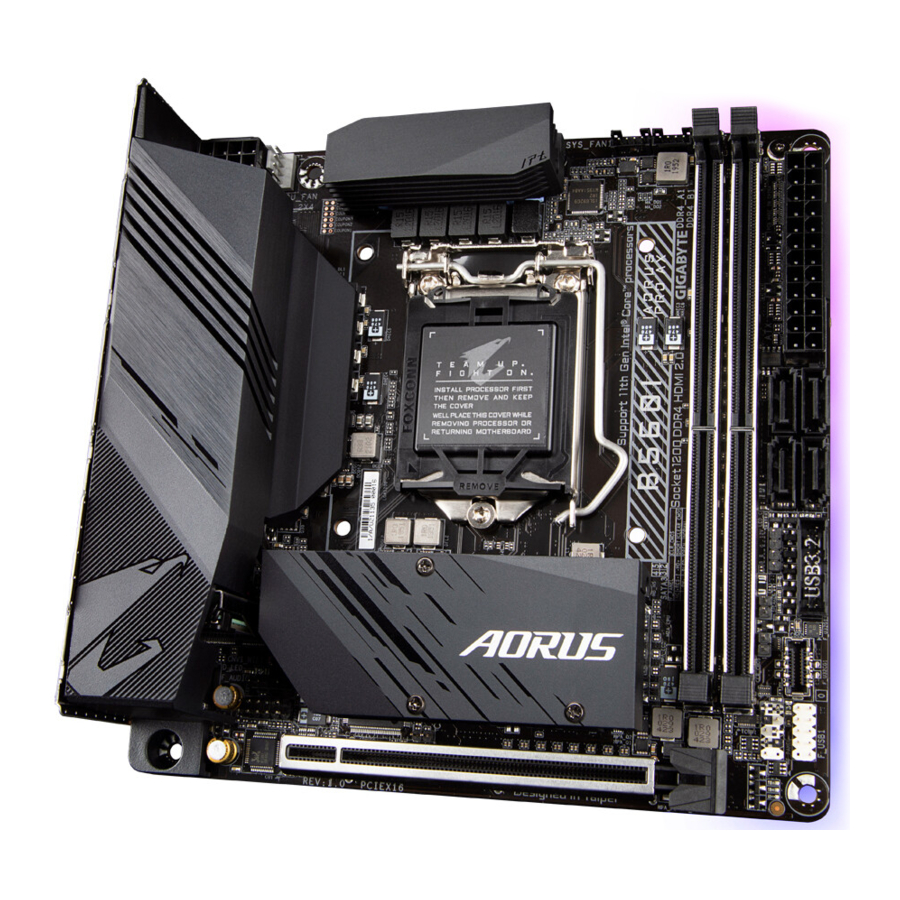

GIGABYTE B560I AORUS PRO AX - Manual da Placa Mãe

Conteúdo

1 Identificar a Revisão da sua Placa Mãe
2 Layout da Placa Mãe B560I AORUS PRO AX
- 2.1 Conteúdo da Caixa
3 Diagrama de Blocos da Placa Mãe B560I AORUS PRO AX
4 Instalação de Hardware
5 Configuração do BIOS
6 Instalar a Gestão de Memória e Armazenamento Intel Optane
- 6.1 Ativar uma Memória Intel Optane
7 Instalação dos Controladores
8 Referências
9 Descarregar manual
10 Em Outros Idiomas

Identificar a Revisão da sua Placa Mãe

O número de revisão na sua placa mãe tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa mãe é 1.0. Verifique a revisão da sua placa mãe antes de atualizar a BIOS da placa mãe, os controladores ou quando procurar informações técnicas.
Exemplo:

Layout da Placa Mãe B560I AORUS PRO AX

Conteúdo da Caixa

Placa mãe B560I AORUS PRO AX
Manual do Utilizador
Disco de controladores da placa mãe
Um cabo de extensão da faixa de LED RGB
Dois cabos SATA
Parafuso(s) M.2/Suporte(s) M.2
Uma antena
Dois cabos de extensão do conector da ventoinha

* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que obtém.
O conteúdo da caixa está sujeito a alterações sem aviso prévio.
(Nota) O conector/chip está na parte de trás da placa mãe.

Diagrama de Blocos da Placa Mãe B560I AORUS PRO AX

(Nota) O suporte real pode variar consoante a CPU.

Instalação de Hardware

Precauções de Instalação

A placa-mãe contém inúmeros circuitos eletrónicos e componentes delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
Antes da instalação, não remova ou danifique o autocolante S/N (Número de Série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
Remova sempre a alimentação CA desligando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique- se de que estão conectados de forma firme e segura.
Ao manusear a placa-mãe, evite tocar em quaisquer fios ou conectores de metal.
É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira ESD, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um contentor de proteção eletrostática.
Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão conectados.
Para evitar danos à placa-mãe, não permita que parafusos entrem em contacto com o circuito da placa-mãe ou os seus componentes.
Certifique-se de que não há parafusos ou componentes de metal sobressalentes colocados na placa-mãe ou dentro da caixa do computador.
Não coloque o sistema de computador numa superfície irregular.
Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
Ligar a alimentação do computador durante o processo de instalação pode danificar os componentes do sistema, bem como causar danos físicos ao utilizador.
Se não tiver certeza sobre quaisquer etapas de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
Se usar um adaptador, cabo de alimentação de extensão ou régua de energia, certifique-se de consultar as instruções de instalação e/ou ligação à terra.

Especificações do Produto

CPU	Pacote LGA1200: Processadores Intel® Core™ i9 de 11.ª Geração/Processadores Intel® Core™ i7/ Processadores Intel® Core™ i5 Processadores Intel® Core™ i9 de 10.ª Geração/Processadores Intel® Core™ i7/Processadores Intel® Core™ i5/Processadores Intel® Core™ i3/Processadores Intel® Pentium®/ Processadores Intel® Celeron®* * Limitado a processadores com cache inteligente Intel® de 4 MB, família Intel® Celeron® G5xx5. (Aceda ao website da GIGABYTE para obter a lista de CPUs suportadas mais recente.) A cache L3 varia consoante a CPU
Chipset	Chipset Intel® B560 Express
Memória	Processadores Intel® Core™ i9/i7/i5 de 11.ª Geração: Suporte para módulos de memória DDR4 3200/3000/2933/2666/2400/2133 MHz Processadores Intel® Core™ i9/i7 de 10.ª Geração: Suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz Processadores Intel® Core™ i5/i3/Pentium®/Celeron® de 10.ª Geração: Suporte para módulos de memória DDR4 2666/2400/2133 MHz 2 x sockets DDR4 DIMM com suporte até 64 GB (capacidade DIMM única de 32 GB) de memória de sistema Arquitetura de memória de canal duplo Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam em modo não ECC) Suporte para módulos de memória non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suporte para módulos de memória Extreme Memory Profile (XMP) (Aceda ao website da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Gráficos Onboard	Processador de Gráficos Integrado - Suporte para Gráficos HD Intel®: 1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz * Suporte para a versão HDMI 2.0 e HDCP 2.3. 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz * Suporte para a versão DisplayPort 1.2 e HDCP 2.3 (As especificações dos gráficos podem variar consoante o suporte da CPU.)
Áudio	CODEC de Áudio Realtek® Áudio de Alta Definição 2/4/5.1/7.1 canais * Para configurar o áudio de 7.1 canais, precisa de abrir o software de áudio e selecionar Definições avançadas do dispositivo > Dispositivo de reprodução para alterar primeiro a definição predefinida.
LAN	Chip LAN Intel® 2.5GbE (2.5 Gbit/1 Gbit/100 Mbit)
Módulo de Comunicação Sem Fios	Intel® Wi-Fi 6 AX200 WIFI a, b, g, n, ac, ax, suportando banda dupla de 2,4/5 GHz BLUETOOTH 5.1 Suporte para norma sem fios 11ax 160MHz e taxa de dados até 2,4 Gbps * A taxa de dados real pode variar consoante o ambiente e o equipamento.
Slots de Expansão	1 x slot PCI Express x16, a funcionar a x16 (O slot PCI Express x16 está em conformidade com a norma PCI Express 4.0.)^(Nota)
Interface de Armazenamento	CPU: 1 1 x conetor M.2 (Socket 3, chave M, tipo 2260/2280 com suporte para SSD PCIe 4.0 x4/x2) (M2A_CPU)^(Nota) Chipset: 1 x conetor M.2 na parte traseira da motherboard (Socket 3, chave M, tipo 2260/2280 com suporte para SSD SATA e PCIe x4/x2) (M2P_SB) 4 x conetores SATA 6Gb/s Intel® Optane™ Memory Ready
USB	Chipset: 2 x portas USB Type-C ®, com suporte para USB 3.2 Gen 1 (1 porta no painel traseiro, 1 porta disponível através da porta USB interna) 1 x porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro 2 x portas USB 3.2 Gen 1 disponíveis através da porta USB interna 4 x portas USB 2.0/1.1 (2 portas no painel traseiro, 2 portas disponíveis através da porta USB interna) Chipset+1 Hub USB 3.2 Gen 1: 4 x portas USB 3.2 Gen 1 no painel traseiro
Conetores Internos	1 x conetor de alimentação principal ATX de 24 pinos 1 x conetor de alimentação ATX 12V de 8 pinos 1 x porta para ventoinha da CPU 2 x portas para ventoinhas do sistema 1 x porta de faixa LED endereçável 1 x porta de faixa LED RGB 4 x conetores SATA 6Gb/s 2 x conetores M.2 Socket 3 1 x porta do painel frontal 1 x porta de áudio do painel frontal 1 x porta para altifalante 1 x porta USB Type-C®, com suporte para USB 3.2 Gen 1 1 x porta USB 3.2 Gen 1 1 x porta USB 2.0/1.1 1 x jumper Clear CMOS 1 x porta de intrusão no chassis
Conetores do Painel Traseiro	1 x DisplayPort 1 x porta HDMI 1 x porta USB Type-C®, com suporte para USB 3.2 Gen 1 1 x porta USB 3.2 Gen 2 Type-A (vermelha) 4 x portas USB 3.2 Gen 1 2 x portas USB 2.0/1.1 1 x botão Q-Flash Plus 1 x porta RJ-45 2 x conetores de antena SMA (2T2R) 3 x tomadas de áudio
Controlador de E/S	Chip Controlador de E/S iTE ®
Monitorização de Hardware	Deteção de voltagem Deteção de temperatura Deteção da velocidade da ventoinha Aviso de falha da ventoinha Controlo da velocidade da ventoinha * O suporte para a função de controlo da velocidade da ventoinha dependerá do cooler que instalar.
BIOS	1 x flash de 256 Mbit Utilização de AMI UEFI BIOS licenciado PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Funcionalidades Únicas	Suporte para APP Center * As aplicações disponíveis no APP Center podem variar consoante o modelo da motherboard. As funções suportadas de cada aplicação também podem variar dependendo das especificações da motherboard. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Suporte para Q-Flash Plus Suporte para Q-Flash Suporte para Xpress Install
Software Incluído	Norton® Internet Security (versão OEM) cFosSpeed
Sistema Operativo	Suporte para Windows 10 de 64 bits
Formato	Formato Mini-ITX; 17,0 cm x 17,0 cm

(Nota) Suportado apenas por processadores de 11.ª Geração.
* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.

Visite o website da GIGABYTE para obter listas de suporte de CPUs, módulos de memória, SSDs e dispositivos M.2.

Visite a página Support\Utility List (Lista de Suporte/Utilitários) no website da GIGABYTE para descarregar a versão mais recente das aplicações.

Instalar a CPU

cuidado Leia as seguintes diretrizes antes de começar a instalar a CPU:

Certifique-se de que a motherboard suporta a CPU. (Aceda ao website da GIGABYTE para obter a lista de CPUs suportadas mais recente.)
Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no socket da CPU.)
Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, poderá ocorrer sobreaquecimento e danos na CPU.
Defina a frequência de host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do bus do sistema seja definida além das especificações do hardware, uma vez que não cumpre os requisitos padrão para os periféricos. Se pretender definir a frequência além das especificações padrão, faça-o de acordo com as suas especificações de hardware, incluindo a CPU, a placa gráfica, a memória, o disco rígido, etc.

Instalar a CPU
Localize as chaves de alinhamento no socket da CPU da motherboard e os entalhes na CPU.

cuidado Não retire a cobertura do socket da CPU antes de inserir a CPU. Ela pode soltar-se automaticamente da placa de carga durante o processo de reengate da alavanca depois de inserir a CPU.

Instalar a Memória

Leia as seguintes diretrizes antes de começar a instalar a memória:

Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que seja utilizada memória com a mesma capacidade, marca, velocidade e chips. (Aceda ao website da GIGABYTE para consultar as velocidades de memória e os módulos de memória mais recentes suportados.)
Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado numa direção. Se não conseguir inserir a memória, troque a direção.

Configuração da Memória de Dual Channel
Esta placa-mãe oferece dois sockets de memória e suporta a tecnologia de Dual Channel. Depois de a memória ser instalada, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória de Dual Channel irá duplicar a largura de banda original da memória.
Os dois sockets de memória são divididos em dois canais e cada canal tem um socket de memória, como se segue:

Canal A: DDR4_A1
Canal B: DDR4_B1

Visite o website da GIGABYTE para obter detalhes sobre a instalação do hardware.

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo Dual Channel.

O modo Dual Channel não pode ser ativado se apenas um módulo de memória estiver instalado.
Ao ativar o modo Dual Channel com dois módulos de memória, recomenda-se que seja utilizada memória com a mesma capacidade, marca, velocidade e chips.

Instalar uma Placa de Expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que acompanha a sua placa de expansão.
Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Conectores do Painel Traseiro

Porta USB 3.2 Gen 2 Tipo A (Vermelha)
A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com a especificação USB 3.2 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB.
Porta USB Type-C®
A porta USB reversível suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB.
Porta USB 2.0/1.1 (Porta Q-Flash Plus)
A porta USB suporta a especificação USB 2.0/1.1. Utilize esta porta para dispositivos USB. Antes de utilizar o Q-Flash Plus (Nota), certifique-se de que insere primeiro a unidade flash USB nesta porta.
Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Utilize esta porta para dispositivos USB.
Porta USB 3.2 Gen 1
A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB.
DisplayPort
O DisplayPort oferece imagens digitais e áudio de alta qualidade, suportando a transmissão de áudio bidirecional. O DisplayPort pode suportar mecanismos de proteção de conteúdo HDCP 2.3. Pode utilizar esta porta para ligar o seu monitor compatível com DisplayPort. Nota: A tecnologia DisplayPort pode suportar uma resolução máxima de 4096x2304 a 60 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.
Porta HDMI

A porta HDMI suporta os formatos HDCP 2.3 e Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 7.1 canais até 192 KHz/16 bits. Pode utilizar esta porta para ligar o seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160 a 60 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.
Depois de instalar o dispositivo HDMI/DisplayPort, certifique-se de que define o dispositivo de reprodução de som predefinido para HDMI/DisplayPort. (O nome do item pode ser diferente dependendo do seu sistema operativo.)
(Nota) Para ativar a função Q-Flash Plus, visite a página da web "Funcionalidades Exclusivas" do website da GIGABYTE.
Botão Q-Flash Plus^(Nota)
O Q-Flash Plus permite-lhe atualizar a BIOS quando o seu sistema está desligado (estado de encerramento S5). Guarde a BIOS mais recente numa pen USB e ligue-a à porta Q-Flash Plus e, em seguida, pode agora atualizar a BIOS automaticamente, simplesmente premindo o botão Q-Flash Plus. O QFLED piscará quando as atividades de correspondência e atualização da BIOS começarem e deixará de piscar quando a atualização da BIOS principal estiver concluída.
Porta LAN RJ-45
A porta LAN Gigabit Ethernet fornece ligação à Internet a uma taxa de dados até 2,5 Gbps. A seguir, descrevem-se os estados dos LED da porta LAN.

LED de Ligação/Velocidade:

Estado Descrição

Verde Taxa de dados de 2,5 Gbps

Laranja Taxa de dados de 1 Gbps

Desligado Taxa de dados de 100 Mbps

LED de Atividade:

Estado Descrição

A piscar A transmissão ou receção de dados está a ocorrer

Ligado Não está a ocorrer transmissão ou receção de dados
Conectores da Antena SMA (2T2R)
Utilize este conector para ligar uma antena.
Aperte as antenas aos conectores da antena e, em seguida, aponte as antenas corretamente para uma melhor receção do sinal.
Entrada de Linha/Saída de Altifalante Traseiro
A tomada de entrada de linha. Utilize esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
Saída de Linha/Saída de Altifalante Frontal
A tomada de saída de linha. Esta tomada suporta a função de amplificação de áudio. Para uma melhor qualidade de som, recomenda-se que ligue os seus auscultadores/altifalantes a esta tomada (os efeitos reais podem variar consoante o dispositivo que está a ser utilizado).
Entrada de Microfone/Saída de Altifalante Central/Subwoofer
A tomada de entrada de microfone.

Configurações da Tomada de Áudio:

Tomada	Auscultadores/ 2 canais	4 canais	5.1 canais	7.1 canais
Entrada de Linha/Saída de Altifalante Traseiro		✓	✓	✓
Saída de Linha/Saída de Altifalante Frontal	✓	✓	✓	✓
Entrada de Microfone/Saída de Altifalante Central/Subwoofer			✓	✓
Saída de Linha do Painel Frontal/Saída de Altifalante Lateral				✓

Pode alterar a funcionalidade de uma tomada de áudio utilizando o software de áudio.
Para configurar o áudio de 7.1 canais, precisa de abrir o software de áudio e selecionar Definições avançadas do dispositivo > Dispositivo de reprodução para alterar primeiro a definição predefinida.

Ao remover o cabo ligado a um conector do painel traseiro, remova primeiro o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
Ao remover o cabo, puxe-o para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

(Nota) Para ativar a função Q-Flash Plus, visite a página da web "Funcionalidades Exclusivas" do website da GIGABYTE.
Visite o website da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

Conectores Internos

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2
D_LED
LED_C
SATA3 2/3/4/5
M2A_CPU/M2P_SB^(Nota)
F_AUDIO
F_PANEL
SPEAKER
F_U32G1
F_U32CG1
F_USB1
CI
CLR_CMOS
BAT

(Nota) O conector M2P_SB está na parte traseira da motherboard.
Leia as seguintes diretrizes antes de ligar dispositivos externos:

Primeiro, certifique-se de que os seus dispositivos são compatíveis com os conectores que pretende ligar.
Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.
Depois de instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi devidamente ligado ao conector na motherboard.

ATX_12V_2X4/ATX (Conector de alimentação de 2x4 12 V e conector de alimentação principal de 2x12)

Com a utilização do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente a todos os componentes na motherboard. Antes de ligar o conector de alimentação, certifique-se primeiro de que a fonte de alimentação está desligada e de que todos os dispositivos estão devidamente instalados. O conector de alimentação possui um design à prova de falhas. Ligue o cabo de alimentação ao conector de alimentação na orientação correta.
O conector de alimentação de 12 V fornece principalmente energia à CPU. Se o conector de alimentação de 12 V não estiver ligado, o computador não arranca.
Para satisfazer os requisitos de expansão, recomenda-se que seja utilizada uma fonte de alimentação que suporte um elevado consumo de energia (500 W ou superior). Se for utilizada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não arrancável.

ATX_12V_2X4

N.º do pin	Definição
1	GND (Apenas para 12 V de 2x4 pinos)
2	GND (Apenas para 12 V de 2x4 pinos)
3	GND
4	GND
5	+12 V (Apenas para 12 V de 2x4 pinos)
6	+12 V (Apenas para 12 V de 2x4 pinos)
7	+12 V
8	+12 V

ATX

N.º do pin	Definição
1	3,3 V
2	3,3 V
3	GND
4	+5 V
5	GND
6	+5 V
7	GND
8	Power Good
9	5VSB (stand by +5 V)
10	+12 V
11	+12 V (Apenas para ATX de 2x12 pinos)
12	3,3 V (Apenas para ATX de 2x12 pinos)
13	3,3 V
14	-12 V
15	GND
16	PS_ON (soft On/Off)
17	GND
18	GND
19	GND
20	NC
21	+5 V
22	+5 V
23	+5 V (Apenas para ATX de 2x12 pinos)
24	GND (Apenas para ATX de 2x12 pinos)

CPU_FAN/SYS_FAN1/2 (Bases da ventoinha)

Todas as bases da ventoinha nesta motherboard são de 4 pinos. A maioria das bases da ventoinha possui um design de inserção à prova de falhas. Ao ligar um cabo de ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.

N.º do pin	Definição
1	GND
2	Controlo de velocidade de tensão
3	Sensor
4	Controlo de velocidade PWM

Conector	CPU_FAN	SYS_FAN1/2
Corrente máxima	2 A	2 A
Potência máxima	24 W	24 W

Certifique-se de que liga os cabos da ventoinha às bases da ventoinha para evitar o sobreaquecimento da CPU e do sistema. O sobreaquecimento pode resultar em danos na CPU ou o sistema pode bloquear.
Estas bases da ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nas bases.

D_LED (Base da faixa LED endereçável)

A base pode ser utilizada para ligar uma faixa LED endereçável 5050 padrão, com uma potência nominal máxima de 5 A (5 V) e um número máximo de 1000 LEDs.

N.º do pin	Definição
1	V (5 V)
2	Dados
3	Sem pin
4	GND

Ligue a sua faixa LED endereçável à base. O pin de alimentação (marcado com um triângulo na ficha) da faixa LED tem de ser ligado ao Pin 1 da base da faixa LED endereçável. A ligação incorreta pode danificar a faixa LED.

LED_C (Base da faixa LED RGB)

A base pode ser utilizada para ligar uma faixa LED RGB 5050 padrão (12 V/G/R/B), com uma potência nominal máxima de 2 A (12 V) e um comprimento máximo de 2 m.

N.º do pin	Definição
1	12 V
2	G
3	R
4	B

Ligue uma extremidade do cabo de extensão da faixa LED RGB à base e a outra extremidade à sua faixa LED RGB. O fio preto (marcado com um triângulo na ficha) do cabo de extensão tem de ser ligado ao Pin 1 (12 V) desta base. O pin de 12 V (marcado com uma seta) na outra extremidade do cabo de extensão tem de estar alinhado com os 12 V da faixa LED. Tenha cuidado com a orientação da ligação da faixa LED; a ligação incorreta pode danificar a faixa LED.
Para saber como ligar/desligar as luzes da faixa LED, visite a página Web "Funcionalidades exclusivas" do website da GIGABYTE.
Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.

SATA3 2/3/4/5 (Conectores SATA 6Gb/s)

Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com o padrão SATA 3Gb/s e SATA 1,5Gb/s. Cada conector SATA suporta um único dispositivo SATA.

N.º do pin	Definição
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para ativar a ligação dinâmica para as portas SATA, consulte "Configuração da BIOS", "Definições\Portas de E/S\Configuração de SATA e RST" para obter mais informações.

M2A_CPU^{(Nota 1)}/M2P_SB^{(Nota 2)} (Conectores M.2 Socket 3)

O conector M.2 suporta SSDs SATA M.2 ou SSDs PCIe M.2.

Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.

Passo 1:
Localize o conector M.2 onde irá instalar o SSD M.2, utilize uma chave de fendas para desapertar o parafuso no dissipador de calor e, em seguida, remova o dissipador de calor (apenas o conector M2A_CPU tem o dissipador de calor). Remova a película protetora da almofada térmica no conector M.2.

Passo 2:
Localize o orifício de montagem adequado com base no comprimento da sua unidade SSD M.2. Se necessário, mova o espaçador para o orifício de montagem pretendido. Insira o SSD M.2 no conector M.2 num ângulo.

Passo 3:
Pressione o SSD M.2 para baixo e, em seguida, utilize o parafuso incluído para o fixar no conector. Substitua o dissipador de calor e fixe-o no orifício original. Remova a película protetora da parte inferior do dissipador de calor antes de substituir o dissipador de calor.

(Nota 1) Suportado apenas por processadores de 11.ª geração.
(Nota 2) O conector M2P_SB está na parte traseira da motherboard.

F_AUDIO (Conector de Áudio do Painel Frontal)

O conector de áudio do painel frontal suporta áudio de alta definição (HD). Pode ligar o módulo de áudio do painel frontal do seu chassis a este conector. Certifique-se de que as atribuições de cabos do conector do módulo correspondem às atribuições de pinos do conector da motherboard. A ligação incorreta entre o conector do módulo e o conector da motherboard fará com que o dispositivo não funcione ou até mesmo o danifique.

N.º do Pino	Definição
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Sem Pino
9	LINE2_L
10	Sense

Alguns chassis fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem diferentes atribuições de fios, contacte o fabricante do chassis.

F_PANEL (Conector do Painel Frontal)

Ligue o interruptor de alimentação, o interruptor de reinício e o indicador de estado do sistema no chassis a este conector de acordo com as atribuições de pinos abaixo. Observe os pinos positivos e negativos antes de ligar os cabos.

PLED (LED de Alimentação):

Estado do Sistema LED

S0 Ligado

S3/S4/S5 Desligado

Liga-se ao indicador de estado de energia no painel frontal do chassis. O LED está ligado quando o sistema está em funcionamento. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

PW (Interruptor de Alimentação):
Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o seu sistema utilizando o interruptor de alimentação (consulte "Configuração da BIOS", "Definições\Alimentação da Plataforma", para obter mais informações).
HD (LED de Atividade do Disco Rígido):
Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a gravar dados.
RES (Interruptor de Reinício):
Liga-se ao interruptor de reinício no painel frontal do chassis. Prima o interruptor de reinício para reiniciar o computador se este se bloquear e não conseguir efetuar um reinício normal.
NC: Sem ligação.
O design do painel frontal pode variar consoante o chassis. Um módulo de painel frontal consiste principalmente num interruptor de alimentação, interruptor de reinício, LED de alimentação, LED de atividade do disco rígido, etc. Ao ligar o módulo do painel frontal do seu chassis a este conector, certifique-se de que as atribuições de fios e as atribuições de pinos correspondem corretamente.

SPEAKER (Conector de Altifalante)

O sistema reporta o estado de arranque do sistema emitindo um código sonoro. Um único bipe curto será ouvido se não for detetado nenhum problema no arranque do sistema. Este conector também pode fornecer saída de áudio no sistema operativo.

N.º do Pino	Definição
1	SPK+
2	SPK-

F_U32G1 (Conector USB 3.2 Gen 1)

O conector está em conformidade com a especificação USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, contacte o revendedor local.

N.º do Pino	Definição
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	Sem Pino

F_U32CG1 (Conector USB Type-C^® com Suporte a USB 3.2 Gen 1)

O conector está em conformidade com a especificação USB 3.2 Gen 1 e pode fornecer uma porta USB.

N.º do Pino	Definição
1	VBUS
2	TX1+
3	TX1-
4	GND
5	RX1+
6	RX1-
7	VBUS
8	CC1
9	SBU1
10	SBU2
11	VBUS
12	TX2+
13	TX2-
14	GND
15	RX2+
16	RX2-
17	GND
18	D-
19	D+
20	CC2

F_USB1 (Conector USB 2.0/1.1)

O conector está em conformidade com a especificação USB 2.0/1.1. Cada conector USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o revendedor local.

N.º do Pino	Definição
1	Alimentação (5V)
2	Alimentação (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Sem Pino
10	NC

Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao conector USB 2.0/1.1.
Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada para evitar danos no suporte USB.

CI (Conector de Intrusão no Chassis)

Esta motherboard fornece uma funcionalidade de deteção de chassis que deteta se a tampa do chassis foi removida. Esta função requer um chassis com design de deteção de intrusão no chassis.

N.º do Pino	Definição
1	Sinal
2	GND

CLR_CMOS (Jumper Clear CMOS)

Utilize este jumper para limpar a configuração da BIOS e repor os valores da CMOS para os predefinidos de fábrica. Para limpar os valores da CMOS, utilize um objeto metálico como uma chave de fendas para tocar nos dois pinos durante alguns segundos.
Aberto: Normal

Curto: Limpar Valores da CMOS

Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de limpar os valores da CMOS.
Após o reinício do sistema, aceda à Configuração da BIOS para carregar os valores predefinidos de fábrica (selecione Load Optimized Defaults (Carregar Predefinições Otimizadas)) ou configure manualmente as definições da BIOS (consulte "Configuração da BIOS", para obter informações sobre as configurações da BIOS).

BAT (Bateria)

A bateria fornece energia para manter os valores (como as configurações do BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo, caso contrário, os valores do CMOS podem não ser precisos ou podem ser perdidos.

N.º do pin	Definição
1 (+)	Alimentação RTC
2 (-)	GND

Pode limpar os valores do CMOS removendo a bateria:

Desligue o computador e desligue o cabo de alimentação.
Desligue o cabo da bateria do conetor do cabo da bateria e aguarde um minuto.
Ligue o cabo da bateria.
Ligue o cabo de alimentação e reinicie o computador.

Desligue sempre o computador e desligue o cabo de alimentação antes de substituir a bateria.
Substitua a bateria por uma equivalente. Podem ocorrer danos nos seus dispositivos se a bateria for substituída por um modelo incorreto.
Contacte o local de compra ou o revendedor local se não conseguir substituir a bateria sozinho ou se não tiver a certeza sobre o modelo da bateria.
As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na placa-mãe. As suas principais funções incluem realizar o Power-On Self-Test (POST) durante o arranque do sistema, guardar os parâmetros do sistema e carregar o sistema operativo, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao utilizador modificar as definições básicas de configuração do sistema ou ativar determinadas funcionalidades do sistema.
Quando a energia é desligada, a bateria na placa-mãe fornece a energia necessária à CMOS para manter os valores de configuração na CMOS.
Para aceder ao programa de Configuração do BIOS, prima a tecla <Delete> durante o POST quando a energia é ligada.
Para atualizar o BIOS, utilize a ferramenta GIGABYTE Q-Flash ou @BIOS.

O Q-Flash permite que o utilizador atualize ou faça cópias de segurança do BIOS de forma rápida e fácil sem entrar no sistema operativo.
@BIOS é uma ferramenta baseada no Windows que pesquisa e transfere a versão mais recente do BIOS da Internet e atualiza o BIOS.

Uma vez que a atualização do BIOS é potencialmente arriscada, se não encontrar problemas ao utilizar a versão atual do BIOS, recomenda-se que não atualize o BIOS. Para atualizar o BIOS, faça-o com precaução. Uma atualização inadequada do BIOS pode resultar num mau funcionamento do sistema.
Recomenda-se que não altere as definições predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha do sistema ao arrancar. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Carregar Predefinições Otimizadas" neste capítulo ou as introduções do jumper da bateria/limpeza da CMOS para saber como limpar os valores da CMOS.)

Ecrã de arranque

O seguinte ecrã do logótipo de arranque será apresentado quando o computador arrancar.

Existem dois modos de BIOS diferentes, como se segue, e pode utilizar a tecla <F2> para alternar entre os dois modos. O Modo Fácil permite que os utilizadores vejam rapidamente as informações atuais do seu sistema ou façam ajustes para um desempenho ideal. No Modo Fácil, pode utilizar o rato para se mover através dos itens de configuração. O Modo Avançado fornece definições detalhadas do BIOS. Pode premir as teclas de seta no seu teclado para se mover entre os itens e premir <Enter> para aceitar ou entrar num submenu. Ou pode utilizar o rato para selecionar o item que pretende.

Quando o sistema não está estável como habitualmente, selecione o item Load Optimized Defaults para definir o seu sistema para as suas predefinições.
Os menus de Configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão do BIOS.

Teclas de função do Modo Avançado

<←><→>	Mover a barra de seleção para selecionar um menu de configuração
<↑><↓>	Mover a barra de seleção para selecionar um item de configuração num menu
<Enter>/Double Click	Executar comando ou entrar num menu
<+>/<Page Up>	Aumentar o valor numérico ou fazer alterações
<->/<Page Down>	Diminuir o valor numérico ou fazer alterações
<F1>	Mostrar descrições das teclas de função
<F2>	Mudar para o Modo Fácil
<F3>	Guardar as definições atuais do BIOS num perfil
<F4>	Carregar as definições do BIOS de um perfil criado anteriormente
<F5>	Restaurar as definições anteriores do BIOS para os submenus atuais
<F6>	Apresentar o ecrã do Smart Fan 6
<F7>	Carregar as definições predefinidas otimizadas do BIOS para os submenus atuais
<F8>	Aceder à ferramenta Q-Flash
<F10>	Guardar todas as alterações e sair do programa de Configuração do BIOS
<F11>	Mudar para o submenu Favoritos
<F12>	Capturar o ecrã atual como uma imagem e guardá-la na sua unidade USB
<Insert>	Adicionar ou remover uma opção favorita
<Ctrl>+<S>	Apresentar informações sobre a memória instalada
<Esc>	Menu Principal: Sair do programa de Configuração do BIOS Submenus: Sair do submenu atual

Smart Fan 6

Utilize a tecla de função <F6> para mudar rapidamente para este ecrã. Este ecrã permite-lhe configurar as definições relacionadas com a velocidade da ventoinha para cada conector da ventoinha ou monitorizar a temperatura do seu sistema/CPU.

TUNE ALL (Ajustar tudo)
Permite aplicar as definições atuais a todos os conectores da ventoinha.
Temperature (Temperatura)
Apresenta a temperatura atual da área de destino selecionada.
Fan Speed (Velocidade da ventoinha)
Apresenta as velocidades atuais da ventoinha.
Flow Rate (Taxa de fluxo)
Apresenta a taxa de fluxo do seu sistema de arrefecimento de água. Prima <Enter> em Fan Speed (Velocidade da ventoinha) para mudar para esta função.
Fan Speed Control (Controlo da velocidade da ventoinha)
Permite-lhe determinar se pretende ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.
- Normal
  Permite que a ventoinha funcione a diferentes velocidades de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
- Silent
  Permite que a ventoinha funcione a velocidades lentas.
- Manual
  Permite-lhe arrastar os nós da curva para ajustar a velocidade da ventoinha. Ou pode utilizar a funcionalidade EZ Tuning. Depois de ajustar a posição do nó, prima Apply (Aplicar) para calcular automaticamente a inclinação da curva.
- Full Speed (Velocidade máxima)
  Permite que a ventoinha funcione a velocidades máximas.
Fan Control Use Temperature Input (Controlo da ventoinha Utilizar entrada de temperatura)
Permite-lhe selecionar a temperatura de referência para o controlo da velocidade da ventoinha.
Temperature Interval (Intervalo de temperatura)
Permite-lhe selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.
FAN Control Mode (Modo de controlo da ventoinha)
- Auto
  Permite que o BIOS detete automaticamente o tipo de ventoinha instalada e define o modo de controlo ideal. (Predefinição)
- Voltage (Voltagem)
  O modo de voltagem é recomendado para uma ventoinha de 3 pinos.
- PWM
  O modo PWM é recomendado para uma ventoinha de 4 pinos.
FAN Stop (Paragem da ventoinha)
Ativa ou desativa a função de paragem da ventoinha. Pode definir o limite de temperatura utilizando a curva de temperatura. A ventoinha para de funcionar quando a temperatura é inferior ao limite. (Predefinição: Desativado)
FAN Mode (Modo da ventoinha)
Permite-lhe definir o modo de funcionamento da ventoinha.
- Slope (Inclinação)
  Ajusta a velocidade da ventoinha linearmente com base na temperatura. (Predefinição)
- Stair (Escada)
  Ajusta a velocidade da ventoinha passo a passo com base na temperatura.
FAN Fail Warning (Aviso de falha da ventoinha)
Permite que o sistema emita um som de aviso se a ventoinha não estiver ligada ou falhar. Verifique a condição da ventoinha ou a ligação da ventoinha quando isto ocorrer. (Predefinição: Desativado)
Save Fan Profile (Guardar perfil da ventoinha)
Esta função permite-lhe guardar as definições atuais num perfil. Pode guardar o perfil no BIOS ou selecionar Select File in HDD/FDD/USB (Selecionar ficheiro em HDD/FDD/USB) para guardar o perfil no seu dispositivo de armazenamento.
Load Fan Profile (Carregar perfil da ventoinha)
Esta função permite-lhe carregar um perfil do BIOS guardado anteriormente sem os problemas de reconfigurar as definições do BIOS. Ou pode selecionar Select File in HDD/FDD/USB (Selecionar ficheiro em HDD/FDD/USB) para carregar um perfil do seu dispositivo de armazenamento.

Favoritos (F11)

Defina as suas opções utilizadas com frequência como favoritas e utilize a tecla <F11> para mudar rapidamente para a página onde todas as suas opções favoritas estão localizadas. Para adicionar ou remover uma opção favorita, vá para a sua página original e prima <Insert> na opção. A opção é marcada com um sinal de estrela se for definida como "favorita".

Tweaker

A estabilidade do sistema com as definições de overclock/sobretensão que efetuou depende das configurações gerais do sistema. Efetuar incorretamente o overclock/sobretensão poderá danificar a CPU, o chipset ou a memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, limpe os valores da CMOS e reinicie a placa para os valores predefinidos.)

CPU Clock Ratio
Permite alterar a relação de clock da CPU instalada. O intervalo ajustável depende da CPU instalada.
Ring Ratio
Permite definir a relação Uncore da CPU. O intervalo ajustável depende da CPU que está a ser utilizada. (Predefinição: Auto)
IGP Ratio^{(Nota 1)}
Permite definir a relação gráfica. (Predefinição: Auto)
AVX Disable^{(Nota 1)}
Permite desativar os conjuntos de instruções AVX numa CPU que suporte AVX. (Predefinição: Auto)
AVX512 Disable^{(Nota 1)}
Permite desativar os conjuntos de instruções AVX-512 numa CPU que suporte AVX-512. (Predefinição: Auto)

Definições avançadas da CPU

Core Fused Max Core Ratio^{(Nota 1)}
Apresenta a frequência mais alta de cada núcleo.
CPU Over Temperature Protection ^{(Nota 1)}
Permite ajustar o valor de desvio TJ Max. (Predefinição: Auto)
FCLK Frequency for Early Power On ^{(Nota 1)}
Permite definir a frequência FCLK. As opções são: Normal (800 MHz), 1 GHz, 400 MHz. (Predefinição: 1 GHz)
Hyper-Threading Technology
Permite determinar se pretende ativar a tecnologia multi-threading ao utilizar uma CPU Intel^® que suporte esta função. Esta funcionalidade só funciona para sistemas operativos que suportem o modo multi-processador. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
No. of CPU Cores Enabled
Permite selecionar o número de núcleos da CPU a ativar numa CPU multi-core Intel^® (o número de núcleos da CPU pode variar consoante a CPU). Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^{(Nota 1)}
Ativa ou desativa a Intel^® Speed Shift Technology. Ativar esta funcionalidade permite que o processador aumente a sua frequência de funcionamento mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Predefinição: Ativado)
CPU Thermal Monitor ^{(Nota 1)}
Ativa ou desativa a função Intel^® Thermal Monitor, uma função de proteção contra o sobreaquecimento da CPU. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas quando a CPU estiver sobreaquecida. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Ring to Core offset (Down Bin)
Permite determinar se pretende desativar a função de redução automática da relação Ring da CPU. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
CPU EIST Function ^{(Nota 1)}
Ativa ou desativa a Enhanced Intel^® Speed Step Technology (EIST). Dependendo do carregamento da CPU, a tecnologia Intel^® EIST pode diminuir de forma dinâmica e eficaz a voltagem da CPU e a frequência do núcleo para diminuir o consumo médio de energia e a produção de calor. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Race To Halt (RTH) ^{(Nota 1)}/Energy Efficient Turbo ^{(Nota 1)}
Ativa ou desativa as definições relacionadas com a poupança de energia da CPU. (Predefinição: Auto)
Intel(R) Turbo Boost Technology ^{(Nota 1)}
Permite determinar se pretende ativar a tecnologia Intel^® CPU Turbo Boost. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Intel(R) Turbo Boost Max Technology 3.0 ^{(Nota 1)}
Ativa ou desativa a Intel^® Turbo Boost Max Technology 3.0. A Intel^® Turbo Boost Max Technology 3.0 permite que o sistema identifique o melhor núcleo de desempenho do processador e permite direcionar manualmente as cargas de trabalho mais críticas para este. Pode até ajustar a frequência de cada núcleo individualmente para otimizar o desempenho. (Predefinição: Ativado)
CPU Flex Ratio Override
Ativa ou desativa a relação Flex da CPU. A relação de clock máxima da CPU basear-se-á no valor das CPU Flex Ratio Settings (Definições da relação Flex da CPU) se CPU Clock Ratio (Relação de clock da CPU) estiver definida como Auto. (Predefinição: Desativado)
CPU Flex Ratio Settings
Permite definir a relação Flex da CPU. O intervalo ajustável pode variar consoante a CPU.
Frequency Clipping TVB ^{(Nota 1)}
Permite ativar ou desativar a redução automática da frequência da CPU iniciada pelo Thermal Velocity Boost. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Voltage reduction initiated TVB ^{(Nota 1)}
Permite ativar ou desativar a redução automática da voltagem da CPU iniciada pelo Thermal Velocity Boost. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)

Active Turbo Ratios

Turbo Ratio (Core Active)
Permite definir as relações Turbo da CPU para núcleos ativos. Auto define as relações Turbo da CPU de acordo com as especificações da CPU. Este item só pode ser configurado quando Active Turbo Ratios (Relações Turbo ativas) está definido como Manual. (Predefinição: Auto)

Per Core HT Disable Setting

HT Disable^{(Nota 1)}
Permite determinar se pretende desativar a funcionalidade HT para cada núcleo da CPU. Este item só pode ser configurado quando Per Core HT Disable Setting (Definição de desativação HT por núcleo) está definido como Manual. (Predefinição: Desativado)

C-States Control

CPU Enhanced Halt (C1E)
Ativa ou desativa a função Intel^® CPU Enhanced Halt (C1E), uma função de poupança de energia da CPU no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. Auto permite que o BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States está ativado. (Predefinição: Auto)
C3 State Support ^{(Nota 1)}
Permite determinar se pretende deixar a CPU entrar no modo C3 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C3 é um estado de poupança de energia mais avançado do que o C1. Auto permite que o BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States está ativado. (Predefinição: Auto)
C6/C7 State Support
Permite determinar se pretende deixar a CPU entrar no modo C6/C7 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de poupança de energia mais avançado do que o C3. Auto permite que o BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled. (Predefinição: Auto)
C8 State Support ^{(Nota 1)}
Permite determinar se pretende deixar a CPU entrar no modo C8 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C8 é um estado de poupança de energia mais avançado do que o C6/C7. Auto permite que o BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled. (Predefinição: Auto)
C10 State Support ^{(Nota 1)}
Permite determinar se pretende deixar a CPU entrar no modo C10 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C10 é um estado de poupança de energia mais avançado do que o C8. Auto permite que o BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled. (Predefinição: Auto)
Package C State Limit ^{(Nota 1)}
Permite especificar o limite de estado C para o processador. Auto permite que o BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled. (Predefinição: Auto)
CPU Power Performance ^{(Nota 1)}
Permite determinar se pretende aumentar o desempenho da CPU. (Predefinição: Auto)

Turbo Power Limits
Permite definir um limite de energia para o modo CPU Turbo. Quando o consumo de energia da CPU exceder o limite de energia especificado, a CPU reduzirá automaticamente a frequência do núcleo para diminuir a energia. Auto define o limite de energia de acordo com as especificações da CPU. (Predefinição: Auto)

Power Limit TDP (Watts) / Power Limit Time
Permite definir o limite de energia para o modo Turbo da CPU/plataforma/memória e quanto tempo demora a funcionar no limite de energia especificado. Auto define o limite de energia de acordo com as especificações da CPU. Este item só pode ser configurado quando Turbo Power Limits está definido como Enabled. (Predefinição: Auto)
Core Current Limit (Amps)
Permite definir um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU exceder o limite de corrente especificado, a CPU reduzirá automaticamente a frequência do núcleo para diminuir a corrente. Auto define o limite de energia de acordo com as especificações da CPU. Este item só pode ser configurado quando Turbo Power Limits está definido como Enabled. (Predefinição: Auto)

Turbo Per Core Limit Control ^{(Nota 1)}
Permite controlar o limite de cada núcleo da CPU separadamente. (Predefinição: Auto)

Extreme Memory Profile (X.M.P.)^{(Nota 2)}
Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.
- Disabled
  Desativa esta função. (Predefinição)
- Profile1
  Utiliza as definições do Profile 1.
- Profile2^{(Nota 2)}
  Utiliza as definições do Profile 2.
System Memory Multiplier
Permite definir o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Predefinição: Auto)
Memory Ref Clock
Permite ajustar manualmente o clock de referência da memória. (Predefinição: Auto)
Memory Odd Ratio (100/133 or 200/266) ^{(Nota 2)}
Enabled permite que o Qclk seja executado em frequência ímpar. (Predefinição: Auto)
Gear Mode ^{(Nota 2)}
Permite melhorar o potencial máximo de frequência OC. (Predefinição: Auto)

Definições avançadas da memória

Memory Multiplier Tweaker
Fornece diferentes níveis de ajuste automático da memória. (Predefinição: Auto)
Channel Interleaving
Ativa ou desativa o entrançamento de canais de memória. Enabled permite que o sistema aceda simultaneamente a diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Rank Interleaving
Ativa ou desativa o entrançamento de ranks de memória. Enabled permite que o sistema aceda simultaneamente a diferentes ranks da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Memory Boot Mode
Fornece métodos de deteção e treino da memória.
- Auto
  Permite que o BIOS configure automaticamente esta definição. (Predefinição)
- Normal
  O BIOS efetua automaticamente o treino da memória. Tenha em atenção que, se o sistema se tornar instável ou não arrancar, tente limpar os valores da CMOS e reiniciar a placa para os valores predefinidos. (Consulte as introduções do jumper da bateria/limpeza da CMOS no capítulo "Instalação de Hardware" para saber como limpar os valores da CMOS.)
- Enable Fast Boot
  Ignorar a deteção e o treino da memória em alguns critérios específicos para um arranque mais rápido da memória.
- Disable Fast Boot
  Detetar e treinar a memória em cada arranque.
Realtime Memory Timing
Permite ajustar os timings da memória após a fase do BIOS. (Predefinição: Auto)
Memory Enhancement Settings
Fornece várias definições de melhoria do desempenho da memória: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density e DDR-4500+. (Predefinição: Auto)
Memory Channel Detection Message
Permite determinar se pretende apresentar uma mensagem de alerta quando a memória não está instalada no canal de memória ideal. (Predefinição: Ativado)
SPD Info
Apresenta informações sobre a memória instalada.

ƒTimings dos canais de memória

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Estas secções fornecem definições de timing da memória. Nota: O seu sistema pode tornar-se instável ou não arrancar depois de efetuar alterações nos timings da memória. Se isto ocorrer, reinicie a placa para os valores predefinidos ao carregar as predefinições otimizadas ou ao limpar os valores da CMOS.

Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/ VCC1V8P
Estes itens permitem ajustar as voltagens Vcore da CPU e da memória.

ƒ Definições avançadas da voltagem

Este submenu permite-lhe configurar o nível de Calibração de Linha de Carga, o nível de proteção contra sobretensão e o nível de proteção contra sobrecorrente.

(Nota 1) Este item só está presente quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel®, visite o site da Intel.
(Nota 2) Este item só está presente quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

Definições

Energia da plataforma

Platform Power Management
Ativa ou desativa a função Gestão de energia do estado ativo (ASPM, Active State Power Management). (Predefinição: Desativado)
PEG ASPM
Permite configurar o modo ASPM para o dispositivo ligado ao bus PEG da CPU. Este item só pode ser configurado quando a opção Platform Power Management estiver definida como Enabled (Ativado). (Predefinição: Desativado)
PCH ASPM
Permite configurar o modo ASPM para o dispositivo ligado ao bus PCI Express do chipset. Este item só pode ser configurado quando a opção Platform Power Management estiver definida como Enabled (Ativado). (Predefinição: Desativado)
DMI ASPM
Permite configurar o modo ASPM para o lado da CPU e o lado do chipset da ligação DMI. Este item só pode ser configurado quando a opção Platform Power Management estiver definida como Enabled (Ativado). (Predefinição: Desativado)
ErP
Determina se o sistema deve consumir menos energia no estado S5 (desligado). (Predefinição: Desativado)
Nota: Quando este item está definido como Enabled (Ativado), a função Resume by Alarm fica indisponível.
Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS através do botão de alimentação.
- Instant-Off (Desligamento instantâneo)
  Pressione o botão de alimentação e o sistema será desligado instantaneamente. (Predefinição)
- Delay 4 Sec. (Atraso de 4 segundos)
  Mantenha o botão de alimentação premido durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará em modo de suspensão.
Resume by Alarm
Determina se deve ligar o sistema a uma hora desejada. (Predefinição: Desativado)
Se estiver ativado, defina a data e a hora da seguinte forma:
- Wake up day (Dia de despertar): Ligue o sistema a uma hora específica em cada dia ou num dia específico do mês.
- Wake up hour/minute/second (Hora/minuto/segundo de despertar): Defina a hora a que o sistema será ligado automaticamente.

Nota: Ao utilizar esta função, evite desligamentos inadequados do sistema operativo ou a remoção da alimentação CA, caso contrário, as definições poderão não ser eficazes.

Power Loading
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com carga baixa, é ativada uma autoproteção que a faz desligar ou falhar. Se isto ocorrer, defina para Enabled (Ativado). Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
RC6 (Render Standby)
Permite determinar se os gráficos integrados devem entrar em modo de espera para diminuir o consumo de energia. (Predefinição: Ativado)
AC BACK
Determina o estado do sistema após o retorno da alimentação de uma perda de alimentação CA.
- Memory (Memória)
  O sistema regressa ao seu último estado ativo conhecido após o retorno da alimentação CA.
- Always On (Sempre ligado)
  O sistema é ligado após o retorno da alimentação CA.
- Always Off (Sempre desligado)
  O sistema permanece desligado após o retorno da alimentação CA. (Predefinição)

Portas de E/S

Initial Display Output
Especifica a primeira iniciação do ecrã do monitor a partir da placa gráfica PCI Express instalada ou dos gráficos integrados.
- IGFX ^(Nota)
  Define os gráficos integrados como o primeiro ecrã.
- PCIe 1 Slot (Slot PCIe 1)
  Define a placa gráfica no slot PCIEX16 como o primeiro ecrã. (Predefinição)

Este item só pode ser configurado quando a opção CSM Support estiver definida como Enabled (Ativado).

Internal Graphics
Ativa ou desativa a função de gráficos integrados. (Predefinição: Auto)
DVMT Pre-Allocated
Permite definir o tamanho da memória dos gráficos integrados. (Predefinição: 64M)
DVMT Total Gfx Mem
Permite alocar o tamanho da memória DVMT dos gráficos integrados. As opções são: 128M, 256M, MAX. (Predefinição: 256M)
Aperture Size
Permite definir a quantidade máxima de memória do sistema que pode ser alocada à placa gráfica. As opções são: 128 MB, 256 MB, 512 MB, 1024 MB e 2048 MB. (Predefinição: 256 MB)
OnBoard LAN Controller
Ativa ou desativa a função LAN integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de rede adicional de terceiros em vez de utilizar a LAN integrada, defina este item como Disabled (Desativado).
Audio Controller
Ativa ou desativa a função de áudio integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de áudio adicional de terceiros em vez de utilizar o áudio integrado, defina este item como Disabled (Desativado).
Above 4G Decoding
Ativa ou desativa dispositivos com capacidade de 64 bits para serem descodificados acima do espaço de endereço de 4 GB (apenas se o seu sistema suportar descodificação PCI de 64 bits). Defina como Enabled (Ativado) se estiver instalada mais do que uma placa gráfica avançada e os respetivos controladores não puderem ser iniciados ao entrar no sistema operativo (devido ao espaço de endereço de memória limitado de 4 GB). (Predefinição: Desativado)
IOAPIC 24-119 Entries
Ativa ou desativa esta função. (Predefinição: Ativado)

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.

Configuração USB

Legacy USB Support
Permite que o teclado/rato USB sejam utilizados no MS-DOS. (Predefinição: Ativado)
XHCI Hand-off
Determina se deve ativar a funcionalidade XHCI Hand-off para um sistema operativo sem suporte para XHCI Hand-off. (Predefinição: Ativado)
USB Mass Storage Driver Support
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado)
Mass Storage Devices
Apresenta uma lista de dispositivos de armazenamento em massa USB ligados. Este item só aparece quando um dispositivo de armazenamento USB está instalado.

Configuração da pilha de rede

Network Stack
Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, como a instalação do SO a partir do servidor Windows Deployment Services. (Predefinição: Desativado)
IPv4 PXE Support
Ativa ou desativa o suporte IPv4 PXE. Este item só pode ser configurado quando a opção Network Stack estiver ativada.
IPv4 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só pode ser configurado quando a opção Network Stack estiver ativada.
IPv6 PXE Support
Ativa ou desativa o suporte IPv6 PXE. Este item só pode ser configurado quando a opção Network Stack estiver ativada.
IPv6 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só pode ser configurado quando a opção Network Stack estiver ativada.
PXE boot wait time
Permite configurar quanto tempo esperar antes de poder premir <Esc> para anular o arranque PXE. Este item só pode ser configurado quando a opção Network Stack estiver ativada. (Predefinição: 0)
Media detect count
Permite definir o número de vezes para verificar a presença de multimédia. Este item só pode ser configurado quando a opção Network Stack estiver ativada. (Predefinição: 1)

Configuração NVMe

Apresenta informações sobre o seu SSD PCIe M.2 NVME, se estiver instalado.

Configuração SATA e RST

SATA Controller(s)
Ativa ou desativa os controladores SATA integrados. (Predefinição: Ativado)
SATA Mode Selection
Ativa ou desativa o Optane para os controladores SATA integrados no chipset ou configura os controladores SATA para o modo AHCI.
- Intel RST Premium With Intel Optane System Acceleration (Intel RST Premium com aceleração do sistema Intel Optane)
  Ativa o Optane para o controlador SATA.
- AHCI
  Configura os controladores SATA para o modo AHCI. A Interface de Controlador de Host Avançado (AHCI, Advanced Host Controller Interface) é uma especificação de interface que permite que o controlador de armazenamento ative funcionalidades Serial ATA avançadas, como a Fila de Comandos Nativa e a ligação dinâmica. (Predefinição)
Aggressive LPM Support
Ativa ou desativa a funcionalidade de poupança de energia, ALPM (Aggressive Link Power Management), para os controladores SATA do chipset. (Predefinição: Desativado)
Port 2/3/4/5
Ativa ou desativa cada porta SATA. (Predefinição: Ativado)
SATA Port 2/3/4/5 DevSlp
Permite determinar se o dispositivo SATA ligado deve entrar em modo de suspensão. (Predefinição: Desativado)
Hot plug
Ativa ou desativa a capacidade de ligação dinâmica para cada porta SATA. (Predefinição: Desativado)
Configured as eSATA
Ativa ou desativa o suporte para dispositivos SATA externos.

Controlador Ethernet Intel(R)

Este submenu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.

Diversos

LEDs in System Power On State
Permite ativar ou desativar a iluminação LED da placa-mãe quando o sistema está ligado.
- Off (Desligado)
  Desativa o modo de iluminação selecionado quando o sistema está ligado.
- On (Ligado)
  Ativa o modo de iluminação selecionado quando o sistema está ligado. (Predefinição)
LEDs in Sleep, Hibernation, and Soft Off States
Permite definir o modo de iluminação dos LEDs da placa-mãe no estado S3/S4/S5 do sistema.
Este item pode ser configurado quando a opção LEDs in System Power On State estiver definida como On (Ligado).
- Off (Desligado)
  Desativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5. (Predefinição)
- On (Ligado)
  Ativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5.
Intel Platform Trust Technology (PTT)
Ativa ou desativa a tecnologia Intel^® PTT. (Predefinição: Desativado)
3DMark01 Enhancement
Permite determinar se deve melhorar algum desempenho de benchmark legado. (Predefinição: Desativado)
CPU PCIe Link Speed
Permite definir o modo de funcionamento dos slots PCI Express controlados pela CPU para Gen 1, Gen 2, Gen 3 ou Gen 4 ^(Nota). O modo de funcionamento real está sujeito à especificação de hardware de cada slot. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
PCH PCIe Link Speed
Permite definir o modo de funcionamento dos slots PCI Express controlados pelo chipset para Gen 1, Gen 2 ou Gen 3. O modo de funcionamento real está sujeito à especificação de hardware de cada slot. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
VT-d
Ativa ou desativa a Tecnologia de Virtualização Intel^® para E/S Direcionada. (Predefinição: Ativado)

Computação fidedigna

Ativa ou desativa o Módulo de Plataforma Fidedigna (TPM, Trusted Platform Module).

Estado de integridade do PC

Reset Case Open Status
- Disabled (Desativado)
  Mantém ou limpa o registo do estado de intrusão anterior no chassis. (Predefinição)
- Enabled (Ativado)
  Limpa o registo do estado de intrusão anterior no chassis e o campo Case Open (Chassis aberto) apresentará "No" (Não) no próximo arranque.
Case Open
Apresenta o estado de deteção do dispositivo de deteção de intrusão no chassis ligado ao cabeçalho CI da placa-mãe. Se a tampa do chassis do sistema for removida, este campo apresentará "Yes" (Sim), caso contrário, apresentará "No" (Não). Para limpar o registo do estado de intrusão no chassis, defina Reset Case Open Status (Repor estado de chassis aberto) como Enabled (Ativado), guarde as definições no CMOS e, em seguida, reinicie o sistema.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Apresenta as tensões atuais do sistema.

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.

Informações do sistema

Esta secção fornece informações sobre o modelo da sua placa-mãe e a versão do BIOS. Também pode selecionar o idioma predefinido utilizado pelo BIOS e definir manualmente a hora do sistema.

Access Level
Apresenta o nível de acesso atual dependendo do tipo de proteção de palavra-passe utilizada. (Se não estiver definida nenhuma palavra-passe, o predefinido será apresentado como Administrator (Administrador).) O nível de administrador permite-lhe fazer alterações a todas as definições do BIOS; o nível de utilizador apenas lhe permite fazer alterações a determinadas definições do BIOS, mas não a todas.
System Language
Seleciona o idioma predefinido utilizado pelo BIOS.
System Date
Define a data do sistema. O formato da data é semana (apenas de leitura), mês, dia e ano. Utilize <Enter> para alternar entre os campos Mês, Dia e Ano e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido.
System Time
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Enter> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido.

Informações dos dispositivos de ligação

Apresenta informações sobre os seus dispositivos PCI Express e M.2, se estiverem instalados.

Q-Flash

Permite-lhe aceder ao utilitário Q-Flash para atualizar o BIOS ou fazer uma cópia de segurança da configuração atual do BIOS.

Arranque

Bootup NumLock State
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: On (Ligado))
CFG Lock
Ativa ou desativa a função MSR 0xE2. (Predefinição: Desativado)
Security Option
Especifica se é necessária uma palavra-passe sempre que o sistema arranca ou apenas quando entra na configuração do BIOS. Depois de configurar este item, defina a(s) palavra(s)-passe no item Administrator Password/User Password (Palavra-passe de administrador/Palavra-passe de utilizador).
- Setup (Configuração)
  É necessária uma palavra-passe apenas para entrar no programa de configuração do BIOS.
- System (Sistema)
  É necessária uma palavra-passe para arrancar o sistema e para entrar no programa de configuração do BIOS. (Predefinição)
Full Screen LOGO Show
Permite-lhe determinar se pretende apresentar o logótipo da GIGABYTE no arranque do sistema. Disabled (Desativado) ignora o logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado)
Boot Option Priorities
Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Os dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a cadeia "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo prefixado com a cadeia "UEFI:".
Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 10 de 64 bits e que está prefixada com a cadeia "UEFI:".
Fast Boot
Ativa ou desativa o Fast Boot (Arranque Rápido) para encurtar o processo de arranque do SO. Ultra Fast (Ultrarrápido) proporciona a velocidade de arranque mais rápida. (Predefinição: Desativar Ligação)
SATA Support
- Last Boot SATA Devices Only (Apenas os últimos dispositivos SATA de arranque)
  Com exceção da unidade de arranque anterior, todos os dispositivos SATA são desativados antes da conclusão do processo de arranque do SO. (Predefinição)
- All SATA Devices (Todos os dispositivos SATA)
  Todos os dispositivos SATA são funcionais no sistema operativo e durante o POST.

Este item só é configurável quando a opção Fast Boot (Arranque Rápido) está definida como Enabled (Ativado) ou Ultra Fast (Ultrarrápido).

VGA Support
Permite-lhe selecionar o tipo de sistema operativo a arrancar.
- Auto (Automático)
  Ativa apenas a ROM de opção legada.
- EFI Driver (Driver EFI)
  Ativa a ROM de opção EFI. (Predefinição)

Este item só é configurável quando a opção Fast Boot (Arranque Rápido) está definida como Enabled (Ativado) ou Ultra Fast (Ultrarrápido).

USB Support
- Disable Link (Desativar Ligação)
  Todos os dispositivos USB são desativados antes da conclusão do processo de arranque do SO.
- Full Initial (Inicialização Completa)
  Todos os dispositivos USB são funcionais no sistema operativo e durante o POST. (Predefinição)
- Partial Initial (Inicialização Parcial)
  Parte dos dispositivos USB são desativados antes da conclusão do processo de arranque do SO.

Este item só é configurável quando a opção Fast Boot (Arranque Rápido) está definida como Enabled (Ativado) ou Ultra Fast (Ultrarrápido). Esta função está desativada quando a opção Fast Boot (Arranque Rápido) está definida como Ultra Fast (Ultrarrápido).

NetWork Stack Driver Support
- Disable Link (Desativar Ligação)
  Desativa o arranque a partir da rede. (Predefinição)
- Enabled (Ativado)
  Ativa o arranque a partir da rede.

Este item só é configurável quando a opção Fast Boot (Arranque Rápido) está definida como Enabled (Ativado) ou Ultra Fast (Ultrarrápido).

Next Boot After AC Power Loss
- Normal Boot (Arranque Normal)
  Ativa o arranque normal após o restabelecimento da alimentação CA. (Predefinição)
- Fast Boot (Arranque Rápido)
  Mantém as definições de Arranque Rápido após o restabelecimento da alimentação CA.

Este item só é configurável quando a opção Fast Boot (Arranque Rápido) está definida como Enabled (Ativado) ou Ultra Fast (Ultrarrápido).

Mouse Speed
Permite-lhe definir a velocidade de movimento do cursor do rato. (Predefinição: 1 X)
Windows 10 Features
Permite-lhe selecionar o sistema operativo a instalar. (Predefinição: Windows 10)
CSM Support
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC legado.
- Disabled (Desativado)
  Desativa o UEFI CSM e suporta apenas o processo de arranque do UEFI BIOS. (Predefinição)
- Enabled (Ativado)
  Ativa o UEFI CSM.
LAN PXE Boot Option ROM
Permite-lhe selecionar se pretende ativar a ROM de opção legada para a controladora LAN. (Predefinição: Desativado) Este item só é configurável quando a opção CSM Support está definida como Enabled (Ativado).
Storage Boot Option Control
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou legada para a controladora do dispositivo de armazenamento.
- Do not launch (Não iniciar)
  Desativa a ROM de opção.
- UEFI
  Ativa apenas a ROM de opção UEFI.
- Legacy (Legado)
  Ativa apenas a ROM de opção legada. (Predefinição)

Este item só é configurável quando a opção CSM Support está definida como Enabled (Ativado).

Other PCI devices
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou Legada para a controladora de dispositivo PCI que não seja a LAN, o dispositivo de armazenamento e as controladoras de gráficos.
- Do not launch (Não iniciar)
  Desativa a ROM de opção.
- UEFI
  Ativa apenas a ROM de opção UEFI. (Predefinição)
- Legacy (Legado)
  Ativa apenas a ROM de opção legada.

Este item só é configurável quando a opção CSM Support está definida como Enabled (Ativado).

Administrator Password
Permite-lhe configurar uma palavra-passe de administrador. Prima <Enter> neste item, introduza a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á solicitado que confirme a palavra-passe. Introduza novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na configuração do BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite-lhe efetuar alterações a todas as definições do BIOS.
User Password
Permite-lhe configurar uma palavra-passe de utilizador. Prima <Enter> neste item, introduza a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á solicitado que confirme a palavra-passe. Introduza novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na configuração do BIOS. No entanto, a palavra-passe de utilizador apenas lhe permite efetuar alterações a determinadas definições do BIOS, mas não a todas.
Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando lhe for solicitada a palavra-passe, introduza primeiro a correta. Quando lhe for solicitada uma nova palavra-passe, prima <Enter> sem introduzir qualquer palavra-passe. Prima <Enter> novamente quando lhe for solicitado que confirme.
NOTA: Antes de definir a Palavra-passe de utilizador, certifique-se de que define primeiro a Palavra-passe de administrador.

ƒArranque Seguro

Permite-lhe ativar ou desativar o Arranque Seguro e configurar as definições relacionadas. Este item só é configurável quando a opção CSM Support está definida como Disabled (Desativado).

Preferred Operating Mode
Permite-lhe selecionar se pretende entrar no modo Easy (Fácil) ou no modo Advanced (Avançado) depois de entrar na configuração do BIOS. A opção Auto (Automático) entra no modo do BIOS onde esteve da última vez. (Predefinição: Auto (Automático))

Guardar e Sair

Save & Exit Setup
Prima <Enter> neste item e selecione Yes (Sim). Esta ação guarda as alterações no CMOS e sai do programa de configuração do BIOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal de configuração do BIOS.
Exit Without Saving
Prima <Enter> neste item e selecione Yes (Sim). Esta ação sai do programa de configuração do BIOS sem guardar as alterações efetuadas na configuração do BIOS no CMOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal de configuração do BIOS.
Load Optimized Defaults
Prima <Enter> neste item e selecione Yes (Sim) para carregar as definições predefinidas ótimas do BIOS. As definições predefinidas do BIOS ajudam o sistema a funcionar em estado ideal. Carregue sempre as definições predefinidas otimizadas depois de atualizar o BIOS ou depois de limpar os valores do CMOS.
Boot Override
Permite-lhe selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Yes (Sim) para confirmar. O seu sistema irá reiniciar automaticamente e arrancar a partir desse dispositivo.
Save Profiles
Esta função permite-lhe guardar as definições atuais do BIOS num perfil. Pode criar até 8 perfis e guardar como Setup Profile 1 (Perfil de configuração 1) ~ Setup Profile 8 (Perfil de configuração 8). Prima <Enter> para concluir. Ou pode selecionar Select File in HDD/FDD/USB (Selecionar ficheiro em HDD/FDD/USB) para guardar o perfil no seu dispositivo de armazenamento.
Load Profiles
Se o seu sistema se tornar instável e tiver carregado as definições predefinidas do BIOS, pode utilizar esta função para carregar as definições do BIOS a partir de um perfil criado anteriormente, sem os problemas de reconfigurar as definições do BIOS. Primeiro, selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Select File in HDD/FDD/USB (Selecionar ficheiro em HDD/FDD/USB) para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pelo BIOS, como reverter as definições do BIOS para as últimas definições que funcionaram corretamente (último registo de bom funcionamento).

Instalar a Gestão de Memória e Armazenamento Intel^® Optane^™

Passos:

Depois de entrar no sistema operativo, insira o disco de controladores da placa-mãe na unidade ótica. No ecrã Xpress Install, selecione Intel^® Rapid Storage Technology para instalar e siga as instruções no ecrã para concluir a instalação. Quando terminar, reinicie o sistema.
Depois de instalar os controladores da placa-mãe incluídos, certifique-se de que a sua ligação à Internet funciona corretamente. O sistema irá instalar automaticamente o software da Intel^®. Reinicie o sistema após a instalação do controlador.

Ativar uma Memória Intel^® Optane^™

Requisitos do Sistema
1. Memória Intel® Optane™.
2. A memória Optane™ deve ter, pelo menos, 16 GB de capacidade e deve ter uma capacidade igual ou inferior à do disco rígido/SSD a ser acelerado.
3. A memória Optane™ não pode ser utilizada para acelerar um conjunto RAID existente; o disco rígido/SSD acelerado não pode ser incluído num conjunto RAID.
4. O disco rígido/SSD a ser acelerado deve ser um disco rígido SATA ou SSD SATA M.2.
5. O disco rígido/SSD a ser acelerado pode ser uma unidade de sistema ou uma unidade de dados. A unidade de sistema deve ser formatada em GPT e ter o Windows 10 de 64 bits (ou uma versão posterior) instalado. A unidade de dados também deve ser formatada em GPT.
6. O disco de controladores da placa-mãe.
7. O controlador SATA deve ser definido no modo Intel RST Premium With Intel Optane System Acceleration.
Diretrizes de Instalação
1. Aceda a Settings\IO Ports\SATA And RST Configuration e certifique-se de que RST Control PCIe Storage Devices está definido como Manual (Manual). Em seguida, dependendo do conector M.2 no qual instala a memória Optane™, defina o item PCIe Storage Dev on Port XX correspondente para RST Controlled (Controlado por RST).
2. Depois de voltar a entrar no sistema operativo, inicie a aplicação Intel® Optane™ Memory and Storage Management a partir do menu Iniciar. Se instalar mais do que uma memória Optane™, selecione qual vai utilizar. Em seguida, selecione a unidade a ser acelerada. Clique em Enable Intel® Optane™ Memory (Ativar memória Intel® Optane™). Todos os dados na memória Optane™ serão apagados. Certifique-se de que faz uma cópia de segurança dos dados antes de continuar. Siga as instruções no ecrã para prosseguir. Quando terminar, reinicie o sistema.
3. Inicie a aplicação Intel® Optane™ Memory and Storage Management a partir do menu Iniciar e certifique-se de que a memória Intel® Optane™ foi ativada.
4. Se pretender acelerar a unidade do sistema, pode selecionar pastas, ficheiros ou aplicações específicos para acelerar utilizando a função Intel® Optane™ Memory Pinning. (A memória Optane ™ utilizada deve ter, pelo menos, 32 GB de capacidade.)

Uma memória Optane™ não pode ser utilizada para acelerar um SSD PCIe M.2.
Se estiver instalada mais do que uma memória Optane™, pode selecionar apenas uma delas para acelerar a sua unidade de arranque baseada em SATA. A(s) outra(s) só pode(m) ser utilizada(s) como unidade(s) de dados.
Não remova abruptamente a memória Optane™. Fazê-lo fará com que o sistema operativo deixe de funcionar corretamente.
Se pretender alterar/remover a memória Optane™, primeiro deve desativá-la utilizando a aplicação Intel® Optane™ Memory and Storage Management.
Depois de ativar a memória Optane™, as definições da BIOS relacionadas permanecerão mesmo após uma atualização da BIOS.

Visite o site da GIGABYTE para obter detalhes sobre como ativar uma memória Intel^® Optane^™.

Instalação dos Controladores

Antes de instalar os controladores, instale primeiro o sistema operativo.
Depois de instalar o sistema operativo, insira o disco de controladores da placa-mãe na unidade ótica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito do ecrã e selecione "Executar Run.exe." (Ou aceda a O Meu Computador, clique duas vezes na unidade ótica e execute o programa Run.exe.)

"Xpress Install" irá analisar automaticamente o seu sistema e, em seguida, listar todos os controladores que são recomendados para instalar. Pode clicar no botão Xpress Install e o "Xpress Install" irá instalar todos os controladores selecionados. Ou clique na seta para instalar individualmente os controladores de que necessita.

Visite o site da GIGABYTE para obter mais informações sobre o software.

Visite o site da GIGABYTE para obter mais informações sobre resolução de problemas.

GIGA-BYTE TECHNOLOGY CO., LTD.
Endereço: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte técnico e não técnico (Vendas/Marketing): https://esupport.gigabyte.com
Endereço WEB (Inglês): https://www.gigabyte.com
Endereço WEB (Chinês): https://www.gigabyte.com/tw

GIGABYTE eSupport
Para enviar uma questão técnica ou não técnica (Vendas/Marketing), siga o link para: https://esupport.gigabyte.com

Referências

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE B560I AORUS PRO AX - Manual da Placa Mãe
