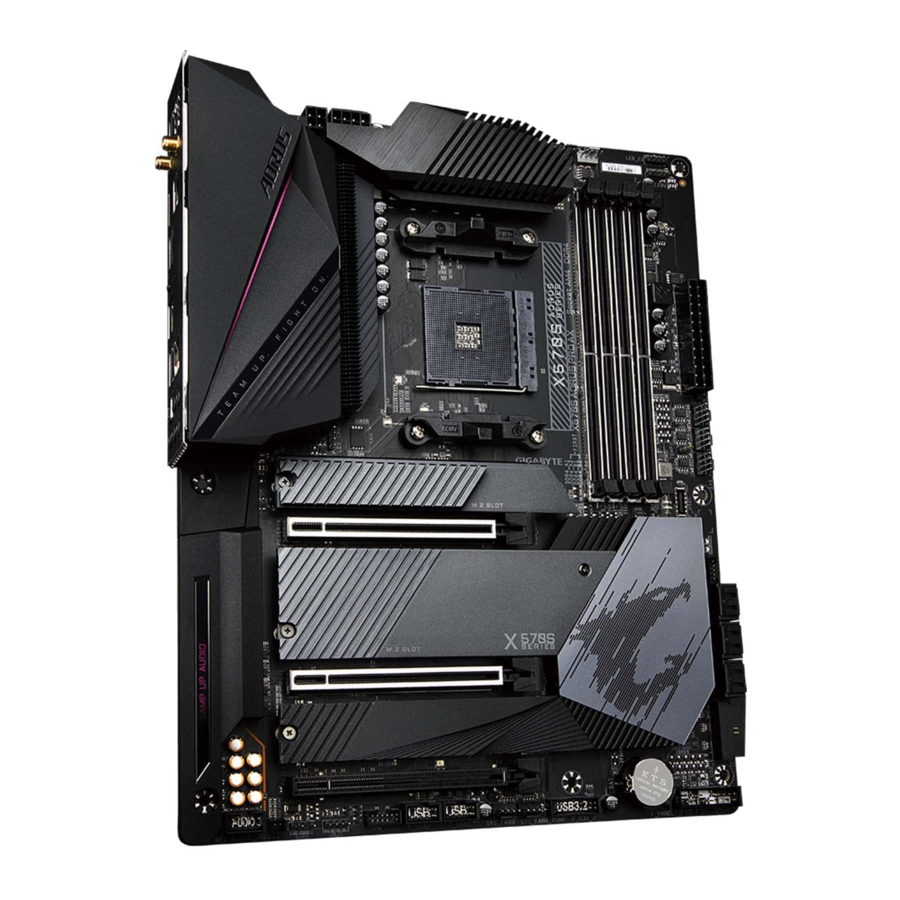

GIGABYTE X570S AORUS PRO AX - Manual da Placa Mãe

Identificar a Revisão da sua Placa Mãe

O número de revisão na sua placa mãe tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa mãe é 1.0. Verifique a revisão da sua placa mãe antes de atualizar a BIOS da placa mãe, os drivers ou quando procura informações técnicas.

Exemplo:

Layout da Placa Mãe

Conteúdo da Caixa

• Placa mãe X570S AORUS PRO AX
• Manual do Utilizador
• Guia de Instalação Rápida
• Um cabo de extensão para a faixa de LED RGB
• Uma antena
• Quatro cabos SATA
• Um conetor G
• Parafusos M.2

Diagrama de Blocos da Placa Mãe

(Nota) O suporte real pode variar dependendo da CPU.

Instalação de Hardware

Precauções de Instalação

A placa-mãe contém vários circuitos e componentes eletrónicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
• Antes da instalação, não remova nem danifique o autocolante S/N (Número de Série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
• Desligue sempre a alimentação CA, desligando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estão conectados de forma firme e segura.
• Ao manusear a placa-mãe, evite tocar em quaisquer terminais ou conectores de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira ESD, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a sobre uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão conectados.
• Para evitar danos à placa-mãe, não permita que os parafusos entrem em contacto com o circuito da placa-mãe ou com os seus componentes.
• Certifique-se de que não há parafusos ou componentes de metal soltos colocados na placa-mãe ou dentro da caixa do computador.
• Não coloque o sistema de computador numa superfície irregular.
• Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
• Ligar a alimentação do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao utilizador.
• Se não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado com o uso do produto, consulte um técnico de informática certificado.
• Se usar um adaptador, cabo de extensão de alimentação ou régua de alimentação, certifique-se de consultar as suas instruções de instalação e/ou aterramento.

Especificações do produto

CPU	Socket MD AM4, suporte para: Processadores AMD Ryzen ™ Série 5000/ Processadores AMD Ryzen ™ Série 5000 G/ Processadores AMD Ryzen ™ Série 4000 G/ Processadores AMD Ryzen ™ Série 3000/ Processadores AMD Ryzen ™ Série 3000 G/ Processadores AMD Ryzen ™ Série 2000/ Processadores AMD Ryzen ™ Série 2000 G (Aceda ao site da GIGABYTE para obter a lista de processadores mais recente.)
Chipset	AMD X570
Memória	Processadores AMD Ryzen ™ Série 5000/Série 5000 G/Série 4000 G/Série 3000: Suporte para módulos de memória DDR4 de 3200/2933/2667/2400/2133 MHz Processadores AMD Ryzen ™ Série 3000 G/Série 2000/Série 2000 G: Suporte para módulos de memória DDR4 de 2933/2667/2400/2133 MHz 4 x sockets DDR4 DIMM com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema Arquitetura de memória de canal duplo Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suporte para módulos de memória Extreme Memory Profile (XMP) (Aceda ao site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Gráficos Onboard (Nota 1)	Processador Gráfico Integrado: 1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz * Suporte para versão HDMI 2.1, HDCP 2.3 e HDR. Memória partilhada máxima de 16 GB
Áudio	CODEC de áudio Realtek ® ALC1220-VB * A saída de linha do painel traseiro suporta áudio DSD. Suporte para DTS:X ® Ultra Áudio de alta definição 2/4/5.1/7.1 canais Suporte para Saída S/PDIF
LAN	Chip Intel ® 2.5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de Comunicação Sem Fios	Intel ® Wi-Fi 6 AX200 (Para PCB rev. 1.0) WIFI a, b, g, n, ac, ax, com suporte para banda dupla de 2,4/5 GHz BLUETOOTH 5.2 Suporte para o padrão sem fios 11ax de 160 MHz e uma taxa de dados até 2,4 Gbps AMD Wi-Fi 6E RZ608 (MT7921K) (Para PCB rev. 1.1) WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz BLUETOOTH 5.2 Suporte para o padrão sem fios 11ax de 80 MHz e uma taxa de dados até 1,2 Gbps (A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de expansão	1 x slot PCI Express x16 (PCIEX16), integrado na CPU: AMD Ryzen ™ Processadores Série 5000/Série 3000 suportam o modo PCIe 4.0 x16 AMD Ryzen ™ Processadores Série 5000 G/Série 4000 G/Série 2000 suportam o modo PCIe 3.0 x16 AMD Ryzen ™ Processadores Série 3000 G/Série 2000 G suportam o modo PCIe 3.0 x8 1 x slot PCI Express x16 (PCIEX8), integrado na CPU: AMD Ryzen ™ Processadores Série 5000/Série 3000 suportam o modo PCIe 4.0 x8 AMD Ryzen ™ Processadores Série 5000 G/Série 4000 G/Série 2000 suportam o modo PCIe 3.0 x8 Os processadores AMD Ryzen ™ Série 3000 G/Série 2000 G não suportam este slot * Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de que a instala no slot PCIEX16. * O slot PCIEX8 partilha largura de banda com o slot PCIEX16. Quando o slot PCIEX8 é preenchido, o slot PCIEX16 funciona até ao modo x8. 1 x slot PCI Express x16 (PCIEX4), integrado no Chipset: Suportando o modo PCIe 4.0 (Nota 2) /3.0 x4
Tecnologia Multi-Graphics (Nota 3)	Suporte para as tecnologias AMD Quad-GPU CrossFire ™ e 2-Way AMD CrossFire ™
Interface de armazenamento	1 x conector M.2 (M2A_CPU), integrado na CPU, suportando Socket 3, chave M, SSDs tipo 2242/2280/22110: AMD Ryzen ™ Processadores Série 5000/Série 3000 suportam SSDs SATA e PCIe 4.0 x4/x2 AMD Ryzen ™ Processadores Série 5000 G/Série 4000 G/Série 3000 G/Série 2000/Série 2000 G suportam SSDs SATA e PCIe 3.0 x4/x2 1 x conector M.2 (M2B_SB), integrado no Chipset, suportando Socket 3, chave M, SSDs tipo 2242/2280/22110: Suportando SSDs PCIe 4.0 (Nota 2) /3.0 x4/x2 1 x conector M.2 (M2C_SB), integrado no Chipset, suportando Socket 3, chave M, SSDs tipo 2242/2280/22110: Suportando SSDs SATA e PCIe 4.0 (Nota 2) /3.0 x4/x2 6 x conectores SATA 6Gb/s, integrados no Chipset: Suporte para RAID 0, RAID 1 e RAID 10 * Consulte "Conectores internos" para obter os avisos de instalação dos conectores M.2 e SATA.
USB	CPU: 1 x porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro 3 x portas USB 3.2 Gen 1 no painel traseiro Chipset+Controlador ASMedia ® USB 3.2 Gen 2x2: 1 x porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2x2 Chipset: 1 x porta USB Type-C ® com suporte para USB 3.2 Gen 2, disponível através do header USB interno 3 x portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro 4 x portas USB 3.2 Gen 1 disponíveis através dos headers USB internos Chipset+2 Hubs USB 2.0: 8 x portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos headers USB internos)
Conectores internos	1 x conector de alimentação principal ATX de 24 pinos 1 x conector de alimentação ATX 12V de 8 pinos 1 x conector de alimentação ATX 12V de 4 pinos 1 x header de ventoinha da CPU 1 x header de ventoinha da CPU de arrefecimento líquido 4 x headers de ventoinha do sistema 2 x headers de bomba de arrefecimento líquido/ventoinha do sistema 2 x headers de fitas LED endereçáveis 2 x headers de fitas LED RGB 1 x header de fita LED RGB/cooler da CPU 3 x conectores M.2 Socket 3 6 x conectores SATA 6Gb/s 1 x header do painel frontal 1 x header de áudio do painel frontal 1 x header USB Type-C ®, com suporte para USB 3.2 Gen 2 2 x headers USB 3.2 Gen 1 2 x headers USB 2.0/1.1 1 x header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S) 1 x conector de placa adicional Thunderbolt ™ 1 x jumper Clear CMOS 2 x headers do sensor de temperatura
Conectores do painel traseiro	4 x portas USB 2.0/1.1 2 x conectores de antena SMA (2T2R) 1 x porta HDMI 1 x porta USB Type-C ®, com suporte para USB 3.2 Gen 2x2 4 x portas USB 3.2 Gen 2 Tipo A (vermelhas) 3 x portas USB 3.2 Gen 1 1 x porta RJ-45 1 x conector de saída S/PDIF ótico 5 x jacks de áudio
Controlador de E/S	Chip de controlador de E/S iTE ®
Monitorização de hardware	Deteção de tensão Deteção de temperatura Deteção da velocidade da ventoinha Deteção da taxa de fluxo de arrefecimento líquido Aviso de falha da ventoinha Controlo da velocidade da ventoinha * Se a função de controlo da velocidade da ventoinha (bomba) é suportada depende da ventoinha (bomba) que instala.
BIOS	1 x flash de 256 Mbit Uso da AMI UEFI BIOS licenciada PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Funcionalidades exclusivas	Suporte para APP Center * As aplicações disponíveis no APP Center podem variar de acordo com o modelo da motherboard. As funções suportadas de cada aplicação também podem variar dependendo das especificações da motherboard. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Suporte para Q-Flash Plus Suporte para Q-Flash Suporte para Xpress Install
Software incluído	Norton ® Internet Security (versão OEM) cFosSpeed
Sistema operativo	Suporte para Windows 10 de 64 bits
Fator de forma	Fator de forma ATX; 30,5 cm x 24,4 cm

(Nota 1) Apenas para processadores AMD Ryzen ™ Série 5000 G/Série 4000 G/Série 3000 G/Série 2000 G.
(Nota 2) Apenas para processadores AMD Ryzen ™ Série 5000/Série 3000. (Nota 3) Apenas para processadores AMD Ryzen ™ Série 5000/Série 5000 G/Série 4000 G/Série 3000/Série 2000.

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.

Instalar a CPU

Leia as seguintes diretrizes antes de começar a instalar a CPU:

• Certifique-se de que a motherboard suporta a CPU. (Aceda ao site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
• Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
• Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente.
• Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
• Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer sobreaquecimento e danos na CPU.
• Defina a frequência de host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, pois não atende aos requisitos padrão para os periféricos. Se desejar definir a frequência além das especificações padrão, faça-o de acordo com as especificações do hardware, incluindo a CPU, placa gráfica, memória, disco rígido, etc.

Instalar a CPU
Levante completamente a alavanca de travamento do socket da CPU. Localize o pino um (indicado por um pequeno triângulo) do socket da CPU e da CPU. Depois que a CPU for posicionada no socket, coloque um dedo no meio da CPU, abaixando a alavanca de travamento e travando-a na posição totalmente travada.

Não force a CPU no socket da CPU antes que a alavanca de travamento do socket da CPU seja levantada, caso contrário, poderá ocorrer danos na CPU e no socket da CPU.

Não force a CPU no socket da CPU antes que a alavanca de travamento do socket da CPU seja levantada, caso contrário, poderá ocorrer danos na CPU e no socket da CPU.

Instalar a Memória

Leia as seguintes diretrizes antes de começar a instalar a memória:

• Certifique-se de que a motherboard suporta a memória. Recomenda-se que a memória do mesmo capacidade, marca, velocidade e chips sejam usados. (Aceda ao site da GIGABYTE para obter as velocidades de memória e módulos de memória suportados mais recentes.)
• Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória pode ser instalado em apenas uma direção. Se não conseguir inserir a memória, mude a direção.
• Ao instalar um único módulo de memória, recomendamos que o instale no socket DDR4_A2.

Configuração de Memória de Canal Duplo
Esta motherboard fornece quatro sockets de memória e suporta a tecnologia de canal duplo. Depois que a memória é instalada, o BIOS detetará automaticamente as especificações e a capacidade da memória. Habilitar o modo de memória de canal duplo dobrará a largura de banda da memória original. Os quatro sockets de memória são divididos em dois canais e cada canal tem dois sockets de memória da seguinte forma:
Canal A: DDR4_A1, DDR4_A2
Canal B: DDR4_B1, DDR4_B2

Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Configuração de memória de canal duplo recomendada:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Módulos	- -	DS/SS	- -	DS/SS
4 Módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sem Memória)

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo.

1. O modo de canal duplo não pode ser ativado se apenas um módulo de memória estiver instalado.
2. Ao habilitar o modo de canal duplo com dois ou quatro módulos de memória, recomenda-se que a memória da mesma capacidade, marca, velocidade e chips sejam usados. Para um desempenho ideal, ao habilitar o modo de canal duplo com dois módulos de memória, recomendamos que os instale nos sockets DDR4_A2 e DDR4_B2.

Instalar uma Placa de Expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

• Certifique-se de que a motherboard suporta a placa de expansão. Leia atentamente o manual que veio com a placa de expansão.
• Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Configurar a Configuração AMD CrossFire ™

^{(Nota 1)}

1. Requisitos do Sistema
   • Sistema operativo Windows 10 de 64 bits
   • Uma motherboard compatível com CrossFire com duas ou mais ranhuras PCI Express x16 e driver correto
   • Placas gráficas prontas para CrossFire de marca e chip idênticos e driver correto
   • Conectores de ponte CrossFire ^{(Nota 2)}
   • Recomenda-se uma fonte de alimentação com energia suficiente (consulte o manual das placas gráficas para o requisito de energia)
2. Conectar as Placas Gráficas
   Passo 1: Observe os passos em "Instalar uma Placa de Expansão" e instale as placas gráficas nas ranhuras PCIEX16 e PCIEX8.
   Passo 2: Insira os conectores de ponte CrossFire ^{(Nota 2)} nas bordas douradas do CrossFire na parte superior das placas.
   Passo 3: Ligue o cabo do ecrã à placa gráfica na ranhura PCIEX16.
3. Configurar o Driver da Placa Gráfica
   Após instalar o driver da placa gráfica no sistema operativo, vá para o ecrã AMD RADEON SETTINGS. Navegue até Gaming\Global Settings e certifique-se de que AMD CrossFire está definido como On (Ligado).

(Nota 1) Apenas para Processadores AMD Ryzen ™ Série 5000/Série 5000 G/Série 4000 G/Série 3000/Série 2000.
(Nota 2) O(s) conector(es) de ponte pode(m) ser necessários ou não, dependendo das placas gráficas.

O procedimento e o ecrã do driver para ativar a tecnologia CrossFire podem diferir consoante as placas gráficas e a versão do driver. Consulte o manual que veio com as placas gráficas para obter mais informações sobre como ativar a tecnologia CrossFire.

Conectores do Painel Traseiro

1. Porta USB 2.0/1.1
   A porta USB suporta a especificação USB 2.0/1.1. Utilize esta porta para dispositivos USB.
2. Conectores da Antena SMA (2T2R)
   Utilize este conector para ligar uma antena.

   Aperte as antenas aos conectores da antena e, em seguida, aponte as antenas corretamente para uma melhor receção do sinal.
3. Porta USB 3.2 Gen 1
   A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB.
4. Porta USB 3.2 Gen 1 (Porta Q-Flash Plus)
   A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB. Antes de utilizar o Q-Flash Plus ^{(Nota 1)} , certifique-se de que insere primeiro a pen USB nesta porta.
5. Porta HDMI ^{(Nota 2)}
   A porta HDMI está em conformidade com HDCP 2.3 e suporta os formatos Dolby TrueHD e DTS HD Master Audio. Também suporta até 192 KHz/24 bits de saída de áudio LPCM de 7.1 canais. Pode utilizar esta porta para ligar o seu monitor com suporte HDMI. A resolução máxima suportada é 4096x2160@60 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.

   Após instalar o dispositivo HDMI, certifique-se de que define o dispositivo de reprodução de som predefinido para HDMI. (O nome do item pode diferir dependendo do seu sistema operativo.)
6. Porta USB 3.2 Gen 2 Type-A (Vermelha)
   A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com a especificação USB 3.2 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB.
7. Botão Q-Flash Plus ^{(Nota 1)}
   O Q-Flash Plus permite-lhe atualizar a BIOS quando o seu sistema está desligado (estado de encerramento S5). Guarde a BIOS mais recente numa pen USB e ligue-a à porta Q-Flash Plus e, em seguida, pode agora atualizar a BIOS automaticamente, bastando premir o botão Q-Flash Plus. O QFLED irá piscar quando as atividades de correspondência e atualização da BIOS começarem e deixará de piscar quando a atualização da BIOS principal estiver concluída.
8. Porta USB Type-C ®
   A porta USB reversível suporta a especificação USB 3.2 Gen 2x2 e é compatível com as especificações USB 3.2 Gen 2, USB 3.2 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB.

• Ao remover o cabo ligado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da motherboard.
• Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

9. Porta LAN RJ-45
   A porta LAN Gigabit Ethernet fornece ligação à Internet com uma taxa de dados de até 2,5 Gbps. O seguinte descreve os estados dos LEDs da porta LAN.


Velocidade LED:

Estado	Descrição
Verde	Taxa de dados de 2,5 Gbps
Laranja	Taxa de dados de 1 Gbps
Desligado	Taxa de dados de 100 Mbps

Atividade LED:

Estado	Descrição
A piscar	A transmissão ou receção de dados está a ocorrer
Ligado	Não está a ocorrer transmissão ou receção de dados

10. Saída de Altifalante Central/Subwoofer
    Utilize esta tomada de áudio para ligar altifalantes centrais/subwoofer.
11. Saída de Altifalante Traseiro
    Utilize esta tomada de áudio para ligar altifalantes traseiros.
12. Conector de Saída S/PDIF Ótica
    Este conector fornece saída de áudio digital para um sistema de áudio externo que suporta áudio ótico digital. Antes de utilizar esta funcionalidade, certifique-se de que o seu sistema de áudio fornece um conector de entrada de áudio digital ótico.
13. Entrada de Linha/Saída de Altifalante Lateral
    A tomada de entrada de linha. Utilize esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
14. Saída de Linha/Saída de Altifalante Frontal
    A tomada de saída de linha. Esta tomada suporta a função de amplificação de áudio. Para uma melhor qualidade de som, recomenda-se que ligue os seus auscultadores/altifalante a esta tomada (os efeitos reais podem variar consoante o dispositivo que está a ser utilizado).
15. Entrada de Microfone/Saída de Altifalante Lateral
    A tomada de entrada de microfone.

Configurações da Tomada de Áudio:

Tomada	Auscultadores/2 canais	4 canais	5.1 canais	7.1 canais
Saída de Altifalante Central/Subwoofer
Saída de Altifalante Traseiro
Entrada de Linha/Saída de Altifalante Lateral
Saída de Linha/Saída de Altifalante Frontal
Entrada de Microfone/Saída de Altifalante Lateral

Se pretender instalar um Altifalante Lateral, tem de reatribuir a função da tomada de entrada de linha ou de entrada de microfone para saída de altifalante lateral através do controlador de áudio.

Visite o website da GIGABYTE para obter detalhes sobre como configurar o software de áudio.

(Nota 1) Para ativar a função Q-Flash Plus, visite a página web "Funcionalidades Únicas" do website da GIGABYTE.
(Nota 2) Apenas para processadores AMD Ryzen ™ Série 5000 G/Série 4000 G/Série 3000 G/Série 2000 G.

Conectores internos

1. ATX_12V1/ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5_PUMP/SYS_FAN6_PUMP
6. CPU_OPT
7. EC_TEMP1/EC_TEMP2
8. D_LED1/D_LED2
9. LED_CPU
10. LED_C1/LED_C2
11. SATA3 0/1/2/3/4/5
12. M2A_CPU/M2B_SB/M2C_SB
13. F_PANEL
14. F_AUDIO
15. F_U32C
16. F_U32_1/F_U32_2
17. F_USB1/F_USB2
18. TPM
19. CLR_CMOS
20. BAT
21. CPU/DRAM/VGA/BOOT
22. THB_C

Leia as seguintes diretrizes antes de ligar dispositivos externos:

• Primeiro, certifique-se de que os seus dispositivos são compatíveis com os conectores que pretende ligar.
• Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o seu computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.
• Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi firmemente fixado ao conector na motherboard.

1/2) ATX_12V1/ATX_12V/ATX (Conectores de alimentação de 2x2, 2x4, 12V e Conector de alimentação principal de 2x12)
Com a utilização do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente a todos os componentes na motherboard. Antes de ligar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e que todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Ligue o cabo de alimentação ao conector de alimentação na orientação correta. O conector de alimentação de 12 V fornece principalmente energia à CPU. Se o conector de alimentação de 12 V não estiver ligado, o computador não arranca.

Para satisfazer os requisitos de expansão, recomenda-se a utilização de uma fonte de alimentação que possa suportar um elevado consumo de energia (500 W ou superior). Se for utilizada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou que não arranque.

ATX_12V1:

N.º do pin	Definição
1	GND
2	GND
3	+12V
4	+12V

ATX_12V:

N.º do pin	Definição	N.º do pin	Definição
1	GND (Apenas para 12 V de 2x4 pinos)	5	+12V (Apenas para 12 V de 2x4 pinos)
2	GND (Apenas para 12 V de 2x4 pinos)	6	+12V (Apenas para 12 V de 2x4 pinos)
3	GND	7	+12V
4	GND	8	+12V

ATX:

N.º do pin	Definição	N.º do pin	Definição
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Ligar/desligar suave)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Apenas para ATX de 2x12 pinos)	23	+5V (Apenas para ATX de 2x12 pinos)
12	3.3V (Apenas para ATX de 2x12 pinos)	24	GND (Apenas para ATX de 2x12 pinos)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Bases da ventoinha)
Todas as bases da ventoinha nesta motherboard têm 4 pinos. A maioria das bases da ventoinha possuem um design de inserção à prova de falhas. Ao ligar um cabo da ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo da velocidade requer a utilização de uma ventoinha com um design de controlo da velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.

N.º do pin	Definição
1	GND
2	Controlo de velocidade de voltagem
3	Sensor
4	Controlo de velocidade PWM

5. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Bases da ventoinha do sistema/bomba de arrefecimento líquido)
   As bases da ventoinha/bomba têm 4 pinos. A maioria das bases da ventoinha possuem um design de inserção à prova de falhas. Ao ligar um cabo da ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo da velocidade requer a utilização de uma ventoinha com um design de controlo da velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis. A base também fornece controlo de velocidade para uma bomba de arrefecimento líquido, consulte o capítulo "BIOS Setup" (Configuração da BIOS), "Smart Fan 6" para obter mais informações.


N.º do pin	Definição
1	GND
2	Controlo de velocidade de voltagem
3	Sensor
4	Controlo de velocidade PWM

6. CPU_OPT (Base da ventoinha da CPU de arrefecimento líquido)
   A base da ventoinha tem 4 pinos e possui um design de inserção à prova de falhas. A maioria das bases da ventoinha possuem um design de inserção à prova de falhas. Ao ligar um cabo da ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo da velocidade requer a utilização de uma ventoinha com um design de controlo da velocidade da ventoinha.


Conector	CPU_FAN	SYS_FAN1~4	SYS_FAN5/6_PUMP	CPU_OPT
Corrente máxima	2A	2A	2A	2A
Potência máxima	24W	24W	24W	24W

• Certifique-se de ligar os cabos da ventoinha aos conectores da ventoinha para evitar que a sua CPU e o sistema sobreaqueçam. O sobreaquecimento pode resultar em danos na CPU ou o sistema pode bloquear.
• Estes conectores de ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nos conectores.

7. EC_TEMP1/EC_TEMP2 (Conectores de sensor de temperatura)
   Ligue os cabos do termístor aos conectores para deteção de temperatura.


N.º do pin	Definição
1	SENSOR IN
2	GND

8. D_LED1/D_LED2 (Conectores de fita de LED endereçável)
   Os conectores podem ser utilizados para ligar uma fita de LED endereçável 5050 padrão, com uma potência máxima de 5A (5V) e um número máximo de 1000 LEDs.


N.º do pin	Definição
1	V (5V)
2	Dados
3	Sem pin
4	GND

Ligue a sua fita de LED endereçável ao conector. O pin de alimentação (marcado com um triângulo na ficha) da fita de LED deve ser ligado ao Pin 1 do conector da fita de LED endereçável. Uma ligação incorreta pode danificar a fita de LED.

9. LED_CPU (Conector de fita de LED/fita de LED RGB do dissipador de calor da CPU)
   O conector pode ser utilizado para ligar uma fita de LED do dissipador de calor da CPU ou uma fita de LED RGB 5050 padrão (12V/G/R/B), com uma potência máxima de 2A (12V) e um comprimento máximo de 2 m.


N.º do pin	Definição
1	12V
2	G
3	R
4	B

Ligue a fita de LED/fita de LED RGB do dissipador de calor da CPU ao conector. O pin de alimentação (marcado com um triângulo na ficha) da fita de LED deve ser ligado ao Pin 1 (12V) deste conector. Uma ligação incorreta pode danificar a fita de LED.

Para obter informações sobre como ligar/desligar as luzes da fita de LED, visite a página web "Funcionalidades exclusivas" do site da GIGABYTE.

Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada elétrica para evitar danos nos dispositivos.

10. LED_C1/LED_C2 (Conectores de fita de LED RGB)
    Os conectores podem ser utilizados para ligar uma fita de LED RGB 5050 padrão (12V/G/R/B), com uma potência máxima PORT de 2A (12V) e um comprimento máximo de 2 m.


N.º do pin	Definição
1	12V
2	G
3	R
4	B

Ligue uma extremidade do cabo de extensão da fita de LED RGB ao conector e a outra extremidade à sua fita de LED RGB. O fio preto (marcado com um triângulo na ficha) do cabo de extensão deve ser ligado ao Pin 1 (12V) deste conector. O pin de 12V (marcado com uma seta) na outra extremidade do cabo de extensão deve estar alinhado com os 12V da fita de LED. Tenha cuidado com a orientação da ligação da fita de LED; uma ligação incorreta pode danificar a fita de LED.

Para obter informações sobre como ligar/desligar as luzes da fita de LED, visite a página web "Funcionalidades exclusivas" do site da GIGABYTE.

Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada elétrica para evitar danos nos dispositivos.

11. SATA3 0/1/2/3/4/5 (Conectores SATA 6 Gb/s)
    Os conectores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com o padrão SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA. Os conectores SATA suportam RAID 0, RAID 1 e RAID 10. Consulte o capítulo "Configurar um conjunto RAID" para obter instruções sobre como configurar uma matriz RAID.


N.º do pin	Definição
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para ativar a ligação a quente para as portas SATA, consulte o capítulo "Configuração da BIOS", "Definições/Portas de E/S/Configuração SATA" para obter mais informações.

12. M2A_CPU/M2B_SB/M2C_SB (Conectores M.2 Socket 3)
    Os conectores M.2 suportam SSDs M.2 SATA ou SSDs M.2 PCIe e suportam a configuração RAID. Tenha em atenção que um SSD M.2 PCIe não pode ser utilizado para criar um conjunto RAID com um SSD M.2 SATA ou um disco rígido SATA. Consulte o capítulo "Configurar um conjunto RAID" para obter instruções sobre como configurar uma matriz RAID.


Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.

Passo 1:
Localize o conector M.2 onde irá instalar o SSD M.2, utilize uma chave de fendas para soltar o parafuso no dissipador de calor e, em seguida, remova o dissipador de calor. Remova a película protetora da almofada térmica no conector M.2.

Passo 2:
Localize o orifício de montagem adequado com base no comprimento da sua unidade SSD M.2. Se necessário, mova o espaçador para o orifício de montagem pretendido. Insira o SSD M.2 no conector M.2 num ângulo.

Passo 3:
Pressione o SSD M.2 para baixo e, em seguida, utilize o parafuso incluído para o fixar no conector. Substitua o dissipador de calor e fixe-o no orifício original. Remova a película protetora da parte inferior do dissipador de calor antes de substituir o dissipador de calor.

Avisos de instalação para os conectores M.2 e SATA:
A disponibilidade dos conectores SATA pode ser afetada pelo tipo de dispositivo instalado nas sockets M.2. O conector M2C_SB partilha largura de banda com os conectores SATA3 4, 5. Consulte as tabelas seguintes para obter mais informações.

13. F_PANEL (Conector do painel frontal)
    Ligue o interruptor de alimentação, o interruptor de reinicialização, o altifalante, o interruptor/sensor de intrusão no chassis e o indicador de estado do sistema no chassis a este conector de acordo com as atribuições de pin abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.


• PLED/PWR_LED (LED de alimentação):

  Liga-se ao indicador de estado de alimentação no painel frontal do chassis. O LED está ligado quando o sistema está a funcionar. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

• PW (Interruptor de alimentação): Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o seu sistema utilizando o interruptor de alimentação (consulte o capítulo "Configuração da BIOS", "Definições\Alimentação da plataforma" para obter mais informações).
• SPEAK (Altifalante): Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de arranque do sistema emitindo um código sonoro. Um único sinal sonoro curto será ouvido se não for detetado nenhum problema no arranque do sistema.

• HD (LED de atividade do disco rígido): Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a escrever dados.
• RES (Interruptor de reinicialização): Liga-se ao interruptor de reinicialização no painel frontal do chassis. Prima o interruptor de reinicialização para reiniciar o computador se o computador bloquear e não conseguir efetuar um reinício normal.
• CI (Conector de intrusão no chassis): Liga-se ao interruptor/sensor de intrusão no chassis que pode detetar se a tampa do chassis foi removida. Esta função requer um chassis com um interruptor/sensor de intrusão no chassis.
• NC: Sem ligação.

O design do painel frontal pode diferir consoante a caixa. Um módulo do painel frontal consiste principalmente em interruptor de alimentação, interruptor de reinicialização, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal da sua caixa a este conector, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.

14. F_AUDIO (Conector de áudio do painel frontal)
    O conector de áudio do painel frontal suporta áudio de alta definição (HD). Pode ligar o módulo de áudio do painel frontal da sua caixa a este conector. Certifique-se de que as atribuições dos fios do conector do módulo correspondem às atribuições dos pinos do conector da placa-mãe. A ligação incorreta entre o conector do módulo e o conector da placa-mãe fará com que o dispositivo não consiga funcionar ou até mesmo danificá-lo.


N.º do pino	Definição	N.º do pino	Definição
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Sem pino
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Algumas caixas fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem atribuições de fios diferentes, contacte o fabricante da caixa.

15. F_U32C (Conector USB Type-C ® com suporte para USB 3.2 Gen 2)
    O conector está em conformidade com a especificação USB 3.2 Gen 2 e pode fornecer uma porta USB.


N.º do pino	Definição	N.º do pino	Definição	N.º do pino	Definição
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

16. F_U32_1/F_U32_2 (Conectores USB 3.2 Gen 1)
    Os conectores estão em conformidade com as especificações USB 3.2 Gen 1 e USB 2.0 e cada conector pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, contacte o revendedor local.


N.º do pino	Definição	N.º do pino	Definição	N.º do pino	Definição
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Sem pino
7	GND	14	SSTX2+

17. F_USB1/F_USB2 (Conectores USB 2.0/1.1)
    Os conectores estão em conformidade com a especificação USB 2.0/1.1. Cada conector USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o revendedor local.


N.º do pino	Definição	N.º do pino	Definição
1	Alimentação (5 V)	6	USB DY+
2	Alimentação (5 V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Sem pino
5	USB DX+	10	NC

• Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao conector USB 2.0/1.1.
• Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada para evitar danos ao suporte USB.

18. TPM (conector do módulo de plataforma fidedigna)
    Pode ligar um TPM (módulo de plataforma fidedigna) a este conector.


N.º do pino	Definição	N.º do pino	Definição
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	Sem pino	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

19. CLR_CMOS (Jumper Clear CMOS)
    Use este jumper para limpar a configuração do BIOS e repor os valores do CMOS para os predefinidos de fábrica. Para limpar os valores do CMOS, utilize um objeto metálico, como uma chave de fendas, para tocar nos dois pinos durante alguns segundos.

Abrir: Normal

Curto: Limpar valores do CMOS

• Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de limpar os valores do CMOS.
• Após o reinício do sistema, aceda à Configuração do BIOS para carregar os valores predefinidos de fábrica (selecione Load Optimized Defaults [Carregar predefinições otimizadas]) ou configure manualmente as definições do BIOS (consulte o capítulo "Configuração do BIOS" para as configurações do BIOS).

20. BAT (Bateria)
    A bateria fornece energia para manter os valores (como as configurações do BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria descer para um nível F_USB30 3 baixo ou os valores do CMOS podem não ser precisos ou podem ser perdidos.

Pode limpar os valores do CMOS removendo a pilha:

1. Desligue o computador e desligue o cabo de alimentação.
2. Remova cuidadosamente a pilha do suporte da pilha e espere um minuto. (Ou use um objeto de metal como uma chave de fendas para tocar nos terminais positivo e negativo do suporte da pilha, fazendo com que eles entrem em curto-circuito por 5 segundos.)
3. Substitua a pilha.
4. Ligue o cabo de alimentação e reinicie o computador.

• Desligue sempre o computador e desligue o cabo de alimentação antes de substituir a pilha.
• Substitua a pilha por uma equivalente. Podem ocorrer danos aos seus dispositivos se a pilha for substituída por um modelo incorreto.
• Contacte o local de compra ou o revendedor local se não conseguir substituir a pilha sozinho ou se não tiver a certeza sobre o modelo da pilha.
• Ao instalar a pilha, observe a orientação do lado positivo (+) e do lado negativo (-) da pilha (o lado positivo deve estar virado para cima).
• As pilhas usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

21. CPU/DRAM/VGA/BOOT (LEDs de estado)
    Os LEDs de estado mostram se a CPU, a memória, a placa gráfica e o sistema operativo estão a funcionar corretamente após o ligar do sistema. Se o LED da CPU/DRAM/VGA estiver aceso, isso significa que o dispositivo correspondente não está a funcionar normalmente; se o LED do BOOT estiver aceso, isso significa que ainda não entrou no sistema operativo.


CPU: LED de estado da CPU
DRAM: LED de estado da memória
VGA: LED de estado da placa gráfica
BOOT: LED de estado do sistema operativo

22. THB_C (Conetor de placa adicional Thunderbolt ™)
    Este conetor é para uma GIGABYTE Thunderbolt


    Suporta uma placa adicional Thunderbolt ™.

Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na placa-mãe. As suas principais funções incluem a realização do Power-On Self-Test (POST) durante o arranque do sistema, o armazenamento de parâmetros do sistema e o carregamento do sistema operativo, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao utilizador modificar as definições básicas de configuração do sistema ou ativar determinadas funcionalidades do sistema. Quando a energia é desligada, a bateria na placa-mãe fornece a energia necessária à CMOS para manter os valores de configuração na CMOS.

Para aceder ao programa de Configuração do BIOS, prima a tecla <Delete> durante o POST quando a energia é ligada. Para atualizar o BIOS, utilize a ferramenta GIGABYTE Q-Flash ou @BIOS.

• O Q-Flash permite ao utilizador atualizar ou fazer cópias de segurança do BIOS de forma rápida e fácil sem entrar no sistema operativo.
• @BIOS é uma ferramenta baseada no Windows que pesquisa e descarrega a versão mais recente do BIOS da Internet e atualiza o BIOS.

• Como a atualização do BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual do BIOS, é recomendado que não atualize o BIOS. Para atualizar o BIOS, faça-o com cuidado. Uma atualização inadequada do BIOS pode resultar num mau funcionamento do sistema.
• É recomendado que não altere as definições predefinidas (a menos que necessite de o fazer) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Carregar Predefinições Otimizadas" neste capítulo ou as apresentações do jumper da bateria/limpar CMOS no Capítulo de Instalação de Hardware para saber como limpar os valores da CMOS.)

Ecrã de Arranque

O seguinte ecrã com o logótipo de arranque aparecerá quando o computador arrancar.

Existem dois modos de BIOS diferentes, conforme indicado abaixo, e pode utilizar a tecla <F2> para alternar entre os dois modos. O Modo Fácil permite aos utilizadores visualizar rapidamente as informações atuais do sistema ou fazer ajustes para um desempenho ideal. No Modo Fácil, pode utilizar o rato para se deslocar pelos itens de configuração. O Modo Avançado fornece definições detalhadas do BIOS. Pode premir as teclas de seta no teclado para se deslocar entre os itens e premir <Enter> para aceitar ou entrar num sub-menu. Ou pode utilizar o rato para selecionar o item que pretende.

• Quando o sistema não está estável como habitualmente, selecione o item Load Optimized Defaults para definir o sistema para as suas predefinições.
• Os menus de Configuração do BIOS descritos neste capítulo servem apenas de referência e podem diferir consoante a versão do BIOS.

O Menu Principal

Teclas de Função do Modo Avançado

<←><→>	Mover a barra de seleção para selecionar um menu de configuração
<↓><↑>	Mover a barra de seleção para selecionar um item de configuração num menu
<Enter>/Duplo Clique	Executar comando ou entrar num menu
< + >/<Page Up>	Aumentar o valor numérico ou fazer alterações
< - >/<Page Down>	Diminuir o valor numérico ou fazer alterações
<F1>	Mostrar descrições das teclas de função
<F2>	Mudar para o Modo Fácil
<F3>	Guardar as definições atuais do BIOS num perfil
<F4>	Carregar as definições do BIOS a partir de um perfil criado anteriormente
<F5>	Restaurar as definições anteriores do BIOS para os submenus atuais
<F6>	Apresentar o ecrã Smart Fan 6
<F7>	Carregar as definições predefinidas Otimizadas do BIOS para os submenus atuais
<F8>	Aceder à ferramenta Q-Flash
<F10>	Guardar todas as alterações e sair do programa de Configuração do BIOS
<F11>	Mudar para o submenu Favoritos
<F12>	Capturar o ecrã atual como uma imagem e guardá-lo na sua unidade USB
<Insert>	Adicionar ou remover uma opção favorita
<Ctrl>+<S>	Apresentar informações sobre a memória instalada
<Esc>	Menu Principal: Sair do programa de Configuração do BIOS Submenus: Sair do submenu atual

Smart Fan 6

Utilize a tecla de função <F6> para mudar rapidamente para este ecrã. Este ecrã permite-lhe configurar as definições relacionadas com a velocidade da ventoinha para cada conector da ventoinha ou monitorizar a temperatura do sistema/CPU.

TUNE ALL
Permite-lhe aplicar as definições atuais a todos os conectores da ventoinha.

Temperature
Apresenta a temperatura atual da área de destino selecionada.

Fan Speed
Apresenta as velocidades atuais da ventoinha/bomba.

Flow Rate
Apresenta o caudal do seu sistema de arrefecimento líquido. Prima <Enter> em Fan Speed para mudar para esta função.

FAN Speed Control
Permite-lhe determinar se pretende ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.

Normal	Permite que a ventoinha funcione a diferentes velocidades de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
Silent	Permite que a ventoinha funcione a velocidades lentas.
Manual	Permite-lhe arrastar os nós da curva para ajustar a velocidade da ventoinha. Ou pode utilizar a funcionalidade EZ Tuning. Depois de ajustar a posição do nó, prima Apply para calcular automaticamente a inclinação da curva.
Full Speed	Permite que a ventoinha funcione a velocidades máximas.

Fan Control Use Temperature Input
Permite-lhe selecionar a temperatura de referência para o controlo da velocidade da ventoinha.

Temperature Interval
Permite-lhe selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.

FAN/PUMP Control Mode

Auto	Permite que o BIOS detete automaticamente o tipo de ventoinha instalada e define o modo de controlo ideal. (Predefinição)
Voltage	O modo de voltagem é recomendado para uma ventoinha/bomba de 3 pinos.
PWM	O modo PWM é recomendado para uma ventoinha/bomba de 4 pinos.

FAN/PUMP Stop
Ativa ou desativa a função de paragem da ventoinha/bomba. Pode definir o limite de temperatura utilizando a curva de temperatura. A ventoinha ou a bomba interrompe o funcionamento quando a temperatura é inferior ao limite. (Predefinição: Desativado)

FAN/PUMP Mode
Permite-lhe definir o modo de funcionamento da ventoinha.

Slope	Ajusta a velocidade da ventoinha linearmente com base na temperatura. (Predefinição)
Stair	Ajusta a velocidade da ventoinha em etapas com base na temperatura.

FAN/PUMP Fail Warning
Permite que o sistema emita um som de aviso se a ventoinha/bomba não estiver ligada ou falhar. Verifique a condição da ventoinha/bomba ou a ligação da ventoinha/bomba quando isto ocorrer. (Predefinição: Desativado)

Save Fan Profile
Esta função permite-lhe guardar as definições atuais num perfil. Pode guardar o perfil no BIOS ou selecionar Select File in HDD/FDD/USB para guardar o perfil no seu dispositivo de armazenamento.

Load Fan Profile
Esta função permite-lhe carregar um perfil do BIOS guardado anteriormente sem os incómodos de reconfigurar as definições do BIOS. Ou pode selecionar Select File in HDD/FDD/USB para carregar um perfil a partir do seu dispositivo de armazenamento.

Favoritos (F11)

Defina as opções que utiliza frequentemente como favoritas e utilize a tecla <F11> para mudar rapidamente para a página onde todas as suas opções favoritas estão localizadas. Para adicionar ou remover uma opção favorita, vá para a sua página original e prima <Insert> na opção. A opção está marcada com um sinal de estrela se estiver definida como "favorita".

Tweaker

A estabilidade do sistema com as definições de overclock/sobretensão que efetuou depende das configurações gerais do sistema. A realização incorreta de overclock/sobretensão pode resultar em danos na CPU, chipset ou memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, limpe os valores da CMOS e reponha a placa para os valores predefinidos.)

CPU Clock Control (Controlo da frequência de relógio da CPU)
Permite definir manualmente o relógio base da CPU em incrementos de 1 MHz. (Predefinição: Auto)

É altamente recomendável que a frequência da CPU seja definida de acordo com as especificações da CPU.

Spread Spectrum Control (Controlo do espectro de dispersão)
Ativa ou desativa o Spread Spectrum da CPU/PCIe. (Predefinição: Auto)

CPU Ratio Mode (Modo de rácio da CPU) ^(Nota)
Permite definir o rácio do núcleo para todos os núcleos da CPU ou núcleos individuais. (Predefinição: Todos os núcleos)

CCD0 CCX0/1 Ratio (Rácio CCD0 CCX0/1) ^(Nota)
Permite definir manualmente o rácio do núcleo para os núcleos CCX0, 1 da CPU. Este item só é configurável quando o CPU Ratio Mode (Modo de rácio da CPU) está definido como Per CCX (Por CCX). (Predefinição: Auto)

CPU Clock Ratio (Rácio de relógio da CPU)
Permite alterar o rácio de relógio para a CPU instalada. O intervalo ajustável depende da CPU que está a ser instalada.

GFX Clock Frequency (Frequência de relógio da GFX) ^(Nota)
Permite alterar a frequência para a GPU. Depois de alterar as definições de GFX Clock Frequency (Frequência de relógio da GFX), certifique-se de que ajusta as definições de GFX Core Voltage (Tensão do núcleo da GFX). (Predefinição: Auto)
NOTA: O intervalo ajustável depende da CPU que está a ser instalada. Auto permite que o BIOS configure automaticamente esta definição.

GFX Core Voltage (Tensão do núcleo da GFX) ^(Nota)
Permite alterar a tensão para a GPU. (Predefinição: Auto)
NOTA: O intervalo ajustável depende da CPU que está a ser instalada. Auto permite que o BIOS configure automaticamente esta definição.

• Advanced CPU Settings (Definições avançadas da CPU)

Core Performance Boost (Aceleração do desempenho do núcleo) ^(Nota)
Permite determinar se pretende ativar a tecnologia Core Performance Boost (CPB), uma tecnologia de aceleração do desempenho da CPU. (Predefinição: Auto)

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.

SVM Mode (Modo SVM)
A virtualização aprimorada pela Tecnologia de Virtualização permitirá que uma plataforma execute vários sistemas operativos e aplicações em partições independentes. Com a virtualização, um sistema informático pode funcionar como vários sistemas virtuais. (Predefinição: Desativado)

Função AMD Cool&Quiet

Ativado	Permite que o controlador AMD Cool'n'Quiet ajuste dinamicamente o relógio da CPU e o VID para reduzir a produção de calor do computador e o seu consumo de energia. (Predefinição)
Desativado	Desativa esta função.

PPC Adjustment (Ajuste de PPC) ^{(Nota 1)}
Permite corrigir o PState da CPU. (Predefinição: PState 0)

Global C-state Control (Controlo de estado C global) ^{(Nota 1)}
Permite determinar se pretende que a CPU entre em estados C. Quando ativado, a frequência do núcleo da CPU será reduzida durante o estado de interrupção do sistema para diminuir o consumo de energia. (Predefinição: Auto)

Power Supply Idle Control (Controlo de inatividade da fonte de alimentação) ^{(Nota 1)}
Ativa ou desativa o estado C6 do pacote.

Inatividade de corrente típica	Desativa esta função.
Inatividade de corrente baixa	Ativa esta função.
Auto	Permite que o BIOS configure automaticamente esta definição. (Predefinição)

CCD Control (Controlo de CCD) ^{(Nota 1)}
Define o número de CCDs a serem utilizados. (Predefinição: Auto)

Downcore Control (Controlo Downcore)
Permite selecionar o número de núcleos da CPU a ativar (o número de núcleos da CPU pode variar consoante a CPU). (Predefinição: Auto)

SMT Mode (Modo SMT)
Permite ativar ou desativar a tecnologia Simultaneous Multi-Threading da CPU. (Predefinição: Auto)

CPPC ^{(Nota 1)}
Ativa ou desativa a funcionalidade CPPC. (Predefinição: Auto)

CPPC Preferred Cores (Núcleos preferenciais CPPC)^{(Nota 1)}
Ativa ou desativa a funcionalidade Núcleos preferenciais CPPC. (Predefinição: Auto)

Active OC Tuner (Sintonizador OC ativo) ^{(Nota 2)}
Ativa ou desativa a funcionalidade Active OC Tuner (Sintonizador OC ativo). (Predefinição: Desativado)

Extreme Memory Profile (X.M.P.)^{(Nota 2)}
Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.

Desativado	Desativa esta função. (Predefinição)
Profile1	Utiliza as definições do Perfil 1.
Profile2 (Nota 2)	Utiliza as definições do Perfil 2.

XMP High Frequency Support (Suporte de alta frequência XMP)^{(Nota 2)}
Permite selecionar o nível de compatibilidade para memória de alta frequência. Este item só é configurável quando o Extreme Memory Profile (X.M.P.) (Perfil de memória extremo (X.M.P.)) está definido como Profile1 ou Profile2. (Predefinição: Auto)

System Memory Multiplier (Multiplicador de memória do sistema)
Permite definir o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Predefinição: Auto)

FCLK Frequency (Frequência FCLK)
Permite definir a frequência FCLK. As opções são: Auto (predefinição), 667 MHz~4000 MHz.

UCLK Mode (Modo UCLK)
Permite especificar o modo UCLK. (Predefinição: Auto)

(Nota 1) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.
(Nota 2) Este item está presente apenas quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

• Advanced Memory Settings (Definições avançadas de memória)
• Memory Subtimings (Sub-temporizações de memória)
  ↓Standard Timing Control (Controlo de temporização padrão), Advanced Timing Control (Controlo de temporização avançado), CAD Bus Setup Timing (Temporização de configuração do barramento CAD), CAD Bus Drive Strength (Intensidade de acionamento do barramento CAD), Data Bus Configuration (Configuração do barramento de dados)
  Estas secções fornecem definições de temporização da memória. Nota: O seu sistema pode tornar-se instável ou não arrancar após efetuar alterações nas temporizações da memória. Se isto ocorrer, reponha a placa para os valores predefinidos carregando as predefinições otimizadas ou limpando os valores da CMOS.
• SPD Info (Informações SPD)
  Apresenta informações sobre a memória instalada.
  Power Down Enable (Ativar redução de energia)
  Ativa ou desativa o suporte para redução de energia. (Predefinição: Auto)
  CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/DRAM Voltage (CH A/B) (Tensão DRAM (CH A/B))/DDRVPP Voltage (CH A/B) (Tensão DDRVPP (CH A/B))/DRAM Termination (CH A/B) (Terminação DRAM (CH A/B))/VDDP Voltage Control (Controlo de tensão VDDP) ^(Nota) /VDDG Voltage Control (Controlo de tensão VDDG) ^(Nota)
  Estes itens permitem ajustar as tensões Vcore e de memória da CPU.
• CPU/VRM Settings (Definições de CPU/VRM)
  Este submenu permite configurar o nível de Calibração da linha de carga, o nível de proteção contra sobretensão, o nível de proteção contra sobrecorrente e as fases PWM.

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.

Definições

• Platform Power

AC BACK Determina o estado do sistema após o retorno da energia após uma perda de energia CA.
Memory O sistema retorna ao seu último estado ativo conhecido após o retorno da alimentação CA.
Always On O sistema é ligado após o retorno da alimentação CA.
Always Off O sistema permanece desligado após o retorno da alimentação CA. (Predefinição)

ErP
Determina se deve deixar o sistema consumir o mínimo de energia no estado S5 (desligado). (Predefinição: Desativado) Nota: Quando este item está definido como Ativado, a função Retomar por Alarme fica indisponível.

Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.
Instant-Off Pressione o botão de alimentação e, em seguida, o sistema será desligado instantaneamente. (Predefinição)
Delay 4 Sec. Pressione e mantenha pressionado o botão de alimentação durante 4 segundos para desligar o sistema. Se o botão de alimentação for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.

Power Loading
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com baixa carga, uma autoproteção será ativada, fazendo com que ela desligue ou falhe. Se isto ocorrer, defina para Enabled (Ativado). Auto (Automático) permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)

Resume by Alarm
Determina se deve ligar o sistema a uma hora desejada. (Predefinição: Desativado) Se ativado, defina a data e hora da seguinte forma:
Wake up day: Ligue o sistema numa hora específica em cada dia ou num dia específico de um mês.
Wake up hour/minute/second: Defina a hora em que o sistema será ligado automaticamente. Nota: Ao utilizar esta função, evite o desligamento inadequado do sistema operativo ou a remoção da alimentação CA, caso contrário, as definições poderão não ser eficazes.

High Precision Event Timer
Ativa ou desativa o High Precision Event Timer (HPET) no sistema operativo. (Predefinição: Ativado)

• IO Ports

Initial Display Output
Especifica a primeira iniciação do ecrã do monitor a partir da placa gráfica PCI Express instalada ou da placa gráfica integrada.
IGD Video ^(Note) Define a placa gráfica integrada como o primeiro ecrã.
PCIe 1 Slot Define a placa gráfica na ranhura PCIEX16 como o primeiro ecrã. (Predefinição)
PCIe 2 Slot Define a placa gráfica na ranhura PCIEX8 como o primeiro ecrã.
PCIe 3 Slot Define a placa gráfica na ranhura PCIEX4 como o primeiro ecrã.

Integrated Graphics ^(Note)
Ativa ou desativa a função gráfica integrada.
Auto O BIOS irá ativar ou desativar automaticamente a placa gráfica integrada, dependendo da placa gráfica instalada. (Predefinição)
Forces Ativa a placa gráfica integrada.
Disabled Desativa a placa gráfica integrada.

UMA Mode ^(Note)
Especifique o modo UMA.
Auto Permite que o BIOS configure automaticamente esta definição. (Predefinição)
UMA Specified Define o Tamanho do Buffer de Imagens UMA.
UMA Auto Define a resolução do ecrã.
UMA Game Optimized Ajusta o tamanho do buffer de imagens com base no tamanho total da memória do sistema.
Este item é configurável apenas quando a opção Integrated Graphics está definida como Forces.

UMA Frame Buffer Size ^(Note)
O tamanho do buffer de imagens é a quantidade total de memória do sistema alocada exclusivamente para o controlador gráfico integrado. O MS-DOS, por exemplo, utilizará apenas esta memória para o ecrã. As opções são: Auto (predefinição), 64M~2G. Este item é configurável apenas quando o UMA Mode está definido como UMA Specified.

Display Resolution ^(Note)
Permite definir a resolução do ecrã. As opções são: Auto (predefinição), 1920x1080 e inferior, 2560x1600, 3840x2160. Este item é configurável apenas quando o UMA Mode está definido como UMA Auto.

HD Audio Controller
Ativa ou desativa a função de áudio integrada. (Predefinição: Ativado) Se pretender instalar uma placa de áudio adicional de terceiros em vez de utilizar o áudio integrado, defina este item como Disabled (Desativado).

PCIEX16 Bifurcation
Permite determinar como a largura de banda da ranhura PCIEX16 é dividida. Opções: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 ^(Note) , PCIE 4x4 ^(Note) . (Predefinição: Auto)

Above 4G Decoding
Ativa ou desativa dispositivos com capacidade de 64 bits para serem descodificados no espaço de endereço acima de 4 GB (apenas se o seu sistema suportar descodificação PCI de 64 bits). Defina para Enabled (Ativado) se estiver instalada mais do que uma placa gráfica avançada e os respetivos controladores não puderem ser iniciados ao entrar no sistema operativo (devido ao espaço de endereço de memória limitado de 4 GB). (Predefinição: Desativado)

Re-Size BAR Support
Ativa ou desativa o suporte para BAR redimensionável. (Predefinição: Desativado)

F_U32C Gen Speed
Permite definir o modo de funcionamento do cabeçalho F_U32C para Gen 1 ou Gen 2 ^(Note) . O modo de funcionamento real está sujeito à especificação de hardware de cada cabeçalho. (Predefinição: Auto)

Onboard LAN Controller
Ativa ou desativa a função LAN integrada. (Predefinição: Ativado) Se pretender instalar uma placa de rede adicional de terceiros em vez de utilizar a LAN integrada, defina este item como Disabled (Desativado).

(Note) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.

Ipv4 PXE Support
Ativa ou desativa o suporte IPv4 PXE. Este item é configurável apenas quando o Network Stackis está ativado.

Ipv4 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item é configurável apenas quando o Network Stack está ativado.

Ipv6 PXE Support
Ativa ou desativa o suporte IPv6 PXE. Este item é configurável apenas quando o Network Stack está ativado.

Ipv6 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item é configurável apenas quando o Network Stack está ativado.

PXE boot wait time
Permite configurar quanto tempo esperar antes de poder premir <Esc> para anular o arranque PXE. Este item é configurável apenas quando o Network Stack está ativado. (Predefinição: 0)

Media detect count
Permite definir o número de vezes para verificar a presença de média. Este item é configurável apenas quando o Network Stack está ativado. (Predefinição: 1)

• Intel(R) Ethernet Controller
  Este submenu fornece informações sobre a configuração LAN e as opções de configuração relacionadas.
• Miscellaneous

LEDs in System Power On State
Permite ativar ou desativar a iluminação LED da motherboard quando o sistema está ligado.
Off Desativa o modo de iluminação selecionado quando o sistema está ligado.
On Ativa o modo de iluminação selecionado quando o sistema está ligado. (Predefinição)

LEDs in Sleep, Hibernation, and Soft Off States
Permite definir o modo de iluminação dos LEDs da motherboard no estado S3/S4/S5 do sistema. Este item é configurável quando LEDs in System Power On State está definido como On (Ligado).
Off Desativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5. (Predefinição)
On Ativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5.

PCIEX16 Slot Configuration
Permite definir o modo de funcionamento da ranhura PCIEX16 para Gen 1, Gen 2, Gen 3 ou Gen 4. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)

PCIe Slot Configuration
Permite definir o modo de funcionamento das ranhuras PCI Express e dos conectores M.2 para Gen 1, Gen 2, Gen 3 ou Gen 4 ^(Note) . O modo de funcionamento real está sujeito à especificação de hardware de cada ranhura. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)

PCIe ASPM Mode
Permite configurar o modo ASPM para o dispositivo ligado ao bus PCI Express da CPU/Chipset. (Predefinição: Desativado)

3DMark01 Enhancement
Permite determinar se deve melhorar algum desempenho de benchmark legado. (Predefinição: Desativado)

IOMMU
Ativa ou desativa o suporte AMD IOMMU. (Predefinição: Auto)

(Note) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.

TSME
Ativa ou desativa o suporte TSME. (Predefinição: Auto)

AMD CPU fTPM
Ativa ou desativa a função TPM 2.0 integrada na CPU AMD. (Predefinição: Desativado)

• Trusted Computing
  Ativa ou desativa o Trusted Platform Module (TPM).
• AMD CBS
  Este submenu fornece opções de configuração relacionadas com AMD CBS.
• PC Health

Reset Case Open Status
Disabled Mantém ou limpa o registo do estado de intrusão anterior no chassis. (Predefinição)
Enabled Limpa o registo do estado de intrusão anterior no chassis e o campo Case Open irá apresentar "No" no próximo arranque.

Case Open
Apresenta o estado de deteção do dispositivo de deteção de intrusão no chassis ligado ao cabeçalho CI da motherboard. Se a tampa do chassis do sistema for removida, este campo apresentará "Yes", caso contrário, apresentará "No". Para limpar o registo do estado de intrusão no chassis, defina Reset Case Open Status para Enabled, guarde as definições na CMOS e, em seguida, reinicie o sistema.

CPU Vcore/CPU VDDP/CPU VDD18/DRAM Channel A/B Voltage/PM_CLDO12/ +3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
Apresenta as tensões atuais do sistema.

Informações do Sistema

Esta secção fornece informações sobre o modelo da sua motherboard e a versão do BIOS. Também pode selecionar o idioma predefinido utilizado pelo BIOS e definir manualmente a hora do sistema.

System Language
Seleciona o idioma predefinido utilizado pelo BIOS.

System Date
Define a data do sistema. O formato da data é semana (apenas de leitura), mês, dia e ano. Utilize <Enter> para alternar entre os campos Mês, Dia e Ano e utilize a tecla <Page Up> ou <Page Down> para definir o valor desejado.

System Time
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Enter> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <Page Up> ou <Page Down> para definir o valor desejado.

Access Level
Apresenta o nível de acesso atual, dependendo do tipo de proteção por palavra-passe utilizada. (Se não for definida nenhuma palavra-passe, a predefinição será apresentada como Administrator.) O nível de Administrador permite-lhe fazer alterações a todas as definições do BIOS; o nível de Utilizador apenas lhe permite fazer alterações a determinadas definições do BIOS, mas não a todas.

• Plug in Devices Info
  Apresenta informações sobre os seus dispositivos SATA, PCI Express e M.2, se instalados.
• Q-Flash
  Permite-lhe aceder ao utilitário Q-Flash para atualizar o BIOS ou fazer uma cópia de segurança da configuração atual do BIOS.

Arranque

Prioridades de Opção de Arranque
Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Os dispositivos de armazenamento removíveis que suportam o formato GPT serão precedidos pela cadeia "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo precedido pela cadeia "UEFI:". Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 10 de 64 bits e que é precedida pela cadeia "UEFI:".

PC Health
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: Ligado)

Opção de Segurança
Especifica se é necessária uma palavra-passe sempre que o sistema arranca ou apenas quando entra na Configuração da BIOS. Depois de configurar este item, defina as palavras-passe no item Palavra-passe de Administrador/Palavra-passe de Utilizador.
Configuração É necessária uma palavra-passe apenas para entrar no programa de Configuração da BIOS.
Sistema É necessária uma palavra-passe para arrancar o sistema e para entrar no programa de Configuração da BIOS. (Predefinição)

Mostrar LOGOTIPO em Ecrã Inteiro
Permite-lhe determinar se pretende apresentar o Logótipo da GIGABYTE no arranque do sistema. Desativado ignora o Logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado)

Arranque Rápido
Ativa ou desativa o Arranque Rápido para encurtar o processo de arranque do SO. Ultra Rápido proporciona a velocidade de arranque mais rápida. (Predefinição: Desativado)

Suporte SATA
Apenas Dispositivos SATA do Último Arranque Exceto para a unidade de arranque anterior, todos os dispositivos SATA são desativados antes da conclusão do processo de arranque do SO. (Predefinição)
Todos os Dispositivos SATA Todos os dispositivos SATA estão funcionais no sistema operativo e durante o POST. Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.

Suporte NVMe
Permite-lhe ativar ou desativar o(s) dispositivo(s) NVMe. (Predefinição: Ativado) Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.

Suporte VGA
Permite-lhe selecionar que tipo de sistema operativo pretende arrancar.
Auto Ativa apenas a ROM de opção legada.
Controlador EFI Ativa a ROM de opção EFI. (Predefinição)
Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.

Suporte USB
Desativado Todos os dispositivos USB são desativados antes da conclusão do processo de arranque do SO.
Inicialização Completa Todos os dispositivos USB estão funcionais no sistema operativo e durante o POST. (Predefinição)
Inicialização Parcial Parte dos dispositivos USB são desativados antes da conclusão do processo de arranque do SO. Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado. Esta função é desativada quando o Arranque Rápido está definido como Ultra Rápido.

Suporte do Controlador de Pilha de Rede
Desativado Desativa o arranque a partir da rede. (Predefinição)
Ativado Ativa o arranque a partir da rede. Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.

Suporte CSM
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC legado.
Desativado Desativa o UEFI CSM e suporta apenas o processo de arranque da BIOS UEFI.
Ativado Ativa o UEFI CSM. (Predefinição)

ROM de Opção de Arranque LAN PXE
Permite-lhe selecionar se pretende ativar a ROM de opção legada para o controlador LAN. (Predefinição: Desativado) Este item só pode ser configurado quando o Suporte CSM está definido como Ativado.

Controlo da Opção de Arranque do Armazenamento
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou legada para o controlador de dispositivo de armazenamento.
Desativado Desativa a ROM de opção.
Apenas UEFI Ativa apenas a ROM de opção UEFI. (Predefinição)
Apenas Legado Ativa apenas a ROM de opção legada. Este item só pode ser configurado quando o Suporte CSM está definido como Ativado.

Prioridade da ROM de Dispositivo PCI Outro
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou Legada para o controlador de dispositivo PCI que não seja o controlador LAN, o dispositivo de armazenamento e os controladores gráficos.
Desativado Desativa a ROM de opção.
Apenas UEFI Ativa apenas a ROM de opção UEFI. (Predefinição)
Apenas Legado Ativa apenas a ROM de opção legada. Este item só pode ser configurado quando o Suporte CSM está definido como Ativado.

Palavra-passe de Administrador
Permite-lhe configurar uma palavra-passe de administrador. Prima <Enter> neste item, introduza a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido para confirmar a palavra-passe. Introduza novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou a palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite-lhe fazer alterações a todas as definições da BIOS.

Palavra-passe de Utilizador
Permite-lhe configurar uma palavra-passe de utilizador. Prima <Enter> neste item, introduza a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido para confirmar a palavra-passe. Introduza novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou a palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. No entanto, a palavra-passe de utilizador apenas lhe permite fazer alterações a determinadas definições da BIOS, mas não a todas. Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando lhe for pedida a palavra-passe, introduza primeiro a correta. Quando lhe for pedida uma nova palavra-passe, prima <Enter> sem introduzir qualquer palavra-passe. Prima <Enter> novamente quando lhe for pedido para confirmar. NOTA: Antes de definir a Palavra-passe de Utilizador, certifique-se de que define primeiro a Palavra-passe de Administrador.

• Arranque Seguro
  Permite-lhe ativar ou desativar o Arranque Seguro e configurar as definições relacionadas. Este item só pode ser configurado quando o Suporte CSM está definido como Desativado.

Modo de Funcionamento Preferido
Permite-lhe selecionar se pretende entrar no modo Fácil ou no modo Avançado depois de entrar na Configuração da BIOS. Auto entra no modo da BIOS onde estava da última vez. (Predefinição: Auto)

Guardar e Sair

Guardar e Sair da Configuração
Prima <Enter> neste item e selecione Sim. Isto guarda as alterações no CMOS e sai do programa de Configuração da BIOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.

Sair Sem Guardar
Prima <Enter> neste item e selecione Sim. Isto sai da Configuração da BIOS sem guardar as alterações feitas na Configuração da BIOS no CMOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.

Carregar Predefinições Otimizadas
Prima <Enter> neste item e selecione Sim para carregar as definições predefinidas ideais da BIOS. As definições predefinidas da BIOS ajudam o sistema a funcionar em estado ideal. Carregue sempre as predefinições Otimizadas depois de atualizar a BIOS ou depois de limpar os valores do CMOS.

Substituir Arranque
Permite-lhe selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Sim para confirmar. O seu sistema irá reiniciar automaticamente e arrancar a partir desse dispositivo.

Guardar Perfis
Esta função permite-lhe guardar as definições atuais da BIOS num perfil. Pode criar até 8 perfis e guardar como Perfil de Configuração 1 ~ Perfil de Configuração 8. Prima <Enter> para concluir. Ou pode selecionar Selecionar Ficheiro em HDD/FDD/USB para guardar o perfil no seu dispositivo de armazenamento.

Carregar Perfis
Se o seu sistema se tornar instável e tiver carregado as definições predefinidas da BIOS, pode utilizar esta função para carregar as definições da BIOS a partir de um perfil criado anteriormente, sem os incómodos de reconfigurar as definições da BIOS. Primeiro, selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Selecionar Ficheiro em HDD/FDD/USB para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pela BIOS, tal como reverter as definições da BIOS para as últimas definições que funcionaram corretamente (último registo de bom funcionamento conhecido).

Configurar um Conjunto RAID

Níveis de RAID

	RAID 0	RAID 1	RAID 10
Número Mínimo de Discos Rígidos	≥2	2	4
Capacidade da Matriz	Número de discos rígidos * Tamanho do disco mais pequeno	Tamanho do disco mais pequeno	(Número de discos rígidos/2) *Tamanho do disco mais pequeno
Tolerância a Avarias	Não	Sim	Sim

Antes de começar, prepare os seguintes itens:

• Pelo menos dois discos rígidos SATA ou SSDs. ^{(Nota 1)} (Para garantir um desempenho ideal, recomenda-se que utilize dois discos rígidos com modelo e capacidade idênticos).^{(Nota 2)}
• Disco de configuração do Windows.
• Um computador com ligação à Internet.
• Uma pen USB.

Configurar o Controlador SATA Integrado

1. Instalar o(s) disco(s) rígido(s) SATA no seu computador
   Instale os discos rígidos/SSDs nos conectores SATA/M.2 na motherboard. Em seguida, ligue os conectores de alimentação da sua fonte de alimentação aos discos rígidos.
2. Configurar o modo do controlador SATA na Configuração do BIOS
   Certifique-se de que configura corretamente o modo do controlador SATA na Configuração do BIOS do sistema. Passos: Ligue o seu computador e prima <Delete> para entrar na Configuração do BIOS durante o POST (Power-On Self-Test). Em Settings\IO Ports, defina SATA Configuration\SATA Mode para RAID. Em seguida, guarde as definições e reinicie o seu computador. (Se pretender utilizar SSDs NVMe PCIe para configurar RAID, certifique-se de que define NVMe RAID mode para Enabled.)

Os menus de Configuração do BIOS descritos nesta secção podem diferir das definições exatas para a sua motherboard. As opções de menu de Configuração do BIOS reais que verá dependem da motherboard que tem e da versão do BIOS.

(Nota 1) Um SSD M.2 PCIe não pode ser utilizado para configurar um conjunto RAID com um SSD M.2 SATA ou um disco rígido SATA.
(Nota 2) Consulte "Conectores Internos" para os avisos de instalação dos conectores M.2 e SATA.

3. Passos de Configuração de RAID UEFI:
   1. Na Configuração do BIOS, vá para Boot e defina CSM Support para Disabled. Guarde as alterações e saia da Configuração do BIOS.
   2. Após o sistema reiniciar, volte a entrar na Configuração do BIOS. Em seguida, entre no sub-menu Settings\RAIDXpert2 Configuration Utility.
   3. No ecrã RAIDXpert2 Configuration Utility, prima <Enter> em Array Management para entrar no ecrã Create Array. Em seguida, selecione um nível de RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1 e RAID 10 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, prima <Enter> em Select Physical Disks para entrar no ecrã Select Physical Disks.
   4. No ecrã Select Physical Disks, selecione os discos rígidos a incluir na matriz RAID e defina-os para Enabled. Em seguida, utilize a tecla de seta para baixo para se deslocar para Apply Changes e prima <Enter>. Em seguida, volte ao ecrã anterior e defina Array Size, Array Size Unit, Read Cache Policy e Write Cache Policy.
   5. Após definir a capacidade, desloque-se para Create Array e prima <Enter> para começar.
   6. Após concluir, será levado de volta para o ecrã Array Management. Em Manage Array Properties pode ver o novo volume RAID e informações sobre o nível de RAID, nome da matriz, capacidade da matriz, etc.

Instalar o controlador RAID e o sistema operativo
Com as definições corretas do BIOS, está pronto para instalar o sistema operativo.

Instalar o Sistema Operativo
Como alguns sistemas operativos já incluem o controlador RAID, não precisa de instalar um controlador RAID separado durante o processo de instalação do Windows. Após a instalação do sistema operativo, recomendamos que instale todos os controladores necessários a partir do GIGABYTE APP Center para garantir o desempenho e a compatibilidade do sistema. Se o sistema operativo a instalar exigir que forneça um controlador RAID adicional durante o processo de instalação do SO, consulte os passos abaixo:

1. Acesse o website da GIGABYTE, procure a página da web do modelo da placa-mãe, baixe o arquivo AMD RAID Preinstall Driver na página Suporte\Download\SATA RAID/AHCI, descompacte o arquivo e copie os arquivos para sua unidade flash USB.
2. Arranque a partir do disco de configuração do Windows e execute os passos de instalação padrão do SO. Quando aparecer o ecrã a solicitar que carregue o controlador, selecione Browse (Procurar).
3. Insira a pen USB e, em seguida, procure a localização do controlador. Selecione primeiro AMD-RAID Bottom Device e clique em Next (Seguinte) para carregar o controlador. Em seguida, selecione AMD-RAID Controller e clique em Next (Seguinte) para carregar o controlador. Finalmente, continue a instalação do SO.

Instalação de Controladores

Depois de instalar o sistema operativo, irá aparecer uma caixa de diálogo no canto inferior direito do ambiente de trabalho a perguntar se pretende transferir e instalar os controladores e as aplicações GIGABYTE através do APP Center. Clique em Install (Instalar) para prosseguir com a instalação. (Na Configuração do BIOS, certifique-se de que Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install está definido para Enabled.)

Quando aparecer a caixa de diálogo do Contrato de Licença de Utilizador Final, prima <Accept> para instalar o APP Center. No ecrã do APP Center, selecione os controladores e as aplicações que pretende instalar e clique em Install (Instalar).

Antes da instalação, certifique-se de que o sistema está ligado à Internet.

Visite o website da GIGABYTE para obter mais informações sobre o software.

Visite o website da GIGABYTE para obter mais informações sobre a resolução de problemas.

Contacte-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Endereço: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte Técnico e Não Técnico (Vendas/Marketing): https://esupport.gigabyte.com
Endereço WEB (Inglês): https://www.gigabyte.com
Endereço WEB (Chinês): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Para enviar uma questão técnica ou não técnica (Vendas/Marketing), aceda a: https://esupport.gigabyte.com


Referências

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE X570S AORUS PRO AX - Manual da Placa Mãe

Idiomas disponíveis
