GIGABYTE GA-J3355N-D2P - Manual da Placa Mãe

Identificar a Revisão da sua Placa Mãe

O número de revisão na sua placa mãe tem esta aparência: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa mãe é 1.0. Verifique a revisão da sua placa mãe antes de atualizar a BIOS, os drivers ou ao procurar informações técnicas.
Exemplo:

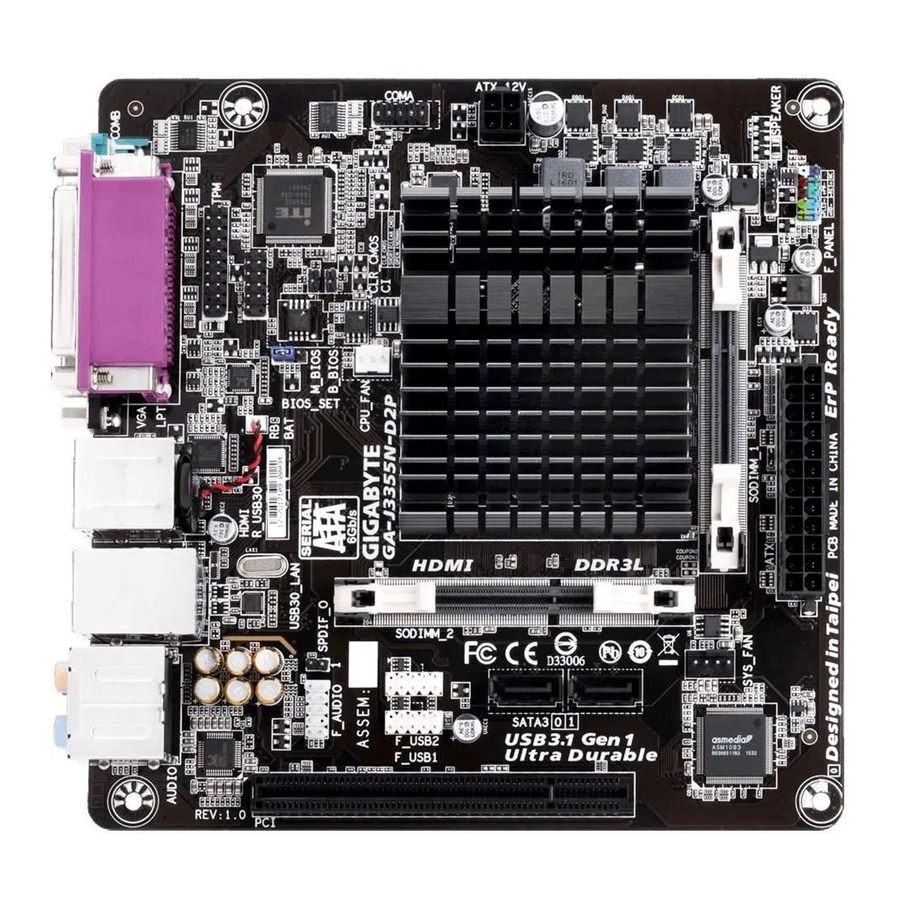

Layout da Placa Mãe GA-J3355N-D2P

Conteúdo da Caixa

• Placa mãe GA-J3355N-D2P
• Disco de drivers da placa mãe
• Manual do Utilizador
• Dois cabos SATA
• Proteção de E/S

* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Instalação de Hardware

Precauções de instalação

A placa-mãe contém inúmeros circuitos e componentes eletrónicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
• Antes da instalação, não remova ou quebre o autocolante S/N (número de série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
• Remova sempre a alimentação CA desligando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao ligar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estão ligados de forma firme e segura.
• Ao manusear a placa-mãe, evite tocar em quaisquer terminais ou conectores metálicos.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira ESD, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um contentor de proteção eletrostática.
• Antes de ligar ou desligar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão ligados.
• Para evitar danos na placa-mãe, não permita que os parafusos entrem em contacto com o circuito da placa-mãe ou os seus componentes.
• Certifique-se de que não há parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
• Não coloque o sistema de computador numa superfície irregular.
• Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
• Ligar a alimentação do computador durante o processo de instalação pode levar a danos nos componentes do sistema, bem como a danos físicos ao utilizador.
• Se não tiver certeza sobre quaisquer passos de instalação ou tiver um problema relacionado com o uso do produto, consulte um técnico de informática certificado.
• Se usar um adaptador, cabo de extensão ou régua de alimentação, certifique-se de consultar as respetivas instruções de instalação e/ou ligação à terra.

Especificações do Produto

CPU	Incorporado com um Intel ® Dual-Core Celeron ® J3355 SoC (2,5 GHz) * Não desmonte o SoC integrado e os dissipadores de calor sozinho para evitar danos nesses componentes. Cache de 2 MB
Memória	2 x sockets DDR3L SO-DIMM com suporte para até 16 GB de memória do sistema Arquitetura de memória de canal duplo Suporte para módulos de memória DDR3L de 1866/1600/1333 MHz Suporte para módulos de memória não ECC
Gráficos Integrados	Integrado no SoC: 1 x porta D-Sub, com suporte para uma resolução máxima de 1920x1200@60 Hz 1 x porta HDMI, com suporte para uma resolução máxima de 3840x2160@30 Hz
Áudio	Codec Realtek ® ALC887 Áudio de alta definição 2/4/5.1/7.1 canais
LAN	Chip LAN Realtek ® GbE (10/100/1000 Mbit)
Slots de Expansão	1 x slot PCI
Interface de Armazenamento	Integrado no SoC: 2 x conectores SATA 6Gb/s
USB	Integrado no SoC: 4 x portas USB 3.1 Gen 1 no painel traseiro 4 x portas USB 2.0/1.1 disponíveis através das headers USB internas
Conectores Internos	1 x conector de alimentação principal ATX de 24 pinos 1 x conector de alimentação ATX 12V de 4 pinos 2 x conectores SATA 6Gb/s 1 x header da ventoinha da CPU 1 x header da ventoinha do sistema 1 x header do painel frontal 1 x header de áudio do painel frontal 2 x headers USB 2.0/1.1 1 x header de saída S/PDIF 1 x header de porta serial 1 x header do Módulo de Plataforma Fidedigna (TPM) 1 x jumper Clear CMOS 1 x header de intrusão no chassis 1 x header do altifalante 1 x jumper da BIOS
Conectores do Painel Traseiro	1 x porta serial 1 x porta paralela 1 x porta D-Sub 1 x porta HDMI 4 x portas USB 3.1 Gen 1 1 x porta RJ-45 6 x jacks de áudio (Saída do Altifalante Central/Subwoofer, Saída do Altifalante Traseiro, Altifalante Lateral Out, Line In, Line Out, Mic In)
Controlador de E/S	Chip Controlador de E/S iTE ®
Monitorização de Hardware	Deteção de tensão Deteção de temperatura Deteção da velocidade da ventoinha Controlo da velocidade da ventoinha * Se a função de controlo da velocidade da ventoinha é suportada dependerá do cooler que instalar.
BIOS	Flash de 2 x 64 Mbit Uso da BIOS AMI UEFI licenciada PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Funcionalidades Exclusivas	Suporte para Xpress Install Suporte para @BIOS Suporte para APP Center * As aplicações disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicação também podem variar dependendo das especificações da placa-mãe.
Software Incluído	Norton ® Internet Security (versão OEM)
Sistema Operativo	Suporte para Windows 10 de 64 bits
Formato	Formato Mini-ITX; 17,0 cm x 17,0 cm

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e informações relacionadas ao produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de módulos de memória.

Visite a página Support\Utility List (Lista de utilitários de suporte) no site da GIGABYTE para transferir a versão mais recente das aplicações.

Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Instalar a memória

Leia as seguintes diretrizes antes de começar a instalar a memória:

• Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que a memória da mesma capacidade, marca, velocidade e chips seja usada. (Aceda ao site da GIGABYTE para obter as velocidades de memória e módulos de memória suportados mais recentes.)
• Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória pode ser instalado apenas numa direção. Se não conseguir inserir a memória, troque a direção.

Configuração de memória de canal duplo
Esta placa-mãe oferece dois sockets de memória e suporta a tecnologia de canal duplo. Após a instalação da memória, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória de canal duplo irá duplicar a largura de banda da memória original. Os dois sockets de memória são divididos em dois canais e cada canal tem um socket de memória da seguinte forma:
Canal A: SODIMM_1
Canal B: SODIMM_2

Devido às limitações do SoC, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo. Ao ativar o modo de canal duplo com dois módulos de memória, recomenda-se que a memória da mesma capacidade, marca, velocidade e chips seja usada para um desempenho ideal.

Instalar uma placa de expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

• Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que veio com a sua placa de expansão.
• Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Conectores do Painel Traseiro

1. Porta Paralela
   Utilize a porta paralela para ligar dispositivos como uma impressora, um scanner, etc. A porta paralela também é designada como porta de impressora.
2. Porta Série
   Utilize a porta série para ligar dispositivos como um rato, um modem ou outros periféricos.
3. Porta D-Sub
   A porta D-Sub suporta um conector D-Sub de 15 pinos e suporta uma resolução máxima de 1920x1200 a 60 Hz (as resoluções reais suportadas dependem do monitor que está a ser utilizado). Ligue um monitor que suporte ligação D-Sub a esta porta.
4. Porta USB 3.1 Gen 1
   A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB.
5. Porta HDMI
   A porta HDMI está em conformidade com HDCP e suporta os formatos Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 8 canais até 192 KHz/24 bits. Pode utilizar esta porta para ligar o seu monitor com suporte HDMI. A resolução máxima suportada é 3840x2160 a 30 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.
   Após instalar o dispositivo HDMI, certifique-se de que define o dispositivo de reprodução de som predefinido para HDMI. (O nome do item pode diferir dependendo do seu sistema operativo.)

   Configurações de Ecrã Duplo para a Placa Gráfica Integrada:
   As configurações de ecrã duplo são suportadas após instalar os controladores da motherboard no SO.
6. Porta RJ-45 LAN
   A porta Gigabit Ethernet LAN oferece ligação à Internet a uma taxa de dados até 1 Gbps. O seguinte descreve os estados dos LED da porta LAN.

LED de Ligação/Velocidade:

Estado	Descrição
Laranja	Taxa de dados de 1 Gbps
Verde	Taxa de dados de 100 Mbps
Desligado	Taxa de dados de 10 Mbps

LED de Atividade:

Estado	Descrição
A piscar	A transmissão ou receção de dados está a ocorrer
Desligado	Não está a ocorrer transmissão ou receção de dados

7. Saída de Coluna Central/Subwoofer (Laranja)
   Utilize esta tomada de áudio para ligar colunas centrais/subwoofer numa configuração de áudio de 5.1/7.1 canais.
8. Saída de Coluna Traseira (Preto)
   Esta tomada pode ser utilizada para ligar colunas traseiras numa configuração de áudio de 4/5.1/7.1 canais.
9. Saída de Coluna Lateral (Cinzento)
   Utilize esta tomada de áudio para ligar colunas laterais numa configuração de áudio de 7.1 canais.
10. Entrada de Linha (Azul)
    A tomada de entrada de linha. Utilize esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
11. Saída de Linha (Verde)
    A tomada de saída de linha. Utilize esta tomada de áudio para auscultadores ou colunas de 2 canais. Esta tomada pode ser utilizada para ligar colunas frontais numa configuração de áudio de 4/5.1/7.1 canais.
12. Entrada de Microfone (Rosa)
    A tomada de entrada de microfone.

Visite o site da GIGABYTE para obter mais informações sobre o software.

• Ao remover o cabo ligado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da motherboard.
• Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico no interior do conector do cabo.

Conectores internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN
5. SATA3 0/1
6. F_PANEL
7. F_AUDIO
8. BAT

9. F_USB1/F_USB2
10. COMA
11. TPM
12. SPEAKER
13. CLR_CMOS
14. CI
15. BIOS_SET
16. SPDIF_O

Leia as seguintes diretrizes antes de ligar dispositivos externos:

• Primeiro, certifique-se de que os seus dispositivos são compatíveis com os conectores que pretende ligar.
• Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada elétrica para evitar danos nos dispositivos.
• Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi fixado com segurança ao conector na motherboard.

1/2) ATX_12V/ATX (Conector de alimentação de 12 V 2x2 e conector de alimentação principal 2x12)
Com a utilização do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes na motherboard. Antes de ligar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Ligue o cabo de alimentação ao conector de alimentação na orientação correta. O conector de alimentação de 12 V fornece principalmente energia para a CPU. Se o conector de alimentação de 12 V não estiver ligado, o computador não irá iniciar.

3/4) CPU_FAN/SYS_FAN (Headers da ventoinha)
A motherboard tem um header da ventoinha da CPU de 3 pinos (CPU_FAN) e um header da ventoinha do sistema de 4 pinos (SYS_FAN). A maioria dos headers da ventoinha possui um design de inserção à prova de falhas. Ao ligar um cabo da ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade exige a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.

Estes headers da ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nos headers.

5. SATA3 0/1 (Conectores SATA 6Gb/s)
   Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com os padrões SATA 3Gb/s e SATA 1,5Gb/s. Cada conector SATA suporta um único dispositivo SATA.


6. F_PANEL (Header do painel frontal)
   Ligue o interruptor de alimentação, o interruptor de reset e o indicador de estado do sistema no chassis a este header de acordo com as atribuições de pinos abaixo. Observe os pinos positivos e negativos antes de ligar os cabos.


• PLED (LED de alimentação, Amarelo):

  Liga-se ao indicador de estado de alimentação no painel frontal do chassis. O LED está ligado quando o sistema está em funcionamento. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

• PW (Interruptor de alimentação, Vermelho): Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o sistema utilizando o interruptor de alimentação (consulte "Configuração da BIOS", "Chipset" para obter mais informações).
• HD (LED de atividade do disco rígido, Azul): Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a escrever dados.
• RES (Interruptor de reset, Verde): Liga-se ao interruptor de reset no painel frontal do chassis. Prima o interruptor de reset para reiniciar o computador se o computador bloquear e não conseguir realizar um reinício normal.
• NC (Roxo): Sem ligação.

O design do painel frontal pode variar consoante o chassis. Um módulo do painel frontal consiste principalmente no interruptor de alimentação, interruptor de reset, LED de alimentação, LED de atividade do disco rígido, etc. Ao ligar o módulo do painel frontal do chassis a este header, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.

7. F_AUDIO (Header de áudio do painel frontal)
   O header de áudio do painel frontal suporta áudio de alta definição (HD) Intel e áudio AC'97. Pode ligar o módulo de áudio do painel frontal do chassis a este header. Certifique-se de que as atribuições dos fios do conector do módulo correspondem às atribuições dos pinos do header da motherboard. A ligação incorreta entre o conector do módulo e o header da motherboard fará com que o dispositivo não consiga funcionar ou até mesmo danificá-lo.


• O header de áudio do painel frontal suporta áudio HD por predefinição.
• Os sinais de áudio estarão presentes em ambas as ligações de áudio do painel frontal e traseiro em simultâneo.
• Alguns chassis fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem diferentes atribuições de fios, contacte o fabricante do chassis.

8. BAT (Bateria)
   A bateria fornece energia para manter os valores (como as configurações da BIOS, informações de data e hora) no CMOS quando o computador é desligado. Substitua a bateria quando a voltagem da bateria baixar para um nível baixo, ou os valores do CMOS poderão não ser precisos ou poderão ser perdidos.

Pode limpar os valores do CMOS removendo o cabo da bateria:

1. Desligue o computador e desligue o cabo de alimentação.
2. Desligue o cabo da bateria do header do cabo da bateria e espere um minuto.
3. Ligue o cabo da bateria.
4. Ligue o cabo de alimentação e reinicie o computador.

• Desligue sempre o computador e desligue o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Podem ocorrer danos nos seus dispositivos se a bateria for substituída por um modelo incorreto.
• Contacte o local de compra ou o revendedor local se não conseguir substituir a bateria sozinho ou não tiver a certeza sobre o modelo da bateria.
• Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar virado para cima).
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

9. F_USB1/F_USB2 (Headers USB 2.0/1.1)
   Os headers estão em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o revendedor local.


• Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao header USB.
• Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada elétrica para evitar danos no suporte USB.

10. COMA (Header da porta série)
    O header COM pode fornecer uma porta série através de um cabo de porta COM opcional. Para adquirir o cabo de porta COM opcional, contacte o revendedor local.


11. TPM (Header do módulo de plataforma fidedigna)
    Pode ligar um TPM (Trusted Platform Module - Módulo de plataforma fidedigna) a este header.


12. SPEAKER (Header do altifalante)
    Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de arranque do sistema emitindo um código sonoro. Um único sinal sonoro curto será ouvido se não for detetado nenhum problema no arranque do sistema.


13. CLR_CMOS (Jumper Clear CMOS)
    Utilize este jumper para limpar a configuração da BIOS e repor os valores do CMOS para os predefinidos de fábrica. Para limpar os valores do CMOS, utilize um objeto de metal como uma chave de fendas para tocar nos dois pinos durante alguns segundos.


• Desligue sempre o computador e desligue o cabo de alimentação da tomada elétrica antes de limpar os valores do CMOS.
• Após o reinício do sistema, aceda à Configuração da BIOS para carregar os predefinidos de fábrica (selecione Load Optimized Defaults - Carregar predefinições otimizadas) ou configure manualmente as definições da BIOS (consulte "Configuração da BIOS" para obter as configurações da BIOS).

14. CI (Header de intrusão do chassis)
    Esta motherboard fornece uma funcionalidade de deteção do chassis que deteta se a tampa do chassis foi removida. Esta função exige um chassis com design de deteção de intrusão do chassis.


15. BIOS_SET
    Este jumper permite-lhe alternar entre a BIOS principal e a BIOS de cópia de segurança colocando a tampa do jumper nos pinos conforme indicado abaixo. Coloque a tampa sobre os pinos 1-2 para ativar a BIOS principal ou os pinos 2-3 para ativar a BIOS de cópia de segurança.


16. SPDIF_O (Header de saída S/PDIF)
    Este header suporta a saída S/PDIF digital e liga um cabo de áudio digital S/PDIF (fornecido por placas de expansão) para saída de áudio digital da sua motherboard para determinadas placas de expansão, como placas gráficas e placas de som. Por exemplo, algumas placas gráficas podem exigir que utilize um cabo de áudio digital S/PDIF para saída de áudio digital da sua motherboard para a sua placa gráfica se pretender ligar um ecrã HDMI à placa gráfica e ter saída de áudio digital do ecrã HDMI ao mesmo tempo. Para obter informações sobre como ligar o cabo de áudio digital S/PDIF, leia atentamente o manual da sua placa de expansão.


Configuração do BIOS

O BIOS (Basic Input and Output System) regista os parâmetros de hardware do sistema na CMOS na motherboard. As suas principais funções incluem a realização do Power-On Self-Test (POST) durante o arranque do sistema, o guardar dos parâmetros do sistema e o carregamento do sistema operativo, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao utilizador modificar as definições de configuração básicas do sistema ou ativar determinadas funcionalidades do sistema. Quando a alimentação é desligada, a bateria na motherboard fornece a energia necessária à CMOS para manter os valores de configuração na CMOS.
Para aceder ao programa de Configuração do BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada. Para atualizar o BIOS, utilize a ferramenta @BIOS da GIGABYTE, que é uma ferramenta baseada no Windows que procura e transfere a versão mais recente do BIOS da Internet e atualiza o BIOS.

• Uma vez que a atualização do BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual do BIOS, recomenda-se que não atualize o BIOS. Para atualizar o BIOS, faça-o com precaução. A atualização inadequada do BIOS pode resultar num mau funcionamento do sistema.
• Recomenda-se que não altere as definições predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Restaurar Predefinições" neste capítulo ou as introduções do jumper da bateria/limpeza da CMOS no Capítulo de Hardware de Instalação para saber como limpar os valores da CMOS.)

Ecrã de arranque

O seguinte ecrã com o logótipo de arranque aparecerá quando o computador arrancar.

Principal

Depois de entrar no programa de Configuração do BIOS, o Menu Principal (conforme apresentado abaixo) aparece no ecrã. Utilize as teclas de seta para se mover entre os itens e prima <Enter> para aceitar ou entrar num submenu.

Ajuda do Menu Principal
A descrição no ecrã de uma opção de configuração destacada é apresentada na linha inferior do Menu Principal.

Ajuda do Submenu
Enquanto estiver num submenu, prima <F1> para apresentar um ecrã de ajuda (Ajuda Geral) das teclas de função disponíveis para o menu. Prima <Esc> para sair do ecrã de ajuda. A ajuda para cada item está no bloco Ajuda do Item no lado direito do submenu.

(Exemplo de Versão do BIOS: F1a)

• Quando o sistema não estiver estável como habitualmente, selecione o item Load Optimized Defaults (Carregar predefinições otimizadas) para definir o seu sistema para as suas predefinições.
• Os menus de Configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão do BIOS.

Esta secção fornece informações sobre o modelo da sua motherboard e a versão do BIOS. Também pode selecionar o idioma predefinido utilizado pelo BIOS e definir manualmente a hora do sistema.

Idioma do Sistema
Seleciona o idioma predefinido utilizado pelo BIOS.

Data do Sistema
Define a data do sistema. O formato da data é semana (apenas de leitura), mês, dia e ano. Utilize <Tab> para alternar entre os campos Mês, Dia e Ano e utilize a tecla <+> ou <-> para definir o valor desejado.

Hora do Sistema
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Tab> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <+> ou <-> para definir o valor desejado.

Nível de Acesso
Apresenta o nível de acesso atual dependendo do tipo de proteção por palavra-passe utilizada. (Se não for definida nenhuma palavra-passe, a predefinição será apresentada como Administrator.) O nível de Administrador permite-lhe fazer alterações a todas as definições do BIOS; o nível de Utilizador apenas lhe permite fazer alterações a determinadas definições do BIOS, mas não a todas.

Avançado

Controlador LAN OnBoard
Ativa ou desativa a função LAN integrada. (Predefinição: Ativado) Se pretender instalar uma placa de rede adicional de terceiros em vez de utilizar a LAN integrada, defina este item como Desativado.

Carregamento de energia
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com carga baixa, uma autoproteção será ativada, fazendo com que esta desligue ou falhe. Se isto ocorrer, defina como Ativado. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Automático)

Soft-Off por PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.
Instant-Off Prima o botão de alimentação e o sistema será desligado instantaneamente. (Predefinição)
Atraso de 4 segundos. Prima e mantenha premido o botão de alimentação durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará no modo de suspensão.

Ecrã principal
Especifica o primeiro início do ecrã do monitor a partir da placa gráfica PCI instalada ou dos gráficos integrados.
IGD Define os gráficos integrados como o primeiro ecrã. (Predefinição)
PCI Define a placa gráfica no slot PCI como o primeiro ecrã.

Solução alternativa VGA PCIE
Permite aumentar a compatibilidade da placa gráfica PCI. (Predefinição: Desativado)

ErP
Determina se o sistema deve consumir a menor energia possível no estado S5 (desligamento). (Predefinição: Desativado) Nota: Quando este item está definido como Ativado, as seguintes funções ficarão indisponíveis: Retomar por alarme, ativação de evento PME, ligar por rato, ligar por teclado e ativar na LAN.

Controlador da família Realtek PCIe GBE
Este submenu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.

Computação fiável
Ativa ou desativa o Módulo de plataforma fiável (TPM).

Configuração IT8686 Super IO
Esta secção fornece informações sobre o chip super I/O e permite configurar a porta série e a porta paralela.

Monitor de hardware
Temperatura da CPU/Temperatura do sistema Apresenta a temperatura atual da CPU/do sistema.
Velocidade da ventoinha da CPU/do sistema Apresenta as velocidades atuais da ventoinha da CPU/do sistema.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ Apresenta as tensões atuais do sistema.

Funções diversas SIO
AC BACK
Determina o estado do sistema após o retorno da energia de uma perda de energia CA.
Memória O sistema regressa ao seu último estado de ativação conhecido após o retorno da energia CA.
Sempre ligado O sistema é ligado após o retorno da energia CA.
Sempre desligado O sistema permanece desligado após o retorno da energia CA. (Predefinição)

Caixa aberta
Apresenta o estado de deteção do dispositivo de deteção de intrusão no chassis ligado ao conetor CI da placa-mãe. Se a tampa do chassis do sistema for removida, este campo apresentará "Abrir", caso contrário, apresentará "Fechar". Para limpar o registo de estado de intrusão no chassis, defina Repor estado de caixa aberta como Ativado, guarde as definições no CMOS e, em seguida, reinicie o sistema.

Repor estado de caixa aberta
Desativado Mantém ou limpa o registo do estado de intrusão no chassis anterior. (Predefinição)
Ativado Limpa o registo do estado de intrusão no chassis anterior e o campo Caixa aberta apresentará "Não" no próximo arranque.

Aviso de intrusão na caixa
Permite determinar se pretende apresentar a notificação de intrusão no chassis no arranque do sistema. (Predefinição: Desativado)

Configuração da CPU

Gestão de energia da CPU
EIST
Ativa ou desativa a tecnologia Enhanced Intel ® Speed Step (EIST). Dependendo do carregamento da CPU, a tecnologia Intel EIST pode diminuir de forma dinâmica e eficaz a tensão e a frequência do núcleo da CPU para diminuir o consumo médio de energia e a produção de calor. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Ativado)

Modo Turbo
Permite determinar se pretende ativar a tecnologia Intel ® CPU Turbo Boost. (Predefinição: Ativado)

C-States
Ativa ou desativa o suporte para C-States. (Predefinição: Ativado)

Enhanced C-states
Permite determinar se pretende que a CPU entre nos estados C. Quando ativado, a frequência do núcleo da CPU será reduzida durante o estado de paragem do sistema para diminuir o consumo de energia. Este item só pode ser configurado quando C-States está ativado. (Predefinição: Ativado)

Núcleos de processador ativos
Permite selecionar o número de núcleos de CPU a ativar. (Predefinição: Desativado)

Tecnologia de virtualização Intel
Ativa ou desativa a tecnologia de virtualização Intel ®. A virtualização melhorada pela tecnologia de virtualização Intel ® permitirá que uma plataforma execute vários sistemas operativos e aplicações em partições independentes. Com a virtualização, um sistema informático pode funcionar como vários sistemas virtuais. (Predefinição: Ativado)

VT-d
Ativa ou desativa a tecnologia de virtualização Intel ® para E/S direcionada. (Predefinição: Desativado)

Configuração da pilha de rede
Pilha de rede
Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, tal como instalar o SO a partir do servidor Windows Deployment Services. (Predefinição: Desativado)

Suporte Ipv4 PXE
Ativa ou desativa o suporte IPv4 PXE. Este item só pode ser configurado quando Pilha de rede está ativado.

Suporte Ipv4 HTTP
Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só pode ser configurado quando Pilha de rede está ativado.

Suporte Ipv6 PXE
Ativa ou desativa o suporte IPv6 PXE. Este item só pode ser configurado quando Pilha de rede está ativado.

Suporte Ipv6 HTTP
Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só pode ser configurado quando Pilha de rede está ativado.

Tempo de espera de arranque PXE
Permite configurar quanto tempo esperar antes de poder premir <Esc> para anular o arranque PXE. Este item só pode ser configurado quando Pilha de rede está ativado. (Predefinição: 0)

Contagem de deteção de suportes de dados
Permite definir o número de vezes para verificar a presença de suportes de dados. Este item só pode ser configurado quando Pilha de rede está ativado. (Predefinição: 1)

Configuração CSM
Suporte CSM
Ativa ou desativa o UEFI CSM (Módulo de suporte de compatibilidade) para suportar um processo de arranque de PC legado.
Ativado Ativa o UEFI CSM. (Predefinição)
Desativado Desativa o UEFI CSM e suporta apenas o processo de arranque UEFI BIOS.

Rede
Permite selecionar se pretende ativar a opção UEFI ou legado ROM para o controlador LAN.
Não iniciar Desativa a opção ROM.
UEFI Ativa apenas a opção UEFI ROM. (Predefinição)
Legado Ativa apenas a opção legado ROM. Este item só pode ser configurado quando Suporte CSM está definido como Ativado.

Armazenamento
Permite selecionar se pretende ativar a opção UEFI ou legado ROM para o controlador do dispositivo de armazenamento.
Não iniciar Desativa a opção ROM.
UEFI Ativa apenas a opção UEFI ROM. (Predefinição)
Legado Ativa apenas a opção legado ROM. Este item só pode ser configurado quando Suporte CSM está definido como Ativado.

Vídeo
Permite selecionar se pretende ativar a opção UEFI ou legado ROM para o controlador de gráficos.
Não iniciar Desativa a opção ROM.
UEFI Ativa apenas a opção UEFI ROM. (Predefinição)
Legado Ativa apenas a opção legado ROM. Este item só pode ser configurado quando Suporte CSM está definido como Ativado.

Outros dispositivos PCI
Permite selecionar se pretende ativar a opção UEFI ou Legado ROM para o controlador do dispositivo PCI que não os controladores LAN, dispositivo de armazenamento e gráficos.
Não iniciar Desativa a opção ROM.
UEFI Ativa apenas a opção UEFI ROM. (Predefinição)
Legado Ativa apenas a opção legado ROM. Este item só pode ser configurado quando Suporte CSM está definido como Ativado.

Configuração USB
Funcionalidade USB integrada
Ativa ou desativa a função USB integrada. (Predefinição: Ativado)

Suporte USB legado
Permite que o teclado/rato USB seja utilizado no MS-DOS. (Predefinição: Ativado)

Entrega XHCI
Determina se pretende ativar a funcionalidade de entrega XHCI para um sistema operativo sem suporte de entrega XHCI. (Predefinição: Ativado)

Suporte de controlador de armazenamento em massa USB
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado)

Dispositivos de armazenamento USB
Apresenta uma lista de dispositivos de armazenamento em massa USB ligados. Este item só aparece quando um dispositivo de armazenamento USB está instalado.

Segurança

Configurar palavra-passe de administrador
Permite configurar uma palavra-passe de administrador. Prima <Enter> neste item, introduza a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido que confirme a palavra-passe. Introduza a palavra-passe novamente e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite-lhe fazer alterações a todas as definições da BIOS.

Palavra-passe de utilizador
Permite configurar uma palavra-passe de utilizador. Prima <Enter> neste item, introduza a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido que confirme a palavra-passe. Introduza a palavra-passe novamente e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. No entanto, a palavra-passe de utilizador apenas lhe permite fazer alterações a determinadas definições da BIOS, mas não a todas. Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando lhe for pedida a palavra-passe, introduza primeiro a correta. Quando lhe for pedida uma nova palavra-passe, prima <Enter> sem introduzir qualquer palavra-passe. Prima <Enter> novamente quando lhe for pedido para confirmar. NOTA: Antes de definir a Palavra-passe de utilizador, certifique-se de que define primeiro a Palavra-passe de administrador.

Configuração de segurança do HDD
Apresenta uma lista de discos rígidos ligados e permite definir uma palavra-passe para um disco rígido específico. Este item surge apenas quando um disco rígido está instalado.

Arranque seguro
Modo do sistema
Apresenta o modo do sistema atual.

Arranque seguro
Apresenta o estado de arranque seguro atual.

Chaves do fornecedor
Apresenta as chaves do fornecedor.

Tentar Arranque Seguro
Ativa ou desativa a função de arranque seguro. O Arranque Seguro requer que todas as aplicações que estão a ser executadas
durante o processo de arranque sejam pré-assinadas com certificados digitais válidos. Desta forma, o sistema sabe que todos
os ficheiros que estão a ser carregados antes de o Windows 8 carregar e chegar ao ecrã de início de sessão não foram adulterados.
(Predefinição: Desativado)

Modo de Arranque Seguro
Permite configurar o modo de arranque seguro. (Predefinição: Personalizado)

Gestão de Chaves
Esta secção faculta-lhe opções de configuração para a chave de arranque seguro

Arranque

Tempo limite do pedido de configuração
Permite configurar o número de segundos que permanece no ecrã do pedido de configuração da BIOS. (Predefinição: 1)

Estado do Bloq. Num no arranque
Ativa ou desativa a funcionalidade Bloq. Num no teclado numérico do teclado após o POST. (Predefinição: Ligado)

Mostrar LOGOTIPO em ecrã completo
Permite determinar se pretende apresentar o Logótipo da GIGABYTE no arranque do sistema. Desativado ignora o Logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado)

Prioridades de Opções de Arranque #1/2
Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Os dispositivos de armazenamento amovíveis que suportam o formato GPT serão prefixados com a cadeia "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporta o particionamento GPT, selecione o dispositivo prefixado com a cadeia "UEFI:".
Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 10 de 64 bits e que está prefixada com a cadeia "UEFI:".

Prioridades BBS da Unidade de Disco Rígido/Unidade de CD/DVD ROM/Unidade de Disquetes/Dispositivo de Rede
Especifica a ordem de arranque para um tipo de dispositivo específico, como discos rígidos, unidades óticas, unidades de disquetes e dispositivos que suportam a função Arranque a partir da LAN, etc. Prima <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão ligados. Este item está presente apenas se estiver instalado pelo menos um dispositivo para este tipo.

Arranque rápido
Ativa ou desativa o Arranque Rápido para encurtar o processo de arranque do SO. Ultra Rápido proporciona a velocidade de arranque mais rápida. (Predefinição: Desativado)

Suporte SATA
Todos os Dispositivos Sata Todos os dispositivos SATA estão funcionais no sistema operativo e durante o POST. (Predefinição)
Último HDD de Arranque Apenas Exceto para a unidade de arranque anterior, todos os dispositivos SATA são desativados antes de o processo de arranque do SO ser concluído. Este item só é configurável quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.

Suporte VGA
Permite selecionar que tipo de sistema operativo pretende arrancar.
Auto Ativa apenas a ROM de opção legado.
Controlador EFI Ativa a ROM de opção EFI. (Predefinição) Este item só é configurável quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.

Suporte USB
Desativado Todos os dispositivos USB são desativados antes de o processo de arranque do SO ser concluído.
Inicialização Completa Todos os dispositivos USB estão funcionais no sistema operativo e durante o POST.
Inicialização Parcial Parte dos dispositivos USB são desativados antes de o processo de arranque do SO ser concluído. (Predefinição) Este item só é configurável quando o Arranque Rápido está definido como Ativado. Esta função é desativada quando o Arranque Rápido está definido como Ultra Rápido.

Suporte de Dispositivos PS2
Desativar Todos os dispositivos PS/2 são desativados antes de o processo de arranque do SO ser concluído.
Ativar Todos os dispositivos PS/2 estão funcionais no sistema operativo e durante o POST. (Predefinição) Este item só é configurável quando o Arranque Rápido está definido como Ativado. Esta função é desativada quando o Arranque Rápido está definido como Ultra Rápido.

Suporte de Controlador de Pilha de Rede
Desativar Desativa o arranque a partir da rede. (Predefinição)
Ativar Ativa o arranque a partir da rede. Este item só é configurável quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.

Nova Política de Opções de Arranque
Permite determinar se pretende alterar a ordem de arranque quando um novo dispositivo é adicionado.
Predefinição Mantém as definições de ordem de arranque anteriores. (Predefinição)
Colocar Primeiro Define o dispositivo recentemente adicionado como o primeiro dispositivo de arranque.
Colocar por Último Define o dispositivo recentemente adicionado como o último dispositivo de arranque.

Guardar e Sair

Guardar Alterações e Sair
Prima <Enter> neste item e selecione Sim. Isto guarda as alterações na CMOS e sai do programa de Configuração da BIOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal de Configuração da BIOS.

Descartar Alterações e Sair
Prima <Enter> neste item e selecione Sim. Isto sai da Configuração da BIOS sem guardar as alterações feitas na Configuração da BIOS na CMOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal de Configuração da BIOS.

Guardar Alterações
Prima <Enter> neste item e selecione Sim para guardar as alterações na CMOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal de Configuração da BIOS.

Descartar Alterações
Prima <Enter> neste item e selecione Sim para cancelar as alterações da BIOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal de Configuração da BIOS.

Restaurar Predefinições
Prima <Enter> neste item e selecione Sim para carregar as definições predefinidas de fábrica da BIOS. As definições predefinidas da BIOS ajudam o sistema a funcionar no estado ideal. Carregue sempre as predefinições Otimizadas após atualizar a BIOS ou após limpar os valores da CMOS.

Guardar como Predefinições de Utilizador
Guarda as definições atuais da BIOS como definições predefinidas definidas pelo utilizador.

Restaurar Predefinições de Utilizador
Carrega as definições predefinidas definidas pelo utilizador para todas as opções da BIOS.

Substituir Arranque
Permite selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Sim para confirmar. O seu sistema irá reiniciar automaticamente e arrancar a partir desse dispositivo.

Iniciar Shell EFI a partir do dispositivo do sistema de ficheiros
Permite iniciar a aplicação Shell EFI (shell.efi) a partir de um dos dispositivos do sistema de ficheiros disponíveis. Prima <Enter> nesta opção e o sistema irá reiniciar automaticamente para o ecrã Shell EFI.

Instalação de Drivers

• Antes de instalar os drivers, instale primeiro o sistema operativo.
• Após instalar o sistema operativo, insira o disco de drivers da motherboard na sua unidade ótica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito do ecrã e selecione "Executar Run.exe". (Ou vá a O Meu Computador, faça duplo clique na unidade ótica e execute o programa Run.exe.)

O "Xpress Install" irá automaticamente analisar o seu sistema e, em seguida, listar todos os drivers que são recomendados para instalar. Pode clicar no botão Xpress Install e o "Xpress Install" irá instalar todos os drivers selecionados. Ou clique na seta para instalar individualmente os drivers de que necessita.

Contacte-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Morada: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte Técnico e Não Técnico (Vendas/Marketing): http://esupport.gigabyte.com
Endereço WEB (Inglês): http://www.gigabyte.com
Endereço WEB (Chinês): http://www.gigabyte.tw

• GIGABYTE eSupport Para submeter uma questão técnica ou não técnica (Vendas/Marketing), por favor, ligue-se a: http://esupport.gigabyte.com


Referências

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE GA-J3355N-D2P - Manual da Placa Mãe

Idiomas disponíveis
