GIGABYTE GA-J3355N-D2P - Manual da placa-mãe

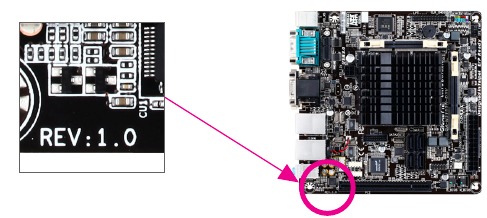

Identificando a revisão da sua placa-mãe

O número de revisão na sua placa-mãe se parece com isto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar a BIOS, os drivers ou ao procurar informações técnicas.
Exemplo:

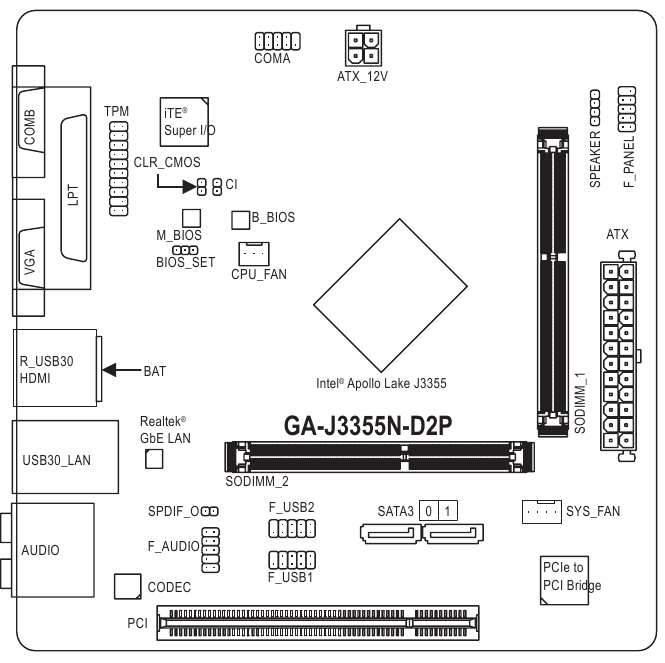

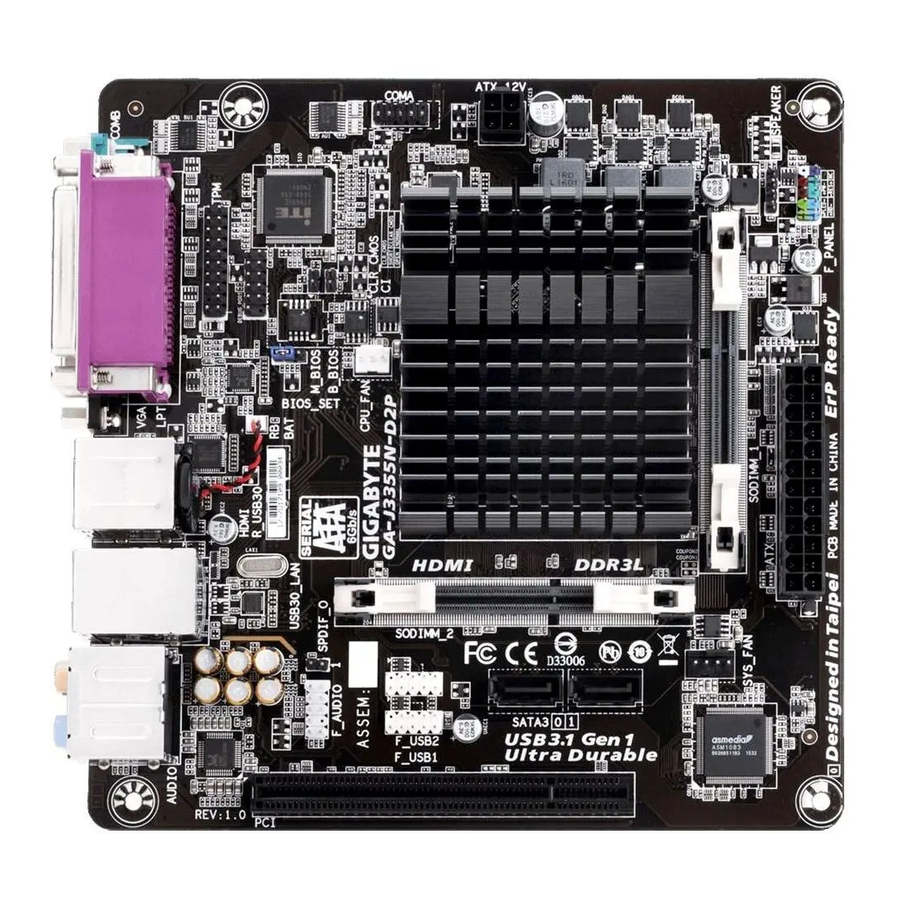

Layout da placa-mãe GA-J3355N-D2P

Conteúdo da caixa

• Placa-mãe GA-J3355N-D2P
• Disco de drivers da placa-mãe
• Manual do usuário
• Dois cabos SATA
• Painel I/O

* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que você obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Instalação de Hardware

Precauções de Instalação

A placa-mãe contém vários circuitos e componentes eletrônicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do usuário e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassi seja adequado para a placa-mãe.
• Antes da instalação, não remova ou quebre o adesivo de S/N (Número de Série) da placa-mãe ou o adesivo de garantia fornecido pelo seu revendedor. Esses adesivos são necessários para a validação da garantia.
• Sempre remova a alimentação CA desconectando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que eles estejam conectados com firmeza e segurança.
• Ao manusear a placa-mãe, evite tocar em qualquer fio ou conector de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrônicos, como uma placa-mãe, CPU ou memória. Se você não tiver uma pulseira antiestática, mantenha as mãos secas e primeiro toque em um objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a sobre uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão conectados.
• Para evitar danos à placa-mãe, não permita que os parafusos entrem em contato com o circuito da placa-mãe ou seus componentes.
• Certifique-se de que não haja parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro do gabinete do computador.
• Não coloque o sistema de computador em uma superfície irregular.
• Não coloque o sistema de computador em um ambiente de alta temperatura ou úmido.
• Ligar a alimentação do computador durante o processo de instalação pode danificar os componentes do sistema, bem como causar danos físicos ao usuário.
• Se você não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
• Se você usar um adaptador, cabo de alimentação de extensão ou régua de energia, certifique-se de consultar as instruções de instalação e/ou aterramento.

Especificações do Produto

CPU	Integrado com um Intel ® Dual-Core Celeron ® J3355 SoC (2,5 GHz) * Não desmonte o SoC integrado e os dissipadores de calor sozinho para evitar danos a esses componentes. Cache de 2 MB
Memória	2 soquetes DDR3L SO-DIMM que suportam até 16 GB de memória do sistema Arquitetura de memória de canal duplo Suporte para módulos de memória DDR3L 1866/1600/1333 MHz Suporte para módulos de memória não ECC
Gráficos Onboard	Integrado no SoC: 1 porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz 1 porta HDMI, suportando uma resolução máxima de 3840x2160@30 Hz
Áudio	Codec Realtek ® ALC887 Áudio de alta definição 2/4/5.1/7.1 canais
LAN	Chip Realtek ® GbE LAN (10/100/1000 Mbit)
Slots de Expansão	1 slot PCI
Interface de Armazenamento	Integrado no SoC: 2 conectores SATA 6Gb/s
USB	Integrado no SoC: 4 portas USB 3.1 Gen 1 no painel traseiro 4 portas USB 2.0/1.1 disponíveis através dos headers USB internos
Conectores Internos	1 conector de alimentação principal ATX de 24 pinos 1 conector de alimentação ATX 12V de 4 pinos 2 conectores SATA 6Gb/s 1 header de ventilador da CPU 1 header de ventilador do sistema 1 header do painel frontal 1 header de áudio do painel frontal 2 headers USB 2.0/1.1 1 header de saída S/PDIF 1 header de porta serial 1 header de Módulo de Plataforma Confiável (TPM) 1 jumper Clear CMOS 1 header de intrusão do chassi 1 header de alto-falante 1 jumper BIOS
Conectores do Painel Traseiro	1 porta serial 1 porta paralela 1 porta D-Sub 1 porta HDMI 4 portas USB 3.1 Gen 1 1 porta RJ-45 6 conectores de áudio (Saída de Alto-falante Central/Subwoofer, Saída de Alto-falante Traseiro, Alto-falante Lateral Out, Line In, Line Out, Mic In)
Controlador de E/S	Chip Controlador de E/S iTE ®
Monitoramento de Hardware	Detecção de tensão Detecção de temperatura Detecção de velocidade da ventoinha Controle de velocidade da ventoinha * Se a função de controle de velocidade da ventoinha é suportada dependerá do cooler que você instalar.
BIOS	Flash de 2 x 64 Mbit Uso do AMI UEFI BIOS licenciado PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

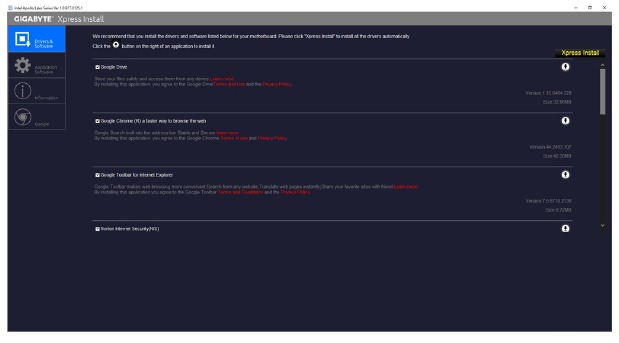

Recursos Únicos	Suporte para Xpress Install Suporte para @BIOS Suporte para APP Center * Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Software Incluído	Norton ® Internet Security (versão OEM)
Sistema Operacional	Suporte para Windows 10 64-bit
Fator de Forma	Fator de forma Mini-ITX; 17,0 cm x 17,0 cm

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações nas especificações do produto e nas informações relacionadas ao produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de módulos de memória.

Visite a página Support\Utility List (Lista de utilitários de suporte) no site da GIGABYTE para baixar a versão mais recente dos aplicativos.

Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Instalando a Memória

Leia as seguintes diretrizes antes de começar a instalar a memória:

• Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que a memória de mesma capacidade, marca, velocidade e chips seja usada. (Acesse o site da GIGABYTE para obter as velocidades de memória e módulos de memória suportados mais recentes.)
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a memória para evitar danos ao hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado em uma direção. Se você não conseguir inserir a memória, mude a direção.

Configuração de Memória de Canal Duplo
Esta placa-mãe fornece dois soquetes de memória e suporta a tecnologia de canal duplo. Depois que a memória é instalada, o BIOS detectará automaticamente as especificações e a capacidade da memória. Habilitar o modo de memória de canal duplo dobrará a largura de banda de memória original. Os dois soquetes de memória são divididos em dois canais e cada canal tem um soquete de memória como a seguir:
Canal A: SODIMM_1
Canal B: SODIMM_2

Devido às limitações do SoC, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo. Ao habilitar o modo de canal duplo com dois módulos de memória, recomenda-se que a memória da mesma capacidade, marca, velocidade e chips seja usada para um desempenho ideal.

Instalando uma Placa de Expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

• Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que veio com sua placa de expansão.
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos ao hardware.

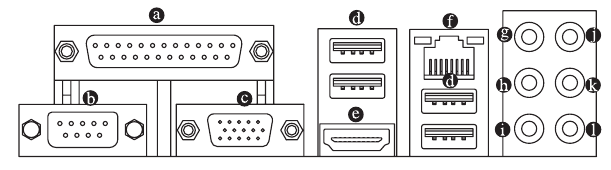

Conectores do painel traseiro

1. Porta paralela
   Use a porta paralela para conectar dispositivos como impressora, scanner, etc. A porta paralela também é chamada de porta de impressora.
2. Porta Serial
   Use a porta serial para conectar dispositivos como mouse, modem ou outros periféricos.
3. Porta D-Sub
   A porta D-Sub oferece suporte a um conector D-Sub de 15 pinos e oferece suporte a uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está sendo usado). Conecte um monitor que ofereça suporte à conexão D-Sub a esta porta.
4. Porta USB 3.1 Gen 1
   A porta USB 3.1 Gen 1 oferece suporte à especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
5. Porta HDMI
   A porta HDMI está em conformidade com HDCP e oferece suporte aos formatos Dolby TrueHD e DTS HD Master Audio. Também oferece suporte a saída de áudio LPCM de 8 canais de até 192KHz/24bit. Você pode usar esta porta para conectar seu monitor compatível com HDMI. A resolução máxima suportada é 3840x2160@30 Hz, mas as resoluções reais suportadas dependem do monitor que está sendo usado.
   Após instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som padrão para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operacional.)

   Configurações de tela dupla para os gráficos integrados:
   As configurações de tela dupla são suportadas depois que você instala os drivers da placa-mãe no sistema operacional.
6. Porta RJ-45 LAN
   A porta Gigabit Ethernet LAN fornece conexão à Internet com taxa de dados de até 1 Gbps. A seguir, são descritos os estados dos LEDs da porta LAN.

LED de conexão/velocidade:

Estado	Descrição
Laranja	Taxa de dados de 1 Gbps
Verde	Taxa de dados de 100 Mbps
Desligado	Taxa de dados de 10 Mbps

LED de atividade:

Estado	Descrição
Piscando	Transmissão ou recebimento de dados em andamento
Desligado	Nenhuma transmissão ou recebimento de dados em andamento

7. Saída para alto-falante central/subwoofer (laranja)
   Use este conector de áudio para conectar alto-falantes centrais/subwoofer em uma configuração de áudio de 5.1/7.1 canais.
8. Saída para alto-falante traseiro (preto)
   Este conector pode ser usado para conectar alto-falantes traseiros em uma configuração de áudio de 4/5.1/7.1 canais.
9. Saída para alto-falante lateral (cinza)
   Use este conector de áudio para conectar alto-falantes laterais em uma configuração de áudio de 7.1 canais.
10. Entrada de linha (azul)
    O conector de entrada de linha. Use este conector de áudio para dispositivos de entrada de linha, como unidade óptica, walkman, etc.
11. Saída de linha (verde)
    O conector de saída de linha. Use este conector de áudio para fone de ouvido ou alto-falante de 2 canais. Este conector pode ser usado para conectar alto-falantes frontais em uma configuração de áudio de 4/5.1/7.1 canais.
12. Entrada de microfone (rosa)
    O conector de entrada de microfone.

Visite o site da GIGABYTE para obter mais informações sobre o software.

• Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
• Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito dentro do conector do cabo.

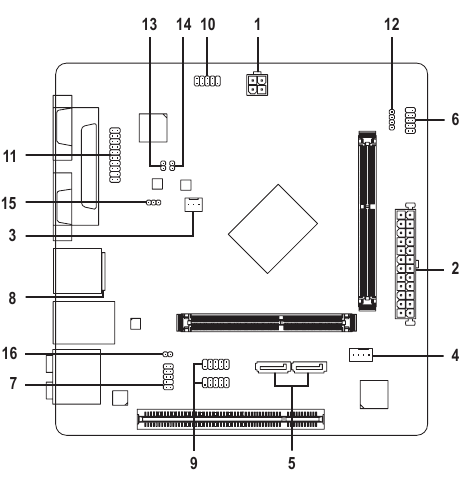

Conectores internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN
5. SATA3 0/1
6. F_PANEL
7. F_AUDIO
8. BAT

9. F_USB1/F_USB2
10. COMA
11. TPM
12. SPEAKER
13. CLR_CMOS
14. CI
15. BIOS_SET
16. SPDIF_O

Leia as seguintes diretrizes antes de conectar dispositivos externos:

• Primeiro, certifique-se de que seus dispositivos são compatíveis com os conectores que você deseja conectar.
• Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
• Depois de instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo esteja bem conectado ao conector na placa-mãe.

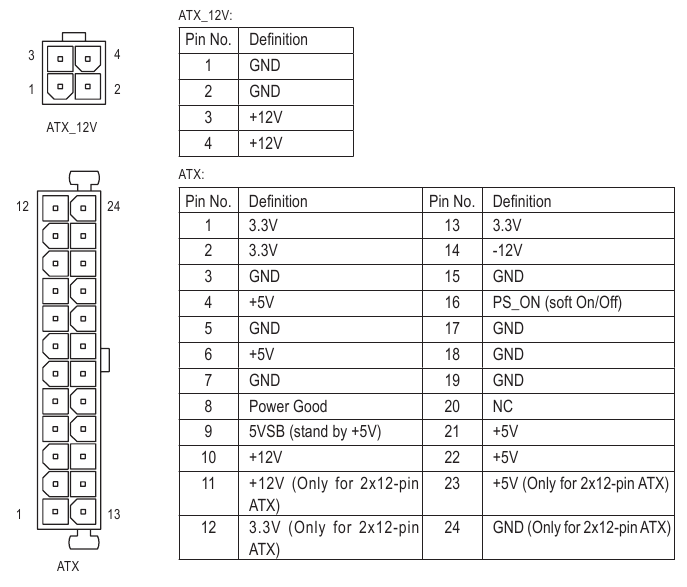

1/2) ATX_12V/ATX (conector de alimentação de 12 V 2x2 e conector de alimentação principal 2x12)
Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes da placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação esteja desligada e todos os dispositivos estejam instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta. O conector de alimentação de 12 V fornece energia principalmente para a CPU. Se o conector de alimentação de 12 V não estiver conectado, o computador não iniciará.

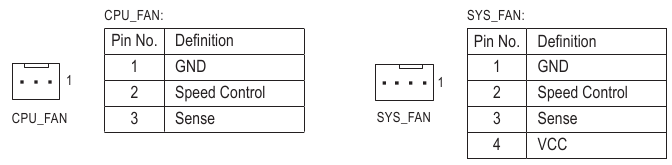

3/4) CPU_FAN/SYS_FAN (conectores de ventoinha)
A placa-mãe possui um conector de ventoinha da CPU de 3 pinos (CPU_FAN) e um conector de ventoinha do sistema de 4 pinos (SYS_FAN). A maioria dos conectores de ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo de ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassi.

Esses conectores de ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nos conectores.

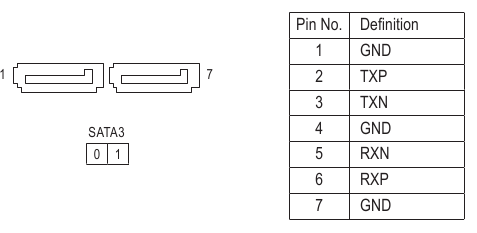

5. SATA3 0/1 (conectores SATA de 6 Gb/s)
   Os conectores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com os padrões SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA.

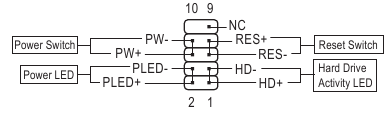

6. F_PANEL (conector do painel frontal)
   Conecte o botão de alimentação, o botão de reinicialização e o indicador de status do sistema no chassi a este conector de acordo com as atribuições de pinos abaixo. Observe os pinos positivo e negativo antes de conectar os cabos.


• PLED (LED de alimentação, amarelo):

  Conecta-se ao indicador de status de energia no painel frontal do chassi. O LED fica aceso quando o sistema está operando. O LED fica apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

• PW (botão de alimentação, vermelho): Conecta-se ao botão de alimentação no painel frontal do chassi. Você pode configurar a maneira de desligar o sistema usando o botão de alimentação (consulte "Configuração do BIOS", "Chipset" para obter mais informações).
• HD (LED de atividade do disco rígido, azul): Conecta-se ao LED de atividade do disco rígido no painel frontal do chassi. O LED fica aceso quando o disco rígido está lendo ou gravando dados.
• RES (botão de reinicialização, verde): Conecta-se ao botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador se ele travar e não conseguir realizar uma reinicialização normal.
• NC (roxo): Nenhuma conexão.

O design do painel frontal pode variar de acordo com o chassi. Um módulo do painel frontal consiste principalmente em botão de alimentação, botão de reinicialização, LED de alimentação, LED de atividade do disco rígido e etc. Ao conectar o módulo do painel frontal do chassi a este conector, certifique-se de que as atribuições de fios e as atribuições de pinos correspondam corretamente.

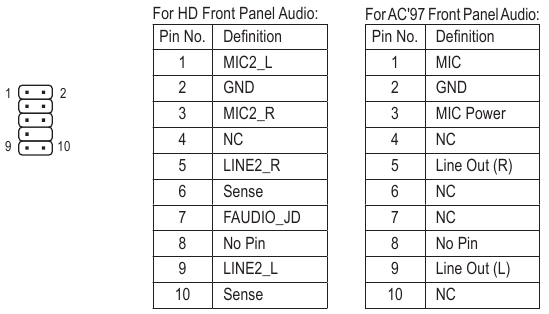

7. F_AUDIO (conector de áudio do painel frontal)
   O conector de áudio do painel frontal suporta áudio de alta definição (HD) da Intel e áudio AC'97. Você pode conectar o módulo de áudio do painel frontal do chassi a este conector. Certifique-se de que as atribuições de fios do conector do módulo correspondam às atribuições de pinos do conector da placa-mãe. A conexão incorreta entre o conector do módulo e o conector da placa-mãe fará com que o dispositivo não funcione ou até mesmo o danifique.


• O conector de áudio do painel frontal suporta áudio HD por padrão.
• Os sinais de áudio estarão presentes nas conexões de áudio do painel frontal e traseiro simultaneamente.
• Alguns chassis fornecem um módulo de áudio do painel frontal que possui conectores separados em cada fio em vez de um único plugue. Para obter informações sobre como conectar o módulo de áudio do painel frontal que possui diferentes atribuições de fios, entre em contato com o fabricante do chassi.

8. BAT (bateria)
   A bateria fornece energia para manter os valores (como configurações do BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo, ou os valores do CMOS podem não ser precisos ou podem ser perdidos.

Você pode limpar os valores do CMOS removendo o cabo da bateria:

1. Desligue o computador e desconecte o cabo de alimentação.
2. Desconecte o cabo da bateria do conector do cabo da bateria e espere um minuto.
3. Conecte o cabo da bateria.
4. Conecte o cabo de alimentação e reinicie o computador.

• Sempre desligue o computador e desconecte o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Podem ocorrer danos aos seus dispositivos se a bateria for substituída por um modelo incorreto.
• Entre em contato com o local de compra ou revendedor local se você não conseguir substituir a bateria sozinho ou não tiver certeza sobre o modelo da bateria.
• Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar voltado para cima).
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

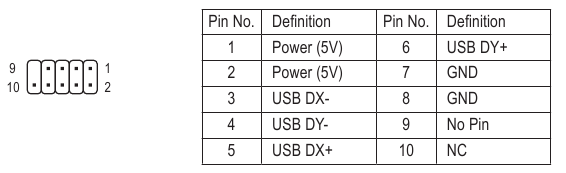

9. F_USB1/F_USB2 (conectores USB 2.0/1.1)
   Os conectores estão em conformidade com a especificação USB 2.0/1.1. Cada conector USB pode fornecer duas portas USB por meio de um suporte USB opcional. Para comprar o suporte USB opcional, entre em contato com o revendedor local.


• Não conecte o cabo do suporte IEEE 1394 (2x5 pinos) ao conector USB.
• Antes de instalar o suporte USB, certifique-se de desligar o computador e desconectar o cabo de alimentação da tomada para evitar danos ao suporte USB.

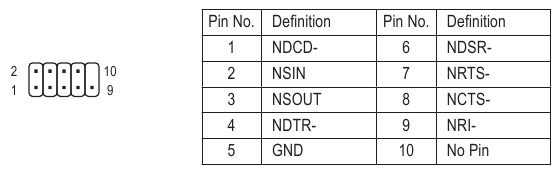

10. COMA (conector da porta serial)
    O conector COM pode fornecer uma porta serial por meio de um cabo de porta COM opcional. Para comprar o cabo de porta COM opcional, entre em contato com o revendedor local.

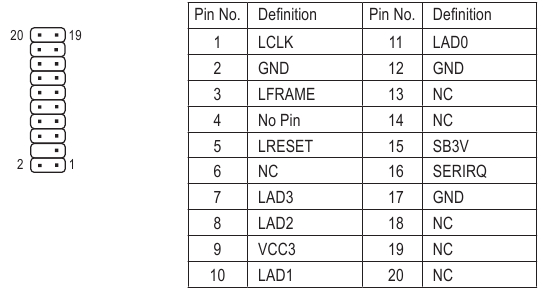

11. TPM (conector do módulo de plataforma confiável)
    Você pode conectar um TPM (módulo de plataforma confiável) a este conector.


12. SPEAKER (conector do alto-falante)
    Conecta-se ao alto-falante no painel frontal do chassi. O sistema relata o status de inicialização do sistema emitindo um código de bipe. Um único bipe curto será ouvido se nenhum problema for detectado na inicialização do sistema.


13. CLR_CMOS (jumper Clear CMOS)
    Use este jumper para limpar a configuração do BIOS e redefinir os valores do CMOS para os padrões de fábrica. Para limpar os valores do CMOS, use um objeto de metal como uma chave de fenda para tocar os dois pinos por alguns segundos.


• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de limpar os valores do CMOS.
• Após a reinicialização do sistema, vá para a configuração do BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults (Carregar padrões otimizados)) ou configure manualmente as configurações do BIOS (consulte "Configuração do BIOS" para configurações do BIOS).

14. CI (conector de intrusão no chassi)
    Esta placa-mãe fornece um recurso de detecção de chassi que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão no chassi.


15. BIOS_SET
    Este jumper permite que você alterne entre o BIOS principal e o BIOS de backup colocando a tampa do jumper nos pinos conforme indicado abaixo. Coloque a tampa sobre os pinos 1-2 para habilitar o BIOS principal ou os pinos 2-3 para habilitar o BIOS de backup.


16. SPDIF_O (conector de saída S/PDIF)
    Este conector suporta saída S/PDIF digital e conecta um cabo de áudio digital S/PDIF (fornecido por placas de expansão) para saída de áudio digital da placa-mãe para determinadas placas de expansão, como placas de vídeo e placas de som. Por exemplo, algumas placas de vídeo podem exigir que você use um cabo de áudio digital S/PDIF para saída de áudio digital da placa-mãe para a placa de vídeo se você deseja conectar um monitor HDMI à placa de vídeo e ter saída de áudio digital do monitor HDMI ao mesmo tempo. Para obter informações sobre como conectar o cabo de áudio digital S/PDIF, leia atentamente o manual da sua placa de expansão.


Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) registra os parâmetros de hardware do sistema no CMOS na placa-mãe. Suas principais funções incluem a realização do Power-On Self-Test (POST) durante a inicialização do sistema, salvando os parâmetros do sistema e carregando o sistema operacional, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao usuário modificar as configurações básicas do sistema ou ativar determinados recursos do sistema. Quando a energia é desligada, a bateria na placa-mãe fornece a energia necessária ao CMOS para manter os valores de configuração no CMOS.
Para acessar o programa de Configuração do BIOS, pressione a tecla <Delete> durante o POST quando a energia for ligada. Para atualizar o BIOS, use o utilitário @BIOS da GIGABYTE, que é um utilitário baseado no Windows que pesquisa e baixa a versão mais recente do BIOS da Internet e atualiza o BIOS.

• Como o flash do BIOS é potencialmente arriscado, se você não encontrar problemas ao usar a versão atual do BIOS, é recomendável que você não faça o flash do BIOS. Para fazer o flash do BIOS, faça-o com cautela. O flash inadequado do BIOS pode resultar em mau funcionamento do sistema.
• Recomenda-se que você não altere as configurações padrão (a menos que precise) para evitar instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das configurações pode resultar na falha na inicialização do sistema. Se isso ocorrer, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte a seção "Restaurar Padrões" neste capítulo ou as apresentações do jumper de bateria/limpeza do CMOS no Capítulo de Hardware de Instalação para saber como limpar os valores do CMOS.)

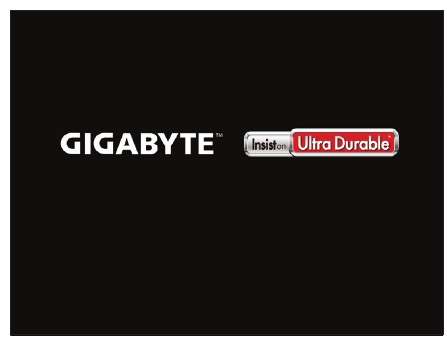

Tela de inicialização

A seguinte tela do logotipo de inicialização aparecerá quando o computador for inicializado.

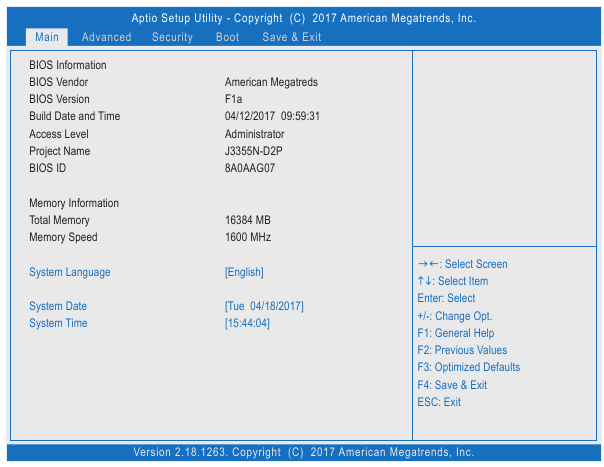

Principal

Depois de entrar no programa de Configuração do BIOS, o Menu Principal (como mostrado abaixo) aparece na tela. Use as teclas de seta para se mover entre os itens e pressione <Enter> para aceitar ou entrar em um submenu.

Ajuda do Menu Principal
A descrição na tela de uma opção de configuração destacada é exibida na linha inferior do Menu Principal.

Ajuda do Submenu
Enquanto estiver em um submenu, pressione <F1> para exibir uma tela de ajuda (Ajuda Geral) das teclas de função disponíveis para o menu. Pressione <Esc> para sair da tela de ajuda. A ajuda para cada item está no bloco Ajuda do Item no lado direito do submenu.

(Exemplo de Versão do BIOS: F1a)

• Quando o sistema não estiver estável como de costume, selecione o item Load Optimized Defaults para definir seu sistema para seus padrões.
• Os menus de Configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir de acordo com a versão do BIOS.

Esta seção fornece informações sobre o modelo da placa-mãe e a versão do BIOS. Você também pode selecionar o idioma padrão usado pelo BIOS e definir manualmente a hora do sistema.

Idioma do Sistema
Seleciona o idioma padrão usado pelo BIOS.

Data do Sistema
Define a data do sistema. O formato da data é semana (somente leitura), mês, data e ano. Use <Tab> para alternar entre os campos Mês, Data e Ano e use a tecla <+> ou <-> para definir o valor desejado.

Hora do Sistema
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Tab> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <+> ou <-> para definir o valor desejado.

Nível de Acesso
Exibe o nível de acesso atual dependendo do tipo de proteção por senha usado. (Se nenhuma senha for definida, o padrão será exibido como Administrador.) O nível de Administrador permite que você faça alterações em todas as configurações do BIOS; o nível de Usuário só permite que você faça alterações em certas configurações do BIOS, mas não em todas.

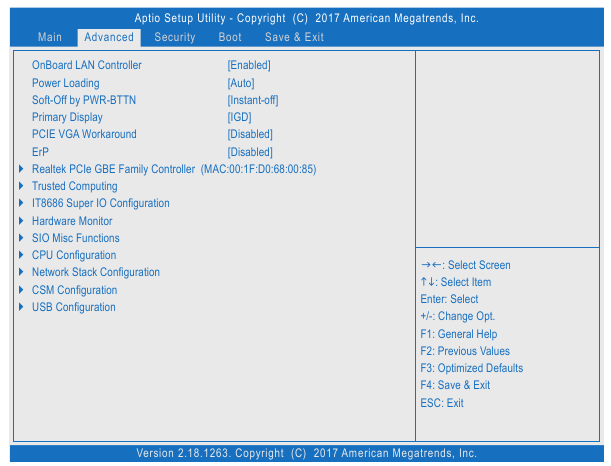

Avançado

Controlador LAN OnBoard
Ativa ou desativa a função LAN integrada. (Padrão: Ativado) Se desejar instalar uma placa de rede adicional de terceiros em vez de usar a LAN integrada, defina este item como Desativado (Disabled).

Carregamento de energia
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com pouca carga, uma autoproteção será ativada, fazendo com que ela desligue ou falhe. Se isso ocorrer, defina como Ativado (Enabled). Automático (Auto) permite que o BIOS configure automaticamente esta configuração. (Padrão: Automático (Auto))

Desligamento suave por PWR-BTTN
Configura a maneira de desligar o computador no modo MS-DOS usando o botão liga/desliga.
Desligamento instantâneo (Instant-Off) Pressione o botão liga/desliga e o sistema será desligado instantaneamente. (Padrão)
Atraso de 4 segundos (Delay 4 Sec). Pressione e segure o botão liga/desliga por 4 segundos para desligar o sistema. Se o botão liga/desliga for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.

Tela principal
Especifica a primeira inicialização da exibição do monitor a partir da placa gráfica PCI instalada ou dos gráficos integrados.
IGD Define os gráficos integrados como a primeira tela. (Padrão)
PCI Define a placa gráfica no slot PCI como a primeira tela.

Solução alternativa de PCIE VGA
Permite aumentar a compatibilidade da placa gráfica PCI. (Padrão: Desativado (Disabled))

ErP
Determina se o sistema deve consumir menos energia no estado S5 (desligamento). (Padrão: Desativado (Disabled)) Observação: quando este item está definido como Ativado (Enabled), as seguintes funções ficarão indisponíveis: Retomar por alarme, despertar por evento PME, ligar por mouse, ligar por teclado e despertar na LAN.

Controlador da família Realtek PCIe GBE
Este submenu fornece informações sobre a configuração de LAN e opções de configuração relacionadas.

Computação confiável
Ativa ou desativa o Trusted Platform Module (TPM).

Configuração de IT8686 Super IO
Esta seção fornece informações sobre o chip super I/O e permite que você configure a porta serial e a porta paralela.

Monitor de hardware
Temperatura da CPU/Temperatura do sistema Exibe a temperatura atual da CPU/sistema.
Velocidade da ventoinha da CPU/Sistema Exibe as velocidades atuais da ventoinha da CPU/sistema.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ Exibe as tensões atuais do sistema.

Funções diversas de SIO
AC BACK
Determina o estado do sistema após o retorno da energia de uma perda de energia CA.
Memória O sistema retorna ao seu último estado de ativação conhecido após o retorno da energia CA.
Sempre ligado (Always On) O sistema é ligado após o retorno da energia CA.
Sempre desligado (Always Off) O sistema permanece desligado após o retorno da energia CA. (Padrão)

Abertura da caixa
Exibe o status de detecção do dispositivo de detecção de intrusão no chassi conectado ao cabeçalho CI da placa-mãe. Se a tampa do chassi do sistema for removida, este campo mostrará "Aberto (Open)", caso contrário, mostrará "Fechado (Close)". Para limpar o registro de status de intrusão no chassi, defina Redefinir status de abertura da caixa (Reset Case Open Status) como Ativado (Enabled), salve as configurações no CMOS e reinicie o sistema.

Redefinir status de abertura da caixa (Reset Case Open Status)
Desativado (Disabled) Mantém ou limpa o registro do status de intrusão anterior no chassi. (Padrão)
Ativado (Enabled) Limpa o registro do status de intrusão anterior no chassi e o campo Abertura da caixa (Case Open) mostrará "Não (No)" na próxima inicialização.

Prompt de intrusão na caixa (Case intrusion Prompt)
Permite determinar se a notificação de intrusão no chassi deve ser exibida na inicialização do sistema. (Padrão: Desativado (Disabled))

Configuração da CPU

Gerenciamento de energia da CPU
EIST
Ativa ou desativa a Tecnologia Enhanced Intel ® Speed ​​Step (EIST). Dependendo do carregamento da CPU, a tecnologia Intel EIST pode diminuir de forma dinâmica e eficaz a tensão e a frequência do núcleo da CPU para diminuir o consumo médio de energia e a produção de calor. Automático (Auto) permite que o BIOS configure automaticamente esta configuração. (Padrão: Ativado (Enabled))

Modo Turbo
Permite determinar se deve ativar a tecnologia Intel ® CPU Turbo Boost. (Padrão: Ativado (Enabled))

C-States
Ativa ou desativa o suporte para C-States. (Padrão: Ativado (Enabled))

Enhanced C-states
Permite determinar se deve permitir que a CPU entre nos estados C. Quando ativado, a frequência do núcleo da CPU será reduzida durante o estado de paralisação do sistema para diminuir o consumo de energia. Este item é configurável apenas quando C-States está ativado. (Padrão: Ativado (Enabled))

Núcleos de processador ativos
Permite selecionar o número de núcleos de CPU a serem ativados. (Padrão: Desativado (Disabled))

Tecnologia de virtualização Intel
Ativa ou desativa a Tecnologia de virtualização Intel ®. A virtualização aprimorada pela Tecnologia de virtualização Intel ® permitirá que uma plataforma execute vários sistemas operacionais e aplicativos em partições independentes. Com a virtualização, um sistema de computador pode funcionar como vários sistemas virtuais. (Padrão: Ativado (Enabled))

VT-d
Ativa ou desativa a Tecnologia de virtualização Intel ® para E/S direta. (Padrão: Desativado (Disabled))

Configuração da pilha de rede
Pilha de rede (Network Stack)
Desativa ou ativa a inicialização da rede para instalar um sistema operacional de formato GPT, como instalar o sistema operacional do servidor Windows Deployment Services. (Padrão: Desativado (Disabled))

Suporte Ipv4 PXE
Ativa ou desativa o Suporte IPv4 PXE. Este item é configurável apenas quando Pilha de rede (Network Stack) está ativado.

Suporte Ipv4 HTTP
Ativa ou desativa o suporte de inicialização HTTP para IPv4. Este item é configurável apenas quando Pilha de rede (Network Stack) está ativado.

Suporte Ipv6 PXE
Ativa ou desativa o Suporte IPv6 PXE. Este item é configurável apenas quando Pilha de rede (Network Stack) está ativado.

Suporte Ipv6 HTTP
Ativa ou desativa o suporte de inicialização HTTP para IPv6. Este item é configurável apenas quando Pilha de rede (Network Stack) está ativado.

Tempo de espera de inicialização PXE (PXE boot wait time)
Permite configurar quanto tempo esperar antes de poder pressionar <Esc> para abortar a inicialização PXE. Este item é configurável apenas quando Pilha de rede (Network Stack) está ativado. (Padrão: 0)

Contagem de detecção de mídia (Media detect count)
Permite definir o número de vezes para verificar a presença de mídia. Este item é configurável apenas quando Pilha de rede (Network Stack) está ativado. (Padrão: 1)

Configuração CSM
Suporte CSM
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para oferecer suporte a um processo de inicialização de PC legado.
Ativado (Enabled) Ativa o UEFI CSM. (Padrão)
Desativado (Disabled) Desativa o UEFI CSM e oferece suporte apenas ao processo de inicialização do UEFI BIOS.

Rede
Permite selecionar se deve ativar o ROM de opção UEFI ou legado para o controlador LAN.
Não iniciar (Do not launch) Desativa o ROM de opção.
UEFI Ativa apenas o ROM de opção UEFI. (Padrão)
Legado (Legacy) Ativa apenas o ROM de opção legado. Este item é configurável apenas quando Suporte CSM (CSM Support) está definido como Ativado (Enabled).

Armazenamento
Permite selecionar se deve ativar o ROM de opção UEFI ou legado para o controlador do dispositivo de armazenamento.
Não iniciar (Do not launch) Desativa o ROM de opção.
UEFI Ativa apenas o ROM de opção UEFI. (Padrão)
Legado (Legacy) Ativa apenas o ROM de opção legado. Este item é configurável apenas quando Suporte CSM (CSM Support) está definido como Ativado (Enabled).

Vídeo
Permite selecionar se deve ativar o ROM de opção UEFI ou legado para o controlador gráfico.
Não iniciar (Do not launch) Desativa o ROM de opção.
UEFI Ativa apenas o ROM de opção UEFI. (Padrão)
Legado (Legacy) Ativa apenas o ROM de opção legado. Este item é configurável apenas quando Suporte CSM (CSM Support) está definido como Ativado (Enabled).

Outros dispositivos PCI
Permite selecionar se deve ativar o ROM de opção UEFI ou Legado para o controlador de dispositivo PCI diferente dos controladores LAN, dispositivo de armazenamento e gráficos.
Não iniciar (Do not launch) Desativa o ROM de opção.
UEFI Ativa apenas o ROM de opção UEFI. (Padrão)
Legado (Legacy) Ativa apenas o ROM de opção legado. Este item é configurável apenas quando Suporte CSM (CSM Support) está definido como Ativado (Enabled).

Configuração USB
Recurso USB integrado (Onboard USB Feature)
Ativa ou desativa a função USB integrada. (Padrão: Ativado (Enabled))

Suporte USB legado (Legacy USB Support)
Permite que o teclado/mouse USB sejam usados no MS-DOS. (Padrão: Ativado (Enabled))

Entrega XHCI (XHCI Hand-off)
Determina se deve ativar o recurso Entrega XHCI (XHCI Hand-off) para um sistema operacional sem suporte Entrega XHCI (XHCI Hand-off). (Padrão: Ativado (Enabled))

Suporte ao driver de armazenamento em massa USB
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Padrão: Ativado (Enabled))

Dispositivos de armazenamento USB
Exibe uma lista de dispositivos de armazenamento em massa USB conectados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.

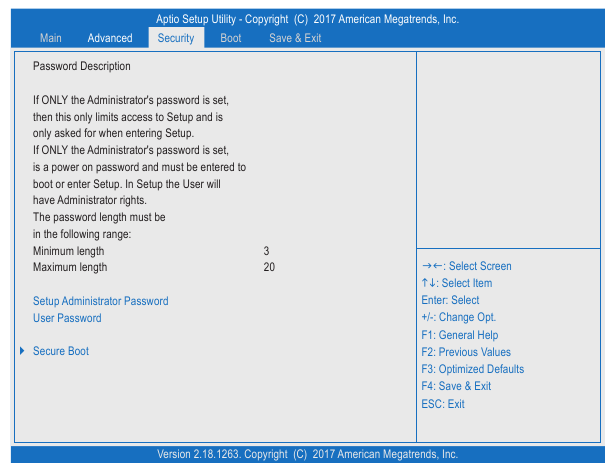

Segurança

Configurar senha de administrador
Permite configurar uma senha de administrador. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração do BIOS. Diferentemente da senha de usuário, a senha de administrador permite que você faça alterações em todas as configurações do BIOS.

Senha de usuário
Permite configurar uma senha de usuário. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração do BIOS. No entanto, a senha de usuário permite que você faça alterações apenas em determinadas configurações do BIOS, mas não em todas. Para cancelar a senha, pressione <Enter> no item de senha e, quando solicitado, digite a senha correta primeiro. Quando solicitado a inserir uma nova senha, pressione <Enter> sem inserir nenhuma senha. Pressione <Enter> novamente quando solicitado a confirmar. OBSERVAÇÃO: antes de definir a senha de usuário, certifique-se de definir primeiro a senha de administrador.

Configuração de segurança do HDD
Exibe uma lista de discos rígidos conectados e permite que você defina uma senha para um disco rígido específico. Este item aparece apenas quando um disco rígido está instalado.

Secure Boot (Inicialização Segura)
Modo de sistema
Exibe o modo de sistema atual.

Secure Boot (Inicialização Segura)
Exibe o estado atual da inicialização segura.

Chaves do fornecedor
Exibe as chaves do fornecedor.

Tentar Secure Boot (Inicialização Segura)
Ativa ou desativa a função de inicialização segura. A Inicialização Segura exige que todos os aplicativos que estão sendo executados
durante o processo de inicialização sejam pré-assinados com certificados digitais válidos. Desta forma, o sistema sabe que todos os
arquivos que estão sendo carregados antes que o Windows 8 carregue e chegue à tela de login não foram adulterados.
(Padrão: Desativado)

Secure Boot Mode (Modo de Inicialização Segura)
Permite configurar o modo de inicialização segura. (Padrão: Personalizado)

Key Management (Gerenciamento de chaves)
Esta seção fornece opções de configuração para a chave de inicialização segura

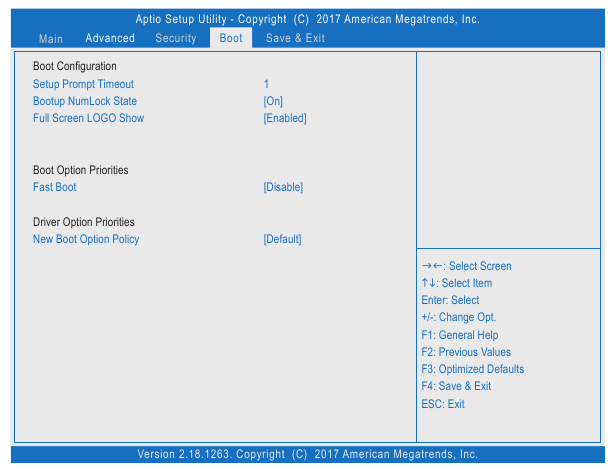

Boot (Inicialização)

Tempo limite do prompt de configuração
Permite configurar o número de segundos para permanecer na tela de prompt de configuração do BIOS. (Padrão: 1)

Estado NumLock na inicialização
Ativa ou desativa o recurso Numlock no teclado numérico do teclado após o POST. (Padrão: Ativado)

Exibição do LOGOTIPO em tela cheia
Permite determinar se o logotipo da GIGABYTE deve ser exibido na inicialização do sistema. Desativado ignora o logotipo da GIGABYTE quando o sistema é iniciado. (Padrão: Ativado)

Prioridades de opção de boot #1/2
Especifica a ordem geral de boot dos dispositivos disponíveis. Os dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de boot. Para fazer o boot a partir de um sistema operacional que suporte o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:".
Ou, se você quiser instalar um sistema operacional que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade óptica que contém o disco de instalação do Windows 10 de 64 bits e é prefixada com a string "UEFI:".

Prioridades BBS de disco rígido/CD/DVD ROM Drive/Unidade de disquete/Dispositivo de rede
Especifica a ordem de boot para um tipo de dispositivo específico, como discos rígidos, unidades ópticas, unidades de disquete e dispositivos que suportam a função Boot from LAN, etc. Pressione <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão conectados. Este item está presente apenas se pelo menos um dispositivo para este tipo estiver instalado.

Fast Boot (Inicialização rápida)
Ativa ou desativa o Fast Boot (Inicialização rápida) para encurtar o processo de boot do SO. Ultra Fast (Ultra Rápido) oferece a velocidade de boot mais rápida. (Padrão: Desativado)

Suporte SATA
Todos os dispositivos Sata Todos os dispositivos SATA são funcionais no sistema operacional e durante o POST. (Padrão)
Último HDD de boot Exceto para a unidade de boot anterior, todos os dispositivos SATA são desativados antes que o processo de boot do SO seja concluído. Este item é configurável apenas quando o Fast Boot (Inicialização rápida) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).

Suporte VGA
Permite selecionar qual tipo de sistema operacional fazer o boot.
AutoAtiva apenas a opção ROM herdada.
Driver EFI Ativa a opção ROM EFI. (Padrão) Este item é configurável apenas quando o Fast Boot (Inicialização rápida) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).

Suporte USB
Desativado Todos os dispositivos USB são desativados antes que o processo de boot do SO seja concluído.
Inicialização completa Todos os dispositivos USB são funcionais no sistema operacional e durante o POST.
Inicialização parcial Parte dos dispositivos USB são desativados antes que o processo de boot do SO seja concluído. (Padrão) Este item é configurável apenas quando o Fast Boot (Inicialização rápida) está definido como Enabled (Ativado). Esta função é desativada quando o Fast Boot (Inicialização rápida) está definido como Ultra Fast (Ultra Rápido).

Suporte a dispositivos PS2
Desativar Todos os dispositivos PS/2 são desativados antes que o processo de boot do SO seja concluído.
Ativar Todos os dispositivos PS/2 são funcionais no sistema operacional e durante o POST. (Padrão) Este item é configurável apenas quando o Fast Boot (Inicialização rápida) está definido como Enabled (Ativado). Esta função é desativada quando o Fast Boot (Inicialização rápida) está definido como Ultra Fast (Ultra Rápido).

Suporte ao driver de pilha de rede
Desativar Desativa o boot da rede. (Padrão)
Ativar Ativa o boot da rede. Este item é configurável apenas quando o Fast Boot (Inicialização rápida) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).

Nova política de opção de boot
Permite determinar se deve alterar a ordem de boot quando um novo dispositivo é adicionado.
Padrão Mantém as configurações anteriores de ordem de boot. (Padrão)
Colocar primeiro Define o dispositivo recém-adicionado como o primeiro dispositivo de boot.
Colocar por último Define o dispositivo recém-adicionado como o último dispositivo de boot.

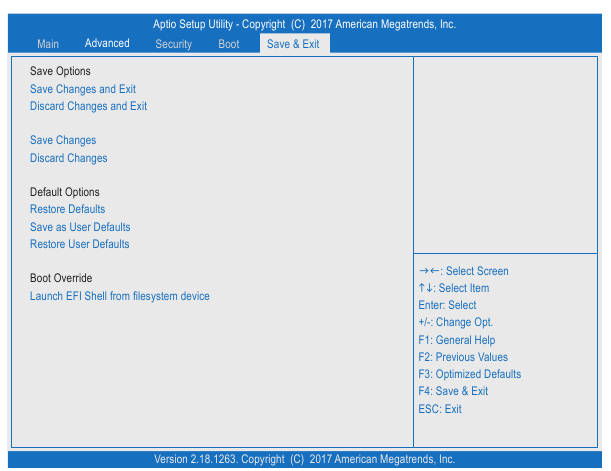

Salvar e sair

Salvar alterações e sair
Pressione <Enter> neste item e selecione Yes (Sim). Isso salva as alterações no CMOS e sai do programa de Configuração do BIOS. Selecione No (Não) ou pressione <Esc> para retornar ao Menu Principal de Configuração do BIOS.

Descartar alterações e sair
Pressione <Enter> neste item e selecione Yes (Sim). Isso sai da Configuração do BIOS sem salvar as alterações feitas na Configuração do BIOS no CMOS. Selecione No (Não) ou pressione <Esc> para retornar ao Menu Principal de Configuração do BIOS.

Salvar alterações
Pressione <Enter> neste item e selecione Yes (Sim) para salvar as alterações no CMOS. Selecione No (Não) ou pressione <Esc> para retornar ao Menu Principal de Configuração do BIOS.

Descartar alterações
Pressione <Enter> neste item e selecione Yes (Sim) para cancelar as alterações do BIOS. Selecione No (Não) ou pressione <Esc> para retornar ao Menu Principal de Configuração do BIOS.

Restaurar padrões
Pressione <Enter> neste item e selecione Yes (Sim) para carregar as configurações padrão de fábrica do BIOS. As configurações padrão do BIOS ajudam o sistema a operar em estado ideal. Sempre carregue os padrões otimizados após atualizar o BIOS ou após limpar os valores do CMOS.

Salvar como padrões do usuário
Salva as configurações atuais do BIOS como configurações padrão definidas pelo usuário.

Restaurar padrões do usuário
Carrega as configurações padrão definidas pelo usuário para todas as opções do BIOS.

Boot Override (Substituir boot)
Permite que você selecione um dispositivo para fazer o boot imediatamente. Pressione <Enter> no dispositivo que você selecionar e selecione Yes (Sim) para confirmar. Seu sistema será reiniciado automaticamente e fará o boot a partir desse dispositivo.

Launch EFI Shell from filesystem device (Iniciar EFI Shell do dispositivo do sistema de arquivos)
Permite que você inicie o aplicativo EFI Shell (shell.efi) de um dos dispositivos de sistema de arquivos disponíveis. Pressione <Enter> nesta opção e o sistema será reiniciado automaticamente para a tela EFI Shell.

Instalação de Drivers

• Antes de instalar os drivers, primeiro instale o sistema operacional.
• Após instalar o sistema operacional, insira o disco de driver da placa-mãe na sua unidade óptica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito da tela e selecione "Executar Run.exe". (Ou vá para Meu Computador, clique duas vezes na unidade óptica e execute o programa Run.exe.)

"Xpress Install" irá escanear automaticamente seu sistema e então listar todos os drivers que são recomendados para instalar. Você pode clicar no botão Xpress Install e "Xpress Install" irá instalar todos os drivers selecionados. Ou clique na seta ícone para instalar individualmente os drivers que você precisa.

Contate-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Endereço: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte Técnico e Não Técnico (Vendas/Marketing): http://esupport.gigabyte.com
Endereço WEB (Inglês): http://www.gigabyte.com
Endereço WEB (Chinês): http://www.gigabyte.tw

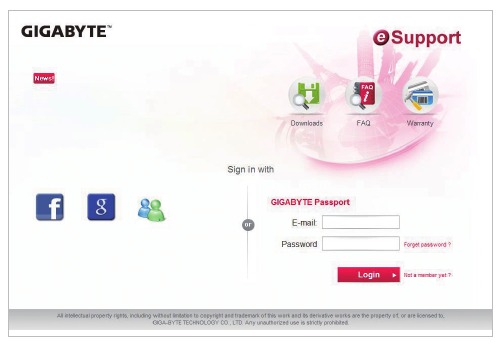

• GIGABYTE eSupport Para enviar uma pergunta técnica ou não técnica (Vendas/Marketing), por favor, acesse: http://esupport.gigabyte.com


Referências

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar GIGABYTE GA-J3355N-D2P - Manual da placa-mãe

Idiomas disponíveis
