GIGABYTE GA-J3355N-D2P - Manualul plăcii de bază

Cuprins

Identificarea reviziei plăcii tale de bază

Numărul de revizie de pe placa ta de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că revizia plăcii de bază este 1.0. Verifică revizia plăcii tale de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când cauți informații tehnice.
Exemplu:

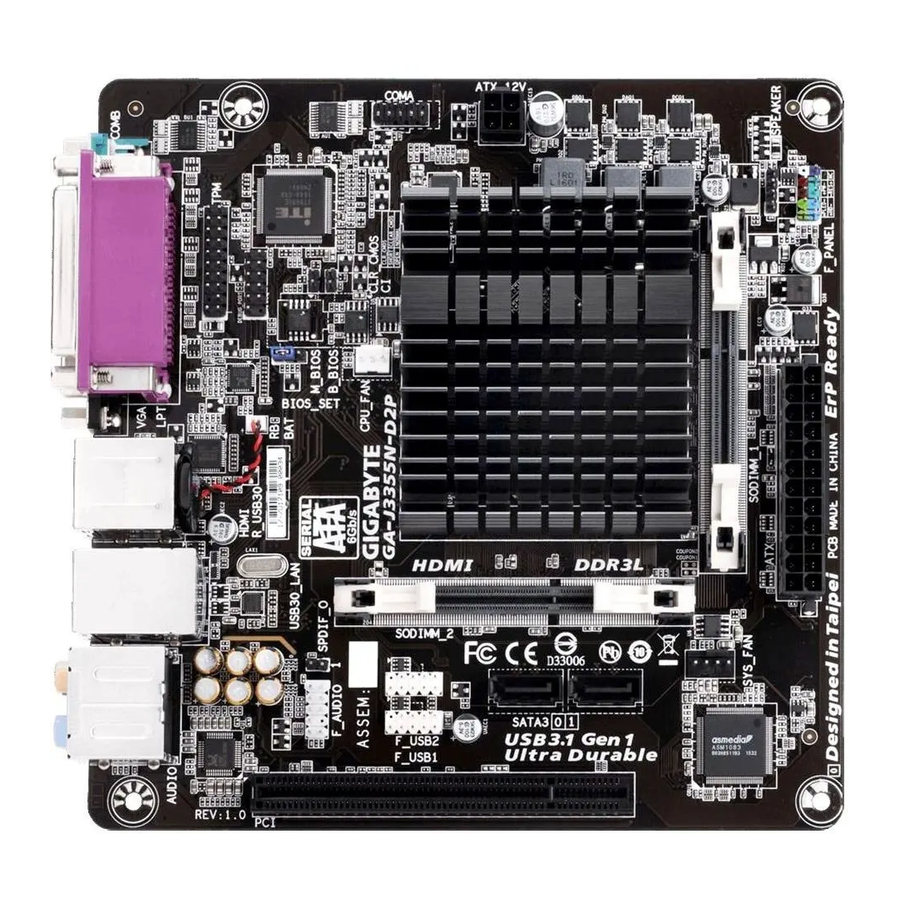

Aspectul plăcii de bază GA-J3355N-D2P

Aspectul plăcii de bază

Conținutul cutiei

  • Placă de bază GA-J3355N-D2P
  • Disc cu drivere pentru placa de bază
  • Manualul utilizatorului
  • Două cabluri SATA
  • I/O Shield (mască I/O)

* Conținutul cutiei de mai sus este doar pentru referință, iar elementele reale vor depinde de pachetul de produse pe care îl obțineți. Conținutul cutiei poate fi modificat fără notificare prealabilă.

Instalarea hardware-ului

Precauții de instalare

Placa de bază conține numeroase circuite și componente electronice delicate care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:

  • Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
  • Înainte de instalare, nu îndepărtați sau rupeți autocolantul S/N (Serial Number - Număr de serie) al plăcii de bază sau autocolantul de garanție furnizat de distribuitorul dvs. Aceste autocolante sunt necesare pentru validarea garanției.
  • Întotdeauna deconectați alimentarea cu curent alternativ scoțând cablul de alimentare din priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
  • Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectate strâns și sigur.
  • Când manipulați placa de bază, evitați să atingeți orice conductori sau conectori metalici.
  • Cel mai bine este să purtați o brățară antistatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, un CPU sau o memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
  • Înainte de a instala placa de bază, vă rugăm să o așezați deasupra unui suport antistatic sau într-un recipient de ecranare electrostatică.
  • Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
  • Înainte de a porni alimentarea, asigurați-vă că tensiunea de alimentare a fost setată conform standardului local de tensiune.
  • Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale hardware-ului dvs. sunt conectate.
  • Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
  • Asigurați-vă că nu există șuruburi sau componente metalice rămase plasate pe placa de bază sau în interiorul carcasei computerului.
  • Nu așezați sistemul computerului pe o suprafață neuniformă.
  • Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
  • Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări corporale ale utilizatorului.
  • Dacă nu sunteți sigur cu privire la pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de computere certificat.
  • Dacă utilizați un adaptor, un cablu prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau împământare ale acestuia.

Specificațiile produsului

CPU
  • Încorporat cu un Intel ® Dual-Core Celeron ® J3355 SoC (2,5 GHz)
    * Nu dezasamblați singur SoC-ul integrat și radiatoarele pentru a evita deteriorarea acestor componente.
  • 2 MB Cache
Memorie
  • 2 x sloturi DDR3L SO-DIMM care acceptă până la 16 GB de memorie de sistem
  • Arhitectură de memorie Dual channel
  • Suport pentru module de memorie DDR3L 1866/1600/1333 MHz
  • Suport pentru module de memorie non-ECC
Placă grafică integrată
  • Integrată în SoC:
    • 1 x port D-Sub, care acceptă o rezoluție maximă de 1920x1200@60 Hz
    • 1 x port HDMI, care acceptă o rezoluție maximă de 3840x2160@30 Hz
Audio
  • Codec Realtek ® ALC887
  • High Definition Audio
  • 2/4/5.1/7.1-channel
LAN
  • Cip Realtek ® GbE LAN (10/100/1000 Mbit)
Sloturi de expansiune
  • 1 x slot PCI
Interfață de stocare
  • Integrată în SoC:
    • 2 x conectori SATA 6Gb/s
USB
  • Integrată în SoC:
    • 4 x porturi USB 3.1 Gen 1 pe panoul din spate
    • 4 x porturi USB 2.0/1.1 disponibile prin headerele USB interne
Conectori interni
  • 1 x conector principal de alimentare ATX cu 24 de pini
  • 1 x conector de alimentare ATX 12V cu 4 pini
  • 2 x conectori SATA 6Gb/s
  • 1 x header pentru ventilatorul CPU
  • 1 x header pentru ventilatorul sistemului
  • 1 x header pentru panoul frontal
  • 1 x header audio pentru panoul frontal
  • 2 x headere USB 2.0/1.1
  • 1 x header S/PDIF Out
  • 1 x header pentru port serial
  • 1 x header Trusted Platform Module (TPM)
  • 1 x jumper Clear CMOS
  • 1 x header pentru intruziune în șasiu
  • 1 x header pentru difuzor
  • 1 x jumper BIOS
Conectori panoul din spate
  • 1 x port serial
  • 1 x port paralel
  • 1 x port D-Sub
  • 1 x port HDMI
  • 4 x porturi USB 3.1 Gen 1
  • 1 x port RJ-45
  • 6 x mufe audio (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
Controler I/O
  • Cip controler iTE ® I/O
Monitorizare hardware
  • Detectarea tensiunii
  • Detectarea temperaturii
  • Detectarea vitezei ventilatorului
  • Controlul vitezei ventilatorului
    * Dacă funcția de control al vitezei ventilatorului este acceptată va depinde de coolerul pe care îl instalați.
BIOS
  • 2 x flash de 64 Mbit
  • Utilizarea BIOS-ului AMI UEFI licențiat
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Caracteristici unice
  • Suport pentru Xpress Install
  • Suport pentru @BIOS
  • Suport pentru APP Center
    * Aplicațiile disponibile în APP Center pot varia în funcție de modelul plăcii de bază. Funcțiile acceptate ale fiecărei aplicații pot varia, de asemenea, în funcție de specificațiile plăcii de bază.
Software inclus
  • Norton ® Internet Security (versiune OEM)
Sistem de operare
  • Suport pentru Windows 10 pe 64 de biți
Factor de formă
  • Factor de formă Mini-ITX; 17,0 cm x 17,0 cm

* GIGABYTE își rezervă dreptul de a face orice modificări ale specificațiilor produsului și ale informațiilor legate de produs fără notificare prealabilă.

Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport ale modulelor de memorie.

Vă rugăm să vizitați pagina Support\Utility List (Suport\Lista de utilități) de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware-ului.

Instalarea memoriei

atențieCitiți următoarele instrucțiuni înainte de a începe instalarea memoriei:

  • Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri. (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie acceptate și module de memorie.)
  • Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
  • Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurația memoriei Dual Channel
Această placă de bază oferă două sloturi de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei. Cele două sloturi de memorie sunt împărțite în două canale și fiecare canal are un slot de memorie după cum urmează:
Canal A: SODIMM_1
Canal B: SODIMM_2

Datorită limitărilor SoC, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel. Când activați modul Dual Channel cu două module de memorie, se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri pentru o performanță optimă.

Instalarea unei plăci de expansiune

atențieCitiți următoarele instrucțiuni înainte de a începe instalarea unei plăci de expansiune:

  • Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa dvs. de expansiune.
  • Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.

Conectori panoului din spate

Conectori panoului din spate

  1. Port paralel
    Utilizați portul paralel pentru a conecta dispozitive precum o imprimantă, un scaner etc. Portul paralel este numit și port de imprimantă.
  2. Port serial
    Utilizați portul serial pentru a conecta dispozitive precum un mouse, un modem sau alte periferice.
  3. Port D-Sub
    Portul D-Sub acceptă un conector D-Sub cu 15 pini și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea D-Sub la acest port.
  4. Port USB 3.1 Gen 1
    Portul USB 3.1 Gen 1 acceptă specificația USB 3.1 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitivele USB.
  5. Port HDMI
    Portul HDMI este compatibil HDCP și acceptă formatele Dolby TrueHD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM pe 8 canale de până la 192 KHz/24 biți. Puteți utiliza acest port pentru a conecta monitorul compatibil HDMI. Rezoluția maximă acceptată este de 3840x2160@30 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.
    informație După instalarea dispozitivului HDMI, asigurați-vă că setați dispozitivul implicit de redare a sunetului la HDMI. (Denumirea elementului poate diferi în funcție de sistemul dvs. de operare.)

    Configurații cu afișaj dual pentru placa grafică integrată:
    Configurațiile cu afișaj dual sunt acceptate după ce instalați driverele plăcii de bază în sistemul de operare.
  6. Port LAN RJ-45
    Portul Gigabit Ethernet LAN oferă conexiune la Internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.

LED Conexiune/Viteză:

Stare Descriere
Portocaliu Rată de date de 1 Gbps
Verde Rată de date de 100 Mbps
Oprit Rată de date de 10 Mbps

LED Activitate:

Stare Descriere
Clipește Transmisia sau recepția de date este în curs
Oprit Nu are loc nicio transmisie sau recepție de date
  1. Ieșire difuzor central/subwoofer (portocaliu)
    Utilizați această mufă audio pentru a conecta difuzoarele centrale/subwoofer într-o configurație audio 5.1/7.1 canale.
  2. Ieșire difuzor spate (negru)
    Această mufă poate fi utilizată pentru a conecta difuzoarele spate într-o configurație audio 4/5.1/7.1 canale.
  3. Ieșire difuzor lateral (gri)
    Utilizați această mufă audio pentru a conecta difuzoarele laterale într-o configurație audio 7.1 canale.
  4. Intrare linie (albastru)
    Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc.
  5. Ieșire linie (verde)
    Mufa de ieșire linie. Utilizați această mufă audio pentru o pereche de căști sau un difuzor cu 2 canale. Această mufă poate fi utilizată pentru a conecta difuzoarele frontale într-o configurație audio 4/5.1/7.1 canale.
  6. Intrare microfon (roz)
    Mufa de intrare microfon.

informație Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.

atenție

  • Când scoateți cablul conectat la un conector al panoului din spate, scoateți mai întâi cablul de pe dispozitiv și apoi scoateți-l de pe placa de bază.
  • Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.

Conectori interni

Conectori interni

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN
  5. SATA3 0/1
  6. F_PANEL
  7. F_AUDIO
  8. BAT
  1. F_USB1/F_USB2
  2. COMA
  3. TPM
  4. SPEAKER
  5. CLR_CMOS
  6. CI
  7. BIOS_SET
  8. SPDIF_O

atențieCitiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

  • Mai întâi, asigurați-vă că dispozitivele dvs. sunt compatibile cu conectorii pe care doriți să îi conectați.
  • Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
  • După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

1/2) ATX_12V/ATX (Conector de alimentare 2x2 12V și conector de alimentare principal 2x12)
Cu ajutorul conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și că toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă. Conectorul de alimentare de 12V alimentează în principal CPU-ul. Dacă conectorul de alimentare de 12V nu este conectat, computerul nu va porni.
Conector de alimentare 2x2 12V și conector de alimentare principal 2x12

3/4) CPU_FAN/SYS_FAN (Conectori pentru ventilator)
Placa de bază are un conector pentru ventilatorul CPU cu 3 pini (CPU_FAN) și un conector pentru ventilatorul sistemului cu 4 pini (SYS_FAN). Majoritatea conectorilor pentru ventilator au un design de inserție sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.
CPU_FAN/SYS_FAN (Conectori pentru ventilator)

atențieAcești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe conectori.

  1. SATA3 0/1 (Conectori SATA 6Gb/s)
    Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardele SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA.
    SATA3 0/1 (Conectori SATA 6Gb/s)
  1. F_PANEL (Conector pentru panoul frontal)
    Conectați comutatorul de alimentare, comutatorul de resetare și indicatorul de stare a sistemului de pe carcasă la acest conector conform atribuirilor de pini de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.
    F_PANEL (Conector pentru panoul frontal)
  • PLED (LED de alimentare, galben):

    Se conectează la indicatorul de stare a alimentării de pe panoul frontal al carcasei. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau oprit (S5).
  • PW (Comutator de alimentare, roșu): Se conectează la comutatorul de alimentare de pe panoul frontal al carcasei. Puteți configura modul de oprire a sistemului folosind comutatorul de alimentare (consultați "BIOS Setup" ("Configurare BIOS"), "Chipset", pentru mai multe informații).
  • HD (LED de activitate a hard disk-ului, albastru): Se conectează la LED-ul de activitate a hard disk-ului de pe panoul frontal al carcasei. LED-ul este aprins când hard disk-ul citește sau scrie date.
  • RES (Comutator de resetare, verde): Se conectează la comutatorul de resetare de pe panoul frontal al carcasei. Apăsați comutatorul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală.
  • NC (Violet): Fără conexiune.

informații Designul panoului frontal poate diferi în funcție de carcasă. Un modul de panou frontal constă în principal din comutator de alimentare, comutator de resetare, LED de alimentare, LED de activitate a hard disk-ului etc. Când conectați modulul panoului frontal al carcasei la acest conector, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.

  1. F_AUDIO (Conector audio pentru panoul frontal)
    Conectorul audio pentru panoul frontal acceptă audio Intel High Definition (HD) și audio AC'97. Puteți conecta modulul audio al panoului frontal al carcasei la acest conector. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor conectorului plăcii de bază. Conectarea incorectă între conectorul modulului și conectorul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să îl deterioreze.
    F_AUDIO (Conector audio pentru panoul frontal)

informații

  • Conectorul audio pentru panoul frontal acceptă audio HD în mod implicit.
  • Semnalele audio vor fi prezente simultan pe ambele conexiuni audio ale panoului frontal și spate.
  • Unele carcase oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul carcasei.
  1. BAT (Baterie)
    Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot să nu fie exacte sau pot fi pierdute.


Puteți șterge valorile CMOS scoțând cablul bateriei:

  1. Opriți computerul și deconectați cablul de alimentare.
  2. Deconectați cablul bateriei de la conectorul cablului bateriei și așteptați un minut.
  3. Conectați cablul bateriei.
  4. Conectați cablul de alimentare și reporniți computerul.

atenție

  • Opriți întotdeauna computerul și deconectați cablul de alimentare înainte de a înlocui bateria.
  • Înlocuiți bateria cu una echivalentă. Pot apărea deteriorări ale dispozitivelor dvs. dacă bateria este înlocuită cu un model incorect.
  • Contactați locul de achiziție sau dealerul local dacă nu puteți înlocui singur bateria sau nu sunteți sigur de modelul bateriei.
  • Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
  • Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.
  1. F_USB1/F_USB2 (Conectori USB 2.0/1.1)
    Conectorii sunt conformi cu specificația USB 2.0/1.1. Fiecare conector USB poate furniza două porturi USB printr-un suport USB opțional. Pentru achiziționarea suportului USB opțional, vă rugăm să contactați dealerul local.
    F_USB1/F_USB2 (Conectori USB 2.0/1.1)

atenție

  • Nu conectați cablul suportului IEEE 1394 (2x5 pini) în conectorul USB.
  • Înainte de a instala suportul USB, asigurați-vă că opriți computerul și deconectați cablul de alimentare de la priză pentru a preveni deteriorarea suportului USB.
  1. COMA (Conector pentru port serial)
    Conectorul COM poate furniza un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați dealerul local.
    COMA (Conector pentru port serial)
  1. TPM (Conector pentru modulul platformei de încredere)
    Puteți conecta un TPM (Trusted Platform Module) la acest conector.
    TPM (Conector pentru modulul platformei de încredere)
  1. SPEAKER (Conector pentru difuzor)
    Se conectează la difuzorul de pe panoul frontal al carcasei. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Se va auzi un singur bip scurt dacă nu este detectată nicio problemă la pornirea sistemului.
  1. CLR_CMOS (Jumper pentru ștergerea CMOS)
    Utilizați acest jumper pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.

atenție

  • Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a șterge valorile CMOS.
  • După repornirea sistemului, accesați "BIOS Setup" ("Configurare BIOS") pentru a încărca valorile implicite din fabrică (selectați "Load Optimized Defaults" ("Încărcați valorile implicite optimizate")) sau configurați manual setările BIOS (consultați "BIOS Setup" ("Configurare BIOS"), pentru configurațiile BIOS).
  1. CI (Conector pentru detectarea intruziunii în carcasă)
    Această placă de bază oferă o funcție de detectare a carcasei care detectează dacă capacul carcasei a fost îndepărtat. Această funcție necesită o carcasă cu design de detectare a intruziunii în carcasă.
  1. BIOS_SET
    Acest jumper vă permite să comutați între BIOS-ul principal și BIOS-ul de rezervă plasând capacul jumper pe pini așa cum este indicat mai jos. Plasați capacul peste pinii 1-2 pentru a activa BIOS-ul principal sau pinii 2-3 pentru a activa BIOS-ul de rezervă.
  1. SPDIF_O (Conector de ieșire S/PDIF)
    Acest conector acceptă ieșire digitală S/PDIF și conectează un cablu audio digital S/PDIF (furnizat de plăcile de expansiune) pentru ieșire audio digitală de la placa de bază la anumite plăci de expansiune, cum ar fi plăcile grafice și plăcile de sunet. De exemplu, unele plăci grafice vă pot cere să utilizați un cablu audio digital S/PDIF pentru ieșire audio digitală de la placa de bază la placa grafică dacă doriți să conectați un afișaj HDMI la placa grafică și să aveți ieșire audio digitală de la afișajul HDMI în același timp. Pentru informații despre conectarea cablului audio digital S/PDIF, citiți cu atenție manualul plăcii de expansiune.

Configurarea BIOS-ului

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale principale includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite funcții ale sistemului. Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a păstra valorile de configurare în CMOS.
Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> (Ștergere) în timpul POST când alimentarea este pornită. Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE @BIOS, care este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.

caution

  • Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme cu utilizarea versiunii curente de BIOS, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
  • Se recomandă să nu modificați setările implicite (cu excepția cazului în care este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul sistemului de a porni. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Restore Defaults" ("Restaurare valori implicite") din acest capitol sau introducerile jumperului bateriei/ștergere CMOS din capitolul Instalare Hardware pentru modul de ștergere a valorilor CMOS.)

Ecranul de pornire

Următorul ecran cu sigla de pornire va apărea când computerul pornește.

Principal

Odată ce intrați în programul de configurare BIOS, meniul principal (așa cum se arată mai jos) apare pe ecran. Utilizați tastele săgeată pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu.

Ajutor meniu principal
Descrierea de pe ecran a unei opțiuni de configurare evidențiate este afișată pe linia de jos a meniului principal.

Ajutor submeniu
În timp ce vă aflați într-un submeniu, apăsați <F1> pentru a afișa un ecran de ajutor (Ajutor general) al tastelor funcționale disponibile pentru meniu. Apăsați <Esc> pentru a ieși din ecranul de ajutor. Ajutor pentru fiecare element se află în blocul Ajutor element din partea dreaptă a submeniului.

(Exemplu versiune BIOS: F1a)

information

  • Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults ("Încarcă valorile implicite optimizate") pentru a seta sistemul la valorile sale implicite.
  • Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS-ului.

Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. Puteți, de asemenea, să selectați limba implicită utilizată de BIOS și să setați manual ora sistemului.

Limba sistemului
Selectează limba implicită utilizată de BIOS.

Data sistemului
Setează data sistemului. Formatul datei este săptămâna (doar citire), luna, ziua și anul. Utilizați <Tab> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <+> sau <-> pentru a seta valoarea dorită.

Ora sistemului
Setează ora sistemului. Formatul orei este ora, minutul și secunda. De exemplu, ora 1 p.m. este 13:00:00. Utilizați <Tab> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <+> sau <-> pentru a seta valoarea dorită.

Nivel de acces
Afișează nivelul de acces curent, în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, valoarea implicită va fi afișată ca Administrator.) Nivelul Administrator vă permite să faceți modificări la toate setările BIOS; nivelul Utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate.

Avansat

Controler LAN OnBoard
Activează sau dezactivează funcția LAN integrată. (Implicit: Activat) Dacă doriți să instalați o placă de rețea suplimentară de la o terță parte în loc să utilizați LAN-ul integrat, setați această opțiune la Dezactivat (Disabled).

Încărcare Putere (Power Loading)
Activează sau dezactivează sarcina fictivă. Când sursa de alimentare este la sarcină scăzută, se va activa o auto-protecție care va cauza oprirea sau defectarea acesteia. Dacă se întâmplă acest lucru, vă rugăm să setați la Activat (Enabled). Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)

Oprire Soft prin PWR-BTTN (Soft-Off by PWR-BTTN)
Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.
Oprire Instantanee (Instant-Off) Apăsați butonul de alimentare și sistemul se va opri instantaneu. (Implicit)
Întârziere 4 Sec (Delay 4 Sec). Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat pentru mai puțin de 4 secunde, sistemul va intra în modul de suspendare.

Afișaj Primar (Primary Display)
Specifică prima inițiere a afișajului monitorului de la placa grafică PCI instalată sau de la grafica integrată.
IGD Setează grafica integrată ca prim afișaj. (Implicit)
PCI Setează placa grafică de pe slotul PCI ca prim afișaj.

Soluție de Ocolire VGA PCIE (PCIE VGA Workaround)
Vă permite să creșteți compatibilitatea plăcii grafice PCI. (Implicit: Dezactivat (Disabled))

ErP
Determină dacă sistemul va consuma cea mai mică putere în starea S5 (oprire). (Implicit: Dezactivat (Disabled)) Notă: Când această opțiune este setată la Activat (Enabled), următoarele funcții vor deveni indisponibile: Reluare după Alarmă (Resume by Alarm), trezire eveniment PME (PME event wake up), pornire prin mouse (power on by mouse), pornire prin tastatură (power on by keyboard) și trezire prin LAN (wake on LAN).

Controler Familie Realtek PCIe GBE (Realtek PCIe GBE Family Controller)
Acest submeniu oferă informații despre configurația LAN și opțiunile de configurare aferente.

Trusted Computing
Activează sau dezactivează Modulul Platformă de Încredere (TPM).

Configurație IT8686 Super IO (IT8686 Super IO Configuration)
Această secțiune oferă informații despre cipul super I/O și vă permite să configurați portul serial și portul paralel.

Monitor Hardware (Hardware Monitor)
Temperatura CPU/Temperatura Sistemului (CPU Temperature/System Temperature) Afișează temperatura curentă a CPU/sistemului.
Viteza Ventilatorului CPU/Sistem (CPU/System Fan Speed) Afișează vitezele curente ale ventilatoarelor CPU/sistem.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ Afișează tensiunile curente ale sistemului.

Funcții Diverse SIO (SIO Misc Functions)
AC BACK
Determină starea sistemului după revenirea alimentării de la o pierdere de energie AC.
Memorie (Memory) Sistemul revine la ultima sa stare de veghe cunoscută la revenirea alimentării AC.
Întotdeauna Activat (Always On) Sistemul este pornit la revenirea alimentării AC.
Întotdeauna Oprit (Always Off) Sistemul rămâne oprit la revenirea alimentării AC. (Implicit)

Carcasă Deschisă (Case Open)
Afișează starea de detectare a dispozitivului de detectare a intruziunii în șasiu atașat la header-ul CI al plăcii de bază. Dacă capacul șasiului sistemului este îndepărtat, acest câmp va afișa "Deschis (Open)", altfel va afișa "Închis (Close)". Pentru a șterge înregistrarea stării de intruziune în șasiu, setați Resetează Starea Carcasei Deschise (Reset Case Open Status) la Activat (Enabled), salvați setările în CMOS și apoi reporniți sistemul.

Resetează Starea Carcasei Deschise (Reset Case Open Status)
Dezactivat (Disabled) Păstrează sau șterge înregistrarea stării anterioare de intruziune în șasiu. (Implicit)
Activat (Enabled) Șterge înregistrarea stării anterioare de intruziune în șasiu, iar câmpul Carcasă Deschisă (Case Open) va afișa "Nu (No)" la următoarea pornire.

Prompt Intruziune Carcasă (Case intrusion Prompt)
Vă permite să determinați dacă să afișați notificarea de intruziune în șasiu la pornirea sistemului. (Implicit: Dezactivat (Disabled))

Configurație CPU (CPU Configuration)

Gestionare Energie CPU (CPU Power Management)
EIST
Activează sau dezactivează Tehnologia Intel ® Speed Step Îmbunătățită (EIST). În funcție de încărcarea CPU-ului, tehnologia Intel EIST poate reduce dinamic și eficient tensiunea CPU-ului și frecvența nucleului pentru a reduce consumul mediu de energie și producția de căldură. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Activat (Enabled))

Mod Turbo (Turbo Mode)
Vă permite să determinați dacă să activați tehnologia Intel ® CPU Turbo Boost. (Implicit: Activat (Enabled))

C-States
Activează sau dezactivează suportul pentru C-States. (Implicit: Activat (Enabled))

C-states Îmbunătățite (Enhanced C-states)
Vă permite să determinați dacă să permiteți CPU-ului să intre în stări C. Când este activat, frecvența nucleului CPU-ului va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Această opțiune este configurabilă numai când C-States este activat. (Implicit: Activat (Enabled))

Nuclee Procesor Active (Active Processor Cores)
Vă permite să selectați numărul de nuclee CPU de activat. (Implicit: Dezactivat (Disabled))

Tehnologie Virtualizare Intel (Intel Virtualization Technology)
Activează sau dezactivează Tehnologia Virtualizare Intel ®. Virtualizarea îmbunătățită de Tehnologia Virtualizare Intel ® va permite unei platforme să ruleze mai multe sisteme de operare și aplicații în partiții independente. Cu virtualizarea, un sistem informatic poate funcționa ca mai multe sisteme virtuale. (Implicit: Activat (Enabled))

VT-d
Activează sau dezactivează Tehnologia Virtualizare Intel ® pentru I/O Direct. (Implicit: Dezactivat (Disabled))

Configurație Stivă Rețea (Network Stack Configuration)
Stivă Rețea (Network Stack)
Dezactivează sau activează bootarea de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat (Disabled))

Suport Ipv4 PXE (Ipv4 PXE Support)
Activează sau dezactivează Suportul IPv4 PXE. Această opțiune este configurabilă numai când Stivă Rețea (Network Stack) este activată.

Suport Ipv4 HTTP (Ipv4 HTTP Support)
Activează sau dezactivează suportul de boot HTTP pentru IPv4. Această opțiune este configurabilă numai când Stivă Rețea (Network Stack) este activată.

Suport Ipv6 PXE (Ipv6 PXE Support)
Activează sau dezactivează Suportul IPv6 PXE. Această opțiune este configurabilă numai când Stivă Rețea (Network Stack) este activată.

Suport Ipv6 HTTP (Ipv6 HTTP Support)
Activează sau dezactivează suportul de boot HTTP pentru IPv6. Această opțiune este configurabilă numai când Stivă Rețea (Network Stack) este activată.

Timp de așteptare boot PXE (PXE boot wait time)
Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe bootarea PXE. Această opțiune este configurabilă numai când Stivă Rețea (Network Stack) este activată. (Implicit: 0)

Număr de detectare media (Media detect count)
Vă permite să setați numărul de ori pentru a verifica prezența media. Această opțiune este configurabilă numai când Stivă Rețea (Network Stack) este activată. (Implicit: 1)

Configurație CSM (CSM Configuration)
Suport CSM (CSM Support)
Activează sau dezactivează UEFI CSM (Modul de Suport Compatibilitate) pentru a suporta un proces de bootare PC moștenit.
Activat (Enabled) Activează UEFI CSM. (Implicit)
Dezactivat (Disabled) Dezactivează UEFI CSM și suportă numai procesul de bootare UEFI BIOS.

Rețea (Network)
Vă permite să selectați dacă să activați opțiunea ROM UEFI sau moștenită pentru controlerul LAN.
Nu lansa (Do not launch) Dezactivează opțiunea ROM.
UEFI Activează numai opțiunea ROM UEFI. (Implicit)
Moștenit (Legacy) Activează numai opțiunea ROM moștenită. Această opțiune este configurabilă numai când Suport CSM (CSM Support) este setat la Activat (Enabled).

Stocare (Storage)
Vă permite să selectați dacă să activați opțiunea ROM UEFI sau moștenită pentru controlerul dispozitivului de stocare.
Nu lansa (Do not launch) Dezactivează opțiunea ROM.
UEFI Activează numai opțiunea ROM UEFI. (Implicit)
Moștenit (Legacy) Activează numai opțiunea ROM moștenită. Această opțiune este configurabilă numai când Suport CSM (CSM Support) este setat la Activat (Enabled).

Video
Vă permite să selectați dacă să activați opțiunea ROM UEFI sau moștenită pentru controlerul grafic.
Nu lansa (Do not launch) Dezactivează opțiunea ROM.
UEFI Activează numai opțiunea ROM UEFI. (Implicit)
Moștenit (Legacy) Activează numai opțiunea ROM moștenită. Această opțiune este configurabilă numai când Suport CSM (CSM Support) este setat la Activat (Enabled).

Alte dispozitive PCI (Other PCI devices)
Vă permite să selectați dacă să activați opțiunea ROM UEFI sau Moștenită pentru controlerul dispozitivului PCI, altele decât controlerele LAN, dispozitiv de stocare și grafică.
Nu lansa (Do not launch) Dezactivează opțiunea ROM.
UEFI Activează numai opțiunea ROM UEFI. (Implicit)
Moștenit (Legacy) Activează numai opțiunea ROM moștenită. Această opțiune este configurabilă numai când Suport CSM (CSM Support) este setat la Activat (Enabled).

Configurație USB (USB Configuration)
Funcție USB Onboard (Onboard USB Feature)
Activează sau dezactivează funcția USB integrată. (Implicit: Activat (Enabled))

Suport USB Moștenit (Legacy USB Support)
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat (Enabled))

XHCI Hand-off
Determină dacă să activați funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat (Enabled))

Suport Driver Stocare în Masă USB (USB Mass Storage Driver Support)
Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat (Enabled))

Dispozitive de Stocare USB (USB Storage Devices)
Afișează o listă de dispozitive de stocare în masă USB conectate. Această opțiune apare numai când este instalat un dispozitiv de stocare USB.

Securitate

Setup Administrator Password (Setare parolă administrator)
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și la intrarea în BIOS Setup. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări la toate setările BIOS.

User Password (Parolă utilizator)
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și la intrarea în BIOS Setup. Cu toate acestea, parola de utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate. Pentru a anula parola, apăsați <Enter> pe elementul parolă și, atunci când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită confirmarea. NOTĂ: Înainte de a seta parola de utilizator (User Password), asigurați-vă că ați setat mai întâi parola de administrator (Administrator Password).

HDD Security Configuration (Configurare securitate HDD)
Afișează o listă de hard disk-uri conectate și vă permite să setați o parolă pentru un anumit hard disk. Acest element apare numai atunci când este instalat un hard disk.

Secure Boot (Bootare securizată)
System Mode (Mod sistem)
Afișează modul curent al sistemului.

Secure Boot (Bootare securizată)
Afișează starea curentă a bootării securizate.

Vendor Keys (Chei producător)
Afișează cheile producătorului.

Attempt Secure Boot (Încearcă bootarea securizată)
Activează sau dezactivează funcția de bootare securizată. Bootarea securizată (Secure Boot) necesită ca toate aplicațiile care rulează
în timpul procesului de bootare să fie pre-semnate cu certificate digitale valide. În acest fel, sistemul știe că toate
fișierele încărcate înainte ca Windows 8 să se încarce și să ajungă la ecranul de autentificare nu au fost modificate.
(Implicit: Dezactivat)

Secure Boot Mode (Mod bootare securizată)
Vă permite să configurați modul de bootare securizată. (Implicit: Personalizat)

Key Management (Gestionare chei)
Această secțiune vă oferă opțiuni de configurare pentru cheia de bootare securizată

Boot

Setup Prompt Timeout (Timp de așteptare prompt configurare)
Vă permite să configurați numărul de secunde pentru a rămâne în ecranul prompt de configurare BIOS. (Implicit: 1)

Bootup NumLock State (Stare NumLock la pornire)
Activează sau dezactivează funcția Numlock de pe tastatura numerică a tastaturii după POST. (Implicit: Activat)

Full Screen LOGO Show (Afișare LOGO pe ecran complet)
Vă permite să determinați dacă să afișați sigla GIGABYTE la pornirea sistemului. Disabled (Dezactivat) omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat)

Boot Option Priorities #1/2 (Priorități opțiuni de bootare #1/2)
Specifică ordinea generală de bootare de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" pe lista de dispozitive de bootare. Pentru a boota de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul "UEFI:".
Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 pe 64 de biți, selectați unitatea optică care conține discul de instalare Windows 10 pe 64 de biți și are prefixul "UEFI:".

Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Priorități BBS pentru unitate hard disk/CD/DVD ROM/unitate dischetă/dispozitiv de rețea)
Specifică ordinea de bootare pentru un anumit tip de dispozitiv, cum ar fi hard disk-uri, unități optice, unități de dischetă și dispozitive care acceptă funcția Boot from LAN (Bootare din LAN) etc. Apăsați <Enter> pe acest element pentru a intra în submeniul care prezintă dispozitivele de același tip care sunt conectate. Acest element este prezent numai dacă este instalat cel puțin un dispozitiv pentru acest tip.

Fast Boot (Bootare rapidă)
Activează sau dezactivează Fast Boot (Bootare rapidă) pentru a scurta procesul de bootare al sistemului de operare. Ultra Fast (Ultra rapid) oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat)

SATA Support
All Sata Devices (Suport SATA
Toate dispozitivele Sata) Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
Last Boot HDD (Ultimul HDD de bootare) Doar cu excepția unității de bootare anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. Acest element poate fi configurat numai atunci când Fast Boot (Bootare rapidă) este setat la Enabled (Activat) sau Ultra Fast (Ultra rapid).

VGA Support (Suport VGA)
Vă permite să selectați ce tip de sistem de operare să bootați.
Auto Activează doar ROM-ul opțiunii moștenite.
EFI Driver (Driver EFI) Activează ROM-ul opțiunii EFI. (Implicit) Acest element poate fi configurat numai atunci când Fast Boot (Bootare rapidă) este setat la Enabled (Activat) sau Ultra Fast (Ultra rapid).

USB Support (Suport USB)
Disabled (Dezactivat) Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
Full Initial (Inițializare completă) Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST.
Partial Initial (Inițializare parțială) O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. (Implicit) Acest element poate fi configurat numai atunci când Fast Boot (Bootare rapidă) este setat la Enabled (Activat). Această funcție este dezactivată când Fast Boot (Bootare rapidă) este setat la Ultra Fast (Ultra rapid).

PS2 Devices Support (Suport dispozitive PS2)
Disable (Dezactivare) Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
Enable (Activare) Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit) Acest element poate fi configurat numai atunci când Fast Boot (Bootare rapidă) este setat la Enabled (Activat). Această funcție este dezactivată când Fast Boot (Bootare rapidă) este setat la Ultra Fast (Ultra rapid).

NetWork Stack Driver Support (Suport driver stivă de rețea)
Disable (Dezactivare) Dezactivează bootarea de la rețea. (Implicit)
Enable (Activare) Activează bootarea de la rețea. Acest element poate fi configurat numai atunci când Fast Boot (Bootare rapidă) este setat la Enabled (Activat) sau Ultra Fast (Ultra rapid).

New Boot Option Policy (Politică nouă opțiune de bootare)
Vă permite să determinați dacă să schimbați ordinea de bootare atunci când este adăugat un dispozitiv nou.
Default (Implicit) Păstrează setările anterioare ale ordinii de bootare. (Implicit)
Place First (Pune primul) Setează dispozitivul nou adăugat ca prim dispozitiv de bootare.
Place Last (Pune ultimul) Setează dispozitivul nou adăugat ca ultim dispozitiv de bootare.

Salvare și ieșire

Save Changes and Exit (Salvați modificările și ieșiți)
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta salvează modificările în CMOS și iese din programul BIOS Setup. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.

Discard Changes and Exit (Renunțați la modificări și ieșiți)
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta iese din BIOS Setup fără a salva modificările efectuate în BIOS Setup în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.

Save Changes (Salvați modificările)
Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a salva modificările în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.

Discard Changes (Renunțați la modificări)
Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a anula modificările BIOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.

Restore Defaults (Restabiliți valorile implicite)
Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a încărca setările implicite din fabrică ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna valorile implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.

Save as User Defaults (Salvați ca valori implicite ale utilizatorului)
Salvați setările BIOS curente ca setări implicite definite de utilizator.

Restore User Defaults (Restabiliți valorile implicite ale utilizatorului)
Încărcați setările implicite definite de utilizator pentru toate opțiunile BIOS.

Boot Override (Suprascriere bootare)
Vă permite să selectați un dispozitiv pentru a boota imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes (Da) pentru a confirma. Sistemul dvs. va reporni automat și va boota de pe acel dispozitiv.

Launch EFI Shell from filesystem device (Lansați EFI Shell de pe dispozitivul sistemului de fișiere)
Vă permite să lansați aplicația EFI Shell (shell.efi) de pe unul dintre dispozitivele de sistem de fișiere disponibile. Apăsați <Enter> pe această opțiune și sistemul va reporni automat la ecranul EFI Shell.

Instalarea driverelor

informație

  • Înainte de a instala driverele, instalați mai întâi sistemul de operare.
  • După instalarea sistemului de operare, introduceți discul cu drivere al plăcii de bază în unitatea optică. Faceți clic pe mesajul "Tap to choose what happens with this disc" ("Atingeți pentru a alege ce se întâmplă cu acest disc") din colțul din dreapta sus al ecranului și selectați "Run Run.exe." (Rulează Run.exe.) (Sau accesați My Computer (Computerul meu), faceți dublu clic pe unitatea optică și executați programul Run.exe.)

"Xpress Install" ("Instalare Xpress") va scana automat sistemul și apoi va lista toate driverele recomandate pentru instalare. Puteți face clic pe butonul Xpress Install ("Instalare Xpress"), iar "Xpress Install" ("Instalare Xpress") va instala toate driverele selectate. Sau faceți clic pe săgeată pentru a instala individual driverele de care aveți nevoie.

Contactați-ne
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresă: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Asistență tehnică și non-tehnică (Vânzări/Marketing): http://esupport.gigabyte.com
Adresă WEB (engleză): http://www.gigabyte.com
Adresă WEB (chineză): http://www.gigabyte.tw

  • GIGABYTE eSupport Pentru a trimite o întrebare tehnică sau non-tehnică (Vânzări/Marketing), vă rugăm să accesați: http://esupport.gigabyte.com

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați GIGABYTE GA-J3355N-D2P - Manualul plăcii de bază

Limbi disponibile

Manuale conexe pentru Gigabyte GA-J3355N-D2P

Cuprins
