Identificación de la revisión de su placa base

El número de revisión de su placa base tiene este aspecto: "REV: X.X." Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o cuando busque información técnica.
Ejemplo:

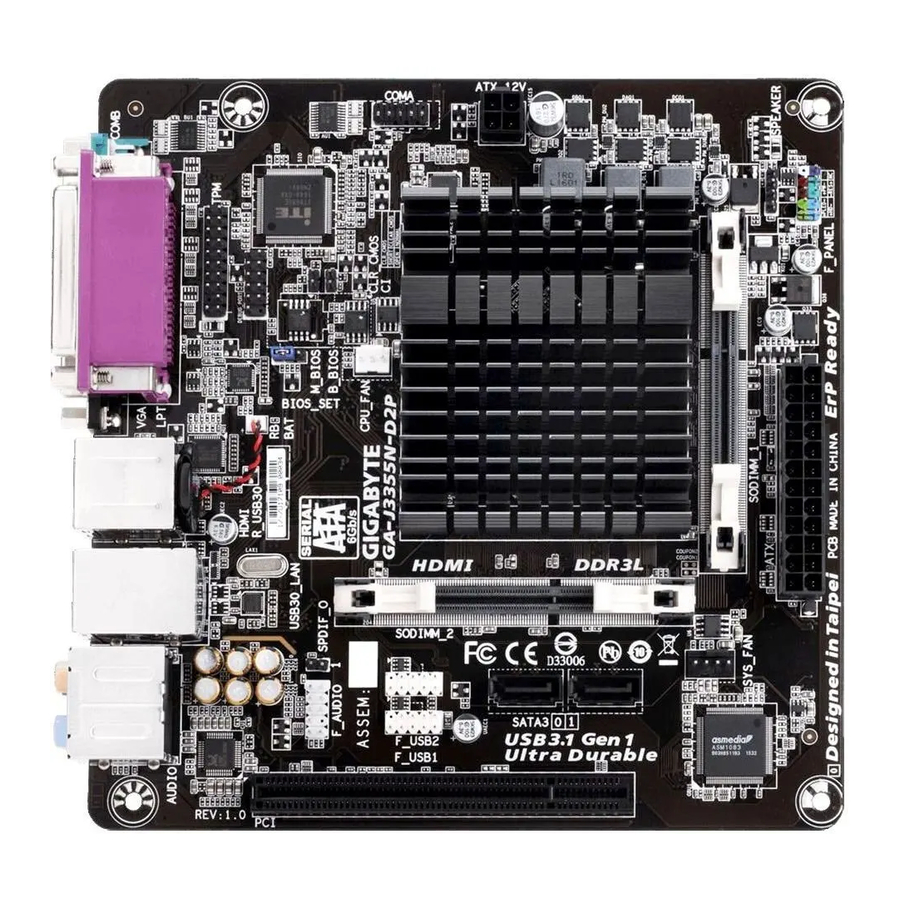

Disposición de la placa base GA-J3355N-D2P

Contenido de la caja

Placa base GA-J3355N-D2P
Disco de controladores de la placa base
Manual del usuario
Dos cables SATA
Panel de E/S

* El contenido de la caja anterior es solo de referencia y los elementos reales dependerán del paquete de producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
Antes de la instalación, no retire ni rompa la etiqueta S/N (número de serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
Siempre desconecte la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o extraer la placa base u otros componentes de hardware.
Cuando conecte componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
Cuando manipule la placa base, evite tocar los cables o conectores metálicos.
Es mejor usar una pulsera antiestática (ESD) al manipular componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera ESD, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
Antes de conectar o desconectar el cable de la fuente de alimentación de la placa base, asegúrese de que la fuente de alimentación se haya apagado.
Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa de la computadora.
No coloque el sistema informático sobre una superficie irregular.
No coloque el sistema informático en un entorno húmedo o de alta temperatura.
Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
Si no está seguro acerca de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
Si usa un adaptador, un cable de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

CPU	Integrado con un Intel ® Dual-Core Celeron ® J3355 SoC (2,5 GHz) * No desmonte el SoC integrado ni los disipadores de calor usted mismo para evitar daños a estos componentes. 2 MB de caché
Memoria	2 zócalos DDR3L SO-DIMM que admiten hasta 16 GB de memoria del sistema Arquitectura de memoria de doble canal Soporte para módulos de memoria DDR3L de 1866/1600/1333 MHz Soporte para módulos de memoria no ECC
Gráficos integrados	Integrado en el SoC: 1 puerto D-Sub, que admite una resolución máxima de 1920x1200 a 60 Hz 1 puerto HDMI, que admite una resolución máxima de 3840x2160 a 30 Hz
Audio	Códec Realtek ® ALC887 Audio de alta definición 2/4/5.1/7.1 canales
LAN	Chip LAN Realtek ® GbE (10/100/1000 Mbit)
Ranuras de expansión	1 ranura PCI
Interfaz de almacenamiento	Integrado en el SoC: 2 conectores SATA de 6 Gb/s
USB	Integrado en el SoC: 4 puertos USB 3.1 Gen 1 en el panel posterior 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos
Conectores internos	1 conector de alimentación principal ATX de 24 pines 1 conector de alimentación ATX 12V de 4 pines 2 conectores SATA de 6 Gb/s 1 conector de ventilador de CPU 1 conector de ventilador del sistema 1 conector del panel frontal 1 conector de audio del panel frontal 2 conectores USB 2.0/1.1 1 conector de salida S/PDIF 1 conector de puerto serie 1 conector de módulo de plataforma segura (TPM) 1 puente Clear CMOS 1 conector de intrusión en el chasis 1 conector de altavoz 1 puente BIOS
Conectores del panel trasero	1 puerto serie 1 puerto paralelo 1 puerto D-Sub 1 puerto HDMI 4 puertos USB 3.1 Gen 1 1 puerto RJ-45 6 conectores de audio (salida de altavoz central/subwoofer, salida de altavoz trasero, altavoz lateral Salida, entrada de línea, salida de línea, entrada de micrófono)
Controlador de E/S	Chip controlador de E/S iTE ®
Monitorización del hardware	Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Control de la velocidad del ventilador * Si la función de control de velocidad del ventilador es compatible dependerá del refrigerador que instale.
BIOS	Flash de 2 x 64 Mbit Uso de BIOS AMI UEFI con licencia PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas	Soporte para Xpress Install Soporte para @BIOS Soporte para APP Center * Las aplicaciones disponibles en APP Center pueden variar según el modelo de la placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
Software incluido	Norton ® Internet Security (versión OEM)
Sistema operativo	Soporte para Windows 10 de 64 bits
Factor de forma	Factor de forma Mini-ITX; 17,0 cm x 17,0 cm

* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y en la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de soporte de módulos de memoria.

Visite la página Support\Utility List (Lista de soporte\utilidades) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Visite el sitio web de GIGABYTE para obtener detalles sobre la instalación del hardware.

Instalación de la memoria

Lea las siguientes instrucciones antes de comenzar a instalar la memoria:

Asegúrese de que la placa base sea compatible con la memoria. Se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips. (Vaya al sitio web de GIGABYTE para obtener las últimas velocidades de memoria y módulos de memoria compatibles).
Siempre apague la computadora y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños al hardware.
Los módulos de memoria tienen un diseño a prueba de fallos. Un módulo de memoria solo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona dos zócalos de memoria y es compatible con la tecnología de doble canal. Después de instalar la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de la memoria original. Los dos zócalos de memoria se dividen en dos canales y cada canal tiene un zócalo de memoria de la siguiente manera:
Canal A: SODIMM_1
Canal B: SODIMM_2

Debido a las limitaciones del SoC, lea las siguientes instrucciones antes de instalar la memoria en modo de doble canal. Cuando se habilita el modo de doble canal con dos módulos de memoria, se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips para un rendimiento óptimo.

Instalación de una tarjeta de expansión

Lea las siguientes instrucciones antes de comenzar a instalar una tarjeta de expansión:

Asegúrese de que la placa base sea compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
Siempre apague la computadora y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños al hardware.

Conectores del panel trasero

Puerto paralelo
Utilice el puerto paralelo para conectar dispositivos como una impresora, un escáner, etc. El puerto paralelo también se denomina puerto de impresora.
Puerto serial
Utilice el puerto serial para conectar dispositivos como un ratón, un módem u otros periféricos.
Puerto D-Sub
El puerto D-Sub admite un conector D-Sub de 15 pines y admite una resolución máxima de 1920x1200 a 60 Hz (las resoluciones reales admitidas dependen del monitor que se esté utilizando). Conecte un monitor que admita la conexión D-Sub a este puerto.
Puerto USB 3.1 Gen 1
El puerto USB 3.1 Gen 1 admite la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
Puerto HDMI
El puerto HDMI cumple con HDCP y admite los formatos Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 8 canales de hasta 192 KHz/24 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es de 3840x2160 a 30 Hz, pero las resoluciones reales admitidas dependen del monitor que se esté utilizando.
Después de instalar el dispositivo HDMI, asegúrese de establecer el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar según su sistema operativo).

Configuraciones de doble pantalla para los gráficos integrados:
Las configuraciones de doble pantalla se admiten después de instalar los controladores de la placa base en el sistema operativo.
Puerto LAN RJ-45
El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.

LED de conexión/velocidad:

Estado	Descripción
Naranja	Velocidad de datos de 1 Gbps
Verde	Velocidad de datos de 100 Mbps
Apagado	Velocidad de datos de 10 Mbps

LED de actividad:

Estado	Descripción
Parpadeando	Se está produciendo la transmisión o recepción de datos
Apagado	No se está produciendo la transmisión o recepción de datos

Salida de altavoz central/subwoofer (naranja)
Utilice esta toma de audio para conectar altavoces centrales/subwoofer en una configuración de audio de 5.1/7.1 canales.
Salida de altavoz trasero (negro)
Esta toma se puede utilizar para conectar altavoces traseros en una configuración de audio de 4/5.1/7.1 canales.
Salida de altavoz lateral (gris)
Utilice esta toma de audio para conectar altavoces laterales en una configuración de audio de 7.1 canales.
Entrada de línea (azul)
La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un walkman, etc.
Salida de línea (verde)
La toma de salida de línea. Utilice esta toma de audio para auriculares o altavoces de 2 canales. Esta toma se puede utilizar para conectar altavoces frontales en una configuración de audio de 4/5.1/7.1 canales.
Entrada de micrófono (rosa)
La toma de entrada de micrófono.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Al quitar el cable conectado a un conector del panel trasero, primero retire el cable de su dispositivo y, a continuación, retírelo de la placa base.
Al quitar el cable, tire de él directamente del conector. No lo balancee de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

Conectores internos

ATX_12V
ATX
CPU_FAN
SYS_FAN
SATA3 0/1
F_PANEL
F_AUDIO
BAT

F_USB1/F_USB2
COMA
TPM
SPEAKER
CLR_CMOS
CI
BIOS_SET
SPDIF_O

Lea las siguientes directrices antes de conectar dispositivos externos:

Primero, asegúrese de que sus dispositivos cumplan con los conectores que desea conectar.
Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desconecte el cable de alimentación del tomacorriente para evitar daños a los dispositivos.
Después de instalar el dispositivo y antes de encender la computadora, asegúrese de que el cable del dispositivo se haya conectado de forma segura al conector de la placa base.

1/2) ATX_12V/ATX (Conector de alimentación de 12 V de 2x2 y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación esté apagada y de que todos los dispositivos estén instalados correctamente. El conector de alimentación posee un diseño a prueba de errores. Conecte el cable de la fuente de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, la computadora no se iniciará.

3/4) CPU_FAN/SYS_FAN (Cabezales del ventilador)
La placa base tiene un cabezal de ventilador de CPU de 3 pines (CPU_FAN) y un cabezal de ventilador de sistema de 4 pines (SYS_FAN). La mayoría de los cabezales de ventilador poseen un diseño de inserción a prueba de errores. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

Estos cabezales de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los cabezales.

SATA3 0/1 (Conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con el estándar SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un solo dispositivo SATA.

F_PANEL (Cabezal del panel frontal)
Conecte el interruptor de encendido, el interruptor de reinicio y el indicador de estado del sistema en el chasis a este cabezal de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivos y negativos antes de conectar los cables.

PLED (LED de encendido, amarillo):

Se conecta al indicador de estado de energía en el panel frontal del chasis. El LED está encendido cuando el sistema está funcionando. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

PW (Interruptor de encendido, rojo): Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar su sistema usando el interruptor de encendido (consulte "Configuración del BIOS", "Chipset", para obtener más información).
HD (LED de actividad del disco duro, azul): Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
RES (Interruptor de reinicio, verde): Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar la computadora si la computadora se congela y no realiza un reinicio normal.
NC (Púrpura): Sin conexión.

El diseño del panel frontal puede diferir según el chasis. Un módulo de panel frontal consta principalmente de interruptor de encendido, interruptor de reinicio, LED de encendido, LED de actividad del disco duro, etc. Cuando conecte el módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.

F_AUDIO (Cabezal de audio del panel frontal)
El cabezal de audio del panel frontal es compatible con audio de alta definición (HD) Intel y audio AC'97. Puede conectar el módulo de audio del panel frontal del chasis a este cabezal. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del cabezal de la placa base. La conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no pueda funcionar o incluso dañarlo.

El cabezal de audio del panel frontal es compatible con audio HD de forma predeterminada.
Las señales de audio estarán presentes en las conexiones de audio del panel frontal y posterior simultáneamente.
Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, comuníquese con el fabricante del chasis.

BAT (Batería)
La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la información de la hora) en el CMOS cuando la computadora está apagada. Reemplace la batería cuando el voltaje de la batería caiga a un nivel bajo, o los valores del CMOS pueden no ser precisos o pueden perderse.

Puede borrar los valores del CMOS retirando el cable de la batería:

Apague su computadora y desenchufe el cable de alimentación.
Desenchufe el cable de la batería del cabezal del cable de la batería y espere un minuto.
Enchufe el cable de la batería.
Enchufe el cable de alimentación y reinicie su computadora.

Siempre apague su computadora y desenchufe el cable de alimentación antes de reemplazar la batería.
Reemplace la batería por una equivalente. Pueden producirse daños en sus dispositivos si la batería se reemplaza con un modelo incorrecto.
Comuníquese con el lugar de compra o con el distribuidor local si no puede reemplazar la batería usted mismo o si no está seguro del modelo de batería.
Cuando instale la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe mirar hacia arriba).
Las baterías usadas deben manipularse de acuerdo con las regulaciones ambientales locales.

F_USB1/F_USB2 (Cabezales USB 2.0/1.1)
Los cabezales cumplen con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, comuníquese con el distribuidor local.

No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el cabezal USB.
Antes de instalar el soporte USB, asegúrese de apagar su computadora y desenchufar el cable de alimentación del tomacorriente para evitar daños al soporte USB.

COMA (Cabezal de puerto serie)
El cabezal COM puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para comprar el cable de puerto COM opcional, comuníquese con el distribuidor local.

TPM (Cabezal del módulo de plataforma segura)
Puede conectar un TPM (módulo de plataforma segura) a este cabezal.

SPEAKER (Cabezal del altavoz)
Se conecta al altavoz en el panel frontal del chasis. El sistema informa el estado de inicio del sistema emitiendo un código de pitido. Se escuchará un pitido corto si no se detecta ningún problema al inicio del sistema.

CLR_CMOS (Puente Clear CMOS)
Use este puente para borrar la configuración del BIOS y restablecer los valores del CMOS a los valores predeterminados de fábrica. Para borrar los valores del CMOS, use un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.

Siempre apague su computadora y desenchufe el cable de alimentación del tomacorriente antes de borrar los valores del CMOS.
Después de reiniciar el sistema, vaya a la configuración del BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults) o configure manualmente la configuración del BIOS (consulte "Configuración del BIOS" para las configuraciones del BIOS).

CI (Cabezal de intrusión en el chasis)
Esta placa base proporciona una función de detección del chasis que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis con diseño de detección de intrusión en el chasis.

BIOS_SET
Este puente le permite cambiar entre el BIOS principal y el BIOS de respaldo colocando la tapa del puente en los pines como se indica a continuación. Coloque la tapa sobre los pines 1-2 para habilitar el BIOS principal o los pines 2-3 para habilitar el BIOS de respaldo.

SPDIF_O (Cabezal de salida S/PDIF)
Este cabezal admite salida S/PDIF digital y conecta un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para la salida de audio digital desde su placa base a ciertas tarjetas de expansión como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que use un cable de audio digital S/PDIF para la salida de audio digital desde su placa base a su tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de su tarjeta de expansión.

Configuración del BIOS

El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en el CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el almacenamiento de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de Configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar ciertas funciones del sistema. Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria al CMOS para mantener los valores de configuración en el CMOS.
Para acceder al programa de Configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se encienda la alimentación. Para actualizar el BIOS, utilice la utilidad @BIOS de GIGABYTE, que es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.

Debido a que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas al utilizar la versión actual del BIOS, se recomienda no actualizar el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La modificación inadecuada de la configuración puede provocar que el sistema no arranque. Si esto ocurre, intente borrar los valores del CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Restaurar valores predeterminados" de este capítulo o las presentaciones del puente de la batería/borrado del CMOS en el capítulo Instalación de hardware para saber cómo borrar los valores del CMOS).

Pantalla de inicio

La siguiente pantalla del logotipo de inicio aparecerá cuando el equipo arranque.

Principal

Una vez que entra en el programa de Configuración del BIOS, el menú principal (como se muestra a continuación) aparece en la pantalla. Utilice las teclas de flecha para moverse entre los elementos y pulse <Enter> para aceptar o entrar en un submenú.

Ayuda del menú principal
La descripción en pantalla de una opción de configuración resaltada se muestra en la línea inferior del menú principal.

Ayuda del submenú
Mientras está en un submenú, pulse <F1> para mostrar una pantalla de ayuda (Ayuda general) de las teclas de función disponibles para el menú. Pulse <Esc> para salir de la pantalla de ayuda. La ayuda para cada elemento se encuentra en el bloque de ayuda del elemento en el lado derecho del submenú.

(Ejemplo de versión del BIOS: F1a)

Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para establecer su sistema a sus valores predeterminados.
Los menús de Configuración del BIOS descritos en este capítulo son solo para referencia y pueden diferir según la versión del BIOS.

Esta sección proporciona información sobre el modelo de su placa base y la versión del BIOS. También puede seleccionar el idioma predeterminado utilizado por el BIOS y establecer manualmente la hora del sistema.

System Language
Selecciona el idioma predeterminado utilizado por el BIOS.

System Date
Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, día y año. Utilice <Tab> para cambiar entre los campos Mes, Día y Año, y utilice la tecla <+> o <-> para establecer el valor deseado.

System Time
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es las 13:00:00. Utilice <Tab> para cambiar entre los campos Hora, Minuto y Segundo, y utilice la tecla <+> o <-> para establecer el valor deseado.

Access Level
Muestra el nivel de acceso actual en función del tipo de protección por contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrator). El nivel de Administrador le permite realizar cambios en todos los ajustes del BIOS; el nivel de Usuario solo le permite realizar cambios en algunos ajustes del BIOS, pero no en todos.

Avanzado

Controlador LAN integrado
Activa o desactiva la función LAN integrada. (Predeterminado: Activado) Si desea instalar una tarjeta de red adicional de terceros en lugar de utilizar la LAN integrada, configure este elemento como Desactivado.

Carga de energía
Activa o desactiva la carga simulada. Cuando la fuente de alimentación está con poca carga, se activará una autoprotección que provocará que se apague o falle. Si esto ocurre, configúrelo como Activado. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)

Apagado suave por PWR-BTTN
Configura la forma de apagar el equipo en modo MS-DOS mediante el botón de encendido.
Apagado instantáneo Pulse el botón de encendido y el sistema se apagará al instante. (Predeterminado)
Retraso 4 segundos. Mantenga pulsado el botón de encendido durante 4 segundos para apagar el sistema. Si se pulsa el botón de encendido durante menos de 4 segundos, el sistema entrará en modo de suspensión.

Pantalla principal
Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI instalada o los gráficos integrados.
IGD Establece los gráficos integrados como la primera pantalla. (Predeterminado)
PCI Establece la tarjeta gráfica en la ranura PCI como la primera pantalla.

Solución alternativa VGA PCIE
Le permite aumentar la compatibilidad de la tarjeta gráfica PCI. (Predeterminado: Desactivado)

ErP
Determina si se permite que el sistema consuma la menor cantidad de energía en el estado S5 (apagado). (Predeterminado: Desactivado) Nota: Cuando este elemento se establece en Activado, las siguientes funciones dejarán de estar disponibles: Reanudación por alarma, activación de eventos PME, encendido por ratón, encendido por teclado y activación en LAN.

Controlador familiar Realtek PCIe GBE
Este submenú proporciona información sobre la configuración de la LAN y las opciones de configuración relacionadas.

Computación confiable
Activa o desactiva el Módulo de plataforma confiable (TPM).

Configuración de IT8686 Super IO
Esta sección proporciona información sobre el chip super I/O y le permite configurar el puerto serie y el puerto paralelo.

Monitor de hardware
Temperatura de la CPU/Temperatura del sistema Muestra la temperatura actual de la CPU/sistema.
Velocidad del ventilador de la CPU/sistema Muestra las velocidades actuales del ventilador de la CPU/sistema.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ Muestra los voltajes actuales del sistema.

Funciones varias de SIO
AC BACK
Determina el estado del sistema tras el retorno de la energía tras un corte de alimentación de CA.
Memoria El sistema vuelve a su último estado de activación conocido tras el retorno de la alimentación de CA.
Siempre encendido El sistema se enciende tras el retorno de la alimentación de CA.
Siempre apagado El sistema permanece apagado tras el retorno de la alimentación de CA. (Predeterminado)

Carcasa abierta
Muestra el estado de detección del dispositivo de detección de intrusiones en el chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Abierto"; de lo contrario, mostrará "Cerrado". Para borrar el registro de estado de intrusión en el chasis, establezca Restablecer estado de carcasa abierta en Activado, guarde la configuración en el CMOS y, a continuación, reinicie el sistema.

Restablecer estado de carcasa abierta
Desactivado Mantiene o borra el registro del estado de intrusión en el chasis anterior. (Predeterminado)
Activado Borra el registro del estado de intrusión en el chasis anterior y el campo Carcasa abierta mostrará "No" en el siguiente arranque.

Aviso de intrusión en la carcasa
Le permite determinar si desea mostrar la notificación de intrusión en el chasis al inicio del sistema. (Predeterminado: Desactivado)

Configuración de la CPU

Administración de energía de la CPU
EIST
Activa o desactiva la tecnología Enhanced Intel ® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología Intel EIST puede reducir dinámica y eficazmente el voltaje de la CPU y la frecuencia del núcleo para disminuir el consumo medio de energía y la producción de calor. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Activado)

Modo Turbo
Le permite determinar si desea activar la tecnología Intel ® CPU Turbo Boost. (Predeterminado: Activado)

Estados C
Activa o desactiva la compatibilidad con los estados C. (Predeterminado: Activado)

Estados C mejorados
Le permite determinar si desea permitir que la CPU entre en estados C. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. Este elemento solo se puede configurar cuando Estados C está activado. (Predeterminado: Activado)

Núcleos de procesador activos
Le permite seleccionar el número de núcleos de CPU que se van a activar. (Predeterminado: Desactivado)

Tecnología de virtualización Intel
Activa o desactiva la tecnología de virtualización Intel ®. La virtualización mejorada por la tecnología de virtualización Intel ® permitirá que una plataforma ejecute múltiples sistemas operativos y aplicaciones en particiones independientes. Con la virtualización, un sistema informático puede funcionar como múltiples sistemas virtuales. (Predeterminado: Activado)

VT-d
Activa o desactiva la tecnología de virtualización Intel ® para E/S dirigida. (Predeterminado: Desactivado)

Configuración de la pila de red
Pila de red
Desactiva o activa el arranque desde la red para instalar un sistema operativo con formato GPT, como la instalación del sistema operativo desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)

Compatibilidad con Ipv4 PXE
Activa o desactiva la compatibilidad con IPv4 PXE. Este elemento solo se puede configurar cuando Pila de red está activado.

Compatibilidad con Ipv4 HTTP
Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Pila de red está activado.

Compatibilidad con Ipv6 PXE
Activa o desactiva la compatibilidad con IPv6 PXE. Este elemento solo se puede configurar cuando Pila de red está activado.

Compatibilidad con Ipv6 HTTP
Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Pila de red está activado.

Tiempo de espera de arranque PXE
Le permite configurar el tiempo que debe esperar antes de poder pulsar <Esc> para abortar el arranque PXE. Este elemento solo se puede configurar cuando Pila de red está activado. (Predeterminado: 0)

Recuento de detección de medios
Le permite establecer el número de veces que se debe comprobar la presencia de medios. Este elemento solo se puede configurar cuando Pila de red está activado. (Predeterminado: 1)

Configuración CSM
Compatibilidad con CSM
Activa o desactiva UEFI CSM (módulo de soporte de compatibilidad) para admitir un proceso de arranque de PC heredado.
Enabled Activa UEFI CSM. (Predeterminado)
Disabled Desactiva UEFI CSM y solo admite el proceso de arranque UEFI BIOS.

Red
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador LAN.
No iniciar Desactiva la opción ROM.
UEFI Activa solo la opción ROM UEFI. (Predeterminado)
Legacy Activa solo la opción ROM heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está establecido en Enabled.

Almacenamiento
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador de dispositivos de almacenamiento.
No iniciar Desactiva la opción ROM.
UEFI Activa solo la opción ROM UEFI. (Predeterminado)
Legacy Activa solo la opción ROM heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está establecido en Enabled.

Vídeo
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador de gráficos.
No iniciar Desactiva la opción ROM.
UEFI Activa solo la opción ROM UEFI. (Predeterminado)
Legacy Activa solo la opción ROM heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está establecido en Enabled.

Otros dispositivos PCI
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador de dispositivos PCI que no sean los controladores LAN, de dispositivos de almacenamiento y de gráficos.
No iniciar Desactiva la opción ROM.
UEFI Activa solo la opción ROM UEFI. (Predeterminado)
Legacy Activa solo la opción ROM heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está establecido en Enabled.

Configuración USB
Función USB integrada
Activa o desactiva la función USB integrada. (Predeterminado: Activado)

Compatibilidad con USB heredado
Permite utilizar el teclado/ratón USB en MS-DOS. (Predeterminado: Activado)

Traspaso XHCI
Determina si se debe activar la función de traspaso XHCI para un sistema operativo sin compatibilidad con traspaso XHCI. (Predeterminado: Activado)

Compatibilidad con el controlador de almacenamiento masivo USB
Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)

Dispositivos de almacenamiento USB
Muestra una lista de los dispositivos de almacenamiento masivo USB conectados. Este elemento solo aparece cuando hay instalado un dispositivo de almacenamiento USB.

Seguridad

Configurar contraseña de administrador
Le permite configurar una contraseña de administrador. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña nuevamente y presione <Enter>. Debe ingresar la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al ingresar a la configuración del BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones del BIOS.

Contraseña de usuario
Le permite configurar una contraseña de usuario. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña nuevamente y presione <Enter>. Debe ingresar la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al ingresar a la configuración del BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones del BIOS, pero no en todas. Para cancelar la contraseña, presione <Enter> en el elemento de contraseña y, cuando se le solicite la contraseña, ingrese la correcta primero. Cuando se le solicite una nueva contraseña, presione <Enter> sin ingresar ninguna contraseña. Presione <Enter> nuevamente cuando se le solicite que confirme. NOTA: Antes de configurar la contraseña de usuario, asegúrese de configurar primero la contraseña de administrador.

Configuración de seguridad del HDD
Muestra una lista de discos duros conectados y le permite establecer una contraseña para un disco duro específico. Este elemento aparece solo cuando hay un disco duro instalado.

Arranque seguro
Modo de sistema
Muestra el modo de sistema actual.

Arranque seguro
Muestra el estado actual del arranque seguro.

Claves del proveedor
Muestra las claves del proveedor.

Intentar arranque seguro
Activa o desactiva la función de arranque seguro. El arranque seguro requiere que todas las aplicaciones que se ejecutan
durante el proceso de arranque estén pre-firmadas con certificados digitales válidos. De esta manera, el sistema sabe que todos
los archivos que se están cargando antes de que Windows 8 se cargue y llegue a la pantalla de inicio de sesión no han sido manipulados.
(Predeterminado: Deshabilitado)

Modo de arranque seguro
Le permite configurar el modo de arranque seguro. (Predeterminado: Personalizado)

Administración de claves
Esta sección le proporciona opciones de configuración para la clave de arranque seguro

Arranque

Tiempo de espera de solicitud de configuración
Le permite configurar la cantidad de segundos que permanecerá en la pantalla de solicitud de configuración del BIOS. (Predeterminado: 1)

Estado de bloqueo numérico al inicio
Activa o desactiva la función de bloqueo numérico en el teclado numérico del teclado después del POST. (Predeterminado: Activado)

Mostrar LOGOTIPO a pantalla completa
Le permite determinar si se mostrará el logotipo de GIGABYTE al iniciar el sistema. Deshabilitado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Habilitado)

Prioridades de opción de arranque #1/2
Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:".
O, si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 10 de 64 bits, seleccione la unidad óptica que contiene el disco de instalación de Windows 10 de 64 bits y tiene el prefijo "UEFI:".

Prioridades BBS de disco duro/CD/DVD ROM/disquete/dispositivo de red
Especifica el orden de arranque para un tipo de dispositivo específico, como discos duros, unidades ópticas, unidades de disquete y dispositivos que admiten la función de arranque desde LAN, etc. Presione <Enter> en este elemento para ingresar al submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento está presente solo si hay al menos un dispositivo de este tipo instalado.

Arranque rápido
Activa o desactiva el arranque rápido para acortar el proceso de arranque del sistema operativo. Ultra rápido proporciona la velocidad de arranque más rápida. (Predeterminado: Deshabilitado)

Compatibilidad con SATA
Todos los dispositivos SataTodos los dispositivos SATA son funcionales en el sistema operativo y durante el POST. (Predeterminado)
Último HDD de arranque Solo Excepto la unidad de arranque anterior, todos los dispositivos SATA están deshabilitados antes de que se complete el proceso de arranque del sistema operativo. Este elemento se puede configurar solo cuando Arranque rápido está configurado en Habilitado o Ultra rápido.

Compatibilidad con VGA
Le permite seleccionar qué tipo de sistema operativo arrancar.
AutoHabilita solo la ROM de opción heredada.
Controlador EFIHabilita la ROM de opción EFI. (Predeterminado) Este elemento se puede configurar solo cuando Arranque rápido está configurado en Habilitado o Ultra rápido.

Compatibilidad con USB
DeshabilitadoTodos los dispositivos USB están deshabilitados antes de que se complete el proceso de arranque del sistema operativo.
Inicialización completa Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST.
Inicialización parcialParte de los dispositivos USB están deshabilitados antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado) Este elemento se puede configurar solo cuando Arranque rápido está configurado en Habilitado. Esta función está deshabilitada cuando Arranque rápido está configurado en Ultra rápido.

Compatibilidad con dispositivos PS2
DeshabilitarTodos los dispositivos PS/2 están deshabilitados antes de que se complete el proceso de arranque del sistema operativo.
HabilitarTodos los dispositivos PS/2 son funcionales en el sistema operativo y durante el POST. (Predeterminado) Este elemento se puede configurar solo cuando Arranque rápido está configurado en Habilitado. Esta función está deshabilitada cuando Arranque rápido está configurado en Ultra rápido.

Compatibilidad con el controlador de pila de red
DeshabilitarDeshabilita el arranque desde la red. (Predeterminado)
HabilitarHabilita el arranque desde la red. Este elemento se puede configurar solo cuando Arranque rápido está configurado en Habilitado o Ultra rápido.

Nueva política de opción de arranque
Le permite determinar si se cambiará el orden de arranque cuando se agregue un nuevo dispositivo.
PredeterminadoMantiene la configuración de orden de arranque anterior. (Predeterminado)
Colocar primeroEstablece el dispositivo recién agregado como el primer dispositivo de arranque.
Colocar al finalEstablece el dispositivo recién agregado como el último dispositivo de arranque.

Guardar y salir

Guardar cambios y salir
Presione <Enter> en este elemento y seleccione Yes (Sí). Esto guarda los cambios en el CMOS y sale del programa de configuración del BIOS. Seleccione No o presione <Esc> para volver al menú principal de configuración del BIOS.

Descartar cambios y salir
Presione <Enter> en este elemento y seleccione Yes (Sí). Esto sale de la configuración del BIOS sin guardar los cambios realizados en la configuración del BIOS en el CMOS. Seleccione No o presione <Esc> para volver al menú principal de configuración del BIOS.

Guardar cambios
Presione <Enter> en este elemento y seleccione Yes (Sí) para guardar los cambios en el CMOS. Seleccione No o presione <Esc> para volver al menú principal de configuración del BIOS.

Descartar cambios
Presione <Enter> en este elemento y seleccione Yes (Sí) para cancelar los cambios del BIOS. Seleccione No o presione <Esc> para volver al menú principal de configuración del BIOS.

Restaurar valores predeterminados
Presione <Enter> en este elemento y seleccione Yes (Sí) para cargar la configuración predeterminada de fábrica del BIOS. La configuración predeterminada del BIOS ayuda al sistema a funcionar en un estado óptimo. Siempre cargue los valores predeterminados optimizados después de actualizar el BIOS o después de borrar los valores del CMOS.

Guardar como valores predeterminados del usuario
Guarda la configuración actual del BIOS como la configuración predeterminada definida por el usuario.

Restaurar valores predeterminados del usuario
Carga la configuración predeterminada definida por el usuario para todas las opciones del BIOS.

Anular arranque
Le permite seleccionar un dispositivo para arrancar inmediatamente. Presione <Enter> en el dispositivo que seleccione y seleccione Yes (Sí) para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo.

Iniciar el shell EFI desde el dispositivo del sistema de archivos
Le permite iniciar la aplicación de shell EFI (shell.efi) desde uno de los dispositivos del sistema de archivos disponibles. Presione <Enter> en esta opción y el sistema se reiniciará automáticamente en la pantalla de shell EFI.

Instalación de los controladores

Antes de instalar los controladores, primero instale el sistema operativo.
Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Toque para elegir qué ocurre con este disco" en la esquina superior derecha de la pantalla y seleccione "Ejecutar Run.exe". (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" escaneará automáticamente su sistema y luego listará todos los controladores que se recomiendan instalar. Puede hacer clic en el botón Xpress Install y "Xpress Install" instalará todos los controladores seleccionados. O haga clic en la flecha icono para instalar individualmente los controladores que necesite.

Contáctenos
GIGA-BYTE TECHNOLOGY CO., LTD.
Dirección: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Soporte técnico y no técnico (Ventas/Marketing): http://esupport.gigabyte.com
Dirección WEB (inglés): http://www.gigabyte.com
Dirección WEB (chino): http://www.gigabyte.tw

Soporte electrónico de GIGABYTE Para enviar una pregunta técnica o no técnica (Ventas/Marketing), por favor enlace a: http://esupport.gigabyte.com

Referencias

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE GA-J3355N-D2P - Manual de la placa base
