GIGABYTE GA-J3355N-D2P - Panduan Motherboard

Isi

Mengidentifikasi Revisi Motherboard Anda

Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Misalnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS motherboard, driver, atau saat mencari informasi teknis.
Contoh:

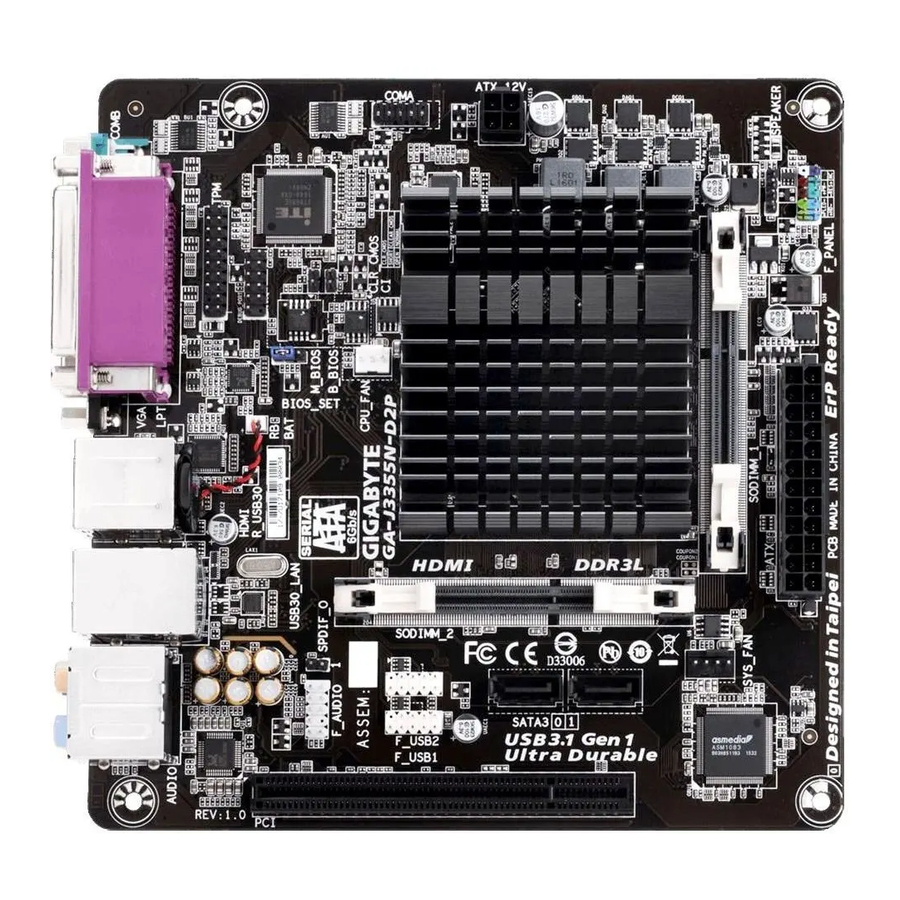

Tata Letak Motherboard GA-J3355N-D2P

Tata Letak Motherboard

Isi Kotak

  • Motherboard GA-J3355N-D2P
  • Disk driver motherboard
  • Panduan Pengguna
  • Dua kabel SATA
  • Pelindung I/O

* Isi kotak di atas hanya untuk referensi dan item sebenarnya tergantung pada paket produk yang Anda dapatkan. Isi kotak dapat berubah tanpa pemberitahuan.

Instalasi Perangkat Keras

Tindakan Pencegahan Instalasi

Motherboard berisi banyak sirkuit dan komponen elektronik yang halus yang dapat rusak akibat pelepasan muatan listrik statis (ESD). Sebelum pemasangan, baca dengan saksama buku petunjuk pengguna dan ikuti prosedur berikut:

  • Sebelum pemasangan, pastikan sasis sesuai untuk motherboard.
  • Sebelum pemasangan, jangan lepaskan atau merusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
  • Selalu cabut daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
  • Saat menghubungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan mereka terhubung dengan erat dan aman.
  • Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
  • Yang terbaik adalah memakai tali pergelangan tangan pelepasan muatan listrik statis (ESD) saat menangani komponen elektronik seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan sentuh terlebih dahulu benda logam untuk menghilangkan listrik statis.
  • Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
  • Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
  • Sebelum menghidupkan daya, pastikan tegangan catu daya telah diatur sesuai dengan standar tegangan lokal.
  • Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya perangkat keras Anda terhubung.
  • Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
  • Pastikan tidak ada sisa sekrup atau komponen logam yang ditempatkan di motherboard atau di dalam casing komputer.
  • Jangan letakkan sistem komputer di permukaan yang tidak rata.
  • Jangan letakkan sistem komputer di lingkungan bersuhu tinggi atau basah.
  • Menghidupkan daya komputer selama proses instalasi dapat menyebabkan kerusakan pada sistem komponen serta bahaya fisik bagi pengguna.
  • Jika Anda tidak yakin tentang langkah-langkah instalasi apa pun atau memiliki masalah terkait dengan penggunaan produk, silakan berkonsultasi dengan teknisi komputer bersertifikat.
  • Jika Anda menggunakan adaptor, kabel ekstensi daya, atau strip daya, pastikan untuk berkonsultasi dengan instalasinya dan/atau petunjuk pemasangan ground.

Spesifikasi Produk

CPU
  • Built in with an Intel ® Dual-Core Celeron ® J3355 SoC (2.5 GHz)
    * Do not disassemble the onboard SoC and the heatsinks by yourself to avoid damage to these components.
  • 2 MB Cache
Memori
  • 2 x soket DDR3L SO-DIMM yang mendukung hingga 16 GB memori sistem
  • Arsitektur memori saluran ganda
  • Dukungan untuk modul memori DDR3L 1866/1600/1333 MHz
  • Dukungan untuk modul memori non-ECC
Grafis Onboard
  • Terintegrasi dalam SoC:
    • 1 x port D-Sub, mendukung resolusi maksimum 1920x1200@60 Hz
    • 1 x port HDMI, mendukung resolusi maksimum 3840x2160@30 Hz
Audio
  • Codec Realtek ® ALC887
  • Audio Definisi Tinggi
  • 2/4/5.1/7.1-channel
LAN
  • Chip Realtek ® GbE LAN (10/100/1000 Mbit)
Slot Ekspansi
  • 1 x slot PCI
Antarmuka Penyimpanan
  • Terintegrasi dalam SoC:
    • 2 x konektor SATA 6Gb/s
USB
  • Terintegrasi dalam SoC:
    • 4 x port USB 3.1 Gen 1 pada panel belakang
    • 4 x port USB 2.0/1.1 tersedia melalui header USB internal
Konektor Internal
  • 1 x konektor daya utama ATX 24-pin
  • 1 x konektor daya ATX 12V 4-pin
  • 2 x konektor SATA 6Gb/s
  • 1 x header kipas CPU
  • 1 x header kipas sistem
  • 1 x header panel depan
  • 1 x header audio panel depan
  • 2 x header USB 2.0/1.1
  • 1 x header S/PDIF Out
  • 1 x header port serial
  • 1 x header Trusted Platform Module (TPM)
  • 1 x jumper Clear CMOS
  • 1 x header intrusi sasis
  • 1 x header speaker
  • 1 x jumper BIOS
Konektor Panel Belakang
  • 1 x port serial
  • 1 x port paralel
  • 1 x port D-Sub
  • 1 x port HDMI
  • 4 x port USB 3.1 Gen 1
  • 1 x port RJ-45
  • 6 x jack audio (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
Pengontrol I/O
  • Chip Pengontrol iTE ® I/O
Monitor Perangkat Keras
  • Deteksi tegangan
  • Deteksi suhu
  • Deteksi kecepatan kipas
  • Kontrol kecepatan kipas
    * Apakah fungsi kontrol kecepatan kipas didukung akan bergantung pada pendingin yang Anda pasang.
BIOS
  • 2 x flash 64 Mbit
  • Penggunaan AMI UEFI BIOS berlisensi
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fitur Unik
  • Dukungan untuk Xpress Install
  • Dukungan untuk @BIOS
  • Dukungan untuk APP Center
    * Aplikasi yang tersedia di APP Center dapat bervariasi menurut model motherboard. Fungsi yang didukung dari setiap aplikasi juga dapat bervariasi tergantung pada spesifikasi motherboard.
Perangkat Lunak Bundel
  • Norton ® Internet Security (versi OEM)
Sistem Operasi
  • Dukungan untuk Windows 10 64-bit
Faktor Bentuk
  • Faktor Bentuk Mini-ITX; 17.0cm x 17.0cm

* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.

Silakan kunjungi situs web GIGABYTE untuk daftar dukungan modul memori.

Silakan kunjungi halaman Support\Utility List di situs web GIGABYTE untuk mengunduh versi aplikasi terbaru.

Silakan kunjungi situs web GIGABYTE untuk detail tentang pemasangan perangkat keras.

Memasang Memori

hati-hatiBaca panduan berikut sebelum Anda mulai memasang memori:

  • Pastikan motherboard mendukung memori. Direkomendasikan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan. (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori terbaru yang didukung.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
  • Modul memori memiliki desain anti gagal. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.

Konfigurasi Memori Saluran Ganda
Motherboard ini menyediakan dua soket memori dan mendukung Teknologi Saluran Ganda. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Saluran Ganda akan menggandakan bandwidth memori asli. Dua soket memori dibagi menjadi dua saluran dan setiap saluran memiliki satu soket memori sebagai berikut:
Saluran A: SODIMM_1
Saluran B: SODIMM_2

Karena keterbatasan SoC, baca panduan berikut sebelum memasang memori dalam mode Saluran Ganda. Saat mengaktifkan mode Saluran Ganda dengan dua modul memori, direkomendasikan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan untuk kinerja optimal.

Memasang Kartu Ekspansi

hati-hatiBaca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

  • Pastikan motherboard mendukung kartu ekspansi. Baca dengan saksama manual yang disertakan dengan kartu ekspansi Anda.
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Konektor Panel Belakang

Konektor Panel Belakang

  1. Port Paralel
    Gunakan port paralel untuk menghubungkan perangkat seperti printer, pemindai, dll. Port paralel juga disebut port printer.
  2. Port Serial
    Gunakan port serial untuk menghubungkan perangkat seperti mouse, modem, atau periferal lainnya.
  3. Port D-Sub
    Port D-Sub mendukung konektor D-Sub 15-pin dan mendukung resolusi maksimum 1920x1200@60 Hz (resolusi aktual yang didukung bergantung pada monitor yang digunakan). Hubungkan monitor yang mendukung koneksi D-Sub ke port ini.
  4. Port USB 3.1 Gen 1
    Port USB 3.1 Gen 1 mendukung spesifikasi USB 3.1 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
  5. Port HDMI
    Port HDMI sesuai dengan HDCP dan mendukung format Dolby TrueHD dan DTS HD Master Audio. Port ini juga mendukung output audio LPCM 8 saluran hingga 192KHz/24bit. Anda dapat menggunakan port ini untuk menghubungkan monitor yang mendukung HDMI. Resolusi maksimum yang didukung adalah 3840x2160@30 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
    informasi Setelah memasang perangkat HDMI, pastikan untuk mengatur perangkat pemutaran suara default ke HDMI. (Nama item mungkin berbeda tergantung pada sistem operasi Anda.)

    Konfigurasi Dual-Display untuk Grafik Onboard:
    Konfigurasi dual-display didukung setelah Anda menginstal driver motherboard di OS.
  6. Port LAN RJ-45
    Port LAN Gigabit Ethernet menyediakan koneksi Internet dengan kecepatan data hingga 1 Gbps. Berikut ini menjelaskan status LED port LAN.

LED Koneksi/Kecepatan:

Status Deskripsi
Oranye Kecepatan data 1 Gbps
Hijau Kecepatan data 100 Mbps
Mati Kecepatan data 10 Mbps

LED Aktivitas:

Status Deskripsi
Berkedip Transmisi atau penerimaan data sedang berlangsung
Mati Tidak ada transmisi atau penerimaan data yang terjadi
  1. Output Speaker Tengah/Subwoofer (Oranye)
    Gunakan jack audio ini untuk menghubungkan speaker tengah/subwoofer dalam konfigurasi audio 5.1/7.1 saluran.
  2. Output Speaker Belakang (Hitam)
    Jack ini dapat digunakan untuk menghubungkan speaker belakang dalam konfigurasi audio 4/5.1/7.1 saluran.
  3. Output Speaker Samping (Abu-abu)
    Gunakan jack audio ini untuk menghubungkan speaker samping dalam konfigurasi audio 7.1 saluran.
  4. Line In (Biru)
    Jack line in. Gunakan jack audio ini untuk perangkat line in seperti drive optik, walkman, dll.
  5. Line Out (Hijau)
    Jack line out. Gunakan jack audio ini untuk headphone atau speaker 2 saluran. Jack ini dapat digunakan untuk menghubungkan speaker depan dalam konfigurasi audio 4/5.1/7.1 saluran.
  6. Mic In (Merah Muda)
    Jack Mic in.

informasi Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lebih lanjut.

perhatian

  • Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda, lalu lepaskan dari motherboard.
  • Saat melepas kabel, tarik lurus keluar dari konektor. Jangan goyangkan dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.

Konektor Internal

Konektor Internal

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN
  5. SATA3 0/1
  6. F_PANEL
  7. F_AUDIO
  8. BAT
  1. F_USB1/F_USB2
  2. COMA
  3. TPM
  4. SPEAKER
  5. CLR_CMOS
  6. CI
  7. BIOS_SET
  8. SPDIF_O

perhatianBaca panduan berikut sebelum menyambungkan perangkat eksternal:

  • Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda sambungkan.
  • Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
  • Setelah memasang perangkat dan sebelum menghidupkan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

1/2) ATX_12V/ATX (Konektor Daya 12V 2x2 dan Konektor Daya Utama 2x12)
Dengan menggunakan konektor daya, catu daya dapat memasok daya stabil yang cukup ke semua komponen pada motherboard. Sebelum menyambungkan konektor daya, pertama pastikan catu daya dimatikan dan semua perangkat telah terpasang dengan benar. Konektor daya memiliki desain yang mudah dipasang. Sambungkan kabel catu daya ke konektor daya dengan orientasi yang benar. Konektor daya 12V terutama memasok daya ke CPU. Jika konektor daya 12V tidak tersambung, komputer tidak akan menyala.
Konektor Daya 12V 2x2 dan Konektor Daya Utama 2x12

3/4) CPU_FAN/SYS_FAN (Header Kipas)
Motherboard memiliki header kipas CPU 3-pin (CPU_FAN) dan header kipas sistem 4-pin (SYS_FAN). Sebagian besar header kipas memiliki desain pemasangan yang mudah. Saat menyambungkan kabel kipas, pastikan untuk menyambungkannya dengan orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam sasis.
CPU_FAN/SYS_FAN (Header Kipas)

perhatianHeader kipas ini bukan blok jumper konfigurasi. Jangan letakkan tutup jumper pada header.

  1. SATA3 0/1 (Konektor SATA 6Gb/s)
    Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA.
    SATA3 0/1 (Konektor SATA 6Gb/s)
  1. F_PANEL (Header Panel Depan)
    Sambungkan sakelar daya, sakelar reset, dan indikator status sistem pada sasis ke header ini sesuai dengan tugas pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.
    F_PANEL (Header Panel Depan)
  • PLED (LED Daya, Kuning):

    Menyambung ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).
  • PW (Sakelar Daya, Merah): Menghubungkan ke sakelar daya di panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem Anda menggunakan sakelar daya (lihat "BIOS Setup," "Chipset," untuk informasi lebih lanjut).
  • HD (LED Aktivitas Hard Drive, Biru): Menghubungkan ke LED aktivitas hard drive di panel depan sasis. LED menyala saat hard drive membaca atau menulis data.
  • RES (Sakelar Reset, Hijau): Menghubungkan ke sakelar reset di panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan mulai ulang normal.
  • NC (Ungu): Tidak ada koneksi.

informasi Desain panel depan mungkin berbeda menurut sasis. Modul panel depan terutama terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, dll. Saat menyambungkan modul panel depan sasis Anda ke header ini, pastikan tugas kabel dan tugas pin cocok dengan benar.

  1. F_AUDIO (Header Audio Panel Depan)
    Header audio panel depan mendukung audio High Definition (HD) Intel dan audio AC'97. Anda dapat menyambungkan modul audio panel depan sasis Anda ke header ini. Pastikan tugas kabel konektor modul cocok dengan tugas pin header motherboard. Koneksi yang salah antara konektor modul dan header motherboard akan membuat perangkat tidak dapat berfungsi atau bahkan merusaknya.
    F_AUDIO (Header Audio Panel Depan)

informasi

  • Header audio panel depan mendukung audio HD secara default.
  • Sinyal audio akan ada pada koneksi audio panel depan dan belakang secara bersamaan.
  • Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel alih-alih satu colokan. Untuk informasi tentang menyambungkan modul audio panel depan yang memiliki tugas kabel yang berbeda, harap hubungi produsen sasis.
  1. BAT (Baterai)
    Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, informasi tanggal, dan waktu) di CMOS saat komputer dimatikan. Ganti baterai saat tegangan baterai turun ke tingkat rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.


Anda dapat menghapus nilai CMOS dengan melepas kabel baterai:

  1. Matikan komputer Anda dan cabut kabel daya.
  2. Cabut kabel baterai dari header kabel baterai dan tunggu selama satu menit.
  3. Pasang kabel baterai.
  4. Pasang kabel daya dan mulai ulang komputer Anda.

perhatian

  • Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
  • Ganti baterai dengan yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
  • Hubungi tempat pembelian atau dealer lokal jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
  • Saat memasang baterai, perhatikan orientasi sisi positif (+) dan sisi negatif (-) baterai (sisi positif harus menghadap ke atas).
  • Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.
  1. F_USB1/F_USB2 (Header USB 2.0/1.1)
    Header sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, hubungi dealer lokal.
    F_USB1/F_USB2 (Header USB 2.0/1.1)

perhatian

  • Jangan colokkan kabel braket IEEE 1394 (2x5-pin) ke header USB.
  • Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.
  1. COMA (Header Port Serial)
    Header COM dapat menyediakan satu port serial melalui kabel port COM opsional. Untuk membeli kabel port COM opsional, hubungi dealer lokal.
    COMA (Header Port Serial)
  1. TPM (Header Modul Platform Tepercaya)
    Anda dapat menyambungkan TPM (Trusted Platform Module) ke header ini.
    TPM (Header Modul Platform Tepercaya)
  1. SPEAKER (Header Speaker)
    Menghubungkan ke speaker di panel depan sasis. Sistem melaporkan status penyalaan sistem dengan mengeluarkan kode bunyi bip. Satu bunyi bip pendek tunggal akan terdengar jika tidak ada masalah yang terdeteksi saat penyalaan sistem.
  1. CLR_CMOS (Jumper Clear CMOS)
    Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke default pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.

perhatian

  • Selalu matikan komputer Anda dan cabut kabel daya dari stopkontak sebelum menghapus nilai CMOS.
  • Setelah sistem dimulai ulang, buka Pengaturan BIOS untuk memuat default pabrik (pilih Load Optimized Defaults (Muat Default yang Dioptimalkan)) atau secara manual mengonfigurasi pengaturan BIOS (lihat "BIOS Setup," untuk konfigurasi BIOS).
  1. CI (Header Intrusi Sasis)
    Motherboard ini menyediakan fitur deteksi sasis yang mendeteksi apakah penutup sasis telah dilepas. Fungsi ini memerlukan sasis dengan desain deteksi intrusi sasis.
  1. BIOS_SET
    Jumper ini memungkinkan Anda beralih antara BIOS utama dan BIOS cadangan dengan menempatkan tutup jumper pada pin seperti yang ditunjukkan di bawah ini. Tempatkan tutup di atas pin 1-2 untuk mengaktifkan BIOS utama atau pin 2-3 untuk mengaktifkan BIOS cadangan.
  1. SPDIF_O (Header S/PDIF Keluar)
    Header ini mendukung S/PDIF Out digital dan menyambungkan kabel audio digital S/PDIF (disediakan oleh kartu ekspansi) untuk keluaran audio digital dari motherboard Anda ke kartu ekspansi tertentu seperti kartu grafis dan kartu suara. Misalnya, beberapa kartu grafis mungkin mengharuskan Anda menggunakan kabel audio digital S/PDIF untuk keluaran audio digital dari motherboard Anda ke kartu grafis Anda jika Anda ingin menyambungkan layar HDMI ke kartu grafis dan memiliki keluaran audio digital dari layar HDMI pada saat yang sama. Untuk informasi tentang menyambungkan kabel audio digital S/PDIF, baca dengan cermat manual untuk kartu ekspansi Anda.

Pengaturan BIOS

BIOS (Basic Input and Output System) mencatat parameter perangkat keras sistem di CMOS pada motherboard. Fungsi utamanya meliputi melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS menyertakan program Pengaturan BIOS yang memungkinkan pengguna untuk mengubah pengaturan konfigurasi sistem dasar atau untuk mengaktifkan fitur sistem tertentu. Saat daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS.
Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dinyalakan. Untuk meningkatkan BIOS, gunakan utilitas GIGABYTE @BIOS, yang merupakan utilitas berbasis Windows yang mencari dan mengunduh versi BIOS terbaru dari Internet dan memperbarui BIOS.

perhatian

  • Karena flashing BIOS berpotensi berisiko, jika Anda tidak mengalami masalah menggunakan versi BIOS saat ini, disarankan agar Anda tidak melakukan flashing BIOS. Untuk melakukan flashing BIOS, lakukan dengan hati-hati. Flashing BIOS yang tidak memadai dapat mengakibatkan kerusakan sistem.
  • Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu) untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. Mengubah pengaturan yang tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan boot. Jika ini terjadi, coba hapus nilai CMOS dan atur ulang board ke nilai default. (Lihat bagian "Kembalikan Default" di bab ini atau pengantar jumper baterai/hapus CMOS di Bab Perangkat Keras Instalasi untuk cara menghapus nilai CMOS.)

Layar Startup

Layar Logo startup berikut akan muncul saat komputer melakukan boot.

Utama

Setelah Anda masuk ke program Pengaturan BIOS, Menu Utama (seperti yang ditunjukkan di bawah) akan muncul di layar. Gunakan tombol panah untuk bergerak di antara item dan tekan <Enter> untuk menerima atau masuk ke sub-menu.

Bantuan Menu Utama
Deskripsi di layar dari opsi pengaturan yang disorot ditampilkan di baris bawah Menu Utama.

Bantuan Submenu
Saat berada di submenu, tekan <F1> untuk menampilkan layar bantuan (Bantuan Umum) tombol fungsi yang tersedia untuk menu. Tekan <Esc> untuk keluar dari layar bantuan. Bantuan untuk setiap item ada di blok Bantuan Item di sisi kanan submenu.

(Contoh Versi BIOS: F1a)

informasi

  • Saat sistem tidak stabil seperti biasa, pilih item Load Optimized Defaults untuk mengatur sistem Anda ke defaultnya.
  • Menu Pengaturan BIOS yang dijelaskan dalam bab ini hanya untuk referensi dan mungkin berbeda menurut BIOS versi.

Bagian ini memberikan informasi tentang model motherboard Anda dan versi BIOS. Anda juga dapat memilih bahasa default yang digunakan oleh BIOS dan mengatur waktu sistem secara manual.

Bahasa Sistem
Memilih bahasa default yang digunakan oleh BIOS.

Tanggal Sistem
Mengatur tanggal sistem. Format tanggal adalah minggu (hanya baca), bulan, tanggal, dan tahun. Gunakan <Tab> untuk beralih di antara bidang Bulan, Tanggal, dan Tahun dan gunakan tombol <+> atau <-> untuk mengatur nilai yang diinginkan.

Waktu Sistem
Mengatur waktu sistem. Format waktu adalah jam, menit, dan detik. Misalnya, pukul 1 siang adalah 13:00:00. Gunakan <Tab> untuk beralih di antara bidang Jam, Menit, dan Detik dan gunakan tombol <+> atau <-> untuk mengatur nilai yang diinginkan.

Tingkat Akses
Menampilkan tingkat akses saat ini tergantung pada jenis perlindungan kata sandi yang digunakan. (Jika tidak ada kata sandi yang ditetapkan, default akan ditampilkan sebagai Administrator.) Tingkat Administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS; tingkat Pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.

Lanjutan

Gambar pengaturan lanjutan

OnBoard LAN Controller
Mengaktifkan atau menonaktifkan fungsi LAN onboard. (Default: Enabled) Jika Anda ingin menginstal kartu jaringan add-in pihak ke-3 alih-alih menggunakan LAN onboard, atur item ini ke Disabled.

Power Loading
Mengaktifkan atau menonaktifkan dummy load. Saat catu daya berada pada beban rendah, perlindungan diri akan aktif sehingga menyebabkan catu daya mati atau gagal. Jika ini terjadi, harap atur ke Enabled. Auto membiarkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)

Soft-Off by PWR-BTTN
Mengonfigurasi cara mematikan komputer dalam mode MS-DOS menggunakan tombol daya.
Instant-Off Tekan tombol daya lalu sistem akan langsung mati. (Default)
Delay 4 Sec. Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol daya ditekan kurang dari 4 detik, sistem akan memasuki mode penangguhan.

Primary Display
Menentukan inisiasi pertama tampilan monitor dari kartu grafis PCI yang terpasang atau grafis onboard.
IGD Mengatur grafis onboard sebagai tampilan pertama. (Default)
PCI Mengatur kartu grafis pada Slot PCI sebagai tampilan pertama.

PCIE VGA Workaround
Memungkinkan Anda meningkatkan kompatibilitas kartu grafis PCI. (Default: Disabled)

ErP
Menentukan apakah sistem akan mengonsumsi daya paling sedikit dalam keadaan S5 (shutdown). (Default: Disabled) Catatan: Saat item ini diatur ke Enabled, fungsi-fungsi berikut akan menjadi tidak tersedia: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard, dan wake on LAN.

Realtek PCIe GBE Family Controller
Sub-menu ini menyediakan informasi tentang konfigurasi LAN dan opsi konfigurasi terkait.

Trusted Computing
Mengaktifkan atau menonaktifkan Trusted Platform Module (TPM).

IT8686 Super IO Configuration
Bagian ini menyediakan informasi tentang chip super I/O dan memungkinkan Anda mengonfigurasi port serial dan port paralel.

Hardware Monitor
CPU Temperature/System Temperature Menampilkan suhu CPU/sistem saat ini.
CPU/System Fan Speed Menampilkan kecepatan kipas CPU/sistem saat ini.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ Menampilkan voltase sistem saat ini.

SIO Misc Functions
AC BACK
Menentukan keadaan sistem setelah kembalinya daya dari kehilangan daya AC.
Memory Sistem kembali ke keadaan terjaga terakhir yang diketahui setelah kembalinya daya AC.
Always On Sistem dihidupkan setelah kembalinya daya AC.
Always Off Sistem tetap mati setelah kembalinya daya AC. (Default)

Case Open
Menampilkan status deteksi perangkat deteksi intrusi sasis yang terpasang ke header CI motherboard. Jika penutup sasis sistem dilepas, bidang ini akan menampilkan "Open" (Terbuka), jika tidak, akan menampilkan "Close" (Tertutup)." Untuk menghapus catatan status intrusi sasis, atur Reset Case Open Status ke Enabled, simpan pengaturan ke CMOS, lalu mulai ulang sistem Anda.

Reset Case Open Status
Disabled Menyimpan atau menghapus catatan status intrusi sasis sebelumnya. (Default)
Enabled Menghapus catatan status intrusi sasis sebelumnya dan bidang Case Open akan menampilkan "No" (Tidak) saat boot berikutnya.

Case intrusion Prompt
Memungkinkan Anda menentukan apakah akan menampilkan notifikasi intrusi sasis saat sistem dimulai. (Default: Disabled)

CPU Configuration

CPU Power Management
EIST
Mengaktifkan atau menonaktifkan Enhanced Intel ® Speed Step Technology (EIST). Bergantung pada pemuatan CPU, teknologi Intel EIST dapat secara dinamis dan efektif menurunkan voltase CPU dan frekuensi inti untuk mengurangi konsumsi daya rata-rata dan produksi panas. Auto membiarkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Enabled)

Turbo Mode
Memungkinkan Anda menentukan apakah akan mengaktifkan teknologi Intel ® CPU Turbo Boost. (Default: Enabled)

C-States
Mengaktifkan atau menonaktifkan dukungan untuk C-States. (Default: Enabled)

Enhanced C-states
Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki C states. Saat diaktifkan, frekuensi inti CPU akan dikurangi selama keadaan penghentian sistem untuk mengurangi konsumsi daya. Item ini hanya dapat dikonfigurasi saat C-States diaktifkan. (Default: Enabled)

Active Processor Cores
Memungkinkan Anda memilih jumlah inti CPU untuk diaktifkan. (Default: Disabled)

Intel Virtualization Technology
Mengaktifkan atau menonaktifkan Intel ® Virtualization Technology. Virtualisasi yang ditingkatkan oleh Intel ® Virtualization Technology akan memungkinkan platform menjalankan beberapa sistem operasi dan aplikasi di partisi independen. Dengan virtualisasi, satu sistem komputer dapat berfungsi sebagai beberapa sistem virtual. (Default: Enabled)

VT-d
Mengaktifkan atau menonaktifkan Intel ® Virtualization Technology for Directed I/O. (Default: Disabled)

Network Stack Configuration
Network Stack
Menonaktifkan atau mengaktifkan booting dari jaringan untuk menginstal OS format GPT, seperti menginstal OS dari server Windows Deployment Services. (Default: Disabled)

Ipv4 PXE Support
Mengaktifkan atau menonaktifkan Dukungan IPv4 PXE. Item ini hanya dapat dikonfigurasi jika Network Stack diaktifkan.

Ipv4 HTTP Support
Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv4. Item ini hanya dapat dikonfigurasi jika Network Stack diaktifkan.

Ipv6 PXE Support
Mengaktifkan atau menonaktifkan Dukungan IPv6 PXE. Item ini hanya dapat dikonfigurasi jika Network Stack diaktifkan.

Ipv6 HTTP Support
Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv6. Item ini hanya dapat dikonfigurasi jika Network Stack diaktifkan.

PXE boot wait time
Memungkinkan Anda mengonfigurasi berapa lama menunggu sebelum Anda dapat menekan <Esc> untuk membatalkan boot PXE. Item ini hanya dapat dikonfigurasi jika Network Stack diaktifkan. (Default: 0)

Media detect count
Memungkinkan Anda mengatur jumlah waktu untuk memeriksa keberadaan media. Item ini hanya dapat dikonfigurasi jika Network Stack diaktifkan. (Default: 1)

CSM Configuration
CSM Support
Mengaktifkan atau menonaktifkan UEFI CSM (Compatibility Support Module) untuk mendukung proses boot PC warisan.
Enabled Mengaktifkan UEFI CSM. (Default)
Disabled Menonaktifkan UEFI CSM dan hanya mendukung proses boot UEFI BIOS.

Network
Memungkinkan Anda memilih apakah akan mengaktifkan UEFI atau opsi ROM warisan untuk pengontrol LAN.
Do not launch Menonaktifkan opsi ROM.
UEFI Hanya mengaktifkan opsi ROM UEFI. (Default)
Legacy Hanya mengaktifkan opsi ROM warisan. Item ini hanya dapat dikonfigurasi jika CSM Support diatur ke Enabled.

Storage
Memungkinkan Anda memilih apakah akan mengaktifkan UEFI atau opsi ROM warisan untuk pengontrol perangkat penyimpanan.
Do not launch Menonaktifkan opsi ROM.
UEFI Hanya mengaktifkan opsi ROM UEFI. (Default)
Legacy Hanya mengaktifkan opsi ROM warisan. Item ini hanya dapat dikonfigurasi jika CSM Support diatur ke Enabled.

Video
Memungkinkan Anda memilih apakah akan mengaktifkan UEFI atau opsi ROM warisan untuk pengontrol grafis.
Do not launch Menonaktifkan opsi ROM.
UEFI Hanya mengaktifkan opsi ROM UEFI. (Default)
Legacy Hanya mengaktifkan opsi ROM warisan. Item ini hanya dapat dikonfigurasi jika CSM Support diatur ke Enabled.

Other PCI devices
Memungkinkan Anda memilih apakah akan mengaktifkan UEFI atau opsi ROM Warisan untuk pengontrol perangkat PCI selain pengontrol LAN, perangkat penyimpanan, dan grafis.
Do not launch Menonaktifkan opsi ROM.
UEFI Hanya mengaktifkan opsi ROM UEFI. (Default)
Legacy Hanya mengaktifkan opsi ROM warisan. Item ini hanya dapat dikonfigurasi jika CSM Support diatur ke Enabled.

USB Configuration
Onboard USB Feature
Mengaktifkan atau menonaktifkan fungsi USB onboard. (Default: Enabled)

Legacy USB Support
Memungkinkan keyboard/mouse USB digunakan di MS-DOS. (Default: Enabled)

XHCI Hand-off
Menentukan apakah akan mengaktifkan fitur XHCI Hand-off untuk sistem operasi tanpa dukungan XHCI Hand-off. (Default: Enabled)

USB Mass Storage Driver Support
Mengaktifkan atau menonaktifkan dukungan untuk perangkat penyimpanan USB. (Default: Enabled)

USB Storage Devices
Menampilkan daftar perangkat penyimpanan massal USB yang terhubung. Item ini hanya muncul saat perangkat penyimpanan USB dipasang.

Keamanan

Pengaturan Keamanan

Setup Administrator Password
Memungkinkan Anda untuk mengonfigurasi kata sandi administrator. Tekan <Enter> pada item ini, ketik kata sandi, dan kemudian tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Berbeda dengan kata sandi pengguna, kata sandi administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS.

User Password
Memungkinkan Anda untuk mengonfigurasi kata sandi pengguna. Tekan <Enter> pada item ini, ketik kata sandi, dan kemudian tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Namun, kata sandi pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu, tetapi tidak semuanya. Untuk membatalkan kata sandi, tekan <Enter> pada item kata sandi dan ketika diminta kata sandi, masukkan kata sandi yang benar terlebih dahulu. Ketika diminta untuk kata sandi baru, tekan <Enter> tanpa memasukkan kata sandi apa pun. Tekan <Enter> lagi ketika diminta untuk mengonfirmasi. CATATAN: Sebelum mengatur Kata Sandi Pengguna, pastikan untuk mengatur Kata Sandi Administrator terlebih dahulu.

HDD Security Configuration
Menampilkan daftar hard drive yang terhubung dan memungkinkan Anda untuk mengatur kata sandi untuk hard drive tertentu. Item ini hanya muncul ketika hard drive dipasang.

Secure Boot
System Mode
Menampilkan mode sistem saat ini.

Secure Boot
Menampilkan status secure boot saat ini.

Vendor Keys
Menampilkan kunci vendor.

Attempt Secure Boot
Mengaktifkan atau menonaktifkan fungsi secure boot. Secure Boot mengharuskan semua aplikasi yang berjalan
selama proses booting untuk ditandatangani sebelumnya dengan sertifikat digital yang valid. Dengan cara ini, sistem mengetahui semua
file yang dimuat sebelum Windows 8 dimuat dan masuk ke layar login belum dirusak.
(Default: Dinonaktifkan)

Secure Boot Mode
Memungkinkan Anda untuk mengonfigurasi mode secure boot. (Default: Disesuaikan)

Key Management
Bagian ini memberi Anda opsi konfigurasi untuk kunci secure boot

Boot

Pengaturan Boot

Setup Prompt Timeout
Memungkinkan Anda untuk mengonfigurasi jumlah detik untuk tetap berada di layar prompt pengaturan BIOS. (Default: 1)

Bootup NumLock State
Mengaktifkan atau menonaktifkan fitur Numlock pada keypad numerik keyboard setelah POST. (Default: Aktif)

Full Screen LOGO Show
Memungkinkan Anda untuk menentukan apakah akan menampilkan Logo GIGABYTE saat sistem dimulai. Disabled (Dinonaktifkan) melewati Logo GIGABYTE ketika sistem dimulai. (Default: Diaktifkan)

Boot Option Priorities #1/2
Menentukan urutan boot keseluruhan dari perangkat yang tersedia. Perangkat penyimpanan yang dapat dilepas yang mendukung format GPT akan diberi awalan dengan string "UEFI:" pada daftar perangkat boot. Untuk melakukan boot dari sistem operasi yang mendukung partisi GPT, pilih perangkat yang diberi awalan dengan string "UEFI:".
Atau jika Anda ingin menginstal sistem operasi yang mendukung partisi GPT seperti Windows 10 64-bit, pilih drive optik yang berisi disk instalasi Windows 10 64-bit dan diberi awalan dengan string "UEFI:".

Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Menentukan urutan boot untuk jenis perangkat tertentu, seperti hard drive, drive optik, drive disket, dan perangkat yang mendukung fungsi Boot dari LAN, dll. Tekan <Enter> pada item ini untuk masuk ke submenu yang menyajikan perangkat dari jenis yang sama yang terhubung. Item ini hanya ada jika setidaknya satu perangkat untuk jenis ini dipasang.

Fast Boot
Mengaktifkan atau menonaktifkan Fast Boot (Boot Cepat) untuk mempersingkat proses boot OS. Ultra Fast (Ultra Cepat) memberikan kecepatan boot tercepat. (Default: Dinonaktifkan)

SATA Support
All Sata Devices Semua perangkat SATA berfungsi di sistem operasi dan selama POST. (Default)
Last Boot HDD Hanya Kecuali untuk drive boot sebelumnya, semua perangkat SATA dinonaktifkan sebelum proses boot OS selesai. Item ini dapat dikonfigurasi hanya ketika Fast Boot (Boot Cepat) diatur ke Enabled (Diaktifkan) atau Ultra Fast (Ultra Cepat).

VGA Support
Memungkinkan Anda untuk memilih jenis sistem operasi mana yang akan di-boot.
Auto Hanya mengaktifkan ROM opsi lama.
EFI Driver Mengaktifkan ROM opsi EFI. (Default) Item ini dapat dikonfigurasi hanya ketika Fast Boot (Boot Cepat) diatur ke Enabled (Diaktifkan) atau Ultra Fast (Ultra Cepat).

USB Support
Disabled Semua perangkat USB dinonaktifkan sebelum proses boot OS selesai.
Full Initial Semua perangkat USB berfungsi di sistem operasi dan selama POST.
Partial Initial (Inisialisasi Parsial) Sebagian dari perangkat USB dinonaktifkan sebelum proses boot OS selesai. (Default) Item ini dapat dikonfigurasi hanya ketika Fast Boot (Boot Cepat) diatur ke Enabled (Diaktifkan). Fungsi ini dinonaktifkan ketika Fast Boot (Boot Cepat) diatur ke Ultra Fast (Ultra Cepat).

PS2 Devices Support
Disable Semua perangkat PS/2 dinonaktifkan sebelum proses boot OS selesai.
Enable Semua perangkat PS/2 berfungsi di sistem operasi dan selama POST. (Default) Item ini dapat dikonfigurasi hanya ketika Fast Boot (Boot Cepat) diatur ke Enabled (Diaktifkan). Fungsi ini dinonaktifkan ketika Fast Boot (Boot Cepat) diatur ke Ultra Fast (Ultra Cepat).

NetWork Stack Driver Support
Disable Menonaktifkan booting dari jaringan. (Default)
Enable Mengaktifkan booting dari jaringan. Item ini dapat dikonfigurasi hanya ketika Fast Boot (Boot Cepat) diatur ke Enabled (Diaktifkan) atau Ultra Fast (Ultra Cepat).

New Boot Option Policy
Memungkinkan Anda untuk menentukan apakah akan mengubah urutan boot ketika perangkat baru ditambahkan.
Default Mempertahankan pengaturan urutan boot sebelumnya. (Default)
Place First Mengatur perangkat yang baru ditambahkan sebagai perangkat boot pertama.
Place Last Mengatur perangkat yang baru ditambahkan sebagai perangkat boot terakhir.

Simpan & Keluar

Simpan dan Keluar

Save Changes and Exit
Tekan <Enter> pada item ini dan pilih Yes (Ya). Ini menyimpan perubahan ke CMOS dan keluar dari program BIOS Setup. Pilih No (Tidak) atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.

Discard Changes and Exit
Tekan <Enter> pada item ini dan pilih Yes (Ya). Ini keluar dari BIOS Setup tanpa menyimpan perubahan yang dibuat di BIOS Setup ke CMOS. Pilih No (Tidak) atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.

Save Changes
Tekan <Enter> pada item ini dan pilih Yes (Ya) untuk menyimpan perubahan ke CMOS. Pilih No (Tidak) atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.

Discard Changes
Tekan <Enter> pada item ini dan pilih Yes (Ya) untuk membatalkan perubahan BIOS. Pilih No (Tidak) atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.

Restore Defaults
Tekan <Enter> pada item ini dan pilih Yes (Ya) untuk memuat pengaturan default pabrik BIOS. Pengaturan default BIOS membantu sistem untuk beroperasi dalam keadaan optimal. Selalu muat default yang Dioptimalkan setelah memperbarui BIOS atau setelah menghapus nilai CMOS.

Save as User Defaults
Simpan ke pengaturan BIOS saat ini sebagai pengaturan default yang ditentukan pengguna.

Restore User Defaults
Muat pengaturan default yang ditentukan pengguna untuk semua opsi BIOS.

Boot Override
Memungkinkan Anda untuk memilih perangkat untuk segera melakukan boot. Tekan <Enter> pada perangkat yang Anda pilih dan pilih Yes (Ya) untuk mengonfirmasi. Sistem Anda akan restart secara otomatis dan melakukan boot dari perangkat tersebut.

Launch EFI Shell from filesystem device
Memungkinkan Anda untuk meluncurkan aplikasi EFI Shell (shell.efi) dari salah satu perangkat sistem file yang tersedia. Tekan <Enter> pada opsi ini dan sistem akan restart ke layar EFI Shell secara otomatis.

Instalasi Driver

informasi

  • Sebelum menginstal driver, instal terlebih dahulu sistem operasi.
  • Setelah menginstal sistem operasi, masukkan disk driver motherboard ke drive optik Anda. Klik pada pesan "Tap to choose what happens with this disc" (Ketuk untuk memilih apa yang terjadi dengan disk ini) di sudut kanan atas layar dan pilih "Run Run.exe." (Jalankan Run.exe). (Atau buka Komputer Saya, klik dua kali drive optik dan jalankan program Run.exe.)

"Xpress Install" (Instal Xpress) akan secara otomatis memindai sistem Anda dan kemudian mencantumkan semua driver yang direkomendasikan untuk diinstal. Anda dapat mengklik tombol Xpress Install (Instal Xpress) dan "Xpress Install" (Instal Xpress) akan menginstal semua driver yang dipilih. Atau klik panah ikon untuk menginstal driver yang Anda butuhkan satu per satu.

Hubungi Kami
GIGA-BYTE TECHNOLOGY CO., LTD.
Alamat: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Dukungan Teknis dan Non-Teknis (Penjualan/Pemasaran): http://esupport.gigabyte.com
Alamat WEB (Bahasa Inggris): http://www.gigabyte.com
Alamat WEB (Bahasa Mandarin): http://www.gigabyte.tw

  • GIGABYTE eSupport Untuk mengajukan pertanyaan teknis atau non-teknis (Penjualan/Pemasaran), silakan tautkan ke: http://esupport.gigabyte.com

Referensi

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh GIGABYTE GA-J3355N-D2P - Panduan Motherboard

Bahasa yang tersedia

Manual Terkait untuk Gigabyte GA-J3355N-D2P

Daftar Isi
