GIGABYTE X670 AORUS ELITE AX, 670 GAMING X AX V2, 70 GAMING X AX - Manual Motherboard

Mengidentifikasi Revisi Motherboard Anda

Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Misalnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS motherboard, driver, atau saat mencari informasi teknis.

Contoh:

Pendahuluan Produk

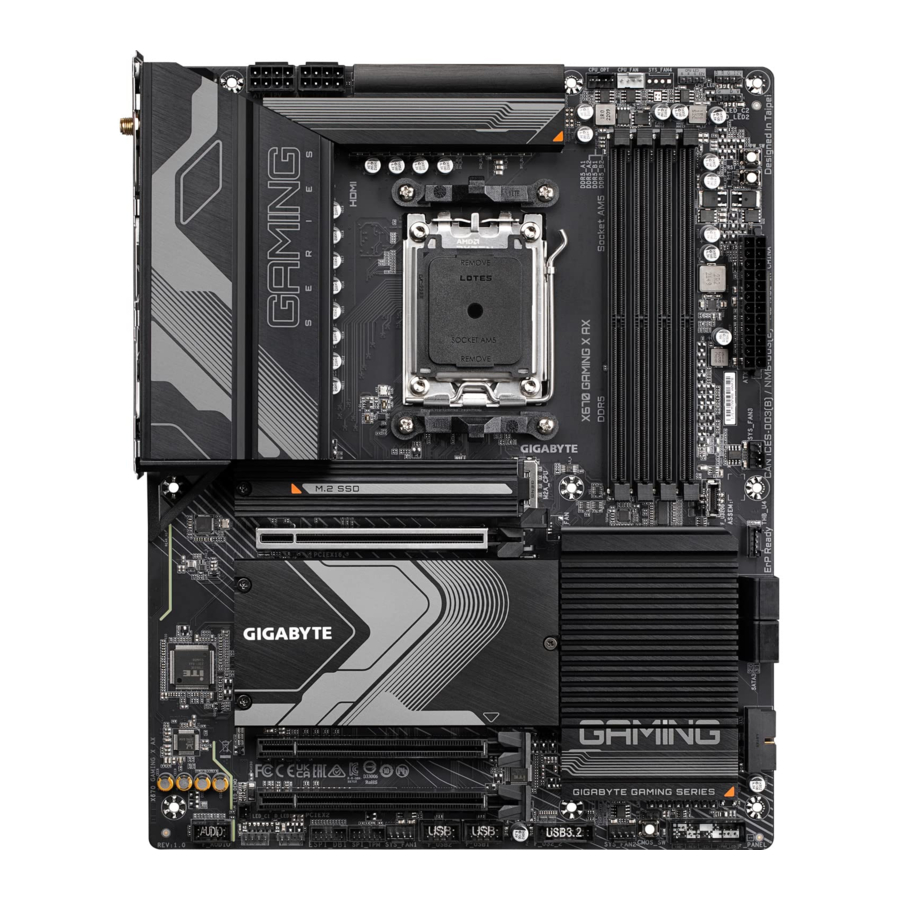

Tata Letak Motherboard

(Catatan) Hanya untuk X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 dan X670 GAMING X AX.

X670 AORUS ELITE AX PCB rev. 1.3 atau lebih baru

(Catatan) Hanya untuk X670 AORUS ELITE AX PCB rev. 1.3 atau lebih baru.

X670 GAMING X AX V2

Diagram Blok Motherboard

(Catatan 1) Dukungan aktual dapat bervariasi tergantung pada CPU.
(Catatan 2) Hanya untuk X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 dan X670 GAMING X AX.
(Catatan 3) Hanya untuk X670 AORUS ELITE AX PCB rev. 1.3 atau lebih baru dan X670 GAMING X AX V2.

Instalasi Perangkat Keras

Tindakan Pencegahan Instalasi

Motherboard berisi banyak sekali sirkuit dan komponen elektronik halus yang dapat rusak akibat pelepasan muatan listrik statis (ESD). Sebelum melakukan instalasi, bacalah buku petunjuk dengan cermat dan ikuti prosedur berikut:

• Sebelum melakukan instalasi, pastikan sasis sesuai untuk motherboard.
• Sebelum melakukan instalasi, jangan lepaskan atau merusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang diberikan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
• Selalu putuskan daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
• Saat menghubungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan mereka terhubung dengan erat dan aman.
• Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
• Sebaiknya kenakan tali pergelangan tangan pelepasan muatan listrik statis (ESD) saat menangani komponen elektronik seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan sentuh benda logam terlebih dahulu untuk menghilangkan listrik statis.
• Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
• Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
• Sebelum menyalakan daya, pastikan voltase catu daya telah diatur sesuai dengan standar voltase lokal.
• Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya perangkat keras Anda komponen terhubung.
• Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
• Pastikan tidak ada sisa sekrup atau komponen logam yang diletakkan di motherboard atau di dalam casing komputer.
• Jangan letakkan sistem komputer pada permukaan yang tidak rata.
• Jangan letakkan sistem komputer di lingkungan yang bersuhu tinggi atau basah.
• Menyalakan daya komputer selama proses instalasi dapat menyebabkan kerusakan pada sistem komponen serta bahaya fisik bagi pengguna.
• Jika Anda tidak yakin tentang langkah-langkah instalasi apa pun atau memiliki masalah terkait penggunaan produk, silakan berkonsultasi dengan teknisi komputer bersertifikat.
• Jika Anda menggunakan adaptor, kabel daya ekstensi, atau strip daya, pastikan untuk berkonsultasi dengan instruksi pemasangan dan/atau pembumian.

Spesifikasi Produk

(Catatan 1) Hanya untuk X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 dan X670 GAMING X AX.
(Catatan 2) Hanya untuk X670 AORUS ELITE AX PCB rev. 1.3 atau lebih baru dan X670 GAMING X AX V2.

1. Hanya untuk X670 AORUS ELITE AX.
2. Hanya untuk X670 GAMING X AX.
3. Hanya untuk X670 GAMING X AX V2.

(Catatan) Dukungan aktual dapat bervariasi tergantung pada CPU.

* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.

Silakan kunjungi halaman SERVICE/SUPPORT\Utility di situs web GIGABYTE untuk mengunduh aplikasi versi terbaru.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Memasang CPU dan Pendingin CPU

Baca panduan berikut sebelum Anda mulai memasang CPU:

• Pastikan motherboard mendukung CPU.
  (Buka situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
• Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
• Temukan pin satu CPU. CPU tidak dapat dimasukkan jika orientasinya salah. (Atau Anda dapat temukan takik di kedua sisi CPU dan kunci penyelarasan pada soket CPU.)
• Oleskan lapisan gemuk termal yang merata dan tipis pada permukaan CPU.
• Jangan nyalakan komputer jika pendingin CPU tidak terpasang, jika tidak, panas berlebih dan kerusakan CPU dapat terjadi.
• Atur frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan bahwa frekuensi bus sistem diatur di luar spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin mengatur frekuensi di luar spesifikasi standar, lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Perhatikan Orientasi CPU

Perhatikan kunci penyelarasan pada soket CPU motherboard dan takik pada CPU.

Jangan lepaskan penutup soket CPU sebelum memasukkan CPU. Penutup tersebut dapat terlepas dari pelat beban secara otomatis setelah Anda memasukkan CPU dan menutup pelat beban.

Silakan kunjungi situs web GIGABYTE untuk detail tentang instalasi perangkat keras.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Memasang CPU

Ikuti langkah-langkah di bawah ini untuk memasang CPU dengan benar ke soket CPU motherboard.

1.

   1. Tekan perlahan gagang tuas soket CPU ke bawah dan menjauh dari soket.
   2. Angkat sepenuhnya tuas pengunci soket CPU.
   3. Dengan jari-jari Anda, pegang penutup pelindung plastik yang terpasang pada pelat beban logam untuk mengangkat pelat beban logam.
2. Pegang CPU dengan jari-jari Anda di tepinya. Sejajarkan tanda pin satu CPU (segitiga) dengan sudut pin satu soket CPU (atau Anda dapat menyelaraskan takik CPU dengan kunci penyelarasan soket) dan masukkan CPU dengan lembut ke posisinya.

3. Pastikan CPU terpasang dengan benar lalu tutup pelat beban. Kencangkan tuas soket di bawah tab penahannya. Penutup pelindung plastik akan terlepas dengan sendirinya dan dapat dilepas.
   * Selalu ganti penutup pelindung plastik saat CPU tidak terpasang untuk melindungi soket CPU.


Jangan paksa untuk memasang tuas pengunci soket CPU saat CPU tidak terpasang dengan benar karena ini akan merusak CPU dan soket CPU.

Memasang Pendingin CPU

Pastikan untuk memasang pendingin CPU setelah memasang CPU. (Proses instalasi sebenarnya mungkin berbeda tergantung pada pendingin CPU yang akan digunakan. Lihat buku petunjuk untuk pendingin CPU Anda.)

1. Oleskan lapisan gemuk termal yang merata dan tipis pada permukaan CPU yang terpasang.

2. Tipe A:

   Kaitkan klip pendingin CPU ke lug pemasangan di satu sisi bingkai penahan. Di sisi lain, tekan lurus ke bawah pada klip pendingin CPU untuk mengaitkannya ke lug pemasangan pada bingkai penahan. Putar gagang bubungan dari sisi kiri ke sisi kanan untuk mengunci pada tempatnya.
   Tipe B:

   Pertama, lepaskan keempat sekrup dari bingkai penahan CPU dan lepaskan bingkai penahan CPU. Kemudian sejajarkan keempat sekrup bahu pada pendingin CPU dengan penyangga dari pelat belakang. Kencangkan setiap sekrup bahu dalam pola 1-2-3-4 (x) seperti yang ditunjukkan di bawah ini.

   * Saat menggunakan pendingin CPU Tipe B, tidak disarankan untuk mengencangkan setiap sekrup sepenuhnya dalam satu langkah. Ikuti urutan 1-2-3-4, kencangkan sekrup searah jarum jam 1 putaran per langkah. Ulangi langkah 1-2-3-4 hingga semua sekrup dikencangkan.
3. Terakhir, sambungkan konektor daya pendingin CPU ke header kipas CPU (CPU_FAN) pada motherboard.


Memasang Memori

Baca panduan berikut sebelum Anda mulai memasang memori:

• Pastikan motherboard mendukung memori. Disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan. (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
• Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
• Modul memori memiliki desain yang mudah dipasang. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.
• Saat memasang modul memori, pastikan untuk memasang di soket DDR5_A2 terlebih dahulu.

* Konfigurasi Memori yang Direkomendasikan:

(" " = Terpasang, "- -" =Tidak Ada Memori)
(" * " = Konfigurasi Memori Saluran Ganda yang Direkomendasikan)

Konfigurasi Memori Saluran Ganda

Motherboard ini menyediakan empat soket memori dan mendukung Teknologi Saluran Ganda. Setelah memori terpasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Saluran Ganda akan menggandakan bandwidth memori asli.

Keempat soket memori dibagi menjadi dua saluran dan setiap saluran memiliki dua soket memori sebagai berikut:

• Saluran A: DDR5_A1, DDR5_A2
• Saluran B: DDR5_B1, DDR5_B2

Karena keterbatasan CPU, baca panduan berikut sebelum memasang memori dalam mode Saluran Ganda.

1. Mode Saluran Ganda tidak dapat diaktifkan jika hanya satu modul memori yang terpasang.
2. Saat mengaktifkan mode Saluran Ganda dengan dua atau empat modul memori, disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan.

Memasang Ekspansi

Kartu Baca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

• Pastikan motherboard mendukung kartu ekspansi. Baca dengan cermat manual yang disertakan dengan kartu ekspansi Anda.
• Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Ikuti langkah-langkah di bawah ini untuk memasang kartu ekspansi dengan benar di slot ekspansi.

1. Temukan slot ekspansi yang mendukung kartu Anda. Lepaskan penutup slot logam dari panel belakang sasis.
2. Sejajarkan kartu dengan slot, dan tekan kartu ke bawah hingga terpasang sepenuhnya di slot.

3. Pastikan kartu ekspansi terpasang sepenuhnya di slotnya.
4. Kencangkan braket logam kartu ke panel belakang sasis dengan sekrup.
5. Setelah memasang semua kartu ekspansi, pasang kembali penutup sasis.
6. Nyalakan komputer Anda. Jika perlu, buka Pengaturan BIOS untuk membuat perubahan BIOS yang diperlukan untuk kartu ekspansi Anda.
7. Instal driver yang disertakan dengan kartu ekspansi di sistem operasi Anda.

Konektor Panel Belakang

1. Tombol Q-Flash Plus ^(Catatan)
   Q-Flash Plus memungkinkan Anda memperbarui BIOS saat sistem Anda mati (keadaan mati S5). Simpan BIOS terbaru pada USB thumb drive dan colokkan ke port khusus, lalu Anda sekarang dapat mem-flash BIOS secara otomatis hanya dengan menekan tombol Q-Flash Plus. QFLED akan berkedip saat BIOS cocok dan aktivitas flashing dimulai dan akan berhenti berkedip saat flashing BIOS utama selesai.
2. Konektor Antena SMA (2T2R)
   Gunakan konektor ini untuk menyambungkan antena.
   Kencangkan antena ke konektor antena dan kemudian arahkan antena dengan benar untuk penerimaan sinyal yang lebih baik.
3. Port HDMI

   Port HDMI sesuai dengan HDCP 2.3 dan mendukung format Dolby TrueHD dan DTS HD Master Audio. Port ini juga mendukung output audio LPCM 7.1 channel hingga 192KHz/24bit. Anda dapat menggunakan port ini untuk menghubungkan monitor yang didukung HDMI. Resolusi maksimum yang didukung adalah 4096x2160@60 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
   Setelah memasang perangkat HDMI, pastikan untuk mengatur perangkat pemutaran suara default ke HDMI. (Nama item mungkin berbeda tergantung pada sistem operasi Anda.)
4. Port USB 2.0/1.1
   Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB.
5. Port USB 3.2 Gen 1
   Port USB 3.2 Gen 1 mendukung spesifikasi USB 3.2 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
6. Port USB 3.2 Gen 2 Tipe-A (Merah)
   Port USB 3.2 Gen 2 mendukung spesifikasi USB 3.2 Gen 2 dan kompatibel dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0. Gunakan port ini untuk perangkat USB.
7. Port USB 3.2 Gen 2 Tipe-A (Merah)(Port Q-Flash Plus)
   Port USB 3.2 Gen 2 mendukung spesifikasi USB 3.2 Gen 2 dan kompatibel dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0. Gunakan port ini untuk perangkat USB. Sebelum menggunakan Q-Flash Plus ^(Catatan), pastikan untuk memasukkan drive flash USB ke port ini terlebih dahulu.
8. Port USB Type-C^® (dengan Dukungan USB 3.2 Gen 2x2)
   Port USB yang dapat dibalik ini mendukung spesifikasi USB 3.2 Gen 2x2 dan kompatibel dengan spesifikasi USB 3.2 Gen 2, USB 3.2 Gen 1, dan USB 2.0. Gunakan port ini untuk perangkat USB.
9. Port LAN RJ-45
   Port LAN Gigabit Ethernet menyediakan koneksi Internet dengan kecepatan data hingga 2,5 Gbps. Berikut ini menjelaskan status LED port LAN.

10. Line In/Rear Speaker Out (Biru)
    Jack line in. Gunakan jack audio ini untuk perangkat line in seperti drive optik, walkman, dll.
11. Line Out/Front Speaker Out (Hijau)
    Jack line out.
12. Mic In/Center/Subwoofer Speaker Out (Merah Muda)
    Jack Mic in.
    Konfigurasi Jack Audio:

    Anda dapat mengubah fungsi jack audio menggunakan perangkat lunak audio. Untuk mengonfigurasi audio 7.1 channel, akses perangkat lunak audio untuk pengaturan audio.

(Catatan) Untuk mengaktifkan fungsi Q-Flash Plus, silakan buka halaman "Fitur Unik" di situs web GIGABYTE untuk informasi lebih lanjut.

• Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda lalu lepaskan dari motherboard.
• Saat melepas kabel, tarik lurus keluar dari konektor. Jangan menggoyangkannya dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Tombol dan LED Onboard

Tombol Cepat

Motherboard ini memiliki 3 tombol cepat: tombol daya, tombol reset, dan tombol clear CMOS. Tombol daya dan tombol reset memungkinkan pengguna untuk dengan cepat menghidupkan/mematikan atau mengatur ulang komputer di lingkungan open-case ketika mereka ingin mengubah komponen perangkat keras atau melakukan pengujian perangkat keras. Gunakan tombol clear CMOS untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke default pabrik saat diperlukan.

PW_SW: Tombol Daya
RST_SW: Tombol Reset
CMOS_SW: Tombol Clear CMOS

Tombol reset memberi Anda beberapa fungsi untuk digunakan. Untuk memetakan ulang tombol untuk melakukan tugas yang berbeda, silakan buka halaman "Pengaturan BIOS" di situs web GIGABYTE dan cari "RST_SW (MULTIKEY)" untuk informasi lebih lanjut.

• Selalu matikan komputer Anda dan cabut kabel daya dari stopkontak sebelum menggunakan tombol clear CMOS.
• Jangan gunakan tombol clear CMOS saat sistem hidup, atau sistem dapat mati dan kehilangan atau kerusakan data dapat terjadi.
• Setelah sistem dihidupkan ulang, buka Pengaturan BIOS untuk memuat default pabrik (pilih Muat Default yang Dioptimalkan) atau secara manual mengonfigurasi pengaturan BIOS (silakan buka halaman "Pengaturan BIOS" di situs web GIGABYTE untuk informasi lebih lanjut).

LED Status

LED status menunjukkan apakah CPU, memori, kartu grafis, dan sistem operasi berfungsi dengan baik setelah sistem dihidupkan. Jika LED CPU/DRAM/VGA menyala, itu berarti perangkat yang sesuai tidak berfungsi normal; jika LED BOOT menyala, itu berarti Anda belum masuk ke sistem operasi.

CPU: LED status CPU
DRAM: LED status Memori
VGA: LED status kartu grafis
BOOT: LED status sistem operasi

Konektor Internal

X670 AORUS ELITE AX/X670 GAMING X AX

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. CPU_LED
7. D_LED1/D_LED2
8. LED_C1/C2
9. BAT
10. SATA3 0/1/2/3
11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
12. F_PANEL
13. F_AUDIO
14. F_U320G
15. F_U32_1/F_U32_2
16. F_USB1/F_USB2
17. THB_U4
18. SPI_TPM
19. RST
20. CLR_CMOS

Baca panduan berikut sebelum menghubungkan perangkat eksternal:

• Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda sambungkan.
• Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
• Setelah memasang perangkat dan sebelum menghidupkan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

X670 GAMING X AX V2

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT

7. ARGB_V2_1/2/3
8. LED_C
9. BAT
10. SATA3 0/1/2/3
11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
12. F_PANEL
13. F_AUDIO
14. F_U320G
15. F_U32_1/F_U32_2
16. F_USB1/F_USB2
17. THB_U4
18. SPI_TPM
19. RST
20. CLR_CMOS

Baca panduan berikut sebelum menghubungkan perangkat eksternal:

• Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda sambungkan.
• Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
• Setelah memasang perangkat dan sebelum menghidupkan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

ATX_12V/ATX_12V1/ATX (Konektor Daya 2x4 12V dan Konektor Daya Utama 2x12)

Dengan penggunaan konektor daya, catu daya dapat menyediakan daya stabil yang cukup ke semua komponen di motherboard. Sebelum menghubungkan konektor daya, pertama pastikan catu daya dimatikan dan semua perangkat telah terpasang dengan benar. Konektor daya memiliki desain yang aman. Hubungkan kabel catu daya ke konektor daya dengan orientasi yang benar.

Konektor daya 12V terutama memasok daya ke CPU. Jika konektor daya 12V tidak terhubung, komputer tidak akan menyala.

Untuk memenuhi persyaratan ekspansi, disarankan untuk menggunakan catu daya yang dapat menahan konsumsi daya tinggi (500W atau lebih besar). Jika catu daya digunakan yang tidak menyediakan daya yang diperlukan, hasilnya dapat menyebabkan sistem tidak stabil atau tidak dapat di-boot.

CPU_FAN/SYS_FAN1/2/3 (Header Kipas)

Semua header kipas pada motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang aman. Saat menghubungkan kabel kipas, pastikan untuk menghubungkannya dalam orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan membutuhkan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk disipasi panas yang optimal, disarankan agar kipas sistem dipasang di dalam casing.

CPU_OPT (Header Kipas CPU/Pompa Pendingin Air)

Header kipas/pompa adalah 4-pin dan memiliki desain penyisipan yang aman. Sebagian besar header kipas memiliki desain penyisipan yang aman. Saat menghubungkan kabel kipas, pastikan untuk menghubungkannya dalam orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan membutuhkan penggunaan kipas dengan desain kontrol kecepatan kipas.

• Pastikan untuk menghubungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari panas berlebih. Panas berlebih dapat mengakibatkan kerusakan pada CPU atau sistem dapat hang.
• Header kipas ini bukan blok jumper konfigurasi. Jangan letakkan tutup jumper pada header.

CPU_LED (Header Strip LED Pendingin CPU/Strip LED RGB) (1) (2)

Header ini dapat digunakan untuk menghubungkan strip LED pendingin CPU atau strip LED RGB 5050 standar (12V/G/R/B), dengan peringkat daya maksimum 2A (12V) dan panjang maksimum 2m.

Hubungkan strip LED pendingin CPU/strip LED RGB ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus dihubungkan ke Pin 1 (12V) dari header ini. Sambungan yang salah dapat menyebabkan kerusakan pada strip LED.

D_LED1/D_LED2 (Header Strip LED yang Dapat Dialamatkan) (1) (2)

Header dapat digunakan untuk menghubungkan strip LED yang dapat dialamatkan 5050 standar, dengan peringkat daya maksimum 5A (5V) dan jumlah maksimum 1000 LED.

Hubungkan strip LED yang dapat dialamatkan ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus dihubungkan ke Pin 1 dari header strip LED yang dapat dialamatkan. Sambungan yang salah dapat menyebabkan kerusakan pada strip LED.

Untuk cara menghidupkan/mematikan lampu strip LED, silakan buka halaman "Fitur Unik" dari situs web GIGABYTE.

Sebelum memasang atau melepas perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.

1. Hanya untuk X670 AORUS ELITE AX.
2. Hanya untuk X670 GAMING X AX.

ARGB_V2_1/2/3 (Header Strip LED RGB Gen2 yang Dapat Dialamatkan) (3)

Header dapat digunakan untuk menghubungkan strip LED RGB Gen2 yang dapat dialamatkan 5050 standar, dengan peringkat daya maksimum 3A (5V) dan jumlah maksimum 256 LED.

Hubungkan strip LED RGB Gen2 yang dapat dialamatkan ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus dihubungkan ke Pin 1 dari header strip LED yang dapat dialamatkan. Sambungan yang salah dapat menyebabkan kerusakan pada strip LED.

LED_C1/LED_C2 (Header Strip LED RGB) (1) (2) & LED_C (Header Strip LED RGB) (3)

Header dapat digunakan untuk menghubungkan strip LED RGB 5050 standar (12V/G/R/B), dengan peringkat daya maksimum 2A (12V) dan panjang maksimum 2m.

Hubungkan strip LED RGB ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus dihubungkan ke Pin 1 (12V) dari header ini. Sambungan yang salah dapat menyebabkan kerusakan pada strip LED.

Untuk cara menghidupkan/mematikan lampu strip LED, silakan buka halaman "Fitur Unik" dari situs web GIGABYTE.

• Untuk menghindari perilaku LED yang tidak normal, jangan menghubungkan strip LED RGB Gen1 yang dapat dialamatkan dan strip LED RGB Gen2 yang dapat dialamatkan ke header yang sama pada saat yang sama.l
• Sebelum memasang atau melepas perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.

1. Hanya untuk X670 AORUS ELITE AX.
2. Hanya untuk X670 GAMING X AX.
3. Hanya untuk X670 GAMING X AX V2.

BAT (Batter y)

Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, informasi tanggal, dan waktu) dalam CMOS saat komputer dimatikan. Ganti baterai saat voltase baterai turun ke level rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.

Anda dapat menghapus nilai CMOS dengan melepas baterai:

1. Matikan komputer Anda dan cabut kabel daya.
2. Lepaskan baterai dengan hati-hati dari tempat baterai dan tunggu selama satu menit. (Atau gunakan benda logam seperti obeng untuk menyentuh terminal positif dan negatif dari tempat baterai, membuatnya pendek selama 5 detik.)
3. Ganti baterai.
4. Colokkan kabel daya dan mulai ulang komputer Anda.

• Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
• Ganti baterai dengan yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
• Hubungi tempat pembelian atau dealer lokal jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
• Saat memasang baterai, perhatikan orientasi sisi positif (+) dan sisi negatif (-) baterai (sisi positif harus menghadap ke atas).
• Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

SATA3 0/1/2/3 (Konektor SATA 6Gb/s)

Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA. Konektor SATA mendukung RAID 0, RAID 1, dan RAID 10. Silakan buka halaman "Mengonfigurasi Set RAID" di situs web GIGABYTE untuk instruksi tentang mengonfigurasi larik RAID.

Untuk mengaktifkan hot-plugging untuk port SATA, silakan buka halaman "Pengaturan BIOS" di situs web GIGABYTE dan cari "SATA Configuration" (Konfigurasi SATA) untuk informasi lebih lanjut.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (Konektor M.2 Socket 3)

Ada dua jenis SSD M.2: SSD M.2 SATA dan SSD M.2 PCIe. Motherboard ini hanya mendukung SSD M.2 PCIe. Harap diperhatikan bahwa SSD M.2 PCIe tidak dapat digunakan untuk membuat set RAID dengan hard drive SATA. Silakan buka halaman "Mengonfigurasi Set RAID" di situs web GIGABYTE untuk instruksi tentang mengonfigurasi larik RAID.

Ikuti langkah-langkah di bawah ini untuk memasang SSD M.2 dengan benar di konektor M.2.

Langkah 1:

Kendurkan sekrup pada heatsink motherboard secara diagonal untuk melepas heatsink. Pilih slot M.2 yang ingin Anda gunakan dan tekan klip M.2 EZ-Latch ke bawah untuk membukanya. Kendurkan klip M.2 EZ-Latch dengan obeng, pindahkan ke lubang pemasangan untuk SSD M.2 Anda, dan kencangkan di dalam lubang.

• Jika Anda ingin memasang SSD M.2 yang dilengkapi dengan heatsink sendiri, Anda harus melepas klip EZ-Latch terlebih dahulu dan gunakan sekrup dan standoff yang disediakan untuk mengencangkan SSD.
• Jika Anda ingin memasang SSD M.2 di lubang 110mm yang sudah memiliki standoff heatsink motherboard, pastikan untuk melepas klip EZ-Latch terlebih dahulu dan gunakan sekrup heatsink motherboard untuk mengamankan heatsink dan SSD.

Langkah 2:

Masukkan SSD M.2 ke dalam konektor M.2 pada suatu sudut. Tekan ujung depan SSD M.2 dan tutup klip M.2 EZ-Latch untuk mengamankan SSD M.2.

Langkah 3:

Lepaskan film pelindung dari bagian bawah heatsink motherboard dan kemudian ganti heatsink dan kencangkan sekrup secara diagonal.

* Jenis SSD M.2 yang didukung oleh setiap konektor M.2:

Silakan kunjungi situs web GIGABYTE untuk detail tentang penggunaan M.2 EZ-Latch.
Pasang SSD M.2: https://www.gigabyte.com/WebPage/919/M2-ezlatch.html
* Desain heatsink motherboard dapat bervariasi menurut model.

(Catatan) Hanya untuk X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 dan X670 GAMING X AX.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (Konektor M.2 Socket 3)

Ada dua jenis SSD M.2: SSD M.2 SATA dan SSD M.2 PCIe. Motherboard ini hanya mendukung SSD M.2 PCIe. Harap diperhatikan bahwa SSD M.2 PCIe tidak dapat digunakan untuk membuat set RAID dengan hard drive SATA. Silakan buka halaman "Mengonfigurasi Set RAID" di situs web GIGABYTE untuk instruksi tentang mengonfigurasi larik RAID.

Ikuti langkah-langkah di bawah ini untuk memasang SSD M.2 dengan benar di konektor M.2.

Langkah 1:

Untuk mengakses slot M.2 yang ingin Anda gunakan, kendurkan sekrup pada heatsink motherboard secara diagonal untuk melepas heatsink. Temukan lubang pemasangan yang tepat untuk SSD M.2 yang akan dipasang.

Jika Anda ingin memasang SSD M.2 di lubang 110mm, lepas klip EZ-Latch Plus dari lubang 80mm terlebih dahulu.

Langkah 2:

Masukkan SSD M.2 ke dalam konektor M.2 pada suatu sudut. Tekan ujung depan SSD M.2 dan tutup klip untuk mengamankan SSD M.2.

Langkah 3:

Lepaskan film pelindung dari bagian bawah heatsink motherboard dan kemudian ganti heatsink dan kencangkan sekrup secara diagonal.

* Jenis SSD M.2 yang didukung oleh setiap konektor M.2:

Silakan kunjungi situs web GIGABYTE untuk detail tentang penggunaan M.2 EZ-Latch Plus.
Pemasangan SSD M.2 dengan M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
Pelepasan SSD M.2 dengan M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/921/removeM2.html
* Desain heatsink motherboard dapat bervariasi menurut model.

(Catatan) Hanya untuk X670 AORUS ELITE AX PCB rev. 1.3 atau yang lebih baru dan X670 GAMING X AX V2.

F_PANEL (Header Panel Depan)

Sambungkan sakelar daya, sakelar reset, speaker, sakelar/sensor intrusi sasis, dan indikator status sistem pada sasis ke header ini sesuai dengan penetapan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.

• PLED/PWR_LED (LED Daya):
  LED Status Sistem Terhubung ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).

  Status Sistem	LED
  S0	Menyala
  S3/S4/S5	Mati

• PW (Sakelar Daya):
  Terhubung ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara untuk mematikan sistem Anda menggunakan sakelar daya (silakan buka halaman "Pengaturan BIOS" di situs web GIGABYTE dan cari "Soft-Off by PWR-BTTN" untuk informasi lebih lanjut).
• SPEAK (Speaker):
  Terhubung ke speaker pada panel depan sasis. Sistem melaporkan status penyalaan sistem dengan mengeluarkan kode bunyi. Satu bunyi pendek akan terdengar jika tidak ada masalah yang terdeteksi saat penyalaan sistem.
• HD (LED Aktivitas Hard Drive):
  Terhubung ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive membaca atau menulis data.
• RES (Sakelar Reset):
  Terhubung ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan penyalaan ulang normal.
• CI (Header Intrusi Sasis):
  Terhubung ke sakelar/sensor intrusi sasis pada sasis yang dapat mendeteksi apakah penutup sasis telah dilepas. Fungsi ini membutuhkan sasis dengan sakelar/sensor intrusi sasis.
• NC: Tidak ada sambungan.

Desain panel depan dapat berbeda menurut sasis. Modul panel depan terutama terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, speaker, dan lain-lain. Saat menyambungkan modul panel depan sasis Anda ke header ini, pastikan penetapan kabel dan penetapan pin cocok dengan benar.

F_AUDIO (Header Audio Panel Depan)

Header audio panel depan mendukung audio Definisi Tinggi (HD). Anda dapat menyambungkan modul audio panel depan sasis Anda ke header ini. Pastikan penetapan kabel konektor modul cocok dengan penetapan pin header motherboard. Sambungan yang salah antara konektor modul dan header motherboard akan menyebabkan perangkat tidak dapat bekerja atau bahkan merusaknya.

Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel alih-alih satu colokan. Untuk informasi tentang menyambungkan modul audio panel depan yang memiliki penetapan kabel yang berbeda, silakan hubungi produsen sasis.

F_U320G (Header USB Type-C^® dengan Dukungan USB 3.2 Gen 2x2)

Header sesuai dengan spesifikasi USB 3.2 Gen 2x2 dan dapat menyediakan satu port USB.

F_U32_1/F_U32_2 (Header USB 3.2 Gen 1)

Header sesuai dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0 dan setiap header dapat menyediakan dua port USB. Untuk membeli panel depan 3,5" opsional yang menyediakan dua port USB 3.2 Gen 1, silakan hubungi dealer lokal.

F_USB1/F_USB2 (Header USB 2.0/1.1)

Header sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, silakan hubungi dealer lokal.

Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stop kontak untuk mencegah kerusakan pada braket USB.

THB_U4 (Konektor Kartu Tambahan)

Konektor ini untuk kartu tambahan GIGABYTE.

SPI_TPM (Header Modul Platform Tepercaya)

Anda dapat menyambungkan SPI TPM (Modul Platform Tepercaya) ke header ini.

RST (Jumper Reset)

Jumper reset dapat terhubung ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan penyalaan ulang normal.

Jumper reset memberi Anda beberapa fungsi untuk digunakan. Untuk memetakan ulang tombol untuk melakukan tugas yang berbeda, silakan buka halaman "Pengaturan BIOS" di situs web GIGABYTE dan cari "RST_SW (MULTIKEY)" untuk informasi lebih lanjut.

CLR_CMOS (Clear CMOS Jumper)

Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke pengaturan pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.

• Selalu matikan komputer Anda dan cabut kabel daya dari stopkontak sebelum menghapus nilai CMOS.
• Setelah sistem dimulai ulang, buka BIOS Setup untuk memuat pengaturan pabrik (pilih Load Optimized Defaults) atau konfigurasikan pengaturan BIOS secara manual (silakan navigasikan ke halaman "BIOS Setup" situs web GIGABYTE untuk informasi lebih lanjut).

Pengaturan BIOS

BIOS (Basic Input and Output System) merekam parameter perangkat keras sistem di CMOS pada motherboard. Fungsi utamanya termasuk melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS menyertakan program Pengaturan BIOS yang memungkinkan pengguna untuk memodifikasi pengaturan konfigurasi sistem dasar atau untuk mengaktifkan fitur sistem tertentu.

Ketika daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS.

Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dihidupkan.

Untuk meningkatkan BIOS, gunakan utilitas GIGABYTE Q-Flash atau Q-Flash Plus.

• Q-Flash memungkinkan pengguna untuk dengan cepat dan mudah meningkatkan atau mencadangkan BIOS tanpa memasuki sistem operasi.
• Q-Flash Plus memungkinkan Anda untuk memperbarui BIOS saat sistem Anda mati (keadaan mati S5). Simpan BIOS terbaru pada USB thumb drive dan colokkan ke port khusus, dan kemudian Anda sekarang dapat mem-flash BIOS secara otomatis hanya dengan menekan tombol Q-Flash Plus.

Untuk instruksi tentang penggunaan utilitas Q-Flash dan Q-Flash Plus, silakan buka halaman "Fitur Unik" dari situs web GIGABYTE dan cari "BIOS Update Utilities."

• Karena mem-flash BIOS berpotensi berisiko, jika Anda tidak menemukan masalah menggunakan versi BIOS saat ini, disarankan agar Anda tidak mem-flash BIOS. Untuk mem-flash BIOS, lakukan dengan hati-hati. Mem-flash BIOS yang tidak memadai dapat mengakibatkan kerusakan sistem.
• Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu) untuk mencegah sistem tidak stabil atau hasil tak terduga lainnya. Mengubah pengaturan yang tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, coba hapus nilai CMOS dan atur ulang board ke nilai default.
• Lihat pengantar baterai/jumper/tombol hapus CMOS di bab sebelumnya atau navigasikan ke halaman "Pengaturan BIOS" dari situs web GIGABYTE dan cari "Load Optimized Defaults" untuk cara menghapus nilai CMOS.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi Pengaturan BIOS.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

Layar Startup

Layar Logo startup berikut akan muncul saat komputer melakukan booting. (Layar mungkin berbeda dari motherboard.)

Tombol Fungsi

<DEL>: PENGATURAN BIOS\Q-FLASH
Tekan tombol <Delete> untuk masuk ke Pengaturan BIOS atau untuk mengakses utilitas Q-Flash di Pengaturan BIOS.

<F12>: MENU BOOT
Menu Boot memungkinkan Anda untuk mengatur perangkat boot pertama tanpa memasuki Pengaturan BIOS. Di Menu Boot, gunakan tombol panah atas <↑> atau tombol panah bawah <↓> untuk memilih perangkat boot pertama, kemudian tekan <Enter> untuk menerima. Sistem akan melakukan booting dari perangkat tersebut segera.
Catatan: Pengaturan di Menu Boot hanya berlaku untuk satu kali. Setelah sistem dihidupkan ulang, urutan boot perangkat akan tetap berdasarkan pengaturan Pengaturan BIOS.

<END>: Q-FLASH
Tekan tombol <End> untuk mengakses utilitas Q-Flash secara langsung tanpa harus masuk ke Pengaturan BIOS terlebih dahulu.

Menginstal Sistem Operasi dan Driver

Instalasi Sistem Operasi

Dengan pengaturan BIOS yang benar, Anda siap untuk menginstal sistem operasi.

Karena beberapa sistem operasi sudah menyertakan driver RAID, Anda tidak perlu menginstal driver RAID terpisah selama proses instalasi Windows. Setelah sistem operasi diinstal, kami sarankan Anda untuk menginstal semua driver yang diperlukan dari GIGABYTE Control Center untuk memastikan kinerja dan kompatibilitas sistem. Jika sistem operasi yang akan diinstal mengharuskan Anda untuk menyediakan driver RAID tambahan selama proses instalasi OS, silakan lihat langkah-langkah di bawah ini:

Langkah 1:
Buka situs web GIGABYTE, telusuri ke halaman web model motherboard, unduh file AMD RAID Preinstall Driver pada halaman Support\Download\SATA RAID/AHCI , unzip file dan salin file ke USB thumb drive Anda.

Langkah 2:
Boot dari disk pengaturan Windows dan lakukan langkah-langkah instalasi OS standar. Ketika layar yang meminta Anda untuk memuat driver muncul, pilih Browse (Telusuri).

Langkah 3:
Masukkan USB thumb drive dan kemudian telusuri ke lokasi driver. Pilih AMD-RAID Bottom Device terlebih dahulu dan klik Next (Berikutnya) untuk memuat driver. Kemudian pilih AMD-RAID Controller dan klik Next (Berikutnya) untuk memuat driver. Akhirnya, lanjutkan instalasi OS.

Instalasi Driver

Setelah Anda menginstal sistem operasi, kotak dialog akan muncul di sudut kanan bawah desktop menanyakan apakah Anda ingin mengunduh dan menginstal driver dan aplikasi GIGABYTE melalui GIGABYTE Control Center (GCC). Klik Install (Instal) untuk melanjutkan instalasi. (Di Pengaturan BIOS, pastikan Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader diatur ke Enabled (Diaktifkan).)

Ketika kotak dialog Perjanjian Lisensi Pengguna Akhir muncul, tekan <Accept> untuk menginstal GIGABYTE Control Center (GCC). Pada layar GIGABYTE CONTROL CENTER, pilih driver dan aplikasi yang ingin Anda instal dan klik Install (Instal).

Sebelum instalasi, pastikan sistem terhubung ke Internet.

Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lainnya.
https://www.gigabyte.com/WebPage/916/amd600-app.html

Silakan kunjungi situs web GIGABYTE untuk informasi pemecahan masalah lainnya.
https://www.gigabyte.com/WebPage/351/faq.html

Mengonfigurasi Set RAID

Tingkat RAID

Sebelum Anda mulai, silakan siapkan item berikut:

Motherboard ini mendukung RAID 0, RAID 1, dan RAID 10. Siapkan jumlah hard drive yang benar seperti yang ditunjukkan pada tabel di atas sebelum mengonfigurasi array RAID.

• Hard drive atau SSD SATA. Untuk memastikan kinerja optimal, disarankan agar Anda menggunakan dua hard drive dengan model dan kapasitas yang identik.
• Disk pengaturan Windows.
• Komputer yang terhubung ke Internet.
• USB thumb drive.

SSD M.2 PCIe tidak dapat digunakan untuk mengatur set RAID baik dengan SSD M.2 SATA atau hard drive SATA.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi array RAID.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Hubungi Kami

GIGA-BYTE TECHNOLOGY CO., LTD.
Alamat: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Dukungan Teknis dan Non-Teknis (Penjualan/Pemasaran): https://esupport.gigabyte.com
Alamat WEB (Inggris): https://www.gigabyte.com
Alamat WEB (Tionghoa): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Untuk mengajukan pertanyaan teknis atau non-teknis (Penjualan/Pemasaran), silakan tautkan ke:
  https://esupport.gigabyte.com


Referensi

• Utilitas | Layanan / Dukungan - GIGABYTE Global
• Panduan Cepat GIGABYTE
• Audio Realtek GIGABYTE
• M.2 EZ-Latch
• M.2 EZ-Latch PLUS
• Lepaskan M.2
• Pengaturan BIOS Seri GIGABYTE AMD 600
• Manual Perangkat Lunak Motherboard GIGABYTE
• Manual Pemecahan Masalah GIGABYTE
• Pengaturan RAID Seri GIGABYTE AMD 600
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh GIGABYTE X670 AORUS ELITE AX, 670 GAMING X AX V2, 70 GAMING X AX - Manual Motherboard

Bahasa yang tersedia
