Kutambua Toleo la Ubao Mama Wako

Nambari ya toleo kwenye ubao mama wako huonekana kama hii: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la ubao mama ni 1.0. Angalia toleo la ubao mama wako kabla ya kusasisha BIOS ya ubao mama, viendeshaji, au unapotafuta maelezo ya kiufundi.

Mfano:

Utangulizi wa Bidhaa

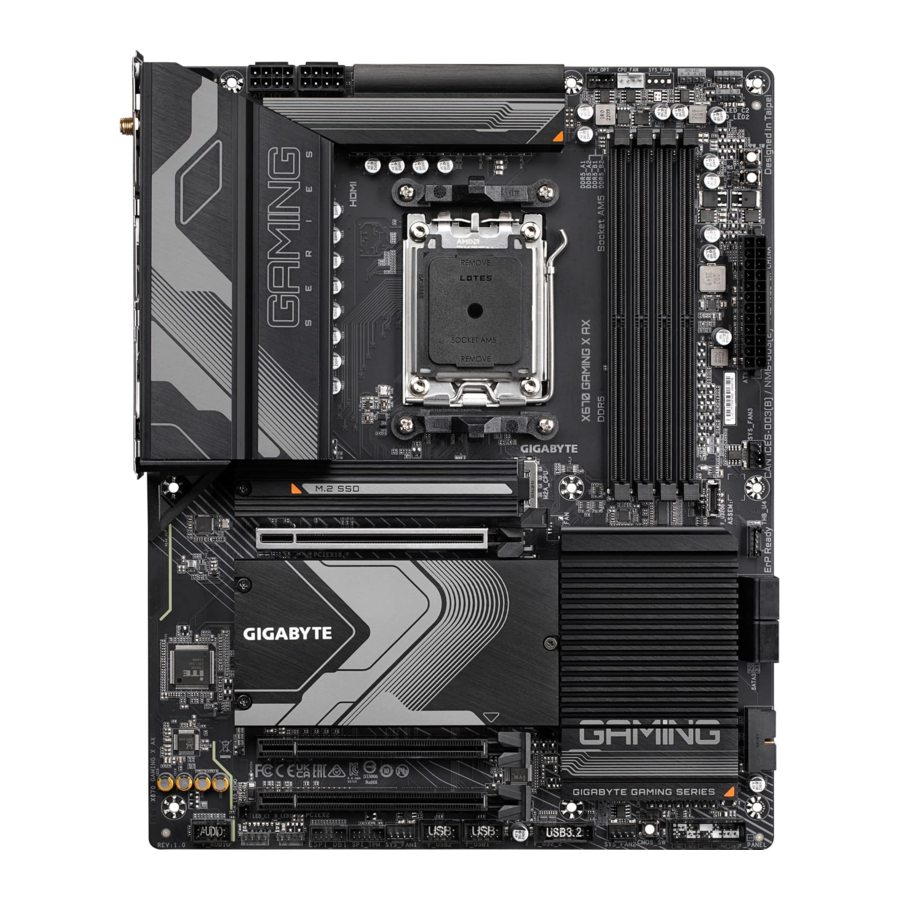

Mpangilio wa Ubao Mama

(Kumbuka) Ni kwa ajili ya X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 na X670 GAMING X AX pekee.

X670 AORUS ELITE AX PCB rev. 1.3 au toleo jipya zaidi

(Kumbuka) Ni kwa ajili ya X670 AORUS ELITE AX PCB rev. 1.3 au toleo jipya zaidi pekee.

X670 GAMING X AX V2

Mchoro wa Kizuizi wa Ubao Mama

(Kumbuka 1) Usaidizi halisi unaweza kutofautiana kulingana na CPU.
(Kumbuka 2) Ni kwa ajili ya X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 na X670 GAMING X AX pekee.
(Kumbuka 3) Ni kwa ajili ya X670 AORUS ELITE AX PCB rev. 1.3 au toleo jipya zaidi na X670 GAMING X AX V2 pekee.

Ufungaji wa Vifaa

Tahadhari za Ufungaji

Ubao mama una saketi na vipengele vingi vya kielektroniki ambavyo vinaweza kuharibika kutokana na kutokwa kwa umeme tuli (ESD). Kabla ya usakinishaji, soma kwa uangalifu mwongozo wa mtumiaji na ufuate taratibu hizi:

• Kabla ya usakinishaji, hakikisha chasi inafaa kwa ubao mama.
• Kabla ya usakinishaji, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Ufuatiliaji) ya ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
• Ondoa nguvu za AC kila wakati kwa kuchomoa kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha au kuondoa ubao mama au vipengele vingine vya maunzi.
• Unapounganisha vipengele vya maunzi kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
• Unaposhughulikia ubao mama, epuka kugusa waya au viunganishi vyovyote vya chuma.
• Ni bora kuvaa mkanda wa mkononi wa kuzuia umeme tuli (ESD) wakati wa kushughulikia kielektroniki vipengele kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna mkanda wa mkononi wa ESD, weka mikono yako ikiwa mikavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
• Kabla ya kusakinisha ubao mama, tafadhali uweke juu ya pedi ya antistatiki au ndani ya chombo cha kuzuia umeme tuli.
• Kabla ya kuunganisha au kuchomoa kebo ya umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
• Kabla ya kuwasha umeme, hakikisha voltage ya usambazaji wa umeme imewekwa kulingana na kiwango cha voltage cha eneo lako.
• Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya zote na viunganishi vya nguvu vya maunzi yako vipengele vimeunganishwa.
• Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu ziguse saketi ya ubao mama au vipengele vyake.
• Hakikisha hakuna skrubu zilizosalia au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
• Usiweke mfumo wa kompyuta kwenye uso usio sawa.
• Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevu.
• Kuwasha umeme wa kompyuta wakati wa mchakato wa usakinishaji kunaweza kusababisha uharibifu kwa mfumo vipengele pamoja na madhara ya kimwili kwa mtumiaji.
• Ikiwa huna uhakika kuhusu hatua zozote za usakinishaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyethibitishwa.
• Ikiwa unatumia adapta, kebo ya umeme ya ugani, au kamba ya umeme, hakikisha unawasiliana na maagizo yake ya usakinishaji na/au kuweka msingi.

Vipimo vya Bidhaa

(Kumbuka 1) Ni kwa ajili ya X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 na X670 GAMING X AX pekee.
(Kumbuka 2) Ni kwa ajili ya X670 AORUS ELITE AX PCB rev. 1.3 au matoleo mapya zaidi na X670 GAMING X AX V2 pekee.

1. Ni kwa ajili ya X670 AORUS ELITE AX pekee.
2. Ni kwa ajili ya X670 GAMING X AX pekee.
3. Ni kwa ajili ya X670 GAMING X AX V2 pekee.

(Kumbuka) Usaidizi halisi unaweza kutofautiana na CPU.

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwenye vipimo vya bidhaa na taarifa zinazohusiana na bidhaa bila taarifa ya awali.

Tafadhali tembelea ukurasa wa HUDUMA/MSAADA\Huduma kwenye tovuti ya GIGABYTE ili kupakua toleo jipya zaidi la programu.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Kusakinisha CPU na Kipoeza cha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

• Hakikisha kuwa ubao mama unaunga mkono CPU.
  (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi punde ya usaidizi wa CPU.)
• Zima kompyuta kila wakati na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa maunzi.
• Tafuta pini moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya. (Au unaweza kupata notch pande zote mbili za CPU na funguo za mpangilio kwenye soketi ya CPU.)
• Weka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU.
• Usiwashe kompyuta ikiwa kipoeza cha CPU hakijasakinishwa, vinginevyo joto kupita kiasi na uharibifu wa CPU unaweza kutokea.
• Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kwamba marudio ya basi ya mfumo yamewekwa zaidi ya vipimo vya maunzi kwa kuwa hayafikii mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa ungependa kuweka marudio zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya maunzi yako ikiwa ni pamoja na CPU, kadi ya picha, kumbukumbu, diski kuu, n.k.

Kumbuka Mwelekeo wa CPU

Kumbuka funguo za mpangilio kwenye soketi ya CPU ya ubao mama na notch kwenye CPU.

Usiondoe kifuniko cha soketi ya CPU kabla ya kuingiza CPU. Inaweza kujitokeza kutoka kwenye sahani ya mzigo kiotomatiki baada ya kuingiza CPU na kufunga sahani ya mzigo.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa maunzi.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Kusakinisha CPU

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi CPU kwenye soketi ya CPU ya ubao mama.

1.

   1. Bonyeza kwa upole mpini wa lever ya soketi ya CPU chini na mbali na soketi.
   2. Inua kabisa lever ya kufunga soketi ya CPU.
   3. Ukiwa na vidole vyako, shikilia kifuniko cha kinga cha plastiki kilichoambatishwa kwenye sahani ya mzigo wa chuma ili kufungua sahani ya mzigo wa chuma.
2. Shikilia CPU kwa vidole vyako kwenye kingo. Pangilia alama ya pini moja ya CPU (pembetatu) na kona ya pini moja ya soketi ya CPU (au unaweza kupanga notch za CPU na funguo za mpangilio wa soketi) na uingize kwa upole CPU kwenye nafasi.

3. Hakikisha CPU imesakinishwa vizuri na kisha funga sahani ya mzigo. Salama lever ya soketi chini ya kichupo chake cha kuhifadhi. Kifuniko cha kinga cha plastiki kitajitokeza chenyewe na kinaweza kuondolewa.
   * Badilisha kifuniko cha kinga cha plastiki kila wakati wakati CPU haijasakinishwa ili kulinda soketi ya CPU.


Usilazimishe kushirikisha lever ya kufunga soketi ya CPU wakati CPU haijasakinishwa kwa usahihi kwani hii itaharibu CPU na soketi ya CPU.

Kusakinisha Kipoeza cha CPU

Hakikisha umesakinisha kipoeza cha CPU baada ya kusakinisha CPU. (Mchakato halisi wa usakinishaji unaweza kutofautiana kulingana na kipoeza cha CPU kitakachotumiwa. Rejelea mwongozo wa mtumiaji wa kipoeza chako cha CPU.)

1. Weka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU iliyosakinishwa.

2. Aina A:

   Hook klipu ya kipoeza cha CPU kwenye lug iliyowekwa upande mmoja wa fremu ya kuhifadhi. Kwenye upande mwingine, sukuma moja kwa moja chini kwenye klipu ya kipoeza cha CPU ili kuiunganisha kwenye lug iliyowekwa kwenye fremu ya kuhifadhi. Geuza mpini wa cam kutoka upande wa kushoto hadi upande wa kulia ili kufunga mahali pake.
   Aina B:

   Kwanza ondoa skrubu nne kutoka kwa fremu ya kuhifadhi CPU na uondoe fremu ya kuhifadhi CPU. Kisha panga skrubu nne za bega kwenye kipoeza cha CPU na stendi kutoka kwa sahani ya nyuma. Funga kila skrubu ya bega kwa muundo wa 1-2-3-4 (x) kama inavyoonyeshwa hapa chini.

   * Unapotumia kipoeza cha CPU cha Aina B, haipendekezwi kufunga kila skrubu chini kabisa kwa hatua moja. Fuata mpangilio wa 1-2-3-4, funga skrubu kwa mwendo wa saa mzunguko 1 kwa kila hatua. Rudia hatua za 1-2-3-4 hadi skrubu zote zifungwe.
3. Hatimaye, ambatisha kiunganishi cha umeme cha kipoeza cha CPU kwenye kichwa cha feni ya CPU (CPU_FAN) kwenye ubao mama.


Kusakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

• Hakikisha kuwa ubao mama unaunga mkono kumbukumbu. Inapendekezwa kuwa kumbukumbu ya sawa uwezo, chapa, kasi, na chips itatumika. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za hivi punde zinazotumika za kumbukumbu na moduli za kumbukumbu.)
• Zima kompyuta kila wakati na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa maunzi.
• Moduli za kumbukumbu zina muundo usio na ujinga. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.
• Wakati wa kusakinisha moduli za kumbukumbu, hakikisha umesakinisha kwenye soketi ya DDR5_A2 kwanza.

* Usanidi wa Kumbukumbu Unaopendekezwa:

(" " = Imesakinishwa, "- -" =Hakuna Kumbukumbu)
(" * " = Usanidi wa Kumbukumbu ya Chaneli Mbili Unaopendekezwa)

Usanidi wa Kumbukumbu ya Chaneli Mbili

Ubao mama huu hutoa soketi nne za kumbukumbu na inasaidia Teknolojia ya Chaneli Mbili. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Chaneli Mbili itakuwa mara mbili ya upana wa asili wa kumbukumbu.

Soketi nne za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi mbili za kumbukumbu kama ifuatavyo:

• Chaneli A: DDR5_A1, DDR5_A2
• Chaneli B: DDR5_B1, DDR5_B2

Kutokana na mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika hali ya Chaneli Mbili.

1. Hali ya Chaneli Mbili haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
2. Wakati wa kuwezesha hali ya Chaneli Mbili na moduli mbili au nne za kumbukumbu, inashauriwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi, na chips itatumika.

Kusakinisha Upanuzi

Kadi Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

• Hakikisha ubao mama unaunga mkono kadi ya upanuzi. Soma kwa uangalifu mwongozo ulioambatana na kadi yako ya upanuzi.
• Zima kompyuta kila wakati na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa maunzi.

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi kadi yako ya upanuzi kwenye slot ya upanuzi.

1. Tafuta slot ya upanuzi ambayo inasaidia kadi yako. Ondoa kifuniko cha slot ya chuma kutoka kwa paneli ya nyuma ya chasi.
2. Pangilia kadi na slot, na ubonyeze chini kwenye kadi hadi ikae kikamilifu kwenye slot.

3. Hakikisha kuwa kadi ya upanuzi imekaa kikamilifu kwenye slot yake.
4. Salama bracket ya chuma ya kadi kwenye paneli ya nyuma ya chasi na screw.
5. Baada ya kusakinisha kadi zote za upanuzi, badilisha kifuniko (vifuniko) vya chasi.
6. Washa kompyuta yako. Ikiwa ni lazima, nenda kwenye Usanidi wa BIOS ili kufanya mabadiliko yoyote ya lazima ya BIOS kwa yako kadi za upanuzi.
7. Sakinisha kiendeshi kilichotolewa na kadi ya upanuzi kwenye mfumo wako wa uendeshaji.

Viunganishi vya Paneli ya Nyuma

1. Kitufe cha Q-Flash Plus ^(Kumbuka)
   Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima ya S5). Hifadhi BIOS ya hivi punde kwenye kiendeshi cha USB na uichomeke kwenye bandari maalum, na kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus. QFLED itawaka wakati shughuli za ulinganishaji na uflashaji za BIOS zinaanza na itaacha kuwaka wakati uflashaji mkuu wa BIOS umekamilika.
2. Viunganishi vya Antena ya SMA (2T2R)
   Tumia kiunganishi hiki kuunganisha antena.
   Kaza antena kwenye viunganishi vya antena na kisha uelekeze antena kwa usahihi kwa mapokezi bora ya mawimbi.
3. Bandari ya HDMI

   Bandari ya HDMI inatii HDCP 2.3 na inasaidia umbizo la Dolby TrueHD na DTS HD Master Audio. Pia inasaidia pato la sauti la hadi 192KHz/24bit 7.1-channel LPCM. Unaweza kutumia bandari hii kuunganisha kifuatilizi chako kinachotumia HDMI. Azimio la juu zaidi linalotumika ni 4096x2160@60 Hz, lakini maazimio halisi yanayotumika yanategemea kifuatilizi kinachotumiwa.
   Baada ya kusakinisha kifaa cha HDMI, hakikisha kuwa umeweka kifaa chaguo-msingi cha kucheza sauti kuwa HDMI. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)
4. Bandari ya USB 2.0/1.1
   Bandari ya USB inasaidia maelezo mafupi ya USB 2.0/1.1. Tumia bandari hii kwa vifaa vya USB.
5. Bandari ya USB 3.2 Gen 1
   Bandari ya USB 3.2 Gen 1 inasaidia maelezo mafupi ya USB 3.2 Gen 1 na inaendana na maelezo mafupi ya USB 2.0. Tumia bandari hii kwa vifaa vya USB.
6. Bandari ya USB 3.2 Gen 2 Aina ya A (Nyekundu)
   Bandari ya USB 3.2 Gen 2 inasaidia maelezo mafupi ya USB 3.2 Gen 2 na inaendana na maelezo mafupi ya USB 3.2 Gen 1 na USB 2.0. Tumia bandari hii kwa vifaa vya USB.
7. Bandari ya USB 3.2 Gen 2 Aina ya A (Nyekundu) (Bandari ya Q-Flash Plus)
   Bandari ya USB 3.2 Gen 2 inasaidia maelezo mafupi ya USB 3.2 Gen 2 na inaendana na maelezo mafupi ya USB 3.2 Gen 1 na USB 2.0. Tumia bandari hii kwa vifaa vya USB. Kabla ya kutumia Q-Flash Plus ^(Note), hakikisha kuwa umeingiza kiendeshi cha flash cha USB kwenye bandari hii kwanza.
8. Bandari ya USB Aina ya C^® (inayotumia USB 3.2 Gen 2x2)
   Bandari ya USB inayoweza kutenduliwa inasaidia maelezo mafupi ya USB 3.2 Gen 2x2 na inaendana na maelezo mafupi ya USB 3.2 Gen 2, USB 3.2 Gen 1 na USB 2.0. Tumia bandari hii kwa vifaa vya USB.
9. Bandari ya LAN ya RJ-45
   Bandari ya Gigabit Ethernet LAN hutoa muunganisho wa Mtandao kwa kiwango cha data cha hadi 2.5 Gbps. Yafuatayo yanaelezea hali za LED za bandari ya LAN.

10. Ingizo la Sauti/Toleo la Spika ya Nyuma (Bluu)
    Jeki ya ingizo la sauti. Tumia jeki hii ya sauti kwa vifaa vya ingizo la sauti kama vile kiendeshi cha macho, walkman, n.k.
11. Toleo la Sauti/Toleo la Spika ya Mbele (Kijani)
    Jeki ya toleo la sauti.
12. Ingizo la Maikrofoni/Toleo la Spika ya Kati/Subwoofer (Pinki)
    Jeki ya ingizo la Maikrofoni.
    Mipangilio ya Jeki ya Sauti:

    Unaweza kubadilisha utendakazi wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya chaneli 7.1, fikia programu ya sauti kwa mipangilio ya sauti.

(Kumbuka) Ili kuwezesha utendakazi wa Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE kwa maelezo zaidi.

• Unapoondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwenye kifaa chako na kisha uiondoe kwenye ubao mama.
• Unapoondoa kebo, ivute moja kwa moja kutoka kwa kiunganishi. Usiitikise upande hadi upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Vitufe na LED za Ndani

Vitufe vya Haraka

Ubao mama huu una vitufe 3 vya haraka: kitufe cha kuwasha, kitufe cha kuweka upya na kitufe cha kufuta CMOS. Kitufe cha kuwasha na kitufe cha kuweka upya huruhusu watumiaji kuwasha/kuzima au kuweka upya kompyuta kwa haraka katika mazingira ya kesi iliyo wazi wanapotaka kubadilisha vipengele vya maunzi au kufanya majaribio ya maunzi. Tumia kitufe cha kufuta CMOS ili kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kuwa chaguo-msingi za kiwandani inapohitajika.

PW_SW: Kitufe cha Kuwasha
RST_SW: Kitufe cha Kuweka Upya
CMOS_SW: Kitufe cha Kufuta CMOS

Kitufe cha kuweka upya hukupa utendakazi kadhaa wa kutumia. Ili kupanga upya kitufe ili kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa maelezo zaidi.

• Daima zima kompyuta yako na uchomoe kamba ya umeme kutoka kwa plagi ya umeme kabla ya kutumia kitufe cha kufuta CMOS.
• Usitumie kitufe cha kufuta CMOS wakati mfumo umewashwa, au mfumo unaweza kuzima na upotezaji wa data au uharibifu unaweza kutokea.
• Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguo-msingi za kiwandani (chagua Pakia Chaguo-msingi Zilizoboreshwa) au usanidi mipangilio ya BIOS mwenyewe (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE kwa maelezo zaidi).

LED za Hali

LED za hali huonyesha ikiwa CPU, kumbukumbu, kadi ya michoro na mfumo wa uendeshaji zinafanya kazi vizuri baada ya kuwasha mfumo. Ikiwa LED ya CPU/DRAM/VGA imewashwa, hiyo inamaanisha kuwa kifaa kinacholingana hakifanyi kazi kawaida; ikiwa LED ya BOOT imewashwa, hiyo inamaanisha kuwa bado hujaingia kwenye mfumo wa uendeshaji.

CPU: LED ya hali ya CPU
DRAM: LED ya hali ya Kumbukumbu
VGA: LED ya hali ya kadi ya michoro
BOOT: LED ya hali ya mfumo wa uendeshaji

Viunganishi vya Ndani

X670 AORUS ELITE AX/X670 GAMING X AX

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. CPU_LED
7. D_LED1/D_LED2
8. LED_C1/C2
9. BAT
10. SATA3 0/1/2/3
11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
12. F_PANEL
13. F_AUDIO
14. F_U320G
15. F_U32_1/F_U32_2
16. F_USB1/F_USB2
17. THB_U4
18. SPI_TPM
19. RST
20. CLR_CMOS

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

• Kwanza hakikisha vifaa vyako vinafuata viunganishi unavyotaka kuunganisha.
• Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa umeme kutoka kwenye plagi ya umeme ili kuzuia uharibifu wa vifaa.
• Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa ina imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

X670 GAMING X AX V2

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT

7. ARGB_V2_1/2/3
8. LED_C
9. BAT
10. SATA3 0/1/2/3
11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
12. F_PANEL
13. F_AUDIO
14. F_U320G
15. F_U32_1/F_U32_2
16. F_USB1/F_USB2
17. THB_U4
18. SPI_TPM
19. RST
20. CLR_CMOS

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

• Kwanza hakikisha vifaa vyako vinafuata viunganishi unavyotaka kuunganisha.
• Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa umeme kutoka kwenye plagi ya umeme ili kuzuia uharibifu wa vifaa.
• Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa ina imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

ATX_12V/ATX_12V1/ATX (Viunganishi vya Nguvu vya 2x4 12V na Kiunganishi cha Nguvu Kuu cha 2x12)

Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa nguvu unaweza kusambaza nguvu thabiti ya kutosha kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, kwanza hakikisha usambazaji wa nguvu umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha nguvu kina muundo usio na ujinga. Unganisha kebo ya usambazaji wa umeme kwenye kiunganishi cha nguvu katika mwelekeo sahihi.

Kiunganishi cha nguvu cha 12V hasa husambaza nguvu kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.

Ili kukidhi mahitaji ya upanuzi, inashauriwa kuwa usambazaji wa nguvu ambao unaweza kuhimili juu matumizi ya nguvu yatumiwe (500W au zaidi). Ikiwa usambazaji wa nguvu unatumiwa ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio imara au usio bootable.

CPU_FAN/SYS_FAN1/2/3 (Vichwa vya Feni)

Vichwa vyote vya feni kwenye ubao mama huu vina pini 4. Vichwa vingi vya feni vina muundo wa kuingiza usio na ujinga. Unapounganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya wa kiunganishi mweusi ni waya wa ardhini). Kitendaji cha kudhibiti kasi kinahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni. Kwa utaftaji bora wa joto, inashauriwa kuwa feni ya mfumo isakinishwe ndani ya chasi.

CPU_OPT (Kichwa cha Pampu ya Kupoeza Maji/Feni ya CPU)

Kichwa cha feni/pampu kina pini 4 na kina muundo wa kuingiza usio na ujinga. Vichwa vingi vya feni vina muundo wa kuingiza usio na ujinga. Unapounganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya wa kiunganishi mweusi ni waya wa ardhini). Kitendaji cha kudhibiti kasi kinahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni.

• Hakikisha umeunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU yako na mfumo wako kupita kiasi. Kupita kiasi kunaweza kusababisha uharibifu kwa CPU au mfumo unaweza kuning'inia.
• Vichwa hivi vya feni si vitalu vya kuruka vya usanidi. Usiweke kofia ya kuruka kwenye vichwa.

CPU_LED (Pambo la Taa la Kipoezaji cha CPU/Kichwa cha Pambo la Taa la RGB) (1) (2)

Kichwa kinaweza kutumika kuunganisha pambo la taa la kipoezaji cha CPU au pambo la kawaida la taa la 5050 RGB (12V/G/R/B), na kiwango cha juu cha nguvu cha 2A (12V) na urefu wa juu wa m 2.

Unganisha pambo la taa la kipoezaji cha CPU/pambo la taa la RGB kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya pambo la taa lazima iunganishwe kwenye Pini ya 1 (12V) ya kichwa hiki. Uunganisho usio sahihi unaweza kusababisha uharibifu wa pambo la taa.

D_LED1/D_LED2 (Vichwa vya Pambo la Taa la Anwani) (1) (2)

Vichwa vinaweza kutumika kuunganisha pambo la kawaida la taa la 5050 linaloweza kushughulikiwa, na kiwango cha juu cha nguvu cha 5A (5V) na idadi ya juu ya taa za LED 1000.

Unganisha pambo lako la taa linaloweza kushughulikiwa kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya pambo la taa lazima iunganishwe kwenye Pini ya 1 ya kichwa cha pambo la taa linaloweza kushughulikiwa. Uunganisho usio sahihi unaweza kusababisha uharibifu wa pambo la taa.

Kwa jinsi ya kuwasha/kuzima taa za pambo la taa, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.

Kabla ya kusakinisha au kuondoa vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.

1. Ni kwa X670 AORUS ELITE AX pekee.
2. Ni kwa X670 GAMING X AX pekee.

ARGB_V2_1/2/3 (Vichwa vya Pambo la Taa la Anwani la RGB Gen2) (3)

Vichwa vinaweza kutumika kuunganisha pambo la kawaida la taa la 5050 linaloweza kushughulikiwa la RGB Gen2, na kiwango cha juu cha nguvu cha 3A (5V) na idadi ya juu ya taa za LED 256.

Unganisha pambo lako la taa linaloweza kushughulikiwa la RGB Gen2 kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya pambo la taa lazima iunganishwe kwenye Pini ya 1 ya kichwa cha pambo la taa linaloweza kushughulikiwa. Uunganisho usio sahihi unaweza kusababisha uharibifu wa pambo la taa.

LED_C1/LED_C2 (Vichwa vya Pambo la Taa la RGB) (1) (2) & LED_C (Kichwa cha Pambo la Taa la RGB) (3)

Kichwa/vichwa vinaweza kutumika kuunganisha pambo la kawaida la taa la 5050 RGB (12V/G/R/B), na kiwango cha juu cha nguvu cha 2A (12V) na urefu wa juu wa m 2.

Unganisha pambo la taa la RGB kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya pambo la taa lazima iunganishwe kwenye Pini ya 1 (12V) ya kichwa hiki. Uunganisho usio sahihi unaweza kusababisha uharibifu wa pambo la taa.

Kwa jinsi ya kuwasha/kuzima taa za pambo la taa, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.

• Ili kuepuka tabia isiyo ya kawaida ya taa za LED, usiunganishe pambo la taa la RGB Gen1 linaloweza kushughulikiwa na pambo la taa la RGB Gen2 linaloweza kushughulikiwa kwenye kichwa kimoja kwa wakati mmoja.l
• Kabla ya kusakinisha au kuondoa vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.

1. Ni kwa X670 AORUS ELITE AX pekee.
2. Ni kwa X670 GAMING X AX pekee.
3. Ni kwa X670 GAMING X AX V2 pekee.

BAT (Betri )

Betri hutoa nguvu ili kuweka maadili (kama vile usanidi wa BIOS, tarehe na habari ya saa) kwenye CMOS wakati kompyuta imezimwa. Badilisha betri wakati voltage ya betri inapungua hadi kiwango cha chini, au maadili ya CMOS yanaweza kuwa sio sahihi au yanaweza kupotea.

Unaweza kufuta maadili ya CMOS kwa kuondoa betri:

1. Zima kompyuta yako na uchomoe kamba ya umeme.
2. Ondoa kwa upole betri kutoka kwa kishikilia betri na usubiri dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa vituo vyema na hasi vya kishikilia betri, na kuvifanya vifupi kwa sekunde 5.)
3. Badilisha betri.
4. Chomeka kamba ya umeme na uwashe tena kompyuta yako.

• Daima zima kompyuta yako na uchomoe kamba ya umeme kabla ya kubadilisha betri.
• Badilisha betri na moja sawa. Uharibifu kwa vifaa vyako unaweza kutokea ikiwa betri imebadilishwa na mfano usio sahihi.
• Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri mwenyewe au hauna uhakika kuhusu mfano wa betri.
• Unaposakinisha betri, kumbuka mwelekeo wa upande mzuri (+) na upande hasi (-) ya betri (upande mzuri unapaswa kuelekea juu).
• Betri zilizotumika lazima zishughulikiwe kulingana na kanuni za mazingira za eneo lako.

SATA3 0/1/2/3 (Viunganishi vya SATA 6Gb/s)

Viunganishi vya SATA vinafuata kiwango cha SATA 6Gb/s na vinaendana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA. Viunganishi vya SATA vinaauni RAID 0, RAID 1, na RAID 10. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maelekezo kuhusu kusanidi safu ya RAID.

Ili kuwezesha uwezo wa kuchomeka wakati mfumo unafanya kazi kwa bandari za SATA, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Usanidi wa SATA" kwa maelezo zaidi.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (Viunganishi vya Soketi 3 za M.2)

Kuna aina mbili za SSD za M.2: SSD za M.2 SATA na SSD za M.2 PCIe. Ubao mama huu unaauni tu SSD za M.2 PCIe. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumiwa kuunda seti ya RAID na diski kuu ya SATA. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maelekezo kuhusu kusanidi safu ya RAID.

Fuata hatua zifuatazo ili kusakinisha SSD ya M.2 kwa usahihi kwenye kiunganishi cha M.2.

Hatua ya 1:

Fungua skrubu kwenye sinki ya joto ya ubao mama kwa mlalo ili kuondoa sinki ya joto. Chagua nafasi ya M.2 unayotaka kutumia na ubonyeze klipu ya M.2 EZ-Latch ili kuifungua. Legeza klipu ya M.2 EZ-Latch kwa bisibisi, isogeze kwenye shimo la kupachika kwa SSD yako ya M.2 na uikaze kwenye shimo.

• Ikiwa unataka kusakinisha SSD ya M.2 iliyokuja na sinki yake ya joto, lazima uondoe klipu ya EZ-Latch kwanza na utumie skrubu na stendi iliyotolewa ili kufunga SSD.
• Ikiwa unataka kusakinisha SSD ya M.2 kwenye shimo la mm 110 ambalo tayari lina stendi ya sinki ya joto ya ubao mama, hakikisha unaondoa klipu ya EZ-Latch kwanza na utumie skrubu ya sinki ya joto ya ubao mama ili kulinda sinki ya joto na SSD.

Hatua ya 2:

Ingiza SSD ya M.2 kwenye kiunganishi cha M.2 kwa pembe. Bonyeza mwisho wa mbele wa SSD ya M.2 na ufunge klipu ya M.2 EZ-Latch ili kulinda SSD ya M.2.

Hatua ya 3:

Ondoa filamu ya kinga kutoka chini ya sinki ya joto ya ubao mama na kisha ubadilishe sinki ya joto na uimarishe skrubu kwa mlalo.

* Aina za SSD za M.2 zinazoungwa mkono na kila kiunganishi cha M.2:

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kutumia M.2 EZ-Latch.
Sakinisha SSD ya M.2: https://www.gigabyte.com/WebPage/919/M2-ezlatch.html
* Muundo wa sinki ya joto ya ubao mama unaweza kutofautiana kulingana na modeli.

(Kumbuka) Ni kwa ajili ya X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 na X670 GAMING X AX pekee.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (Viunganishi vya Soketi 3 za M.2)

Kuna aina mbili za SSD za M.2: SSD za M.2 SATA na SSD za M.2 PCIe. Ubao mama huu unaauni tu SSD za M.2 PCIe. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumiwa kuunda seti ya RAID na diski kuu ya SATA. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maelekezo kuhusu kusanidi safu ya RAID.

Fuata hatua zifuatazo ili kusakinisha SSD ya M.2 kwa usahihi kwenye kiunganishi cha M.2.

Hatua ya 1:

Ili kufikia nafasi ya M.2 unayotaka kutumia, fungua skrubu kwenye sinki ya joto ya ubao mama kwa mlalo ili kuondoa sinki ya joto. Tafuta shimo sahihi la kupachika kwa SSD ya M.2 itakayosakinishwa.

Ikiwa unataka kusakinisha SSD ya M.2 kwenye shimo la mm 110, ondoa klipu ya EZ-Latch Plus kutoka kwenye shimo la mm 80 kwanza.

Hatua ya 2:

Ingiza SSD ya M.2 kwenye kiunganishi cha M.2 kwa pembe. Bonyeza mwisho wa mbele wa SSD ya M.2 na ufunge klipu ili kulinda SSD ya M.2.

Hatua ya 3:

Ondoa filamu ya kinga kutoka chini ya sinki ya joto ya ubao mama na kisha ubadilishe sinki ya joto na uimarishe skrubu kwa mlalo.

* Aina za SSD za M.2 zinazoungwa mkono na kila kiunganishi cha M.2:

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kutumia M.2 EZ-Latch Plus.
Usakinishaji wa SSD ya M.2 na M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
Uondoaji wa SSD ya M.2 na M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/921/removeM2.html
* Muundo wa sinki ya joto ya ubao mama unaweza kutofautiana kulingana na modeli.

(Kumbuka) Ni kwa ajili ya X670 AORUS ELITE AX PCB rev. 1.3 au baadaye na X670 GAMING X AX V2 pekee.

F_PANEL (Kichwa cha Paneli ya Mbele)

Unganisha swichi ya nguvu, swichi ya kuweka upya, spika, swichi/sensor ya kuingilia kwenye chasi na kiashiria cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na kazi za pini zilizo hapa chini. Zingatia pini chanya na hasi kabla ya kuunganisha nyaya.

• PLED/PWR_LED (LED ya Nguvu):
  LED ya Hali ya Mfumo Inaunganisha kwenye kiashiria cha hali ya nguvu kwenye paneli ya mbele ya chasi. LED huwashwa wakati mfumo unafanya kazi. LED huzimwa wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).

  Hali ya Mfumo	LED
  S0	Imewashwa
  S3/S4/S5	Imezimwa

• PW (Swichi ya Nguvu):
  Inaunganisha kwenye swichi ya nguvu kwenye paneli ya mbele ya chasi. Unaweza kusanidi jinsi ya kuzima mfumo wako kwa kutumia swichi ya nguvu (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Soft-Off by PWR-BTTN" kwa maelezo zaidi).
• SPEAK (Spika):
  Inaunganisha kwenye spika kwenye paneli ya mbele ya chasi. Mfumo huripoti hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mfupi mmoja utasikika ikiwa hakuna tatizo lililogunduliwa wakati wa uanzishaji wa mfumo.
• HD (LED ya Uendeshaji wa Diski Kuu):
  Inaunganisha kwenye LED ya uendeshaji wa diski kuu kwenye paneli ya mbele ya chasi. LED huwashwa wakati diski kuu inasoma au kuandika data.
• RES (Swichi ya Kuweka Upya):
  Inaunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuanzisha upya kompyuta ikiwa kompyuta imeganda na inashindwa kufanya uanzishaji upya wa kawaida.
• CI (Kichwa cha Kuingilia kwenye Chasi):
  Inaunganisha kwenye swichi/sensor ya kuingilia kwenye chasi kwenye chasi ambayo inaweza kugundua ikiwa kifuniko cha chasi kimeondolewa. Kazi hii inahitaji chasi yenye swichi/sensor ya kuingilia kwenye chasi.
• NC: Hakuna muunganisho.

Muundo wa paneli ya mbele unaweza kutofautiana kulingana na chasi. Moduli ya paneli ya mbele hasa inajumuisha swichi ya nguvu, swichi ya kuweka upya, LED ya nguvu, LED ya uendeshaji wa diski kuu, spika na kadhalika. Wakati wa kuunganisha moduli yako ya paneli ya mbele ya chasi kwenye kichwa hiki, hakikisha kazi za waya na kazi za pini zinaendana kwa usahihi.

F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)

Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya Ubora wa Juu (HD). Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasi kwenye kichwa hiki. Hakikisha kazi za waya za kiunganishi cha moduli zinaendana na kazi za pini za kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama utafanya kifaa kishindwe kufanya kazi au hata kukiharibu.

Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi vilivyotenganishwa kwenye kila waya badala ya plagi moja. Kwa maelezo kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina kazi tofauti za waya, tafadhali wasiliana na mtengenezaji wa chasi.

F_U320G (Kichwa cha USB Aina ya C^® chenye Uauni wa USB 3.2 Gen 2x2)

Kichwa kinafuata vipimo vya USB 3.2 Gen 2x2 na kinaweza kutoa bandari moja ya USB.

F_U32_1/F_U32_2 (Vichwa vya USB 3.2 Gen 1)

Vichwa vinafuata vipimo vya USB 3.2 Gen 1 na USB 2.0 na kila kichwa kinaweza kutoa bandari mbili za USB. Kwa ununuzi wa paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.2 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.

F_USB1/F_USB2 (Vichwa vya USB 2.0/1.1)

Vichwa vinafuata vipimo vya USB 2.0/1.1. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia breketi ya hiari ya USB. Kwa ununuzi wa breketi ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.

Kabla ya kusakinisha breketi ya USB, hakikisha umezima kompyuta yako na umechomoa kamba ya umeme kutoka kwenye plagi ya umeme ili kuzuia uharibifu wa breketi ya USB.

THB_U4 (Kiunganishi cha Kadi ya Nyongeza)

Kiunganishi hiki ni kwa ajili ya kadi ya nyongeza ya GIGABYTE.

SPI_TPM (Kichwa cha Moduli ya Jukwaa Inayoaminika)

Unaweza kuunganisha SPI TPM (Moduli ya Jukwaa Inayoaminika) kwenye kichwa hiki.

RST (Jampa ya Kuweka Upya)

Jampa ya kuweka upya inaweza kuunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuanzisha upya kompyuta ikiwa kompyuta imeganda na inashindwa kufanya uanzishaji upya wa kawaida.

Jampa ya kuweka upya hukupa kazi kadhaa za kutumia. Ili kupanga upya kitufe ili kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa maelezo zaidi.

CLR_CMOS (Kirukaji cha Wazi cha CMOS)

Tumia kirukaji hiki kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kuwa chaguomsingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.

• Daima zima kompyuta yako na uchomoe waya wa umeme kutoka kwa plagi ya umeme kabla ya kufuta thamani za CMOS.
• Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguomsingi za kiwandani (chagua Pakia Chaguomsingi Zilizoboreshwa) au usanidi mwenyewe mipangilio ya BIOS (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE kwa maelezo zaidi).

Usanidi wa BIOS

BIOS (Basic Input and Output System) hurekodi vigezo vya maunzi ya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Power-On Self-Test (POST) wakati wa kuwasha mfumo, kuokoa vigezo vya mfumo na kupakia mfumo endeshi, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo humruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.

Umeme unapo zima, betri kwenye ubao mama hutoa nguvu inayohitajika kwa CMOS ili kuweka thamani za usanidi kwenye CMOS.

Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST umeme unapo washa.

Ili kuboresha BIOS, tumia huduma ya GIGABYTE Q-Flash au Q-Flash Plus.

• Q-Flash humruhusu mtumiaji kuboresha au kuhifadhi nakala ya BIOS haraka na kwa urahisi bila kuingia kwenye mfumo endeshi.
• Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima ya S5). Hifadhi toleo jipya zaidi la BIOS kwenye kiendeshi cha USB na uichomeke kwenye mlango maalum, kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus.

Kwa maagizo kuhusu jinsi ya kutumia huduma za Q-Flash na Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE na utafute "Huduma za Kusasisha BIOS."

• Kwa sababu kuwasha BIOS kuna hatari, ikiwa hukumbani na matatizo unapotumia toleo la sasa la BIOS, inashauriwa usiwashe BIOS. Ili kuwasha BIOS, fanya hivyo kwa tahadhari. Kuwasha BIOS isiyofaa kunaweza kusababisha mfumo kufanya kazi vibaya.
• Inashauriwa usibadilishe mipangilio chaguomsingi (isipokuwa unahitaji kufanya hivyo) ili kuzuia mfumo kukosa uthabiti au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwaka. Ikiwa hii itatokea, jaribu kuondoa thamani za CMOS na uweke upya ubao kwa thamani chaguo msingi.
• Rejelea utangulizi wa betri/jumper ya CMOS/kitufe safi katika sura iliyotangulia au nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Pakia Chaguomsingi Zilizoboreshwa" kwa jinsi ya kusafisha thamani za CMOS.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi Usanidi wa BIOS.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

Skrini ya Uanzishaji

Skrini ifuatayo ya nembo ya uanzishaji itaonekana wakati kompyuta inapo anzishwa. (Skrini inaweza kutofautiana kutoka kwa ubao mama.)

Funguo za Kitendaji

<DEL>: USANIDI WA BIOS\Q-FLASH
Bonyeza kitufe cha <Delete> ili kuingia kwenye Usanidi wa BIOS au kufikia huduma ya Q-Flash katika Usanidi wa BIOS.

<F12>: MENU YA KUWASHA
Menyu ya Kuwasha hukuruhusu kuweka kifaa cha kwanza cha kuwasha bila kuingia kwenye Usanidi wa BIOS. Katika Menyu ya Kuwasha, tumia kitufe cha mshale wa juu <↑> au kitufe cha mshale wa chini <↓> ili kuchagua kifaa cha kwanza cha kuwasha, kisha bonyeza <Enter> ili kukubali. Mfumo utawaka kutoka kwa kifaa mara moja.
Kumbuka: Mpangilio katika Menyu ya Kuwasha unafaa kwa mara moja tu. Baada ya kuanzisha upya mfumo, mpangilio wa kuwasha kifaa bado utategemea mipangilio ya Usanidi wa BIOS.

<END>: Q-FLASH
Bonyeza kitufe cha <End> ili kufikia huduma ya Q-Flash moja kwa moja bila kulazimika kuingia kwenye Usanidi wa BIOS kwanza.

Inasakinisha Mfumo Endeshi na Viendeshaji

Ufungaji wa Mfumo Endeshi

Ukiwa na mipangilio sahihi ya BIOS, uko tayari kusakinisha mfumo endeshi.

Kwa kuwa mifumo mingine endeshi tayari inajumuisha kiendeshaji cha RAID, hauitaji kusakinisha kiendeshaji tofauti cha RAID wakati wa mchakato wa usakinishaji wa Windows. Baada ya mfumo endeshi kusakinishwa, tunapendekeza usakinishe viendeshaji vyote vinavyohitajika kutoka kwa GIGABYTE Control Center ili kuhakikisha utendaji na uoanifu wa mfumo. Ikiwa mfumo endeshi utakaosakinishwa unahitaji utoe kiendeshaji cha ziada cha RAID wakati wa mchakato wa usakinishaji wa OS, tafadhali rejelea hatua zilizo hapa chini:

Hatua ya 1:
Nenda kwenye tovuti ya GIGABYTE, uvinjari hadi ukurasa wa wavuti wa modeli ya ubao mama, pakua faili ya AMD RAID Preinstall Driver kwenye ukurasa wa Support\Download\SATA RAID/AHCI , unzip faili na unakili faili kwenye kiendeshi chako cha USB.

Hatua ya 2:
Washa kutoka kwa diski ya usanidi ya Windows na ufanye hatua za kawaida za usakinishaji wa OS. Skrini inapo kuomba upakie kiendeshaji itaonekana, chagua Browse (Vinjari).

Hatua ya 3:
Ingiza kiendeshi cha USB na kisha uvinjari hadi eneo la kiendeshaji. Chagua AMD-RAID Bottom Device kwanza na ubofye Next (Inayofuata) ili kupakia kiendeshaji. Kisha chagua AMD-RAID Controller (Kidhibiti cha AMD-RAID) na ubofye Next (Inayofuata) ili kupakia kiendeshaji. Hatimaye, endelea na usakinishaji wa OS.

Usakinishaji wa Viendeshaji

Baada ya kusakinisha mfumo endeshi, kisanduku cha mazungumzo kitaonekana kwenye kona ya chini kulia ya eneo-kazi kikuuliza ikiwa unataka kupakua na kusakinisha viendeshaji na programu za GIGABYTE kupitia GIGABYTE Control Center (GCC). Bofya Install (Sakinisha) ili kuendelea na usakinishaji. (Katika Usanidi wa BIOS, hakikisha Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader imewekwa kuwa Enabled (Imewezeshwa).)

Kisanduku cha mazungumzo cha Mkataba wa Leseni ya Mtumiaji wa Mwisho kinapoonekana, bonyeza <Kubali> ili kusakinisha GIGABYTE Control Center (GCC). Kwenye skrini ya GIGABYTE CONTROL CENTER, chagua viendeshaji na programu unazotaka kusakinisha na ubofye Install (Sakinisha).

Kabla ya usakinishaji, hakikisha mfumo umeunganishwa kwenye mtandao.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.
https://www.gigabyte.com/WebPage/916/amd600-app.html

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya utatuzi.
https://www.gigabyte.com/WebPage/351/faq.html

Inasanidi Seti ya RAID

Viwango vya RAID

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo:

Ubao mama huu unaauni RAID 0, RAID 1, na RAID 10. Andaa idadi sahihi ya diski kuu kama inavyoonyeshwa kwenye jedwali hapo juu kabla ya kusanidi safu ya RAID.

• Hifadhi ngumu za SATA au SSD. Ili kuhakikisha utendaji bora, inashauriwa utumie hifadhi ngumu mbili zenye modeli na uwezo sawa.
• Diski ya usanidi ya Windows.
• Kompyuta iliyounganishwa kwenye mtandao.
• Kiendeshi cha USB.

SSD ya M.2 PCIe haiwezi kutumika kuweka seti ya RAID ama na SSD ya M.2 SATA au hifadhi ngumu ya SATA.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Wasiliana Nasi

GIGA-BYTE TECHNOLOGY CO., LTD.
Anwani: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
SIMU: +886-2-8912-4000, FAX: +886-2-8912-4005
Usaidizi wa Kiufundi na Usio wa Kiufundi (Mauzo/Uuzaji): https://esupport.gigabyte.com
Anwani ya WEB (Kiingereza): https://www.gigabyte.com
Anwani ya WEB (Kichina): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Ili kuwasilisha swali la kiufundi au lisilo la kiufundi (Mauzo/Uuzaji), tafadhali unganisha kwa:
  https://esupport.gigabyte.com


Marejeleo

• Huduma | Huduma / Usaidizi - GIGABYTE Global
• Mwongozo wa Haraka wa GIGABYTE
• Sauti ya GIGABYTE Realtek
• M.2 EZ-Latch
• M.2 EZ-Latch PLUS
• Ondoa M.2
• Usanidi wa BIOS wa Mfululizo wa GIGABYTE AMD 600
• Mwongozo wa Programu ya Ubao Mama wa GIGABYTE
• Mwongozo wa Utatuzi wa GIGABYTE
• Usanidi wa RAID wa Mfululizo wa GIGABYTE AMD 600
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua GIGABYTE X670 AORUS ELITE AX, 670 GAMING X AX V2, 70 GAMING X AX - Mwongozo wa Ubao Mama

Lugha zinazopatikana
