Mwongozo huu ni kwa ajili ya miundo ya mama bodi:

Z790 AORUS ELITE AX
Z790 AORUS ELITE
Z790 A ELITE AX DDR4 (Z790 AORUS ELITE AX DDR4)
Z790 A ELITE DDR4 (Z790 AORUS ELITE DDR4)

Kutambua Toleo la Mama Bodi Yako

Nambari ya toleo kwenye mama bodi yako inaonekana kama hii: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la mama bodi ni 1.0. Angalia toleo la mama bodi yako kabla ya kusasisha BIOS ya mama bodi, viendeshi, au unapotafuta taarifa za kiufundi.

Mfano:

Utangulizi wa Bidhaa

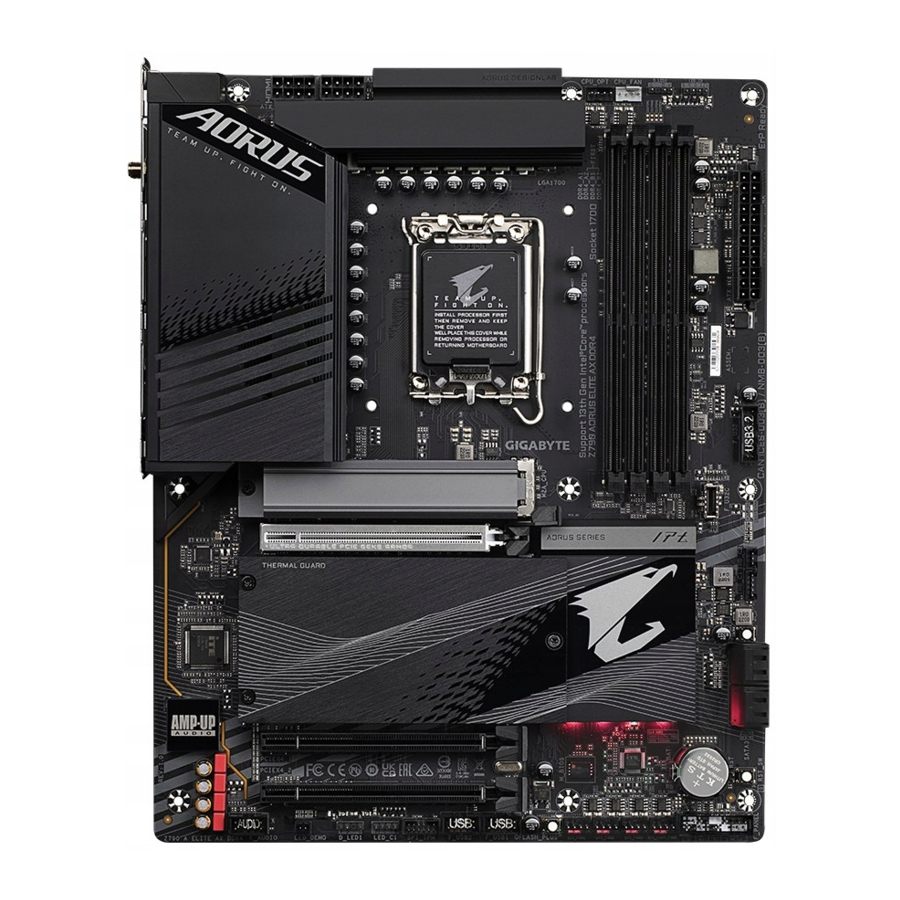

Mpangilio wa Mama Bodi

Ni kwa ajili ya Z790 AORUS ELITE AX pekee.

Ni kwa ajili ya Z790 AORUS ELITE AX DDR4 pekee.

Mchoro wa Kizuizi wa Mama Bodi

(Kumbuka) Usaidizi halisi unaweza kutofautiana kulingana na CPU.

Ni kwa ajili ya Z790 AORUS ELITE AX pekee.
Ni kwa ajili ya Z790 AORUS ELITE pekee.
Ni kwa ajili ya Z790 AORUS ELITE AX DDR4 pekee.
Ni kwa ajili ya Z790 AORUS ELITE DDR4 pekee.

Usakinishaji wa Vifaa

Tahadhari za Usakinishaji

Ubao mama una saketi na vipengele vingi vya kielektroniki ambavyo vinaweza kuharibika kutokana na umeme tuli (ESD). Kabla ya usakinishaji, soma kwa makini mwongozo wa mtumiaji na ufuate taratibu hizi:

Kabla ya usakinishaji, hakikisha chasi inafaa kwa ubao mama.
Kabla ya usakinishaji, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Msururu) ya ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
Ondoa umeme wa AC kila wakati kwa kuchomoa waya wa umeme kutoka kwenye kituo cha umeme kabla ya kusakinisha au kuondoa ubao mama au vipengele vingine vya maunzi.
Unapounganisha vipengele vya maunzi kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
Unaposhughulikia ubao mama, epuka kugusa njia zozote za chuma au viunganishi.
Ni bora kuvaa kamba ya mkono ya umeme tuli (ESD) wakati wa kushughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna kamba ya mkono ya ESD, weka mikono yako ikiwa kavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
Kabla ya kusakinisha ubao mama, tafadhali iweke juu ya pedi ya antistatic au ndani ya chombo cha kinga ya umeme tuli.
Kabla ya kuunganisha au kuchomoa kebo ya usambazaji wa umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
Kabla ya kuwasha umeme, hakikisha volteji ya usambazaji wa umeme imewekwa kulingana na kiwango cha volteji cha eneo lako.
Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya zote na viunganishi vya umeme vya vipengele vyako vya maunzi vimeunganishwa.
Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu kugusana na saketi ya ubao mama au vipengele vyake.
Hakikisha hakuna skrubu zilizosalia au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya kifaa cha kompyuta.
Usiweke mfumo wa kompyuta kwenye uso usio sawa.
Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevunyevu.
Kuwasha umeme wa kompyuta wakati wa mchakato wa usakinishaji kunaweza kusababisha uharibifu wa vipengele vya mfumo pamoja na madhara ya kimwili kwa mtumiaji.
Ikiwa huna uhakika kuhusu hatua zozote za usakinishaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyeidhinishwa.
Ikiwa unatumia adapta, kebo ya umeme ya kuongeza, au kipinga umeme, hakikisha unashauriana na maagizo yake ya usakinishaji na/au kuweka msingi.

Vipimo vya Bidhaa

Ni kwa ajili ya Z790 AORUS ELITE AX pekee.
Ni kwa ajili ya Z790 AORUS ELITE pekee.
Ni kwa ajili ya Z790 AORUS ELITE AX DDR4 pekee.
Ni kwa ajili ya Z790 AORUS ELITE DDR4 pekee.

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwenye vipimo vya bidhaa na habari inayohusiana na bidhaa bila taarifa ya awali.

👉 Tafadhali tembelea tovuti ya GIGABYTE kwa orodha za usaidizi za CPU, moduli za kumbukumbu, SSD, na vifaa vya M.2.
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-rev-10?m=dl#support-dlvv
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-rev-10?m=dl#support-dl
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-DDR4-rev-10?m=dl#support-dl
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-DDR4-rev-10?m=dl#support-dl

👉 Tafadhali tembelea ukurasa wa HUDUMA/MSAADA\Huduma kwenye tovuti ya GIGABYTE ili kupakua toleo la hivi karibuni la programu.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Kusakinisha CPU na Kipoozi cha CPU

onyo Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

Hakikisha kwamba ubao mama unaauni CPU.
(Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya usaidizi wa CPU.)
Zima kompyuta kila wakati na uchomoe waya wa umeme kutoka kwenye kituo cha umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa maunzi.
Tafuta pini moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya. (Au unaweza kupata notch pande zote mbili za CPU na funguo za upangaji kwenye soketi ya CPU.)
Weka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU.
Usiwashe kompyuta ikiwa kipoozi cha CPU hakijasakinishwa, vinginevyo joto kali na uharibifu wa CPU unaweza kutokea.
Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kwamba marudio ya basi ya mfumo yawekwe zaidi ya vipimo vya maunzi kwa vile hayakidhi mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa unataka kuweka marudio zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya maunzi yako ikiwa ni pamoja na CPU, kadi ya picha, kumbukumbu, diski kuu, nk.

Angalia Mwelekeo wa CPU

Angalia funguo za upangaji kwenye soketi ya CPU ya ubao mama na notch kwenye CPU.

Usiondoe kifuniko cha soketi ya CPU kabla ya kuingiza CPU. Inaweza kujitokeza kutoka kwenye sahani ya mzigo moja kwa moja baada ya kuingiza CPU na kufunga sahani ya mzigo.

👉 Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa maunzi.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Kusakinisha CPU

Fuata hatua zilizo hapa chini ili kusakinisha CPU kwa usahihi kwenye soketi ya CPU ya ubao mama.

1. Bonyeza kwa upole mpini wa lever ya soketi ya CPU chini na mbali na soketi.
2. Inua kabisa lever ya kufunga soketi ya CPU.
3. Tumia kichupo cha kidole upande wa sahani ya mzigo wa chuma ili kuinua sahani ya mzigo wa chuma iliyo wazi na kifuniko cha kinga cha plastiki kilichoambatishwa kwake.
Shikilia CPU kwa vidole vyako kwenye kingo. Pangilia alama ya pini moja ya CPU (pembetatu) na kona ya pini moja ya soketi ya CPU (au unaweza kupangilia notch za CPU na funguo za upangaji wa soketi) na uingize kwa upole CPU kwenye nafasi.
Hakikisha CPU imesakinishwa vizuri na kisha funga sahani ya mzigo. Kifuniko cha kinga cha plastiki kitajitokeza, kiondoe tu. Salama lever chini ya kichupo chake cha kuhifadhi ili kukamilisha usakinishaji wa CPU.

* Badilisha kifuniko cha kinga cha plastiki kila wakati wakati CPU haijasakinishwa ili kulinda soketi ya CPU.

Usilazimishe kushirikisha lever ya kufunga soketi ya CPU wakati CPU haijasakinishwa kwa usahihi kwani hii itaharibu CPU na soketi ya CPU.

Kusakinisha Kipoozi cha CPU

Hakikisha umesakinisha kipoozi cha CPU baada ya kusakinisha CPU. (Mchakato halisi wa usakinishaji unaweza kutofautiana kulingana na kipoozi cha CPU kitakachotumika. Rejelea mwongozo wa mtumiaji kwa kipoozi chako cha CPU.)

Weka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU iliyosakinishwa.
Weka kipoozi juu ya CPU, ukipanga pini nne za kusukuma kupitia mashimo ya pini kwenye ubao mama. Sukuma pini za kusukuma chini kwa diagonally.
Hatimaye, ambatisha kiunganishi cha umeme cha kipoozi cha CPU kwenye kichwa cha feni ya CPU (CPU_FAN) kwenye ubao mama.

Kusakinisha Kumbukumbu

onyo Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

Hakikisha kwamba ubao mama unaauni kumbukumbu. Inapendekezwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi, na chips itumike. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu zinazoungwa mkono na moduli za kumbukumbu za hivi karibuni.)
Zima kompyuta kila wakati na uchomoe waya wa umeme kutoka kwenye kituo cha umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa maunzi.
Moduli za kumbukumbu zina muundo usio na ujinga. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Chaneli Mbili

Ubao mama huu hutoa soketi nne za kumbukumbu na unaauni Teknolojia ya Chaneli Mbili. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Chaneli Mbili kutazidisha mara mbili upana wa kumbukumbu asili.
Soketi nne za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi mbili za kumbukumbu kama ifuatavyo:

Chaneli A: DDR5_A1 /DDR4_A1 , DDR5_A2 /DDR4_A2
Chaneli B: DDR5_B1 /DDR4_B1 , DDR5_B2 /DDR4_B2

* Usanidi wa Kumbukumbu ya Chaneli Mbili Unaopendekezwa:

	DDR5_A1 DDR4_A1	DDR5_A2 DDR4_A2	DDR5_B1 DDR4_B1	DDR5_B2 DDR4_B2
Moduli 2	- -	DS/SS	- -	DS/SS
Moduli 4	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Upande Mmoja, DS=Upande Mmoja, "- -"=Hakuna Kumbukumbu)

Kutokana na mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika modi ya Chaneli Mbili.

Modi ya Chaneli Mbili haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
Unapowezesha modi ya Chaneli Mbili na moduli mbili au nne za kumbukumbu, inashauriwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi, na chips itumike.

Tunaposakinisha moduli moja ya kumbukumbu, tunapendekeza uisakinishe kwenye DDR5_A2 / DDR4_A2 soketi.

Ni kwa ajili ya Z790 AORUS ELITE AX pekee.
Ni kwa ajili ya Z790 AORUS ELITE pekee.
Ni kwa ajili ya Z790 AORUS ELITE AX DDR4 pekee.
Ni kwa ajili ya Z790 AORUS ELITE DDR4 pekee.

Kusakinisha Kadi ya Upanuzi

onyo Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

Hakikisha ubao mama unaauni kadi ya upanuzi. Soma kwa uangalifu mwongozo uliokuja na kadi yako ya upanuzi.
Daima zima kompyuta na uchomoe waya wa umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa vifaa.

Fuata hatua zilizo hapa chini ili kusakinisha kadi yako ya upanuzi kwa usahihi kwenye slot ya upanuzi.

Tafuta slot ya upanuzi ambayo inaauni kadi yako. Ondoa kifuniko cha chuma cha slot kutoka kwenye paneli ya nyuma ya chasi.
Pangilia kadi na slot, na ubonyeze kadi chini hadi iingie kikamilifu kwenye slot.
Hakikisha kwamba kadi ya upanuzi imekaa kikamilifu kwenye slot yake.
Linda bracket ya chuma ya kadi kwenye paneli ya nyuma ya chasi na screw.
Baada ya kusakinisha kadi zote za upanuzi, rudisha kifuniko (vifuniko) vya chasi.
Washa kompyuta yako. Ikiwa ni lazima, nenda kwenye Usanidi wa BIOS ili kufanya mabadiliko yoyote ya BIOS yanayohitajika kwa kadi zako za upanuzi.
Sakinisha kiendeshi kilichotolewa na kadi ya upanuzi katika mfumo wako wa uendeshaji.

Viunganishi vya Paneli ya Nyuma

Lango la USB 2.0/1.1
Lango la USB linaauni vipimo vya USB 2.0/1.1. Tumia lango hili kwa vifaa vya USB.
Viunganishi vya Antena vya SMA (2T2R)
Tumia kiunganishi hiki kuunganisha antena.
Kaza antena kwenye viunganishi vya antena na kisha uelekeze antena kwa usahihi kwa upokeaji bora wa mawimbi.
Lango la USB 3.2 Gen 2 Aina ya A (Nyekundu)
Lango la USB 3.2 Gen 2 linaauni vipimo vya USB 3.2 Gen 2 na linaoana na vipimo vya USB 3.2 Gen 1 na USB 2.0. Tumia lango hili kwa vifaa vya USB.
Lango la USB 3.2 Gen 2 Aina ya A (Nyekundu) (Lango la Q-Flash Plus)
Lango la USB 3.2 Gen 2 linaauni vipimo vya USB 3.2 Gen 2 na linaoana na vipimo vya USB 3.2 Gen 1 na USB 2.0. Tumia lango hili kwa vifaa vya USB. Kabla ya kutumia Q-Flash Plus (Kumbuka), hakikisha kuwa umeweka kiendeshi cha flash cha USB kwenye lango hili kwanza.
DisplayPort
DisplayPort hutoa picha na sauti za dijitali za ubora wa juu, inaauni usambazaji wa sauti wa pande mbili. DisplayPort inaweza kusaidia mifumo ya ulinzi wa maudhui ya HDCP 2.3. Unaweza kutumia lango hili kuunganisha kifuatiliaji chako kinachosaidia DisplayPort. Kumbuka: Teknolojia ya DisplayPort inaweza kusaidia azimio la juu zaidi la 4096x2304@60 Hz lakini maazimio halisi yanayoungwa mkono yanategemea kifuatiliaji kinachotumiwa.
Lango la HDMI

Lango la HDMI linafuata HDCP 2.3 na linaauni fomati za Dolby TrueHD na DTS HD Master Audio. Pia linaauni towe la sauti la hadi 192KHz/24bit 7.1-channel LPCM. Unaweza kutumia lango hili kuunganisha kifuatiliaji chako kinachosaidia HDMI. Azimio la juu zaidi linaloungwa mkono ni 4096x2160@60 Hz, lakini maazimio halisi yanayoungwa mkono yanategemea kifuatiliaji kinachotumiwa.
Baada ya kusakinisha kifaa cha DisplayPort/HDMI, hakikisha kuwa umeweka kifaa chaguo-msingi cha kucheza sauti kuwa DisplayPort/HDMI. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)
Lango la USB 3.2 Gen 1
Lango la USB 3.2 Gen 1 linaauni vipimo vya USB 3.2 Gen 1 na linaoana na vipimo vya USB 2.0. Tumia lango hili kwa vifaa vya USB.
Lango la USB Aina ya C^®
Lango la USB linaloweza kubadilishwa linaauni vipimo vya USB 3.2 Gen 2x2 na linaoana na vipimo vya USB 3.2 Gen 2, USB 3.2 Gen 1, na USB 2.0. Tumia lango hili kwa vifaa vya USB.
Lango la RJ-45 LAN
Lango la Gigabit Ethernet LAN hutoa muunganisho wa Mtandao kwa kiwango cha data cha hadi 2.5 Gbps. Ifuatayo inaelezea hali za LED za lango la LAN.
Towe la Line/Towe la Spika ya Mbele
Jeki ya towe la line.
Ingizo la Maikrofoni/Towe la Spika ya Nyuma
Jeki ya ingizo la maikrofoni.
Kiunganishi cha Towe la Optical S/PDIF
Kiunganishi hiki hutoa towe la sauti dijitali kwa mfumo wa sauti wa nje ambao unaauni sauti dijitali ya optical. Kabla ya kutumia kipengele hiki, hakikisha kuwa mfumo wako wa sauti unatoa kiunganishi cha ingizo la sauti dijitali ya optical.

Kwa Z790 AORUS ELITE AX pekee.
Kwa Z790 AORUS ELITE pekee.
Kwa Z790 AORUS ELITE AX DDR4 pekee.

(Kumbuka) Ili kuwezesha utendaji wa Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE kwa habari zaidi.

Usanidi wa Jeki ya Sauti:

Jeki	Kifaa cha Sauti/ njia 2	njia 4	njia 5.1	njia 7.1
Towe la Line/Towe la Spika ya Mbele	✓	✓	✓	✓
Ingizo la Maikrofoni/Towe la Spika ya Nyuma		✓	✓	✓
Towe la Line la Paneli ya Mbele/Towe la Spika ya Pembeni				✓
Ingizo la Maikrofoni la Paneli ya Mbele/Towe la Spika ya Kati/Subwoofer			✓	✓

Unaweza kubadilisha utendaji wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya njia 7.1, fikia programu ya sauti kwa mipangilio ya sauti.

👉 Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo juu ya kusanidi programu ya sauti.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

onyo

Unapoondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwenye kifaa chako na kisha uiondoe kutoka kwenye ubao mama.
Unapoondoa kebo, ivute moja kwa moja kutoka kwenye kiunganishi. Usitingishe upande kwa upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

Vifungo vya Ndani, Sehemu za Kupimia Volteji, na LED

RST_SW (Kifungo cha Kuweka Upya)

Kifungo cha kuweka upya (RST_SW) huruhusu watumiaji kuwasha/kuzima kompyuta haraka katika mazingira ya kesi iliyo wazi wanapotaka kubadilisha vipengele vya vifaa au kufanya majaribio ya vifaa.

Kifungo cha kuweka upya kinakupa kazi kadhaa za kutumia. Ili kupanga upya kifungo ili kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa habari zaidi.

CLR_SW (Kifungo cha Kufuta CMOS)

Tumia kifungo hiki kufuta usanidi wa BIOS na kuweka upya maadili ya CMOS kwa chaguomsingi za kiwandani inapohitajika.

onyo

Daima zima kompyuta yako na uchomoe waya wa umeme kutoka kwenye plagi ya umeme kabla ya kutumia kifungo cha kufuta CMOS.
Usitumie kifungo cha kufuta CMOS wakati mfumo umewashwa, au mfumo unaweza kuzima na upotezaji wa data au uharibifu unaweza kutokea.
Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguomsingi za kiwandani (chagua Pakia Chaguomsingi Zilizoboreshwa) au usanidi mwenyewe mipangilio ya BIOS (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE kwa habari zaidi).

QFLASH_PLUS (Kifungo cha Q-Flash Plus)

Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima S5). Hifadhi BIOS ya hivi karibuni kwenye kiendeshi cha USB na uichomeke kwenye lango lililojitolea, na kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kifungo cha Q-Flash Plus. QFLED itamulika wakati shughuli za ulinganishaji na uwasilishaji wa BIOS zinaanza na itaacha kuwaka wakati uwasilishaji mkuu wa BIOS umekamilika.

Ili kuwezesha utendaji wa Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE kwa habari zaidi.

LED za Hali

LED za hali zinaonyesha ikiwa CPU, kumbukumbu, kadi ya picha, na mfumo wa uendeshaji vinafanya kazi vizuri baada ya kuwasha mfumo. Ikiwa LED ya CPU/DRAM/VGA imewashwa, hiyo inamaanisha kuwa kifaa kinacholingana hakifanyi kazi kawaida; ikiwa LED ya BOOT imewashwa, hiyo inamaanisha kuwa bado haujaingia kwenye mfumo wa uendeshaji.

CPU: LED ya hali ya CPU
DRAM: LED ya hali ya Kumbukumbu
VGA: LED ya hali ya kadi ya picha
BOOT: LED ya hali ya mfumo wa uendeshaji

Viunganishi vya Ndani

ATX_12V_2X4_1/ATX_12V_2X4_2
ATX
CPU_FAN
SYS_FAN1/2/3
SYS_FAN4_PUMP
CPU_OPT
LED_C1/LED_C2
D_LED1/D_LED2
SATA3 2 /3 /4/5/6/7
M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
SPI_TPM
THB_C1/THB_C2
CLR_CMOS
BAT
RST

onyo Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

Kwanza hakikisha vifaa vyako vinatii viunganishi unavyotaka kuunganisha.
Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.
Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kuwa kebo ya kifaa imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

Kwa Z790 AORUS ELITE AX pekee.
Kwa Z790 AORUS ELITE pekee.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (Viunganishi vya Nguvu vya 2x4 12V na Kiunganishi Kikuu cha Nguvu cha 2x12)

Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa nguvu unaweza kusambaza nguvu ya kutosha kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, kwanza hakikisha kuwa usambazaji wa nguvu umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha nguvu kina muundo usio na makosa. Unganisha kebo ya usambazaji wa nguvu kwenye kiunganishi cha nguvu katika mwelekeo sahihi.
Kiunganishi cha nguvu cha 12V kimsingi hutoa nguvu kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.

Ili kukidhi mahitaji ya upanuzi, inashauriwa kuwa usambazaji wa nguvu ambao unaweza kuhimili matumizi ya nguvu ya juu utumike (500W au zaidi). Ikiwa usambazaji wa nguvu unatumika ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio imara au usioweza kuwashwa.

CPU_FAN/SYS_FAN1/2/3 (Vichwa vya Feni)

Vichwa vyote vya feni kwenye ubao huu mama vina pini 4. Vichwa vingi vya feni vina muundo wa uingizaji usio na makosa. Unapounganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhini). Utendaji wa udhibiti wa kasi unahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni. Kwa utawanyiko bora wa joto, inashauriwa kuwa feni ya mfumo iwekwe ndani ya chasi.

SYS_FAN4_PUMP (Kichwa cha Feni ya Mfumo/Pampu ya Kupoeza Maji)

Kichwa cha feni/pampu kina pini 4 na kina muundo wa uingizaji usio na makosa. Vichwa vingi vya feni vina muundo wa uingizaji usio na makosa. Unapounganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhini). Utendaji wa udhibiti wa kasi unahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni. Kwa utawanyiko bora wa joto, inashauriwa kuwa feni ya mfumo iwekwe ndani ya chasi. Kichwa pia hutoa udhibiti wa kasi kwa pampu ya kupoeza maji. Tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Smart Fan 6" kwa maelezo zaidi.

onyo

Hakikisha umeunganisha kebo za feni kwenye vichwa vya feni ili kuzuia CPU na mfumo wako usipate joto kupita kiasi. Joto kupita kiasi linaweza kusababisha uharibifu kwa CPU au mfumo unaweza kukwama.
Vichwa hivi vya feni si vizuizi vya kuruka vya usanidi. Usiweke kofia ya kuruka kwenye vichwa.

CPU_OPT (Kichwa cha Feni ya CPU ya Kupoeza Maji)

Kichwa cha feni kina pini 4 na kina muundo wa uingizaji usio na makosa. Vichwa vingi vya feni vina muundo wa uingizaji usio na makosa. Unapounganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhini). Utendaji wa udhibiti wa kasi unahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni.

LED_C1/LED_C2 (Vichwa vya Ukanda wa RGB LED)

Vichwa vinaweza kutumika kuunganisha ukanda wa kawaida wa 5050 RGB LED (12V/G/R/B), na ukadiriaji wa juu wa nguvu wa 2A (12V) na urefu wa juu wa 2m.

Unganisha ukanda wako wa RGB LED kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini ya 1 (12V) ya kichwa hiki. Uunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

Kwa jinsi ya kuwasha/kuzima taa za ukanda wa LED, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.

onyo Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.

D_LED1/D_LED2 (Vichwa vya Ukanda wa LED Inayoweza Kushughulikiwa)

Vichwa vinaweza kutumika kuunganisha ukanda wa kawaida wa 5050 LED inayoweza kushughulikiwa, na ukadiriaji wa juu wa nguvu wa 5A (5V) na idadi ya juu ya LED 1000.

Unganisha ukanda wako wa LED inayoweza kushughulikiwa kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini ya 1 ya kichwa cha ukanda wa LED inayoweza kushughulikiwa. Uunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

Kwa jinsi ya kuwasha/kuzima taa za ukanda wa LED, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.

onyo Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.

SATA3 2 ①②/3 ①②/4/5/6/7 (Viunganishi vya SATA 6Gb/s)

Viunganishi vya SATA vinatii kiwango cha SATA 6Gb/s na vinaoana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA. Chipset ya Intel® inaauni RAID 0, RAID 1, RAID 5, na RAID 10. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maagizo ya kusanidi safu ya RAID.

Ili kuwezesha uchomekaji moto kwa bandari za SATA, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Usanidi wa SATA" kwa maelezo zaidi.

Kwa Z790 AORUS ELITE AX pekee.
Kwa Z790 AORUS ELITE pekee.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (Viunganishi vya Soketi 3 za M.2)

Kuna aina mbili za SSD za M.2: SSD za M.2 SATA na SSD za M.2 PCIe. Hakikisha unathibitisha ni aina gani ya SSD za M.2 inayotumika na soketi ya M.2 unayotaka kutumia. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumiwa kuunda seti ya RAID ama na SSD ya M.2 SATA au kiendeshi kigumu cha SATA. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" kwenye tovuti ya GIGABYTE kwa maelekezo kuhusu kusanidi safu ya RAID.

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi SSD ya M.2 kwenye kiunganishi cha M.2.

Hatua ya 1:
Ili kufikia nafasi ya M.2 unayotaka kutumia, fungua skrubu kwenye sinki ya joto ya ubao mama diagonally ili kuondoa sinki ya joto. Tafuta shimo sahihi la kupachika kwa SSD ya M.2 itakayosakinishwa na kisha usakinishe klipu ya M.2 EZ-Latch Plus kwanza.

Ikiwa unataka kusakinisha SSD ya M.2 kwenye shimo la milimita 110 ambalo tayari lina kizuizi cha sinki ya joto ya ubao mama, hakikisha unaondoa klipu ya EZ-Latch Plus kwanza na utumie skrubu ya sinki ya joto ya ubao mama ili kulinda sinki ya joto na SSD.

Hatua ya 2:
Ondoa filamu ya kinga kutoka kwa pedi ya joto kwenye kiunganishi cha M.2. Ingiza SSD ya M.2 kwenye kiunganishi cha M.2 kwa pembe.

Hatua ya 3:
Bonyeza chini mwisho wa mbele wa SSD ya M.2 na uhakikishe kuwa SSD ya M.2 imelindwa na klipu ya M.2 EZ-Latch Plus. Ondoa filamu ya kinga kutoka chini ya sinki ya joto ya ubao mama na kisha ubadilishe sinki ya joto na kaza skrubu diagonally.

* Aina za SSD za M.2 zinazotumika na kila kiunganishi cha M.2:

	SSD ya M.2 PCIe x4	SSD ya M.2 PCIe x2	SSD ya M.2 SATA
M2A_CPU	✓	✓	x
M2P_SB	✓	✓	x
M2Q_SB	✓	✓	x
M2M_SB	✓	✓	✓

👉 Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kutumia M.2 EZ-Latch Plus.
Sakinisha SSD ya M.2: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
Ondoa SSD ya M.2: https://www.gigabyte.com/WebPage/921/removeM2.html

* Ubunifu wa sinki ya joto ya ubao mama unaweza kutofautiana kulingana na modeli.

Matangazo ya Usakinishaji kwa Viunganishi vya M.2 na SATA :

Upatikanaji wa viunganishi vya SATA unaweza kuathiriwa na aina ya kifaa kilichosakinishwa kwenye soketi za M.2. Kiunganishi cha M2M_SB kinashiriki kipimo data na kiunganishi cha SATA3 2, 3. Rejelea jedwali lifuatalo kwa maelezo.

Ni kwa ajili ya Z790 AORUS ELITE AX pekee.
Ni kwa ajili ya Z790 AORUS ELITE pekee.

F_PANEL (Kichwa cha Paneli ya Mbele)

Unganisha swichi ya umeme, swichi ya kuweka upya, spika, swichi/sensor ya uingiliaji wa chasi na kiashirio cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na upangaji wa pini ulio hapa chini. Zingatia pini chanya na hasi kabla ya kuunganisha nyaya.

PLED/PWR_LED (LED ya Nishati):
Huunganisha kwa kiashirio cha hali ya nishati kwenye paneli ya mbele ya chasi. LED huwashwa wakati mfumo unafanya kazi. LED huzimwa wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).

Hali ya Mfumo LED

S0 Imewashwa

S3/S4/S5 Imezimwa
PW (Swichi ya Nishati):
Huunganisha kwa swichi ya umeme kwenye paneli ya mbele ya chasi. Unaweza kusanidi njia ya kuzima mfumo wako kwa kutumia swichi ya umeme (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Soft-Off by PWR-BTTN" kwa maelezo zaidi).
SPEAK (Spika):
Huunganisha kwa spika kwenye paneli ya mbele ya chasi. Mfumo huripoti hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mfupi mmoja utasikika ikiwa hakuna tatizo litakalotambuliwa wakati wa uanzishaji wa mfumo.
HD (LED ya Uendeshaji wa Diski Kuu):
Huunganisha kwa LED ya uendeshaji wa diski kuu kwenye paneli ya mbele ya chasi. LED huwashwa wakati diski kuu inasoma au kuandika data.
RES (Swichi ya Kuweka Upya):
Huunganisha kwa swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kutekeleza uanzishaji upya wa kawaida.
CI (Kichwa cha Uingiliaji wa Chasi):
Huunganisha kwa swichi/sensor ya uingiliaji wa chasi kwenye chasi ambayo inaweza kutambua ikiwa kifuniko cha chasi kimeondolewa. Kitendaji hiki kinahitaji chasi iliyo na swichi/sensor ya uingiliaji wa chasi.
NC: Hakuna muunganisho.

Ubunifu wa paneli ya mbele unaweza kutofautiana kulingana na chasi. Moduli ya paneli ya mbele kwa kawaida inajumuisha swichi ya umeme, swichi ya kuweka upya, LED ya umeme, LED ya uendeshaji wa diski kuu, spika na kadhalika. Unapounganisha moduli ya paneli ya mbele ya chasi yako kwenye kichwa hiki, hakikisha upangaji wa waya na upangaji wa pini unafanana kwa usahihi.

F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)

Kichwa cha sauti cha paneli ya mbele kinasaidia sauti ya Ubora wa Juu (HD). Unaweza kuunganisha moduli ya sauti ya paneli ya mbele ya chasi yako kwenye kichwa hiki. Hakikisha upangaji wa waya wa kiunganishi cha moduli unafanana na upangaji wa pini wa kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama utafanya kifaa kushindwa kufanya kazi au hata kukiharibu.

Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi vilivyotenganishwa kwenye kila waya badala ya plagi moja. Kwa maelezo kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina upangaji tofauti wa waya, tafadhali wasiliana na mtengenezaji wa chasi.

F_U32C (Kichwa cha USB Aina ya C^® chenye Usaidizi wa USB 3.2 Gen 2)

Kichwa kinatii vipimo vya USB 3.2 Gen 2 na kinaweza kutoa bandari moja ya USB.

F_U32 (Kichwa cha USB 3.2 Gen 1)

Kichwa kinatii vipimo vya USB 3.2 Gen 1 na USB 2.0 na kinaweza kutoa bandari mbili za USB. Kwa ununuzi wa paneli ya mbele ya inchi 3.5 ya hiari ambayo hutoa bandari mbili za USB 3.2 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.

F_USB1/F_USB2 (Vichwa vya USB 2.0/1.1)

Vichwa vinatii vipimo vya USB 2.0/1.1. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia mabano ya hiari ya USB. Kwa ununuzi wa mabano ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.

onyo Kabla ya kusakinisha mabano ya USB, hakikisha umezima kompyuta yako na umechomoa waya wa umeme kutoka kwa kituo cha umeme ili kuzuia uharibifu wa mabano ya USB.

SPI_TPM (Kichwa cha Moduli ya Jukwaa Inayoaminika)

Unaweza kuunganisha SPI TPM (Moduli ya Jukwaa Inayoaminika) kwenye kichwa hiki.

THB_C1/THB_C2 (Viunganishi vya Kadi ya Ongezeko la Thunderbolt™)

Viunganishi hutumiwa kuunganisha kwenye kadi ya ongezeko la GIGABYTE Thunderbolt™.

Inasaidia kadi ya ongezeko la Thunderbolt™.

CLR_CMOS (Jampa ya Futa CMOS)

Tumia jampa hii kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguo-msingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.

onyo

Daima zima kompyuta yako na uchomoe waya wa umeme kutoka kwa kituo cha umeme kabla ya kufuta thamani za CMOS.
Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguo-msingi za kiwandani (chagua Pakia Chaguo-msingi Zilizoboreshwa) au usanidi mwenyewe mipangilio ya BIOS (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE kwa maelezo zaidi).

BAT (Betri)

Betri hutoa nishati ya kuweka thamani (kama vile usanidi wa BIOS, tarehe na taarifa za saa) katika CMOS kompyuta inapozimwa. Badilisha betri wakati voltage ya betri inashuka hadi kiwango cha chini, au thamani za CMOS zinaweza zisiwe sahihi au zinaweza kupotea.

Unaweza kufuta thamani za CMOS kwa kuondoa betri:

Zima kompyuta yako na uchomoe kamba ya umeme.
Ondoa betri kwa upole kutoka kwa kishikilia betri na usubiri kwa dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa vituo chanya na hasi vya kishikilia betri, na kuzifanya ziwe fupi kwa sekunde 5.)
Badilisha betri.
Chomeka kamba ya umeme na uwashe tena kompyuta yako.

onyo

Daima zima kompyuta yako na uchomoe kamba ya umeme kabla ya kubadilisha betri.
Badilisha betri na inayolingana. Uharibifu kwa vifaa vyako unaweza kutokea ikiwa betri itabadilishwa na modeli isiyo sahihi.
Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri wewe mwenyewe au huna uhakika kuhusu modeli ya betri.
Wakati wa kusakinisha betri, kumbuka mwelekeo wa upande chanya (+) na upande hasi (-) wa betri (upande chanya unapaswa kuelekea juu).
Betri zilizotumiwa lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

RST (Kirukaji cha Weka Upya)

Kirukaji cha kuweka upya (RST) kinaweza kuunganishwa na swichi ya kuweka upya kwenye paneli ya mbele ya chasisi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.

Kirukaji cha kuweka upya kinakupa vitendaji kadhaa vya kutumia. Ili kubadilisha ramani ya kitufe ili kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "BIOS Setup" wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa maelezo zaidi.

Usanidi wa BIOS

BIOS (Basic Input and Output System) hurekodi vigezo vya maunzi ya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Power-On Self-Test (POST) wakati wa kuwasha mfumo, kuhifadhi vigezo vya mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo humruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.

Umeme unapozimwa, betri kwenye ubao mama hutoa nguvu inayohitajika kwa CMOS ili kuweka maadili ya usanidi katika CMOS.

Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati umeme umewashwa.

Ili kuboresha BIOS, tumia huduma ya GIGABYTE Q-Flash au Q-Flash Plus.

Q-Flash humruhusu mtumiaji kuboresha au kuhifadhi nakala ya BIOS haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji.
Q-Flash Plus hukuruhusu kusasisha BIOS mfumo wako ukiwa umezimwa (hali ya kuzima S5). Hifadhi BIOS ya hivi punde kwenye kiendeshi cha USB na uichomeke kwenye bandari iliyojitolea, na kisha unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus.

Kwa maagizo juu ya kutumia huduma za Q-Flash na Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" vya tovuti ya GIGABYTE na utafute "Huduma za Kusasisha BIOS."

onyo

Kwa sababu kuwasha BIOS kunaweza kuwa hatari, ikiwa haupati shida yoyote unapotumia toleo la sasa la BIOS, inashauriwa usiwashe BIOS. Ili kuwasha BIOS, fanya hivyo kwa tahadhari. Kuwasha BIOS isivyofaa kunaweza kusababisha mfumo kufanya kazi vibaya.
Inashauriwa usibadilishe mipangilio chaguomsingi (isipokuwa unahitaji kufanya hivyo) ili kuzuia mfumo kutokuwa thabiti au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Hili likitokea, jaribu kufuta maadili ya CMOS na uweke upya ubao kwa maadili chaguomsingi.
Rejelea utangulizi wa betri/jumper/kitufe cha kufuta CMOS katika Sura ya Usakinishaji wa Maunzi au nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Pakia Chaguo Msingi Zilizoboreshwa" kwa jinsi ya kufuta maadili ya CMOS.

👉 Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi Usanidi wa BIOS.
https://www.gigabyte.com/WebPage/928/intel700-bios.html

Skrini ya Kuwasha

Skrini ifuatayo ya nembo ya kuwasha itaonekana wakati kompyuta inawasha.

Funguo za Kitendaji

<DEL>: BIOS SETUP\Q-FLASH
Bonyeza kitufe cha <Delete> ili kuingia kwenye Usanidi wa BIOS au kufikia huduma ya Q-Flash katika Usanidi wa BIOS.

<F12>: MENU YA KUWASHA
Menu ya Kuwasha hukuruhusu kuweka kifaa cha kwanza cha kuwasha bila kuingia kwenye Usanidi wa BIOS. Katika Menu ya Kuwasha, tumia kitufe cha mshale wa juu <> au kitufe cha mshale wa chini <↓> kuchagua kifaa cha kwanza cha kuwasha, kisha ubonyeze <Enter> ili kukubali. Mfumo utawasha kutoka kwa kifaa mara moja.
Kumbuka: Mpangilio katika Menu ya Kuwasha ni mzuri kwa mara moja tu. Baada ya kuwasha upya mfumo, mpangilio wa kuwasha kifaa bado utategemea mipangilio ya Usanidi wa BIOS.

<END>: Q-FLASH
Bonyeza kitufe cha <End> ili kufikia huduma ya Q-Flash moja kwa moja bila kulazimika kuingia kwenye Usanidi wa BIOS kwanza.

Kusakinisha Mfumo wa Uendeshaji na Viendeshi

Usakinishaji wa Mfumo wa Uendeshaji

Ukiwa na mipangilio sahihi ya BIOS, uko tayari kusakinisha mfumo wa uendeshaji.

Ikiwa unataka kusakinisha mfumo wa uendeshaji kwenye ujazo wa RAID, unahitaji kusakinisha kiendeshi cha Intel^® RST VMD Controller kwanza wakati wa mchakato wa usakinishaji wa OS. Rejelea hatua zilizo hapa chini:

Hatua ya 1:
Nenda kwenye tovuti ya GIGABYTE, vinjari ukurasa wa wavuti wa mfumo wa ubao mama, pakua faili ya kiendeshi cha Intel SATA Preinstall kwenye ukurasa wa Support\Download\SATA RAID/AHCI, ondoa faili na unakili faili kwenye kiendeshi chako cha USB.

Hatua ya 2:
Washa kutoka kwenye diski ya usanidi ya Windows na ufanye hatua za kawaida za usakinishaji wa OS. Skrini inayo kuomba upakie kiendeshi inapoonekana, chagua Browse (Vinjari).

Hatua ya 3:
Ingiza kiendeshi cha USB na kisha uvinjari eneo la kiendeshi. Skrini kama inavyoonyeshwa hapa chini inapoonekana, chagua Intel RST VMD Controller 467F na ubofye Next ili kupakia kiendeshi na kuendelea na usakinishaji wa OS.

Usakinishaji wa Viendeshi

Baada ya kusakinisha mfumo wa uendeshaji, kisanduku cha mazungumzo kitaonekana kwenye kona ya chini kulia ya eneo-kazi kikiuliza ikiwa unataka kupakua na kusakinisha viendeshi na programu za GIGABYTE kupitia GIGABYTE Control Center (GCC). Bofya Install (Sakinisha) ili kuendelea na usakinishaji. (Katika Usanidi wa BIOS, hakikisha Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader imewekwa kuwa Enabled (Imewashwa).)

Kisanduku cha mazungumzo cha Mkataba wa Leseni ya Mtumiaji wa Mwisho kinapoonekana, bonyeza <Accept> ili kusakinisha GIGABYTE Control Center (GCC). Kwenye skrini ya GIGABYTE CONTROL CENTER, chagua viendeshi na programu unayotaka kusakinisha na ubofye Install (Sakinisha).

Kabla ya usakinishaji, hakikisha mfumo umeunganishwa kwenye mtandao.

👉 Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.
https://www.gigabyte.com/WebPage/926/intel700-app.html

👉 Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya utatuzi.
https://www.gigabyte.com/WebPage/351/faq.html

Kusanidi Seti ya RAID

Viwango vya RAID

	RAID 0	RAID 1	RAID 5	RAID 10
Idadi ya Chini ya Diski Kuu	≥2	2	≥3	4
Uwezo wa Safu	Idadi ya diski kuu * Ukubwa wa kiendeshi kidogo zaidi	Ukubwa wa kiendeshi kidogo zaidi	(Idadi ya diski kuu -1) * Ukubwa wa kiendeshi kidogo zaidi	(Idadi ya diski kuu/2) * Ukubwa wa kiendeshi kidogo zaidi
Ustahimilivu wa Hitilafu	Hapana	Ndio	Ndio	Ndio

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo

Ubao mama huu unaauni RAID 0, RAID 1, RAID 5, na RAID 10. Andaa idadi sahihi ya diski kuu kama inavyoonyeshwa kwenye jedwali hapo juu kabla ya kusanidi safu ya RAID.

Diski kuu za SATA au SSD. Ili kuhakikisha utendaji bora, inashauriwa utumie diski kuu mbili zilizo na modeli na uwezo sawa.
Diski ya usanidi ya Windows.
Kompyuta iliyounganishwa kwenye mtandao.
Kiendeshi cha USB.

Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumiwa kuunda seti ya RAID na diski kuu ya SATA.
Rejelea sehemu ya "Viunganishi vya Ndani" vya mwongozo wa mtumiaji kwa arifa za usakinishaji kwa viunganishi vya M.2, na SATA.

👉 Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID.
https://www.gigabyte.com/WebPage/927/intel700-raid.html

Kanusho

Habari katika mwongozo huu zinalindwa na sheria za hakimiliki na ni mali ya GIGABYTE. Mabadiliko ya vipimo na vipengele katika mwongozo huu yanaweza kufanywa na GIGABYTE bila taarifa ya awali. Hakuna sehemu ya mwongozo huu inayoweza kunakiliwa, kuigwa, kutafsiriwa, kusambazwa, au kuchapishwa kwa namna yoyote au kwa njia yoyote bila ruhusa ya maandishi ya awali kutoka kwa GIGABYTE.

Kwa habari za kina za bidhaa, soma kwa makini Mwongozo wa Mtumiaji.
Kwa usanidi wa haraka wa bidhaa, rejelea Mwongozo wa Ufungaji wa Haraka kwenye tovuti ya GIGABYTE.
https://download.gigabyte.com/FileList/Manual/mb_manual_quick-guide_am5.pdf?m=sw

Kwa habari zinazohusiana na bidhaa, angalia kwenye tovuti yetu kwa: https://www.gigabyte.com

Kwa maelezo zaidi ya bidhaa, tafadhali tembelea tovuti ya GIGABYTE.
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-DDR4-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-DDR4-rev-10?m=ma#kf

GIGABYTE itapunguza matumizi ya karatasi ili kutimiza majukumu ya raia wa kimataifa. Pia, ili kupunguza athari kwenye ongezeko la joto duniani, vifaa vya ufungaji vya bidhaa hii vinaweza kuchakatwa na kutumika tena. GIGABYTE inafanya kazi na wewe kulinda mazingira.

Hakimiliki
© 2023 GIGA-BYTE TECHNOLOGY CO., LTD. Haki zote zimehifadhiwa.
Alama za biashara zilizotajwa katika mwongozo huu zimesajiliwa kisheria kwa wamiliki wao husika.
