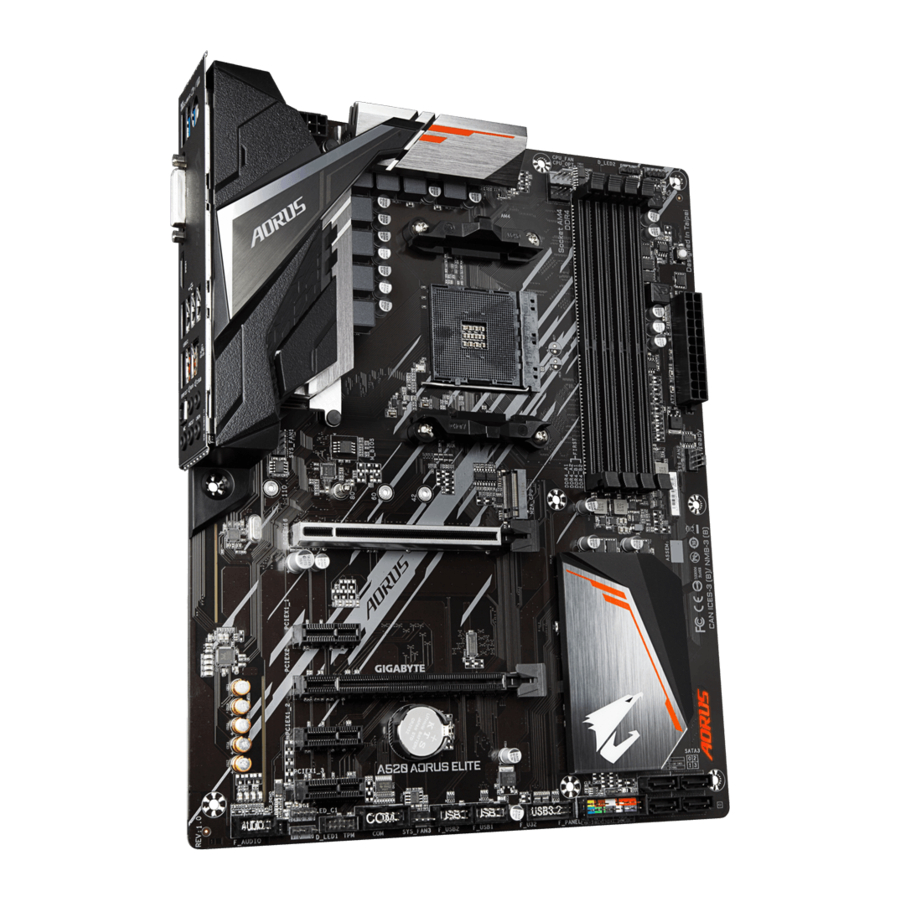

GIGABYTE A520 AORUS ELITE - Mwongozo wa Ubao Mama

Kutambua Toleo la Ubao Mama Wako

Nambari ya toleo kwenye ubao mama wako inaonekana hivi: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la ubao mama ni 1.0. Angalia toleo la ubao mama wako kabla ya kusasisha BIOS ya ubao mama, viendeshi, au unapotafuta habari za kiufundi.
Mfano:

Utangulizi wa Bidhaa

Mpangilio wa Ubao Mama

Mchoro wa Kizuizi cha Ubao Mama

Usakinishaji wa Vifaa Vya Kompyuta

Tahadhari za Usakinishaji

Ubao mama una saketi na vipengele vingi nyeti vya kielektroniki ambavyo vinaweza kuharibika kutokana na kutokwa kwa umeme tuli (ESD). Kabla ya kusakinisha, soma kwa makini mwongozo wa mtumiaji na ufuate taratibu hizi:

• Kabla ya kusakinisha, hakikisha chasisi inafaa kwa ubao mama.
• Kabla ya kusakinisha, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Ufuatiliaji) cha ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
• Daima ondoa nguvu ya AC kwa kuchomoa kebo ya umeme kutoka kwenye kituo cha umeme kabla ya kusakinisha au kuondoa ubao mama au vipengele vingine vya vifaa vya kompyuta.
• Unapounganisha vipengele vya vifaa vya kompyuta kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
• Unaposhughulikia ubao mama, epuka kugusa njia zozote za chuma au viunganishi.
• Ni bora kuvaa kamba ya mkononi ya kuzuia kutokwa kwa umeme tuli (ESD) wakati wa kushughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna kamba ya mkononi ya ESD, weka mikono yako ikiwa mikavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
• Kabla ya kusakinisha ubao mama, tafadhali uweke juu ya pedi ya antistatiki au ndani ya chombo cha kuzuia umeme tuli.
• Kabla ya kuunganisha au kuchomoa kebo ya usambazaji wa umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
• Kabla ya kuwasha umeme, hakikisha volti ya usambazaji wa umeme imewekwa kulingana na kiwango cha volti cha eneo lako.
• Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya zote na viunganishi vya umeme vya vifaa vyako vya kompyuta vimeunganishwa.
• Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu kugusana na saketi ya ubao mama au vipengele vyake.
• Hakikisha hakuna skrubu zilizobaki au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
• Usiweke mfumo wa kompyuta kwenye uso usio sawa.
• Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevu.
• Kuwasha umeme wa kompyuta wakati wa mchakato wa usakinishaji kunaweza kusababisha uharibifu wa vipengele vya mfumo pamoja na madhara ya kimwili kwa mtumiaji.
• Ikiwa huna uhakika kuhusu hatua zozote za usakinishaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyeidhinishwa.
• Ikiwa unatumia adapta, kebo ya umeme ya kuongeza, au kamba ya umeme, hakikisha unashauriana na usakinishaji wake na/au maagizo ya kuweka msingi.

Vipimo vya Bidhaa

CPU	Soketi ya AMD AM4, usaidizi kwa: Vichakataji vya AMD Ryzen ™ 5000 G-Series/ Vichakataji vya AMD Ryzen ™ 5000 Series/ Vichakataji vya AMD Ryzen ™ 4000 G-Series/ Vichakataji vya AMD Ryzen ™ 3000 Series (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi punde ya usaidizi wa CPU.)
Chipset	AMD A520
Memory	Soketi 4 za DDR4 DIMM zinazosaidia hadi 128 GB (uwezo wa 32 GB DIMM moja) ya kumbukumbu ya mfumo Usaidizi kwa moduli za kumbukumbu za DDR4 3200/2933/2667/2400/2133 MT/s Usanifu wa kumbukumbu wa chaneli mbili Usaidizi kwa moduli za kumbukumbu za ECC Un-buffered DIMM 1Rx8/2Rx8 Usaidizi kwa moduli za kumbukumbu za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Usaidizi kwa moduli za kumbukumbu za Extreme Memory Profile (XMP) (Nenda kwenye tovuti ya GIGABYTE kwa kasi za hivi punde zinazosaidiwa za kumbukumbu na moduli za kumbukumbu.)
Onboard Graphics	Kichakataji cha Picha Kilichounganishwa: Bandari 1 ya DVI-D, inayosaidia azimio la juu zaidi la 1920x1200@60 Hz * Bandari ya DVI-D haisaidii muunganisho wa D-Sub kwa adapta. Bandari 1 ya HDMI, inayosaidia azimio la juu zaidi la 4096x2160@60 Hz * Usaidizi kwa toleo la HDMI 2.1, HDCP 2.3, na HDR. Kiwango cha juu zaidi cha kumbukumbu iliyoshirikiwa cha 16 GB
Audio	CODEC ya Sauti ya Realtek ® Sauti ya Ubora wa Juu Chaneli 2/4/5.1/7.1 Usaidizi kwa S/PDIF Out
LAN	Chipu ya Realtek ® GbE LAN (1 Gbps/100 Mbps)
Expansion Slots	CPU: Slot 1 ya PCI Express x16, inayosaidia PCIe 3.0 na inayoendesha kwa x16 (PCIEX16) * Kwa utendaji bora, ikiwa kadi moja tu ya picha ya PCI Express itasakinishwa, hakikisha unaiweka kwenye slot ya PCIEX16. Chipset: Slot 1 ya PCI Express x16, inayosaidia PCIe 3.0 na inayoendesha kwa x2 (PCIEX2) Slot 3 za PCI Express x1, zinazosaidia PCIe 3.0 (PCIEX1_1, PCIEX1_2, PCIEX1_3) * Slot za PCIEX1_2 na PCIEX1_3 zinashiriki kipimo data na slot ya PCIEX2. Slot ya PCIEX2 haipatikani wakati kifaa kimewekwa kwenye slot ya PCIEX1_2 au PCIEX1_3.
Storage Interface	CPU: Kiunganishi 1 cha M.2 (Soketi 3, ufunguo wa M, aina ya 2242/2260/2280/22110 SATA na Usaidizi wa PCIe 3.0 x4/x2 SSD) Chipset: Viunganishi 4 vya SATA 6Gb/s Usaidizi kwa RAID 0, RAID 1, na RAID 10
USB	CPU: Bandari 1 ya USB 3.2 Gen 2 Aina-A kwenye paneli ya nyuma Bandari 3 za USB 3.2 Gen 1 kwenye paneli ya nyuma Chipset: Bandari 2 za USB 3.2 Gen 1 zinapatikana kupitia kichwa cha ndani cha USB Bandari 4 za USB 2.0/1.1 zinapatikana kupitia vichwa vya ndani vya USB Chipset+USB 2.0 Hub: Bandari 4 za USB 2.0/1.1 kwenye paneli ya nyuma
Internal Connectors	Kiunganishi 1 cha nguvu kuu cha pini 24 cha ATX Kiunganishi 1 cha nguvu cha pini 8 cha ATX 12V Kichwa 1 cha feni ya CPU Kichwa 1 cha feni ya CPU/pampu ya kupozea maji Vichwa 3 vya feni ya mfumo Vichwa 2 vinavyoweza kushughulikiwa vya ukanda wa LED Vichwa 2 vya ukanda wa RGB LED Kiunganishi 1 cha Soketi 3 cha M.2 Viunganishi 4 vya SATA 6Gb/s Kichwa 1 cha paneli ya mbele Kichwa 1 cha sauti cha paneli ya mbele Kichwa 1 cha USB 3.2 Gen 1 Vichwa 2 vya USB 2.0/1.1 Kichwa 1 cha Moduli ya Jukwaa Inayoaminika (TPM) (pini 2x6, kwa GC-TPM2.0_S moduli pekee) Kichwa 1 cha bandari ya seriali Kirukaji 1 cha Futa CMOS Kitufe 1 cha Q-Flash Plus
Back Panel Connectors	Bandari 1 ya kibodi/panya ya PS/2 Bandari 1 ya DVI-D Bandari 1 ya HDMI Bandari 1 ya USB 3.2 Gen 2 Aina-A Bandari 3 za USB 3.2 Gen 1 Bandari 4 za USB 2.0/1.1 Bandari 1 ya RJ-45 Kiunganishi 1 cha macho cha S/PDIF Out Jeki 5 za sauti
I/O Controller	Chipu ya Kidhibiti cha iTE ® I/O
Hardware Monitor	Ugunduzi wa voltage Ugunduzi wa halijoto Ugunduzi wa kasi ya feni Ugunduzi wa kiwango cha mtiririko wa kupozea maji Onyo la kupita kiasi kwa joto Onyo la kushindwa kwa feni Udhibiti wa kasi ya feni * Iwapo utendakazi wa udhibiti wa kasi ya feni (pampu) unasaidiwa itategemea feni (pampu) unayoweka.
BIOS	Flashi 1 x 128 Mbit Matumizi ya AMI UEFI BIOS yenye leseni PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Usaidizi kwa APP Center * Programu zinazopatikana katika APP Center zinaweza kutofautiana kulingana na modeli ya ubao mama. Utendakazi unaosaidiwa wa kila programu pia unaweza kutofautiana kulingana na vipimo vya ubao mama. @BIOS - EasyTune RGB Fusion - Hifadhi Nakala Mahiri Kivinjari cha Maelezo ya Mfumo Usaidizi kwa Q-Flash Plus Usaidizi kwa Q-Flash Usaidizi kwa Xpress Install
Bundled Software	Norton ® Internet Security (toleo la OEM) Programu ya usimamizi wa kipimo data cha LAN
Operating System	Usaidizi kwa Windows 11 ya biti 64 Usaidizi kwa Windows 10 ya biti 64
Form Factor	Kipengele cha Fomu ya ATX; 30.5cm x 24.4cm

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwa vipimo vya bidhaa na maelezo yanayohusiana na bidhaa bila taarifa ya awali.

Kusakinisha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

• Hakikisha kwamba ubao mama unaunga mkono CPU. (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi punde ya usaidizi wa CPU.)
• Zima kompyuta kila wakati na uchomoe waya wa umeme kutoka kwa kituo cha umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa maunzi.
• Tafuta pini moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya.
• Weka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU.
• Usiwashe kompyuta ikiwa kipoozi cha CPU hakijasakinishwa, vinginevyo joto kali na uharibifu wa CPU unaweza kutokea.
• Weka masafa ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kwamba masafa ya basi ya mfumo yawekwe zaidi ya vipimo vya maunzi kwani hayatimizi mahitaji ya kawaida ya vifaa saidizi. Ikiwa ungependa kuweka masafa zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya maunzi yako ikiwa ni pamoja na CPU, kadi ya picha, kumbukumbu, diski kuu, n.k.

Kusakinisha CPU
Inua kikamilifu lever ya kufunga soketi ya CPU. Tafuta pini moja (iliyoelezwa na pembetatu ndogo) ya soketi ya CPU na CPU. Mara tu CPU inapowekwa kwenye soketi yake, weka kidole kimoja chini katikati ya CPU, ukishusha lever ya kufunga na kuifunga mahali pake iliyo fungwa kikamilifu.

Usilazimishe CPU kwenye soketi ya CPU kabla ya lever ya kufunga soketi ya CPU kuinuliwa, au uharibifu kwa CPU na soketi ya CPU unaweza kutokea.

Inasakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

• Hakikisha ubao mama unaauni kumbukumbu. Inapendekezwa kuwa kumbukumbu ya aina moja ya uwezo, chapa, kasi na chips itumike. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu na moduli za kumbukumbu zinazotumika.)
• Daima zima kompyuta na uchomoe kebo ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa maunzi.
• Moduli za kumbukumbu zina muundo usio na dosari. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja pekee. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Dual Channel
Ubao mama huu hutoa soketi nne za kumbukumbu na unaauni Teknolojia ya Dual Channel. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Dual Channel kutaongeza maradufu upana wa awali wa kumbukumbu. Soketi nne za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi mbili za kumbukumbu kama ifuatavyo:
Chaneli A: DDR4_A1, DDR4_A2
Chaneli B: DDR4_B1, DDR4_B2 &
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa maunzi. http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Usanidi wa Kumbukumbu wa Dual Channel Uliopendekezwa:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
Moduli 2	- -	DS/SS	- -	DS/SS
Moduli 4	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Upande Mmoja, DS=Pande Mbili, "- -"=Hakuna Kumbukumbu) Kutokana na mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika modi ya Dual Channel.

1. Modi ya Dual Channel haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
2. Unapowezesha modi ya Dual Channel na moduli mbili au nne za kumbukumbu, inashauriwa kuwa kumbukumbu ya aina moja ya uwezo, chapa, kasi na chips itumike.

Inasakinisha Kadi ya Upanuzi

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

• Hakikisha ubao mama unaauni kadi ya upanuzi. Soma kwa makini mwongozo uliokuja na kadi yako ya upanuzi.
• Daima zima kompyuta na uchomoe kebo ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa maunzi.

Viunganishi vya Paneli ya Nyuma

1. Lango la Kibodi/Panya la PS/2
   Tumia lango hili kuunganisha panya au kibodi ya PS/2.
2. Lango la USB 3.2 Gen 1
   Lango la USB 3.2 Gen 1 linaauni vipimo vya USB 3.2 Gen 1 na linaendana na vipimo vya USB 2.0. Tumia lango hili kwa vifaa vya USB.
3. Lango la USB 3.2 Gen 1 (Lango la Q-Flash Plus)
   Lango la USB linaauni vipimo vya USB 3.2 Gen 1. Tumia lango hili kwa vifaa vya USB. Kabla ya kutumia Q-Flash Plus ^{(Kumbuka 1)} , hakikisha kuwa umeingiza kiendeshi cha flash cha USB kwenye lango hili kwanza.
4. Lango la DVI-D ^{(Kumbuka 2) (Kumbuka 3)}
   Lango la DVI-D linafuata vipimo vya DVI-D na linaauni azimio la juu zaidi la 1920x1200@60 Hz (maazimio halisi yanayotumika yanategemea kifuatilia kinachotumiwa). Unganisha kifuatilia kinachounga mkono muunganisho wa DVI-D kwenye lango hili.
5. Lango la HDMI ^{(Kumbuka 2)}
   Lango la HDMI linafuata HDCP 2.3 na linaauni miundo ya Dolby TrueHD na DTS HD Master Audio. Pia inasaidia hadi pato la sauti la LPCM la 192KHz/24bit lenye chaneli 7.1. Unaweza kutumia lango hili kuunganisha kifuatilia chako kinachounga mkono HDMI. Azimio la juu zaidi linalotumika ni 4096x2160@60 Hz, lakini maazimio halisi yanayotumika yanategemea kifuatilia kinachotumiwa.

Baada ya kusakinisha kifaa cha HDMI, hakikisha kuwa umeweka kifaa chaguomsingi cha uchezaji wa sauti kuwa HDMI. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)

(Kumbuka 1) Ili kuwezesha kazi ya Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE kwa maelezo zaidi.
(Kumbuka 2) Kwa Visharazishi vya AMD Ryzen ™ 5000 G-Series/4000 G-Series pekee.
(Kumbuka 3) Lango la DVI-D haliauni muunganisho wa D-Sub kwa adapta.

6. Lango la USB 2.0/1.1
   Lango la USB linaauni vipimo vya USB 2.0/1.1. Tumia lango hili kwa vifaa vya USB.
7. Lango la RJ-45 LAN
   Lango la Gigabit Ethernet LAN hutoa muunganisho wa Intaneti kwa kiwango cha data cha hadi 1 Gbps. Yafuatayo yanaeleza hali za LED za lango la LAN.

Kasi ya LED:

Hali	Maelezo
Chungwa	Kiwango cha data cha 1 Gbps
Kijani	Kiwango cha data cha 100 Mbps
Imezimwa	Kiwango cha data cha 10 Mbps

Shughuli LED:

Hali	Maelezo
Inapepesa	Uwasilishaji au upokeaji wa data unafanyika
Imezimwa	Hakuna uwasilishaji au upokeaji wa data unaofanyika

8. Lango la USB 3.2 Gen 2
   Lango la USB 3.2 Gen 2 linaauni vipimo vya USB 3.2 Gen 2 na linaendana na vipimo vya USB 3.2 Gen 1 na USB 2.0. Tumia lango hili kwa vifaa vya USB.
9. Pato la Spika la Kati/Subwoofer
   Tumia jeki hii ya sauti kuunganisha spika za kati/subwoofer.
10. Pato la Spika la Nyuma
    Tumia jeki hii ya sauti kuunganisha spika za nyuma.
11. Kiunganishi cha Pato la Optical S/PDIF
    Kiunganishi hiki hutoa pato la sauti dijitali kwa mfumo wa sauti wa nje ambao unaauni sauti ya dijitali ya optical. Kabla ya kutumia kipengele hiki, hakikisha kuwa mfumo wako wa sauti unatoa kiunganishi cha kuingiza sauti ya dijitali ya optical.
12. Ingizo la Laini/Pato la Spika la Upande
    Jeki ya kuingiza laini. Tumia jeki hii ya sauti kwa vifaa vya kuingiza laini kama vile kiendeshi cha optical, walkman, n.k.
13. Pato la Laini/Pato la Spika la Mbele
    Jeki ya pato la laini.
14. Ingizo la Maikrofoni/Pato la Spika la Upande
    Jeki ya kuingiza maikrofoni.

Usanidi wa Jeki ya Sauti:

Jeki	Simu ya masikioni/Chaneli 2	Chaneli 4	Chaneli 5.1	Chaneli 7.1
Pato la Spika la Kati/Subwoofer
Pato la Spika la Nyuma
Ingizo la Laini/Pato la Spika la Upande
Pato la Laini/Pato la Spika la Mbele
Ingizo la Maikrofoni/Pato la Spika la Upande

Unaweza kubadilisha utendakazi wa jeki ya sauti kwa kutumia programu ya sauti.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti. https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Unapoondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwenye kifaa chako na kisha uiondoe kutoka kwenye ubao mama.
• Unapoondoa kebo, ivute moja kwa moja kutoka kwenye kiunganishi. Usitikise upande kwa upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

Viunganishi vya Ndani

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. D_LED1/D_LED2
7. LED_C1/LED_C2
8. QFLASH_PLUS
9. SATA3 0/1/2/3
10. M2A_CPU
11. F_PANEL
12. F_AUDIO
13. F_U32
14. F_USB1/F_USB2
15. TPM
16. COM
17. CLR_CMOS
18. BAT

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

• Kwanza hakikisha vifaa vyako vinaendana na viunganishi unavyotaka kuunganisha.
• Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa umeme kutoka kwa plagi ili kuzuia uharibifu wa vifaa.
• Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa imefungwa kwa usalama kwenye kiunganishi kwenye ubao mama.

1/2) ATX_12V/ATX (Kiunganishi cha Nguvu cha 2x4 12V na Kiunganishi cha Nguvu Kikuu cha 2x12)
Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa nguvu unaweza kusambaza nguvu thabiti ya kutosha kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, kwanza hakikisha usambazaji wa nguvu umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha nguvu kina muundo usio na ujinga. Unganisha kebo ya usambazaji wa nguvu kwenye kiunganishi cha nguvu katika mwelekeo sahihi. Kiunganishi cha nguvu cha 12V kimsingi hutoa nguvu kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.

Ili kukidhi mahitaji ya upanuzi, inashauriwa kuwa usambazaji wa nguvu unaoweza kuhimili matumizi ya nguvu nyingi utumike (500W au zaidi). Ikiwa usambazaji wa nguvu unatumiwa ambao haitoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio thabiti au usiobootable.

ATX_12V:

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	GND (Kwa 2x4-pin 12V pekee)	5	+12V (Kwa 2x4-pin 12V pekee)
2	GND (Kwa 2x4-pin 12V pekee)	6	+12V (Kwa 2x4-pin 12V pekee)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (On/Off laini)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Nguvu Nzuri	20	NC
9	5VSB (simama kwa +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kwa 2x12-pin ATX pekee)	23	+5V (Kwa 2x12-pin ATX pekee)
12	3.3V (Kwa 2x12-pin ATX pekee)	24	GND (Kwa 2x12-pin ATX pekee)

3/4) CPU_FAN/SYS_FAN1/2/3 (Vichwa vya Feni)
Vichwa vyote vya feni kwenye ubao mama huu ni pini 4. Vichwa vingi vya feni vina muundo usio na ujinga wa kuingiza. Unapounganisha kebo ya feni, hakikisha umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhi). Kazi ya udhibiti wa kasi inahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni. Kwa uondoaji bora wa joto, inashauriwa kuwa feni ya mfumo imewekwa ndani ya chasi.

Nambari ya Pini Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Hisia
4	Udhibiti wa Kasi ya PWM

• Hakikisha umeunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU yako na mfumo kutoka kwa joto kupita kiasi. Joto kupita kiasi linaweza kusababisha uharibifu wa CPU au mfumo unaweza kuning'inia.
• Vichwa hivi vya feni si vitalu vya jumper vya usanidi. Usiweke kofia ya jumper kwenye vichwa.

5. CPU_OPT (Kichwa cha Pampu ya Kupoeza Maji/Feni ya CPU)
   Kichwa cha feni/pampu ni pini 4 na kina muundo usio na ujinga wa kuingiza. Vichwa vingi vya feni vina muundo usio na ujinga wa kuingiza. Unapounganisha kebo ya feni, hakikisha umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhi). Kazi ya udhibiti wa kasi inahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni.


Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Hisia
4	Udhibiti wa Kasi ya PWM

• Hakikisha umeunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU yako na mfumo kutoka kwa joto kupita kiasi. Joto kupita kiasi linaweza kusababisha uharibifu wa CPU au mfumo unaweza kuning'inia.
• Vichwa hivi vya feni si vitalu vya jumper vya usanidi. Usiweke kofia ya jumper kwenye vichwa.

6. D_LED1/D_LED2 (Vichwa vya Ukanda wa LED vinavyoweza kushughulikiwa)
   Vichwa vinaweza kutumika kuunganisha ukanda wa kawaida wa LED unaoweza kushughulikiwa wa 5050, na ukadiriaji wa juu wa nguvu wa 5A (5V) na idadi ya juu ya LED 1000.


Nambari ya Pini	Ufafanuzi
1	V (5V)
2	Data
3	Hakuna Pini
4	GND

Unganisha ukanda wako wa LED unaoweza kushughulikiwa kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini ya 1 ya kichwa cha ukanda wa LED unaoweza kushughulikiwa. Uunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

7. LED_C1/LED_C2 (Vichwa vya Ukanda wa RGB LED)
   Vichwa vinaweza kutumika kuunganisha ukanda wa kawaida wa 5050 RGB LED (12V/G/R/B), na ukadiriaji wa juu wa nguvu wa 2A (12V) na urefu wa juu wa 2m.


Nambari ya Pini	Ufafanuzi
1	12V
2	G
3	R
4	B

Unganisha ukanda wako wa RGB LED kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini ya 1 (12V) ya kichwa hiki. Uunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

Kwa jinsi ya kuwasha/kuzima taa za ukanda wa LED tafadhali tembelea ukurasa wa wavuti wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.

Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ili kuzuia uharibifu wa vifaa.

8. QFLASH_PLUS (Kitufe cha Q-Flash Plus)
   Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima ya S5). Hifadhi BIOS ya hivi punde kwenye kiendeshi cha kidole gumba cha USB na uichomeke kwenye bandari ya Q-Flash Plus, na kisha unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus. QFLED itawaka wakati shughuli za ulinganishaji na kuwaka za BIOS zinaanza na itaacha kuwaka wakati kuwaka kuu kwa BIOS kumekamilika.


Ili kuwezesha utendaji wa Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" kwenye tovuti ya GIGABYTE kwa maelezo zaidi.

9. SATA3 0/1/2/3 (Viunganishi vya SATA 6Gb/s)
   Viunganishi vya SATA vinatii kiwango cha SATA 6Gb/s na vinaendana na viwango vya SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA. Viunganishi vya SATA vinaauni RAID 0, RAID 1, na RAID 10. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" kwenye tovuti ya GIGABYTE kwa maelekezo kuhusu jinsi ya kusanidi safu ya RAID.


Nambari ya Pini	Ufafanuzi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

10. M2A_CPU (Kiunganishi cha M.2 Soketi 3)
    Kiunganishi cha M.2 kinaauni SSD za M.2 SATA au SSD za M.2 PCIe na kinaauni usanidi wa RAID. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumika kuunda seti ya RAID na diski kuu ya SATA. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" kwenye tovuti ya GIGABYTE kwa maelekezo kuhusu jinsi ya kusanidi safu ya RAID.

    Fuata hatua zilizo hapa chini ili kusakinisha vizuri SSD ya M.2 kwenye kiunganishi cha M.2.
    Hatua ya 1:
    Tumia bisibisi kufungua skrubu na kishikilia kutoka kwenye ubao mama. Tafuta shimo sahihi la kupachika la SSD ya M.2 itakayosakinishwa na kisha ufunge kishikilia kwanza.
    Hatua ya 2:
    Telezesha SSD ya M.2 kwenye kiunganishi kwa pembe.
    Hatua ya 3:
    Bonyeza SSD ya M.2 chini na kisha uilinde kwa skrubu.

    Chagua shimo sahihi la SSD ya M.2 itakayosakinishwa na kisha ufunge tena skrubu na kishikilia.

11. F_PANEL (Kichwa cha Paneli ya Mbele)
    Unganisha swichi ya kuwasha, swichi ya kuweka upya, spika, swichi/sensor ya kuingilia kwenye chasi na kiashiria cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na migawo ya pini iliyo hapa chini. Zingatia pini chanya na hasi kabla ya kuunganisha nyaya.


• PLED/PWR_LED (LED ya Nguvu):

Hali ya Mfumo	LED
S0	Imewashwa
S3/S4/S5	Imezimwa

Huunganisha kwenye kiashiria cha hali ya nguvu kwenye paneli ya mbele ya chasi. LED huwashwa wakati mfumo unafanya kazi. LED huzimwa wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).

• PW (Swichi ya Nguvu):
  Huunganisha kwenye swichi ya nguvu kwenye paneli ya mbele ya chasi. Unaweza kusanidi jinsi ya kuzima mfumo wako kwa kutumia swichi ya nguvu (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" kwenye tovuti ya GIGABYTE na utafute "Settings\Platform Power" kwa maelezo zaidi).
• SPEAK (Spika):
  Huunganisha kwenye spika kwenye paneli ya mbele ya chasi. Mfumo hutoa ripoti ya hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mfupi mmoja utasikika ikiwa hakuna tatizo lililogunduliwa wakati wa uanzishaji wa mfumo.

• HD (LED ya Shughuli za Diski Kuu):
  Huunganisha kwenye LED ya shughuli za diski kuu kwenye paneli ya mbele ya chasi. LED huwashwa wakati diski kuu inasoma au kuandika data.
• RES (Swichi ya Kuweka Upya):
  Huunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.
• CI (Kichwa cha Kuingilia kwenye Chasi):
  Huunganisha kwenye swichi/sensor ya kuingilia kwenye chasi kwenye chasi ambayo inaweza kugundua ikiwa kifuniko cha chasi kimeondolewa. Kitendaji hiki kinahitaji chasi yenye swichi/sensor ya kuingilia kwenye chasi.
• NC: Hakuna muunganisho.

Muundo wa paneli ya mbele unaweza kutofautiana kulingana na chasi. Moduli ya paneli ya mbele hasa huwa na swichi ya nguvu, swichi ya kuweka upya, LED ya nguvu, LED ya shughuli za diski kuu, spika na nk. Unapounganisha moduli ya paneli ya mbele ya chasi yako kwenye kichwa hiki, hakikisha migawo ya waya na migawo ya pini inalingana kwa usahihi.

12. F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)
    Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya Ubora wa Juu (HD). Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasi kwenye kichwa hiki. Hakikisha migawo ya waya ya kiunganishi cha moduli inalingana na migawo ya pini ya kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama utafanya kifaa kishindwe kufanya kazi au hata kukiharibu.


Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1 F_	MIC L	6	MIC Detection F_
2	GND	7	SENSE_SEND
3	MIC R	8	Hakuna Pini
4	NC	9	Head Phone L
5	Head Phone R	10	Head Phone Detection

Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi vilivyotenganishwa kwenye kila waya badala ya plagi moja. Kwa maelezo kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina migawo tofauti ya waya, tafadhali wasiliana na mtengenezaji wa chasi.

13. F_U32 (Kichwa cha USB 3.2 Gen 1)
    Kichwa kinatii USB 3.2 Gen 1 na maelezo ya USB 2.0 na kinaweza kutoa bandari mbili za USB. Kwa ununuzi wa paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.2 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.


Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Hakuna Pini
7	GND	14 B S_ B	SSTX2+

14. F_USB1/F_USB2 (Vichwa vya USB 2.0/1.1)
    Vichwa vinatii USB 2.0/1.1 specification. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia breki ya hiari ya USB. Kwa ununuzi wa breki ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.


Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	Nguvu (5V)	6	USB DY+
2	Nguvu (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Hakuna Pini
5	USB DX+	10	NC

Kabla ya kusakinisha breketi ya USB, hakikisha umezima kompyuta yako na umechomoa kebo ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa breketi ya USB.

15. TPM (Kichwa cha Moduli ya Mfumo Teule)
    Unaweza kuunganisha TPM (Trusted Platform Module) kwenye kichwa hiki.


Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	Hakuna Pini	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

16. COM (Kichwa cha Lango la Mfululizo)
    Kichwa cha COM kinaweza kutoa lango moja la mfululizo kupitia kebo ya hiari ya lango la COM. Kwa ununuzi wa kebo ya hiari ya lango la COM, tafadhali wasiliana na muuzaji wa eneo lako.


Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	NDCD-	6	NDSR-
2	NSIN	7	NRTS-
3	NSOUT	8	NCTS-
4	NDTR-	9	NRI-
5	GND	10	Hakuna Pini

17. CLR_CMOS (Kirukaji cha Futa CMOS)
    Tumia kirukaji hiki kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguo-msingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.

Fungua: Kawaida
Fupi: Futa Thamani za CMOS

• Daima zima kompyuta yako kabla ya kufuta thamani za CMOS.
• Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguo-msingi za kiwandani (chagua Pakia Chaguo-msingi Zilizoboreshwa) au usanidi mwenyewe mipangilio ya BIOS (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE kwa maelezo zaidi).

18. BAT (Betri)
    Betri hutoa nguvu ili kuweka thamani (kama vile usanidi wa BIOS, tarehe na maelezo ya saa) kwenye CMOS wakati kompyuta imezimwa. Badilisha betri wakati volteji ya betri itashuka hadi kiwango cha chini, au thamani za CMOS zinaweza kuwa si sahihi au zinaweza kupotea.

Unaweza kufuta thamani za CMOS kwa kuondoa betri:

1. Zima kompyuta yako na uchomoe kebo ya umeme.
2. Ondoa betri kwa uangalifu kutoka kwa kishikilia betri na usubiri kwa dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa ncha chanya na hasi za kishikilia betri, na kuzifanya ziwe fupi kwa sekunde 5.)
3. Badilisha betri.
4. Chomeka kebo ya umeme na uwashe upya kompyuta yako.

• Daima zima kompyuta yako na uchomoe kebo ya umeme kabla ya kubadilisha betri.
• Badilisha betri na inayolingana. Uharibifu wa vifaa vyako unaweza kutokea ikiwa betri itabadilishwa na modeli isiyo sahihi.
• Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri mwenyewe au hauna uhakika kuhusu modeli ya betri.
• Wakati wa kusakinisha betri, kumbuka mwelekeo wa upande chanya (+) na upande hasi (-) wa betri (upande chanya unapaswa kuelekea juu).
• Betri zilizotumika lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

Usanidi wa BIOS

BIOS (Mfumo wa Msingi wa Ingizo na Toleo) hurekodi vigezo vya maunzi ya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Jaribio la Kujiendesha Wakati wa Kuwasha (POST) wakati wa kuwasha mfumo, kuokoa vigezo vya mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo humruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.

Umeme unapozimwa, betri kwenye ubao mama hutoa umeme unaohitajika kwa CMOS ili kuweka maadili ya usanidi katika CMOS.

Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati umeme umewashwa.

• Ili kuboresha BIOS, tumia GIGABYTE Q-Flash au huduma ya @BIOS.
• Q-Flash humruhusu mtumiaji kuboresha au kucheleza BIOS kwa haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji. • @BIOS ni huduma inayotegemea Windows ambayo hutafuta na kupakua toleo jipya zaidi la BIOS kutoka kwa Mtandao na kusasisha BIOS.

Kwa maelekezo kuhusu jinsi ya kutumia huduma za Q-Flash na @BIOS, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE na utafute "Huduma za Kusasisha BIOS."

• Kwa sababu kuwaka kwa BIOS kuna hatari, ikiwa haupati matatizo yoyote kwa kutumia toleo la sasa la BIOS, inashauriwa usiwake BIOS. Ili kuwaka BIOS, fanya hivyo kwa tahadhari. Kuwaka kwa BIOS isivyofaa kunaweza kusababisha utendakazi mbaya wa mfumo.
• Inashauriwa usibadilishe mipangilio chaguomsingi (isipokuwa ikiwa unahitaji kufanya hivyo) ili kuzuia mfumo kutokuwa thabiti au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwaka. Ikiwa hii itatokea, jaribu kufuta thamani za CMOS na uweke upya ubao kwa thamani chaguomsingi.
• Rejelea utangulizi wa betri/jumper ya kufuta CMOS katika Sura ya Usakinishaji wa Maunzi au nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Pakia Chaguo Msingi Zilizoboreshwa" kwa jinsi ya kufuta thamani za CMOS.
• Menyu za Usanidi wa BIOS ni za marejeleo pekee na zinaweza kutofautiana kulingana na toleo la BIOS.

Skrini ya Kuanzisha: Skrini ifuatayo ya Nembo ya kuanzisha itaonekana wakati kompyuta itawashwa.

Vifunguo vya Kazi: <DEL>: USANIDI WA BIOS\Q-FLASH
Bonyeza kitufe cha <Delete> ili kuingia Usanidi wa BIOS au kufikia huduma ya Q-Flash katika Usanidi wa BIOS.

<F12>: MENU YA KUWASHA
Menu ya Kuwasha hukuruhusu kuweka kifaa cha kwanza cha kuwasha bila kuingia Usanidi wa BIOS. Katika Menu ya Kuwasha, tumia kitufe cha mshale wa juu <h> au kitufe cha mshale wa chini <i> ili kuchagua kifaa cha kwanza cha kuwasha, kisha ubonyeze <Enter> ili kukubali. Mfumo utawaka kutoka kwa kifaa mara moja. Kumbuka: Mpangilio katika Menu ya Kuwasha unafaa kwa mara moja tu. Baada ya mfumo kuwashwa upya, mpangilio wa kuwasha kifaa bado utategemea mipangilio ya Usanidi wa BIOS.

<END>: Q-FLASH
Bonyeza kitufe cha <End> ili kufikia huduma ya Q-Flash moja kwa moja bila kuingia Usanidi wa BIOS kwanza.

Kusakinisha Mfumo wa Uendeshaji na Viendeshaji

Usakinishaji wa Mfumo wa Uendeshaji

Ukiwa na mipangilio sahihi ya BIOS, uko tayari kusakinisha mfumo wa uendeshaji.

Kwa kuwa mifumo mingine ya uendeshaji tayari inajumuisha kiendeshaji cha RAID, hauitaji kusakinisha kiendeshaji tofauti cha RAID wakati wa mchakato wa usakinishaji wa Windows. Baada ya mfumo wa uendeshaji kusakinishwa, tunapendekeza usakinishe viendeshaji vyote vinavyohitajika kutoka GIGABYTE APP Center ili kuhakikisha utendakazi na uoanifu wa mfumo. Ikiwa mfumo wa uendeshaji utakaosakinishwa unahitaji utoe kiendeshaji cha ziada cha RAID wakati wa mchakato wa usakinishaji wa OS, tafadhali rejelea hatua zilizo hapa chini:
Hatua ya 1:
Nenda kwenye tovuti ya GIGABYTE, vinjari hadi ukurasa wa wavuti wa modeli ya ubao mama, pakua faili ya AMD RAID Preinstall Driver kwenye ukurasa wa Support\Download\SATA RAID/AHCI, ondoa faili na unakili faili kwenye kiendeshi chako cha kidole gumba cha USB.

Hatua ya 2: Washa kutoka kwenye diski ya usanidi ya Windows na ufanye hatua za kawaida za usakinishaji wa OS. Skrini inapoonekana inayokuomba upakie kiendeshaji, chagua Browse (Vinjari).

Hatua ya 3: Ingiza kiendeshi cha kidole gumba cha USB na kisha uvinjari hadi eneo la kiendeshaji. Chagua AMD-RAID Bottom Device kwanza na ubofye Next ili kupakia kiendeshaji. Kisha chagua AMD-RAID Controller na ubofye Next ili kupakia kiendeshaji. Hatimaye, endelea na usakinishaji wa OS.

Usakinishaji wa Viendeshaji

Baada ya kusakinisha mfumo wa uendeshaji, kisanduku cha mazungumzo kitaonekana kwenye kona ya chini kulia ya eneo-kazi kikuuliza ikiwa unataka kupakua na kusakinisha viendeshaji na programu za GIGABYTE kupitia APP Center. Bofya Install (Sakinisha) ili kuendelea na usakinishaji. (Katika Usanidi wa BIOS, hakikisha Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install imewekwa kuwa Enabled (Imewezeshwa).)

Kisanduku cha mazungumzo cha Mkataba wa Leseni ya Mtumiaji wa Mwisho kinapoonekana, bonyeza <Accept> (Kubali) ili kusakinisha APP Center. Kwenye skrini ya APP Center, chagua viendeshaji na programu unazotaka kusakinisha na ubofye Install (Sakinisha).

Kabla ya usakinishaji, hakikisha mfumo umeunganishwa kwenye Mtandao.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu. https://www.gigabyte.com/WebPage/320/am4-app-center.html?m=sw
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya utatuzi. https://www.gigabyte.com/WebPage/351/faq.html

Kusanidi Seti ya RAID

Ngazi za RAID

	RAID 0	RAID 1	RAID 10
Idadi ya Chini ya Hifadhi Ngumu	≥2	2	4
Uwezo wa Safu	Idadi ya hifadhi ngumu * Ukubwa wa hifadhi ndogo zaidi	Ukubwa wa hifadhi ndogo zaidi	(Idadi ya hifadhi ngumu/2) * Ukubwa wa hifadhi ndogo zaidi
Uvumilivu wa Hitilafu	Hapana	Ndiyo	Ndiyo

Kabla ya kuanza, tafadhali tayarisha vitu vifuatavyo:
Ubao mama huu unaauni RAID 0, RAID 1, na RAID 10. Tayarisha idadi sahihi ya hifadhi ngumu kama inavyoonyeshwa kwenye jedwali hapo juu kabla ya kusanidi safu ya RAID.

• Hifadhi ngumu za SATA au SSD. Ili kuhakikisha utendakazi bora zaidi, inashauriwa utumie hifadhi ngumu mbili zilizo na modeli na uwezo sawa.
• Diski ya usanidi ya Windows.
• Kompyuta iliyounganishwa kwenye Mtandao.
• Kiendeshi cha kidole gumba cha USB.

SSD ya M.2 PCIe haiwezi kutumika kuweka seti ya RAID na hifadhi ngumu ya SATA.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID. https://www.gigabyte.com/WebPage/543/a520-raid.html

Wasiliana Nasi
GIGA-BYTE TECHNOLOGY CO., LTD.
Anwani: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
SIMU: +886-2-8912-4000, FAKSI: +886-2-8912-4005
Usaidizi wa Kiufundi na Usio wa Kiufundi (Mauzo/Uuzaji): https://esupport.gigabyte.com
Anwani ya WEB (Kiingereza): https://www.gigabyte.com
Anwani ya WEB (Kichina): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Ili kuwasilisha swali la kiufundi au lisilo la kiufundi (Mauzo/Uuzaji), tafadhali unganisha kwa: https://esupport.gigabyte.com


Marejeleo

• Mwongozo wa Haraka wa GIGABYTE
• Sauti ya GIGABYTE Realtek
• Mwongozo wa Programu ya Ubao Mama wa Mfululizo wa GIGABYTE AM4
• Mwongozo wa Utatuzi wa GIGABYTE
• Mwongozo wa GIGABYTE RAID
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua GIGABYTE A520 AORUS ELITE - Mwongozo wa Ubao Mama

Lugha zinazopatikana
