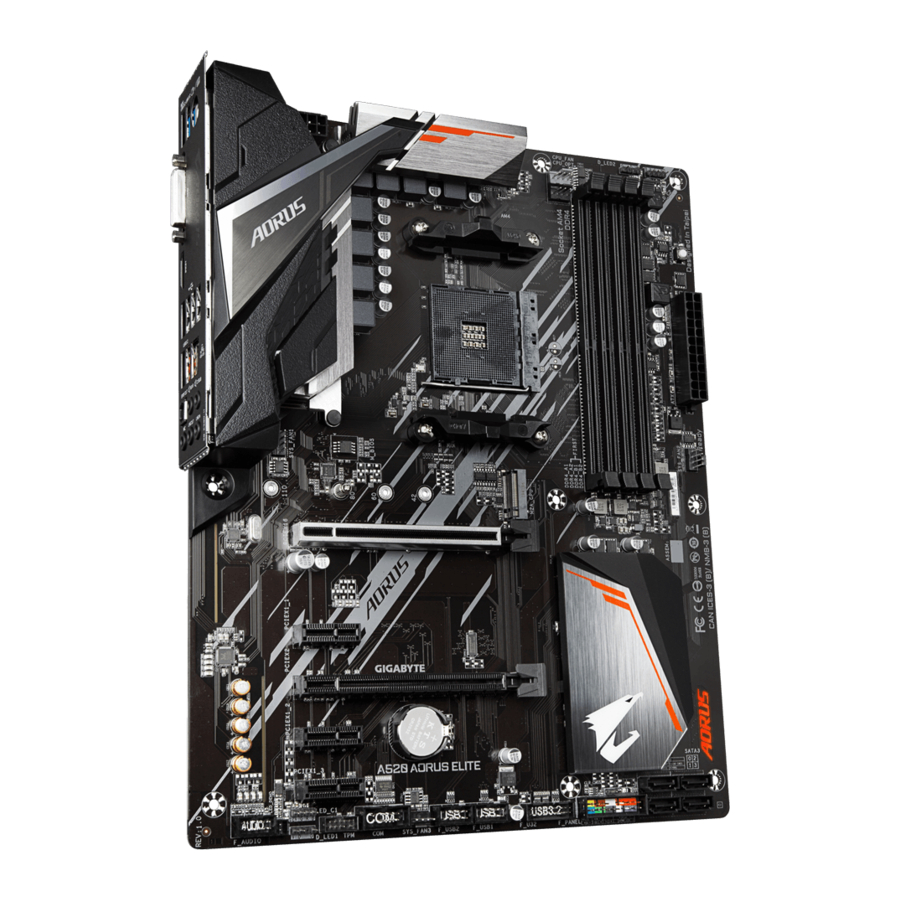

GIGABYTE A520 AORUS ELITE - Ona plata qo'llanmasi

Ona platangizning reviziyasini aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Masalan, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumot qidirayotganda ona plata reviziyangizni tekshiring.
Misol:

Mahsulot bilan tanishuv

Ona plata tuzilishi

Ona plata blok-sxemasi

Uskuna o'rnatish

O'rnatishda ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga amal qiling:

• O'rnatishdan oldin shassi ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin diler tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki buzmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona plata yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr simini rozetkadan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulaganda, ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlayotganda, har qanday metall simlar yoki ulagichlarga tegishdan saqlaning.
• Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlashda elektrostatik razryad (ESD) bilaguzuk taqish yaxshidir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall predmetga teging.
• Ona platani o'rnatishdan oldin uni antistatik yostiq ustiga yoki elektrostatik ekranlangan konteyner ichiga qo'ying.
• Ona platadan elektr ta'minoti kabelini ulashdan yoki o'chirishdan oldin elektr ta'minoti o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin, elektr ta'minoti kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlarni ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona plata yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis sirtga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz biron bir o'rnatish bosqichiga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammoga duch kelsangiz, sertifikatlangan kompyuter texnikidan maslahat oling.
• Agar siz adapter, uzaytma quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	AMD Socket AM4, quyidagilar uchun qo'llab-quvvatlash: AMD Ryzen ™ 5000 G-Series protsessorlari/ AMD Ryzen ™ 5000 Series protsessorlari/ AMD Ryzen ™ 4000 G-Series protsessorlari/ AMD Ryzen ™ 3000 Series protsessorlari (CPUning eng yangi qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
Chipset	AMD A520
Xotira	128 GB gacha (32 GB bitta DIMM sig'imi) tizim xotirasini qo'llab-quvvatlaydigan 4 x DDR4 DIMM uyalari DDR4 3200/2933/2667/2400/2133 MT/s xotira modullarini qo'llab-quvvatlash Ikki kanalli xotira arxitekturasi ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo'llab-quvvatlash ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash (Eng so'nggi qo'llab-quvvatlanadigan xotira tezligi va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
O'rnatilgan grafik kartasi	Integratsiyalashgan grafik protsessor: 1 x DVI-D porti, maksimal 1920x1200@60 Hz o'lchamni qo'llab-quvvatlaydi * DVI-D porti adapter orqali D-Sub ulanishini qo'llab-quvvatlamaydi. 1 x HDMI porti, maksimal 4096x2160@60 Hz o'lchamni qo'llab-quvvatlaydi * HDMI 2.1 versiyasi, HDCP 2.3 va HDR uchun qo'llab-quvvatlash. Maksimal umumiy xotira 16 GB
Audio	Realtek ® Audio CODEC Yuqori aniqlikdagi audio 2/4/5.1/7.1-kanal S/PDIF Out uchun qo'llab-quvvatlash
LAN	Realtek ® GbE LAN chip (1 Gbps/100 Mbps)
Kengaytirish uyalari	CPU: 1 x PCI Express x16 uyasi, PCIe 3.0 ni qo'llab-quvvatlaydi va x16 (PCIEX16) da ishlaydi * Optimal ishlash uchun, agar faqat bitta PCI Express grafik karta o'rnatiladigan bo'lsa, uni PCIEX16 uyasiga o'rnatishga ishonch hosil qiling. Chipset: 1 x PCI Express x16 uyasi, PCIe 3.0 ni qo'llab-quvvatlaydi va x2 (PCIEX2) da ishlaydi 3 x PCI Express x1 uyalari, PCIe 3.0 ni qo'llab-quvvatlaydi (PCIEX1_1, PCIEX1_2, PCIEX1_3) * PCIEX1_2 va PCIEX1_3 uyalari PCIEX2 uyasi bilan tarmoqli kenglikni baham ko'radi. PCIEX2 uyasi PCIEX1_2 yoki PCIEX1_3 uyasiga qurilma o'rnatilganda mavjud bo'lmaydi.
Saqlash interfeysi	CPU: 1 x M.2 ulagichi (Socket 3, M kaliti, 2242/2260/2280/22110 SATA turi va PCIe 3.0 x4/x2 SSD ni qo'llab-quvvatlash) Chipset: 4 x SATA 6Gb/s ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlash
USB	CPU: Orqa paneldagi 1 x USB 3.2 Gen 2 Type-A porti Orqa paneldagi 3 x USB 3.2 Gen 1 portlari Chipset: Ichki USB sarlavhasi orqali mavjud bo'lgan 2 x USB 3.2 Gen 1 portlari Ichki USB sarlavhalari orqali mavjud bo'lgan 4 x USB 2.0/1.1 portlari Chipset+USB 2.0 Hub: Orqa paneldagi 4 x USB 2.0/1.1 portlari
Ichki ulagichlar	1 x 24-pinli ATX asosiy quvvat ulagichi 1 x 8-pinli ATX 12V quvvat ulagichi 1 x CPU fan sarlavhasi 1 x CPU fan/suv sovutish nasosi sarlavhasi 3 x tizimli fan sarlavhalari 2 x manzilli LED strip sarlavhalari 2 x RGB LED strip sarlavhalari 1 x M.2 Socket 3 ulagichi 4 x SATA 6Gb/s ulagichlari 1 x old panel sarlavhasi 1 x old panel audio sarlavhasi 1 x USB 3.2 Gen 1 sarlavhasi 2 x USB 2.0/1.1 sarlavhalari 1 x Trusted Platform Module (TPM) sarlavhasi (faqat GC-TPM2.0_S uchun 2x6 pin moduli) 1 x ketma-ket port sarlavhasi 1 x Clear CMOS jumper 1 x Q-Flash Plus tugmasi
Orqa panel ulagichlari	1 x PS/2 klaviatura/sichqoncha porti 1 x DVI-D porti 1 x HDMI porti 1 x USB 3.2 Gen 2 Type-A porti 3 x USB 3.2 Gen 1 portlari 4 x USB 2.0/1.1 portlari 1 x RJ-45 porti 1 x optik S/PDIF Out ulagichi 5 x audio uyalari
I/U kontrolleri	iTE ® I/U kontrolleri chipi
Uskuna monitoringi	Voltajni aniqlash Haroratni aniqlash Fan tezligini aniqlash Suv sovutish oqimining tezligini aniqlash Qizib ketish haqida ogohlantirish Fan ishlamay qolishi haqida ogohlantirish Fan tezligini boshqarish * Fanning (nasos) tezligini boshqarish funksiyasi qo'llab-quvvatlanishi siz o'rnatgan fanga (nasosga) bog'liq bo'ladi.
BIOS	1 x 128 Mbit flesh Litsenziyalangan AMI UEFI BIOSdan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	APP Center uchun qo'llab-quvvatlash * APP Centerdagi mavjud ilovalar anakart modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funksiyalari ham anakart xususiyatlariga qarab farq qilishi mumkin. @BIOS - EasyTune RGB Fusion - Smart Backup System Information Viewer Q-Flash Plus uchun qo'llab-quvvatlash Q-Flash uchun qo'llab-quvvatlash Xpress Install uchun qo'llab-quvvatlash
To'plamga kiritilgan dasturiy ta'minot	Norton ® Internet Security (OEM versiyasi) LAN tarmoqli kengligini boshqarish dasturi
Operatsion tizim	Windows 11 64-bit uchun qo'llab-quvvatlash Windows 10 64-bit uchun qo'llab-quvvatlash
Form faktor	ATX Form faktori; 30,5 sm x 24,4 sm

* GIGABYTE oldindan ogohlantirmasdan mahsulot spetsifikatsiyalari va mahsulotga oid ma'lumotlarga har qanday o'zgartirish kiritish huquqini o'zida saqlab qoladi.

CPU o'rnatish

CPU ni o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Anakart CPU ni qo'llab-quvvatlashiga ishonch hosil qiling. (CPUning eng yangi qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaning shikastlanishini oldini olish uchun CPU ni o'rnatishdan oldin har doim kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.
• CPU ning birinchi pinini toping. Agar noto'g'ri yo'nalishda bo'lsa, CPU ni kiritib bo'lmaydi.
• CPU yuzasiga termal moyning tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU ning qizishi va shikastlanishi sodir bo'lishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq sozlang. Tizim shinasining chastotasini uskunaning texnik xususiyatlaridan tashqari sozlash tavsiya etilmaydi, chunki u tashqi qurilmalar uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari sozlamoqchi bo'lsangiz, buni CPU, grafik karta, xotira, qattiq disk va hokazolarni o'z ichiga olgan apparat texnik xususiyatlaringizga muvofiq bajaring.

CPU o'rnatish
CPU soketini qulflash рычагнини butunlay ko'taring. CPU soketining va CPU ning birinchi pinini (kichik uchburchak bilan belgilangan) toping. CPU soketiga joylashtirilgandan so'ng, bitta бармоғингизни CPU ning o'rtasiga qo'ying, qulflash рычагni pastga tushiring va uni to'liq qulflangan holatga mahkamlang.

CPU soketini qulflash рычагi ko'tarilmasdan oldin CPU ni CPU soketiga kuch bilan киритманг, aks holda CPU ва CPU soketiga zarar yetishi mumkin.

Xotirani o‘rnatish

Xotirani o‘rnatishni boshlashdan oldin quyidagi ko‘rsatmalarni o‘qing:

• Ona plata xotirani qo‘llab-quvvatlashiga ishonch hosil qiling. Bir xil sig‘imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (Eng so‘nggi qo‘llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o‘ting.)
• Uskunaga zarar yetkazmaslik uchun xotirani o‘rnatishdan oldin kompyuterni o‘chiring va elektr shnurini rozetkadan uzing.
• Xotira modullari ahmoqona dizaynga ega. Xotira modulini faqat bir yo‘nalishda o‘rnatish mumkin. Agar xotirani kirita olmasangiz, yo‘nalishni o‘zgartiring.

Dual Channel Memory Configuration (Ikki kanalli xotira konfiguratsiyasi)
Ushbu ona plata to‘rtta xotira uyasi bilan ta’minlangan va Dual Channel Technology (Ikki kanalli texnologiya)ni qo‘llab-quvvatlaydi. Xotira o‘rnatilgandan so‘ng, BIOS avtomatik ravishda xotiraning texnik xususiyatlari va sig‘imini aniqlaydi. Dual Channel (Ikki kanalli) xotira rejimini yoqish original xotira o‘tkazish qobiliyatini ikki baravar oshiradi. To‘rtta xotira uyasi ikkita kanalga bo‘lingan va har bir kanal quyidagi kabi ikkita xotira uyasiga ega:
Channel A: DDR4_A1, DDR4_A2
Channel B: DDR4_B1, DDR4_B2 &
Iltimos, apparatni o‘rnatish haqida batafsil ma’lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring. http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Recommended Dual Channel Memory Configuration (Tavsiya etilgan ikki kanalli xotira konfiguratsiyasi):

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Modules (2 ta modul)	- -	DS/SS	- -	DS/SS
4 Modules (4 ta modul)	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided (bir tomonlama), DS=Double-Sided (ikki tomonlama), "- -"=No Memory (Xotira yo‘q)) CPU cheklovlari tufayli, Dual Channel (Ikki kanalli) rejimida xotirani o‘rnatishdan oldin quyidagi ko‘rsatmalarni o‘qing.

1. Faqat bitta xotira moduli o‘rnatilgan bo‘lsa, Dual Channel (Ikki kanalli) rejimini yoqib bo‘lmaydi.
2. Ikki yoki to‘rtta xotira moduli bilan Dual Channel (Ikki kanalli) rejimini yoqishda bir xil sig‘imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.

Kengaytirish kartasini o‘rnatish

Kengaytirish kartasini o‘rnatishni boshlashdan oldin quyidagi ko‘rsatmalarni o‘qing:

• Ona plata kengaytirish kartasini qo‘llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartasi bilan birga kelgan qo‘llanmani diqqat bilan o‘qing.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o‘rnatishdan oldin kompyuterni o‘chiring va elektr shnurini rozetkadan uzing.

Orqa panel ulagichlari

1. PS/2 Keyboard/Mouse Port (PS/2 klaviatura/sichqoncha porti)
   PS/2 sichqonchasi yoki klaviaturasini ulash uchun ushbu portdan foydalaning.
2. USB 3.2 Gen 1 Port (USB 3.2 Gen 1 porti)
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
3. USB 3.2 Gen 1 Port (Q-Flash Plus Port) (USB 3.2 Gen 1 porti (Q-Flash Plus porti))
   USB porti USB 3.2 Gen 1 spetsifikatsiyasini qo‘llab-quvvatlaydi. USB qurilmalari uchun ushbu portdan foydalaning. Q-Flash Plus ^{(Izoh 1)} dan foydalanishdan oldin USB flesh-diskini avval ushbu portga soling.
4. DVI-D Port (DVI-D porti) ^{(Izoh 2) (Izoh 3)}
   DVI-D porti DVI-D spetsifikatsiyasiga mos keladi va maksimal 1920x1200@60 Hz o‘lchamni qo‘llab-quvvatlaydi (qo‘llab-quvvatlanadigan haqiqiy o‘lchamlar ishlatiladigan monitorga bog‘liq). Ushbu portga DVI-D ulanishini qo‘llab-quvvatlaydigan monitorni ulang.
5. HDMI Port (HDMI porti) ^{(Izoh 2)}
   HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo‘llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1-kanalli LPCM audio chiqishini qo‘llab-quvvatlaydi. HDMI-ni qo‘llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo‘llab-quvvatlanadigan maksimal o‘lcham 4096x2160@60 Hz, ammo qo‘llab-quvvatlanadigan haqiqiy o‘lchamlar ishlatiladigan monitorga bog‘liq.

HDMI qurilmasini o‘rnatgandan so‘ng, standart ovoz chiqarish qurilmasini HDMI ga o‘rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)

(Izoh 1) Q-Flash Plus funksiyasini yoqish uchun qo‘shimcha ma’lumot olish uchun GIGABYTE veb-saytining "Unique Features" (Noyob xususiyatlar) sahifasiga o‘ting.
(Izoh 2) Faqat AMD Ryzen ™ 5000 G-Series/4000 G-Series protsessorlari uchun.
(Izoh 3) DVI-D porti adapter orqali D-Sub ulanishini qo‘llab-quvvatlamaydi.

6. USB 2.0/1.1 Port (USB 2.0/1.1 porti)
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo‘llab-quvvatlaydi. USB qurilmalari uchun ushbu portdan foydalaning.
7. RJ-45 LAN Port (RJ-45 LAN porti)
   Gigabit Ethernet LAN porti 1 Gbps gacha bo‘lgan ma’lumotlar tezligida Internetga ulanishni ta’minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

Speed LED (Tezlik indikatori):

State (Holat)	Description (Tavsif)
Orange (To‘q sariq)	1 Gbps data rate (1 Gbps ma’lumotlar tezligi)
Green (Yashil)	100 Mbps data rate (100 Mbps ma’lumotlar tezligi)
Off (O‘chirilgan)	10 Mbps data rate (10 Mbps ma’lumotlar tezligi)

Activity LED (Faollik indikatori):

State (Holat)	Description (Tavsif)
Blinking (Miltillash)	Data transmission or receiving is occurring (Ma’lumotlar uzatilmoqda yoki qabul qilinmoqda)
Off (O‘chirilgan)	No data transmission or receiving is occurring (Ma’lumotlar uzatilmayapti yoki qabul qilinmayapti)

8. USB 3.2 Gen 2 Port (USB 3.2 Gen 2 porti)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
9. Center/Subwoofer Speaker Out (Markaziy/Sabvufer dinamik chiqishi)
   Markaziy/sabvufer dinamiklarini ulash uchun ushbu audio raz’emdan foydalaning.
10. Rear Speaker Out (Orqa dinamik chiqishi)
    Orqa dinamiklarni ulash uchun ushbu audio raz’emdan foydalaning.
11. Optical S/PDIF Out Connector (Optik S/PDIF chiqish ulagichi)
    Ushbu ulagich raqamli optik audioni qo‘llab-quvvatlaydigan tashqi audio tizimiga raqamli audio chiqishini ta’minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingizda optik raqamli audio kirish ulagichi mavjudligiga ishonch hosil qiling.
12. Line In/Side Speaker Out (Line In/Yon dinamik chiqishi)
    Line in raz’emi. Optik disk yurituvchi, walkman va boshqalar kabi line in qurilmalari uchun ushbu audio raz’emdan foydalaning.
13. Line Out/Front Speaker Out (Line Out/Old dinamik chiqishi)
    Line out raz’emi.
14. Mic In/Side Speaker Out (Mikrofon kirishi/Yon dinamik chiqishi)
    Mikrofon kirish raz’emi.

Audio Jack Configurations (Audio raz’em konfiguratsiyalari):

Jack (Raz’em)	Headphone/ 2-channel (Quloqchin/2-kanalli)	4-channel (4-kanalli)	5.1-channel (5.1-kanalli)	7.1-channel (7.1-kanalli)
Center/Subwoofer Speaker Out (Markaziy/Sabvufer dinamik chiqishi)
Rear Speaker Out (Orqa dinamik chiqishi)
Line In/Side Speaker Out (Line In/Yon dinamik chiqishi)
Line Out/Front Speaker Out (Line Out/Old dinamik chiqishi)
Mic In/Side Speaker Out (Mikrofon kirishi/Yon dinamik chiqishi)

Audio dasturiy ta’minoti yordamida audio raz’emning funksionalligini o‘zgartirishingiz mumkin.
Audio dasturiy ta’minotini sozlash haqida batafsil ma’lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring. https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, keyin esa ona platadan olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to‘g‘ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

Ichki ulagichlar

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. D_LED1/D_LED2
7. LED_C1/LED_C2
8. QFLASH_PLUS
9. SATA3 0/1/2/3
10. M2A_CPU
11. F_PANEL
12. F_AUDIO
13. F_U32
14. F_USB1/F_USB2
15. TPM
16. COM
17. CLR_CMOS
18. BAT

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulashni istagan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalaringizni va kompyuteringizni o'chiring. Elektr shnurini elektr tarmog'idan uzib qo'ying, qurilmalarga zarar yetkazilishining oldini oling.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona platadagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

1/2) ATX_12V/ATX (2x4 12V quvvat ulagichi va 2x12 asosiy quvvat ulagichi)
Quvvat ulagichidan foydalanish bilan quvvat manbai ona platadagi barcha komponentlarga yetarli barqaror quvvat bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqlikka chidamli dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang. 12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaidan (500W yoki undan yuqori) foydalanish tavsiya etiladi. Agar zarur quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

ATX_12V:

Pin raqami	Ta'rifi	Pin raqami	Ta'rifi
1	GND (faqat 2x4-pin 12V uchun)	5	+12V (faqat 2x4-pin 12V uchun)
2	GND (faqat 2x4-pin 12V uchun)	6	+12V (faqat 2x4-pin 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pin raqami	Ta'rifi	Pin raqami	Ta'rifi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumshoq yoqish/o'chirish)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (kutish +5V)	21	+5V
10	+12V	22	+5V
11	+12V (faqat 2x12-pin ATX uchun)	23	+5V (faqat 2x12-pin ATX uchun)
12	3.3V (faqat 2x12-pin ATX uchun)	24	GND (faqat 2x12-pin ATX uchun)

3/4) CPU_FAN/SYS_FAN1/2/3 (ventilyator sarlavhalari)
Ushbu ona platadagi barcha ventilyator sarlavhalari 4 pinli. Ko'pgina ventilyator sarlavhalari ahmoqlikka chidamli kiritish dizayniga ega. Ventilyator kabelini ulaganda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi yer simidir). Tezlikni nazorat qilish funksiyasi ventilyator tezligini nazorat qilish dizayniga ega bo'lgan ventilyatordan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli ventilyator o'rnatilishi tavsiya etiladi.

Pin raqami ta'rifi
1	GND
2	Kuchlanish tezligini nazorat qilish
3	Sezgi
4	PWM tezligini nazorat qilish

• Protsessor va tizimingiz haddan tashqari qizib ketmasligi uchun ventilyator kabellarini ventilyator sarlavhalariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu ventilyator sarlavhalari konfiguratsiya jumper bloklari emas. Sarlavhalarga jumper qopqog'ini qo'ymang.

5. CPU_OPT (CPU ventilyatori/Suvni sovutish nasosi sarlavhasi)
   Ventilyator/nasos sarlavhasi 4 pinli va ahmoqlikka chidamli kiritish dizayniga ega. Ko'pgina ventilyator sarlavhalari ahmoqlikka chidamli kiritish dizayniga ega. Ventilyator kabelini ulaganda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi yer simidir). Tezlikni nazorat qilish funksiyasi ventilyator tezligini nazorat qilish dizayniga ega bo'lgan ventilyatordan foydalanishni talab qiladi.


Pin raqami	Ta'rifi
1	GND
2	Kuchlanish tezligini nazorat qilish
3	Sezgi
4	PWM tezligini nazorat qilish

• Protsessor va tizimingiz haddan tashqari qizib ketmasligi uchun ventilyator kabellarini ventilyator sarlavhalariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu ventilyator sarlavhalari konfiguratsiya jumper bloklari emas. Sarlavhalarga jumper qopqog'ini qo'ymang.

6. D_LED1/D_LED2 (adreslanadigan LED strip sarlavhalari)
   Sarlavhalar standart 5050 adreslanadigan LED stripni ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 5A (5V) va maksimal LEDlar soni 1000 ta.


Pin raqami	Ta'rifi
1	V (5V)
2	Ma'lumotlar
3	Pin yo'q
4	GND

Adreslanadigan LED stripingizni sarlavhaga ulang. LED stripning quvvat pimi (vilkadagi uchburchak bilan belgilangan) adreslanadigan LED strip sarlavhasining 1-piniga ulangan bo'lishi kerak. Noto'g'ri ulanish LED stripning shikastlanishiga olib kelishi mumkin.

7. LED_C1/LED_C2 (RGB LED Strip sarlavhalari)
   Sarlavhalar standart 5050 RGB LED stripni (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2m.


Pin raqami	Ta'rifi
1	12V
2	G
3	R
4	B

RGB LED stripingizni sarlavhaga ulang. LED stripning quvvat pimi (vilkadagi uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulangan bo'lishi kerak. Noto'g'ri ulanish LED stripning shikastlanishiga olib kelishi mumkin.

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob funksiyalar" veb-sahifasiga tashrif buyuring.

Qurilmalarni o'rnatishdan oldin, qurilmalaringizni va kompyuteringizni o'chiring. Elektr shnurini elektr tarmog'idan uzib qo'ying, qurilmalarga zarar yetkazilishining oldini oling.

8. QFLASH_PLUS (Q-Flash Plus tugmasi)
   Q-Flash Plus tizimingiz o'chirilgan paytda BIOSni yangilash imkonini beradi (S5 o'chirish holati). So'nggi BIOSni USB flesh-diskiga saqlang va uni Q-Flash Plus portiga ulang, shundan so'ng siz shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yoqishingiz mumkin. QFLED BIOS moslash va yoqish ishlari boshlanganda miltillaydi va asosiy BIOSni yoqish tugallanganda miltillashni to'xtatadi.


Q-Flash Plus funksiyasini yoqish uchun, iltimos, qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting.

9. SATA3 0/1/2/3 (SATA 6Gb/s ulagichlari)
   SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.


Pin raqami	Ta'rifi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

10. M2A_CPU (M.2 Socket 3 ulagichi)
    M.2 ulagichi M.2 SATA SSD yoki M.2 PCIe SSD-larni qo'llab-quvvatlaydi va RAID konfiguratsiyasini qo'llab-quvvatlaydi. Shuni e'tiborga olingki, M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilishi mumkin emas. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

    M.2 SSD-ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.
    1-qadam:
    Ona platadan vint va tirgakni bo'shatish uchun tornavidani ishlating. O'rnatiladigan M.2 SSD uchun mos o'rnatish teshigini toping va keyin avval tirgakni vintang.
    2-qadam:
    M.2 SSD-ni burchak ostida ulagichga suring.
    3-qadam:
    M.2 SSD-ni pastga bosing va keyin vint bilan mahkamlang.

    O'rnatiladigan M.2 SSD uchun mos teshikni tanlang va vint va tirgakni qayta mahkamlang.

11. F_PANEL (Old panel sarlavhasi)
    Quvvat tugmasi, qayta yuklash tugmasi, karnay, shassi buzilish tugmasi/sensori va shassidagi tizim holati ko'rsatkichini quyidagi pin topshiriqlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.


• PLED/PWR_LED (Quvvat LEDi):

Tizim holati	LED
S0	Yoqilgan
S3/S4/S5	O'chirilgan

Shassi old panelidagi quvvat holati ko'rsatkichiga ulanadi. Tizim ishlayotgan paytda LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lsa, LED o'chadi.

• PW (Quvvat tugmasi):
  Shassi old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o'ting va "Sozlamalar\Platforma quvvati"ni qidiring).
• SPEAK (Karnay):
  Shassi old panelidagi karnayga ulanadi. Tizim ishga tushirish holati haqida signal kodi orqali xabar beradi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.

• HD (Qattiq disk faolligi LEDi):
  Shassi old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotgan yoki yozayotgan paytda LED yonadi.
• RES (Qayta yuklash tugmasi):
  Kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun shassi old panelidagi qayta yuklash tugmasini bosing.
• CI (Shassiga kirish sarlavhasi):
  Shassi qopqog'i olib tashlanganligini aniqlay oladigan shassidagi shassi buzilish tugmasi/sensoriga ulanadi. Ushbu funksiya shassi buzilish tugmasi/sensori bo'lgan shassini talab qiladi.
• NC: Ulanish yo'q.

Old panel dizayni shassiga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, karnay va boshqalardan iborat. Shassining old panel modulini ushbu sarlavhaga ulaganingizda, sim topshiriqlari va pin topshiriqlari to'g'ri mos kelishiga ishonch hosil qiling.

12. F_AUDIO (Old panel audio sarlavhasi)
    Old panel audio sarlavhasi yuqori aniqlikdagi audio (HD) ni qo'llab-quvvatlaydi. Shassi old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari ona plata sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va ona plata sarlavhasi o'rtasida noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.


Pin raqami	Ta'rifi	Pin raqami	Ta'rifi
1 F_	MIC L	6	MIC Detection F_
2	GND	7	SENSE_SEND
3	MIC R	8	Pin yo'q
4	NC	9	Head Phone L
5	Head Phone R	10	Head Phone Detection

Ba'zi shassilar har bir simda bitta vilkadan ko'ra ajratilgan ulagichlarga ega bo'lgan old panel audio modulini taqdim etadi. Turli sim topshiriqlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun, iltimos, shassi ishlab chiqaruvchisiga murojaat qiling.

13. F_U32 (USB 3.2 Gen 1 sarlavhasi)
    Sarlavha USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlaydi. Ikkita USB 3.2 Gen 1 portini taqdim etadigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.


Pin raqami	Ta'rifi	Pin raqami	Ta'rifi	Pin raqami	Ta'rifi
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Pin yo'q
7	GND	14 B S_ B	SSTX2+

14. F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)
    Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavsi orqali ikkita USB portini ta'minlaydi. Ixtiyoriy USB qavsini sotib olish uchun mahalliy dilerga murojaat qiling.


Pin raqami	Ta'rifi	Pin raqami	Ta'rifi
1	Quvvat (5V)	6	USB DY+
2	Quvvat (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Pin yo'q
5	USB DX+	10	NC

USB braketini o'rnatishdan oldin, USB braketiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.

15. TPM (Trusted Platform Module Header)
    Siz ushbu sarlavhaga TPM (Trusted Platform Module) ulashingiz mumkin.


Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	Pin yo'q	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

16. COM (Serial Port Header)
    COM sarlavhasi ixtiyoriy COM port kabeli orqali bir ketma-ket portni ta'minlashi mumkin. Ixtiyoriy COM port kabelini sotib olish uchun mahalliy dilerga murojaat qiling.


Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	NDCD-	6	NDSR-
2	NSIN	7	NRTS-
3	NSOUT	8	NCTS-
4	NDTR-	9	NRI-
5	GND	10	Pin yo'q

17. CLR_CMOS (Clear CMOS Jumper)
    BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu o'tkazgichdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikki pinni bir necha soniya davomida tekkizing.

Ochiq: Oddiy
Qisqa: CMOS qiymatlarini tozalash

• CMOS qiymatlarini tozalashdan oldin kompyuteringizni har doim o'chiring.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Optimallashtirilgan sozlamalarni yuklash-ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting).

18. BAT (Batareya)
    Batareya kompyuter o'chirilgan paytda CMOSdagi qiymatlarni (BIOS konfiguratsiyasi, sana va vaqt ma'lumotlari kabi) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va elektr shnurini uzing.
2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumdan foydalanib, batareya ushlagichining musbat va manfiy terminallarini tekkizib, ularni 5 soniya davomida qisqa tutashtiring.)
3. Batareyani almashtiring.
4. Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin kompyuteringizni har doim o'chiring va elektr shnurini uzing.
• Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olingan joyga yoki mahalliy dilerga murojaat qiling.
• Batareyani o'rnatayotganda, batareyaning musbat (+) tomoni va manfiy (-) tomonining yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini anakartdagi CMOS xotirasida qayd etadi. Uning asosiy funksiyalari tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalarni o'z ichiga oladi. BIOS tarkibiga foydalanuvchiga tizimning asosiy konfiguratsiya sozlamalarini o'zgartirish yoki tizimning ma'lum funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturi kiradi.

Quvvat o'chirilganda, anakartdagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlab qolish uchun CMOSga zarur quvvatni beradi.

BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing.

• BIOSni yangilash uchun GIGABYTE Q-Flash yoki @BIOS utilitidan foydalaning.
• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi. • @BIOS — bu Internetdan BIOSning eng so'nggi versiyasini qidiradigan va yuklab oladigan va BIOSni yangilaydigan Windows-ga asoslangan utilita.

Q-Flash va @BIOS utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting va "BIOS Update Utilities" ni qidiring.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar siz hozirgi BIOS versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyotkorlik bilan ishlang. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizim beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani sukut bo'yicha qiymatlarga qaytarishga harakat qiling.
• Batareya/tozalash CMOS jumperlari haqidagi ma'lumotlarga Hardware Installation (Uskunani o'rnatish) bobida murojaat qiling yoki CMOS qiymatlarini qanday tozalash haqida GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Load Optimized Defaults" ni qidiring.
• BIOS Setup menyulari faqat ma'lumot uchun mo'ljallangan va BIOS versiyasiga qarab farq qilishi mumkin.

Ishga tushirish ekrani: Kompyuter yuklanganda quyidagi ishga tushirish Logotipi ekrani paydo bo'ladi.

Funktsiya tugmalari: <DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: BOOT MENU (Yuklash menyusi)
Boot Menu (Yuklash menyusi) BIOS Setupga kirmasdan birinchi yuklash qurilmasini sozlash imkonini beradi. Boot Menu (Yuklash menyusi)da birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <h> yoki pastga strelka tugmasi <i> dan foydalaning, so'ngra qabul qilish uchun <Enter> ni bosing. Tizim darhol qurilmadan yuklanadi. Eslatma: Boot Menu (Yuklash menyusi)dagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng qurilmaning yuklash tartibi hali ham BIOS Setup sozlamalariga asoslanadi.

<END>: Q-FLASH
Avval BIOS Setupga kirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

To'g'ri BIOS sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.

Ba'zi operatsion tizimlar allaqachon RAID drayverini o'z ichiga olganligi sababli, Windowsni o'rnatish jarayonida alohida RAID drayverini o'rnatishingiz shart emas. Operatsion tizim o'rnatilgandan so'ng tizimning ishlashi va muvofiqligini ta'minlash uchun GIGABYTE APP Centerdan barcha kerakli drayverlarni o'rnatishingizni tavsiya qilamiz. O'rnatiladigan operatsion tizim OSni o'rnatish jarayonida qo'shimcha RAID drayverini taqdim etishingizni talab qilsa, quyidagi bosqichlarga murojaat qiling:
1-qadam:
GIGABYTE veb-saytiga o'ting, anakart modelining veb-sahifasiga o'ting, Support\Download\SATA RAID/AHCI sahifasidagi AMD RAID Preinstall Driver faylini yuklab oling, faylni oching va fayllarni USB xotira kartangizga nusxa oling.

2-qadam: Windows o'rnatish diskidan yuklang va standart OSni o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'zdan kechirish)ni tanlang.

3-qadam: USB xotira kartasini joylashtiring va keyin drayver joylashgan joyga o'ting. Avval AMD-RAID Bottom Device (AMD-RAID pastki qurilmasi)ni tanlang va drayverni yuklash uchun Next (Keyingi)ni bosing. Keyin AMD-RAID Controller (AMD-RAID kontrolleri)ni tanlang va drayverni yuklash uchun Next (Keyingi)ni bosing. Nihoyat, OSni o'rnatishni davom ettiring.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng ish stolining pastki o'ng burchagida APP Center orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o'rnatishni xohlaysizmi, deb so'ragan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish)ni bosing. (BIOS Setupda Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install is Enabled (Yoqilgan) ga o'rnatilganligiga ishonch hosil qiling.)

End User License Agreement (Yakuniy foydalanuvchi litsenziya shartnomasi) dialog oynasi paydo bo'lganda, APP Centerni o'rnatish uchun <Accept>ni bosing. APP Center ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish)ni bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.
Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring. https://www.gigabyte.com/WebPage/320/am4-app-center.html?m=sw
Qo'shimcha nosozliklarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring. https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini sozlash

RAID darajalari

	RAID 0	RAID 1	RAID 10
Minimal qattiq disklar soni	≥2	2	4
Massiv sig'imi	Qattiq disklar soni * Eng kichik diskning hajmi	Eng kichik diskning hajmi	(Qattiq disklar soni/2) * Eng kichik diskning hajmi
Nosozliklarga bardoshlilik	Yo'q	Ha	Ha

Boshlashdan oldin quyidagi narsalarni tayyorlang:
Ushbu anakart RAID 0, RAID 1 va RAID 10ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri sonli qattiq disklarni tayyorlang.

• SATA qattiq disklari yoki SSDlari. Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi.
• Windows o'rnatish diski.
• Internetga ulangan kompyuter.
• USB xotira kartasi.

M.2 PCIe SSDni SATA qattiq disk bilan RAID to'plamini sozlash uchun ishlatib bo'lmaydi.
RAID massivini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring. https://www.gigabyte.com/WebPage/543/a520-raid.html

Biz bilan bog'laning
GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va texnik bo'lmagan yordam (Savdo/Marketing): https://esupport.gigabyte.com
WEB manzili (Inglizcha): https://www.gigabyte.com
WEB manzili (Xitoycha): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Texnik yoki texnik bo'lmagan (Savdo/Marketing) savolni yuborish uchun quyidagi havolaga o'ting: https://esupport.gigabyte.com


Manbalar

• GIGABYTE tezkor qo'llanma
• GIGABYTE Realtek Audio
• GIGABYTE AM4 seriyali anakartlar uchun dasturiy ta'minot qo'llanmasi
• GIGABYTE nosozliklarni bartaraf etish qo'llanmasi
• GIGABYTE RAID qo'llanmasi
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE A520 AORUS ELITE - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
