GIGABYTE B760M AORUS ELITE X AX - Ona plata qo'llanmasi

Mundarija

1 Ona platangizning versiyasini aniqlash
2 Mahsulot bilan tanishtirish
- 2.1 Ona plata joylashuvi
- 2.2 Ona plata blok-sxemasi
3 Uskunani o'rnatish
4 BIOS sozlamalari
5 Operatsion tizim va drayverlarni o'rnatish
- 5.1 Operatsion tizimni o'rnatish
- 5.2 Drayverlarni o'rnatish
6 RAID to'plamini sozlash
7 Biz bilan bog'lanish
8 Manbalar
9 Qo'llanmani yuklab olish
10 Boshqa tillarda

Ona platangizning versiyasini aniqlash

Ona platangizdagi versiya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata versiyasi 1.0 ekanligini anglatadi. Ona plata BIOSini, drayverlarini yangilashdan oldin yoki texnik ma'lumot qidirayotganda, ona plata versiyasini tekshiring.

Misol:

Mahsulot bilan tanishtirish

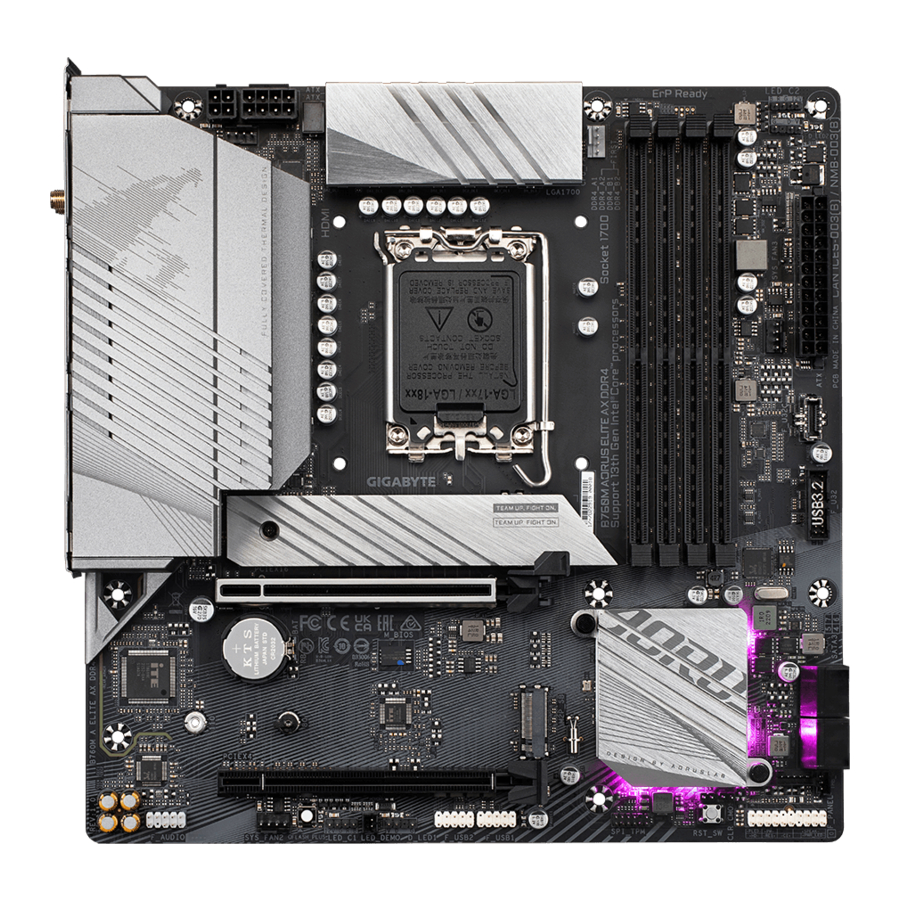

Ona plata joylashuvi

Ona plata blok-sxemasi

Eslatma: Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga amal qiling:

O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
O'rnatishdan oldin sotuvchingiz tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki buzmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
Ona platani yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, AC quvvatini o'chiring.
Apparat komponentlarini ona platadagi ichki ulagichlarga ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
Ona plata bilan ishlayotganda, metall o'tkazgichlar yoki ulagichlarga tegishdan saqlaning.
Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlayotganda elektrostatik razryad (ESD) bilaguzuk taqish yaxshiroqdir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall predmetga teging.
Ona platani o'rnatishdan oldin uni antistatik yostiq ustiga yoki elektrostatik himoya konteyner ichiga joylashtiring.
Ona platadan quvvat manbai kabelini ulashdan yoki uzishdan oldin quvvat manbai o'chirilganligiga ishonch hosil qiling.
Quvvatni yoqishdan oldin quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
Ona plataga zarar yetkazmaslik uchun vintlar ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
Ona platada yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
Kompyuter tizimini notekis yuzaga qo'ymang.
Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
Agar siz biron bir o'rnatish bosqichiga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammoga duch kelsangiz, sertifikatlangan kompyuter texnigi bilan maslahatlashing.
Agar siz adapter, uzaytirgich yoki elektr uzatish moslamasidan foydalansangiz, uning o'rnatish va/yoki topraklama bo'yicha ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	LGA1700 uyasi: 14-, 13- va 12-avlod Intel^® Core^™, Pentium^® Gold va Celeron^® protsessorlarini qo'llab-quvvatlash (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.) L3 kesh protsessorga qarab o'zgaradi
Chipset	Intel^® B760 Express Chipset
XOTIRA	14 va 13-avlod Intel^® Core^™ i9/i7 protsessorlari: DDR5 5600/5200/4800/4400 MT/s xotira modullarini qo'llab-quvvatlash 13-avlod Intel^® Core^™ i5/i3 va 12-avlod Intel^® Core^™, Pentium^® Gold va Celeron^® protsessorlari: DDR5 4800/4400 MT/s xotira modullarini qo'llab-quvvatlash 192 GB gacha (48 GB bitta DIMM sig'imi) tizim xotirasini qo'llab-quvvatlaydigan 4 x DDR5 DIMM uyalari Dual channel xotira arxitekturasi ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo'llab-quvvatlash (ECC bo'lmagan rejimda ishlaydi) ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash (CPU va xotira konfiguratsiyasi qo'llab-quvvatlanadigan xotira turlari, ma'lumotlar uzatish tezligi (speed) va DRAM modullari soniga ta'sir qilishi mumkin, qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytidagi "Xotirani qo'llab-quvvatlash ro'yxati"ga murojaat qiling.)
O'rnatilgan grafik karta	O'rnatilgan grafik protsessor-Intel^® HD Graphics-ni qo'llab-quvvatlash: Maksimal 4096x2160@60 Hz o'lchamni qo'llab-quvvatlaydigan 1 x HDMI porti HDMI 2.0 versiyasi va HDCP 2.3-ni qo'llab-quvvatlash. Maksimal 1920x1080@30 Hz o'lchamni qo'llab-quvvatlaydigan 1 x old HDMI porti HDMI 1.4-ni qo'llab-quvvatlash. Maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlaydigan 1 x DisplayPort DisplayPort 1.2 versiyasi va HDCP 2.3-ni qo'llab-quvvatlash (Grafik xususiyatlar CPU qo'llab-quvvatlashiga qarab farq qilishi mumkin.)
Audio	Realtek^® Audio CODEC High Definition Audio 2/4/5.1/7.1-kanalli Audio dasturidan foydalanib, audio jekning funksionalligini o'zgartirishingiz mumkin. Konfiguratsiya qilish uchun 7.1-kanalli audio, audio sozlamalari uchun audio dasturiga kiring. S/PDIF Out-ni qo'llab-quvvatlash
LAN	Intel^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Simsiz aloqa moduli	Realtek^® Wi-Fi 6E RTL8852CE (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlash BLUETOOTH 5.3 11ax 160MHz simsiz standartini qo'llab-quvvatlash Intel^® Wi-Fi 6E AX211 (PCB rev. 1.1 uchun) WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlash BLUETOOTH 5.3 11ax 160MHz simsiz standartini qo'llab-quvvatlash (Haqiqiy ma'lumotlar uzatish tezligi atrof-muhit va uskunaga qarab farq qilishi mumkin.)
Kengaytirish uyalari	CPU: 1 x PCI Express x16 uyasi, PCIe 5.0-ni qo'llab-quvvatlaydi va x16 da ishlaydi (PCIEX16) Optimal ishlash uchun, agar faqat bitta PCI Express grafik karta o'rnatilishi kerak bo'lsa, uni PCIEX16 uyasiga o'rnatganingizga ishonch hosil qiling. Chipset: 1 x PCI Express x16 uyasi, PCIe 4.0-ni qo'llab-quvvatlaydi va x4 da ishlaydi (PCIEX4)
Saqlash interfeysi	CPU: 1 x M.2 ulagichi (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD-ni qo'llab-quvvatlash) (M2A_CPU) Chipset: 1 x M.2 ulagichi (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD qo'llab-quvvatlash) (M2P_SB) 4 x SATA 6Gb/s ulagichlari SATA saqlash qurilmalari uchun RAID 0, RAID 1, RAID 5 va RAID 10-ni qo'llab-quvvatlash
USB	Chipset: Orqa paneldagi 1 x USB Type-C ® porti, USB 3.2 Gen 2x2-ni qo'llab-quvvatlaydi Ichki USB header orqali mavjud bo'lgan USB 3.2 Gen 2-ni qo'llab-quvvatlaydigan 1 x USB Type-C ® porti Orqa paneldagi 1 x USB 3.2 Gen 2 Type-A porti (qizil) Orqa paneldagi 1 x USB 3.2 Gen 1 portlari Ichki USB headerlar orqali mavjud bo'lgan 4 x USB 2.0/1.1 portlari Chipset+USB 3.2 Gen 1 Hub: 4 x USB 3.2 Gen 1 portlari (orqa paneldagi 2 ta port, ichki USB header orqali mavjud bo'lgan 2 ta port) Chipset+USB 2.0 Hub: Orqa paneldagi 4 x USB 2.0/1.1 portlari
Ichki ulagichlar	1 x 24-pin ATX asosiy quvvat ulagichi 1 x 8-pin ATX 12V quvvat ulagichi 1 x 4-pin ATX 12V quvvat ulagichi 1 x CPU fan header 3 x tizim fan headerlari 3 x manzilli RGB Gen2 LED strip headerlari 1 x RGB LED strip header 2 x M.2 Socket 3 ulagichlari 4 x SATA 6Gb/s ulagichlari 1 x old panel header 1 x old panel audio header USB 3.2 Gen 2-ni qo'llab-quvvatlaydigan 1 x USB Type-C ® header 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headerlari 2 x Thunderbolt ™ qo'shimcha karta ulagichlari 1 x Trusted Platform Module header (Faqat GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 moduli uchun) 1 x HDMI porti 1 x Q-Flash Plus tugmasi 1 x qayta o'rnatish tugmasi 1 x qayta o'rnatish jumperi 1 x Clear CMOS jumperi
Orqa panel Š Ulagichlar	2 x SMA antenna ulagichlari (2T2R) USB 3.2 Gen 2x2-ni qo'llab-quvvatlaydigan 1 x USB Type-C ® porti 1 x USB 3.2 Gen 2 Type-A porti (qizil) 3 x USB 3.2 Gen 1 portlari 4 x USB 2.0/1.1 portlari 1 x HDMI porti 1 x DisplayPort 1 x RJ-45 porti 1 x optik S/PDIF Out ulagichi 2 x audio jeklari
I/O kontrolleri	iTE ® I/O Controller Chip
Uskuna Monitor	Voltajni aniqlash Te mperaturani aniqlash Fan tezligini aniqlash Suvni sovutish oqimi tezligini aniqlash Fan ishlamay qolishi haqida ogohlantirish Fan tezligini nazorat qilish Fan tezligini nazorat qilish funksiyasi qo'llab-quvvatlanishi siz o'rnatgan fanga bog'liq bo'ladi.
BIOS	1 x 256 Mbit flesh Litsenziyalangan AMI UEFI BIOS-dan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	GIGABYTE Control Center (GCC) ni qo'llab-quvvatlash GCC-dagi mavjud ilovalar anakart modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funksiyalari ham anakart xususiyatlariga qarab farq qilishi mumkin. Q-Flash-ni qo'llab-quvvatlash Q-Flash Plus-ni qo'llab-quvvatlash
Biriktirilgan dasturiy ta'minot	Norton ® Internet Security (OEM versiyasi) LAN tarmoqli kengligini boshqarish dasturi
Operatsion tizim	Windows 11 64-bit-ni qo'llab-quvvatlash Windows 10 64-bit-ni qo'llab-quvvatlash
Form faktori	Micro ATX Form faktori; 24.4cm x 24.4cm

* GIGABYTE mahsulot xususiyatlari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

Iltimos, ilovalarning eng so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi SERVICE/SUPPORT\Utility sahifasiga tashrif buyuring. https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU va CPU sovutgichini o'rnatish

CPU o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

Ona plata CPU'ni qo'llab-quvvatlashiga ishonch hosil qiling. (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
Uskunaga zarar yetkazmaslik uchun CPU'ni o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
CPU'ning birinchi pinini toping. Agar noto'g'ri yo'naltirilsa, CPU'ni o'rnatib bo'lmaydi. (Yoki CPU'ning ikki tomonidagi tirqishlarni va CPU uyasidagi moslashtirish kalitlarini topishingiz mumkin.)
CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizib ketishi va shikastlanishi mumkin.
CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq sozlang. Tizim shinasining chastotasini apparat spetsifikatsiyalaridan tashqari sozlash tavsiya etilmaydi, chunki u periferiya uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari sozlamoqchi bo'lsangiz, iltimos, CPU, grafik karta, xotira, qattiq disk va hokazolarni o'z ichiga olgan apparat spetsifikatsiyalaringizga muvofiq buni amalga oshiring.

A qadam. CPU yo'nalishiga e'tibor bering

Eslatma ona plata CPU uyasidagi moslashtirish kalitlari va CPU'dagi tirqishlar.

CPU'ni o'rnatishdan oldin CPU uyasi qopqog'ini olib tashlamang. CPU'ni o'rnatganingizdan va yuklash plitasini yopganingizdan so'ng, u yuklash plitasidan avtomatik ravishda chiqib ketishi mumkin.

Uskunani o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

B qadam. CPU'ni o'rnatish

CPU'ni ona plata CPU uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1-qadam

CPU uyasi dastagining tutqichini ehtiyotkorlik bilan pastga bosing va uya tomondan uzoqlashtiring.
CPU uyasini qulflash dastagini to'liq ko'taring.
Metall yuklash plitasining yon tomonidagi barmoq yorlig'idan foydalanib, unga biriktirilgan plastik himoya qopqog'i bilan metall yuklash plitasini oching.

2-qadam

CPU'ni barmoqlaringiz bilan qirralaridan ushlang. CPU pinining birinchi belgisini (uchburchak) CPU uyasining birinchi pin burchagi bilan tekislang (yoki CPU tirqishlarini uya moslashtirish kalitlari bilan tekislashingiz mumkin) va CPU'ni ehtiyotkorlik bilan joyiga o'rnating.

3-qadam

CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuklash plitasini yoping. Plastik himoya qopqog'i chiqib ketadi, shunchaki uni olib tashlang. CPU'ni o'rnatishni yakunlash uchun dastagini ushlab turuvchi yorliq ostiga mahkamlang.
* CPU uyasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring.

CPU to'g'ri o'rnatilmagan bo'lsa, CPU uyasini qulflash dastagini majburan ishlatmang, chunki bu CPU va CPU uyasiga zarar yetkazishi mumkin.

C qadam. CPU sovutgichini o'rnatish

CPU'ni o'rnatgandan so'ng, CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni foydalaniladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichingiz uchun foydalanuvchi qo'llanmasiga qarang.)

O'rnatilgan CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
Sovutgichni CPU ustiga qo'ying, to'rtta surish pinini ona platadagi pin teshiklari orqali tekislang. Surish pinlarini diagonal ravishda pastga bosing.
Nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan sarlavhasiga (CPU_FAN) ulang.

Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (Eng so'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
Xotira modullari ahmoqona dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani o'rnata olmasangiz, yo'nalishni o'zgartiring.

Dual Channel xotira konfiguratsiyasi

Ushbu ona plata to'rtta xotira uyasi bilan ta'minlangan va Dual Channel texnologiyasini qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning spetsifikatsiyalari va sig'imini aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.

To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda ikkita xotira uyasi mavjud:

A kanali: DDR5_A1, DDR5_A2
B kanali: DDR5_B1, DDR5_B2

* Tavsiya etilgan Dual Channel xotira konfiguratsiyasi:

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 ta modul	- -	DS/SS	- -	DS/SS
4 ta modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo'q)

CPU cheklovlari tufayli Dual Channel rejimida xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Dual Channel rejimini yoqib bo'lmaydi.
Ikki yoki to'rtta xotira moduli bilan Dual Channel rejimini yoqishda bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.

Agar bitta xotira modulini o'rnatayotgan bo'lsangiz, uni DDR5_A2 yoki DDR5_B2 uyasiga o'rnatishni tavsiya qilamiz.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

Kartangizni qo'llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog'ini olib tashlang.
Kartani uya bilan tekislang va karta uyaga to'liq o'rnashguncha pastga bosing.
Kengaytirish kartasi o'z uyasiga to'liq o'rnatilganligiga ishonch hosil qiling.
Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
Barcha kengaytirish kartalari o'rnatilgandan so'ng, shassi qopqog'ini(larini) almashtiring.
Kompyuteringizni yoqing. Agar kerak bo'lsa, kengaytirish kartangiz(lar)i uchun kerakli BIOS o'zgarishlarini kiritish uchun BIOS sozlamalariga o'ting.
Operatsion tizimingizda kengaytirish kartasi bilan birga taqdim etilgan drayverni o'rnating.

Orqa Panel Ulagichlari

USB 2.0/1.1 Port
USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portdan USB qurilmalari uchun foydalaning.
SMA Antenna Connectors (2T2R)
Antennani ulash uchun ushbu ulagichdan foydalaning.
Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
DisplayPort
DisplayPort yuqori sifatli raqamli tasvir va audio ta'minlaydi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi. DisplayPort HDCP 2.3 kontentni himoya qilish mexanizmini qo'llab-quvvatlashi mumkin. DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatilayotgan monitorga bog'liq.
HDMI Port

HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1-kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatilayotgan monitorga bog'liq.
DisplayPort/HDMI qurilmasini o'rnatgandan so'ng, sukut bo'yicha ovozni ijro etish qurilmasini DisplayPort/HDMI ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
USB Type-C^® Port (with USB 3.2 Gen 2x2 Support)
Qaytariladigan USB porti USB 3.2 Gen 2x2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 2, USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
USB 3.2 Gen 1 Port
USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning. Q-Flash Plus ^(Eslatma) dan foydalanishdan oldin, avval USB flesh-diskini ushbu portga joylashtiring.

Eslatma: Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Unique Features" (Noyob Xususiyatlar) sahifasiga o'ting va qo'shimcha ma'lumot olishingiz mumkin.

Orqa panel ulagichiga ulangan kabelni olib tashlashda, avval kabelni qurilmangizdan, so'ngra anakartdan olib tashlang.
Kabelni olib tashlashda, uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

RJ-45 LAN Port
Gigabit Ethernet LAN porti 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

Tezlik LEDi:

Holat	Tavsif
To'q sariq	2,5 Gbps ma'lumotlar tezligi
Yashil	1 Gbps ma'lumotlar tezligi
O'chirilgan	100 Mbps ma'lumotlar tezligi

Faollik LEDi:

Holat	Tavsif
Miltillash	Ma'lumotlar uzatilishi yoki qabul qilinishi sodir bo'lmoqda
Yonmoqda	Ma'lumotlar uzatilishi yoki qabul qilinishi sodir bo'lmayapti

Line Out/Front Speaker Out (Chiziqli Chiqish/Old Spiker Chiqishi)
Chiziqli chiqish uyasi.
Mic In/Rear Speaker Out (Mikrofon Kirishi/Orqa Spiker Chiqishi)
Mikrofon kirish uyasi.
Optical S/PDIF Out Connector

Ushbu ulagich raqamli optik audioni qo'llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishini ta'minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingiz optik raqamli audio kirish ulagichini ta'minlashiga ishonch hosil qiling.

Audio Uyasi Konfiguratsiyalari:

Uyasi	Quloqchin/ 2-kanalli	4-kanalli	5.1-kanalli	7.1-kanalli
Line Out/Front Speaker Out (Chiziqli Chiqish/Old Spiker Chiqishi)	✓	✓	✓	✓
Mic In/Rear Speaker Out (Mikrofon Kirishi/Orqa Spiker Chiqishi)		✓	✓	✓
Front Panel Line Out/Side Speaker Out (Old Panel Chiziqli Chiqishi/Yon Spiker Chiqishi)				✓
Front Panel Mic In/Center/Subwoofer Speaker Out (Old Panel Mikrofon Kirishi/Markaziy/Sabvufer Spiker Chiqishi)			✓	✓

Audio dasturiy ta'minot yordamida audio uyasining funksionalligini o'zgartirishingiz mumkin. 7.1-kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiy ta'minotiga kiring.

Audio dasturiy ta'minotini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

O'rnatilgan Tugmalar va LEDlar

Tezkor Tugmalar

Qayta o'rnatish tugmasi (RST_SW) apparat komponentlarini o'zgartirish yoki apparat sinovini o'tkazishni xohlaganlarida, ochiq korpus muhitida kompyuterni tezda yoqish/o'chirish imkonini beradi.

Qayta o'rnatish tugmasi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS Sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

QFLASH_PLUS (Q-Flash Plus Tugmasi)

Q-Flash Plus tizimingiz o'chirilganida (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB xotira kartasiga saqlang va uni maxsus portga ulang, so'ngra shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. BIOS moslash va yangilash ishlari boshlanganda QFLED miltillaydi va asosiy BIOSni yangilash tugallanganda miltillashni to'xtatadi.

Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Unique Features" (Noyob Xususiyatlar) sahifasiga o'ting va qo'shimcha ma'lumot olishingiz mumkin.

Holat LEDlari

Holat LEDlari tizim yoqilgandan so'ng protsessor, xotira, grafik karta va operatsion tizimning to'g'ri ishlayotganligini ko'rsatadi. Agar CPU/DRAM/VGA LEDi yoniq bo'lsa, bu mos keladigan qurilma normal ishlamayotganini anglatadi; agar BOOT LEDi yoniq bo'lsa, bu siz hali operatsion tizimga kirmaganingizni anglatadi.

CPU: CPU holat LEDi
DRAM: Xotira holat LEDi
VGA: Grafik karta holat LEDi
BOOT: Operatsion tizim holat LEDi

Ichki ulagichlar

ATX_12V_2X2/ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2/SYS_FAN3
ARGB_V2_1/ARGB_V2_2/ARGB_V2_3
LED_C
SATA3 4/5/6/7
M2A_CPU/M2P_SB
F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
F_HDMI
SPI_TPM
THB_C1/THB_C2
CLR_CMOS
RST
BAT

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.
Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli anakartdagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

ATX_12V_2X2/ATX_12V_2X4/ATX

(2x4 12V quvvat ulagichi va 2x12 asosiy quvvat ulagichi)

Quvvat ulagichi yordamida quvvat manbai anakartdagi barcha komponentlarga yetarli barqaror quvvat bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqona dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.

12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaidan (500W yoki undan yuqori) foydalanish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada beqaror yoki yuklanmaydigan tizimga olib kelishi mumkin.

ATX_12V_2X2

Pin raqami	Ta'rif
1	GND
2	GND
3	+12V
4	+12V

ATX_12V_2X4:

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	GND (faqat 2x4-pin 12V uchun)	5	+12V (faqat 2x4-pin 12V uchun)
2	GND (faqat 2x4-pin 12V uchun)	6	+12V (faqat 2x4-pin 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumshoq yoqish/o'chirish)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (kutish +5V)	21	+5V
10	+12V	22	+5V
11	+12V (faqat 2x12-pin ATX uchun)	23	+5V (faqat 2x12-pin ATX uchun)
12	3.3V (faqat 2x12-pin ATX uchun)	24	GND (faqat 2x12-pin ATX uchun)

CPU_FAN/SYS_FAN1/SYS_FAN2/SYS_FAN3

(Fan sarlavhalari)

Ushbu anakartdagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.

CPU_FAN/ SYS_FAN1

SYS_FAN2

SYS_FAN3

1-jadval:

Pin raqami	Ta'rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	Sensor
4	PWM tezligini nazorat qilish

2-jadval:

Ulagich	CPU_FAN	SYS_FAN1/2/3
Maksimal oqim	2A	2A
Maksimal quvvat	24W	24W

Protsessor va tizimingiz haddan tashqari qizib ketishining oldini olish uchun fan kabellarini fan sarlavhalariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
Ushbu fan sarlavhalari konfiguratsiya jumper bloklari emas. Sarlavhalarga jumper qopqog'ini qo'ymang.

ARGB_V2_1/ARGB_V2_2/ARGB_V2_3

(Manzilli RGB Gen2 LED Strip sarlavhalari)

Sarlavhalar standart 5050 manzilli RGB Gen2 LED stripini ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 3A (5V) va maksimal LEDlar soni 256 ta.

ARGB_V2_2

ARGB_V2_1/ ARGB_V2_3

Pin raqami	Ta'rif
1	V (5V)
2	Ma'lumot
3	Pin yo'q
4	GND

Manzilli RGB Gen2 LED stripingizni sarlavhaga ulang. LED stripining quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED strip sarlavhasining 1-piniga ulanishi kerak. Noto'g'ri ulanish LED stripining shikastlanishiga olib kelishi mumkin.

Manzilli RGB Gen2 LED Strip

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting.

G'ayritabiiy LED xatti-harakatlarining oldini olish uchun bir vaqtning o'zida bitta sarlavhaga manzilli RGB Gen1 LED striplari va manzilli RGB Gen2 LED striplarini ulamang.
Qurilmalarni o'rnatish yoki olib tashlashdan oldin, qurilmalarni va kompyuteringizni o'chiring.
Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.

LED_C (RGB LED Strip Header)

Ushbu header standart 5050 RGB LED stripini (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat ko'rsatkichi 2A (12V) va maksimal uzunligi 2m.

LED_C

Pin No.	Definition (Ta'rif)
1	12V
2	G
3	R
4	B

RGB LED stripingizni headerga ulang. LED stripning quvvat pini (vilkada RGB LED Strip uchburchagi bilan belgilangan) ushbu headerning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish LED stripning shikastlanishiga olib kelishi mumkin.

RGB LED Strip

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Unique Features" (Noyob Xususiyatlar) sahifasiga o'ting.

warning Qurilmalarni o'rnatish yoki olib tashlashdan oldin, qurilmalarni va kompyuteringizni o'chirishga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.

SATA3 4/5/6/7 (SATA 6Gb/s Connectors)

SATA konnektorlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA konnektori bitta SATA qurilmasini qo'llab-quvvatlaydi. Intel^® Chipset RAID 0, RAID 1, RAID 5 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Configuring a RAID Set" (RAID to'plamini sozlash) sahifasiga o'ting.

Pin No.	Definition (Ta'rif)
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portlari uchun "hot-plugging"ni yoqish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "SATA Configuration" (SATA konfiguratsiyasi)ni qidiring.

M2A_CPU/M2P_SB (M.2 Socket 3 Connectors)

Ona platadagi M.2 konnektorlari faqat M.2 PCIe SSD-larni qo'llab-quvvatlaydi.

M2A_CPU:

M.2 konnektoriga M.2 SSD-ni to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1-qadam: M.2 EZ-Latch Click qisqichini soat yo'nalishi bo'yicha burang va ona plata sovutgichini olib tashlang.

2-qadam: M.2 SSD-ni M.2 konnektoriga burchak ostida joylashtiring. M.2 SSD-ning old qismiga bosing va M.2 SSD-ni mahkamlash uchun qisqichni yoping.

3-qadam: Ona plata sovutgichining pastki qismidan himoya plyonkasini olib tashlang va nihoyat, M.2 EZ-Latch Click qisqichini soat yo'nalishi bo'yicha burang va keyin sovutgichni joyiga qaytaring.

M2P_SB:

M.2 konnektoriga M.2 SSD-ni to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1-qadam: M.2 EZ-Latch Click qisqichini soat yo'nalishi bo'yicha burang va ona plata sovutgichini olib tashlang. O'rnatiladigan M.2 SSD uchun mos keladigan o'rnatish teshigini toping.
Agar siz 110 mm teshikka M.2 SSD o'rnatmoqchi bo'lsangiz, avval 80 mm teshikdan EZ-Latch Plus qisqichini olib tashlang.

2-qadam: M.2 SSD-ni M.2 konnektoriga burchak ostida joylashtiring. M.2 SSD-ning old qismiga bosing va M.2 SSD-ni mahkamlash uchun qisqichni yoping.

3-qadam: Ona plata sovutgichining pastki qismidan himoya plyonkasini olib tashlang va nihoyat, M.2 EZ-Latch Click qisqichini soat yo'nalishi bo'yicha burang va keyin sovutgichni joyiga qaytaring.

* Har bir M.2 konnektori tomonidan qo'llab-quvvatlanadigan M.2 SSD turlari:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU	✓	✓	x
M2P_SB	✓	✓	x

M.2 EZ-Latch Click/M.2 EZ-Latch Plus-dan foydalanish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

M.2 EZ-Latch Click bilan M.2 SSD o'rnatish: https://www.gigabyte.com/WebPage/1048/M.2-EZ-Latch-Click.html
M.2 EZ-Latch Plus bilan M.2 SSD o'rnatish: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M.2 EZ-Latch Plus bilan M.2 SSD-ni olib tashlash: https://www.gigabyte.com/WebPage/921/removeM2.html

* Ona plata sovutgichining dizayni modelga qarab farq qilishi mumkin.

F_PANEL (Front Panel Header)

Quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensor va korpusdagi tizim holati ko'rsatkichini quyidagi pin topshiriqlariga muvofiq ushbu headerga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

PLED/PWR_LED (Power LED):

System Status (Tizim holati)	LED
S0	On (Yoqilgan)
S3/S4/S5	Off (O'chirilgan)

Korpusning old panelidagi quvvat holati ko'rsatkichiga ulanadi. Tizim ishlayotganida LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.

PW (Power Switch):
Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "Soft-Off by PWR-BTTN" (PWR-BTTN orqali yumshoq o'chirish)ni qidiring).
SPEAK (Speaker):
Korpusning old panelidagi karnayga ulanadi. Tizim ishga tushish holati haqida signal kodi orqali xabar beradi. Agar tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
HD (Hard Drive Activity LED):
Korpusning old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
RES (Reset Switch):
Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
CI (Chassis Intrusion Header):
Korpus qopqog'i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funksiya korpusga kirish tugmasi/sensoriga ega korpusni talab qiladi.
NC: Ulanish yo'q.

Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, karnay va boshqalardan iborat. Korpusning old panel modulini ushbu headerga ulashda sim topshiriqlari va pin topshiriqlari to'g'ri kelishiga ishonch hosil qiling.

F_AUDIO (Front Panel Audio Header)

Old panel audio headeri High Definition audioni (HD) qo'llab-quvvatlaydi. Korpusning old panel audio modulini ushbu headerga ulashingiz mumkin. Modul konnektorining sim topshiriqlari ona plata headerining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul konnektori va ona plata headeri o'rtasida noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

Pin No.	Definition (Ta'rif)
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin (Pin yo'q)
9	Head Phone L
10	Head Phone Detection

Ba'zi korpuslar har bir simda bitta vilkadan ko'ra ajratilgan konnektorlarga ega old panel audio modulini ta'minlaydi. Turli sim topshiriqlariga ega old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

F_U32C (USB Type-C^® ulagichi, USB 3.2 Gen 2 qo'llab-quvvatlashi bilan)

Ulagich USB 3.2 Gen 2 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlay oladi.

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

F_U32 (USB 3.2 Gen 1 ulagichi)

Ulagich USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlay oladi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan qo'shimcha 3,5 dyuymli old panelni sotib olish uchun mahalliy diler bilan bog'laning.

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Pin yo'q

F_USB1/F_USB2 (USB 2.0/1.1 ulagichlari)

Ulagichlar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB ulagichi qo'shimcha USB qavs orqali ikkita USB portini ta'minlay oladi. Qo'shimcha USB qavsni sotib olish uchun mahalliy diler bilan bog'laning.

Pin raqami	Ta'rif
1	Quvvat (5V)
2	Quvvat (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Pin yo'q
10	NC

USB qavsni o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.

F_HDMI (HDMI porti)

Ushbu port HDMI displey chiqishini qo'llab-quvvatlaydi va kompyuter korpusining ichida displey ekranini ulash imkonini beradi. U maksimal 1920x1080@30 Hz o'lchamli displey ekranini qo'llab-quvvatlashi mumkin. Haqiqiy qo'llab-quvvatlanadigan o'lcham siz foydalanayotgan displey ekraniga qarab farq qilishi mumkin. Kompyuter korpusining ichida displey ekranini qanday ulash bo'yicha ko'rsatmalar uchun displey ekranining foydalanuvchi qo'llanmasiga murojaat qiling.

SPI_TPM (Ishonchli platforma moduli ulagichi)

Ushbu ulagichga SPI TPM (Trusted Platform Module) ni ulashingiz mumkin.

Pin raqami	Ta'rif
1	Ma'lumot chiqishi
2	Quvvat (3.3V)
3	Pin yo'q
4	NC
5	Ma'lumot kiritish
6	CLK
7	Chipni tanlash
8	GND
9	IRQ
10	NC
11	NC
12	RST

THB_C1/THB_C2 (Thunderbolt^™ qo'shimcha karta ulagichlari)

Ulagichlar GIGABYTE Thunderbolt^™ qo'shimcha kartasiga ulanish uchun ishlatiladi.

Thunderbolt^™ qo'shimcha kartasini qo'llab-quvvatlaydi.

CLR_CMOS (CMOS tozalash jumperi)

BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikkita pinni bir necha soniya davomida tekkizing.

Ochiq: Oddiy
Qisqa: CMOS qiymatlarini tozalash

CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.
Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).

RST (Qayta yuklash jumperi)

Qayta yuklash jumperi (RST) shassi old panelidagi qayta yuklash tugmachasiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmachasini bosing.

Pin raqami	Ta'rif
1	Qayta yuklash
2	GND

Qayta yuklash jumperi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

BAT (Batareya)

Batareya kompyuter o'chirilganida CMOS-dagi qiymatlarni (BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari kabi) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

Kompyuteringizni o'chiring va elektr shnurini uzing.
Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumdan foydalanib, batareya ushlagichining musbat va manfiy terminallariga teging, ularni 5 soniya davomida qisqa tutashtiring.)
Batareyani almashtiring.
Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.

Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
Batareyani ekvivalent batareyaga almashtiring. Agar batareya noto'g'ri modelga almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dileringizga murojaat qiling.
Batareyani o'rnatayotganda, batareyaning musbat (+) va manfiy (-) tomonlarining yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini ona platadagi CMOS xotirasida yozib boradi. Uning asosiy vazifalariga tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va hokazolar kiradi. BIOS tarkibiga BIOS Setup dasturi kiradi, bu foydalanuvchiga tizimning asosiy konfiguratsiya sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beradi.

Quvvat o'chirilganda, ona platadagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun zarur quvvatni ta'minlaydi.

BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing.

BIOSni yangilash uchun GIGABYTE Q-Flash yoki Q-Flash Plus utilitidan foydalaning.

Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
Q-Flash Plus tizimingiz o'chirilgan paytda (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskka saqlang va uni maxsus portga ulang, shundan so'ng siz Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin.

Q-Flash va Q-Flash Plus utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Unique Features" (Noyob funksiyalar) sahifasiga o'ting va "BIOS Update Utilities" (BIOSni yangilash utilitalari)ni qidiring.

BIOSni yangilash potentsial xavfli bo'lgani uchun, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyotkorlik bilan harakat qiling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
Tizimning beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar zarur bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling.
CMOS qiymatlarini qanday tozalash bo'yicha ma'lumot olish uchun "Hardware Installation" ("Uskunani o'rnatish")dagi batareya/tozalash CMOS jumperlariga murojaat qiling yoki GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "Load Optimized Defaults" (Optimallashtirilgan standartlarni yuklash)ni qidiring.

BIOS sozlamalarini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/1055/intel700-refresh-bios.html

Ishga tushirish ekrani:
Kompyuter yuklanganda quyidagi ishga tushirish logotipi ekrani paydo bo'ladi.

Funktsiya tugmalari:
<DEL>: BIOS SETUP\Q-FLASH
BIOS sozlamalariga kirish yoki BIOS sozlamalaridagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: BOOT MENU (Yuklash menyusi)
Boot Menu (Yuklash menyusi) BIOS sozlamalariga kirmasdan birinchi yuklash qurilmasini o'rnatish imkonini beradi. Boot Menu (Yuklash menyusi)da birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <↑> yoki pastga strelka tugmasi <↓>dan foydalaning, so'ngra qabul qilish uchun <Enter>ni bosing. Tizim darhol qurilmadan yuklanadi.

Eslatma: Boot Menu (Yuklash menyusi)dagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmani yuklash tartibi hali ham BIOS sozlamalari asosida bo'ladi.

<END>: Q-FLASH
BIOS sozlamalariga birinchi bo'lib kirishga hojat qoldirmasdan, to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOSning to'g'ri sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.

RAID hajmiga operatsion tizimni o'rnatish uchun OSni o'rnatish jarayonida avval Intel^® RST VMD Controller drayverini o'rnatishingiz kerak. Quyidagi bosqichlarga murojaat qiling:

1-qadam:
GIGABYTE veb-saytiga o'ting, ona plata modelining veb-sahifasiga o'ting, Support\Download\SATA RAID/AHCI sahifasida Intel SATA Preinstall driver (Intel SATA oldindan o'rnatish drayveri) faylini yuklab oling, faylni oching va fayllarni USB flesh-diskka nusxalang.

2-qadam:
Windows o'rnatish diskidan yuklang va standart OS o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish)ni tanlang.

3-qadam:
USB flesh-diskni joylashtiring va keyin drayverning joylashuvini ko'rib chiqing. Quyida ko'rsatilgan kabi ekran paydo bo'lganda, Intel RST VMD Controller 467Fni tanlang va drayverni yuklash va OSni o'rnatishni davom ettirish uchun Next (Keyingi)ni bosing.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining pastki o'ng burchagida drayverlar va GIGABYTE ilovalarini GIGABYTE Control Center (GCC) orqali yuklab olish va o'rnatishni xohlaysizmi yoki yo'qmi degan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish)ni bosing. (BIOS sozlamalarida Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader (Sozlamalar\Gigabyte utilitalarini yuklab olish konfiguratsiyasi\Gigabyte utilitalarini yuklab olish) Enabled (Yoqilgan)ga o'rnatilganligiga ishonch hosil qiling.)

End User License Agreement (Yakuniy foydalanuvchi litsenziya shartnomasi) dialog oynasi paydo bo'lganda, GIGABYTE Control Center (GCC)ni o'rnatish uchun <Accept>ni bosing. GIGABYTE CONTROL CENTER ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish)ni bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring. https://www.gigabyte.com/WebPage/1053/intel700-refresh-app.html
Qo'shimcha nosozliklarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring. https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini sozlash

RAID darajalari

	RAID 0	RAID 1	RAID 5	RAID 10
Qattiq disklar minimal soni	≥2	2	≥3	4
Massiv sig'imi	Qattiq disklar soni * Eng kichik disk hajmi	Eng kichik disk hajmi	(Qattiq disklar soni -1) * Eng kichik disk hajmi	(Qattiq disklar soni/2) * Eng kichik disk hajmi
Nosozliklarga chidamlilik	Yo'q	Ha	Ha	Ha

Boshlashdan oldin quyidagi narsalarni tayyorlang:
Ushbu ona plata SATA RAID 0, RAID 1, RAID 5 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri sondagi qattiq disklarni tayyorlang.

SATA qattiq disklar yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imdagi ikkita qattiq diskdan foydalanish tavsiya etiladi.
Windows o'rnatish diski.
Internetga ulangan kompyuter.
USB flesh-disk.

Intel^® B760 Chipset NVMe SSD xotira qurilmalari uchun RAID 0, RAID 1, RAID 5 va RAID 10 ni qo'llab-quvvatlamaydi.

RAID massivini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/1054/intel700-refresh-raid.html.

Biz bilan bog'lanish

GIGA-BYTE TECHNOLOGY CO., LTD.

Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va texnik bo'lmagan yordam (Savdo/Marketing): https://esupport.gigabyte.com
WEB manzili (Inglizcha): https://www.gigabyte.com
WEB manzili (Xitoycha): https://www.gigabyte.com/tw

GIGABYTE eSupport
Texnik yoki texnik bo'lmagan (Savdo/Marketing) savolni yuborish uchun quyidagi manzilga o'ting: https://esupport.gigabyte.com

Manbalar

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE B760M AORUS ELITE X AX - Ona plata qo'llanmasi ni yuklab olish
