GIGABYTE GA-A320MA-M.2 - Ona plata qo'llanmasi

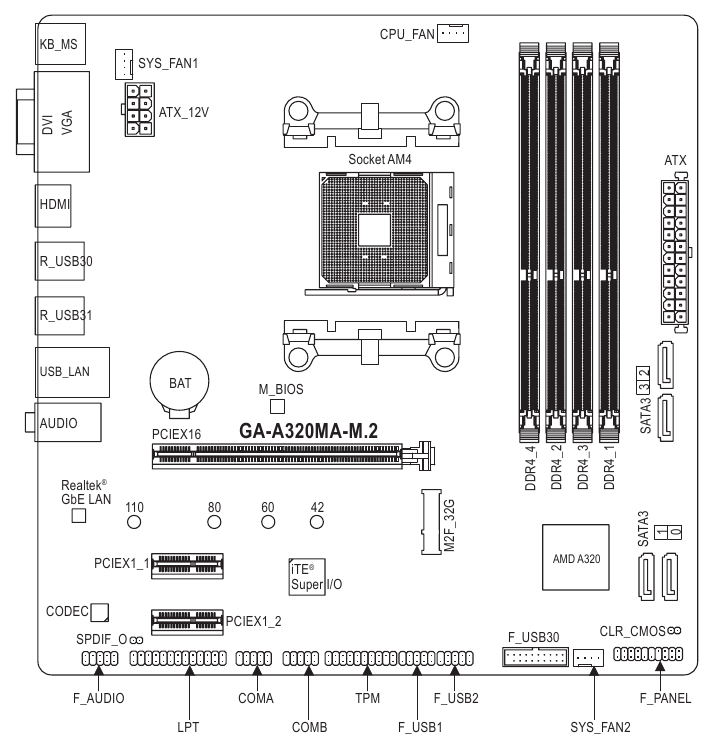

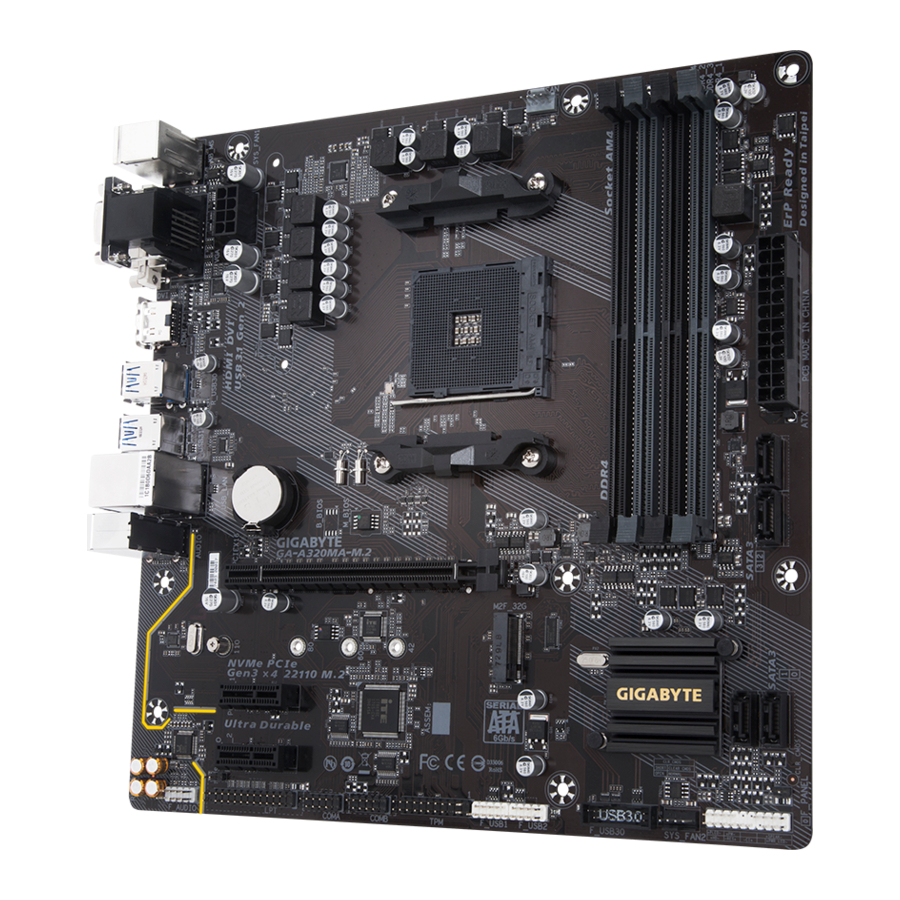

GA-A320MA-M.2 ona plata tuzilishi

Qutining ichidagisi

• GA-A320MA-M.2 ona plata
• Ona plata drayver diski
• Foydalanuvchi qo'llanmasi
• Ikki SATA kabeli
• I/O qalqoni

* Yuqoridagi quti tarkibi faqat ma'lumot uchun mo'ljallangan va haqiqiy narsalar siz olgan mahsulot paketiga bog'liq bo'ladi.
Quti tarkibi oldindan ogohlantirilmasdan o'zgartirilishi mumkin.

Uskuna o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qib chiqing va quyidagi amallarni bajaring:

• O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.

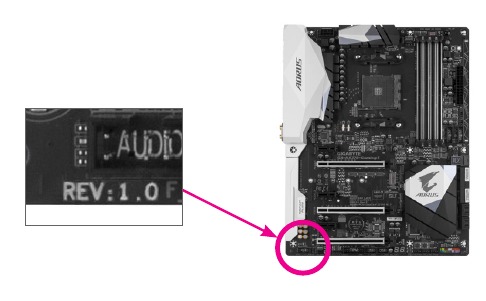

• O'rnatishdan oldin diler tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki buzib tashlamang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona plata yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr simini rozetkadan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va ishonchli ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlayotganda hech qanday metall simlar yoki ulagichlarga tegmaslikdan saqlaning.
• Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlashda elektrostatik razryad (ESD) bilaguzukidan foydalanish yaxshiroqdir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va statik elektrni yo'qotish uchun avval metall buyumga teging.
• Ona platani o'rnatishdan oldin uni antistatik yostiq ustiga yoki elektrostatik himoya konteyner ichida joylashtiring.
• Ona platadan quvvat manbai kabelini ulashdan yoki uzishdan oldin quvvat manbai o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlarning ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona platada yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis sirtga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz biron bir o'rnatish bosqichiga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammo bo'lsa, sertifikatlangan kompyuter mutaxassisiga murojaat qiling.
• Agar siz adapter, uzaytirish quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	AM4 Socket: AMD Ryzen ™ protsessori AMD 7-avlod A-seriyasi/Athlon ™ protsessorlari (CPU-ning eng so'nggi qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
Chipset	AMD A320
Xotira	Tizim xotirasining 64 GB gacha bo'lgan hajmini qo'llab-quvvatlaydigan 4 x DDR4 DIMM uyalari Ikki kanalli xotira arxitekturasi DDR4 2667 ni qo'llab-quvvatlash (Eslatma) /2400/2133 MHz xotira modullari ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo'llab-quvvatlash (ECC bo'lmagan rejimda ishlaydi) ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash (Eng so'nggi qo'llab-quvvatlanadigan xotira tezligi va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
O'rnatilgan grafik kartasi	Integratsiyalashgan grafik protsessor: Maksimal o'lchamlari 1920x1200@60 Hz bo'lgan 1 x D-Sub porti Maksimal o'lchamlari 1920x1200@60 Hz bo'lgan 1 x DVI-D porti * DVI-D porti adapter orqali D-Sub ulanishini qo'llab-quvvatlamaydi. Maksimal o'lchamlari 4096x2160@24 Hz bo'lgan 1 x HDMI porti * HDMI 1.4 versiyasini qo'llab-quvvatlash. Bir vaqtning o'zida 3 tagacha displeyni qo'llab-quvvatlash Maksimal umumiy xotira 2 GB
Audio	Realtek ® ALC887 kodeki Yuqori aniqlikdagi audio 2/4/5.1/7.1-kanalli * 7.1 kanalli audio sozlamalarini sozlash uchun siz HD old panel audio modulidan foydalanishingiz va audio drayver orqali ko'p kanalli audio funksiyasini yoqishingiz kerak. S/PDIF chiqishini qo'llab-quvvatlash
LAN	Realtek ® GbE LAN chip (10/100/1000 Mbit)
Kengaytirish uyalari	1x PCI Express x16 uyasi, x16 da ishlaydi (PCIEX16) (Eslatma) (PCIEX16 uyasi PCI Express 3.0 standartiga mos keladi.) 2x PCI Express x1 uyalari (PCIEX1 uyalari PCI Express 2.0 standartiga mos keladi.)
Saqlash interfeysi	1 x M.2 ulagichi (Socket 3, M kaliti, 2242/2260/2280/22110 SATA va PCIe turi x4 (Eslatma) /x2 SSD-ni qo'llab-quvvatlash) 4 x SATA 6Gb/s ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlash
USB	Chipset: Orqa paneldagi 1 x USB 3.1 Gen 2 Type-A porti (qizil) 2 x USB 3.1 Gen 1 portlari (ichki USB sarlavhasi orqali mavjud) 6 x USB 2.0/1.1 portlari (orqa paneldagi 2 port, ichki USB sarlavhalari orqali 4 port mavjud) CPU: Orqa paneldagi 3 x USB 3.1 Gen 1 portlari
Ichki ulagichlar	1 x 24-pinli ATX asosiy quvvat ulagichi 1 x 8-pinli ATX 12V quvvat ulagichi 1 x M.2 Socket 3 ulagichi 4 x SATA 6Gb/s ulagichlari 1 x CPU fan sarlavhasi 2 x tizim fan sarlavhalari 1 x old panel sarlavhasi 1 x old panel audio sarlavhasi 1 x S/PDIF chiqish sarlavhasi 1 x USB 3.1 Gen 1 sarlavhasi 2 x USB 2.0/1.1 sarlavhalari 1 x Trusted Platform Module (TPM) sarlavhasi 2 x ketma-ket port sarlavhalari 1 x parallel port sarlavhasi 1 x Clear CMOS jumper
Orqa panel ulagichlari	1 x PS/2 sichqoncha porti 1 x PS/2 klaviatura porti 1 x D-Sub porti 1 x DVI-D porti 1 x HDMI porti Orqa paneldagi 1 x USB 3.1 Gen 2 Type-A porti (qizil) 3 x USB 3.1 Gen 1 portlari 2 x USB 2.0/1.1 portlari 1 x RJ-45 porti 3 x audio uyalar (Line In, Line Out, Mic In)
I/U kontrolleri	iTE ® I/U Controller Chip
Uskuna monitori	Voltajni aniqlash Haroratni aniqlash Fan tezligini aniqlash Qizib ketish haqida ogohlantirish Fan ishlamay qolishi haqida ogohlantirish Fan tezligini nazorat qilish * Fan tezligini nazorat qilish funksiyasi qo'llab-quvvatlanishi siz o'rnatgan fanga bog'liq bo'ladi.
BIOS	1 x 128 Mbit flesh Litsenziyalangan AMI UEFI BIOS-dan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	APP Center-ni qo'llab-quvvatlash * APP Center-dagi mavjud ilovalar anakart modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funksiyalari ham anakart xususiyatlariga qarab farq qilishi mumkin. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Q-Flash-ni qo'llab-quvvatlash Xpress Install-ni qo'llab-quvvatlash
To'plamdagi dasturiy ta'minot	Norton ® Internet Security (OEM versiyasi) cFosSpeed
Operatsion tizim	Windows 10 64-bit uchun yordam Windows 7 64-bit uchun yordam * Iltimos, GIGABYTE veb-saytidan "Windows USB Installation Tool" ni yuklab oling va Windows 7-ni o'rnatishdan oldin uni o'rnating.
Form faktor	Micro ATX Form faktori; 24,4 sm x 24,4 sm

^(Eslatma) Haqiqiy yordam CPUga qarab farq qilishi mumkin.

* GIGABYTE mahsulot spetsifikatsiyalari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

CPU, xotira modullari, SSD va M.2 qurilmalarining qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga tashrif buyuring.

Ilovalarning eng so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi Support\Utility List sahifasiga tashrif buyuring.

CPU o‘rnatish

CPU ni o‘rnatishdan oldin quyidagi ko‘rsatmalarni o‘qing:

• Ona plata CPU ni qo‘llab-quvvatlashiga ishonch hosil qiling. (Eng so‘nggi CPU qo‘llab-quvvatlash ro‘yxati uchun GIGABYTE veb-saytiga o‘ting.)
• Har doim kompyuterni o‘chiring va jihozlarga zarar yetkazmaslik uchun CPU ni o‘rnatishdan oldin quvvat simini rozetkadan uzing.
• CPU ning birinchi pinini toping. Agar noto‘g‘ri yo‘naltirilgan bo‘lsa, CPU ni o‘rnatib bo‘lmaydi.
• CPU yuzasiga termal moyning tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o‘rnatilmagan bo‘lsa, kompyuterni yoqmang, aks holda CPU ning qizib ketishi va shikastlanishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq o‘rnating. Tizim shinasining chastotasini apparat spetsifikatsiyalaridan tashqari o‘rnatish tavsiya etilmaydi, chunki u periferiya uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari o‘rnatmoqchi bo‘lsangiz, buni CPU, grafik karta, xotira, qattiq disk va boshqalar kabi apparat spetsifikatsiyalariga muvofiq bajaring.

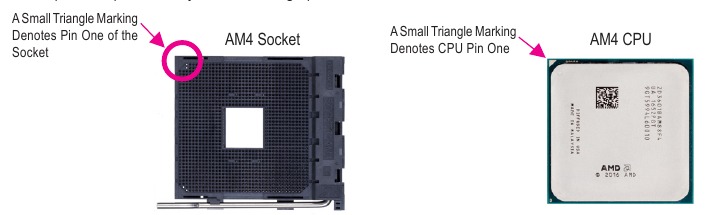

CPU o‘rnatish
CPU uyasining va CPU ning birinchi pinini (kichik uchburchak bilan belgilangan) toping.

Xotirani o‘rnatish

Xotirani o‘rnatishdan oldin quyidagi ko‘rsatmalarni o‘qing:

• Ona plata xotirani qo‘llab-quvvatlashiga ishonch hosil qiling. Bir xil sig‘imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (Eng so‘nggi qo‘llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o‘ting.)
• Har doim kompyuterni o‘chiring va jihozlarga zarar yetkazmaslik uchun xotirani o‘rnatishdan oldin quvvat simini rozetkadan uzing.
• Xotira modullari himoya dizayniga ega. Xotira modulini faqat bir yo‘nalishda o‘rnatish mumkin. Agar xotirani o‘rnata olmasangiz, yo‘nalishni o‘zgartiring.

Dual Channel xotira konfiguratsiyasi
Ushbu ona plata to‘rtta xotira uyasini taqdim etadi va Dual Channel texnologiyasini qo‘llab-quvvatlaydi. Xotira o‘rnatilgandan so‘ng, BIOS xotiraning spetsifikatsiyalari va sig‘imini avtomatik ravishda aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o‘tkazish qobiliyatini ikki baravar oshiradi. To‘rtta xotira uyasi ikkita kanalga bo‘lingan va har bir kanalda quyidagicha ikkita xotira uyasi mavjud:
Channel A: DDR4_2, DDR4_4
Channel B: DDR4_1, DDR4_3
Uskuna o‘rnatish haqida batafsil ma’lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Dual Channel xotira konfiguratsiyalari jadvali:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 modul	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo‘q)

CPU cheklovlari tufayli Dual Channel rejimida xotirani o‘rnatishdan oldin quyidagi ko‘rsatmalarni o‘qing.

1. Agar faqat bitta xotira moduli o‘rnatilgan bo‘lsa, Dual Channel rejimini yoqib bo‘lmaydi.
2. Ikki yoki to‘rtta xotira moduli bilan Dual Channel rejimini yoqishda bir xil sig‘imli, markali, tezlikli va chipli xotiradan foydalanish va ularni bir xil rangdagi uyalarga o‘rnatish tavsiya etiladi. Optimal ishlash uchun ikkita xotira moduli bilan Dual Channel rejimini yoqishda ularni DDR4_1 va DDR4_2 uyalariga o‘rnatishni tavsiya qilamiz.

Kengaytirish kartasini o‘rnatish

Kengaytirish kartasini o‘rnatishdan oldin quyidagi ko‘rsatmalarni o‘qing:

• Ona plata kengaytirish kartasini qo‘llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartasi bilan birga kelgan qo‘llanmani diqqat bilan o‘qing.
• Jihozlarga zarar yetkazmaslik uchun kengaytirish kartasini o‘rnatishdan oldin har doim kompyuterni o‘chiring va quvvat simini rozetkadan uzing.

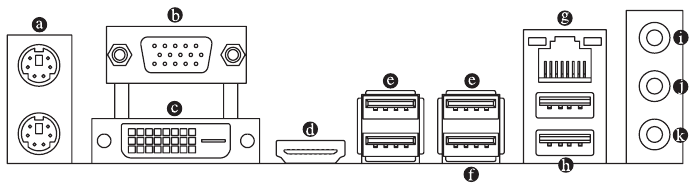

Orqa panel ulagichlari

1. PS/2 klaviatura va PS/2 sichqoncha porti
   PS/2 sichqonchasini ulash uchun yuqori portdan (yashil) va PS/2 klaviaturasini ulash uchun pastki portdan (binafsha) foydalaning.
2. D-Sub porti
   D-Sub porti 15 pinli D-Sub ulagichini qo‘llab-quvvatlaydi va maksimal 1920x1200@60 Hz o‘lchamni qo‘llab-quvvatlaydi (qo‘llab-quvvatlanadigan haqiqiy o‘lchamlar ishlatilayotgan monitorga bog‘liq). Ushbu portga D-Sub ulanishini qo‘llab-quvvatlaydigan monitorni ulang.
3. DVI-D porti ^(Eslatma)
   DVI-D porti DVI-D spetsifikatsiyasiga mos keladi va maksimal 1920x1200@60 Hz o‘lchamni qo‘llab-quvvatlaydi (qo‘llab-quvvatlanadigan haqiqiy o‘lchamlar ishlatilayotgan monitorga bog‘liq). Ushbu portga DVI-D ulanishini qo‘llab-quvvatlaydigan monitorni ulang.
4. HDMI porti

   HDMI porti HDCP talablariga javob beradi va Dolby TrueHD va DTS HD Master Audio formatlarini qo‘llab-quvvatlaydi. Shuningdek, u 192 KHz/24bit 8 kanalli LPCM audio chiqishigacha qo‘llab-quvvatlaydi. Ushbu portdan HDMI-ni qo‘llab-quvvatlaydigan monitorni ulash uchun foydalanishingiz mumkin. Qo‘llab-quvvatlanadigan maksimal o‘lcham 4096x2160@24 Hz, ammo qo‘llab-quvvatlanadigan haqiqiy o‘lchamlar ishlatilayotgan monitorga bog‘liq.


• HDMI qurilmasini o‘rnatgandan so‘ng, standart ovoz chiqarish qurilmasini HDMI ga o‘rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
• Uch displeyli konfiguratsiyani o‘rnatish uchun avval operatsion tizimga ona plata drayverlarini o‘rnatishingiz kerak.

5. USB 3.1 Gen 1 porti
   USB 3.1 Gen 1 porti USB 3.1 Gen 1 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
6. USB 3.1 Gen 2 Type-A porti (qizil)
   USB 3.1 Gen 2 Type-A porti USB 3.1 Gen 2 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 3.1 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
7. RJ-45 LAN porti
   Gigabit Ethernet LAN porti 1 Gbps gacha bo‘lgan ma’lumotlar tezligida Internetga ulanishni ta’minlaydi. Quyida LAN porti LEDlarining holatlari tavsiflangan.


   Ulanish/tezlik LED:

   Holat	Tavsif
   To‘q sariq	1 Gbps ma’lumotlar tezligi
   Yashil	100 Mbps ma’lumotlar tezligi
   O‘chirilgan	10 Mbps ma’lumotlar tezligi

   Faollik LED:

   Holat	Tavsif
   Miltillovchi	Ma’lumotlar uzatish yoki qabul qilish sodir bo‘lmoqda
   O‘chirilgan	Ma’lumotlar uzatish yoki qabul qilish sodir bo‘lmayapti

8. USB 2.0/1.1 porti
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo‘llab-quvvatlaydi. Ushbu portdan USB qurilmalari uchun foydalaning.
9. Line In (ko‘k)
   Line in uyasi. Ushbu audio uyadan optik disk, walkman va boshqalar kabi line in qurilmalari uchun foydalaning.
10. Line Out (yashil)
    Line out uyasi. Ushbu audio uyadan naushnik yoki 2 kanalli karnay uchun foydalaning. Ushbu uyani 4/5.1/7.1 kanalli audio konfiguratsiyasida old karnaylarni ulash uchun ishlatish mumkin.
11. Mic In (pushti)
    Mikrofon uchun uyasi.

7.1 kanalli audioni sozlash uchun HD old panel audio modulidan foydalanishingiz va audio drayver orqali ko‘p kanalli audio funksiyasini yoqishingiz kerak. Qo‘shimcha dasturiy ta’minot ma’lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

• Orqa panel ulagichiga ulangan kabelni olib tashlayotganda, avval kabelni qurilmangizdan, so‘ngra ona platadan olib tashlang.
• Kabelni olib tashlayotganda, uni ulagichdan to‘g‘ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga tebratib tortmang.

^(Eslatma) DVI-D porti adapter orqali D-Sub ulanishini qo‘llab-quvvatlamaydi.

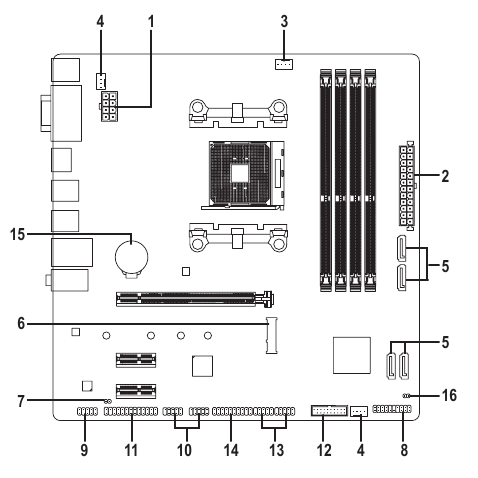

Ichki ulagichlar

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/SYS_FAN2
5. SATA3 0/1/2/3
6. M2F_32G
7. SPDIF_O
8. F_PANEL

9. F_AUDIO
10. COMA/COMB
11. LPT
12. F_USB30
13. F_USB1/F_USB2
14. TPM
15. BAT
16. CLR_CMOS

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalaringiz va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Quvvat simini elektr rozetkasidan uzib qo'ying, qurilmalarga zarar yetkazmaslik uchun.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli anakartdagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

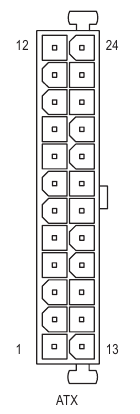

1/2) ATX_12V/ATX (2x4 12V quvvat ulagichi va 2x12 asosiy quvvat ulagichi)
Quvvat ulagichidan foydalanish orqali quvvat manbai anakartdagi barcha komponentlarga yetarli barqaror quvvat bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqlikka qarshi dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang. 12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaini (500W yoki undan yuqori) ishlatish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	GND (Faqat 2x4 pinli 12V uchun)	5	+12V (Faqat 2x4 pinli 12V uchun)
2	GND (Faqat 2x4 pinli 12V uchun)	6	+12V (Faqat 2x4 pinli 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

Pin raqami	Ta'rif	Pin raqami Ta'rif	Ta'rif
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Faqat 2x12 pinli ATX uchun)	23	+5V (Faqat 2x12 pinli ATX uchun)
12	3.3V (Faqat 2x12 pinli ATX uchun)	24	GND (Faqat 2x12 pinli ATX uchun)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Ventilyator sarlavhalari)
Ushbu anakartdagi barcha ventilyator sarlavhalari 4 pinli. Ko'pgina ventilyator sarlavhalari ahmoqlikka qarshi kiritish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi zamin simidir). Tezlikni nazorat qilish funktsiyasi ventilyator tezligini nazorat qilish dizayni bilan ventilyatordan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli ventilyator o'rnatish tavsiya etiladi.

Pin raqami	Ta'rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	Sezish
4	PWM tezligini nazorat qilish

• Protsessoringiz va tizimingiz haddan tashqari qizib ketishining oldini olish uchun ventilyator kabellarini ventilyator sarlavhalariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu ventilyator sarlavhalari konfiguratsiya o'tkazgich bloklari emas. Sarlavhalarga o'tkazgich qopqog'ini qo'ymang.

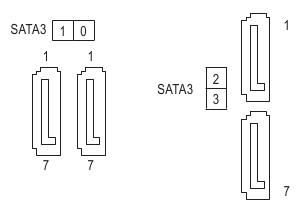

5. SATA3 0/1/2/3 (SATA 6Gb/s ulagichlari)
   SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standarti bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun "RAID to'plamini sozlash" bobiga qarang.


   Pin raqami	Ta'rif
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

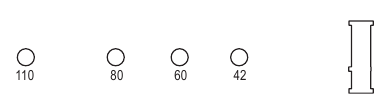

6. M2F_32G (M.2 uyasi 3 ulagichi)
   M.2 ulagichi M.2 SATA SSD va M.2 PCIe SSD-larini qo'llab-quvvatlaydi va SATA RAID konfiguratsiyasini qo'llab-quvvatlaydi. Iltimos, M.2 PCIe SSD RAID massivini yaratish uchun ishlatilishi mumkin emasligini unutmang. RAID massivini sozlash bo'yicha ko'rsatmalar uchun "RAID to'plamini sozlash" bobiga qarang.

   M.2 SSD-ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.
   1. Anakartdan vint va gaykani bo'shatish uchun tornavidadan foydalaning. O'rnatiladigan M.2 SSD uchun to'g'ri o'rnatish teshigini toping va keyin avval gaykani burang.
   2. M.2 SSD-ni ulagichga burchak ostida suring.
   3. M.2 SSD-ni pastga bosing va keyin uni vint bilan mahkamlang.

      O'rnatiladigan M.2 SSD uchun to'g'ri teshikni tanlang va vint va gaykani qayta mahkamlang.

7. SPDIF_O (S/PDIF tashqi sarlavhasi)
   Ushbu sarlavha raqamli S/PDIF chiqishini qo'llab-quvvatlaydi va grafik kartalar va ovoz kartalari kabi ba'zi kengaytirish kartalariga anakartdan raqamli audio chiqishi uchun S/PDIF raqamli audio kabelini (kengaytirish kartalari tomonidan taqdim etilgan) ulaydi. Misol uchun, agar siz HDMI displeyni grafik kartaga ulashni va shu bilan birga HDMI displeydan raqamli audio chiqishini xohlasangiz, ba'zi grafik kartalar sizdan anakartdan grafik kartangizga raqamli audio chiqishi uchun S/PDIF raqamli audio kabelidan foydalanishni talab qilishi mumkin. S/PDIF raqamli audio kabelini ulash haqida ma'lumot olish uchun kengaytirish kartangiz uchun qo'llanmani diqqat bilan o'qing.


   Pin raqami	Ta'rif
   1	SPDIFO
   2	GND

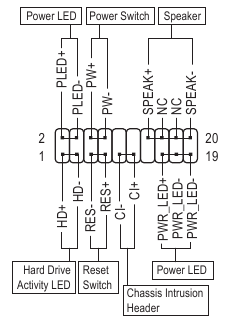

8. F_PANEL (Old panel sarlavhasi)
   Quyidagi pin vazifalariga muvofiq shassidagi quvvat tugmasi, qayta o'rnatish tugmasi, dinamik, shassi buzilishi tugmasi/sensori va tizim holati indikatorini ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

   • PLED/PWR_LED (Quvvat LEDi):

     Tizim holati	LED
     S0	Yoqilgan
     S3/S4/S5	O'chirilgan

     Shassi old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotgan paytda LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) holatida bo'lganda LED o'chadi. S S

   • PW (Quvvat tugmasi):
     Shassi old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot uchun "BIOS sozlash" bo'limining "Quvvat" bobiga qarang).
   • SPEAK (Kalonka): Shassi old panelidagi kalonkaga ulanadi. Tizim ishga tushish holatini signal kodi orqali bildiradi. Agar tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
   • HD (Qattiq disk faolligi LED indikatori): Shassi old panelidagi qattiq disk faolligi LED indikatoriga ulanadi. Qattiq disk ma'lumotlarni o'qiyotgan yoki yozayotgan paytda LED yonadi.
   • RES (Qayta yuklash tugmasi): Shassi old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter qotib qolsa va normal qayta yuklashni amalga oshira olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
   • CI (Shassiga kirish sarlavhasi): Shassi qopqog'i olib tashlanganligini aniqlay oladigan shassidagi shassiga kirish tugmasi/sensoriga ulanadi. Ushbu funktsiya shassiga kirish tugmasi/sensoriga ega shassini talab qiladi.
   • NC: Ulanish yo'q.

     Old panel dizayni shassiga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LED indikatori, qattiq disk faolligi LED indikatori, kalonka va boshqalardan iborat. Shassi old panel modulini ushbu sarlavhaga ulashda simlarni tayinlash va pinlarni tayinlash to'g'ri kelishiga ishonch hosil qiling.

9. F_AUDIO (Old panel audio sarlavhasi)
   Old panel audio sarlavhasi Intel High Definition audioni (HD) qo'llab-quvvatlaydi. Shassi old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining simlarni tayinlash anakart sarlavhasining pinlarini tayinlashiga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.


   Pin raqami	Ta'rif
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	Pin yo'q
   9	LINE2_L
   10	Sense



   Ba'zi shassilar har bir simda bitta vilkadan ko'ra ajratilgan ulagichlarga ega old panel audio modulini taqdim etadi. Turli simlarni tayinlashga ega old panel audio modulini ulash haqida ma'lumot olish uchun shassi ishlab chiqaruvchisiga murojaat qiling.

10. COMA/COMB (Serial port sarlavhalari)
    COM sarlavhasi ixtiyoriy COM port kabeli orqali bitta serial portni ta'minlaydi. Ixtiyoriy COM port kabelini sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin raqami	Ta'rif	Pin raqami	Ta'rif
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	Pin yo'q

11. LPT (Parallel port sarlavhasi)
    LPT sarlavhasi ixtiyoriy LPT port kabeli orqali bitta parallel portni ta'minlaydi. Ixtiyoriy LPT port kabelini sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin raqami	Ta'rif	Pin raqami	Ta'rif	Pin raqami	Ta'rif
    1	STB-	10	GND	19	ACK-
    2	AFD-	11	PD4	20	GND
    3	PD0	12	GND	21	BUSY
    4	ERR-	13	PD5	22	GND
    5	PD1	14	GND	23	PE
    6	INIT-	15	PD6	24	Pin yo'q
    7	PD2	16	GND	25	SLCT
    8	SLIN-	17	PD7	26	GND
    9	PD3	18	GND

12. F_USB30 (USB 3.1 Gen 1 sarlavhasi)
    Sarlavha USB 3.1 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlaydi. Ikkita USB 3.1 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin raqami	Ta'rif	Pin raqami	Ta'rif
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Pin yo'q

13. F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)
    Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlaydi. Ixtiyoriy USB qavsni sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin raqami	Ta'rif	Pin raqami	Ta'rif
    1	Quvvat (5V)	6	USB DY+
    2	Quvvat (5V)	7	GND
    3	USB DX-	8	GND S
    4	USB DY-	9	Pin yo'q
    5	USB DX+	10	NC




    • IEEE 1394 qavsi (2x5-pin) kabelini USB 2.0/1.1 sarlavhasiga ulamang.
    • USB qavsini o'rnatishdan oldin, kompyuteringizni o'chiring va USB qavsiga zarar yetkazmaslik uchun elektr shnurini tok manbaidan uzing.

14. TPM (Trusted Platform Module Header)
    Siz ushbu sarlavhaga TPM (Trusted Platform Module) ulashingiz mumkin.


    Pin No.	Ta'rif	Pin No.	Ta'rif
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	No Pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batareya)
    Batareya kompyuter o'chirilganida CMOSdagi qiymatlarni (masalan, BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.
    Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

    1. Kompyuteringizni o'chiring va elektr shnurini uzing.
    2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumdan foydalanib, batareya ushlagichining musbat va manfiy terminallariga teging va ularni 5 soniya davomida qisqa tutashtiring.)
    3. Batareyani almashtiring.
    4. Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.


• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
• Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri modelga almashtirilsa, qurilmangizga zarar yetishi mumkin.
• Agar siz batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, xarid qilingan joyga yoki mahalliy dilerga murojaat qiling.
• Batareyani o'rnatayotganda, batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qaragan bo'lishi kerak).
• Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

16. CLR_CMOS (CMOS Jumperni tozalash)
    BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun bir necha soniya davomida tornavida kabi metall buyumdan foydalanib, ikkita pinni teging.

    	Ochiq: Normal
    	Qisqa: CMOS qiymatlarini tozalash

    • CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o'chiring va elektr shnurini tok manbaidan uzing.
    • Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlash uchun BIOS Setupga o'ting (BIOS konfiguratsiyalari uchun "BIOS Setup" bobiga qarang).

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini ona platadagi CMOSda yozib boradi. Uning asosiy vazifalari tizim ishga tushirilganda Power-On Self-Test (POST) ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalarni o'z ichiga oladi. BIOS foydalanuvchiga asosiy tizim konfiguratsiya sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturini o'z ichiga oladi. Quvvat o'chirilganda, ona platadagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlab qolish uchun CMOSga zarur quvvatni beradi. BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing. BIOSni yangilash uchun GIGABYTE Q-Flash yoki @BIOS utilitasidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• @BIOS - bu Internetdan BIOSning so'nggi versiyasini qidiradigan va yuklab oladigan va BIOSni yangilaydigan Windows-ga asoslangan utilita.

• BIOSni o'chirish potentsial xavfli bo'lgani uchun, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni o'chirmaslik tavsiya etiladi. BIOSni o'chirish uchun ehtiyotkorlik bilan bajaring. BIOSni noto'g'ri o'chirish tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizim beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani sukut bo'yicha qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash uchun ushbu bobdagi "Optimallashtirilgan sukut bo'yicha yuklash" bo'limiga yoki batareya/tozalash CMOS jumperining kirish qismiga qarang.)

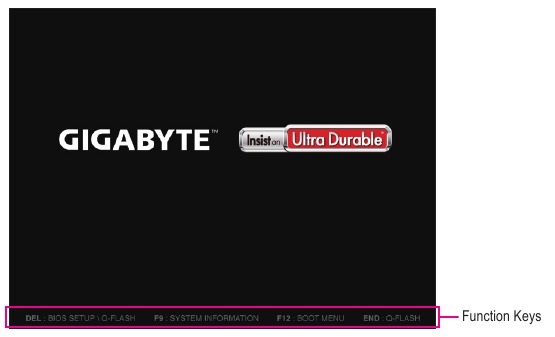

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish logotipi ekrani paydo bo'ladi.
(BIOS versiyasining namunasi: F1a)

Quyidagi kabi ikkita xil BIOS rejimi mavjud va ikkita rejim o'rtasida o'tish uchun <F2> tugmasidan foydalanishingiz mumkin. Klassik sozlash rejimi batafsil BIOS sozlamalarini taqdim etadi. Elementlar orasida harakat qilish uchun klaviaturangizdagi strelka tugmalarini bosishingiz va pastki menyuni qabul qilish yoki kiritish uchun <Enter> ni bosishingiz mumkin. Yoki o'zingiz xohlagan elementni tanlash uchun sichqonchangizdan foydalanishingiz mumkin. Oson rejim foydalanuvchilarga joriy tizim ma'lumotlarini tezda ko'rish yoki optimal ishlash uchun sozlash imkonini beradi. Oson rejimda konfiguratsiya elementlari bo'ylab harakat qilish uchun sichqonchangizdan foydalanishingiz mumkin.

• Tizim odatdagidek barqaror bo'lmaganda, tizimingizni sukut bo'yicha sozlash uchun Optimallashtirilgan sukut bo'yicha yuklash elementini tanlang.
• Ushbu bobda tavsiflangan BIOS Setup menyulari faqat ma'lumot uchun mo'ljallangan va BIOS versiyasiga qarab farq qilishi mumkin.

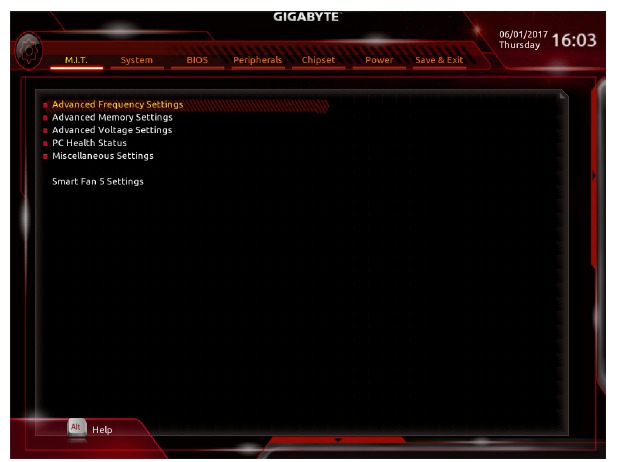

M.I.T.

Tizim siz kiritgan overclock/overvoltage sozlamalari bilan barqaror ishlashi sizning umumiy tizim konfiguratsiyangizga bog'liq. Noto'g'ri overclock/overvoltage qilish protsessor, chipset yoki xotiraga zarar yetkazishi va ushbu komponentlarning foydali xizmat qilish muddatini qisqartirishi mumkin. Ushbu sahifa faqat ilg'or foydalanuvchilar uchun mo'ljallangan va biz tizimning beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslikni tavsiya qilamiz. (Sozlamalarni noto'g'ri o'zgartirish tizimning ishga tushishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalang va platani sukut bo'yicha qiymatlarga qaytaring.)

• Ilg'or chastota sozlamalari
  Xost soati qiymati
  Joriy ishlayotgan Xost soati chastotasini ko'rsatadi.
  CPU soati nisbati
  O'rnatilgan protsessor uchun soat nisbatini o'zgartirishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon o'rnatilgan protsessorga bog'liq.
  CPU chastotasi
  Joriy ishlayotgan CPU chastotasini ko'rsatadi.
• Ilg'or CPU yadrosi sozlamalari
  CPU soati nisbati, CPU chastotasi
  Yuqoridagi sozlamalar Ilg'or chastota sozlamalari menyusidagi bir xil elementlar bilan sinxronlashtirilgan.
  Yadro unumdorligini oshirish ^(Izoh)
  CPU unumdorligini oshirish texnologiyasi bo'lgan Yadro unumdorligini oshirish (CPB) texnologiyasini yoqish yoki yo'qligini aniqlashga imkon beradi. (Sukut bo'yicha: Avto)
  Yadro unumdorligini oshirish nisbati ^(Izoh)
  CPB uchun nisbatni o'zgartirishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon o'rnatilgan protsessorga bog'liq. (Sukut bo'yicha: Avto)
  Turbo unumdorligini oshirish nisbati ^(Izoh)
  CPU unumdorligini yaxshilash yoki yo'qligini aniqlashga imkon beradi. (Sukut bo'yicha: O'chirilgan)
  AMD Cool&Quiet funksiyasi

  Yoqilgan	AMD Cool'n'Quiet drayveri kompyuteringizdan issiqlik chiqishini va quvvat sarfini kamaytirish uchun CPU soati va VID-ni dinamik ravishda sozlashga imkon beradi. (Sukut bo'yicha)
  O'chirilgan	Ushbu funksiyani o'chiradi.

  SVM rejimi
  Virtualizatsiya texnologiyasi bilan yaxshilangan virtualizatsiya platformaga mustaqil bo'limlarda bir nechta operatsion tizimlar va ilovalarni ishga tushirishga imkon beradi. Virtualizatsiya bilan bitta kompyuter tizimi bir nechta virtual tizimlar sifatida ishlashi mumkin. (Sukut bo'yicha: O'chirilgan)
  C6 rejimi ^(1-izoh)
  CPU tizim to'xtash holatida C6 rejimiga kirishiga ruxsat berish yoki bermaslikni aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi kamayadi. C6 holati C1ga qaraganda quvvatni tejashning yanada takomillashtirilgan holatidir. (Sukut bo'yicha: Yoqilgan)
  Global C-holatni boshqarish ^(1-izoh)
  CPU C holatlariga kirishiga ruxsat berish yoki bermaslikni aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi kamayadi. (Sukut bo'yicha: Yoqilgan)
  SMT rejimi ^(1-izoh)
  CPU Simultaneous Multi-Threading texnologiyasini yoqish yoki o'chirishga imkon beradi. Ushbu funksiya faqat ko'p protsessorli rejimni qo'llab-quvvatlaydigan operatsion tizimlar uchun ishlaydi. Avto BIOS-ga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Avto)
  Downcore boshqaruvi ^(1-izoh)
  Yoqiladigan CPU yadrolari sonini tanlashga imkon beradi (CPU yadrolari soni CPUga qarab farq qilishi mumkin). Avto BIOS-ga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Avto)
  Ekstremal xotira profili (X.M.P.) ^(2-izoh)
  Yoqilganda xotira unumdorligini oshirish uchun BIOS-ga XMP xotira modulidagi(laridagi) SPD ma'lumotlarini o'qishga imkon beradi.

  O'chirilgan	Ushbu funksiyani o'chiradi. (Sukut bo'yicha)
  Profile1	1-profil sozlamalaridan foydalanadi.
  Profile2 (2-izoh)	2-profil sozlamalaridan foydalanadi.

  Tizim xotirasi multiplikatori
  Tizim xotirasi multiplikatorini o'rnatishga imkon beradi. Avto xotira multiplikatorini xotira SPD ma'lumotlariga muvofiq o'rnatadi. (Sukut bo'yicha: Avto)
  Xotira chastotasi (MHz)
  Birinchi xotira chastotasi qiymati ishlatilayotgan xotiraning normal ish chastotasidir; ikkinchisi Tizim xotirasi multiplikatori sozlamalariga muvofiq avtomatik ravishda sozlanadigan xotira chastotasidir.

• Ilg'or xotira sozlamalari
  Ekstremal xotira profili (X.M.P.) (2-izoh), Tizim xotirasi multiplikatori, Xotira chastotasi (MHz)
  Yuqoridagi sozlamalar Ilg'or chastota sozlamalari menyusidagi bir xil elementlar bilan sinxronlashtirilgan.
  Xotira vaqtini belgilash rejimi
  Qo'lda va Ilg'or qo'lda Channel Interleaving, Rank Interleaving va quyidagi xotira vaqtini belgilash sozlamalarini sozlash imkonini beradi. Variantlar: Avto (sukut bo'yicha), Qo'lda, Ilg'or qo'lda.
  Profil DDR kuchlanishi
  XMP bo'lmagan xotira modulidan foydalanilganda yoki Ekstremal xotira profili (X.M.P.) O'chirilgan holatga o'rnatilganda, qiymat sizning xotira spetsifikatsiyangizga muvofiq ko'rsatiladi. Ekstremal xotira profili (X.M.P.) Profile1 yoki Profile2 holatiga o'rnatilganda, qiymat XMP xotirasidagi SPD ma'lumotlariga muvofiq ko'rsatiladi.
  Kanalni o'zaro bog'lash
  Xotira kanalini o'zaro bog'lashni yoqadi yoki o'chiradi. Yoqilgan tizimga xotira unumdorligi va barqarorligini oshirish uchun xotiraning turli kanallariga bir vaqtning o'zida kirishga imkon beradi. Avto BIOS-ga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Avto)
  Darajani o'zaro bog'lash
  Xotira darajasini o'zaro bog'lashni yoqadi yoki o'chiradi. Yoqilgan tizimga xotira unumdorligi va barqarorligini oshirish uchun xotiraning turli darajalariga bir vaqtning o'zida kirishga imkon beradi. Avto BIOS-ga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Avto)

• A/B kanalining xotira kichik vaqtlarini belgilash
  Ushbu kichik menyu xotiraning har bir kanali uchun xotira vaqtini belgilash sozlamalarini taqdim etadi. Tegishli vaqtni belgilash ekranlari faqat Xotira vaqtini belgilash rejimi Qo'lda yoki Ilg'or qo'lda holatiga o'rnatilganda sozlanishi mumkin. Eslatma: Xotira vaqtlarini o'zgartirgandan so'ng, tizimingiz beqaror bo'lishi yoki ishga tushmasligi mumkin. Agar bu sodir bo'lsa, optimallashtirilgan standartlarni yuklab yoki CMOS qiymatlarini tozalab, platani sukut bo'yicha qiymatlarga qaytaring.

• Ilg'or kuchlanish sozlamalari
  Ushbu kichik menyu CPU, chipset va xotira kuchlanishlarini o'rnatishga imkon beradi.

• Kompyuterning holati
  Korpusning ochilish holatini tiklash

  O'chirilgan	Oldingi shassi buzilishi holati yozuvini saqlaydi yoki o'chiradi. (Sukut bo'yicha)
  Yoqilgan	Oldingi shassi buzilishi holati yozuvini o'chiradi va keyingi yuklashda Korpus ochiq maydoni "Yo'q" ni ko'rsatadi.

  Korpus ochiq
  Ona plata CI sarlavhasiga ulangan shassi buzilishini aniqlash qurilmasining aniqlash holatini ko'rsatadi. Agar tizim shassisining qopqog'i olib tashlansa, ushbu maydon "Ha" ni ko'rsatadi, aks holda "Yo'q" ni ko'rsatadi. Shassi buzilish holati yozuvini tozalash uchun Korpusning ochilish holatini tiklashni Yoqilgan holatiga o'rnating, sozlamalarni CMOS-ga saqlang va keyin tizimni qayta ishga tushiring.
  CPU Vcore/CPU VDDP/DRAM A/B kanali kuchlanishi/+3,3V/+5V/+12V/VCORE SOC
  Joriy tizim kuchlanishlarini ko'rsatadi.

• Turli sozlamalar
  PCIe uyasini konfiguratsiya qilish
  PCI Express uyalarining ishlash rejimini Gen 1, Gen 2 yoki Gen 3 ga o'rnatishga imkon beradi. Haqiqiy ishlash rejimi har bir uyasining apparat spetsifikatsiyasiga bog'liq. Avto BIOS-ga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Avto)
  3DMark01 yaxshilanishi
  Ba'zi eski benchmark ko'rsatkichlarini yaxshilash yoki yo'qligini aniqlashga imkon beradi. (Sukut bo'yicha: O'chirilgan)

• Smart Fan 5 sozlamalari
  Monitor
  Kuzatiladigan maqsadni tanlashga va qo'shimcha sozlashlar kiritishga imkon beradi. (Sukut bo'yicha: CPU FAN)
  Fan tezligini boshqarish
  Fan tezligini boshqarish funksiyasini yoqish yoki yo'qligini aniqlashga va fan tezligini sozlashga imkon beradi.

  Normal	Fanga haroratga qarab turli tezliklarda ishlashga imkon beradi. Tizim talablariga asoslanib, System Information Viewer yordamida fan tezligini sozlashingiz mumkin. (Sukut bo'yicha)
  Silent	Fanga sekin tezlikda ishlashga imkon beradi.
  Manual	Egri chiziqli grafikada fan tezligini boshqarishga imkon beradi.
  Full Speed	Fanga to'liq tezlikda ishlashga imkon beradi.

  Fan boshqaruvida harorat kiritishdan foydalanish
  Fan tezligini boshqarish uchun mos yozuvlar haroratini tanlashga imkon beradi.
  Harorat oralig'i
  Fan tezligini o'zgartirish uchun harorat oralig'ini tanlashga imkon beradi.
  Fan boshqaruv rejimi

  Auto	BIOS-ga o'rnatilgan fanning turini avtomatik ravishda aniqlashga va optimal boshqaruv rejimini o'rnatishga imkon beradi. (Sukut bo'yicha)
  Voltage	Kuchlanish rejimi 3 pinli fan uchun tavsiya etiladi.
  PWM	PWM rejimi 4 pinli fan uchun tavsiya etiladi.

  Harorat
  Tanlangan maqsadli hududning joriy haroratini ko'rsatadi.
  Fan tezligi
  Joriy fan tezligini ko'rsatadi.
  Harorat haqida ogohlantirish
  Harorat uchun ogohlantirish chegarasini o'rnatadi. Harorat chegaradan oshib ketganda, BIOS ogohlantirish tovushini chiqaradi. Variantlar: O'chirilgan (sukut bo'yicha), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
  Fan ishlamay qolishi haqida ogohlantirish
  Agar fan ulanmagan bo'lsa yoki ishlamay qolsa, tizimga ogohlantirish tovushini chiqarishga imkon beradi. Bunday holda, fan holatini yoki fan ulanishini tekshiring. (Sukut bo'yicha: O'chirilgan)

^(Izoh) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud.
^(1-izoh) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud.
^(2-izoh) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessor va xotira modulini o'rnatganingizda mavjud.

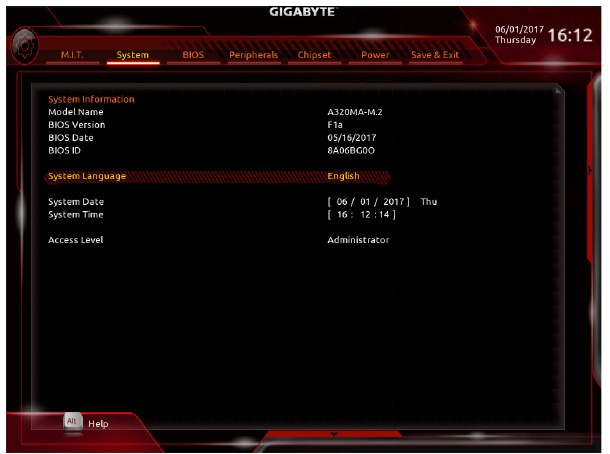

Tizim

Ushbu bo'limda sizning anakart modeli va BIOS versiyasi haqida ma'lumotlar keltirilgan. Shuningdek, BIOS tomonidan foydalaniladigan standart tilni tanlashingiz va tizim vaqtini qo'lda sozlashingiz mumkin.
Tizim tili
BIOS tomonidan foydalaniladigan standart tilni tanlaydi.
Tizim sanasi
Tizim sanasini o'rnatadi. Sana formati hafta (faqat o'qish uchun), oy, sana va yil. Oy, Sana va Yil maydonlari o'rtasida o'tish uchun <Enter> dan va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmalaridan foydalaning.
Tizim vaqti
Tizim vaqtini o'rnatadi. Vaqt formati soat, daqiqa va soniya. Misol uchun, soat 1 p.m. 13:00:00. Soat, Daqiqa va Soniya maydonlari o'rtasida o'tish uchun <Enter> dan va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.
Kirish darajasi
Foydalanilgan parol himoyasining turiga qarab, joriy kirish darajasini ko'rsatadi. (Agar parol o'rnatilmagan bo'lsa, standart Administrator sifatida ko'rsatiladi.) Administrator darajasi BIOS sozlamalariga barcha o'zgartirishlar kiritishga imkon beradi; Foydalanuvchi darajasi faqat ayrim BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi, lekin hammasiga emas.

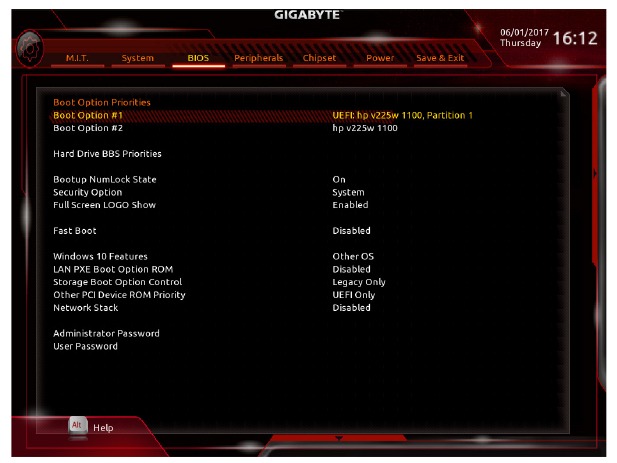

BIOS

Boot Option Priorities (Yuklash parametrlarining ustuvorligi)
Specifies the overall boot order from the available devices. Removable storage devices that support GPT format will be prefixed with "UEFI:" string on the boot device list. To boot from an operating system that supports GPT partitioning, select the device prefixed with "UEFI:" string. Or if you want to install an operating system that supports GPT partitioning such as Windows 7 64-bit, select the optical drive that contains the Windows 7 64-bit installation disk and is prefixed with "UEFI:" string.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Qattiq disk/CD/DVD ROM drayveri/Disket drayveri/Tarmoq qurilmasi BBS ustuvorligi)
Specifies the boot order for a specific device type, such as hard drives, optical drives, floppy disk drives, and devices that support Boot from LAN function, etc. Press <Enter> on this item to enter the submenu that presents the devices of the same type that are connected. This item is present only if at least one device for this type is installed.
Bootup NumLock State (Yuklashda NumLock holati)
Enables or disables Numlock feature on the numeric keypad of the keyboard after the POST. (Default: On)
Security Option (Xavfsizlik opsiyasi)
Specifies whether a password is required every time the system boots, or only when you enter BIOS Setup. After configuring this item, set the password(s) under the Administrator Password/User Password item.

Setup	A password is only required for entering the BIOS Setup program.
System	A password is required for booting the system and for entering the BIOS Setup program. (Default)

Full Screen LOGO Show (To‘liq ekranli LOGO ko‘rsatish)
Allows you to determine whether to display the GIGABYTE Logo at system startup. Disabled skips the GIGABYTE Logo when the system starts up. (Default: Enabled)
Fast Boot (Tezkor yuklash)
Enables or disables Fast Boot to shorten the OS boot process. Ultra Fast provides the fastest bootup speed. (Default: Disabled)
SATA Support (SATA-ni qo'llab-quvvatlash)

All Sata Devices	A ll SATA devices are functional in the operating system and during the POST.
Last Boot HDD Only	Except for the previous boot drive, all SATA devices are disabled before the OS boot process completes. (Default)

This item is configurable only when Fast Boot is set to Enabled or Ultra Fast.
VGA Support (VGA-ni qo'llab-quvvatlash)
Allows you to select which type of operating system to boot.

Auto	Enables legacy option ROM only.
EFI Driver	Enables EFI option ROM. (Default)

This item is configurable only when Fast Boot is set to Enabled or Ultra Fast.
USB Support (USB-ni qo'llab-quvvatlash)

Disabled	All USB devices are disabled before the OS boot process completes.
Full Initial	All USB devices are functional in the operating system and during the POST. (Default)
Partial Initial	Part of the USB devices are disabled before the OS boot process completes.

This item is configurable only when Fast Boot is set to Enabled. This function is disabled when Fast Boot is set to Ultra Fast.
PS2 Devices Support (PS2 qurilmalarini qo'llab-quvvatlash)

Disabled	All PS/2 devices are disabled before the OS boot process completes.
Enabled	All PS/2 devices are functional in the operating system and during the POST. (Default)

This item is configurable only when Fast Boot is set to Enabled. This function is disabled when Fast Boot is set to Ultra Fast.
NetWork Stack Driver Support (Tarmoq stek drayverini qo'llab-quvvatlash)

Disabled	Disables booting from the network. (Default)
Enabled	Enables booting from the network.

This item is configurable only when Fast Boot is set to Enabled or Ultra Fast.
Windows 10 Features (Windows 10 funksiyalari)
Allows you to select the operating system to be installed. (Default: Other OS)
CSM Support (CSM-ni qo'llab-quvvatlash)
Enables or disables UEFI CSM (Compatibility Support Module) to support a legacy PC boot process.

Enabled	Enables UEFI CSM. (Default)
Disabled	Disables UEFI CSM and supports UEFI BIOS boot process only.

This item is configurable only when Windows 10 Features is set to Windows 10 or Windows 10 WHQL.
LAN PXE Boot Option ROM (LAN PXE yuklash opsiyasi ROM)
Allows you to select whether to enable the legacy option ROM for the LAN controller. (Default: Disabled) This item is configurable only when CSM Support is set to Enabled.
Storage Boot Option Control (Xotira yuklash opsiyasini boshqarish)
Allows you to select whether to enable the UEFI or legacy option ROM for the storage device controller.

Disabled	Disables option ROM.
UEFI Only	Enables UEFI option ROM only.
Legacy Only	Enables legacy option ROM only. (Default)

This item is configurable only when CSM Support is set to Enabled.
Other PCI Device ROM Priority (Boshqa PCI qurilmasi ROM ustuvorligi)
Allows you to select whether to enable the UEFI or Legacy option ROM for the PCI device controller other than the LAN, storage device, and graphics controllers.

Disabled	Disables option ROM.
UEFI Only	Enables UEFI option ROM only. (Default)
Legacy Only	Enables legacy option ROM only.

Network Stack (Tarmoq steki)
Disables or enables booting from the network to install a GPT format OS, such as installing the OS from the Windows Deployment Services server. (Default: Disabled)
Ipv4 PXE Support (Ipv4 PXE-ni qo'llab-quvvatlash)
Enables or disables IPv4 PXE Support. This item is configurable only when Network Stack is enabled.
Ipv4 HTTP Support (Ipv4 HTTP-ni qo'llab-quvvatlash)
Enables or disables HTTP boot support for IPv4. This item is configurable only when Network Stack is enabled.
Ipv6 PXE Support (Ipv6 PXE-ni qo'llab-quvvatlash)
Enables or disables IPv6 PXE Support. This item is configurable only when Network Stack is enabled.
Ipv6 HTTP Support (Ipv6 HTTP-ni qo'llab-quvvatlash)
Enables or disables HTTP boot support for IPv6. This item is configurable only when Network Stack is enabled.
Administrator Password (Administrator paroli)
Allows you to configure an administrator password. Press <Enter> on this item, type the password, and then press <Enter>. You will be requested to confirm the password. Type the password again and press <Enter>. You must enter the administrator password (or user password) at system startup and when entering BIOS Setup. Differing from the user password, the administrator password allows you to make changes to all BIOS settings.
User Password (Foydalanuvchi paroli)
Allows you to configure a user password. Press <Enter> on this item, type the password, and then press <Enter>. You will be requested to confirm the password. Type the password again and press <Enter>. You must enter the administrator password (or user password) at system startup and when entering BIOS Setup. However, the user password only allows you to make changes to certain BIOS settings but not all. To cancel the password, press <Enter> on the password item and when requested for the password, enter the correct one first. When prompted for a new password, press <Enter> without entering any password. Press <Enter> again when prompted to confirm.
NOTE: Before setting the User Password, be sure to set the Administrator Password first.

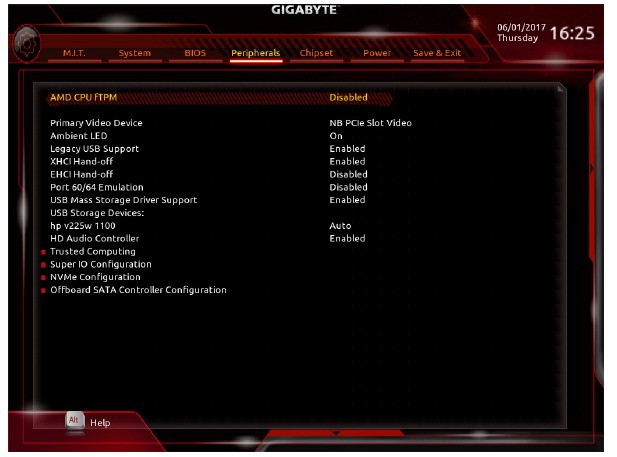

Periferiya qurilmalari

AMD CPU fTPM
AMD CPUda integratsiyalangan TPM 2.0 funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
Primary Video Device ^(Izoh)
O'rnatilgan PCI Express grafik karta yoki bortdagi grafikadan monitor displeyining birinchi ishga tushirilishini belgilaydi.

IGD Video	Bortdagi grafikani birinchi displey sifatida o'rnatadi.
NB PCIe Slot Video	Shimoliy ko'prik tomonidan boshqariladigan PCI Express uyasida PCI Express grafik kartasini birinchi displey sifatida o'rnatadi. (Standart)

Ambient LED
Bortdagi audio LEDni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
Legacy USB Support
MS-DOSda USB klaviatura/sichqonchadan foydalanishga imkon beradi. (Standart: Yoqilgan)
XHCI Hand-off
XHCI Hand-off qo'llab-quvvatlamaydigan operatsion tizim uchun XHCI Hand-off funksiyasini yoqish yoki yo'qligini aniqlaydi. (Standart: Yoqilgan)
EHCI Hand-off
EHCI Hand-off qo'llab-quvvatlamaydigan operatsion tizim uchun EHCI Hand-off funksiyasini yoqish yoki yo'qligini aniqlaydi. (Standart: O'chirilgan)
Port 60/64 Emulation
I/U portlari 64h va 60h emulyatsiyasini yoqadi yoki o'chiradi. Bu MS-DOSda yoki USB qurilmalarini mahalliy qo'llab-quvvatlamaydigan operatsion tizimda USB klaviatura/sichqonchalar uchun to'liq eskirgan qo'llab-quvvatlash uchun yoqilishi kerak. (Standart: O'chirilgan)
USB Mass Storage Driver Support
USB xotira qurilmalari uchun qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
USB Storage Devices
Ulangan USB ommaviy xotira qurilmalari ro'yxatini ko'rsatadi. Bu element faqat USB xotira qurilmasi o'rnatilganda paydo bo'ladi.

• Trusted Computing
  Ishonchli platforma modulini (TPM) yoqadi yoki o'chiradi.
• Super IO Configuration
  Serial Port 1 (Onboard COMA Connector)
  Bortdagi ketma-ket portni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  Serial Port 2 (Onboard COMB Connector)
  Bortdagi ketma-ket portni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  Parallel Port
  Bortdagi parallel portni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• NVMe Configuration
  O'rnatilgan bo'lsa, M.2 NVME PCIe SSD haqida ma'lumotlarni ko'rsatadi.
• OffBoard SATA Controller Configuration
  O'rnatilgan bo'lsa, M.2 PCIe SSD haqida ma'lumotlarni ko'rsatadi.

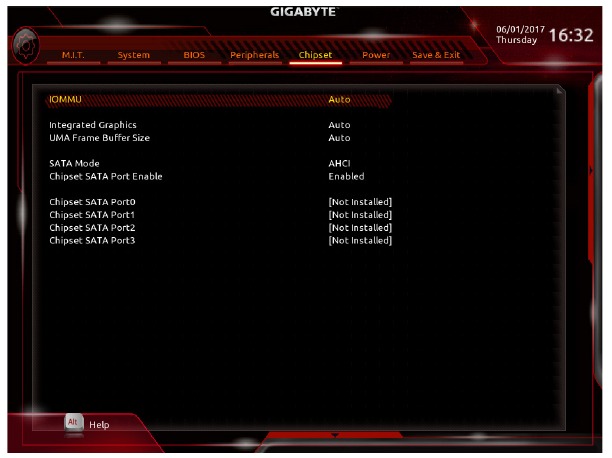

Chipset

IOMMU
AMD IOMMU qo'llab-quvvatlashini yoqadi yoki o'chiradi. (Standart: Avtomatik)
Integrated Graphics ^(Izoh)
Bortdagi grafika funksiyasini yoqadi yoki o'chiradi.

Auto	BIOS grafik karta o'rnatilganligiga qarab bortdagi grafikani avtomatik ravishda yoqadi yoki o'chiradi. (Standart)
Disabled	Bortdagi grafikani o'chiradi.

UMA Frame Buffer Size ^(Izoh)
Frame bufer hajmi - bu faqat bortdagi grafik kontroller uchun ajratilgan tizim xotirasining umumiy miqdori. Misol uchun, MS-DOS displey uchun faqat shu xotiradan foydalanadi. Variantlar: Avtomatik (standart), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Chipsetda integratsiyalangan SATA kontrollerlari uchun RAIDni yoqadi yoki o'chiradi yoki SATA kontrollerlarini AHCI rejimiga sozlaydi.

RAID	SATA kontrolleri uchun RAIDni yoqadi.
AHCI	SATA kontrollerlarini AHCI rejimiga sozlaydi. Advanced Host Controller Interface (AHCI) - bu xotira drayveriga Native Command Queuing va issiq ulash kabi Serial ATAning ilg'or funksiyalarini yoqish imkonini beruvchi interfeys spetsifikatsiyasi. (Standart)

APU SATA Port Enable (M2F_32G Connector)
CPUda integratsiyalangan SATA kontrollerini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Chipsetda integratsiyalangan SATA kontrollerini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
APU SATA Port 0 (M2F_32G Connector)
Ulangan M.2 SATA qurilmasi haqida ma'lumotlarni ko'rsatadi. Ma'lumot faqat M.2 SATA qurilmasi o'rnatilganda paydo bo'ladi.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Ulangan SATA qurilmasi(lari) haqida ma'lumotlarni ko'rsatadi.

^(Izoh) Bu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU o'rnatganingizda mavjud bo'ladi.

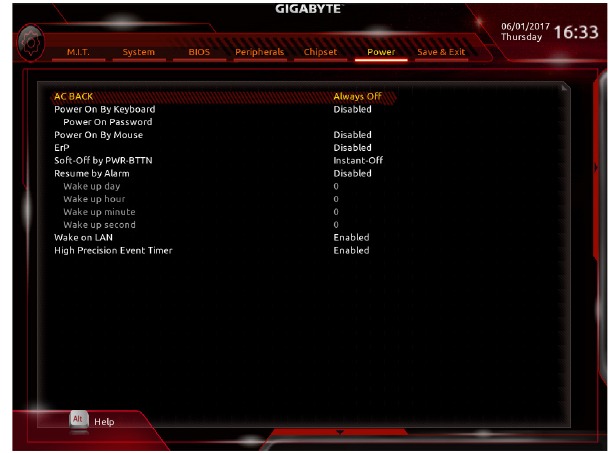

Quvvat

AC BACK
AC quvvati yo'qolganidan keyin tizimning holatini aniqlaydi.

Xotira	AC quvvati qaytgandan so'ng tizim o'zining oxirgi ma'lum uyg'oq holatiga qaytadi.
Doim yoqiq	AC quvvati qaytgandan so'ng tizim yoqiladi.
Doim o'chirilgan	Tizim AC quvvati qaytgandan keyin o'chirilgan holda qoladi. (Standart)

Power On By Keyboard
PS/2 klaviaturasining uyg'otish hodisasi orqali tizimni yoqish imkonini beradi.
Eslatma: Ushbu funksiyadan foydalanish uchun sizga +5VSB simida kamida 1A ta'minlaydigan ATX quvvat manbai kerak bo'ladi.

O'chirilgan	Ushbu funksiyani o'chiradi. (Standart)
Parol	Tizimni yoqish uchun 1~5 ta belgidan iborat parol o'rnating.
Keyboard 98	Tizimni yoqish uchun Windows 98 klaviaturasidagi POWER tugmasini bosing.
Har qanday tugma	Tizimni yoqish uchun istalgan tugmani bosing.

Power On Password
Power On By Keyboard Parolga o'rnatilganda parolni o'rnating. Ushbu elementda <Enter> tugmasini bosing va 5 tagacha belgidan iborat parolni o'rnating, so'ng qabul qilish uchun <Enter> tugmasini bosing. Tizimni yoqish uchun parolni kiriting va <Enter> tugmasini bosing.
Eslatma: Parolni bekor qilish uchun ushbu elementda <Enter> tugmasini bosing. Parol so'ralganda, parol sozlamalarini tozalash uchun parolni kiritmasdan yana <Enter> tugmasini bosing.
Power On By Mouse
PS/2 sichqonchasining uyg'otish hodisasi orqali tizimni yoqish imkonini beradi.
Eslatma: Ushbu funksiyadan foydalanish uchun sizga +5VSB simida kamida 1A ta'minlaydigan ATX quvvat manbai kerak bo'ladi.

O'chirilgan	Ushbu funksiyani o'chiradi. (Standart)
Harakat	Tizimni yoqish uchun sichqonchani harakatlantiring.
Ikki marta bosish	Tizimni yoqish uchun sichqonchaning chap tugmasini ikki marta bosing.

ErP
Tizimning S5 (o'chirish) holatida eng kam quvvat sarflashiga yo'l qo'yish yoki yo'qligini aniqlaydi. Eslatma: Agar ushbu element Yoqilgan qilib o'rnatilsa, quyidagi funksiyalar mavjud bo'lmaydi: Signal bo'yicha tiklash, PME hodisasini uyg'otish, sichqoncha orqali yoqish, klaviatura orqali yoqish va LANda uyg'otish.
Soft-Off by PWR-BTTN
Quvvat tugmasi yordamida MS-DOS rejimida kompyuterni o'chirish usulini sozlaydi.

Tez o'chirish	Quvvat tugmasini bosing va shundan so'ng tizim darhol o'chadi. (Standart)
4 soniya kechikish.	Tizimni o'chirish uchun quvvat tugmasini 4 soniya bosib turing. Agar quvvat tugmasi 4 soniyadan kam bosilsa, tizim to'xtatib turish rejimiga o'tadi.

Resume by Alarm
Tizimni kerakli vaqtda yoqish yoki yo'qligini aniqlaydi. (Standart: O'chirilgan) Agar yoqilgan bo'lsa, sana va vaqtni quyidagicha o'rnating:
Uyg'onish kuni: Tizimni har kuni ma'lum bir vaqtda yoki oyning ma'lum bir kunida yoqing.
Uyg'onish soati/daqiqasi/soniyasi: Tizim avtomatik ravishda yoqiladigan vaqtni o'rnating.
Eslatma: Ushbu funksiyadan foydalanganda, operatsion tizimdan etarli darajada o'chirish yoki AC quvvatini olib tashlashdan saqlaning, aks holda sozlamalar samarali bo'lmasligi mumkin.
Wake on LAN
LANda uyg'otish funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
High Precision Event Timer
Operatsion tizimda High Precision Event Timer (HPET) ni yoqadi yoki o'chiradi. (Standart: Yoqilgan)

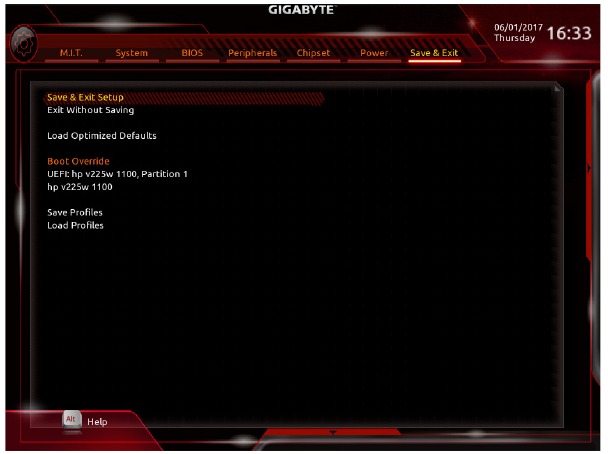

Saqlash va Chiqish

Save & Exit Setup
Ushbu elementda <Enter> tugmasini bosing va Ha ni tanlang. Bu CMOSdagi o'zgarishlarni saqlaydi va BIOS sozlash dasturidan chiqadi. BIOS sozlash asosiy menyusiga qaytish uchun Yo'q ni tanlang yoki <Esc> tugmasini bosing.
Exit Without Saving
Ushbu elementda <Enter> tugmasini bosing va Ha ni tanlang. Bu BIOS sozlashda CMOSga kiritilgan o'zgarishlarni saqlamasdan chiqadi. BIOS sozlash asosiy menyusiga qaytish uchun Yo'q ni tanlang yoki <Esc> tugmasini bosing.
Load Optimized Defaults
Optimal BIOS standart sozlamalarini yuklash uchun ushbu elementda <Enter> tugmasini bosing va Ha ni tanlang. BIOS standart sozlamalari tizimga optimal holatda ishlashga yordam beradi. BIOSni yangilagandan so'ng yoki CMOS qiymatlarini tozalagandan so'ng har doim optimallashtirilgan standartlarni yuklang.
Boot Override
Darhol yuklash uchun qurilmani tanlash imkonini beradi. Tanlagan qurilmangizda <Enter> tugmasini bosing va tasdiqlash uchun Ha ni tanlang. Tizimingiz avtomatik ravishda qayta ishga tushadi va ushbu qurilmadan yuklanadi.
Save Profiles
Ushbu funksiya joriy BIOS sozlamalarini profilga saqlash imkonini beradi. Siz 8 tagacha profil yaratishingiz va Setup Profile 1~ Setup Profile 8 sifatida saqlashingiz mumkin. Yakunlash uchun <Enter> tugmasini bosing. Yoki profilni saqlash qurilmangizga saqlash uchun HDD/FDD/USB-da Select File (Faylni tanlash)ni tanlashingiz mumkin.
Load Profiles
Agar tizimingiz beqaror bo'lib qolsa va siz BIOS standart sozlamalarini yuklagan bo'lsangiz, BIOS sozlamalarini qayta sozlash mashaqqatisiz, oldin yaratilgan profildan BIOS sozlamalarini yuklash uchun ushbu funksiyadan foydalanishingiz mumkin. Avval yuklamoqchi bo'lgan profilni tanlang, so'ng yakunlash uchun <Enter> tugmasini bosing. Avval yaratilgan profilni saqlash qurilmangizdan kiritish uchun HDD/FDD/USB-da Select File (Faylni tanlash)ni tanlashingiz yoki BIOS tomonidan avtomatik ravishda yaratilgan profilni yuklashingiz mumkin, masalan, BIOS sozlamalarini to'g'ri ishlagan oxirgi sozlamalarga qaytarish (oxirgi ma'lum yaxshi yozuv).

RAID to‘plamini sozlash

RAID darajalari

	RAID 0	RAID 1	RAID 10
Qattiq disklarining minimal soni	≥2	2	4
Massiv sig‘imi	Qattiq disklar soni * Eng kichik disk hajmi	Eng kichik disk hajmi	(Qattiq disklar soni/2) * Eng kichik disk hajmi
Nosozliklarga chidamlilik	Yo‘q	Ha	Ha

Boshlashdan oldin quyidagi elementlarni tayyorlang:

• Kamida ikkita SATA qattiq disk yoki M.2 SATA SSD. (Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi).
• Windows o'rnatish diski.
• Anakart drayver diski.
• USB flesh-disk.

SATA kontrollerlarini sozlash

1. Qattiq disklar o‘rnatish
   Qattiq disklar/SSD-larni anakartdagi SATA/M.2 ulagichlariga o‘rnating. So‘ngra quvvat manbaingizdagi quvvat ulagichlarini qattiq disklarga ulang.

2. BIOS sozlamalarida SATA kontroller rejimini sozlash
   Tizim BIOS sozlamalarida SATA kontroller rejimini to‘g‘ri sozlashingizga ishonch hosil qiling.
   Bosqichlar:
   1. Kompyuteringizni yoqing va POST (Power-On Self-Test) paytida BIOS sozlamalariga kirish uchun <Delete> tugmasini bosing. Chipset ostida APU SATA Port Enable va Chipset SATA Port Enable yoqilganligiga ishonch hosil qiling. SATA Mode-ni RAID-ga o'rnating. So'ngra sozlamalarni saqlang va kompyuteringizni qayta ishga tushiring.
   2. Agar siz UEFI RAID-ni sozlamoqchi bo'lsangiz, "C-1" dagi amallarni bajaring. Legacy RAID ROM-ga kirish uchun sozlamalarni saqlang va BIOS sozlamalaridan chiqing. Qo'shimcha ma'lumot olish uchun "C-2" ga qarang.

Ushbu bo‘limda tavsiflangan BIOS sozlash menyulari anakartingiz uchun aniq sozlamalardan farq qilishi mumkin. Ko‘radigan BIOS sozlash menyusi opsiyalari anakartingiz va BIOS versiyasiga bog‘liq bo‘ladi.

3. 1. UEFI RAID konfiguratsiyasi
      Faqat Windows 10 64-bit UEFI RAID konfiguratsiyasini qo'llab-quvvatlaydi.
      Bosqich:
      1. BIOS sozlamalarida BIOS-ga o'ting va Windows 10 Features-ni Windows 10-ga va CSM Support-ni Disabled-ga o'rnating. O'zgarishlarni saqlang va BIOS sozlamalaridan chiqing.
      2. Tizim qayta yuklangandan so'ng, yana BIOS sozlamalariga kiring. So'ngra Peripherals\RAIDXpert2 Configuration Utility kichik menyusiga kiring.
      3. RAIDXpert2 Configuration Utility ekranida Array Management-da <Enter> tugmasini bosib, Create Array ekraniga kiring. So'ngra RAID darajasini tanlang. Qo'llab-quvvatlanadigan RAID darajalari RAID 0, RAID 1 va RAID 10-ni o'z ichiga oladi (mavjud tanlovlar o'rnatilgan qattiq disklar soniga bog'liq). Keyin Select Physical Disks-da <Enter> tugmasini bosib, Select Physical Disks ekraniga kiring.
      4. Select Physical Disks ekranida RAID massiviga kiritiladigan qattiq disklarni tanlang va ularni Enabled-ga o'rnating. Keyin pastga yo'naltirilgan strelka tugmasidan foydalanib, Apply Changes-ga o'ting va <Enter> tugmasini bosing. So'ngra oldingi ekraniga qayting va Array Size, Array Size Unit, Read Cache Policy va Write Cache Policy-ni o'rnating.
      5. Sig'imni o'rnatgandan so'ng, Create Array-ga o'ting va boshlash uchun <Enter> tugmasini bosing.
      6. Tugatgandan so'ng, siz Array Management ekraniga qaytarilasiz. Manage Array Properties ostida siz yangi RAID ovozini va RAID darajasi, massiv nomi, massiv sig'imi va boshqalar haqida ma'lumotni ko'rishingiz mumkin.
   2. Legacy RAID ROM-ni sozlash
      RAID massivini sozlash uchun legacy RAID BIOS sozlash utility-ga kiring. Ushbu bosqichni o'tkazib yuboring va RAID bo'lmagan konfiguratsiya uchun Windows operatsion tizimini o'rnatishni davom eting.
      Bosqich:

1. POST xotira testi boshlanganidan keyin va operatsion tizimni yuklash boshlanishidan oldin, "Press <Ctrl-R> to Configure" degan xabarni qidiring. RAID BIOS sozlash utility-ga kirish uchun <Ctrl> + <R> tugmalarini bosing.
2. Yangi massiv yaratish uchun Create Array opsiyasida <Enter> tugmasini bosing.
3. Tanlash satri ekranning o'ng tomonidagi Disks bo'limiga o'tadi. RAID massiviga kiritiladigan qattiq disklarni tanlang. Qattiq diskni tanlash uchun yuqori yoki pastga yo'naltirilgan strelka tugmasidan foydalaning va <Insert> tugmasini bosing. Tanlangan qattiq disk yashil rangda ko'rsatiladi. Barcha qattiq disklardan foydalanish uchun shunchaki barchasini tanlash uchun <A> tugmasini bosing. Keyin <Enter> tugmasini bosing va tanlash satri ekranning chap tomonidagi User Input bo'limiga o'tadi.
4. Avval RAID rejimini tanlang va <Enter> tugmasini bosing. Mavjud tanlovlar o'rnatilgan qattiq disklar soniga bog'liq. So'ngra massiv hajmini belgilash uchun ekrandagi ko'rsatmalarga amal qiling. Maksimal ruxsat etilgan hajmdan foydalanish uchun All available space-ni tanlashingiz yoki hajmni sozlash uchun yuqori yoki pastga yo'naltirilgan strelka tugmasidan foydalanishingiz va <Enter> tugmasini bosishingiz mumkin.
5. Kesh rejimini tanlang. Opsiyalarga Read/Write, Read Only va None kiradi. So'ngra davom etish uchun <Enter> tugmasini bosing.
6. Nihoyat, "Confirm Creation of Array" degan xabar paydo bo'ladi. Tasdiqlash uchun <C> tugmasini bosing yoki <Esc> tugmasini bossangiz oldingi ekraniga qaytasiz.
7. Tugatgandan so'ng, asosiy ekranda yangi massivni ko'rasiz. RAID BIOS utility-dan chiqish uchun <Esc> tugmasini bosing va keyin tasdiqlash uchun <C> tugmasini bosing.

SATA RAID/AHCI drayveri va operatsion tizimini o‘rnatish
BIOS sozlamalari to‘g‘ri bo‘lsa, operatsion tizimini o‘rnatishga tayyorsiz.

Operatsion tizimini o‘rnatish
Ba'zi operatsion tizimlar SATA RAID/AHCI drayverini o'z ichiga olganligi sababli, Windows o'rnatish jarayonida alohida RAID/AHCI drayverini o'rnatishingiz shart emas. Operatsion tizimi o'rnatilgandan so'ng, tizim ishlashi va mosligini ta'minlash uchun "Xpress Install" yordamida anakart drayver diskidagi barcha kerakli drayverlarni o'rnatishni tavsiya qilamiz. Agar o'rnatiladigan operatsion tizim OS o'rnatish jarayonida qo'shimcha SATA RAID/AHCI drayverini taqdim etishingizni talab qilsa, quyidagi amallarga murojaat qiling:

1. Drayver diskidagi \Boot papkasidagi Hw10 papkasini USB flesh-diskingizga nusxalash.
2. Windows o'rnatish diskidan yuklang va standart OS o'rnatish amallarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse-ni tanlang.
3. USB flesh-diskni joylashtiring va keyin drayver joylashuviga o'ting. Drayverning joylashuvi quyidagicha: \Hw10\RAID\x64
4. Avval AMD-RAID Bottom Device-ni tanlang va drayverni yuklash uchun Next-ni bosing. So'ngra AMD-RAID Controller-ni tanlang va drayverni yuklash uchun Next-ni bosing. Nihoyat, OS o'rnatishni davom eting.

RAID massivini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

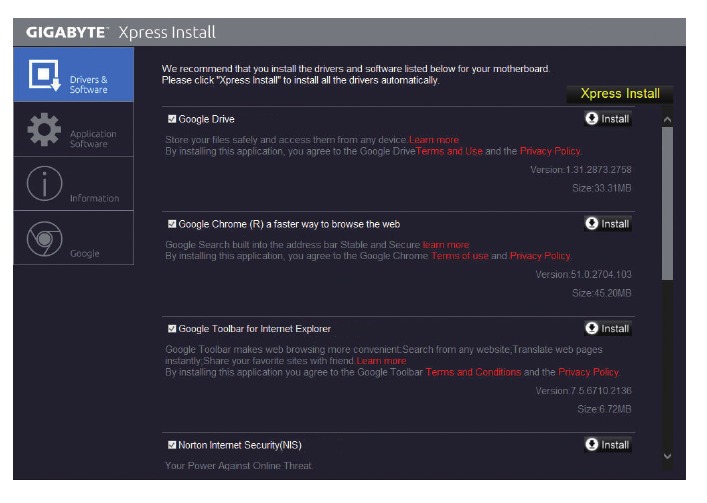

Drayverlarni o‘rnatish

• Drayverlarni o‘rnatishdan oldin, avval operatsion tizimini o‘rnating. (Quyidagi ko‘rsatmalar misol sifatida Windows 10 operatsion tizimidan foydalanadi.)
• Operatsion tizimini o‘rnatgandan so‘ng, anakart drayver diskini optik drayvingizga joylashtiring. Ekranning yuqori o‘ng burchagidagi "Tap to choose what happens with this disc" (Ushbu disk bilan nima sodir bo‘lishini tanlash uchun bosing) xabarini bosing va "Run Run.exe" (Run.exe-ni ishga tushirish)-ni tanlang. (Yoki Mening kompyuterimga o‘ting, optik drayvni ikki marta bosing va Run.exe dasturini ishga tushiring.)

"Xpress Install" avtomatik ravishda tizimingizni skanerlaydi va keyin o'rnatish tavsiya etiladigan barcha drayverlarni ro'yxatga oladi. Siz Xpress Install tugmasini bosishingiz mumkin va "Xpress Install" tanlangan barcha drayverlarni o'rnatadi. Yoki strelkani bosing kerakli drayverlarni alohida o‘rnatish uchun belgisini bosing.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Audio dasturiy ta'minotini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Biz bilan bog‘lanish
GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tayvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va texnik bo'lmagan yordam (savdo/marketing): http://esupport.gigabyte.com
Veb-manzil (inglizcha): http://www.gigabyte.com
Veb-manzil (xitoycha): http://www.gigabyte.tw

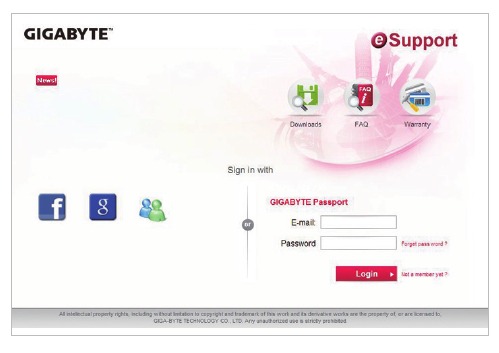

• GIGABYTE eSupport
  Texnik yoki texnik bo'lmagan (savdo/marketing) savolni yuborish uchun quyidagi manzilga o'ting: http://esupport.gigabyte.com


Anakart reviziyangizni aniqlash
Anakartingizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" anakartning reviziyasi 1.0 ekanligini bildiradi. Anakart BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumot izlashda anakart reviziyangizni tekshiring.
Misol:

Qo'shimcha mahsulot tafsilotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Mualliflik huquqi
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Barcha huquqlar himoyalangan. Ushbu qo'llanmada tilga olingan savdo belgilari o'z egalariga qonuniy ravishda ro'yxatdan o'tgan.

Havolalar

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE GA-A320MA-M.2 - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
