GIGABYTE GA-A320MA-M.2 - Anakart Kılavuzu

İçerikler

1 GA-A320MA-M.2 Anakart Yerleşimi
2 Donanım Kurulumu
3 BIOS Kurulumu
4 Bir RAID Seti Yapılandırma
5 Sürücü Yüklemesi
6 Referanslar
7 Kılavuzu indir
8 Diğer Dillerde

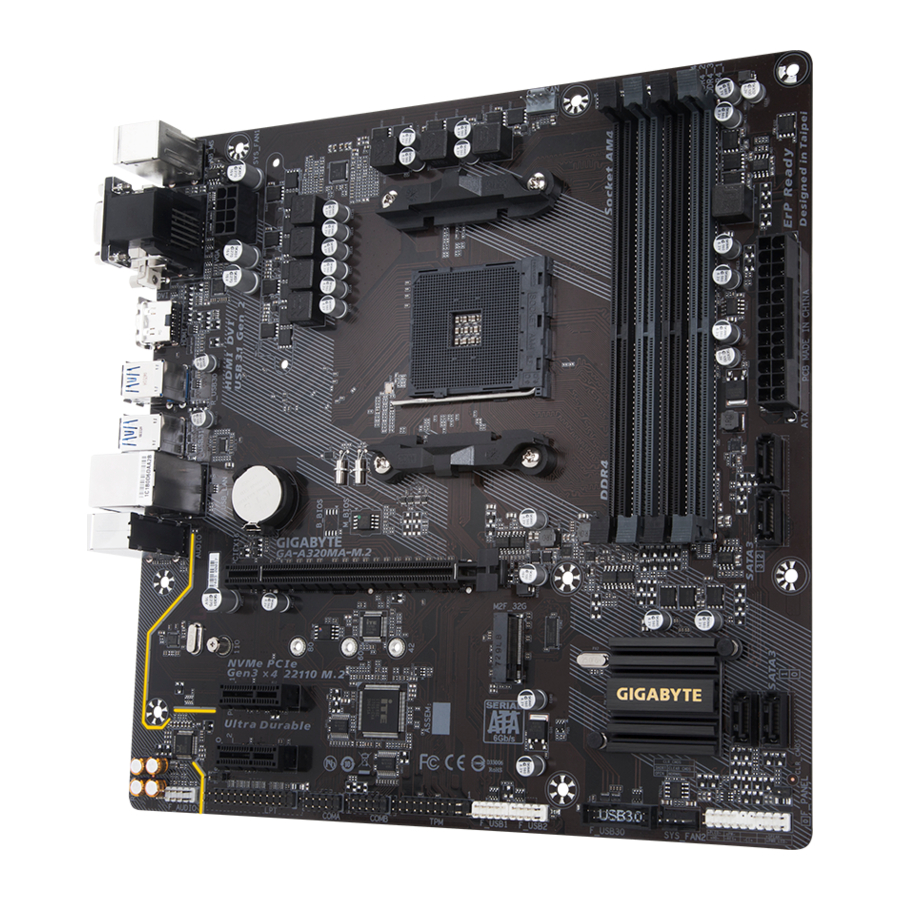

GA-A320MA-M.2 Anakart Yerleşimi

Kutu İçeriği

GA-A320MA-M.2 anakart
Anakart sürücü diski
Kullanım Kılavuzu
İki SATA kablosu
G/Ç Kalkanı

* Yukarıdaki kutu içeriği yalnızca referans amaçlıdır ve asıl öğeler elde ettiğiniz ürün paketine bağlı olacaktır.
Kutu içeriği önceden bildirilmeksizin değiştirilebilir.

Donanım Kurulumu

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu hasar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, lütfen kullanım kılavuzunu dikkatlice okuyun ve şu prosedürleri izleyin:

Kurulumdan önce, kasanın anakart için uygun olduğundan emin olun.
Kurulumdan önce, anakart S/N (Seri Numarası) etiketini veya satıcınız tarafından sağlanan garanti etiketini çıkarmayın veya kırmayın. Bu etiketler garanti doğrulaması için gereklidir.
Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce her zaman güç kablosunu prizden çekerek AC gücünü kesin.
Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken, sıkıca ve güvenli bir şekilde bağlandıklarından emin olun.
Anakartı tutarken, herhangi bir metal uca veya konektöre dokunmaktan kaçının.
Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve statik elektriği gidermek için önce bir metal nesneye dokunun.
Anakartı takmadan önce, lütfen antistatik bir pedin üzerine veya bir elektrostatik koruma kabı içinde bulundurun.
Güç kaynağı kablosunu anakarttan bağlamadan veya çıkarmadan önce, güç kaynağının kapatıldığından emin olun.
Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
Anakartın hasar görmesini önlemek için, vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
Anakartın üzerinde veya bilgisayar kasasının içinde kalmış vida veya metal bileşen olmadığından emin olun.
Bilgisayar sistemini düz olmayan bir yüzeye koymayın.
Bilgisayar sistemini yüksek sıcaklıkta veya ıslak bir ortama koymayın.
Kurulum işlemi sırasında bilgisayarın gücünü açmak, sistem bileşenlerine zarar verebileceği gibi kullanıcıya da fiziksel zarar verebilir.
Herhangi bir kurulum adımı hakkında emin değilseniz veya ürünün kullanımıyla ilgili bir sorununuz varsa, lütfen sertifikalı bir bilgisayar teknisyenine danışın.
Bir adaptör, uzatma güç kablosu veya güç şeridi kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışmayı unutmayın.

Ürün Özellikleri

CPU	AM4 Soket: AMD Ryzen ™ işlemci AMD 7. Nesil A serisi/Athlon ™ işlemciler (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
Yonga Seti	AMD A320
Bellek	64 GB'a kadar sistem belleğini destekleyen 4 x DDR4 DIMM soket Çift kanal bellek mimarisi DDR4 2667 ^(Not)/2400/2133 MHz bellek modülleri için destek ECC Olmayan arabellekli DIMM 1Rx8/2Rx8 bellek modülleri için destek (ECC olmayan modda çalışır) ECC Olmayan arabellekli DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri için destek Extreme Memory Profile (XMP) bellek modülleri için destek (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Yerleşik Grafik	Tümleşik Grafik İşlemcisi: Maksimum 1920x1200@60 Hz çözünürlüğü destekleyen 1 x D-Sub bağlantı noktası Maksimum 1920x1200@60 Hz çözünürlüğü destekleyen 1 x DVI-D bağlantı noktası * DVI-D bağlantı noktası, adaptör aracılığıyla D-Sub bağlantısını desteklemez. Maksimum 4096x2160@24 Hz çözünürlüğü destekleyen 1 x HDMI bağlantı noktası * HDMI 1.4 sürümü için destek. Aynı anda 3 ekrana kadar destek Maksimum paylaşımlı bellek 2 GB
Ses	Realtek ® ALC887 codec Yüksek Tanımlı Ses 2/4/5.1/7.1 kanallı * 7.1 kanallı sesi yapılandırmak için bir HD ön panel ses modülü kullanmanız ve ses sürücüsü aracılığıyla çok kanallı ses özelliğini etkinleştirmeniz gerekir. S/PDIF Çıkışı için destek
LAN	Realtek ® GbE LAN çipi (10/100/1000 Mbit)
Genişletme Yuvaları	x16'da çalışan 1x PCI Express x16 yuvası (PCIEX16) ^(Not) (PCIEX16 yuvası, PCI Express 3.0 standardına uygundur.) 2x PCI Express x1 yuvası (PCIEX1 yuvaları, PCI Express 2.0 standardına uygundur.)
Depolama Arayüzü	1 x M.2 konektörü (Soket 3, M anahtarı, tip 2242/2260/2280/22110 SATA ve PCIe x4 ^(Not) /x2 SSD desteği) 4 x SATA 6Gb/s konektörü RAID 0, RAID 1 ve RAID 10 için destek
USB	Yonga Seti: Arka panelde 1 x USB 3.1 Gen 2 Type-A bağlantı noktası (kırmızı) 2 x USB 3.1 Gen 1 bağlantı noktası (dahili USB başlığı aracılığıyla kullanılabilir) 6 x USB 2.0/1.1 bağlantı noktası (arka panelde 2 bağlantı noktası, dahili USB başlıkları aracılığıyla 4 bağlantı noktası kullanılabilir) CPU: Arka panelde 3 x USB 3.1 Gen 1 bağlantı noktası
Dahili Konnektörler	1 x 24-pin ATX ana güç konektörü 1 x 8-pin ATX 12V güç konektörü 1 x M.2 Soket 3 konektörü 4 x SATA 6Gb/s konektörü 1 x CPU fan başlığı 2 x sistem fanı başlığı 1 x ön panel başlığı 1 x ön panel ses başlığı 1 x S/PDIF Çıkış başlığı 1 x USB 3.1 Gen 1 başlığı 2 x USB 2.0/1.1 başlığı 1 x Trusted Platform Module (TPM) başlığı 2 x seri bağlantı noktası başlığı 1 x paralel bağlantı noktası başlığı 1 x Clear CMOS atlama teli
Arka Panel Konnektörleri	1 x PS/2 fare bağlantı noktası 1 x PS/2 Klavye bağlantı noktası 1 x D-Sub bağlantı noktası 1 x DVI-D bağlantı noktası 1 x HDMI bağlantı noktası Arka panelde 1 x USB 3.1 Gen 2 Type-A bağlantı noktası (kırmızı) 3 x USB 3.1 Gen 1 bağlantı noktası 2 x USB 2.0/1.1 bağlantı noktası 1 x RJ-45 bağlantı noktası 3 x ses jakı (Hat Girişi, Hat Çıkışı, Mikrofon Girişi)
G/Ç Denetleyici	iTE ® G/Ç Denetleyici Çipi
Donanım İzleme	Voltaj algılama Sıcaklık algılama Fan hızı algılama Aşırı ısınma uyarısı Fan arızası uyarısı Fan hızı kontrolü * Fan hızı kontrol fonksiyonunun desteklenip desteklenmediği, taktığınız fana bağlı olacaktır.
BIOS	1 x 128 Mbit flaş Lisanslı AMI UEFI BIOS kullanımı PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz Özellikler	APP Center için destek * APP Center'daki mevcut uygulamalar anakart modeline göre değişiklik gösterebilir. Her uygulamanın desteklenen işlevleri de anakart özelliklerine bağlı olarak değişebilir. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Q-Flash için destek Xpress Install için destek
Birlikte Verilen Yazılım	Norton ® Internet Security (OEM sürümü) cFosSpeed
İşletim Sistemi	Windows 10 64-bit için destek Windows 7 64-bit için destek * Lütfen GIGABYTE'ın web sitesinden "Windows USB Kurulum Aracı"nı indirin ve Windows 7'yi kurmadan önce kurun.
Form Faktörü	Micro ATX Form Faktörü; 24,4 cm x 24,4 cm

^(Not) Gerçek destek CPU'ya göre değişebilir.

* GIGABYTE, ürün özelliklerinde ve ürünle ilgili bilgilerde önceden haber vermeksizin değişiklik yapma hakkını saklı tutar.

CPU, bellek modülleri, SSD'ler ve M.2 cihazlarının destek listeleri için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE'ın web sitesindeki Destek\Yardımcı Program Listesi sayfasını ziyaret edin.

CPU'yu Takma

dikkat CPU'yu takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın CPU'yu desteklediğinden emin olun. (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
CPU'nun bir numaralı pinini bulun. CPU yanlış yönlendirilirse takılamaz.
CPU yüzeyine eşit ve ince bir termal gres tabakası uygulayın.
CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde CPU'nun aşırı ısınması ve hasar görmesi meydana gelebilir.
CPU ana frekansını CPU özelliklerine göre ayarlayın. Çevre birimleri için standart gereksinimleri karşılamadığından, sistem veri yolu frekansının donanım özelliklerinin ötesinde ayarlanması önerilmez. Frekansı standart özelliklerin ötesinde ayarlamak istiyorsanız, lütfen CPU, grafik kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU'yu Takma
CPU soketinin ve CPU'nun bir numaralı pinini (küçük bir üçgenle gösterilir) bulun.

Belleği Takma

dikkat Belleği takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın belleği desteklediğinden emin olun. Aynı kapasiteye, markaya, hıza ve çiplerdeki belleğin kullanılması önerilir. (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
Bellek modülleri hatasız bir tasarıma sahiptir. Bir bellek modülü yalnızca tek yönde takılabilir. Belleği takamıyorsanız, yönü değiştirin.

Çift Kanal Bellek Yapılandırması
Bu anakart dört bellek soketi sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra, BIOS belleğin özelliklerini ve kapasitesini otomatik olarak algılar. Çift Kanal bellek modunu etkinleştirmek, orijinal bellek bant genişliğini iki katına çıkarır. Dört bellek soketi iki kanala ayrılmıştır ve her kanalda aşağıdaki gibi iki bellek soketi vardır:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3
Donanım kurulumuyla ilgili ayrıntılar için GIGABYTE'ın web sitesini ziyaret edin.

Çift Kanal Bellek Yapılandırmaları Tablosu:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Modül	- -	DS/SS	- -	DS/SS
2 Modül	DS/SS	- -	DS/SS	- -
4 Modül	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Tek Taraflı, DS=Çift Taraflı, "- -"=Bellek Yok)

CPU sınırlamaları nedeniyle, belleği Çift Kanal modunda takmadan önce aşağıdaki yönergeleri okuyun.

Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
İki veya dört bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasiteye, markaya, hıza ve çiplerdeki belleğin kullanılması ve aynı renkli soketlere takılması önerilir. Optimum performans için, iki bellek modülüyle Çift Kanal modunu etkinleştirirken, bunları DDR4_1 ve DDR4_2 soketlerine takmanızı öneririz.

Bir Genişletme Kartı Takma

dikkat Bir genişletme kartı takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın genişletme kartını desteklediğinden emin olun. Genişletme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
Donanım hasarını önlemek için bir genişletme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.

Arka Panel Konnektörleri

PS/2 Klavye ve PS/2 Fare Bağlantı Noktası
Bir PS/2 fareyi bağlamak için üst bağlantı noktasını (yeşil) ve bir PS/2 klavyeyi bağlamak için alt bağlantı noktasını (mor) kullanın.
D-Sub Bağlantı Noktası
D-Sub bağlantı noktası, 15 pinli bir D-Sub konnektörünü destekler ve maksimum 1920x1200@60 Hz çözünürlüğü destekler (desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır). Bu bağlantı noktasına D-Sub bağlantısını destekleyen bir monitör bağlayın.
DVI-D Bağlantı Noktası ^(Not)
DVI-D bağlantı noktası DVI-D özelliğine uygundur ve maksimum 1920x1200@60 Hz çözünürlüğü destekler (desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır). Bu bağlantı noktasına DVI-D bağlantısını destekleyen bir monitör bağlayın.
HDMI Bağlantı Noktası

HDMI bağlantı noktası HDCP uyumludur ve Dolby TrueHD ve DTS HD Master Audio formatlarını destekler. Ayrıca 192 KHz/24bit 8 kanallı LPCM ses çıkışını da destekler. HDMI destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@24 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.

HDMI cihazını taktıktan sonra, varsayılan ses çalma cihazını HDMI olarak ayarladığınızdan emin olun. (Öğe adı işletim sisteminize göre farklılık gösterebilir.)
Üçlü ekran yapılandırması kurmak için, önce işletim sistemine anakart sürücülerini yüklemeniz gerekir.

USB 3.1 Gen 1 Bağlantı Noktası
USB 3.1 Gen 1 bağlantı noktası USB 3.1 Gen 1 özelliğini destekler ve USB 2.0 özelliğiyle uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
USB 3.1 Gen 2 Type-A Bağlantı Noktası (Kırmızı)
USB 3.1 Gen 2 Type-A bağlantı noktası USB 3.1 Gen 2 özelliğini destekler ve USB 3.1 Gen 1 ve USB 2.0 özellikleriyle uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
RJ-45 LAN Bağlantı Noktası
Gigabit Ethernet LAN bağlantı noktası, 1 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.

Bağlantı/Hız LED'i:

Durum Açıklama

Turuncu 1 Gbps veri hızı

Yeşil 100 Mbps veri hızı

Kapalı 10 Mbps veri hızı

Etkinlik LED'i:

Durum Açıklama

Yanıp Sönüyor Veri iletimi veya alımı gerçekleşiyor

Kapalı Veri iletimi veya alımı gerçekleşmiyor
USB 2.0/1.1 Bağlantı Noktası
USB bağlantı noktası USB 2.0/1.1 özelliğini destekler. Bu bağlantı noktasını USB cihazları için kullanın.
Hat Girişi (Mavi)
Hat girişi jakı. Bu ses jakını optik sürücü, walkman vb. gibi hat girişi cihazları için kullanın.
Hat Çıkışı (Yeşil)
Hat çıkışı jakı. Bu ses jakını bir kulaklık veya 2 kanallı hoparlör için kullanın. Bu jak, 4/5.1/7.1 kanallı bir ses yapılandırmasında ön hoparlörleri bağlamak için kullanılabilir.
Mikrofon Girişi (Pembe)
Mikrofon girişi jakı.

7.1 kanallı sesi yapılandırmak için, bir HD ön panel ses modülü kullanmanız ve ses sürücüsü aracılığıyla çok kanallı ses özelliğini etkinleştirmeniz gerekir. Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

dikkat

Bir arka panel konnektörüne bağlı kabloyu çıkarırken, önce kabloyu cihazınızdan çıkarın ve ardından anakarttan çıkarın.
Kabloyu çıkarırken, konnektörden düz bir şekilde çekin. Kablo konnektörünün içinde elektrik kısa devresini önlemek için yan yana sallamayın.

^(Not)DVI-D bağlantı noktası, adaptörle D-Sub bağlantısını desteklemez.

Dahili Konnektörler

ATX_12V
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
COMA/COMB
LPT
F_USB30
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

dikkat Harici cihazları bağlamadan önce aşağıdaki yönergeleri okuyun:

Öncelikle cihazlarınızın bağlamak istediğiniz konektörlerle uyumlu olduğundan emin olun.
Cihazları kurmadan önce cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
Cihazı kurduktan ve bilgisayarı açmadan önce cihaz kablosunun anakart üzerindeki konektöre güvenli bir şekilde takıldığından emin olun.

1/2) ATX_12V/ATX (2x4 12V Güç Konnektörü ve 2x12 Ana Güç Konnektörü)
Güç konnektörünün kullanımıyla, güç kaynağı anakart üzerindeki tüm bileşenlere yeterli ve kararlı gücü sağlayabilir. Güç konnektörünü bağlamadan önce, güç kaynağının kapalı olduğundan ve tüm cihazların düzgün şekilde kurulduğundan emin olun. Güç konnektörü hatasız bir tasarıma sahiptir. Güç kaynağı kablosunu güç konnektörüne doğru yönde bağlayın. 12V güç konnektörü temel olarak CPU'ya güç sağlar. 12V güç konnektörü bağlı değilse, bilgisayar başlamaz.

Genişletme gereksinimlerini karşılamak için, yüksek güç tüketimine dayanabilen bir güç kaynağı kullanılması önerilir (500W veya daha yüksek). Gerekli gücü sağlamayan bir güç kaynağı kullanılırsa, sonuç kararsız veya başlatılamayan bir sisteme yol açabilir.

Pin No.	Tanım	Pin No.	Tanım
1	GND (Yalnızca 2x4-pin 12V için)	5	+12V (Yalnızca 2x4-pin 12V için)
2	GND (Yalnızca 2x4-pin 12V için)	6	+12V (Yalnızca 2x4-pin 12V için)
3	GND	7	+12V
4	GND	8	+12V

Pin No.	Tanım	Pin No. Tanım	Tanım
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumuşak Açma/Kapama)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (bekleme +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Yalnızca 2x12-pin ATX için)	23	+5V (Yalnızca 2x12-pin ATX için)
12	3.3V (Yalnızca 2x12-pin ATX için)	24	GND (Yalnızca 2x12-pin ATX için)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4 pinlidir. Çoğu fan başlığı hatasız bir takma tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konnektör teli topraklama telidir). Hız kontrol işlevi, fan hızı kontrol tasarımına sahip bir fan kullanılmasını gerektirir. Optimum ısı dağılımı için, kasaya bir sistem fanı takılması önerilir.

Pin No.	Tanım
1	GND
2	Voltaj Hızı Kontrolü
3	Algılama
4	PWM Hız Kontrolü

dikkat

CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, CPU'ya zarar verebilir veya sistemin kilitlenmesine neden olabilir.
Bu fan başlıkları, yapılandırma jumper blokları değildir. Başlıklara bir jumper kapağı yerleştirmeyin.

SATA3 0/1/2/3 (SATA 6Gb/s Konnektörleri)
SATA konnektörleri SATA 6Gb/s standardına uygundur ve SATA 3Gb/s ve SATA 1.5Gb/s standardıyla uyumludur. Her SATA konnektörü tek bir SATA cihazını destekler. SATA konnektörleri RAID 0, RAID 1 ve RAID 10'u destekler. Bir RAID dizisi yapılandırma talimatları için "Bir RAID Seti Yapılandırma" bölümüne bakın.

Pin No. Tanım

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (M.2 Soket 3 Konnektörü)
M.2 konnektörü, M.2 SATA SSD'leri ve M.2 PCIe SSD'leri destekler ve SATA RAID yapılandırmasını destekler. Bir RAID dizisi oluşturmak için bir M.2 PCIe SSD'nin kullanılamayacağını lütfen unutmayın. Bir RAID dizisi yapılandırma talimatları için "Bir RAID Seti Yapılandırma" bölümüne bakın.

Bir M.2 SSD'yi M.2 konnektörüne doğru şekilde takmak için aşağıdaki adımları izleyin.
1. Anakarttan vidayı ve somunu sökmek için bir tornavida kullanın. Takılacak M.2 SSD için uygun montaj deliğini bulun ve ardından önce somunu vidalayın.
2. M.2 SSD'yi konektöre açılı olarak kaydırın.
3. M.2 SSD'yi aşağı doğru bastırın ve ardından vidayla sabitleyin.

  Takılacak M.2 SSD için uygun deliği seçin ve vidayı ve somunu tekrar sıkın.

SPDIF_O (S/PDIF Çıkış Başlığı)
Bu başlık, dijital S/PDIF Çıkışını destekler ve anakartınızdan grafik kartları ve ses kartları gibi belirli genişletme kartlarına dijital ses çıkışı için bir S/PDIF dijital ses kablosu (genişletme kartları tarafından sağlanır) bağlar. Örneğin, bazı grafik kartları, bir HDMI ekranı grafik kartına bağlamak ve aynı anda HDMI ekrandan dijital ses çıkışı almak istiyorsanız, anakartınızdan grafik kartınıza dijital ses çıkışı için bir S/PDIF dijital ses kablosu kullanmanızı gerektirebilir. S/PDIF dijital ses kablosunu bağlama hakkında bilgi için, genişletme kartınızın kılavuzunu dikkatlice okuyun.

Pin No. Tanım

1 SPDIFO

2 GND

F_PANEL (Ön Panel Başlığı)
Güç anahtarını, sıfırlama anahtarını, hoparlörü, kasa izinsiz giriş anahtarını/sensörünü ve kasadaki sistem durumu göstergesini aşağıdaki pin atamalarına göre bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.
- PLED/PWR_LED (Güç LED'i):

  Sistem Durumu LED

  S0 Açık

  S3/S4/S5 Kapalı

  Kasanın ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapalıyken (S5) LED söner. S S
- PW (Güç Anahtarı):
  Kasanın ön panelindeki güç anahtarına bağlanır. Güç anahtarını kullanarak sisteminizi kapatma şeklini yapılandırabilirsiniz (daha fazla bilgi için "BIOS Kurulumu", "Güç" bölümüne bakın).
- SPEAK (Hoparlör): Kasanın ön panelindeki hoparlöre bağlanır. Sistem, bir bip sesi çıkararak sistem başlatma durumunu bildirir. Sistem başlatılırken herhangi bir sorun algılanmazsa tek bir kısa bip sesi duyulur.
- HD (Sabit Sürücü Etkinlik LED'i): Kasanın ön panelindeki sabit sürücü etkinlik LED'ine bağlanır. Sabit sürücü veri okurken veya yazarken LED yanar.
- RES (Sıfırlama Anahtarı): Kasanın ön panelindeki sıfırlama anahtarına bağlanır. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştirilemezse bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
- CI (Kasa İzinsiz Giriş Başlığı): Kasa kapağının çıkarılıp çıkarılmadığını algılayabilen kasadaki kasa izinsiz giriş anahtarına/sensörüne bağlanır. Bu işlev, kasa izinsiz giriş anahtarı/sensörü olan bir kasa gerektirir.
- NC: Bağlantı Yok.

  Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinlik LED'i, hoparlör vb. öğelerden oluşur. Kasanızın ön panel modülünü bu başlığa bağlarken kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.

F_AUDIO (Ön Panel Ses Başlığı)
Ön panel ses başlığı, Intel High Definition Audio'yu (HD) destekler. Kasanızın ön panel ses modülünü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ile anakart başlığı arasındaki yanlış bağlantı, cihazın çalışmamasına ve hatta zarar görmesine neden olur.

Pin Numarası Tanım

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Pin Yok

9 LINE2_L

10 Sense

Bazı kasalar, her kabloda tek bir fiş yerine ayrılmış konektörlere sahip bir ön panel ses modülü sağlar. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen kasa üreticisine başvurun.

COMA/COMB (Seri Port Başlıkları)
COM başlığı, isteğe bağlı bir COM port kablosu aracılığıyla bir seri port sağlayabilir. İsteğe bağlı COM port kablosunu satın almak için lütfen yerel satıcınızla iletişime geçin.

Pin Numarası Tanım Pin Numarası Tanım

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Pin Yok

LPT (Paralel Port Başlığı)
LPT başlığı, isteğe bağlı bir LPT port kablosu aracılığıyla bir paralel port sağlayabilir. İsteğe bağlı LPT port kablosunu satın almak için lütfen yerel satıcınızla iletişime geçin.

Pin Numarası	Tanım	Pin Numarası	Tanım	Pin Numarası	Tanım
1	STB-	10	GND	19	ACK-
2	AFD-	11	PD4	20	GND
3	PD0	12	GND	21	BUSY
4	ERR-	13	PD5	22	GND
5	PD1	14	GND	23	PE
6	INIT-	15	PD6	24	Pin Yok
7	PD2	16	GND	25	SLCT
8	SLIN-	17	PD7	26	GND
9	PD3	18	GND

F_USB30 (USB 3.1 Gen 1 Başlığı)
Başlık, USB 3.1 Gen 1 ve USB 2.0 özelliklerine uygundur ve iki USB portu sağlayabilir. İki USB 3.1 Gen 1 portu sağlayan isteğe bağlı 3,5" ön paneli satın almak için lütfen yerel satıcınızla iletişime geçin.

Pin Numarası	Tanım	Pin Numarası	Tanım
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Pin Yok

F_USB1/F_USB2 (USB 2.0/1.1 Başlıkları)
Başlıklar, USB 2.0/1.1 özelliklerine uygundur. Her USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki USB portu sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınızla iletişime geçin.

Pin Numarası Tanım Pin Numarası Tanım

1 Güç (5V) 6 USB DY+

2 Güç (5V) 7 GND

3 USB DX- 8 GND S

4 USB DY- 9 Pin Yok

5 USB DX+ 10 NC
- IEEE 1394 braketini (2x5 pinli) USB 2.0/1.1 başlığına takmayın.
- USB braketini kurmadan önce, bilgisayarınızı kapattığınızdan ve USB braketine zarar gelmesini önlemek için güç kablosunu prizden çektiğinizden emin olun.

TPM (Güvenilir Platform Modülü Başlığı)
Bu başlığa bir TPM (Güvenilir Platform Modülü) bağlayabilirsiniz.

Pin No.	Tanım	Pin No.	Tanım
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Pil)
Pil, bilgisayar kapalıyken CMOS'daki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) saklamak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde pili değiştirin, aksi takdirde CMOS değerleri doğru olmayabilir veya kaybolabilir.
Pili çıkararak CMOS değerlerini temizleyebilirsiniz:
1. Bilgisayarınızı kapatın ve güç kablosunu fişten çekin.
2. Pili pil yuvasından dikkatlice çıkarın ve bir dakika bekleyin. (Veya bir tornavida gibi metal bir nesne kullanarak pil yuvasının pozitif ve negatif terminallerine dokunarak 5 saniye boyunca kısa devre yapın.)
3. Pili değiştirin.
4. Güç kablosunu takın ve bilgisayarınızı yeniden başlatın.

Pili değiştirmeden önce daima bilgisayarınızı kapatın ve güç kablosunu fişten çekin.
Pili eşdeğer bir pille değiştirin. Pilin yanlış bir modelle değiştirilmesi cihazlarınıza zarar verebilir.
Pili kendiniz değiştiremiyorsanız veya pil modelinden emin değilseniz, satın aldığınız yerle veya yerel satıcınızla iletişime geçin.
Pili takarken, pilin pozitif (+) ve negatif (-) tarafının yönüne dikkat edin (pozitif tarafı yukarı bakmalıdır).
Kullanılmış piller yerel çevre düzenlemelerine uygun olarak ele alınmalıdır.

CLR_CMOS (CMOS Temizleme Jumper'ı)
BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu jumper'ı kullanın. CMOS değerlerini temizlemek için, bir tornavida gibi metal bir nesne kullanarak iki pine birkaç saniye boyunca dokunun.

	Açık: Normal
	Kısa: CMOS Değerlerini Temizle

dikkat

CMOS değerlerini temizlemeden önce daima bilgisayarınızı kapatın ve güç kablosunu prizden çekin.
Sistemi yeniden başlattıktan sonra, fabrika varsayılanlarını yüklemek (Load Optimized Defaults'u seçin) veya BIOS ayarlarını manuel olarak yapılandırmak için BIOS Kurulumuna gidin (BIOS yapılandırmaları için "BIOS Kurulumu" bölümüne bakın).

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), sistemin donanım parametrelerini anakart üzerindeki CMOS'a kaydeder. Başlıca işlevleri arasında sistem başlatılırken Güç Açılış Kendi Kendine Testi (POST) yapmak, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. yer alır. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir. Güç kapatıldığında, anakart üzerindeki pil, CMOS'daki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar. BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın. BIOS'u yükseltmek için GIGABYTE Q-Flash veya @BIOS yardımcı programını kullanın.

Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
@BIOS, İnternet'ten BIOS'un en son sürümünü arayan ve indiren ve BIOS'u güncelleyen Windows tabanlı bir yardımcı programdır.

dikkat

BIOS flaşlaması potansiyel olarak riskli olduğundan, BIOS'un mevcut sürümünü kullanırken sorun yaşamıyorsanız, BIOS'u flaşlamamanız önerilir. BIOS'u flaşlamak için dikkatli olun. Yetersiz BIOS flaşlaması sistem arızasına neden olabilir.
Sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz (gerekmedikçe) önerilir. Ayarların yetersiz bir şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu durumda, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceği hakkında bu bölümdeki "Optimize Edilmiş Varsayılanları Yükle" bölümüne veya pil/CMOS jumper'ının tanıtımlarına bakın.)

Başlangıç Ekranı

Bilgisayar başlatıldığında aşağıdaki başlangıç Logosu ekranı görünecektir.
(Örnek BIOS Sürümü: F1a)

Aşağıdaki gibi iki farklı BIOS modu vardır ve iki mod arasında geçiş yapmak için <F2> tuşunu kullanabilirsiniz. Klasik Kurulum modu, ayrıntılı BIOS ayarları sağlar. Öğeler arasında hareket etmek için klavyenizdeki ok tuşlarına basabilir ve bir alt menüyü kabul etmek veya girmek için <Enter> tuşuna basabilirsiniz. Veya istediğiniz öğeyi seçmek için farenizi kullanabilirsiniz. Kolay Mod, kullanıcıların mevcut sistem bilgilerini hızlı bir şekilde görüntülemesine veya optimum performans için ayarlamalar yapmasına olanak tanır. Kolay Modda, yapılandırma öğeleri arasında hareket etmek için farenizi kullanabilirsiniz.

Sistem normalde olduğu gibi kararlı olmadığında, sisteminizi varsayılanlarına ayarlamak için Optimize Edilmiş Varsayılanları Yükle öğesini seçin.
Bu bölümde açıklanan BIOS Kurulum menüleri yalnızca referans amaçlıdır ve BIOS sürümüne göre farklılık gösterebilir.

M.I.T.

M.I.T.
dikkat Yaptığınız hız aşırtma/aşırı gerilim ayarlarıyla sistemin kararlı bir şekilde çalışıp çalışmayacağı, genel sistem yapılandırmalarınıza bağlıdır. Hız aşırtma/aşırı gerilim işlemlerinin yanlış yapılması, CPU, yonga seti veya bellekte hasara neden olabilir ve bu bileşenlerin kullanım ömrünü kısaltabilir. Bu sayfa yalnızca ileri düzey kullanıcılar içindir ve sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemenizi öneririz. (Ayarların yetersiz bir şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu durumda, CMOS değerlerini temizleyin ve kartı varsayılan değerlere sıfırlayın.)

Gelişmiş Frekans Ayarları
Ana Saat Değeri
Mevcut çalışma Ana Saat frekansını görüntüler.
CPU Saat Oranı
Takılı CPU için saat oranını değiştirmenize olanak tanır. Ayarlanabilir aralık, takılı CPU'ya bağlıdır.
CPU Frekansı
Mevcut çalışma CPU frekansını görüntüler.

Gelişmiş CPU Çekirdek Ayarları

CPU Saat Oranı, CPU Frekansı
Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları menüsündeki aynı öğelerle senkronizedir.

Çekirdek Performans Artışı ^(Not)
Bir CPU performans artırma teknolojisi olan Çekirdek Performans Artışı (CPB) teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Otomatik)

Çekirdek Performans Artışı Oranı ^(Not)
CPB için oranı değiştirmenize olanak tanır. Ayarlanabilir aralık, takılı CPU'ya bağlıdır. (Varsayılan: Otomatik)

Turbo Performans Artışı Oranı ^(Not)
CPU performansını iyileştirip iyileştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Devre Dışı)

AMD Cool&Quiet işlevi

Etkinleştirildi	AMD Cool'n'Quiet sürücüsünün, bilgisayarınızdan çıkan ısıyı ve güç tüketimini azaltmak için CPU saatini ve VID'yi dinamik olarak ayarlamasını sağlar. (Varsayılan)
Devre Dışı	Bu işlevi devre dışı bırakır.

SVM Modu
Sanallaştırma Teknolojisi ile geliştirilmiş sanallaştırma, bir platformun bağımsız bölümlerde birden çok işletim sistemi ve uygulama çalıştırmasına olanak tanır. Sanallaştırma ile bir bilgisayar sistemi birden çok sanal sistem olarak işlev görebilir. (Varsayılan: Devre Dışı)
C6 Modu^{(Not 1)}
Sistemin durma durumunda CPU'nun C6 moduna girmesine izin verip vermeyeceğinizi belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistemin durma durumunda CPU çekirdek frekansı azaltılır. C6 durumu, C1'den daha gelişmiş bir güç tasarrufu durumudur. (Varsayılan: Etkin)
Global C durumu Kontrolü^{(Not 1)}
CPU'nun C durumlarına girip girmeyeceğini belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistemin durma durumunda CPU çekirdek frekansı azaltılır. (Varsayılan: Etkin)
SMT Modu^{(Not 1)}
CPU Eş Zamanlı Çoklu İş Parçacığı teknolojisini etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. Bu özellik yalnızca çok işlemcili modu destekleyen işletim sistemlerinde çalışır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
Downcore Kontrolü^{(Not 1)}
Etkinleştirilecek CPU çekirdeklerinin sayısını seçmenizi sağlar (CPU çekirdeklerinin sayısı CPU'ya göre değişebilir). Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
Extreme Memory Profile (X.M.P.) ^{(Not 2)}
Etkinleştirildiğinde bellek performansını artırmak için BIOS'un XMP bellek modülündeki SPD verilerini okumasını sağlar.

Devre Dışı	Bu işlevi devre dışı bırakır. (Varsayılan)
Profile1	Profil 1 ayarlarını kullanır.
Profile2 ^{(Not 2)}	Profil 2 ayarlarını kullanır.

Sistem Belleği Çarpanı
Sistem belleği çarpanını ayarlamanıza olanak tanır. Otomatik, bellek çarpanını bellek SPD verilerine göre ayarlar. (Varsayılan: Otomatik)
Bellek Frekansı (MHz)
İlk bellek frekansı değeri, kullanılan belleğin normal çalışma frekansıdır; ikincisi, Sistem Belleği Çarpanı ayarlarına göre otomatik olarak ayarlanan bellek frekansıdır.

Gelişmiş Bellek Ayarları
Extreme Memory Profile (X.M.P.) (Not 2), Sistem Belleği Çarpanı, Bellek Frekansı(Mhz)
Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları menüsündeki aynı öğelerle senkronizedir.
Bellek Zamanlama Modu
Manuel ve Gelişmiş Manuel, Kanal Aralamanın, Sıra Aralamanın ve aşağıdaki bellek zamanlama ayarlarının yapılandırılabilir olmasına olanak tanır. Seçenekler şunlardır: Otomatik (varsayılan), Manuel, Gelişmiş Manuel.
Profil DDR Voltajı
XMP olmayan bir bellek modülü kullanırken veya Extreme Memory Profile (X.M.P.) Devre Dışı olarak ayarlandığında, değer bellek özelliklerinize göre görüntülenir. Extreme Memory Profile (X.M.P.) Profile1 veya Profile2 olarak ayarlandığında, değer XMP belleğindeki SPD verilerine göre görüntülenir.
Kanal Aralama
Bellek kanalı aralamayı etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı kanallarına aynı anda erişmesine olanak tanır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
Sıra Aralama
Bellek sırası aralamayı etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı sıralarına aynı anda erişmesine olanak tanır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
Kanal A/B Belleği Alt Zamanlamaları
Bu alt menü, belleğin her kanalı için bellek zamanlama ayarları sağlar. İlgili zamanlama ayarı ekranları, yalnızca Bellek Zamanlama Modu Manuel veya Gelişmiş Manuel olarak ayarlandığında yapılandırılabilir. Not: Bellek zamanlamalarında değişiklik yaptıktan sonra sisteminiz kararsız hale gelebilir veya başlatılamayabilir. Bu durumda, lütfen optimize edilmiş varsayılanları yükleyerek veya CMOS değerlerini temizleyerek kartı varsayılan değerlere sıfırlayın.
Gelişmiş Voltaj Ayarları
Bu alt menü, CPU, yonga seti ve bellek voltajlarını ayarlamanıza olanak tanır.

PC Sağlık Durumu
Kasa Açık Durumunu Sıfırla

Devre Dışı	Önceki kasa izinsiz giriş durumunun kaydını tutar veya temizler. (Varsayılan)
Etkinleştirildi	Önceki kasa izinsiz giriş durumunun kaydını temizler ve Kasa Açık alanı bir sonraki başlatmada "Hayır" olarak gösterilir.

Kasa Açık
Anakart CI başlığına bağlı kasa izinsiz giriş algılama cihazının algılama durumunu görüntüler. Sistem kasası kapağı çıkarılırsa, bu alan "Evet" gösterir, aksi takdirde "Hayır" gösterir. Kasa izinsiz giriş durumu kaydını temizlemek için Kasa Açık Durumunu Sıfırla öğesini Etkinleştirildi olarak ayarlayın, ayarları CMOS'a kaydedin ve ardından sisteminizi yeniden başlatın.
CPU Vcore/CPU VDDP/DRAM Kanalı A/B Voltajı/+3.3V/+5V/+12V/VCORE SOC
Mevcut sistem voltajlarını görüntüler.

Çeşitli Ayarlar
PCIe Yuvası Yapılandırması
PCI Express yuvalarının çalışma modunu Gen 1, Gen 2 veya Gen 3 olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her yuvanın donanım özelliklerine tabidir. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
3DMark01 İyileştirmesi
Bazı eski kıyaslama performanslarını iyileştirip iyileştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Devre Dışı)

Smart Fan 5 Ayarları
Monitör
İzlemek için bir hedef seçmenize ve daha fazla ayarlama yapmanıza olanak tanır. (Varsayılan: CPU FAN)
Fan Hızı Kontrolü
Fan hızı kontrol işlevini etkinleştirip fan hızını ayarlayıp ayarlamayacağınızı belirlemenizi sağlar.

Normal	Fanın sıcaklığa göre farklı hızlarda çalışmasını sağlar. Sistem gereksinimlerinize göre Sistem Bilgi Görüntüleyicisi ile fan hızını ayarlayabilirsiniz. (Varsayılan)
Sessiz	Fanın düşük hızlarda çalışmasını sağlar.
Manuel	Eğri grafiğinde fan hızını kontrol etmenizi sağlar.
Tam Hız	Fanın tam hızda çalışmasını sağlar.

Fan Kontrolü Sıcaklık Girişini Kullan
Fan hızı kontrolü için referans sıcaklığı seçmenizi sağlar.
Sıcaklık Aralığı
Fan hızı değişimi için sıcaklık aralığını seçmenizi sağlar.
Fan Kontrol Modu

Otomatik	BIOS'un takılı fanın türünü otomatik olarak algılamasını ve optimum kontrol modunu ayarlamasını sağlar. (Varsayılan)
Voltaj	3 pinli bir fan için voltaj modu önerilir.
PWM	4 pinli bir fan için PWM modu önerilir.

Sıcaklık
Seçilen hedef alanın mevcut sıcaklığını görüntüler.
Fan Hızı
Mevcut fan hızlarını görüntüler.
Sıcaklık Uyarısı
Sıcaklık için uyarı eşiğini ayarlar. Sıcaklık eşiği aştığında, BIOS uyarı sesi çıkarır. Seçenekler şunlardır: Devre Dışı (varsayılan), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
Fan Arızası Uyarısı
Fan bağlı değilse veya arızalıysa sistemin uyarı sesi çıkarmasına izin verir. Bu durumda fan durumunu veya fan bağlantısını kontrol edin. (Varsayılan: Devre Dışı)

^(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
^{(Not 1)} Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
^{(Not 2)} Bu öğe yalnızca bu özelliği destekleyen bir CPU ve bir bellek modülü taktığınızda bulunur.

Sistem

Bu bölüm, anakart modeliniz ve BIOS sürümünüz hakkında bilgi sağlar. Ayrıca BIOS tarafından kullanılan varsayılan dili seçebilir ve sistem saatini manuel olarak ayarlayabilirsiniz.
Sistem Dili
BIOS tarafından kullanılan varsayılan dili seçer.
Sistem Tarihi
Sistem tarihini ayarlar. Tarih biçimi hafta (salt okunur), ay, gün ve yıldır. Ay, Gün ve Yıl alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Sistem Saati
Sistem saatini ayarlar. Saat biçimi saat, dakika ve saniyedir. Örneğin, öğleden sonra 1, 13:00:00'dır. Saat, Dakika ve Saniye alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Erişim Seviyesi
Kullanılan parola koruma türüne bağlı olarak mevcut erişim seviyesini görüntüler. (Herhangi bir parola ayarlanmamışsa, varsayılan olarak Yönetici olarak görüntülenir.) Yönetici seviyesi, tüm BIOS ayarlarına değişiklik yapmanıza izin verir; Kullanıcı seviyesi, yalnızca bazı BIOS ayarlarına değişiklik yapmanıza izin verir, ancak hepsine değil.

BIOS

BIOS
Boot Option Priorities
Kullanılabilir cihazlardan genel önyükleme sırasını belirtir. GPT formatını destekleyen çıkarılabilir depolama cihazlarının başına önyükleme cihazı listesinde "UEFI:" dizesi eklenir. GPT bölümlemeyi destekleyen bir işletim sisteminden önyükleme yapmak için, "UEFI:" dizesiyle başlayan cihazı seçin. Veya Windows 7 64-bit gibi GPT bölümlemeyi destekleyen bir işletim sistemi kurmak istiyorsanız, Windows 7 64-bit kurulum diskini içeren ve başında "UEFI:" dizesi bulunan optik sürücüyü seçin.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Sabit sürücüler, optik sürücüler, disket sürücüleri ve LAN'dan Önyüklemeyi destekleyen cihazlar vb. gibi belirli bir cihaz türü için önyükleme sırasını belirtir. Bağlı olan aynı türdeki cihazları sunan alt menüye girmek için bu öğede <Enter>'a basın. Bu öğe, yalnızca bu tür için en az bir cihaz takılıysa mevcuttur.
Bootup NumLock State
POST'tan sonra klavyenin sayısal tuş takımındaki Numlock özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
Security Option
Sistemin her başlatılışında mı, yoksa yalnızca BIOS Kurulumuna girildiğinde mi parola gerektiği belirtir. Bu öğeyi yapılandırdıktan sonra, parolaları Yönetici Parolası/Kullanıcı Parolası öğesi altında ayarlayın.

Setup	Yalnızca BIOS Kurulum programına girmek için bir parola gereklidir.
System	Sistemi başlatmak ve BIOS Kurulum programına girmek için bir parola gereklidir. (Varsayılan)

Full Screen LOGO Show
Sistem başlangıcında GIGABYTE Logosu'nun görüntülenip görüntülenmeyeceğini belirlemenizi sağlar. Devre Dışı, sistem başladığında GIGABYTE Logosu'nu atlar. (Varsayılan: Etkin)
Fast Boot
İşletim Sistemi önyükleme işlemini kısaltmak için Hızlı Önyükleme'yi etkinleştirir veya devre dışı bırakır. Ultra Hızlı, en hızlı önyükleme hızını sağlar. (Varsayılan: Devre Dışı)
SATA Support

All Sata Devices	Tüm SATA cihazları işletim sisteminde ve POST sırasında işlevseldir.
Last Boot HDD Only	Önceki önyükleme sürücüsü hariç, tüm SATA cihazları İşletim Sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
VGA Support
Hangi tür işletim sisteminin önyükleneceğini seçmenizi sağlar.

Auto	Yalnızca eski seçenek ROM'unu etkinleştirir.
EFI Driver	EFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
USB Support

Disabled	Tüm USB cihazları İşletim Sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Full Initial	Tüm USB cihazları işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)
Partial Initial	USB cihazlarının bir kısmı İşletim Sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında bu işlev devre dışıdır.
PS2 Devices Support

Disabled	Tüm PS/2 cihazları İşletim Sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Enabled	Tüm PS/2 cihazları işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında bu işlev devre dışıdır.
NetWork Stack Driver Support

Disabled	Ağdan önyüklemeyi devre dışı bırakır. (Varsayılan)
Enabled	Ağdan önyüklemeyi etkinleştirir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
Windows 10 Features
Kurulacak işletim sistemini seçmenizi sağlar. (Varsayılan: Diğer İşletim Sistemi)
CSM Support
Eski bir bilgisayar önyükleme işlemini desteklemek için UEFI CSM'yi (Uyumluluk Destek Modülü) etkinleştirir veya devre dışı bırakır.

Enabled	UEFI CSM'yi etkinleştirir. (Varsayılan)
Disabled	UEFI CSM'yi devre dışı bırakır ve yalnızca UEFI BIOS önyükleme işlemini destekler.

Bu öğe yalnızca Windows 10 Özellikleri Windows 10 veya Windows 10 WHQL olarak ayarlandığında yapılandırılabilir.
LAN PXE Boot Option ROM
LAN denetleyicisi için eski seçenek ROM'unun etkinleştirilip etkinleştirilmeyeceğini seçmenizi sağlar. (Varsayılan: Devre Dışı) Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Storage Boot Option Control
Depolama cihazı denetleyicisi için UEFI veya eski seçenek ROM'unun etkinleştirilip etkinleştirilmeyeceğini seçmenizi sağlar.

Disabled	Seçenek ROM'unu devre dışı bırakır.
UEFI Only	Yalnızca UEFI seçenek ROM'unu etkinleştirir.
Legacy Only	Yalnızca eski seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Other PCI Device ROM Priority
LAN, depolama cihazı ve grafik denetleyicileri dışındaki PCI cihazı denetleyicisi için UEFI veya Eski seçenek ROM'unun etkinleştirilip etkinleştirilmeyeceğini seçmenizi sağlar.

Disabled	Seçenek ROM'unu devre dışı bırakır.
UEFI Only	Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
Legacy Only	Yalnızca eski seçenek ROM'unu etkinleştirir.

Network Stack
Windows Dağıtım Hizmetleri sunucusundan İşletim Sistemi kurmak gibi, bir GPT formatlı İşletim Sistemi kurmak için ağdan önyüklemeyi devre dışı bırakır veya etkinleştirir. (Varsayılan: Devre Dışı)
Ipv4 PXE Support
IPv4 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
Ipv4 HTTP Support
IPv4 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
Ipv6 PXE Support
IPv6 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
Ipv6 HTTP Support
IPv6 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
Administrator Password
Bir yönetici parolası yapılandırmanıza olanak tanır. Bu öğede <Enter>'a basın, parolayı yazın ve ardından <Enter>'a basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter>'a basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Kullanıcı parolasından farklı olarak, yönetici parolası tüm BIOS ayarlarında değişiklik yapmanızı sağlar.
User Password
Bir kullanıcı parolası yapılandırmanıza olanak tanır. Bu öğede <Enter>'a basın, parolayı yazın ve ardından <Enter>'a basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter>'a basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Ancak, kullanıcı parolası yalnızca tümü değil, belirli BIOS ayarlarında değişiklik yapmanıza olanak tanır. Parolayı iptal etmek için, parola öğesinde <Enter>'a basın ve parola istendiğinde önce doğru olanı girin. Yeni bir parola istendiğinde, herhangi bir parola girmeden <Enter>'a basın. Onaylamanız istendiğinde tekrar <Enter>'a basın.
NOT: Kullanıcı Parolasını ayarlamadan önce, Yönetici Parolasını ayarladığınızdan emin olun.

Çevre Birimleri

AMD CPU fTPM
AMD CPU'ya entegre TPM 2.0 işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Birincil Video Aygıtı ^(Not)
Takılı PCI Express grafik kartından veya yerleşik grafiklerden monitör ekranının ilk başlatılmasını belirtir.

IGD Video	Yerleşik grafikleri ilk ekran olarak ayarlar.
NB PCIe Yuvası Videosu	Kuzey Köprüsü tarafından kontrol edilen PCI Express yuvasındaki PCI Express grafik kartını ilk ekran olarak ayarlar. (Varsayılan)

Ortam LED'i
Yerleşik ses LED'ini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
Eski USB Desteği
MS-DOS'ta USB klavye/farenin kullanılmasına izin verir. (Varsayılan: Etkin)
XHCI Hand-off
XHCI Hand-off desteği olmayan bir işletim sistemi için XHCI Hand-off özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Etkin)
EHCI Hand-off
EHCI Hand-off desteği olmayan bir işletim sistemi için EHCI Hand-off özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Devre Dışı)
Port 60/64 Emülasyonu
G/Ç bağlantı noktaları 64h ve 60h'nin emülasyonunu etkinleştirir veya devre dışı bırakır. Bunun, MS-DOS'ta veya USB cihazlarını yerel olarak desteklemeyen işletim sisteminde USB klavyeler/fareler için tam eski destek için etkinleştirilmesi gerekir. (Varsayılan: Devre Dışı)
USB Yığın Depolama Sürücüsü Desteği
USB depolama aygıtları için desteği etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
USB Depolama Aygıtları
Bağlı USB yığın depolama aygıtlarının bir listesini görüntüler. Bu öğe yalnızca bir USB depolama aygıtı takılı olduğunda görünür.

Güvenilir Hesaplama
Güvenilir Platform Modülünü (TPM) etkinleştirir veya devre dışı bırakır.
Süper G/Ç Yapılandırması
Seri Bağlantı Noktası 1 (Yerleşik COMA Bağlayıcısı)
Yerleşik seri bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Seri Bağlantı Noktası 2 (Yerleşik COMB Bağlayıcısı)
Yerleşik seri bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Paralel Bağlantı Noktası
Yerleşik paralel bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
NVMe Yapılandırması
Takılıysa M.2 NVME PCIe SSD'nizle ilgili bilgileri görüntüler.
OffBoard SATA Denetleyici Yapılandırması
Takılıysa M.2 PCIe SSD'nizle ilgili bilgileri görüntüler.

Yonga Seti

IOMMU
AMD IOMMU desteğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
Tümleşik Grafikler ^(Not)
Yerleşik grafik işlevini etkinleştirir veya devre dışı bırakır.

Otomatik	BIOS, takılan grafik kartına bağlı olarak yerleşik grafikleri otomatik olarak etkinleştirir veya devre dışı bırakır. (Varsayılan)
Devre Dışı	Yerleşik grafikleri devre dışı bırakır.

UMA Çerçeve Arabellek Boyutu ^(Not)
Çerçeve arabellek boyutu, yalnızca yerleşik grafik denetleyicisi için ayrılan toplam sistem belleği miktarıdır. Örneğin, MS-DOS, ekran için yalnızca bu belleği kullanacaktır. Seçenekler şunlardır: Otomatik (varsayılan), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Modu
Yonga Setine entegre SATA denetleyicileri için RAID'i etkinleştirir veya devre dışı bırakır veya SATA denetleyicilerini AHCI moduna yapılandırır.

RAID	SATA denetleyicisi için RAID'i etkinleştirir.
AHCI	SATA denetleyicilerini AHCI moduna yapılandırır. Gelişmiş Ana Bilgisayar Denetleyici Arabirimi (AHCI), depolama sürücüsünün Yerel Komut Kuyruğu ve çalışırken takma gibi gelişmiş Seri ATA özelliklerini etkinleştirmesine olanak tanıyan bir arabirim belirtimidir. (Varsayılan)

APU SATA Bağlantı Noktası Etkinleştirme (M2F_32G Bağlayıcısı)
CPU'ya entegre SATA denetleyicisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yonga Seti SATA Bağlantı Noktası Etkinleştirme (SATA3 0, 1, 2, 3 Bağlayıcıları)
Yonga Setine entegre SATA denetleyicisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
APU SATA Bağlantı Noktası 0 (M2F_32G Bağlayıcısı)
Bağlı M.2 SATA aygıtının bilgilerini görüntüler. Bilgiler yalnızca bir M.2 SATA aygıtı takıldığında görünür.
Yonga Seti SATA Bağlantı Noktası 0/1/2/3 (SATA3 0, 1, 2, 3 Bağlayıcıları)
Bağlı SATA aygıt(lar)ının bilgilerini görüntüler.

^(Not)Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.

Güç

Güç
AC GERİ DÖNÜŞÜ
AC güç kaybından sonra gücün geri gelmesiyle sistemin durumunu belirler.

Bellek	AC gücünün geri gelmesiyle sistem bilinen son uyanık durumuna döner.
Her Zaman Açık	AC gücünün geri gelmesiyle sistem açılır.
Her Zaman Kapalı	AC gücünün geri gelmesiyle sistem kapalı kalır. (Varsayılan)

Klavyeden Güç Açma
Sistemin bir PS/2 klavye uyandırma olayıyla açılmasına olanak tanır.
Not: Bu işlevi kullanmak için +5VSB hattında en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı	Bu işlevi devre dışı bırakır. (Varsayılan)
Parola	Sistemi açmak için 1~5 karakterli bir parola ayarlayın.
Keyboard 98	Sistemi açmak için Windows 98 klavyesindeki GÜÇ düğmesine basın.
Herhangi bir tuş	Sistemi açmak için herhangi bir tuşa basın.

Güç Açma Parolası
Klavyeden Güç Açma Parola olarak ayarlandığında parolayı ayarlayın. Bu öğede <Enter>'a basın ve en fazla 5 karakterli bir parola ayarlayın ve ardından kabul etmek için <Enter>'a basın. Sistemi açmak için parolayı girin ve <Enter>'a basın.
Not: Parolayı iptal etmek için bu öğede <Enter>'a basın. Parola istendiğinde, parola ayarlarını temizlemek için parola girmeden tekrar <Enter>'a basın.
Fare ile Güç Açma
Sistemin bir PS/2 fare uyandırma olayıyla açılmasına olanak tanır.
Not: Bu işlevi kullanmak için +5VSB hattında en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı	Bu işlevi devre dışı bırakır. (Varsayılan)
Hareket Ettir	Sistemi açmak için fareyi hareket ettirin.
Çift Tıklama	Sistemi açmak için fareden sol düğmeye çift tıklayın.

ErP
Sistemin S5 (kapatma) durumunda en az güç tüketmesine izin verilip verilmeyeceğini belirler. Not: Bu öğe Etkin olarak ayarlandığında, aşağıdaki işlevler kullanılamaz hale gelir: Alarm ile devam ettirme, PME olayıyla uyandırma, fare ile güç açma, klavye ile güç açma ve LAN'da uyandırma.
PWR-BTTN ile Yazılımla Kapatma
Güç düğmesini kullanarak MS-DOS modunda bilgisayarın nasıl kapatılacağını yapılandırır.

Anında Kapatma	Güç düğmesine basın ve ardından sistem anında kapatılacaktır. (Varsayılan)
4 Saniye Gecikme.	Sistemi kapatmak için güç düğmesini 4 saniye basılı tutun. Güç düğmesine 4 saniyeden kısa süre basılırsa, sistem askıya alma moduna girecektir.

Alarm ile Devam Ettirme
Sistemin istenen bir zamanda açılıp açılmayacağını belirler. (Varsayılan: Devre Dışı) Etkinleştirildiyse, tarih ve saati aşağıdaki gibi ayarlayın:
Uyandırma günü: Sistemi her gün belirli bir saatte veya ayın belirli bir gününde açın.
Uyandırma saati/dakikası/saniyesi: Sistemin otomatik olarak açılacağı saati ayarlayın.
Not: Bu işlevi kullanırken, işletim sisteminden yetersiz kapatmadan veya AC gücünün çıkarılmasından kaçının, aksi takdirde ayarlar etkili olmayabilir.
LAN'da Uyandırma
LAN'da uyandırma işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yüksek Hassasiyetli Olay Zamanlayıcısı
İşletim sisteminde Yüksek Hassasiyetli Olay Zamanlayıcısını (HPET) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

Kaydet ve Çık

Kurulumu Kaydet ve Çık
Bu öğede <Enter>'a basın ve Evet'i seçin. Bu, CMOS'taki değişiklikleri kaydeder ve BIOS Kurulum programından çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc>'ye basın.
Kaydetmeden Çık
Bu öğede <Enter>'a basın ve Evet'i seçin. Bu, BIOS Kurulumunda yapılan değişiklikleri CMOS'a kaydetmeden BIOS Kurulumundan çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc>'ye basın.
Optimize Edilmiş Varsayılanları Yükle
Bu öğede <Enter>'a basın ve optimum BIOS varsayılan ayarlarını yüklemek için Evet'i seçin. BIOS varsayılan ayarları, sistemin optimum durumda çalışmasına yardımcı olur. BIOS'u güncelledikten veya CMOS değerlerini temizledikten sonra her zaman Optimize Edilmiş varsayılanları yükleyin.
Önyükleme Geçersiz Kılma
Hemen önyüklenecek bir cihaz seçmenize olanak tanır. Seçtiğiniz cihazda <Enter>'a basın ve onaylamak için Evet'i seçin. Sisteminiz otomatik olarak yeniden başlayacak ve o cihazdan önyüklenecektir.
Profilleri Kaydet
Bu işlev, mevcut BIOS ayarlarını bir profile kaydetmenize olanak tanır. En fazla 8 profil oluşturabilir ve Kurulum Profili 1~ Kurulum Profili 8 olarak kaydedebilirsiniz. Tamamlamak için <Enter>'a basın. Veya profili depolama cihazınıza kaydetmek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.
Profilleri Yükle
Sisteminiz kararsız hale gelirse ve BIOS varsayılan ayarlarını yüklediyseniz, BIOS ayarlarını daha önce oluşturulmuş bir profilden yüklemek için bu işlevi kullanabilirsiniz, BIOS ayarlarını yeniden yapılandırma zahmetine girmeden. Önce yüklemek istediğiniz profili seçin ve ardından tamamlamak için <Enter>'a basın. Daha önce depolama cihazınızdan oluşturduğunuz profili girmek veya BIOS ayarlarını düzgün çalışan son ayarlara (bilinen son iyi kayıt) döndürmek gibi BIOS tarafından otomatik olarak oluşturulan profili yüklemek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.

Bir RAID Seti Yapılandırma

RAID Düzeyleri

	RAID 0	RAID 1	RAID 10
Minimum Sabit Disk Sayısı	≥2	2	4
Dizi Kapasitesi	Sabit sürücü sayısı * En küçük sürücünün boyutu	En küçük sürücünün boyutu	(Sabit sürücü sayısı/2) * En küçük sürücünün boyutu
Hata Toleransı	Hayır	Evet	Evet

Başlamadan önce lütfen aşağıdaki öğeleri hazırlayın:

En az iki SATA sabit sürücüsü veya M.2 SATA SSD. (Optimum performansı sağlamak için, aynı model ve kapasiteye sahip iki sabit sürücü kullanmanız önerilir).
Bir Windows kurulum diski.
Anakart sürücü diski.
Bir USB başparmak sürücüsü.

SATA Denetleyicilerini Yapılandırma

Sabit sürücüleri takma
Sabit sürücüleri/SSD'leri anakart üzerindeki SATA/M.2 konektörlerine takın. Ardından, güç kaynağınızdan gelen güç konektörlerini sabit sürücülere bağlayın.

BIOS Kurulumunda SATA denetleyici modunu yapılandırma
Sistem BIOS Kurulumunda SATA denetleyici modunu doğru şekilde yapılandırdığınızdan emin olun.
Adımlar:
1. Bilgisayarınızı açın ve POST (Güç Açma Kendi Kendine Testi) sırasında BIOS Kurulumuna girmek için <Delete> tuşuna basın. Yonga Seti altında, APU SATA Bağlantı Noktası Etkinleştirme ve Yonga Seti SATA Bağlantı Noktası Etkinleştirme seçeneklerinin etkinleştirildiğinden emin olun. SATA Modunu RAID olarak ayarlayın. Ardından ayarları kaydedin ve bilgisayarınızı yeniden başlatın.
2. UEFI RAID'i yapılandırmak istiyorsanız, "C-1"deki adımları izleyin. Eski RAID ROM'una girmek için ayarları kaydedin ve BIOS Kurulumundan çıkın. Daha fazla bilgi için "C-2"ye bakın.

Bu bölümde açıklanan BIOS Kurulum menüleri, anakartınızın tam ayarlarından farklı olabilir. Göreceğiniz gerçek BIOS Kurulum menüsü seçenekleri, sahip olduğunuz anakarta ve BIOS sürümüne bağlı olacaktır.

1. UEFI RAID Yapılandırması
  Yalnızca Windows 10 64-bit, UEFI RAID yapılandırmasını destekler.
  Adım:
  1. BIOS Kurulumunda, BIOS'a gidin ve Windows 10 Özelliklerini Windows 10 ve CSM Desteğini Devre Dışı olarak ayarlayın. Değişiklikleri kaydedin ve BIOS Kurulumundan çıkın.
  2. Sistem yeniden başlatıldıktan sonra, BIOS Kurulumuna tekrar girin. Ardından Peripherals\RAIDXpert2 Yapılandırma Yardımcı Programı alt menüsüne girin.
  3. RAIDXpert2 Yapılandırma Yardımcı Programı ekranında, Dizi Oluştur ekranına girmek için Dizi Yönetimi'nde <Enter> tuşuna basın. Ardından bir RAID düzeyi seçin. Desteklenen RAID düzeyleri RAID 0, RAID 1 ve RAID 10'u içerir (kullanılabilir seçimler, takılan sabit sürücülerin sayısına bağlıdır). Ardından, Fiziksel Diskleri Seç ekranına girmek için Fiziksel Diskleri Seç'te <Enter> tuşuna basın.
  4. Fiziksel Diskleri Seç ekranında, RAID dizisine dahil edilecek sabit sürücüleri seçin ve bunları Etkin olarak ayarlayın. Ardından, aşağı ok tuşunu kullanarak Değişiklikleri Uygula'ya gidin ve <Enter> tuşuna basın. Ardından önceki ekrana dönün ve Dizi Boyutu, Dizi Boyutu Birimi, Okuma Önbelleği İlkesi ve Yazma Önbelleği İlkesi'ni ayarlayın.
  5. Kapasiteyi ayarladıktan sonra, Dizi Oluştur'a gidin ve başlatmak için <Enter> tuşuna basın.
  6. Tamamladıktan sonra, Dizi Yönetimi ekranına geri döneceksiniz. Dizi Özelliklerini Yönet altında yeni RAID birimini ve RAID düzeyi, dizi adı, dizi kapasitesi vb. hakkında bilgileri görebilirsiniz.
2. Eski RAID ROM'unu Yapılandırma
  Bir RAID dizisi yapılandırmak için eski RAID BIOS kurulum yardımcı programına girin. RAID olmayan bir yapılandırma için bu adımı atlayın ve Windows işletim sisteminin kurulumuna devam edin.
  Adım:

POST bellek testi başladıktan ve işletim sistemi önyüklemesi başlamadan önce, bir ileti arayın "Yapılandırmak için <Ctrl-R>'ye basın" der. RAID BIOS kurulum yardımcı programına girmek için <Ctrl> + <R> tuşlarına basın.
Yeni bir dizi oluşturmak için Dizi Oluştur seçeneğinde <Enter> tuşuna basın.
Seçim çubuğu ekranın sağ tarafındaki Diskler bölümüne taşınacaktır. RAID dizisine dahil edilecek sabit sürücüleri seçin. Bir sabit sürücü seçmek için yukarı veya aşağı ok tuşunu kullanın ve <Insert> tuşuna basın. Seçilen sabit sürücü yeşil renkte gösterilecektir. Sabit sürücülerin tamamını kullanmak için, tümünü seçmek için <A> tuşuna basmanız yeterlidir. Ardından <Enter> tuşuna basın ve seçim çubuğu ekranın sol alt kısmındaki Kullanıcı Girişi bölümüne taşınacaktır.
Öncelikle bir RAID modu seçin ve <Enter> tuşuna basın. Kullanılabilir seçimler, takılan sabit sürücülerin sayısına bağlıdır. Ardından, dizi boyutunu belirtmek için ekrandaki talimatları izleyin. İzin verilen maksimum boyutu kullanmak için Tüm kullanılabilir alanı seçebilir veya boyutu ayarlamak için yukarı veya aşağı ok tuşunu kullanabilir ve <Enter> tuşuna basabilirsiniz.
Bir önbelleğe alma modu seçin. Seçenekler arasında Okuma/Yazma, Salt Okuma ve Yok bulunur. Ardından devam etmek için <Enter> tuşuna basın.
Son olarak, "Dizi Oluşturmayı Onayla" diyen bir mesaj görünecektir. Onaylamak için <C> tuşuna veya <Esc> tuşuna basın önceki ekrana dönün.
Tamamlandığında, ana ekranda yeni diziyi göreceksiniz. RAID BIOS yardımcı programından çıkmak için <Esc> tuşuna basın ve ardından onaylamak için <C> tuşuna basın.

SATA RAID/AHCI Sürücüsünü ve İşletim Sistemini Yükleme
Doğru BIOS ayarlarıyla, işletim sistemini yüklemeye hazırsınız.

İşletim Sistemini Yükleme
Bazı işletim sistemleri zaten SATA RAID/AHCI sürücüsü içerdiğinden, Windows kurulum işlemi sırasında ayrı bir RAID/AHCI sürücüsü yüklemenize gerek yoktur. İşletim sistemi yüklendikten sonra, sistem performansı ve uyumluluğu sağlamak için "Xpress Install" kullanarak anakart sürücü diskinden gerekli tüm sürücüleri yüklemenizi öneririz. Yüklenecek işletim sistemi, işletim sistemi kurulum işlemi sırasında ek SATA RAID/AHCI sürücüsü sağlamanızı gerektiriyorsa, lütfen aşağıdaki adımlara bakın:

Sürücü diskindeki \Boot klasörünün altındaki Hw10 klasörünü USB başparmak sürücünüze kopyalayın.
Windows kurulum diskinden önyükleme yapın ve standart işletim sistemi kurulum adımlarını uygulayın. Sürücüyü yüklemenizi isteyen ekran göründüğünde, Gözat'ı seçin.
USB başparmak sürücüsünü takın ve ardından sürücünün konumuna göz atın. Sürücünün konumu aşağıdaki gibidir: \Hw10\RAID\x64
Önce AMD-RAID Alt Cihazı'nı seçin ve sürücüyü yüklemek için İleri'ye tıklayın. Ardından AMD-RAID Denetleyicisi'ni seçin ve sürücüyü yüklemek için İleri'ye tıklayın. Son olarak, işletim sistemi kurulumuna devam edin.

RAID dizisi yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Sürücü Yüklemesi

Sürücüleri yüklemeden önce, önce işletim sistemini yükleyin. (Aşağıdaki talimatlarda Örnek işletim sistemi olarak Windows 10 kullanılmaktadır.)
İşletim sistemini yükledikten sonra, anakart sürücü diskini optik sürücünüze takın. Ekrann sağ üst köşesindeki "Bu diskle ne olacağını seçmek için dokunun" iletisine tıklayın ve "Run Run.exe" seçeneğini seçin. (Veya Bilgisayarım'a gidin, optik sürücüye çift tıklayın ve Run.exe programını çalıştırın.)

"Xpress Install" sisteminizi otomatik olarak tarayacak ve ardından yüklenmesi önerilen tüm sürücüleri listeleyecektir. Xpress Install düğmesine tıklayabilir ve "Xpress Install" seçilen tüm sürücüleri yükleyecektir. Veya oka tıklayın simge sürücüleri ayrı ayrı yüklemek için.

Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Ses yazılımını yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Bize Ulaşın
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tayvan
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Teknik ve Teknik Olmayan Destek (Satış/Pazarlama): http://esupport.gigabyte.com
WEB adresi (İngilizce): http://www.gigabyte.com
WEB adresi (Çince): http://www.gigabyte.tw

GIGABYTE eSupport
Teknik veya teknik olmayan (Satış/Pazarlama) bir soru göndermek için lütfen şu bağlantıya gidin: http://esupport.gigabyte.com

Anakart Revizyonunuzu Tanımlama
Anakartınızdaki revizyon numarası şuna benzer: "REV: X.X." Örneğin, "REV: 1.0" anakartın revizyonunun 1.0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncellemeden önce veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.
Örnek:

Daha fazla ürün ayrıntısı için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Telif Hakkı
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Tüm hakları saklıdır. Bu kılavuzda bahsedilen ticari markalar, ilgili sahiplerine yasal olarak tescillidir.
