GIGABYTE GA-A320MA-M.2 - Priručnik za matičnu ploču

Sadržaj

1 Izgled matične ploče GA-A320MA-M.2
2 Instalacija hardvera
3 BIOS Setup
4 Konfiguriranje RAID seta
5 Instalacija upravljačkih programa
6 Reference
7 Preuzmi priručnik
8 Na drugim jezicima

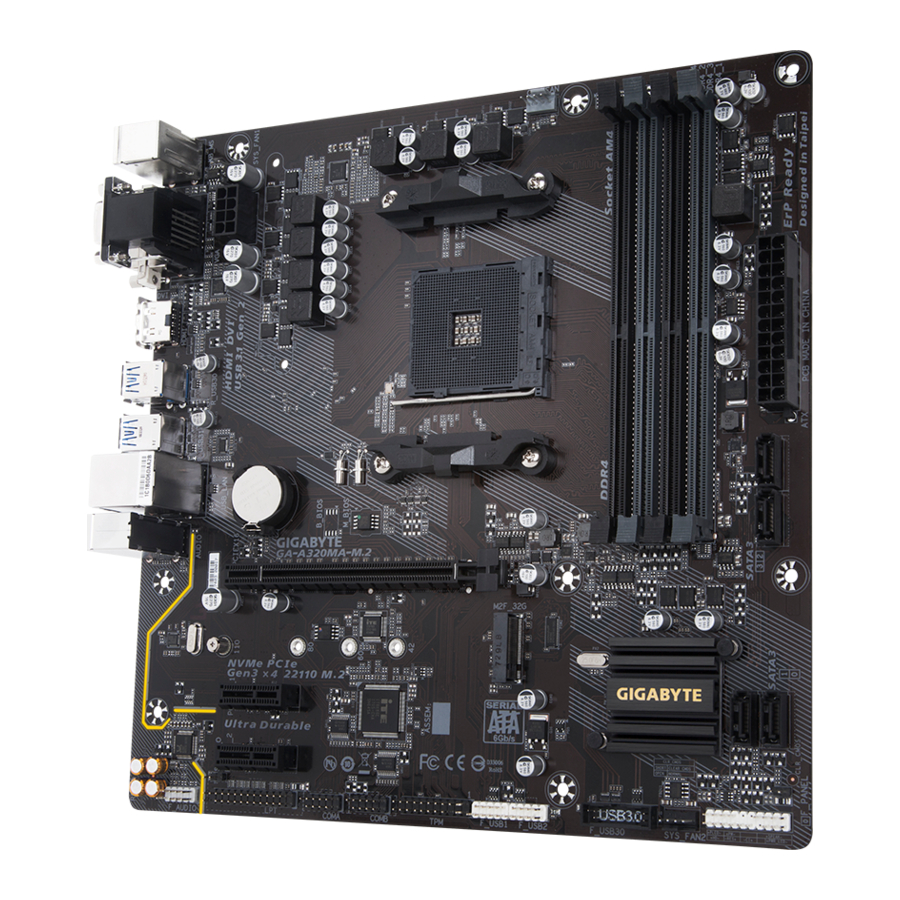

Izgled matične ploče GA-A320MA-M.2

Sadržaj kutije

Matična ploča GA-A320MA-M.2
Disk s upravljačkim programima za matičnu ploču
Korisnički priručnik
Dva SATA kabela
I/O štitnik

* Navedeni sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete.
Sadržaj kutije podložan je promjenama bez prethodne najave.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti uslijed elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
Prije instalacije nemojte uklanjati ili trgati naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao vaš prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
Uvijek uklonite AC napajanje tako da isključite kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
Kada spajate hardverske komponente na unutarnje konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih vodova ili konektora.
Najbolje je nositi narukvicu za zaštitu od elektrostatskog pražnjenja (ESD) pri rukovanju elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, neka vam ruke budu suhe i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u elektrostatski zaštitni spremnik.
Prije spajanja ili odspajanja kabela napajanja s matične ploče, provjerite je li napajanje isključeno.
Prije uključivanja napajanja provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
Prije upotrebe proizvoda provjerite jesu li svi kablovi i priključci za napajanje vaših hardverskih komponenti spojeni.
Kako biste spriječili oštećenje matične ploče, pazite da vijci ne dođu u kontakt s sklopom matične ploče ili njezinim komponentama.
Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
Ne stavljajte računalni sustav na neravnu površinu.
Ne stavljajte računalni sustav u okruženje visoke temperature ili vlažnosti.
Uključivanje napajanja računala tijekom procesa instalacije može dovesti do oštećenja komponenti sustava, kao i do fizičke ozljede korisnika.
Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se ovlaštenom serviseru računala.
Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, svakako se posavjetujte s njegovim uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU	AM4 Socket: AMD Ryzen ™ processor AMD 7th Generation A-series/Athlon ™ processors (Posjetite web stranicu GIGABYTE za najnoviji popis podržanih CPU-a.)
Čipset	AMD A320
Memorija	4 x DDR4 DIMM utora koji podržavaju do 64 GB sistemske memorije Arhitektura dvokanalne memorije Podrška za DDR4 2667 ^(Note)/2400/2133 MHz memorijske module Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module (rade u non-ECC načinu) Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module Podrška za Extreme Memory Profile (XMP) memorijske module (Posjetite web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Ugrađena grafika	Integrirani grafički procesor: 1 x D-Sub priključak, podržava maksimalnu rezoluciju od 1920x1200@60 Hz 1 x DVI-D priključak, podržava maksimalnu rezoluciju od 1920x1200@60 Hz * DVI-D priključak ne podržava D-Sub vezu putem adaptera. 1 x HDMI priključak, podržava maksimalnu rezoluciju od 4096x2160@24 Hz * Podrška za HDMI 1.4 verziju. Podrška za do 3 zaslona istovremeno Maksimalna dijeljena memorija od 2 GB
Audio	Realtek ® ALC887 kodek High Definition Audio 2/4/5.1/7.1-kanalni * Za konfiguriranje 7.1-kanalnog zvuka, morate koristiti HD audio modul na prednjoj ploči i omogućiti višekanalnu audio značajku putem audio upravljačkog programa. Podrška za S/PDIF Out
LAN	Realtek ® GbE LAN čip (10/100/1000 Mbit)
Utori za proširenje	1x PCI Express x16 utor, radi na x16 (PCIEX16) ^(Note) (PCIEX16 utor je u skladu sa PCI Express 3.0 standardom.) 2x PCI Express x1 utora (PCIEX1 utori su u skladu sa PCI Express 2.0 standardom.)
Sučelje za pohranu	1 x M.2 priključak (Socket 3, M key, type 2242/2260/2280/22110 SATA i PCIe x4 ^(Note) /x2 SSD podrška) 4 x SATA 6Gb/s priključaka Podrška za RAID 0, RAID 1 i RAID 10
USB	Čipset: 1 x USB 3.1 Gen 2 Type-A priključak (crveni) na stražnjoj ploči 2 x USB 3.1 Gen 1 priključka (dostupni putem internog USB headera) 6 x USB 2.0/1.1 priključka (2 priključka na stražnjoj ploči, 4 priključka dostupna putem internih USB headera) CPU: 3 x USB 3.1 Gen 1 priključka na stražnjoj ploči
Interni priključci	1 x 24-pinski ATX glavni priključak za napajanje 1 x 8-pinski ATX 12V priključak za napajanje 1 x M.2 Socket 3 priključak 4 x SATA 6Gb/s priključka 1 x header ventilatora CPU-a 2 x headera ventilatora sustava 1 x header prednje ploče 1 x audio header prednje ploče 1 x S/PDIF Out header 1 x USB 3.1 Gen 1 header 2 x USB 2.0/1.1 headera 1 x header modula pouzdane platforme (TPM) 2 x headera serijskog porta 1 x header paralelnog porta 1 x Clear CMOS kratkospojnik
Priključci stražnje ploče	1 x PS/2 priključak za miša 1 x PS/2 priključak za tipkovnicu 1 x D-Sub priključak 1 x DVI-D priključak 1 x HDMI priključak 1 x USB 3.1 Gen 2 Type-A priključak (crveni) 3 x USB 3.1 Gen 1 priključka 2 x USB 2.0/1.1 priključka 1 x RJ-45 priključak 3 x audio utičnice (Line In, Line Out, Mic In)
I/O kontroler	iTE ® I/O kontrolerski čip
Hardverski monitor	Detekcija napona Detekcija temperature Detekcija brzine ventilatora Upozorenje o pregrijavanju Upozorenje o kvaru ventilatora Kontrola brzine ventilatora * Hoće li funkcija kontrole brzine ventilatora biti podržana, ovisit će o ventilatoru koji instalirate.
BIOS	1 x 128 Mbit flash Korištenje licenciranog AMI UEFI BIOS-a PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke	Podrška za APP Center * Dostupne aplikacije u APP Center mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Podrška za Q-Flash Podrška za Xpress Install
Priloženi softver	Norton ® Internet Security (OEM verzija) cFosSpeed
Operativni sustav	Podrška za Windows 10 64-bit Podrška za Windows 7 64-bit * Preuzmite "Windows USB Installation Tool" s web stranice GIGABYTE i instalirajte ga prije instaliranja Windows 7.
Format	Micro ATX format; 24,4 cm x 24,4 cm

^(Note) Stvarna podrška može se razlikovati ovisno o CPU-u.

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne najave.

Posjetite web stranicu GIGABYTE za popise podrške za CPU, memorijske module, SSD-ove i M.2 uređaje.

Posjetite stranicu Support\Utility List na web stranici GIGABYTE da biste preuzeli najnoviju verziju aplikacija.

Instaliranje CPU-a

Oprez Pročitajte sljedeće smjernice prije nego što započnete s instaliranjem CPU-a:

Provjerite podržava li matična ploča CPU. (Posjetite web stranicu GIGABYTE za najnoviji popis podržanih CPU-a.)
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
Pronađite pin jedan CPU-a. CPU se ne može umetnuti ako je pogrešno usmjeren.
Nanesite ravnomjeran i tanak sloj termalne paste na površinu CPU-a.
Ne uključujte računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
Postavite frekvenciju glavnog računala CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se da se frekvencija sistemske sabirnice postavlja iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa svojim hardverskim specifikacijama, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Pronađite pin jedan (označen malim trokutom) utičnice CPU-a i CPU-a.

Instaliranje memorije

Oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Posjetite web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Konfiguracija memorije s dvostrukim kanalom
Ova matična ploča nudi četiri utičnice za memoriju i podržava tehnologiju dvostrukog kanala. Nakon što se memorija instalira, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje memorijskog načina dvostrukog kanala udvostručit će izvornu širinu pojasa memorije. Četiri utičnice za memoriju podijeljene su u dva kanala, a svaki kanal ima dvije utičnice za memoriju kako slijedi:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3
Posjetite web stranicu GIGABYTE za detalje o instalaciji hardvera.

Tablica konfiguracija memorije s dvostrukim kanalom:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 modula	- -	DS/SS	- -	DS/SS
2 modula	DS/SS	- -	DS/SS	- -
4 modula	DS/SS	DS/SS	DS/SS	DS/SS

(SS=jednostrano, DS=dvostrano, "- -"=nema memorije)

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u načinu dvostrukog kanala.

Način dvostrukog kanala ne može se omogućiti ako je instaliran samo jedan memorijski modul.
Prilikom omogućavanja načina dvostrukog kanala s dva ili četiri memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova te instaliranje u utičnice iste boje. Za optimalne performanse, prilikom omogućavanja načina dvostrukog kanala s dva memorijska modula, preporučujemo da ih instalirate u utičnice DDR4_1 i DDR4_2.

Instaliranje kartice za proširenje

Oprez Pročitajte sljedeće smjernice prije nego što započnete s instaliranjem kartice za proširenje:

Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

PS/2 priključak za tipkovnicu i PS/2 priključak za miš
Koristite gornji priključak (zeleni) za spajanje PS/2 miša, a donji priključak (ljubičasti) za spajanje PS/2 tipkovnice.
D-Sub priključak
D-Sub priključak podržava 15-pinski D-Sub priključak i podržava maksimalnu razlučivost od 1920x1200@60 Hz (stvarne podržane razlučivosti ovise o monitoru koji se koristi). Spojite monitor koji podržava D-Sub vezu na ovaj priključak.
DVI-D priključak ^(Napomena)
DVI-D priključak usklađen je sa specifikacijom DVI-D i podržava maksimalnu razlučivost od 1920x1200@60 Hz (stvarne podržane razlučivosti ovise o monitoru koji se koristi). Spojite monitor koji podržava DVI-D vezu na ovaj priključak.
HDMI priključak

HDMI priključak usklađen je s HDCP-om i podržava Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192 KHz/24bitni 8-kanalni LPCM audio izlaz. Ovaj priključak možete koristiti za spajanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@24 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.

Nakon instaliranja HDMI uređaja, obavezno postavite zadani uređaj za reprodukciju zvuka na HDMI. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)
Da biste postavili konfiguraciju s trostrukim zaslonom, prvo morate instalirati upravljačke programe matične ploče u operativnom sustavu.

USB 3.1 Gen 1 priključak
USB 3.1 Gen 1 priključak podržava specifikaciju USB 3.1 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
USB 3.1 Gen 2 Type-A priključak (crveni)
USB 3.1 Gen 2 Type-A priključak podržava specifikaciju USB 3.1 Gen 2 i kompatibilan je sa specifikacijom USB 3.1 Gen 1 i USB 2.0. Koristite ovaj priključak za USB uređaje.
RJ-45 LAN priključak
Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

LED dioda veze/brzine:

Stanje Opis

Narančasta Brzina prijenosa podataka od 1 Gbps

Zelena Brzina prijenosa podataka od 100 Mbps

Isključena Brzina prijenosa podataka od 10 Mbps

LED dioda aktivnosti:

Stanje Opis

Treperi Prijenos ili primanje podataka je u tijeku

Isključena Prijenos ili primanje podataka nije u tijeku
USB 2.0/1.1 priključak
USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
Line In (plavi)
Utičnica za linijski ulaz. Koristite ovu audio utičnicu za uređaje s linijskim ulazom kao što su optički pogon, walkman itd.
Line Out (zeleni)
Utičnica za linijski izlaz. Koristite ovu audio utičnicu za slušalice ili 2-kanalni zvučnik. Ova se utičnica može koristiti za spajanje prednjih zvučnika u audio konfiguraciji 4/5.1/7.1 kanala.
Mic In (ružičasti)
Utičnica za ulaz za mikrofon.

Da biste konfigurirali 7.1-kanalni audio, morate koristiti HD audio modul prednje ploče i omogućiti značajku višekanalnog audija putem audio upravljačkog programa. Posjetite web stranicu GIGABYTE za više informacija o softveru.

Oprez

Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel iz svog uređaja, a zatim ga uklonite s matične ploče.
Prilikom uklanjanja kabela, izvucite ga ravno iz priključka. Nemojte ga pomicati s jedne na drugu stranu kako biste spriječili električni kratki spoj unutar priključka kabela.

^(Napomena)DVI-D priključak ne podržava D-Sub vezu putem adaptera.

Interni konektori

ATX_12V
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
COMA/COMB
LPT
F_USB30
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

oprez Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

Prvo provjerite jesu li vaši uređaji usklađeni s konektorima koje želite spojiti.
Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na konektor na matičnoj ploči.

1/2) ATX_12V/ATX (2x4 12V konektor za napajanje i 2x12 glavni konektor za napajanje)
Uz korištenje konektora za napajanje, napajanje može isporučiti dovoljno stabilne energije svim komponentama na matičnoj ploči. Prije spajanja konektora za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Konektor za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na konektor za napajanje u ispravnoj orijentaciji. 12V konektor za napajanje uglavnom napaja CPU. Ako 12V konektor za napajanje nije spojen, računalo se neće pokrenuti.

Da bi se zadovoljili zahtjevi za proširenje, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog sustava ili sustava koji se ne može pokrenuti.

Broj pina	Definicija	Broj pina	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

Broj pina	Definicija	Broj pina Definicija	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3.3V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (zaglavlja ventilatora)
Sva zaglavlja ventilatora na ovoj matičnoj ploči su 4-pinska. Većina zaglavlja ventilatora ima dizajn umetanja otporan na pogreške. Kada spajate kabel ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica uzemljenja). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja sistemskog ventilatora unutar kućišta.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Osjetilo
4	PWM kontrola brzine

oprez

Obavezno spojite kabele ventilatora na zaglavlja ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
Ova zaglavlja ventilatora nisu konfiguracijski kratkospojni blokovi. Nemojte stavljati kratkospojnik na zaglavlja.

SATA3 0/1/2/3 (SATA 6Gb/s konektori)
SATA konektori su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA konektor podržava jedan SATA uređaj. SATA konektori podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte poglavlje "Konfiguriranje RAID seta" za upute o konfiguriranju RAID polja.

Broj pina Definicija

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (M.2 Socket 3 konektor)
M.2 konektor podržava M.2 SATA SSD-ove i M.2 PCIe SSD-ove te podržava SATA RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID polja. Pogledajte poglavlje "Konfiguriranje RAID seta" za upute o konfiguriranju RAID polja.

Slijedite korake u nastavku da biste ispravno instalirali M.2 SSD u M.2 konektor.
1. Upotrijebite odvijač da odvrnete vijak i maticu s matične ploče. Pronađite odgovarajuću montažnu rupu za M.2 SSD koji se instalira, a zatim prvo zavijte maticu.
2. Umetnite M.2 SSD u konektor pod kutom.
3. Pritisnite M.2 SSD prema dolje i zatim ga pričvrstite vijkom.

  Odaberite odgovarajuću rupu za M.2 SSD koji se instalira i ponovno pričvrstite vijak i maticu.

SPDIF_O (S/PDIF izlazno zaglavlje)
Ovo zaglavlje podržava digitalni S/PDIF izlaz i spaja S/PDIF digitalni audio kabel (koji isporučuju kartice za proširenje) za digitalni audio izlaz s vaše matične ploče na određene kartice za proširenje kao što su grafičke kartice i zvučne kartice. Na primjer, neke grafičke kartice mogu zahtijevati da koristite S/PDIF digitalni audio kabel za digitalni audio izlaz s vaše matične ploče na vašu grafičku karticu ako želite spojiti HDMI zaslon na grafičku karticu i istovremeno imati digitalni audio izlaz s HDMI zaslona. Za informacije o spajanju S/PDIF digitalnog audio kabela, pažljivo pročitajte priručnik za svoju karticu za proširenje.

Broj pina Definicija

1 SPDIFO

2 GND

F_PANEL (zaglavlje prednje ploče)
Spojite prekidač za napajanje, prekidač za resetiranje, zvučnik, prekidač/senzor za upad u kućište i indikator statusa sustava na kućištu na ovo zaglavlje prema dodijeljenim pinovima u nastavku. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.
- PLED/PWR_LED (LED napajanja):

  Status sustava LED

  S0 Uključeno

  S3/S4/S5 Isključeno

  Povezuje se s indikatorom statusa napajanja na prednjoj ploči kućišta. LED lampica svijetli kada sustav radi. LED lampica je isključena kada je sustav u stanju mirovanja S3/S4 ili je isključen (S5). S S
- PW (sklopka za napajanje):
  Povezuje se sa sklopkom za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću sklopke za napajanje (pogledajte poglavlje "BIOS Setup," "Power," za više informacija).
- SPEAK (zvučnik): Povezuje se sa zvučnikom na prednjoj ploči kućišta. Sustav javlja status pokretanja sustava pomoću koda zvučnog signala. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.
- HD (LED lampica aktivnosti tvrdog diska): Povezuje se s LED lampicom aktivnosti tvrdog diska na prednjoj ploči kućišta. LED lampica svijetli kada tvrdi disk čita ili zapisuje podatke.
- RES (sklopka za resetiranje): Povezuje se sa sklopkom za resetiranje na prednjoj ploči kućišta. Pritisnite sklopku za resetiranje za ponovno pokretanje računala ako se računalo zamrzne i ne može normalno ponovno pokrenuti.
- CI (priključak za detekciju provale u kućište): Povezuje se s prekidačem/senzorom za detekciju provale u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom za detekciju provale u kućište.
- NC: Nema veze.

  Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od sklopke za napajanje, sklopke za resetiranje, LED lampice napajanja, LED lampice aktivnosti tvrdog diska, zvučnika itd. Kada povezujete modul prednje ploče kućišta s ovim priključkom, provjerite jesu li dodjele žica i dodjele pinova ispravno usklađene.

F_AUDIO (priključak za audio na prednjoj ploči)
Priključak za audio na prednjoj ploči podržava Intel High Definition audio (HD). Možete povezati audio modul prednje ploče kućišta s ovim priključkom. Provjerite odgovaraju li dodjele žica priključka modula dodjelama pinova priključka matične ploče. Neispravno povezivanje priključka modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

Broj pina Definicija

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Nema pina

9 LINE2_L

10 Sense

Neka kućišta imaju audio modul prednje ploče koji ima odvojene priključke na svakoj žici umjesto jednog utikača. Za informacije o povezivanju audio modula prednje ploče koji ima različite dodjele žica, obratite se proizvođaču kućišta.

COMA/COMB (priključci serijskog porta)
COM priključak može osigurati jedan serijski port putem dodatnog kabela COM porta. Za kupnju dodatnog kabela COM porta obratite se lokalnom prodavaču.

Broj pina Definicija Broj pina Definicija

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Nema pina

LPT (priključak paralelnog porta)
LPT priključak može osigurati jedan paralelni port putem dodatnog kabela LPT porta. Za kupnju dodatnog kabela LPT porta obratite se lokalnom prodavaču.

Broj pina	Definicija	Broj pina	Definicija	Broj pina	Definicija
1	STB-	10	GND	19	ACK-
2	AFD-	11	PD4	20	GND
3	PD0	12	GND	21	BUSY
4	ERR-	13	PD5	22	GND
5	PD1	14	GND	23	PE
6	INIT-	15	PD6	24	Nema pina
7	PD2	16	GND	25	SLCT
8	SLIN-	17	PD7	26	GND
9	PD3	18	GND

F_USB30 (USB 3.1 Gen 1 priključak)
Priključak je u skladu sa specifikacijama USB 3.1 Gen 1 i USB 2.0 i može osigurati dva USB porta. Za kupnju dodatne prednje ploče od 3,5" koja osigurava dva USB 3.1 Gen 1 porta, obratite se lokalnom prodavaču.

Broj pina	Definicija	Broj pina	Definicija
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Nema pina

F_USB1/F_USB2 (USB 2.0/1.1 priključci)
Priključci su u skladu sa specifikacijama USB 2.0/1.1. Svaki USB priključak može osigurati dva USB porta putem dodatnog USB nosača. Za kupnju dodatnog USB nosača obratite se lokalnom prodavaču.

Broj pina Definicija Broj pina Definicija

1 Napajanje (5V) 6 USB DY+

2 Napajanje (5V) 7 GND

3 USB DX- 8 GND S

4 USB DY- 9 Nema pina

5 USB DX+ 10 NC
- Nemojte priključiti kabel IEEE 1394 bracket (2x5-pin) u USB 2.0/1.1 header.
- Prije postavljanja USB bracket-a, obavezno isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB bracket-a.

TPM (Trusted Platform Module Header)
Možete spojiti TPM (Trusted Platform Module) na ovaj header.

Broj pina	Definicija	Broj pina	Definicija
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Nema pina	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (baterija)
Baterija osigurava napajanje za pohranjivanje vrijednosti (kao što su BIOS konfiguracije, informacije o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, jer CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.
Možete izbrisati CMOS vrijednosti uklanjanjem baterije:
1. Isključite računalo i iskopčajte kabel za napajanje.
2. Pažljivo izvadite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet poput odvijača da dodirnete pozitivni i negativni terminal držača baterije, kratko ih spajajući na 5 sekundi.)
3. Vratite bateriju.
4. Uključite kabel za napajanje i ponovno pokrenite računalo.

Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
Zamijenite bateriju ekvivalentnom. Može doći do oštećenja vaših uređaja ako je baterija zamijenjena pogrešnim modelom.
Obratite se mjestu kupnje ili lokalnom distributeru ako ne možete sami zamijeniti bateriju ili niste sigurni koji je model baterije.
Prilikom postavljanja baterije obratite pozornost na orijentaciju pozitivne (+) i negativne (-) strane baterije (pozitivna strana treba biti okrenuta prema gore).
S iskorištenim baterijama se mora postupati u skladu s lokalnim propisima o zaštiti okoliša.

CLR_CMOS (Clear CMOS Jumper)
Koristite ovaj kratkospojnik za brisanje BIOS konfiguracije i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da dodirnete dva pina na nekoliko sekundi.

	Otvoreno: Normalno
	Kratko spojeno: Obriši CMOS vrijednosti

oprez

Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
Nakon ponovnog pokretanja sustava, idite na BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirajte BIOS postavke (pogledajte poglavlje "BIOS Setup" za BIOS konfiguracije).

BIOS Setup

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program BIOS Setup koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava. Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebnu snagu CMOS-u kako bi zadržao vrijednosti konfiguracije u CMOS-u. Za pristup programu BIOS Setup, pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno. Za nadogradnju BIOS-a, koristite GIGABYTE Q-Flash ili @BIOS utility.

Q-Flash omogućuje korisniku da brzo i jednostavno nadogradi ili napravi sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
@BIOS je Windows-based utility koji traži i preuzima najnoviju verziju BIOS-a s Interneta i ažurira BIOS.

oprez

Budući da je flashanje BIOS-a potencijalno rizično, ako ne nailazite na probleme s trenutnom verzijom BIOS-a, preporučuje se da ne flashate BIOS. Da biste flashali BIOS, učinite to oprezno. Neodgovarajuće flashanje BIOS-a može rezultirati neispravnim radom sustava.
Preporučuje se da ne mijenjate zadane postavke (osim ako to ne trebate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neodgovarajuća promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Load Optimized Defaults" u ovom poglavlju ili uvode u bateriju/clear CMOS jumper za način brisanja CMOS vrijednosti.)

Početni zaslon

Sljedeći početni zaslon s logotipom pojavit će se kada se računalo pokrene.
(Primjer verzije BIOS-a: F1a)

Postoje dva različita načina rada BIOS-a, kao što slijedi, a tipkom <F2> možete se prebacivati između ta dva načina rada. Classic Setup način rada pruža detaljne postavke BIOS-a. Možete koristiti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> da biste prihvatili ili ušli u podizbornik. Ili možete koristiti miš za odabir željene stavke. Easy Mode omogućuje korisnicima da brzo pregledaju trenutne informacije o sustavu ili da izvrše prilagodbe za optimalne performanse. U Easy Mode, možete koristiti miš za kretanje kroz stavke konfiguracije.

Kada sustav nije stabilan kao obično, odaberite stavku Load Optimized Defaults da biste sustav postavili na zadane postavke.
Izbornici BIOS Setup opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

M.I.T.

M.I.T.
oprez Hoće li sustav raditi stabilno s postavkama overkloka/prenapona koje ste napravili ovisi o vašim ukupnim konfiguracijama sustava. Neispravno overklokiranje/prenapon može rezultirati oštećenjem CPU-a, čipseta ili memorije i smanjiti vijek trajanja tih komponenti. Ova stranica je samo za napredne korisnike i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neadekvatna promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, očistite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

Napredne postavke frekvencije
Vrijednost glavnog takta
Prikazuje trenutnu radnu frekvenciju glavnog takta.
Omjer takta CPU-a
Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o instaliranom CPU-u.
Frekvencija CPU-a
Prikazuje trenutnu radnu frekvenciju CPU-a.

Napredne postavke jezgre CPU-a

Omjer takta CPU-a, Frekvencija CPU-a
Gornje postavke su sinkrone s onima pod istim stavkama u izborniku Napredne postavke frekvencije.

Core Performance Boost ^(Napomena)
Omogućuje vam da odredite želite li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za poboljšanje performansi CPU-a. (Zadano: Automatski)

Omjer Core Performance Boost ^(Napomena)
Omogućuje vam promjenu omjera za CPB. Podesivi raspon ovisi o instaliranom CPU-u. (Zadano: Automatski)

Turbo Performance Boost Ratio ^(Napomena)
Omogućuje vam da odredite želite li poboljšati performanse CPU-a. (Zadano: Onemogućeno)

Funkcija AMD Cool&Quiet

Omogućeno	Omogućuje upravljačkom programu AMD Cool'n'Quiet dinamičko podešavanje takta CPU-a i VID-a kako bi se smanjio izlaz topline iz vašeg računala i njegova potrošnja energije. (Zadano)
Onemogućeno	Onemogućuje ovu funkciju.

SVM način rada
Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. Uz virtualizaciju, jedan računalni sustav može funkcionirati kao više virtualnih sustava. (Zadano: Onemogućeno)
C6 način rada^{(Napomena 1)}
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C6 način rada u stanju zaustavljanja sustava. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Stanje C6 je poboljšano stanje uštede energije u odnosu na C1. (Zadano: Omogućeno)
Globalna kontrola C-stanja^{(Napomena 1)}
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Omogućeno)
SMT način rada^{(Napomena 1)}
Omogućuje vam da omogućite ili onemogućite tehnologiju CPU Simultaneous Multi-Threading. Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Automatski omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
Downcore kontrola^{(Napomena 1)}
Omogućuje vam da odaberete broj jezgri CPU-a koje želite omogućiti (broj jezgri CPU-a može se razlikovati ovisno o CPU-u). Automatski omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
Extreme Memory Profile (X.M.P.) ^{(Napomena 2)}
Omogućuje BIOS-u da pročita SPD podatke na XMP memorijskom modulu(ima) kako bi poboljšao performanse memorije kada je omogućen.

Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
Profil1	Koristi postavke profila 1.
Profil2 ^{(Napomena 2)}	Koristi postavke profila 2.

Multiplikator sistemske memorije
Omogućuje vam postavljanje množitelja sistemske memorije. Automatski postavlja množitelj memorije prema SPD podacima memorije. (Zadano: Automatski)
Frekvencija memorije (MHz)
Prva vrijednost frekvencije memorije je normalna radna frekvencija memorije koja se koristi; druga je frekvencija memorije koja se automatski podešava prema postavkama množitelja sistemske memorije.

Napredne postavke memorije
Extreme Memory Profile (X.M.P.) (Napomena 2), Multiplikator sistemske memorije, Frekvencija memorije (Mhz)
Gornje postavke su sinkrone s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
Način rada vremenskih intervala memorije
Ručni i napredni ručni način rada omogućuju konfiguriranje ispreplitanja kanala, ispreplitanja rangova i postavki vremenskih intervala memorije u nastavku. Opcije su: Automatski (zadano), Ručno, Napredno ručno.
Napon DDR profila
Kada koristite memorijski modul koji nije XMP ili je Extreme Memory Profile (X.M.P.) postavljen na Onemogućeno, vrijednost se prikazuje prema vašoj specifikaciji memorije. Kada je Extreme Memory Profile (X.M.P.) postavljen na Profil1 ili Profil2, vrijednost se prikazuje prema SPD podacima na XMP memoriji.
Ispreplitanje kanala
Omogućuje ili onemogućuje ispreplitanje memorijskih kanala. Omogućeno omogućuje sustavu istovremeni pristup različitim kanalima memorije kako bi se povećale performanse i stabilnost memorije. Automatski omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
Ispreplitanje rangova
Omogućuje ili onemogućuje ispreplitanje memorijskih rangova. Omogućeno omogućuje sustavu istovremeni pristup različitim rangovima memorije kako bi se povećale performanse i stabilnost memorije. Automatski omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
Podvremenski intervali memorije kanala A/B
Ovaj podizbornik pruža postavke vremenskih intervala memorije za svaki kanal memorije. Zasloni s odgovarajućim postavkama vremenskih intervala mogu se konfigurirati samo kada je Način rada vremenskih intervala memorije postavljen na Ručno ili Napredno ručno. Napomena: Vaš sustav može postati nestabilan ili se neće pokrenuti nakon što napravite promjene na vremenskim intervalima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili čišćenjem CMOS vrijednosti.
Napredne postavke napona
Ovaj podizbornik omogućuje vam postavljanje napona CPU-a, čipseta i memorije.

Status zdravlja računala
Poništi status otvaranja kućišta

Onemogućeno	Zadržava ili briše zapis prethodnog statusa upada u kućište. (Zadano)
Omogućeno	Briše zapis prethodnog statusa upada u kućište i polje Otvaranje kućišta će pokazati "Ne" pri sljedećem pokretanju.

Otvaranje kućišta
Prikazuje status detekcije uređaja za detekciju upada u kućište spojenog na CI header matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će pokazati "Da", inače će pokazati "Ne". Da biste izbrisali zapis statusa upada u kućište, postavite Poništi status otvaranja kućišta na Omogućeno, spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
CPU Vcore/CPU VDDP/DRAM Napon kanala A/B/+3.3V/+5V/+12V/VCORE SOC
Prikazuje trenutne napone sustava.

Razne postavke
Konfiguracija PCIe utora
Omogućuje vam postavljanje načina rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Automatski omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
Poboljšanje 3DMark01
Omogućuje vam da odredite želite li poboljšati neke naslijeđene performanse benchmarka. (Zadano: Onemogućeno)

Postavke Smart Fan 5
Monitor
Omogućuje vam odabir cilja za nadzor i daljnje podešavanje. (Zadano: CPU FAN)
Kontrola brzine ventilatora
Omogućuje vam da odredite želite li omogućiti funkciju kontrole brzine ventilatora i podesiti brzinu ventilatora.

Normalno	Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Možete podesiti brzinu ventilatora pomoću System Information Viewer na temelju vaših zahtjeva sustava. (Zadano)
Tiho	Omogućuje ventilatoru da radi malim brzinama.
Ručno	Omogućuje vam kontrolu brzine ventilatora u krivulji.
Puna brzina	Omogućuje ventilatoru da radi punom brzinom.

Upotreba ulazne temperature za kontrolu ventilatora
Omogućuje vam odabir referentne temperature za kontrolu brzine ventilatora.
Interval temperature
Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.
Način rada kontrole ventilatora

Automatski	Omogućuje BIOS-u automatsko otkrivanje vrste instaliranog ventilatora i postavljanje optimalnog načina upravljanja. (Zadano)
Napon	Način rada napona preporučuje se za ventilator s 3 pina.
PWM	PWM način rada preporučuje se za ventilator s 4 pina.

Temperatura
Prikazuje trenutnu temperaturu odabranog ciljnog područja.
Brzina ventilatora
Prikazuje trenutne brzine ventilatora.
Upozorenje o temperaturi
Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Onemogućeno (zadano), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
Upozorenje o kvaru ventilatora
Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili priključak ventilatora kada se to dogodi. (Zadano: Onemogućeno)

^(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.
^{(Napomena 1)} Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.
^{(Napomena 2)} Ova stavka je prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

Sustav

Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.
Jezik sustava
Odabire zadani jezik koji koristi BIOS.
Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, datum i godina. Upotrijebite <Enter> za prebacivanje između polja Mjesec, Datum i Godina te upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 1 p.m. je 13:00:00. Upotrijebite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda te upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti korištene zaštite lozinkom. (Ako nije postavljena lozinka, zadana vrijednost prikazat će se kao Administrator.) Razina Administrator omogućuje vam promjene svih postavki BIOS-a; razina Korisnik omogućuje vam samo promjene određenih postavki BIOS-a, ali ne svih.

BIOS

BIOS
Prioriteti mogućnosti pokretanja (Boot Option Priorities)
Određuje ukupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će prefiksirani s nizom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:". Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 7 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 7 64-bitni i ima prefiks "UEFI:".
Prioriteti tvrdog diska/CD/DVD ROM pogona/Diskete/Mrežnog uređaja BBS (Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities)
Određuje redoslijed pokretanja za određenu vrstu uređaja, kao što su tvrdi diskovi, optički pogoni, pogoni disketa i uređaji koji podržavaju funkciju Boot from LAN, itd. Pritisnite <Enter> na ovoj stavci za ulazak u podizbornik koji prikazuje uređaje iste vrste koji su povezani. Ova stavka je prisutna samo ako je instaliran barem jedan uređaj za ovu vrstu.
Stanje NumLock pri pokretanju (Bootup NumLock State)
Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici nakon POST-a. (Zadano: Uključeno)
Sigurnosna opcija (Security Option)
Određuje je li potrebna lozinka svaki put kada se sustav pokreće ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administratorska lozinka/Korisnička lozinka.

Postavljanje (Setup)	Lozinka je potrebna samo za ulazak u program BIOS Setup.
Sustav (System)	Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)

Prikaz LOGOTIPA na cijelom zaslonu (Full Screen LOGO Show)
Omogućuje vam da odredite hoće li se logotip GIGABYTE prikazivati pri pokretanju sustava. Onemogućeno preskače logotip GIGABYTE kada se sustav pokreće. (Zadano: Omogućeno)
Brzo pokretanje (Fast Boot)
Omogućuje ili onemogućuje brzo pokretanje za skraćivanje procesa pokretanja OS-a. Ultra Fast pruža najveću brzinu pokretanja. (Zadano: Onemogućeno)
SATA podrška (SATA Support)

Svi Sata uređaji (All Sata Devices)	Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.
Samo HDD zadnjeg pokretanja (Last Boot HDD Only)	Osim prethodnog pogona za pokretanje, svi SATA uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a. (Zadano)

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.
VGA podrška (VGA Support)
Omogućuje vam odabir vrste operativnog sustava za pokretanje.

Automatski (Auto)	Omogućuje samo naslijeđeni ROM opcije.
EFI upravljački program (EFI Driver)	Omogućuje EFI ROM opciju. (Zadano)

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.
USB podrška (USB Support)

Onemogućeno (Disabled)	Svi USB uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Potpuno početno (Full Initial)	Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
Djelomično početno (Partial Initial)	Dio USB uređaja je onemogućen prije dovršetka procesa pokretanja OS-a.

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno. Ova je funkcija onemogućena kada je Brzo pokretanje postavljeno na Ultra Fast.
Podrška za PS2 uređaje (PS2 Devices Support)

Onemogućeno (Disabled)	Svi PS/2 uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Omogućeno (Enabled)	Svi PS/2 uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)

Onemogućeno (Disabled)	Onemogućuje pokretanje s mreže. (Zadano)
Omogućeno (Enabled)	Omogućuje pokretanje s mreže.

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.
Značajke Windows 10 (Windows 10 Features)
Omogućuje vam odabir operativnog sustava koji će se instalirati. (Zadano: Ostali OS)
CSM podrška (CSM Support)
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenom procesu pokretanja računala.

Omogućeno (Enabled)	Omogućuje UEFI CSM. (Zadano)
Onemogućeno (Disabled)	Onemogućuje UEFI CSM i podržava samo postupak pokretanja UEFI BIOS-a.

Ova se stavka može konfigurirati samo kada je Značajke sustava Windows 10 postavljeno na Windows 10 ili Windows 10 WHQL.
LAN PXE Boot Option ROM
Omogućuje vam da odaberete hoćete li omogućiti naslijeđeni ROM opcije za LAN kontroler. (Zadano: Onemogućeno) Ova se stavka može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Kontrola mogućnosti pokretanja pohrane (Storage Boot Option Control)
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili naslijeđeni ROM opcije za kontroler uređaja za pohranu.

Onemogućeno (Disabled)	Onemogućuje ROM opcije.
Samo UEFI (UEFI Only)	Omogućuje samo UEFI ROM opciju.
Samo naslijeđeno (Legacy Only)	Omogućuje samo naslijeđeni ROM opcije. (Zadano)

Ova se stavka može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Prioritet ROM-a ostalih PCI uređaja (Other PCI Device ROM Priority)
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili Legacy ROM opciju za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.

Onemogućeno (Disabled)	Onemogućuje ROM opcije.
Samo UEFI (UEFI Only)	Omogućuje samo UEFI ROM opciju. (Zadano)
Samo naslijeđeno (Legacy Only)	Omogućuje samo naslijeđeni ROM opcije.

Mrežni stog (Network Stack)
Onemogućuje ili omogućuje pokretanje s mreže za instalaciju OS-a u GPT formatu, kao što je instalacija OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
Ipv4 PXE podrška (Ipv4 PXE Support)
Omogućuje ili onemogućuje IPv4 PXE podršku. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
Ipv4 HTTP podrška (Ipv4 HTTP Support)
Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv4. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
Ipv6 PXE podrška (Ipv6 PXE Support)
Omogućuje ili onemogućuje IPv6 PXE podršku. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
Ipv6 HTTP podrška (Ipv6 HTTP Support)
Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv6. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
Administratorska lozinka (Administrator Password)
Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam promjene svih BIOS postavki.
Korisnička lozinka (User Password)
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam samo promjene određenih BIOS postavki, ali ne svih. Za otkazivanje lozinke, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Pritisnite <Enter> ponovno kada se zatraži potvrda.
NAPOMENA: Prije postavljanja korisničke lozinke, provjerite jeste li prvo postavili administratorsku lozinku.

Periferije

AMD CPU fTPM
Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Omogućeno)
Primarni video uređaj ^(Napomena)
Određuje prvo pokretanje prikaza monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.

IGD Video	Postavlja ugrađenu grafiku kao prvi zaslon.
NB PCIe Slot Video	Postavlja PCI Express grafičku karticu na PCI Express utor kojim upravlja North Bridge kao prvi zaslon. (Zadano)

Ambijentalni LED
Omogućuje ili onemogućuje ugrađeni audio LED. (Zadano: Uključeno)
Podrška za Legacy USB
Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
XHCI Hand-off
Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
EHCI Hand-off
Određuje hoće li se omogućiti značajka EHCI Hand-off za operativni sustav bez podrške za EHCI Hand-off. (Zadano: Onemogućeno)
Emulacija porta 60/64
Omogućuje ili onemogućuje emulaciju I/O portova 64h i 60h. To bi trebalo biti omogućeno za potpunu legacy podršku za USB tipkovnice/miševe u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
Podrška za upravljačke programe USB masovne pohrane
Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
USB uređaji za pohranu
Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova stavka se pojavljuje samo kada je instaliran USB uređaj za pohranu.

Pouzdano računarstvo
Omogućuje ili onemogućuje Trusted Platform Module (TPM).
Super IO Configuration
Serijski priključak 1 (Ugrađeni COMA priključak)
Omogućuje ili onemogućuje ugrađeni serijski priključak. (Zadano: Omogućeno)
Serijski priključak 2 (Ugrađeni COMB priključak)
Omogućuje ili onemogućuje ugrađeni serijski priključak. (Zadano: Omogućeno)
Paralelni priključak
Omogućuje ili onemogućuje ugrađeni paralelni priključak. (Zadano: Omogućeno)
NVMe konfiguracija
Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.
Konfiguracija OffBoard SATA kontrolera
Prikazuje informacije o vašem M.2 PCIe SSD-u ako je instaliran.

Čipset

Čipset
IOMMU
Omogućuje ili onemogućuje podršku za AMD IOMMU. (Zadano: Automatski)
Integrirana grafika ^(Napomena)
Omogućuje ili onemogućuje ugrađenu grafičku funkciju.

Auto	BIOS će automatski omogućiti ili onemogućiti ugrađenu grafiku ovisno o instaliranoj grafičkoj kartici. (Zadano)
Onemogućeno	Onemogućuje ugrađenu grafiku.

Veličina međuspremnika UMA okvira ^(Napomena)
Veličina međuspremnika okvira je ukupna količina sistemske memorije dodijeljena isključivo za ugrađeni grafički kontroler. MS-DOS, na primjer, koristit će samo ovu memoriju za prikaz. Opcije su: Automatski (zadano), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA način rada
Omogućuje ili onemogućuje RAID za SATA kontrolere integrirane u čipset ili konfigurira SATA kontrolere u AHCI način rada.

RAID	Omogućuje RAID za SATA kontroler.
AHCI	Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) specifikacija je sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne značajke Serial ATA, kao što su Native Command Queuing i hot plug. (Zadano)

APU SATA Port Enable (M2F_32G Connector)
Omogućuje ili onemogućuje SATA kontroler integriran u CPU. (Zadano: Omogućeno)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Omogućuje ili onemogućuje SATA kontroler integriran u čipset. (Zadano: Omogućeno)
APU SATA Port 0 (M2F_32G Connector)
Prikazuje informacije o povezanom M.2 SATA uređaju. Informacije se pojavljuju samo kada je instaliran M.2 SATA uređaj.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Prikazuje informacije o povezanom(im) SATA uređaju(ima).

^(Note)Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.

Napajanje

AC BACK
Određuje stanje sustava nakon povratka napajanja od gubitka AC napajanja.

Memorija	Sustav se vraća u svoje zadnje poznato budno stanje nakon povratka AC napajanja.
Uvijek uključeno	Sustav se uključuje po povratku AC napajanja.
Uvijek isključeno	Sustav ostaje isključen po povratku AC napajanja. (Zadano)

Uključivanje pomoću tipkovnice
Omogućuje uključivanje sustava pomoću PS/2 tipkovnice za buđenje.
Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodu.

Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
Lozinka	Postavite lozinku s 1~5 znakova za uključivanje sustava.
Tipkovnica 98	Pritisnite gumb POWER na tipkovnici Windows 98 da biste uključili sustav.
Bilo koja tipka	Pritisnite bilo koju tipku za uključivanje sustava.

Lozinka za uključivanje
Postavite lozinku kada je Uključivanje pomoću tipkovnice postavljeno na Lozinka. Pritisnite <Enter> na ovoj stavci i postavite lozinku s do 5 znakova, a zatim pritisnite <Enter> da biste prihvatili. Da biste uključili sustav, unesite lozinku i pritisnite <Enter>.
Napomena: Da biste poništili lozinku, pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, ponovno pritisnite <Enter> bez unosa lozinke da biste očistili postavke lozinke.
Uključivanje pomoću miša
Omogućuje uključivanje sustava pomoću PS/2 miša za buđenje.
Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodu.

Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
Pomicanje	Pomaknite miš da biste uključili sustav.
Dvostruki klik	Dvaput kliknite lijevu tipku miša za uključivanje sustava.

ErP
Određuje hoće li sustav trošiti najmanje energije u stanju S5 (isključeno). Napomena: Kada je ova stavka postavljena na Omogućeno, sljedeće funkcije neće biti dostupne: Nastavi pomoću alarma, buđenje putem PME događaja, uključivanje pomoću miša, uključivanje pomoću tipkovnice i buđenje putem LAN-a.
Isključivanje putem PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću gumba za uključivanje.

Trenutno isključivanje	Pritisnite gumb za uključivanje i sustav će se odmah isključiti. (Zadano)
Odgoda 4 sek.	Pritisnite i držite gumb za uključivanje 4 sekunde da biste isključili sustav. Ako se gumb za uključivanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.

Nastavi pomoću alarma
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno) Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
Dan buđenja: Uključite sustav u određeno vrijeme svaki dan ili na određeni dan u mjesecu.
Sat/minuta/sekunda buđenja: Postavite vrijeme u koje će se sustav automatski uključiti.
Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno isključivanje iz operativnog sustava ili uklanjanje AC napajanja, jer postavke možda neće biti učinkovite.
Wake on LAN
Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Omogućeno)
Visokoprecizni mjerač vremena događaja
Omogućuje ili onemogućuje Visokoprecizni mjerač vremena događaja (HPET) u operativnom sustavu. (Zadano: Omogućeno)

Spremi i izađi

Spremi i izađi iz postavljanja
Pritisnite <Enter> na ovoj stavci i odaberite Da. Time se spremaju promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite Ne ili pritisnite <Esc> da biste se vratili u glavni izbornik BIOS Setup.
Izađi bez spremanja
Pritisnite <Enter> na ovoj stavci i odaberite Da. Time se izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite Ne ili pritisnite <Esc> da biste se vratili u glavni izbornik BIOS Setup.
Učitaj optimizirane zadane postavke
Pritisnite <Enter> na ovoj stavci i odaberite Da da biste učitali optimalne zadane postavke BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
Zaobilaženje pokretanja
Omogućuje vam da odaberete uređaj za neposredno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Da za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Spremi profile
Ova vam funkcija omogućuje spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Postavljanje profila 1 ~ Postavljanje profila 8. Pritisnite <Enter> da biste dovršili. Ili možete odabrati Odaberi datoteku u HDD/FDD/USB da biste spremili profil na svoj uređaj za pohranu.
Učitaj profile
Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete koristiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez muke ponovnog konfiguriranja postavki BIOS-a. Najprije odaberite profil koji želite učitati, a zatim pritisnite <Enter> da biste dovršili. Možete odabrati Odaberi datoteku u HDD/FDD/USB da biste unijeli profil koji ste prethodno stvorili sa svog uređaja za pohranu ili učitali profil koji je automatski stvorio BIOS, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Konfiguriranje RAID seta

RAID razine

	RAID 0	RAID 1	RAID 10
Minimalni broj tvrdih diskova	≥2	2	4
Kapacitet polja	Broj tvrdih diskova * Veličina najmanjeg pogona	Veličina najmanjeg pogona	(Broj tvrdih diskova/2) * Veličina najmanjeg pogona
Tolerancija na pogreške	Ne	Da	Da

Prije nego što započnete, pripremite sljedeće stavke:

Najmanje dva SATA tvrda diska ili M.2 SATA SSD. (Kako biste osigurali optimalne performanse, preporučuje se da koristite dva tvrda diska s identičnim modelom i kapacitetom).
Instalacijski disk za Windows.
Disk s upravljačkim programima matične ploče.
USB memorijski stick.

Konfiguriranje SATA kontrolera

Instaliranje tvrdih diskova
Instalirajte tvrde diskove/SSD-ove u SATA/M.2 priključke na matičnoj ploči. Zatim spojite priključke za napajanje iz napajanja na tvrde diskove.

Konfiguriranje načina rada SATA kontrolera u BIOS postavkama
Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u postavkama sustava BIOS.
Koraci:
1. Uključite računalo i pritisnite <Delete> za ulazak u BIOS postavke tijekom POST-a (Power-On Self-Test). Pod Chipset, provjerite jesu li APU SATA Port Enable i Chipset SATA Port Enable omogućeni. Postavite SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo.
2. Ako želite konfigurirati UEFI RAID, slijedite korake u "C-1." Za ulazak u legacy RAID ROM, spremite postavke i izađite iz BIOS postavki. Pogledajte "C-2" za više informacija.

BIOS izbornici postavki opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije BIOS izbornika postavki koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.

1. UEFI RAID konfiguracija
  Samo Windows 10 64-bit podržava UEFI RAID konfiguraciju.
  Korak:
  1. U BIOS postavkama idite na BIOS i postavite Windows 10 Features na Windows 10 i CSM Support na Disabled. Spremite promjene i izađite iz BIOS postavki.
  2. Nakon ponovnog pokretanja sustava, ponovno uđite u BIOS postavke. Zatim uđite u podizbornik Peripherals\RAIDXpert2 Configuration Utility.
  3. Na zaslonu RAIDXpert2 Configuration Utility pritisnite <Enter> na Array Management za ulazak u Create Array zaslon. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1 i RAID 10 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks za ulazak u Select Physical Disks zaslon.
  4. Na zaslonu Select Physical Disks odaberite tvrde diskove koje želite uključiti u RAID polje i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje za pomicanje na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Array Size, Array Size Unit, Read Cache Policy i Write Cache Policy.
  5. Nakon postavljanja kapaciteta, pomaknite se na Create Array i pritisnite <Enter> za početak.
  6. Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu polja, kapacitetu polja itd.
2. Konfiguriranje Legacy RAID ROM-a
  Uđite u legacy RAID BIOS uslužni program za postavljanje za konfiguriranje RAID polja. Preskočite ovaj korak i nastavite s instalacijom operativnog sustava Windows za konfiguraciju koja nije RAID.
  Korak:

Nakon što započne POST test memorije i prije nego što započne pokretanje operativnog sustava, potražite poruku koja kaže "Press <Ctrl-R> to Configure". Pritisnite <Ctrl> + <R> za ulazak u RAID BIOS uslužni program za postavljanje.
Za stvaranje novog polja, pritisnite <Enter> na opciji Create Array.
Traka za odabir premjestit će se u odjeljak Disks s desne strane zaslona. Odaberite tvrde diskove koje želite biti uključeni u RAID polje. Upotrijebite tipku sa strelicom prema gore ili prema dolje za odabir tvrdog diska i pritisnite <Insert>. Odabrani tvrdi disk bit će prikazan zelenom bojom. Za korištenje svih tvrdih diskova, jednostavno pritisnite <A> za odabir svih. Zatim pritisnite <Enter> i traka za odabir premjestit će se u odjeljak User Input u donjem lijevom kutu zaslona.
Prvo odaberite RAID način rada i pritisnite <Enter>. Dostupni odabiri ovise o broju tvrdih diskova koji se instaliraju. Zatim slijedite upute na zaslonu za određivanje veličine polja. Možete odabrati All available space za korištenje maksimalne dopuštene veličine ili upotrijebiti tipku sa strelicom prema gore ili prema dolje za podešavanje veličine i pritisnite <Enter>.
Odaberite način predmemoriranja. Opcije uključuju Read/Write, Read Only i None. Zatim pritisnite <Enter> za nastavak.
Na kraju će se pojaviti poruka koja kaže "Confirm Creation of Array". Pritisnite <C> za potvrdu ili <Esc> za povratak na prethodni zaslon.
Kada završite, vidjet ćete novo polje na glavnom zaslonu. Za izlaz iz RAID BIOS uslužnog programa, pritisnite <Esc> i zatim pritisnite <C> za potvrdu.

Instaliranje SATA RAID/AHCI upravljačkog programa i operativnog sustava
Uz ispravne BIOS postavke, spremni ste za instaliranje operativnog sustava.

Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju SATA RAID/AHCI upravljački program, ne morate instalirati zasebni RAID/AHCI upravljački program tijekom procesa instalacije Windowsa. Nakon instaliranja operativnog sustava, preporučujemo da instalirate sve potrebne upravljačke programe s diska s upravljačkim programima matične ploče pomoću "Xpress Install" kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da tijekom procesa instalacije OS-a osigurate dodatni SATA RAID/AHCI upravljački program, pogledajte korake u nastavku:

Kopirajte mapu Hw10 pod mapom \Boot na disku s upravljačkim programima na USB memorijski stick.
Pokrenite sustav s instalacijskog diska za Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji zahtijeva da učitate upravljački program, odaberite Browse (Pregledaj).
Umetnite USB memorijski stick i zatim pregledajte lokaciju upravljačkog programa. Lokacija upravljačkog programa je sljedeća: \Hw10\RAID\x64
Prvo odaberite AMD-RAID Bottom Device i kliknite Next za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next za učitavanje upravljačkog programa. Na kraju, nastavite s instalacijom OS-a.

Posjetite web stranicu GIGABYTE za detalje o konfiguriranju RAID polja.

Instalacija upravljačkih programa

Prije instaliranja upravljačkih programa, prvo instalirajte operativni sustav. (Sljedeće upute koriste Windows 10 kao primjer operativnog sustava.)
Nakon instaliranja operativnog sustava, umetnite disk s upravljačkim programima matične ploče u optički pogon. Kliknite na poruku "Tap to choose what happens with this disc" (Dodirnite za odabir što će se dogoditi s ovim diskom) u gornjem desnom kutu zaslona i odaberite "Run Run.exe." (Ili idite na Moje računalo, dvokliknite optički pogon i pokrenite program Run.exe.)

"Xpress Install" automatski će skenirati vaš sustav i zatim navesti sve upravljačke programe koje se preporučuje instalirati. Možete kliknuti gumb Xpress Install i "Xpress Install" će instalirati sve odabrane upravljačke programe. Ili kliknite strelicu ikonu za pojedinačnu instalaciju upravljačkih programa koji su vam potrebni.

Posjetite web stranicu GIGABYTE za više informacija o softveru.

Posjetite web stranicu GIGABYTE za detalje o konfiguriranju audio softvera.

Kontaktirajte nas
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): http://esupport.gigabyte.com
WEB adresa (engleski): http://www.gigabyte.com
WEB adresa (kineski): http://www.gigabyte.tw

GIGABYTE eSupport
Za postavljanje tehničkog ili netehničkog (prodaja/marketing) pitanja, povežite se na: http://esupport.gigabyte.com

Identificiranje revizije vaše matične ploče
Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju svoje matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili prilikom traženja tehničkih informacija.
Primjer:
Identificiranje revizije vaše matične ploče

Za više detalja o proizvodu, posjetite web stranicu GIGABYTE.

Autorsko pravo
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Sva prava pridržana. Zaštitni znakovi spomenuti u ovom priručniku zakonski su registrirani za njihove vlasnike.
