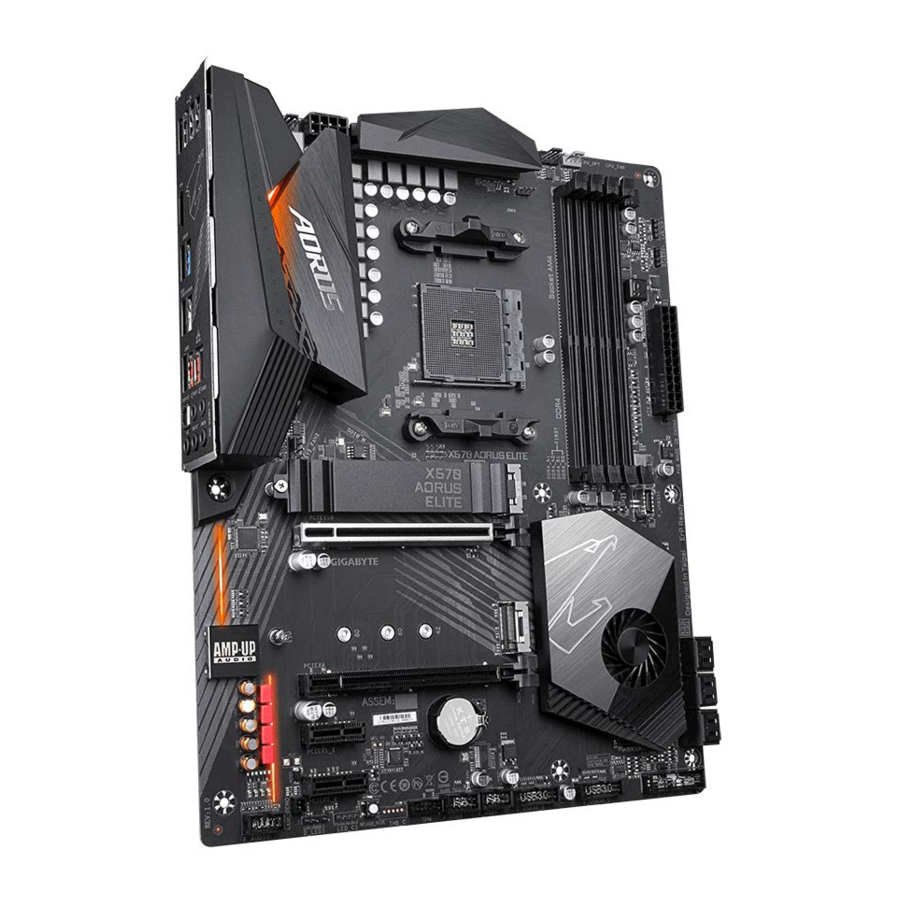

Gigabyte X570 AORUS ELITE WIFI - Priručnik za AM4 ATX matičnu ploču

Sadržaj

1 Identifikacija revizije vašeg uređaja
2 Raspored uređaja
3 Sadržaj kutije
4 Instalacija hardvera
5 BIOS Setup
6 Konfiguriranje RAID seta
7 Preuzmi priručnik
8 Na drugim jezicima

Ovaj priručnik pruža informacije za sljedeće modele matičnih ploča:

X570 AORUS ELITE
X570 AORUS ELITE WIFI

Identifikacija revizije vašeg uređaja

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a, upravljačkih programa ili prilikom traženja tehničkih informacija.
Primjer:
Identifikacija revizije vašeg uređaja

Raspored uređaja

Sadržaj kutije

Matična ploča X570 AORUS ELITE ili X570 AORUS ELITE WIFI
Disk s upravljačkim programima za matičnu ploču
Korisnički priručnik
Vodič za brzu instalaciju
Četiri SATA kabela
Jedan G Connector
M.2 vijak(vijci)/M.2 odstojnik(ci)
Jedna antena

Samo za X570 AORUS ELITE WIFI.

* Gornji sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete. Sadržaj kutije podložan je promjenama bez prethodne najave.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke krugove i komponente koje se mogu oštetiti kao rezultat elektrostatičkog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
Prije instalacije nemojte uklanjati ili oštetiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dostavio vaš prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
Uvijek isključite izmjeničnu struju izvlačenjem kabela za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
Prilikom spajanja hardverskih komponenti na interne konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
Prilikom rukovanja matičnom pločom, izbjegavajte dodirivanje metalnih žica ili konektora.
Najbolje je nositi narukvicu za zaštitu od elektrostatičkog pražnjenja (ESD) prilikom rukovanja elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u elektrostatički zaštitni spremnik.
Prije spajanja ili odspajanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
Prije uključivanja napajanja, provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
Prije korištenja proizvoda provjerite jesu li svi kabeli i konektori napajanja vaših hardverskih komponenti spojeni.
Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt s krugom matične ploče ili njezinim komponentama.
Provjerite nema li preostalih vijaka ili metalnih komponenti postavljenih na matičnu ploču ili unutar kućišta računala.
Ne stavljajte računalni sustav na neravnu površinu.
Ne stavljajte računalni sustav u okruženje visoke temperature ili vlažno okruženje.
Uključivanje napajanja računala tijekom postupka instalacije može dovesti do oštećenja sustava komponenti kao i fizičke ozljede korisnika.
Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se certificiranom računalnom tehničaru.
Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s njegovim uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

Samo za X570 AORUS ELITE WIFI.

(Napomena 1) Samo za 2nd Generation AMD Ryzen s Radeon Vega Graphics procesorima/AMD Ryzen s Radeon Vega Graphics procesorima.
(Napomena 2) Samo za 3rd Generation AMD Ryzen procesore.
(Napomena 3) Samo za 3rd Generation AMD Ryzen procesore/2nd Generation AMD Ryzen procesore.

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne obavijesti.

Posjetite web stranicu GIGABYTE za popise podrške za CPU, memorijske module, SSD i M.2 uređaje.

X570 AORUS ELITE WIFI

X570 AORUS ELITE

Posjetite stranicu Support\Utility List na web stranici GIGABYTE da biste preuzeli najnoviju verziju aplikacija.

Instaliranje CPU-a

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

Provjerite podržava li matična ploča CPU. (Idite na web stranicu GIGABYTE za najnoviji popis podrške za CPU.)
Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
Pronađite pin jedan od CPU-a. CPU se ne može umetnuti ako je pogrešno usmjeren.
Nanesite ravnomjeran i tanak sloj toplinske paste na površinu CPU-a.
Ne uključujte računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
Postavite frekvenciju CPU hosta u skladu sa specifikacijama CPU-a. Ne preporučuje se da se frekvencija sabirnice sustava postavi iznad specifikacija hardvera jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to prema specifikacijama vašeg hardvera, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Pronađite pin jedan (označen malim trokutom) CPU utičnice i CPU-a.

Mala trokutasta oznaka označava pin jedan utičnice

Mala trokutasta oznaka označava pin jedan CPU-a

Posjetite web stranicu GIGABYTE za detalje o instalaciji hardvera.

Instaliranje memorije

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Idite na web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Dvokanalna konfiguracija memorije
Ova matična ploča ima četiri utičnice za memoriju i podržava Dual Channel Technology. Nakon što je memorija instalirana, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanjem Dual Channel načina rada memorije udvostručit će se izvorna propusnost memorije.

Četiri utičnice za memoriju podijeljene su u dva kanala, a svaki kanal ima dvije utičnice za memoriju kao što slijedi:

Kanal A: DDR4_A1, DDR4_A2
Kanal B: DDR4_B1, DDR4_B2

Tablica dvokanalnih konfiguracija memorije

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 modula	- -	DS/SS	- -	DS/SS
2 modula	DS/SS	- -	DS/SS	- -
4 modula	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Nema memorije)

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u Dual Channel načinu rada.

Dvokanalni način rada ne može se omogućiti ako je instaliran samo jedan memorijski modul.
Prilikom omogućavanja dvokanalnog načina rada s dva ili četiri memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. Za optimalne performanse, prilikom omogućavanja dvokanalnog načina rada s dva memorijska modula, preporučujemo da ih instalirate u DDR4_A2 i DDR4_B2 utičnice.

Instaliranje kartice za proširenje

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

USB 2.0/1.1 priključak
USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
SMA antenski priključci (1T1R)
Koristite ovaj priključak za spajanje antene.
Zategnite antenske kabele na antenske priključke, a zatim pomaknite antenu na mjesto gdje je dobar signal.
HDMI priključak ^{(Napomena 1)}
HDMI priključak je usklađen s HDCP 2.2 i podržava Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192KHz/24bit 8-kanalni LPCM audio izlaz. Ovaj priključak možete koristiti za spajanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@60 Hz, ali stvarne podržane razlučivosti ovise o korištenom monitoru.

Nakon instaliranja HDMI uređaja, provjerite jeste li postavili zadani uređaj za reprodukciju zvuka na HDMI. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)
USB 3.2 Gen 1 priključak
USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
USB 3.2 Gen 1 priključak (bijeli)
USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje. Prije korištenja Q-Flash Plus ^{(Napomena 2)} , provjerite jeste li prvo umetnuli USB flash pogon u ovaj priključak.
RJ-45 LAN priključak
Gigabit Ethernet LAN priključak pruža internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

LED za vezu/brzinu:
Stanje	Opis
Narančasta	Brzina prijenosa podataka od 1 Gbps
Zelena	Brzina prijenosa podataka od 100 Mbps
Isključeno	Brzina prijenosa podataka od 10 Mbps
LED za aktivnost:
Stanje	Opis
Treperi	U tijeku je prijenos ili primanje podataka
Uključeno	Ne odvija se prijenos ili primanje podataka

Samo za X570 AORUS ELITE WIFI.
(Napomena 1) Samo za 2nd Generation AMD Ryzen s Radeon Vega Graphics procesorima/AMD Ryzen s Radeon Vega Graphics procesorima.
(Napomena 2) Da biste omogućili funkciju Q-Flash Plus, posjetite web stranicu "Unique Features" GIGABYTE-ove web stranice.

USB 3.2 Gen 2 Type-A priključak (crveni)
USB 3.2 Gen 2 Type-A priključak podržava specifikaciju USB 3.2 Gen 2 i kompatibilan je sa specifikacijom USB 3.2 Gen 1 i USB 2.0. Koristite ovaj priključak za USB uređaje.
Izlaz za središnji/subwoofer zvučnik
Koristite ovu audio utičnicu za spajanje središnjih/subwoofer zvučnika.
Izlaz za stražnji zvučnik
Koristite ovu audio utičnicu za spajanje stražnjih zvučnika.
Optički S/PDIF izlazni priključak
Ovaj priključak pruža digitalni audio izlaz vanjskom audio sustavu koji podržava digitalni optički audio. Prije korištenja ove značajke, provjerite pruža li vaš audio sustav optički digitalni audio ulazni priključak.
Linijski ulaz/izlaz za bočni zvučnik
Linijska ulazna utičnica. Koristite ovu audio utičnicu za linijske ulazne uređaje kao što su optički pogon, walkman itd.
Linijski izlaz/izlaz za prednji zvučnik
Linijska izlazna utičnica. Ova utičnica podržava funkciju pojačavanja zvuka. Za bolju kvalitetu zvuka preporučuje se da svoje slušalice/zvučnike spojite na ovu utičnicu (stvarni učinci mogu se razlikovati ovisno o korištenom uređaju).
Mikrofonski ulaz/izlaz za bočni zvučnik
Mikrofonska ulazna utičnica.

Konfiguracije audio utičnica:

Utičnica	Slušalice/ 2-kanalni	4-kanalni	5.1-kanalni	7.1-kanalni
Izlaz za središnji/subwoofer zvučnik
Izlaz za stražnji zvučnik
Linijski ulaz/izlaz za bočni zvučnik
Linijski izlaz/izlaz za prednji zvučnik
Mikrofonski ulaz/izlaz za bočni zvučnik

Ako želite instalirati bočni zvučnik, morate prenamijeniti ili linijski ulaz ili mikrofonski ulaz da bude bočni izlaz zvučnika putem audio upravljačkog programa.
Da biste omogućili ili konfigurirali funkciju pojačavanja zvuka za linijski izlaz, pristupite aplikaciji HD Audio Manager.

oprez

Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel sa svog uređaja, a zatim ga uklonite s matične ploče.
Prilikom uklanjanja kabela, povucite ga ravno iz priključka. Nemojte ga ljuljati s jedne strane na drugu kako biste spriječili električni kratki spoj unutar priključka kabela.

Posjetite GIGABYTE-ovu web stranicu za detalje o konfiguriranju audio softvera.

Interni konektori

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2
CPU_OPT
M2A_SOCKET/M2B_SOCKET
SATA3 0/1/2/3/4/5
LED_C1/LED_C2
D_LED1/D_LED2
LED_CPU
F_AUDIO
F_PANEL
F_USB31C
F_USB30_1/F_USB30_2
F_USB1/F_USB2
TPM
BAT
CLR_CMOS
QFLASH_PLUS

oprez Pročitajte sljedeće smjernice prije povezivanja vanjskih uređaja:

Prvo provjerite jesu li vaši uređaji usklađeni s priključcima koje želite povezati.
Prije instaliranja uređaja obavezno isključite uređaje i računalo. Iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

1/2. ATX_12V/ATX (2x4 12V priključak za napajanje i 2x12 glavni priključak za napajanje)
Korištenjem priključka za napajanje, napajanje može osigurati dovoljno stabilne snage za sve komponente na matičnoj ploči. Prije spajanja priključka za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Priključak za napajanje ima dizajn koji je otporan na pogreške. Spojite kabel napajanja na priključak za napajanje u ispravnoj orijentaciji.
12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.

Kako bi se zadovoljili zahtjevi proširenja, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog ili nepodizajućeg sustava.

ATX_12V:

Broj pina	Definicija	Broj pina	Definicija
1	GND (Samo za 2x4-pinski 12V)	5	+12V (Samo za 2x4-pinski 12V)
2	GND (Samo za 2x4-pinski 12V)	6	+12V (Samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Broj pina	Definicija	Broj pina	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Samo za 2x12-pinski ATX)	23	+5V (Samo za 2x12-pinski ATX)
12	3.3V (Samo za 2x12-pinski ATX)	24	GND (Samo za 2x12-pinski ATX)

3/4. CPU_FAN/SYS_FAN1/2 (Priključci ventilatora)
Svi priključci ventilatora na ovoj matičnoj ploči su 4-pinski. Većina priključaka ventilatora ima dizajn koji je otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica uzemljenja). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja sistemskog ventilatora unutar kućišta.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Senzor
4	PWM kontrola brzine

CPU_OPT (Priključak ventilatora za hlađenje vodom CPU-a)
Priključak ventilatora je 4-pinski i ima dizajn koji je otporan na pogreške. Većina priključaka ventilatora ima dizajn koji je otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica uzemljenja). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Senzor
4	PWM kontrola brzine

oprez

Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može smrznuti.
Ovi priključci ventilatora nisu konfiguracijski kratkospojnici. Ne stavljajte kratkospojnik na priključke.

M2A_SOCKET/M2B_SOCKET (M.2 Socket 3 priključka)
M.2 priključci podržavaju M.2 SATA SSD-ove ili M.2 PCIe SSD-ove i podržavaju RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID seta s M.2 SATA SSD-om ili SATA tvrdim diskom. Pogledajte "Konfiguriranje RAID seta", poglavlje za upute o konfiguriranju RAID polja.

Slijedite korake u nastavku kako biste ispravno instalirali M.2 SSD u M.2 priključak.

Uzmite vijak i odstojnik iz priloženih paketa vijaka i odstojnika za M.2. Pronađite M.2 priključak u koji ćete instalirati M.2 SSD, upotrijebite odvijač da odvrnete vijak na hladnjaku, a zatim uklonite hladnjak. (Samo priključak M2A_SOCKET ima hladnjak)
Pronađite odgovarajuću montažnu rupu za M.2 SSD koji će se instalirati, a zatim prvo zategnite odstojnik. Umetnite M.2 SSD u M.2 priključak pod kutom.
Pritisnite M.2 SSD prema dolje, a zatim ga učvrstite vijkom. Vratite hladnjak i pričvrstite ga na izvornu rupu.

Odaberite odgovarajuću rupu za M.2 SSD koji će se instalirati i ponovno pričvrstite vijak i odstojnik.

SATA3 0/1/2/3/4/5 (SATA 6Gb/s priključci)
SATA priključci su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA priključak podržava jedan SATA uređaj. SATA priključci podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte "Konfiguriranje RAID seta", poglavlje za upute o konfiguriranju RAID polja.

Broj pina	Definicija
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

LED_C1/LED_C2 (Priključci RGB LED trake)
Priključci se mogu koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2m.

Broj pina	Definicija
1	12V
2	G
3	R
4	B

Spojite svoju RGB LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 (12 V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

D_LED1/D_LED2 (Priključci adresabilne LED trake)
Priključci se mogu koristiti za spajanje standardne 5050 adresabilne LED trake, s maksimalnom snagom od 5A (5V) i maksimalnim brojem od 1000 LED dioda.

Broj pina	Definicija
1	V (5V)
2	D
3	Nema pina
4	G

Spojite svoju adresabilnu LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 priključka adresabilne LED trake. Neispravno spajanje može dovesti do oštećenja LED trake.

Za informacije o tome kako uključiti/isključiti svjetla LED trake, posjetite web-stranicu "Jedinstvene značajke" web-mjesta GIGABYTE-a.

oprez Prije instaliranja uređaja obavezno isključite uređaje i računalo. Iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

LED_CPU (Priključak LED trake hladnjaka CPU-a/RGB LED trake)
Priključak se može koristiti za spajanje LED trake hladnjaka CPU-a ili standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2m.

Broj pina	Definicija
1	12V
2	G
3	R
4	B

Spojite LED traku hladnjaka CPU-a/RGB LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 (12 V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

Za informacije o tome kako uključiti/isključiti svjetla LED trake, posjetite web-stranicu "Jedinstvene značajke" web-mjesta GIGABYTE-a.

pažnja Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

F_AUDIO (Audio priključak prednje ploče)
Audio priključak prednje ploče podržava High Definition audio (HD). Na ovaj priključak možete spojiti audio modul prednje ploče kućišta. Provjerite odgovaraju li rasporedi žica konektora modula rasporedima pinova priključka matične ploče. Neispravno spajanje konektora modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

Broj pina	Definicija	Broj pina	Definicija
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD F_
3	MIC2_R	8	Nema pina
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica, obratite se proizvođaču kućišta.

F_PANEL (Priključak prednje ploče)
Spojite prekidač za napajanje, prekidač za resetiranje, zvučnik, prekidač/senzor za upad u kućište i indikator statusa sustava na kućištu na ovaj priključak prema dolje navedenim rasporedima pinova. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.

PLED/PWR_LED (LED napajanja):
Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED dioda svijetli kada sustav radi. LED dioda je isključena kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).
PW (Prekidač napajanja):
Spaja se na prekidač napajanja na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača napajanja (pogledajte "BIOS Setup" (Postavljanje BIOS-a), "Settings\Platform Power" (Postavke\Napajanje platforme), poglavlje za više informacija).
SPEAK (Zvučnik):
Spaja se na zvučnik na prednjoj ploči kućišta. Sustav javlja status pokretanja sustava izdavanjem zvučnog koda. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.
HD (LED aktivnosti tvrdog diska):
Spaja se na LED aktivnost tvrdog diska na prednjoj ploči kućišta. LED dioda svijetli kada tvrdi disk čita ili upisuje podatke.
RES (Prekidač za resetiranje):
Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje kako biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvršiti normalno ponovno pokretanje.
CI (Priključak za upad u kućište):
Spaja se na prekidač/senzor za upad u kućište na kućištu koji može otkriti je li B_ poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom za upad u kućište.
NC: Nema veze.

Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED diode napajanja, LED diode aktivnosti tvrdog diska, zvučnika itd. Kada spajate modul prednje ploče kućišta na ovaj priključak, provjerite jesu li rasporedi žica i rasporedi pinova ispravno usklađeni.

F_USB31C (USB Type-C priključak s podrškom za USB 3.2 Gen 2)
Priključak je u skladu sa specifikacijom USB 3.2 Gen 2 i može osigurati jedan USB priključak.

Broj pina	Definicija	Broj pina	Definicija	Broj pina	Definicija
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_USB30_1/F_USB30_2 (USB 3.2 Gen 1 priključci)
Priključci su u skladu sa specifikacijom USB 3.2 Gen 1 i USB 2.0, a svaki priključak može osigurati dva USB priključka. Za kupnju dodatne 3,5" prednje ploče koja osigurava dva USB 3.2 Gen 1 priključka, obratite se lokalnom prodavaču.

Broj pina	Definicija	Broj pina	Definicija	Broj pina	Definicija
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Nema pina
7	GND	B S_ 14	SSTX2+

F_USB1/F_USB2 (USB 2.0/1.1 priključci)
Priključci su u skladu sa specifikacijom USB 2.0/1.1. Svaki USB priključak može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom prodavaču.

Broj pina	Definicija	Broj pina	Definicija
1	Napajanje (5V)	6	USB DY+
2	Napajanje (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Nema pina
5	USB DX+	10	NC

pažnja

Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB 2.0/1.1 priključak.
Prije instaliranja USB nosača, obavezno isključite računalo i isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.

TPM (Priključak modula pouzdane platforme)
Na ovaj priključak možete spojiti TPM (modul pouzdane platforme).

Broj pina	Definicija	Broj pina	Definicija
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	Nema pina	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

BAT (Baterija)
Baterija osigurava napajanje za očuvanje vrijednosti (kao što su konfiguracije BIOS-a, podaci o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, inače CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.

CMOS vrijednosti možete izbrisati uklanjanjem baterije:

Isključite računalo i isključite kabel za napajanje.
Pažljivo uklonite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet, poput odvijača, da dodirnete pozitivni i negativni terminal držača baterije, čime ih kratko spojite na 5 sekundi.)
Vratite bateriju.
Uključite kabel za napajanje i ponovno pokrenite računalo.

pažnja

Uvijek isključite računalo i isključite kabel za napajanje prije zamjene baterije.
Zamijenite bateriju ekvivalentnom. Može doći do oštećenja uređaja ako se baterija zamijeni netočnim modelom.
Obratite se mjestu kupnje ili lokalnom prodavaču ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
Prilikom postavljanja baterije obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana trebala bi biti okrenuta prema gore).
S iskorištenim baterijama mora se postupati u skladu s lokalnim propisima o zaštiti okoliša.

CLR_CMOS (Most za brisanje CMOS-a)
Upotrijebite ovaj most za brisanje konfiguracije BIOS-a i vraćanje CMOS vrijednosti na tvorničke postavke. Za brisanje CMOS vrijednosti, upotrijebite metalni predmet, poput odvijača, da dodirnete dva pina na nekoliko sekundi.

	Otvoreno: Normalno
	Kratko spojeno: Obrišite CMOS vrijednosti

oprez

Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
Nakon ponovnog pokretanja sustava, idite u BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults (Učitaj optimizirane zadane postavke)) ili ručno konfigurirajte BIOS postavke (pogledajte "BIOS Setup," Poglavlje za BIOS konfiguracije).

QFLASH_PLUS (Q-Flash Plus Button)
Q-Flash Plus vam omogućuje ažuriranje BIOS-a kada je vaš sustav isključen (S5 stanje isključenosti). Spremite najnoviji BIOS na USB memorijski stick i priključite ga u namjenski priključak, a zatim sada možete automatski flashati BIOS jednostavnim pritiskom na tipku Q-Flash Plus. QFLED će bljeskati kada započnu aktivnosti podudaranja i flashanja BIOS-a i prestat će bljeskati kada se glavno flashanje BIOS-a dovrši.

Za informacije o tome kako koristiti Q-Flash Plus posjetite web stranicu "Jedinstvene značajke" web stranice tvrtke GIGABYTE.

BIOS Setup

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program BIOS Setup koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava. Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebnu energiju za CMOS kako bi zadržala vrijednosti konfiguracije u CMOS-u.
Za pristup programu BIOS Setup, pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno.
Za nadogradnju BIOS-a, koristite uslužni program GIGABYTE Q-Flash ili @BIOS.

Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
@BIOS je uslužni program temeljen na sustavu Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

oprez

Budući da je fleširanje BIOS-a potencijalno rizično, ako ne naiđete na probleme koristeći trenutnu verziju BIOS-a, preporučuje se da ne fleširate BIOS. Za fleširanje BIOS-a, učinite to s oprezom. Neodgovarajuće fleširanje BIOS-a može rezultirati kvarom sustava.
Preporučuje se da ne mijenjate zadane postavke (osim ako to ne morate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neodgovarajuća promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, pokušajte očistiti CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Učitaj optimizirane zadane postavke" u ovom poglavlju ili uvode skakača za bateriju/čišćenje CMOS-a u poglavlju o instalaciji hardvera za način čišćenja CMOS vrijednosti.)

Početni zaslon

Sljedeći početni zaslon s logotipom pojavit će se kada se računalo pokrene.
(Primjer verzije BIOS-a: X570 AORUS ELITE, F1a)

Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Easy Mode (Jednostavan način rada) omogućuje korisnicima brz pregled trenutnih informacija o sustavu ili podešavanje za optimalne performanse. U Easy Mode (Jednostavan način rada) možete koristiti miš za kretanje kroz stavke konfiguracije. Advanced Mode (Napredni način rada) pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje među stavkama i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke.

Kada sustav nije stabilan kao obično, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) kako biste sustav postavili na zadane postavke.
Izbornici BIOS Setup-a opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

Quick Access Bar omogućuje vam brz prelazak na General Help (Opća pomoć), Easy Mode (Jednostavan način rada), Smart Fan 5 ili Q-Flash zaslon.

Tipke funkcija u naprednom načinu rada
< >< >	Pomaknite traku za odabir za odabir izbornika za postavljanje
< >< >	Pomaknite traku za odabir za odabir stavke konfiguracije u izborniku
<Enter>/Dvostruki klik	Izvršite naredbu ili uđite u izbornik
< + >/<Page Up>	Povećajte brojčanu vrijednost ili napravite promjene
< - >/<Page Down>	Smanjite brojčanu vrijednost ili napravite promjene
<F1>	Prikaži opise funkcijskih tipki
<F2>	Prebacite se na Easy Mode (Jednostavan način rada)
<F3>	Spremite trenutne postavke BIOS-a u profil
<F4>	Učitajte postavke BIOS-a iz prethodno kreiranog profila
<F5>	Vratite prethodne postavke BIOS-a za trenutne podizbornike
<F6>	Prikažite zaslon Smart Fan 5
<F7>	Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike
<F8>	Pristupite uslužnom programu Q-Flash
<F10>	Spremite sve promjene i izađite iz programa BIOS Setup
<F11>	Prebacite se na podizbornik Favorites (Favoriti)
<F12>	Snimite trenutni zaslon kao sliku i spremite ga na svoj USB pogon
<Insert>	Dodajte ili uklonite omiljenu opciju
<Ctrl>+<S>	Prikažite informacije o instaliranoj memoriji
<Esc>	Glavni izbornik: Izađite iz programa BIOS Setup Podizbornici: Izađite iz trenutnog podizbornika

Favoriti (F11)

Postavite svoje često korištene opcije kao favorite i koristite tipku <F11> za brzi prelazak na stranicu na kojoj se nalaze sve vaše omiljene opcije. Za dodavanje ili uklanjanje omiljene opcije, idite na njezinu izvornu stranicu i pritisnite <Insert> na opciji. Opcija je označena zvjezdicom ako je postavljena kao "favorite" (omiljena).

Tweaker

oprez Hoće li sustav stabilno raditi s postavkama overclocka/prenapona koje ste napravili ovisi o vašim cjelokupnim konfiguracijama sustava. Neispravno overclockanje/prenapon može dovesti do oštećenja CPU-a, čipseta ili memorije i smanjiti vijek trajanja ovih komponenti. Ova je stranica samo za napredne korisnike i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neodgovarajuća promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, očistite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

CPU Clock Control (Kontrola takta CPU-a)
Omogućuje vam ručno postavljanje osnovnog takta CPU-a u koracima od 1 MHz. (Zadano: Auto)

Preporučuje se da se frekvencija CPU-a postavi u skladu sa specifikacijama CPU-a.
CPU Clock Ratio (Omjer takta CPU-a)
Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o CPU-u koji se instalira.

Napredne postavke CPU-a
- Core Performance Boost (Povećanje performansi jezgre) ^(Napomena)
  Omogućuje vam da odredite želite li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za povećanje performansi CPU-a. (Zadano: Auto)
- SVM Mode (SVM način rada)
  Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedan računalni sustav može funkcionirati kao više virtualnih sustava. (Zadano: Disabled (Onemogućeno))
- Global C-state Control (Globalna kontrola C-stanja) ^(Napomena)
  Omogućuje vam da odredite hoće li CPU ući u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Enabled (Omogućeno))
- Power Supply Idle Control (Kontrola stanja mirovanja napajanja) ^(Napomena)
  Omogućuje ili onemogućuje Package C6 State (Paket C6 stanje).

Typical Current Idle (Tipično stanje mirovanja struje)	Onemogućuje ovu funkciju.
Low Current Idle (Nisko stanje mirovanja struje)	Omogućuje ovu funkciju.
Auto	Omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano)

CCD Control (CCD kontrola) ^(Napomena)
Postavlja broj CCD-ova koji će se koristiti. (Zadano: Auto)
SMT Mode (SMT način rada)
Omogućuje vam omogućavanje ili onemogućavanje tehnologije CPU Simultaneous Multi-Threading (istovremenog višestrukog izvođenja instrukcija). Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Auto)
AMD CPU fTPM
Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Disabled (Onemogućeno))

Extreme Memory Profile (X.M.P.) (Ekstremni profil memorije) ^(Napomena)
Omogućuje BIOS-u čitanje SPD podataka na XMP memorijskom modulu(ima) kako bi se poboljšale performanse memorije kada je omogućeno.

Disabled (Onemogućeno)	Onemogućuje ovu funkciju. (Zadano)
Profile1 (Profil 1)	Koristi postavke profila 1.
Profile2 ^(Napomena)	Koristi postavke profila 2.

XMP High Frequency Support (Podrška za visoku frekvenciju XMP-a)^(Napomena)
Omogućuje vam odabir razine kompatibilnosti za memoriju visoke frekvencije. Ova se stavka može konfigurirati samo kada je Extreme Memory Profile (X.M.P.) (Ekstremni profil memorije) postavljen na Profile1 (Profil 1) ili Profile2 (Profil 2). (Zadano: Auto)
System Memory Multiplier (Multiplikator sistemske memorije)
Omogućuje vam postavljanje multiplikatora sistemske memorije. Auto (Automatski) postavlja multiplikator memorije prema SPD podacima memorije. (Zadano: Auto)

Advanced Memory Settings (Napredne postavke memorije)
Memory Subtimings (Podpodešavanja memorije)

Standard Timing Control (Standardna kontrola vremena), Advanced Timing Control (Napredna kontrola vremena), CAD Bus Setup Timing (Podešavanje vremena CAD sabirnice), CAD Bus Drive Strength (Jačina pogona CAD sabirnice), Data Bus Configuration (Konfiguracija podatkovne sabirnice)
Ovi odjeljci pružaju postavke vremena memorije. Napomena: Vaš sustav može postati nestabilan ili se neće moći pokrenuti nakon što izvršite promjene u vremenima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili čišćenjem CMOS vrijednosti.

SPD Info (SPD informacije)
Prikazuje informacije o instaliranoj memoriji.
- CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/PM_1VSOC/PM_1V8/DRAM Voltage (CH A/B) (Napon DRAM-a (CH A/B))
  Ove stavke omogućuju vam podešavanje CPU Vcore i napona memorije.
Advanced Voltage Settings (Napredne postavke napona)
Ovaj podizbornik omogućuje vam konfiguriranje razine Load-Line Calibration (kalibracije opterećenja), razine zaštite od prenapona, razine zaštite od prekomjerne struje i PWM frekvencije.

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.

Postavke

Platform Power
- AC BACK
  Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.

Memory	Sustav se vraća u svoje zadnje poznato budno stanje nakon povratka AC napajanja.
Always On	Sustav se uključuje nakon povratka AC napajanja.
Always Off	Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)

ErP
Određuje hoće li sustav trošiti najmanje energije u stanju S5 (gašenje). (Zadano: Onemogućeno)
Napomena: Kada je ova stavka postavljena na Enabled, sljedeće funkcije neće biti dostupne: Resume by Alarm, uključivanje putem miša i uključivanje putem tipkovnice.
Soft-Off by PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću gumba za napajanje.

Instant-Off	Pritisnite gumb za napajanje i sustav će se odmah isključiti. (Zadano)
Delay 4 Sec.	Pritisnite i držite gumb za napajanje 4 sekunde da biste isključili sustav. Ako se gumb za napajanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.

Power Loading
Omogućuje ili onemogućuje lažno opterećenje. Kada je napajanje na niskom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo gašenje ili kvar. Ako se to dogodi, postavite na Enabled. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Resume by Alarm
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno) Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
- Wake up day: Uključite sustav u određeno vrijeme svaki dan ili na određeni dan u mjesecu.
- Wake up hour/minute/second: Postavite vrijeme u koje će se sustav automatski uključiti.
  Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno gašenje iz operativnog sustava ili uklanjanje AC napajanja, inače postavke možda neće biti učinkovite.
Wake on LAN
Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Omogućeno)
High Precision Event Timer
Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Omogućeno)

IO Ports
- Integrated Graphics^(Note)
  Omogućuje ili onemogućuje ugrađenu grafičku funkciju.

Auto	BIOS će automatski omogućiti ili onemogućiti ugrađenu grafiku ovisno o instaliranoj grafičkoj kartici. (Zadano)
Forces	Omogućuje ugrađenu grafiku.
Disabled	Onemogućuje ugrađenu grafiku.

UMA Mode ^(Note)
Odredite UMA način rada.
Ova stavka se može konfigurirati samo kada je Integrated Graphics postavljeno na Forces.

Auto	Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
UMA Specified	Postavlja veličinu UMA Frame Buffer.
UMA Auto	Postavlja razlučivost zaslona.

UMA Frame Buffer Size ^(Note)
Veličina Frame buffer je ukupna količina sistemske memorije dodijeljena isključivo za ugrađeni grafički kontroler. MS-DOS, na primjer, koristit će samo ovu memoriju za prikaz. Opcije su: Auto (zadano), 64M~16G. Ova stavka se može konfigurirati samo kada je UMA Mode postavljeno na UMA Specified.
Display Resolution^(Note)
Omogućuje postavljanje razlučivosti zaslona. Opcije su: Auto (zadano), 1920x1080 i niže, 2560x1600, 3840x2160.
Ova stavka se može konfigurirati samo kada je UMA Mode postavljeno na UMA Auto.
Initial Display Output
Određuje prvu inicijaciju prikaza monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.

IGD Video^(Note)	Postavlja ugrađenu grafiku kao prvi zaslon.
PCIe 1 Slot	Postavlja grafičku karticu na PCIEX16 utor kao prvi zaslon. (Zadano)
PCIe 2 Slot	Postavlja grafičku karticu na PCIEX4 utor kao prvi zaslon.

HD Audio Controller
Omogućuje ili onemogućuje ugrađenu audio funkciju. (Zadano: Omogućeno)
Ako želite instalirati audio karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Disabled.
PCIEX16 Bifurcation
Omogućuje vam da odredite kako je podijeljena propusnost PCIEX16 utora. Opcije: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4. (Zadano: Auto)
Above 4G Decoding
Omogućuje ili onemogućuje dekodiranje 64-bitnih uređaja u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled ako je instalirana više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti pri ulasku u operativni sustav (zbog ograničenog adresnog prostora memorije od 4 GB). (Zadano: Onemogućeno)
Onboard LAN Controller
Omogućuje ili onemogućuje ugrađenu LAN funkciju. (Zadano: Omogućeno) Ako želite instalirati mrežnu karticu treće strane umjesto korištenja ugrađenog LAN-a, postavite ovu stavku na Disabled.

USB Configuration
- Legacy USB Support
  Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
- XHCI Hand-off
  Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
- USB Mass Storage Driver Support
  Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
- Port 60/64 Emulation
  Omogućuje ili onemogućuje emulaciju I/O portova 64h i 60h. Ovo bi trebalo biti omogućeno za potpunu podršku za USB tipkovnice/miševe u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
- Mass Storage Devices
  Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.
NVMe Configuration
Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.
SATA Configuration
- SATA Mode
  Omogućuje ili onemogućuje RAID za SATA kontrolere integrirane u čipset ili konfigurira SATA kontrolere u AHCI način rada.

RAID	Omogućuje RAID za SATA kontroler.
AHCI	Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne Serial ATA značajke kao što su Native Command Queuing i hot plug. (Zadano)

NVMe RAID mode
Omogućuje vam da odredite želite li koristiti svoje M.2 NVMe PCIe SSD-ove za konfiguriranje RAID-a. (Zadano: Onemogućeno)
SATA Port 0/1/2/3/4/5 (SATA3 0, 1, 2, 3, 4, 5 konektori)
Prikazuje informacije o spojenim SATA uređajima.

Network Stack Configuration
- Network Stack
  Onemogućuje ili omogućuje pokretanje s mreže radi instalacije OS-a u GPT formatu, kao što je instalacija OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
- Ipv4 PXE Support
  Omogućuje ili onemogućuje IPv4 PXE podršku. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen.
- Ipv4 HTTP Support
  Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv4. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen.
- Ipv6 PXE Support
  Omogućuje ili onemogućuje IPv6 PXE podršku. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen.
- Ipv6 HTTP Support
  Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv6. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen.
- IPSEC Certificate
  Omogućuje ili onemogućuje Internet Protocol Security. Ova stavka je moguće konfigurirati samo kada je omogućen Network Stack.
- PXE boot wait time
  Omogućuje vam da konfigurirate koliko dugo čekati prije nego što možete pritisnuti <Esc> za prekid PXE pokretanja.
- Media detect count
  Omogućuje vam postavljanje broja provjera prisutnosti medija.
Intel(R) I211 Gigabit Network Connection
Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim opcijama konfiguracije.
Miscellaneous
- LEDs in System Power On State
  Omogućuje vam da omogućite ili onemogućite LED osvjetljenje matične ploče kada je sustav uključen.

Off	Onemogućuje odabrani način osvjetljenja kada je sustav uključen.
On	Omogućuje odabrani način osvjetljenja kada je sustav uključen. (Zadano)

LEDs in Sleep, Hibernation, and Soft Off States
Omogućuje vam da postavite način osvjetljenja LED-a matične ploče u stanju sustava S3/S4/S5. Ova stavka je moguće konfigurirati kada je LEDs in System Power On State postavljeno na On.

Off	Onemogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5. (Zadano)
On	Omogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5.

PCIe Slot Configuration
Omogućuje vam da postavite način rada PCI Express utora na Gen 1, Gen 2, Gen 3 ili Gen 4. Stvarni način rada ovisi o hardverskim specifikacijama svakog utora. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
3DMark01 Enhancement
Omogućuje vam da odredite želite li poboljšati neke naslijeđene performanse benchmarka. (Zadano: Onemogućeno)
IOMMU
Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Auto)

Trusted Computing
Omogućuje ili onemogućuje Trusted Platform Module (TPM).
AMD CBS
Ovaj podizbornik pruža opcije konfiguracije vezane uz AMD CBS.
PC Health
- Reset Case Open Status

Disabled	Zadržava ili briše zapis o prethodnom stanju upada u kućište. (Zadano)
Enabled	Briše zapis o prethodnom stanju upada u kućište i polje Case Open će prikazati "No" pri sljedećem pokretanju.

Case Open
Prikazuje status detekcije uređaja za detekciju upada u kućište pričvršćenog na CI header matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će prikazati "Yes", inače će prikazati "No". Da biste očistili zapis o statusu upada u kućište, postavite Reset Case Open Status na Enabled, spremite postavke u CMOS i zatim ponovno pokrenite sustav.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Prikazuje trenutne napone sustava.

Smart Fan 5
- Monitor
  Omogućuje vam da odaberete cilj za nadzor i da napravite daljnje prilagodbe. (Zadano: CPU FAN)
- Fan Speed Control
  Omogućuje vam da odredite želite li omogućiti funkciju kontrole brzine ventilatora i podesiti brzinu ventilatora.

Normal	Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Možete podesiti brzinu ventilatora pomoću System Information Viewer na temelju vaših sistemskih zahtjeva. (Zadano)
Silent	Omogućuje ventilatoru da radi na malim brzinama.
Manual	Omogućuje vam kontrolu brzine ventilatora u grafikonu krivulje.
Full Speed	Omogućuje ventilatoru da radi punom brzinom.

Fan Control Use Temperature Input
Omogućuje vam da odaberete referentnu temperaturu za kontrolu brzine ventilatora.
Temperature Interval
Omogućuje vam da odaberete temperaturni interval za promjenu brzine ventilatora.
Fan Control Mode

Auto	Omogućuje BIOS-u da automatski otkrije vrstu instaliranog ventilatora i postavlja optimalni način upravljanja. (Zadano)
Voltage	Način rada napona preporučuje se za 3-pinski ventilator.
PWM	PWM način rada preporučuje se za 4-pinski ventilator.

Zaustavljanje ventilatora
Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Možete postaviti temperaturno ograničenje pomoću temperaturne krivulje. Ventilator prestaje raditi kada je temperatura niža od ograničenja. (Zadano: Onemogućeno)
Temperatura
Prikazuje trenutnu temperaturu odabranog ciljanog područja.
Brzina ventilatora
Prikazuje trenutne brzine ventilatora.
Protok
Prikazuje protok vašeg sustava vodenog hlađenja.
Upozorenje o temperaturi
Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Onemogućeno (zadano), 60 °C/140 ° F, 70 °C/158 °F, 80 °C/176 °F, 90 °C/194 °F
Upozorenje o kvaru ventilatora
Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili priključak ventilatora kada se to dogodi. (Zadano: Onemogućeno)

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.

Informacije o sustavu

Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji BIOS koristi i ručno postaviti vrijeme sustava.

Jezik sustava
Odabire zadani jezik koji BIOS koristi.
Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, datum i godina. Koristite <Enter> za prebacivanje između polja Mjesec, Datum i Godina, a tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Koristite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda, a tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti korištene zaštite lozinkom. (Ako nije postavljena lozinka, zadano će se prikazati kao Administrator.) Razina Administrator omogućuje vam promjene svih postavki BIOS-a; razina Korisnik omogućuje vam samo promjene određenih postavki BIOS-a, ali ne svih.

Informacije o priključenim uređajima
Prikazuje informacije o vašim SATA, PCI Express i M.2 uređajima ako su instalirani.
Q-Flash
Omogućuje vam pristup uslužnom programu Q-Flash za ažuriranje BIOS-a ili sigurnosno kopiranje trenutne konfiguracije BIOS-a.

Pokretanje

Prioriteti opcija pokretanja
Određuje cjelokupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će označeni prefiksom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:".
Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 10 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bitni i označen je prefiksom "UEFI:".
Prioriteti BBS-a za tvrdi disk/CD/DVD ROM pogon/disketni pogon/mrežni uređaj
Određuje redoslijed pokretanja za određenu vrstu uređaja, kao što su tvrdi diskovi, optički pogoni, disketni pogoni i uređaji koji podržavaju funkciju Pokretanje s LAN-a, itd. Pritisnite <Enter> na ovoj stavci za ulazak u podizbornik koji prikazuje uređaje iste vrste koji su povezani. Ova je stavka prisutna samo ako je instaliran barem jedan uređaj za ovu vrstu.
Stanje NumLock pri pokretanju
Omogućuje ili onemogućuje Numlock značajku na numeričkoj tipkovnici nakon POST-a. (Zadano: Uključeno)
Opcija sigurnosti
Određuje je li lozinka potrebna svaki put kada se sustav pokrene ili samo kada uđete u Postavke BIOS-a. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administratorska lozinka/Korisnička lozinka.

Postavljanje	Lozinka je potrebna samo za ulazak u program za postavljanje BIOS-a.
Sustav	Lozinka je potrebna za pokretanje sustava i za ulazak u program za postavljanje BIOS-a. (Zadano)

Prikaz logotipa preko cijelog zaslona
Omogućuje vam da odredite želite li prikazati GIGABYTE Logo pri pokretanju sustava. Onemogućeno preskače GIGABYTE Logo kada se sustav pokrene. (Zadano: Omogućeno)
Brzo pokretanje
Omogućuje ili onemogućuje Brzo pokretanje za skraćivanje procesa pokretanja OS-a. Ultra Fast pruža najbržu brzinu pokretanja. (Zadano: Onemogućeno)
SATA podrška
Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.

Samo SATA uređaji zadnjeg pokretanja	Osim prethodnog pogona za pokretanje, svi SATA uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a. (Zadano)
Svi SATA uređaji	Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.

NVMe podrška
Omogućuje vam da omogućite ili onemogućite NVMe uređaj(e). (Zadano: Omogućeno) Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.
VGA podrška
Omogućuje vam da odaberete koju vrstu operativnog sustava želite pokrenuti.
Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.

Automatski	Omogućuje samo naslijeđeni opcijski ROM.
EFI upravljački program	Omogućuje EFI opcijski ROM. (Zadano)

USB podrška
Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno. Ova funkcija je onemogućena kada je Brzo pokretanje postavljeno na Ultra Fast.

Onemogućeno	Svi USB uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Potpuno pokretanje	Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
Djelomično pokretanje	Dio USB uređaja je onemogućen prije dovršetka procesa pokretanja OS-a.

Podrška za upravljački program mrežnog stoga
Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.

Onemogućeno	Onemogućuje pokretanje s mreže. (Zadano)
Omogućeno	Omogućuje pokretanje s mreže.

CSM podrška
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenom procesu pokretanja PC-ja.

Onemogućeno	Onemogućuje UEFI CSM i podržava samo UEFI BIOS proces pokretanja.
Omogućeno	Omogućuje UEFI CSM. (Zadano)

LAN PXE Boot Option ROM
Omogućuje vam da odaberete želite li omogućiti naslijeđeni opcijski ROM za LAN kontroler. (Zadano: Onemogućeno) Ova se stavka može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Upravljanje opcijom pokretanja pohrane
Omogućuje vam da odaberete želite li omogućiti UEFI ili naslijeđeni opcijski ROM za kontroler uređaja za pohranu.
Ova se stavka može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.

Onemogućeno	Onemogućuje opcijski ROM.
Samo UEFI	Omogućuje samo UEFI opcijski ROM. (Zadano)
Samo naslijeđeno	Omogućuje samo naslijeđeni opcijski ROM.

Prioritet ROM-a ostalih PCI uređaja
Omogućuje vam da odaberete želite li omogućiti UEFI ili naslijeđeni opcijski ROM za kontroler PCI uređaja koji nije LAN, uređaj za pohranu i grafički kontroler.
Ova se stavka može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.

Onemogućeno	Onemogućuje opcijski ROM.
Samo UEFI	Omogućuje samo UEFI opcijski ROM. (Zadano)
Samo naslijeđeno	Omogućuje samo naslijeđeni opcijski ROM.

Administratorska lozinka
Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku i zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u Postavke BIOS-a. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam promjene svih postavki BIOS-a.
Korisnička lozinka
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku i zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u Postavke BIOS-a. Međutim, korisnička lozinka omogućuje vam samo promjene određenih postavki BIOS-a, ali ne svih. Za poništavanje lozinke, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke.
Ponovno pritisnite <Enter> kada se zatraži potvrda.
NAPOMENA: Prije postavljanja korisničke lozinke, obavezno prvo postavite administratorsku lozinku.

Sigurno pokretanje
Omogućuje vam da omogućite ili onemogućite Sigurno pokretanje i konfigurirate povezane postavke. Ova se stavka može konfigurirati samo kada je CSM podrška postavljena na Onemogućeno.

Željeni način rada
Omogućuje vam da odaberete želite li ući u Jednostavni način rada ili Napredni način rada nakon ulaska u Postavke BIOS-a. Auto ulazi u način rada BIOS-a u kojem je bio zadnji put. (Zadano: Auto)

Spremi i izađi

Spremi i izađi iz postavki
Pritisnite <Enter> na ovoj stavci i odaberite Da. Ovo sprema promjene u CMOS i izlazi iz programa za postavljanje BIOS-a. Odaberite Ne ili pritisnite <Esc> za povratak na Glavni izbornik za postavljanje BIOS-a.
Izađi bez spremanja
Pritisnite <Enter> na ovoj stavci i odaberite Da. Ovo izlazi iz Postavki BIOS-a bez spremanja promjena napravljenih u Postavkama BIOS-a u CMOS. Odaberite Ne ili pritisnite <Esc> za povratak na Glavni izbornik za postavljanje BIOS-a.
Učitaj optimizirane zadane vrijednosti
Pritisnite <Enter> na ovoj stavci i odaberite Da za učitavanje optimalnih zadanih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane vrijednosti nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
Premošćivanje pokretanja
Omogućuje vam da odaberete uređaj za trenutno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Da za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Spremi profile
Ova funkcija omogućuje vam da spremite trenutne postavke BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Profil postavljanja 1 ~ Profil postavljanja 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Odaberi datoteku u HDD/FDD/USB za spremanje profila na svoj uređaj za pohranu.
Učitaj profile
Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete koristiti ovu funkciju za učitavanje postavki BIOS-a iz profila stvorenog prije, bez gnjavaže ponovne konfiguracije postavki BIOS-a. Prvo odaberite profil koji želite učitati i zatim pritisnite <Enter> za dovršetak. Možete odabrati Odaberi Datoteku u HDD/FDD/USB za unos profila prethodno stvorenog s vašeg uređaja za pohranu ili učitavanje profila automatski stvorenog od strane BIOS-a, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Konfiguriranje RAID seta

RAID razine

	RAID 0	RAID 1	RAID 10
Minimalni broj tvrdih diskova	≥2	2	4
Kapacitet niza	Broj tvrdih diskova * Veličina najmanjeg diska	Veličina najmanjeg diska (Broj tvrdih diskova/2) *	Veličina najmanjeg diska
Tolerancija grešaka	Ne	Da	Da

Prije nego počnete, pripremite sljedeće stavke:

Najmanje dva SATA tvrda diska ili SSD-a.^(Napomena) (Kako biste osigurali optimalne performanse, preporučuje se korištenje dva tvrda diska s identičnim modelom i kapacitetom).
Disk za postavljanje sustava Windows.
Disk s upravljačkim programima matične ploče.
USB prijenosni pogon.

Konfiguriranje ugrađenog SATA kontrolera

Instaliranje SATA tvrdog diska(ova) u vaše računalo

Instalirajte tvrde diskove/SSD-ove u SATA/M.2 konektore na matičnoj ploči. Zatim spojite konektore napajanja iz napajanja na tvrde diskove.

Konfiguriranje načina rada SATA kontrolera u postavkama BIOS-a

Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u postavkama BIOS-a.
Koraci:
Uključite računalo i pritisnite tipku <Delete> za ulazak u postavke BIOS-a tijekom POST-a (Power-On Self-Test). Pod Settings\IO Ports, postavite SATA Configuration\SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo. (Ako želite koristiti NVMe PCIe SSD-ove za konfiguriranje RAID-a, provjerite jeste li postavili NVMe RAID mode na Enabled.)

Izbornici postavki BIOS-a opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika postavki BIOS-a koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.

(Napomena) M.2 PCIe SSD ne može se koristiti za postavljanje RAID seta ni s M.2 SATA SSD-om ni s SATA tvrdim diskom.

UEFI RAID konfiguracija

Koraci:

U postavkama BIOS-a idite na Boot i postavite CSM Support na Disabled. Spremite promjene i izađite iz postavki BIOS-a.
Nakon ponovnog pokretanja sustava, ponovno uđite u postavke BIOS-a. Zatim uđite u podizbornik Settings\RAIDXpert2 Configuration Utility.
Na zaslonu RAIDXpert2 Configuration Utility pritisnite tipku <Enter> na Array Management da biste ušli na zaslon Create Array. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1 i RAID 10 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite tipku <Enter> na Select Physical Disks da biste ušli na zaslon Select Physical Disks .
Na zaslonu Select Physical Disks odaberite tvrde diskove koji će biti uključeni u RAID niz i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje da biste se pomaknuli na Apply Changes i pritisnite tipku <Enter>. Zatim se vratite na prethodni zaslon i postavite Array Size, Array Size Unit, Read Cache Policy i Write Cache Policy.
Nakon postavljanja kapaciteta, pomaknite se na Create Array i pritisnite tipku <Enter> da biste započeli.
Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu niza, kapacitetu niza itd.

Instalirajte upravljački program SATA RAID/AHCI i operativni sustav

Uz ispravne postavke BIOS-a, spremni ste za instalaciju operativnog sustava.

Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju upravljački program RAID/AHCI, ne morate instalirati zasebni upravljački program RAID/AHCI tijekom procesa instalacije sustava Windows. Nakon što je operativni sustav instaliran, preporučujemo da instalirate sve potrebne upravljačke programe s diska s upravljačkim programima matične ploče pomoću "Xpress Install" kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da navedete dodatni upravljački program SATA RAID/AHCI tijekom procesa instalacije OS-a, pogledajte korake u nastavku:

Kopirajte mapu Hw10 u mapi \Boot na disku s upravljačkim programima na svoj USB prijenosni pogon.
Pokrenite sustav s diska za postavljanje sustava Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji zahtijeva da učitate upravljački program, odaberite Browse (Pregledaj).
Umetnite USB prijenosni pogon, a zatim pregledajte mjesto upravljačkog programa. Lokacija upravljačkih programa je sljedeća:
\Hw10\RAID\x64
Prvo odaberite AMD-RAID Bottom Device i kliknite Next (Dalje) da biste učitali upravljački program. Zatim odaberite AMD-RAID Controller i kliknite Next (Dalje) da biste učitali upravljački program. Na kraju, nastavite s instalacijom OS-a.

Posjetite web-mjesto GIGABYTE za pojedinosti o konfiguriranju RAID niza.

Instalacija upravljačkih programa

Prije instaliranja upravljačkih programa, prvo instalirajte operativni sustav.
Nakon instaliranja operativnog sustava, umetnite disk s upravljačkim programima matične ploče u optički pogon. Kliknite na poruku "Dodirnite da biste odabrali što će se dogoditi s ovim diskom" u gornjem desnom kutu zaslona i odaberite "Pokreni Run (Pokreni).exe." (Ili idite na Moje računalo, dvokliknite optički pogon i pokrenite program Run.exe.)

"Xpress Install" će automatski skenirati vaš sustav i zatim navesti sve upravljačke programe koje se preporučuje instalirati. Možete kliknuti gumb Xpress Install i "Xpress Install" će instalirati sve odabrane upravljačke programe. Ili kliknite strelicu ikonu za pojedinačno instaliranje upravljačkih programa koji su vam potrebni.
