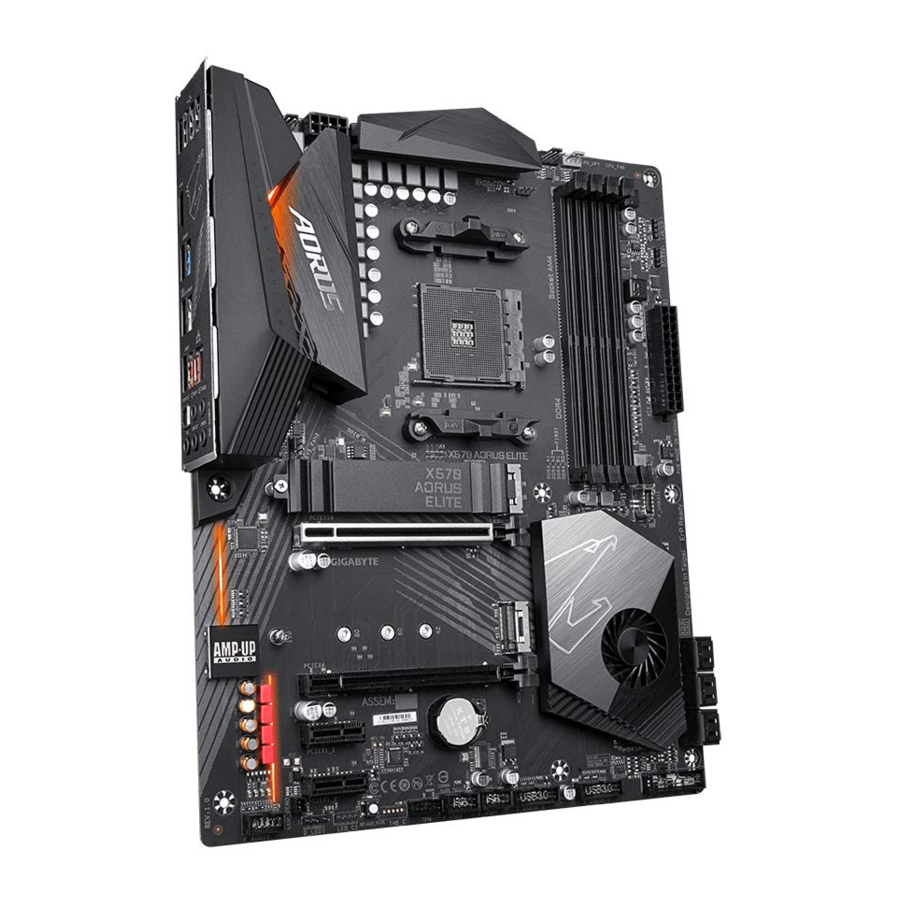

Gigabyte X570 AORUS ELITE WIFI - Ръководство за дънна платка AM4 ATX

Това ръководство предоставя информация за следните модели дънни платки:

• X570 AORUS ELITE
• X570 AORUS ELITE WIFI

Идентифициране на ревизията на вашето устройство

Ревизионният номер на вашата дънна платка изглежда така: "REV: X.X.". Например, "REV: 1.0" означава, че ревизията на дънната платка е 1.0. Проверете ревизията на вашата дънна платка, преди да актуализирате BIOS на дънната платка, драйвери или когато търсите техническа информация.
Пример:

Разположение на устройството

Съдържание на кутията

• Дънна платка X570 AORUS ELITE или X570 AORUS ELITE WIFI
• Диск с драйвери за дънната платка
• Ръководство за потребителя
• Ръководство за бърза инсталация
• Четири SATA кабела
• Един G конектор
• M.2 винт(ове)/M.2 дистанционер(и)
• Една антена

Само за X570 AORUS ELITE WIFI.

* Съдържанието на кутията по-горе е само за справка и действителните елементи зависят от пакета на продукта, който ще получите. Съдържанието на кутията подлежи на промяна без предизвестие.

Инсталиране на хардуер

Предпазни мерки при инсталиране

Дънната платка съдържа множество деликатни електронни схеми и компоненти, които могат да се повредят в резултат на електростатичен разряд (ESD). Преди да инсталирате, внимателно прочетете ръководството за потребителя и следвайте тези процедури:

• Преди да инсталирате, уверете се, че шасито е подходящо за дънната платка.
• Преди инсталиране не отстранявайте и не късайте стикера за S/N (сериен номер) на дънната платка или гаранционния стикер, предоставен от вашия дилър. Тези стикери са необходими за валидиране на гаранцията.
• Винаги изключвайте захранването, като изваждате захранващия кабел от контакта, преди да инсталирате или премахвате дънната платка или други хардуерни компоненти.
• Когато свързвате хардуерни компоненти към вътрешните конектори на дънната платка, се уверете, че са свързани плътно и сигурно.
• Когато работите с дънната платка, избягвайте да докосвате метални проводници или конектори.
• Най-добре е да носите лента за китка против електростатичен разряд (ESD), когато работите с електронни компоненти като дънна платка, CPU или памет. Ако нямате ESD лента за китка, дръжте ръцете си сухи и първо докоснете метален предмет, за да премахнете статичното електричество.
• Преди да инсталирате дънната платка, моля, поставете я върху антистатична подложка или в електростатичен екраниращ контейнер.
• Преди да свържете или изключите захранващия кабел от дънната платка, уверете се, че захранването е изключено.
• Преди да включите захранването, уверете се, че напрежението на захранването е настроено според местния стандарт за напрежение.
• Преди да използвате продукта, моля, проверете дали всички кабели и захранващи конектори на вашия хардуер са свързани.
• За да предотвратите повреда на дънната платка, не позволявайте винтовете да влизат в контакт със схемата на дънната платка или нейните компоненти.
• Уверете се, че няма останали винтове или метални компоненти, поставени на дънната платка или в корпуса на компютъра.
• Не поставяйте компютърната система върху неравна повърхност.
• Не поставяйте компютърната система във високотемпературна или влажна среда.
• Включването на компютъра по време на процеса на инсталиране може да доведе до повреда на системните компоненти, както и до физическа вреда на потребителя.
• Ако не сте сигурни за някоя стъпка от инсталацията или имате проблем, свързан с използването на продукта, моля, консултирайте се със сертифициран компютърен техник.
• Ако използвате адаптер, удължителен захранващ кабел или разклонител, уверете се, че сте се консултирали с инструкциите за инсталиране и/или заземяване.

Спецификации на продукта

Само за X570 AORUS ELITE WIFI.

(Забележка 1) Само за 2-ро поколение AMD Ryzen с Radeon Vega Graphics процесори/AMD Ryzen с Radeon Vega Graphics процесори.
(Забележка 2) Само за 3-то поколение AMD Ryzen процесори.
(Забележка 3) Само за 3-то поколение AMD Ryzen процесори/2-ро поколение AMD Ryzen процесори.

* GIGABYTE си запазва правото да прави всякакви промени в спецификациите на продукта и информацията, свързана с продукта, без предварително уведомление.

Моля, посетете уебсайта на GIGABYTE за списъци за поддръжка на CPU, модули памет, SSD и M.2 устройства.

X570 AORUS ELITE WIFI

X570 AORUS ELITE

Моля, посетете страницата Support\Utility List на уебсайта на GIGABYTE, за да изтеглите най-новата версия на приложенията.

Инсталиране на CPU

Прочетете следните указания, преди да започнете да инсталирате CPU:

• Уверете се, че дънната платка поддържа CPU. (Отидете на уебсайта на GIGABYTE за най-новия списък за поддръжка на CPU.)
• Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате CPU, за да предотвратите повреда на хардуера.
• Намерете пин номер едно на CPU. CPU не може да бъде поставен, ако е ориентиран неправилно.
• Нанесете равномерен и тънък слой термопаста върху повърхността на CPU.
• Не включвайте компютъра, ако охладителят на CPU не е инсталиран, в противен случай може да възникне прегряване и повреда на CPU.
• Задайте честотата на хоста на CPU в съответствие със спецификациите на CPU. Не се препоръчва честотата на системната шина да се задава извън хардуерните спецификации, тъй като не отговаря на стандартните изисквания за периферните устройства. Ако желаете да зададете честотата извън стандартните спецификации, моля, направете го според вашите хардуерни спецификации, включително CPU, графична карта, памет, твърд диск и др.

Инсталиране на CPU
Намерете пин номер едно (обозначен с малък триъгълник) на сокета на CPU и CPU.

Малък триъгълен знак обозначава пин номер едно на сокета

Малък триъгълен знак обозначава пин номер едно на CPU

Моля, посетете уебсайта на GIGABYTE за подробности относно инсталирането на хардуер.

Инсталиране на паметта

Прочетете следните указания, преди да започнете да инсталирате паметта:

• Уверете се, че дънната платка поддържа паметта. Препоръчва се да се използва памет със същия капацитет, марка, скорост и чипове. (Отидете на уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
• Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате паметта, за да предотвратите повреда на хардуера.
• Модулите памет имат дизайн, който предпазва от грешки. Модул памет може да бъде инсталиран само в една посока. Ако не можете да поставите паметта, сменете посоката.

Двуканална конфигурация на паметта
Тази дънна платка предлага четири слота за памет и поддържа двуканална технология. След като паметта е инсталирана, BIOS автоматично ще открие спецификациите и капацитета на паметта. Активирането на двуканален режим на паметта ще удвои оригиналната честотна лента на паметта.

Четирите слота за памет са разделени на два канала и всеки канал има два слота за памет, както следва:

• Канал A: DDR4_A1, DDR4_A2
• Канал B: DDR4_B1, DDR4_B2

• Таблица с двуканални конфигурации на паметта

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Модула	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Модула	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Едностранен, DS=Двустранен, "- -"=Без памет)

Поради ограничения на CPU, прочетете следните указания, преди да инсталирате паметта в двуканален режим.

1. Двуканалният режим не може да бъде активиран, ако е инсталиран само един модул памет.
2. Когато активирате двуканалния режим с два или четири модула памет, се препоръчва да се използва памет със същия капацитет, марка, скорост и чипове. За оптимална производителност, когато активирате двуканалния режим с два модула памет, препоръчваме да ги инсталирате в слотовете DDR4_A2 и DDR4_B2.

Инсталиране на разширителна карта

Прочетете следните указания, преди да започнете да инсталирате разширителна карта:

• Уверете се, че дънната платка поддържа разширителната карта. Прочетете внимателно ръководството, което е предоставено с вашата разширителна карта.
• Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате разширителна карта, за да предотвратите повреда на хардуера.

Конектори на задния панел

1. USB 2.0/1.1 Port
   USB портът поддържа спецификацията USB 2.0/1.1. Използвайте този порт за USB устройства.
2. SMA Antenna Connectors (1T1R)
   Използвайте този конектор, за да свържете антена.
   Затегнете антенните кабели към антенните конектори и след това преместете антената на място, където сигналът е добър.
3. HDMI Port ^{(Забележка 1)}
   HDMI портът е съвместим с HDCP 2.2 и поддържа Dolby TrueHD и DTS HD Master Audio формати. Той също така поддържа до 192KHz/24bit 8-канален LPCM аудио изход. Можете да използвате този порт, за да свържете поддържания от HDMI монитор. Максималната поддържана разделителна способност е 4096x2160 при 60 Hz, но действителните поддържани разделителни способности зависят от използвания монитор.

   След като инсталирате HDMI устройството, уверете се, че сте задали HDMI като устройство за възпроизвеждане на звук по подразбиране. (Името на елемента може да се различава в зависимост от вашата операционна система.)
4. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 портът поддържа спецификацията USB 3.2 Gen 1 и е съвместим със спецификацията USB 2.0. Използвайте този порт за USB устройства.
5. USB 3.2 Gen 1 Port (White)
   USB 3.2 Gen 1 портът поддържа спецификацията USB 3.2 Gen 1 и е съвместим със спецификацията USB 2.0. Използвайте този порт за USB устройства. Преди да използвате Q-Flash Plus ^{(Забележка 2)} , уверете се, че първо сте поставили USB флаш устройството в този порт.
6. RJ-45 LAN Port
   Gigabit Ethernet LAN портът осигурява интернет връзка със скорост на предаване на данни до 1 Gbps. По-долу са описани състоянията на светодиодите на LAN порта.


Светодиод за връзка/скорост:
Състояние	Описание
Оранжево	Скорост на предаване на данни 1 Gbps
Зелено	Скорост на предаване на данни 100 Mbps
Изключено	Скорост на предаване на данни 10 Mbps
Светодиод за активност:
Състояние	Описание
Мига	Извършва се предаване или получаване на данни
Включено	Не се извършва предаване или получаване на данни

Само за X570 AORUS ELITE WIFI.
(Забележка 1) Само за 2nd Generation AMD Ryzen с Radeon Vega Graphics processors/AMD Ryzen с Radeon Vega Graphics processors.
(Забележка 2) За да активирате функцията Q-Flash Plus, посетете уеб страницата "Unique Features" на уебсайта на GIGABYTE.

7. USB 3.2 Gen 2 Type-A Port (Red)
   USB 3.2 Gen 2 Type-A портът поддържа спецификацията USB 3.2 Gen 2 и е съвместим със спецификацията USB 3.2 Gen 1 и USB 2.0. Използвайте този порт за USB устройства.
8. Center/Subwoofer Speaker Out
   Използвайте този аудио жак, за да свържете централни/събуфърни високоговорители.
9. Rear Speaker Out
   Използвайте този аудио жак, за да свържете задни високоговорители.
10. Optical S/PDIF Out Connector
    Този конектор осигурява цифров аудио изход към външна аудио система, която поддържа цифрово оптично аудио. Преди да използвате тази функция, уверете се, че вашата аудио система осигурява оптичен цифров аудио входен конектор.
11. Line In/Side Speaker Out
    Жак за линеен вход. Използвайте този аудио жак за устройства за линеен вход, като оптично устройство, Walkman и др.
12. Line Out/Front Speaker Out
    Жак за линеен изход. Този жак поддържа функция за усилване на звука. За по-добро качество на звука се препоръчва да свържете слушалките/високоговорителя към този жак (действителните ефекти могат да варират в зависимост от използваното устройство).
13. Mic In/Side Speaker Out
    Жак за вход за микрофон.

Конфигурации на аудио жака:

Жак	Слушалки/ 2-канални	4-канални	5.1-канални	7.1-канални
Center/Subwoofer Speaker Out
Rear Speaker Out
Line In/Side Speaker Out
Line Out/Front Speaker Out
Mic In/Side Speaker Out

• Ако искате да инсталирате страничен високоговорител, трябва да пренасочите жака за линеен вход или за микрофон като Side Speaker out през аудио драйвера.
• За да активирате или конфигурирате функцията за усилване на звука за жака за линеен изход, моля, отворете приложението HD Audio Manager.

• Когато изваждате кабела, свързан към конектор на задния панел, първо извадете кабела от устройството и след това го извадете от дънната платка.
• Когато изваждате кабела, го издърпайте направо от конектора. Не го клатете от една страна на друга, за да предотвратите електрическо късо съединение вътре в кабелния конектор.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на аудио софтуера.

Вътрешни конектори

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. CPU_OPT
6. M2A_SOCKET/M2B_SOCKET
7. SATA3 0/1/2/3/4/5
8. LED_C1/LED_C2
9. D_LED1/D_LED2
10. LED_CPU
11. F_AUDIO
12. F_PANEL
13. F_USB31C
14. F_USB30_1/F_USB30_2
15. F_USB1/F_USB2
16. TPM
17. BAT
18. CLR_CMOS
19. QFLASH_PLUS

Прочетете следните указания преди да свържете външни устройства:

• Първо се уверете, че вашите устройства са съвместими с конекторите, които искате да свържете.
• Преди да инсталирате устройствата, уверете се, че сте изключили устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.
• След като инсталирате устройството и преди да включите компютъра, уверете се, че кабелът на устройството е здраво закрепен към конектора на дънната платка.

1/2. ATX_12V/ATX (2x4 12V захранващ конектор и 2x12 основен захранващ конектор)
С използването на захранващия конектор, захранването може да достави достатъчно стабилна мощност на всички компоненти на дънната платка. Преди да свържете захранващия конектор, първо се уверете, че захранването е изключено и всички устройства са инсталирани правилно. Захранващият конектор има надежден дизайн. Свържете захранващия кабел към захранващия конектор в правилната ориентация.
12V захранващият конектор основно доставя захранване към процесора. Ако 12V захранващият конектор не е свързан, компютърът няма да стартира.

За да отговори на изискванията за разширение, се препоръчва да се използва захранване, което може да издържи на висока консумация на енергия (500W или повече). Ако се използва захранване, което не осигурява необходимата мощност, резултатът може да доведе до нестабилна или незареждаща се система.

ATX_12V:

Номер на пин.	Дефиниция	Номер на пин.	Дефиниция
1	GND (само за 2x4-пинов 12V)	5	+12V (само за 2x4-пинов 12V)
2	GND (само за 2x4-пинов 12V)	6	+12V (само за 2x4-пинов 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Номер на пин.	Дефиниция	Номер на пин.	Дефиниция
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (меко Вкл./Изкл.)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (готовност +5V)	21	+5V
10	+12V	22	+5V
11	+12V (само за 2x12-пинов ATX)	23	+5V (само за 2x12-пинов ATX)
12	3.3V (само за 2x12-пинов ATX)	24	GND (само за 2x12-пинов ATX)

3/4. CPU_FAN/SYS_FAN1/2 (конектори за вентилатор)
Всички конектори за вентилатори на тази дънна платка са 4-пинови. Повечето конектори за вентилатори притежават надежден дизайн за вмъкване. Когато свързвате кабел за вентилатор, уверете се, че сте го свързали в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва инсталирането на системен вентилатор вътре в шасито.

Номер на пин.	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Отчитане
4	PWM контрол на скоростта

5. CPU_OPT (конектор за вентилатор на процесор с водно охлаждане)
   Конекторът за вентилатор е 4-пинов и притежава надежден дизайн за вмъкване. Повечето конектори за вентилатори притежават надежден дизайн за вмъкване. Когато свързвате кабел за вентилатор, уверете се, че сте го свързали в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора.


Номер на пин.	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Отчитане
4	PWM контрол на скоростта

• Уверете се, че сте свързали кабелите на вентилатора към конекторите за вентилатор, за да предотвратите прегряване на вашия процесор и система. Прегряването може да доведе до повреда на процесора или системата може да увисне.
• Тези конектори за вентилатори не са конфигурационни джъмпер блокове. Не поставяйте джъмпер капачка върху конекторите.

6. M2A_SOCKET/M2B_SOCKET (M.2 Socket 3 конектори)
   M.2 конекторите поддържат M.2 SATA SSD или M.2 PCIe SSD и поддържат RAID конфигурация. Моля, обърнете внимание, че M.2 PCIe SSD не може да се използва за създаване на RAID набор нито с M.2 SATA SSD, нито със SATA твърд диск. Вижте "Конфигуриране на RAID набор," глава за инструкции относно конфигурирането на RAID масив.


Следвайте стъпките по-долу, за да инсталирате правилно M.2 SSD в M.2 конектора.

1. Вземете винт и дистанционер от включените пакети с винтове и дистанционери M.2. Намерете M.2 конектора, където ще инсталирате M.2 SSD, използвайте отвертка, за да развиете винта на радиатора и след това _3 U премахнете радиатора. (Само конекторът M2A_SOCKET има радиатор)
2. Намерете правилния отвор за монтаж на M.2 SSD, който ще бъде инсталиран, и след това затегнете първо дистанционера. Поставете M.2 SSD в M.2 конектора под ъгъл.
3. Натиснете M.2 SSD надолу и след това го закрепете с винта. Сменете радиатора и го закрепете към оригиналния отвор.

Изберете правилния отвор за инсталиране на M.2 SSD и затегнете отново винта и дистанционера.

7. SATA3 0/1/2/3/4/5 (SATA 6Gb/s конектори)
   SATA конекторите отговарят на SATA 6Gb/s стандарт и са съвместими със SATA 3Gb/s и SATA 1.5Gb/s стандарт. Всеки SATA конектор поддържа едно SATA устройство. SATA конекторите поддържат RAID 0, RAID 1 и RAID 10. Вижте "Конфигуриране на RAID набор," глава за инструкции относно конфигурирането на RAID масив.


Номер на пин.	Дефиниция
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

8. LED_C1/LED_C2 (конектори за RGB LED ленти)
   Конекторите могат да се използват за свързване на стандартна 5050 RGB LED лента (12V/G/R/B), с максимална мощност 2A (12V) и максимална дължина 2m.


Номер на пин.	Дефиниция
1	12V
2	G
3	R
4	B

Свържете вашата RGB LED лента към конектора. Захранващият пин (отбелязан с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 (12V) на този конектор. Неправилното свързване може да доведе до повреда на LED лентата.

9. D_LED1/D_LED2 (адресируеми конектори за LED ленти)
   Конекторите могат да се използват за свързване на стандартна 5050 адресируема LED лента, с максимална мощност 5A (5V) и максимален брой 1000 светодиода.


Номер на пин.	Дефиниция
1	V (5V)
2	D
3	Няма пин
4	G

Свържете вашата адресируема LED лента към конектора. Захранващият пин (отбелязан с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 на адресируемия конектор за LED лента. Неправилното свързване може да доведе до повреда на LED лентата.

За това как да включите/изключите светлините на LED лентата, моля, посетете уеб страницата "Уникални функции" на уебсайта на GIGABYTE.

Преди да инсталирате устройствата, уверете се, че сте изключили устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.

10. LED_CPU (конектор за LED лента на охладител на процесора/RGB LED лента)
    Конекторът може да се използва за свързване на LED лента на охладител на процесора или стандартна 5050 RGB LED лента (12V/G/R/B), с максимална мощност 2A (12V) и максимална дължина 2m.


Номер на пин.	Дефиниция
1	12V
2	G
3	R
4	B

Свържете LED лентата на охладителя на процесора/RGB LED лентата към конектора. Захранващият пин (отбелязан с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 (12V) на този конектор. Неправилното свързване може да доведе до повреда на LED лентата.

За това как да включите/изключите светлините на LED лентата, моля, посетете уеб страницата "Уникални функции" на уебсайта на GIGABYTE.

Преди да инсталирате устройствата, не забравяйте да изключите устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.

11. F_AUDIO (Аудио извод на предния панел)
    Аудио изводът на предния панел поддържа High Definition audio (HD). Можете да свържете аудио модула на предния панел на вашия корпус към този извод. Уверете се, че назначенията на проводниците на конектора на модула съвпадат с назначенията на пиновете на извода на дънната платка. Неправилното свързване между конектора на модула и извода на дънната платка ще направи устройството неработоспособно или дори ще го повреди.


Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD F_
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Някои корпуси осигуряват аудио модул на предния панел, който има разделени конектори на всеки проводник вместо един щепсел. За информация относно свързването на аудио модула на предния панел, който има различни назначения на проводниците, моля, свържете се с производителя на корпуса.

12. F_PANEL (Извод на предния панел)
    Свържете превключвателя на захранването, превключвателя за рестартиране, високоговорителя, превключвателя/сензора за проникване в корпуса и индикатора за състоянието на системата на корпуса към този извод според назначенията на пиновете по-долу. Обърнете внимание на положителните и отрицателните пинове преди да свържете кабелите.


• PLED/PWR_LED (Светодиод на захранването):
  Свързва се към индикатора за състоянието на захранването на предния панел на корпуса. Светодиодът свети, когато системата работи. Светодиодът е изключен, когато системата е в режим на заспиване S3/S4 или е изключена (S5).
• PW (Превключвател на захранването):
  Свързва се към превключвателя на захранването на предния панел на корпуса. Можете да конфигурирате начина за изключване на вашата система с помощта на превключвателя на захранването (вижте "BIOS Setup" (Настройка на BIOS), "Settings\Platform Power" (Настройки\Захранване на платформата), глава за повече информация).
• SPEAK (Високоговорител):
  Свързва се към високоговорителя на предния панел на корпуса. Системата отчита състоянието на стартиране на системата, като издава звуков код. Ако не бъде открит проблем при стартиране на системата, ще се чуе един кратък звуков сигнал.
• HD (Светодиод за активност на твърдия диск):
  Свързва се към светодиода за активност на твърдия диск на предния панел на корпуса. Светодиодът свети, когато твърдият диск чете или записва данни.
• RES (Превключвател за рестартиране):
  Свързва се към превключвателя за рестартиране на предния панел на корпуса. Натиснете превключвателя за рестартиране, за да рестартирате компютъра, ако компютърът замръзне и не успее да извърши нормално рестартиране.
• CI (Извод за проникване в корпуса):
  Свързва се към превключвателя/сензора за проникване в корпуса на корпуса, който може да открие дали капакът на корпуса е бил свален. Тази функция изисква корпус с превключвател/сензор за проникване в корпуса.
• NC: Без връзка.

Дизайнът на предния панел може да се различава в зависимост от корпуса. Модулът на предния панел се състои главно от превключвател на захранването, превключвател за рестартиране, светодиод на захранването, светодиод за активност на твърдия диск, високоговорител и т.н. Когато свързвате модула на предния панел на вашия корпус към този извод, уверете се, че назначенията на проводниците и назначенията на пиновете съвпадат правилно.

13. F_USB31C (USB Type-C извод с USB 3.2 Gen 2 поддръжка)
    Изводът съответства на спецификацията USB 3.2 Gen 2 и може да осигури един USB порт.


Номер на пин	Дефиниция	Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

14. F_USB30_1/F_USB30_2 (USB 3.2 Gen 1 изводи)
    Изводите съответстват на спецификациите USB 3.2 Gen 1 и USB 2.0 и всеки извод може да осигури два USB порта. За закупуване на опционалния 3,5" преден панел, който осигурява два USB 3.2 Gen 1 порта, моля, свържете се с местния дилър.


Номер на пин	Дефиниция	Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	B S_ 14	SSTX2+

15. F_USB1/F_USB2 (USB 2.0/1.1 изводи)
    Изводите съответстват на спецификацията USB 2.0/1.1. Всеки USB извод може да осигури два USB порта чрез опционална USB скоба. За закупуване на опционалната USB скоба, моля, свържете се с местния дилър.


Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	Захранване (5V)	6	USB DY+
2	Захранване (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

• Не включвайте кабела на IEEE 1394 скобата (2x5-пинов) в USB 2.0/1.1 извода.
• Преди да инсталирате USB скобата, не забравяйте да изключите компютъра си и да изключите захранващия кабел от контакта, за да предотвратите повреда на USB скобата.

16. TPM (Извод за Trusted Platform Module)
    Можете да свържете TPM (Trusted Platform Module) към този извод.


Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

17. BAT (Батерия)
    Батерията осигурява захранване, за да запази стойностите (като например конфигурации на BIOS, информация за датата и часа) в CMOS, когато компютърът е изключен. Сменете батерията, когато напрежението на батерията падне до ниско ниво, в противен случай стойностите на CMOS може да не са точни или да бъдат загубени.


Можете да изчистите CMOS стойностите, като извадите батерията:

1. Изключете компютъра си и изключете захранващия кабел.
2. Внимателно извадете батерията от държача на батерията и изчакайте една минута. (Или използвайте метален предмет като отвертка, за да докоснете положителния и отрицателния полюс на държача на батерията, като ги свържете накъсо за 5 секунди.)
3. Сменете батерията.
4. Включете захранващия кабел и рестартирайте компютъра си.

• Винаги изключвайте компютъра си и изключвайте захранващия кабел, преди да смените батерията.
• Сменете батерията с еквивалентна. Може да възникне повреда на вашите устройства, ако батерията е сменена с неправилен модел.
• Свържете се с мястото на закупуване или местния дилър, ако не можете да смените батерията сами или не сте сигурни за модела на батерията.
• Когато инсталирате батерията, обърнете внимание на ориентацията на положителната страна (+) и отрицателната страна (-) на батерията (положителната страна трябва да е нагоре).
• Използваните батерии трябва да се третират в съответствие с местните екологични разпоредби.

18. CLR_CMOS (Джъмпер за изчистване на CMOS)
    Използвайте този джъмпер, за да изчистите конфигурацията на BIOS и да възстановите CMOS стойностите към фабричните настройки по подразбиране. За да изчистите CMOS стойностите, използвайте метален предмет като отвертка, за да докоснете двата пина за няколко секунди.

	Отворено: Нормално
	Късо: Изчистване на CMOS стойностите

• Винаги изключвайте компютъра си и изваждайте захранващия кабел от контакта, преди да изчистите CMOS стойностите.
• След рестартиране на системата, отидете в BIOS Setup, за да заредите фабричните настройки (изберете Load Optimized Defaults (Зареждане на оптимизирани по подразбиране настройки)) или ръчно конфигурирайте BIOS настройките (вижте "BIOS Setup" (Настройка на BIOS), Глава за BIOS конфигурации).

19. QFLASH_PLUS (Бутон Q-Flash Plus)
    Q-Flash Plus ви позволява да актуализирате BIOS, когато системата ви е изключена (S5 състояние на изключване). Запазете най-новата версия на BIOS на USB флаш устройство и го включете в специализирания порт, след което вече можете да флашнете BIOS автоматично, като просто натиснете бутона Q-Flash Plus. QFLED ще мига, когато започнат дейностите по съвпадение и флашване на BIOS и ще спре да мига, когато основното флашване на BIOS приключи.


За това как да използвате Q-Flash Plus, моля, посетете уеб страницата "Unique Features" (Уникални функции) на уебсайта на GIGABYTE.

BIOS Setup

BIOS (Basic Input and Output System) записва хардуерните параметри на системата в CMOS на дънната платка. Основните му функции включват провеждане на самотест при включване (POST) по време на стартиране на системата, запазване на системни параметри и зареждане на операционната система и др. BIOS включва програма BIOS Setup, която позволява на потребителя да променя основните настройки на конфигурацията на системата или да активира определени системни функции. Когато захранването е изключено, батерията на дънната платка осигурява необходимата мощност на CMOS, за да запази стойностите на конфигурацията в CMOS.
За да получите достъп до програмата BIOS Setup, натиснете клавиша <Delete> по време на POST, когато захранването е включено.
За да надстроите BIOS, използвайте GIGABYTE Q-Flash или @BIOS utility.

• Q-Flash позволява на потребителя бързо и лесно да надстрои или архивира BIOS, без да влиза в операционната система.
• @BIOS е базирана на Windows помощна програма, която търси и изтегля най-новата версия на BIOS от интернет и актуализира BIOS.

• Тъй като актуализирането на BIOS е потенциално рисковано, ако не срещате проблеми при използването на текущата версия на BIOS, препоръчително е да не актуализирате BIOS. За да актуализирате BIOS, направете го с повишено внимание. Неправилното актуализиране на BIOS може да доведе до неизправност на системата.
• Препоръчително е да не променяте настройките по подразбиране (освен ако не е необходимо), за да предотвратите нестабилност на системата или други неочаквани резултати. Неправилното променяне на настройките може да доведе до неуспешно стартиране на системата. Ако това се случи, опитайте да изчистите стойностите на CMOS и да нулирате платката до стойностите по подразбиране. (Вижте раздела "Load Optimized Defaults" в тази глава или въведенията за джъмпера за батерията/изчистване на CMOS в главата за инсталиране на хардуер за това как да изчистите стойностите на CMOS.)

Начален екран

Следният начален лого екран ще се появи, когато компютърът се стартира.
(Примерен BIOS Version: X570 AORUS ELITE, F1a)

Има два различни режима на BIOS, както следва, и можете да използвате клавиша <F2>, за да превключвате между двата режима. Easy Mode позволява на потребителите бързо да преглеждат текущата си системна информация или да правят настройки за оптимална производителност. В Easy Mode можете да използвате мишката, за да се движите през елементите за конфигуриране. Advanced Mode предоставя подробни BIOS настройки. Можете да натискате клавишите със стрелки на клавиатурата си, за да се движите между елементите и да натиснете <Enter>, за да приемете или да влезете в подменю. Или можете да използвате мишката си, за да изберете елемента, който искате.

• Когато системата не е стабилна, както обикновено, изберете елемента Load Optimized Defaults, за да настроите системата си към нейните настройки по подразбиране.
• Описаните в тази глава менюта за настройка на BIOS са само за справка и може да се различават в зависимост от версията на BIOS.

Основното меню

Quick Access Bar ви позволява бързо да преминете към екрана General Help, Easy Mode, Smart Fan 5 или Q-Flash.

Функционални клавиши за Advanced Mode
< >< >	Преместете лентата за избор, за да изберете меню за настройка
< >< >	Преместете лентата за избор, за да изберете елемент за конфигуриране в меню
<Enter>/Двойно щракване	Изпълнете команда или влезте в меню
< + >/<Page Up>	Увеличете числовата стойност или направете промени
< - >/<Page Down>	Намалете числовата стойност или направете промени
<F1>	Показване на описания на функционалните клавиши
<F2>	Превключване към Easy Mode
<F3>	Запазване на текущите BIOS настройки в профил
<F4>	Зареждане на BIOS настройките от създаден преди това профил
<F5>	Възстановяване на предишните BIOS настройки за текущите подменюта
<F6>	Показване на екрана Smart Fan 5
<F7>	Зареждане на оптимизираните BIOS настройки по подразбиране за текущите подменюта
<F8>	Достъп до помощната програма Q-Flash
<F10>	Запазване на всички промени и излизане от програмата за настройка на BIOS
<F11>	Превключване към подменюто Favorites
<F12>	Заснемане на текущия екран като изображение и запазването му на вашето USB устройство
<Insert>	Добавяне или премахване на любима опция
<Ctrl>+<S>	Показване на информация за инсталираната памет
<Esc>	Основно меню: Излизане от програмата за настройка на BIOS Подменюта: Излизане от текущото подменю

Любими (F11)

Задайте често използваните от вас опции като ваши любими и използвайте клавиша <F11>, за да превключите бързо към страницата, където се намират всичките ви любими опции. За да добавите или премахнете любима опция, отидете на оригиналната й страница и натиснете <Insert> върху опцията. Опцията е маркирана със звезда, ако е зададена като "favorite" ("любима").

Tweaker

Дали системата ще работи стабилно със зададените от вас настройки за овърклок/свръхнапрежение зависи от цялостната ви конфигурация на системата. Неправилното извършване на овърклок/свръхнапрежение може да доведе до повреда на CPU, чипсета или паметта и да намали полезния живот на тези компоненти. Тази страница е само за напреднали потребители и ви препоръчваме да не променяте настройките по подразбиране, за да предотвратите нестабилност на системата или други неочаквани резултати. (Неправилното променяне на настройките може да доведе до неуспешно стартиране на системата. Ако това се случи, изчистете стойностите на CMOS и нулирайте платката до стойностите по подразбиране.)

• CPU Clock Control
  Позволява ръчно да зададете основния часовник на CPU на стъпки от 1 MHz. (По подразбиране: Auto)

  Силно се препоръчва честотата на CPU да бъде зададена в съответствие със спецификациите на CPU.
• CPU Clock Ratio
  Позволява да промените тактовото съотношение за инсталирания CPU. Регулируемият диапазон зависи от инсталирания CPU.

• Advanced CPU Settings
  • Core Performance Boost ^(Note)
    Позволява да определите дали да активирате технологията Core Performance Boost (CPB), технология за повишаване на производителността на CPU. (По подразбиране: Auto)
  • SVM Mode
    Виртуализацията, подобрена от Virtualization Technology, ще позволи на платформата да изпълнява множество операционни системи и приложения в независими дялове. С виртуализацията една компютърна система може да функционира като множество виртуални системи. (По подразбиране: Disabled)
  • Global C-state Control ^(Note)
    Позволява да определите дали да позволите на CPU да влиза в C състояния. Когато е активирано, честотата на ядрото на CPU ще бъде намалена по време на състояние на спиране на системата, за да се намали консумацията на енергия. (По подразбиране: Enabled)
  • Power Supply Idle Control ^(Note)
    Активира или деактивира Package C6 State.

Typical Current Idle	Деактивира тази функция.
Low Current Idle	Активира тази функция.
Auto	Позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране)

• CCD Control ^(Note)
  Задава броя на CCD, които да бъдат използвани. (По подразбиране: Auto)
• SMT Mode
  Позволява да активирате или деактивирате технологията CPU Simultaneous Multi-Threading. Тази функция работи само за операционни системи, които поддържат режим на многопроцесорност. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
• AMD CPU fTPM
  Активира или деактивира функцията TPM 2.0, интегрирана в AMD CPU. (По подразбиране: Disabled)

• Extreme Memory Profile (X.M.P.) ^(Note)
  Позволява на BIOS да чете SPD данните на XMP memory module(s), за да подобри производителността на паметта, когато е активирано.

Disabled	Деактивира тази функция. (По подразбиране)
Profile1	Използва Profile 1 настройките.
Profile2 (Note)	Използва Profile 2 настройките.

• XMP High Frequency Support ^(Note)
  Позволява да изберете нивото на съвместимост за високочестотна памет. Този елемент може да се конфигурира само когато Extreme Memory Profile (X.M.P.) е зададен на Profile1 или Profile2. (По подразбиране: Auto)
• System Memory Multiplier
  Позволява да зададете системния множител на паметта. Auto задава множител на паметта според данните за паметта SPD. (По подразбиране: Auto)

• Advanced Memory Settings
• Memory Subtimings

• Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
  Тези раздели предоставят настройки за времето на паметта. Забележка: Системата ви може да стане нестабилна или да не успее да се стартира, след като направите промени във времето на паметта. Ако това се случи, моля, нулирайте платката до стойностите по подразбиране, като заредите оптимизирани настройки по подразбиране или изчистите стойностите на CMOS.

• SPD Info
  Показва информация за инсталираната памет.
  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/PM_1VSOC/PM_1V8/DRAM Voltage (CH A/B)
    Тези елементи позволяват да регулирате CPU Vcore и напреженията на паметта.
• Advanced Voltage Settings
  Това подменю позволява да конфигурирате нивото на Load-Line Calibration, нивото на защита от свръхнапрежение, нивото на защита от свръхток и PWM честотата.

(Note) Този елемент е наличен само когато инсталирате CPU, който поддържа тази функция.

Настройки

• Захранване на платформата
  • AC BACK
    Определя състоянието на системата след възстановяване на захранването след загуба на AC захранване.

Памет	Системата се връща в последното си известно будно състояние при възстановяване на AC захранването.
Винаги включено	Системата се включва при възстановяване на AC захранването.
Винаги изключено	Системата остава изключена при възстановяване на AC захранването. (По подразбиране)

• ErP
  Определя дали да позволите на системата да консумира най-малко енергия в S5 (изключено) състояние. (По подразбиране: Деактивирано)
  Забележка: Когато този елемент е настроен на Enabled, следните функции ще станат недостъпни: Resume by Alarm, включване чрез мишка и включване чрез клавиатура.
• Soft-Off by PWR-BTTN
  Конфигурира начина за изключване на компютъра в MS-DOS режим с помощта на бутона за захранване.

Незабавно изключване	Натиснете бутона за захранване и тогава системата ще бъде изключена незабавно. (По подразбиране)
Забавяне 4 сек.	Натиснете и задръжте бутона за захранване за 4 секунди, за да изключите системата. Ако бутонът за захранване е натиснат за по-малко от 4 секунди, системата ще влезе в режим на заспиване.

• Зареждане на захранването
  Активира или деактивира фиктивно натоварване. Когато захранването е при ниско натоварване, ще се активира самозащита, която ще го накара да се изключи или да се повреди. Ако това се случи, моля, задайте на Enabled. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
• Събуждане по аларма
  Определя дали да включите системата в желано време. (По подразбиране: Деактивирано) Ако е активирано, задайте датата и часа, както следва:
  • Ден за събуждане: Включете системата в определен час всеки ден или в определен ден от месеца.
  • Час/минута/секунда за събуждане: Задайте времето, в което системата ще бъде включена автоматично.
    Забележка: Когато използвате тази функция, избягвайте неадекватно изключване от операционната система или премахване на AC захранването, в противен случай настройките може да не са ефективни.
• Събуждане по LAN
  Активира или деактивира функцията за събуждане по LAN. (По подразбиране: Активирано)
• Високопрецизен таймер за събития
  Активира или деактивира High Precision Event Timer (HPET) в операционната система. (По подразбиране: Активирано)

• IO портове
  • Интегрирана графика ^{(Забележка)}
    Активира или деактивира вградената графична функция.

Автоматично	BIOS автоматично ще активира или деактивира вградената графика в зависимост от инсталираната графична карта. (По подразбиране)
Насилствено	Активира вградената графика.
Деактивирано	Деактивира вградената графика.

• UMA режим ^{(Забележка)}
  Укажете UMA режима.
  Този елемент може да се конфигурира само когато Интегрирана графика е зададена на Насилствено.

Автоматично	Позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране)
UMA определен	Задава размера на UMA Frame Buffer.
UMA автоматично	Задава разделителната способност на дисплея.

• Размер на UMA Frame Buffer ^{(Забележка)}
  Размерът на Frame buffer е общият обем системна памет, разпределена изключително за вградения графичен контролер. MS-DOS, например, ще използва само тази памет за дисплей. Опциите са: Auto (по подразбиране), 64M~16G. Този елемент може да се конфигурира само когато UMA режим е зададен на UMA определен.
• Разделителна способност на дисплея ^{(Забележка)}
  Позволява да зададете разделителната способност на дисплея. Опциите са: Auto (по подразбиране), 1920x1080 и по-ниска, 2560x1600, 3840x2160.
  Този елемент може да се конфигурира само когато UMA режим е зададен на UMA автоматично.
• Първоначален изход на дисплея
  Указва първото иницииране на дисплея на монитора от инсталираната PCI Express графична карта или вградената графика.

IGD видео(Забележка)	Задава вградената графика като първи дисплей.
PCIe 1 слот	Задава графичната карта на PCIEX16 слота като първи дисплей. (По подразбиране)
PCIe 2 слот	Задава графичната карта на PCIEX4 слота като първи дисплей.

• HD Audio контролер
  Активира или деактивира вградената аудио функция. (По подразбиране: Активирано)
  Ако желаете да инсталирате добавена аудио карта от трета страна вместо да използвате вграденото аудио, задайте този елемент на Disabled.
• PCIEX16 Bifurcation
  Позволява да определите как е разделена честотната лента на PCIEX16 слота. Опции: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4. (По подразбиране: Auto)
• Above 4G Decoding
  Активира или деактивира 64-битови устройства, които могат да бъдат декодирани в адресно пространство над 4 GB (само ако системата ви поддържа 64-битово PCI декодиране). Задайте на Enabled, ако са инсталирани повече от една усъвършенствани графични карти и техните драйвери не могат да бъдат стартирани при влизане в операционната система (поради ограниченото 4 GB адресно пространство на паметта). (По подразбиране: Деактивирано)
• Onboard LAN контролер
  Активира или деактивира вградената LAN функция. (По подразбиране: Активирано) Ако желаете да инсталирате добавена мрежова карта от трета страна вместо да използвате вградената LAN, задайте този елемент на Disabled.

• USB конфигурация
  • Legacy USB Support
    Позволява използването на USB клавиатура/мишка в MS-DOS. (По подразбиране: Активирано)
  • XHCI Hand-off
    Определя дали да активирате XHCI Hand-off функцията за операционна система без XHCI Hand-off поддръжка. (По подразбиране: Активирано)
  • Поддръжка на драйвери за USB устройства за съхранение
    Активира или деактивира поддръжката за USB устройства за съхранение. (По подразбиране: Активирано)
  • Port 60/64 Emulation
    Активира или деактивира емулацията на I/O портове 64h и 60h. Това трябва да бъде активирано за пълна наследена поддръжка за USB клавиатури/мишки в MS-DOS или в операционна система, която не поддържа USB устройства по рождение. (По подразбиране: Деактивирано)
  • Mass Storage Devices
    Показва списък на свързаните USB устройства за масово съхранение. Този елемент се появява само когато е инсталирано USB устройство за съхранение.
• NVMe конфигурация
  Показва информация за вашия M.2 NVME PCIe SSD, ако е инсталиран.
• SATA конфигурация
  • SATA режим
    Активира или деактивира RAID за SATA контролерите, интегрирани в чипсета, или конфигурира SATA контролерите в AHCI режим.

RAID	Активира RAID за SATA контролера.
AHCI	Конфигурира SATA контролерите в AHCI режим. Advanced Host Controller Interface (AHCI) е спецификация на интерфейс, която позволява на драйвера за съхранение да активира разширени Serial ATA функции, като например Native Command Queuing и hot plug. (По подразбиране)

• NVMe RAID mode
  Позволява ви да определите дали да използвате вашите M.2 NVMe PCIe SSD дискове за конфигуриране на RAID. (По подразбиране: Забранено)
• SATA Port 0/1/2/3/4/5 (SATA3 0, 1, 2, 3, 4, 5 Connectors)
  Показва информация за свързаните SATA устройства.

• Network Stack Configuration
  • Network Stack
    Забранява или разрешава зареждане от мрежата за инсталиране на GPT формат OS, като например инсталиране на OS от Windows Deployment Services сървър. (По подразбиране: Забранено)
  • Ipv4 PXE Support
    Разрешава или забранява IPv4 PXE поддръжка. Този елемент може да се конфигурира само когато Network Stack е разрешен.
  • Ipv4 HTTP Support
    Разрешава или забранява HTTP поддръжка за зареждане за IPv4. Този елемент може да се конфигурира само когато Network Stack е разрешен.
  • Ipv6 PXE Support
    Разрешава или забранява IPv6 PXE поддръжка. Този елемент може да се конфигурира само когато Network Stack е разрешен.
  • Ipv6 HTTP Support
    Разрешава или забранява HTTP поддръжка за зареждане за IPv6. Този елемент може да се конфигурира само когато Network Stack е разрешен.
  • IPSEC Certificate
    Разрешава или забранява Internet Protocol Security. Този елемент може да се конфигурира само когато Network Stack е разрешен.
  • PXE boot wait time
    Позволява ви да конфигурирате колко дълго да чакате, преди да можете да натиснете <Esc>, за да прекратите PXE зареждането.
  • Media detect count
    Позволява ви да зададете броя пъти за проверка на наличието на медия.
• Intel(R) I211 Gigabit Network Connection
  Това подменю предоставя информация за LAN конфигурацията и свързаните опции за конфигуриране.
• Miscellaneous
  • LEDs in System Power On State
    Позволява ви да разрешите или забраните LED осветлението на дънната платка, когато системата е включена.

Off	Забранява избрания режим на осветление, когато системата е включена.
On	Разрешава избрания режим на осветление, когато системата е включена. (По подразбиране)

• LEDs in Sleep, Hibernation, and Soft Off States
  Позволява ви да зададете режима на осветление на светодиодите на дънната платка в състояние на системата S3/S4/S5. Този елемент може да се конфигурира, когато LEDs in System Power On State е зададено на On.

Off	Забранява избрания режим на осветление, когато системата влезе в състояние S3/S4/S5. (По подразбиране)
On	Разрешава избрания режим на осветление, когато системата влезе в състояние S3/S4/S5.

• PCIe Slot Configuration
  Позволява ви да зададете режима на работа на PCI Express слотовете на Gen 1, Gen 2, Gen 3 или Gen 4. Действителният режим на работа зависи от хардуерната спецификация на всеки слот. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
• 3DMark01 Enhancement
  Позволява ви да определите дали да подобрите производителността на някои стари бенчмаркове. (По подразбиране: Забранено)
• IOMMU
  Разрешава или забранява AMD IOMMU поддръжка. (По подразбиране: Auto)

• Trusted Computing
  Разрешава или забранява Trusted Platform Module (TPM).
• AMD CBS
  Това подменю предоставя опции за конфигуриране, свързани с AMD CBS.
• PC Health
  • Reset Case Open Status

Disabled	Запазва или изчиства записа на предишното състояние на проникване в шасито. (По подразбиране)
Enabled	Изчиства записа на предишното състояние на проникване в шасито и полето Case Open ще покаже "No" при следващото зареждане.

• Case Open
  Показва състоянието на откриване на устройството за откриване на проникване в шасито, прикрепено към CI заглавката на дънната платка. Ако капакът на шасито на системата е премахнат, това поле ще покаже "Yes", в противен случай ще покаже "No". За да изчистите записа за състоянието на проникване в шасито, задайте Reset Case Open Status на Enabled, запазете настройките в CMOS и след това рестартирайте системата си.
• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Показва текущите системни напрежения.

• Smart Fan 5
  • Monitor
    Позволява ви да изберете цел за наблюдение и да направите допълнителни корекции. (По подразбиране: CPU FAN)
  • Fan Speed Control
    Позволява ви да определите дали да активирате функцията за управление на скоростта на вентилатора и да регулирате скоростта на вентилатора.

Normal	Позволява на вентилатора да работи с различни скорости в зависимост от температурата. Можете да регулирате скоростта на вентилатора със System Information Viewer въз основа на вашите системни изисквания. (По подразбиране)
Silent	Позволява на вентилатора да работи с ниски скорости.
Manual	Позволява ви да контролирате скоростта на вентилатора в кривата.
Full Speed	Позволява на вентилатора да работи с пълна скорост.

• Fan Control Use Temperature Input
  Позволява ви да изберете референтната температура за управление на скоростта на вентилатора.
• Temperature Interval
  Позволява ви да изберете температурния интервал за промяна на скоростта на вентилатора.
• Fan Control Mode

Auto	Позволява на BIOS автоматично да открие типа на инсталирания вентилатор и задава оптималния режим на управление. (По подразбиране)
Voltage	Режимът Voltage се препоръчва за 3-пинов вентилатор.
PWM	Режимът PWM се препоръчва за 4-пинов вентилатор.

• Fan Stop
  Активира или деактивира функцията за спиране на вентилатора. Можете да зададете температурната граница, като използвате температурната крива. Вентилаторът спира да работи, когато температурата е по-ниска от границата. (По подразбиране: Деактивирано)
• Temperature
  Показва текущата температура на избраната целева област.
• Fan Speed
  Показва текущите скорости на вентилатора.
• Flow Rate
  Показва дебита на вашата система за водно охлаждане.
• Temperature Warning
  Задава предупредителния праг за температурата. Когато температурата надвиши прага, BIOS ще издаде предупредителен звук. Опциите са: Disabled (деактивирано по подразбиране), 60 °C/140 ° F, 70 °C/158 °F, 80 °C/176 °F, 90 °C/194 °F
• Fan Fail Warning
  Позволява на системата да издаде предупредителен звук, ако вентилаторът не е свързан или откаже. Проверете състоянието на вентилатора или връзката на вентилатора, когато това се случи. (По подразбиране: Деактивирано)

(Забележка) Този елемент е наличен само когато инсталирате процесор, който поддържа тази функция.

Информация за системата

Този раздел предоставя информация за модела на дънната платка и версията на BIOS. Можете също да изберете езика по подразбиране, използван от BIOS, и ръчно да зададете системното време.

• Системен език
  Избира езика по подразбиране, използван от BIOS.
• Системна дата
  Задава системната дата. Форматът на датата е седмица (само за четене), месец, дата и година. Използвайте <Enter>, за да превключвате между полетата Месец, Дата и Година, и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.
• Системно време
  Задава системното време. Форматът на времето е час, минута и секунда. Например, 1 следобед е 13:00:00. Използвайте <Enter>, за да превключвате между полетата Час, Минута и Секунда, и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.
• Ниво на достъп
  Показва текущото ниво на достъп в зависимост от вида на използваната защита с парола. (Ако не е зададена парола, по подразбиране ще се показва Администратор.) Нивото Администратор ви позволява да правите промени във всички настройки на BIOS; нивото Потребител ви позволява да правите промени само в определени настройки на BIOS, но не във всички.

• Информация за включените устройства
  Показва информация за вашите SATA, PCI Express и M.2 устройства, ако са инсталирани.
• Q-Flash
  Позволява ви да получите достъп до помощната програма Q-Flash, за да актуализирате BIOS или да архивирате текущата конфигурация на BIOS.

Зареждане

• Приоритети на опциите за зареждане
  Определя общия ред на зареждане от наличните устройства. Преносимите устройства за съхранение, които поддържат GPT формат, ще бъдат с префикс "UEFI:", в списъка с устройства за зареждане. За да заредите от операционна система, която поддържа GPT дялове, изберете устройството с префикс "UEFI:".
  Или, ако искате да инсталирате операционна система, която поддържа GPT дялове, като например Windows 10 64-bit, изберете оптичното устройство, което съдържа инсталационния диск на Windows 10 64-bit и е с префикс "UEFI:".
• Приоритети за твърд диск/CD/DVD ROM устройство/дисково устройство/мрежово устройство BBS
  Определя реда на зареждане за конкретен тип устройство, като например твърди дискове, оптични устройства, дискови устройства и устройства, които поддържат функцията Boot from LAN и т.н. Натиснете <Enter> върху този елемент, за да влезете в подменюто, което представя устройствата от същия тип, които са свързани. Този елемент присъства само ако е инсталирано поне едно устройство за този тип.
• Състояние на Bootup NumLock
  Активира или деактивира функцията Numlock на цифровата клавиатура на клавиатурата след POST. (По подразбиране: Включено)
• Опция за сигурност
  Определя дали е необходима парола всеки път, когато системата се зарежда, или само когато влезете в BIOS Setup. След като конфигурирате този елемент, задайте паролите под елемента Administrator Password/User Password.

Setup	Парола е необходима само за влизане в програмата BIOS Setup.
Система	Парола е необходима за зареждане на системата и за влизане в програмата BIOS Setup. (По подразбиране)

• Показване на LOGO на цял екран
  Позволява ви да определите дали да показвате логото на GIGABYTE при стартиране на системата. Деактивирането пропуска логото на GIGABYTE, когато системата стартира. (По подразбиране: Активирано)
• Бързо зареждане
  Активира или деактивира бързото зареждане, за да се съкрати процесът на зареждане на операционната система. Ultra Fast осигурява най-бързата скорост на зареждане. (По подразбиране: Деактивирано)
• SATA поддръжка
  Този елемент може да се конфигурира само когато Fast Boot е зададено на Enabled или Ultra Fast.

Само устройства за последно зареждане SATA	С изключение на предишното устройство за зареждане, всички SATA устройства са деактивирани, преди да завърши процеса на зареждане на операционната система. (По подразбиране)
Всички SATA устройства	Всички SATA устройства са функционални в операционната система и по време на POST.

• NVMe поддръжка
  Позволява ви да активирате или деактивирате NVMe устройство(а). (По подразбиране: Активирано) Този елемент може да се конфигурира само когато Fast Boot е зададено на Enabled или Ultra Fast.
• VGA поддръжка
  Позволява ви да изберете кой тип операционна система да заредите.
  Този елемент може да се конфигурира само когато Fast Boot е зададено на Enabled или Ultra Fast.

Автоматично	Активира само legacy option ROM.
EFI Driver	Активира EFI option ROM. (По подразбиране)

• USB поддръжка
  Този елемент може да се конфигурира само когато Fast Boot е зададено на Enabled. Тази функция е деактивирана, когато Fast Boot е зададено на Ultra Fast.

Деактивирано	Всички USB устройства са деактивирани, преди да завърши процесът на зареждане на операционната система.
Пълно първоначално	Всички USB устройства са функционални в операционната система и по време на POST. (По подразбиране)
Частично първоначално	Част от USB устройствата са деактивирани, преди да завърши процесът на зареждане на операционната система.

• Поддръжка на драйвер за мрежов стек
  Този елемент може да се конфигурира само когато Fast Boot е зададено на Enabled или Ultra Fast.

Деактивирано	Деактивира зареждането от мрежата. (По подразбиране)
Активирано	Активира зареждането от мрежата.

• CSM поддръжка
  Активира или деактивира UEFI CSM (Compatibility Support Module), за да поддържа legacy PC процес на зареждане.

Деактивирано	Деактивира UEFI CSM и поддържа само UEFI BIOS процес на зареждане.
Активирано	Активира UEFI CSM. (По подразбиране)

• LAN PXE Boot Option ROM
  Позволява ви да изберете дали да активирате legacy option ROM за LAN контролера. (По подразбиране: Деактивирано) Този елемент може да се конфигурира само когато CSM Support е зададено на Enabled.
• Storage Boot Option Control
  Позволява ви да изберете дали да активирате UEFI или legacy option ROM за контролера на устройството за съхранение.
  Този елемент може да се конфигурира само когато CSM Support е зададено на Enabled.

Деактивирано	Деактивира option ROM.
Само UEFI	Активира само UEFI option ROM. (По подразбиране)
Само Legacy	Активира само legacy option ROM.

• Друг PCI Device ROM Priority
  Позволява ви да изберете дали да активирате UEFI или Legacy option ROM за PCI контролера на устройството, различен от LAN, устройството за съхранение и графичните контролери.
  Този елемент може да се конфигурира само когато CSM Support е зададено на Enabled.

Деактивирано	Деактивира option ROM.
Само UEFI	Активира само UEFI option ROM. (По подразбиране)
Само Legacy	Активира само legacy option ROM.

• Парола на администратор
  Позволява ви да конфигурирате парола на администратор. Натиснете <Enter> върху този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете паролата на администратора (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup. За разлика от потребителската парола, паролата на администратора ви позволява да правите промени във всички настройки на BIOS.
• Потребителска парола
  Позволява ви да конфигурирате потребителска парола. Натиснете <Enter> върху този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете паролата на администратора (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup. Въпреки това, потребителската парола ви позволява да правите промени само в определени настройки на BIOS, но не във всички. За да отмените паролата, натиснете <Enter> върху елемента за парола и когато бъдете помолени за паролата, въведете първо правилната. Когато бъдете подканени за нова парола, натиснете <Enter>, без да въвеждате никаква парола.
  Натиснете <Enter> отново, когато бъдете подканени да потвърдите.
  ЗАБЕЛЕЖКА: Преди да зададете потребителска парола, не забравяйте първо да зададете паролата на администратора.

• Secure Boot
  Позволява ви да активирате или деактивирате Secure Boot и да конфигурирате свързаните настройки. Този елемент може да се конфигурира само когато CSM Support е зададено на Disabled.

• Предпочитан режим на работа
  Позволява ви да изберете дали да влезете в Easy режим или Advanced режим, след като влезете в BIOS Setup. Auto влиза в режима на BIOS, в който е бил последния път. (По подразбиране: Auto)

Запазване и изход

• Запазване и изход от Setup
  Натиснете <Enter> върху този елемент и изберете Yes. Това запазва промените в CMOS и излиза от програмата BIOS Setup. Изберете No или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.
• Изход без запазване
  Натиснете <Enter> върху този елемент и изберете Yes. Това излиза от BIOS Setup, без да запазва промените, направени в BIOS Setup, в CMOS. Изберете No или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.
• Зареждане на оптимизирани настройки по подразбиране
  Натиснете <Enter> върху този елемент и изберете Yes, за да заредите оптималните настройки на BIOS по подразбиране. Настройките на BIOS по подразбиране помагат на системата да работи в оптимално състояние. Винаги зареждайте оптимизираните настройки по подразбиране след актуализиране на BIOS или след изчистване на CMOS стойностите.
• Презапис на зареждането
  Позволява ви да изберете устройство за незабавно зареждане. Натиснете <Enter> върху устройството, което изберете, и изберете Yes, за да потвърдите. Вашата система ще се рестартира автоматично и ще се зареди от това устройство.
• Запазване на профили
  Тази функция ви позволява да запазите текущите настройки на BIOS в профил. Можете да създадете до 8 профила и да запазите като Setup Profile 1~ Setup Profile 8. Натиснете <Enter>, за да завършите. Или можете да изберете Select File in HDD/FDD/USB, за да запазите профила на вашето устройство за съхранение.
• Зареждане на профили
  Ако вашата система стане нестабилна и сте заредили настройките на BIOS по подразбиране, можете да използвате тази функция, за да заредите настройките на BIOS от профил, създаден преди, без да се налага да преконфигурирате настройките на BIOS. Първо изберете профила, който искате да заредите, и след това натиснете <Enter>, за да завършите. Можете да изберете Select File in HDD/FDD/USB, за да въведете профила, създаден преди това от вашето устройство за съхранение, или да заредите профила, създаден автоматично от BIOS, като например връщане на настройките на BIOS към последните настройки, които са работили правилно (последен известен добър запис).

Конфигуриране на RAID набор

RAID нива

	RAID 0	RAID 1	RAID 10
Минимален брой твърди дискове	≥2	2	4
Капацитет на масива	Брой твърди дискове * Размер на най-малкия диск	Размер на най-малкия диск (Брой твърди дискове/2) *	Размер на най-малкия диск
Толерантност към грешки	Не	Да	Да

Преди да започнете, моля, подгответе следните елементи:

• Поне два SATA твърди диска или SSD.^{(Бележка)} (За да осигурите оптимална производителност, препоръчително е да използвате два твърди диска с идентичен модел и капацитет).
• Инсталационен диск на Windows.
• Диск с драйвери за дънната платка.
• USB флаш памет.

Конфигуриране на вградения SATA контролер

Инсталиране на SATA твърд(и) диск(ове) във вашия компютър

Инсталирайте твърдите дискове/SSD в SATA/M.2 конекторите на дънната платка. След това свържете захранващите конектори от вашето захранване към твърдите дискове.

Конфигуриране на режим на SATA контролер в BIOS Setup

Уверете се, че сте конфигурирали правилно режима на SATA контролера в системния BIOS Setup.
Стъпки:
Включете компютъра си и натиснете <Delete> (Изтриване), за да влезете в BIOS Setup по време на POST (самотест при включване). Под Settings\IO Ports (Настройки\IO портове) задайте SATA Configuration\SATA Mode (SATA конфигурация\SATA режим) на RAID. След това запазете настройките и рестартирайте компютъра си. (Ако искате да използвате NVMe PCIe SSD за конфигуриране на RAID, уверете се, че сте задали NVMe RAID mode (NVMe RAID режим) на Enabled (Разрешено).)

Менютата на BIOS Setup, описани в този раздел, може да се различават от точните настройки за вашата дънна платка. Действителните опции на менюто на BIOS Setup, които ще видите, ще зависят от дънната платка, която имате, и версията на BIOS.

(Бележка) M.2 PCIe SSD не може да се използва за настройка на RAID набор нито с M.2 SATA SSD, нито със SATA твърд диск.

UEFI RAID конфигурация

Стъпки:

1. В BIOS Setup отидете на Boot (Зареждане) и задайте CSM Support (CSM поддръжка) на Disabled (Забранено). Запазете промените и излезте от BIOS Setup.
2. След като системата се рестартира, влезте отново в BIOS Setup. След това влезте в подменюто Settings\RAIDXpert2 Configuration Utility (Настройки\Конфигурация на RAIDXpert2).
3. На екрана RAIDXpert2 Configuration Utility (Конфигурация на RAIDXpert2), натиснете <Enter> на Array Management (Управление на масива), за да влезете в екрана Create Array (Създаване на масив). След това изберете RAID ниво. Поддържаните RAID нива включват RAID 0, RAID 1 и RAID 10 (наличните селекции зависят от броя на инсталираните твърди дискове). След това натиснете <Enter> на Select Physical Disks (Избор на физически дискове), за да влезете в екрана Select Physical Disks (Избор на физически дискове).
4. На екрана Select Physical Disks (Избор на физически дискове) изберете твърдите дискове, които да бъдат включени в RAID масива, и ги настройте на Enabled (Разрешено). След това използвайте клавиша със стрелка надолу, за да преминете към Apply Changes (Прилагане на промени) и натиснете <Enter>. След това се върнете към предишния екран и задайте Array Size (Размер на масива), Array Size Unit (Мерна единица за размер на масива), Read Cache Policy (Политика за четене от кеш) и Write Cache Policy (Политика за запис в кеш).
5. След като зададете капацитета, преминете към Create Array (Създаване на масив) и натиснете <Enter>, за да започнете.
6. След завършване ще бъдете върнати към екрана Array Management (Управление на масива). Под Manage Array Properties (Управление на свойствата на масива) можете да видите новия RAID том и информация за RAID ниво, име на масив, капацитет на масива и т.н.

Инсталирайте SATA RAID/AHCI драйвера и операционната система

С правилните BIOS настройки сте готови да инсталирате операционната система.

Инсталиране на операционната система
Тъй като някои операционни системи вече включват RAID/AHCI драйвер, не е необходимо да инсталирате отделен RAID/AHCI драйвер по време на процеса на инсталиране на Windows. След като операционната система е инсталирана, препоръчваме да инсталирате всички необходими драйвери от диска с драйвери за дънната платка, като използвате "Xpress Install", за да осигурите производителност и съвместимост на системата. Ако операционната система, която ще бъде инсталирана, изисква да предоставите допълнителен SATA RAID/AHCI драйвер по време на процеса на инсталиране на ОС, моля, вижте стъпките по-долу:

1. Копирайте папката Hw10 под папката \Boot в диска с драйвери във вашата USB флаш памет.
2. Заредете от инсталационния диск на Windows и изпълнете стандартните стъпки за инсталиране на ОС. Когато се появи екранът с искане да заредите драйвера, изберете Browse (Преглед).
3. Поставете USB флаш паметта и след това прегледайте местоположението на драйвера. Местоположението на драйверите е следното:
   \Hw10\RAID\x64
4. Изберете първо AMD-RAID Bottom Device и щракнете върху Next (Напред), за да заредите драйвера. След това изберете AMD-RAID Controller и щракнете върху Next (Напред), за да заредите драйвера. Накрая, продължете с инсталирането на ОС.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на RAID масив.

Инсталиране на драйвери

• Преди да инсталирате драйверите, първо инсталирайте операционната система.
• След като инсталирате операционната система, поставете диска с драйвери за дънната платка във вашето оптично устройство. Щракнете върху съобщението "Докоснете, за да изберете какво да се случи с този диск" в горния десен ъгъл на екрана и изберете "Run Run.exe." (Или отидете на My Computer (Моят компютър), щракнете двукратно върху оптичното устройство и изпълнете програмата Run.exe.)

"Xpress Install" автоматично ще сканира вашата система и след това ще изброи всички драйвери, които се препоръчват за инсталиране. Можете да щракнете върху бутона Xpress Install и "Xpress Install" ще инсталира всички избрани драйвери. Или щракнете върху стрелката иконата, за да инсталирате индивидуално драйверите, които ви трябват.

Моля, посетете уебсайта на GIGABYTE за повече информация за софтуера.

Моля, посетете уебсайта на GIGABYTE за повече информация за отстраняване на неизправности.

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Gigabyte X570 AORUS ELITE WIFI - Ръководство за дънна платка AM4 ATX

Налични езици
