GIGABYTE GA-B250M-Gaming 3 - Ръководство за дънната платка

Съдържание

1 Оформление на дънната платка GA-B250M-Gaming 3
2 Инсталиране на хардуер
3 Настройка на BIOS
4 Активиране на Intel Optane технология
5 Инсталиране на драйвери
6 Свържете се с нас
7 Препратки
8 Изтегли ръководство
9 На други езици

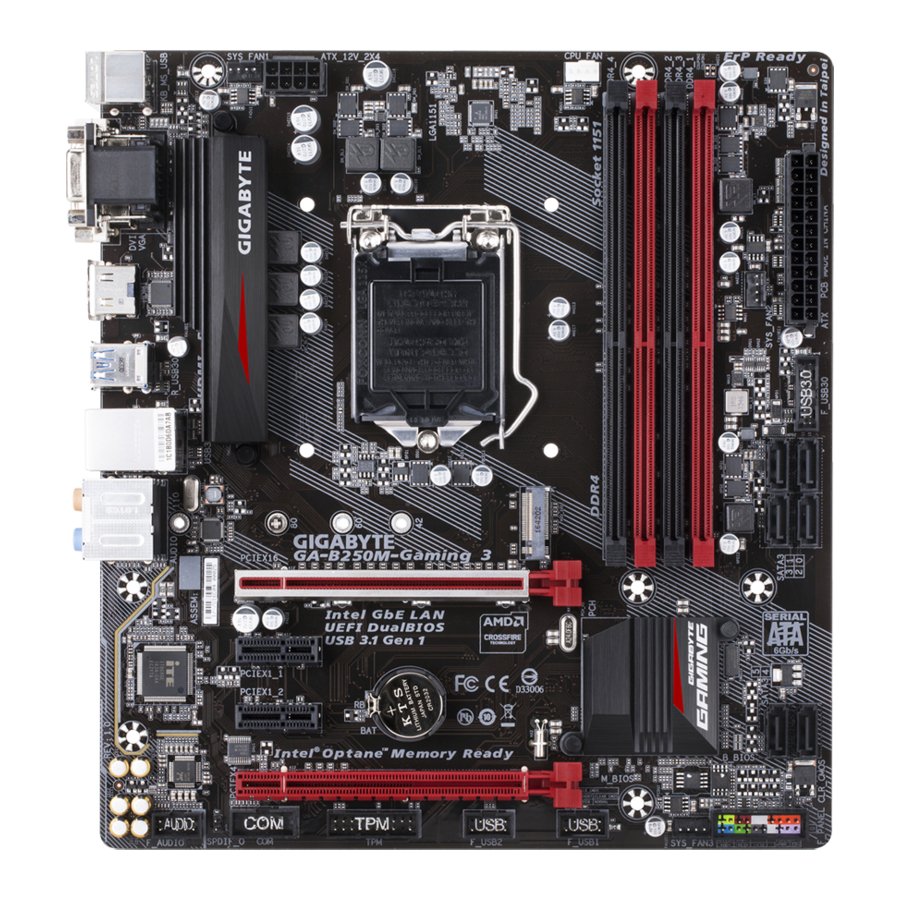

Оформление на дънната платка GA-B250M-Gaming 3

Съдържание на кутията

Дънна платка GA-B250M-Gaming 3
Диск с драйвери за дънната платка
Ръководство за потребителя
Два SATA кабела
I/O щит

* Съдържанието на кутията по-горе е само за справка и действителните артикули зависят от пакета на продукта, който сте получили. Съдържанието на кутията подлежи на промяна без предизвестие.

Инсталиране на хардуер

Предпазни мерки при инсталиране

Дънната платка съдържа множество деликатни електронни схеми и компоненти, които могат да се повредят в резултат на електростатичен разряд (ESD). Преди инсталиране прочетете внимателно ръководството за потребителя и следвайте тези процедури:

Преди инсталиране се уверете, че шасито е подходящо за дънната платка.
Преди инсталиране не отстранявайте или чупете стикера S/N (сериен номер) на дънната платка или гаранционния стикер, предоставен от вашия дилър. Тези стикери са необходими за валидиране на гаранцията.
Винаги изключвайте променливотоковото захранване, като изключвате захранващия кабел от контакта, преди да инсталирате или премахвате дънната платка или други хардуерни компоненти.
Когато свързвате хардуерни компоненти към вътрешните конектори на дънната платка, се уверете, че са свързани плътно и сигурно.
Когато боравите с дънната платка, избягвайте да докосвате метални проводници или конектори.
Най-добре е да носите лента за китка за защита от електростатичен разряд (ESD), когато работите с електронни компоненти като дънна платка, CPU или памет. Ако нямате лента за китка за ESD, дръжте ръцете си сухи и първо докоснете метален предмет, за да елиминирате статичното електричество.
Преди да инсталирате дънната платка, поставете я върху антистатична подложка или в електростатичен екраниращ контейнер.
Преди да свържете или изключите захранващия кабел от дънната платка, се уверете, че захранването е изключено.
Преди да включите захранването, се уверете, че напрежението на захранването е настроено според местния стандарт за напрежение.
Преди да използвате продукта, проверете дали всички кабели и захранващи конектори на вашите хардуерни компоненти са свързани.
За да предотвратите повреда на дънната платка, не позволявайте на винтовете да влизат в контакт със схемата на дънната платка или нейните компоненти.
Уверете се, че няма останали винтове или метални компоненти, поставени върху дънната платка или в корпуса на компютъра.
Не поставяйте компютърната система върху неравна повърхност.
Не поставяйте компютърната система в среда с висока температура или влажност.
Включването на компютъра по време на процеса на инсталиране може да доведе до повреда на системните компоненти, както и до физическа вреда на потребителя.
Ако не сте сигурни за някоя от стъпките за инсталиране или имате проблем, свързан с използването на продукта, консултирайте се със сертифициран компютърен техник.
Ако използвате адаптер, удължителен захранващ кабел или разклонител, уверете се, че сте се консултирали с инструкциите за инсталиране и/или заземяване.

Продуктови спецификации

CPU	Поддръжка за 7-мо и 6-то поколение Intel ® Core ™ i7 процесори/ Intel ® Core ™ i5 процесори/Intel ® Core ™ i3 процесори/ Intel ® Pentium ® процесори/Intel ® Celeron ® процесори в пакета LGA1151 (Отидете на уебсайта на GIGABYTE за най-новия списък за поддръжка на процесори.) L3 кеш паметта варира според CPU
Чипсет	Intel ® B250 Express Chipset
Памет	4 x DDR4 DIMM слота, поддържащи до 64 GB системна памет * Поради ограничение на 32-битовата операционна система Windows, когато са инсталирани повече от 4 GB физическа памет, действителният показан размер на паметта ще бъде по-малък от размера на инсталираната физическа памет. Двуканална архитектура на паметта Поддръжка за DDR4 2400/2133 MHz модули памет Поддръжка за ECC Un-buffered DIMM 1Rx8/2Rx8 модули памет (работещи в non-ECC режим) Поддръжка за non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 модули памет Поддръжка за Extreme Memory Profile (XMP) модули памет * За да поддържате 2400 MHz или XMP памет, трябва да инсталирате процесор от 7-мо поколение. (Отидете на уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
Вградена графика	Интегриран графичен процесор - Intel ® HD Graphics поддръжка: 1 x D-Sub порт, поддържащ максимална резолюция от 1920x1200@60 Hz 1 x DVI-D порт, поддържащ максимална резолюция от 1920x1200@60 Hz * DVI-D портът не поддържа D-Sub връзка чрез адаптер. 1 x HDMI порт, поддържащ максимална резолюция от 4096x2160@24 Hz * Поддръжка за HDMI 1.4 версия. Поддръжка за до 3 дисплея едновременно Максимална споделена памет от 1 GB
Аудио	Realtek ® ALC892 кодек High Definition Audio 2/4/5.1/7.1-канала Поддръжка за S/PDIF Out
LAN	Intel ® GbE LAN чип (10/100/1000 Mbit)
Разширителни слотове	1 x PCI Express x16 слот, работещ на x16 (PCIEX16) * За оптимална производителност, ако трябва да бъде инсталирана само една PCI Express графична карта, уверете се, че сте я инсталирали в слота PCIEX16. 1 x PCI Express x16 слота, работещи на x4 (PCIEX4) 2 x PCI Express x1 слота (Всички PCI Express слотове са в съответствие със стандарта PCI Express 3.0.)
Мулти-графична технология	Поддръжка за AMD Quad-GPU CrossFireX ™ и 2-Way AMD CrossFire ™ технологии
Интерфейс за съхранение	Чипсет: 1 x M.2 конектор (Socket 3, M key, type 2242/2260/2280/22110 SATA и PCIe x4/x2 SSD поддръжка) 6 x SATA 6Gb/s конектора * Вижте "Вътрешни конектори", за съобщенията за инсталиране на M.2 и SATA конекторите.
USB	Чипсет: 6 x USB 3.1 Gen 1 порта (4 порта на задния панел, 2 порта достъпни чрез вътрешните USB хедери) 6 x USB 2.0/1.1 порта (2 порта на задния панел, 4 порта достъпни чрез вътрешните USB хедери)
Вътрешни конектори	1 x 24-пинов ATX основен захранващ конектор 1 x 8-пинов ATX 12V захранващ конектор 1 x M.2 Socket 3 конектор 6 x SATA 6Gb/s конектора 1 x CPU вентилаторен хедър 3 x системни вентилаторни хедъра 1 x хедър на предния панел 1 x аудио хедър на предния панел 1 x S/PDIF Out хедър 1 x USB 3.1 Gen 1 хедър 2 x USB 2.0/1.1 хедъра 1 x Trusted Platform Module (TPM) хедър 1 x хедър за сериен порт 1 x Clear CMOS джъмпер
Конектори на задния панел	1 x PS/2 порт за клавиатура/мишка 1 x D-Sub порт 1 x DVI-D порт 1 x HDMI порт 4 x USB 3.1 Gen 1 порта 2 x USB 2.0/1.1 порта 1 x RJ-45 порт 6 x аудио жака (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
I/O контролер	iTE ® I/O Controller Chip
Хардуерен монитор	Откриване на напрежение Откриване на температура Откриване на скоростта на вентилатора Предупреждение за прегряване Предупреждение за отказ на вентилатора Контрол на скоростта на вентилатора * Дали функцията за контрол на скоростта на вентилатора се поддържа, ще зависи от охладителя, който инсталирате.
BIOS	2 x 64 Mbit flash Използване на лицензиран AMI UEFI BIOS Поддръжка за DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Уникални характеристики	Поддръжка за APP Center * Наличните приложения в APP Center може да варират според модела на дънната платка. Поддържаните функции на всяко приложение също могат да варират в зависимост от спецификациите на дънната платка. 3D OSD @BIOS Ambient LED AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Поддръжка за Q-Flash Поддръжка за Xpress Install
Включен софтуер	Norton ® Internet Security (OEM версия) Intel ® Optane ™ Memory Ready cFosSpeed
Операционна система	Поддръжка за Windows 10 64-bit (за 7-мо поколение Intel ® процесори) Поддръжка за Windows 10 64-bit/Windows 8.1 64-bit/Windows 7 32-bit/64-bit (за 6-то поколение Intel ® процесори) * Моля, изтеглете "Windows USB Installation Tool" от уебсайта на GIGABYTE и го инсталирайте, преди да инсталирате Windows 7.
Форм фактор	Micro ATX Form Factor; 24.4cm x 22.5cm

* GIGABYTE си запазва правото да прави всякакви промени в спецификациите на продукта и информацията, свързана с продукта, без предварително уведомление.

Моля, посетете уебсайта на GIGABYTE за списъци за поддръжка на CPU, модули памет, SSD и M.2 устройства.

Моля, посетете страницата Support\Utility List на уебсайта на GIGABYTE, за да изтеглите най-новата версия на приложенията.

Инсталиране на CPU

Прочетете следните указания, преди да започнете да инсталирате CPU:

Уверете се, че дънната платка поддържа CPU. (Отидете на уебсайта на GIGABYTE за най-новия списък за поддръжка на CPU.)
Винаги изключвайте компютъра и изваждайте захранващия кабел от електрическия контакт, преди да инсталирате CPU, за да предотвратите повреда на хардуера.
Намерете пин номер едно на CPU. CPU не може да бъде поставен, ако е ориентиран неправилно. (Или можете да намерите прорезите от двете страни на CPU и ключовете за подравняване на сокета на CPU.)
Нанесете равномерен и тънък слой термопаста върху повърхността на CPU.
Не включвайте компютъра, ако охладителят на CPU не е инсталиран, в противен случай може да възникне прегряване и повреда на CPU.
Задайте хост честотата на CPU в съответствие със спецификациите на CPU. Не се препоръчва честотата на системната шина да се задава извън хардуерните спецификации, тъй като не отговаря на стандартните изисквания за периферните устройства. Ако желаете да зададете честотата извън стандартните спецификации, моля, направете го според вашите хардуерни спецификации, включително CPU, графична карта, памет, твърд диск и т.н.

Инсталиране на CPU
Намерете ключовете за подравняване на сокета на CPU на дънната платка и прорезите на CPU.

Не сваляйте капака на сокета на CPU, преди да поставите CPU. Той може да изскочи от товарната плоча автоматично по време на процеса на повторно задействане на лоста, след като поставите CPU.

Инсталиране на паметта

Прочетете следните указания, преди да започнете да инсталирате паметта:

Уверете се, че дънната платка поддържа паметта. Препоръчва се да се използва памет със същия капацитет, марка, скорост и чипове. (Отидете на уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
Винаги изключвайте компютъра и изваждайте захранващия кабел от електрическия контакт, преди да инсталирате паметта, за да предотвратите повреда на хардуера.
Модулите памет имат безотказен дизайн. Модул памет може да бъде инсталиран само в една посока. Ако не можете да поставите паметта, сменете посоката.

Двуканална конфигурация на паметта
Тази дънна платка осигурява четири слота за памет и поддържа двуканална технология. След като паметта е инсталирана, BIOS-ът автоматично ще открие спецификациите и капацитета на паметта. Активирането на двуканален режим на памет ще удвои оригиналната честотна лента на паметта.

Моля, посетете уебсайта на GIGABYTE за подробности относно инсталирането на хардуер.

Четирите слота за памет са разделени на два канала и всеки канал има два слота за памет, както следва:
Канал A: DDR4_2, DDR4_4
Канал B: DDR4_1, DDR4_3
Таблица с двуканални конфигурации на паметта:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 модула	- -	DS/SS	- -	DS/SS
2 модула	DS/SS	- -	DS/SS	- -
4 модула	DS/SS	DS/SS	DS/SS	DS/SS

(SS=едностранна, DS=двустранна, "- -"=няма памет)

Поради ограничения на CPU, прочетете следните указания, преди да инсталирате паметта в двуканален режим.

Двуканалният режим не може да бъде активиран, ако е инсталиран само един модул памет.
Когато активирате двуканален режим с два или четири модула памет, се препоръчва да се използва памет със същия капацитет, марка, скорост и чипове.

Инсталиране на разширителна карта

Прочетете следните указания, преди да започнете да инсталирате разширителна карта:

Уверете се, че дънната платка поддържа разширителната карта. Прочетете внимателно ръководството, което е включено към вашата разширителна карта.
Винаги изключвайте компютъра и изваждайте захранващия кабел от електрическия контакт, преди да инсталирате разширителна карта, за да предотвратите повреда на хардуера.

Конектори на задния панел

USB 2.0/1.1 порт
USB портът поддържа спецификацията USB 2.0/1.1. Използвайте този порт за USB устройства.
PS/2 порт за клавиатура/мишка
Използвайте този порт, за да свържете PS/2 мишка или клавиатура.
D-Sub порт
D-Sub портът поддържа 15-пинов D-Sub конектор и поддържа максимална разделителна способност от 1920x1200 при 60 Hz
(действителните поддържани разделителни способности зависят от използвания монитор). Свържете монитор, който поддържа D-Sub връзка към този порт.
DVI-D порт (Забележка)
DVI-D портът отговаря на спецификацията DVI-D и поддържа максимална разделителна способност от 1920x1200 при 60 Hz
(действителните поддържани разделителни способности зависят от използвания монитор). Свържете монитор, който поддържа DVI-D връзка към този порт.
HDMI порт

HDMI портът е съвместим с HDCP и поддържа Dolby TrueHD и DTS HD Master Audio формати. Той също така поддържа до 192 KHz/16bit 8-канален LPCM аудио изход. Можете да използвате този порт, за да свържете вашия HDMI-поддържан монитор. Максималната поддържана разделителна способност е 4096x2160 при 24 Hz, но действителните поддържани разделителни способности зависят от използвания монитор.

За да настроите конфигурация с троен дисплей, първо трябва да инсталирате драйвери за дънната платка в операционната система.
След като инсталирате HDMI устройството, уверете се, че сте задали HDMI като устройство за възпроизвеждане на звук по подразбиране. (Името на елемента може да се различава в зависимост от вашата операционна система.)

USB 3.1 Gen 1 порт
USB 3.1 Gen 1 портът поддържа спецификацията USB 3.1 Gen 1 и е съвместим със спецификацията USB 2.0. Използвайте този порт за USB устройства.

RJ-45 LAN порт
Gigabit Ethernet LAN портът осигурява интернет връзка със скорост на предаване на данни до 1 Gbps. По-долу са описани състоянията на светодиодите на LAN порта.

Състояние	Описание	Състояние	Описание
Оранжево	1 Gbps скорост на предаване на данни	Мига	Извършва се предаване или получаване на данни
Зелено	100 Mbps скорост на предаване на данни	Включено	Не се извършва предаване или получаване на данни
Изключено	10 Mbps скорост на предаване на данни

Изход за централен/събуферен говорител (оранжев)
Използвайте този аудио жак, за да свържете централни/събуферни говорители в 5.1/7.1-канална аудио конфигурация.
Изход за заден говорител (черен)
Този жак може да се използва за свързване на задни говорители в 4/5.1/7.1-канална аудио конфигурация.
Изход за страничен говорител (сив)
Използвайте този аудио жак, за да свържете странични говорители в 7.1-канална аудио конфигурация.
Линеен вход (син)
Жакът за линеен вход. Използвайте този аудио жак за устройства с линеен вход, като оптично устройство, walkman и т.н.
Линеен изход (зелен)
Жакът за линеен изход. Използвайте този аудио жак за слушалки или 2-канален говорител. Този жак може да се използва за свързване на предни говорители в 4/5.1/7.1-канална аудио конфигурация.
Вход за микрофон (розов)
Жакът за вход за микрофон.

Моля, посетете уебсайта на GIGABYTE за повече информация за софтуера.

Когато премахвате кабела, свързан към конектор на задния панел, първо извадете кабела от вашето устройство и след това го извадете от дънната платка.
Когато изваждате кабела, го издърпайте право от конектора. Не го клатете от една страна на друга, за да предотвратите електрическо късо съединение вътре в конектора на кабела.

(Забележка)
DVI-D портът не поддържа D-Sub връзка чрез адаптер.

Вътрешни конектори

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2/3
SATA3 0/1/2/3/4/5
M2Q_32G
F_PANEL
F_AUDIO

SPDIF_O
F_USB30
F_USB1/F_USB2
COM
TPM
CLR_CMOS
BAT

Прочетете следните указания, преди да свържете външни устройства:

Първо се уверете, че вашите устройства са съвместими с конекторите, които искате да свържете.
Преди да инсталирате устройствата, не забравяйте да ги изключите, както и компютъра си. Изключете захранващия кабел от електрическия контакт, за да предотвратите повреда на устройствата.
След като инсталирате устройството и преди да включите компютъра, уверете се, че кабелът на устройството е здраво закрепен към конектора на дънната платка.

1/2) ATX_12V_2X4/ATX (2x4 12V захранващ конектор и 2x12 основен захранващ конектор)
С помощта на захранващия конектор, захранването може да подава достатъчно стабилна мощност към всички компоненти на дънната платка. Преди да свържете захранващия конектор, първо се уверете, че захранването е изключено и всички устройства са правилно инсталирани. Захранващият конектор има защитен дизайн. Свържете захранващия кабел към захранващия конектор в правилната ориентация. 12V захранващия конектор основно захранва процесора. Ако 12V захранващия конектор не е свързан, компютърът няма да стартира.

За да отговорите на изискванията за разширение, се препоръчва да се използва захранване, което може да издържи на висока консумация на енергия (500W или повече). Ако се използва захранване, което не осигурява необходимата мощност, резултатът може да доведе до нестабилна или невъзможна за зареждане система.

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	GND (Само за 2x4-пинов 12V)	5	+12V (Само за 2x4-пинов 12V)
2	GND (Само за 2x4-пинов 12V)	6	+12V (Само за 2x4-пинов 12V)
3	GND	7	+12V
4	GND	8	+12V

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Само за 2x12-пинов ATX)	23	+5V (Само за 2x12-пинов ATX)
12	3.3V (Само за 2x12-пинов ATX)	24	GND (Само за 2x12-пинов ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (Конектори за вентилатор)
Всички конектори за вентилатор на тази дънна платка са 4-пинови. Повечето конектори за вентилатори имат защитен дизайн за поставяне. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва да се инсталира системен вентилатор вътре в шасито.

Номер на пин	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Отчитане
4	PWM контрол на скоростта

Не забравяйте да свържете кабелите на вентилатора към конекторите за вентилатор, за да предотвратите прегряване на вашия процесор и система. Прегряването може да доведе до повреда на процесора или системата да увисне.
Тези конектори за вентилатор не са конфигурационни джъмперни блокове. Не поставяйте джъмперна капачка върху конекторите.

SATA3 0/1/2/3/4/5 (SATA 6Gb/s конектори)
SATA конекторите отговарят на стандарта SATA 6Gb/s и са съвместими със стандартите SATA 3Gb/s и SATA 1.5Gb/s. Всеки SATA конектор поддържа едно SATA устройство.

Номер на пин Дефиниция

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

За да активирате горещото включване за SATA портовете, вижте глава "BIOS Setup", "Peripherals\SATA And RST Configuration" за повече информация.

M2Q_32G (M.2 Socket 3 конектор)
M.2 конекторът поддържа M.2 SATA SSD и M.2 PCIe SSD.

Следвайте стъпките по-долу, за да инсталирате правилно M.2 SSD в M.2 конектора.
1. Използвайте отвертка, за да разхлабите винта и гайката от дънната платка. Намерете правилния монтажен отвор за инсталиране на M.2 SSD и след това първо завийте гайката.
2. Плъзнете M.2 SSD в конектора под ъгъл.
3. Натиснете M.2 SSD надолу и след това го закрепете с винта.

  Изберете правилния отвор за инсталиране на M.2 SSD и затегнете отново винта и гайката.

Известия за инсталиране на M2Q_32G и SATA конектори:
Поради ограничения брой линии, предоставени от чипсета, наличността на SATA конекторите може да бъде засегната от типа устройства, инсталирани в M2Q_32G конектора. M2Q_32G конекторът споделя честотна лента с SATA3 5 конектора. Вижте следната таблица за подробности.

Тип M.2 SSD/конектор	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Не е инсталиран M.2 SSD

: Наличен,
: Не е наличен

F_PANEL (Конектор на предния панел)
Свържете превключвателя на захранването, превключвателя за рестартиране, високоговорителя, превключвателя/сензора за проникване в шасито и индикатора за състоянието на системата на шасито към този конектор според разпределението на пиновете по-долу. Обърнете внимание на положителните и отрицателните пинове, преди да свържете кабелите.

PLED/PWR_LED (Power LED, жълто/лилаво):
Свързва се към индикатора за състоянието на захранването на предния панел на шасито. Светодиодът свети, когато системата работи. Светодиодът е изключен, когато системата е в S3/S4 режим на заспиване или е изключена (S5).

LED за състоянието на системата

S0 Вкл.

S3/S4/S5 Изкл.

PW (Превключвател на захранването, червен): Свързва се към превключвателя на захранването на предния панел на шасито. Можете да конфигурирате начина на изключване на системата си с помощта на превключвателя на захранването (вижте глава "BIOS Setup", "Power" за повече информация).
SPEAK (Високоговорител, оранжев): Свързва се към високоговорителя на предния панел на шасито. Системата отчита състоянието на стартиране на системата, като издава звуков код. Ще се чуе един къс звуков сигнал, ако не бъде открит проблем при стартиране на системата.

HD (LED за активност на твърдия диск, син): Свързва се към LED индикатора за активност на твърдия диск на предния панел на шасито. Светодиодът свети, когато твърдият диск чете или записва данни.
RES (Превключвател за рестартиране, зелен): Свързва се към превключвателя за рестартиране на предния панел на шасито. Натиснете превключвателя за рестартиране, за да рестартирате компютъра, ако компютърът замръзне и не успее да извърши нормално рестартиране.
CI (Конектор за проникване в шасито, сив): Свързва се към превключвателя/сензора за проникване в шасито на шасито, който може да открие дали капакът на шасито е бил свален. Тази функция изисква шаси с превключвател/сензор за проникване в шасито.
NC (Оранжев): Няма връзка.

Дизайнът на предния панел може да се различава при различните кутии. Модулът на предния панел обикновено се състои от бутон за захранване, бутон за рестартиране, LED индикатор за захранване, LED индикатор за активност на твърдия диск, високоговорител и др. Когато свързвате модула на предния панел на кутията към този конектор, уверете се, че разпределението на кабелите и разпределението на пиновете съвпадат правилно.

F_AUDIO (Аудио конектор на предния панел)
Аудио конекторът на предния панел поддържа Intel High Definition audio (HD) и AC'97 audio. Можете да свържете аудио модула на предния панел на кутията към този конектор. Уверете се, че разпределението на кабелите на конектора на модула съответства на разпределението на пиновете на конектора на дънната платка. Неправилното свързване между конектора на модула и конектора на дънната платка ще доведе до невъзможност на устройството да работи или дори ще го повреди.

За HD аудио на предния панел:

Номер на пин Дефиниция

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 No Pin

9 LINE2_L

10 Sense

За AC'97 аудио на предния панел:

Номер на пин Дефиниция

1 MIC

2 GND

3 MIC Power

4 NC

5 Line Out (R)

6 NC

7 NC

8 No Pin

9 Line Out (L)

10 NC
- Аудио конекторът на предния панел поддържа HD audio по подразбиране.
- Аудио сигналите ще присъстват едновременно на аудио връзките на предния и задния панел.
- Някои кутии осигуряват аудио модул на предния панел, който има отделени конектори на всеки кабел вместо един щепсел. За информация относно свързването на аудио модула на предния панел, който има различни разпределения на кабелите, моля, свържете се с производителя на кутията.

SPDIF_O (S/PDIF изходен конектор)
Този конектор поддържа цифров S/PDIF изход и свързва S/PDIF цифров аудио кабел (предоставен от разширителни карти) за цифров аудио изход от вашата дънна платка към определени разширителни карти, като графични карти и звукови карти. Например, някои графични карти може да изискват да използвате S/PDIF цифров аудио кабел за цифров аудио изход от дънната платка към вашата графична карта, ако желаете да свържете HDMI дисплей към графичната карта и да имате цифров аудио изход от HDMI дисплея едновременно. За информация относно свързването на S/PDIF цифровия аудио кабел внимателно прочетете ръководството за вашата разширителна карта.

Номер на пин Дефиниция

1 SPDIFO

2 GND

F_USB30 (USB 3.1 Gen 1 конектор)
Конекторът е в съответствие със спецификацията USB 3.1 Gen 1 и USB 2.0 и може да осигури два USB порта. За закупуване на опционалния 3,5" преден панел, който осигурява два USB 3.1 Gen 1 порта, моля, свържете се с местния дилър.
F_USB30

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+ F
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

Преди да инсталирате USB конзолата, не забравяйте да изключите компютъра си и да извадите захранващия кабел от електрическия контакт, за да предотвратите повреда на USB конзолата.

F_USB1/F_USB2 (USB 2.0/1.1 конектори)
Конекторите са в съответствие със спецификацията USB 2.0/1.1. Всеки USB конектор може да осигури два USB порта чрез опционална USB конзола. За закупуване на опционалната USB конзола, моля, свържете се с местния дилър.

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	Power (5V)	6	USB DY+
2	Power (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

Не включвайте кабела на IEEE 1394 конзолата (2x5-пинов) в USB 2.0/1.1 конектора.
Преди да инсталирате USB конзолата, не забравяйте да изключите компютъра си и да извадите захранващия кабел от електрическия контакт, за да предотвратите повреда на USB конзолата.

COM (Конектор за сериен порт)
COM конекторът може да осигури един сериен порт чрез опционален COM порт кабел. За закупуване на опционалния COM порт кабел, моля, свържете се с местния дилър.

Номер на пин Дефиниция Номер на пин Дефиниция

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 No Pin

TPM (Trusted Platform Module конектор)
Можете да свържете TPM (Trusted Platform Module) към този конектор.
TPM

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	LCLK	11	LAD0
2	GND	12	GND S
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3 S	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Джъмпер за изчистване на CMOS)
Използвайте този джъмпер, за да изчистите BIOS конфигурацията и да върнете CMOS стойностите към фабричните настройки. За да изчистите CMOS стойностите, използвайте метален предмет, като например отвертка, за да докоснете двата пина за няколко секунди.

	Отворено: Нормално
	Късо: Изчистване на CMOS стойностите

Винаги изключвайте компютъра си и изваждайте захранващия кабел от електрическия контакт, преди да изчистите CMOS стойностите.
След рестартиране на системата отидете в BIOS Setup, за да заредите фабричните настройки (изберете Load Optimized Defaults) или ръчно конфигурирайте BIOS настройките (вижте глава "BIOS Setup" за BIOS конфигурации).

BAT (Батерия)
Батерията осигурява захранване, за да запази стойностите (като BIOS конфигурации, информация за датата и часа) в CMOS, когато компютърът е изключен. Сменете батерията, когато напрежението на батерията падне до ниско ниво, в противен случай CMOS стойностите може да не са точни или може да бъдат загубени.
Можете да изчистите CMOS стойностите, като извадите батерията:
1. Изключете компютъра си и извадете захранващия кабел.
2. Внимателно извадете батерията от държача на батерията и изчакайте една минута. (Или използвайте метален предмет, като например отвертка, за да докоснете положителните и отрицателните клеми на държача на батерията, като ги свържете накъсо за 5 секунди.)
3. Сменете батерията.
4. Включете захранващия кабел и рестартирайте компютъра си.

Винаги изключвайте компютъра си и изваждайте захранващия кабел, преди да смените батерията.
Сменяйте батерията с еквивалентна. Има опасност от експлозия, ако батерията е сменена с неправилен модел.
Свържете се с мястото на покупка или с местния дилър, ако не можете да смените батерията сами или не сте сигурни за модела на батерията.
Когато инсталирате батерията, обърнете внимание на ориентацията на положителната страна (+) и отрицателната страна (-) на батерията (положителната страна трябва да е нагоре).
Използваните батерии трябва да се третират в съответствие с местните екологични разпоредби.

Настройка на BIOS

BIOS (Basic Input and Output System) записва хардуерните параметри на системата в CMOS на дънната платка. Основните му функции включват извършване на Power-On Self-Test (POST) по време на стартиране на системата, запазване на системните параметри и зареждане на операционна система и др. BIOS включва програма за настройка на BIOS, която позволява на потребителя да променя основните настройки на системната конфигурация или да активира определени системни функции. Когато захранването е изключено, батерията на дънната платка осигурява необходимото захранване на CMOS, за да запази стойностите на конфигурацията в CMOS. За да получите достъп до програмата за настройка на BIOS, натиснете клавиша <Delete> по време на POST, когато захранването е включено. За да надстроите BIOS, използвайте или GIGABYTE Q-Flash, или помощната програма @BIOS.

Q-Flash позволява на потребителя бързо и лесно да надстрои или архивира BIOS, без да влиза в операционната система.
@BIOS е базирана на Windows помощна програма, която търси и изтегля най-новата версия на BIOS от интернет и актуализира BIOS.

Тъй като актуализирането на BIOS е потенциално рисковано, ако не срещате проблеми, използвайки текущата версия на BIOS, се препоръчва да не актуализирате BIOS. За да актуализирате BIOS, направете го с повишено внимание. Неправилното актуализиране на BIOS може да доведе до неизправност на системата.
Препоръчва се да не променяте настройките по подразбиране (освен ако не е необходимо), за да предотвратите нестабилност на системата или други неочаквани резултати. Неправилното промяна на настройките може да доведе до неуспешно стартиране на системата. Ако това се случи, опитайте да изчистите CMOS стойностите и да нулирате платката до стойностите по подразбиране. (Вижте раздела "Load Optimized Defaults" в тази глава или въведенията на джъмпера за батерията/изчистване на CMOS за това как да изчистите CMOS стойностите.)

Стартов екран

Следният стартов екран с логото ще се появи, когато компютърът се стартира. (Примерна версия на BIOS: F1a)

Има два различни режима на BIOS, както следва, и можете да използвате клавиша <F2>, за да превключвате между двата режима. Режимът Classic Setup (Класическа настройка) предоставя подробни настройки на BIOS. Можете да натиснете клавишите със стрелки на клавиатурата, за да се движите между елементите, и да натиснете <Enter>, за да приемете или да влезете в подменю. Или можете да използвате мишката си, за да изберете елемента, който искате. Easy Mode (Лесен режим) позволява на потребителите бързо да преглеждат текущата си системна информация или да правят корекции за оптимална производителност. В Easy Mode (Лесен режим) можете да използвате мишката си, за да се движите през елементите за конфигуриране.

Когато системата не е стабилна, както обикновено, изберете елемента Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране), за да настроите системата си на настройките по подразбиране.
Менютата за настройка на BIOS, описани в тази глава, са само за справка и може да се различават в зависимост от версията на BIOS.

M.I.T.

M.I.T.
Дали системата ще работи стабилно с направените от вас настройки за овърклок/пренапрежение зависи от цялостната конфигурация на вашата система. Неправилното извършване на овърклок/пренапрежение може да доведе до повреда на процесора, чипсета или паметта и да намали полезния живот на тези компоненти. Тази страница е само за напреднали потребители и ви препоръчваме да не променяте настройките по подразбиране, за да предотвратите нестабилност на системата или други неочаквани резултати. (Неправилното променяне на настройките може да доведе до невъзможност за зареждане на системата. Ако това се случи, изчистете CMOS стойностите и нулирайте платката до стойностите по подразбиране.)

Разширени настройки на честотата
Стойност на хост часовника
Показва текущата честота на хост часовника.
Съотношение на графичния срез ^{(Забележка)}
Позволява ви да зададете съотношението на графичния срез.
Съотношение на графичния несрез ^{(Забележка)}
Позволява ви да зададете съотношението на графичния несрез.
Съотношение на процесорния часовник
Позволява ви да промените съотношението на тактовата честота за инсталирания процесор. Регулируемият диапазон зависи от инсталирания процесор.
Честота на процесора
Показва текущата работна честота на процесора.
Разширени настройки на процесорните ядра
Съотношение на процесорния часовник, Честота на процесора
Горните настройки са синхронни с тези под същите елементи в менюто Advanced Frequency Settings (Разширени настройки на честотата).
AVX Offset ^{(Забележка)}
AVX offset е отрицателното отместване на AVX съотношението.
Uncore Ratio
Позволява ви да зададете съотношението на CPU Uncore. Регулируемият диапазон зависи от използвания процесор.
Uncore Frequency
Показва текущата честота на CPU Uncore.
CPU Flex Ratio Override
Активира или деактивира CPU Flex Ratio. Максималното съотношение на процесорния часовник ще се базира на стойността CPU Flex Ratio Settings, ако CPU Clock Ratio е зададено на Auto (Автоматично). (По подразбиране: Disabled (Деактивирано))
CPU Flex Ratio Settings
Позволява ви да зададете CPU Flex Ratio. Регулируемият диапазон може да варира в зависимост от процесора.
Intel(R) Turbo Boost Technology (Забележка)
Позволява ви да определите дали да активирате технологията Intel ® CPU Turbo Boost. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
Turbo Ratio ^{(Забележка)}
Позволява ви да зададете CPU Turbo съотношенията за различен брой активни ядра. Auto (Автоматично) задава CPU Turbo съотношенията според спецификациите на процесора. (По подразбиране: Auto (Автоматично))
Power Limit TDP (Watts) / Power Limit Time
Позволява ви да зададете ограничението на мощността за CPU Turbo режим и колко време е необходимо за работа при посоченото ограничение на мощността. Ако посочената стойност е превишена, процесорът автоматично ще намали честотата на ядрото, за да намали мощността. Auto (Автоматично) задава текущото ограничение според спецификациите на процесора. (По подразбиране: Auto (Автоматично))
Core Current Limit (Amps)
Позволява ви да зададете текущо ограничение за CPU Turbo режим. Когато токът на процесора надвиши посоченото текущо ограничение, процесорът автоматично ще намали честотата на ядрото, за да намали тока. Auto (Автоматично) задава ограничението на мощността според спецификациите на процесора. (По подразбиране: Auto (Автоматично))
No. of CPU Cores Enabled^{(Забележка)}
Позволява ви да изберете броя на процесорните ядра за активиране в многоядрен процесор Intel ® (броят на процесорните ядра може да варира в зависимост от процесора). Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
Hyper-Threading Technology^{(Забележка)}
Позволява ви да определите дали да активирате технологията за многонишкова обработка, когато използвате Intel, която поддържа тази функция. Тази функция работи само за операционни системи, които поддържат многопроцесорен режим.
Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
Intel(R) Speed Shift Technology (Intel ® Speed Shift Technology)
Активира или деактивира Intel ® Speed Shift Technology. Активирането на тази функция позволява на процесора да увеличи работната си честота по-бързо и след това подобрява отзивчивостта на системата. (По подразбиране: Disabled (Деактивирано))
CPU Enhanced Halt (C1E) ^{(Забележка)}
Активира или деактивира функцията Intel ® CPU Enhanced Halt (C1E), функция за пестене на енергия на процесора в състояние на спиране на системата. Когато е активирана, честотата и напрежението на процесорното ядро ще бъдат намалени по време на състояние на спиране на системата, за да се намали консумацията на енергия. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
C3 State Support ^{(Забележка)}
Позволява ви да определите дали да позволите на процесора да влезе в C3 режим в състояние на спиране на системата. Когато е активирана, честотата и напрежението на процесорното ядро ще бъдат намалени по време на състояние на спиране на системата, за да се намали консумацията на енергия.
Състоянието C3 е по-усъвършенствано състояние за пестене на енергия от C1. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
C6/C7 State Support ^{(Забележка 1)}
Позволява ви да определите дали да позволите на процесора да влезе в C6/C7 режим в състояние на спиране на системата. Когато е активирана, честотата и напрежението на процесорното ядро ще бъдат намалени по време на състояние на спиране на системата, за да се намали консумацията на енергия.
Състоянието C6/C7 е по-усъвършенствано състояние за пестене на енергия от C3. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
C8 State Support ^{(Забележка 1)}
Позволява ви да определите дали да позволите на процесора да влезе в C8 режим в състояние на спиране на системата. Когато е активирана, честотата и напрежението на процесорното ядро ще бъдат намалени по време на състояние на спиране на системата, за да се намали консумацията на енергия. Състоянието C8 е по-усъвършенствано състояние за пестене на енергия от C6/C7. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
Package C State Limit^{(Забележка 1)}
Позволява ви да зададете C-state ограничението за процесора. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
CPU Thermal Monitor^{(Забележка 1)}
Активира или деактивира функцията Intel ® Thermal Monitor, функция за защита от прегряване на процесора. Когато е активирана, честотата и напрежението на процесорното ядро ще бъдат намалени, когато процесорът прегрее. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
CPU EIST Function ^{(Забележка 1)}
Активира или деактивира Enhanced Intel ® Speed Step Technology (EIST). В зависимост от натоварването на процесора, технологията Intel EIST може динамично и ефективно да понижи напрежението и честотата на процесора, за да намали средната консумация на енергия и производството на топлина. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
Voltage Optimization
Позволява ви да определите дали да активирате оптимизацията на напрежението, за да намалите консумацията на енергия. (По подразбиране: Disabled (Деактивирано))
RSR Позволява ви да определите дали автоматично да понижите CPU Turbo съотношението, ако напрежението/температурата на процесора са твърде високи. (По подразбиране: Enabled (Активирано))
Hardware Prefetcher
Позволява ви да определите дали да активирате хардуерния предварителен извличател, за да извлича предварително данни и инструкции от паметта в кеша. (По подразбиране: Enabled (Активирано))
Adjacent Cache Line Prefetch
Позволява ви да определите дали да активирате механизма за предварително извличане на съседни кеш линии, който позволява на процесора да извлече заявената кеш линия, както и следващата кеш линия. (По подразбиране: Enabled (Активирано))
Extreme Memory Profile (X.M.P.) ^{(Забележка 2)}
Позволява на BIOS да чете SPD данните на XMP модулите памет, за да подобри производителността на паметта, когато е активирана.
Disabled (Деактивирано) Деактивира тази функция. (По подразбиране)
Profile1 Използва настройките на Profile 1.
Profile2 (Забележка 2) Използва настройките на Profile 2.
System Memory Multiplier
Позволява ви да зададете системния множител на паметта. Auto (Автоматично) задава множителя на паметта според данните от SPD на паметта. (По подразбиране: Auto (Автоматично))
Memory Odd Ratio (100/133 or 200/266)
Enabled (Активирано) позволява на Qclk да работи в нечетна честота. (По подразбиране: Auto (Автоматично))
Memory Frequency (MHz)
Първата стойност на честотата на паметта е нормалната работна честота на използваната памет; втората е честотата на паметта, която автоматично се регулира според настройките на System Memory Multiplier (Системен множител на паметта).

Разширени настройки на паметта
Extreme Memory Profile (X.M.P.) (Забележка ), System Memory Multiplier (Системен множител на паметта), Memory Odd Ratio(100/133 or 200/266) (Нечетно съотношение на паметта (100/133 или 200/266)), Memory Frequency(Mhz) (Честота на паметта (Mhz))
Горните настройки са синхронни с тези под същите елементи в менюто Advanced Frequency Settings (Разширени настройки на честотата).
Memory Boot Mode ^{(Забележка)}
Осигурява методи за откриване и обучение на паметта.

Auto (Автоматично)	Позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране)
Normal (Нормално)	BIOS автоматично извършва обучение на паметта. Моля, обърнете внимание, че ако системата стане нестабилна или не може да се зареди, опитайте да изчистите CMOS стойностите и да нулирате платката до стойностите по подразбиране. (Вижте въведенията на батерията/джъмпера за изчистване на CMOS за това как да изчистите CMOS стойностите.)
Enable Fast Boot (Активиране на бързо зареждане)	Пресĸача откриването и обучението на паметта в някои специфични критерии за по-бързо зареждане на паметта.
Disable Fast Boot (Деактивиране на бързо зареждане)	Открива и обучава паметта при всяко едно зареждане.

Memory Enhancement Settings
Предоставя няколко настройки за подобряване на работата на паметта: Normal (основна производителност), Relax OC, Enhanced Stability и Enhanced Performance. (По подразбиране: Normal)
Memory Timing Mode
Manual и Advanced Manual позволяват Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving и настройките за синхронизация на паметта по-долу да бъдат конфигурирани. Опциите са: Auto (по подразбиране), Manual, Advanced Manual.
Profile DDR Voltage
Когато използвате Non-XMP модул памет или Extreme Memory Profile (X.M.P.) е настроен на Disabled, стойността се показва според вашата спецификация на паметта. Когато Extreme Memory Profile (X.M.P.) е настроен на Profile1 или Profile2, стойността се показва според SPD данните в XMP паметта.
Memory Multiplier Tweaker
Осигурява различни нива на автоматична настройка на паметта. (По подразбиране: Auto)
Channel Interleaving
Активира или деактивира преплитането на каналите на паметта. Enabled позволява на системата едновременно да осъществява достъп до различни канали на паметта, за да увеличи производителността и стабилността на паметта. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
Rank Interleaving
Активира или деактивира преплитането на ранговете на паметта. Enabled позволява на системата едновременно да осъществява достъп до различни рангове на паметта, за да увеличи производителността и стабилността на паметта. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)

Channel A/B Memory Sub Timings
Това подменю предоставя настройки за синхронизация на паметта за всеки канал на паметта. Съответните екрани за настройка на времето могат да се конфигурират само когато Memory Timing Mode е настроен на Manual или Advanced Manual. Забележка: Вашата система може да стане нестабилна или да не успее да се зареди, след като направите промени в таймингите на паметта. Ако това се случи, моля, върнете платката към стойностите по подразбиране, като заредите оптимизирани настройки по подразбиране или изчистите CMOS стойностите.
Advanced Voltage Settings
Advanced Power Settings
CPU Vcore Loadline Calibration
Позволява ви да конфигурирате Load-Line Calibration за CPU Vcore напрежението. Избирането на по-високо ниво поддържа CPU Vcore напрежението по-съвместимо с това, което е зададено в BIOS при голямо натоварване. Auto позволява на BIOS автоматично да конфигурира тази настройка и задава напрежението, следвайки спецификациите на Intel. (По подразбиране: Auto)
VAXG Loadline Calibration
Позволява ви да конфигурирате Load-Line Calibration за CPU VAXG напрежението. Избирането на по-високо ниво поддържа CPU VAXG напрежението по-съвместимо с това, което е зададено в BIOS при голямо натоварване. Auto позволява на BIOS автоматично да конфигурира тази настройка и задава напрежението, следвайки спецификациите на Intel. (По подразбиране: Auto)
CPU Core Voltage Control
Този раздел предоставя опции за контрол на напрежението на процесора.
Chipset Voltage Control
Този раздел предоставя опции за контрол на напрежението на чипсета.
DRAM Voltage Control
Този раздел предоставя опции за контрол на напрежението на паметта.

PC Health Status
Reset Case Open Status

Disabled	Запазва или изчиства записа за предишното състояние на проникване в шасито. (По подразбиране)
Enabled	Изчиства записа за предишното състояние на проникване в шасито и полето Case Open ще показва "No" при следващото зареждане.

Case Open
Показва състоянието на засичане на устройството за засичане на проникване в шасито, прикрепено към CI конектора на дънната платка. Ако капакът на шасито на системата е премахнат, това поле ще покаже "Yes", в противен случай ще покаже "No". За да изчистите записа за състоянието на проникване в шасито, задайте Reset Case Open Status на Enabled, запазете настройките в CMOS и след това рестартирайте системата.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Показва текущите системни напрежения.

Miscellaneous Settings
Max Link Speed
Позволява ви да зададете режима на работа на PCI Express слотовете на Gen 1, Gen 2 или Gen 3. Действителният режим на работа зависи от хардуерната спецификация на всеки слот. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
3DMark01 Enhancement
Позволява ви да определите дали да подобрите някои стари показатели. (По подразбиране: Disabled)

Smart Fan 5 Settings
Monitor
Позволява ви да изберете цел за наблюдение и да направите допълнителна настройка. (По подразбиране: CPU FAN)
Fan Speed Control
Позволява ви да определите дали да активирате функцията за контрол на скоростта на вентилатора и да регулирате скоростта на вентилатора.

Normal	Позволява на вентилатора да работи с различни скорости в зависимост от температурата. Можете да регулирате скоростта на вентилатора със System Information Viewer въз основа на вашите системни изисквания. (По подразбиране)
Silent	Позволява на вентилатора да работи с ниски скорости.
Manual	Позволява ви да контролирате скоростта на вентилатора в кривата графика.
Full Speed	Позволява на вентилатора да работи с пълна скорост.

Fan Control Use Temperature Input
Позволява ви да изберете референтната температура за контрол на скоростта на вентилатора.
Temperature Interval
Позволява ви да изберете температурния интервал за промяна на скоростта на вентилатора.
Fan Control Mode

Auto	Позволява на BIOS автоматично да открие типа на инсталирания вентилатор и задава оптималния режим на управление. (По подразбиране)
Voltage	Режимът на напрежение се препоръчва за 3-пинов вентилатор.
PWM	PWM режимът се препоръчва за 4-пинов вентилатор.

Temperature
Показва текущата температура на избраната целева област.
Fan Speed
Показва текущите скорости на вентилатора.
Temperature Warning Control
Задава прага за предупреждение за температура. Когато температурата надвиши прага, BIOS ще издаде предупредителен звук. Опциите са: Disabled (по подразбиране), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Fan Fail Warning
Позволява на системата да издаде предупредителен звук, ако вентилаторът не е свързан или не успее. Проверете състоянието на вентилатора или връзката на вентилатора, когато това се случи. (По подразбиране: Disabled)

^(Note)
Този елемент присъства само когато инсталирате процесор, който поддържа тази функция. За повече информация относно уникалните функции на процесорите Intel ®, моля, посетете уебсайта на Intel.
^{(Note 1)}
Този елемент присъства само когато инсталирате процесор, който поддържа тази функция. За повече информация относно уникалните функции на процесорите Intel ®, моля, посетете уебсайта на Intel.
^{(Note 2)}
Този елемент присъства само когато инсталирате процесор и модул памет, които поддържат тази функция.

Система

Този раздел предоставя информация за модела на вашата дънна платка и версията на BIOS. Можете също така да изберете езика по подразбиране, използван от BIOS, и ръчно да зададете системното време.
Ниво на достъп
Показва текущото ниво на достъп в зависимост от вида на използваната защита с парола. (Ако не е зададена парола, по подразбиране ще се показва като Administrator.) Нивото Administrator ви позволява да правите промени във всички настройки на BIOS; нивото User ви позволява да правите промени само в определени настройки на BIOS, но не във всички.
Език на системата
Избира езика по подразбиране, използван от BIOS.
Системна дата
Задава системната дата. Форматът на датата е седмица (само за четене), месец, дата и година. Използвайте <Enter>, за да превключвате между полетата Month (месец), Date (дата) и Year (година), и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.
Системно време
Задава системното време. Форматът на времето е час, минута и секунда. Например, 1 следобед е 13:00:00. Използвайте <Enter>, за да превключвате между полетата Hour (час), Minute (минута) и Second (секунда), и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.

BIOS

BIOS
Bootup NumLock State
Активира или деактивира функцията Numlock на цифровия блок на клавиатурата след POST. (По подразбиране: On (вкл.))
Security Option
Определя дали е необходима парола всеки път, когато системата се зарежда, или само когато влезете в BIOS Setup (настройка на BIOS).
След като конфигурирате този елемент, задайте паролите под елемента Administrator Password/User Password (парола на администратор/парола на потребител).

Setup	Парола е необходима само за влизане в програмата BIOS Setup.
System	Необходима е парола за зареждане на системата и за влизане в програмата BIOS Setup. (По подразбиране)

Full Screen LOGO Show
Позволява ви да определите дали да се показва логото на GIGABYTE при стартиране на системата. Disabled пропуска логото на GIGABYTE, когато системата стартира. (По подразбиране: Enabled)
Boot Option Priorities
Определя общия ред на зареждане от наличните устройства. Преносимите устройства за съхранение, които поддържат GPT формат, ще бъдат с префикс "UEFI:" в списъка с устройства за зареждане. За да заредите от операционна система, която поддържа GPT дялове, изберете устройството с префикс "UEFI:".
Или ако искате да инсталирате операционна система, която поддържа GPT дялове, като например Windows 7 64-bit, изберете оптичното устройство, което съдържа инсталационния диск на Windows 7 64-bit и е с префикс "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Определя реда на зареждане за конкретен тип устройство, като например твърди дискове, оптични устройства, флопи дискови устройства и устройства, които поддържат функцията Boot from LAN (зареждане от LAN) и т.н. Натиснете <Enter> на този елемент, за да влезете в подменюто, което представя устройствата от същия тип, които са свързани. Този елемент присъства само ако е инсталирано поне едно устройство за този тип.
Fast Boot
Активира или деактивира Fast Boot (бързо зареждане), за да се съкрати процеса на зареждане на ОС. Ultra Fast (ултра бързо) осигурява най-бързата скорост на зареждане. (По подразбиране: Disabled)
SATA Support

All Sata Devices	Всички SATA устройства са функционални в операционната система и по време на POST. (По подразбиране)
Last Boot HDD Only	С изключение на предишното устройство за зареждане, всички SATA устройства са деактивирани преди завършване на процеса на зареждане на ОС.

Този елемент може да се конфигурира само когато Fast Boot е настроено на Enabled (активирано) или Ultra Fast (ултра бързо).
VGA Support
Позволява ви да изберете кой тип операционна система да се зарежда.

Auto	Активира само legacy option ROM.
EFI Driver	Активира EFI option ROM. (По подразбиране)

Този елемент може да се конфигурира само когато Fast Boot е настроено на Enabled (активирано) или Ultra Fast (ултра бързо).
USB Support

Disabled	Всички USB устройства са деактивирани преди завършване на процеса на зареждане на ОС.
Full Initial	Всички USB устройства са функционални в операционната система и по време на POST.
Partial Initial	Част от USB устройствата са деактивирани преди завършване на процеса на зареждане на ОС. (По подразбиране)

Тази функция е деактивирана, когато Fast Boot е настроено на Ultra Fast.
PS2 Devices Support

Disabled	Всички PS/2 устройства са деактивирани преди завършване на процеса на зареждане на ОС.
Enabled	Всички PS/2 устройства са функционални в операционната система и по време на POST. (По подразбиране)

Този елемент може да се конфигурира само когато Fast Boot е настроено на Enabled (активирано). Тази функция е деактивирана, когато Fast Boot е настроено на Ultra Fast.
NetWork Stack Driver Support

Disabled	Деактивира зареждането от мрежата. (По подразбиране)
Enabled	Активира зареждането от мрежата.

Този елемент може да се конфигурира само когато Fast Boot е настроено на Enabled (активирано) или Ultra Fast (ултра бързо).
Next Boot After AC Power Loss

Normal Boot	Активира нормално зареждане при връщане на променливотоковото захранване. (По подразбиране)
Fast Boot	Запазва настройките на Fast Boot при връщане на променливотоковото захранване.

Този елемент може да се конфигурира само когато Fast Boot е настроено на Enabled (активирано) или Ultra Fast (ултра бързо).
Mouse Speed
Позволява ви да зададете скоростта на движение на курсора на мишката. (По подразбиране: 1 X)
Windows 8/10 Features
Позволява ви да изберете операционната система, която ще бъде инсталирана. (По подразбиране: Other OS)
CSM Support
Активира или деактивира UEFI CSM (Compatibility Support Module) за поддръжка на legacy PC boot process (процес на зареждане на legacy PC).

Enabled	Активира UEFI CSM. (По подразбиране)
Disabled	Деактивира UEFI CSM и поддържа само UEFI BIOS boot process (процес на зареждане на UEFI BIOS).

Този елемент може да се конфигурира само когато Windows 8/10 Features е настроено на Windows 8/10 или Windows 8/10 WHQL.
LAN PXE Boot Option ROM
Позволява ви да изберете дали да активирате legacy option ROM за LAN контролера. (По подразбиране: Disabled)
Този елемент може да се конфигурира само когато CSM Support е настроено на Enabled.
Storage Boot Option Control
Позволява ви да изберете дали да активирате UEFI или legacy option ROM за контролера на устройството за съхранение.

Do not launch	Деактивира option ROM.
Legacy	Активира само legacy option ROM. (По подразбиране)
UEFI	Активира само UEFI option ROM.

Този елемент може да се конфигурира само когато CSM Support е настроено на Enabled.
Other PCI devices
Позволява ви да изберете дали да активирате UEFI или Legacy option ROM за PCI контролера на устройството, различен от LAN, устройството за съхранение и графичните контролери.

Do not launch	Деактивира option ROM.
Legacy	Активира само legacy option ROM.
UEFI	Активира само UEFI option ROM. (По подразбиране)

Този елемент може да се конфигурира само когато CSM Support е настроено на Enabled.
Administrator Password
Позволява ви да конфигурирате парола на администратор. Натиснете <Enter> на този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете паролата на администратор (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup. За разлика от потребителската парола, паролата на администратор ви позволява да правите промени във всички настройки на BIOS.
User Password
Позволява ви да конфигурирате потребителска парола. Натиснете <Enter> на този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете паролата на администратор (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup. Въпреки това, потребителската парола ви позволява да правите промени само в определени настройки на BIOS, но не във всички.
За да отмените паролата, натиснете <Enter> на елемента за парола и когато бъдете помолени за паролата, въведете първо правилната. Когато бъдете подканени за нова парола, натиснете <Enter>, без да въвеждате парола. Натиснете <Enter> отново, когато бъдете подканени да потвърдите.
ЗАБЕЛЕЖКА: Преди да зададете User Password (потребителска парола), не забравяйте първо да зададете Administrator Password (парола на администратор).

Периферия

Ambient LED
Активира или деактивира вградената аудио LED функция. (По подразбиране: Вкл.)
Intel Platform Trust Technology (PTT)
Активира или деактивира Intel ® PTT технология. (По подразбиране: Деактивирана)
SW Guard Extensions (SGX)
Активира или деактивира Intel ® Software Guard Extensions технология. Тази функция позволява на легалния софтуер да работи в безопасна среда и защитава софтуера от атаки от злонамерен софтуер. Опцията Software Controlled ви позволява да активирате или деактивирате тази функция с предоставено от Intel приложение. (По подразбиране: Software Controlled)
OffBoard SATA Controller Configuration
Показва информация за вашия M.2 PCIe SSD, ако е инсталиран.

Trusted Computing
Активира или деактивира Trusted Platform Module (TPM).
Super IO Configuration
Serial Port
Активира или деактивира вградения сериен порт. (По подразбиране: Активиран)
Intel(R) Bios Guard Technology
Активира или деактивира Intel ® BIOS Guard функция, която защитава BIOS от злонамерени атаки.
Network Stack Configuration
Network Stack
Деактивира или активира зареждането от мрежата, за да инсталирате OS във формат GPT, като например инсталиране на OS от сървъра на Windows Deployment Services. (По подразбиране: Деактивиран)
Ipv4 PXE Support
Активира или деактивира IPv4 PXE Support. Този елемент може да се конфигурира само когато Network Stack е активиран.
Ipv4 HTTP Support
Активира или деактивира HTTP boot поддръжка за IPv4. Този елемент може да се конфигурира само когато Network Stack е активиран. & Ipv6 PXE Support Активира или деактивира IPv6 PXE Support. Този елемент може да се конфигурира само когато Network Stack е активиран.
Ipv6 HTTP Support
Активира или деактивира HTTP boot поддръжка за IPv6. Този елемент може да се конфигурира само когато Network Stack е активиран.
PXE boot wait time
Позволява ви да конфигурирате колко дълго да чакате, преди да можете да натиснете <Esc>, за да прекратите PXE boot. Този елемент може да се конфигурира само когато Network Stack е активиран. (По подразбиране: 0)
Media detect count
Позволява ви да зададете броя пъти за проверка на наличието на носител. Този елемент може да се конфигурира само когато Network Stack е активиран. (По подразбиране: 1)
NVMe Configuration
Показва информация за вашия M.2 NVME PCIe SSD, ако е инсталиран.
USB Configuration
Legacy USB Support
Позволява използването на USB клавиатура/мишка в MS-DOS. (По подразбиране: Активирано)
XHCI Hand-off
Определя дали да се активира XHCI Hand-off функция за операционна система без XHCI Hand-off поддръжка. (По подразбиране: Деактивирано)
USB Mass Storage Driver Support
Активира или деактивира поддръжката за USB устройства за съхранение. (По подразбиране: Активирано)
Port 60/64 Emulation
Активира или деактивира емулацията на I/O портове 64h и 60h. Това трябва да бъде активирано за пълна поддръжка на USB клавиатури/мишки в MS-DOS или в операционна система, която не поддържа USB устройства по рождение.
(По подразбиране: Активирано)
Mass Storage Devices
Показва списък със свързани USB устройства за масово съхранение. Този елемент се появява само когато е инсталирано USB устройство за съхранение.

SATA And RST Configuration

SATA Controller(s)
Активира или деактивира интегрираните SATA контролери. (По подразбиране: Активирано)

SATA Mode Selection
Определя режима на работа на интегрираните SATA контролери.

Intel RST With Intel Optane System Acceleration	Активира Intel ® Optane ™ Technology за SATA контролерите.
AHCI	Конфигурира SATA контролерите в AHCI режим. Advanced Host Controller Interface (AHCI) е спецификация на интерфейс, която позволява на драйвера за съхранение да активира разширени Serial ATA функции, като Native Command Queuing и hot plug. (По подразбиране)

Aggressive LPM Support
Активира или деактивира функцията за пестене на енергия, ALPM (Aggressive Link Power Management), за Chipset SATA контролерите. (По подразбиране: Активирано)
Port 0/1/2/3/4/5
Активира или деактивира всеки SATA порт. (По подразбиране: Активирано)
Hot plug
Активира или деактивира възможността за hot plug за всеки SATA порт. (По подразбиране: Деактивирано)
Configured as eSATA
Активира или деактивира поддръжката за външни SATA устройства.

Чипсет

VT-d ^{(Бележка)}
Активира или деактивира Intel ® Virtualization Technology за Directed I/O. (По подразбиране: Активирано)
Internal Graphics
Активира или деактивира вградената графична функция. (По подразбиране: Автоматично)
DVMT Pre-Allocated
Позволява ви да зададете размера на паметта на вградената графика. Опциите са: 32M~1024M. (По подразбиране: 64M)
DVMT Total Gfx Mem
Позволява ви да разпределите размера на DVMT паметта на вградената графика. Опциите са: 128M, 256M, MAX. (По подразбиране: 256M)
Audio Controller
Активира или деактивира вградената аудио функция. (По подразбиране: Активирано) Ако желаете да инсталирате 3rd party add-in аудио карта вместо да използвате вграденото аудио, задайте този елемент на Деактивирано.
PCH LAN Controller
Активира или деактивира вградената LAN функция. (По подразбиране: Активирано) Ако желаете да инсталирате 3rd party add-in мрежова карта вместо да използвате вградената LAN, задайте този елемент на Деактивирано.
Wake on LAN Enable
Активира или деактивира функцията wake on LAN. (По подразбиране: Активирано)
High Precision Timer
Активира или деактивира High Precision Event Timer (HPET) в операционната система. (По подразбиране: Активирано) & IOAPIC 24-119 Entries Активира или деактивира тази функция. (По подразбиране: Активирано)

^{(Бележка)} Този елемент е наличен само когато инсталирате CPU, който поддържа тази функция. За повече информация относно уникалните функции на Intel ® CPU, моля, посетете уебсайта на Intel.

Захранване

Platform Power Management
Активира или деактивира функцията Active State Power Management (ASPM). (По подразбиране: Disabled)
PEG ASPM
Позволява ви да конфигурирате ASPM режима за устройството, свързано към CPU PEG шината. Този елемент е конфигурируем само, когато Platform Power Management е настроен на Enabled (Активирано). (По подразбиране: Enabled)
PCH ASPM
Позволява ви да конфигурирате ASPM режима за устройството, свързано към PCI Express шината на чипсета. Този елемент е конфигурируем само, когато Platform Power Management е настроен на Enabled (Активирано). (По подразбиране: Enabled)
DMI ASPM
Позволява ви да конфигурирате ASPM режима за CPU страната и страната на чипсета на DMI връзката. Този елемент е конфигурируем само, когато Platform Power Management е настроен на Enabled (Активирано). (По подразбиране: Enabled)
AC BACK
Определя състоянието на системата след възстановяване на захранването след загуба на AC захранване.

Always Off	Системата остава изключена при възстановяване на AC захранването. (По подразбиране)
Always On	Системата се включва при възстановяване на AC захранването.
Memory	Системата се връща в последното си известно състояние на готовност при възстановяване на AC захранването.

Power On By Keyboard
Позволява на системата да бъде включена чрез PS/2 клавиатурно събитие за събуждане.
Забележка: За да използвате тази функция, се нуждаете от ATX захранване, осигуряващо поне 1A на +5VSB линията.

Disabled	Деактивира тази функция. (По подразбиране)
Any Key	Натиснете произволен клавиш, за да включите системата.
Keyboard 98	Натиснете бутона POWER на клавиатура Windows 98, за да включите системата.
Password	Задайте парола с 1~5 символа, за да включите системата.

Power On Password
Задайте паролата, когато Power On By Keyboard е настроен на Password. Натиснете <Enter> върху този елемент и задайте парола с до 5 символа и след това натиснете <Enter>, за да приемете. За да включите системата, въведете паролата и натиснете <Enter>.
Забележка: За да отмените паролата, натиснете <Enter> върху този елемент. Когато бъдете подканени за паролата, натиснете <Enter> отново, без да въвеждате паролата, за да изчистите настройките на паролата.
Power On By Mouse
Позволява на системата да бъде включена чрез PS/2 миши събитие за събуждане.
Забележка: За да използвате тази функция, се нуждаете от ATX захранване, осигуряващо поне 1A на +5VSB линията.

Disabled	Деактивира тази функция. (По подразбиране)
Move	Преместете мишката, за да включите системата.
Double Click	Щракнете двукратно с левия бутон на мишката, за да включите системата.

ErP
Определя дали да позволите на системата да консумира най-малко енергия в S5 (изключено) състояние. (По подразбиране: Disabled)
Забележка: Когато този елемент е настроен на Enabled (Активирано), следните функции ще станат недостъпни: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard и wake on LAN.
Soft-Off by PWR-BTTN
Конфигурира начина за изключване на компютъра в MS-DOS режим с помощта на бутона за захранване.

Instant-Off	Натиснете бутона за захранване и системата ще бъде изключена незабавно. (По подразбиране)
Delay 4 Sec.	Натиснете и задръжте бутона за захранване за 4 секунди, за да изключите системата. Ако бутонът за захранване е натиснат за по-малко от 4 секунди, системата ще влезе в режим на заспиване.

Power Loading
Активира или деактивира фиктивно натоварване. Когато захранването е с ниско натоварване, самозащитата ще се активира, което ще доведе до изключване или отказ. Ако това се случи, моля, настройте на Enabled (Активирано). Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
Resume by Alarm
Определя дали да включите системата в желаното време. (По подразбиране: Disabled)
Ако е активирана, задайте датата и часа, както следва:
Wake up day: Включете системата в определен час всеки ден или в определен ден от месеца.
Wake up hour/minute/second: Задайте часа, в който системата ще се включи автоматично.
Забележка: Когато използвате тази функция, избягвайте неадекватно изключване от операционната система или премахване на AC захранването, или настройките може да не бъдат ефективни.
RC6(Render Standby)
Позволява ви да определите дали да позволите на вградената графика да влезе в режим на готовност, за да намали консумацията на енергия. (По подразбиране: Enabled)

Запазване и излизане

Save & Exit Setup
Натиснете <Enter> върху този елемент и изберете Yes (Да). Това запазва промените в CMOS и излиза от програмата BIOS Setup. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.
Exit Without Saving
Натиснете <Enter> върху този елемент и изберете Yes (Да). Това излиза от BIOS Setup, без да запазва промените, направени в BIOS Setup, в CMOS. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.
Load Optimized Defaults
Натиснете <Enter> върху този елемент и изберете Yes (Да), за да заредите оптималните настройки по подразбиране на BIOS. Настройките по подразбиране на BIOS помагат на системата да работи в оптимално състояние. Винаги зареждайте Optimized (Оптимизираните) настройки по подразбиране след актуализиране на BIOS или след изчистване на CMOS стойностите.
Boot Override
Позволява ви да изберете устройство, от което да се заредите незабавно. Натиснете <Enter> върху устройството, което изберете, и изберете Yes (Да), за да потвърдите. Вашата система ще се рестартира автоматично и ще се зареди от това устройство.
Save Profiles
Тази функция ви позволява да запазите текущите настройки на BIOS в профил. Можете да създадете до 8 профила и да запазите като Setup Profile 1~ Setup Profile 8. Натиснете <Enter>, за да завършите. Или можете да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да запазите профила на вашето устройство за съхранение.
Load Profiles
Ако вашата система стане нестабилна и сте заредили настройките по подразбиране на BIOS, можете да използвате тази функция, за да заредите настройките на BIOS от профил, създаден преди това, без проблемите с преконфигурирането на настройките на BIOS. Първо изберете профила, който искате да заредите, и след това натиснете <Enter>, за да завършите. Можете да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да въведете профила, създаден преди това от вашето устройство за съхранение, или да заредите профила, създаден автоматично от BIOS, като например връщане на настройките на BIOS към последните настройки, които са работили правилно (последен известен добър запис).

Активиране на Intel ® Optane ™ технология

Системни изисквания

Intel ® Optane ™ SSD
The Optane ™ SSD трябва да има най-малко 16 GB капацитет и трябва да има равен или по-малък капацитет от твърдия диск/SSD, който ще се ускори.)

В BIOS Setup отидете на BIOS и настройте CSM Support на Enabled и Storage Boot Option Control на UEFI. След това отидете на Peripherals\SATA And RST Configuration, настройте SATA Mode Selection на Intel RST With Intel Optane System Acceleration. Запазете промените и излезте от BIOS Setup.
Влезте в операционната система, стартирайте помощната програма Intel ® Rapid Storage Technology от менюто "Старт" и след това активирайте Intel ® Optane ™ Technology.

Инсталиране на драйвери

Преди да инсталирате драйверите, първо инсталирайте операционната система. (Следните инструкции използват Windows 10 като примерна операционна система.)
След като инсталирате операционната система, поставете диска с драйвери за дънната платка във вашето оптично устройство. Щракнете върху съобщението "Tap to choose what happens with this disc" ("Докоснете, за да изберете какво да се случи с този диск") в горния десен ъгъл на екрана и изберете "Run Run.exe" ("Стартиране на Run.exe"). (Или отидете на My Computer (Моят компютър), щракнете двукратно върху оптичното устройство и изпълнете програмата Run.exe.)

"Xpress Install" ("Експресна инсталация") автоматично ще сканира вашата система и след това ще изброи всички драйвери, които се препоръчват за инсталиране. Можете да щракнете върху бутона Xpress Install и "Xpress Install" ("Експресна инсталация") ще инсталира всички избрани драйвери. Или щракнете върху стрелката иконата за индивидуално инсталиране на необходимите драйвери.

Свържете се с нас

GIGA-BYTE TECHNOLOGY CO., LTD.
Адрес: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231,Taiwan
ТЕЛ: +886-2-8912-4000, ФАКС: +886-2-8912-4005
Техн. и Нетехн. поддръжка (Продажби/Маркетинг): http://esupport.gigabyte.com
Уеб адрес (английски): http://www.gigabyte.com
Уеб адрес (китайски): http://www.gigabyte.tw

GIGABYTE eSupport
За да зададете технически или нетехнически (Продажби/Маркетинг) въпрос, моля, свържете се с: http://esupport.gigabyte.com

Авторско право
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Всички права запазени. Търговските марки, споменати в това ръководство, са законно регистрирани на съответните им собственици.

Определяне на ревизията на дънната платка
Номерът на ревизията на вашата дънна платка изглежда по този начин: "REV: X.X." Например, "REV: 1.0" означава, че ревизията на дънната платка е 1.0. Проверете ревизията на вашата дънна платка, преди да актуализирате BIOS, драйвери на дънната платка или когато търсите техническа информация.
Пример:

За повече подробности за продукта, моля, посетете уебсайта на GIGABYTE.

Препратки

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли GIGABYTE GA-B250M-Gaming 3 - Ръководство за дънната платка
