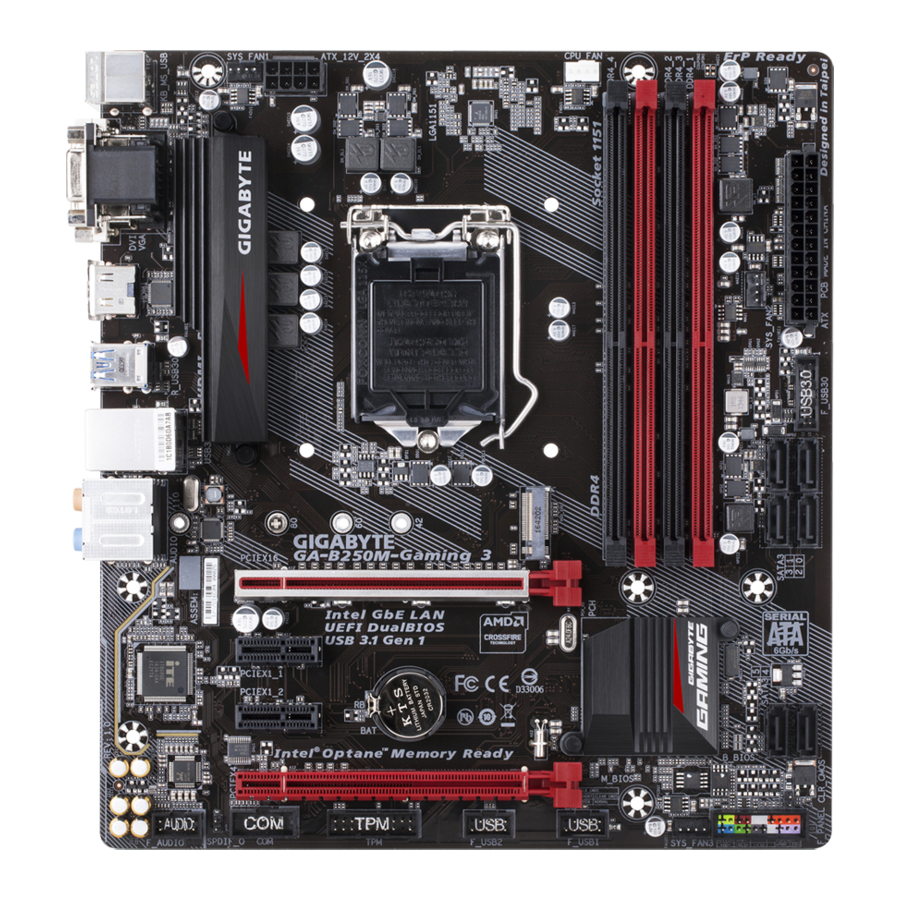

GA-B250M-Gaming 3 Anakart Yerleşimi

Kutu İçeriği

GA-B250M-Gaming 3 anakart
Anakart sürücü diski
Kullanım Kılavuzu
İki SATA kablosu
G/Ç Kalkanı

* Yukarıdaki kutu içeriği yalnızca referans amaçlıdır ve gerçek öğeler, edindiğiniz ürün paketine bağlı olacaktır. Kutu içeriği önceden haber verilmeksizin değiştirilebilir.

Donanım Kurulumu

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu zarar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, kullanım kılavuzunu dikkatlice okuyun ve şu prosedürleri izleyin:

Kurulumdan önce, kasanın anakart için uygun olduğundan emin olun.
Kurulumdan önce, bayiiniz tarafından sağlanan anakart S/N'sini (Seri Numarası) veya garanti etiketini çıkarmayın veya kırmayın. Bu etiketler, garanti doğrulaması için gereklidir.
Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce daima güç kablosunu prizden çekerek AC gücünü kesin.
Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken, sıkıca ve güvenli bir şekilde bağlandıklarından emin olun.
Anakartı tutarken, herhangi bir metal uç veya konektöre dokunmaktan kaçının.
Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken bir elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. Bir ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve önce statik elektriği gidermek için metal bir nesneye dokunun.
Anakartı takmadan önce, lütfen antistatik bir pedin üzerinde veya elektrostatik koruyucu bir kap içinde bulundurun.
Güç kaynağı kablosunu anakarttan bağlamadan veya çıkarmadan önce, güç kaynağının kapatıldığından emin olun.
Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
Anakartın zarar görmesini önlemek için vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
Anakart üzerinde veya bilgisayar kasası içinde kalan vida veya metal bileşen olmadığından emin olun.
Bilgisayar sistemini düz olmayan bir yüzeye yerleştirmeyin.
Bilgisayar sistemini yüksek sıcaklıkta veya ıslak bir ortama yerleştirmeyin.
Kurulum işlemi sırasında bilgisayarın gücünü açmak, sistem bileşenlerine zarar verebileceği gibi kullanıcının fiziksel olarak zarar görmesine de neden olabilir.
Herhangi bir kurulum adımı hakkında emin değilseniz veya ürünün kullanımıyla ilgili bir sorun yaşıyorsanız, lütfen sertifikalı bir bilgisayar teknisyenine danışın.
Bir adaptör, uzatma güç kablosu veya priz kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışmayı unutmayın.

Ürün Özellikleri

CPU	7. ve 6. Nesil Intel ® Core ™ i7 işlemcileri/ Intel ® Core ™ i5 işlemcileri/Intel ® Core ™ i3 işlemcileri/ Intel ® Pentium ® işlemcileri/Intel ® Celeron ® işlemcileri LGA1151 paketinde desteği (En güncel CPU destek listesi için GIGABYTE'ın web sitesine gidin.) L3 önbelleği CPU'ya göre değişir
Yonga Seti	Intel ® B250 Express Yonga Seti
Bellek	64 GB'a kadar sistem belleğini destekleyen 4 x DDR4 DIMM soketi * Bir Windows 32-bit işletim sistemi sınırlaması nedeniyle, 4 GB'tan fazla fiziksel bellek takıldığında, görüntülenen gerçek bellek boyutu takılan fiziksel bellek boyutundan daha az olacaktır. Çift kanal bellek mimarisi DDR4 2400/2133 MHz bellek modülleri desteği ECC Olmayan arabelleğe alınmamış DIMM 1Rx8/2Rx8 bellek modülleri desteği (ECC olmayan modda çalışır) ECC Olmayan arabelleğe alınmamış DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri desteği Extreme Memory Profile (XMP) bellek modülleri desteği * 2400 MHz veya XMP belleğini desteklemek için 7. nesil bir işlemci takmanız gerekir. (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Yerleşik Grafik	Tümleşik Grafik İşlemcisi-Intel ® HD Graphics desteği: Maksimum 1920x1200@60 Hz çözünürlüğü destekleyen 1 x D-Sub portu Maksimum 1920x1200@60 Hz çözünürlüğü destekleyen 1 x DVI-D portu * DVI-D portu, adaptörle D-Sub bağlantısını desteklemez. Maksimum 4096x2160@24 Hz çözünürlüğü destekleyen 1 x HDMI portu * HDMI 1.4 sürümü desteği. Aynı anda 3 ekrana kadar destek Maksimum paylaşılan bellek 1 GB
Ses	Realtek ® ALC892 codec Yüksek Çözünürlüklü Ses 2/4/5.1/7.1 kanallı S/PDIF Çıkışı desteği
LAN	Intel ® GbE LAN yongası (10/100/1000 Mbit)
Genişletme Yuvaları	x16'da çalışan 1 x PCI Express x16 yuvası (PCIEX16) * Optimum performans için, yalnızca bir PCI Express grafik kartı takılacaksa, PCIEX16 yuvasına taktığınızdan emin olun. x4'te çalışan 1 x PCI Express x16 yuvası (PCIEX4) 2 x PCI Express x1 yuvası (Tüm PCI Express yuvaları PCI Express 3.0 standardına uygundur.)
Çoklu Grafik Teknolojisi	AMD Quad-GPU CrossFireX ™ ve 2 Yollu AMD CrossFire ™ teknolojileri desteği
Depolama Arayüzü	Yonga Seti: 1 x M.2 konektörü (Soket 3, M anahtarı, tip 2242/2260/2280/22110 SATA ve PCIe x4/x2 SSD desteği) 6 x SATA 6Gb/s konektörü * M.2 ve SATA konektörleri için kurulum uyarıları için "Dahili Konektörler"e bakın.
USB	Yonga Seti: 6 x USB 3.1 Gen 1 portu (arka panelde 4 port, dahili USB başlıkları aracılığıyla 2 port mevcuttur) 6 x USB 2.0/1.1 portu (arka panelde 2 port, dahili USB başlıkları aracılığıyla 4 port mevcuttur)
Dahili Konektörler	1 x 24-pin ATX ana güç konektörü 1 x 8-pin ATX 12V güç konektörü 1 x M.2 Soket 3 konektörü 6 x SATA 6Gb/s konektörü 1 x CPU fan başlığı 3 x sistem fanı başlığı 1 x ön panel başlığı 1 x ön panel ses başlığı 1 x S/PDIF Çıkış başlığı 1 x USB 3.1 Gen 1 başlığı 2 x USB 2.0/1.1 başlığı 1 x Güvenilir Platform Modülü (TPM) başlığı 1 x seri port başlığı 1 x Clear CMOS atlama teli
Arka Panel Konektörleri	1 x PS/2 klavye/fare portu 1 x D-Sub portu 1 x DVI-D portu 1 x HDMI portu 4 x USB 3.1 Gen 1 portu 2 x USB 2.0/1.1 portu 1 x RJ-45 portu 6 x ses jakı (Orta/Subwoofer Hoparlör Çıkışı, Arka Hoparlör Çıkışı, Yan Hoparlör Çıkışı, Hat Girişi, Hat Çıkışı, Mikrofon Girişi)
G/Ç Denetleyicisi	iTE ® G/Ç Denetleyici Yongası
Donanım İzleyici	Voltaj algılama Sıcaklık algılama Fan hızı algılama Aşırı ısınma uyarısı Fan arızası uyarısı Fan hızı kontrolü * Fan hızı kontrol fonksiyonunun desteklenip desteklenmediği, taktığınız soğutucuya bağlı olacaktır.
BIOS	2 x 64 Mbit flash Lisanslı AMI UEFI BIOS kullanımı DualBIOS ™ desteği PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz Özellikler	APP Center desteği * APP Center'daki mevcut uygulamalar anakart modeline göre değişebilir. Her uygulamanın desteklenen fonksiyonları da anakart özelliklerine bağlı olarak değişebilir. 3D OSD @BIOS Ambient LED AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Q-Flash desteği Xpress Install desteği
Birlikte Verilen Yazılım	Norton ® Internet Security (OEM sürümü) Intel ® Optane ™ Memory Ready cFosSpeed
İşletim Sistemi	Windows 10 64-bit desteği (7. Nesil Intel ® işlemciler için) Windows 10 64-bit/Windows 8.1 64-bit/Windows 7 32-bit/64-bit desteği (6. Nesil Intel ® işlemciler için) * Lütfen GIGABYTE'ın web sitesinden "Windows USB Installation Tool" aracını indirin ve Windows 7'yi kurmadan önce kurun.
Form Faktörü	Micro ATX Form Faktörü; 24,4cm x 22,5cm

* GIGABYTE, ürün özelliklerinde ve ürünle ilgili bilgilerde önceden haber vermeksizin herhangi bir değişiklik yapma hakkını saklı tutar.

CPU, bellek modülleri, SSD'ler ve M.2 cihazlarının destek listeleri için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE'ın web sitesindeki Destek\Yardımcı Program Listesi sayfasını ziyaret edin.
$Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE'ın web sitesindeki Destek\Yardımcı Program Listesi sayfasını ziyaret edin$

CPU'yu Takma

dikkat CPU'yu takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın CPU'yu desteklediğinden emin olun. (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu elektrik prizinden çekin.
CPU'nun bir numaralı pinini bulun. CPU yanlış yönlendirilirse takılamaz. (Veya CPU'nun her iki tarafındaki çentikleri ve CPU soketindeki hizalama tuşlarını bulun.)
CPU yüzeyine eşit ve ince bir termal gres tabakası uygulayın.
CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde CPU'nun aşırı ısınması ve hasar görmesi meydana gelebilir.
CPU ana frekansını CPU özelliklerine göre ayarlayın. Çevre birimleri için standart gereksinimleri karşılamadığından, sistem veri yolu frekansının donanım özelliklerinin ötesinde ayarlanması önerilmez. Frekansı standart özelliklerin ötesinde ayarlamak istiyorsanız, lütfen CPU, ekran kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU'yu Takma
Anakart CPU soketindeki hizalama tuşlarını ve CPU'daki çentikleri bulun.

dikkat CPU'yu takmadan önce CPU soketi kapağını çıkarmayın. CPU'yu taktıktan sonra kolu yeniden geçirme işlemi sırasında yük plakasından otomatik olarak çıkabilir.

Belleği Takma

dikkat Belleği takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın belleği desteklediğinden emin olun. Aynı kapasite, marka, hız ve çiplere sahip bellek kullanılması önerilir. (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu elektrik prizinden çekin.
Bellek modüllerinde hatasız tasarım bulunur. Bir bellek modülü yalnızca tek yönde takılabilir. Belleği takamıyorsanız, yönü değiştirin.

Çift Kanal Bellek Yapılandırması
Bu anakart dört bellek soketi sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra, BIOS otomatik olarak belleğin özelliklerini ve kapasitesini algılar. Çift Kanal bellek modunu etkinleştirmek, orijinal bellek bant genişliğini iki katına çıkarır.

Donanım kurulumuyla ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Dört bellek soketi iki kanala ayrılmıştır ve her kanal aşağıdaki gibi iki bellek soketine sahiptir:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3
Çift Kanal Bellek Yapılandırmaları Tablosu:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Modül	- -	DS/SS	- -	DS/SS
2 Modül	DS/SS	- -	DS/SS	- -
4 Modül	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Tek Taraflı, DS=Çift Taraflı, "- -"=Bellek Yok)

CPU sınırlamaları nedeniyle, belleği Çift Kanal modunda takmadan önce aşağıdaki yönergeleri okuyun.

Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
İki veya dört bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasite, marka, hız ve çiplere sahip bellek kullanılması önerilir.

Bir Genişletme Kartı Takma

dikkat Bir genişletme kartı takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın genişletme kartını desteklediğinden emin olun. Genişletme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
Donanım hasarını önlemek için bir genişletme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu elektrik prizinden çekin.

Arka Panel Bağlantı Noktaları

USB 2.0/1.1 Bağlantı Noktası
USB bağlantı noktası USB 2.0/1.1 özelliğini destekler. Bu bağlantı noktasını USB aygıtları için kullanın.
PS/2 Klavye/Fare Bağlantı Noktası
Bir PS/2 fare veya klavye bağlamak için bu bağlantı noktasını kullanın.
D-Sub Bağlantı Noktası
D-Sub bağlantı noktası 15 pinli bir D-Sub konektörünü destekler ve maksimum 1920x1200@60 Hz çözünürlüğü destekler
(desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır). Bu bağlantı noktasına D-Sub bağlantısını destekleyen bir monitör bağlayın.
DVI-D Bağlantı Noktası (Not)
DVI-D bağlantı noktası DVI-D özelliğine uygundur ve maksimum 1920x1200@60 Hz çözünürlüğü destekler
(desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır). Bu bağlantı noktasına DVI-D bağlantısını destekleyen bir monitör bağlayın.
HDMI Bağlantı Noktası

HDMI bağlantı noktası HDCP uyumludur ve Dolby TrueHD ve DTS HD Master Audio formatlarını destekler. Ayrıca 192 KHz/16bit 8 kanallı LPCM ses çıkışını da destekler. HDMI destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@24 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.

Üçlü ekran yapılandırması ayarlamak için önce anakart sürücülerini işletim sistemine yüklemelisiniz.
HDMI aygıtını yükledikten sonra, varsayılan ses çalma aygıtını HDMI olarak ayarladığınızdan emin olun. (Öğe adı, işletim sisteminize bağlı olarak farklılık gösterebilir.)

USB 3.1 Gen 1 Bağlantı Noktası
USB 3.1 Gen 1 bağlantı noktası USB 3.1 Gen 1 özelliğini destekler ve USB 2.0 özelliğiyle uyumludur. Bu bağlantı noktasını USB aygıtları için kullanın.

RJ-45 LAN Bağlantı Noktası
Gigabit Ethernet LAN bağlantı noktası, 1 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.

Durum	Açıklama	Durum	Açıklama
Turuncu	1 Gbps veri hızı	Yanıp Sönüyor	Veri iletimi veya alımı gerçekleşiyor
Yeşil	100 Mbps veri hızı	Açık	Veri iletimi veya alımı gerçekleşmiyor
Kapalı	10 Mbps veri hızı

Orta/Subwoofer Hoparlör Çıkışı (Turuncu)
5.1/7.1 kanallı bir ses yapılandırmasında orta/subwoofer hoparlörlerini bağlamak için bu ses jakını kullanın.
Arka Hoparlör Çıkışı (Siyah)
Bu jak, 4/5.1/7.1 kanallı bir ses yapılandırmasında arka hoparlörleri bağlamak için kullanılabilir.
Yan Hoparlör Çıkışı (Gri)
7.1 kanallı bir ses yapılandırmasında yan hoparlörleri bağlamak için bu ses jakını kullanın.
Hat Girişi (Mavi)
Hat girişi jakı. Optik sürücü, walkman vb. gibi hat girişi aygıtları için bu ses jakını kullanın.
Hat Çıkışı (Yeşil)
Hat çıkışı jakı. Bir kulaklık veya 2 kanallı hoparlör için bu ses jakını kullanın. Bu jak, 4/5.1/7.1 kanallı bir ses yapılandırmasında ön hoparlörleri bağlamak için kullanılabilir.
Mikrofon Girişi (Pembe)
Mikrofon girişi jakı.

Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

dikkat

Arka panel konektörüne bağlı kabloyu çıkarırken, önce kabloyu aygıtınızdan çıkarın ve ardından anakarttan çıkarın.
Kabloyu çıkarırken, konektörden düz bir şekilde dışarı çekin. Kablo konektörünün içinde elektrik kısa devresini önlemek için kabloyu yandan yana sallamayın.

(Not)
DVI-D bağlantı noktası, adaptörle D-Sub bağlantısını desteklemez.

Dahili Bağlantılar

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2/3
SATA3 0/1/2/3/4/5
M2Q_32G
F_PANEL
F_AUDIO

SPDIF_O
F_USB30
F_USB1/F_USB2
COM
TPM
CLR_CMOS
BAT

dikkat Harici cihazları bağlamadan önce aşağıdaki yönergeleri okuyun:

Öncelikle cihazlarınızın bağlamak istediğiniz konektörlerle uyumlu olduğundan emin olun.
Cihazları kurmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Güç kablosunu prizden çekin, cihazların zarar görmesini önleyin.
Cihazı taktıktan ve bilgisayarı açmadan önce, cihaz kablosunun anakart üzerindeki konektöre güvenli bir şekilde takıldığından emin olun.

1/2) ATX_12V_2X4/ATX (2x4 12V Güç Bağlantısı ve 2x12 Ana Güç Bağlantısı)
Güç konektörünün kullanımıyla, güç kaynağı anakart üzerindeki tüm bileşenlere yeterli ve kararlı gücü sağlayabilir. Güç konektörünü bağlamadan önce, öncelikle güç kaynağının kapalı olduğundan ve tüm cihazların doğru şekilde takıldığından emin olun. Güç konektörü hatasız bir tasarıma sahiptir. Güç kaynağı kablosunu güç konektörüne doğru yönde bağlayın. 12V güç konektörü temel olarak CPU'ya güç sağlar. 12V güç konektörü bağlı değilse, bilgisayar başlamaz.

Genişletme gereksinimlerini karşılamak için, yüksek güç tüketimine dayanabilen bir güç kaynağı (500W veya daha yüksek) kullanılması önerilir. Gerekli gücü sağlamayan bir güç kaynağı kullanılırsa, sonuç kararsız veya başlatılamayan bir sisteme yol açabilir.

Pin No.	Tanım	Pin No.	Tanım
1	GND (Yalnızca 2x4-pin 12V için)	5	+12V (Yalnızca 2x4-pin 12V için)
2	GND (Yalnızca 2x4-pin 12V için)	6	+12V (Yalnızca 2x4-pin 12V için)
3	GND	7	+12V
4	GND	8	+12V

Pin No.	Tanım	Pin No.	Tanım
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Yazılımla Açma/Kapama)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Güç İyi	20	NC
9	5VSB (bekleme +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Yalnızca 2x12-pin ATX için)	23	+5V (Yalnızca 2x12-pin ATX için)
12	3.3V (Yalnızca 2x12-pin ATX için)	24	GND (Yalnızca 2x12-pin ATX için)

3/4) CPU_FAN/SYS_FAN1/2/3 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4 pimlidir. Çoğu fan başlığı hatasız bir takma tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fanın kullanılmasını gerektirir. Optimum ısı dağılımı için, kasanın içine bir sistem fanı takılması önerilir.

Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü

dikkat

CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, CPU'ya zarar verebilir veya sistemin kilitlenmesine neden olabilir.
Bu fan başlıkları, yapılandırma jumper blokları değildir. Başlıklara bir jumper kapağı takmayın.

SATA3 0/1/2/3/4/5 (SATA 6Gb/s Bağlantıları)
SATA konektörleri SATA 6Gb/s standardına uygundur ve SATA 3Gb/s ve SATA 1.5Gb/s standardıyla uyumludur. Her SATA konektörü tek bir SATA cihazını destekler.

Pin No. Tanım

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SATA bağlantı noktaları için çalışırken takmayı etkinleştirmek için, daha fazla bilgi için "BIOS Kurulumu", "Çevre Birimleri\SATA ve RST Yapılandırması" bölümüne bakın.

M2Q_32G (M.2 Yuva 3 Bağlantısı)
M.2 konektörü, M.2 SATA SSD'leri ve M.2 PCIe SSD'leri destekler.

Bir M.2 SSD'yi M.2 konektörüne doğru şekilde takmak için aşağıdaki adımları izleyin.
1. Bir tornavida kullanarak vidayı ve somunu anakarttan sökün. Takılacak M.2 SSD için uygun montaj deliğini bulun ve ardından önce somunu vidalayın.
2. M.2 SSD'yi bir açıyla konektöre kaydırın.
3. M.2 SSD'ye bastırın ve ardından vidayla sabitleyin.

  Takılacak M.2 SSD için uygun deliği seçin ve vidayı ve somunu yeniden sıkın.

M2Q_32G ve SATA Bağlantıları için Kurulum Uyarıları:
Yonga Seti tarafından sağlanan şerit sayısının sınırlı olması nedeniyle, SATA konektörlerinin kullanılabilirliği M2Q_32G konektörüne takılan cihazların türünden etkilenebilir. M2Q_32G konektörü, SATA3 5 konektörüyle bant genişliğini paylaşır. Ayrıntılar için aşağıdaki tabloya bakın.

M.2 SSD/Konektör Türü	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
M.2 SSD Takılı Değil

: Mevcut,
: Mevcut Değil

F_PANEL (Ön Panel Başlığı)
Kasadaki güç anahtarını, sıfırlama anahtarını, hoparlörü, kasa izinsiz giriş anahtarını/sensörünü ve sistem durumu göstergesini aşağıdaki pin atamalarına göre bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PLED/PWR_LED (Güç LED'i, Sarı/Mor):
Kasanın ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapalıyken (S5) LED söner.

Sistem Durumu LED'i

S0 Açık

S3/S4/S5 Kapalı

PW (Güç Anahtarı, Kırmızı): Kasanın ön panelindeki güç anahtarına bağlanır. Güç anahtarını kullanarak sisteminizi kapatma şeklini yapılandırabilirsiniz (daha fazla bilgi için "BIOS Kurulumu", "Güç" bölümüne bakın).
SPEAK (Hoparlör, Turuncu): Kasanın ön panelindeki hoparlöre bağlanır. Sistem, sistem başlatma durumunu bir bip sesi çıkararak bildirir. Sistem başlatıldığında herhangi bir sorun tespit edilmezse, tek bir kısa bip sesi duyulacaktır.

HD (Sabit Sürücü Etkinlik LED'i, Mavi): Kasanın ön panelindeki sabit sürücü etkinlik LED'ine bağlanır. Sabit sürücü veri okurken veya yazarken LED yanar.
RES (Sıfırlama Anahtarı, Yeşil): Kasanın ön panelindeki sıfırlama anahtarına bağlanır. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştirilemezse, bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
CI (Kasa İzinsiz Giriş Başlığı, Gri): Kasa kapağının çıkarılıp çıkarılmadığını algılayabilen kasadaki kasa izinsiz giriş anahtarına/sensörüne bağlanır. Bu fonksiyon, kasa izinsiz giriş anahtarına/sensörüne sahip bir kasa gerektirir.
NC (Turuncu): Bağlantı Yok.

Ön panel tasarımı, kasaya göre farklılık gösterebilir. Bir ön panel modülü genellikle güç düğmesi, sıfırlama düğmesi, güç LED'i, sabit sürücü etkinlik LED'i, hoparlör vb. parçalardan oluşur. Kasanızın ön panel modülünü bu başlığa bağlarken, kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.

F_AUDIO (Ön Panel Ses Başlığı)
Ön panel ses başlığı, Intel Yüksek Çözünürlüklü sesi (HD) ve AC'97 sesini destekler. Kasanızın ön panel ses modülünü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının, anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ve anakart başlığı arasındaki yanlış bağlantı, aygıtın çalışmamasına ve hatta zarar görmesine neden olabilir.

HD Ön Panel Sesi için:

Pin No. Tanım

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 No Pin

9 LINE2_L

10 Sense

AC'97 Ön Panel Sesi için:

Pin No. Tanım

1 MIC

2 GND

3 MIC Power

4 NC

5 Line Out (R)

6 NC

7 NC

8 No Pin

9 Line Out (L)

10 NC
- Ön panel ses başlığı varsayılan olarak HD sesini destekler.
- Ses sinyalleri hem ön hem de arka panel ses bağlantılarında aynı anda bulunur.
- Bazı kasalar, her kabloda ayrı konektörlere sahip bir ön panel ses modülü sağlar tek bir fiş yerine. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen kasa üreticisine başvurun.

SPDIF_O (S/PDIF Çıkış Başlığı)
Bu başlık, dijital S/PDIF Çıkışını destekler ve anakartınızdan grafik kartları ve ses kartları gibi belirli genişletme kartlarına dijital ses çıkışı için bir S/PDIF dijital ses kablosu (genişletme kartları tarafından sağlanır) bağlar. Örneğin, bazı grafik kartları, bir HDMI ekranı grafik kartına bağlamak ve aynı anda HDMI ekrandan dijital ses çıkışı almak istiyorsanız, anakartınızdan grafik kartınıza dijital ses çıkışı için bir S/PDIF dijital ses kablosu kullanmanızı gerektirebilir. S/PDIF dijital ses kablosunu bağlama hakkında bilgi için, genişletme kartınızın kılavuzunu dikkatlice okuyun.

Pin No. Tanım

1 SPDIFO

2 GND

F_USB30 (USB 3.1 Gen 1 Başlığı)
Başlık, USB 3.1 Gen 1 ve USB 2.0 spesifikasyonlarına uygundur ve iki USB bağlantı noktası sağlayabilir. İki USB 3.1 Gen 1 bağlantı noktası sağlayan isteğe bağlı 3,5" ön paneli satın almak için lütfen yerel satıcınıza başvurun.

Pin No.	Tanım	Pin No.	Tanım
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+ F
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

dikkat USB braketini takmadan önce, USB braketine zarar gelmesini önlemek için bilgisayarınızı kapattığınızdan ve güç kablosunu prizden çektiğinizden emin olun.

F_USB1/F_USB2 (USB 2.0/1.1 Başlıkları)
Başlıklar, USB 2.0/1.1 spesifikasyonlarına uygundur. Her USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki USB bağlantı noktası sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınıza başvurun.

Pin No. Tanım Pin No. Tanım

1 Power (5V) 6 USB DY+

2 Power (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 No Pin

5 USB DX+ 10 NC

IEEE 1394 braketi (2x5-pin) kablosunu USB 2.0/1.1 başlığına takmayın.
USB braketini takmadan önce, USB braketine zarar gelmesini önlemek için bilgisayarınızı kapattığınızdan ve güç kablosunu prizden çektiğinizden emin olun.

COM (Seri Bağlantı Noktası Başlığı)
COM başlığı, isteğe bağlı bir COM bağlantı noktası kablosu aracılığıyla bir seri bağlantı noktası sağlayabilir. İsteğe bağlı COM bağlantı noktası kablosunu satın almak için lütfen yerel satıcınıza başvurun.

Pin No. Tanım Pin No. Tanım

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 No Pin

TPM (Trusted Platform Module Başlığı)
Bu başlığa bir TPM (Trusted Platform Module) bağlayabilirsiniz.

Pin No.	Tanım	Pin No.	Tanım
1	LCLK	11	LAD0
2	GND	12	GND S
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3 S	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (CMOS Jumper'ını Temizle)
BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu jumper'ı kullanın. CMOS değerlerini temizlemek için, bir tornavida gibi metal bir nesne kullanarak iki pime birkaç saniye dokunun.

	Açık: Normal
	Kısa: CMOS Değerlerini Temizle

dikkat

CMOS değerlerini temizlemeden önce her zaman bilgisayarınızı kapatın ve güç kablosunu prizden çekin.
Sistem yeniden başlatıldıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırın (BIOS yapılandırmaları için "BIOS Kurulumu" bölümüne bakın).

BAT (Pil)
Pil, bilgisayar kapatıldığında CMOS'deki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) korumak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde pili değiştirin, aksi takdirde CMOS değerleri doğru olmayabilir veya kaybolabilir.
Pili çıkararak CMOS değerlerini temizleyebilirsiniz:
1. Bilgisayarınızı kapatın ve güç kablosunu fişten çekin.
2. Pili pil yuvasından nazikçe çıkarın ve bir dakika bekleyin. (Veya bir tornavida gibi metal bir nesne kullanarak pil yuvasının pozitif ve negatif terminallerine dokunarak 5 saniye boyunca kısa devre yapın.)
3. Pili değiştirin.
4. Güç kablosunu takın ve bilgisayarınızı yeniden başlatın.

dikkat

Pili değiştirmeden önce her zaman bilgisayarınızı kapatın ve güç kablosunu çıkarın.
Pili eşdeğer bir pille değiştirin. Pilin yanlış bir modelle değiştirilmesi durumunda patlama tehlikesi.
Pili kendiniz değiştiremiyorsanız veya pil modeli hakkında emin değilseniz, satın aldığınız yerle veya yerel satıcınızla iletişime geçin.
Pili takarken, pilin pozitif (+) tarafının ve negatif (-) tarafının yönüne dikkat edin (pozitif taraf yukarı bakmalıdır).
Kullanılmış piller yerel çevre yönetmeliklerine uygun olarak işlenmelidir.

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), sistemin donanım parametrelerini anakart üzerindeki CMOS'ta kaydeder. Başlıca işlevleri arasında sistem başlatma sırasında Güç Açma Kendi Kendine Testini (POST) yapmak, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. bulunur. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir. Güç kapatıldığında, anakart üzerindeki pil, CMOS'taki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar. BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın. BIOS'u yükseltmek için GIGABYTE Q-Flash veya @BIOS yardımcı programını kullanın.

Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
@BIOS, İnternet'ten BIOS'un en son sürümünü arayan ve indiren ve BIOS'u güncelleyen Windows tabanlı bir yardımcı programdır.

dikkat

BIOS flaşlamak potansiyel olarak riskli olduğundan, mevcut BIOS sürümünü kullanırken sorun yaşamıyorsanız, BIOS'u flaşlamamanız önerilir. BIOS'u flaşlamak için dikkatli olun. Yetersiz BIOS flaşlama, sistem arızasına neden olabilir.
Sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz (gerekmedikçe) önerilir. Ayarları yetersiz bir şekilde değiştirmek, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceği hakkında bu bölümdeki "Optimize Edilmiş Varsayılanları Yükle" bölümüne veya pil/CMOS jumper'ının tanıtımlarına bakın.)

Başlangıç Ekranı

Bilgisayar başlatıldığında aşağıdaki başlangıç Logo ekranı görünecektir. (Örnek BIOS Sürümü: F1a)

Aşağıdaki gibi iki farklı BIOS modu vardır ve iki mod arasında geçiş yapmak için <F2> tuşunu kullanabilirsiniz. Klasik Kurulum modu, ayrıntılı BIOS ayarları sağlar. Öğeler arasında hareket etmek için klavyenizdeki ok tuşlarına basabilir ve bir alt menüyü kabul etmek veya girmek için <Enter> tuşuna basabilirsiniz. Veya istediğiniz öğeyi seçmek için farenizi kullanabilirsiniz. Kolay Mod, kullanıcıların mevcut sistem bilgilerini hızlı bir şekilde görüntülemesine veya optimum performans için ayarlamalar yapmasına olanak tanır. Kolay Mod'da, yapılandırma öğeleri arasında gezinmek için farenizi kullanabilirsiniz.

Sistem normalde olduğu gibi kararlı olmadığında, sisteminizi varsayılan ayarlarına ayarlamak için Optimize Edilmiş Varsayılanları Yükle öğesini seçin.
Bu bölümde açıklanan BIOS Kurulum menüleri yalnızca referans amaçlıdır ve BIOS sürümüne göre farklılık gösterebilir.

M.I.T.

M.I.T.
dikkat Sistemin yaptığınız hız aşırtma/aşırı voltaj ayarlarıyla kararlı bir şekilde çalışıp çalışmayacağı, genel sistem yapılandırmalarınıza bağlıdır. Yanlış hız aşırtma/aşırı voltaj, CPU, yonga seti veya belleğe zarar verebilir ve bu bileşenlerin kullanım ömrünü kısaltabilir. Bu sayfa yalnızca gelişmiş kullanıcılar içindir ve sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemenizi öneririz. (Ayarların yetersiz bir şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu durumda, CMOS değerlerini temizleyin ve kartı varsayılan değerlere sıfırlayın.)

Gelişmiş Frekans Ayarları
Ana Saat Değeri
Mevcut Ana Saat frekansını görüntüler.
Grafik Dilim Oranı ^(Not)
Grafik Dilim Oranını ayarlamanıza olanak tanır.
Grafik Dilim Dışı Oranı ^(Not)
Grafik Dilim Dışı Oranını ayarlamanıza olanak tanır.
CPU Saat Oranı
Takılı CPU için saat oranını değiştirmenize olanak tanır. Ayarlanabilir aralık, takılı CPU'ya bağlıdır.
CPU Frekansı
Mevcut çalışan CPU frekansını görüntüler.
Gelişmiş CPU Çekirdek Ayarları
CPU Saat Oranı, CPU Frekansı
Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları menüsündeki aynı öğeler altındakilerle senkronizedir.
AVX Ofseti ^(Not)
AVX ofseti, AVX oranının negatif ofsetidir.
Çekirdek Dışı Oranı
CPU Çekirdek Dışı oranını ayarlamanıza olanak tanır. Ayarlanabilir aralık, kullanılan CPU'ya bağlıdır.
Çekirdek Dışı Frekansı
Mevcut CPU Çekirdek Dışı frekansını görüntüler.
CPU Esnek Oranı Geçersiz Kılma
CPU Esnek Oranını etkinleştirir veya devre dışı bırakır. CPU Saat Oranı Otomatik olarak ayarlanırsa, maksimum CPU saat oranı CPU Esnek Oranı Ayarları değerine göre belirlenir. (Varsayılan: Devre Dışı)
CPU Esnek Oranı Ayarları
CPU Esnek Oranını ayarlamanıza olanak tanır. Ayarlanabilir aralık CPU'ya göre değişebilir.
Intel(R) Turbo Boost Teknolojisi (Not)
Intel ® CPU Turbo Boost teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
Turbo Oranı ^(Not)
Farklı sayıda aktif çekirdek için CPU Turbo oranlarını ayarlamanıza olanak tanır. Otomatik, CPU Turbo oranlarını CPU özelliklerine göre ayarlar. (Varsayılan: Otomatik)
Güç Limiti TDP (Watt) / Güç Limiti Süresi
CPU Turbo modu için güç sınırını ve belirtilen güç sınırında çalışmanın ne kadar sürdüğünü ayarlamanıza olanak tanır. Belirtilen değer aşılırsa, CPU gücü azaltmak için çekirdek frekansını otomatik olarak azaltır. Otomatik, akım sınırını CPU özelliklerine göre ayarlar. (Varsayılan: Otomatik)
Çekirdek Akım Limiti (Amper)
CPU Turbo modu için bir akım sınırı ayarlamanıza olanak tanır. CPU akımı belirtilen akım sınırını aştığında, CPU akımı azaltmak için çekirdek frekansını otomatik olarak azaltır. Otomatik, güç sınırını CPU özelliklerine göre ayarlar. (Varsayılan: Otomatik)
Etkin CPU Çekirdeklerinin Sayısı^(Not)
Bir Intel ® çok çekirdekli CPU'da etkinleştirilecek CPU çekirdeklerinin sayısını seçmenize olanak tanır (CPU çekirdeklerinin sayısı CPU'ya göre değişebilir). Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
Hyper-Threading Teknolojisi^(Not)
Intel kullanırken çoklu iş parçacığı teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar, bu işlevi destekler. Bu özellik yalnızca çok işlemcili modu destekleyen işletim sistemleri için çalışır.
Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
Intel(R) Speed Shift Teknolojisi (Intel ® Speed Shift Teknolojisi)
Intel ® Speed Shift Teknolojisini etkinleştirir veya devre dışı bırakır. Bu özelliği etkinleştirmek, işlemcinin çalışma frekansını daha hızlı artırmasını ve ardından sistem yanıt verme hızını artırmasını sağlar. (Varsayılan: Devre Dışı)
CPU Gelişmiş Durdurma (C1E) ^(Not)
Sistem durdurma durumunda bir CPU güç tasarrufu işlevi olan Intel ® CPU Gelişmiş Durdurma (C1E) işlevini etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı ve voltajı azaltılır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
C3 Durum Desteği ^(Not)
CPU'nun sistem durdurma durumunda C3 moduna girmesine izin verip vermeyeceğinizi belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı ve voltajı azaltılır.
C3 durumu, C1'den daha gelişmiş bir güç tasarrufu durumudur. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
C6/C7 Durum Desteği ^{(Not 1)}
CPU'nun sistem durdurma durumunda C6/C7 moduna girmesine izin verip vermeyeceğinizi belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı ve voltajı azaltılır.
C6/C7 durumu, C3'ten daha gelişmiş bir güç tasarrufu durumudur. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
C8 Durum Desteği ^{(Not 1)}
CPU'nun sistem durdurma durumunda C8 moduna girmesine izin verip vermeyeceğinizi belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı ve voltajı azaltılır. C8 durumu, C6/C7'den daha gelişmiş bir güç tasarrufu durumudur. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
Paket C Durumu Limiti^{(Not 1)}
İşlemci için C durumu sınırını belirtmenizi sağlar. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
CPU Termal Monitörü^{(Not 1)}
Bir CPU aşırı ısınma koruma işlevi olan Intel ® Termal Monitör işlevini etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, CPU aşırı ısındığında CPU çekirdek frekansı ve voltajı azaltılır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
CPU EIST İşlevi ^{(Not 1)}
Gelişmiş Intel ® Speed Step Teknolojisini (EIST) etkinleştirir veya devre dışı bırakır. CPU yüklemesine bağlı olarak, Intel EIST teknolojisi, ortalama güç tüketimini ve ısı üretimini azaltmak için CPU voltajını ve çekirdek frekansını dinamik ve etkili bir şekilde düşürebilir. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
Voltaj Optimizasyonu
Güç tüketimini azaltmak için voltaj optimizasyonunu etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Devre Dışı)
RSR CPU voltajı/sıcaklığı çok yüksekse, CPU turbo oranını otomatik olarak düşürüp düşürmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Etkin)
Donanım Ön Getiricisi
Verileri ve talimatları bellekten önbelleğe önceden getirmek için donanım ön getiricisini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Etkin)
Bitişik Önbellek Satırı Ön Getirme
İşlemcinin istenen önbellek satırının yanı sıra sonraki önbellek satırını da almasını sağlayan bitişik önbellek satırı ön getirme mekanizmasını etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Etkin)
Aşırı Bellek Profili (X.M.P.) ^{(Not 2)}
Etkinleştirildiğinde bellek performansını artırmak için BIOS'un XMP bellek modül(ler)indeki SPD verilerini okumasını sağlar.
Devre Dışı Bu işlevi devre dışı bırakır. (Varsayılan)
Profil1 Profil 1 ayarlarını kullanır.
Profil2 (Not 2) Profil 2 ayarlarını kullanır.
Sistem Belleği Çarpanı
Sistem belleği çarpanını ayarlamanıza olanak tanır. Otomatik, bellek çarpanını bellek SPD verilerine göre ayarlar. (Varsayılan: Otomatik)
Bellek Tek Oranı (100/133 veya 200/266)
Etkinleştirildiğinde Qclk'nin tek frekansta çalışmasına izin verir. (Varsayılan: Otomatik)
Bellek Frekansı (MHz)
İlk bellek frekansı değeri, kullanılan belleğin normal çalışma frekansıdır; ikincisi, Sistem Belleği Çarpanı ayarlarına göre otomatik olarak ayarlanan bellek frekansıdır.

Gelişmiş Bellek Ayarları
Aşırı Bellek Profili (X.M.P.) (Not ), Sistem Belleği Çarpanı, Bellek Tek Oranı(100/133 veya 200/266), Bellek Frekansı(Mhz)
Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları menüsündeki aynı öğeler altındakilerle senkronizedir.
Bellek Önyükleme Modu ^(Not)
Bellek algılama ve eğitim yöntemleri sağlar.

Otomatik	BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan)
Normal	BIOS, bellek eğitimini otomatik olarak gerçekleştirir. Sistem kararsız veya başlatılamaz hale gelirse, lütfen CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceği hakkında pil/CMOS jumper'ının tanıtımlarına bakın.)
Hızlı Önyüklemeyi Etkinleştir	Daha hızlı bellek önyüklemesi için bazı belirli kriterlerde bellek algılama ve eğitimini atlayın.
Hızlı Önyüklemeyi Devre Dışı Bırak	Her önyüklemede belleği algılayın ve eğitin.

Memory Enhancement Settings
Çeşitli bellek performansı iyileştirme ayarları sunar: Normal (temel performans), Relax OC, Enhanced Stability ve Enhanced Performance. (Varsayılan: Normal)
Memory Timing Mode
Manual ve Advanced Manual, aşağıdaki Bellek Çarpanı İnce Ayarı, Kanal Aralaması, Sıra Aralaması ve bellek zamanlama ayarlarının yapılandırılmasına olanak tanır. Seçenekler: Auto (varsayılan), Manual, Advanced Manual.
Profile DDR Voltage
XMP olmayan bir bellek modülü kullanıldığında veya Extreme Memory Profile (X.M.P.) Disabled (Devre Dışı) olarak ayarlandığında, değer bellek spesifikasyonunuza göre görüntülenir. Extreme Memory Profile (X.M.P.) Profile1 veya Profile2 olarak ayarlandığında, değer XMP belleğindeki SPD verilerine göre görüntülenir.
Memory Multiplier Tweaker
Farklı bellek otomatik ayarlama seviyeleri sağlar. (Varsayılan: Auto)
Channel Interleaving
Bellek kanalı aralamasını etkinleştirir veya devre dışı bırakır. Enabled, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı kanallarına aynı anda erişmesine olanak tanır. Auto, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
Rank Interleaving
Bellek sırası aralamasını etkinleştirir veya devre dışı bırakır. Enabled, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı sıralarına aynı anda erişmesine olanak tanır. Auto, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)

Channel A/B Memory Sub Timings
Bu alt menü, belleğin her kanalı için bellek zamanlama ayarları sağlar. İlgili zamanlama ayarı ekranları yalnızca Memory Timing Mode Manual veya Advanced Manual olarak ayarlandığında yapılandırılabilir. Not: Bellek zamanlamalarında değişiklik yaptıktan sonra sisteminiz kararsız hale gelebilir veya başlatılamayabilir. Bu durumda, lütfen optimize edilmiş varsayılanları yükleyerek veya CMOS değerlerini temizleyerek kartı varsayılan değerlere sıfırlayın.
Advanced Voltage Settings
Advanced Power Settings
CPU Vcore Loadline Calibration
CPU Vcore voltajı için Yük Hattı Kalibrasyonunu yapılandırmanıza olanak tanır. Daha yüksek bir seviye seçmek, CPU Vcore voltajını BIOS'ta ağır yük altında ayarlanan değerle daha tutarlı tutar. Auto, BIOS'un bu ayarı otomatik olarak yapılandırmasına ve voltajı Intel'in spesifikasyonlarına göre ayarlamasına olanak tanır. (Varsayılan: Auto)
VAXG Loadline Calibration
CPU VAXG voltajı için Yük Hattı Kalibrasyonunu yapılandırmanıza olanak tanır. Daha yüksek bir seviye seçmek, CPU VAXG voltajını BIOS'ta ağır yük altında ayarlanan değerle daha tutarlı tutar. Auto, BIOS'un bu ayarı otomatik olarak yapılandırmasına ve voltajı Intel'in spesifikasyonlarına göre ayarlamasına olanak tanır. (Varsayılan: Auto)
CPU Core Voltage Control
Bu bölüm, CPU voltajı kontrol seçenekleri sunar.
Chipset Voltage Control
Bu bölüm, Yonga Seti voltajı kontrol seçenekleri sunar.
DRAM Voltage Control
Bu bölüm, bellek voltajı kontrol seçenekleri sunar.

PC Health Status
Reset Case Open Status

Disabled	Önceki şasi izinsiz giriş durumunun kaydını tutar veya temizler. (Varsayılan)
Enabled	Önceki şasi izinsiz giriş durumunun kaydını temizler ve Case Open (Kasa Açık) alanı bir sonraki önyüklemede "No" (Hayır) olarak gösterilir.

Case Open
Anakart CI başlığına bağlı şasi izinsiz giriş algılama cihazının algılama durumunu görüntüler. Sistem kasasının kapağı çıkarılırsa, bu alan "Yes" (Evet) olarak, aksi takdirde "No" (Hayır) olarak gösterilir. Şasi izinsiz giriş durumu kaydını temizlemek için, Reset Case Open Status'ü (Kasa Açık Durumunu Sıfırla) Enabled (Etkin) olarak ayarlayın, ayarları CMOS'a kaydedin ve ardından sisteminizi yeniden başlatın.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Mevcut sistem voltajlarını görüntüler.

Miscellaneous Settings
Max Link Speed
PCI Express yuvalarının çalışma modunu Gen 1, Gen 2 veya Gen 3 olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her yuvanın donanım spesifikasyonuna tabidir. Auto, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
3DMark01 Enhancement
Bazı eski kıyaslama performansını geliştirip geliştirmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Disabled)

Smart Fan 5 Settings
Monitor
İzlemek ve daha fazla ayarlama yapmak için bir hedef seçmenize olanak tanır. (Varsayılan: CPU FAN)
Fan Speed Control
Fan hızı kontrol fonksiyonunu etkinleştirip etkinleştirmeyeceğinizi ve fan hızını ayarlamanıza olanak tanır.

Normal	Fanın sıcaklığa göre farklı hızlarda çalışmasına olanak tanır. Fan hızını sistem gereksinimlerinize göre System Information Viewer ile ayarlayabilirsiniz. (Varsayılan)
Silent	Fanın düşük hızlarda çalışmasına olanak tanır.
Manual	Eğri grafiğinde fan hızını kontrol etmenize olanak tanır.
Full Speed	Fanın tam hızlarda çalışmasına olanak tanır.

Fan Control Use Temperature Input
Fan hızı kontrolü için referans sıcaklığı seçmenize olanak tanır.
Temperature Interval
Fan hızı değişimi için sıcaklık aralığını seçmenize olanak tanır.
Fan Control Mode

Auto	BIOS'un takılan fanın türünü otomatik olarak algılamasına ve optimum kontrol modunu ayarlamasına olanak tanır. (Varsayılan)
Voltage	Voltaj modu 3 pinli bir fan için önerilir.
PWM	PWM modu 4 pinli bir fan için önerilir.

Temperature
Seçilen hedef alanın mevcut sıcaklığını görüntüler.
Fan Speed
Mevcut fan hızlarını görüntüler.
Temperature Warning Control
Sıcaklık için uyarı eşiğini ayarlar. Sıcaklık eşiği aştığında, BIOS uyarı sesi çıkarır. Seçenekler: Disabled (devre dışı) (varsayılan), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Fan Fail Warning
Fan bağlı değilse veya arızalanırsa sistemin uyarı sesi çıkarmasına olanak tanır. Bu oluştuğunda fan durumunu veya fan bağlantısını kontrol edin. (Varsayılan: Disabled)

^(Note)
Bu öğe, yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur. Intel ® CPU'ların benzersiz özellikleri hakkında daha fazla bilgi için lütfen Intel'in web sitesini ziyaret edin.
^{(Note 1)}
Bu öğe, yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur. Intel ® CPU'ların benzersiz özellikleri hakkında daha fazla bilgi için lütfen Intel'in web sitesini ziyaret edin.
^{(Note 2)}
Bu öğe, yalnızca bu özelliği destekleyen bir CPU ve bir bellek modülü taktığınızda bulunur.

Sistem

Sistem
Bu bölüm, anakart modeliniz ve BIOS sürümünüz hakkında bilgi sağlar. Ayrıca BIOS tarafından kullanılan varsayılan dili seçebilir ve sistem saatini manuel olarak ayarlayabilirsiniz.
Erişim Seviyesi
Kullanılan parola koruma türüne bağlı olarak mevcut erişim seviyesini görüntüler. (Herhangi bir parola ayarlanmamışsa, varsayılan olarak Yönetici olarak görüntülenir.) Yönetici seviyesi, tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır; Kullanıcı seviyesi, tüm BIOS ayarlarında değil, yalnızca belirli BIOS ayarlarında değişiklik yapmanıza olanak tanır.
Sistem Dili
BIOS tarafından kullanılan varsayılan dili seçer.
Sistem Tarihi
Sistem tarihini ayarlar. Tarih biçimi hafta (salt okunur), ay, gün ve yıldır. Ay, Gün ve Yıl alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Sistem Saati
Sistem saatini ayarlar. Saat biçimi saat, dakika ve saniyedir. Örneğin, öğleden sonra 1, 13:00:00'dır. Saat, Dakika ve Saniye alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.

BIOS

BIOS
Başlangıç NumLock Durumu
POST'tan sonra klavyenin sayısal tuş takımında Numlock özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
Güvenlik Seçeneği
Bir parolanın her sistem başlatıldığında mı yoksa yalnızca BIOS Kurulumuna girdiğinizde mi gerekli olduğunu belirtir.
Bu öğeyi yapılandırdıktan sonra, parolaları Yönetici Parolası/Kullanıcı Parolası öğesi altında ayarlayın.

Kurulum	BIOS Kurulum programına girmek için yalnızca bir parola gereklidir.
Sistem	Sistemi başlatmak ve BIOS Kurulum programına girmek için bir parola gereklidir. (Varsayılan)

Tam Ekran LOGO Gösterimi
Sistem başlangıcında GIGABYTE Logosunun görüntülenip görüntülenmeyeceğini belirlemenizi sağlar. Devre Dışı, sistem başladığında GIGABYTE Logosunu atlar. (Varsayılan: Etkin)
Önyükleme Seçeneği Öncelikleri
Kullanılabilir cihazlardan genel önyükleme sırasını belirtir. GPT biçimini destekleyen çıkarılabilir depolama cihazlarına, önyükleme cihazı listesinde "UEFI:" dizesi ön eklenir. GPT bölümlemeyi destekleyen bir işletim sisteminden önyükleme yapmak için, "UEFI:" dizesiyle ön eklenen cihazı seçin.
Veya Windows 7 64-bit gibi GPT bölümlemeyi destekleyen bir işletim sistemi yüklemek istiyorsanız, Windows 7 64-bit yükleme diskini içeren ve "UEFI:" dizesiyle ön eklenen optik sürücüyü seçin.
Sabit Sürücü/CD/DVD ROM Sürücüsü/Disket Sürücüsü/Ağ Aygıtı BBS Öncelikleri
Sabit sürücüler, optik sürücüler, disket sürücüleri ve LAN işlevinden Önyüklemeyi destekleyen cihazlar vb. gibi belirli bir cihaz türü için önyükleme sırasını belirtir. Bağlı olan aynı türdeki cihazları sunan alt menüye girmek için bu öğede <Enter>'a basın. Bu öğe yalnızca bu tür için en az bir cihaz yüklüyse bulunur.
Hızlı Önyükleme
İşletim sistemi önyükleme işlemini kısaltmak için Hızlı Önyüklemeyi etkinleştirir veya devre dışı bırakır. Ultra Hızlı, en hızlı başlatma hızını sağlar. (Varsayılan: Devre Dışı)
SATA Desteği

Tüm Sata Aygıtları	Tüm SATA cihazları, işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)
Yalnızca Son Önyükleme HDD'si	Önceki önyükleme sürücüsü hariç, tüm SATA cihazları, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
VGA Desteği
Hangi tür işletim sisteminin başlatılacağını seçmenizi sağlar.

Otomatik	Yalnızca eski seçenek ROM'unu etkinleştirir.
EFI Sürücüsü	EFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
USB Desteği

Devre Dışı	Tüm USB cihazları, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Tam Başlangıç	Tüm USB cihazları, işletim sisteminde ve POST sırasında işlevseldir.
Kısmi Başlangıç	USB cihazlarının bir kısmı, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır. (Varsayılan)

Bu işlev, Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında devre dışı bırakılır.
PS2 Aygıtları Desteği

Devre Dışı	Tüm PS/2 cihazları, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Etkin	Tüm PS/2 cihazları, işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Bu işlev, Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında devre dışı bırakılır.
Ağ Yığını Sürücüsü Desteği

Devre Dışı	Ağdan önyüklemeyi devre dışı bırakır. (Varsayılan)
Etkin	Ağdan önyüklemeyi etkinleştirir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
AC Güç Kaybından Sonraki Sonraki Önyükleme

Normal Önyükleme	AC gücünün geri dönmesi üzerine normal başlatmayı etkinleştirir. (Varsayılan)
Hızlı Önyükleme	AC gücünün geri dönmesi üzerine Hızlı Önyükleme ayarlarını korur.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
Fare Hızı
Fare imleci hareket hızını ayarlamanızı sağlar. (Varsayılan: 1 X)
Windows 8/10 Özellikleri
Yüklenecek işletim sistemini seçmenizi sağlar. (Varsayılan: Diğer İşletim Sistemi)
CSM Desteği
Eski bir bilgisayar önyükleme işlemini desteklemek için UEFI CSM'yi (Uyumluluk Destek Modülü) etkinleştirir veya devre dışı bırakır.

Etkin	UEFI CSM'yi etkinleştirir. (Varsayılan)
Devre Dışı	UEFI CSM'yi devre dışı bırakır ve yalnızca UEFI BIOS önyükleme işlemini destekler.

Bu öğe yalnızca Windows 8/10 Özellikleri Windows 8/10 veya Windows 8/10 WHQL olarak ayarlandığında yapılandırılabilir.
LAN PXE Önyükleme Seçeneği ROM'u
LAN denetleyicisi için eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar. (Varsayılan: Devre Dışı)
Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Depolama Önyükleme Seçeneği Denetimi
Depolama cihazı denetleyicisi için UEFI veya eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Başlatma	Seçenek ROM'unu devre dışı bırakır.
Eski	Yalnızca eski seçenek ROM'unu etkinleştirir. (Varsayılan)
UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Diğer PCI cihazları
LAN, depolama cihazı ve grafik denetleyicileri dışındaki PCI cihazı denetleyicisi için UEFI veya Eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Başlatma	Seçenek ROM'unu devre dışı bırakır.
Eski	Yalnızca eski seçenek ROM'unu etkinleştirir.
UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Yönetici Parolası
Bir yönetici parolası yapılandırmanıza olanak tanır. Bu öğede <Enter>'a basın, parolayı yazın ve ardından <Enter>'a basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter>'a basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Kullanıcı parolasından farklı olarak, yönetici parolası tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır.
Kullanıcı Parolası
Bir kullanıcı parolası yapılandırmanıza olanak tanır. Bu öğede <Enter>'a basın, parolayı yazın ve ardından <Enter>'a basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter>'a basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Ancak, kullanıcı parolası yalnızca belirli BIOS ayarlarında değişiklik yapmanıza olanak tanır, tümünde değil.
Parolayı iptal etmek için, parola öğesinde <Enter>'a basın ve parola istendiğinde önce doğru olanı girin. Yeni bir parola istendiğinde, herhangi bir parola girmeden <Enter>'a basın. Onaylamanız istendiğinde tekrar <Enter>'a basın.
NOT: Kullanıcı Parolasını ayarlamadan önce, Yönetici Parolasını ayarladığınızdan emin olun.

Çevre Birimleri

Ortam LED'i
Yerleşik ses LED işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
Intel Platform Trust Technology (PTT)
Intel ® PTT Teknolojisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
SW Guard Extensions (SGX)
Intel ® Software Guard Extensions teknolojisini etkinleştirir veya devre dışı bırakır. Bu özellik, yasal yazılımların güvenli bir ortamda çalışmasını sağlar ve yazılımı kötü amaçlı yazılımlardan gelen saldırılara karşı korur. Software Controlled (Yazılımla Kontrol Edilen) seçeneği, bu özelliği Intel tarafından sağlanan bir uygulamayla etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. (Varsayılan: Software Controlled (Yazılımla Kontrol Edilen))
Kart Dışı SATA Denetleyicisi Yapılandırması
Takılıysa M.2 PCIe SSD'nizle ilgili bilgileri görüntüler.

Güvenilir Bilgi İşlem
Trusted Platform Module'ü (TPM) etkinleştirir veya devre dışı bırakır.
Super IO Yapılandırması
Seri Bağlantı Noktası
Yerleşik seri bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Intel(R) Bios Guard Teknolojisi
BIOS'u kötü amaçlı saldırılardan koruyan Intel ® BIOS Guard özelliğini etkinleştirir veya devre dışı bırakır.
Ağ Yığını Yapılandırması
Ağ Yığını
Windows Deployment Services sunucusundan işletim sistemi yüklemek gibi bir GPT biçiminde işletim sistemi yüklemek için ağdan önyüklemeyi devre dışı bırakır veya etkinleştirir. (Varsayılan: Devre Dışı)
Ipv4 PXE Desteği
IPv4 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir.
Ipv4 HTTP Desteği
IPv4 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir. & Ipv6 PXE Desteği IPv6 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir.
Ipv6 HTTP Desteği
IPv6 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir.
PXE önyükleme bekleme süresi
PXE önyüklemesini iptal etmek için <Esc>'ye basmadan önce ne kadar bekleneceğini yapılandırmanıza olanak tanır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir. (Varsayılan: 0)
Ortam algılama sayısı
Ortamın varlığını kaç kez kontrol edeceğinizi ayarlamanıza olanak tanır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir. (Varsayılan: 1)
NVMe Yapılandırması
Takılıysa M.2 NVME PCIe SSD'nizle ilgili bilgileri görüntüler.
USB Yapılandırması
Eski USB Desteği
MS-DOS'ta USB klavye/fare kullanımına izin verir. (Varsayılan: Etkin)
XHCI El Devri
XHCI El Devri desteği olmayan bir işletim sistemi için XHCI El Devri özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Devre Dışı)
USB Yığın Depolama Sürücüsü Desteği
USB depolama aygıtları için desteği etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Bağlantı Noktası 60/64 Öykünmesi
G/Ç bağlantı noktaları 64h ve 60h'nin öykünmesini etkinleştirir veya devre dışı bırakır. Bu, MS-DOS'ta veya USB aygıtlarını yerel olarak desteklemeyen işletim sisteminde USB klavyeler/fareler için tam eski destek için etkinleştirilmelidir.
(Varsayılan: Etkin)
Yığın Depolama Aygıtları
Bağlı USB yığın depolama aygıtlarının bir listesini görüntüler. Bu öğe yalnızca bir USB depolama aygıtı takıldığında görünür.

SATA ve RST Yapılandırması

SATA Denetleyicisi(leri)
Tümleşik SATA denetleyicilerini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

SATA Modu Seçimi
Tümleşik SATA denetleyicilerinin çalışma modunu belirtir.

Intel RST With Intel Optane System Acceleration	SATA denetleyicileri için Intel ® Optane ™ Teknolojisini etkinleştirir.
AHCI	SATA denetleyicilerini AHCI moduna yapılandırır. Advanced Host Controller Interface (AHCI), depolama sürücüsünün Native Command Queuing ve çalışırken takma gibi gelişmiş Serial ATA özelliklerini etkinleştirmesini sağlayan bir arabirim belirtimidir. (Varsayılan)

Agresif LPM Desteği
Yonga Seti SATA denetleyicileri için güç tasarrufu özelliği olan ALPM'yi (Agresif Bağlantı Gücü Yönetimi) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Bağlantı Noktası 0/1/2/3/4/5
Her bir SATA bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Çalışırken Takma
Her bir SATA bağlantı noktası için çalışırken takma özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
eSATA olarak yapılandırıldı
Harici SATA aygıtları için desteği etkinleştirir veya devre dışı bırakır.

Yonga Seti

VT-d ^(Not)
Doğrudan G/Ç için Intel ® Sanallaştırma Teknolojisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Dahili Grafikler
Yerleşik grafik işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
DVMT Önceden Ayrılmış
Yerleşik grafik bellek boyutunu ayarlamanıza olanak tanır. Seçenekler: 32M~1024M. (Varsayılan: 64M)
DVMT Toplam Gfx Belleği
Yerleşik grafiklerin DVMT bellek boyutunu ayırmanıza olanak tanır. Seçenekler: 128M, 256M, MAX. (Varsayılan: 256M)
Ses Denetleyicisi
Yerleşik ses işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin) Yerleşik sesi kullanmak yerine 3. taraf bir eklenti ses kartı yüklemek istiyorsanız, bu öğeyi Devre Dışı olarak ayarlayın.
PCH LAN Denetleyicisi
Yerleşik LAN işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin) Yerleşik LAN'ı kullanmak yerine 3. taraf bir eklenti ağ kartı yüklemek istiyorsanız, bu öğeyi Devre Dışı olarak ayarlayın.
LAN'da Uyandırmayı Etkinleştir
LAN'da uyandırma işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yüksek Hassasiyetli Zamanlayıcı
İşletim sisteminde Yüksek Hassasiyetli Olay Zamanlayıcısını (HPET) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin) & IOAPIC 24-119 Girişleri Bu işlevi etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

^(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur. Intel ® CPU'ların benzersiz özellikleri hakkında daha fazla bilgi için lütfen Intel'in web sitesini ziyaret edin.

Güç

Güç
Platform Güç Yönetimi
Aktif Durum Güç Yönetimi (ASPM) fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
PEG ASPM
CPU PEG veri yoluna bağlı cihaz için ASPM modunu yapılandırmanıza olanak tanır. Bu öğe yalnızca Platform Güç Yönetimi Etkin olarak ayarlandığında yapılandırılabilir. (Varsayılan: Etkin)
PCH ASPM
Yonga Seti'nin PCI Express veri yoluna bağlı cihaz için ASPM modunu yapılandırmanıza olanak tanır. Bu öğe yalnızca Platform Güç Yönetimi Etkin olarak ayarlandığında yapılandırılabilir. (Varsayılan: Etkin)
DMI ASPM
DMI bağlantısının hem CPU tarafı hem de Yonga Seti tarafı için ASPM modunu yapılandırmanıza olanak tanır. Bu öğe yalnızca Platform Güç Yönetimi Etkin olarak ayarlandığında yapılandırılabilir. (Varsayılan: Etkin)
AC GERİ
Bir AC güç kaybından sonra gücün geri gelmesinden sonra sistemin durumunu belirler.

Her Zaman Kapalı	AC gücü geri geldiğinde sistem kapalı kalır. (Varsayılan)
Her Zaman Açık	AC gücü geri geldiğinde sistem açılır.
Bellek	AC gücü geri geldiğinde sistem en son bilinen uyanık durumuna geri döner.

Klavye ile Açma
Sistemin bir PS/2 klavye uyandırma olayı ile açılmasını sağlar.
Not: Bu fonksiyonu kullanmak için, +5VSB ucunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı	Bu fonksiyonu devre dışı bırakır. (Varsayılan)
Herhangi Bir Tuş	Sistemi açmak için herhangi bir tuşa basın.
Keyboard 98	Sistemi açmak için Windows 98 klavyesindeki GÜÇ düğmesine basın.
Şifre	Sistemi açmak için 1~5 karakterli bir şifre belirleyin.

Açma Şifresi
Klavye ile Açma Şifre olarak ayarlandığında şifreyi ayarlayın. Bu öğede <Enter>'a basın ve en fazla 5 karakterden oluşan bir şifre ayarlayın ve ardından kabul etmek için <Enter>'a basın. Sistemi açmak için şifreyi girin ve <Enter>'a basın.
Not: Şifreyi iptal etmek için bu öğede <Enter>'a basın. Şifre istendiğinde, şifre ayarlarını temizlemek için şifreyi girmeden tekrar <Enter>'a basın.
Fare ile Açma
Sistemin bir PS/2 fare uyandırma olayı ile açılmasını sağlar.
Not: Bu fonksiyonu kullanmak için, +5VSB ucunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı	Bu fonksiyonu devre dışı bırakır. (Varsayılan)
Hareket	Sistemi açmak için fareyi hareket ettirin.
Çift Tıklama	Sistemi açmak için faredeki sol düğmeye çift tıklayın.

ErP
Sistemin S5 (kapatma) durumunda en az gücü tüketmesine izin verilip verilmeyeceğini belirler. (Varsayılan: Devre Dışı)
Not: Bu öğe Etkin olarak ayarlandığında, aşağıdaki fonksiyonlar kullanılamaz hale gelir: Alarm ile Devam Etme, PME olay uyanması, fare ile açma, klavye ile açma ve LAN'da uyandırma.
PWR-BTTN ile Yumuşak Kapatma
Güç düğmesini kullanarak MS-DOS modunda bilgisayarı kapatma şeklini yapılandırır.

Anında Kapanma	Güç düğmesine basın ve ardından sistem anında kapanacaktır. (Varsayılan)
4 Saniye Gecikme	Sistemi kapatmak için güç düğmesini 4 saniye basılı tutun. Güç düğmesine 4 saniyeden daha kısa süre basılırsa, sistem askıya alma moduna girecektir.

Güç Yüklemesi
Sahte yükü etkinleştirir veya devre dışı bırakır. Güç kaynağı düşük yükteyken, kendi kendini koruma etkinleşerek kapanmasına veya arızalanmasına neden olur. Bu meydana gelirse, lütfen Etkin olarak ayarlayın. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
Alarm ile Devam Etme
İstenilen bir zamanda sistemi açıp açmayacağınızı belirler. (Varsayılan: Devre Dışı)
Etkinleştirilmişse, tarih ve saati aşağıdaki gibi ayarlayın:
Uyanma günü: Sistemi her gün belirli bir saatte veya ayın belirli bir gününde açın.
Uyanma saati/dakikası/saniyesi: Sistemin otomatik olarak açılacağı saati ayarlayın.
Not: Bu fonksiyonu kullanırken, işletim sisteminden yetersiz kapatmadan veya AC gücünün çıkarılmasından kaçının, aksi takdirde ayarlar etkili olmayabilir.
RC6(Render Bekleme)
Güç tüketimini azaltmak için yerleşik grafiklerin bekleme moduna girmesine izin verilip verilmeyeceğini belirlemenizi sağlar. (Varsayılan: Etkin)

Kaydet ve Çık

Kaydet ve Kurulumdan Çık
Bu öğede <Enter>'a basın ve Evet'i seçin. Bu, CMOS'taki değişiklikleri kaydeder ve BIOS Kurulum programından çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc>'ye basın.
Kaydetmeden Çık
Bu öğede <Enter>'a basın ve Evet'i seçin. Bu, BIOS Kurulumunda yapılan değişiklikleri CMOS'a kaydetmeden BIOS Kurulumundan çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc>'ye basın.
Optimize Edilmiş Varsayılanları Yükle
Bu öğede <Enter>'a basın ve en uygun BIOS varsayılan ayarlarını yüklemek için Evet'i seçin. BIOS varsayılan ayarları, sistemin optimum durumda çalışmasına yardımcı olur. BIOS'u güncelledikten sonra veya CMOS değerlerini temizledikten sonra her zaman Optimize edilmiş varsayılanları yükleyin.
Önyüklemeyi Geçersiz Kıl
Hemen önyüklemek için bir cihaz seçmenize olanak tanır. Seçtiğiniz cihazda <Enter>'a basın ve onaylamak için Evet'i seçin. Sisteminiz otomatik olarak yeniden başlayacak ve o cihazdan önyüklenecektir.
Profilleri Kaydet
Bu fonksiyon, mevcut BIOS ayarlarını bir profile kaydetmenizi sağlar. En fazla 8 profil oluşturabilir ve Kurulum Profili 1~ Kurulum Profili 8 olarak kaydedebilirsiniz. Tamamlamak için <Enter>'a basın. Veya profili depolama cihazınıza kaydetmek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.
Profilleri Yükle
Sisteminiz kararsız hale gelirse ve BIOS varsayılan ayarlarını yüklediyseniz, BIOS ayarlarını yeniden yapılandırma zahmetine girmeden, daha önce oluşturulmuş bir profilden BIOS ayarlarını yüklemek için bu fonksiyonu kullanabilirsiniz. Önce yüklemek istediğiniz profili seçin ve ardından tamamlamak için <Enter>'a basın. BIOS ayarlarını düzgün çalışan son ayarlara (bilinen son iyi kayıt) döndürmek gibi, önceden depolama cihazınızdan oluşturulmuş profili girmek veya BIOS tarafından otomatik olarak oluşturulan profili yüklemek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.

Intel ® Optane ™ Teknolojisini Etkinleştirme

Sistem Gereksinimleri

Intel ® Optane ™ SSD
Optane ™ SSD'nin en az 16 GB kapasiteye sahip olması ve hızlandırılacak sabit sürücü/SSD'den eşit veya daha küçük kapasiteye sahip olması gerekir.)

BIOS Kurulumunda, BIOS'a gidin ve CSM Desteği'ni Etkin ve Depolama Önyükleme Seçeneği Kontrolü'nü UEFI olarak ayarlayın. Ardından Çevre Birimleri\SATA ve RST Yapılandırması'na gidin, SATA Modu Seçimi'ni Intel Optane Sistem Hızlandırmalı Intel RST olarak ayarlayın. Değişiklikleri kaydedin ve BIOS Kurulumu'ndan çıkın.
İşletim sistemine girin, Başlat menüsünden Intel ® Rapid Storage Technology yardımcı programını başlatın ve ardından Intel ® Optane ™ Teknolojisini etkinleştirin.

Sürücü Yüklemesi

Sürücüleri yüklemeden önce, önce işletim sistemini yükleyin. (Aşağıdaki talimatlarda örnek işletim sistemi olarak Windows 10 kullanılmaktadır.)
İşletim sistemini yükledikten sonra, anakart sürücü diskini optik sürücünüze yerleştirin. Ekranın sağ üst köşesindeki "Bu diskle ne olacağını seçmek için dokunun" mesajına tıklayın ve "Run Run.exe" (Çalıştır Run.exe) öğesini seçin. (Veya Bilgisayarım'a gidin, optik sürücüye çift tıklayın ve Run.exe programını çalıştırın.)

"Xpress Install" (Hızlı Yükleme) sisteminizi otomatik olarak tarayacak ve ardından yüklenmesi önerilen tüm sürücüleri listeleyecektir. Hızlı Yükleme düğmesine tıklayabilirsiniz ve "Xpress Install" (Hızlı Yükleme) seçilen tüm sürücüleri yükleyecektir. Veya oka tıklayın simgeye tıklayarak ihtiyacınız olan sürücüleri tek tek yükleyebilirsiniz.

Bize Ulaşın

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231,Taiwan
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Teknik ve Teknik Olmayan Destek (Satış/Pazarlama): http://esupport.gigabyte.com
WEB adresi (İngilizce): http://www.gigabyte.com
WEB adresi (Çince): http://www.gigabyte.tw

GIGABYTE eSupport
Teknik veya teknik olmayan (Satış/Pazarlama) bir soru göndermek için lütfen şu bağlantıya gidin: http://esupport.gigabyte.com

Telif Hakkı
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Tüm hakları saklıdır. Bu kılavuzda bahsedilen ticari markalar, ilgili sahiplerine yasal olarak tescillidir.

Anakart Revizyonunuzu Belirleme
Anakartınızdaki revizyon numarası şu şekildedir: "REV: X.X." Örneğin, "REV: 1.0", anakartın revizyonunun 1.0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncellemeden veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.
Örnek:
