GIGABYTE GA-B250M-Gaming 3 – emaplaadi kasutusjuhend

Sisu

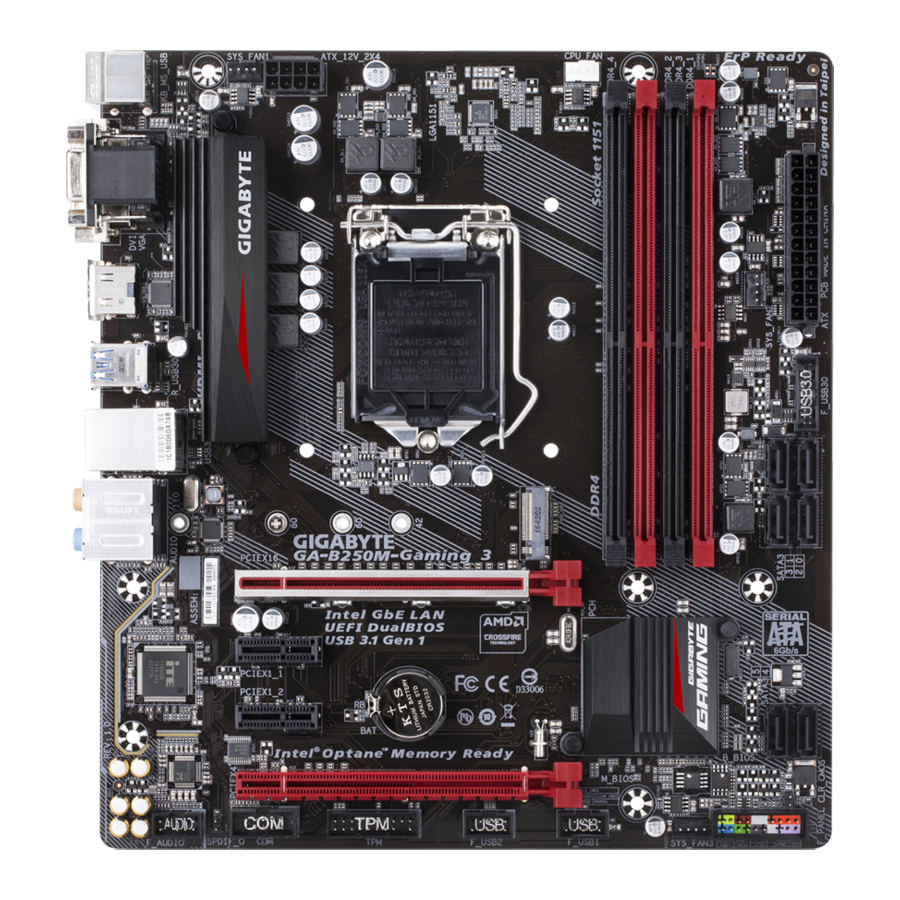

GA-B250M-Gaming 3 emaplaadi paigutus

Emaplaadi paigutus

Pakendi sisu

  • GA-B250M-Gaming 3 emaplaat
  • Emaplaadi draiveri ketas
  • Kasutusjuhend
  • Kaks SATA kaablit
  • I/O kaitseplaat

* Ülaltoodud pakendi sisu on ainult viitamiseks ja tegelikud esemed sõltuvad saadud tootepaketist. Pakendi sisu võidakse ette teatamata muuta.

Riistvara paigaldus

Paigaldamise ettevaatusabinõud

Emaplaat sisaldab arvukalt õrnu elektroonilisi ahelaid ja komponente, mis võivad elektrostaatilise lahenduse (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid toiminguid:

  • Enne paigaldamist veenduge, et šassii sobib emaplaadile.
  • Enne paigaldamist ärge eemaldage ega lõhkuge emaplaadi S/N (seerianumber) kleebist või edasimüüja poolt antud garantiikleebist. Need kleebised on vajalikud garantii kinnitamiseks.
  • Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, tõmmates toitejuhtme pistikupesast välja.
  • Kui ühendate riistvarakomponente emaplaadi sisemiste pistikutega, siis veenduge, et need on tihedalt ja kindlalt ühendatud.
  • Emaplaadi käsitsemisel vältige metalljuhtmete või pistikute puudutamist.
  • Parim on kanda elektrostaatilise lahenduse (ESD) käepaela elektrooniliste komponentide, näiteks emaplaadi, protsessori või mälu käsitsemisel. Kui teil ei ole ESD käepaela, hoidke oma käed kuivad ja puudutage esmalt metalleset, et staatilist elektrit eemaldada.
  • Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilisele varjestuskonteinerisse.
  • Enne toitekaabli ühendamist või lahtiühendamist emaplaadist veenduge, et toiteallikas on välja lülitatud.
  • Enne toite sisselülitamist veenduge, et toiteallika pinge on seatud vastavalt kohalikule pingestandardile.
  • Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
  • Emaplaadi kahjustamise vältimiseks ärge laske kruvidel emaplaadi ahela või selle komponentidega kokku puutuda.
  • Veenduge, et emaplaadil või arvuti korpuses ei oleks üle jäänud kruvisid ega metallkomponente.
  • Ärge asetage arvutisüsteemi ebatasasele pinnale.
  • Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
  • Arvuti toite sisselülitamine paigaldusprotsessi ajal võib põhjustada süsteemikomponentide kahjustusi ja kasutaja füüsilist kahju.
  • Kui te ei ole mõnes paigaldusetapis kindel või teil on tootega seoses probleem, konsulteerige sertifitseeritud arvutitehnikuga.
  • Kui kasutate adapterit, pikendustoitekaablit või voolupesa, siis tutvuge selle paigaldus- ja/või maandusjuhistega.

Toote spetsifikatsioonid

CPUCPU
  • 7. ja 6. põlvkonna Intel ® Core ™ i7 protsessorite / Intel ® Core ™ i5 protsessorite / Intel ® Core ™ i3 protsessorite / Intel ® Pentium ® protsessorite / Intel ® Celeron ® protsessorite toetus LGA1151 pakendis (Külastage GIGABYTE'i veebisaiti, et näha uusimat CPU toetuse loendit.)
  • L3 vahemälu varieerub sõltuvalt CPU-st
KiibistikKiibistik
  • Intel ® B250 Express kiibistik
MäluMälu
  • 4 x DDR4 DIMM pesa, mis toetab kuni 64 GB süsteemimälu
    * Windowsi 32-bitise operatsioonisüsteemi piirangu tõttu, kui on installitud rohkem kui 4 GB füüsilist mälu, on kuvatav tegelik mälu suurus väiksem kui installitud füüsilise mälu suurus.
  • Kahe kanaliga mäluarhitektuur
  • DDR4 2400/2133 MHz mälumoodulite tugi
  • ECC Un-buffered DIMM 1Rx8/2Rx8 mälumoodulite tugi (töötavad mitte-ECC režiimis)
  • Mitte-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 mälumoodulite tugi
  • Extreme Memory Profile (XMP) mälumoodulite tugi
    * 2400 MHz või XMP mälu toetamiseks peate installima 7. põlvkonna protsessori.
    (Uusimate toetatud mälukiiruste ja mälumoodulite kohta vaadake GIGABYTE'i veebisaiti.)
Integreeritud graafikaIntegreeritud graafika
  • Integreeritud graafikaprotsessor-Intel ® HD Graphics tugi:
    • 1 x D-Sub port, toetab maksimaalset resolutsiooni 1920x1200@60 Hz
    • 1 x DVI-D port, toetab maksimaalset resolutsiooni 1920x1200@60 Hz
      * DVI-D port ei toeta D-Sub ühendust adapteri kaudu.
    • 1 x HDMI port, toetab maksimaalset resolutsiooni 4096x2160@24 Hz
      * HDMI 1.4 versiooni tugi.
  • Kuni 3 kuvari samaaegne tugi
  • Maksimaalne jagatud mälu 1 GB
HeliHeli
  • Realtek ® ALC892 kodek
  • High Definition Audio
  • 2/4/5.1/7.1-kanaliline
  • S/PDIF väljundi tugi
LANLAN
  • Intel ® GbE LAN kiip (10/100/1000 Mbit)
LaienduspesadLaienduspesad
  • 1 x PCI Express x16 pesa, töötab x16-ga (PCIEX16)
    * Optimaalse jõudluse saavutamiseks, kui installitakse ainult üks PCI Express graafikakaart, veenduge, et see on installitud PCIEX16 pessa.
  • 1 x PCI Express x16 pesa, töötab x4-ga (PCIEX4)
  • 2 x PCI Express x1 pesa
    (Kõik PCI Express pesad vastavad PCI Express 3.0 standardile.)
Multi-Graphics TechnologyMulti-Graphics Technology
  • AMD Quad-GPU CrossFireX ™ ja 2-Way AMD CrossFire ™ tehnoloogiate tugi
SalvestusliidesSalvestusliides
  • Kiibistik:
    • 1 x M.2 pesa (Socket 3, M võti, tüüp 2242/2260/2280/22110 SATA ja PCIe x4/x2 SSD tugi)
    • 6 x SATA 6Gb/s pesa
      * M.2 ja SATA pistikute paigaldamise juhiste saamiseks vaadake "Sisemised pistikud".
USBUSB
  • Kiibistik:
    • 6 x USB 3.1 Gen 1 porti (4 porti tagapaneelil, 2 porti saadaval sisemiste USB headerite kaudu)
    • 6 x USB 2.0/1.1 porti (2 porti tagapaneelil, 4 porti saadaval sisemiste USB headerite kaudu)
Sisemised pistikudSisemised pistikud
  • 1 x 24-pin ATX peamine toitepistik
  • 1 x 8-pin ATX 12V toitepistik
  • 1 x M.2 Socket 3 pistik
  • 6 x SATA 6Gb/s pistikut
  • 1 x CPU ventilaatori header
  • 3 x süsteemiventilaatori headerit
  • 1 x esipaneeli header
  • 1 x esipaneeli helipea
  • 1 x S/PDIF väljundi header
  • 1 x USB 3.1 Gen 1 header
  • 2 x USB 2.0/1.1 headerit
  • 1 x Trusted Platform Module (TPM) header
  • 1 x jadapordi header
  • 1 x Clear CMOS jumper
Tagapaneeli pistikudTagapaneeli pistikud
  • 1 x PS/2 klaviatuuri/hiire port
  • 1 x D-Sub port
  • 1 x DVI-D port
  • 1 x HDMI port
  • 4 x USB 3.1 Gen 1 porti
  • 2 x USB 2.0/1.1 porti
  • 1 x RJ-45 port
  • 6 x helipistik
    (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker     Out, Line In, Line Out, Mic In)
I/O kontrollerI/O kontroller
  • iTE ® I/O kontrolleri kiip
Riistvara monitorRiistvara monitor
  • Pinge tuvastamine
  • Temperatuuri tuvastamine
  • Ventilaatori kiiruse tuvastamine
  • Ülekuumenemise hoiatus
  • Ventilaatori rikke hoiatus
  • Ventilaatori kiiruse reguleerimine
    * Ventilaatori kiiruse reguleerimise funktsiooni toetamine sõltub installitud jahutist.
BIOSBIOS
  • 2 x 64 Mbit välkmälu
  • Litsentsitud AMI UEFI BIOS-e kasutamine
  • DualBIOS ™ tugi
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikaalsed omadusedUnikaalsed omadused
  • APP Centeri tugi
    * APP Centeris saadaolevad rakendused võivad erineda olenevalt emaplaadi mudelist. Iga rakenduse toetatud funktsioonid võivad samuti erineda olenevalt emaplaadi spetsifikatsioonidest.
    • 3D OSD
    • @BIOS
    • Ambient LED
    • AutoGreen
    • BIOS Setup
    • Color Temperature
    • Cloud Station
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • Platform Power Management
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • System Information Viewer
    • USB Blocker
    • V-Tuner
  • Q-Flash tugi
  • Xpress Install tugi
Komplektis olev tarkvaraKomplektis olev tarkvara
  • Norton ® Internet Security (OEM versioon)
  • Intel ® Optane ™ Memory Ready
  • cFosSpeed
OperatsioonisüsteemOperatsioonisüsteem
  • Windows 10 64-bitise versiooni tugi (7. põlvkonna Intel ® protsessoritele)
  • Windows 10 64-bitise/Windows 8.1 64-bitise/Windows 7 32-bitise/64-bitise versiooni tugi (6. põlvkonna Intel ® protsessoritele)
    * Enne Windows 7 installimist laadige GIGABYTE'i veebisaidilt alla "Windows USB Installation Tool" ja installige see.
VormitegurVormitegur
  • Micro ATX vormitegur; 24,4 cm x 22,5 cm

* GIGABYTE jätab endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma eelneva teatamiseta.

CPU, mälumoodulite, SSD-de ja M.2 seadmete tugiloendite jaoks külastage GIGABYTE'i veebisaiti.
GIGABYTE tugiloend
Rakenduste uusima versiooni allalaadimiseks külastage GIGABYTE'i veebisaidi Support\Utility List lehte.
GIGABYTE rakenduste allalaadimine

CPU paigaldamine

ettevaatustEnne CPU paigaldamise alustamist lugege läbi järgmised juhised:

  • Veenduge, et emaplaat toetab CPU-d. (Uusima CPU tugiloendi leiate GIGABYTE'i veebisaidilt.)
  • Enne CPU paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
  • Leidke CPU esimene kontakt. CPU-d ei saa valesti orienteerituna sisestada. (Või võite leida sisselõiked CPU mõlemal küljel ja joondusvõtmed CPU pesal.)
  • Kandke CPU pinnale ühtlane ja õhuke kiht termomääret.
  • Ärge lülitage arvutit sisse, kui CPU jahutit pole paigaldatud, vastasel juhul võib CPU üle kuumeneda ja kahjustuda.
  • Seadke CPU hosti sagedus vastavalt CPU spetsifikatsioonidele. Süsteemi siini sagedust ei ole soovitatav seada üle riistvara spetsifikatsioonide, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite sagedust seada üle standardsete spetsifikatsioonide, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas CPU, graafikakaart, mälu, kõvaketas jne.

CPU paigaldamine
Leidke emaplaadi CPU pesa joondusvõtmed ja CPU sisselõiked.
CPU paigaldamine
ettevaatustÄrge eemaldage CPU pesa katet enne CPU sisestamist. See võib CPU sisestamisel automaatselt lahti tulla laadimisplaadilt, kui hooba uuesti rakendate.

Mälu paigaldamine

ettevaatustEnne mälu paigaldamise alustamist lugege läbi järgmised juhised:

  • Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavusega, sama marki, sama kiirusega ja sama kiibiga mälu. (Uusimad toetatud mälukiirused ja mälumoodulid leiate GIGABYTE'i veebisaidilt.)
  • Enne mälu paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
  • Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.

Kahe kanaliga mälu konfiguratsioon
See emaplaat pakub neli mälupesa ja toetab kahe kanaliga tehnoloogiat. Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahe kanaliga mälurežiimi lubamine kahekordistab algse mälulaiuse.

Riistvara paigaldamise kohta leiate üksikasju GIGABYTE'i veebisaidilt.

Neli mälupesa on jagatud kaheks kanaliks ja igal kanalil on kaks mälupesa järgmiselt:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3
Kahe kanaliga mälu konfiguratsioonide tabel:

DDR4_4 DDR4_2 DDR4_3 DDR4_1
2 moodulit - - DS/SS - - DS/SS
DS/SS - - DS/SS - -
4 moodulit DS/SS DS/SS DS/SS DS/SS

(SS=ühepoolne, DS=kahepoolne, "- -"=mälu puudub)

CPU piirangute tõttu lugege enne mälu kahe kanaliga režiimis paigaldamist läbi järgmised juhised.

  1. Kahe kanaliga režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
  2. Kahe kanaliga režiimi lubamisel kahe või nelja mälumooduliga on soovitatav kasutada sama mahutavusega, sama marki, sama kiirusega ja sama kiibiga mälu.

Laienduskaardi paigaldamine

ettevaatustEnne laienduskaardi paigaldamise alustamist lugege läbi järgmised juhised:

  • Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt läbi laienduskaardiga kaasas olnud kasutusjuhend.
  • Enne laienduskaardi paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.

Tagapaneeli ühendused

Tagapaneeli ühendused

  1. USB 2.0/1.1 port
    USB-port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks.
  2. PS/2 klaviatuuri/hiire port
    Kasutage seda porti PS/2 hiire või klaviatuuri ühendamiseks.
  3. D-Sub port
    D-Sub port toetab 15-kontaktilist D-Sub pistikut ja toetab maksimaalset eraldusvõimet 1920x1200@60 Hz
    (tegelikult toetatud eraldusvõimed sõltuvad kasutatavast monitorist). Ühendage selle pordiga monitor, mis toetab D-Sub ühendust.
  4. DVI-D port (Märkus)
    DVI-D port vastab DVI-D spetsifikatsioonile ja toetab maksimaalset eraldusvõimet 1920x1200@60 Hz
    (tegelikult toetatud eraldusvõimed sõltuvad kasutatavast monitorist). Ühendage selle pordiga monitor, mis toetab DVI-D ühendust.
  5. HDMI port

    HDMI port ühildub HDCP-ga ja toetab Dolby TrueHD ja DTS HD Master Audio formaate. See toetab ka kuni 192 KHz/16bit 8-kanalilist LPCM heliväljundit. Saate seda porti kasutada oma HDMI-d toetava monitori ühendamiseks. Maksimaalne toetatud eraldusvõime on 4096x2160@24 Hz, kuid tegelikult toetatud eraldusvõimed sõltuvad kasutatavast monitorist.
  • Kolmekordse kuva konfiguratsiooni seadistamiseks peate esmalt installima emaplaadi draiverid operatsioonisüsteemi.
  • Pärast HDMI seadme installimist veenduge, et heli taasesitusseadmena on määratud HDMI. (Elemendi nimi võib olenevalt teie operatsioonisüsteemist erineda.)
  1. USB 3.1 Gen 1 port
    USB 3.1 Gen 1 port toetab USB 3.1 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
  2. RJ-45 LAN port
    Gigabit Ethernet LAN port pakub Interneti-ühendust kuni 1 Gbps andmeedastuskiirusega. Järgnevalt on kirjeldatud LAN pordi LED-ide olekuid.
    Olek Kirjeldus Olek Kirjeldus
    Oranž 1 Gbps andmeedastuskiirus Vilgub Andmete edastamine või vastuvõtmine toimub
    Roheline 100 Mbps andmeedastuskiirus Sees Andmete edastamist või vastuvõtmist ei toimu
    Väljas 10 Mbps andmeedastuskiirus

  3. Kesk-/bassikõlari väljund (oranž)
    Kasutage seda helipesa kesk-/bassikõlarite ühendamiseks 5.1/7.1-kanalilises helikonfiguratsioonis.

  4. Tagakõlari väljund (must)
    Seda pesa saab kasutada tagakõlarite ühendamiseks 4/5.1/7.1-kanalilises helikonfiguratsioonis.

  5. Küljekõlari väljund (hall)
    Kasutage seda helipesa küljekõlarite ühendamiseks 7.1-kanalilises helikonfiguratsioonis.

  6. Liinisisend (sinine)
    Liinisisendi pesa. Kasutage seda helipesa liinisisendi seadmete jaoks, nagu optiline draiv, Walkman jne.

  7. Liiniväljund (roheline)
    Liiniväljundi pesa. Kasutage seda helipesa kõrvaklappide või 2-kanalilise kõlari jaoks. Seda pesa saab kasutada esikõlarite ühendamiseks 4/5.1/7.1-kanalilises helikonfiguratsioonis.

  8. Mikrofoni sisend (roosa)
    Mikrofoni sisendi pesa.


Lisateavet tarkvara kohta leiate GIGABYTE'i veebisaidilt.

ettevaatust

  • Tagapaneeli pistikuga ühendatud kaabli eemaldamisel eemaldage esmalt kaabel seadmest ja seejärel emaplaadilt.
  • Kaabli eemaldamisel tõmmake seda otse pistikupesast välja. Ärge kõigutage seda küljelt küljele, et vältida elektrilist lühist kaabli pistikupesas.

(Märkus)
DVI-D port ei toeta D-Sub ühendust adapteri abil.

Sisemised ühendused

Sisemised ühendused

  1. ATX_12V_2X4
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2/3
  5. SATA3 0/1/2/3/4/5
  6. M2Q_32G
  7. F_PANEL
  8. F_AUDIO
  1. SPDIF_O
  2. F_USB30
  3. F_USB1/F_USB2
  4. COM
  5. TPM
  6. CLR_CMOS
  7. BAT

ettevaatustEnne välisseadmete ühendamist lugege järgmisi juhiseid:

  • Esmalt veenduge, et teie seadmed ühilduvad ühendustega, millega soovite neid ühendada.
  • Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja oma arvuti. Seadmete kahjustamise vältimiseks ühendage toitejuhe vooluvõrgust lahti.
  • Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi pistikuga ühendatud.

1/2) ATX_12V_2X4/ATX (2x4 12 V toitepistik ja 2x12 peamine toitepistik)
Toitepistiku kasutamisega saab toiteallikas varustada piisavalt stabiilset toidet kõigile emaplaadi komponentidele. Enne toitepistiku ühendamist veenduge, et toiteallikas on välja lülitatud ja kõik seadmed on korralikult paigaldatud. Toitepistikul on lollikindel disain. Ühendage toitekaabel toitepistikuga õiges suunas. 12 V toitepistik varustab peamiselt toidet protsessorile. Kui 12 V toitepistik pole ühendatud, arvuti ei käivitu.

Laiendusnõuete täitmiseks on soovitatav kasutada toiteallikat, mis talub suurt energiatarbimist (500 W või rohkem). Kui kasutatakse toiteallikat, mis ei taga vajalikku toidet, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

Pini nr Definitsioon Pini nr Definitsioon
1 GND (ainult 2x4-pin 12 V jaoks) 5 +12 V (ainult 2x4-pin 12 V jaoks)
2 GND (ainult 2x4-pin 12 V jaoks) 6 +12 V (ainult 2x4-pin 12 V jaoks)
3 GND 7 +12 V
4 GND 8 +12 V

Pini nr Definitsioon Pini nr Definitsioon
1 3,3 V 13 3,3 V
2 3,3 V 14 -12 V
3 GND 15 GND
4 +5 V 16 PS_ON (pehme sisse/välja lülitus)
5 GND 17 GND
6 +5 V 18 GND
7 GND 19 GND
8 Toide OK 20 NC
9 5VSB (ooterežiim +5 V) 21 +5 V
10 +12 V 22 +5 V
11 +12 V (ainult 2x12-pin ATX jaoks) 23 +5 V (ainult 2x12-pin ATX jaoks)
12 3,3 V (ainult 2x12-pin ATX jaoks) 24 GND (ainult 2x12-pin ATX jaoks)

3/4) CPU_FAN/SYS_FAN1/2/3 (ventilaatori ühendused)
Kõik selle emaplaadi ventilaatori ühendused on 4-pinilised. Enamikul ventilaatori ühendustel on lollikindel sisestusdisain. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must ühendusjuhe on maandusjuhe). Kiiruse juhtimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse juhtimise disainiga. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada šassii sisse süsteemiventilaator.
CPU_FAN/SYS_FAN1/2/3 (ventilaatori ühendused)

Pini nr Definitsioon
1 GND
2 Pinge kiiruse juhtimine
3 Tundmine
4 PWM kiiruse juhtimine

ettevaatust

  • Ühendage ventilaatori kaablid kindlasti ventilaatori ühendustega, et vältida protsessori ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada protsessori kahjustusi või süsteem võib hanguda.
  • Need ventilaatori ühendused ei ole konfiguratsiooni džemprid. Ärge asetage ühenduskorki ühendustele.
  1. SATA3 0/1/2/3/4/5 (SATA 6 Gb/s ühendused)
    SATA-ühendused vastavad SATA 6 Gb/s standardile ja ühilduvad SATA 3 Gb/s ja SATA 1,5 Gb/s standardiga. Iga SATA-ühendus toetab ühte SATA-seadet.
    SATA3 0/1/2/3/4/5 (SATA 6 Gb/s ühendused)
    Pini nr Definitsioon
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND


    SATA-portide kuumühenduse lubamiseks vaadake lisateavet peatükist "BIOS-i seadistus", "Peripherals\SATA And RST Configuration".

  1. M2Q_32G (M.2 pesa 3 ühendus)
    M.2 ühendus toetab M.2 SATA SSD-sid ja M.2 PCIe SSD-sid.
    M2Q_32G (M.2 pesa 3 ühendus)
    M.2 SSD õigeks paigaldamiseks M.2 ühendusse järgige alltoodud samme.
    1. Kasutage kruvikeerajat, et lahti keerata kruvi ja mutter emaplaadilt. Leidke paigaldatava M.2 SSD jaoks õige kinnitusava ja seejärel keerake kõigepealt mutter kinni.
    2. Lükake M.2 SSD ühendusse nurga all.
    3. Vajutage M.2 SSD alla ja kinnitage see seejärel kruviga.

      Valige paigaldatava M.2 SSD jaoks õige auk ja kinnitage kruvi ja mutter uuesti.

M2Q_32G ja SATA ühenduste paigaldamise teated:
Kiibistiku pakutavate radade piiratud arvu tõttu võib SATA ühenduste saadavust mõjutada M2Q_32G ühendusse paigaldatud seadmete tüüp. M2Q_32G ühendus jagab ribalaiust SATA3 5 ühendusega. Üksikasju vaadake järgmisest tabelist.

M.2 SSD/ühenduse tüüp SATA3 0 SATA3 1 SATA3 2 SATA3 3 SATA3 4 SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
M.2 SSD pole paigaldatud

: saadaval,
: pole saadaval

  1. F_PANEL (esipaneeli ühendus)
    Ühendage toitelüliti, lähtestuslüliti, kõlar, šassii sissetungi lüliti/andur ja süsteemi oleku indikaator šassiil selle ühendusega vastavalt alltoodud pinni määrangutele. Enne kaablite ühendamist pange tähele positiivseid ja negatiivseid pinne.
    F_PANEL (esipaneeli ühendus)
  • PLED/PWR_LED (toite LED, kollane/lilla):
    Ühendatakse šassii esipaneelil oleva toite oleku indikaatoriga. LED põleb, kui süsteem töötab. LED on välja lülitatud, kui süsteem on S3/S4 unerežiimis või välja lülitatud (S5).
    Süsteemi oleku LED
    S0 Sees
    S3/S4/S5 Väljas
  • PW (toitelüliti, punane): Ühendatakse šassii esipaneelil oleva toitelülitiga. Saate konfigureerida süsteemi väljalülitamise viisi toitelüliti abil (lisateabe saamiseks vaadake peatükki "BIOS-i seadistus", "Toide").
  • SPEAK (kõlar, oranž): Ühendatakse šassii esipaneelil oleva kõlariga. Süsteem teatab süsteemi käivitamise oleku, väljastades piiksukoodi. Üks lühike piiks on kuulda, kui süsteemi käivitamisel probleeme ei tuvastata.
  • HD (kõvaketta aktiivsuse LED, sinine): Ühendatakse šassii esipaneelil oleva kõvaketta aktiivsuse LED-iga. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
  • RES (lähtestuslüliti, roheline): Ühendatakse šassii esipaneelil oleva lähtestuslülitiga. Arvuti taaskäivitamiseks vajutage lähtestuslülitit, kui arvuti hangub ja tavapärane taaskäivitamine ei õnnestu.
  • CI (šassii sissetungi ühendus, hall): Ühendatakse šassii sissetungi lüliti/anduriga šassiil, mis suudab tuvastada, kas šassii kate on eemaldatud. See funktsioon nõuab šassii koos šassii sissetungi lüliti/anduriga.
  • NC (oranž): puudub ühendus.

Esipaneeli pilt
Esipaneeli disain võib šassiidel erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta tööoleku LED-ist, kõlarist jne. Kui ühendate oma šassii esipaneeli mooduli selle pesaga, veenduge, et juhtmete ja kontaktide vastavus oleks õige.

  1. F_AUDIO (esipaneeli helipesa)
    Esipaneeli helipesa toetab Intel High Definition heli (HD) ja AC'97 heli. Võite ühendada oma šassii esipaneeli helimooduli selle pesaga. Veenduge, et mooduli pistiku juhtmete vastavus ühtiks emaplaadi pesa kontaktide vastavusega. Mooduli pistiku ja emaplaadi pesa vale ühendus võib seadme töövõimetuks muuta või seda isegi kahjustada.
    Esipaneeli helipesa

    HD-esipaneeli heli jaoks:

    Kontakti nr. Definitsioon
    1 MIC2_L
    2 GND
    3 MIC2_R
    4 NC
    5 LINE2_R
    6 Sense
    7 FAUDIO_JD
    8 No Pin
    9 LINE2_L
    10 Sense

    AC'97 esipaneeli heli jaoks:

    Kontakti nr. Definitsioon
    1 MIC
    2 GND
    3 MIC Power
    4 NC
    5 Line Out (R)
    6 NC
    7 NC
    8 No Pin
    9 Line Out (L)
    10 NC

    • Esipaneeli helipesa toetab vaikimisi HD-heli.
    • Helisignaalid on samaaegselt olemas nii esi- kui ka tagapaneeli heliühendustes.
    • Mõned šassiid pakuvad esipaneeli helimoodulit, millel on iga juhtme küljes eraldi pistikud, mitte ühtne pistik. Kui soovite teavet erineva juhtmete vastavusega esipaneeli helimooduli ühendamise kohta, võtke ühendust šassii tootjaga.
  1. SPDIF_O (S/PDIF-väljundi pesa)
    See pesa toetab digitaalset S/PDIF-väljundit ja ühendab S/PDIF-digitaalse helikaabli (millega varustavad laienduskaardid) digitaalse heli väljastamiseks emaplaadilt teatud laienduskaartidele, nagu graafikakaardid ja helikaardid. Näiteks võivad mõned graafikakaardid nõuda, et kasutaksite S/PDIF-digitaalset helikaablit digitaalse heli väljastamiseks emaplaadilt graafikakaardile, kui soovite ühendada HDMI-ekraani graafikakaardiga ja soovite, et HDMI-ekraanilt väljastataks samal ajal digitaalset heli. Teavet S/PDIF-digitaalse helikaabli ühendamise kohta leiate oma laienduskaardi kasutusjuhendist.
    S/PDIF-väljundi pesa
    Kontakti nr. Definitsioon
    1 SPDIFO
    2 GND
  1. F_USB30 (USB 3.1 Gen 1 pesa)
    Pesa vastab USB 3.1 Gen 1 ja USB 2.0 spetsifikatsioonidele ning suudab pakkuda kahte USB-porti. Kahe USB 3.1 Gen 1 porti pakkuva valikulise 3,5-tollise esipaneeli ostmiseks võtke ühendust kohaliku edasimüüjaga.
    USB 3.1 Gen 1 pesa
    Kontakti nr. Definitsioon Kontakti nr. Definitsioon
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND 1
    7 GND 17 SSRX2+ F
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 No Pin

    EttevaatustEnne USB-klambri paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB-klambri kahjustamist.

  1. F_USB1/F_USB2 (USB 2.0/1.1 pesad)
    Pesad vastavad USB 2.0/1.1 spetsifikatsioonidele. Iga USB-pesa suudab pakkuda kahte USB-porti valikulise USB-klambri kaudu. Valikulise USB-klambri ostmiseks võtke ühendust kohaliku edasimüüjaga.
    USB 2.0/1.1 pesad
    Kontakti nr. Definitsioon Kontakti nr. Definitsioon
    1 Power (5V) 6 USB DY+
    2 Power (5V) 7 GND
    3 USB DX- 8 GND
    4 USB DY- 9 No Pin
    5 USB DX+ 10 NC

    Ettevaatust

  • Ärge ühendage IEEE 1394 klambri (2x5-kontaktiline) kaablit USB 2.0/1.1 pesasse.
  • Enne USB-klambri paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB-klambri kahjustamist.
  1. COM (jadapordi pesa)
    COM-pesa suudab pakkuda ühte jadaporti valikulise COM-pordikaabli kaudu. Valikulise COM-pordikaabli ostmiseks võtke ühendust kohaliku edasimüüjaga.
    Jadapordi pesa
    Kontakti nr. Definitsioon Kontakti nr. Definitsioon
    1 NDCD- 6 NDSR-
    2 NSIN 7 NRTS-
    3 NSOUT 8 NCTS-
    4 NDTR- 9 NRI-
    5 GND 10 No Pin
  1. TPM (Trusted Platform Module pesa)
    Võite ühendada selle pesaga TPM-i (Trusted Platform Module).
    TPM-i pesa
    Kontakti nr. Definitsioon Kontakti nr. Definitsioon
    1 LCLK 11 LAD0
    2 GND 12 GND S
    3 LFRAME 13 NC
    4 No Pin 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 S 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. CLR_CMOS (Clear CMOS Jumper)
    Kasutage seda džemprit BIOS-i konfiguratsiooni kustutamiseks ja CMOS-i väärtuste tehase vaikeseadetele lähtestamiseks. CMOS-i väärtuste kustutamiseks puudutage metallist esemega, näiteks kruvikeerajaga, mõlemat kontakti mõne sekundi jooksul.
    Normaalne Avatud: normaalne
    Tühjenda CMOS-i väärtused Lühis: tühjendage CMOS-i väärtused

    Ettevaatust

    • Enne CMOS-i väärtuste tühjendamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast.
    • Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse, et laadida tehase vaikeseaded (valige Load Optimized Defaults (laadi optimeeritud vaikeseaded)) või konfigureerige BIOS-i sätted käsitsi (BIOS-i konfiguratsioonide kohta vaadake peatükki "BIOS-i seadistus").
  1. BAT (aku)
    Aku varustab toidet, et säilitada väärtusi (nagu BIOS-i konfiguratsioonid, kuupäev ja kellaaja teave) CMOS-is, kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele, vastasel juhul ei pruugi CMOS-i väärtused olla täpsed või võivad kaduda.
    CMOS-i väärtused saate tühjendada, eemaldades aku:
    Aku
    1. Lülitage arvuti välja ja eemaldage toitejuhe.
    2. Eemaldage aku ettevaatlikult akupesast ja oodake üks minut. (Või kasutage metallist eset, näiteks kruvikeerajat, et puudutada akupesa positiivseid ja negatiivseid klemme, muutes need 5 sekundiks lühiseks.)
    3. Asetage aku tagasi.
    4. Ühendage toitejuhe ja taaskäivitage arvuti.

Ettevaatust

  • Enne aku vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
  • Vahetage aku samaväärse vastu. Vale mudeliga aku vahetamisel on plahvatusoht.
  • Kui te ei suuda akut ise vahetada või olete aku mudeli osas ebakindel, võtke ühendust ostukoha või kohaliku edasimüüjaga.
  • Aku paigaldamisel pange tähele aku positiivse (+) ja negatiivse (-) külje suunda (positiivne külg peaks olema ülespoole).
  • Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

BIOS-i seadistamine

BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid emaplaadil olevasse CMOS-i. Selle peamised funktsioonid on süsteemi käivitamisel Power-On Self-Test (POST) läbiviimine, süsteemiparameetrite salvestamine ja operatsioonisüsteemi laadimine jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhikonfiguratsiooni seadeid või aktiveerida teatud süsteemi funktsioone. Kui toide on välja lülitatud, varustab emaplaadil olev aku CMOS-i vajaliku toitega, et hoida konfiguratsiooniväärtused CMOS-is. BIOS-i seadistusprogrammile juurdepääsuks vajutage toite sisselülitamisel POST-i ajal klahvi <Delete>. BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flashi või @BIOS utiliiti.

  • Q-Flash võimaldab kasutajal kiiresti ja lihtsalt uuendada või varundada BIOS-i ilma operatsioonisüsteemi sisenemata.
  • @BIOS on Windowsi-põhine utiliit, mis otsib ja laadib Internetist alla BIOS-i uusima versiooni ning uuendab BIOS-i.

ettevaatust

  • Kuna BIOS-i vilkumine on potentsiaalselt riskantne, siis kui teil ei esine BIOS-i praeguse versiooni kasutamisel probleeme, on soovitatav BIOS-i mitte vilkuda. BIOS-i vilkumisel tehke seda ettevaatusega. Puudulik BIOS-i vilkumine võib põhjustada süsteemi talitlushäireid.
  • Soovitatav on mitte muuta vaikesätteid (kui teil pole vaja), et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. Seadete ebapiisav muutmine võib põhjustada süsteemi käivitamise ebaõnnestumise. Sel juhul proovige CMOS-i väärtused kustutada ja lähtestada plaat vaikeväärtustele. (Vaadake selle peatüki jaotist "Load Optimized Defaults" või aku/CMOS-i hüppaja tutvustusi, et teada saada, kuidas CMOS-i väärtusi kustutada.)

Käivituskuva

Arvuti käivitamisel ilmub järgmine käivituslogo ekraan. (Näidis BIOS-i versioon: F1a)
Käivituskuva
On kaks erinevat BIOS-i režiimi, nagu allpool, ja te saate kasutada klahvi <F2>, et kahe režiimi vahel vahetada. Classic Setup režiim pakub üksikasjalikke BIOS-i seadeid. Saate kasutada klaviatuuril olevat nooleklahve, et liikuda üksuste vahel ja vajutada <Enter>, et aktsepteerida või siseneda alammenüüsse. Või saate kasutada hiirt, et valida soovitud üksus. Easy Mode võimaldab kasutajatel kiiresti vaadata oma praegust süsteemiinfot või teha optimaalse jõudluse saavutamiseks kohandusi. Easy Mode'is saate hiirt kasutada, et liikuda läbi konfiguratsioonipunktide.

  • Kui süsteem ei ole tavapäraselt stabiilne, valige süsteemi vaikeväärtuste seadmiseks üksus Load Optimized Defaults.
  • Selles peatükis kirjeldatud BIOS-i seadistusmenüüd on ainult viitamiseks ja võivad erineda BIOS-i versiooni järgi.

M.I.T.

M.I.T.
ettevaatustKas süsteem töötab stabiilselt teie tehtud ülekiirenduse/ülepinge seadistustega, sõltub teie süsteemi üldisest konfiguratsioonist. Vale ülekiirendus/ülepinge võib kahjustada protsessorit, kiibistikku või mälu ja vähendada nende komponentide kasutusiga. See leht on mõeldud ainult edasijõudnutele ja me soovitame teil mitte muuta vaikesätteid, et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. (Seadete ebapiisav muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, tühjendage CMOS-i väärtused ja lähtestage plaat vaikeväärtustele.)

  • Täpsemad sageduse seaded
    Host Clock Value (Hosti taktsageduse väärtus)
    Kuvab praegust hosti taktsagedust.
    Graafika Slice RatioGraphics Slice Ratio (Märkus)
    Võimaldab teil määrata Graphics Slice Ratio (Graafika segmendi suhe).
    Graphics UnSlice Ratio Graphics UnSlice Ratio (Märkus)
    Võimaldab teil määrata Graphics UnSlice Ratio (Graafika segmendi vastandsuhe).
    CPU Clock Ratio CPU Clock Ratio (Protsessori taktsageduse suhe)
    Võimaldab teil muuta installitud protsessori taktsageduse suhet. Reguleeritav vahemik sõltub installitud protsessorist.
    CPU Frequency CPU Frequency (Protsessori sagedus)
    Kuvab praegust töötavat protsessori sagedust.
  • Täpsemad protsessori tuuma seaded
    CPU Clock Ratio, CPU Frequency CPU Clock Ratio (Protsessori taktsageduse suhe), CPU Frequency (Protsessori sagedus)
    Ülaltoodud seaded on sünkroonsed täpsemate sageduse seadete menüüs olevate samade üksustega.
    AVX Offset AVX Offset (Märkus)
    AVX nihe on AVX suhte negatiivne nihe.
    Uncore Ratio Uncore Ratio (Tuuma suhe)
    Võimaldab teil määrata protsessori tuuma suhte. Reguleeritav vahemik sõltub kasutatavast protsessorist.
    Uncore Frequency Uncore Frequency (Tuuma sagedus)
    Kuvab praegust protsessori tuuma sagedust.
    CPU Flex Ratio Override CPU Flex Ratio Override (Protsessori paindliku suhte ülekirjutamine)
    Lubab või keelab protsessori paindliku suhte. Protsessori maksimaalne taktsageduse suhe põhineb protsessori paindliku suhte sätete väärtusel, kui protsessori taktsageduse suhteks on määratud Auto. (Vaikimisi: keelatud)
    CPU Flex Ratio Settings CPU Flex Ratio Settings (Protsessori paindliku suhte seaded)
    Võimaldab teil määrata protsessori paindliku suhte. Reguleeritav vahemik võib protsessoriti erineda.
    Intel(R) Turbo Boost Technology Intel(R) Turbo Boost Technology (Märkus)
    Võimaldab teil määrata, kas lubada Intel ® protsessori Turbo Boost tehnoloogiat. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    Turbo Ratio Turbo Ratio (Märkus)
    Võimaldab teil määrata protsessori turbosuhted erinevatele aktiivsete tuumade arvudele. Auto määrab protsessori turbosuhted vastavalt protsessori spetsifikatsioonidele. (Vaikimisi: Auto)
    Power Limit TDP (Watts) / Power Limit Time Power Limit TDP (Watts) / Power Limit Time (Võimsuse piirang TDP (vatid) / Võimsuse piirangu aeg)
    Võimaldab teil määrata protsessori Turbo režiimi võimsuse piirangu ja kui kaua kulub määratud võimsuse piirangul töötamiseks. Kui määratud väärtus ületatakse, vähendab protsessor võimsuse vähendamiseks automaatselt tuuma sagedust. Auto määrab voolupiirangu vastavalt protsessori spetsifikatsioonidele. (Vaikimisi: Auto)
    Core Current Limit (Amps) Core Current Limit (Amps) (Tuuma voolu piirang (amprid))
    Võimaldab teil määrata protsessori Turbo režiimi voolupiirangu. Kui protsessori vool ületab määratud voolupiirangut, vähendab protsessor voolu vähendamiseks automaatselt tuuma sagedust. Auto määrab võimsuse piirangu vastavalt protsessori spetsifikatsioonidele. (Vaikimisi: Auto)
    No. of CPU Cores Enabled No. of CPU Cores Enabled (Märkus)
    Võimaldab teil valida, mitu protsessori tuuma lubada Intel ® mitmetuumalises protsessoris (protsessori tuumade arv võib protsessoriti erineda). Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    Hyper-Threading TechnologyHyper-Threading Technology (Hüperhargtöötluse tehnoloogia) (Märkus)
    Võimaldab teil määrata, kas lubada mitmelõimelist tehnoloogiat, kui kasutate Inteli toetab seda funktsiooni. See funktsioon töötab ainult operatsioonisüsteemide puhul, mis toetavad mitme protsessori režiimi.
    Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    Intel(R) Speed Shift Technology Intel(R) Speed Shift Technology (Intel ® Speed Shift Technology)
    Lubab või keelab Intel ® Speed Shift Technology (kiiruse nihke tehnoloogia). Selle funktsiooni lubamine võimaldab protsessoril kiiremini suurendada oma töösagedust ja seejärel parandab süsteemi reageerimisvõimet. (Vaikimisi: keelatud)
    CPU Enhanced Halt (C1E) CPU Enhanced Halt (C1E) (Märkus)
    Lubab või keelab Intel ® CPU Enhanced Halt (C1E) funktsiooni, mis on protsessori energiasäästu funktsioon süsteemi seiskamise olekus. Kui see on lubatud, vähendatakse protsessori tuuma sagedust ja pinget süsteemi seiskamise olekus, et vähendada energiatarbimist. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    C3 State Support C3 State Support (Märkus)
    Võimaldab teil määrata, kas lasta protsessoril siseneda C3 režiimi süsteemi seiskamise olekus. Kui see on lubatud, vähendatakse protsessori tuuma sagedust ja pinget süsteemi seiskamise olekus, et vähendada energiatarbimist.
    C3 olek on C1-st täiustatud energiasäästu olek. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    C6/C7 State Support C6/C7 State Support (Märkus 1)
    Võimaldab teil määrata, kas lasta protsessoril siseneda C6/C7 režiimi süsteemi seiskamise olekus. Kui see on lubatud, vähendatakse protsessori tuuma sagedust ja pinget süsteemi seiskamise olekus, et vähendada energiatarbimist.
    C6/C7 olek on C3-st täiustatud energiasäästu olek. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    C8 State Support C8 State Support (Märkus 1)
    Võimaldab teil määrata, kas lasta protsessoril siseneda C8 režiimi süsteemi seiskamise olekus. Kui see on lubatud, vähendatakse protsessori tuuma sagedust ja pinget süsteemi seiskamise olekus, et vähendada energiatarbimist. C8 olek on C6/C7-st täiustatud energiasäästu olek. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    Package C State Limit Package C State Limit (Märkus 1)
    Võimaldab teil määrata protsessori C-oleku piirangu. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    CPU Thermal Monitor CPU Thermal Monitor (Märkus 1)
    Lubab või keelab Intel ® Thermal Monitor funktsiooni, mis on protsessori ülekuumenemise kaitse funktsioon. Kui see on lubatud, vähendatakse protsessori tuuma sagedust ja pinget, kui protsessor on ülekuumenenud. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    CPU EIST Function CPU EIST Function (Märkus 1)
    Lubab või keelab Enhanced Intel ® Speed Step Technology (EIST). Sõltuvalt protsessori koormusest võib Intel EIST tehnoloogia dünaamiliselt ja tõhusalt alandada protsessori pinget ja tuuma sagedust, et vähendada keskmist energiatarbimist ja soojuse tootmist. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    Voltage Optimization Voltage Optimization (Pinge optimeerimine)
    Võimaldab teil määrata, kas lubada pinge optimeerimist energiatarbimise vähendamiseks. (Vaikimisi: keelatud)
    RSR RSR Võimaldab teil määrata, kas automaatselt alandada protsessori turbosuhet, kui protsessori pinge/temperatuur on liiga kõrge. (Vaikimisi: lubatud)
    Hardware Prefetcher Hardware Prefetcher (Riistvara eelotsija)
    Võimaldab teil määrata, kas lubada riistvara eelotsijat, et eelotsida andmeid ja juhiseid mälust vahemällu. (Vaikimisi: lubatud)
    Adjacent Cache Line Prefetch Adjacent Cache Line Prefetch (Kõrvuti asuva vahemälu rea eelotsing)
    Võimaldab teil määrata, kas lubada külgneva vahemälu rea eelotsingu mehhanismi, mis võimaldab protsessoril hankida taotletud vahemälu rea ja ka järgneva vahemälu rea. (Vaikimisi: lubatud)
    Extreme Memory Profile (X.M.P.) Extreme Memory Profile (X.M.P.) (Märkus 2)
    Võimaldab BIOS-el lugeda XMP mälumooduli(te) SPD andmeid, et suurendada mälujõudlust, kui see on lubatud.
    Disabled (Keelatud) Keelab selle funktsiooni. (Vaikimisi)
    Profile1 Kasutab profiili 1 sätteid.
    Profile2 (Märkus 2) Kasutab profiili 2 sätteid.
    System Memory Multiplier System Memory Multiplier (Süsteemimälu korrutaja)
    Võimaldab teil määrata süsteemimälu korrutaja. Auto määrab mälu korrutaja vastavalt mälu SPD andmetele. (Vaikimisi: Auto)
    Memory Odd Ratio (100/133 or 200/266) Memory Odd Ratio (100/133 or 200/266) (Mälu paaritu suhe (100/133 või 200/266))
    Lubatud võimaldab Qclk-l töötada paaritu sagedusega. (Vaikimisi: Auto)
    Memory Frequency (MHz) Memory Frequency (MHz) (Mälu sagedus (MHz))
    Esimene mälu sageduse väärtus on kasutatava mälu normaalne töösagedus; teine on mälu sagedus, mida automaatselt reguleeritakse vastavalt süsteemimälu korrutaja sätetele.
  • Täpsemad mälu seaded
    Extreme Memory Profile (X.M.P.) (Note ), System Memory Multiplier, Extreme Memory Profile (X.M.P.) (Märkus ), System Memory Multiplier (Süsteemimälu korrutaja), Memory Odd Ratio(100/133 or 200/266) (Mälu paaritu suhe (100/133 või 200/266)), Memory Frequency(Mhz) (Mälu sagedus (Mhz))
    Ülaltoodud seaded on sünkroonsed täpsemate sageduse seadete menüüs olevate samade üksustega.
    Memory Boot Mode Memory Boot Mode (Mälu käivitusrežiim) (Märkus)
    Pakub mälu tuvastamise ja treenimise meetodeid.
    AutoAuto (Auto) Laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi)
    NormalNormal (Normaalne) BIOS teostab automaatselt mälu treenimise. Pange tähele, et kui süsteem muutub ebastabiilseks või ei käivitu, proovige tühjendada CMOS-i väärtused ja lähtestada plaat vaikeväärtustele. (Vaadake patarei/CMOS-i džemperi tutvustusi, kuidas CMOS-i väärtusi tühjendada.)
    Enable Fast BootEnable Fast Boot (Kiire käivitamise lubamine) Jätke mälu tuvastamine ja treenimine mõnede konkreetsete kriteeriumide korral kiirema mälu käivitamise jaoks vahele.
    Disable Fast BootDisable Fast Boot (Kiire käivitamise keelamine) Tuvastage ja treenige mälu iga käivitamise korral.

    Mälu parandamise seadedMemory Enhancement Settings
    Pakub mitmeid mälu jõudluse parandamise sätteid: Normal (põhiline jõudlus), Relax OC, Enhanced Stability ja Enhanced Performance. (Vaikimisi: Normal)
    Mälu ajastuse režiim Memory Timing Mode
    Manual ja Advanced Manual võimaldavad konfigureerida Memory Multiplier Tweakeri, Channel Interleavingi, Rank Interleavingi ja allpool olevaid mälu ajastusätteid. Valikud on: Auto (vaikimisi), Manual, Advanced Manual.
    Profiili DDR pinge Profile DDR Voltage
    Kui kasutate mitte-XMP mälumoodulit või Extreme Memory Profile (X.M.P.) on seatud olekule Disabled, kuvatakse väärtus vastavalt teie mälu spetsifikatsioonile. Kui Extreme Memory Profile (X.M.P.) on seatud olekule Profile1 või Profile2, kuvatakse väärtus vastavalt XMP mälu SPD andmetele.
    Mälu kordaja täiustaja Memory Multiplier Tweaker
    Pakub erinevaid mälu automaatse häälestuse tasemeid. (Vaikimisi: Auto)
    Kanali põimimine Channel Interleaving
    Lülitab sisse või välja mälu kanali põimimise. Sisselülitatud võimaldab süsteemil samaaegselt kasutada mälu erinevaid kanaleid, et suurendada mälu jõudlust ja stabiilsust. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    Aste põimimine Rank Interleaving
    Lülitab sisse või välja mälu astme põimimise. Sisselülitatud võimaldab süsteemil samaaegselt kasutada mälu erinevaid astmeid, et suurendada mälu jõudlust ja stabiilsust. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)

  • Channel A/B Memory Sub Timings
    See alammenüü pakub mälu ajastusätteid iga mälu kanali jaoks. Vastavad ajastussätete ekraanid on konfigureeritavad ainult siis, kui Memory Timing Mode on seatud olekule Manual või Advanced Manual. Märkus: Teie süsteem võib muutuda ebastabiilseks või ei pruugi pärast mälu ajastuse muudatuste tegemist käivituda. Kui see juhtub, lähtestage plaat vaikeväärtustele, laadides optimeeritud vaikesätted või tühjendades CMOS-i väärtused.

  • Advanced Voltage Settings

  • Advanced Power Settings
    CPU Vcore Loadline kalibreerimine CPU Vcore Loadline Calibration
    Võimaldab konfigureerida Load-Line Calibration CPU Vcore pingele. Kõrgema taseme valimine hoiab CPU Vcore pinge BIOS-is seatud pingega raske koormuse korral paremini kooskõlas. Auto laseb BIOS-el selle sätte automaatselt konfigureerida ja seab pinge vastavalt Inteli spetsifikatsioonidele. (Vaikimisi: Auto)
    VAXG Loadline kalibreerimine VAXG Loadline Calibration
    Võimaldab konfigureerida Load-Line Calibration CPU VAXG pingele. Kõrgema taseme valimine hoiab CPU VAXG pinge BIOS-is seatud pingega raske koormuse korral paremini kooskõlas. Auto laseb BIOS-el selle sätte automaatselt konfigureerida ja seab pinge vastavalt Inteli spetsifikatsioonidele. (Vaikimisi: Auto)

  • CPU Core Voltage Control
    See jaotis pakub CPU pinge juhtimise valikuid.

  • Chipset Voltage Control
    See jaotis pakub kiibistiku pinge juhtimise valikuid.

  • DRAM Voltage Control
    See jaotis pakub mälu pinge juhtimise valikuid.

  • PC Health Status
    Lähtesta korpuse avamise olekReset Case Open Status

    Disabled Säilitab või tühjendab eelmise šassii sissetungi oleku kirje. (Vaikimisi)
    Enabled Tühjendab eelmise šassii sissetungi oleku kirje ja väli Case Open näitab järgmisel käivitamisel "No" (ei).

    Korpuse avamine Case Open
    Kuvab emaplaadi CI päise külge kinnitatud šassii sissetungi tuvastamise seadme tuvastamise olekut. Kui süsteemi šassii kate on eemaldatud, näitab see väli "Yes" (jah), vastasel juhul näitab see "No" (ei). Šassii sissetungi oleku kirje tühjendamiseks seadke Reset Case Open Status olekule Enabled, salvestage sätted CMOS-i ja taaskäivitage süsteem.
    CPU Vcore/CPU VCCSA/DRAM Channel A/B Pinge/+3.3V/+5V/+12V/CPU VAXG CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Kuvab praeguseid süsteemi pingeid.

  • Miscellaneous Settings
    Max Link SpeedMax Link Speed
    Võimaldab seada PCI Express pesade töörežiimi Gen 1, Gen 2 või Gen 3. Tegelik töörežiim sõltub iga pesa riistvaraspetsifikatsioonist. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
    3DMark01 täiustus 3DMark01 Enhancement
    Võimaldab teil kindlaks määrata, kas täiustada mõnda pärandvara jõudlust. (Vaikimisi: Disabled)

  • Smart Fan 5 Settings
    Monitor Monitor
    Võimaldab valida sihtmärgi, mida jälgida, ja teha täiendavaid kohandusi. (Vaikimisi: CPU FAN)
    Ventilaatori kiiruse juhtimine Fan Speed Control
    Võimaldab teil kindlaks määrata, kas lubada ventilaatori kiiruse juhtimise funktsioon ja reguleerida ventilaatori kiirust.

    Normal Võimaldab ventilaatoril töötada erinevatel kiirustel vastavalt temperatuurile. Saate ventilaatori kiirust reguleerida System Information Vieweriga vastavalt oma süsteemi nõuetele. (Vaikimisi)
    Silent Võimaldab ventilaatoril töötada aeglasel kiirusel.
    Manual Võimaldab ventilaatori kiirust juhtida kõvera graafikul.
    Full Speed Võimaldab ventilaatoril töötada täiskiirusel.

    Ventilaatori juhtimise temperatuuri sisend Fan Control Use Temperature Input
    Võimaldab valida ventilaatori kiiruse juhtimise jaoks võrdlustemperatuuri.
    Temperatuuri intervall Temperature Interval
    Võimaldab valida temperatuuri intervalli ventilaatori kiiruse muutmiseks.
    Ventilaatori juhtimisrežiim Fan Control Mode

    Auto Laseb BIOS-il automaatselt tuvastada installitud ventilaatori tüübi ja seab optimaalse juhtimisrežiimi. (Vaikimisi)
    Voltage Pinge režiimi soovitatakse 3-kontaktilise ventilaatori jaoks.
    PWM PWM režiimi soovitatakse 4-kontaktilise ventilaatori jaoks.

Temperatuur Temperature
Kuvab valitud sihtala praegust temperatuuri.
Ventilaatori kiirus Fan Speed
Kuvab praeguseid ventilaatori kiirusi.
Temperatuuri hoiatuse juhtimine Temperature Warning Control
Seab temperatuuri hoiatusläve. Kui temperatuur ületab läve, annab BIOS hoiatussignaali. Valikud on: Disabled (vaikimisi), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Ventilaatori rikke hoiatus Fan Fail Warning
Võimaldab süsteemil anda hoiatussignaali, kui ventilaator pole ühendatud või kui see ebaõnnestub. Kontrollige ventilaatori seisukorda või ventilaatori ühendust, kui see juhtub. (Vaikimisi: Disabled)

(Note)
See üksus on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni. Lisateavet Intel ® CPU-de ainulaadsete funktsioonide kohta leiate Inteli veebisaidilt.
(Note 1)
See üksus on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni. Lisateavet Intel ® CPU-de ainulaadsete funktsioonide kohta leiate Inteli veebisaidilt.
(Note 2)
See üksus on olemas ainult siis, kui installite CPU ja mälumooduli, mis toetavad seda funktsiooni.

Süsteem

Süsteem
See jaotis sisaldab teavet teie emaplaadi mudeli ja BIOS-i versiooni kohta. Samuti saate valida BIOS-i poolt kasutatava vaikelkeele ja määrata süsteemi aja käsitsi.
Juurdepääsu tase
Kuvab praeguse juurdepääsu taseme sõltuvalt kasutatava paroolikaitse tüübist. (Kui parooli pole määratud, kuvatakse vaikimisi Administraator.) Administraatori tase võimaldab teil muuta kõiki BIOS-i sätteid; kasutaja tase võimaldab teil muuta ainult teatud BIOS-i sätteid, kuid mitte kõiki.
Süsteemi keel
Valib BIOS-i poolt kasutatava vaikekeele.
Süsteemi kuupäev
Määrab süsteemi kuupäeva. Kuupäeva formaat on nädal (ainult lugemiseks), kuu, päev ja aasta. Kasutage <Enter>, et lülituda kuu, päeva ja aasta väljade vahel ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>.
Süsteemi aeg
Määrab süsteemi aja. Aja formaat on tund, minut ja sekund. Näiteks 1 p.m. on 13:00:00. Kasutage <Enter>, et lülituda tunni, minuti ja sekundi väljade vahel ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>.

BIOS

BIOS
Bootup NumLock State
Lülitab sisse või välja Numlocki funktsiooni klaviatuuri numbrilisel klahvistikul pärast POST-i. (Vaikimisi: Sees)
Security Option
Määrab, kas parool on vajalik iga kord, kui süsteem käivitub, või ainult siis, kui sisestate BIOS Setup-i. Pärast selle üksuse konfigureerimist määrake parool(id) üksuse Administrator Password/User Password all.

Setup Parool on vajalik ainult BIOS Setup programmi sisenemiseks.
Süsteem Parool on vajalik süsteemi käivitamiseks ja BIOS Setup programmi sisenemiseks. (Vaikimisi)

Full Screen LOGO Show
Võimaldab teil määrata, kas süsteemi käivitamisel kuvatakse GIGABYTE Logo. Keelatud jätab GIGABYTE Logo süsteemi käivitamisel vahele. (Vaikimisi: Lubatud)
Boot Option Priorities
Määrab saadaolevate seadmete üldise käivitusjärjekorra. GPT-vormingut toetavad eemaldatavad salvestusseadmed on käivitusseadmete loendis eesliitega "UEFI:". GPT-partitsioneerimist toetavast operatsioonisüsteemist käivitamiseks valige seade, millel on eesliide "UEFI:".
Või kui soovite installida GPT-partitsioneerimist toetavat operatsioonisüsteemi, näiteks Windows 7 64-bitine, valige optiline draiv, mis sisaldab Windows 7 64-bitist installiketast ja millel on eesliide "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Määrab käivitusjärjekorra konkreetse seadme tüübi jaoks, näiteks kõvakettad, optilised draivid, disketiseadmed ja seadmed, mis toetavad funktsiooni Boot from LAN jne. Ühendatud sama tüüpi seadmete esitamiseks sisestage alammenüüsse sellel üksusel <Enter>. See üksus on olemas ainult siis, kui selle tüübi jaoks on installitud vähemalt üks seade.
Fast Boot
Lülitab sisse või välja Fast Boot'i, et lühendada OS-i käivitusprotsessi. Ultra Fast pakub kiireimat käivituskiirust. (Vaikimisi: Keelatud)
SATA Support

All Sata Devices Kõik SATA seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)
Last Boot HDD Only Välja arvatud eelmine käivitusdraiv, on kõik SATA seadmed keelatud enne OS-i käivitusprotsessi lõpuleviimist.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
VGA Support
Võimaldab teil valida, millist tüüpi operatsioonisüsteemi käivitada.

Auto Lubab ainult pärandvaliku ROM-i.
EFI Driver Lubab EFI valiku ROM-i. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
USB Support

Disabled Kõik USB-seadmed on keelatud enne OS-i käivitusprotsessi lõpuleviimist.
Full Initial Kõik USB-seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed.
Partial Initial Osa USB-seadmeid on keelatud enne OS-i käivitusprotsessi lõpuleviimist. (Vaikimisi)

See funktsioon on keelatud, kui Fast Boot on seatud väärtusele Ultra Fast.
PS2 Devices Support

Disabled Kõik PS/2 seadmed on keelatud enne OS-i käivitusprotsessi lõpuleviimist.
Enabled Kõik PS/2 seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled. See funktsioon on keelatud, kui Fast Boot on seatud väärtusele Ultra Fast.
NetWork Stack Driver Support

Disabled Keelab võrgust käivitamise. (Vaikimisi)
Enabled Lubab võrgust käivitamise.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
Next Boot After AC Power Loss

Normal Boot Lubab tavapärase käivitamise pärast vahelduvvoolu taastumist. (Vaikimisi)
Fast Boot Säilitab Fast Boot sätted pärast vahelduvvoolu taastumist.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
Mouse Speed
Võimaldab teil määrata hiirekursori liikumiskiiruse. (Vaikimisi: 1 X)
Windows 8/10 Features
Võimaldab teil valida installitava operatsioonisüsteemi. (Vaikimisi: Other OS)
CSM Support
Lülitab sisse või välja UEFI CSM (Compatibility Support Module), et toetada pärand-PC käivitusprotsessi.

Enabled Lubab UEFI CSM-i. (Vaikimisi)
Disabled Keelab UEFI CSM-i ja toetab ainult UEFI BIOS-i käivitusprotsessi.

See üksus on konfigureeritav ainult siis, kui Windows 8/10 Features on seatud väärtusele Windows 8/10 või Windows 8/10 WHQL.
LAN PXE Boot Option ROM
Võimaldab teil valida, kas lubada LAN-kontrolleri pärandvaliku ROM-i. (Vaikimisi: Keelatud)
See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.
Storage Boot Option Control
Võimaldab teil valida, kas lubada salvestusseadme kontrolleri UEFI või pärandvaliku ROM-i.

Do not launch Keelab valiku ROM-i.
Legacy Lubab ainult pärandvaliku ROM-i. (Vaikimisi)
UEFI Lubab ainult UEFI valiku ROM-i.

See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.
Other PCI devices
Võimaldab teil valida, kas lubada PCI seadme kontrolleri (muu kui LAN, salvestusseade ja graafikakontroller) UEFI või pärandvaliku ROM-i.

Do not launch Keelab valiku ROM-i.
Legacy Lubab ainult pärandvaliku ROM-i.
UEFI Lubab ainult UEFI valiku ROM-i. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.
Administrator Password
Võimaldab teil konfigureerida administraatori parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teil palutakse parool kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS Setup-i sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Erinevalt kasutaja paroolist võimaldab administraatori parool teil muuta kõiki BIOS-i sätteid.
User Password
Võimaldab teil konfigureerida kasutaja parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teil palutakse parool kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS Setup-i sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Kasutaja parool võimaldab teil aga muuta ainult teatud BIOS-i sätteid, kuid mitte kõiki.
Parooli tühistamiseks vajutage parooliüksusel <Enter> ja kui teilt parooli küsitakse, sisestage kõigepealt õige parool. Kui teilt küsitakse uut parooli, vajutage <Enter> ilma parooli sisestamata. Kinnitamiseks vajutage uuesti <Enter>.
MÄRKUS: Enne kasutajaparooli määramist määrake kindlasti esmalt administraatori parool.

Lisaseadmed

Lisaseadmed
Ambient LED
Võimaldab sisse või välja lülitada sisseehitatud heli LED-funktsiooni. (Vaikimisi: sees)
Intel Platform Trust Technology (PTT)
Võimaldab sisse või välja lülitada Intel ® PTT tehnoloogia. (Vaikimisi: keelatud)
SW Guard Extensions (SGX)
Võimaldab sisse või välja lülitada Intel ® Software Guard Extensions tehnoloogia. See funktsioon võimaldab seaduslikul tarkvaral töötada turvalises keskkonnas ja kaitseb tarkvara pahatahtliku tarkvara rünnakute eest. Valik Software Controlled (tarkvara kontrollitud) võimaldab teil seda funktsiooni lubada või keelata Inteli pakutava rakendusega. (Vaikimisi: tarkvara kontrollitud)
OffBoard SATA Controller Configuration
Kuvab teavet teie M.2 PCIe SSD kohta, kui see on installitud.

  • Trusted Computing
    Võimaldab sisse või välja lülitada Trusted Platform Module (TPM).
  • Super IO Configuration
    Serial Port
    Võimaldab sisse või välja lülitada sisseehitatud jadapordi. (Vaikimisi: lubatud)
  • Intel(R) Bios Guard Technology
    Võimaldab sisse või välja lülitada Intel ® BIOS Guard funktsiooni, mis kaitseb BIOS-i pahatahtlike rünnakute eest.
  • Network Stack Configuration
    Network Stack
    Keelab või võimaldab käivitamise võrgust GPT-vormingus OS-i installimiseks, näiteks OS-i installimiseks Windows Deployment Services serverist. (Vaikimisi: keelatud)
    Ipv4 PXE Support
    Võimaldab sisse või välja lülitada IPv4 PXE toe. See element on konfigureeritav ainult siis, kui Network Stack on lubatud.
    Ipv4 HTTP Support
    Võimaldab sisse või välja lülitada HTTP-käivitamise toe IPv4 jaoks. See element on konfigureeritav ainult siis, kui Network Stack on lubatud. & Ipv6 PXE Support Võimaldab sisse või välja lülitada IPv6 PXE toe. See element on konfigureeritav ainult siis, kui Network Stack on lubatud.
    Ipv6 HTTP Support
    Võimaldab sisse või välja lülitada HTTP-käivitamise toe IPv6 jaoks. See element on konfigureeritav ainult siis, kui Network Stack on lubatud.
    PXE boot wait time
    Võimaldab teil konfigureerida, kui kaua oodata, enne kui saate vajutada <Esc> PXE käivitamise katkestamiseks. See element on konfigureeritav ainult siis, kui Network Stack on lubatud. (Vaikimisi: 0)
    Media detect count
    Võimaldab teil määrata, mitu korda meedia olemasolu kontrollitakse. See element on konfigureeritav ainult siis, kui Network Stack on lubatud. (Vaikimisi: 1)
  • NVMe Configuration
    Kuvab teavet teie M.2 NVME PCIe SSD kohta, kui see on installitud.
  • USB Configuration
    Legacy USB Support
    Võimaldab USB klaviatuuri/hiirt kasutada MS-DOS-is. (Vaikimisi: lubatud)
    XHCI Hand-off
    Määrab, kas lubada XHCI Hand-off funktsioon operatsioonisüsteemile, millel puudub XHCI Hand-off tugi. (Vaikimisi: keelatud)
    USB Mass Storage Driver Support
    Võimaldab sisse või välja lülitada USB salvestusseadmete toe. (Vaikimisi: lubatud)
    Port 60/64 Emulation
    Võimaldab sisse või välja lülitada I/O portide 64h ja 60h emuleerimise. See peaks olema lubatud USB klaviatuuride/hiirte täieliku pärandtoe jaoks MS-DOS-is või operatsioonisüsteemis, mis ei toeta algselt USB-seadmeid.
    (Vaikimisi: lubatud)
    Mass Storage Devices
    Kuvab ühendatud USB massmäluseadmete loendi. See üksus kuvatakse ainult siis, kui on installitud USB salvestusseade.
  • SATA And RST Configuration
    SATA Controller(s)
    Võimaldab sisse või välja lülitada integreeritud SATA kontrollerid. (Vaikimisi: lubatud)
    SATA Mode Selection
    Määrab integreeritud SATA kontrollerite töörežiimi.
    Intel RST With Intel Optane System Acceleration Võimaldab Intel ® Optane ™ tehnoloogiat SATA kontrollerite jaoks.
    AHCI Konfigureerib SATA kontrollerid AHCI režiimi. Advanced Host Controller Interface (AHCI) on liidese spetsifikatsioon, mis võimaldab salvestusdraiveril lubada täiustatud Serial ATA funktsioone, nagu Native Command Queuing ja hot plug. (Vaikimisi)

    Aggressive LPM Support
    Võimaldab sisse või välja lülitada energiasäästufunktsiooni ALPM (Aggressive Link Power Management) kiibistiku SATA kontrollerite jaoks. (Vaikimisi: lubatud)
    Port 0/1/2/3/4/5
    Võimaldab sisse või välja lülitada iga SATA porti. (Vaikimisi: lubatud)
    Hot plug
    Võimaldab sisse või välja lülitada iga SATA pordi hot plug võimaluse. (Vaikimisi: keelatud)
    Configured as eSATA
    Võimaldab sisse või välja lülitada välise SATA seadmete toe.

Kiibistik

Kiibistik
VT-d (Märkus)
Võimaldab sisse või välja lülitada Intel ® Virtualization Technology for Directed I/O. (Vaikimisi: lubatud)
Internal Graphics
Võimaldab sisse või välja lülitada sisseehitatud graafikafunktsiooni. (Vaikimisi: automaatne)
DVMT Pre-Allocated
Võimaldab teil määrata sisseehitatud graafikamälu suuruse. Valikud on: 32M~1024M. (Vaikimisi: 64M)
DVMT Total Gfx Mem
Võimaldab teil eraldada sisseehitatud graafika DVMT mälu suuruse. Valikud on: 128M, 256M, MAX. (Vaikimisi: 256M)
Audio Controller
Võimaldab sisse või välja lülitada sisseehitatud helifunktsiooni. (Vaikimisi: lubatud) Kui soovite sisseehitatud heli kasutamise asemel installida kolmanda osapoole lisandmooduli helikaardi, määrake see üksus väärtusele Disabled (keelatud).
PCH LAN Controller
Võimaldab sisse või välja lülitada sisseehitatud LAN-funktsiooni. (Vaikimisi: lubatud) Kui soovite sisseehitatud LAN-i kasutamise asemel installida kolmanda osapoole lisandmooduli võrgukaardi, määrake see üksus väärtusele Disabled (keelatud).
Wake on LAN Enable
Võimaldab sisse või välja lülitada Wake on LAN funktsiooni. (Vaikimisi: lubatud)
High Precision Timer
Võimaldab sisse või välja lülitada High Precision Event Timer (HPET) operatsioonisüsteemis. (Vaikimisi: lubatud) & IOAPIC 24-119 Entries Võimaldab sisse või välja lülitada selle funktsiooni. (Vaikimisi: lubatud)

(Märkus) See üksus on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni. Lisateavet Intel ® protsessorite ainulaadsete funktsioonide kohta leiate Inteli veebisaidilt.

Toide

Toide
Platform Power Management (Platvormi toitehaldus)
Luba või keela Active State Power Management (ASPM) funktsiooni. (Vaikimisi: Keelatud)
PEG ASPM
Võimaldab konfigureerida ASPM-i režiimi seadme jaoks, mis on ühendatud CPU PEG-siiniga. See element on konfigureeritav ainult siis, kui Platform Power Management (Platvormi toitehaldus) on seatud Enabled (Lubatud) peale. (Vaikimisi: Lubatud)
PCH ASPM
Võimaldab konfigureerida ASPM-i režiimi seadme jaoks, mis on ühendatud kiibistiku PCI Expressi siiniga. See element on konfigureeritav ainult siis, kui Platform Power Management (Platvormi toitehaldus) on seatud Enabled (Lubatud) peale. (Vaikimisi: Lubatud)
DMI ASPM
Võimaldab konfigureerida ASPM-i režiimi nii CPU-poolsel kui ka kiibistiku poolsel DMI-lingil. See element on konfigureeritav ainult siis, kui Platform Power Management (Platvormi toitehaldus) on seatud Enabled (Lubatud) peale. (Vaikimisi: Lubatud)
AC BACK (AC tagasi)
Määrab süsteemi oleku pärast vahelduvvoolu katkemist ja taastumist.

Always Off (Alati väljas) Süsteem jääb vahelduvvoolu taastumisel välja lülitatuks. (Vaikimisi)
Always On (Alati sees) Süsteem lülitatakse vahelduvvoolu taastumisel sisse.
Memory (Mälu) Süsteem taastab vahelduvvoolu taastumisel oma viimase teadaoleva ärkveloleku oleku.

Power On By Keyboard (Sisselülitamine klaviatuuriga)
Võimaldab süsteemi sisse lülitada PS/2 klaviatuuri äratusüritusega.
Märkus: Selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmel vähemalt 1A.

Disabled (Keelatud) Keelab selle funktsiooni. (Vaikimisi)
Any Key (Suvaline klahv) Süsteemi sisselülitamiseks vajutage suvalist klahvi.
Keyboard 98 (Klaviatuur 98) Süsteemi sisselülitamiseks vajutage Windows 98 klaviatuuril nuppu POWER.
Password (Parool) Süsteemi sisselülitamiseks määrake 1–5 tähemärgiga parool.

Power On Password (Sisselülitamise parool)
Määrake parool, kui Power On By Keyboard (Sisselülitamine klaviatuuriga) on seatud Password (Parool) peale. Vajutage sellel elemendil <Enter> ja määrake kuni 5 tähemärgiga parool ning seejärel vajutage kinnitamiseks <Enter>. Süsteemi sisselülitamiseks sisestage parool ja vajutage <Enter>.
Märkus: Parooli tühistamiseks vajutage sellel elemendil <Enter>. Kui küsitakse parooli, vajutage parooli sisestamata uuesti <Enter>, et parooli seaded tühistada.
Power On By Mouse (Sisselülitamine hiirega)
Võimaldab süsteemi sisse lülitada PS/2 hiire äratusüritusega.
Märkus: Selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmel vähemalt 1A.

Disabled (Keelatud) Keelab selle funktsiooni. (Vaikimisi)
Move (Liiguta) Süsteemi sisselülitamiseks liigutage hiirt.
Double Click (Topeltklõps) Süsteemi sisselülitamiseks topeltklõpsake hiire vasakut nuppu.

ErP
Määrab, kas süsteem tarbib S5 (väljalülitatud) olekus võimalikult vähe energiat. (Vaikimisi: Keelatud)
Märkus: Kui see element on seatud Enabled (Lubatud) peale, siis järgmised funktsioonid muutuvad kättesaamatuks: Resume by Alarm (Jätka äratuse abil), PME sündmuse ärkamine, sisselülitamine hiirega, sisselülitamine klaviatuuriga ja Wake on LAN.
Soft-Off by PWR-BTTN (Pehme väljalülitamine PWR-BTTN abil)
Konfigureerib viisi, kuidas arvuti MS-DOS režiimis toitenupu abil välja lülitada.

Instant-Off (Kohene väljalülitamine) Vajutage toitenuppu ja seejärel lülitatakse süsteem kohe välja. (Vaikimisi)
Delay 4 Sec. (Viivitus 4 sek) Süsteemi väljalülitamiseks vajutage ja hoidke toitenuppu 4 sekundit all. Kui toitenupu vajutatakse vähem kui 4 sekundit, siis lülitub süsteem ooterežiimi.

Power Loading (Võimsuse laadimine)
Luba või keela koormustakisti. Kui toiteallikas on väikese koormuse all, siis aktiveerub isekaitse, mis põhjustab selle seiskumise või rikke. Kui see juhtub, siis seadke see Enabled (Lubatud) peale. Auto laseb BIOS-il selle seadistuse automaatselt konfigureerida. (Vaikimisi: Auto)
Resume by Alarm (Jätka äratuse abil)
Määrab, kas süsteem lülitatakse sisse soovitud ajal. (Vaikimisi: Keelatud)
Kui see on lubatud, siis määrake kuupäev ja kellaaeg järgmiselt:
Wake up day (Äratuse päev): Lülitage süsteem sisse kindlal kellaajal igal päeval või kindlal päeval kuus.
Wake up hour/minute/second (Äratuse tund/minut/sekund): Määrake kellaaeg, millal süsteem automaatselt sisse lülitatakse.
Märkus: Selle funktsiooni kasutamisel vältige ebapiisavat väljalülitamist operatsioonisüsteemist või vahelduvvoolu eemaldamist, vastasel juhul ei pruugi seaded olla tõhusad.
RC6(Render Standby) (RC6 (Renderdus ooterežiimis))
Võimaldab teil määrata, kas lubada sisseehitatud graafikal lülituda ooterežiimi, et vähendada energiatarbimist. (Vaikimisi: Lubatud)

Salvesta ja välju

Salvesta ja välju
Save & Exit Setup (Salvesta ja välju seadistusest)
Vajutage sellel elemendil <Enter> ja valige Yes (Jah). See salvestab muudatused CMOS-i ja väljub BIOS-i seadistusprogrammist. Valige No (Ei) või vajutage <Esc>, et naasta BIOS-i seadistuse peamenüüsse.
Exit Without Saving (Välju salvestamata)
Vajutage sellel elemendil <Enter> ja valige Yes (Jah). See väljub BIOS-i seadistusest, salvestamata BIOS-i seadistuses tehtud muudatusi CMOS-i. Valige No (Ei) või vajutage <Esc>, et naasta BIOS-i seadistuse peamenüüsse.
Load Optimized Defaults (Laadi optimeeritud vaikesätted)
Vajutage sellel elemendil <Enter> ja valige Yes (Jah), et laadida optimaalsed BIOS-i vaikesätted. BIOS-i vaikesätted aitavad süsteemil optimaalses olekus töötada. Pärast BIOS-i värskendamist või CMOS-i väärtuste kustutamist laadige alati optimeeritud vaikesätted.
Boot Override (Saapimise tühistamine)
Võimaldab teil valida seadme, millest kohe käivitada. Vajutage valitud seadmel <Enter> ja valige kinnitamiseks Yes (Jah). Teie süsteem taaskäivitub automaatselt ja käivitub sellest seadmest.
Save Profiles (Salvesta profiilid)
See funktsioon võimaldab teil salvestada praegused BIOS-i seaded profiili. Saate luua kuni 8 profiili ja salvestada need kui Setup Profile 1 ~ Setup Profile 8. Lõpetamiseks vajutage <Enter>. Või saate valida Select File in HDD/FDD/USB (Vali fail HDD/FDD/USB-st), et salvestada profiil oma salvestusseadmesse.
Load Profiles (Laadi profiilid)
Kui teie süsteem muutub ebastabiilseks ja olete laadinud BIOS-i vaikesätted, saate selle funktsiooni abil laadida BIOS-i seaded varem loodud profiilist, ilma et peaksite BIOS-i seadeid uuesti konfigureerima. Esmalt valige profiil, mida soovite laadida, ja seejärel vajutage lõpetamiseks <Enter>. Saate valida Select File in HDD/FDD/USB (Vali fail HDD/FDD/USB-st), et sisestada varem oma salvestusseadmest loodud profiil või laadida BIOS-i automaatselt loodud profiil, näiteks taastada BIOS-i seaded viimastele seadetele, mis korralikult töötasid (viimane teadaolev hea kirje).

Intel ® Optane ™ tehnoloogia lubamine

Süsteeminõuded

  1. Intel ® Optane ™ SSD
  2. Optane ™ SSD peab olema vähemalt 16 GB mahuga ja selle maht peab olema võrdne või väiksem kui kiirendatava kõvaketta/SSD maht.)
  1. BIOS-i seadistuses minge BIOS-i ja seadke CSM-i tugi väärtusele Enabled (Lubatud) ja Storage Boot Option Control (Salvestusseadme algkäivituse valiku juhtimine) väärtusele UEFI. Seejärel minge Peripherals\SATA And RST Configuration (Lisaseadmed\SATA ja RST konfiguratsioon), seadke SATA Mode Selection (SATA režiimi valik) väärtusele Intel RST With Intel Optane System Acceleration (Intel RST koos Intel Optane'i süsteemi kiirendusega). Salvestage muudatused ja väljuge BIOS-i seadistusest.
  2. Sisestage operatsioonisüsteem, käivitage Start menüüst utiliit Intel ® Rapid Storage Technology ja seejärel lubage Intel ® Optane ™ tehnoloogia.

Draiverite paigaldamine

  • Enne draiverite installimist installige esmalt operatsioonisüsteem. (Järgmistes juhistes kasutatakse näitena Windows 10 operatsioonisüsteemi.)
  • Pärast operatsioonisüsteemi installimist sisestage emaplaadi draiveriplaat optilisse draivi. Klõpsake ekraani paremas ülanurgas oleval teatel "Puudutage, et valida, mis selle kettaga juhtub" ja valige "Käivita Run.exe". (Või minge Minu arvutisse, topeltklõpsake optilisel draivil ja käivitage programm Run.exe.)

"Xpress Install" skannib teie süsteemi automaatselt ja loetleb kõik draiverid, mida on soovitatav installida. Saate klõpsata nuppu Xpress Install ja "Xpress Install" installib kõik valitud draiverid. Või klõpsake noolel ikooni, et installida vajalikud draiverid eraldi.
Draiverite installimine

Võtke meiega ühendust

GIGA-BYTE TECHNOLOGY CO., LTD.
Aadress: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Tehniline ja mittetehniline tugi (müük/turundus): http://esupport.gigabyte.com
Veebiaadress (inglise keel): http://www.gigabyte.com
Veebiaadress (hiina keel): http://www.gigabyte.tw

  • GIGABYTE e-tugi
    Tehnilise või mittetehnilise (müük/turundus) küsimuse esitamiseks klõpsake järgmisel lingil: http://esupport.gigabyte.com
    GIGABYTE e-tugi

Autoriõigus
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Kõik õigused kaitstud. Selles juhendis mainitud kaubamärgid on seaduslikult registreeritud nende vastavatele omanikele.

Emaplaadi versiooni tuvastamine
Emaplaadi versiooni number näeb välja selline: "REV: X.X." Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimist kontrollige oma emaplaadi versiooni.
Näide:

Lisateavet toote kohta leiate GIGABYTE'i veebisaidilt.

Viited

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla GIGABYTE GA-B250M-Gaming 3 – emaplaadi kasutusjuhend

Saadaolevad keeled

Seotud juhendid Gigabyte GA-B250M-Gaming 3

Sisukord
