GIGABYTE GA-B250M-Gaming 3 - Pagrindinės plokštės vadovas

Turinys

1 GA-B250M-Gaming 3 pagrindinės plokštės išdėstymas
2 Aparatinės įrangos diegimas
3 BIOS sąranka
4 „Intel Optane “ technologijos įjungimas
5 Tvarkyklių diegimas
6 Susisiekite su mumis
7 Nuorodos
8 Atsisiųsti instrukciją
9 Kitomis kalbomis

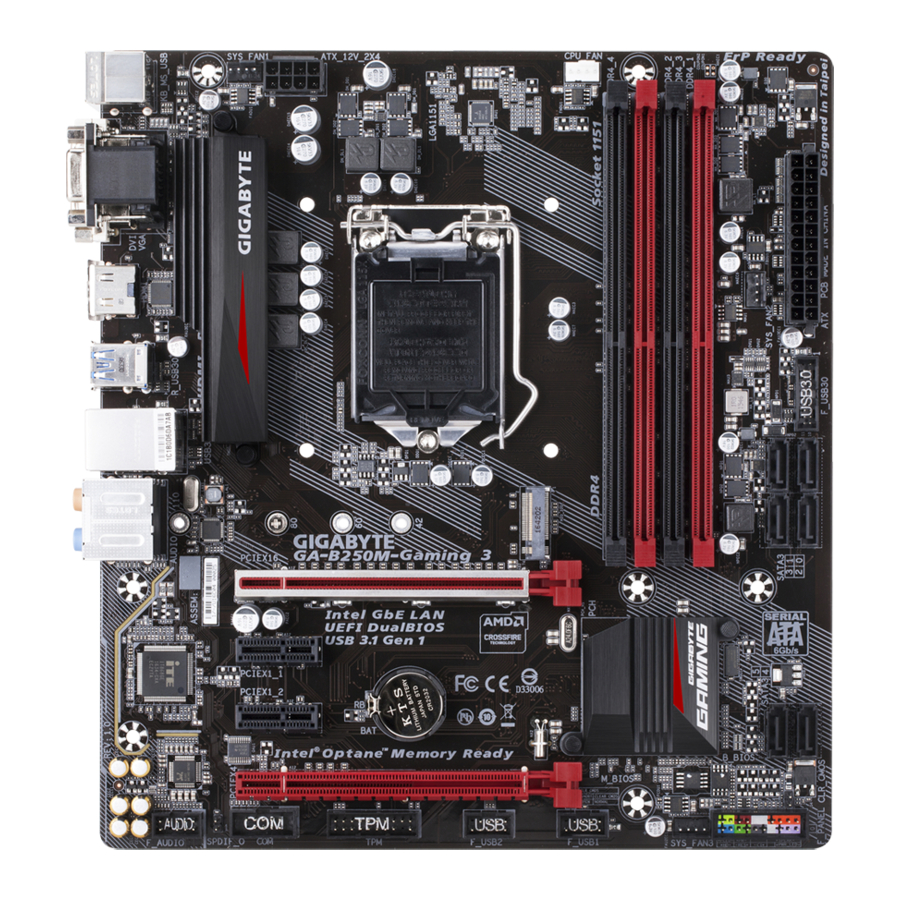

GA-B250M-Gaming 3 pagrindinės plokštės išdėstymas

Pagrindinės plokštės išdėstymas

Dėžutės turinys

GA-B250M-Gaming 3 pagrindinė plokštė
Pagrindinės plokštės tvarkyklių diskas
User's Manual (Vartotojo vadovas)
Du SATA kabeliai
I/O Shield (I/O skydas)

* Aukščiau pateiktas dėžutės turinys yra tik informacinio pobūdžio, o tikrieji elementai priklauso nuo jūsų gauto produkto paketo. Dėžutės turinys gali būti keičiamas be išankstinio įspėjimo.

Aparatinės įrangos diegimas

Diegimo atsargumo priemonės

Pagrindinė plokštė turi daug subtilių elektroninių grandinių ir komponentų, kurie gali būti pažeisti dėl elektrostatinės iškrovos (ESD). Prieš diegdami, atidžiai perskaitykite vartotojo vadovą ir laikykitės šių procedūrų:

Prieš diegdami įsitikinkite, kad korpusas tinkamas pagrindinei plokštei.
Prieš diegdami nenuimkite ir nelaužykite pagrindinės plokštės S/N (serijos numerio) lipduko arba garantijos lipduko, kurį pateikė jūsų pardavėjas. Šie lipdukai reikalingi garantijos patvirtinimui.
Visada atjunkite kintamosios srovės maitinimą, atjungdami maitinimo laidą nuo maitinimo lizdo prieš įdėdami arba išimdami pagrindinę plokštę ar kitus aparatinės įrangos komponentus.
Jungdami aparatinės įrangos komponentus prie vidinių jungčių pagrindinėje plokštėje, įsitikinkite, kad jie yra tvirtai ir saugiai prijungti.
Dirbdami su pagrindine plokšte, venkite liesti metalinius laidus ar jungtis.
Geriausia dėvėti elektrostatinės iškrovos (ESD) riešo dirželį dirbant su elektroniniais komponentais, tokiais kaip pagrindinė plokštė, CPU arba atmintis. Jei neturite ESD riešo dirželio, laikykite rankas sausas ir pirmiausia palieskite metalinį daiktą, kad pašalintumėte statinę elektros energiją.
Prieš įdėdami pagrindinę plokštę, padėkite ją ant antistatinio padėklo arba į elektrostatinį ekranavimo konteinerį.
Prieš prijungdami arba atjungdami maitinimo kabelį nuo pagrindinės plokštės, įsitikinkite, kad maitinimo šaltinis yra išjungtas.
Prieš įjungdami maitinimą, įsitikinkite, kad maitinimo šaltinio įtampa nustatyta pagal vietinį įtampos standartą.
Prieš naudodami gaminį, patikrinkite, ar visi jūsų aparatinės įrangos komponentų kabeliai ir maitinimo jungtys yra prijungti.
Kad nepažeistumėte pagrindinės plokštės, neleiskite, kad varžtai liestųsi su pagrindinės plokštės grandine ar jos komponentais.
Įsitikinkite, kad ant pagrindinės plokštės arba kompiuterio korpuse nėra likusių varžtų ar metalinių komponentų.
Nestatykite kompiuterio sistemos ant nelygaus paviršiaus.
Nestatykite kompiuterio sistemos aukštos temperatūros arba drėgnoje aplinkoje.
Kompiuterio maitinimo įjungimas diegimo proceso metu gali sugadinti sistemos komponentus ir fiziškai pakenkti vartotojui.
Jei nesate tikri dėl bet kurio diegimo veiksmo arba turite problemų, susijusių su gaminio naudojimu, kreipkitės į sertifikuotą kompiuterių specialistą.
Jei naudojate adapterį, maitinimo ilgintuvą arba maitinimo juostą, būtinai pasikonsultuokite su jo diegimo ir (arba) įžeminimo instrukcijomis.

Produkto specifikacijos

CPU	7-os ir 6-os kartos "Intel ® Core ™ i7" procesorių / "Intel ® Core ™ i5" procesorių / "Intel ® Core ™ i3" procesorių / "Intel ® Pentium ®" procesorių / "Intel ® Celeron ®" procesorių palaikymas LGA1151 lizde ("GIGABYTE" svetainėje rasite naujausią CPU palaikymo sąrašą.) L3 spartinančioji atmintinė priklauso nuo CPU
Lustų rinkinys	"Intel ® B250 Express" lustų rinkinys
Atmintis	4 x DDR4 DIMM lizdai, palaikantys iki 64 GB sistemos atminties * Dėl "Windows" 32 bitų operacinės sistemos apribojimo, kai įdiegta daugiau nei 4 GB fizinės atminties, rodomas faktinis atminties dydis bus mažesnis nei įdiegto fizinės atminties dydis. Dviejų kanalų atminties architektūra DDR4 2400/2133 MHz atminties modulių palaikymas ECC Un-buffered DIMM 1Rx8/2Rx8 atminties modulių palaikymas (veikia ne ECC režimu) Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 atminties modulių palaikymas "Extreme Memory Profile" (XMP) atminties modulių palaikymas * Norėdami palaikyti 2400 MHz arba XMP atmintį, turite įdiegti 7-os kartos procesorių. ("GIGABYTE" svetainėje rasite naujausius palaikomus atminties greičius ir atminties modulius.)
Integruota grafika	Integruotas grafikos procesorius - "Intel ® HD Graphics" palaikymas: 1 x D-Sub prievadas, palaikantis maksimalią 1920x1200@60 Hz raišką 1 x DVI-D prievadas, palaikantis maksimalią 1920x1200@60 Hz raišką * DVI-D prievadas nepalaiko D-Sub jungties per adapterį. 1 x HDMI prievadas, palaikantis maksimalią 4096x2160@24 Hz raišką * HDMI 1.4 versijos palaikymas. Vienu metu palaiko iki 3 ekranų Maksimali bendrinama atmintis 1 GB
Garsas	"Realtek ® ALC892" kodekas "High Definition Audio" 2/4/5.1/7.1 kanalų S/PDIF išvesties palaikymas
LAN	"Intel ® GbE LAN" lustas (10/100/1000 Mbit)
Išplėtimo lizdai	1 x PCI Express x16 lizdas, veikiantis x16 greičiu (PCIEX16) * Norėdami pasiekti optimalų našumą, jei bus įdiegta tik viena PCI Express grafikos plokštė, būtinai įdiekite ją į PCIEX16 lizdą. 1 x PCI Express x16 lizdas, veikiantis x4 greičiu (PCIEX4) 2 x PCI Express x1 lizdai (Visi PCI Express lizdai atitinka PCI Express 3.0 standartą.)
Kelių grafikų technologija	"AMD Quad-GPU CrossFireX ™" ir 2-Way "AMD CrossFire ™" technologijų palaikymas
Saugojimo sąsaja	Lustų rinkinys: 1 x M.2 jungtis (3 lizdas, M raktas, 2242/2260/2280/22110 tipo SATA ir PCIe x4/x2 SSD palaikymas) 6 x SATA 6Gb/s jungtys * M.2 ir SATA jungčių įdiegimo pastabas rasite skyriuje "Vidinės jungtys".
USB	Lustų rinkinys: 6 x USB 3.1 Gen 1 prievadai (4 prievadai galiniame skydelyje, 2 prievadai pasiekiami per vidines USB jungtis) 6 x USB 2.0/1.1 prievadai (2 prievadai galiniame skydelyje, 4 prievadai pasiekiami per vidines USB jungtis)
Vidinės jungtys	1 x 24 kontaktų ATX pagrindinė maitinimo jungtis 1 x 8 kontaktų ATX 12V maitinimo jungtis 1 x M.2 3 lizdo jungtis 6 x SATA 6Gb/s jungtys 1 x CPU ventiliatoriaus jungtis 3 x sistemos ventiliatoriaus jungtys 1 x priekinio skydelio jungtis 1 x priekinio skydelio garso jungtis 1 x S/PDIF išvesties jungtis 1 x USB 3.1 Gen 1 jungtis 2 x USB 2.0/1.1 jungtys 1 x "Trusted Platform Module" (TPM) jungtis 1 x nuosekliojo prievado jungtis 1 x "Clear CMOS" trumpiklis
Galinių skydelių jungtys	1 x PS/2 klaviatūros/pelės prievadas 1 x D-Sub prievadas 1 x DVI-D prievadas 1 x HDMI prievadas 4 x USB 3.1 Gen 1 prievadai 2 x USB 2.0/1.1 prievadai 1 x RJ-45 prievadas 6 x garso lizdai (Centro/žemų dažnių garsiakalbio išvestis, galinio garsiakalbio išvestis, šoninio garsiakalbio išvestis, linijinė įvestis, linijinė išvestis, mikrofono įvestis)
I/O valdiklis	"iTE ® I/O" valdiklio lustas
Aparatinės įrangos monitorius	Įtampos aptikimas Temperatūros aptikimas Ventiliatoriaus greičio aptikimas Perkaitimo įspėjimas Ventiliatoriaus gedimo įspėjimas Ventiliatoriaus greičio valdymas * Ar ventiliatoriaus greičio valdymo funkcija palaikoma, priklausys nuo įdiegto aušintuvo.
BIOS	2 x 64 Mbit blykstė Naudojamas licencijuotas AMI UEFI BIOS "DualBIOS ™" palaikymas PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikalios funkcijos	"APP Center" palaikymas * "APP Center" esančios programos gali skirtis priklausomai nuo pagrindinės plokštės modelio. Kiekvienos programos palaikomos funkcijos taip pat gali skirtis priklausomai nuo pagrindinės plokštės specifikacijų. 3D OSD @BIOS "Ambient LED" "AutoGreen" BIOS Setup (BIOS sąranka) "Color Temperature" "Cloud Station" "EasyTune" "Fast Boot" "Game Boost" "ON/OFF Charge" "Platform Power Management" "Smart Backup" "Smart Keyboard" "Smart TimeLock" "System Information Viewer" "USB Blocker" "V-Tuner" "Q-Flash" palaikymas "Xpress Install" palaikymas
Komplektuojama programinė įranga	"Norton ® Internet Security" (OEM versija) "Intel ® Optane ™ Memory Ready" cFosSpeed
Operacinė sistema	"Windows 10" 64 bitų palaikymas (7-os kartos "Intel ®" procesoriams) "Windows 10" 64 bitų / "Windows 8.1" 64 bitų / "Windows 7" 32 bitų / 64 bitų palaikymas (6-os kartos "Intel ®" procesoriams) * Prieš diegdami "Windows 7", atsisiųskite "Windows USB Installation Tool" iš "GIGABYTE" svetainės ir įdiekite jį.
Formos faktorius	"Micro ATX" formos faktorius; 24,4 cm x 22,5 cm

* "GIGABYTE" pasilieka teisę be išankstinio įspėjimo keisti produkto specifikacijas ir su produktu susijusią informaciją.

CPU, atminties modulių, SSD ir M.2 įrenginių palaikymo sąrašus rasite "GIGABYTE" svetainėje.

Norėdami atsisiųsti naujausią programų versiją, apsilankykite "GIGABYTE" svetainės puslapyje "Support\Utility List" (Palaikymas\Komunalinių paslaugų sąrašas).

CPU įdiegimas

Prieš pradėdami diegti CPU, perskaitykite šias gaires:

Įsitikinkite, kad pagrindinė plokštė palaiko CPU. (Naujausią CPU palaikymo sąrašą rasite GIGABYTE svetainėje.)
Prieš diegdami CPU, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.
Suraskite pirmąjį CPU kontaktą. Jei CPU įdėtas neteisingai, jo negalima įdėti. (Arba galite rasti įpjovas abiejose CPU pusėse ir išlyginimo raktus ant CPU lizdo.)
Ant CPU paviršiaus užtepkite tolygų ir ploną terminio tepalo sluoksnį.
Neįjunkite kompiuterio, jei neįdėtas CPU aušintuvas, kitaip gali perkaisti ir sugadinti CPU.
Nustatykite CPU pagrindinį dažnį pagal CPU specifikacijas. Nerekomenduojama nustatyti sistemos magistralės dažnio virš aparatinės įrangos specifikacijų, nes jis neatitinka standartinių periferinių įrenginių reikalavimų. Jei norite nustatyti dažnį virš standartinių specifikacijų, darykite tai pagal savo aparatinės įrangos specifikacijas, įskaitant CPU, vaizdo plokštę, atmintį, standųjį diską ir kt.

CPU įdiegimas
Suraskite išlyginimo raktus ant pagrindinės plokštės CPU lizdo ir įpjovas ant CPU.

Neišimkite CPU lizdo dangtelio prieš įdėdami CPU. Jis gali automatiškai atšokti nuo apkrovos plokštės, kai vėl įjungsite svirtį įdėję CPU.

Atminties įdiegimas

Prieš pradėdami diegti atmintį, perskaitykite šias gaires:

Įsitikinkite, kad pagrindinė plokštė palaiko atmintį. Rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį. (Naujausius palaikomus atminties greičius ir atminties modulius rasite GIGABYTE svetainėje.)
Prieš diegdami atmintį, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.
Atminties moduliai turi patikimą dizainą. Atminties modulį galima įdėti tik viena kryptimi. Jei negalite įdėti atminties, pakeiskite kryptį.

Dvigubo kanalo atminties konfigūracija
Ši pagrindinė plokštė turi keturis atminties lizdus ir palaiko dvigubo kanalo technologiją. Įdiegus atmintį, BIOS automatiškai aptiks atminties specifikacijas ir talpą. Įjungus dvigubo kanalo atminties režimą, originalus atminties pralaidumas padvigubės.

Išsamesnės informacijos apie aparatinės įrangos diegimą rasite GIGABYTE svetainėje.

Keturi atminties lizdai yra padalyti į du kanalus, o kiekvienas kanalas turi du atminties lizdus, kaip nurodyta toliau:
Kanalas A: DDR4_2, DDR4_4
Kanalas B: DDR4_1, DDR4_3
Dvigubo kanalo atminties konfigūracijų lentelė:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 moduliai	- -	DS/SS	- -	DS/SS
2 moduliai	DS/SS	- -	DS/SS	- -
4 moduliai	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Vienpusis, DS=Dvipusis, "- -"=Nėra atminties)

Dėl CPU apribojimų, prieš diegdami atmintį dvigubo kanalo režimu, perskaitykite šias gaires.

Dvigubo kanalo režimo negalima įjungti, jei įdiegtas tik vienas atminties modulis.
Įjungus dvigubo kanalo režimą su dviem arba keturiais atminties moduliais, rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį.

Plėtimo plokštės įdiegimas

Prieš pradėdami diegti plėtimo plokštę, perskaitykite šias gaires:

Įsitikinkite, kad pagrindinė plokštė palaiko plėtimo plokštę. Atidžiai perskaitykite vadovą, kuris buvo pateiktas kartu su plėtimo plokšte.
Prieš diegdami plėtimo plokštę, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.

Galinių skydelių jungtys

USB 2.0/1.1 prievadas
USB prievadas palaiko USB 2.0/1.1 specifikaciją. Naudokite šį prievadą USB įrenginiams.
PS/2 klaviatūros/pelės prievadas
Naudokite šį prievadą PS/2 pelei arba klaviatūrai prijungti.
D-Sub prievadas
D-Sub prievadas palaiko 15 kontaktų D-Sub jungtį ir palaiko maksimalią 1920x1200@60 Hz skiriamąją gebą
(faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus). Prijunkite monitorių, kuris palaiko D-Sub jungtį, prie šio prievado.
DVI-D prievadas (Pastaba)
DVI-D prievadas atitinka DVI-D specifikaciją ir palaiko maksimalią 1920x1200@60 Hz skiriamąją gebą
(faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus). Prijunkite monitorių, kuris palaiko DVI-D jungtį, prie šio prievado.
HDMI prievadas

HDMI prievadas atitinka HDCP ir palaiko Dolby TrueHD ir DTS HD Master Audio formatus. Jis taip pat palaiko iki 192 KHz/16 bitų 8 kanalų LPCM garso išvestį. Galite naudoti šį prievadą HDMI palaikančiam monitoriui prijungti. Didžiausia palaikoma skiriamoji geba yra 4096x2160@24 Hz, tačiau faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus.

Norėdami nustatyti trigubo ekrano konfigūraciją, pirmiausia turite įdiegti pagrindinės plokštės tvarkykles operacinėje sistemoje.
Įdiegę HDMI įrenginį, būtinai nustatykite numatytąjį garso atkūrimo įrenginį į HDMI. (Elemento pavadinimas gali skirtis priklausomai nuo jūsų operacinės sistemos.)

USB 3.1 Gen 1 prievadas
USB 3.1 Gen 1 prievadas palaiko USB 3.1 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams.

RJ-45 LAN prievadas
Gigabit Ethernet LAN prievadas suteikia interneto ryšį iki 1 Gbps duomenų perdavimo sparta. Toliau aprašomos LAN prievado šviesos diodų būsenos.

Būsena	Aprašymas	Būsena	Aprašymas
Oranžinė	1 Gbps duomenų perdavimo sparta	Mirksi	Vyksta duomenų perdavimas arba priėmimas
Žalia	100 Mbps duomenų perdavimo sparta	Įjungta	Duomenų perdavimas arba priėmimas nevyksta
Išjungta	10 Mbps duomenų perdavimo sparta

Centro/žemų dažnių garsiakalbio išvestis (oranžinė)
Naudokite šią garso jungtį, kad prijungtumėte centro/žemų dažnių garsiakalbius 5.1/7.1 kanalų garso konfigūracijoje.
Galinių garsiakalbių išvestis (juoda)
Šią jungtį galima naudoti galiniams garsiakalbiams prijungti 4/5.1/7.1 kanalų garso konfigūracijoje.
Šoninių garsiakalbių išvestis (pilka)
Naudokite šią garso jungtį, kad prijungtumėte šoninius garsiakalbius 7.1 kanalų garso konfigūracijoje.
Linijinė įvestis (mėlyna)
Linijinė įvesties jungtis. Naudokite šią garso jungtį linijiniams įvesties įrenginiams, tokiems kaip optinis diskas, "walkman" ir kt.
Linijinė išvestis (žalia)
Linijinė išvesties jungtis. Naudokite šią garso jungtį ausinėms arba 2 kanalų garsiakalbiui. Šią jungtį galima naudoti priekiniams garsiakalbiams prijungti 4/5.1/7.1 kanalų garso konfigūracijoje.
Mikrofono įvestis (rožinė)
Mikrofono įvesties jungtis.

Daugiau informacijos apie programinę įrangą rasite GIGABYTE svetainėje.

Atjungdami laidą, prijungtą prie galinio skydelio jungties, pirmiausia atjunkite laidą nuo savo įrenginio, o tada atjunkite jį nuo pagrindinės plokštės.
Atjungdami laidą, traukite jį tiesiai iš jungties. Nesuportuokite jo iš vienos pusės į kitą, kad išvengtumėte elektros trumpojo jungimo laido jungtyje.

(Pastaba)
DVI-D prievadas nepalaiko D-Sub jungties per adapterį.

Vidinės jungtys

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2/3
SATA3 0/1/2/3/4/5
M2Q_32G
F_PANEL
F_AUDIO

SPDIF_O
F_USB30
F_USB1/F_USB2
COM
TPM
CLR_CMOS
BAT

Prieš jungdami išorinius įrenginius, perskaitykite šias gaires:

Pirmiausia įsitikinkite, kad jūsų įrenginiai atitinka jungtis, prie kurių norite juos prijungti.
Prieš įdiegdami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte įrenginių.
Įdiegę įrenginį ir prieš įjungdami kompiuterį, įsitikinkite, kad įrenginio kabelis yra saugiai pritvirtintas prie pagrindinės plokštės jungties.

1/2) ATX_12V_2X4/ATX (2x4 12V maitinimo jungtis ir 2x12 pagrindinė maitinimo jungtis)
Naudojant maitinimo jungtį, maitinimo šaltinis gali tiekti pakankamai stabilios energijos visiems pagrindinės plokštės komponentams. Prieš prijungdami maitinimo jungtį, pirmiausia įsitikinkite, kad maitinimo šaltinis yra išjungtas ir visi įrenginiai tinkamai įdiegti. Maitinimo jungtis turi patikimą konstrukciją. Prijunkite maitinimo kabelį prie maitinimo jungties teisinga kryptimi. 12 V maitinimo jungtis daugiausia tiekia energiją procesoriui. Jei 12 V maitinimo jungtis neprijungta, kompiuteris neįsijungs.

Norint patenkinti plėtimo reikalavimus, rekomenduojama naudoti maitinimo šaltinį, kuris atlaikytų didelį energijos suvartojimą (500 W ar daugiau). Jei naudojamas maitinimo šaltinis, kuris neteikia reikiamos energijos, sistema gali tapti nestabili arba neįkraunama.

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	GND (tik 2x4 kontaktų 12 V)	5	+12V (tik 2x4 kontaktų 12 V)
2	GND (tik 2x4 kontaktų 12 V)	6	+12V (tik 2x4 kontaktų 12 V)
3	GND	7	+12V
4	GND	8	+12V

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (tik 2x12 kontaktų ATX)	23	+5V (tik 2x12 kontaktų ATX)
12	3.3V (tik 2x12 kontaktų ATX)	24	GND (tik 2x12 kontaktų ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (Ventiliatoriaus jungtys)
Visos šios pagrindinės plokštės ventiliatoriaus jungtys yra 4 kontaktų. Dauguma ventiliatoriaus jungčių turi patikimą įdėjimo konstrukciją. Jungdami ventiliatoriaus kabelį, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikalingas ventiliatorius su ventiliatoriaus greičio valdymo konstrukcija. Norint optimaliai išsklaidyti šilumą, rekomenduojama korpuso viduje įrengti sistemos ventiliatorių.

Kontakto Nr.	Apibrėžimas
1	GND
2	Įtampos greičio valdymas
3	Jutiklis
4	PWM greičio valdymas

Būtinai prijunkite ventiliatoriaus laidus prie ventiliatoriaus jungčių, kad procesorius ir sistema neperkaistų. Perkaitimas gali pažeisti procesorių arba sistema gali užstrigti.
Šios ventiliatoriaus jungtys nėra konfigūracijos trumpiklių blokai. Nedėkite trumpiklio dangtelio ant jungčių.

SATA3 0/1/2/3/4/5 (SATA 6Gb/s jungtys)
SATA jungtys atitinka SATA 6Gb/s standartą ir yra suderinamos su SATA 3Gb/s ir SATA 1.5Gb/s standartais. Kiekviena SATA jungtis palaiko vieną SATA įrenginį.

Kontakto Nr. Apibrėžimas

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

Norėdami įjungti „hot-plugging“ SATA prievadams, daugiau informacijos rasite skyriuje „BIOS Setup“ (BIOS sąranka), „Peripherals\SATA And RST Configuration“ (Periferiniai įrenginiai\SATA ir RST konfigūracija).

M2Q_32G (M.2 lizdo 3 jungtis)
M.2 jungtis palaiko M.2 SATA SSD ir M.2 PCIe SSD.

Norėdami teisingai įdiegti M.2 SSD į M.2 jungtį, atlikite toliau nurodytus veiksmus.
1. Atsuktuvu atsukite varžtą ir veržlę nuo pagrindinės plokštės. Raskite tinkamą tvirtinimo angą įdiegiamam M.2 SSD ir pirmiausia prisukite veržlę.
2. Įstumkite M.2 SSD į jungtį kampu.
3. Paspauskite M.2 SSD žemyn ir pritvirtinkite varžtu.

  Pasirinkite tinkamą angą įdiegiamam M.2 SSD ir vėl priveržkite varžtą bei veržlę.

M2Q_32G ir SATA jungčių įdiegimo pastabos:
Dėl riboto skaičiaus linijų, kurias teikia lustų rinkinys, SATA jungčių prieinamumą gali paveikti įrenginių, įdiegtų M2Q_32G jungtyje, tipas. M2Q_32G jungtis dalijasi pralaidumu su SATA3 5 jungtimi. Išsamesnės informacijos ieškokite toliau esančioje lentelėje.

M.2 SSD/jungties tipas	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Neįdiegtas M.2 SSD

: Galima,
: Negalima

F_PANEL (Priekinio skydelio jungtis)
Prijunkite maitinimo jungiklį, atstatymo jungiklį, garsiakalbį, korpuso įsibrovimo jungiklį/jutiklį ir sistemos būsenos indikatorių ant korpuso prie šios jungties pagal toliau pateiktas kontaktų priskyrimus. Prieš prijungdami laidus, atkreipkite dėmesį į teigiamus ir neigiamus kontaktus.

PLED/PWR_LED (Maitinimo šviesos diodas, geltonas/violetinis):
Jungiasi prie maitinimo būsenos indikatoriaus ant korpuso priekinio skydelio. Šviesos diodas dega, kai sistema veikia. Šviesos diodas nedega, kai sistema yra S3/S4 miego būsenoje arba išjungta (S5).

Sistemos būsenos šviesos diodas

S0 Įjungtas

S3/S4/S5 Išjungtas

PW (Maitinimo jungiklis, raudonas): Jungiasi prie maitinimo jungiklio ant korpuso priekinio skydelio. Galite konfigūruoti, kaip išjungti sistemą naudojant maitinimo jungiklį (daugiau informacijos rasite skyriuje „BIOS Setup“ (BIOS sąranka), „Power“ (Maitinimas)).
SPEAK (Garsiakalbis, oranžinis): Jungiasi prie garsiakalbio ant korpuso priekinio skydelio. Sistema praneša apie sistemos paleidimo būseną pyptelėjimo kodu. Vienas trumpas pyptelėjimas bus girdimas, jei sistemos paleidimo metu nebus aptikta jokių problemų.

HD (Kietojo disko veiklos šviesos diodas, mėlynas): Jungiasi prie kietojo disko veiklos šviesos diodo ant korpuso priekinio skydelio. Šviesos diodas dega, kai kietasis diskas nuskaito arba rašo duomenis.
RES (Atstatymo jungiklis, žalias): Jungiasi prie atstatymo jungiklio ant korpuso priekinio skydelio. Paspauskite atstatymo jungiklį, kad iš naujo paleistumėte kompiuterį, jei kompiuteris užšąla ir nepavyksta atlikti įprasto paleidimo iš naujo.
CI (Korpuso įsibrovimo jungtis, pilka): Jungiasi prie korpuso įsibrovimo jungiklio/jutiklio ant korpuso, kuris gali aptikti, ar korpuso dangtis buvo nuimtas. Šiai funkcijai reikalingas korpusas su korpuso įsibrovimo jungikliu/jutikliu.
NC (Oranžinė): Nėra jungties.

Priekinio skydelio dizainas gali skirtis priklausomai nuo korpuso. Priekinio skydelio modulis dažniausiai susideda iš įjungimo mygtuko, perkrovimo mygtuko, maitinimo šviesos diodo, kietojo disko veiklos šviesos diodo, garsiakalbio ir kt. Jungdami korpuso priekinio skydelio modulį prie šios jungties, įsitikinkite, kad laidų priskyrimai ir kontaktų priskyrimai atitinka.

F_AUDIO (Priekinio skydelio garso jungtis)
Priekinio skydelio garso jungtis palaiko Intel High Definition audio (HD) (aukštos raiškos garsą) ir AC'97 audio (AC'97 garsą). Galite prijungti korpuso priekinio skydelio garso modulį prie šios jungties. Įsitikinkite, kad modulio jungties laidų priskyrimai atitinka pagrindinės plokštės jungties kontaktų priskyrimus. Neteisingas modulio jungties ir pagrindinės plokštės jungties sujungimas gali sukelti įrenginio neveikimą arba netgi jį sugadinti.

HD priekinio skydelio garsui:

Kontakto Nr. Apibrėžimas

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 No Pin

9 LINE2_L

10 Sense

AC'97 priekinio skydelio garsui:

Kontakto Nr. Apibrėžimas

1 MIC

2 GND

3 MIC Power

4 NC

5 Line Out (R)

6 NC

7 NC

8 No Pin

9 Line Out (L)

10 NC
- Pagal numatytuosius nustatymus priekinio skydelio garso jungtis palaiko HD audio (HD garsą).
- Garso signalai bus perduodami vienu metu tiek priekinio, tiek galinio skydelio garso jungtimis.
- Kai kuriuose korpusuose yra priekinio skydelio garso modulis, kuris turi atskiras jungtis ant kiekvieno laido, o ne vieną kištuką. Norėdami gauti informacijos apie priekinio skydelio garso modulio, kuris turi skirtingus laidų priskyrimus, prijungimą, kreipkitės į korpuso gamintoją.

SPDIF_O (S/PDIF išvesties jungtis)
Ši jungtis palaiko skaitmeninę S/PDIF išvestį ir jungia S/PDIF skaitmeninį garso kabelį (pateikiamą su išplėtimo plokštėmis), skirtą skaitmeniniam garso išvedimui iš pagrindinės plokštės į tam tikras išplėtimo plokštes, pvz., vaizdo plokštes ir garso plokštes. Pavyzdžiui, kai kurioms vaizdo plokštėms gali reikėti naudoti S/PDIF skaitmeninį garso kabelį, skirtą skaitmeniniam garso išvedimui iš pagrindinės plokštės į vaizdo plokštę, jei norite prijungti HDMI ekraną prie vaizdo plokštės ir tuo pačiu metu turėti skaitmeninį garso išvedimą iš HDMI ekrano. Norėdami gauti informacijos apie S/PDIF skaitmeninio garso kabelio prijungimą, atidžiai perskaitykite išplėtimo plokštės vadovą.

Kontakto Nr. Apibrėžimas

1 SPDIFO

2 GND

F_USB30 (USB 3.1 Gen 1 jungtis)
Jungtis atitinka USB 3.1 Gen 1 ir USB 2.0 specifikacijas ir gali suteikti du USB prievadus. Norėdami įsigyti papildomą 3,5" priekinį skydelį, kuris suteikia du USB 3.1 Gen 1 prievadus, kreipkitės į vietinį pardavėją.

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+ F
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

Prieš įdėdami USB laikiklį, būtinai išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte USB laikiklio.

F_USB1/F_USB2 (USB 2.0/1.1 jungtys)
Jungtys atitinka USB 2.0/1.1 specifikacijas. Kiekviena USB jungtis gali suteikti du USB prievadus per papildomą USB laikiklį. Norėdami įsigyti papildomą USB laikiklį, kreipkitės į vietinį pardavėją.

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	Power (5V) (Maitinimas (5V))	6	USB DY+
2	Power (5V) (Maitinimas (5V))	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

Nejunkite IEEE 1394 laikiklio (2x5 kontaktų) kabelio į USB 2.0/1.1 jungtį.
Prieš įdėdami USB laikiklį, būtinai išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte USB laikiklio.

COM (Nuosekliojo prievado jungtis)
COM jungtis gali suteikti vieną nuoseklųjį prievadą per papildomą COM prievado kabelį. Norėdami įsigyti papildomą COM prievado kabelį, kreipkitės į vietinį pardavėją.

Kontakto Nr. Apibrėžimas Kontakto Nr. Apibrėžimas

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 No Pin

TPM (Trusted Platform Module Header) (Patikimos platformos modulio jungtis)
Galite prijungti TPM (Trusted Platform Module) (patikimos platformos modulį) prie šios jungties.

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	LCLK	11	LAD0
2	GND	12	GND S
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3 S	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (CMOS trynimo trumpiklis)
Naudokite šį trumpiklį, kad išvalytumėte BIOS konfigūraciją ir atkurtumėte CMOS reikšmes į gamyklinius numatytuosius nustatymus. Norėdami išvalyti CMOS reikšmes, naudokite metalinį objektą, pvz., atsuktuvą, kad kelias sekundes paliestumėte du kontaktus.

	Open: Normal (Atidaryta: Normalu)
	Short: Clear CMOS Values (Sujungta: Išvalyti CMOS reikšmes)

Prieš išvalydami CMOS reikšmes, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo.
Po sistemos paleidimo iš naujo eikite į BIOS sąranką, kad įkeltumėte gamyklinius numatytuosius nustatymus (pasirinkite Load Optimized Defaults (įkelti optimizuotus numatytuosius nustatymus)) arba rankiniu būdu sukonfigūruokite BIOS nustatymus (žr. skyrių "BIOS Setup" (BIOS sąranka), skirtą BIOS konfigūracijoms).

BAT (Baterija)
Baterija tiekia energiją, kad išlaikytų reikšmes (pvz., BIOS konfigūracijas, datos ir laiko informaciją) CMOS, kai kompiuteris yra išjungtas. Pakeiskite bateriją, kai baterijos įtampa nukrenta iki žemo lygio, kitaip CMOS reikšmės gali būti netikslios arba gali būti prarastos.
Galite išvalyti CMOS reikšmes išimdami bateriją:
1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.
2. Švelniai išimkite bateriją iš baterijos laikiklio ir palaukite vieną minutę. (Arba naudokite metalinį objektą, pvz., atsuktuvą, kad paliestumėte teigiamą ir neigiamą baterijos laikiklio gnybtus, kad jie būtų sujungti 5 sekundes.)
3. Pakeiskite bateriją.
4. Įjunkite maitinimo laidą ir paleiskite kompiuterį iš naujo.

caution

Prieš keisdami bateriją, visada išjunkite kompiuterį ir atjunkite maitinimo laidą.
Pakeiskite bateriją lygiaverte. Sprogimo pavojus, jei baterija pakeičiama netinkamu modeliu.
Kreipkitės į pirkimo vietą arba vietinį pardavėją, jei negalite patys pakeisti baterijos arba nesate tikri dėl baterijos modelio.
Įdėdami bateriją, atkreipkite dėmesį į teigiamos pusės (+) ir neigiamos pusės (-) orientaciją (teigiama pusė turi būti nukreipta į viršų).
Naudotos baterijos turi būti tvarkomos pagal vietinius aplinkosaugos reikalavimus.

BIOS sąranka

BIOS (pagrindinė įvesties ir išvesties sistema) įrašo sistemos aparatinės įrangos parametrus CMOS atmintyje, esančioje pagrindinėje plokštėje. Pagrindinės jos funkcijos apima savitikros (POST) atlikimą įjungiant sistemą, sistemos parametrų išsaugojimą ir operacinės sistemos įkėlimą ir t. t. BIOS apima BIOS sąrankos programą, leidžiančią vartotojui modifikuoti pagrindinius sistemos konfigūracijos nustatymus arba įjungti tam tikras sistemos funkcijas. Kai maitinimas išjungiamas, baterija pagrindinėje plokštėje tiekia reikiamą energiją CMOS atmintinei, kad konfigūracijos reikšmės būtų išsaugotos CMOS atmintyje. Norėdami pasiekti BIOS sąrankos programą, paspauskite klavišą <Delete> POST metu, kai įjungiamas maitinimas. Norėdami atnaujinti BIOS, naudokite GIGABYTE Q-Flash arba @BIOS įrankį.

Q-Flash leidžia vartotojui greitai ir lengvai atnaujinti arba sukurti BIOS atsarginę kopiją neįeinant į operacinę sistemą.
@BIOS yra Windows pagrindu veikiantis įrankis, kuris ieško ir atsisiunčia naujausią BIOS versiją iš interneto ir atnaujina BIOS.

Kadangi BIOS atnaujinimas yra potencialiai rizikingas, jei nekyla problemų naudojant dabartinę BIOS versiją, rekomenduojama neatnaujinti BIOS. Jei nusprendžiate atnaujinti BIOS, darykite tai atsargiai. Netinkamas BIOS atnaujinimas gali sukelti sistemos gedimus.
Rekomenduojama nekeisti numatytųjų nustatymų (nebent to reikia), kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. Netinkamas nustatymų keitimas gali sukelti sistemos neįsijungimą. Jei taip atsitiks, pabandykite išvalyti CMOS reikšmes ir atkurti numatytąsias plokštės reikšmes. (Žr. skyrių "Load Optimized Defaults" (Įkelti optimizuotus numatytuosius nustatymus) šiame skyriuje arba baterijos/CMOS valymo trumpiklio įvadus, kaip išvalyti CMOS reikšmes.)

Paleidimo ekranas

Įjungus kompiuterį, pasirodys toks paleidimo logotipo ekranas. (BIOS versijos pavyzdys: F1a)

Yra du skirtingi BIOS režimai, kaip nurodyta toliau, ir galite naudoti klavišą <F2>, kad perjungtumėte du režimus. Klasikinis sąrankos režimas suteikia išsamius BIOS nustatymus. Galite paspausti rodyklių klavišus klaviatūroje, kad judėtumėte tarp elementų, ir paspauskite <Enter>, kad patvirtintumėte arba įeitumėte į submeniu. Arba galite naudoti pelę, kad pasirinktumėte norimą elementą. Easy Mode (Lengvasis režimas) leidžia vartotojams greitai peržiūrėti dabartinę sistemos informaciją arba atlikti koregavimus, kad būtų pasiektas optimalus našumas. Easy Mode (Lengvasis režimas) galite naudoti pelę, kad judėtumėte per konfigūracijos elementus.

Kai sistema nėra stabili kaip įprastai, pasirinkite elementą Load Optimized Defaults (Įkelti optimizuotus numatytuosius nustatymus), kad nustatytumėte numatytuosius sistemos nustatymus.
Šiame skyriuje aprašyti BIOS sąrankos meniu yra skirti tik informacijai ir gali skirtis priklausomai nuo BIOS versijos.

M.I.T.

M.I.T.
Ar sistema stabiliai veiks su jūsų nustatytais spartinimo/peraukštinimo nustatymais, priklauso nuo bendros sistemos konfigūracijos. Netinkamas spartinimas/peraukštinimas gali sugadinti CPU, mikroschemų rinkinį arba atmintį ir sumažinti šių komponentų naudojimo trukmę. Šis puslapis skirtas tik patyrusiems vartotojams, todėl rekomenduojame nekeisti numatytųjų nustatymų, kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. (Netinkamai pakeitus nustatymus, sistema gali neįsijungti. Jei taip atsitiks, išvalykite CMOS reikšmes ir atkurkite numatytąsias plokštės reikšmes.)

Išplėstiniai dažnio nustatymai (Advanced Frequency Settings)
Pagrindinio takto reikšmė (Host Clock Value)
Rodo dabartinį pagrindinio takto dažnį.
Grafikos skilties santykis (Graphics Slice Ratio) ^(Pastaba)
Leidžia nustatyti grafikos skilties santykį.
Grafikos neskiltinis santykis (Graphics UnSlice Ratio) ^(Pastaba)
Leidžia nustatyti grafikos neskiltinį santykį.
CPU takto santykis (CPU Clock Ratio)
Leidžia keisti įdiegto CPU takto santykį. Reguliuojamas diapazonas priklauso nuo įdiegto CPU.
CPU dažnis (CPU Frequency)
Rodo dabartinį veikiantį CPU dažnį.
Išplėstiniai CPU branduolio nustatymai (Advanced CPU Core Settings)
CPU takto santykis, CPU dažnis (CPU Clock Ratio, CPU Frequency)
Aukščiau pateikti nustatymai yra sinchroniniai su tais pačiais elementais, esančiais meniu Išplėstiniai dažnio nustatymai (Advanced Frequency Settings).
AVX poslinkis (AVX Offset) ^(Pastaba)
AVX poslinkis yra neigiamas AVX santykio poslinkis.
Nesusijęs santykis (Uncore Ratio)
Leidžia nustatyti CPU nesusijusį santykį. Reguliuojamas diapazonas priklauso nuo naudojamo CPU.
Nesusijęs dažnis (Uncore Frequency)
Rodo dabartinį CPU nesusijusį dažnį.
CPU lankstaus santykio nepaisymas (CPU Flex Ratio Override)
Įgalina arba išjungia CPU lankstų santykį. Didžiausias CPU takto santykis bus pagrįstas CPU lankstaus santykio nustatymų (CPU Flex Ratio Settings) reikšme, jei CPU takto santykis (CPU Clock Ratio) nustatytas į Auto. (Numatytasis: Išjungta (Disabled))
CPU lankstaus santykio nustatymai (CPU Flex Ratio Settings)
Leidžia nustatyti CPU lankstų santykį. Reguliuojamas diapazonas gali skirtis priklausomai nuo CPU.
„Intel(R) Turbo Boost“ technologija (Intel(R) Turbo Boost Technology) (Pastaba)
Leidžia nustatyti, ar įgalinti „Intel ® CPU Turbo Boost“ technologiją. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
Turbo santykis (Turbo Ratio) ^(Pastaba)
Leidžia nustatyti CPU Turbo santykius skirtingam aktyvių branduolių skaičiui. Auto nustato CPU Turbo santykius pagal CPU specifikacijas. (Numatytasis: Auto)
Galingumo riba TDP (vatais) / Galingumo ribos laikas (Power Limit TDP (Watts) / Power Limit Time)
Leidžia nustatyti CPU Turbo režimo galingumo ribą ir kiek laiko jis veiks nurodyta galingumo riba. Jei nurodyta vertė viršijama, CPU automatiškai sumažins branduolio dažnį, kad sumažintų galingumą. Auto nustato dabartinę ribą pagal CPU specifikacijas. (Numatytasis: Auto)
Branduolio srovės riba (amperais) (Core Current Limit (Amps))
Leidžia nustatyti srovės ribą CPU Turbo režimui. Kai CPU srovė viršija nurodytą srovės ribą, CPU automatiškai sumažins branduolio dažnį, kad sumažintų srovę. Auto nustato galingumo ribą pagal CPU specifikacijas. (Numatytasis: Auto)
Įgalintų CPU branduolių skaičius (No. of CPU Cores Enabled)^(Pastaba)
Leidžia pasirinkti CPU branduolių skaičių, kurį norite įgalinti „Intel ®“ daugiabranduoliniame CPU (CPU branduolių skaičius gali skirtis priklausomai nuo CPU). Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
Hyper-Threading technologija (Hyper-Threading Technology)^(Pastaba)
Leidžia nustatyti, ar įgalinti daugiagijų technologiją naudojant „Intel“, kuri palaiko šią funkciją. Ši funkcija veikia tik operacinėse sistemose, kurios palaiko daugiaprocesorių režimą.
Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
„Intel(R) Speed Shift“ technologija (Intel ® Speed Shift Technology)
Įgalina arba išjungia „Intel ® Speed Shift“ technologiją. Įgalinus šią funkciją, procesorius gali greičiau padidinti savo veikimo dažnį ir pagerinti sistemos reakciją. (Numatytasis: Išjungta (Disabled))
CPU patobulintas sustabdymas (C1E) (CPU Enhanced Halt (C1E)) ^(Pastaba)
Įgalina arba išjungia „Intel ® CPU Enhanced Halt“ (C1E) funkciją, CPU energijos taupymo funkciją sistemos sustabdymo būsenoje. Kai įgalinta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
C3 būsenos palaikymas (C3 State Support) ^(Pastaba)
Leidžia nustatyti, ar CPU gali įjungti C3 režimą sistemos sustabdymo būsenoje. Kai įgalinta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas.
C3 būsena yra labiau patobulinta energijos taupymo būsena nei C1. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
C6/C7 būsenos palaikymas (C6/C7 State Support) ^{(Pastaba 1)}
Leidžia nustatyti, ar CPU gali įjungti C6/C7 režimą sistemos sustabdymo būsenoje. Kai įgalinta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas.
C6/C7 būsena yra labiau patobulinta energijos taupymo būsena nei C3. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
C8 būsenos palaikymas (C8 State Support) ^{(Pastaba 1)}
Leidžia nustatyti, ar CPU gali įjungti C8 režimą sistemos sustabdymo būsenoje. Kai įgalinta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. C8 būsena yra labiau patobulinta energijos taupymo būsena nei C6/C7. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
Paketo C būsenos riba (Package C State Limit)^{(Pastaba 1)}
Leidžia nurodyti procesoriaus C būsenos ribą. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
CPU terminis monitorius (CPU Thermal Monitor)^{(Pastaba 1)}
Įgalina arba išjungia „Intel ® Thermal Monitor“ funkciją, CPU perkaitimo apsaugos funkciją. Kai įgalinta, CPU branduolio dažnis ir įtampa bus sumažinti, kai CPU perkaista. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
CPU EIST funkcija (CPU EIST Function) ^{(Pastaba 1)}
Įgalina arba išjungia patobulintą „Intel ® Speed Step“ technologiją (EIST). Priklausomai nuo CPU apkrovos, „Intel EIST“ technologija gali dinamiškai ir efektyviai sumažinti CPU įtampą ir branduolio dažnį, kad sumažėtų vidutinis energijos suvartojimas ir šilumos gamyba. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
Įtampos optimizavimas (Voltage Optimization)
Leidžia nustatyti, ar įgalinti įtampos optimizavimą, kad sumažėtų energijos suvartojimas. (Numatytasis: Išjungta (Disabled))
RSR Leidžia nustatyti, ar automatiškai sumažinti CPU Turbo santykį, jei CPU įtampa/temperatūra yra per aukšta. (Numatytasis: Įgalinta (Enabled))
Aparatinės įrangos išankstinis nuskaitymas (Hardware Prefetcher)
Leidžia nustatyti, ar įgalinti aparatinės įrangos išankstinį nuskaitymą, kad iš atminties į talpyklą būtų iš anksto nuskaitomi duomenys ir instrukcijos. (Numatytasis: Įgalinta (Enabled))
Gretimos talpyklos eilutės išankstinis nuskaitymas (Adjacent Cache Line Prefetch)
Leidžia nustatyti, ar įgalinti gretimos talpyklos eilutės išankstinio nuskaitymo mechanizmą, kuris leidžia procesoriui gauti prašomą talpyklos eilutę ir vėlesnę talpyklos eilutę. (Numatytasis: Įgalinta (Enabled))
Ekstremalus atminties profilis (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Pastaba 2)}
Leidžia BIOS nuskaityti SPD duomenis XMP atminties modulyje (-iuose), kad pagerintų atminties našumą, kai įgalinta.
Išjungta (Disabled) Išjungia šią funkciją. (Numatytasis)
1 profilis (Profile1) Naudoja 1 profilio nustatymus.
2 profilis (Profile2) (Pastaba 2) Naudoja 2 profilio nustatymus.
Sistemos atminties daugiklis (System Memory Multiplier)
Leidžia nustatyti sistemos atminties daugiklį. Auto nustato atminties daugiklį pagal atminties SPD duomenis. (Numatytasis: Auto)
Nelyginis atminties santykis (100/133 arba 200/266) (Memory Odd Ratio (100/133 or 200/266))
Įgalinus, Qclk veiks nelyginiu dažniu. (Numatytasis: Auto)
Atminties dažnis (MHz) (Memory Frequency (MHz))
Pirmoji atminties dažnio vertė yra normalus naudojamos atminties veikimo dažnis; antrasis yra atminties dažnis, kuris automatiškai koreguojamas pagal sistemos atminties daugiklio (System Memory Multiplier) nustatymus.

Išplėstiniai atminties nustatymai (Advanced Memory Settings)
Ekstremalus atminties profilis (X.M.P.) (Extreme Memory Profile (X.M.P.)) (Pastaba), Sistemos atminties daugiklis (System Memory Multiplier), Nelyginis atminties santykis (100/133 arba 200/266) (Memory Odd Ratio(100/133 or 200/266)), Atminties dažnis (Mhz) (Memory Frequency(Mhz))
Aukščiau pateikti nustatymai yra sinchroniniai su tais pačiais elementais, esančiais meniu Išplėstiniai dažnio nustatymai (Advanced Frequency Settings).
Atminties įkrovos režimas (Memory Boot Mode) ^(Pastaba)
Pateikia atminties aptikimo ir mokymo metodus.

Auto	Leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis)
Normalus (Normal)	BIOS automatiškai atlieka atminties apmokymą. Atminkite, kad jei sistema tampa nestabili arba neįkraunama, pabandykite išvalyti CMOS reikšmes ir atkurti numatytąsias plokštės reikšmes. (Žr. akumuliatoriaus/CMOS valymo jungiklio įvadus, kaip išvalyti CMOS reikšmes.)
Įgalinti greitą įkrovą (Enable Fast Boot)	Praleiskite atminties aptikimą ir apmokymą pagal tam tikrus kriterijus, kad atmintis greičiau įsikrautų.
Išjungti greitą įkrovą (Disable Fast Boot)	Aptikti ir apmokyti atmintį kiekvieną kartą įkraunant.

Memory Enhancement Settings (Atminties patobulinimo nustatymai)
Pateikia kelis atminties našumo patobulinimo nustatymus: Normal (pagrindinis našumas), Relax OC, Enhanced Stability (patobulintas stabilumas) ir Enhanced Performance (patobulintas našumas). (Numatytasis: Normal (normalus))
Memory Timing Mode (Atminties laiko režimas)
Manual (rankinis) ir Advanced Manual (išplėstinis rankinis) leidžia konfigūruoti Memory Multiplier Tweaker (atminties daugiklio reguliavimo priemonę), Channel Interleaving (kanalų susiejimą), Rank Interleaving (rangų susiejimą) ir toliau pateiktus atminties laiko nustatymus. Galimos parinktys: Auto (automatinis) (numatytasis), Manual (rankinis), Advanced Manual (išplėstinis rankinis).
Profile DDR Voltage (Profilio DDR įtampa)
Kai naudojate ne XMP atminties modulį arba Extreme Memory Profile (X.M.P.) (ypatingas atminties profilis) nustatytas į Disabled (išjungtas), reikšmė rodoma pagal jūsų atminties specifikaciją. Kai Extreme Memory Profile (X.M.P.) (ypatingas atminties profilis) nustatytas į Profile1 (1 profilis) arba Profile2 (2 profilis), reikšmė rodoma pagal SPD duomenis XMP atmintyje.
Memory Multiplier Tweaker (Atminties daugiklio reguliavimo priemonė)
Pateikia skirtingus atminties automatinio derinimo lygius. (Numatytasis: Auto (automatinis))
Channel Interleaving (Kanalų susiejimas)
Įjungia arba išjungia atminties kanalų susiejimą. Įjungus, sistema gali vienu metu pasiekti skirtingus atminties kanalus, kad padidėtų atminties našumas ir stabilumas. Auto (automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (automatinis))
Rank Interleaving (Rangų susiejimas)
Įjungia arba išjungia atminties rangų susiejimą. Įjungus, sistema gali vienu metu pasiekti skirtingus atminties rangus, kad padidėtų atminties našumas ir stabilumas. Auto (automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (automatinis))

Channel A/B Memory Sub Timings (A/B kanalų atminties papildomi laikai)
Šiame submeniu pateikiami atminties laiko nustatymai kiekvienam atminties kanalui. Atitinkami laiko nustatymų ekranai yra konfigūruojami tik tada, kai Memory Timing Mode (atminties laiko režimas) nustatytas į Manual (rankinis) arba Advanced Manual (išplėstinis rankinis). Pastaba: jūsų sistema gali tapti nestabili arba nepavykti paleisti po to, kai pakeisite atminties laikus. Jei taip atsitiks, atkurkite numatytąsias plokštės vertes įkeldami optimizuotus numatytuosius nustatymus arba išvalydami CMOS vertes.
Advanced Voltage Settings (Išplėstiniai įtampos nustatymai)
Advanced Power Settings (Išplėstiniai energijos nustatymai)
CPU Vcore Loadline Calibration (CPU Vcore apkrovos linijos kalibravimas)
Leidžia konfigūruoti Load-Line Calibration (apkrovos linijos kalibravimą) CPU Vcore įtampai. Pasirinkus aukštesnį lygį, CPU Vcore įtampa išlieka nuoseklesnė su tuo, kas nustatyta BIOS esant didelei apkrovai. Auto (automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą ir nustato įtampą pagal Intel specifikacijas. (Numatytasis: Auto (automatinis))
VAXG Loadline Calibration (VAXG apkrovos linijos kalibravimas)
Leidžia konfigūruoti Load-Line Calibration (apkrovos linijos kalibravimą) CPU VAXG įtampai. Pasirinkus aukštesnį lygį, CPU VAXG įtampa išlieka nuoseklesnė su tuo, kas nustatyta BIOS esant didelei apkrovai. Auto (automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą ir nustato įtampą pagal Intel specifikacijas. (Numatytasis: Auto (automatinis))
CPU Core Voltage Control (CPU branduolio įtampos valdymas)
Šiame skyriuje pateikiamos CPU įtampos valdymo parinktys.
Chipset Voltage Control (Lustų rinkinio įtampos valdymas)
Šiame skyriuje pateikiamos lustų rinkinio įtampos valdymo parinktys.
DRAM Voltage Control (DRAM įtampos valdymas)
Šiame skyriuje pateikiamos atminties įtampos valdymo parinktys.

PC Health Status (Kompiuterio būklės būsena)
Reset Case Open Status (Atkurti korpuso atidarymo būseną)

Disabled (Išjungta)	Išlaiko arba išvalo ankstesnės važiuoklės įsibrovimo būsenos įrašą. (Numatytasis)
Enabled (Įjungta)	Išvalo ankstesnės važiuoklės įsibrovimo būsenos įrašą, o lauke Case Open (korpusas atidarytas) kitą kartą paleidus kompiuterį bus rodoma "No" (ne).

Case Open (Korpusas atidarytas)
Rodo važiuoklės įsibrovimo aptikimo įrenginio, prijungto prie pagrindinės plokštės CI antraštės, aptikimo būseną. Jei sistemos važiuoklės dangtis nuimtas, šiame lauke bus rodoma "Yes" (taip), kitu atveju bus rodoma "No" (ne). Norėdami išvalyti važiuoklės įsibrovimo būsenos įrašą, nustatykite Reset Case Open Status (atkurti korpuso atidarymo būseną) į Enabled (įjungta), išsaugokite nustatymus CMOS ir iš naujo paleiskite sistemą.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG (CPU Vcore/CPU VCCSA/DRAM kanalas A/B įtampa/+3.3V/+5V/+12V/CPU VAXG)
Rodo dabartines sistemos įtampas.

Miscellaneous Settings (Įvairūs nustatymai)
Max Link Speed (Maksimalus jungties greitis)
Leidžia nustatyti PCI Express lizdų veikimo režimą į Gen 1, Gen 2 arba Gen 3. Faktinis veikimo režimas priklauso nuo kiekvieno lizdo aparatinės įrangos specifikacijos. Auto (automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (automatinis))
3DMark01 Enhancement (3DMark01 patobulinimas)
Leidžia nustatyti, ar patobulinti kai kurių senesnių etalonų našumą. (Numatytasis: Disabled (išjungtas))

Smart Fan 5 Settings (Išmanaus ventiliatoriaus 5 nustatymai)
Monitor (Monitorius)
Leidžia pasirinkti tikslą, kurį norite stebėti, ir atlikti tolesnius koregavimus. (Numatytasis: CPU FAN (CPU ventiliatorius))
Fan Speed Control (Ventiliatoriaus greičio valdymas)
Leidžia nustatyti, ar įjungti ventiliatoriaus greičio valdymo funkciją ir reguliuoti ventiliatoriaus greitį.

Normal (Normalus)	Leidžia ventiliatoriui veikti skirtingu greičiu, atsižvelgiant į temperatūrą. Galite reguliuoti ventiliatoriaus greitį naudodami System Information Viewer (sistemos informacijos peržiūros priemonę), atsižvelgdami į savo sistemos reikalavimus. (Numatytasis)
Silent (Tylus)	Leidžia ventiliatoriui veikti lėtu greičiu.
Manual (Rankinis)	Leidžia valdyti ventiliatoriaus greitį kreivės grafike.
Full Speed (Pilnas greitis)	Leidžia ventiliatoriui veikti visu greičiu.

Fan Control Use Temperature Input (Ventiliatoriaus valdymo temperatūros įvestis)
Leidžia pasirinkti atskaitos temperatūrą ventiliatoriaus greičio valdymui.
Temperature Interval (Temperatūros intervalas)
Leidžia pasirinkti temperatūros intervalą ventiliatoriaus greičio keitimui.
Fan Control Mode (Ventiliatoriaus valdymo režimas)

Auto (Automatinis)	Leidžia BIOS automatiškai aptikti įdiegto ventiliatoriaus tipą ir nustato optimalų valdymo režimą. (Numatytasis)
Voltage (Įtampa)	Įtampos režimas rekomenduojamas 3 kontaktų ventiliatoriui.
PWM (PWM)	PWM režimas rekomenduojamas 4 kontaktų ventiliatoriui.

Temperature (Temperatūra)
Rodo dabartinę pasirinktos tikslinės srities temperatūrą.
Fan Speed (Ventiliatoriaus greitis)
Rodo dabartinius ventiliatoriaus greičius.
Temperature Warning Control (Temperatūros įspėjimo valdymas)
Nustato temperatūros įspėjimo slenkstį. Kai temperatūra viršija slenkstį, BIOS skleis įspėjamąjį garsą. Galimos parinktys: Disabled (išjungtas) (numatytasis), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Fan Fail Warning (Ventiliatoriaus gedimo įspėjimas)
Leidžia sistemai skleisti įspėjamąjį garsą, jei ventiliatorius neprijungtas arba sugenda. Patikrinkite ventiliatoriaus būklę arba ventiliatoriaus jungtį, kai tai įvyksta. (Numatytasis: Disabled (išjungtas))

^(Note) (Pastaba)
Šis elementas rodomas tik tada, kai įdiegiate CPU, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie unikalias Intel ® CPU funkcijas, apsilankykite Intel svetainėje.
^{(Note 1)} (1 pastaba)
Šis elementas rodomas tik tada, kai įdiegiate CPU, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie unikalias Intel ® CPU funkcijas, apsilankykite Intel svetainėje.
^{(Note 2)} (2 pastaba)
Šis elementas rodomas tik tada, kai įdiegiate CPU ir atminties modulį, kurie palaiko šią funkciją.

Sistema

Sistema
Šiame skyriuje pateikiama informacija apie jūsų pagrindinės plokštės modelį ir BIOS versiją. Taip pat galite pasirinkti numatytąją BIOS naudojamą kalbą ir rankiniu būdu nustatyti sistemos laiką.
Access Level (Prieigos lygis)
Rodomas dabartinis prieigos lygis, priklausomai nuo naudojamo slaptažodžio apsaugos tipo. (Jei slaptažodis nenustatytas, numatytasis bus rodomas kaip Administratorius.) Administratoriaus lygis leidžia keisti visus BIOS nustatymus; Vartotojo lygis leidžia keisti tik tam tikrus BIOS nustatymus, bet ne visus.
System Language (Sistemos kalba)
Pasirenka numatytąją BIOS naudojamą kalbą.
System Date (Sistemos data)
Nustato sistemos datą. Datos formatas yra savaitė (tik skaitymui), mėnuo, diena ir metai. Naudokite <Enter>, kad perjungtumėte Mėnesio, Dienos ir Metų laukus, ir naudokite <Page Up> arba <Page Down> klavišą, kad nustatytumėte norimą reikšmę.
System Time (Sistemos laikas)
Nustato sistemos laiką. Laiko formatas yra valanda, minutė ir sekundė. Pavyzdžiui, 1 p.m. yra 13:00:00. Naudokite <Enter>, kad perjungtumėte Valandos, Minutės ir Sekundės laukus, ir naudokite <Page Up> arba <Page Down> klavišą, kad nustatytumėte norimą reikšmę.

BIOS

BIOS
Bootup NumLock State ( paleidimo NumLock būsena)
Įjungia arba išjungia Numlock funkciją klaviatūros skaitmeninėje klaviatūroje po POST. (Numatytasis: Įjungta)
Security Option (Saugos parinktis)
Nurodo, ar slaptažodis reikalingas kiekvieną kartą paleidžiant sistemą, ar tik įėjus į BIOS sąranką.
Sukonfigūravę šį elementą, nustatykite slaptažodžius po elementu Administratoriaus slaptažodis / Vartotojo slaptažodis.

Setup	Slaptažodis reikalingas tik norint įeiti į BIOS sąrankos programą.
System	Slaptažodis reikalingas norint paleisti sistemą ir įeiti į BIOS sąrankos programą. (Numatytasis)

Full Screen LOGO Show (Viso ekrano logotipo rodymas)
Leidžia nustatyti, ar paleidžiant sistemą rodyti GIGABYTE logotipą. Išjungus, GIGABYTE logotipas praleidžiamas paleidžiant sistemą. (Numatytasis: Įjungta)
Boot Option Priorities (Paleidimo parinkčių prioritetai)
Nurodo bendrą paleidimo tvarką iš galimų įrenginių. Nuimamiems saugojimo įrenginiams, palaikantiems GPT formatą, paleidimo įrenginių sąraše bus pridėtas priešdėlis "UEFI:". Norėdami paleisti iš operacinės sistemos, palaikančios GPT skaidymą, pasirinkite įrenginį su priešdėliu "UEFI:".
Arba, jei norite įdiegti operacinę sistemą, palaikančią GPT skaidymą, pvz., Windows 7 64 bitų, pasirinkite optinį diskų įrenginį, kuriame yra Windows 7 64 bitų diegimo diskas ir kuris prasideda "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Kietojo disko / CD / DVD ROM įrenginio / Diskelio įrenginio / Tinklo įrenginio BBS prioritetai)
Nurodo konkretaus įrenginio tipo, pvz., kietųjų diskų, optinių diskų įrenginių, diskelių įrenginių ir įrenginių, palaikančių paleidimą iš LAN funkcijos, paleidimo tvarką ir kt. Paspauskite <Enter> ant šio elemento, kad įeitumėte į submeniu, kuriame pateikiami to paties tipo prijungti įrenginiai. Šis elementas pateikiamas tik tuo atveju, jei įdiegtas bent vienas šio tipo įrenginys.
Fast Boot (Greitas paleidimas)
Įjungia arba išjungia Greitą paleidimą, kad sutrumpėtų OS paleidimo procesas. Ultra Fast suteikia greičiausią paleidimo greitį. (Numatytasis: Išjungta)
SATA Support (SATA palaikymas)

All Sata Devices	Visi SATA įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis)
Last Boot HDD Only	Išskyrus ankstesnį paleidimo diską, visi SATA įrenginiai išjungiami prieš baigiant OS paleidimo procesą.

Šis elementas konfigūruojamas tik tada, kai Greitas paleidimas nustatytas į Įjungta arba Ultra Fast.
VGA Support (VGA palaikymas)
Leidžia pasirinkti, kokio tipo operacinę sistemą paleisti.

Auto	Įjungia tik senąją parinkčių ROM.
EFI Driver	Įjungia EFI parinkčių ROM. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai Greitas paleidimas nustatytas į Įjungta arba Ultra Fast.
USB Support (USB palaikymas)

Disabled	Visi USB įrenginiai išjungiami prieš baigiant OS paleidimo procesą.
Full Initial	Visi USB įrenginiai veikia operacinėje sistemoje ir POST metu.
Partial Initial	Dalis USB įrenginių išjungiami prieš baigiant OS paleidimo procesą. (Numatytasis)

Ši funkcija išjungta, kai Greitas paleidimas nustatytas į Ultra Fast.
PS2 Devices Support (PS2 įrenginių palaikymas)

Disabled	Visi PS/2 įrenginiai išjungiami prieš baigiant OS paleidimo procesą.
Enabled	Visi PS/2 įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai Greitas paleidimas nustatytas į Įjungta. Ši funkcija išjungta, kai Greitas paleidimas nustatytas į Ultra Fast.
NetWork Stack Driver Support (Tinklo stekų tvarkyklės palaikymas)

Disabled	Išjungia paleidimą iš tinklo. (Numatytasis)
Enabled	Įjungia paleidimą iš tinklo.

Šis elementas konfigūruojamas tik tada, kai Greitas paleidimas nustatytas į Įjungta arba Ultra Fast.
Next Boot After AC Power Loss (Kitas paleidimas po kintamosios srovės dingimo)

Normal Boot	Įjungia normalų paleidimą grįžus kintamajai srovei. (Numatytasis)
Fast Boot	Išlaiko Greito paleidimo nustatymus grįžus kintamajai srovei.

Šis elementas konfigūruojamas tik tada, kai Greitas paleidimas nustatytas į Įjungta arba Ultra Fast.
Mouse Speed (Pelės greitis)
Leidžia nustatyti pelės žymeklio judėjimo greitį. (Numatytasis: 1 X)
Windows 8/10 Features (Windows 8/10 funkcijos)
Leidžia pasirinkti, kurią operacinę sistemą įdiegti. (Numatytasis: Kita OS)
CSM Support (CSM palaikymas)
Įjungia arba išjungia UEFI CSM (Suderinamumo palaikymo modulį), kad palaikytų senąjį kompiuterio paleidimo procesą.

Enabled	Įjungia UEFI CSM. (Numatytasis)
Disabled	Išjungia UEFI CSM ir palaiko tik UEFI BIOS paleidimo procesą.

Šis elementas konfigūruojamas tik tada, kai Windows 8/10 funkcijos nustatytos į Windows 8/10 arba Windows 8/10 WHQL.
LAN PXE Boot Option ROM (LAN PXE paleidimo parinkties ROM)
Leidžia pasirinkti, ar įjungti senąją parinkties ROM LAN valdikliui. (Numatytasis: Išjungta)
Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Įjungta.
Storage Boot Option Control (Saugojimo paleidimo parinkties valdymas)
Leidžia pasirinkti, ar įjungti UEFI arba senąją parinkties ROM saugojimo įrenginio valdikliui.

Do not launch	Išjungia parinkties ROM.
Legacy	Įjungia tik senąją parinkties ROM. (Numatytasis)
UEFI	Įjungia tik UEFI parinkties ROM.

Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Įjungta.
Other PCI devices (Kiti PCI įrenginiai)
Leidžia pasirinkti, ar įjungti UEFI arba Senąją parinkties ROM PCI įrenginio valdikliui, išskyrus LAN, saugojimo įrenginio ir grafikos valdiklius.

Do not launch	Išjungia parinkties ROM.
Legacy	Įjungia tik senąją parinkties ROM.
UEFI	Įjungia tik UEFI parinkties ROM. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Įjungta.
Administrator Password (Administratoriaus slaptažodis)
Leidžia konfigūruoti administratoriaus slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir tada paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Dar kartą įveskite slaptažodį ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeinant į BIOS sąranką. Skirtingai nuo vartotojo slaptažodžio, administratoriaus slaptažodis leidžia keisti visus BIOS nustatymus.
User Password (Vartotojo slaptažodis)
Leidžia konfigūruoti vartotojo slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir tada paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Dar kartą įveskite slaptažodį ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeinant į BIOS sąranką. Tačiau vartotojo slaptažodis leidžia keisti tik tam tikrus BIOS nustatymus, bet ne visus.
Norėdami atšaukti slaptažodį, paspauskite <Enter> ant slaptažodžio elemento ir, kai paprašys slaptažodžio, pirmiausia įveskite teisingą. Kai būsite paraginti įvesti naują slaptažodį, paspauskite <Enter> neįvesdami jokio slaptažodžio. Dar kartą paspauskite <Enter>, kai būsite paraginti patvirtinti.
PASTABA: Prieš nustatydami Vartotojo slaptažodį, būtinai pirmiausia nustatykite Administratoriaus slaptažodį.

Periferiniai įrenginiai

Ambient LED
Įjungia arba išjungia integruotą garso LED funkciją. (Numatytasis: Įjungta)
Intel Platform Trust Technology (PTT)
Įjungia arba išjungia "Intel ® PTT Technology". (Numatytasis: Išjungta)
SW Guard Extensions (SGX)
Įjungia arba išjungia "Intel ® Software Guard Extensions" technologiją. Ši funkcija leidžia teisėtai programinei įrangai veikti saugioje aplinkoje ir apsaugo programinę įrangą nuo kenkėjiškos programinės įrangos atakų. "Software Controlled" (programinės įrangos valdomas) parinktis leidžia įjungti arba išjungti šią funkciją naudojant "Intel" pateiktą programą. (Numatytasis: "Software Controlled" (programinės įrangos valdomas))
OffBoard SATA Controller Configuration
Rodo informaciją apie jūsų M.2 PCIe SSD, jei jis įdiegtas.

Trusted Computing
Įjungia arba išjungia "Trusted Platform Module" (TPM).
Super IO Configuration
Serial Port
Įjungia arba išjungia integruotą nuoseklųjį prievadą. (Numatytasis: Įjungta)
Intel(R) Bios Guard Technology
Įjungia arba išjungia "Intel ® BIOS Guard" funkciją, kuri apsaugo BIOS nuo kenkėjiškų atakų.
Network Stack Configuration
Network Stack
Išjungia arba įjungia paleidimą iš tinklo, kad būtų galima įdiegti GPT formato OS, pvz., įdiegti OS iš "Windows Deployment Services" serverio. (Numatytasis: Išjungta)
Ipv4 PXE Support
Įjungia arba išjungia IPv4 PXE palaikymą. Šis elementas konfigūruojamas tik tada, kai įjungtas "Network Stack".
Ipv4 HTTP Support
Įjungia arba išjungia HTTP paleidimo palaikymą IPv4. Šis elementas konfigūruojamas tik tada, kai įjungtas "Network Stack". & Ipv6 PXE Support Įjungia arba išjungia IPv6 PXE palaikymą. Šis elementas konfigūruojamas tik tada, kai įjungtas "Network Stack".
Ipv6 HTTP Support
Įjungia arba išjungia HTTP paleidimo palaikymą IPv6. Šis elementas konfigūruojamas tik tada, kai įjungtas "Network Stack".
PXE boot wait time
Leidžia konfigūruoti, kiek laiko laukti, kol galėsite paspausti <Esc>, kad nutrauktumėte PXE paleidimą. Šis elementas konfigūruojamas tik tada, kai įjungtas "Network Stack". (Numatytasis: 0)
Media detect count
Leidžia nustatyti, kiek kartų tikrinti, ar yra laikmena. Šis elementas konfigūruojamas tik tada, kai įjungtas "Network Stack". (Numatytasis: 1)
NVMe Configuration
Rodo informaciją apie jūsų M.2 NVME PCIe SSD, jei jis įdiegtas.
USB Configuration
Legacy USB Support
Leidžia naudoti USB klaviatūrą/pelę MS-DOS sistemoje. (Numatytasis: Įjungta)
XHCI Hand-off
Nustato, ar įjungti XHCI Hand-off funkciją operacinei sistemai be XHCI Hand-off palaikymo. (Numatytasis: Išjungta)
USB Mass Storage Driver Support
Įjungia arba išjungia USB atminties įrenginių palaikymą. (Numatytasis: Įjungta)
Port 60/64 Emulation
Įjungia arba išjungia I/O prievadų 64h ir 60h emuliavimą. Tai turėtų būti įjungta, kad būtų užtikrintas visiškas senesnių USB klaviatūrų/pelių palaikymas MS-DOS sistemoje arba operacinėje sistemoje, kuri iš prigimties nepalaiko USB įrenginių.
(Numatytasis: Įjungta)
Mass Storage Devices
Rodo prijungtų USB atminties įrenginių sąrašą. Šis elementas rodomas tik tada, kai įdiegtas USB atminties įrenginys.

SATA And RST Configuration

SATA Controller(s)
Įjungia arba išjungia integruotus SATA valdiklius. (Numatytasis: Įjungta)

SATA Mode Selection
Nurodo integruotų SATA valdiklių veikimo režimą.

Intel RST With Intel Optane System Acceleration	Įjungia "Intel ® Optane ™ Technology" SATA valdikliams.
AHCI	Konfigūruoja SATA valdiklius AHCI režimui. "Advanced Host Controller Interface" (AHCI) yra sąsajos specifikacija, leidžianti atminties tvarkyklei įjungti išplėstines "Serial ATA" funkcijas, tokias kaip "Native Command Queuing" ir "hot plug". (Numatytasis)

Aggressive LPM Support
Įjungia arba išjungia energijos taupymo funkciją ALPM ("Aggressive Link Power Management") lustų rinkinio SATA valdikliams. (Numatytasis: Įjungta)
Port 0/1/2/3/4/5
Įjungia arba išjungia kiekvieną SATA prievadą. (Numatytasis: Įjungta)
Hot plug
Įjungia arba išjungia "hot plug" galimybę kiekvienam SATA prievadui. (Numatytasis: Išjungta)
Configured as eSATA
Įjungia arba išjungia išorinių SATA įrenginių palaikymą.

Lustų rinkinys

VT-d ^(Pastaba)
Įjungia arba išjungia "Intel ® Virtualization Technology for Directed I/O". (Numatytasis: Įjungta)
Internal Graphics
Įjungia arba išjungia integruotą grafikos funkciją. (Numatytasis: Automatinis)
DVMT Pre-Allocated
Leidžia nustatyti integruotos grafikos atminties dydį. Parinktys: 32M~1024M. (Numatytasis: 64M)
DVMT Total Gfx Mem
Leidžia paskirstyti integruotos grafikos DVMT atminties dydį. Parinktys: 128M, 256M, MAX. (Numatytasis: 256M)
Audio Controller
Įjungia arba išjungia integruotą garso funkciją. (Numatytasis: Įjungta) Jei norite įdiegti trečiosios šalies papildomą garso plokštę, o ne naudoti integruotą garsą, nustatykite šį elementą į "Disabled" (išjungta).
PCH LAN Controller
Įjungia arba išjungia integruotą LAN funkciją. (Numatytasis: Įjungta) Jei norite įdiegti trečiosios šalies papildomą tinklo plokštę, o ne naudoti integruotą LAN, nustatykite šį elementą į "Disabled" (išjungta).
Wake on LAN Enable
Įjungia arba išjungia "wake on LAN" funkciją. (Numatytasis: Įjungta)
High Precision Timer
Įjungia arba išjungia "High Precision Event Timer" (HPET) operacinėje sistemoje. (Numatytasis: Įjungta) & IOAPIC 24-119 Entries Įjungia arba išjungia šią funkciją. (Numatytasis: Įjungta)

^(Pastaba) Šis elementas rodomas tik tada, kai įdiegiate CPU, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie "Intel ® CPUs" unikalias funkcijas, apsilankykite "Intel" svetainėje.

Maitinimas

Platform Power Management
Įgalina arba išjungia "Active State Power Management" (ASPM) funkciją. (Numatytasis: Išjungta)
PEG ASPM
Leidžia konfigūruoti ASPM režimą įrenginiui, prijungtam prie CPU PEG magistralės. Šis elementas konfigūruojamas tik tada, kai "Platform Power Management" nustatyta į "Enabled" (įgalinta). (Numatytasis: Įgalinta)
PCH ASPM
Leidžia konfigūruoti ASPM režimą įrenginiui, prijungtam prie lustų rinkinio PCI Express magistralės. Šis elementas konfigūruojamas tik tada, kai "Platform Power Management" nustatyta į "Enabled" (įgalinta). (Numatytasis: Įgalinta)
DMI ASPM
Leidžia konfigūruoti ASPM režimą tiek CPU pusėje, tiek lustų rinkinio pusėje DMI jungčiai. Šis elementas konfigūruojamas tik tada, kai "Platform Power Management" nustatyta į "Enabled" (įgalinta). (Numatytasis: Įgalinta)
AC BACK
Nustato sistemos būseną po maitinimo atnaujinimo po kintamosios srovės (AC) maitinimo dingimo.

Always Off	Sistema lieka išjungta atnaujinus kintamosios srovės (AC) maitinimą. (Numatytasis)
Always On	Sistema įjungiama atnaujinus kintamosios srovės (AC) maitinimą.
Memory	Sistema grįžta į paskutinę žinomą įjungtą būseną atnaujinus kintamosios srovės (AC) maitinimą.

Power On By Keyboard
Leidžia sistemą įjungti PS/2 klaviatūros pažadinimo įvykiu.
Pastaba: Norėdami naudoti šią funkciją, jums reikia ATX maitinimo šaltinio, kuris užtikrintų bent 1A ant +5VSB laido.

Disabled	Išjungia šią funkciją. (Numatytasis)
Any Key	Paspauskite bet kurį klavišą, kad įjungtumėte sistemą.
Keyboard 98	Paspauskite POWER (maitinimo) mygtuką ant "Windows 98" klaviatūros, kad įjungtumėte sistemą.
Password	Nustatykite 1–5 simbolių slaptažodį, kad įjungtumėte sistemą.

Power On Password
Nustatykite slaptažodį, kai "Power On By Keyboard" (įjungimas klaviatūra) nustatytas į "Password" (slaptažodis). Paspauskite <Enter> ant šio elemento ir nustatykite iki 5 simbolių slaptažodį, tada paspauskite <Enter>, kad patvirtintumėte. Norėdami įjungti sistemą, įveskite slaptažodį ir paspauskite <Enter>.
Pastaba: Norėdami atšaukti slaptažodį, paspauskite <Enter> ant šio elemento. Kai būsite paraginti įvesti slaptažodį, dar kartą paspauskite <Enter> neįvesdami slaptažodžio, kad išvalytumėte slaptažodžio nustatymus.
Power On By Mouse
Leidžia sistemą įjungti PS/2 pelės pažadinimo įvykiu.
Pastaba: Norėdami naudoti šią funkciją, jums reikia ATX maitinimo šaltinio, kuris užtikrintų bent 1A ant +5VSB laido.

Disabled	Išjungia šią funkciją. (Numatytasis)
Move	Pajudinkite pelę, kad įjungtumėte sistemą.
Double Click	Dukart spustelėkite kairįjį pelės mygtuką, kad įjungtumėte sistemą.

ErP
Nustato, ar sistema turi naudoti mažiausiai energijos S5 (išjungimo) būsenoje. (Numatytasis: Išjungta)
Pastaba: Kai šis elementas nustatytas į "Enabled" (įgalintas), šios funkcijos taps nepasiekiamos: "Resume by Alarm" (pažadinimas pagal žadintuvą), PME įvykio pažadinimas, įjungimas pele, įjungimas klaviatūra ir "Wake on LAN" (pažadinimas per LAN).
Soft-Off by PWR-BTTN
Konfigūruoja kompiuterio išjungimo būdą MS-DOS režimu naudojant maitinimo mygtuką.

Instant-Off	Paspauskite maitinimo mygtuką ir sistema iškart išsijungs. (Numatytasis)
Delay 4 Sec.	Paspauskite ir palaikykite maitinimo mygtuką 4 sekundes, kad išjungtumėte sistemą. Jei maitinimo mygtukas paspaudžiamas trumpiau nei 4 sekundes, sistema pereis į miego režimą.

Power Loading
Įgalina arba išjungia fiktyvią apkrovą. Kai maitinimo šaltinis yra su maža apkrova, įsijungs apsauga, dėl kurios jis išsijungs arba suges. Jei taip atsitiks, nustatykite į "Enabled" (įgalinta). "Auto" (automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
Resume by Alarm
Nustato, ar įjungti sistemą norimu laiku. (Numatytasis: Išjungta)
Jei įgalinta, nustatykite datą ir laiką taip:
Wake up day (pažadinimo diena): Įjunkite sistemą tam tikru laiku kiekvieną dieną arba tam tikrą mėnesio dieną.
Wake up hour/minute/second (pažadinimo valanda/minutė/sekundė): Nustatykite laiką, kada sistema bus įjungta automatiškai.
Pastaba: Naudojant šią funkciją, venkite netinkamo išjungimo iš operacinės sistemos arba kintamosios srovės (AC) maitinimo atjungimo, nes nustatymai gali būti neveiksmingi.
RC6(Render Standby)
Leidžia nustatyti, ar integruota grafika turi pereiti į budėjimo režimą, kad sumažėtų energijos suvartojimas. (Numatytasis: Įgalinta)

Išsaugoti ir išeiti

Išsaugoti ir išeiti
Save & Exit Setup
Paspauskite <Enter> ant šio elemento ir pasirinkite "Yes" (taip). Tai išsaugo pakeitimus CMOS ir išeina iš BIOS sąrankos programos. Pasirinkite "No" (ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu.
Exit Without Saving
Paspauskite <Enter> ant šio elemento ir pasirinkite "Yes" (taip). Tai išeina iš BIOS sąrankos neišsaugant pakeitimų, atliktų BIOS sąrankoje, į CMOS. Pasirinkite "No" (ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu.
Load Optimized Defaults
Paspauskite <Enter> ant šio elemento ir pasirinkite "Yes" (taip), kad įkeltumėte optimalius BIOS numatytuosius nustatymus. BIOS numatytieji nustatymai padeda sistemai veikti optimalioje būsenoje. Visada įkelkite optimizuotus numatytuosius nustatymus atnaujinę BIOS arba išvalę CMOS reikšmes.
Boot Override
Leidžia pasirinkti įrenginį, iš kurio iškart paleisti sistemą. Paspauskite <Enter> ant pasirinkto įrenginio ir pasirinkite "Yes" (taip), kad patvirtintumėte. Jūsų sistema bus automatiškai paleista iš naujo ir paleista iš to įrenginio.
Save Profiles
Ši funkcija leidžia išsaugoti dabartinius BIOS nustatymus į profilį. Galite sukurti iki 8 profilių ir išsaugoti kaip "Setup Profile 1" (sąrankos profilis 1) ~ "Setup Profile 8" (sąrankos profilis 8). Paspauskite <Enter>, kad užbaigtumėte. Arba galite pasirinkti "Select File in HDD/FDD/USB" (pasirinkti failą HDD/FDD/USB), kad išsaugotumėte profilį savo saugojimo įrenginyje.
Load Profiles
Jei jūsų sistema tampa nestabili ir įkėlėte BIOS numatytuosius nustatymus, galite naudoti šią funkciją, kad įkeltumėte BIOS nustatymus iš anksčiau sukurto profilio, be vargo iš naujo konfigūruojant BIOS nustatymus. Pirmiausia pasirinkite profilį, kurį norite įkelti, tada paspauskite <Enter>, kad užbaigtumėte. Galite pasirinkti "Select File in HDD/FDD/USB" (pasirinkti failą HDD/FDD/USB), kad įvestumėte anksčiau sukurtą profilį iš savo saugojimo įrenginio arba įkeltumėte profilį, automatiškai sukurtą BIOS, pvz., grąžinti BIOS nustatymus į paskutinius nustatymus, kurie veikė tinkamai (paskutinis žinomas geras įrašas).

„Intel ® Optane ™“ technologijos įjungimas

Sistemos reikalavimai

Intel ® Optane ™ SSD
„Optane ™“ SSD turi turėti bent 16 GB talpos ir būti lygus arba mažesnis už standžiojo disko/SSD, kuris bus spartinamas, talpą.)

BIOS sąrankoje eikite į BIOS ir nustatykite „CSM Support“ į „Enabled“ (įjungta), o „Storage Boot Option Control“ į „UEFI“. Tada eikite į „Peripherals\SATA And RST Configuration“, nustatykite „SATA Mode Selection“ į „Intel RST With Intel Optane System Acceleration“. Išsaugokite pakeitimus ir išeikite iš BIOS sąrankos.
Įeikite į operacinę sistemą, paleiskite „Intel ® Rapid Storage Technology“ įrankį iš meniu „Start“ (pradėti) ir įjunkite „Intel ® Optane ™“ technologiją.

Tvarkyklių diegimas

Prieš diegiant tvarkykles, pirmiausia įdiekite operacinę sistemą. (Šiose instrukcijose kaip operacinės sistemos pavyzdys naudojama „Windows 10“.)
Įdiegę operacinę sistemą, įdėkite pagrindinės plokštės tvarkyklių diską į optinį įrenginį. Spustelėkite pranešimą "Tap to choose what happens with this disc" (palieskite, kad pasirinktumėte, kas nutiks su šiuo disku) viršutiniame dešiniajame ekrano kampe ir pasirinkite "Run Run.exe" (vykdyti Run.exe). (Arba eikite į „My Computer“ (mano kompiuteris), dukart spustelėkite optinį įrenginį ir paleiskite programą „Run.exe“.)

"Xpress Install" (greitasis diegimas) automatiškai nuskaito jūsų sistemą ir pateikia visų tvarkyklių, kurias rekomenduojama įdiegti, sąrašą. Galite spustelėti mygtuką „Xpress Install“ (greitasis diegimas) ir „Xpress Install“ (greitasis diegimas) įdiegs visas pasirinktas tvarkykles. Arba spustelėkite rodyklę piktogramą, kad atskirai įdiegtumėte reikiamas tvarkykles.

Susisiekite su mumis

GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231,Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): http://esupport.gigabyte.com
WEB address (English): http://www.gigabyte.com
WEB address (Chinese): http://www.gigabyte.tw

GIGABYTE eSupport
To submit a technical or non-technical (Sales/Marketing) question, please link to: http://esupport.gigabyte.com

Autorių teisės
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Visos teisės saugomos. Šiame vadove paminėti prekių ženklai yra teisėtai įregistruoti atitinkamiems jų savininkams.

Pagrindinės plokštės versijos nustatymas
Pagrindinės plokštės versijos numeris atrodo taip: "REV: X.X." Pavyzdžiui, "REV: 1.0" reiškia, kad pagrindinės plokštės versija yra 1.0. Prieš atnaujindami pagrindinės plokštės BIOS, tvarkykles arba ieškodami techninės informacijos, patikrinkite pagrindinės plokštės versiją.
Pavyzdys:
