GIGABYTE GA-B250M-Gaming 3 - Manuel de la carte mère

Sommaire

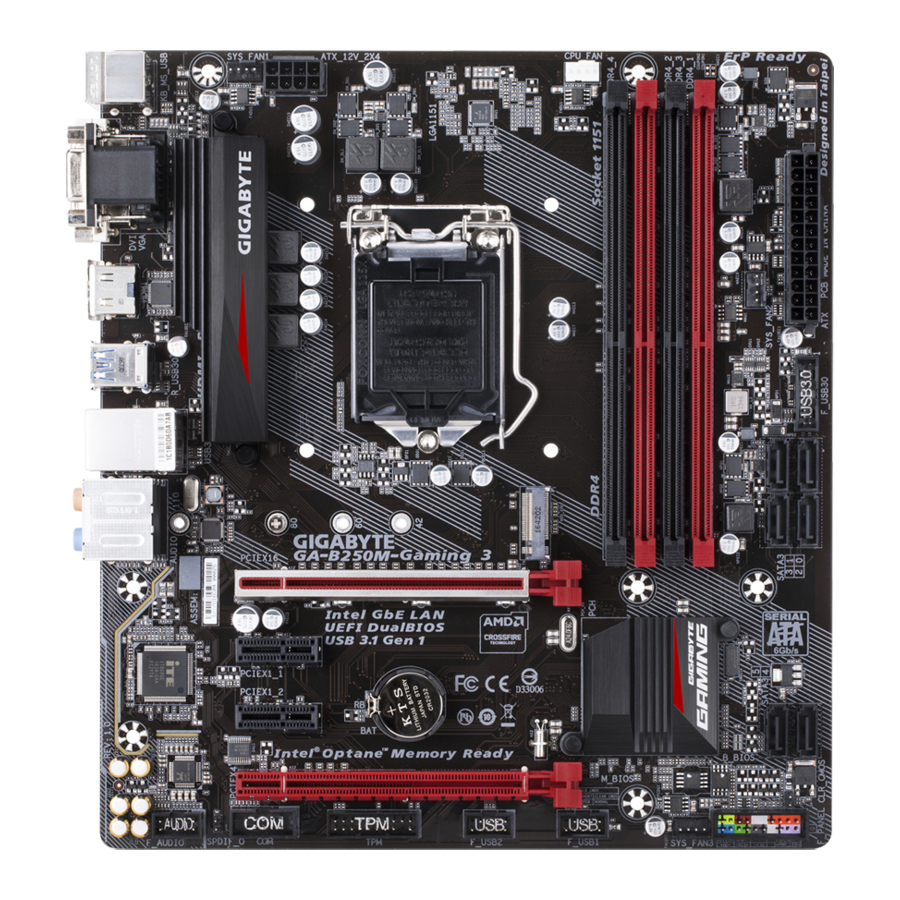

GA-B250M-Gaming 3 - Schéma de la carte mère

Schéma de la carte mère

Contenu de la boîte

  • Carte mère GA-B250M-Gaming 3
  • Disque des pilotes de la carte mère
  • Manuel de l'utilisateur
  • Deux câbles SATA
  • Plaque E/S

* Le contenu de la boîte ci-dessus est donné à titre indicatif et les éléments réels dépendront de l'emballage du produit que vous obtenez. Le contenu de la boîte est sujet à modification sans préavis.

Installation du Matériel

Précautions d'Installation

La carte mère contient de nombreux circuits et composants électroniques délicats qui peuvent être endommagés par une décharge électrostatique (ESD). Avant l'installation, lisez attentivement le manuel de l'utilisateur et suivez ces procédures :

  • Avant l'installation, assurez-vous que le boîtier est adapté à la carte mère.
  • Avant l'installation, ne retirez ni ne cassez l'autocollant S/N (numéro de série) de la carte mère ou l'autocollant de garantie fourni par votre revendeur. Ces autocollants sont nécessaires pour la validation de la garantie.
  • Retirez toujours l'alimentation CA en débranchant le cordon d'alimentation de la prise de courant avant d'installer ou de retirer la carte mère ou d'autres composants matériels.
  • Lorsque vous connectez des composants matériels aux connecteurs internes de la carte mère, assurez-vous qu'ils sont bien branchés et sécurisés.
  • Lorsque vous manipulez la carte mère, évitez de toucher les fils ou les connecteurs métalliques.
  • Il est préférable de porter un bracelet antistatique (ESD) lorsque vous manipulez des composants électroniques tels qu'une carte mère, un CPU ou de la mémoire. Si vous n'avez pas de bracelet antistatique, gardez vos mains sèches et touchez d'abord un objet métallique pour éliminer l'électricité statique.
  • Avant d'installer la carte mère, placez-la sur un tapis antistatique ou dans un conteneur de blindage électrostatique.
  • Avant de connecter ou de débrancher le câble d'alimentation de la carte mère, assurez-vous que l'alimentation est coupée.
  • Avant de mettre sous tension, assurez-vous que la tension de l'alimentation a été réglée selon la norme de tension locale.
  • Avant d'utiliser le produit, veuillez vérifier que tous les câbles et connecteurs d'alimentation de vos composants matériels sont connectés.
  • Pour éviter d'endommager la carte mère, ne laissez pas les vis entrer en contact avec le circuit de la carte mère ou ses composants.
  • Assurez-vous qu'il n'y a pas de vis restantes ou de composants métalliques placés sur la carte mère ou à l'intérieur du boîtier de l'ordinateur.
  • Ne placez pas le système informatique sur une surface inégale.
  • Ne placez pas le système informatique dans un environnement à haute température ou humide.
  • Mettre sous tension l'ordinateur pendant le processus d'installation peut entraîner des dommages aux composants du système ainsi que des blessures physiques pour l'utilisateur.
  • Si vous avez des doutes sur l'une des étapes d'installation ou si vous rencontrez un problème lié à l'utilisation du produit, veuillez consulter un technicien informatique certifié.
  • Si vous utilisez un adaptateur, une rallonge électrique ou une multiprise, assurez-vous de consulter ses instructions d'installation et/ou de mise à la terre.

Spécifications du produit

CPU
  • Prise en charge des processeurs Intel ® Core ™ i7/ Intel ® Core ™ i5/Intel ® Core ™ i3/ Intel ® Pentium ®/Intel ® Celeron ® de 7e et 6e génération avec socket LGA1151 (Rendez-vous sur le site web de GIGABYTE pour la liste des CPU pris en charge la plus récente.)
  • Le cache L3 varie selon le CPU
Chipset
  • Chipset Intel ® B250 Express
Mémoire
  • 4 x emplacements DIMM DDR4 prenant en charge jusqu'à 64 Go de mémoire système
    * En raison d'une limitation des systèmes d'exploitation Windows 32 bits, lorsque plus de 4 Go de mémoire physique sont installés, la taille de mémoire réelle affichée sera inférieure à la taille de la mémoire physique installée.
  • Architecture mémoire double canal
  • Prise en charge des modules de mémoire DDR4 2400/2133 MHz
  • Prise en charge des modules de mémoire DIMM non tamponnés ECC 1Rx8/2Rx8 (fonctionnent en mode non-ECC)
  • Prise en charge des modules de mémoire DIMM non tamponnés non-ECC 1Rx8/2Rx8/1Rx16
  • Prise en charge des modules de mémoire Extreme Memory Profile (XMP)
    * Pour prendre en charge la mémoire 2400 MHz ou XMP, vous devez installer un processeur de 7e génération.
    (Rendez-vous sur le site web de GIGABYTE pour les vitesses de mémoire et les modules de mémoire pris en charge les plus récents.)
Graphiques intégrés
  • Processeur graphique intégré - prise en charge d'Intel ® HD Graphics :
    • 1 x port D-Sub, prenant en charge une résolution maximale de 1920x1200@60 Hz
    • 1 x port DVI-D, prenant en charge une résolution maximale de 1920x1200@60 Hz
      * Le port DVI-D ne prend pas en charge la connexion D-Sub via un adaptateur.
    • 1 x port HDMI, prenant en charge une résolution maximale de 4096x2160@24 Hz
      * Prise en charge de la version HDMI 1.4.
  • Prise en charge de jusqu'à 3 écrans simultanément
  • Mémoire partagée maximale de 1 Go
Audio
  • Codec Realtek ® ALC892
  • Audio haute définition
  • Canaux 2/4/5.1/7.1
  • Prise en charge de la sortie S/PDIF
LAN
  • Puce LAN Intel ® GbE (10/100/1000 Mbit)
Connecteurs d'extension
  • 1 x emplacement PCI Express x16, fonctionnant en x16 (PCIEX16)
    * Pour des performances optimales, si une seule carte graphique PCI Express doit être installée, assurez-vous de l'installer dans l'emplacement PCIEX16.
  • 1 x emplacement PCI Express x16, fonctionnant en x4 (PCIEX4)
  • 2 x emplacements PCI Express x1
    (Tous les emplacements PCI Express sont conformes à la norme PCI Express 3.0.)
Technologie multi-graphique
  • Prise en charge des technologies AMD Quad-GPU CrossFireX ™ et 2-Way AMD CrossFire ™
Interface de stockage
  • Chipset :
    • 1 x connecteur M.2 (Socket 3, M key, prise en charge des SSD SATA et PCIe x4/x2 de type 2242/2260/2280/22110)
    • 6 x connecteurs SATA 6Gb/s
      * Se référer à la section "Connecteurs internes" pour les notices d'installation des connecteurs M.2 et SATA.
USB
  • Chipset :
    • 6 x ports USB 3.1 Gen 1 (4 ports sur le panneau arrière, 2 ports disponibles via les connecteurs USB internes)
    • 6 x ports USB 2.0/1.1 (2 ports sur le panneau arrière, 4 ports disponibles via les connecteurs USB internes)
Connecteurs internes
  • 1 x connecteur d'alimentation principal ATX 24 broches
  • 1 x connecteur d'alimentation ATX 12V 8 broches
  • 1 x connecteur M.2 Socket 3
  • 6 x connecteurs SATA 6Gb/s
  • 1 x connecteur de ventilateur CPU
  • 3 x connecteurs de ventilateur système
  • 1 x connecteur de panneau avant
  • 1 x connecteur audio de panneau avant
  • 1 x connecteur de sortie S/PDIF
  • 1 x connecteur USB 3.1 Gen 1
  • 2 x connecteurs USB 2.0/1.1
  • 1 x connecteur Trusted Platform Module (TPM)
  • 1 x connecteur de port série
  • 1 x cavalier Clear CMOS
Connecteurs du panneau arrière
  • 1 x port clavier/souris PS/2
  • 1 x port D-Sub
  • 1 x port DVI-D
  • 1 x port HDMI
  • 4 x ports USB 3.1 Gen 1
  • 2 x ports USB 2.0/1.1
  • 1 x port RJ-45
  • 6 x prises audio
    (Sortie haut-parleur central/caisson de basses, Sortie haut-parleur arrière, Sortie haut-parleur latéral, Entrée ligne, Sortie ligne, Entrée micro)
Contrôleur E/S
  • Puce de contrôleur E/S iTE ®
Surveillance matérielle
  • Détection de la tension
  • Détection de la température
  • Détection de la vitesse du ventilateur
  • Avertissement de surchauffe
  • Avertissement de panne de ventilateur
  • Contrôle de la vitesse du ventilateur
    * La prise en charge de la fonction de contrôle de la vitesse du ventilateur dépendra du dissipateur thermique que vous installez.
BIOS
  • 2 x flash de 64 Mbit
  • Utilisation d'un BIOS AMI UEFI sous licence
  • Prise en charge de DualBIOS ™
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fonctionnalités uniques
  • Prise en charge d'APP Center
    * Les applications disponibles dans l'APP Center peuvent varier selon le modèle de la carte mère. Les fonctions prises en charge par chaque application peuvent également varier en fonction des spécifications de la carte mère.
    • 3D OSD
    • @BIOS
    • Ambient LED
    • AutoGreen
    • BIOS Setup
    • Color Temperature
    • Cloud Station
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • Platform Power Management
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • System Information Viewer
    • USB Blocker
    • V-Tuner
  • Prise en charge de Q-Flash
  • Prise en charge d'Xpress Install
Logiciels fournis
  • Norton ® Internet Security (version OEM)
  • Intel ® Optane ™ Memory Ready
  • cFosSpeed
Système d'exploitation
  • Prise en charge de Windows 10 64 bits (pour les processeurs Intel ® de 7e génération)
  • Prise en charge de Windows 10 64 bits/Windows 8.1 64 bits/Windows 7 32 bits/64 bits (pour les processeurs Intel ® de 6e génération)
    * Veuillez télécharger le "Windows USB Installation Tool" (Outil d'installation USB Windows) depuis le site web de GIGABYTE et l'installer avant d'installer Windows 7.
Format
  • Format Micro ATX ; 24,4 cm x 22,5 cm

* GIGABYTE se réserve le droit d'apporter toute modification aux spécifications du produit et aux informations relatives au produit sans préavis.

Veuillez visiter le site web de GIGABYTE pour les listes de support des CPU, modules de mémoire, SSD et périphériques M.2.

Veuillez visiter la page Support\Utility List du site web de GIGABYTE pour télécharger la dernière version des applications.

Installation du CPU

AttentionLisez les directives suivantes avant de commencer l'installation du CPU:

  • Assurez-vous que la carte mère prend en charge le CPU. (Rendez-vous sur le site web de GIGABYTE pour la liste de support CPU la plus récente.)
  • Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise avant d'installer le CPU pour éviter d'endommager le matériel.
  • Localisez la broche 1 du CPU. Le CPU ne peut pas être inséré s'il est mal orienté. (Vous pouvez également localiser les encoches des deux côtés du CPU et les clés d'alignement sur le socket du CPU.)
  • Appliquez une couche uniforme et fine de pâte thermique sur la surface du CPU.
  • Ne mettez pas l'ordinateur sous tension si le refroidisseur de CPU n'est pas installé, sinon une surchauffe et des dommages du CPU peuvent se produire.
  • Définissez la fréquence hôte du CPU conformément aux spécifications du CPU. Il n'est pas recommandé de régler la fréquence du bus système au-delà des spécifications matérielles, car cela ne répond pas aux exigences standard pour les périphériques. Si vous souhaitez régler la fréquence au-delà des spécifications standard, faites-le en fonction de vos spécifications matérielles, y compris le CPU, la carte graphique, la mémoire, le disque dur, etc.

Installation du CPU
Localisez les clés d'alignement sur le socket du CPU de la carte mère et les encoches sur le CPU.
Installation du CPU
AttentionNe retirez pas le couvercle du socket CPU avant d'insérer le CPU. Il pourrait se détacher automatiquement de la plaque de charge lors du réengagement du levier après l'insertion du CPU.

Installation de la mémoire

AttentionLisez les directives suivantes avant de commencer l'installation de la mémoire :

  • Assurez-vous que la carte mère prend en charge la mémoire. Il est recommandé d'utiliser une mémoire de même capacité, marque, vitesse et puces. (Rendez-vous sur le site web de GIGABYTE pour les vitesses de mémoire et les modules de mémoire pris en charge les plus récents.)
  • Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise avant d'installer la mémoire pour éviter d'endommager le matériel.
  • Les modules de mémoire ont une conception à l'épreuve des erreurs. Un module de mémoire ne peut être installé que dans un seul sens. Si vous ne parvenez pas à insérer la mémoire, changez de sens.

Configuration de la mémoire Dual Channel
Cette carte mère dispose de quatre sockets de mémoire et prend en charge la technologie Dual Channel. Après l'installation de la mémoire, le BIOS détectera automatiquement les spécifications et la capacité de la mémoire. L'activation du mode mémoire Dual Channel doublera la bande passante mémoire originale.

Veuillez visiter le site web de GIGABYTE pour plus de détails sur l'installation matérielle.

Les quatre sockets de mémoire sont divisés en deux canaux et chaque canal a deux sockets de mémoire comme suit :
Canal A : DDR4_2, DDR4_4
Canal B : DDR4_1, DDR4_3
Tableau des configurations de mémoire Dual Channel :

DDR4_4 DDR4_2 DDR4_3 DDR4_1
2 Modules - - DS/SS - - DS/SS
DS/SS - - DS/SS - -
4 Modules DS/SS DS/SS DS/SS DS/SS

(SS=Simple Face, DS=Double Face, "- -"=Pas de Mémoire)

En raison des limitations du CPU, lisez les directives suivantes avant d'installer la mémoire en mode Dual Channel.

  1. Le mode Dual Channel ne peut pas être activé si un seul module de mémoire est installé.
  2. Lors de l'activation du mode Dual Channel avec deux ou quatre modules de mémoire, il est recommandé d'utiliser une mémoire de même capacité, marque, vitesse et puces.

Installation d'une carte d'extension

AttentionLisez les directives suivantes avant de commencer l'installation d'une carte d'extension :

  • Assurez-vous que la carte mère prend en charge la carte d'extension. Lisez attentivement le manuel fourni avec votre carte d'extension.
  • Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise avant d'installer une carte d'extension pour éviter d'endommager le matériel.

Connecteurs du panneau arrière

Connecteurs du panneau arrière

  1. Port USB 2.0/1.1
    Le port USB prend en charge la spécification USB 2.0/1.1. Utilisez ce port pour les périphériques USB.
  2. Port clavier/souris PS/2
    Utilisez ce port pour connecter une souris ou un clavier PS/2.
  3. Port D-Sub
    Le port D-Sub prend en charge un connecteur D-Sub à 15 broches et prend en charge une résolution maximale de 1920x1200@60 Hz
    (les résolutions réelles prises en charge dépendent du moniteur utilisé). Connectez un moniteur prenant en charge la connexion D-Sub à ce port.
  4. Port DVI-D (Remarque)
    Le port DVI-D est conforme à la spécification DVI-D et prend en charge une résolution maximale de 1920x1200@60 Hz
    (les résolutions réelles prises en charge dépendent du moniteur utilisé). Connectez un moniteur prenant en charge la connexion DVI-D à ce port.
  5. Port HDMI

    Le port HDMI est compatible HDCP et prend en charge les formats Dolby TrueHD et DTS HD Master Audio. Il prend également en charge une sortie audio LPCM 8 canaux jusqu'à 192 KHz/16 bits. Vous pouvez utiliser ce port pour connecter votre moniteur compatible HDMI. La résolution maximale prise en charge est de 4096x2160@24 Hz, mais les résolutions réelles prises en charge dépendent du moniteur utilisé.
  • Pour configurer une configuration triple-affichage, vous devez d'abord installer les pilotes de la carte mère dans le système d'exploitation.
  • Après avoir installé le périphérique HDMI, assurez-vous de définir le périphérique de lecture audio par défaut sur HDMI. (Le nom de l'élément peut différer selon votre système d'exploitation.)
  1. Port USB 3.1 Gen 1
    Le port USB 3.1 Gen 1 prend en charge la spécification USB 3.1 Gen 1 et est compatible avec la spécification USB 2.0. Utilisez ce port pour les périphériques USB.
  2. Port LAN RJ-45
    Le port LAN Gigabit Ethernet fournit une connexion Internet avec un débit de données allant jusqu'à 1 Gbps. Ce qui suit décrit les états des LED du port LAN.
    État Description État Description
    Orange Débit de données 1 Gbps Clignotant Transmission ou réception de données en cours
    Vert Débit de données 100 Mbps Allumé Aucune transmission ou réception de données en cours
    Éteint Débit de données 10 Mbps

  3. Sortie Haut-parleur Central/Subwoofer (Orange)
    Utilisez cette prise audio pour connecter les haut-parleurs central/subwoofer dans une configuration audio 5.1/7.1 canaux.

  4. Sortie Haut-parleur Arrière (Noir)
    Cette prise peut être utilisée pour connecter les haut-parleurs arrière dans une configuration audio 4/5.1/7.1 canaux.

  5. Sortie Haut-parleur Latéral (Gris)
    Utilisez cette prise audio pour connecter les haut-parleurs latéraux dans une configuration audio 7.1 canaux.

  6. Entrée Ligne (Bleu)
    La prise d'entrée ligne. Utilisez cette prise audio pour les périphériques d'entrée ligne tels qu'un lecteur optique, un baladeur, etc.

  7. Sortie Ligne (Vert)
    La prise de sortie ligne. Utilisez cette prise audio pour un casque ou un haut-parleur 2 canaux. Cette prise peut être utilisée pour connecter les haut-parleurs avant dans une configuration audio 4/5.1/7.1 canaux.

  8. Entrée Micro (Rose)
    La prise d'entrée micro.


Veuillez visiter le site web de GIGABYTE pour plus d'informations logicielles.

Attention

  • Lors du retrait du câble connecté à un connecteur du panneau arrière, retirez d'abord le câble de votre périphérique, puis retirez-le de la carte mère.
  • Lorsque vous retirez le câble, tirez-le droit hors du connecteur. Ne le balancez pas de gauche à droite pour éviter un court-circuit électrique à l'intérieur du connecteur du câble.

(Remarque)
Le port DVI-D ne prend pas en charge la connexion D-Sub via un adaptateur.

Connecteurs internes

Connecteurs internes

  1. ATX_12V_2X4
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2/3
  5. SATA3 0/1/2/3/4/5
  6. M2Q_32G
  7. F_PANEL
  8. F_AUDIO
  1. SPDIF_O
  2. F_USB30
  3. F_USB1/F_USB2
  4. COM
  5. TPM
  6. CLR_CMOS
  7. BAT

attentionLisez les instructions suivantes avant de connecter des périphériques externes :

  • Assurez-vous d'abord que vos périphériques sont compatibles avec les connecteurs auxquels vous souhaitez les brancher.
  • Avant d'installer les périphériques, assurez-vous d'éteindre les périphériques et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les périphériques.
  • Après l'installation du périphérique et avant d'allumer l'ordinateur, assurez-vous que le câble du périphérique est bien fixé au connecteur de la carte mère.

1/2) ATX_12V_2X4/ATX (Connecteur d'alimentation 12V 2x4 et Connecteur d'alimentation principal 2x12)
Avec l'utilisation du connecteur d'alimentation, l'alimentation peut fournir une puissance stable suffisante à tous les composants de la carte mère. Avant de connecter le connecteur d'alimentation, assurez-vous d'abord que l'alimentation est éteinte et que tous les périphériques sont correctement installés. Le connecteur d'alimentation est doté d'une conception anti-erreur. Connectez le câble d'alimentation au connecteur d'alimentation dans la bonne orientation. Le connecteur d'alimentation 12V alimente principalement le CPU. Si le connecteur d'alimentation 12V n'est pas connecté, l'ordinateur ne démarrera pas.

Pour répondre aux besoins d'extension, il est recommandé d'utiliser une alimentation capable de supporter une consommation électrique élevée (500W ou plus). Si une alimentation qui ne fournit pas la puissance requise est utilisée, cela peut entraîner un système instable ou impossible à démarrer.

N° de broche Définition N° de broche Définition
1 GND (Uniquement pour 12V 2x4 broches) 5 +12V (Uniquement pour 12V 2x4 broches)
2 GND (Uniquement pour 12V 2x4 broches) 6 +12V (Uniquement pour 12V 2x4 broches)
3 GND 7 +12V
4 GND 8 +12V

N° de broche Définition N° de broche Définition
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (marche/arrêt logiciel)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (veille +5V) 21 +5V
10 +12V 22 +5V
11 +12V (Uniquement pour ATX 2x12 broches) 23 +5V (Uniquement pour ATX 2x12 broches)
12 3.3V (Uniquement pour ATX 2x12 broches) 24 GND (Uniquement pour ATX 2x12 broches)

3/4) CPU_FAN/SYS_FAN1/2/3 (Connecteurs de ventilateur)
Tous les connecteurs de ventilateur de cette carte mère sont à 4 broches. La plupart des connecteurs de ventilateur sont dotés d'une conception anti-erreur. Lorsque vous connectez un câble de ventilateur, assurez-vous de le brancher dans la bonne orientation (le fil noir du connecteur est le fil de masse). La fonction de contrôle de vitesse nécessite l'utilisation d'un ventilateur avec un design de contrôle de vitesse de ventilateur. Pour une dissipation thermique optimale, il est recommandé d'installer un ventilateur système à l'intérieur du châssis.
CPU_FAN/SYS_FAN1/2/3 (Connecteurs de ventilateur)

N° de broche Définition
1 GND
2 Contrôle de tension de la vitesse
3 Sense
4 Contrôle de vitesse PWM

attention

  • Assurez-vous de connecter les câbles de ventilateur aux connecteurs de ventilateur pour éviter la surchauffe de votre CPU et de votre système. La surchauffe peut endommager le CPU ou entraîner un blocage du système.
  • Ces connecteurs de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne placez pas de cavalier sur les connecteurs.
  1. SATA3 0/1/2/3/4/5 (Connecteurs SATA 6Gb/s)
    Les connecteurs SATA sont conformes à la norme SATA 6Gb/s et sont compatibles avec les normes SATA 3Gb/s et SATA 1.5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA.
    SATA3 0/1/2/3/4/5 (Connecteurs SATA 6Gb/s)
    N° de broche Définition
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND


    Pour activer le branchement à chaud pour les ports SATA, consultez le chapitre "BIOS Setup" (Configuration du BIOS), "Peripherals\SATA And RST Configuration" (Périphériques\Configuration SATA et RST), pour plus d'informations.

  1. M2Q_32G (Connecteur M.2 Socket 3)
    Le connecteur M.2 prend en charge les SSD M.2 SATA et les SSD M.2 PCIe.
    M2Q_32G (Connecteur M.2 Socket 3)
    Suivez les étapes ci-dessous pour installer correctement un SSD M.2 dans le connecteur M.2.
    1. Utilisez un tournevis pour défaire la vis et l'écrou de la carte mère. Localisez le trou de montage approprié pour le SSD M.2 à installer, puis vissez d'abord l'écrou.
    2. Faites glisser le SSD M.2 dans le connecteur en biais.
    3. Appuyez sur le SSD M.2 et fixez-le ensuite avec la vis.

      Sélectionnez le trou approprié pour le SSD M.2 à installer et refixez la vis et l'écrou.

Remarques sur l'installation des connecteurs M2Q_32G et SATA :
En raison du nombre limité de voies fournies par le Chipset, la disponibilité des connecteurs SATA peut être affectée par le type de périphériques installés dans le connecteur M2Q_32G. Le connecteur M2Q_32G partage la bande passante avec le connecteur SATA3 5. Reportez-vous au tableau suivant pour plus de détails.

Type de SSD M.2/Connecteur SATA3 0 SATA3 1 SATA3 2 SATA3 3 SATA3 4 SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Pas de SSD M.2 installé

: Disponible,
: Non disponible

  1. F_PANEL (Connecteur du panneau avant)
    Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation, le haut-parleur, l'interrupteur/capteur d'intrusion du châssis et l'indicateur d'état du système du châssis à ce connecteur, conformément aux attributions de broches ci-dessous. Notez les broches positives et négatives avant de connecter les câbles.
    F_PANEL (Connecteur du panneau avant)
  • PLED/PWR_LED (LED d'alimentation, Jaune/Violet) :
    Se connecte à l'indicateur d'état de l'alimentation sur le panneau avant du châssis. La LED est allumée lorsque le système est en fonctionnement. La LED est éteinte lorsque le système est en état de veille S3/S4 ou éteint (S5).
    LED d'état du système
    S0 Allumée
    S3/S4/S5 Éteinte
  • PW (Interrupteur d'alimentation, Rouge) : Se connecte à l'interrupteur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la manière d'éteindre votre système à l'aide de l'interrupteur d'alimentation (reportez-vous au chapitre "BIOS Setup" (Configuration du BIOS), "Power" (Alimentation), pour plus d'informations).
  • SPEAK (Haut-parleur, Orange) : Se connecte au haut-parleur sur le panneau avant du châssis. Le système signale l'état de démarrage du système en émettant un code sonore. Un seul bip court sera entendu si aucun problème n'est détecté au démarrage du système.
  • HD (LED d'activité du disque dur, Bleu) : Se connecte à la LED d'activité du disque dur sur le panneau avant du châssis. La LED est allumée lorsque le disque dur lit ou écrit des données.
  • RES (Interrupteur de réinitialisation, Vert) : Se connecte à l'interrupteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur si celui-ci se bloque et ne parvient pas à effectuer un redémarrage normal.
  • CI (Connecteur d'intrusion du châssis, Gris) : Se connecte à l'interrupteur/capteur d'intrusion du châssis qui peut détecter si le couvercle du châssis a été retiré. Cette fonction nécessite un châssis équipé d'un interrupteur/capteur d'intrusion du châssis.
  • NC (Orange) : Aucune connexion.


La conception du panneau avant peut différer selon le châssis. Un module de panneau avant se compose principalement d'un interrupteur d'alimentation, d'un interrupteur de réinitialisation, d'un voyant d'alimentation, d'un voyant d'activité du disque dur, d'un haut-parleur, etc. Lors de la connexion du module de panneau avant de votre châssis à ce connecteur, assurez-vous que les affectations des fils et des broches correspondent correctement.

  1. F_AUDIO (Connecteur audio du panneau avant)
    Le connecteur audio du panneau avant prend en charge l'audio Intel High Definition (HD) et AC'97. Vous pouvez connecter le module audio du panneau avant de votre châssis à ce connecteur. Assurez-vous que les affectations des fils du connecteur du module correspondent aux affectations des broches du connecteur de la carte mère. Une connexion incorrecte entre le connecteur du module et le connecteur de la carte mère empêchera l'appareil de fonctionner ou pourra même l'endommager.

    Pour l'audio HD du panneau avant :

    N° de broche Définition
    1 MIC2_L
    2 GND
    3 MIC2_R
    4 NC
    5 LINE2_R
    6 Sense
    7 FAUDIO_JD
    8 No Pin
    9 LINE2_L
    10 Sense

    Pour l'audio AC'97 du panneau avant :

    N° de broche Définition
    1 MIC
    2 GND
    3 MIC Power
    4 NC
    5 Line Out (R)
    6 NC
    7 NC
    8 No Pin
    9 Line Out (L)
    10 NC

    • Le connecteur audio du panneau avant prend en charge l'audio HD par défaut.
    • Les signaux audio seront présents simultanément sur les connexions audio des panneaux avant et arrière.
    • Certains châssis fournissent un module audio de panneau avant qui possède des connecteurs séparés sur chaque fil au lieu d'une seule prise. Pour plus d'informations sur la connexion du module audio du panneau avant qui a des affectations de fils différentes, veuillez contacter le fabricant du châssis.
  1. SPDIF_O (Connecteur de sortie S/PDIF)
    Ce connecteur prend en charge la sortie S/PDIF numérique et connecte un câble audio numérique S/PDIF (fourni par les cartes d'extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d'extension comme les cartes graphiques et les cartes son. Par exemple, certaines cartes graphiques peuvent vous demander d'utiliser un câble audio numérique S/PDIF pour la sortie audio numérique de votre carte mère vers votre carte graphique si vous souhaitez connecter un écran HDMI à la carte graphique et avoir une sortie audio numérique de l'écran HDMI en même temps. Pour plus d'informations sur la connexion du câble audio numérique S/PDIF, lisez attentivement le manuel de votre carte d'extension.
    N° de broche Définition
    1 SPDIFO
    2 GND
  1. F_USB30 (Connecteur USB 3.1 Gen 1)
    Le connecteur est conforme aux spécifications USB 3.1 Gen 1 et USB 2.0 et peut fournir deux ports USB. Pour l'achat du panneau avant optionnel de 3,5" qui fournit deux ports USB 3.1 Gen 1, veuillez contacter le revendeur local.
    N° de broche Définition N° de broche Définition
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND 1
    7 GND 17 SSRX2+ F
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 No Pin

    attentionAvant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher le cordon d'alimentation de la prise de courant pour éviter d'endommager le support USB.

  1. F_USB1/F_USB2 (Connecteurs USB 2.0/1.1)
    Les connecteurs sont conformes à la spécification USB 2.0/1.1. Chaque connecteur USB peut fournir deux ports USB via un support USB optionnel. Pour l'achat du support USB optionnel, veuillez contacter le revendeur local.
    N° de broche Définition N° de broche Définition
    1 Power (5V) 6 USB DY+
    2 Power (5V) 7 GND
    3 USB DX- 8 GND
    4 USB DY- 9 No Pin
    5 USB DX+ 10 NC

    attention

  • Ne branchez pas le câble du support IEEE 1394 (2x5 broches) sur le connecteur USB 2.0/1.1.
  • Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher le cordon d'alimentation de la prise de courant pour éviter d'endommager le support USB.
  1. COM (Connecteur de port série)
    Le connecteur COM peut fournir un port série via un câble de port COM optionnel. Pour l'achat du câble de port COM optionnel, veuillez contacter le revendeur local.
    N° de broche Définition N° de broche Définition
    1 NDCD- 6 NDSR-
    2 NSIN 7 NRTS-
    3 NSOUT 8 NCTS-
    4 NDTR- 9 NRI-
    5 GND 10 No Pin
  1. TPM (Connecteur de module de plateforme sécurisée)
    Vous pouvez connecter un TPM (Trusted Platform Module) à ce connecteur.
    N° de broche Définition N° de broche Définition
    1 LCLK 11 LAD0
    2 GND 12 GND S
    3 LFRAME 13 NC
    4 No Pin 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 S 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. CLR_CMOS (Cavalier d'effacement du CMOS)
    Utilisez ce cavalier pour effacer la configuration du BIOS et réinitialiser les valeurs CMOS aux paramètres d'usine par défaut. Pour effacer les valeurs CMOS, utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes.
    Ouvert : Normal
    Court-circuité : Effacer les valeurs CMOS

    attention

    • Éteignez toujours votre ordinateur et débranchez le cordon d'alimentation de la prise de courant avant d'effacer les valeurs CMOS.
    • Après le redémarrage du système, accédez au "BIOS Setup" (Configuration du BIOS) pour charger les paramètres d'usine par défaut (sélectionnez "Load Optimized Defaults" (Charger les paramètres optimisés par défaut)) ou configurez manuellement les paramètres du BIOS (reportez-vous au chapitre "BIOS Setup" (Configuration du BIOS) pour les configurations du BIOS).
  1. BAT (Pile)
    La pile fournit l'énergie nécessaire pour conserver les valeurs (telles que les configurations du BIOS, la date et l'heure) dans le CMOS lorsque l'ordinateur est éteint. Remplacez la pile lorsque la tension de la pile est faible, sinon les valeurs CMOS pourraient être inexactes ou perdues.
    Vous pouvez effacer les valeurs CMOS en retirant la pile :
    1. Éteignez votre ordinateur et débranchez le cordon d'alimentation.
    2. Retirez délicatement la pile de son support et attendez une minute. (Ou utilisez un objet métallique comme un tournevis pour toucher les bornes positive et négative du support de pile, en les court-circuitant pendant 5 secondes.)
    3. Remplacez la pile.
    4. Branchez le cordon d'alimentation et redémarrez votre ordinateur.

mise en garde

  • Éteignez toujours votre ordinateur et débranchez le cordon d'alimentation avant de remplacer la batterie.
  • Remplacez la batterie par une équivalente. Danger d'explosion si la batterie est remplacée par un modèle incorrect.
  • Contactez le lieu d'achat ou le revendeur local si vous n'êtes pas en mesure de remplacer la batterie vous-même ou si vous avez des doutes sur le modèle de batterie.
  • Lors de l'installation de la batterie, notez l'orientation du côté positif (+) et du côté négatif (-) de la batterie (le côté positif doit être orienté vers le haut).
  • Les batteries usagées doivent être traitées conformément aux réglementations environnementales locales.

BIOS Setup (Configuration du BIOS)

Le BIOS (Basic Input and Output System - Système d'entrée/sortie de base) enregistre les paramètres matériels du système dans le CMOS de la carte mère. Ses fonctions principales incluent l'exécution du Power-On Self-Test (POST - Test d'auto-démarrage) pendant le démarrage du système, la sauvegarde des paramètres système et le chargement du système d'exploitation, etc. Le BIOS comprend un programme BIOS Setup (configuration du BIOS) qui permet à l'utilisateur de modifier les paramètres de configuration de base du système ou d'activer certaines fonctionnalités du système. Lorsque l'alimentation est coupée, la pile de la carte mère fournit l'énergie nécessaire au CMOS pour maintenir les valeurs de configuration dans le CMOS. Pour accéder au programme BIOS Setup (configuration du BIOS), appuyez sur la touche <Delete> pendant le POST lorsque l'alimentation est activée. Pour mettre à jour le BIOS, utilisez l'utilitaire GIGABYTE Q-Flash ou @BIOS.

  • Q-Flash permet à l'utilisateur de mettre à jour ou de sauvegarder rapidement et facilement le BIOS sans entrer dans le système d'exploitation.
  • @BIOS est un utilitaire basé sur Windows qui recherche et télécharge la dernière version du BIOS depuis Internet et met à jour le BIOS.

Attention

  • Étant donné que le flashage du BIOS est potentiellement risqué, si vous ne rencontrez pas de problèmes avec la version actuelle du BIOS, il est recommandé de ne pas flasher le BIOS. Pour flasher le BIOS, faites-le avec prudence. Un flashage inadéquat du BIOS peut entraîner un dysfonctionnement du système.
  • Il est recommandé de ne pas modifier les paramètres par défaut (sauf si nécessaire) pour éviter l'instabilité du système ou d'autres résultats inattendus. Une modification inadéquate des paramètres peut entraîner l'impossibilité pour le système de démarrer. Si cela se produit, essayez d'effacer les valeurs CMOS et de réinitialiser la carte aux valeurs par défaut. (Reportez-vous à la section "Load Optimized Defaults (Charger les paramètres optimisés par défaut)" dans ce chapitre ou aux introductions de la pile/du cavalier Clear CMOS pour savoir comment effacer les valeurs CMOS.)

Startup Screen (Écran de démarrage)

L'écran du logo de démarrage suivant apparaîtra lorsque l'ordinateur démarre. (Exemple de version du BIOS : F1a)
Écran de démarrage
Il existe deux modes BIOS différents comme suit et vous pouvez utiliser la touche <F2> pour basculer entre les deux modes. Le mode Classic Setup (configuration classique) offre des paramètres BIOS détaillés. Vous pouvez appuyer sur les touches fléchées de votre clavier pour vous déplacer parmi les éléments et appuyer sur <Enter> pour accepter ou entrer dans un sous-menu. Ou vous pouvez utiliser votre souris pour sélectionner l'élément souhaité. Le mode Easy Mode (mode facile) permet aux utilisateurs de visualiser rapidement les informations actuelles de leur système ou d'effectuer des ajustements pour des performances optimales. En mode Easy Mode (mode facile), vous pouvez utiliser votre souris pour parcourir les éléments de configuration.

  • Lorsque le système n'est pas stable comme d'habitude, sélectionnez l'élément Load Optimized Defaults (Charger les paramètres optimisés par défaut) pour définir votre système à ses valeurs par défaut.
  • Les menus BIOS Setup (configuration du BIOS) décrits dans ce chapitre sont donnés à titre indicatif uniquement et peuvent différer selon la version du BIOS.

M.I.T.

M.I.T.
AttentionLa stabilité du système avec les paramètres d'overclocking/surtension que vous avez définis dépend de la configuration globale de votre système. Un overclocking/surtension effectué incorrectement peut entraîner des dommages au CPU, au chipset ou à la mémoire et réduire la durée de vie utile de ces composants. Cette page est réservée aux utilisateurs avancés et nous vous recommandons de ne pas modifier les paramètres par défaut afin de prévenir l'instabilité du système ou d'autres résultats inattendus. (Une modification inadéquate des paramètres peut entraîner l'échec du démarrage du système. Si cela se produit, effacez les valeurs CMOS et réinitialisez la carte aux valeurs par défaut.)

  • Paramètres de fréquence avancés
    Valeur d'horloge hôte
    Affiche la fréquence actuelle de l'horloge hôte.
    Ratio de tranche graphique (Note)
    Permet de définir le ratio de tranche graphique.
    Ratio de non-tranche graphique (Note)
    Permet de définir le ratio de non-tranche graphique.
    Ratio d'horloge CPU
    Permet de modifier le ratio d'horloge du CPU installé. La plage ajustable dépend du CPU installé.
    Fréquence CPU
    Affiche la fréquence de fonctionnement actuelle du CPU.
  • Paramètres avancés des cœurs CPU
    Ratio d'horloge CPU, Fréquence CPU
    Les paramètres ci-dessus sont synchronisés avec ceux des mêmes éléments dans le menu Paramètres de fréquence avancés.
    Décalage AVX (Note)
    Le décalage AVX est le décalage négatif du ratio AVX.
    Ratio Uncore
    Permet de définir le ratio Uncore du CPU. La plage ajustable dépend du CPU utilisé.
    Fréquence Uncore
    Affiche la fréquence Uncore actuelle du CPU.
    Forçage du ratio flexible CPU
    Active ou désactive le ratio flexible CPU. Le ratio d'horloge CPU maximal sera basé sur la valeur des paramètres de ratio flexible CPU si le ratio d'horloge CPU est défini sur Auto. (Par défaut : Désactivé)
    Paramètres du ratio flexible CPU
    Permet de définir le ratio flexible CPU. La plage ajustable peut varier selon le CPU.
    Technologie Intel(R) Turbo Boost (Note)
    Permet de déterminer si la technologie Intel ® CPU Turbo Boost doit être activée. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Ratio Turbo (Note)
    Permet de définir les ratios Turbo du CPU pour différents nombres de cœurs actifs. Auto définit les ratios Turbo du CPU selon les spécifications du CPU. (Par défaut : Auto)
    Limite de puissance TDP (Watts) / Temps de limite de puissance
    Permet de définir la limite de puissance pour le mode Turbo du CPU et le temps nécessaire pour fonctionner à la limite de puissance spécifiée. Si la valeur spécifiée est dépassée, le CPU réduira automatiquement la fréquence des cœurs afin de réduire la puissance. Auto définit la limite de courant selon les spécifications du CPU. (Par défaut : Auto)
    Limite de courant du cœur (Ampères)
    Permet de définir une limite de courant pour le mode Turbo du CPU. Lorsque le courant du CPU dépasse la limite de courant spécifiée, le CPU réduit automatiquement la fréquence des cœurs afin de réduire le courant. Auto définit la limite de puissance selon les spécifications du CPU. (Par défaut : Auto)
    Nombre de cœurs CPU activés (Note)
    Permet de sélectionner le nombre de cœurs CPU à activer sur un CPU multi-cœur Intel ® (le nombre de cœurs CPU peut varier selon le CPU). Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Technologie Hyper-Threading (Note)
    Permet de déterminer s'il faut activer la technologie multi-threading lors de l'utilisation d'un CPU Intel qui prend en charge cette fonction. Cette fonctionnalité ne fonctionne que pour les systèmes d'exploitation prenant en charge le mode multiprocesseur.
    Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Technologie Intel(R) Speed Shift (Technologie Intel ® Speed Shift)
    Active ou désactive la technologie Intel ® Speed Shift. L'activation de cette fonctionnalité permet au processeur d'augmenter sa fréquence de fonctionnement plus rapidement et améliore ainsi la réactivité du système. (Par défaut : Désactivé)
    Arrêt amélioré CPU (C1E) (Note)
    Active ou désactive la fonction Intel ® CPU Enhanced Halt (C1E), une fonction d'économie d'énergie du CPU en état d'arrêt système. Lorsqu'elle est activée, la fréquence et la tension des cœurs du CPU sont réduites pendant l'état d'arrêt système afin de diminuer la consommation d'énergie. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Prise en charge de l'état C3 (Note)
    Permet de déterminer si le CPU doit entrer en mode C3 en état d'arrêt système. Lorsqu'il est activé, la fréquence et la tension des cœurs du CPU sont réduites pendant l'état d'arrêt système afin de diminuer la consommation d'énergie.
    L'état C3 est un état d'économie d'énergie plus avancé que le C1. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Prise en charge de l'état C6/C7 (Note 1)
    Permet de déterminer si le CPU doit entrer en mode C6/C7 en état d'arrêt système. Lorsqu'il est activé, la fréquence et la tension des cœurs du CPU sont réduites pendant l'état d'arrêt système afin de diminuer la consommation d'énergie.
    L'état C6/C7 est un état d'économie d'énergie plus avancé que le C3. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Prise en charge de l'état C8 (Note 1)
    Permet de déterminer si le CPU doit entrer en mode C8 en état d'arrêt système. Lorsqu'il est activé, la fréquence et la tension des cœurs du CPU sont réduites pendant l'état d'arrêt système afin de diminuer la consommation d'énergie. L'état C8 est un état d'économie d'énergie plus avancé que le C6/C7. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Limite de l'état C du package (Note 1)
    Permet de spécifier la limite d'état C pour le processeur. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Moniteur thermique CPU (Note 1)
    Active ou désactive la fonction Intel ® Thermal Monitor, une fonction de protection contre la surchauffe du CPU. Lorsqu'elle est activée, la fréquence et la tension des cœurs du CPU sont réduites lorsque le CPU surchauffe. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Fonction EIST CPU (Note 1)
    Active ou désactive la technologie Enhanced Intel ® Speed Step (EIST). En fonction de la charge du CPU, la technologie Intel EIST peut réduire dynamiquement et efficacement la tension et la fréquence des cœurs du CPU afin de diminuer la consommation d'énergie moyenne et la production de chaleur. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Optimisation de la tension
    Permet de déterminer s'il faut activer l'optimisation de la tension pour réduire la consommation d'énergie. (Par défaut : Désactivé)
    RSR Permet de déterminer s'il faut abaisser automatiquement le ratio turbo du CPU si la tension/température du CPU est trop élevée. (Par défaut : Activé)
    Préchargeur matériel
    Permet de déterminer s'il faut activer le préchargeur matériel pour précharger les données et les instructions de la mémoire vers le cache. (Par défaut : Activé)
    Préchargement de ligne de cache adjacente
    Permet de déterminer s'il faut activer le mécanisme de préchargement de ligne de cache adjacente qui permet au processeur de récupérer la ligne de cache demandée ainsi que la ligne de cache suivante. (Par défaut : Activé)
    Profil de mémoire extrême (X.M.P.) (Note 2)
    Permet au BIOS de lire les données SPD sur le(s) module(s) de mémoire XMP pour améliorer les performances de la mémoire lorsqu'elle est activée.
    Disabled (Désactivé) Désactive cette fonction. (Par défaut)
    Profile1 (Profil 1) Utilise les paramètres du Profil 1.
    Profile2 (Note 2) (Profil 2) Utilise les paramètres du Profil 2.
    Multiplicateur de mémoire système
    Permet de définir le multiplicateur de mémoire système. Auto définit le multiplicateur de mémoire selon les données SPD de la mémoire. (Par défaut : Auto)
    Ratio impair de mémoire (100/133 ou 200/266)
    Enabled (Activé) permet à Qclk de fonctionner à une fréquence impaire. (Par défaut : Auto)
    Fréquence mémoire (MHz)
    La première valeur de fréquence mémoire est la fréquence de fonctionnement normale de la mémoire utilisée ; la seconde est la fréquence mémoire qui est automatiquement ajustée selon les paramètres du multiplicateur de mémoire système.
  • Paramètres de mémoire avancés
    Profil de mémoire extrême (X.M.P.) (Note ), Multiplicateur de mémoire système,     Ratio impair de mémoire (100/133 ou 200/266), Fréquence mémoire (Mhz)
    Les paramètres ci-dessus sont synchronisés avec ceux des mêmes éléments dans le menu Paramètres de fréquence avancés.
    Mode de démarrage mémoire (Note)
    Fournit des méthodes de détection et d'entraînement de la mémoire.
    Auto (Automatique) Permet au BIOS de configurer automatiquement ce paramètre. (Par défaut)
    Normal (Normal) Le BIOS effectue automatiquement l'entraînement de la mémoire. Veuillez noter que si le système devient instable ou ne peut pas démarrer, essayez d'effacer les valeurs CMOS et de réinitialiser la carte aux valeurs par défaut. (Reportez-vous aux introductions de la pile/du cavalier Clear CMOS pour savoir comment effacer les valeurs CMOS.)
    Enable Fast Boot (Activer le démarrage rapide) Ignore la détection et l'entraînement de la mémoire selon certains critères spécifiques pour un démarrage mémoire plus rapide.
    Disable Fast Boot (Désactiver le démarrage rapide) Détecte et entraîne la mémoire à chaque démarrage.

Paramètres d'amélioration de la mémoire
Fournit plusieurs paramètres d'amélioration des performances de la mémoire : Normal (Normal) (performances de base), Relax OC (Relax OC), Enhanced Stability (Stabilité améliorée) et Enhanced Performance (Performances améliorées). (Par défaut : Normal (Normal))
Mode de synchronisation mémoire
Manual (Manuel) et Advanced Manual (Manuel avancé) permettent de configurer le Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving et les paramètres de synchronisation mémoire ci-dessous. Les options sont : Auto (Auto) (par défaut), Manual (Manuel), Advanced Manual (Manuel avancé).
Tension DDR de profil
Lorsque vous utilisez un module de mémoire non-XMP ou que l'option Extreme Memory Profile (X.M.P.) est réglée sur Disabled (Désactivé), la valeur est affichée conformément aux spécifications de votre mémoire. Lorsque l'option Extreme Memory Profile (X.M.P.) est réglée sur Profile1 ou Profile2, la valeur est affichée conformément aux données SPD de la mémoire XMP.
Memory Multiplier Tweaker
Offre différents niveaux d'auto-réglage de la mémoire. (Par défaut : Auto (Auto))
Entrelacement de canaux
Active ou désactive l'entrelacement de canaux mémoire. Enabled (Activé) permet au système d'accéder simultanément à différents canaux de la mémoire pour augmenter les performances et la stabilité de la mémoire. Auto (Auto) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Auto))
Entrelacement de rangs
Active ou désactive l'entrelacement de rangs mémoire. Enabled (Activé) permet au système d'accéder simultanément à différents rangs de la mémoire pour augmenter les performances et la stabilité de la mémoire. Auto (Auto) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Auto))

  • Sous-synchronisations mémoire des canaux A/B
    Ce sous-menu fournit les paramètres de synchronisation mémoire pour chaque canal de mémoire. Les écrans de réglage de synchronisation respectifs ne sont configurables que lorsque le mode de synchronisation mémoire est réglé sur Manual (Manuel) ou Advanced Manual (Manuel avancé). Remarque : Votre système peut devenir instable ou ne pas démarrer après avoir modifié les synchronisations mémoire. Si cela se produit, veuillez réinitialiser la carte aux valeurs par défaut en chargeant les paramètres optimisés ou en effaçant les valeurs CMOS.

  • Paramètres de tension avancés

  • Paramètres d'alimentation avancés
    Calibration de la ligne de charge CPU Vcore
    Permet de configurer la calibration de la ligne de charge pour la tension CPU Vcore. La sélection d'un niveau plus élevé maintient la tension CPU Vcore plus cohérente avec ce qui est défini dans le BIOS sous forte charge. Auto (Auto) permet au BIOS de configurer automatiquement ce paramètre et de régler la tension conformément aux spécifications d'Intel. (Par défaut : Auto (Auto))
    Calibration de la ligne de charge VAXG
    Permet de configurer la calibration de la ligne de charge pour la tension CPU VAXG. La sélection d'un niveau plus élevé maintient la tension CPU VAXG plus cohérente avec ce qui est défini dans le BIOS sous forte charge. Auto (Auto) permet au BIOS de configurer automatiquement ce paramètre et de régler la tension conformément aux spécifications d'Intel. (Par défaut : Auto (Auto))

  • Contrôle de la tension du cœur du CPU
    Cette section fournit les options de contrôle de la tension du CPU.

  • Contrôle de la tension du Chipset
    Cette section fournit les options de contrôle de la tension du Chipset.

  • Contrôle de la tension DRAM
    Cette section fournit les options de contrôle de la tension mémoire.

  • État de santé du PC
    Réinitialiser l'état d'ouverture du boîtier

    Disabled (Désactivé) Conserve ou efface l'enregistrement de l'état d'intrusion du châssis précédent. (Par défaut)
    Enabled (Activé) Efface l'enregistrement de l'état d'intrusion du châssis précédent et le champ Case Open (Boîtier ouvert) affichera "No" (Non) au prochain démarrage.

    Boîtier ouvert
    Affiche l'état de détection du dispositif de détection d'intrusion du châssis connecté à l'en-tête CI de la carte mère. Si le couvercle du châssis du système est retiré, ce champ affichera "Yes" (Oui), sinon il affichera "No" (Non). Pour effacer l'enregistrement de l'état d'intrusion du châssis, réglez Reset Case Open Status sur Enabled (Activé), enregistrez les paramètres dans le CMOS, puis redémarrez votre système.
    Tension CPU Vcore/CPU VCCSA/DRAM Canaux A/B/+3.3V/+5V/+12V/CPU VAXG
    Affiche les tensions actuelles du système.

  • Paramètres divers
    Vitesse de liaison maximale
    Permet de régler le mode de fonctionnement des slots PCI Express sur Gen 1, Gen 2 ou Gen 3. Le mode de fonctionnement réel est soumis aux spécifications matérielles de chaque slot. Auto (Auto) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Auto))
    Amélioration 3DMark01
    Permet de déterminer s'il faut améliorer les performances de certains benchmarks hérités. (Par défaut : Disabled (Désactivé))

  • Paramètres Smart Fan 5
    Moniteur
    Permet de sélectionner une cible à surveiller et d'effectuer des ajustements supplémentaires. (Par défaut : CPU FAN)
    Contrôle de la vitesse du ventilateur
    Permet de déterminer s'il faut activer la fonction de contrôle de la vitesse du ventilateur et ajuster la vitesse du ventilateur.

    Normal (Normal) Permet au ventilateur de fonctionner à différentes vitesses en fonction de la température. Vous pouvez ajuster la vitesse du ventilateur avec System Information Viewer en fonction des exigences de votre système. (Par défaut)
    Silent (Silencieux) Permet au ventilateur de fonctionner à des vitesses lentes.
    Manual (Manuel) Permet de contrôler la vitesse du ventilateur dans le graphique de courbe.
    Full Speed (Pleine vitesse) Permet au ventilateur de fonctionner à pleine vitesse.

    Entrée de température pour le contrôle du ventilateur
    Permet de sélectionner la température de référence pour le contrôle de la vitesse du ventilateur.
    Intervalle de température
    Permet de sélectionner l'intervalle de température pour le changement de vitesse du ventilateur.
    Mode de contrôle du ventilateur

    Auto (Auto) Permet au BIOS de détecter automatiquement le type de ventilateur installé et de définir le mode de contrôle optimal. (Par défaut)
    Voltage (Voltage) Le mode Voltage est recommandé pour un ventilateur à 3 broches.
    PWM (PWM) Le mode PWM est recommandé pour un ventilateur à 4 broches.

    • Température
    Affiche la température actuelle de la zone cible sélectionnée.
    Vitesse du ventilateur
    Affiche les vitesses actuelles du ventilateur.
    Contrôle d'avertissement de température
    Définit le seuil d'avertissement pour la température. Lorsque la température dépasse le seuil, le BIOS émettra un son d'avertissement. Les options sont : Disabled (Désactivé) (par défaut), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
    Avertissement de panne de ventilateur
    Permet au système d'émettre un son d'avertissement si le ventilateur n'est pas connecté ou tombe en panne. Vérifiez l'état du ventilateur ou sa connexion si cela se produit. (Par défaut : Disabled (Désactivé))

    (Remarque)
    Cet élément n'est présent que si vous installez un CPU qui prend en charge cette fonctionnalité. Pour plus d'informations sur les fonctionnalités uniques des CPU Intel ®, veuillez visiter le site web d'Intel.
    (Remarque 1)
    Cet élément n'est présent que si vous installez un CPU qui prend en charge cette fonctionnalité. Pour plus d'informations sur les fonctionnalités uniques des CPU Intel ®, veuillez visiter le site web d'Intel.
    (Remarque 2)
    Cet élément n'est présent que si vous installez un CPU et un module de mémoire qui prennent en charge cette fonctionnalité.

    Système

    Système
    Cette section fournit des informations sur le modèle de votre carte mère et la version du BIOS. Vous pouvez également sélectionner la langue par défaut utilisée par le BIOS et régler manuellement l'heure du système.
    Niveau d'accès
    Affiche le niveau d'accès actuel en fonction du type de protection par mot de passe utilisé. (Si aucun mot de passe n'est défini, la valeur par défaut affichée sera Administrator.) Le niveau Administrator vous permet d'apporter des modifications à tous les paramètres du BIOS ; le niveau User ne vous permet d'apporter des modifications qu'à certains paramètres du BIOS, mais pas à tous.
    Langue du système
    Sélectionne la langue par défaut utilisée par le BIOS.
    Date du système
    Règle la date du système. Le format de la date est semaine (lecture seule), mois, jour et année. Utilisez <Enter> pour passer d'un champ à l'autre (Mois, Jour, Année) et utilisez la touche <Page Up> ou <Page Down> pour définir la valeur souhaitée.
    Heure du système
    Règle l'heure du système. Le format de l'heure est heure, minute et seconde. Par exemple, 1 p.m. est 13:00:00. Utilisez <Enter> pour passer d'un champ à l'autre (Heure, Minute, Seconde) et utilisez la touche <Page Up> ou <Page Down> pour définir la valeur souhaitée.

    BIOS

    BIOS
    État NumLock au démarrage
    Active ou désactive la fonction Numlock du pavé numérique du clavier après le POST. (Par défaut : On)
    Option de sécurité
    Spécifie si un mot de passe est requis à chaque démarrage du système, ou seulement lorsque vous entrez dans le BIOS Setup.
    Après avoir configuré cet élément, définissez le(s) mot(s) de passe(s) sous l'élément Administrator Password/User Password.

    Setup (Configuration) Un mot de passe est uniquement requis pour entrer dans le programme BIOS Setup.
    System (Système) Un mot de passe est requis pour démarrer le système et pour entrer dans le programme BIOS Setup. (Par défaut)

    Affichage du logo en plein écran
    Permet de déterminer s'il faut afficher le logo GIGABYTE au démarrage du système. Disabled (Désactivé) ignore le logo GIGABYTE au démarrage du système. (Par défaut : Enabled)
    Priorités d'option de démarrage
    Spécifie l'ordre de démarrage global à partir des périphériques disponibles. Les périphériques de stockage amovibles qui prennent en charge le format GPT seront préfixés par la chaîne "UEFI:" dans la liste des périphériques de démarrage. Pour démarrer à partir d'un système d'exploitation qui prend en charge le partitionnement GPT, sélectionnez le périphérique préfixé par la chaîne "UEFI:".
    Ou si vous souhaitez installer un système d'exploitation qui prend en charge le partitionnement GPT, tel que Windows 7 64-bit, sélectionnez le lecteur optique qui contient le disque d'installation de Windows 7 64-bit et est préfixé par la chaîne "UEFI:".
    Priorités BBS du disque dur/lecteur CD/DVD ROM/lecteur de disquettes/périphérique réseau
    Spécifie l'ordre de démarrage pour un type de périphérique spécifique, tel que les disques durs, les lecteurs optiques, les lecteurs de disquettes, et les périphériques qui prennent en charge la fonction Boot from LAN, etc. Appuyez sur <Enter> sur cet élément pour accéder au sous-menu qui présente les périphériques de même type connectés. Cet élément n'est présent que si au moins un périphérique de ce type est installé.
    Démarrage rapide
    Active ou désactive le démarrage rapide pour raccourcir le processus de démarrage du système d'exploitation. Ultra Fast (Ultra Rapide) offre la vitesse de démarrage la plus rapide. (Par défaut : Disabled)
    Support SATA

    All Sata Devices (Tous les périphériques SATA) Tous les périphériques SATA sont fonctionnels dans le système d'exploitation et pendant le POST. (Par défaut)
    Last Boot HDD Only (Seul le dernier HDD de démarrage) À l'exception du lecteur de démarrage précédent, tous les périphériques SATA sont désactivés avant la fin du processus de démarrage du système d'exploitation.

    Cet élément n'est configurable que lorsque le Démarrage rapide est réglé sur Enabled ou Ultra Fast.
    Support VGA
    Vous permet de sélectionner le type de système d'exploitation à démarrer.

    Auto (Automatique) Active uniquement le ROM d'option héritée.
    EFI Driver (Pilote EFI) Active le ROM d'option EFI. (Par défaut)

    Cet élément n'est configurable que lorsque le Démarrage rapide est réglé sur Enabled ou Ultra Fast.
    Support USB

    Disabled (Désactivé) Tous les périphériques USB sont désactivés avant la fin du processus de démarrage du système d'exploitation.
    Full Initial (Initialisation complète) Tous les périphériques USB sont fonctionnels dans le système d'exploitation et pendant le POST.
    Partial Initial (Initialisation partielle) Une partie des périphériques USB est désactivée avant la fin du processus de démarrage du système d'exploitation. (Par défaut)

    Cette fonction est désactivée lorsque le Démarrage rapide est réglé sur Ultra Fast.
    Support des périphériques PS2

    Disabled (Désactivé) Tous les périphériques PS/2 sont désactivés avant la fin du processus de démarrage du système d'exploitation.
    Enabled (Activé) Tous les périphériques PS/2 sont fonctionnels dans le système d'exploitation et pendant le POST. (Par défaut)

    Cet élément n'est configurable que lorsque le Démarrage rapide est réglé sur Enabled. Cette fonction est désactivée lorsque le Démarrage rapide est réglé sur Ultra Fast.
    Support du pilote de pile réseau

    Disabled (Désactivé) Désactive le démarrage depuis le réseau. (Par défaut)
    Enabled (Activé) Active le démarrage depuis le réseau.

    Cet élément n'est configurable que lorsque le Démarrage rapide est réglé sur Enabled ou Ultra Fast.
    Prochain démarrage après perte de courant CA

    Normal Boot (Démarrage normal) Active le démarrage normal au retour de l'alimentation CA. (Par défaut)
    Fast Boot (Démarrage rapide) Conserve les paramètres de Démarrage rapide au retour de l'alimentation CA.

    Cet élément n'est configurable que lorsque le Démarrage rapide est réglé sur Enabled ou Ultra Fast.
    Vitesse de la souris
    Vous permet de régler la vitesse de déplacement du curseur de la souris. (Par défaut : 1 X)
    Fonctionnalités Windows 8/10
    Vous permet de sélectionner le système d'exploitation à installer. (Par défaut : Other OS)
    Support CSM
    Active ou désactive l'UEFI CSM (Compatibility Support Module) pour prendre en charge un processus de démarrage PC hérité.

    Enabled (Activé) Active l'UEFI CSM. (Par défaut)
    Disabled (Désactivé) Désactive l'UEFI CSM et ne prend en charge que le processus de démarrage du BIOS UEFI.

    Cet élément n'est configurable que lorsque Fonctionnalités Windows 8/10 est réglé sur Windows 8/10 ou Windows 8/10 WHQL.
    ROM d'option de démarrage LAN PXE
    Vous permet de sélectionner si vous souhaitez activer le ROM d'option héritée pour le contrôleur LAN. (Par défaut : Disabled)
    Cet élément n'est configurable que lorsque le Support CSM est réglé sur Enabled.
    Contrôle d'option de démarrage du stockage
    Vous permet de sélectionner si vous souhaitez activer le ROM d'option UEFI ou hérité pour le contrôleur de périphérique de stockage.

    Do not launch (Ne pas lancer) Désactive le ROM d'option.
    Legacy (Hérité) Active uniquement le ROM d'option hérité. (Par défaut)
    UEFI Active uniquement le ROM d'option UEFI.

    Cet élément n'est configurable que lorsque le Support CSM est réglé sur Enabled.
    Autres périphériques PCI
    Vous permet de sélectionner si vous souhaitez activer le ROM d'option UEFI ou hérité pour le contrôleur de périphérique PCI autre que les contrôleurs LAN, de périphérique de stockage et graphiques.

    Do not launch (Ne pas lancer) Désactive le ROM d'option.
    Legacy (Hérité) Active uniquement le ROM d'option hérité.
    UEFI Active uniquement le ROM d'option UEFI. (Par défaut)

    Cet élément n'est configurable que lorsque le Support CSM est réglé sur Enabled.
    Mot de passe administrateur
    Vous permet de configurer un mot de passe administrateur. Appuyez sur <Enter> sur cet élément, tapez le mot de passe, puis appuyez sur <Enter>. Il vous sera demandé de confirmer le mot de passe. Tapez à nouveau le mot de passe et appuyez sur <Enter>. Vous devez entrer le mot de passe administrateur (ou le mot de passe utilisateur) au démarrage du système et lors de l'entrée dans le BIOS Setup. À la différence du mot de passe utilisateur, le mot de passe administrateur vous permet d'apporter des modifications à tous les paramètres du BIOS.
    Mot de passe utilisateur
    Vous permet de configurer un mot de passe utilisateur. Appuyez sur <Enter> sur cet élément, tapez le mot de passe, puis appuyez sur <Enter>. Il vous sera demandé de confirmer le mot de passe. Tapez à nouveau le mot de passe et appuyez sur <Enter>. Vous devez entrer le mot de passe administrateur (ou le mot de passe utilisateur) au démarrage du système et lors de l'entrée dans le BIOS Setup. Cependant, le mot de passe utilisateur ne vous permet d'apporter des modifications qu'à certains paramètres du BIOS, mais pas à tous.
    Pour annuler le mot de passe, appuyez sur <Enter> sur l'élément de mot de passe et, lorsque le mot de passe est demandé, entrez d'abord le bon. Lorsque vous êtes invité à entrer un nouveau mot de passe, appuyez sur <Enter> sans entrer de mot de passe. Appuyez à nouveau sur <Enter> lorsque vous êtes invité à confirmer.
    NOTE: Avant de définir le Mot de passe utilisateur, assurez-vous de définir d'abord le Mot de passe administrateur.

    Périphériques

    Périphériques
    LED ambiante
    Active ou désactive la fonction LED audio intégrée. (Default: On)
    Intel Platform Trust Technology (PTT)
    Active ou désactive la technologie Intel ® PTT. (Default: Disabled)
    SW Guard Extensions (SGX)
    Active ou désactive la technologie Intel ® Software Guard Extensions. Cette fonction permet aux logiciels légaux de fonctionner dans un environnement sécurisé et protège les logiciels contre les attaques de logiciels malveillants. L'option Software Controlled vous permet d'activer ou de désactiver cette fonction avec une application fournie par Intel. (Default: Software Controlled)
    Configuration du contrôleur SATA hors carte
    Affiche des informations sur votre SSD M.2 PCIe s'il est installé.

    • Calcul de confiance
      Active ou désactive le module de plateforme sécurisée (TPM).
    • Configuration Super IO
      Port série
      Active ou désactive le port série intégré. (Default: Enabled)
    • Technologie Intel(R) Bios Guard
      Active ou désactive la fonction Intel ® BIOS Guard, qui protège le BIOS contre les attaques malveillantes.
    • Configuration de la pile réseau
      Pile réseau
      Désactive ou active le démarrage depuis le réseau pour installer un système d'exploitation au format GPT, tel que l'installation du système d'exploitation depuis le serveur Windows Deployment Services. (Default: Disabled)
      Prise en charge PXE IPv4
      Active ou désactive la prise en charge PXE IPv4. Cet élément n'est configurable que lorsque la pile réseau est activée.
      Prise en charge HTTP IPv4
      Active ou désactive la prise en charge du démarrage HTTP pour IPv4. Cet élément n'est configurable que lorsque la pile réseau est activée. & Prise en charge PXE IPv6 Active ou désactive la prise en charge PXE IPv6. Cet élément n'est configurable que lorsque la pile réseau est activée.
      Prise en charge HTTP IPv6
      Active ou désactive la prise en charge du démarrage HTTP pour IPv6. Cet élément n'est configurable que lorsque la pile réseau est activée.
      Temps d'attente du démarrage PXE
      Permet de configurer le temps d'attente avant de pouvoir appuyer sur <Esc> pour annuler le démarrage PXE. Cet élément n'est configurable que lorsque la pile réseau est activée. (Default: 0)
      Nombre de détections de média
      Permet de définir le nombre de fois où la présence du média doit être vérifiée. Cet élément n'est configurable que lorsque la pile réseau est activée. (Default: 1)
    • Configuration NVMe
      Affiche des informations sur votre SSD M.2 NVMe PCIe s'il est installé.
    • Configuration USB
      Prise en charge USB héritée
      Permet d'utiliser le clavier/souris USB sous MS-DOS. (Default: Enabled)
      Transfert XHCI
      Détermine s'il faut activer la fonction de transfert XHCI pour un système d'exploitation sans prise en charge du transfert XHCI. (Default: Disabled)
      Prise en charge du pilote de stockage de masse USB
      Active ou désactive la prise en charge des périphériques de stockage USB. (Default: Enabled)
      Émulation des ports 60/64
      Active ou désactive l'émulation des ports E/S 64h et 60h. Ceci doit être activé pour une prise en charge complète héritée des claviers/souris USB sous MS-DOS ou dans un système d'exploitation qui ne prend pas nativement en charge les périphériques USB.
      (Default: Enabled)
      Périphériques de stockage de masse
      Affiche une liste des périphériques de stockage de masse USB connectés. Cet élément n'apparaît que lorsqu'un périphérique de stockage USB est installé.
    • Configuration SATA et RST
      Contrôleur(s) SATA
      Active ou désactive les contrôleurs SATA intégrés. (Default: Enabled)
      Sélection du mode SATA
      Spécifie le mode de fonctionnement des contrôleurs SATA intégrés.
      Intel RST avec accélération système Intel Optane Active la technologie Intel ® Optane ™ pour les contrôleurs SATA.
      AHCI Configure les contrôleurs SATA en mode AHCI. Advanced Host Controller Interface (AHCI) est une spécification d'interface qui permet au pilote de stockage d'activer des fonctions Serial ATA avancées telles que Native Command Queuing et le branchement à chaud. (Default)

      Prise en charge LPM agressive
      Active ou désactive la fonction d'économie d'énergie, ALPM (Aggressive Link Power Management), pour les contrôleurs SATA du chipset. (Default: Enabled)
      Port 0/1/2/3/4/5
      Active ou désactive chaque port SATA. (Default: Enabled)
      Branchement à chaud
      Active ou désactive la capacité de branchement à chaud pour chaque port SATA. (Default: Disabled)
      Configuré comme eSATA
      Active ou désactive la prise en charge des périphériques SATA externes.

    Chipset

    Chipset
    VT-d (Remarque)
    Active ou désactive la technologie de virtualisation Intel ® pour E/S dirigées. (Default: Enabled)
    Graphiques intégrés
    Active ou désactive la fonction graphique intégrée. (Default: Auto)
    DVMT pré-allouée
    Permet de définir la taille de la mémoire graphique intégrée. Les options sont : 32M~1024M. (Default: 64M)
    Mémoire graphique totale DVMT
    Permet d'allouer la taille de la mémoire DVMT des graphiques intégrés. Les options sont : 128M, 256M, MAX. (Default: 256M)
    Contrôleur audio
    Active ou désactive la fonction audio intégrée. (Default: Enabled) Si vous souhaitez installer une carte audio additionnelle tierce au lieu d'utiliser l'audio intégré, réglez cet élément sur Disabled.
    Contrôleur LAN PCH
    Active ou désactive la fonction LAN intégrée. (Default: Enabled) Si vous souhaitez installer une carte réseau additionnelle tierce au lieu d'utiliser le LAN intégré, réglez cet élément sur Disabled.
    Activation du Wake on LAN
    Active ou désactive la fonction Wake on LAN. (Default: Enabled)
    High Precision Timer
    Active ou désactive le High Precision Event Timer (HPET) dans le système d'exploitation. (Default: Enabled) & Entrées IOAPIC 24-119 Active ou désactive cette fonction. (Default: Enabled)

    (Remarque) Cet élément n'est présent que lorsque vous installez un CPU qui prend en charge cette fonction. Pour plus d'informations sur les caractéristiques uniques des CPU Intel ®, veuillez consulter le site web d'Intel.

    Alimentation

    Alimentation
    Gestion de l'alimentation de la plateforme
    Active ou désactive la fonction de gestion de l'alimentation en état actif (ASPM). (Par défaut : Désactivé)
    PEG ASPM
    Permet de configurer le mode ASPM pour le périphérique connecté au bus PEG du CPU. Cet élément est configurable uniquement lorsque la gestion de l'alimentation de la plateforme est définie sur Activé. (Par défaut : Activé)
    PCH ASPM
    Permet de configurer le mode ASPM pour le périphérique connecté au bus PCI Express du Chipset. Cet élément est configurable uniquement lorsque la gestion de l'alimentation de la plateforme est définie sur Activé. (Par défaut : Activé)
    DMI ASPM
    Permet de configurer le mode ASPM pour les côtés CPU et Chipset de la liaison DMI. Cet élément est configurable uniquement lorsque la gestion de l'alimentation de la plateforme est définie sur Activé. (Par défaut : Activé)
    AC BACK
    Détermine l'état du système après le retour de l'alimentation suite à une coupure de courant alternatif.

    Toujours éteint Le système reste éteint au retour de l'alimentation AC. (Par défaut)
    Toujours allumé Le système s'allume au retour de l'alimentation AC.
    Mémoire Le système retourne à son dernier état actif connu au retour de l'alimentation AC.

    Démarrage par clavier
    Permet au système d'être allumé par un événement de réveil du clavier PS/2.
    Remarque: Pour utiliser cette fonction, vous avez besoin d'une alimentation ATX fournissant au moins 1A sur la ligne +5VSB.

    Désactivé Désactive cette fonction. (Par défaut)
    N'importe quelle touche Appuyez sur n'importe quelle touche pour allumer le système.
    Clavier 98 Appuyez sur le bouton POWER du clavier Windows 98 pour allumer le système.
    Mot de passe Définissez un mot de passe de 1 à 5 caractères pour allumer le système.

    Mot de passe de démarrage
    Définissez le mot de passe lorsque Démarrage par clavier est défini sur Mot de passe. Appuyez sur <Enter> sur cet élément et définissez un mot de passe de 5 caractères maximum, puis appuyez sur <Enter> pour accepter. Pour allumer le système, entrez le mot de passe et appuyez sur <Enter>.
    Remarque: Pour annuler le mot de passe, appuyez sur <Enter> sur cet élément. Lorsque le mot de passe vous est demandé, appuyez à nouveau sur <Enter> sans saisir de mot de passe pour effacer les paramètres du mot de passe.
    Démarrage par souris
    Permet au système d'être allumé par un événement de réveil de la souris PS/2.
    Remarque: Pour utiliser cette fonction, vous avez besoin d'une alimentation ATX fournissant au moins 1A sur la ligne +5VSB.

    Désactivé Désactive cette fonction. (Par défaut)
    Déplacer Déplacez la souris pour allumer le système.
    Double-clic Double-cliquez sur le bouton gauche de la souris pour allumer le système.

    ErP
    Détermine si le système doit consommer le moins d'énergie possible en état S5 (arrêt). (Par défaut : Désactivé)
    Remarque: Lorsque cet élément est défini sur Activé, les fonctions suivantes ne seront plus disponibles : Reprise par alarme, Réveil par événement PME, Démarrage par souris, Démarrage par clavier et Wake on LAN.
    Soft-Off by PWR-BTTN
    Configure la manière d'éteindre l'ordinateur en mode MS-DOS à l'aide du bouton d'alimentation.

    Arrêt instantané Appuyez sur le bouton d'alimentation et le système s'éteindra instantanément. (Par défaut)
    Délai 4 Sec. Appuyez et maintenez le bouton d'alimentation pendant 4 secondes pour éteindre le système. Si le bouton d'alimentation est pressé moins de 4 secondes, le système entrera en mode veille.

    Chargement d'alimentation
    Active ou désactive la charge fictive. Lorsque l'alimentation est en faible charge, une autoprotection s'activera, la faisant s'éteindre ou échouer. Si cela se produit, veuillez définir sur Activé. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
    Reprise par alarme
    Détermine si le système doit s'allumer à une heure souhaitée. (Par défaut : Désactivé)
    Si activé, réglez la date et l'heure comme suit :
    Jour de réveil : Allumez le système à une heure spécifique chaque jour ou un jour spécifique du mois.
    Heure/minute/seconde de réveil : Réglez l'heure à laquelle le système sera automatiquement allumé.
    Remarque: Lorsque vous utilisez cette fonction, évitez un arrêt inadéquat du système d'exploitation ou le retrait de l'alimentation secteur, sinon les paramètres risquent de ne pas être efficaces.
    RC6(Render Standby)
    Permet de déterminer si les graphiques intégrés doivent entrer en mode veille pour réduire la consommation d'énergie. (Par défaut : Activé)

    Enregistrer & Quitter

    Enregistrer & Quitter
    Enregistrer & Quitter la configuration
    Appuyez sur <Enter> sur cet élément et sélectionnez Oui. Cela enregistre les modifications dans le CMOS et quitte le programme de configuration du BIOS. Sélectionnez Non ou appuyez sur <Esc> pour revenir au menu principal de configuration du BIOS.
    Quitter sans enregistrer
    Appuyez sur <Enter> sur cet élément et sélectionnez Oui. Cela quitte la configuration du BIOS sans enregistrer les modifications apportées dans la configuration du BIOS au CMOS. Sélectionnez Non ou appuyez sur <Esc> pour revenir au menu principal de configuration du BIOS.
    Charger les paramètres optimisés par défaut
    Appuyez sur <Enter> sur cet élément et sélectionnez Oui pour charger les paramètres par défaut optimaux du BIOS. Les paramètres par défaut du BIOS aident le système à fonctionner dans un état optimal. Chargez toujours les paramètres par défaut optimisés après avoir mis à jour le BIOS ou après avoir effacé les valeurs CMOS.
    Priorité de démarrage
    Vous permet de sélectionner un périphérique pour démarrer immédiatement. Appuyez sur <Enter> sur le périphérique sélectionné et sélectionnez Oui pour confirmer. Votre système redémarrera automatiquement et démarrera à partir de ce périphérique.
    Enregistrer les profils
    Cette fonction vous permet d'enregistrer les paramètres BIOS actuels dans un profil. Vous pouvez créer jusqu'à 8 profils et les enregistrer sous Profil de configuration 1~ Profil de configuration 8. Appuyez sur <Enter> pour terminer. Ou vous pouvez sélectionner Sélectionner fichier dans HDD/FDD/USB pour enregistrer le profil sur votre périphérique de stockage.
    Charger les profils
    Si votre système devient instable et que vous avez chargé les paramètres par défaut du BIOS, vous pouvez utiliser cette fonction pour charger les paramètres du BIOS à partir d'un profil créé précédemment, sans avoir à reconfigurer les paramètres du BIOS. Sélectionnez d'abord le profil que vous souhaitez charger, puis appuyez sur <Enter> pour terminer. Vous pouvez sélectionner Sélectionner fichier dans HDD/FDD/USB pour importer le profil précédemment créé à partir de votre périphérique de stockage ou charger le profil automatiquement créé par le BIOS, par exemple pour restaurer les paramètres du BIOS aux derniers paramètres qui fonctionnaient correctement (dernier bon enregistrement connu).

    Activation de la technologie Intel ® Optane ™

    Configuration requise

    1. SSD Intel ® Optane ™
    2. Le SSD Optane ™ doit avoir une capacité d'au moins 16 Go, et sa capacité doit être égale ou inférieure à celle du disque dur/SSD à accélérer.
    1. Dans la configuration du BIOS, allez dans BIOS et réglez CSM Support sur Enabled (Activé) et Storage Boot Option Control sur UEFI. Ensuite, allez dans Peripherals\SATA And RST Configuration, réglez SATA Mode Selection sur Intel RST With Intel Optane System Acceleration. Enregistrez les modifications et quittez la configuration du BIOS.
    2. Accédez au système d'exploitation, lancez l'utilitaire Intel ® Rapid Storage Technology depuis le Start menu (Menu Démarrer), puis activez la technologie Intel ® Optane ™.

    Installation des pilotes

    • Avant d'installer les pilotes, installez d'abord le système d'exploitation. (Les instructions suivantes utilisent Windows 10 comme exemple de système d'exploitation.)
    • Après avoir installé le système d'exploitation, insérez le disque de pilotes de la carte mère dans votre lecteur optique. Cliquez sur le message "Tap to choose what happens with this disc" (Appuyez pour choisir ce qui se passe avec ce disque) dans le coin supérieur droit de l'écran et sélectionnez "Run Run.exe." (Exécuter Run.exe.) (Ou allez dans My Computer (Ce PC), double-cliquez sur le lecteur optique et exécutez le programme Run.exe.)

    "Xpress Install" analysera automatiquement votre système et listera tous les pilotes qu'il est recommandé d'installer. Vous pouvez cliquer sur le bouton Xpress Install et "Xpress Install" installera tous les pilotes sélectionnés. Ou cliquez sur la flèche icône pour installer individuellement les pilotes dont vous avez besoin.
    Installation des pilotes

    Nous contacter

    GIGA-BYTE TECHNOLOGY CO., LTD.
    Adresse: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231,Taiwan
    TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
    Support technique et non technique (Ventes/Marketing): http://esupport.gigabyte.com
    Adresse web (Anglais): http://www.gigabyte.com
    Adresse web (Chinois): http://www.gigabyte.tw

    • GIGABYTE eSupport
      Pour soumettre une question technique ou non technique (Ventes/Marketing), veuillez suivre ce lien : http://esupport.gigabyte.com
      GIGABYTE eSupport

    Droits d'auteur
    © 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Tous droits réservés. Les marques commerciales mentionnées dans ce manuel sont légalement enregistrées auprès de leurs propriétaires respectifs.

    Identification de la révision de votre carte mère
    Le numéro de révision sur votre carte mère ressemble à ceci : "REV: X.X." (RÉV: X.X.). Par exemple, "REV: 1.0" (RÉV: 1.0) signifie que la révision de la carte mère est 1.0. Vérifiez la révision de votre carte mère avant de mettre à jour le BIOS de la carte mère, les pilotes, ou lorsque vous recherchez des informations techniques.
    Exemple :

    Pour plus de détails sur le produit, veuillez visiter le site web de GIGABYTE.

    Références

    Télécharger le manuel

    Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

    Télécharger GIGABYTE GA-B250M-Gaming 3 - Manuel de la carte mère

    Les langues disponibles

    Manuels Connexes pour Gigabyte GA-B250M-Gaming 3

    Table des Matières
