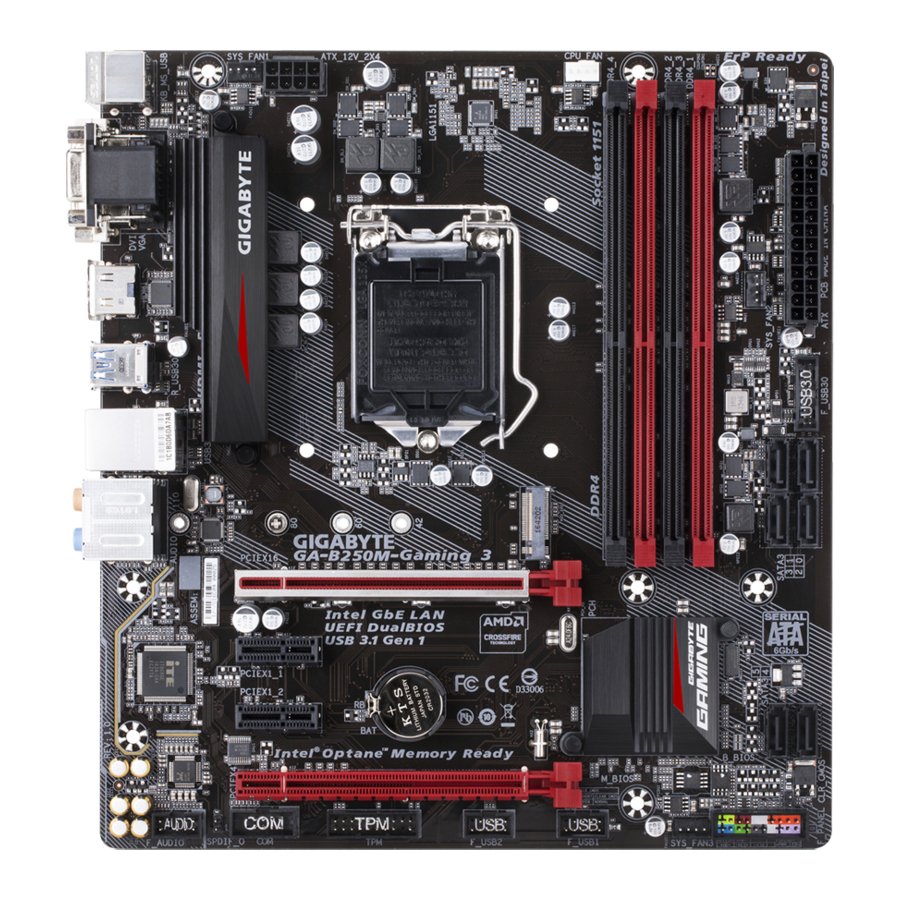

GA-B250M-Gaming 3 alaplap elrendezése

A doboz tartalma

GA-B250M-Gaming 3 alaplap
Alaplap-illesztőprogram lemeze
Felhasználói kézikönyv
Két SATA-kábel
I/O pajzs

* A fenti doboz tartalma csak tájékoztató jellegű, és a tényleges elemek a termékcsomagtól függenek. A doboz tartalma előzetes értesítés nélkül változhat.

Hardvertelepítés

Telepítési óvintézkedések

Az alaplap számos érzékeny elektronikus áramkört és alkatrészt tartalmaz, amelyek elektrosztatikus kisülés (ESD) következtében megsérülhetnek. A telepítés előtt figyelmesen olvassa el a felhasználói kézikönyvet, és kövesse az alábbi eljárásokat:

A telepítés előtt győződjön meg arról, hogy a ház megfelelő az alaplaphoz.
A telepítés előtt ne távolítsa el és ne törje össze az alaplap S/N (sorozatszám) matricáját vagy a kereskedő által biztosított garanciamatricát. Ezek a matricák szükségesek a garancia érvényesítéséhez.
Mindig húzza ki a hálózati tápellátást úgy, hogy kihúzza a tápkábelt a konnektorból az alaplap vagy más hardverkomponensek beszerelése vagy eltávolítása előtt.
Amikor hardverkomponenseket csatlakoztat az alaplapon lévő belső csatlakozókhoz, győződjön meg arról, hogy szorosan és biztonságosan vannak csatlakoztatva.
Az alaplap kezelésekor kerülje a fém vezetékek vagy csatlakozók érintését.
A legjobb, ha elektrosztatikus kisülés (ESD) csuklópántot visel elektronikus alkatrészek, például alaplap, CPU vagy memória kezelésekor. Ha nincs ESD csuklópántja, tartsa szárazon a kezét, és először érintsen meg egy fémtárgyat a statikus elektromosság megszüntetése érdekében.
Az alaplap beszerelése előtt helyezze azt antisztatikus párnára vagy egy elektrosztatikus árnyékoló tartályba.
Mielőtt csatlakoztatná vagy kihúzná a tápkábelt az alaplapból, győződjön meg arról, hogy a tápegység ki van kapcsolva.
A bekapcsolás előtt győződjön meg arról, hogy a tápfeszültség a helyi feszültségszabványnak megfelelően van beállítva.
A termék használata előtt ellenőrizze, hogy a hardver alkatrészeinek összes kábele és tápcsatlakozója csatlakoztatva van-e.
Az alaplap károsodásának elkerülése érdekében ne engedje, hogy a csavarok érintkezzenek az alaplap áramkörével vagy annak alkatrészeivel.
Győződjön meg arról, hogy nincsenek az alaplapon vagy a számítógépházban maradt csavarok vagy fém alkatrészek.
Ne helyezze a számítógépes rendszert egyenetlen felületre.
Ne helyezze a számítógépes rendszert magas hőmérsékletű vagy nedves környezetbe.
A számítógép bekapcsolása a telepítési folyamat során a rendszer alkatrészeinek károsodásához, valamint a felhasználó fizikai sérüléséhez vezethet.
Ha bizonytalan a telepítési lépésekkel kapcsolatban, vagy problémája van a termék használatával kapcsolatban, forduljon egy minősített számítástechnikushoz.
Ha adaptert, hosszabbító tápkábelt vagy elosztót használ, feltétlenül olvassa el a telepítési és/vagy földelési utasításokat.

Termékjellemzők

CPU	7. és 6. generációs Intel ® Core ™ i7 processzorok/ Intel ® Core ™ i5 processzorok/Intel ® Core ™ i3 processzorok/ Intel ® Pentium ® processzorok/Intel ® Celeron ® processzorok támogatása az LGA1151 tokozásban (A legfrissebb CPU támogatási listát a GIGABYTE weboldalán találja meg.) Az L3 cache a CPU-tól függően változik
Chipkészlet	Intel ® B250 Express Chipset
Memória	4 x DDR4 DIMM foglalat, amely legfeljebb 64 GB rendszermemóriát támogat * A Windows 32 bites operációs rendszer korlátozása miatt a 4 GB-nál több fizikai memória telepítése esetén a ténylegesen megjelenített memória mérete kisebb lesz, mint a telepített fizikai memória mérete. Kétcsatornás memória architektúra DDR4 2400/2133 MHz-es memória modulok támogatása ECC Un-buffered DIMM 1Rx8/2Rx8 memória modulok támogatása (nem-ECC módban működik) Nem-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memória modulok támogatása Extreme Memory Profile (XMP) memória modulok támogatása * A 2400 MHz-es vagy XMP memória támogatásához 7. generációs processzort kell telepítenie. (A legújabb támogatott memória sebességeket és memória modulokat a GIGABYTE weboldalán találja meg.)
Integrált grafika	Integrált grafikus processzor-Intel ® HD Graphics támogatás: 1 x D-Sub port, amely maximálisan 1920x1200@60 Hz-es felbontást támogat 1 x DVI-D port, amely maximálisan 1920x1200@60 Hz-es felbontást támogat * A DVI-D port adapterrel nem támogatja a D-Sub csatlakozást. 1 x HDMI port, amely maximálisan 4096x2160@24 Hz-es felbontást támogat * HDMI 1.4 verzió támogatása. Akár 3 kijelző egyidejű támogatása Maximum 1 GB megosztott memória
Hang	Realtek ® ALC892 codec High Definition Audio 2/4/5.1/7.1-csatornás S/PDIF kimenet támogatása
LAN	Intel ® GbE LAN chip (10/100/1000 Mbit)
Bővítőhelyek	1 x PCI Express x16 foglalat, x16-on fut (PCIEX16) * Az optimális teljesítmény érdekében, ha csak egy PCI Express grafikus kártyát szeretne telepíteni, ügyeljen arra, hogy azt a PCIEX16 foglalatba telepítse. 1 x PCI Express x16 foglalat, x4-en fut (PCIEX4) 2 x PCI Express x1 foglalat (Az összes PCI Express foglalat megfelel a PCI Express 3.0 szabványnak.)
Multi-Graphics technológia	AMD Quad-GPU CrossFireX ™ és 2-Way AMD CrossFire ™ technológiák támogatása
Tároló interfész	Chipkészlet: 1 x M.2 csatlakozó (Socket 3, M key, type 2242/2260/2280/22110 SATA és PCIe x4/x2 SSD támogatás) 6 x SATA 6Gb/s csatlakozó * Az M.2 és SATA csatlakozókra vonatkozó telepítési tudnivalókért lásd a "Belső csatlakozók" részt.
USB	Chipkészlet: 6 x USB 3.1 Gen 1 port (4 port a hátlapon, 2 port elérhető a belső USB tüskéken keresztül) 6 x USB 2.0/1.1 port (2 port a hátlapon, 4 port elérhető a belső USB tüskéken keresztül)
Belső csatlakozók	1 x 24-pin ATX fő tápcsatlakozó 1 x 8-pin ATX 12V tápcsatlakozó 1 x M.2 Socket 3 csatlakozó 6 x SATA 6Gb/s csatlakozó 1 x CPU ventilátor csatlakozó 3 x rendszer ventilátor csatlakozó 1 x előlapi panel csatlakozó 1 x előlapi audio csatlakozó 1 x S/PDIF kimeneti csatlakozó 1 x USB 3.1 Gen 1 csatlakozó 2 x USB 2.0/1.1 csatlakozó 1 x Trusted Platform Module (TPM) csatlakozó 1 x soros port csatlakozó 1 x Clear CMOS jumper
Hátlapi csatlakozók	1 x PS/2 billentyűzet/egér port 1 x D-Sub port 1 x DVI-D port 1 x HDMI port 4 x USB 3.1 Gen 1 port 2 x USB 2.0/1.1 port 1 x RJ-45 port 6 x audio jack (Center/Subwoofer hangszóró kimenet, hátsó hangszóró kimenet, oldalsó hangszóró kimenet, vonali bemenet, vonali kimenet, mikrofon bemenet)
I/O vezérlő	iTE ® I/O Controller Chip
Hardver monitorozás	Feszültség érzékelés Hőmérséklet érzékelés Ventilátor sebesség érzékelés Túlmelegedés figyelmeztetés Ventilátor hiba figyelmeztetés Ventilátor sebesség szabályozás * A ventilátor sebesség szabályozási funkció támogatása a telepített hűtőtől függ.
BIOS	2 x 64 Mbit flash Licencelt AMI UEFI BIOS használata DualBIOS ™ támogatása PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Egyedi funkciók	APP Center támogatása * Az APP Centerben elérhető alkalmazások az alaplap típusától függően változhatnak. Az egyes alkalmazások által támogatott funkciók az alaplap specifikációitól függően is változhatnak. 3D OSD @BIOS Ambient LED AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Q-Flash támogatása Xpress Install támogatása
Mellékelt szoftver	Norton ® Internet Security (OEM verzió) Intel ® Optane ™ Memory Ready cFosSpeed
Operációs rendszer	Windows 10 64-bit támogatása (7. generációs Intel ® processzorokhoz) Windows 10 64-bit/Windows 8.1 64-bit/Windows 7 32-bit/64-bit támogatása (6. generációs Intel ® processzorokhoz) * Kérjük, töltse le a "Windows USB Installation Tool"-t a GIGABYTE weboldaláról, és telepítse a Windows 7 telepítése előtt.
Formátum	Micro ATX Form Factor; 24.4cm x 22.5cm

* A GIGABYTE fenntartja a jogot, hogy előzetes értesítés nélkül bármilyen változtatást eszközöljön a termékleírásokban és a termékkel kapcsolatos információkban.

Kérjük, látogasson el a GIGABYTE weboldalára a CPU, memória modulok, SSD-k és M.2 eszközök támogatási listáiért.

Kérjük, látogassa meg a Support\Utility List oldalt a GIGABYTE weboldalán az alkalmazások legújabb verziójának letöltéséhez.

A CPU beszerelése

A CPU beszerelése előtt olvassa el az alábbiakat:

Győződjön meg róla, hogy az alaplap támogatja a CPU-t. (A legfrissebb CPU támogatási listát a GIGABYTE weboldalán találja meg.)
A hardverkárosodás elkerülése érdekében a CPU beszerelése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból.
Keresse meg a CPU egyes lábát. A CPU nem helyezhető be, ha helytelenül van orientálva. (Vagy megkeresheti a CPU mindkét oldalán lévő bevágásokat és a CPU foglalatán lévő igazítóelemeket.)
Vigyen fel egyenletes és vékony réteg hővezető pasztát a CPU felületére.
Ne kapcsolja be a számítógépet, ha a CPU hűtő nincs beszerelve, különben a CPU túlmelegedhet és károsodhat.
Állítsa be a CPU gazda frekvenciáját a CPU specifikációinak megfelelően. Nem ajánlott, hogy a rendszerbusz frekvenciája meghaladja a hardverspecifikációkat, mivel az nem felel meg a perifériákra vonatkozó szabványos követelményeknek. Ha a frekvenciát a szabványos specifikációkon túl szeretné beállítani, kérjük, tegye azt a hardverspecifikációinak megfelelően, beleértve a CPU-t, a grafikus kártyát, a memóriát, a merevlemezt stb.

A CPU beszerelése
Keresse meg az igazítóelemeket az alaplap CPU foglalatán és a bevágásokat a CPU-n.

Ne távolítsa el a CPU foglalat fedelét a CPU behelyezése előtt. A CPU behelyezése után a kar visszahelyezése során automatikusan leválhat a terhelőlemeztől.

A memória beszerelése

A memória beszerelése előtt olvassa el az alábbiakat:

Győződjön meg róla, hogy az alaplap támogatja a memóriát. Javasoljuk, hogy azonos kapacitású, márkájú, sebességű és chipekkel rendelkező memóriát használjon. (A legfrissebb támogatott memória sebességeket és memóriamodulokat a GIGABYTE weboldalán találja meg.)
A hardverkárosodás elkerülése érdekében a memória beszerelése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból.
A memóriamodulok bolondbiztos kialakításúak. A memóriamodul csak egy irányban helyezhető be. Ha nem tudja behelyezni a memóriát, váltson irányt.

Dual Channel memória konfiguráció
Ez az alaplap négy memóriafoglalattal rendelkezik, és támogatja a Dual Channel technológiát. A memória beszerelése után a BIOS automatikusan felismeri a memória specifikációit és kapacitását. A Dual Channel memória mód engedélyezése megduplázza az eredeti memória sávszélességét.

A hardver telepítésével kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

A négy memóriafoglalat két csatornára van osztva, és minden csatornán két memóriafoglalat található az alábbiak szerint:
A csatorna: DDR4_2, DDR4_4
B csatorna: DDR4_1, DDR4_3
Dual Channel memória konfigurációk táblázata:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 modul	- -	DS/SS	- -	DS/SS
2 modul	DS/SS	- -	DS/SS	- -
4 modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Egyoldalas, DS=Kétoldalas, "- -"=Nincs memória)

A CPU korlátozásai miatt olvassa el az alábbiakat, mielőtt a memóriát Dual Channel módban telepítené.

A Dual Channel mód nem engedélyezhető, ha csak egy memóriamodul van telepítve.
Ha két vagy négy memóriamodullal engedélyezi a Dual Channel módot, javasoljuk, hogy azonos kapacitású, márkájú, sebességű és chipekkel rendelkező memóriát használjon.

Bővítőkártya beszerelése

A bővítőkártya beszerelése előtt olvassa el az alábbiakat:

Győződjön meg róla, hogy az alaplap támogatja a bővítőkártyát. Gondosan olvassa el a bővítőkártyához mellékelt kézikönyvet.
A hardverkárosodás elkerülése érdekében a bővítőkártya beszerelése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból.

Hátsó panel csatlakozók

USB 2.0/1.1 port
Az USB port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB eszközökhöz.
PS/2 billentyűzet/egér port
Használja ezt a portot PS/2 egér vagy billentyűzet csatlakoztatásához.
D-Sub port
A D-Sub port támogatja a 15 tűs D-Sub csatlakozót, és maximálisan 1920x1200@60 Hz felbontást támogat.
(A ténylegesen támogatott felbontások a használt monitortól függenek). Csatlakoztasson egy D-Sub csatlakozást támogató monitort ehhez a porthoz.
DVI-D port (Megjegyzés)
A DVI-D port megfelel a DVI-D specifikációnak, és maximálisan 1920x1200@60 Hz felbontást támogat.
(A ténylegesen támogatott felbontások a használt monitortól függenek). Csatlakoztasson egy DVI-D csatlakozást támogató monitort ehhez a porthoz.
HDMI port

A HDMI port HDCP-kompatibilis, és támogatja a Dolby TrueHD és a DTS HD Master Audio formátumokat. Akár 192 KHz/16 bites 8 csatornás LPCM hangkimenetet is támogat. Ezt a portot használhatja a HDMI-t támogató monitor csatlakoztatásához. A maximálisan támogatott felbontás 4096x2160@24 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.

A háromkijelzős konfiguráció beállításához először telepítenie kell az alaplap illesztőprogramjait az operációs rendszerben.
A HDMI eszköz telepítése után győződjön meg róla, hogy az alapértelmezett hanglejátszó eszközt HDMI-re állította. (Az elem neve az operációs rendszertől függően eltérő lehet.)

USB 3.1 Gen 1 port
Az USB 3.1 Gen 1 port támogatja az USB 3.1 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz.

RJ-45 LAN port
A Gigabit Ethernet LAN port akár 1 Gbps adatátviteli sebességgel biztosít internetkapcsolatot. Az alábbiakban a LAN port LED-jeinek állapotát ismertetjük.

Állapot	Leírás	Állapot	Leírás
Narancssárga	1 Gbps adatátviteli sebesség	Villog	Adatátvitel vagy fogadás történik
Zöld	100 Mbps adatátviteli sebesség	Be	Nincs adatátvitel vagy fogadás
Ki	10 Mbps adatátviteli sebesség

Közép/mélynyomó hangszóró kimenet (narancssárga)
Használja ezt az audio csatlakozót a közép/mélynyomó hangszórók csatlakoztatásához egy 5.1/7.1 csatornás audio konfigurációban.
Hátsó hangszóró kimenet (fekete)
Ez a csatlakozó használható a hátsó hangszórók csatlakoztatásához egy 4/5.1/7.1 csatornás audio konfigurációban.
Oldalsó hangszóró kimenet (szürke)
Használja ezt az audio csatlakozót az oldalsó hangszórók csatlakoztatásához egy 7.1 csatornás audio konfigurációban.
Vonal bemenet (kék)
A vonal bemeneti csatlakozó. Használja ezt az audio csatlakozót vonal bemeneti eszközökhöz, például optikai meghajtóhoz, Walkmanhez stb.
Vonal kimenet (zöld)
A vonal kimeneti csatlakozó. Használja ezt az audio csatlakozót fejhallgatóhoz vagy 2 csatornás hangszóróhoz. Ez a csatlakozó használható az első hangszórók csatlakoztatásához egy 4/5.1/7.1 csatornás audio konfigurációban.
Mikrofon bemenet (rózsaszín)
A mikrofon bemeneti csatlakozó.

További szoftverinformációkért látogasson el a GIGABYTE weboldalára.

Amikor eltávolítja a hátsó panel csatlakozójához csatlakoztatott kábelt, először távolítsa el a kábelt az eszközről, majd távolítsa el az alaplapról.
A kábel eltávolításakor húzza ki egyenesen a csatlakozóból. Ne mozgassa oldalra, hogy elkerülje a kábelcsatlakozó belsejében lévő elektromos rövidzárlatot.

(Megjegyzés)
A DVI-D port nem támogatja a D-Sub csatlakozást adapterrel.

Belső csatlakozók

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2/3
SATA3 0/1/2/3/4/5
M2Q_32G
F_PANEL
F_AUDIO

SPDIF_O
F_USB30
F_USB1/F_USB2
COM
TPM
CLR_CMOS
BAT

Olvassa el a következő irányelveket a külső eszközök csatlakoztatása előtt:

Először győződjön meg arról, hogy eszközei kompatibilisek a csatlakoztatni kívánt csatlakozókkal.
Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
Az eszköz telepítése után, és a számítógép bekapcsolása előtt győződjön meg arról, hogy az eszköz kábele biztonságosan csatlakozik az alaplapon lévő csatlakozóhoz.

1/2) ATX_12V_2X4/ATX (2x4 12V-os tápcsatlakozó és 2x12-es fő tápcsatlakozó)
A tápcsatlakozó használatával a tápegység elegendő stabil energiát tud biztosítani az alaplapon lévő összes alkatrész számára. A tápcsatlakozó csatlakoztatása előtt először győződjön meg arról, hogy a tápegység ki van kapcsolva, és minden eszköz megfelelően van telepítve. A tápcsatlakozó bolondbiztos kialakítással rendelkezik. Csatlakoztassa a tápkábelt a tápcsatlakozóhoz a megfelelő irányban. A 12 V-os tápcsatlakozó főként a CPU-t látja el árammal. Ha a 12 V-os tápcsatlakozó nincs csatlakoztatva, a számítógép nem indul el.

A bővítési követelmények kielégítése érdekében ajánlott nagy energiafogyasztású tápegységet (500 W vagy nagyobb) használni. Ha olyan tápegységet használ, amely nem biztosítja a szükséges teljesítményt, az instabil vagy elindíthatatlan rendszerhez vezethet.

Csap száma	Definíció	Csap száma	Definíció
1	GND (csak 2x4 tűs 12V-hoz)	5	+12V (csak 2x4 tűs 12V-hoz)
2	GND (csak 2x4 tűs 12V-hoz)	6	+12V (csak 2x4 tűs 12V-hoz)
3	GND	7	+12V
4	GND	8	+12V

Csap száma	Definíció	Csap száma	Definíció
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (csak 2x12 tűs ATX-hez)	23	+5V (csak 2x12 tűs ATX-hez)
12	3.3V (csak 2x12 tűs ATX-hez)	24	GND (csak 2x12 tűs ATX-hez)

3/4) CPU_FAN/SYS_FAN1/2/3 (Ventilátor csatlakozók)
Az alaplapon található összes ventilátor csatlakozó 4 tűs. A legtöbb ventilátor csatlakozó bolondbiztos kialakítással rendelkezik. A ventilátor kábel csatlakoztatásakor ügyeljen arra, hogy a megfelelő irányban csatlakoztassa (a fekete csatlakozó vezeték a földelő vezeték). A sebességszabályozási funkcióhoz ventilátorsebesség-szabályozó kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében ajánlott rendszerhűtőt telepíteni a házba.

Csap száma	Definíció
1	GND
2	Feszültség sebességszabályozás
3	Érzékelés
4	PWM sebességszabályozás

Ügyeljen arra, hogy a ventilátor kábeleket a ventilátor csatlakozóihoz csatlakoztassa, hogy megakadályozza a CPU és a rendszer túlmelegedését. A túlmelegedés a CPU károsodásához vezethet, vagy a rendszer lefagyhat.
Ezek a ventilátor csatlakozók nem konfigurációs jumper blokkok. Ne helyezzen jumper sapkát a csatlakozókra.

SATA3 0/1/2/3/4/5 (SATA 6Gb/s csatlakozók)
A SATA csatlakozók megfelelnek a SATA 6Gb/s szabványnak, és kompatibilisek a SATA 3Gb/s és SATA 1.5Gb/s szabványokkal. Minden SATA csatlakozó egyetlen SATA eszközt támogat.

Csap száma Definíció

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

A SATA portok hot-plugging engedélyezéséhez olvassa el a "BIOS Setup (BIOS beállítás)", "Peripherals\SATA And RST Configuration (Perifériák\SATA és RST konfiguráció)" című fejezetet a további információkért.

M2Q_32G (M.2 3-as foglalatú csatlakozó)
Az M.2 csatlakozó támogatja az M.2 SATA SSD-ket és az M.2 PCIe SSD-ket.

Az M.2 SSD helyes M.2 csatlakozóba történő telepítéséhez kövesse az alábbi lépéseket.
1. Csavarhúzóval lazítsa meg a csavart és az anyát az alaplapról. Keresse meg a telepítendő M.2 SSD megfelelő rögzítő furatát, majd először csavarja be az anyát.
2. Csúsztassa az M.2 SSD-t a csatlakozóba egy szögben.
3. Nyomja le az M.2 SSD-t, majd rögzítse a csavarral.

  Válassza ki a megfelelő furatot a telepítendő M.2 SSD-hez, és húzza meg újra a csavart és az anyát.

Telepítési tudnivalók az M2Q_32G és a SATA csatlakozókhoz:
A lapkakészlet által biztosított sávok korlátozott száma miatt a SATA csatlakozók elérhetőségét befolyásolhatja az M2Q_32G csatlakozóba telepített eszközök típusa. Az M2Q_32G csatlakozó sávszélességet oszt meg a SATA3 5 csatlakozóval. A részletekért tekintse meg az alábbi táblázatot.

M.2 SSD/csatlakozó típusa	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Nincs telepítve M.2 SSD

: Elérhető,
: Nem elérhető

F_PANEL (Előlapi csatlakozó)
Csatlakoztassa a házon lévő bekapcsoló gombot, a reset gombot, a hangszórót, a ház behatolásjelző kapcsolóját/érzékelőjét és a rendszer állapotjelzőjét ehhez a csatlakozóhoz az alábbi tűkiosztás szerint. A kábelek csatlakoztatása előtt vegye figyelembe a pozitív és negatív tűket.

PLED/PWR_LED (Tápellátás LED, Sárga/Lila):
Csatlakozik a ház előlapján található tápellátás állapotjelzőjéhez. A LED világít, amikor a rendszer működik. A LED nem világít, amikor a rendszer S3/S4 alvó állapotban van, vagy ki van kapcsolva (S5).

Rendszerállapot LED

S0 Be

S3/S4/S5 Ki

PW (Bekapcsoló gomb, Piros): Csatlakozik a ház előlapján lévő bekapcsoló gombhoz. A bekapcsoló gombbal konfigurálhatja a rendszer kikapcsolásának módját (további információkért tekintse meg a "BIOS Setup (BIOS beállítás)", "Power (Tápellátás)" című fejezetet).
SPEAK (Hangszóró, Narancssárga): Csatlakozik a ház előlapján lévő hangszóróhoz. A rendszer sípoló kóddal jelenti a rendszerindítás állapotát. Egyetlen rövid sípolás hallható, ha a rendszerindításkor nem észlel problémát.

HD (Merevlemez aktivitás LED, Kék): Csatlakozik a ház előlapján található merevlemez aktivitás LED-hez. A LED világít, amikor a merevlemez adatot olvas vagy ír.
RES (Reset gomb, Zöld): Csatlakozik a ház előlapján található reset gombhoz. Nyomja meg a reset gombot a számítógép újraindításához, ha a számítógép lefagy, és nem tudja végrehajtani a normál újraindítást.
CI (Ház behatolásjelző csatlakozó, Szürke): Csatlakozik a ház behatolásjelző kapcsolójához/érzékelőjéhez a házon, amely érzékeli, ha a ház fedelét eltávolították. Ehhez a funkcióhoz ház szükséges ház behatolásjelző kapcsolóval/érzékelővel.
NC (Narancssárga): Nincs kapcsolat.

Az előlap kialakítása a gépháztól függően eltérő lehet. Egy előlapi modul főként a bekapcsoló gombból, a reset gombból, a bekapcsolást jelző LED-ből, a merevlemez aktivitását jelző LED-ből, a hangszóróból stb. áll. Amikor a gépház előlapi modulját ehhez a csatlakozóhoz csatlakoztatja, győződjön meg arról, hogy a vezetékek és a tűkiosztás megfelelően illeszkedik.

F_AUDIO (Előlapi hangcsatlakozó)
Az előlapi hangcsatlakozó támogatja az Intel High Definition audio (HD) és az AC'97 hangszabványt. Csatlakoztassa a gépház előlapi hangmodulját ehhez a csatlakozóhoz. Győződjön meg arról, hogy a modul csatlakozójának vezetékei megfelelnek az alaplap csatlakozójának lábkiosztásának. A modul csatlakozójának és az alaplap csatlakozójának helytelen csatlakoztatása a készülék működésképtelenségét vagy akár károsodását is okozhatja.

HD előlapi hang esetén:

Láb száma Definíció

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Nincs láb

9 LINE2_L

10 Sense

AC'97 előlapi hang esetén:

Láb száma Definíció

1 MIC

2 GND

3 MIC táp

4 NC

5 Vonal kimenet (R)

6 NC

7 NC

8 Nincs láb

9 Vonal kimenet (L)

10 NC
- Az előlapi hangcsatlakozó alapértelmezés szerint támogatja a HD hangot.
- A hangjelek egyszerre lesznek jelen az elülső és a hátsó panel hangcsatlakozóin is.
- Egyes házak olyan előlapi hangmodult biztosítanak, amelynek minden vezetéken külön csatlakozója van ahelyett, hogy egyetlen dugó lenne. Az eltérő vezetékkiosztású előlapi hangmodul csatlakoztatásával kapcsolatban forduljon a ház gyártójához.

SPDIF_O (S/PDIF kimeneti csatlakozó)
Ez a csatlakozó támogatja a digitális S/PDIF kimenetet, és egy S/PDIF digitális audiokábelt (a bővítőkártyákhoz mellékelve) csatlakoztat az alaplapról bizonyos bővítőkártyákra, például grafikus kártyákra és hangkártyákra történő digitális hangkimenethez. Egyes grafikus kártyák megkövetelhetik például, hogy S/PDIF digitális audiokábelt használjon az alaplapról a grafikus kártyára történő digitális hangkimenethez, ha HDMI kijelzőt szeretne csatlakoztatni a grafikus kártyához, és egyszerre szeretne digitális hangot kiadni a HDMI kijelzőről. Az S/PDIF digitális audiokábel csatlakoztatásával kapcsolatban gondosan olvassa el a bővítőkártya kézikönyvét.

Láb száma Definíció

1 SPDIFO

2 GND

F_USB30 (USB 3.1 Gen 1 csatlakozó)
A csatlakozó megfelel az USB 3.1 Gen 1 és az USB 2.0 specifikációnak, és két USB portot tud biztosítani. A választható 3,5"-es előlap megvásárlásához, amely két USB 3.1 Gen 1 portot biztosít, forduljon a helyi forgalmazóhoz.

Láb száma	Definíció	Láb száma	Definíció
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+ F
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Nincs láb

A USB keret felszerelése előtt feltétlenül kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, hogy elkerülje a USB keret károsodását.

F_USB1/F_USB2 (USB 2.0/1.1 csatlakozók)
A csatlakozók megfelelnek az USB 2.0/1.1 specifikációnak. Minden USB csatlakozó két USB portot tud biztosítani egy opcionális USB kereten keresztül. Az opcionális USB keret megvásárlásához forduljon a helyi forgalmazóhoz.

Láb száma Definíció Láb száma Definíció

1 Tápellátás (5V) 6 USB DY+

2 Tápellátás (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 Nincs láb

5 USB DX+ 10 NC

Ne csatlakoztassa az IEEE 1394 keret (2x5 tűs) kábelét az USB 2.0/1.1 csatlakozóhoz.
A USB keret felszerelése előtt feltétlenül kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, hogy elkerülje a USB keret károsodását.

COM (Soros port csatlakozó)
A COM csatlakozó egy opcionális COM port kábelen keresztül egy soros portot tud biztosítani. Az opcionális COM port kábel megvásárlásához forduljon a helyi forgalmazóhoz.

Láb száma Definíció Láb száma Definíció

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Nincs láb

TPM (Trusted Platform Module csatlakozó)
Ehhez a csatlakozóhoz csatlakoztathat egy TPM-et (Trusted Platform Module).

Láb száma	Definíció	Láb száma	Definíció
1	LCLK	11	LAD0
2	GND	12	GND S
3	LFRAME	13	NC
4	Nincs láb	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3 S	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (CMOS törlő jumper)
Ezzel a jumperrel törölheti a BIOS konfigurációját, és visszaállíthatja a CMOS értékeket a gyári alapértékekre. A CMOS értékek törléséhez használjon egy fémtárgyat, például egy csavarhúzót, és érintse meg a két tűt néhány másodpercig.

	Nyitva: Normál
	Rövidre zárva: CMOS értékek törlése

A CMOS értékek törlése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.
A rendszer újraindítása után lépjen be a BIOS Setupba a gyári alapértékek betöltéséhez (válassza a Load Optimized Defaults lehetőséget), vagy manuálisan konfigurálja a BIOS beállításait (a BIOS konfigurációkkal kapcsolatban lásd a "BIOS Setup" fejezetet).

BAT (Akkumulátor)
Az akkumulátor biztosítja az áramot, hogy a CMOS-ban lévő értékek (például a BIOS konfigurációk, a dátum és az idő információk) a számítógép kikapcsolásakor is megmaradjanak. Cserélje ki az akkumulátort, ha az akkumulátor feszültsége alacsony szintre csökken, különben a CMOS értékek pontatlanok lehetnek vagy elveszhetnek.
A CMOS értékeket az akkumulátor eltávolításával is törölheti:
1. Kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
2. Óvatosan vegye ki az akkumulátort az akkumulátortartóból, és várjon egy percet. (Vagy használjon egy fémtárgyat, például egy csavarhúzót, és érintse meg az akkumulátortartó pozitív és negatív kapcsait, hogy 5 másodpercig rövidre zárja őket.)
3. Helyezze vissza az akkumulátort.
4. Dugja be a tápkábelt, és indítsa újra a számítógépet.

Akkucsere előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
Akkut csak azzal egyenértékűre cserélje. Robbanásveszély áll fenn, ha az akkut nem megfelelő modellre cseréli.
Forduljon a vásárlás helyéhez vagy a helyi kereskedőhöz, ha nem tudja saját maga kicserélni az akkut vagy bizonytalan az akkumodellben.
Az akku behelyezésekor ügyeljen az akku pozitív (+) és negatív (-) oldalának tájolására (a pozitív oldalnak felfelé kell néznie).
A használt akkuk kezelése a helyi környezetvédelmi előírásoknak megfelelően történhet.

BIOS beállítás

A BIOS (Basic Input and Output System, Alapvető bemeneti és kimeneti rendszer) rögzíti a rendszer hardverparamétereit az alaplap CMOS-ában. Főbb funkciói közé tartozik a bekapcsolási önteszt (POST) elvégzése a rendszerindítás során, a rendszerparaméterek mentése és az operációs rendszer betöltése stb. A BIOS tartalmaz egy BIOS Setup programot, amely lehetővé teszi a felhasználó számára az alapvető rendszerkonfigurációs beállítások módosítását vagy bizonyos rendszerfunkciók aktiválását. Ha a tápellátás ki van kapcsolva, az alaplapon lévő akkumulátor biztosítja a szükséges energiát a CMOS számára, hogy a konfigurációs értékek a CMOS-ban maradjanak. A BIOS Setup program eléréséhez nyomja meg a <Delete> billentyűt a POST során, amikor a tápellátás be van kapcsolva. A BIOS frissítéséhez használja a GIGABYTE Q-Flash vagy @BIOS segédprogramot.

A Q-Flash lehetővé teszi a felhasználó számára a BIOS gyors és egyszerű frissítését vagy biztonsági mentését az operációs rendszerbe való belépés nélkül.
Az @BIOS egy Windows-alapú segédprogram, amely megkeresi és letölti a BIOS legújabb verzióját az internetről, és frissíti a BIOS-t.

Mivel a BIOS frissítése potenciálisan kockázatos, ha nem tapasztal problémákat a BIOS aktuális verziójának használata közben, javasoljuk, hogy ne frissítse a BIOS-t. A BIOS frissítését óvatosan végezze. A nem megfelelő BIOS frissítés a rendszer meghibásodását okozhatja.
Javasoljuk, hogy ne módosítsa az alapértelmezett beállításokat (hacsak nem szükséges), hogy elkerülje a rendszer instabilitását vagy más váratlan eredményeket. A beállítások nem megfelelő módosítása a rendszer elindulásának sikertelenségét okozhatja. Ha ez bekövetkezik, próbálja meg törölni a CMOS-értékeket, és állítsa vissza a táblát az alapértelmezett értékekre. (Lásd a "Load Optimized Defaults" (Optimalizált alapértelmezések betöltése) című részt ebben a fejezetben, vagy az akkumulátor/CMOS jumper törlésének bemutatását a CMOS-értékek törlésének módjáról.)

Indítóképernyő

A következő indítóképernyő jelenik meg a számítógép indításakor. (BIOS verzió mintapéldája: F1a)

Két különböző BIOS mód létezik az alábbiak szerint, és az <F2> billentyűvel válthat a két mód között. A Classic Setup mód részletes BIOS-beállításokat kínál. A billentyűzet nyílbillentyűivel mozoghat az elemek között, és az <Enter> billentyűvel elfogadhatja vagy beléphet egy almenübe. Vagy használhatja az egerét a kívánt elem kiválasztásához. Az Easy Mode lehetővé teszi a felhasználók számára, hogy gyorsan megtekintsék aktuális rendszerinformációikat, vagy módosításokat végezzenek az optimális teljesítmény érdekében. Easy Mode módban az egérrel mozoghat a konfigurációs elemek között.

Ha a rendszer nem stabil a szokásos módon, válassza a Load Optimized Defaults (Optimalizált alapértelmezések betöltése) elemet, hogy a rendszert alapértelmezett állapotba állítsa.
A fejezetben leírt BIOS Setup menük csak tájékoztató jellegűek, és a BIOS verziójától függően eltérhetnek.

M.I.T.

M.I.T.
A rendszer stabilitása az Ön által beállított túlhajtási/túlfeszültségi beállításokkal függ a teljes rendszerkonfigurációtól. A helytelen túlhajtás/túlfeszültség károsíthatja a CPU-t, a lapkakészletet vagy a memóriát, és csökkentheti ezen alkatrészek élettartamát. Ez az oldal csak haladó felhasználóknak szól, és javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat a rendszer instabilitásának vagy más váratlan eredmények elkerülése érdekében. (A beállítások nem megfelelő módosítása a rendszerindítás sikertelenségét eredményezheti. Ha ez megtörténik, törölje a CMOS értékeket, és állítsa vissza a kártyát az alapértelmezett értékekre.)

Speciális frekvencia beállítások
Host Clock Value (alap órajel érték)
Megjeleníti az aktuális Host Clock (alap órajel) frekvenciát.
Graphics Slice Ratio ^{(Megjegyzés)}
Lehetővé teszi a Graphics Slice Ratio (grafikus szelet arány) beállítását.
Graphics UnSlice Ratio ^{(Megjegyzés)}
Lehetővé teszi a Graphics UnSlice Ratio (grafikus nem szelet arány) beállítását.
CPU Clock Ratio (CPU órajel arány)
Lehetővé teszi a beépített CPU órajel arányának megváltoztatását. A beállítható tartomány a beépített CPU-tól függ.
CPU Frequency (CPU frekvencia)
Megjeleníti az aktuális működő CPU frekvenciát.
Speciális CPU mag beállítások
CPU Clock Ratio (CPU órajel arány), CPU Frequency (CPU frekvencia)
A fenti beállítások szinkronban vannak a Speciális frekvencia beállítások menüben található azonos elemekkel.
AVX Offset ^{(Megjegyzés)}
Az AVX offset az AVX arány negatív eltolása.
Uncore Ratio
Lehetővé teszi a CPU Uncore arányának beállítását. A beállítható tartomány a használt CPU-tól függ.
Uncore Frequency
Megjeleníti az aktuális CPU Uncore frekvenciát.
CPU Flex Ratio Override (CPU Flex arány felülírás)
Engedélyezi vagy letiltja a CPU Flex Ratio (CPU Flex arányt). A maximális CPU órajel arány a CPU Flex Ratio Settings (CPU Flex arány beállítások) értékén alapul, ha a CPU Clock Ratio (CPU órajel arány) Auto-ra van állítva. (Alapértelmezett: Disabled (kikapcsolva))
CPU Flex Ratio Settings (CPU Flex arány beállítások)
Lehetővé teszi a CPU Flex Ratio (CPU Flex arány) beállítását. A beállítható tartomány a CPU-tól függően változhat.
Intel(R) Turbo Boost Technology (Megjegyzés)
Lehetővé teszi annak meghatározását, hogy engedélyezze-e az Intel ® CPU Turbo Boost technológiát. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Turbo Ratio ^{(Megjegyzés)}
Lehetővé teszi a CPU Turbo arányok beállítását a különböző számú aktív maghoz. Az Auto a CPU Turbo arányokat a CPU specifikációinak megfelelően állítja be. (Alapértelmezett: Auto)
Power Limit TDP (Watts) / Power Limit Time (Teljesítménykorlát TDP (Watt) / Teljesítménykorlát idő)
Lehetővé teszi a CPU Turbo mód teljesítménykorlátjának beállítását, és azt, hogy mennyi ideig tartson a működés a megadott teljesítménykorláton. Ha a megadott értéket túllépik, a CPU automatikusan csökkenti a mag frekvenciáját a teljesítmény csökkentése érdekében. Az Auto az aktuális korlátot a CPU specifikációinak megfelelően állítja be. (Alapértelmezett: Auto)
Core Current Limit (Amps) (Magáramkorlát (Amper))
Lehetővé teszi a CPU Turbo mód áramkorlátjának beállítását. Ha a CPU árama meghaladja a megadott áramkorlátot, a CPU automatikusan csökkenti a mag frekvenciáját az áram csökkentése érdekében. Az Auto a teljesítménykorlátot a CPU specifikációinak megfelelően állítja be. (Alapértelmezett: Auto)
No. of CPU Cores Enabled^{(Megjegyzés)}
Lehetővé teszi az Intel ® többmagos CPU-ban engedélyezendő CPU magok számának kiválasztását (a CPU magok száma a CPU-tól függően változhat). Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Hyper-Threading Technology^{(Megjegyzés)}
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a multi-threading technológiát, ha egy Intel támogatja ezt a funkciót. Ez a funkció csak a többprocesszoros módot támogató operációs rendszereken működik.
Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Intel(R) Speed Shift Technology (Intel ® Speed Shift Technology)
Engedélyezi vagy letiltja az Intel ® Speed Shift technológiát. Ennek a funkciónak az engedélyezése lehetővé teszi a processzor számára, hogy gyorsabban növelje a működési frekvenciáját, majd javítja a rendszer válaszkészségét. (Alapértelmezett: Disabled (kikapcsolva))
CPU Enhanced Halt (C1E) ^{(Megjegyzés)}
Engedélyezi vagy letiltja az Intel ® CPU Enhanced Halt (C1E) funkciót, egy CPU energiatakarékossági funkciót a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
C3 State Support ^{(Megjegyzés)}
Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C3 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében.
A C3 állapot egy fejlettebb energiatakarékossági állapot, mint a C1. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
C6/C7 State Support ^{(Megjegyzés 1)}
Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C6/C7 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében.
A C6/C7 állapot egy fejlettebb energiatakarékossági állapot, mint a C3. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
C8 State Support ^{(Megjegyzés 1)}
Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C8 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C8 állapot egy fejlettebb energiatakarékossági állapot, mint a C6/C7. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Package C State Limit^{(Megjegyzés 1)}
Lehetővé teszi a processzor C-állapot korlátjának megadását. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
CPU Thermal Monitor^{(Megjegyzés 1)}
Engedélyezi vagy letiltja az Intel ® Thermal Monitor funkciót, egy CPU túlmelegedés elleni védelmi funkciót. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken, ha a CPU túlmelegszik. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
CPU EIST Function ^{(Megjegyzés 1)}
Engedélyezi vagy letiltja a Enhanced Intel ® Speed Step Technology (EIST) technológiát. A CPU terhelésétől függően az Intel EIST technológia dinamikusan és hatékonyan csökkentheti a CPU feszültségét és mag frekvenciáját az átlagos energiafogyasztás és hőtermelés csökkentése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Voltage Optimization (feszültség optimalizálás)
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a feszültség optimalizálást az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Disabled (kikapcsolva))
RSR Lehetővé teszi annak meghatározását, hogy automatikusan csökkentse-e a CPU turbo arányát, ha a CPU feszültsége/hőmérséklete túl magas. (Alapértelmezett: Enabled (engedélyezve))
Hardware Prefetcher (hardveres előbetöltő)
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a hardveres előbetöltőt az adatok és utasítások memóriából a gyorsítótárba történő előbetöltéséhez. (Alapértelmezett: Enabled (engedélyezve))
Adjacent Cache Line Prefetch (szomszédos gyorsítótár sor előbetöltése)
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a szomszédos gyorsítótár sor előbetöltési mechanizmust, amely lehetővé teszi a processzor számára, hogy lekérje a kért gyorsítótár sort, valamint a következő gyorsítótár sort. (Alapértelmezett: Enabled (engedélyezve))
Extreme Memory Profile (X.M.P.) ^{(Megjegyzés 2)}
Lehetővé teszi a BIOS számára, hogy olvassa az SPD adatokat az XMP memóriamodul(ok)on a memória teljesítményének javítása érdekében, ha engedélyezve van.
Disabled (kikapcsolva) Letiltja ezt a funkciót. (Alapértelmezett)
Profile1 A Profile 1 beállításait használja.
Profile2 (Megjegyzés 2) A Profile 2 beállításait használja.
System Memory Multiplier (rendszer memória szorzó)
Lehetővé teszi a rendszer memória szorzójának beállítását. Az Auto a memória szorzót a memória SPD adatainak megfelelően állítja be. (Alapértelmezett: Auto)
Memory Odd Ratio (100/133 or 200/266) (memória páratlan arány (100/133 vagy 200/266))
Az Enabled lehetővé teszi, hogy a Qclk páratlan frekvencián fusson. (Alapértelmezett: Auto)
Memory Frequency (MHz) (memória frekvencia (MHz))
Az első memória frekvencia érték a használt memória normál működési frekvenciája; a második a memória frekvencia, amelyet a System Memory Multiplier (rendszer memória szorzó) beállításai szerint automatikusan beállít.

Speciális memória beállítások
Extreme Memory Profile (X.M.P.) (Megjegyzés ), System Memory Multiplier (rendszer memória szorzó), Memory Odd Ratio(100/133 or 200/266) (memória páratlan arány (100/133 vagy 200/266)), Memory Frequency(Mhz) (memória frekvencia (Mhz))
A fenti beállítások szinkronban vannak a Speciális frekvencia beállítások menüben található azonos elemekkel.
Memory Boot Mode ^{(Megjegyzés)}
Memóriaérzékelési és betanítási módszereket biztosít.

Auto	Lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett)
Normal (normál)	A BIOS automatikusan elvégzi a memória betanítását. Felhívjuk figyelmét, hogy ha a rendszer instabillá vagy nem indíthatóvá válik, próbálja meg törölni a CMOS értékeket, és állítsa vissza a kártyát az alapértelmezett értékekre. (A CMOS értékek törlésének módját lásd az akkumulátor/CMOS jumper törlésének bemutatásában.)
Enable Fast Boot (gyors indítás engedélyezése)	S kipp memóriaérzékelés és betanítás bizonyos speciális kritériumok szerint a gyorsabb memória indítás érdekében.
Disable Fast Boot (gyors indítás letiltása)	Érzékelje és tanítsa be a memóriát minden egyes indításkor.

Memory Enhancement Settings
Különböző memóriateljesítmény-növelő beállításokat kínál: Normal (alap teljesítmény), Relax OC, Enhanced Stability és Enhanced Performance. (Alapértelmezett: Normal)
Memory Timing Mode
A Manual és az Advanced Manual lehetővé teszi a Memory Multiplier Tweaker, a Channel Interleaving, a Rank Interleaving és az alábbi memória időzítési beállítások konfigurálását. Opciók: Auto (alapértelmezett), Manual, Advanced Manual.
Profile DDR Voltage
Ha nem-XMP memóriamodult használ, vagy az Extreme Memory Profile (X.M.P.) ki van kapcsolva, az érték a memória specifikációjának megfelelően jelenik meg. Ha az Extreme Memory Profile (X.M.P.) Profile1 vagy Profile2 értékre van állítva, az érték az XMP memórián található SPD adatoknak megfelelően jelenik meg.
Memory Multiplier Tweaker
Különböző szinteket biztosít a memória automatikus hangolásához. (Alapértelmezett: Auto)
Channel Interleaving
Engedélyezi vagy letiltja a memóriacsatornák összefonódását. Ha engedélyezve van, a rendszer egyszerre férhet hozzá a memória különböző csatornáihoz a memória teljesítményének és stabilitásának növelése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Rank Interleaving
Engedélyezi vagy letiltja a memóriamagok összefonódását. Ha engedélyezve van, a rendszer egyszerre férhet hozzá a memória különböző magjaihoz a memória teljesítményének és stabilitásának növelése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)

Channel A/B Memory Sub Timings
Ez az almenü a memória időzítési beállításait tartalmazza a memória minden csatornájához. A megfelelő időzítési beállítások képernyői csak akkor konfigurálhatók, ha a Memory Timing Mode Manual vagy Advanced Manual értékre van állítva. Megjegyzés: A rendszer instabillá válhat, vagy nem indul el, miután módosította a memória időzítéseit. Ha ez megtörténik, állítsa vissza a táblát az alapértelmezett értékekre az optimalizált alapértékek betöltésével vagy a CMOS értékek törlésével.
Advanced Voltage Settings
Advanced Power Settings
CPU Vcore Loadline Calibration
Lehetővé teszi a Load-Line Calibration konfigurálását a CPU Vcore feszültséghez. A magasabb szint kiválasztása biztosítja, hogy a CPU Vcore feszültség jobban megfeleljen a BIOS-ban beállított értéknek nagy terhelés mellett. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást, és az Intel specifikációinak megfelelően állítsa be a feszültséget. (Alapértelmezett: Auto)
VAXG Loadline Calibration
Lehetővé teszi a Load-Line Calibration konfigurálását a CPU VAXG feszültséghez. A magasabb szint kiválasztása biztosítja, hogy a CPU VAXG feszültség jobban megfeleljen a BIOS-ban beállított értéknek nagy terhelés mellett. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást, és az Intel specifikációinak megfelelően állítsa be a feszültséget. (Alapértelmezett: Auto)
CPU Core Voltage Control
Ez a szakasz CPU feszültség szabályozási opciókat kínál.
Chipset Voltage Control
Ez a szakasz Chipset feszültség szabályozási opciókat kínál.
DRAM Voltage Control
Ez a szakasz memória feszültség szabályozási opciókat kínál.

PC Health Status
Reset Case Open Status

Disabled	Megőrzi vagy törli az előző házbehatolás állapotának rekordját. (Alapértelmezett)
Enabled	Törli az előző házbehatolás állapotának rekordját, és a Case Open mező a következő indításkor "No" értéket mutat.

Case Open
Megjeleníti az alaplap CI fejlécére csatlakoztatott házbehatolás érzékelő eszköz érzékelési állapotát. Ha a rendszerház fedelét eltávolítják, ez a mező "Yes" értéket mutat, egyébként "No" értéket mutat. A házbehatolás állapotrekordjának törléséhez állítsa a Reset Case Open Status beállítást Enabled értékre, mentse a beállításokat a CMOS-be, majd indítsa újra a rendszert.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Megjeleníti az aktuális rendszerfeszültségeket.

Miscellaneous Settings
Max Link Speed
Lehetővé teszi a PCI Express bővítőhelyek üzemmódjának beállítását Gen 1, Gen 2 vagy Gen 3 értékre. A tényleges üzemmód az egyes bővítőhelyek hardverspecifikációjától függ. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
3DMark01 Enhancement
Lehetővé teszi annak meghatározását, hogy javítsa-e néhány régi benchmark teljesítményét. (Alapértelmezett: Disabled)

Smart Fan 5 Settings
Monitor
Lehetővé teszi egy célpont kiválasztását a megfigyeléshez és a további beállítások elvégzéséhez. (Alapértelmezett: CPU FAN)
Fan Speed Control
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a ventilátor sebesség szabályozási funkcióját, és beállítsa a ventilátor sebességét.

Normal	Lehetővé teszi a ventilátor számára, hogy a hőmérsékletnek megfelelően különböző sebességgel működjön. A ventilátor sebességét a System Information Viewer segítségével állíthatja be a rendszer követelményeinek megfelelően. (Alapértelmezett)
Silent	Lehetővé teszi a ventilátor számára, hogy alacsony sebességgel működjön.
Manual	Lehetővé teszi a ventilátor sebességének szabályozását a görbe grafikonon.
Full Speed	Lehetővé teszi a ventilátor számára, hogy teljes sebességgel működjön.

Fan Control Use Temperature Input
Lehetővé teszi a ventilátor sebesség szabályozásához használt referencia hőmérséklet kiválasztását.
Temperature Interval
Lehetővé teszi a ventilátor sebesség változásához használt hőmérséklet intervallum kiválasztását.
Fan Control Mode

Auto	Lehetővé teszi, hogy a BIOS automatikusan felismerje a telepített ventilátor típusát, és beállítsa az optimális vezérlési módot. (Alapértelmezett)
Voltage	A feszültség mód 3 tűs ventilátorhoz ajánlott.
PWM	A PWM mód 4 tűs ventilátorhoz ajánlott.

Temperature
Megjeleníti a kiválasztott célterület aktuális hőmérsékletét.
Fan Speed
Megjeleníti az aktuális ventilátor sebességeket.
Temperature Warning Control
Beállítja a hőmérsékletre vonatkozó figyelmeztetési küszöböt. Ha a hőmérséklet meghaladja a küszöböt, a BIOS figyelmeztető hangot ad ki. Lehetőségek: Disabled (alapértelmezett), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Fan Fail Warning
Lehetővé teszi a rendszer számára, hogy figyelmeztető hangot adjon ki, ha a ventilátor nincs csatlakoztatva vagy meghibásodik. Ebben az esetben ellenőrizze a ventilátor állapotát vagy a ventilátor csatlakozását. (Alapértelmezett: Disabled)

^(Note)
Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót. Az Intel ® CPU-k egyedi funkcióival kapcsolatos további információkért látogasson el az Intel webhelyére.
^{(Note 1)}
Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót. Az Intel ® CPU-k egyedi funkcióival kapcsolatos további információkért látogasson el az Intel webhelyére.
^{(Note 2)}
Ez az elem csak akkor jelenik meg, ha olyan CPU-t és memóriamodult telepít, amely támogatja ezt a funkciót.

Rendszer

Ez a szakasz az alaplap modelljére és a BIOS verziójára vonatkozó információkat tartalmazza. Kiválaszthatja a BIOS által használt alapértelmezett nyelvet, és manuálisan beállíthatja a rendszeridőt is.
Hozzáférési szint
Megjeleníti az aktuális hozzáférési szintet a használt jelszavas védelem típusától függően. (Ha nincs jelszó beállítva, az alapértelmezettként rendszergazda jelenik meg.) A Rendszergazda szint lehetővé teszi a BIOS összes beállításának módosítását; a Felhasználó szint csak bizonyos BIOS-beállítások módosítását teszi lehetővé, de nem mindegyikét.
Rendszer nyelve
Kiválasztja a BIOS által használt alapértelmezett nyelvet.
Rendszer dátuma
Beállítja a rendszer dátumát. A dátum formátuma hét (csak olvasható), hónap, nap és év. Használja az <Enter> billentyűt a Hónap, Nap és Év mezők közötti váltáshoz, és a <Page Up> vagy <Page Down> billentyűt a kívánt érték beállításához.
Rendszer ideje
Beállítja a rendszeridőt. Az idő formátuma óra, perc és másodperc. Például 13 óra 13:00:00. Használja az <Enter> billentyűt az Óra, Perc és Másodperc mezők közötti váltáshoz, és a <Page Up> vagy <Page Down> billentyűt a kívánt érték beállításához.

BIOS

BIOS
Bootup NumLock State
Engedélyezi vagy letiltja a Numlock funkciót a billentyűzet numerikus billentyűzetén a POST után. (Alapértelmezett: Be)
Security Option
Megadja, hogy jelszó szükséges-e minden alkalommal, amikor a rendszer elindul, vagy csak akkor, amikor belép a BIOS Setupba. A tétel konfigurálása után állítsa be a jelszavakat a Rendszergazda jelszó/Felhasználói jelszó alatt.

Setup	Jelszó csak a BIOS Setup programba való belépéshez szükséges.
System	Jelszó szükséges a rendszer indításához és a BIOS Setup programba való belépéshez. (Alapértelmezett)

Full Screen LOGO Show
Lehetővé teszi, hogy meghatározza, hogy a GIGABYTE Logo megjelenjen-e a rendszer indításakor. A Letiltva kihagyja a GIGABYTE Logot a rendszer indításakor. (Alapértelmezett: Engedélyezve)
Boot Option Priorities
Megadja a rendelkezésre álló eszközök teljes indítási sorrendjét. A GPT formátumot támogató cserélhető tárolóeszközök a rendszerindító eszközök listáján a "UEFI:" karakterlánccal lesznek előtagolva. A GPT particionálást támogató operációs rendszerről való indításhoz válassza a "UEFI:" karakterlánccal ellátott eszközt. Vagy ha GPT particionálást támogató operációs rendszert, például Windows 7 64 bites verziót szeretne telepíteni, válassza ki a Windows 7 64 bites telepítőlemezt tartalmazó optikai meghajtót, amely a "UEFI:" karakterlánccal van ellátva.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Megadja az indítási sorrendet egy adott eszköz típushoz, például merevlemezekhez, optikai meghajtókhoz, hajlékonylemez-meghajtókhoz és a LAN-ról történő indítás funkciót támogató eszközökhöz stb. Nyomja meg az <Enter> billentyűt ezen az elemen a típus azonos eszközeit bemutató almenübe való belépéshez. Ez az elem csak akkor van jelen, ha az adott típushoz legalább egy eszköz telepítve van.
Fast Boot
Engedélyezi vagy letiltja a Gyorsindítást az operációs rendszer indítási folyamatának lerövidítéséhez. Az Ultra Fast a leggyorsabb indítási sebességet biztosítja. (Alapértelmezett: Letiltva)
SATA Support

All Sata Devices	Az összes SATA eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)
Last Boot HDD Only	A korábbi indító meghajtó kivételével az összes SATA eszköz le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik.

Ez az elem csak akkor konfigurálható, ha a Fast Boot Engedélyezve vagy Ultra Fast értékre van állítva.
VGA Support
Lehetővé teszi, hogy kiválassza, melyik típusú operációs rendszert indítsa el.

Auto	Csak a régi opciós ROM-ot engedélyezi.
EFI Driver	Engedélyezi az EFI opciós ROM-ot. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot Engedélyezve vagy Ultra Fast értékre van állítva.
USB Support

Disabled	Az összes USB eszköz le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik.
Full Initial	Az összes USB eszköz működőképes az operációs rendszerben és a POST során.
Partial Initial	Az USB eszközök egy része le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik. (Alapértelmezett)

Ez a funkció le van tiltva, ha a Fast Boot Ultra Fast értékre van állítva.
PS2 Devices Support

Disabled	Az összes PS/2 eszköz le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik.
Enabled	Az összes PS/2 eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot Engedélyezve értékre van állítva. Ez a funkció le van tiltva, ha a Fast Boot Ultra Fast értékre van állítva.
NetWork Stack Driver Support

Disabled	Letiltja a hálózatról történő indítást. (Alapértelmezett)
Enabled	Engedélyezi a hálózatról történő indítást.

Ez az elem csak akkor konfigurálható, ha a Fast Boot Engedélyezve vagy Ultra Fast értékre van állítva.
Next Boot After AC Power Loss

Normal Boot	Engedélyezi a normál indítást az AC áram visszatérésekor. (Alapértelmezett)
Fast Boot	Megőrzi a Gyorsindítás beállításait az AC áram visszatérésekor.

Ez az elem csak akkor konfigurálható, ha a Fast Boot Engedélyezve vagy Ultra Fast értékre van állítva.
Mouse Speed
Lehetővé teszi az egérmutató mozgási sebességének beállítását. (Alapértelmezett: 1 X)
Windows 8/10 Features
Lehetővé teszi a telepítendő operációs rendszer kiválasztását. (Alapértelmezett: Más operációs rendszer)
CSM Support
Engedélyezi vagy letiltja az UEFI CSM-et (Compatibility Support Module) a régi PC indítási folyamat támogatásához.

Enabled	Engedélyezi az UEFI CSM-et. (Alapértelmezett)
Disabled	Letiltja az UEFI CSM-et, és csak az UEFI BIOS indítási folyamatát támogatja.

Ez az elem csak akkor konfigurálható, ha a Windows 8/10 Features Windows 8/10 vagy Windows 8/10 WHQL értékre van állítva.
LAN PXE Boot Option ROM
Lehetővé teszi, hogy kiválassza, engedélyezze-e a régi opciós ROM-ot a LAN vezérlőhöz. (Alapértelmezett: Letiltva) Ez az elem csak akkor konfigurálható, ha a CSM Support Engedélyezve értékre van állítva.
Storage Boot Option Control
Lehetővé teszi, hogy kiválassza, engedélyezze-e az UEFI vagy a régi opciós ROM-ot a tárolóeszköz vezérlőhöz.

Do not launch	Letiltja az opciós ROM-ot.
Legacy	Csak a régi opciós ROM-ot engedélyezi. (Alapértelmezett)
UEFI	Csak az UEFI opciós ROM-ot engedélyezi.

Ez az elem csak akkor konfigurálható, ha a CSM Support Engedélyezve értékre van állítva.
Other PCI devices
Lehetővé teszi, hogy kiválassza, engedélyezze-e az UEFI vagy a Legacy opciós ROM-ot a LAN, a tárolóeszköz és a grafikus vezérlőkön kívüli PCI eszköz vezérlőhöz.

Do not launch	Letiltja az opciós ROM-ot.
Legacy	Csak a régi opciós ROM-ot engedélyezi.
UEFI	Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a CSM Support Engedélyezve értékre van állítva.
Administrator Password
Lehetővé teszi a rendszergazdai jelszó konfigurálását. Nyomja meg az <Enter> billentyűt ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> billentyűt. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> billentyűt. A rendszer indításakor és a BIOS Setupba való belépéskor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). A felhasználói jelszóval ellentétben a rendszergazdai jelszó lehetővé teszi a BIOS összes beállításának módosítását.
User Password
Lehetővé teszi a felhasználói jelszó konfigurálását. Nyomja meg az <Enter> billentyűt ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> billentyűt. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> billentyűt. A rendszer indításakor és a BIOS Setupba való belépéskor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). A felhasználói jelszó azonban csak bizonyos BIOS-beállítások módosítását teszi lehetővé, de nem mindegyikét.
A jelszó törléséhez nyomja meg az <Enter> billentyűt a jelszó elemen, és amikor a rendszer kéri a jelszót, először adja meg a helyes jelszót. Amikor a rendszer új jelszót kér, nyomja meg az <Enter> billentyűt anélkül, hogy jelszót adna meg. Nyomja meg újra az <Enter> billentyűt, amikor a rendszer megerősítést kér.
MEGJEGYZÉS: A felhasználói jelszó beállítása előtt feltétlenül állítsa be először a rendszergazdai jelszót.

Perifériák

Ambient LED
Engedélyezi vagy letiltja a beépített audió LED funkciót. (Alapértelmezett: Be)
Intel Platform Trust Technology (PTT)
Engedélyezi vagy letiltja az Intel ® PTT technológiát. (Alapértelmezett: Letiltva)
SW Guard Extensions (SGX)
Engedélyezi vagy letiltja az Intel ® Software Guard Extensions technológiát. Ez a funkció lehetővé teszi a legális szoftverek számára, hogy biztonságos környezetben működjenek, és megvédi a szoftvert a rosszindulatú szoftverek támadásaitól. A Software Controlled opció lehetővé teszi, hogy engedélyezze vagy letiltsa ezt a funkciót egy Intel által biztosított alkalmazással. (Alapértelmezett: Software Controlled)
OffBoard SATA Controller Configuration
Megjeleníti az M.2 PCIe SSD-vel kapcsolatos információkat, ha telepítve van.

Trusted Computing
Engedélyezi vagy letiltja a Trusted Platform Module (TPM) modult.
Super IO Configuration
Serial Port
Engedélyezi vagy letiltja a beépített soros portot. (Alapértelmezett: Engedélyezve)
Intel(R) Bios Guard Technology
Engedélyezi vagy letiltja az Intel ® BIOS Guard funkciót, amely megvédi a BIOS-t a rosszindulatú támadásoktól.
Network Stack Configuration
Network Stack
Letiltja vagy engedélyezi a hálózatról történő indítást egy GPT formátumú operációs rendszer telepítéséhez, például az operációs rendszer telepítését a Windows Deployment Services szerverről. (Alapértelmezett: Letiltva)
Ipv4 PXE Support
Engedélyezi vagy letiltja az IPv4 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
Ipv4 HTTP Support
Engedélyezi vagy letiltja a HTTP rendszerindítási támogatást az IPv4-hez. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van. & Ipv6 PXE Support Engedélyezi vagy letiltja az IPv6 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
Ipv6 HTTP Support
Engedélyezi vagy letiltja a HTTP rendszerindítási támogatást az IPv6-hoz. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
PXE boot wait time
Lehetővé teszi, hogy beállítsa, mennyi ideig várjon, mielőtt megnyomhatná az <Esc> gombot a PXE rendszerindítás megszakításához. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van. (Alapértelmezett: 0)
Media detect count
Lehetővé teszi, hogy beállítsa, hányszor ellenőrizze a média jelenlétét. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van. (Alapértelmezett: 1)
NVMe Configuration
Megjeleníti az M.2 NVME PCIe SSD-vel kapcsolatos információkat, ha telepítve van.
USB Configuration
Legacy USB Support
Lehetővé teszi az USB billentyűzet/egér használatát MS-DOS-ban. (Alapértelmezett: Engedélyezve)
XHCI Hand-off
Meghatározza, hogy engedélyezze-e az XHCI Hand-off funkciót egy olyan operációs rendszerhez, amely nem támogatja az XHCI Hand-off funkciót. (Alapértelmezett: Letiltva)
USB Mass Storage Driver Support
Engedélyezi vagy letiltja az USB tárolóeszközök támogatását. (Alapértelmezett: Engedélyezve)
Port 60/64 Emulation
Engedélyezi vagy letiltja az I/O portok 64h és 60h emulációját. Ezt engedélyezni kell az USB billentyűzetek/egerek teljes örökölt támogatásához MS-DOS-ban vagy olyan operációs rendszerekben, amelyek natív módon nem támogatják az USB eszközöket.
(Alapértelmezett: Engedélyezve)
Mass Storage Devices
Megjeleníti a csatlakoztatott USB tömegtároló eszközök listáját. Ez az elem csak akkor jelenik meg, ha USB tárolóeszköz van telepítve.

SATA And RST Configuration

SATA Controller(s)
Engedélyezi vagy letiltja az integrált SATA vezérlőket. (Alapértelmezett: Engedélyezve)

SATA Mode Selection
Meghatározza az integrált SATA vezérlők működési módját.

Intel RST With Intel Optane System Acceleration	Engedélyezi az Intel ® Optane ™ technológiát a SATA vezérlők számára.
AHCI	Konfigurálja a SATA vezérlőket AHCI módba. Az Advanced Host Controller Interface (AHCI) egy olyan interfész specifikáció, amely lehetővé teszi a tároló meghajtó számára, hogy engedélyezze a speciális Serial ATA funkciókat, mint például a Native Command Queuing és a hot plug. (Alapértelmezett)

Aggressive LPM Support
Engedélyezi vagy letiltja az energiatakarékossági funkciót, az ALPM-et (Aggressive Link Power Management) a Chipset SATA vezérlőihez. (Alapértelmezett: Engedélyezve)
Port 0/1/2/3/4/5
Engedélyezi vagy letiltja az egyes SATA portokat. (Alapértelmezett: Engedélyezve)
Hot plug
Engedélyezi vagy letiltja a hot plug képességet az egyes SATA portokhoz. (Alapértelmezett: Letiltva)
Configured as eSATA
Engedélyezi vagy letiltja a külső SATA eszközök támogatását.

Chipset

Chipset
VT-d ^(Note)
Engedélyezi vagy letiltja az Intel ® Virtualization Technology for Directed I/O funkciót. (Alapértelmezett: Engedélyezve)
Internal Graphics
Engedélyezi vagy letiltja a beépített grafikus funkciót. (Alapértelmezett: Automatikus)
DVMT Pre-Allocated
Lehetővé teszi, hogy beállítsa a beépített grafikus memória méretét. A lehetőségek: 32M~1024M. (Alapértelmezett: 64M)
DVMT Total Gfx Mem
Lehetővé teszi, hogy hozzárendelje a beépített grafikus kártya DVMT memória méretét. A lehetőségek: 128M, 256M, MAX. (Alapértelmezett: 256M)
Audio Controller
Engedélyezi vagy letiltja a beépített audio funkciót. (Alapértelmezett: Engedélyezve) Ha egy harmadik féltől származó bővítő audio kártyát szeretne telepíteni a beépített audió használata helyett, állítsa ezt az elemet Letiltva értékre.
PCH LAN Controller
Engedélyezi vagy letiltja a beépített LAN funkciót. (Alapértelmezett: Engedélyezve) Ha egy harmadik féltől származó bővítő hálózati kártyát szeretne telepíteni a beépített LAN használata helyett, állítsa ezt az elemet Letiltva értékre.
Wake on LAN Enable
Engedélyezi vagy letiltja a Wake on LAN funkciót. (Alapértelmezett: Engedélyezve)
High Precision Timer
Engedélyezi vagy letiltja a High Precision Event Timer (HPET) időzítőt az operációs rendszerben. (Alapértelmezett: Engedélyezve) & IOAPIC 24-119 Entries Engedélyezi vagy letiltja ezt a funkciót. (Alapértelmezett: Engedélyezve)

Energia

Energia
Platform Power Management (Platform Energia Kezelés)
Engedélyezi vagy letiltja az Active State Power Management (ASPM) funkciót. (Alapértelmezett: Disabled (kikapcsolva))
PEG ASPM
Lehetővé teszi az ASPM mód konfigurálását a CPU PEG buszhoz csatlakoztatott eszközhöz. Ez az elem csak akkor konfigurálható, ha a Platform Power Management (Platform Energia Kezelés) Enabled (Engedélyezve) értékre van állítva. (Alapértelmezett: Enabled (Engedélyezve))
PCH ASPM
Lehetővé teszi az ASPM mód konfigurálását a Chipset PCI Express buszához csatlakoztatott eszközhöz. Ez az elem csak akkor konfigurálható, ha a Platform Power Management (Platform Energia Kezelés) Enabled (Engedélyezve) értékre van állítva. (Alapértelmezett: Enabled (Engedélyezve))
DMI ASPM
Lehetővé teszi a DMI-link CPU-oldali és Chipset-oldali ASPM módjának konfigurálását. Ez az elem csak akkor konfigurálható, ha a Platform Power Management (Platform Energia Kezelés) Enabled (Engedélyezve) értékre van állítva. (Alapértelmezett: Enabled (Engedélyezve))
AC BACK
Meghatározza a rendszer állapotát a hálózati áramkimaradás utáni áram visszatérésekor.

Always Off (Mindig kikapcsolva)	A rendszer kikapcsolva marad a hálózati áram visszatérésekor. (Alapértelmezett)
Always On (Mindig bekapcsolva)	A rendszer bekapcsol a hálózati áram visszatérésekor.
Memory (Memória)	A rendszer visszatér az utolsó ismert ébrenléti állapotába a hálózati áram visszatérésekor.

Power On By Keyboard (Bekapcsolás billentyűzetről)
Lehetővé teszi a rendszer bekapcsolását egy PS/2 billentyűzet ébresztési eseményével.
Megjegyzés: A funkció használatához legalább 1A-t biztosító +5VSB vezetékkel ellátott ATX tápegységre van szükség.

Disabled (Kikapcsolva)	Letiltja ezt a funkciót. (Alapértelmezett)
Any Key (Bármely gomb)	Nyomjon meg egy tetszőleges gombot a rendszer bekapcsolásához.
Keyboard 98 (98-as billentyűzet)	Nyomja meg a POWER gombot a Windows 98 billentyűzeten a rendszer bekapcsolásához.
Password (Jelszó)	Állítson be egy 1~5 karakterből álló jelszót a rendszer bekapcsolásához.

Power On Password (Bekapcsolási jelszó)
Állítsa be a jelszót, ha a Power On By Keyboard (Bekapcsolás billentyűzetről) Password (Jelszó) értékre van állítva. Nyomja meg az <Enter> billentyűt ezen az elemen, és állítson be egy legfeljebb 5 karakterből álló jelszót, majd nyomja meg az <Enter> billentyűt az elfogadáshoz. A rendszer bekapcsolásához írja be a jelszót, és nyomja meg az <Enter> billentyűt.
Megjegyzés: A jelszó törléséhez nyomja meg az <Enter> billentyűt ezen az elemen. Amikor a rendszer kéri a jelszót, nyomja meg ismét az <Enter> billentyűt anélkül, hogy beírná a jelszót a jelszó beállításainak törléséhez.
Power On By Mouse (Bekapcsolás egérrel)
Lehetővé teszi a rendszer bekapcsolását egy PS/2 egér ébresztési eseményével.
Megjegyzés: A funkció használatához legalább 1A-t biztosító +5VSB vezetékkel ellátott ATX tápegységre van szükség.

Disabled (Kikapcsolva)	Letiltja ezt a funkciót. (Alapértelmezett)
Move (Mozgatás)	Mozgassa az egeret a rendszer bekapcsolásához.
Double Click (Dupla kattintás)	Kattintson duplán az egér bal gombjára a rendszer bekapcsolásához.

ErP
Meghatározza, hogy a rendszer a legkevesebb energiát fogyassza-e S5 (leállítási) állapotban. (Alapértelmezett: Disabled (Kikapcsolva))
Megjegyzés: Ha ez az elem Enabled (Engedélyezve) értékre van állítva, a következő funkciók nem lesznek elérhetők: Resume by Alarm (Folytatás riasztással), PME esemény általi ébresztés, bekapcsolás egérrel, bekapcsolás billentyűzettel és ébresztés LAN-on.
Soft-Off by PWR-BTTN
Konfigurálja a számítógép kikapcsolásának módját MS-DOS módban a bekapcsológomb használatával.

Instant-Off (Azonnali kikapcsolás)	Nyomja meg a bekapcsológombot, és a rendszer azonnal kikapcsol. (Alapértelmezett)
Delay 4 Sec. (Késleltetés 4 mp.)	Tartsa lenyomva a bekapcsológombot 4 másodpercig a rendszer kikapcsolásához. Ha a bekapcsológombot 4 másodpercnél rövidebb ideig nyomja meg, a rendszer felfüggesztett módba lép.

Power Loading (Energia terhelés)
Engedélyezi vagy letiltja a próba terhelést. Ha a tápegység alacsony terhelésen van, egy önvédelmi funkció aktiválódik, ami miatt leáll vagy meghibásodik. Ha ez előfordul, állítsa Enabled (Engedélyezve) értékre. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Resume by Alarm (Folytatás riasztással)
Meghatározza, hogy bekapcsolja-e a rendszert a kívánt időpontban. (Alapértelmezett: Disabled (Kikapcsolva))
Ha engedélyezve van, állítsa be a dátumot és az időt az alábbiak szerint:
Wake up day (Ébresztés napja): Kapcsolja be a rendszert egy adott időpontban minden nap, vagy egy adott napon egy hónapon belül.
Wake up hour/minute/second (Ébresztési óra/perc/másodperc): Állítsa be azt az időpontot, amikor a rendszer automatikusan bekapcsol.
Megjegyzés: A funkció használatakor kerülje az operációs rendszer nem megfelelő leállítását vagy a hálózati áram eltávolítását, mert a beállítások nem biztos, hogy érvényesek lesznek.
RC6(Render Standby)
Lehetővé teszi annak meghatározását, hogy a beépített grafikus kártya készenléti üzemmódba lépjen-e az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Enabled (Engedélyezve))

Mentés és kilépés

Save & Exit Setup (Beállítás mentése és kilépés)
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel elmenti a módosításokat a CMOS-ba, és kilép a BIOS Setup programból. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup Main Menu (BIOS Setup főmenü) visszatéréséhez.
Exit Without Saving (Kilépés mentés nélkül)
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel kilép a BIOS Setup programból anélkül, hogy a BIOS Setup programban végrehajtott módosításokat elmentené a CMOS-ba. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup Main Menu (BIOS Setup főmenü) visszatéréséhez.
Load Optimized Defaults (Optimalizált alapértelmezett értékek betöltése)
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget az optimális BIOS alapértelmezett beállítások betöltéséhez. A BIOS alapértelmezett beállításai segítenek a rendszer optimális állapotban való működésében. A BIOS frissítése vagy a CMOS-értékek törlése után mindig töltse be az Optimized defaults (Optimalizált alapértelmezett értékek) beállításait.
Boot Override (Rendszerindítás felülírása)
Lehetővé teszi egy eszköz kiválasztását az azonnali rendszerindításhoz. Nyomja meg az <Enter> billentyűt a kiválasztott eszközön, és válassza a Yes (Igen) lehetőséget a megerősítéshez. A rendszer automatikusan újraindul, és erről az eszközről indul el.
Save Profiles (Profilok mentése)
Ez a funkció lehetővé teszi az aktuális BIOS-beállítások mentését egy profilba. Legfeljebb 8 profilt hozhat létre, és mentheti Setup Profile 1~ Setup Profile 8 (1~8. beállítási profil) néven. A befejezéshez nyomja meg az <Enter> billentyűt. Vagy kiválaszthatja a Select File in HDD/FDD/USB (Fájl kiválasztása HDD/FDD/USB-n) elemet a profil tárolóeszközre mentéséhez.
Load Profiles (Profilok betöltése)
Ha a rendszere instabillá válik, és betöltötte a BIOS alapértelmezett beállításait, ezzel a funkcióval betöltheti a BIOS-beállításokat egy korábban létrehozott profilból, anélkül, hogy újra kellene konfigurálnia a BIOS-beállításokat. Először válassza ki a betölteni kívánt profilt, majd a befejezéshez nyomja meg az <Enter> billentyűt. Kiválaszthatja a Select File in HDD/FDD/USB (Fájl kiválasztása HDD/FDD/USB-n) elemet a tárolóeszközről korábban létrehozott profil beviteléhez, vagy betöltheti a BIOS által automatikusan létrehozott profilt, például a BIOS-beállítások visszaállítását az utolsó megfelelően működő beállításokra (utolsó ismert jó rekord).

Az Intel ® Optane ™ technológia engedélyezése

Rendszerkövetelmények

Intel ® Optane ™ SSD
Az Optane ™ SSD-nek legalább 16 GB kapacitással kell rendelkeznie, és kapacitásának egyenlőnek vagy kisebbnek kell lennie, mint a gyorsítandó merevlemeznek/SSD-nek.)

A BIOS Setupban lépjen a BIOS-ba, és állítsa a CSM Supportot Enabled-re, a Storage Boot Option Controlt pedig UEFI-re. Ezután lépjen a Peripherals\SATA And RST Configuration menüpontra, állítsa a SATA Mode Selection-t Intel RST With Intel Optane System Acceleration-re. Mentse a változtatásokat, és lépjen ki a BIOS Setupból.
Lépjen be az operációs rendszerbe, indítsa el az Intel ® Rapid Storage Technology segédprogramot a Start menüből, majd engedélyezze az Intel ® Optane ™ technológiát.

Illesztőprogramok telepítése

Az illesztőprogramok telepítése előtt először telepítse az operációs rendszert. (A következő utasítások a Windows 10-et használják példaként operációs rendszerként.)
Az operációs rendszer telepítése után helyezze be az alaplap illesztőprogram lemezét az optikai meghajtóba. Kattintson a "Koppintson ide a lemezzel végezhető művelet kiválasztásához" üzenetre a képernyő jobb felső sarkában, és válassza a "Run Run.exe" lehetőséget. (Vagy lépjen a Sajátgép menübe, kattintson duplán az optikai meghajtóra, és futtassa a Run.exe programot.)

Az "Xpress Install" automatikusan átvizsgálja a rendszert, majd felsorolja az összes telepítésre javasolt illesztőprogramot. Rákattinthat az Xpress Install gombra, és az "Xpress Install" telepíti az összes kiválasztott illesztőprogramot. Vagy kattintson a nyílra ikonra az egyes illesztőprogramok külön-külön történő telepítéséhez.

Kapcsolat

GIGA-BYTE TECHNOLOGY CO., LTD.
Cím: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231,Tajvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Műszaki és nem műszaki támogatás (értékesítés/marketing): http://esupport.gigabyte.com
WEB cím (angol): http://www.gigabyte.com
WEB cím (kínai): http://www.gigabyte.tw

GIGABYTE eSupport
Ha technikai vagy nem technikai (értékesítési/marketing) kérdést szeretne feltenni, kérjük, látogasson el a következő oldalra: http://esupport.gigabyte.com

Szerzői jog
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Minden jog fenntartva. A kézikönyvben említett védjegyek jogilag bejegyzett tulajdonosaikhoz tartoznak.

Az alaplap verziójának azonosítása
Az alaplapján lévő verziószám így néz ki: "REV: X.X.". Például a "REV: 1.0" azt jelenti, hogy az alaplap verziója 1.0. Ellenőrizze az alaplap verzióját az alaplap BIOS-ának, illesztőprogramjainak frissítése előtt, vagy amikor műszaki információkat keres.
Példa:
