GIGABYTE GA-B250M-Gaming 3 - Manual de la placa base

Contenido

1 Diseño de la placa base GA-B250M-Gaming 3
2 Instalación del hardware
3 Configuración del BIOS
4 Habilitación de la tecnología Intel Optane
5 Instalación de controladores
6 Contáctenos
7 Referencias
8 Descargar el manual
9 En otros idiomas

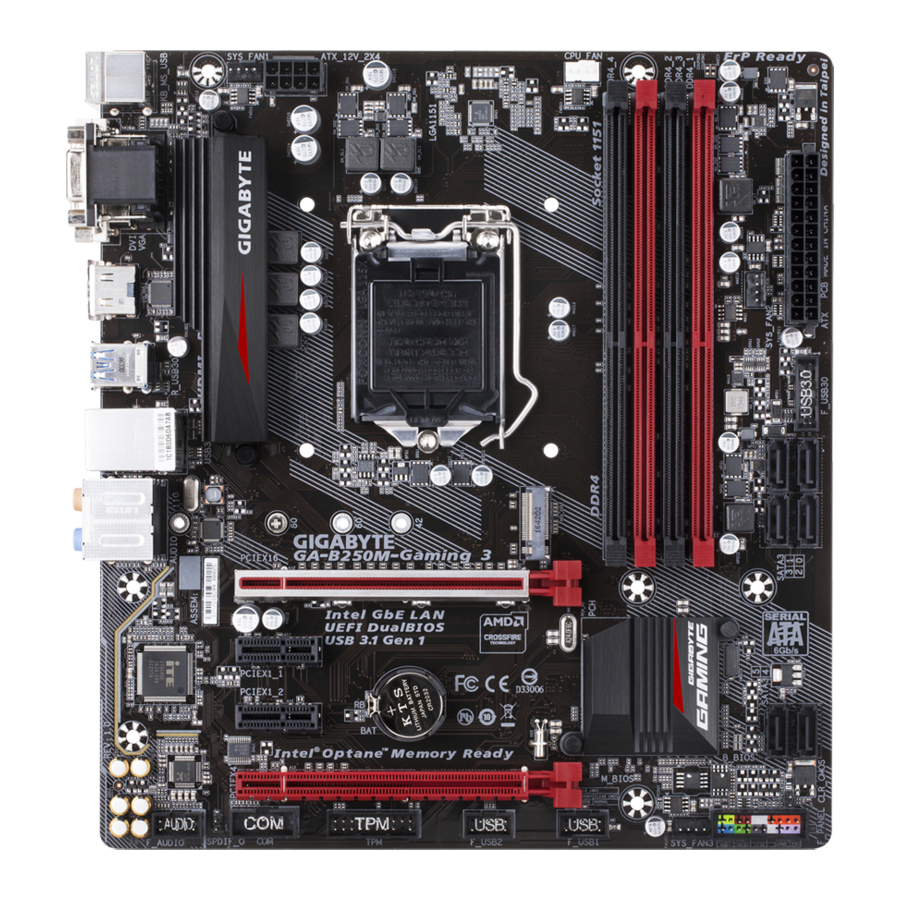

Diseño de la placa base GA-B250M-Gaming 3

Contenido de la caja

Placa base GA-B250M-Gaming 3
Disco de controladores de la placa base
Manual del usuario
Dos cables SATA
Panel de E/S (I/O Shield)

* El contenido de la caja anterior es solo de referencia y los elementos reales dependerán del paquete del producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
Antes de la instalación, no retire ni rompa la etiqueta del número de serie (S/N) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
Siempre desconecte la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o quitar la placa base u otros componentes de hardware.
Cuando conecte componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
Cuando manipule la placa base, evite tocar los terminales o conectores metálicos.
Lo mejor es usar una pulsera antiestática (ESD) cuando manipule componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación esté apagada.
Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa de la computadora.
No coloque el sistema informático sobre una superficie irregular.
No coloque el sistema informático en un entorno húmedo o de alta temperatura.
Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
Si usa un adaptador, un cable de extensión de alimentación o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

CPU	Soporte para procesadores Intel ® Core ™ i7 de 7ª y 6ª generación/ procesadores Intel ® Core ™ i5/procesadores Intel ® Core ™ i3/ procesadores Intel ® Pentium ®/procesadores Intel ® Celeron ® en el paquete LGA1151 (Visite el sitio web de GIGABYTE para obtener la lista de soporte de CPU más reciente). La caché L3 varía según la CPU
Chipset	Chipset Intel ® B250 Express
Memory	4 zócalos DIMM DDR4 que admiten hasta 64 GB de memoria del sistema * Debido a una limitación del sistema operativo Windows de 32 bits, cuando se instalan más de 4 GB de memoria física, el tamaño real de la memoria que se muestra será inferior al tamaño de la memoria física instalada. Arquitectura de memoria de doble canal Soporte para módulos de memoria DDR4 de 2400/2133 MHz Soporte para módulos de memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (funcionan en modo no ECC) Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Soporte para módulos de memoria Extreme Memory Profile (XMP) * Para admitir memoria de 2400 MHz o XMP, debe instalar un procesador de séptima generación. (Visite el sitio web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria compatibles más recientes).
Onboard Graphics	Procesador de gráficos integrado-Soporte de gráficos HD Intel ®: 1 puerto D-Sub, que admite una resolución máxima de 1920x1200@60 Hz 1 puerto DVI-D, que admite una resolución máxima de 1920x1200@60 Hz * El puerto DVI-D no admite la conexión D-Sub mediante adaptador. 1 puerto HDMI, que admite una resolución máxima de 4096x2160@24 Hz * Soporte para la versión HDMI 1.4. Soporte para hasta 3 pantallas al mismo tiempo Memoria compartida máxima de 1 GB
Audio	Códec Realtek ® ALC892 Audio de alta definición 2/4/5.1/7.1-channel (canales) Soporte para salida S/PDIF
LAN	Chip Intel ® GbE LAN (10/100/1000 Mbit)
Expansion Slots	1 ranura PCI Express x16, que funciona a x16 (PCIEX16) * Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16. 1 ranuras PCI Express x16, que funciona a x4 (PCIEX4) 2 ranuras PCI Express x1 (Todas las ranuras PCI Express cumplen con el estándar PCI Express 3.0).
Multi-Graphics Technology	Soporte para las tecnologías AMD Quad-GPU CrossFireX ™ y 2-Way AMD CrossFire ™
Storage Interface	Chipset: 1 conector M.2 (Socket 3, clave M, tipo 2242/2260/2280/22110 compatible con SSD SATA y PCIe x4/x2) 6 conectores SATA 6Gb/s * Consulte "Conectores internos" para ver los avisos de instalación de los conectores M.2 y SATA.
USB	Chipset: 6 puertos USB 3.1 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través de los conectores USB internos) 6 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)
Internal Connectors	1 conector de alimentación principal ATX de 24 pines 1 conector de alimentación ATX 12V de 8 pines 1 conector M.2 Socket 3 6 conectores SATA 6Gb/s 1 cabezal de ventilador de CPU 3 cabezales de ventilador del sistema 1 cabezal del panel frontal 1 cabezal de audio del panel frontal 1 cabezal de salida S/PDIF 1 cabezal USB 3.1 Gen 1 2 cabezales USB 2.0/1.1 1 cabezal Trusted Platform Module (TPM) 1 cabezal de puerto serie 1 puente Clear CMOS
Back Panel Connectors	1 puerto de teclado/ratón PS/2 1 puerto D-Sub 1 puerto DVI-D 1 puerto HDMI 4 puertos USB 3.1 Gen 1 2 puertos USB 2.0/1.1 1 puerto RJ-45 6 conectores de audio (Salida de altavoz central/subwoofer, salida de altavoz trasero, altavoz lateral Out, Line In, Line Out, Mic In)
I/O Controller	Chip controlador de E/S iTE ®
Hardware Monitor	Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Advertencia de sobrecalentamiento Advertencia de fallo del ventilador Control de velocidad del ventilador * La compatibilidad con la función de control de velocidad del ventilador dependerá del refrigerador que instale.
BIOS	2 x flash de 64 Mbit Uso de AMI UEFI BIOS con licencia Soporte para DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Soporte para APP Center * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base. 3D OSD @BIOS Ambient LED AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Soporte para Q-Flash Soporte para Xpress Install
Bundled Software	Norton ® Internet Security (versión OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Operating System	Soporte para Windows 10 de 64 bits (para procesadores Intel ® de séptima generación) Soporte para Windows 10 de 64 bits/Windows 8.1 de 64 bits/Windows 7 de 32 bits/64 bits (para procesadores Intel ® de sexta generación) * Descargue la "Herramienta de instalación de Windows USB" del sitio web de GIGABYTE e instálela antes de instalar Windows 7.
Form Factor	Factor de forma Micro ATX; 24,4 cm x 22,5 cm

* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria, SSD y dispositivos M.2.

Visite la página Lista de soporte/utilidades en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

Lea las siguientes directrices antes de comenzar a instalar la CPU:

Asegúrese de que la placa base sea compatible con la CPU. (Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
Localice el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede localizar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
Aplique una capa uniforme y fina de grasa térmica en la superficie de la CPU.
No encienda el ordenador si el refrigerador de la CPU no está instalado, de lo contrario, podría producirse un sobrecalentamiento y daños en la CPU.
Ajuste la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluyendo la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Localice las teclas de alineación en el zócalo de la CPU de la placa base y las muescas en la CPU.

No retire la cubierta del zócalo de la CPU antes de insertar la CPU. Puede desprenderse de la placa de carga automáticamente durante el proceso de volver a enganchar la palanca después de insertar la CPU.

Instalación de la memoria

Lea las siguientes directrices antes de comenzar a instalar la memoria:

Asegúrese de que la placa base sea compatible con la memoria. Se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips. (Visite el sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria solo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona cuatro zócalos de memoria y es compatible con la tecnología de doble canal. Después de instalar la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de la memoria original.

Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.

Los cuatro zócalos de memoria están divididos en dos canales y cada canal tiene dos zócalos de memoria de la siguiente manera:
Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3
Tabla de configuraciones de memoria de doble canal:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Módulos	- -	DS/SS	- -	DS/SS
2 Módulos	DS/SS	- -	DS/SS	- -
4 Módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sin memoria)

Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en modo de doble canal.

El modo de doble canal no se puede habilitar si solo se instala un módulo de memoria.
Cuando se habilita el modo de doble canal con dos o cuatro módulos de memoria, se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips.

Instalación de una tarjeta de expansión

Lea las siguientes directrices antes de comenzar a instalar una tarjeta de expansión:

Asegúrese de que la placa base sea compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel trasero

Puerto USB 2.0/1.1
El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB.
Puerto de teclado/ratón PS/2
Utilice este puerto para conectar un ratón o teclado PS/2.
Puerto D-Sub
El puerto D-Sub admite un conector D-Sub de 15 pines y admite una resolución máxima de 1920x1200@60 Hz
(las resoluciones reales admitidas dependen del monitor que se esté utilizando). Conecte un monitor que admita la conexión D-Sub a este puerto.
Puerto DVI-D (Nota)
El puerto DVI-D cumple con la especificación DVI-D y admite una resolución máxima de 1920x1200@60 Hz
(las resoluciones reales admitidas dependen del monitor que se esté utilizando). Conecte un monitor que admita la conexión DVI-D a este puerto.
Puerto HDMI

El puerto HDMI es compatible con HDCP y admite los formatos Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 8 canales de hasta 192 KHz/16 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es 4096x2160@24 Hz, pero las resoluciones reales admitidas dependen del monitor que se esté utilizando.

Para configurar una configuración de triple pantalla, primero debe instalar los controladores de la placa base en el sistema operativo.
Después de instalar el dispositivo HDMI, asegúrese de configurar el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar según su sistema operativo).

Puerto USB 3.1 Gen 1
El puerto USB 3.1 Gen 1 es compatible con la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.

Puerto LAN RJ-45
El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.

Estado	Descripción	Estado	Descripción
Naranja	Velocidad de datos de 1 Gbps	Parpadeando	Se está produciendo la transmisión o recepción de datos
Verde	Velocidad de datos de 100 Mbps	Encendido	No se está produciendo la transmisión o recepción de datos
Apagado	Velocidad de datos de 10 Mbps

Salida de altavoz central/subwoofer (naranja)
Utilice esta toma de audio para conectar altavoces centrales/subwoofer en una configuración de audio de 5.1/7.1 canales.
Salida de altavoz trasero (negro)
Esta toma se puede utilizar para conectar altavoces traseros en una configuración de audio de 4/5.1/7.1 canales.
Salida de altavoz lateral (gris)
Utilice esta toma de audio para conectar altavoces laterales en una configuración de audio de 7.1 canales.
Entrada de línea (azul)
La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un walkman, etc.
Salida de línea (verde)
La toma de salida de línea. Utilice esta toma de audio para auriculares o altavoces de 2 canales. Esta toma se puede utilizar para conectar altavoces frontales en una configuración de audio de 4/5.1/7.1 canales.
Entrada de micrófono (rosa)
La toma de entrada de micrófono.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Al retirar el cable conectado a un conector del panel trasero, primero retire el cable de su dispositivo y luego retírelo de la placa base.
Al retirar el cable, tire de él directamente hacia afuera del conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

(Nota)
El puerto DVI-D no admite la conexión D-Sub mediante un adaptador.

Conectores internos

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2/3
SATA3 0/1/2/3/4/5
M2Q_32G
F_PANEL
F_AUDIO

SPDIF_O
F_USB30
F_USB1/F_USB2
COM
TPM
CLR_CMOS
BAT

Lea las siguientes directrices antes de conectar dispositivos externos:

Primero, asegúrese de que sus dispositivos cumplen con los conectores que desea conectar.
Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su ordenador. Desconecte el cable de alimentación de la toma de corriente para evitar daños a los dispositivos.
Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se ha conectado de forma segura al conector de la placa base.

1/2) ATX_12V_2X4/ATX (Conector de alimentación de 2x4 12V y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación está apagada y de que todos los dispositivos están instalados correctamente. El conector de alimentación posee un diseño a prueba de errores. Conecte el cable de la fuente de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no se iniciará.

Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no se puede arrancar.

N.º de pin	Definición	N.º de pin	Definición
1	GND (solo para 2x4 pines de 12 V)	5	+12 V (solo para 2x4 pines de 12 V)
2	GND (solo para 2x4 pines de 12 V)	6	+12 V (solo para 2x4 pines de 12 V)
3	GND	7	+12 V
4	GND	8	+12 V

N.º de pin	Definición	N.º de pin	Definición
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (encendido/apagado suave)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (espera +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (solo para ATX de 2x12 pines)	23	+5 V (solo para ATX de 2x12 pines)
12	3,3 V (solo para ATX de 2x12 pines)	24	GND (solo para ATX de 2x12 pines)

3/4) CPU_FAN/SYS_FAN1/2/3 (conectores de ventilador)
Todos los conectores de ventilador de esta placa base son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de errores. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

N.º de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sensor
4	Control de velocidad PWM

Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se cuelgue.
Estos conectores de ventilador no son bloques de puentes de configuración. No coloque una tapa de puente en los conectores.

SATA3 0/1/2/3/4/5 (conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con el estándar SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA.

N.º de pin Definición

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

Para habilitar la conexión en caliente para los puertos SATA, consulte el capítulo "Configuración de la BIOS", "Periféricos\Configuración de SATA y RST", para obtener más información.

M2Q_32G (conector M.2 Socket 3)
El conector M.2 admite SSD SATA M.2 y SSD PCIe M.2.

Siga los pasos que se indican a continuación para instalar correctamente un SSD M.2 en el conector M.2.
1. Utilice un destornillador para aflojar el tornillo y la tuerca de la placa base. Localice el orificio de montaje adecuado para el SSD M.2 que se va a instalar y, a continuación, atornille primero la tuerca.
2. Deslice el SSD M.2 en el conector en ángulo.
3. Presione el SSD M.2 hacia abajo y, a continuación, fíjelo con el tornillo.

  Seleccione el orificio adecuado para el SSD M.2 que se va a instalar y vuelva a apretar el tornillo y la tuerca.

Avisos de instalación para los conectores M2Q_32G y SATA:
Debido al número limitado de carriles proporcionados por el chipset, la disponibilidad de los conectores SATA puede verse afectada por el tipo de dispositivos instalados en el conector M2Q_32G. El conector M2Q_32G comparte ancho de banda con el conector SATA3 5. Consulte la siguiente tabla para obtener más información.

Tipo de SSD/conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
SSD SATA M.2
SSD PCIe x4 M.2
SSD PCIe x2 M.2
Sin SSD M.2 instalado

: Disponible,
: No disponible

F_PANEL (conector del panel frontal)
Conecte el interruptor de alimentación, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión en el chasis y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de pines que se indican a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

PLED/PWR_LED (LED de alimentación, amarillo/púrpura):
Se conecta al indicador de estado de alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

LED de estado del sistema

S0 Encendido

S3/S4/S5 Apagado

PW (interruptor de alimentación, rojo): Se conecta al interruptor de alimentación en el panel frontal del chasis. Puede configurar la forma de apagar el sistema mediante el interruptor de alimentación (consulte el capítulo "Configuración de la BIOS", "Alimentación", para obtener más información).
SPEAK (altavoz, naranja): Se conecta al altavoz en el panel frontal del chasis. El sistema informa del estado de inicio del sistema emitiendo un código de pitido. Se escuchará un único pitido corto si no se detecta ningún problema al iniciar el sistema.

HD (LED de actividad del disco duro, azul): Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
RES (interruptor de reinicio, verde): Se conecta al interruptor de reinicio en el panel frontal del chasis. Pulse el interruptor de reinicio para reiniciar el ordenador si este se bloquea y no puede realizar un reinicio normal.
CI (conector de intrusión en el chasis, gris): Se conecta al interruptor/sensor de intrusión en el chasis que puede detectar si se ha retirado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión en el chasis.
NC (naranja): Sin conexión.

El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de interruptor de encendido, interruptor de reinicio, LED de encendido, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a este conector, asegúrese de que las asignaciones de los cables y las asignaciones de los pines coincidan correctamente.

F_AUDIO (Conector de audio del panel frontal)
El conector de audio del panel frontal es compatible con audio de alta definición (HD) de Intel y audio AC'97. Puede conectar el módulo de audio del panel frontal del chasis a este conector. Asegúrese de que las asignaciones de los cables del conector del módulo coincidan con las asignaciones de los pines del conector de la placa base. Una conexión incorrecta entre el conector del módulo y el conector de la placa base hará que el dispositivo no funcione o incluso lo dañe.

Para audio HD del panel frontal:

Nº de pin Definición

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Sin pin

9 LINE2_L

10 Sense

Para audio AC'97 del panel frontal:

Nº de pin Definición

1 MIC

2 GND

3 MIC Power

4 NC

5 Line Out (R)

6 NC

7 NC

8 Sin pin

9 Line Out (L)

10 NC
- El conector de audio del panel frontal es compatible con audio HD de forma predeterminada.
- Las señales de audio estarán presentes tanto en las conexiones de audio del panel frontal como en las del panel posterior simultáneamente.
- Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

SPDIF_O (Conector de salida S/PDIF)
Este conector es compatible con la salida S/PDIF digital y conecta un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para la salida de audio digital desde la placa base a ciertas tarjetas de expansión, como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que utilice un cable de audio digital S/PDIF para la salida de audio digital desde la placa base a la tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de la tarjeta de expansión.

Nº de pin Definición

1 SPDIFO

2 GND

F_USB30 (Conector USB 3.1 Gen 1)
El conector cumple con las especificaciones USB 3.1 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.

Nº de pin	Definición	Nº de pin	Definición
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+ F
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Sin pin

Antes de instalar el soporte USB, asegúrese de apagar el ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar daños en el soporte USB.

F_USB1/F_USB2 (Conectores USB 2.0/1.1)
Los conectores cumplen con las especificaciones USB 2.0/1.1. Cada conector USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.

Nº de pin Definición Nº de pin Definición

1 Alimentación (5V) 6 USB DY+

2 Alimentación (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 Sin pin

5 USB DX+ 10 NC

No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el conector USB 2.0/1.1.
Antes de instalar el soporte USB, asegúrese de apagar el ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar daños en el soporte USB.

COM (Conector de puerto serie)
El conector COM puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para comprar el cable de puerto COM opcional, póngase en contacto con el distribuidor local.

Nº de pin Definición Nº de pin Definición

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Sin pin

TPM (Conector del módulo de plataforma segura)
Puede conectar un TPM (módulo de plataforma segura) a este conector.

Nº de pin	Definición	Nº de pin	Definición
1	LCLK	11	LAD0
2	GND	12	GND S
3	LFRAME	13	NC
4	Sin pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3 S	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Jumper Clear CMOS)
Utilice este puente para borrar la configuración del BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.

	Abierto: Normal
	Corto: Borrar valores de la CMOS

Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores de la CMOS.
Después de reiniciar el sistema, vaya a la configuración del BIOS para cargar los valores predeterminados de fábrica (seleccione Cargar valores predeterminados optimizados) o configure manualmente la configuración del BIOS (consulte el capítulo "Configuración del BIOS" para las configuraciones del BIOS).

BAT (Batería)
La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en la CMOS cuando el ordenador está apagado. Reemplace la batería cuando el voltaje de la batería caiga a un nivel bajo, o los valores de la CMOS pueden no ser precisos o pueden perderse.
Puede borrar los valores de la CMOS quitando la batería:
1. Apague el ordenador y desenchufe el cable de alimentación.
2. Retire suavemente la batería del soporte de la batería y espere un minuto. (O utilice un objeto metálico como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
3. Reemplace la batería.
4. Enchufe el cable de alimentación y reinicie el ordenador.

Siempre apague su ordenador y desenchufe el cable de alimentación antes de reemplazar la batería.
Reemplace la batería por una equivalente. Peligro de explosión si la batería se reemplaza con un modelo incorrecto.
Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería usted mismo o si no está seguro del modelo de batería.
Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe mirar hacia arriba).
Las baterías usadas deben manipularse de acuerdo con las regulaciones ambientales locales.

Configuración del BIOS

El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de Configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar ciertas funciones del sistema. Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS. Para acceder al programa de Configuración del BIOS, pulse la tecla <Delete> (Suprimir) durante la POST cuando se enciende la alimentación. Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.

Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
@BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.

Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas con la versión actual del BIOS, se recomienda no actualizar el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. Una alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Load Optimized Defaults" (Cargar valores predeterminados optimizados) de este capítulo o las introducciones del puente de la batería/borrado de la CMOS para saber cómo borrar los valores de la CMOS).

Pantalla de inicio

La siguiente pantalla del logotipo de inicio aparecerá cuando el ordenador se inicie. (Ejemplo de versión del BIOS: F1a)

Existen dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo de configuración clásico (Classic Setup) proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> (Intro) para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee. El modo fácil (Easy Mode) permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En el modo fácil (Easy Mode), puede utilizar el ratón para desplazarse por los elementos de configuración.

Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para establecer su sistema en sus valores predeterminados.
Los menús de configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

M.I.T.

M.I.T.
La estabilidad del sistema con los ajustes de overclocking/sobrevoltaje que hayas realizado depende de las configuraciones generales de tu sistema. Realizar overclocking/sobrevoltaje de forma incorrecta puede dañar la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y te recomendamos que no modifiques la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (Modificar inadecuadamente la configuración puede provocar que el sistema no arranque. Si esto ocurre, borra los valores de la CMOS y restablece la placa a los valores predeterminados).

Ajustes Avanzados de Frecuencia (Advanced Frequency Settings)
Valor del Reloj del Host (Host Clock Value)
Muestra la frecuencia actual del Reloj del Host.
Relación de Segmento de Gráficos (Graphics Slice Ratio) ^(Nota)
Te permite establecer la Relación de Segmento de Gráficos.
Relación de No Segmento de Gráficos (Graphics UnSlice Ratio) ^(Nota)
Te permite establecer la Relación de No Segmento de Gráficos.
Relación de Reloj de la CPU (CPU Clock Ratio)
Te permite modificar la relación de reloj para la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
Frecuencia de la CPU (CPU Frequency)
Muestra la frecuencia de funcionamiento actual de la CPU.
Ajustes Avanzados del Núcleo de la CPU (Advanced CPU Core Settings)
Relación de Reloj de la CPU, Frecuencia de la CPU (CPU Clock Ratio, CPU Frequency)
Los ajustes anteriores son sincrónicos a los de los mismos elementos en el menú Ajustes Avanzados de Frecuencia (Advanced Frequency Settings).
Desplazamiento AVX (AVX Offset) ^(Nota)
El desplazamiento AVX es el desplazamiento negativo de la relación AVX.
Relación Uncore (Uncore Ratio)
Te permite establecer la relación Uncore de la CPU. El rango ajustable depende de la CPU que se esté utilizando.
Frecuencia Uncore (Uncore Frequency)
Muestra la frecuencia Uncore actual de la CPU.
Anulación de la Relación Flexible de la CPU (CPU Flex Ratio Override)
Activa o desactiva la Relación Flexible de la CPU. La relación de reloj máxima de la CPU se basará en el valor de Ajustes de la Relación Flexible de la CPU si la Relación de Reloj de la CPU está configurada en Auto. (Predeterminado: Desactivado)
Ajustes de la Relación Flexible de la CPU (CPU Flex Ratio Settings)
Te permite establecer la Relación Flexible de la CPU. El rango ajustable puede variar según la CPU.
Tecnología Intel(R) Turbo Boost (Intel(R) Turbo Boost Technology) (Nota)
Te permite determinar si deseas activar la tecnología Intel ® CPU Turbo Boost. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Relación Turbo (Turbo Ratio) ^(Nota)
Te permite establecer las relaciones Turbo de la CPU para diferentes números de núcleos activos. Auto establece las relaciones Turbo de la CPU de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
Límite de Potencia TDP (Vatios) / Tiempo Límite de Potencia (Power Limit TDP (Watts) / Power Limit Time)
Te permite establecer el límite de potencia para el modo CPU Turbo y cuánto tiempo tarda en funcionar al límite de potencia especificado. Si se excede el valor especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la potencia. Auto establece el límite de corriente de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
Límite de Corriente del Núcleo (Amperios) (Core Current Limit (Amps))
Te permite establecer un límite de corriente para el modo CPU Turbo. Cuando la corriente de la CPU excede el límite de corriente especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la corriente. Auto establece el límite de potencia de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
Número de Núcleos de CPU Activados (No. of CPU Cores Enabled)^(Nota)
Te permite seleccionar el número de núcleos de CPU para activar en una CPU multi-núcleo Intel ® (el número de núcleos de CPU puede variar según la CPU). Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Tecnología Hyper-Threading (Hyper-Threading Technology)^(Nota)
Te permite determinar si deseas activar la tecnología multi-hilo cuando se utiliza un Intel que admite esta función. Esta función solo funciona para sistemas operativos que admiten el modo multi-procesador.
Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Tecnología Intel(R) Speed Shift (Intel ® Speed Shift Technology) (Intel ® Speed Shift Technology)
Activa o desactiva la Tecnología Intel ® Speed Shift. Activar esta función permite que el procesador aumente su frecuencia de funcionamiento más rápidamente y luego mejora la capacidad de respuesta del sistema. (Predeterminado: Desactivado)
CPU Enhanced Halt (C1E) ^(Nota)
Activa o desactiva la función Intel ® CPU Enhanced Halt (C1E), una función de ahorro de energía de la CPU en estado de detención del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Soporte de Estado C3 (C3 State Support) ^(Nota)
Te permite determinar si deseas permitir que la CPU entre en modo C3 en estado de detención del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de detención del sistema para disminuir el consumo de energía.
El estado C3 es un estado de ahorro de energía más avanzado que C1. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Soporte de Estado C6/C7 (C6/C7 State Support) ^{(Nota 1)}
Te permite determinar si deseas permitir que la CPU entre en modo C6/C7 en estado de detención del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de detención del sistema para disminuir el consumo de energía.
El estado C6/C7 es un estado de ahorro de energía más avanzado que C3. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Soporte de Estado C8 (C8 State Support) ^{(Nota 1)}
Te permite determinar si deseas permitir que la CPU entre en modo C8 en estado de detención del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. El estado C8 es un estado de ahorro de energía más avanzado que C6/C7. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Límite de Estado C del Paquete (Package C State Limit)^{(Nota 1)}
Te permite especificar el límite de estado C para el procesador. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Monitor Térmico de la CPU (CPU Thermal Monitor)^{(Nota 1)}
Activa o desactiva la función Intel ® Thermal Monitor, una función de protección contra el sobrecalentamiento de la CPU. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán cuando la CPU se sobrecalienta. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Función CPU EIST (CPU EIST Function) ^{(Nota 1)}
Activa o desactiva la Tecnología Enhanced Intel ® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología Intel EIST puede reducir de forma dinámica y eficaz el voltaje y la frecuencia del núcleo de la CPU para disminuir el consumo de energía promedio y la producción de calor. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Optimización de Voltaje (Voltage Optimization)
Te permite determinar si deseas activar la optimización de voltaje para reducir el consumo de energía. (Predeterminado: Desactivado)
RSR Te permite determinar si deseas reducir automáticamente la relación turbo de la CPU si el voltaje/temperatura de la CPU es demasiado alto. (Predeterminado: Activado)
Hardware Prefetcher
Te permite determinar si deseas activar el prefetcher de hardware para prefetch de datos e instrucciones de la memoria a la caché. (Predeterminado: Activado)
Adjacent Cache Line Prefetch
Te permite determinar si deseas activar el mecanismo de prefetch de línea de caché adyacente que permite al procesador recuperar la línea de caché solicitada, así como la línea de caché posterior. (Predeterminado: Activado)
Perfil de Memoria Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Nota 2)}
Permite que la BIOS lea los datos SPD en el/los módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.
Desactivado (Disabled) Desactiva esta función. (Predeterminado)
Perfil1 (Profile1) Utiliza la configuración del Perfil 1.
Perfil2 (Profile2) (Nota 2) Utiliza la configuración del Perfil 2.
Multiplicador de Memoria del Sistema (System Memory Multiplier)
Te permite establecer el multiplicador de memoria del sistema. Auto establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
Relación Impar de Memoria (100/133 o 200/266) (Memory Odd Ratio (100/133 or 200/266))
Activado permite que Qclk se ejecute en frecuencia impar. (Predeterminado: Auto)
Frecuencia de la Memoria (MHz) (Memory Frequency (MHz))
El primer valor de frecuencia de la memoria es la frecuencia de funcionamiento normal de la memoria que se está utilizando; el segundo es la frecuencia de la memoria que se ajusta automáticamente de acuerdo con la configuración del Multiplicador de Memoria del Sistema (System Memory Multiplier).

Ajustes Avanzados de Memoria (Advanced Memory Settings)
Perfil de Memoria Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) (Nota ), Multiplicador de Memoria del Sistema (System Memory Multiplier), Relación Impar de Memoria (100/133 o 200/266) (Memory Odd Ratio(100/133 or 200/266)), Frecuencia de la Memoria (Mhz) (Memory Frequency(Mhz))
Los ajustes anteriores son sincrónicos a los de los mismos elementos en el menú Ajustes Avanzados de Frecuencia (Advanced Frequency Settings).
Modo de Arranque de la Memoria (Memory Boot Mode) ^(Nota)
Proporciona métodos de detección y entrenamiento de la memoria.

Auto	Permite que la BIOS configure automáticamente este ajuste. (Predeterminado)
Normal	La BIOS realiza automáticamente el entrenamiento de la memoria. Ten en cuenta que si el sistema se vuelve inestable o no se puede arrancar, intenta borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulta las introducciones de la batería/jumper de borrado de la CMOS para saber cómo borrar los valores de la CMOS).
Activar Arranque Rápido (Enable Fast Boot)	Omitir la detección y el entrenamiento de la memoria en algunos criterios específicos para un arranque de memoria más rápido.
Desactivar Arranque Rápido (Disable Fast Boot)	Detectar y entrenar la memoria en cada arranque.

Memory Enhancement Settings (Ajustes de mejora de memoria)
Proporciona varios ajustes de mejora del rendimiento de la memoria: Normal (rendimiento básico), Relax OC, Enhanced Stability (Estabilidad mejorada) y Enhanced Performance (Rendimiento mejorado). (Predeterminado: Normal)
Memory Timing Mode (Modo de temporización de memoria)
Manual y Advanced Manual (Manual avanzado) permiten configurar el Memory Multiplier Tweaker (Ajustador del multiplicador de memoria), Channel Interleaving (Entrelazado de canales), Rank Interleaving (Entrelazado de rangos) y los ajustes de temporización de la memoria que se muestran a continuación. Las opciones son: Auto (predeterminado), Manual, Advanced Manual (Manual avanzado).
Profile DDR Voltage (Voltaje DDR de perfil)
Cuando se utiliza un módulo de memoria no XMP o Extreme Memory Profile (X.M.P.) está configurado como Disabled (Desactivado), el valor se muestra de acuerdo con la especificación de la memoria. Cuando Extreme Memory Profile (X.M.P.) está configurado como Profile1 o Profile2, el valor se muestra de acuerdo con los datos SPD de la memoria XMP.
Memory Multiplier Tweaker (Ajustador del multiplicador de memoria)
Proporciona diferentes niveles de ajuste automático de la memoria. (Predeterminado: Auto)
Channel Interleaving (Entrelazado de canales)
Activa o desactiva el entrelazado de canales de memoria. Enabled (Activado) permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Rank Interleaving (Entrelazado de rangos)
Activa o desactiva el entrelazado de rangos de memoria. Enabled (Activado) permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

Channel A/B Memory Sub Timings (Subtemporizaciones de memoria del canal A/B)
Este submenú proporciona ajustes de temporización de la memoria para cada canal de memoria. Las pantallas de ajuste de temporización respectivas solo se pueden configurar cuando Memory Timing Mode (Modo de temporización de memoria) está configurado como Manual o Advanced Manual (Manual avanzado). Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en las temporizaciones de la memoria. Si esto ocurre, reinicie la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores CMOS.
Advanced Voltage Settings (Ajustes avanzados de voltaje)
Advanced Power Settings (Ajustes avanzados de energía)
CPU Vcore Loadline Calibration (Calibración de la línea de carga Vcore de la CPU)
Le permite configurar la calibración de la línea de carga para el voltaje Vcore de la CPU. Seleccionar un nivel más alto mantiene el voltaje Vcore de la CPU más consistente con lo que se establece en la BIOS bajo carga pesada. Auto permite que la BIOS configure automáticamente este ajuste y establece el voltaje siguiendo las especificaciones de Intel. (Predeterminado: Auto)
VAXG Loadline Calibration (Calibración de la línea de carga VAXG)
Le permite configurar la calibración de la línea de carga para el voltaje VAXG de la CPU. Seleccionar un nivel más alto mantiene el voltaje VAXG de la CPU más consistente con lo que se establece en la BIOS bajo carga pesada. Auto permite que la BIOS configure automáticamente este ajuste y establece el voltaje siguiendo las especificaciones de Intel. (Predeterminado: Auto)
CPU Core Voltage Control (Control de voltaje del núcleo de la CPU)
Esta sección proporciona opciones de control de voltaje de la CPU.
Chipset Voltage Control (Control de voltaje del chipset)
Esta sección proporciona opciones de control de voltaje del Chipset.
DRAM Voltage Control (Control de voltaje de la DRAM)
Esta sección proporciona opciones de control de voltaje de la memoria.

PC Health Status (Estado de salud del PC)
Reset Case Open Status (Restablecer estado de apertura de la caja)

Disabled (Deshabilitado)	Mantiene o borra el registro del estado anterior de intrusión en el chasis. (Predeterminado)
Enabled (Habilitado)	Borra el registro del estado anterior de intrusión en el chasis y el campo Case Open (Caja abierta) mostrará "No" en el próximo arranque.

Case Open (Caja abierta)
Muestra el estado de detección del dispositivo de detección de intrusión en el chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Yes" (Sí), de lo contrario mostrará "No". Para borrar el registro del estado de intrusión en el chasis, configure Reset Case Open Status (Restablecer estado de apertura de la caja) en Enabled (Habilitado), guarde la configuración en la CMOS y, a continuación, reinicie el sistema.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Muestra los voltajes actuales del sistema.

Miscellaneous Settings (Ajustes varios)
Max Link Speed (Velocidad máxima de enlace)
Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
3DMark01 Enhancement (Mejora de 3DMark01)
Le permite determinar si desea mejorar el rendimiento de algunos benchmarks heredados. (Predeterminado: Disabled (Deshabilitado))

Smart Fan 5 Settings (Ajustes de Smart Fan 5)
Monitor
Le permite seleccionar un objetivo para supervisar y realizar ajustes adicionales. (Predeterminado: CPU FAN (Ventilador de la CPU))
Fan Speed Control (Control de velocidad del ventilador)
Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.

Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
Silent (Silencioso)	Permite que el ventilador funcione a velocidades lentas.
Manual	Le permite controlar la velocidad del ventilador en el gráfico de curvas.
Full Speed (Velocidad máxima)	Permite que el ventilador funcione a velocidades máximas.

Fan Control Use Temperature Input (Usar entrada de temperatura para control del ventilador)
Le permite seleccionar la temperatura de referencia para el control de velocidad del ventilador.
Temperature Interval (Intervalo de temperatura)
Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
Fan Control Mode (Modo de control del ventilador)

Auto	Permite que la BIOS detecte automáticamente el tipo de ventilador instalado y establece el modo de control óptimo. (Predeterminado)
Voltage (Voltaje)	Se recomienda el modo de voltaje para un ventilador de 3 pines.
PWM	Se recomienda el modo PWM para un ventilador de 4 pines.

Temperature (Temperatura)
Muestra la temperatura actual del área objetivo seleccionada.
Fan Speed (Velocidad del ventilador)
Muestra las velocidades actuales del ventilador.
Temperature Warning Control (Control de advertencia de temperatura)
Establece el umbral de advertencia para la temperatura. Cuando la temperatura supera el umbral, la BIOS emitirá un sonido de advertencia. Las opciones son: Disabled (Deshabilitado) (predeterminado), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Fan Fail Warning (Advertencia de fallo del ventilador)
Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Compruebe el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Disabled (Deshabilitado))

^{(Note) (Nota)}
Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel ®, visite el sitio web de Intel.
^{(Note 1) (Nota 1)}
Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel ®, visite el sitio web de Intel.
^{(Note 2)} (Nota 2)
Este elemento está presente solo cuando instala una CPU y un módulo de memoria que admiten esta función.

Sistema

Sistema
Esta sección proporciona información sobre el modelo de su placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado utilizado por la BIOS y configurar manualmente la hora del sistema.
Nivel de acceso
Muestra el nivel de acceso actual dependiendo del tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrador). El nivel de Administrador le permite realizar cambios en todas las configuraciones de la BIOS; el nivel de Usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas.
Idioma del sistema
Selecciona el idioma predeterminado utilizado por la BIOS.
Fecha del sistema
Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, día y año. Utilice <Enter> para cambiar entre los campos Mes, Día y Año, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Hora del sistema
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Enter> para cambiar entre los campos Hora, Minuto y Segundo, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.

BIOS

BIOS
Estado de NumLock al inicio
Activa o desactiva la función Numlock en el teclado numérico del teclado después del POST. (Predeterminado: Activado)
Opción de seguridad
Especifica si se requiere una contraseña cada vez que se inicia el sistema, o solo cuando se entra en la Configuración de la BIOS (BIOS Setup).
Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Contraseña de administrador/Contraseña de usuario.

Setup	Solo se requiere una contraseña para entrar en el programa de Configuración de la BIOS (BIOS Setup).
System	Se requiere una contraseña para iniciar el sistema y para entrar en el programa de Configuración de la BIOS (BIOS Setup). (Predeterminado)

Mostrar LOGO a pantalla completa
Le permite determinar si se muestra el logotipo de GIGABYTE al inicio del sistema. Desactivado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
Prioridades de opción de arranque
Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:".
O si desea instalar un sistema operativo que admita el particionamiento GPT como Windows 7 de 64 bits, seleccione la unidad óptica que contiene el disco de instalación de Windows 7 de 64 bits y que tiene el prefijo "UEFI:".
Prioridades BBS de disco duro/CD/DVD ROM/unidad de disquete/dispositivo de red
Especifica el orden de arranque para un tipo de dispositivo específico, como discos duros, unidades ópticas, unidades de disquete y dispositivos que admiten la función Boot from LAN, etc. Pulse <Enter> en este elemento para entrar en el submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento está presente solo si está instalado al menos un dispositivo de este tipo.
Arranque rápido (Fast Boot)
Activa o desactiva el Arranque rápido (Fast Boot) para acortar el proceso de arranque del sistema operativo. Ultra Fast proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivado)
Soporte SATA

Todos los dispositivos Sata	Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST. (Predeterminado)
Solo el último HDD de arranque	A excepción de la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del sistema operativo.

Este elemento solo se puede configurar cuando el Arranque rápido (Fast Boot) está configurado como Activado o Ultra Fast.
Soporte VGA
Le permite seleccionar qué tipo de sistema operativo arrancar.

Auto	Activa solo la ROM de opción heredada.
Controlador EFI	Activa la ROM de opción EFI. (Predeterminado)

Este elemento solo se puede configurar cuando el Arranque rápido (Fast Boot) está configurado como Activado o Ultra Fast.
Soporte USB

Desactivado	Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Inicialización completa	Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST.
Inicialización parcial	Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)

Esta función se desactiva cuando el Arranque rápido (Fast Boot) está configurado como Ultra Fast.
Soporte de dispositivos PS2

Desactivado	Todos los dispositivos PS/2 se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Activado	Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante el POST. (Predeterminado)

Este elemento solo se puede configurar cuando el Arranque rápido (Fast Boot) está configurado como Activado. Esta función se desactiva cuando el Arranque rápido (Fast Boot) está configurado como Ultra Fast.
Soporte del controlador de pila de red (NetWork Stack Driver Support)

Desactivado	Desactiva el arranque desde la red. (Predeterminado)
Activado	Activa el arranque desde la red.

Este elemento solo se puede configurar cuando el Arranque rápido (Fast Boot) está configurado como Activado o Ultra Fast.
Próximo arranque después de la pérdida de alimentación de CA (Next Boot After AC Power Loss)

Arranque normal (Normal Boot)	Activa el arranque normal al volver la alimentación de CA. (Predeterminado)
Arranque rápido (Fast Boot)	Mantiene la configuración de Arranque rápido (Fast Boot) al volver la alimentación de CA.

Este elemento solo se puede configurar cuando el Arranque rápido (Fast Boot) está configurado como Activado o Ultra Fast.
Velocidad del ratón (Mouse Speed)
Le permite establecer la velocidad de movimiento del cursor del ratón. (Predeterminado: 1 X)
Características de Windows 8/10 (Windows 8/10 Features)
Le permite seleccionar el sistema operativo que se va a instalar. (Predeterminado: Otro sistema operativo (Other OS))
Soporte CSM (CSM Support)
Activa o desactiva UEFI CSM (Módulo de soporte de compatibilidad) para admitir un proceso de arranque de PC heredado.

Activado	Activa UEFI CSM. (Predeterminado)
Desactivado	Desactiva UEFI CSM y solo admite el proceso de arranque de la BIOS UEFI.

Este elemento solo se puede configurar cuando Características de Windows 8/10 (Windows 8/10 Features) está configurado como Windows 8/10 o Windows 8/10 WHQL.
ROM de opción de arranque LAN PXE (LAN PXE Boot Option ROM)
Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado)
Este elemento solo se puede configurar cuando Soporte CSM (CSM Support) está configurado como Activado.
Control de opción de arranque de almacenamiento (Storage Boot Option Control)
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo de almacenamiento.

No iniciar (Do not launch)	Desactiva la ROM de opción.
Heredado (Legacy)	Activa solo la ROM de opción heredada. (Predeterminado)
UEFI	Activa solo la ROM de opción UEFI.

Este elemento solo se puede configurar cuando Soporte CSM (CSM Support) está configurado como Activado.
Otros dispositivos PCI (Other PCI devices)
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y los controladores gráficos.

No iniciar (Do not launch)	Desactiva la ROM de opción.
Heredado (Legacy)	Activa solo la ROM de opción heredada.
UEFI	Activa solo la ROM de opción UEFI. (Predeterminado)

Este elemento solo se puede configurar cuando Soporte CSM (CSM Support) está configurado como Activado.
Contraseña de administrador (Administrator Password)
Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y luego pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la Configuración de la BIOS (BIOS Setup). A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones de la BIOS.
Contraseña de usuario (User Password)
Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y luego pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la Configuración de la BIOS (BIOS Setup). Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas.
Para cancelar la contraseña, pulse <Enter> en el elemento de la contraseña y, cuando se le solicite la contraseña, introduzca primero la correcta. Cuando se le solicite una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le pida que confirme.
NOTA: Antes de establecer la Contraseña de usuario (User Password), asegúrese de establecer primero la Contraseña de administrador (Administrator Password).

Periféricos

LED Ambiental
Activa o desactiva la función LED de audio integrada. (Predeterminado: Activado)
Intel Platform Trust Technology (PTT)
Activa o desactiva la tecnología Intel ® PTT. (Predeterminado: Desactivado)
SW Guard Extensions (SGX)
Activa o desactiva la tecnología Intel ® Software Guard Extensions. Esta función permite que el software legal funcione en un entorno seguro y protege el software contra ataques de software malicioso. La opción "Software Controlled" (Controlado por software) le permite activar o desactivar esta función con una aplicación proporcionada por Intel. (Predeterminado: Software Controlled (Controlado por software))
Configuración del controlador SATA externo
Muestra información sobre su SSD M.2 PCIe si está instalado.

Trusted Computing (Informática de confianza)
Activa o desactiva el Módulo de plataforma de confianza (TPM).
Super IO Configuration (Configuración Super IO)
Serial Port (Puerto serie)
Activa o desactiva el puerto serie integrado. (Predeterminado: Activado)
Intel(R) Bios Guard Technology (Tecnología Intel(R) Bios Guard)
Activa o desactiva la función Intel ® BIOS Guard, que protege la BIOS de ataques maliciosos.
Network Stack Configuration (Configuración de la pila de red)
Network Stack (Pila de red)
Desactiva o activa el arranque desde la red para instalar un sistema operativo con formato GPT, como la instalación del sistema operativo desde el servidor de "Windows Deployment Services" (Servicios de implementación de Windows). (Predeterminado: Desactivado)
Ipv4 PXE Support (Soporte PXE Ipv4)
Activa o desactiva el soporte IPv4 PXE. Este elemento solo se puede configurar cuando la pila de red está activada.
Ipv4 HTTP Support (Soporte HTTP Ipv4)
Activa o desactiva el soporte de arranque HTTP para IPv4. Este elemento solo se puede configurar cuando la pila de red está activada. & Ipv6 PXE Support (Soporte PXE Ipv6) Activa o desactiva el soporte IPv6 PXE. Este elemento solo se puede configurar cuando la pila de red está activada.
Ipv6 HTTP Support (Soporte HTTP Ipv6)
Activa o desactiva el soporte de arranque HTTP para IPv6. Este elemento solo se puede configurar cuando la pila de red está activada.
PXE boot wait time (Tiempo de espera de arranque PXE)
Le permite configurar cuánto tiempo esperar antes de poder presionar <Esc> para abortar el arranque PXE. Este elemento solo se puede configurar cuando la pila de red está activada. (Predeterminado: 0)
Media detect count (Recuento de detección de medios)
Le permite establecer el número de veces que se debe verificar la presencia de medios. Este elemento solo se puede configurar cuando la pila de red está activada. (Predeterminado: 1)
NVMe Configuration (Configuración NVMe)
Muestra información sobre su SSD M.2 NVME PCIe si está instalado.
USB Configuration (Configuración USB)
Legacy USB Support (Soporte USB heredado)
Permite que el teclado/ratón USB se utilicen en MS-DOS. (Predeterminado: Activado)
XHCI Hand-off
Determina si se debe habilitar la función "XHCI Hand-off" (Traspaso XHCI) para un sistema operativo sin soporte "XHCI Hand-off" (Traspaso XHCI). (Predeterminado: Desactivado)
USB Mass Storage Driver Support (Soporte de controladores de almacenamiento masivo USB)
Activa o desactiva el soporte para dispositivos de almacenamiento USB. (Predeterminado: Activado)
Port 60/64 Emulation (Emulación de puerto 60/64)
Activa o desactiva la emulación de los puertos de E/S 64h y 60h. Esto debe estar habilitado para la compatibilidad total con teclados/ratones USB heredados en MS-DOS o en sistemas operativos que no admiten dispositivos USB de forma nativa.
(Predeterminado: Activado)
Mass Storage Devices (Dispositivos de almacenamiento masivo)
Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento aparece solo cuando se instala un dispositivo de almacenamiento USB.

SATA And RST Configuration (Configuración SATA y RST)

SATA Controller(s) (Controlador(es) SATA)
Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)

SATA Mode Selection (Selección de modo SATA)
Especifica el modo de funcionamiento de los controladores SATA integrados.

Intel RST With Intel Optane System Acceleration (Aceleración del sistema Intel RST con Intel Optane)	Activa la tecnología Intel ® Optane ™ para los controladores SATA.
AHCI	Configura los controladores SATA en modo AHCI. "Advanced Host Controller Interface" (Interfaz avanzada de controlador de host) (AHCI) es una especificación de interfaz que permite que el controlador de almacenamiento habilite funciones avanzadas de "Serial ATA" (ATA en serie), como "Native Command Queuing" (NCQ) y la conexión en caliente. (Predeterminado)

Aggressive LPM Support (Soporte LPM agresivo)
Activa o desactiva la función de ahorro de energía, ALPM ("Aggressive Link Power Management" (Administración agresiva de energía de enlace)), para los controladores SATA del chipset. (Predeterminado: Activado)
Port 0/1/2/3/4/5 (Puerto 0/1/2/3/4/5)
Activa o desactiva cada puerto SATA. (Predeterminado: Activado)
Hot plug (Conexión en caliente)
Activa o desactiva la capacidad de conexión en caliente para cada puerto SATA. (Predeterminado: Desactivado)
Configured as eSATA (Configurado como eSATA)
Activa o desactiva el soporte para dispositivos SATA externos.

Chipset

Chipset
VT-d ^(Nota)
Activa o desactiva la tecnología de virtualización Intel ® para E/S dirigida. (Predeterminado: Activado)
Internal Graphics (Gráficos internos)
Activa o desactiva la función de gráficos integrada. (Predeterminado: Automático)
DVMT Pre-Allocated (DVMT preasignado)
Le permite establecer el tamaño de la memoria de gráficos integrada. Las opciones son: 32M~1024M. (Predeterminado: 64M)
DVMT Total Gfx Mem (Memoria Gfx total DVMT)
Le permite asignar el tamaño de la memoria DVMT de los gráficos integrados. Las opciones son: 128M, 256M, MAX. (Predeterminado: 256M)
Audio Controller (Controlador de audio)
Activa o desactiva la función de audio integrada. (Predeterminado: Activado) Si desea instalar una tarjeta de audio adicional de terceros en lugar de utilizar el audio integrado, configure este elemento en "Disabled" (Desactivado).
PCH LAN Controller (Controlador LAN PCH)
Activa o desactiva la función LAN integrada. (Predeterminado: Activado) Si desea instalar una tarjeta de red adicional de terceros en lugar de utilizar la LAN integrada, configure este elemento en "Disabled" (Desactivado).
Wake on LAN Enable (Activar Wake on LAN)
Activa o desactiva la función "wake on LAN" (despertar en LAN). (Predeterminado: Activado)
High Precision Timer (Temporizador de alta precisión)
Activa o desactiva el "High Precision Event Timer" (HPET) (Temporizador de eventos de alta precisión) en el sistema operativo. (Predeterminado: Activado) & IOAPIC 24-119 Entries (Entradas IOAPIC 24-119) Activa o desactiva esta función. (Predeterminado: Activado)

^(Nota) Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel ®, visite el sitio web de Intel.

Alimentación

Administración de energía de la plataforma
Activa o desactiva la función de administración de energía de estado activo (ASPM). (Predeterminado: Desactivado)
PEG ASPM
Le permite configurar el modo ASPM para el dispositivo conectado al bus CPU PEG. Este elemento solo se puede configurar cuando la Administración de energía de la plataforma (Platform Power Management) está configurada como Activada (Enabled). (Predeterminado: Activado)
PCH ASPM
Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express del chipset. Este elemento solo se puede configurar cuando la Administración de energía de la plataforma (Platform Power Management) está configurada como Activada (Enabled). (Predeterminado: Activado)
DMI ASPM
Le permite configurar el modo ASPM tanto para el lado de la CPU como para el lado del chipset del enlace DMI. Este elemento solo se puede configurar cuando la Administración de energía de la plataforma (Platform Power Management) está configurada como Activada (Enabled). (Predeterminado: Activado)
AC BACK
Determina el estado del sistema después del retorno de la energía tras un corte de alimentación de CA.

Always Off (Siempre apagado)	El sistema permanece apagado al regresar la alimentación de CA. (Predeterminado)
Always On (Siempre encendido)	El sistema se enciende al regresar la alimentación de CA.
Memory (Memoria)	El sistema regresa a su último estado activo conocido al regresar la alimentación de CA.

Power On By Keyboard (Encender con el teclado)
Permite que el sistema se encienda mediante un evento de activación del teclado PS/2.
Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.

Disabled (Desactivado)	Desactiva esta función. (Predeterminado)
Any Key (Cualquier tecla)	Presione cualquier tecla para encender el sistema.
Keyboard 98 (Teclado 98)	Presione el botón POWER (encendido) en el teclado de Windows 98 para encender el sistema.
Password (Contraseña)	Establezca una contraseña con 1~5 caracteres para encender el sistema.

Power On Password (Contraseña de encendido)
Establezca la contraseña cuando Power On By Keyboard (Encender con el teclado) esté configurado como Password (Contraseña). Presione <Enter> en este elemento y establezca una contraseña de hasta 5 caracteres y luego presione <Enter> para aceptar. Para encender el sistema, ingrese la contraseña y presione <Enter>.
Nota: Para cancelar la contraseña, presione <Enter> en este elemento. Cuando se le solicite la contraseña, presione <Enter> nuevamente sin ingresar la contraseña para borrar la configuración de la contraseña.
Power On By Mouse (Encender con el ratón)
Permite que el sistema se encienda mediante un evento de activación del ratón PS/2.
Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.

Disabled (Desactivado)	Desactiva esta función. (Predeterminado)
Move (Mover)	Mueva el ratón para encender el sistema.
Double Click (Doble clic)	Haga doble clic en el botón izquierdo del ratón para encender el sistema.

ErP
Determina si se permite que el sistema consuma la menor energía en el estado S5 (apagado). (Predeterminado: Desactivado)
Nota: Cuando este elemento está configurado como Activado (Enabled), las siguientes funciones dejarán de estar disponibles: Reanudar por alarma, activación de eventos PME, encendido por ratón, encendido por teclado y activación en LAN.
Soft-Off by PWR-BTTN (Apagado suave por PWR-BTTN)
Configura la forma de apagar el ordenador en modo MS-DOS usando el botón de encendido.

Instant-Off (Apagado instantáneo)	Presione el botón de encendido y el sistema se apagará instantáneamente. (Predeterminado)
Delay 4 Sec. (Retardo de 4 segundos)	Mantenga presionado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se presiona durante menos de 4 segundos, el sistema entrará en modo de suspensión.

Power Loading (Carga de energía)
Activa o desactiva la carga ficticia. Cuando la fuente de alimentación está en baja carga, se activará una autoprotección que provocará que se apague o falle. Si esto ocurre, configúrelo en Activado (Enabled). Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
Resume by Alarm (Reanudar por alarma)
Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado)
Si está activado, establezca la fecha y la hora de la siguiente manera:
Wake up day (Día de activación): Encienda el sistema a una hora específica cada día o en un día específico del mes.
Wake up hour/minute/second (Hora/minuto/segundo de activación): Establezca la hora a la que el sistema se encenderá automáticamente.
Nota: Cuando use esta función, evite el apagado inadecuado del sistema operativo o la extracción de la alimentación de CA, o la configuración puede no ser efectiva.
RC6(Render Standby)
Le permite determinar si se permite que los gráficos integrados entren en modo de espera para disminuir el consumo de energía. (Predeterminado: Activado)

Guardar y salir

Guardar y salir de la configuración
Presione <Enter> en este elemento y seleccione Sí (Yes). Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o presione <Esc> para regresar al menú principal de configuración de la BIOS.
Salir sin guardar
Presione <Enter> en este elemento y seleccione Sí (Yes). Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o presione <Esc> para regresar al menú principal de configuración de la BIOS.
Cargar valores predeterminados optimizados
Presione <Enter> en este elemento y seleccione Sí (Yes) para cargar la configuración predeterminada óptima de la BIOS. La configuración predeterminada de la BIOS ayuda al sistema a operar en un estado óptimo. Siempre cargue los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.
Boot Override (Anular arranque)
Le permite seleccionar un dispositivo para arrancar inmediatamente. Presione <Enter> en el dispositivo que seleccione y seleccione Sí (Yes) para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
Save Profiles (Guardar perfiles)
Esta función le permite guardar la configuración actual de la BIOS en un perfil. Puede crear hasta 8 perfiles y guardar como Perfil de configuración 1~ Perfil de configuración 8. Presione <Enter> para completar. O puede seleccionar Seleccionar archivo en HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento.
Load Profiles (Cargar perfiles)
Si su sistema se vuelve inestable y ha cargado la configuración predeterminada de la BIOS, puede usar esta función para cargar la configuración de la BIOS desde un perfil creado anteriormente, sin la molestia de reconfigurar la configuración de la BIOS. Primero seleccione el perfil que desea cargar y luego presione <Enter> para completar. Puede seleccionar Seleccionar archivo en HDD/FDD/USB para ingresar el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por la BIOS, como revertir la configuración de la BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).

Habilitación de la tecnología Intel ® Optane ™

Requisitos del sistema

Intel ® Optane ™ SSD
El Optane ™ SSD debe tener al menos 16 GB de capacidad, y debe tener una capacidad igual o menor que el disco duro/SSD que se va a acelerar.)

En la configuración de la BIOS, vaya a la BIOS y configure CSM Support (Soporte CSM) en Enabled (Activado) y Storage Boot Option Control (Control de opciones de arranque de almacenamiento) en UEFI. A continuación, vaya a Peripherals\SATA And RST Configuration (Periféricos\Configuración SATA y RST), configure SATA Mode Selection (Selección de modo SATA) en Intel RST With Intel Optane System Acceleration (Intel RST con aceleración del sistema Intel Optane). Guarde los cambios y salga de la configuración de la BIOS.
Entre en el sistema operativo, inicie la utilidad Intel ® Rapid Storage Technology (Tecnología de almacenamiento rápido Intel ®) desde el menú Inicio y, a continuación, active la tecnología Intel ® Optane ™.

Instalación de controladores

Antes de instalar los controladores, primero instale el sistema operativo. (Las siguientes instrucciones utilizan Windows 10 como sistema operativo de ejemplo).
Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Tap to choose what happens with this disc" ("Toque para elegir qué ocurre con este disco") en la esquina superior derecha de la pantalla y seleccione "Run Run.exe" ("Ejecutar Run.exe"). (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" ("Instalación Xpress") escaneará automáticamente su sistema y, a continuación, mostrará todos los controladores que se recomienda instalar. Puede hacer clic en el botón Xpress Install (Instalación Xpress) y "Xpress Install" ("Instalación Xpress") instalará todos los controladores seleccionados. O haga clic en la flecha icono para instalar individualmente los controladores que necesite.

Contáctenos

GIGA-BYTE TECHNOLOGY CO., LTD.
Dirección: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231,Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Soporte técnico y no técnico (Ventas/Marketing): http://esupport.gigabyte.com
Dirección WEB (Inglés): http://www.gigabyte.com
Dirección WEB (Chino): http://www.gigabyte.tw

GIGABYTE eSupport
Para enviar una pregunta técnica o no técnica (Ventas/Marketing), por favor, enlace a: http://esupport.gigabyte.com

Identificación de la revisión de su placa base
El número de revisión de su placa base tiene este aspecto: "REV: X.X." Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o al buscar información técnica.
Ejemplo:

Para obtener más detalles sobre el producto, visite el sitio web de GIGABYTE.

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE GA-B250M-Gaming 3 - Manual de la placa base
