GIGABYTE GA-B250M-Gaming 3 - Bundkortmanual

Indhold

1 GA-B250M-Gaming 3 Bundkortlayout
2 Hardwareinstallation
3 BIOS Setup
4 Aktivering af Intel Optane Teknologi
5 Driverinstallation
6 Kontakt os
7 Referencer
8 Download manual
9 På andre sprog

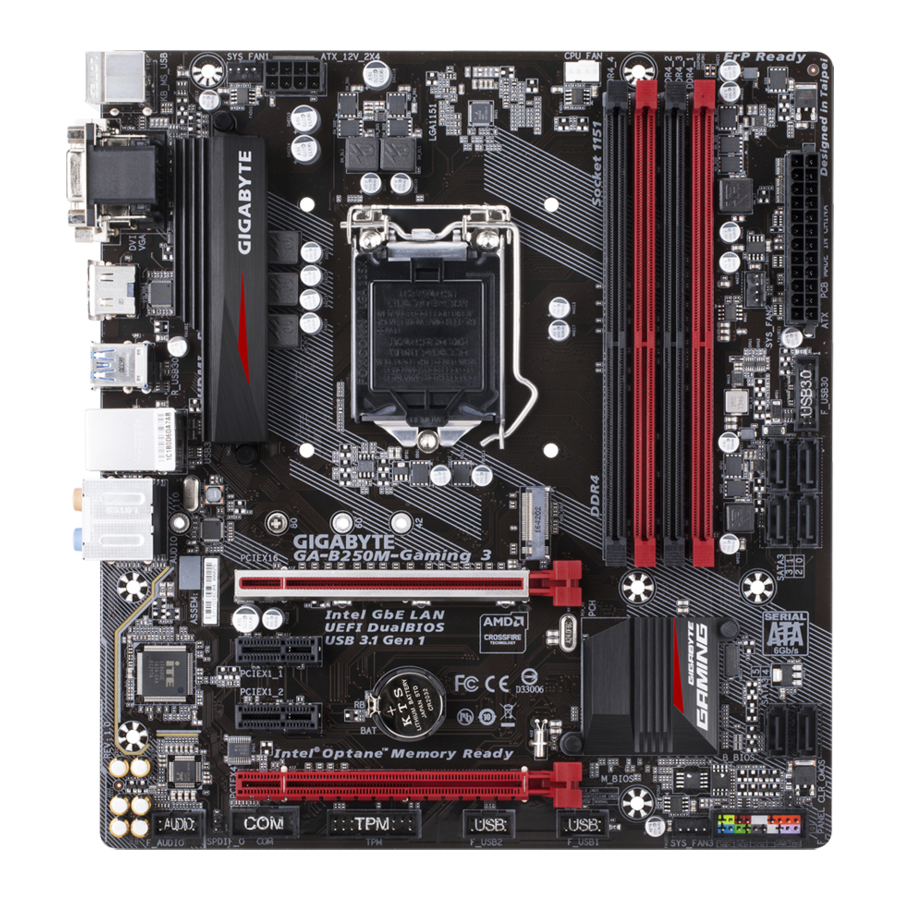

GA-B250M-Gaming 3 Bundkortlayout

Æskens indhold

GA-B250M-Gaming 3 bundkort
Bundkort driverdisk
Brugervejledning
To SATA-kabler
I/O-skjold

* Ovenstående indhold i æsken er kun til reference, og de faktiske varer afhænger af den produktpakke, du modtager. Indholdet i æsken kan ændres uden varsel.

Hardwareinstallation

Forholdsregler ved installation

Bundkortet indeholder adskillige sarte elektroniske kredsløb og komponenter, som kan blive beskadiget som følge af elektrostatisk afladning (ESD). Før installationen skal du omhyggeligt læse brugermanualen og følge disse procedurer:

Før installationen skal du sørge for, at kabinettet er egnet til bundkortet.
Før installationen må du ikke fjerne eller beskadige bundkortets S/N (serienummer)-klistermærke eller garantiklistermærket leveret af din forhandler. Disse klistermærker er påkrævet for at garantien er gyldig.
Fjern altid vekselstrømmen ved at trække strømkablet ud af stikkontakten, før du installerer eller fjerner bundkortet eller andre hardwarekomponenter.
Når du tilslutter hardwarekomponenter til de interne stik på bundkortet, skal du sørge for, at de er forbundet tæt og sikkert.
Når du håndterer bundkortet, undgå at røre ved metalledere eller stik.
Det er bedst at bære et armbånd til elektrostatisk afladning (ESD), når du håndterer elektroniske komponenter såsom et bundkort, CPU eller hukommelse. Hvis du ikke har et ESD-armbånd, skal du holde dine hænder tørre og først røre ved en metalgenstand for at eliminere statisk elektricitet.
Før installation af bundkortet skal det placeres oven på en antistatisk måtte eller inde i en elektrostatisk afskærmende beholder.
Før du tilslutter eller frakobler strømforsyningskablet fra bundkortet, skal du sørge for, at strømforsyningen er slukket.
Før du tænder for strømmen, skal du sørge for, at strømforsyningens spænding er indstillet i henhold til den lokale spændingsstandard.
Før du bruger produktet, bedes du kontrollere, at alle kabler og strømstik til dine hardwarekomponenter er tilsluttet.
For at forhindre skade på bundkortet må skruer ikke komme i kontakt med bundkortets kredsløb eller dets komponenter.
Sørg for, at der ikke er efterladte skruer eller metaldele placeret på bundkortet eller inde i computerkabinettet.
Placer ikke computersystemet på en ujævn overflade.
Placer ikke computersystemet i et miljø med høj temperatur eller fugt.
Tænding af computerens strøm under installationsprocessen kan føre til skade på systemkomponenter samt fysisk skade på brugeren.
Hvis du er usikker på nogen installationstrin eller har et problem relateret til brugen af produktet, bedes du kontakte en certificeret computertekniker.
Hvis du bruger en adapter, et forlængerkabel eller en stikdåse, skal du sørge for at konsultere installations- og/eller jordingsinstruktionerne.

Produktspecifikationer

CPU	Understøttelse af 7. og 6. generation Intel ® Core ™ i7 processorer/ Intel ® Core ™ i5 processorer/Intel ® Core ™ i3 processorer/ Intel ® Pentium ® processorer/Intel ® Celeron ® processorer i LGA1151-pakken (Gå til GIGABYTE's hjemmeside for den seneste CPU-understøttelsesliste.) L3-cache varierer med CPU
Chipsæt	Intel ® B250 Express Chipsæt
Hukommelse	4 x DDR4 DIMM-sokler, der understøtter op til 64 GB systemhukommelse * På grund af en begrænsning i et 32-bit Windows-operativsystem vil den faktiske hukommelsesstørrelse, der vises, være mindre end størrelsen af den installerede fysiske hukommelse, når der er installeret mere end 4 GB fysisk hukommelse. Dual channel hukommelsesarkitektur Understøttelse af DDR4 2400/2133 MHz hukommelsesmoduler Understøttelse af ECC Un-buffered DIMM 1Rx8/2Rx8 hukommelsesmoduler (fungerer i non-ECC-tilstand) Understøttelse af non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 hukommelsesmoduler Understøttelse af Extreme Memory Profile (XMP) hukommelsesmoduler * For at understøtte 2400 MHz eller XMP hukommelse skal du installere en 7. generations processor. (Gå til GIGABYTE's hjemmeside for de seneste understøttede hukommelseshastigheder og hukommelsesmoduler.)
Indbygget Grafik	Integreret Grafikprocessor-Intel ® HD Graphics understøttelse: 1 x D-Sub-port, der understøtter en maksimal opløsning på 1920x1200@60 Hz 1 x DVI-D-port, der understøtter en maksimal opløsning på 1920x1200@60 Hz * DVI-D-porten understøtter ikke D-Sub-forbindelse via adapter. 1 x HDMI-port, der understøtter en maksimal opløsning på 4096x2160@24 Hz * Understøttelse af HDMI 1.4-version. Understøttelse af op til 3 skærme samtidigt Maksimal delt hukommelse på 1 GB
Lyd	Realtek ® ALC892 codec High Definition Lyd 2/4/5.1/7.1-kanals Understøttelse af S/PDIF Out
LAN	Intel ® GbE LAN-chip (10/100/1000 Mbit)
Udvidelsesslots	1 x PCI Express x16 slot, kører ved x16 (PCIEX16) * For optimal ydelse, hvis der kun skal installeres ét PCI Express grafikkort, skal det installeres i PCIEX16-slotten. 1 x PCI Express x16 slots, kører ved x4 (PCIEX4) 2 x PCI Express x1 slots (Alle PCI Express-slots overholder PCI Express 3.0-standarden.)
Multi-Grafik Teknologi	Understøttelse af AMD Quad-GPU CrossFireX ™ og 2-vejs AMD CrossFire ™ teknologier
Lagergrænseflade	Chipsæt: 1 x M.2-stik (Socket 3, M-nøgle, type 2242/2260/2280/22110 SATA og PCIe x4/x2 SSD-understøttelse) 6 x SATA 6Gb/s stik * Se "Internal Connectors" (Interne Tilslutninger) for installationsanvisninger for M.2- og SATA-stikkene.
USB	Chipsæt: 6 x USB 3.1 Gen 1-porte (4 porte på bagpanelet, 2 porte tilgængelige via de interne USB-headere) 6 x USB 2.0/1.1-porte (2 porte på bagpanelet, 4 porte tilgængelige via de interne USB-headere)
Interne Tilslutninger	1 x 24-pins ATX hovedstrømstik 1 x 8-pins ATX 12V strømstik 1 x M.2 Socket 3-stik 6 x SATA 6Gb/s stik 1 x CPU-blæserheader 3 x systemblæserheadere 1 x frontpanelheader 1 x frontpanel lydheader 1 x S/PDIF Out-header 1 x USB 3.1 Gen 1-header 2 x USB 2.0/1.1 headere 1 x Trusted Platform Module (TPM)-header 1 x seriel port-header 1 x Clear CMOS-jumper
Bagpanel Tilslutninger	1 x PS/2 tastatur/mus-port 1 x D-Sub-port 1 x DVI-D-port 1 x HDMI-port 4 x USB 3.1 Gen 1-porte 2 x USB 2.0/1.1-porte 1 x RJ-45-port 6 x lydstik (Center/Subwoofer-højttalerudgang, Bageste højttalerudgang, Sidehøjttalerudgang, Line In, Line Out, Mic In)
I/O-controller	iTE ® I/O Controller Chip
Hardwareovervågning	Spændingsdetektering Temperaturdetektering Blæserhastighedsdetektering Advarsel om overophedning Advarsel om blæserfejl Blæserhastighedsstyring * Om blæserhastighedsstyringsfunktionen understøttes, afhænger af den køler, du installerer.
BIOS	2 x 64 Mbit flash Anvendelse af licenseret AMI UEFI BIOS Understøttelse af DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikke Funktioner	Understøttelse af APP Center * Tilgængelige applikationer i APP Center kan variere afhængigt af bundkortmodellen. Understøttede funktioner for hver applikation kan også variere afhængigt af bundkortspecifikationerne. 3D OSD @BIOS Ambient LED AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Understøttelse af Q-Flash Understøttelse af Xpress Install
Medfølgende Software	Norton ® Internet Security (OEM-version) Intel ® Optane ™ Memory Ready cFosSpeed
Operativsystem	Understøttelse af Windows 10 64-bit (til 7. generations Intel ® processorer) Understøttelse af Windows 10 64-bit/Windows 8.1 64-bit/Windows 7 32-bit/64-bit (til 6. generations Intel ® processorer) * Venligst download "Windows USB Installation Tool" (Windows USB installationsværktøj) fra GIGABYTE's hjemmeside og installer det, før du installerer Windows 7.
Formfaktor	Micro ATX Formfaktor; 24.4cm x 22.5cm

* GIGABYTE forbeholder sig retten til at foretage ændringer i produktspecifikationerne og produktrelateret information uden forudgående varsel.

Besøg venligst GIGABYTE's hjemmeside for understøttelseslister for CPU, hukommelsesmoduler, SSD'er og M.2-enheder.

Besøg venligst siden "Support\Utility List" på GIGABYTE's hjemmeside for at downloade den seneste version af apps.

Installation af CPU'en

Læs følgende retningslinjer, før du påbegynder installationen af CPU'en:

Sørg for, at bundkortet understøtter CPU'en. (Gå til GIGABYTE's hjemmeside for den seneste CPU-understøttelsesliste.)
Sluk altid computeren, og træk strømkablet ud af stikkontakten, før du installerer CPU'en for at forhindre hardwarebeskadigelse.
Find pin ét på CPU'en. CPU'en kan ikke indsættes, hvis den er forkert orienteret. (Eller du kan finde hakkene på begge sider af CPU'en og justeringsnøglerne på CPU-soklen.)
Påfør et jævnt og tyndt lag kølepasta på CPU'ens overflade.
Tænd ikke computeren, hvis CPU-køleren ikke er installeret, da overophedning og beskadigelse af CPU'en ellers kan forekomme.
Indstil CPU-værtfrekvensen i overensstemmelse med CPU-specifikationerne. Det anbefales ikke, at systembusfrekvensen indstilles ud over hardwarespecifikationerne, da det ikke opfylder standardkravene for periferiudstyr. Hvis du ønsker at indstille frekvensen ud over standardpecifikationerne, skal du gøre det i henhold til dine hardwarespecifikationer, herunder CPU, grafikkort, hukommelse, harddisk osv.

Installation af CPU'en
Find justeringsnøglerne på bundkortets CPU-sokkel og hakkene på CPU'en.

Fjern ikke CPU-soklens dæksel, før du isætter CPU'en. Det kan springe af fra låsemekanismen automatisk under processen med at genaktivere håndtaget, efter du har isat CPU'en.

Installation af hukommelsen

Læs følgende retningslinjer, før du påbegynder installationen af hukommelsen:

Sørg for, at bundkortet understøtter hukommelsen. Det anbefales at bruge hukommelse af samme kapacitet, mærke, hastighed og chips. (Gå til GIGABYTE's hjemmeside for de seneste understøttede hukommelseshastigheder og hukommelsesmoduler.)
Sluk altid computeren, og træk strømkablet ud af stikkontakten, før du installerer hukommelsen for at forhindre hardwarebeskadigelse.
Hukommelsesmoduler har et fejlfrit design. Et hukommelsesmodul kan kun installeres i én retning. Hvis du ikke kan indsætte hukommelsen, skal du skifte retning.

Dual Channel hukommelseskonfiguration
Dette bundkort har fire hukommelsessokler og understøtter Dual Channel Technology. Efter hukommelsen er installeret, vil BIOS automatisk registrere hukommelsens specifikationer og kapacitet. Aktivering af Dual Channel hukommelsestilstand fordobler den originale hukommelsesbåndbredde.

Besøg venligst GIGABYTE's hjemmeside for detaljer om hardwareinstallation.

De fire hukommelsessokler er opdelt i to kanaler, og hver kanal har to hukommelsessokler som følger:
Channel A: DDR4_2, DDR4_4
Channel B: DDR4_1, DDR4_3
Tabel over Dual Channel hukommelseskonfigurationer:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 moduler	- -	DS/SS	- -	DS/SS
2 moduler	DS/SS	- -	DS/SS	- -
4 moduler	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Enkeltsidet, DS=Dobbeltsidet, "- -"=Ingen hukommelse)

På grund af CPU-begrænsninger skal du læse følgende retningslinjer, før du installerer hukommelsen i Dual Channel-tilstand.

Dual Channel-tilstand kan ikke aktiveres, hvis der kun er installeret ét hukommelsesmodul.
Når Dual Channel-tilstand aktiveres med to eller fire hukommelsesmoduler, anbefales det at bruge hukommelse af samme kapacitet, mærke, hastighed og chips.

Installation af et udvidelseskort

Læs følgende retningslinjer, før du påbegynder installationen af et udvidelseskort:

Sørg for, at bundkortet understøtter udvidelseskortet. Læs omhyggeligt manualen, der fulgte med dit udvidelseskort.
Sluk altid computeren, og træk strømkablet ud af stikkontakten, før du installerer et udvidelseskort for at forhindre hardwarebeskadigelse.

Tilslutninger på bagpanelet

USB 2.0/1.1-port
USB-porten understøtter USB 2.0/1.1-specifikationen. Brug denne port til USB-enheder.
PS/2 Tastatur-/museport
Brug denne port til at tilslutte en PS/2-mus eller et tastatur.
D-Sub-port
D-Sub-porten understøtter en 15-bens D-Sub-konnektor og understøtter en maksimal opløsning på 1920x1200@60 Hz
(de faktiske understøttede opløsninger afhænger af den anvendte skærm). Tilslut en skærm, der understøtter D-Sub-forbindelse, til denne port.
DVI-D-port (Bemærk)
DVI-D-porten overholder DVI-D-specifikationen og understøtter en maksimal opløsning på 1920x1200@60 Hz
(de faktiske understøttede opløsninger afhænger af den anvendte skærm). Tilslut en skærm, der understøtter DVI-D-forbindelse, til denne port.
HDMI-port

HDMI-porten er HDCP-kompatibel og understøtter Dolby TrueHD og DTS HD Master Audio-formater. Den understøtter også op til 192 KHz/16bit 8-kanals LPCM lydudgang. Du kan bruge denne port til at tilslutte din HDMI-understøttede skærm. Den maksimalt understøttede opløsning er 4096x2160@24 Hz, men de faktiske understøttede opløsninger afhænger af den anvendte skærm.

For at opsætte en tredobbelt skærmkonfiguration skal du først installere bundkortdriverne i operativ-systemet.
Efter installation af HDMI-enheden skal du sørge for at indstille standardafspilningsenheden til HDMI. (Elementnavnet kan variere afhængigt af dit operativsystem.)

USB 3.1 Gen 1-port
USB 3.1 Gen 1-porten understøtter USB 3.1 Gen 1-specifikationen og er kompatibel med USB 2.0-specifikationen. Brug denne port til USB-enheder.

RJ-45 LAN-port
Gigabit Ethernet LAN-porten giver internetforbindelse med en datahastighed på op til 1 Gbps. Følgende beskriver status for LAN-portens LED'er.

Status	Beskrivelse	Status	Beskrivelse
Orange	1 Gbps datahastighed	Blinker	Datatransmission eller -modtagelse finder sted
Grøn	100 Mbps datahastighed	Tændt	Ingen datatransmission eller -modtagelse finder sted
Slukket	10 Mbps datahastighed

Center-/subwoofer-højttalerudgang (Orange)
Brug dette lydstik til at tilslutte center-/subwoofer-højttalere i en 5.1/7.1-kanals lydkonfiguration.
Bageste højttalerudgang (Sort)
Dette stik kan bruges til at tilslutte baghøjttalere i en 4/5.1/7.1-kanals lydkonfiguration.
Sidehøjttalerudgang (Grå)
Brug dette lydstik til at tilslutte sidehøjttalere i en 7.1-kanals lydkonfiguration.
Line In (Blå)
Line in-stikket. Brug dette lydstik til line in-enheder såsom et optisk drev, walkman osv.
Line Out (Grøn)
Line out-stikket. Brug dette lydstik til hovedtelefoner eller 2-kanals højttalere. Dette stik kan bruges til at tilslutte fronthøjttalere i en 4/5.1/7.1-kanals lydkonfiguration.
Mic In (Lyserød)
Mic in-stikket.

Besøg venligst GIGABYTE's hjemmeside for mere softwareinformation.

Når du fjerner kablet, der er tilsluttet en bagpanelkonnektor, skal du først fjerne kablet fra din enhed og derefter fjerne det fra bundkortet.
Når du fjerner kablet, skal du trække det lige ud fra konnektoren. Vrik det ikke fra side til side for at forhindre en elektrisk kortslutning inde i kabelkonnektoren.

(Bemærk)
DVI-D-porten understøtter ikke D-Sub-forbindelse via adapter.

Interne Stik

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2/3
SATA3 0/1/2/3/4/5
M2Q_32G
F_PANEL
F_AUDIO

SPDIF_O
F_USB30
F_USB1/F_USB2
COM
TPM
CLR_CMOS
BAT

Læs følgende retningslinjer, før du tilslutter eksterne enheder:

Sørg først for, at dine enheder er kompatible med de stik, du ønsker at tilslutte.
Før du installerer enhederne, skal du sørge for at slukke enhederne og din computer. Tag netledningen ud af stikkontakten for at forhindre skade på enhederne.
Efter installation af enheden og før du tænder computeren, skal du sørge for, at enhedskablet er sikkert fastgjort til stikket på bundkortet.

1/2) ATX_12V_2X4/ATX (2x4 12V strømstik og 2x12 hovedstrømstik)
Ved brug af strømstikket kan strømforsyningen levere tilstrækkelig stabil strøm til alle komponenterne på bundkortet. Før du tilslutter strømstikket, skal du først sørge for, at strømforsyningen er slukket, og at alle enheder er korrekt installeret. Strømstikket har et idiotsikkert design. Tilslut strømkablet til strømstikket i den korrekte retning. 12V strømstikket leverer primært strøm til CPU'en. Hvis 12V strømstikket ikke er tilsluttet, vil computeren ikke starte.

For at opfylde udvidelseskrav anbefales det at bruge en strømforsyning, der kan modstå højt strømforbrug (500W eller højere). Hvis der bruges en strømforsyning, der ikke leverer den nødvendige strøm, kan resultatet føre til et ustabilt eller ikke-startbart system.

Ben-nr.	Definition	Ben-nr.	Definition
1	GND (Kun for 2x4-benet 12V)	5	+12V (Kun for 2x4-benet 12V)
2	GND (Kun for 2x4-benet 12V)	6	+12V (Kun for 2x4-benet 12V)
3	GND	7	+12V
4	GND	8	+12V

Ben-nr.	Definition	Ben-nr.	Definition
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (blød tænd/sluk)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (standby +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kun for 2x12-benet ATX)	23	+5V (Kun for 2x12-benet ATX)
12	3.3V (Kun for 2x12-benet ATX)	24	GND (Kun for 2x12-benet ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (Blæserstik)
Alle blæserstik på dette bundkort er 4-benede. De fleste blæserstik har et idiotsikkert indsætningsdesign. Når du tilslutter et blæserkabel, skal du sørge for at tilslutte det i den korrekte retning (den sorte ledning er jordledningen). Hastighedskontrolfunktionen kræver brug af en blæser med blæserhastighedsregulering. For optimal varmeafledning anbefales det at installere en systemblæser inde i kabinettet.

Ben-nr.	Definition
1	GND
2	Spændingshastighedsregulering
3	Sense
4	PWM-hastighedsregulering

Sørg for at tilslutte blæserkabler til blæserstikkene for at forhindre, at din CPU og dit system overophedes. Overophedning kan resultere i skade på CPU'en, eller systemet kan hænge.
Disse blæserstik er ikke konfigurations-jumperblokke. Anbring ikke en jumperhætte på stikkene.

SATA3 0/1/2/3/4/5 (SATA 6Gb/s Stik)
SATA-stikkene overholder SATA 6Gb/s standarden og er kompatible med SATA 3Gb/s og SATA 1.5Gb/s standarden. Hvert SATA-stik understøtter en enkelt SATA-enhed.

Ben-nr. Definition

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

For at aktivere hot-plugging for SATA-portene henvises til kapitlet "BIOS Setup" (BIOS-opsætning), "Peripherals\SATA And RST Configuration" (Periferiudstyr\SATA- og RST-konfiguration), for mere information.

M2Q_32G (M.2 Socket 3 Stik)
M.2-stikket understøtter M.2 SATA SSD'er og M.2 PCIe SSD'er.

Følg trinene nedenfor for korrekt at installere en M.2 SSD i M.2-stikket.
1. Brug en skruetrækker til at løsne skruen og møtrikken fra bundkortet. Find det passende monteringshul til den M.2 SSD, der skal installeres, og skru derefter møtrikken i først.
2. Skub M.2 SSD'en ind i stikket i en vinkel.
3. Tryk M.2 SSD'en ned, og fastgør den derefter med skruen.

  Vælg det rigtige hul til den M.2 SSD, der skal installeres, og fastgør skruen og møtrikken igen.

Installationsbemærkninger for M2Q_32G- og SATA-stikkene:
På grund af det begrænsede antal baner, der leveres af Chipsættet, kan tilgængeligheden af SATA-stikkene påvirkes af typen af enheder, der er installeret i M2Q_32G-stikket. M2Q_32G-stikket deler båndbredde med SATA3 5-stikket. Se følgende tabel for detaljer.

Type M.2 SSD/Stik	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Ingen M.2 SSD installeret

: Tilgængelig,
: Ikke tilgængelig

F_PANEL (Frontpanelstik)
Tilslut tænd/sluk-knappen, nulstillingsknappen, højttaleren, kabinetåbningskontakten/-sensoren og systemstatusindikatoren på kabinettet til dette stik i henhold til ben-tildelingerne nedenfor. Bemærk de positive og negative ben, før du tilslutter kablerne.

PLED/PWR_LED (Strømindikator-LED, Gul/Lilla):
Tilsluttes strømstatusindikatoren på kabinettets frontpanel. LED'en lyser, når systemet kører. LED'en er slukket, når systemet er i S3/S4 dvaletilstand eller slukket (S5).

Systemstatus-LED

S0 Til

S3/S4/S5 Fra

PW (Tænd/sluk-knap, Rød): Tilsluttes tænd/sluk-knappen på kabinettets frontpanel. Du kan konfigurere måden at slukke dit system på ved hjælp af tænd/sluk-knappen (se kapitlet "BIOS Setup" (BIOS-opsætning), "Power" (Strøm), for mere information).
SPEAK (Højttaler, Orange): Tilsluttes højttaleren på kabinettets frontpanel. Systemet rapporterer systemstartstatus ved at udsende en bipkode. Et enkelt kort bip vil høres, hvis der ikke registreres noget problem ved systemstart.

HD (Harddiskaktivitets-LED, Blå): Tilsluttes harddiskaktivitets-LED'en på kabinettets frontpanel. LED'en lyser, når harddisken læser eller skriver data.
RES (Nulstillingsknap, Grøn): Tilsluttes nulstillingsknappen på kabinettets frontpanel. Tryk på nulstillingsknappen for at genstarte computeren, hvis computeren fryser og ikke kan udføre en normal genstart.
CI (Kabinetåbningsstik, Grå): Tilsluttes kabinetåbningskontakten/-sensoren på kabinettet, som kan registrere, om kabinetsdækslet er blevet fjernet. Denne funktion kræver et kabinet med en kabinetåbningskontakt/-sensor.
NC (Orange): No Connection (Ingen forbindelse).

Frontpaneldesignet kan variere afhængigt af kabinettet. Et frontpanelmodul består hovedsageligt af strømafbryder, nulstillingsafbryder, strøm-LED, harddiskaktivitets-LED, højttaler m.m. Når du forbinder dit kabinetts frontpanelmodul til denne header, skal du sikre, at ledningstildelingerne og pin-tildelingerne er matchet korrekt.

F_AUDIO (Frontpanel lyd-header)
Frontpanelets lyd-header understøtter Intel High Definition audio (HD) og AC'97 lyd. Du kan tilslutte dit kabinets frontpanel lydmodul til denne header. Sørg for, at ledningstildelingerne på modultilslutningen stemmer overens med pin-tildelingerne på bundkortets header. Forkert tilslutning mellem modultilslutningen og bundkortets header vil gøre enheden ude af stand til at fungere eller endda beskadige den.

Til HD-frontpanel-lyd:

Pin nr. Definition

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 No Pin

9 LINE2_L

10 Sense

Til AC'97-frontpanel-lyd:

Pin nr. Definition

1 MIC

2 GND

3 MIC Power

4 NC

5 Line Out (R)

6 NC

7 NC

8 No Pin

9 Line Out (L)

10 NC
- Frontpanelets lyd-header understøtter HD-lyd som standard.
- Lydsignaler vil være til stede på både front- og bagpanelets lydforbindelser samtidigt.
- Nogle kabinetter leveres med et frontpanel lydmodul, der har separate stik på hver ledning i stedet for et enkelt stik. For information om tilslutning af frontpanel lydmodulet, der har forskellige ledningstildelinger, bedes du kontakte kabinetproducenten.

SPDIF_O (S/PDIF Udgangs-header)
Denne header understøtter digital S/PDIF udgang og forbinder et S/PDIF digitalt lydkabel (leveres med udvidelseskort) for digital lydudgang fra dit bundkort til visse udvidelseskort som grafikkort og lydkort. For eksempel kan nogle grafikkort kræve, at du bruger et S/PDIF digitalt lydkabel for digital lydudgang fra dit bundkort til dit grafikkort, hvis du ønsker at tilslutte en HDMI-skærm til grafikkortet og samtidig have digital lydudgang fra HDMI-skærmen. For information om tilslutning af S/PDIF digitale lydkabel, læs venligst manualen til dit udvidelseskort omhyggeligt.

Pin nr. Definition

1 SPDIFO

2 GND

F_USB30 (USB 3.1 Gen 1 Header)
Headeren er i overensstemmelse med USB 3.1 Gen 1 og USB 2.0 specifikationen og kan levere to USB-porte. For køb af det valgfri 3,5" frontpanel, der leverer to USB 3.1 Gen 1-porte, bedes du kontakte den lokale forhandler.

Pin nr.	Definition	Pin nr.	Definition
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+ F
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

Inden USB-beslaget installeres, skal du sørge for at slukke din computer og trække strømkablet ud af stikkontakten for at forhindre beskadigelse af USB-beslaget.

F_USB1/F_USB2 (USB 2.0/1.1 Headers)
Headers er i overensstemmelse med USB 2.0/1.1 specifikationen. Hver USB-header kan levere to USB-porte via et valgfrit USB-beslag. For køb af det valgfri USB-beslag, bedes du kontakte den lokale forhandler.

Pin nr. Definition Pin nr. Definition

1 Power (5V) 6 USB DY+

2 Power (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 No Pin

5 USB DX+ 10 NC

Tilslut ikke IEEE 1394-beslagets (2x5-ben) kabel til USB 2.0/1.1-headeren.
Inden USB-beslaget installeres, skal du sørge for at slukke din computer og trække strømkablet ud af stikkontakten for at forhindre beskadigelse af USB-beslaget.

COM (Seriel Port-header)
COM-headeren kan levere én seriel port via et valgfrit COM-portkabel. For køb af det valgfri COM-portkabel, bedes du kontakte den lokale forhandler.

Pin nr. Definition Pin nr. Definition

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 No Pin

TPM (Trusted Platform Module Header)
Du kan tilslutte et TPM (Trusted Platform Module) til denne header.

Pin nr.	Definition	Pin nr.	Definition
1	LCLK	11	LAD0
2	GND	12	GND S
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3 S	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Nulstil CMOS-jumper)
Brug denne jumper til at rydde BIOS-konfigurationen og nulstille CMOS-værdierne til fabriksindstillingerne. For at rydde CMOS-værdierne skal du bruge en metalgenstand som en skruetrækker til at røre de to pins i et par sekunder.

	Åben: Normal
	Kortsluttet: Ryd CMOS-værdier

Sluk altid din computer, og træk strømkablet ud af stikkontakten, før du rydder CMOS-værdierne.
Efter systemgenstart, gå til BIOS Setup for at indlæse fabriksindstillinger (vælg "Load Optimized Defaults" (Indlæs optimerede standardindstillinger)) eller konfigurer BIOS-indstillingerne manuelt (se Kapitel "BIOS Setup" (BIOS-opsætning) for BIOS-konfigurationer).

BAT (Batteri)
Batteriet leverer strøm til at opretholde værdierne (såsom BIOS-konfigurationer, dato- og tidsinformation) i CMOS, når computeren er slukket. Udskift batteriet, når batterispændingen falder til et lavt niveau, ellers kan CMOS-værdierne være unøjagtige eller gå tabt.
Du kan rydde CMOS-værdierne ved at fjerne batteriet:
1. Sluk din computer, og træk strømkablet ud.
2. Fjern forsigtigt batteriet fra batteriholderen, og vent et minut. (Eller brug en metalgenstand som en skruetrækker til at røre batteriholderens positive og negative terminaler og kortslutte dem i 5 sekunder.)
3. Udskift batteriet.
4. Sæt strømkablet i, og genstart din computer.

Sluk altid din computer, og træk strømkablet ud, før du udskifter batteriet.
Udskift batteriet med et tilsvarende. Fare for eksplosion, hvis batteriet udskiftes med en forkert model.
Kontakt købsstedet eller den lokale forhandler, hvis du ikke selv kan udskifte batteriet, eller hvis du er usikker på batterimodellen.
Bemærk batteriets orientering af den positive side (+) og den negative side (-), når du installerer batteriet (den positive side skal vende opad).
Brugte batterier skal håndteres i overensstemmelse med lokale miljøbestemmelser.

BIOS Setup

BIOS (Basic Input and Output System) registrerer systemets hardwareparametre i CMOS på bundkortet. Dens primære funktioner omfatter udførelse af Power-On Self-Test (POST) under systemopstart, lagring af systemparametre og indlæsning af operativsystem, mv. BIOS inkluderer et BIOS Setup-program, der giver brugeren mulighed for at ændre grundlæggende systemkonfigurationsindstillinger eller aktivere visse systemfunktioner. Når strømmen er slukket, forsyner batteriet på bundkortet CMOS med den nødvendige strøm for at bevare konfigurationsværdierne i CMOS. For at få adgang til BIOS Setup-programmet, tryk på <Delete>-tasten under POST, når strømmen tændes. For at opgradere BIOS, brug enten GIGABYTE Q-Flash eller @BIOS-værktøjet.

Q-Flash giver brugeren mulighed for hurtigt og nemt at opgradere eller sikkerhedskopiere BIOS uden at indlæse operativsystemet.
@BIOS er et Windows-baseret værktøj, der søger og downloader den seneste version af BIOS fra internettet og opdaterer BIOS.

Da BIOS-flashning potentielt er risikabelt, hvis du ikke oplever problemer med den nuværende version af BIOS, anbefales det, at du ikke flasher BIOS. Hvis du flasher BIOS, gør det da med forsigtighed. Utilstrækkelig BIOS-flashning kan resultere i systemfejl.
Det anbefales, at du ikke ændrer standardindstillingerne (medmindre det er nødvendigt) for at forhindre systemustabilitet eller andre uventede resultater. Utilstrækkelig ændring af indstillingerne kan resultere i, at systemet ikke kan starte. Hvis dette sker, prøv at rydde CMOS-værdierne og nulstille bundkortet til standardværdierne. (Se afsnittet "Load Optimized Defaults" (Indlæs optimerede standardindstillinger) i dette kapitel eller introduktionerne til batteriet/clear CMOS-jumperen for, hvordan du rydder CMOS-værdierne.)

Opstartsskærm

Følgende opstarts-logo-skærm vil blive vist, når computeren starter. (Eksempel BIOS-version: F1a)

Der er to forskellige BIOS-tilstande som følger, og du kan bruge <F2>-tasten til at skifte mellem de to tilstande. Classic Setup-tilstanden giver detaljerede BIOS-indstillinger. Du kan trykke på piletasterne på dit tastatur for at flytte dig mellem elementerne og trykke på <Enter> for at acceptere eller åbne en under-menu. Eller du kan bruge musen til at vælge det ønskede element. Easy Mode giver brugerne mulighed for hurtigt at se deres aktuelle systeminformation eller foretage justeringer for optimal ydeevne. I Easy Mode kan du bruge musen til at navigere gennem konfigurationselementer.

Når systemet ikke er stabilt som normalt, skal du vælge elementet "Load Optimized Defaults" (Indlæs optimerede standardindstillinger) for at nulstille dit system til standardindstillingerne.
De BIOS Setup-menuer, der er beskrevet i dette kapitel, er kun til reference og kan variere afhængigt af BIOS-versionen.

M.I.T.

M.I.T.
Om systemet vil fungere stabilt med de overclock/overspændingsindstillinger, du har foretaget, afhænger af dine overordnede systemkonfigurationer. Ukorrekt overclocking/overspænding kan resultere i skade på CPU, chipset eller hukommelse og reducere disse komponenters levetid. Denne side er kun for avancerede brugere, og vi anbefaler, at du ikke ændrer standardindstillingerne for at forhindre systemustabilitet eller andre uventede resultater. (Uhensigtsmæssig ændring af indstillingerne kan resultere i, at systemet ikke kan starte. Hvis dette sker, skal du slette CMOS-værdierne og nulstille bundkortet til standardværdierne.)

Avancerede Frekvensindstillinger
Host Clock Value
Viser den aktuelle Host Clock-frekvens.
Graphics Slice Ratio ^(Bemærk)
Tillader dig at indstille Graphics Slice Ratio.
Graphics UnSlice Ratio ^(Bemærk)
Tillader dig at indstille Graphics UnSlice Ratio.
CPU Clock Ratio
Tillader dig at ændre clock-forholdet for den installerede CPU. Det justerbare område afhænger af den installerede CPU.
CPU Frequency
Viser den aktuelle CPU-driftsfrekvens.
Avancerede CPU Core-indstillinger
CPU Clock Ratio, CPU Frequency
Indstillingerne ovenfor er synkrone med dem under de samme punkter i menuen Avancerede Frekvensindstillinger.
AVX Offset ^(Bemærk)
AVX offset er den negative forskydning af AVX ratio.
Uncore Ratio
Tillader dig at indstille CPU Uncore ratio. Det justerbare område afhænger af den anvendte CPU.
Uncore Frequency
Viser den aktuelle CPU Uncore-frekvens.
CPU Flex Ratio Override
Aktiverer eller deaktiverer CPU Flex Ratio. Det maksimale CPU clock-forhold vil være baseret på værdien af CPU Flex Ratio Settings, hvis CPU Clock Ratio er indstillet til Auto. (Standard: Deaktiveret)
CPU Flex Ratio Settings
Tillader dig at indstille CPU Flex Ratio. Det justerbare område kan variere afhængigt af CPU'en.
Intel(R) Turbo Boost Technology (Bemærk)
Tillader dig at bestemme, om Intel ® CPU Turbo Boost-teknologien skal aktiveres. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
Turbo Ratio ^(Bemærk)
Tillader dig at indstille CPU Turbo ratios for forskellige antal aktive kerner. Auto indstiller CPU Turbo ratios i henhold til CPU-specifikationerne. (Standard: Auto)
Power Limit TDP (Watts) / Power Limit Time
Tillader dig at indstille strømgrænsen for CPU Turbo-tilstand og hvor lang tid det tager at operere ved den specificerede strømgrænse. Hvis den specificerede værdi overskrides, vil CPU'en automatisk reducere kernefrekvensen for at reducere strømmen. Auto indstiller den nuværende grænse i henhold til CPU-specifikationerne. (Standard: Auto)
Core Current Limit (Amps)
Tillader dig at indstille en strømgrænse for CPU Turbo-tilstand. Når CPU-strømmen overstiger den specificerede strømgrænse, vil CPU'en automatisk reducere kernefrekvensen for at reducere strømmen. Auto indstiller strømgrænsen i henhold til CPU-specifikationerne. (Standard: Auto)
No. of CPU Cores Enabled^(Bemærk)
Tillader dig at vælge antallet af CPU-kerner, der skal aktiveres i en Intel ® multi-core CPU (antallet af CPU-kerner kan variere afhængigt af CPU'en). Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
Hyper-Threading Technology^(Bemærk)
Tillader dig at bestemme, om multi-threading-teknologi skal aktiveres, når du bruger en Intel, der understøtter denne funktion. Denne funktion virker kun for operativsystemer, der understøtter multi-processor-tilstand.
Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
Intel(R) Speed Shift Technology (Intel ® Speed Shift Technology)
Aktiverer eller deaktiverer Intel ® Speed Shift Technology. Aktivering af denne funktion tillader processoren at øge sin driftsfrekvens hurtigere og forbedrer derefter systemets respons. (Standard: Deaktiveret)
CPU Enhanced Halt (C1E) ^(Bemærk)
Aktiverer eller deaktiverer Intel ® CPU Enhanced Halt (C1E)-funktionen, en CPU-strømbesparende funktion i systemets pausetilstand. Når aktiveret, vil CPU-kernefrekvensen og -spændingen blive reduceret under systemets pausetilstand for at mindske strømforbruget. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
C3 State Support ^(Bemærk)
Tillader dig at bestemme, om CPU'en skal gå i C3-tilstand i systemets pausetilstand. Når aktiveret, vil CPU-kernefrekvensen og -spændingen blive reduceret under systemets pausetilstand for at mindske strømforbruget.
C3-tilstanden er en mere forbedret strømbesparende tilstand end C1. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
C6/C7 State Support ^{(Bemærk 1)}
Tillader dig at bestemme, om CPU'en skal gå i C6/C7-tilstand i systemets pausetilstand. Når aktiveret, vil CPU-kernefrekvensen og -spændingen blive reduceret under systemets pausetilstand for at mindske strømforbruget.
C6/C7-tilstanden er en mere forbedret strømbesparende tilstand end C3. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
C8 State Support ^{(Bemærk 1)}
Tillader dig at bestemme, om CPU'en skal gå i C8-tilstand i systemets pausetilstand. Når aktiveret, vil CPU-kernefrekvensen og -spændingen blive reduceret under systemets pausetilstand for at mindske strømforbruget. C8-tilstanden er en mere forbedret strømbesparende tilstand end C6/C7. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
Package C State Limit^{(Bemærk 1)}
Tillader dig at specificere C-state-grænsen for processoren. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
CPU Thermal Monitor^{(Bemærk 1)}
Aktiverer eller deaktiverer Intel ® Thermal Monitor-funktionen, en CPU-overophedningsbeskyttelsesfunktion. Når aktiveret, vil CPU-kernefrekvensen og -spændingen blive reduceret, når CPU'en er overophedet. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
CPU EIST Function ^{(Bemærk 1)}
Aktiverer eller deaktiverer Enhanced Intel ® Speed Step Technology (EIST). Afhængigt af CPU-belastning kan Intel EIST-teknologien dynamisk og effektivt sænke CPU-spændingen og kernefrekvensen for at mindske gennemsnitligt strømforbrug og varmeproduktion. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
Voltage Optimization
Tillader dig at bestemme, om spændingsoptimering skal aktiveres for at reducere strømforbruget. (Standard: Deaktiveret)
RSR Tillader dig at bestemme, om CPU turbo ratio automatisk skal sænkes, hvis CPU-spændingen/temperaturen er for høj. (Standard: Aktiveret)
Hardware Prefetcher
Tillader dig at bestemme, om hardware prefetcher skal aktiveres for at hente data og instruktioner fra hukommelsen ind i cachen. (Standard: Aktiveret)
Adjacent Cache Line Prefetch
Tillader dig at bestemme, om den tilstødende cache line prefetch-mekanisme skal aktiveres, hvilket lader processoren hente den anmodede cache-linje samt den efterfølgende cache-linje. (Standard: Aktiveret)
Extreme Memory Profile (X.M.P.) ^{(Bemærk 2)}
Tillader BIOS at læse SPD-data på XMP-hukommelsesmodulet/modulerne for at forbedre hukommelsesydelsen, når aktiveret.
Disabled (Deaktiveret) Deaktiverer denne funktion. (Standard)
Profile1 (Profil 1) Bruger indstillingerne for Profil 1.
Profile2 (Profil 2) (Bemærk 2) Bruger indstillingerne for Profil 2.
System Memory Multiplier
Tillader dig at indstille systemets hukommelsesmultiplikator. Auto indstiller hukommelsesmultiplikator i henhold til hukommelsens SPD-data. (Standard: Auto)
Memory Odd Ratio (100/133 or 200/266)
Aktiveret tillader Qclk at køre i ulige frekvens. (Standard: Auto)
Memory Frequency (MHz)
Den første hukommelsesfrekvensværdi er den normale driftsfrekvens for den anvendte hukommelse; den anden er den hukommelsesfrekvens, der automatisk justeres i henhold til System Memory Multiplier-indstillingerne.

Avancerede Hukommelsesindstillinger
Extreme Memory Profile (X.M.P.) (Bemærk ), System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(Mhz)
Indstillingerne ovenfor er synkrone med dem under de samme punkter i menuen Avancerede Frekvensindstillinger.
Memory Boot Mode ^(Bemærk)
Tilbyder metoder til hukommelsesdetektion og -træning.

Auto	Lader BIOS automatisk konfigurere denne indstilling. (Standard)
Normal	BIOS udfører automatisk hukommelsestræning. Bemærk venligst, at hvis systemet bliver ustabilt eller ikke kan starte, skal du prøve at slette CMOS-værdierne og nulstille bundkortet til standardværdierne. (Se introduktionerne til batteriet/clear CMOS-jumperen for at finde ud af, hvordan man sletter CMOS-værdierne.)
Enable Fast Boot	Springer hukommelsesdetektion og -træning over under visse specifikke kriterier for hurtigere hukommelsesopstart.
Disable Fast Boot	Registrerer og træner hukommelse ved hver eneste opstart.

Indstillinger for Hukommelsesforbedring
Giver flere indstillinger for hukommelsespræstationsforbedring: Normal (grundlæggende ydeevne), Relax OC, Forbedret Stabilitet og Forbedret Ydeevne. (Standard: Normal)
Hukommelsestimingtilstand
Manual (Manuel) og Advanced Manual (Avanceret Manuel) gør det muligt at konfigurere Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving og hukommelsestiming-indstillingerne nedenfor. Muligheder er: Auto (Automatisk) (standard), Manual (Manuel), Advanced Manual (Avanceret Manuel).
Profil DDR-spænding
Når et ikke-XMP-hukommelsesmodul anvendes, eller Extreme Memory Profile (X.M.P.) er indstillet til Disabled (Deaktiveret), vises værdien i henhold til din hukommelsesspecifikation. Når Extreme Memory Profile (X.M.P.) er indstillet til Profile1 eller Profile2, vises værdien i henhold til SPD-dataene på XMP-hukommelsen.
Hukommelsesmultiplikator-tweaker
Giver forskellige niveauer af automatisk hukommelsesjustering. (Standard: Auto (Automatisk))
Kanal-interleaving
Aktiverer eller deaktiverer hukommelseskanal-interleaving. Enabled (Aktiveret) gør det muligt for systemet at få adgang til forskellige hukommelseskanaler samtidigt for at øge hukommelsesydelsen og stabiliteten. Auto (Automatisk) lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto (Automatisk))
Rank Interleaving
Aktiverer eller deaktiverer hukommelsesrank-interleaving. Enabled (Aktiveret) gør det muligt for systemet at få adgang til forskellige ranks af hukommelsen samtidigt for at øge hukommelsesydelsen og stabiliteten. Auto (Automatisk) lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto (Automatisk))

Kanal A/B Hukommelsesundertimings
Denne undermenu giver hukommelsestiming-indstillinger for hver hukommelseskanal. De respektive timingindstillingsskærme kan kun konfigureres, når Hukommelsestimingtilstand er indstillet til Manual (Manuel) eller Advanced Manual (Avanceret Manuel). Bemærk: Dit system kan blive ustabilt eller undlade at starte efter ændringer i hukommelsestilpasningerne. Hvis dette sker, bedes du nulstille bundkortet til standardværdier ved at indlæse optimerede standardindstillinger eller rydde CMOS-værdierne.

Avancerede Spændingsindstillinger

Avancerede Strømindstillinger
CPU Vcore Loadline Calibration
Gør det muligt at konfigurere Load-Line Calibration for CPU Vcore-spændingen. Valg af et højere niveau holder CPU Vcore-spændingen mere konsistent med det, der er indstillet i BIOS under kraftig belastning. Auto (Automatisk) lader BIOS automatisk konfigurere denne indstilling og indstiller spændingen i henhold til Intels specifikationer. (Standard: Auto (Automatisk))
VAXG Loadline Calibration
Gør det muligt at konfigurere Load-Line Calibration for CPU VAXG-spændingen. Valg af et højere niveau holder CPU VAXG-spændingen mere konsistent med det, der er indstillet i BIOS under kraftig belastning. Auto (Automatisk) lader BIOS automatisk konfigurere denne indstilling og indstiller spændingen i henhold til Intels specifikationer. (Standard: Auto (Automatisk))

CPU Core Spændingskontrol
Denne sektion giver muligheder for CPU-spændingskontrol.

Chipset Spændingskontrol
Denne sektion giver muligheder for Chipset-spændingskontrol.

DRAM Spændingskontrol
Denne sektion giver muligheder for hukommelsesspændingskontrol.

PC Helsetilstand
Nulstil Status for Åbent Kabinet

Disabled (Deaktiveret)	Bevarer eller rydder registreringen af tidligere kabinetindbrudsstatus. (Standard)
Enabled (Aktiveret)	Rydder registreringen af tidligere kabinetindbrudsstatus, og feltet Case Open vil vise "No" (Nej) ved næste opstart.

Kabinet Åbent
Viser detektionstilstanden for kabinetindbrudsdetektionsenheden, der er tilsluttet bundkortets CI-header. Hvis systemkabinettets dæksel fjernes, vil dette felt vise "Yes" (Ja), ellers vil det vise "No" (Nej). For at rydde registreringen af kabinetindbrudsstatus skal du indstille Reset Case Open Status til Enabled (Aktiveret), gemme indstillingerne til CMOS og derefter genstarte dit system.
CPU Vcore/CPU VCCSA/DRAM Kanal A/B Spænding/+3.3V/+5V/+12V/CPU VAXG
Viser de aktuelle systemspændinger.

Diverse Indstillinger
Maksimal Linkhastighed
Gør det muligt at indstille driftstilstanden for PCI Express-slots til Gen 1, Gen 2 eller Gen 3. Den faktiske driftstilstand er underlagt hardwarespecifikationen for hver slot. Auto (Automatisk) lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto (Automatisk))
3DMark01 Forbedring
Gør det muligt at afgøre, om ældre benchmark-ydeevne skal forbedres. (Standard: Disabled (Deaktiveret))

Smart Fan 5 Indstillinger
Overvåg
Gør det muligt at vælge et mål at overvåge og foretage yderligere justering. (Standard: CPU FAN)
Blæserhastighedskontrol
Gør det muligt at afgøre, om blæserhastighedskontrolfunktionen skal aktiveres og blæserhastigheden justeres.

Normal (Normal)	Gør det muligt for blæseren at køre med forskellige hastigheder alt efter temperaturen. Du kan justere blæserhastigheden med System Information Viewer baseret på dine systemkrav. (Standard)
Silent (Stille)	Gør det muligt for blæseren at køre ved lave hastigheder.
Manual (Manuel)	Gør det muligt at styre blæserhastigheden i kurvegrafen.
Full Speed (Fuld Hastighed)	Gør det muligt for blæseren at køre ved fuld hastighed.

Blæserkontrol Brug Temperaturinput
Gør det muligt at vælge referencetemperaturen for blæserhastighedskontrol.
Temperaturinterval
Gør det muligt at vælge temperaturintervallet for blæserhastighedsændring.
Blæserkontroltilstand

Auto (Automatisk)	Lader BIOS automatisk registrere typen af installeret blæser og indstiller den optimale kontroltilstand. (Standard)
Voltage (Spænding)	Voltage-tilstand anbefales til en 3-benet blæser.
PWM	PWM-tilstand anbefales til en 4-benet blæser.

Temperatur
Viser den aktuelle temperatur for det valgte målområde.
Blæserhastighed
Viser aktuelle blæserhastigheder.
Temperaturadvarselskontrol
Indstiller advarselsgrænsen for temperatur. Når temperaturen overskrider grænsen, vil BIOS udsende en advarselslyd. Muligheder er: Disabled (Deaktiveret) (standard), 60° C/140° F, 70° C/158° F, 80° C/176° F, 90° C/194° F.
Blæserfejl-advarsel
Gør det muligt for systemet at udsende en advarselslyd, hvis blæseren ikke er tilsluttet eller fejler. Kontroller blæserens tilstand eller blæserforbindelsen, når dette sker. (Standard: Disabled (Deaktiveret))

^(Bemærk)
Dette element er kun til stede, når du installerer en CPU, der understøtter denne funktion. For mere information om Intel ® CPU'ers unikke funktioner, besøg venligst Intels hjemmeside.
^{(Bemærk 1)}
Dette element er kun til stede, når du installerer en CPU, der understøtter denne funktion. For mere information om Intel ® CPU'ers unikke funktioner, besøg venligst Intels hjemmeside.
^{(Bemærk 2)}
Dette element er kun til stede, når du installerer en CPU og et hukommelsesmodul, der understøtter denne funktion.

System

System
Denne sektion giver information om din bundkortmodel og BIOS-version. Du kan også vælge standardsproget, der bruges af BIOS, og manuelt indstille systemtiden.
Adgangsniveau
Viser det aktuelle adgangsniveau afhængigt af den anvendte type adgangskodebeskyttelse. (Hvis ingen adgangskode er indstillet, vil standarden vise som Administrator.) Administratorniveauet giver dig mulighed for at foretage ændringer i alle BIOS-indstillinger; Brugerniveauet giver dig kun mulighed for at foretage ændringer i visse BIOS-indstillinger, men ikke alle.
Systemsprog
Vælger standardsproget, der bruges af BIOS.
Systemdato
Indstiller systemdatoen. Datoformatet er uge (skrivebeskyttet), måned, dato og år. Brug <Enter> til at skifte mellem felterne Måned, Dato og År og brug tasterne <Page Up> eller <Page Down> til at indstille den ønskede værdi.
Systemtid
Indstiller systemtiden. Tidsformatet er time, minut og sekund. For eksempel er 1 p.m. 13:00:00. Brug <Enter> til at skifte mellem felterne Time, Minut og Sekund og brug tasterne <Page Up> eller <Page Down> til at indstille den ønskede værdi.

BIOS

BIOS
NumLock-tilstand ved opstart
Aktiverer eller deaktiverer NumLock-funktionen på tastaturets numeriske tastatur efter POST. (Standard: On (Til))
Sikkerhedsindstilling
Angiver, om der kræves en adgangskode hver gang systemet starter, eller kun når du går ind i BIOS Setup.
Efter konfiguration af dette element skal du indstille adgangskoden/adgangskoderne under Administratoradgangskode/Brugeradgangskode-elementet.

Setup (Opsætning)	En adgangskode kræves kun for at komme ind i BIOS Setup-programmet.
System (System)	En adgangskode kræves for at starte systemet og for at komme ind i BIOS Setup-programmet. (Standard)

Visning af fuldskærms LOGO
Giver dig mulighed for at bestemme, om GIGABYTE Logoet skal vises ved systemstart. Disabled (Deaktiveret) springer GIGABYTE Logoet over, når systemet starter op. (Standard: Enabled (Aktiveret))
Prioriteter for boot-muligheder
Angiver den overordnede boot-rækkefølge fra de tilgængelige enheder. Flytbare lagringsenheder, der understøtter GPT-format, vil blive forsynet med strengen "UEFI:" på listen over boot-enheder. For at boote fra et operativsystem, der understøtter GPT-partitionering, skal du vælge den enhed, der er forsynet med strengen "UEFI:" .
Eller hvis du ønsker at installere et operativsystem, der understøtter GPT-partitionering, såsom Windows 7 64-bit, skal du vælge det optiske drev, der indeholder Windows 7 64-bit installationsdisken og er forsynet med strengen "UEFI:" .
Harddisk/CD/DVD ROM-drev/Diskettedrev/Netværksenhed BBS Prioriteter
Angiver boot-rækkefølgen for en specifik enhedstype, såsom harddiske, optiske drev, diskettedrev og enheder, der understøtter Boot fra LAN-funktionen, osv. Tryk på <Enter> på dette element for at åbne undermenuen, der viser de tilsluttede enheder af samme type. Dette element er kun til stede, hvis mindst én enhed af denne type er installeret.
Hurtig Opstart
Aktiverer eller deaktiverer Hurtig Opstart for at forkorte OS'ets bootproces. Ultra Fast giver den hurtigste opstartshastighed. (Standard: Disabled (Deaktiveret))
SATA-understøttelse

All SATA Devices (Alle SATA-enheder)	Alle SATA-enheder er funktionelle i operativsystemet og under POST. (Standard)
Last Boot HDD Only (Kun seneste boot-HDD)	Bortset fra det tidligere boot-drev er alle SATA-enheder deaktiveret, før OS'ets bootproces er fuldført.

Dette element kan kun konfigureres, når Hurtig Opstart er indstillet til Enabled (Aktiveret) eller Ultra Fast.
VGA-understøttelse
Giver dig mulighed for at vælge, hvilken type operativsystem der skal bootes.

Auto (Automatisk)	Aktiverer kun legacy option ROM.
EFI Driver (EFI-driver)	Aktiverer EFI option ROM. (Standard)

Dette element kan kun konfigureres, når Hurtig Opstart er indstillet til Enabled (Aktiveret) eller Ultra Fast.
USB-understøttelse

Disabled (Deaktiveret)	Alle USB-enheder er deaktiveret, før OS'ets bootproces er fuldført.
Full Initial (Fuld initialisering)	Alle USB-enheder er funktionelle i operativsystemet og under POST.
Partial Initial (Delvis initialisering)	En del af USB-enhederne er deaktiveret, før OS'ets bootproces er fuldført. (Standard)

Denne funktion deaktiveres, når Hurtig Opstart er indstillet til Ultra Fast.
PS/2 Enhedsunderstøttelse

Disabled (Deaktiveret)	Alle PS/2-enheder er deaktiveret, før OS'ets bootproces er fuldført.
Enabled (Aktiveret)	Alle PS/2-enheder er funktionelle i operativsystemet og under POST. (Standard)

Dette element kan kun konfigureres, når Hurtig Opstart er indstillet til Enabled (Aktiveret). Denne funktion deaktiveres, når Hurtig Opstart er indstillet til Ultra Fast.
Understøttelse af netværksstak-driver

Disabled (Deaktiveret)	Deaktiverer boot fra netværket. (Standard)
Enabled (Aktiveret)	Aktiverer boot fra netværket.

Dette element kan kun konfigureres, når Hurtig Opstart er indstillet til Enabled (Aktiveret) eller Ultra Fast.
Næste boot efter AC-strømsvigt

Normal Boot (Normal opstart)	Aktiverer normal opstart ved tilbagevenden af AC-strømmen. (Standard)
Fast Boot (Hurtig opstart)	Beholder Hurtig Opstart-indstillingerne ved tilbagevenden af AC-strømmen.

Dette element kan kun konfigureres, når Hurtig Opstart er indstillet til Enabled (Aktiveret) eller Ultra Fast.
Musehastighed
Giver dig mulighed for at indstille musemarkørens bevægelseshastighed. (Standard: 1 X)
Windows 8/10 Funktioner
Giver dig mulighed for at vælge det operativsystem, der skal installeres. (Standard: Other OS (Andre OS))
CSM-understøttelse
Aktiverer eller deaktiverer UEFI CSM (Compatibility Support Module) for at understøtte en ældre PC's bootproces.

Enabled (Aktiveret)	Aktiverer UEFI CSM. (Standard)
Disabled (Deaktiveret)	Deaktiverer UEFI CSM og understøtter kun UEFI BIOS's bootproces.

Dette element kan kun konfigureres, når Windows 8/10 Funktioner er indstillet til Windows 8/10 eller Windows 8/10 WHQL.
LAN PXE Boot Option ROM
Giver dig mulighed for at vælge, om legacy option ROM skal aktiveres for LAN-controlleren. (Standard: Disabled (Deaktiveret))
Dette element kan kun konfigureres, når CSM-understøttelse er indstillet til Enabled (Aktiveret).
Kontrol af lagrings-boot-mulighed
Giver dig mulighed for at vælge, om UEFI eller legacy option ROM skal aktiveres for lagringsenhedscontrolleren.

Do not launch (Ikke start)	Deaktiverer option ROM.
Legacy (Ældre)	Aktiverer kun legacy option ROM. (Standard)
UEFI	Aktiverer kun UEFI option ROM.

Dette element kan kun konfigureres, når CSM-understøttelse er indstillet til Enabled (Aktiveret).
Andre PCI-enheder
Giver dig mulighed for at vælge, om UEFI eller Legacy option ROM skal aktiveres for PCI-enhedscontrolleren ud over LAN, lagringsenhed og grafikcontrollere.

Do not launch (Ikke start)	Deaktiverer option ROM.
Legacy (Ældre)	Aktiverer kun legacy option ROM.
UEFI	Aktiverer kun UEFI option ROM. (Standard)

Dette element kan kun konfigureres, når CSM-understøttelse er indstillet til Enabled (Aktiveret).
Administratoradgangskode
Giver dig mulighed for at konfigurere en administratoradgangskode. Tryk på <Enter> på dette element, indtast adgangskoden, og tryk derefter på <Enter>. Du vil blive bedt om at bekræfte adgangskoden. Indtast adgangskoden igen og tryk på <Enter>. Du skal indtaste administratoradgangskoden (eller brugeradgangskoden) ved systemstart og når du går ind i BIOS Setup. I modsætning til brugeradgangskoden giver administratoradgangskoden dig mulighed for at foretage ændringer i alle BIOS-indstillinger.
Brugeradgangskode
Giver dig mulighed for at konfigurere en brugeradgangskode. Tryk på <Enter> på dette element, indtast adgangskoden, og tryk derefter på <Enter>. Du vil blive bedt om at bekræfte adgangskoden. Indtast adgangskoden igen og tryk på <Enter>. Du skal indtaste administratoradgangskoden (eller brugeradgangskoden) ved systemstart og når du går ind i BIOS Setup. Brugeradgangskoden giver dog kun mulighed for at foretage ændringer i visse BIOS-indstillinger, men ikke alle.
For at annullere adgangskoden skal du trykke på <Enter> på adgangskodeelementet og når du bliver bedt om adgangskoden, skal du først indtaste den korrekte. Når du bliver bedt om en ny adgangskode, skal du trykke på <Enter> uden at indtaste nogen adgangskode. Tryk på <Enter> igen, når du bliver bedt om at bekræfte.
BEMÆRK: Før du indstiller Brugeradgangskoden, skal du sørge for at indstille Administratoradgangskoden først.

Periferiudstyr

Omgivelses-LED
Aktiverer eller deaktiverer den indbyggede lyd-LED-funktion. (Standard: Til)
Intel Platform Trust Technology (PTT)
Aktiverer eller deaktiverer Intel ® PTT-teknologi. (Standard: Deaktiveret)
SW Guard Extensions (SGX)
Aktiverer eller deaktiverer Intel ® Software Guard Extensions-teknologien. Denne funktion gør det muligt for lovlig software at fungere i et sikkert miljø og beskytter softwaren mod angreb fra skadelig software. Indstillingen Software Controlled giver dig mulighed for at aktivere eller deaktivere denne funktion med en Intel-leveret applikation. (Standard: Software Controlled)
OffBoard SATA-controllerkonfiguration
Viser information om din M.2 PCIe SSD, hvis den er installeret.

Betroet databehandling
Aktiverer eller deaktiverer Trusted Platform Module (TPM).
Super IO-konfiguration
Seriel port
Aktiverer eller deaktiverer den indbyggede serielle port. (Standard: Aktiveret)
Intel(R) Bios Guard Technology
Aktiverer eller deaktiverer Intel ® BIOS Guard-funktionen, som beskytter BIOS mod ondsindede angreb.
Netværksstak-konfiguration
Netværksstak
Deaktiverer eller aktiverer opstart fra netværket for at installere et GPT-formateret OS, såsom installation af OS'et fra Windows Deployment Services-serveren. (Standard: Deaktiveret)
IPv4 PXE-understøttelse
Aktiverer eller deaktiverer IPv4 PXE-understøttelse. Denne indstilling kan kun konfigureres, når Netværksstak er aktiveret.
IPv4 HTTP-understøttelse
Aktiverer eller deaktiverer HTTP-opstartsunderstøttelse for IPv4. Denne indstilling kan kun konfigureres, når Netværksstak er aktiveret. & IPv6 PXE-understøttelse Aktiverer eller deaktiverer IPv6 PXE-understøttelse. Denne indstilling kan kun konfigureres, når Netværksstak er aktiveret.
IPv6 HTTP-understøttelse
Aktiverer eller deaktiverer HTTP-opstartsunderstøttelse for IPv6. Denne indstilling kan kun konfigureres, når Netværksstak er aktiveret.
PXE-opstarts ventetid
Giver dig mulighed for at konfigurere, hvor længe der skal ventes, før du kan trykke på <Esc> for at afbryde PXE-opstarten. Denne indstilling kan kun konfigureres, når Netværksstak er aktiveret. (Standard: 0)
Mediedetekteringsantal
Giver dig mulighed for at indstille antallet af gange, der skal kontrolleres for tilstedeværelsen af medier. Denne indstilling kan kun konfigureres, når Netværksstak er aktiveret. (Standard: 1)
NVMe-konfiguration
Viser information om din M.2 NVME PCIe SSD, hvis den er installeret.
USB-konfiguration
Legacy USB-understøttelse
Tillader USB-tastatur/mus at blive brugt i MS-DOS. (Standard: Aktiveret)
XHCI Hand-off
Bestemmer, om XHCI Hand-off-funktionen skal aktiveres for et operativsystem uden XHCI Hand-off-understøttelse. (Standard: Deaktiveret)
Understøttelse af USB-masselagerdriver
Aktiverer eller deaktiverer understøttelse for USB-lagerenheder. (Standard: Aktiveret)
Port 60/64-emulering
Aktiverer eller deaktiverer emulering af I/O-porte 64h og 60h. Dette bør aktiveres for fuld legacy-understøttelse af USB-tastaturer/mus i MS-DOS eller i operativsystemer, der ikke oprindeligt understøtter USB-enheder.
(Standard: Aktiveret)
Masselagerenheder
Viser en liste over tilsluttede USB-masselagerenheder. Denne indstilling vises kun, når en USB-lagerenhed er installeret.

SATA- og RST-konfiguration

SATA-controller(e)
Aktiverer eller deaktiverer de integrerede SATA-controllere. (Standard: Aktiveret)

SATA-tilstandsvalg
Angiver driftstilstanden for de integrerede SATA-controllere.

Intel RST With Intel Optane System Acceleration	Aktiverer Intel ® Optane ™ Teknologi for SATA-controllerne.
AHCI	Konfigurerer SATA-controllerne til AHCI-tilstand. Advanced Host Controller Interface (AHCI) er en interfacespecifikation, der giver lagerdriveren mulighed for at aktivere avancerede Serial ATA-funktioner såsom Native Command Queuing og hot plug. (Standard)

Aggressiv LPM-understøttelse
Aktiverer eller deaktiverer strømbesparelsesfunktionen, ALPM (Aggressive Link Power Management), for Chipset SATA-controllerne. (Standard: Aktiveret)
Port 0/1/2/3/4/5
Aktiverer eller deaktiverer hver SATA-port. (Standard: Aktiveret)
Hot plug
Aktiverer eller deaktiverer hot plug-funktionen for hver SATA-port. (Standard: Deaktiveret)
Konfigureret som eSATA
Aktiverer eller deaktiverer understøttelse for eksterne SATA-enheder.

Chipset

Chipset
VT-d ^(Note)
Aktiverer eller deaktiverer Intel ® Virtualization Technology for Directed I/O. (Standard: Aktiveret)
Intern grafik
Aktiverer eller deaktiverer den indbyggede grafikfunktion. (Standard: Auto)
DVMT Pre-Allocated
Giver dig mulighed for at indstille størrelsen af den indbyggede grafikmængde. Valgmuligheder er: 32M~1024M. (Standard: 64M)
DVMT Total Gfx Mem
Giver dig mulighed for at allokere DVMT-hukommelsesstørrelsen for den indbyggede grafik. Valgmuligheder er: 128M, 256M, MAX. (Standard: 256M)
Lydcontroller
Aktiverer eller deaktiverer den indbyggede lydfunktion. (Standard: Aktiveret) Hvis du ønsker at installere et tredjeparts lydkort i stedet for at bruge den indbyggede lyd, skal denne indstilling sættes til Deaktiveret.
PCH LAN Controller
Aktiverer eller deaktiverer den indbyggede LAN-funktion. (Standard: Aktiveret) Hvis du ønsker at installere et tredjeparts netværkskort i stedet for at bruge den indbyggede LAN, skal denne indstilling sættes til Deaktiveret.
Aktiver Wake on LAN
Aktiverer eller deaktiverer Wake on LAN-funktionen. (Standard: Aktiveret)
Højpræcisions-timer
Aktiverer eller deaktiverer High Precision Event Timer (HPET) i operativsystemet. (Standard: Aktiveret) & IOAPIC 24-119 poster Aktiverer eller deaktiverer denne funktion. (Standard: Aktiveret)

^(Note) Denne indstilling vises kun, når du installerer en CPU, der understøtter denne funktion. For mere information om Intel ® CPU'ers unikke funktioner, besøg venligst Intels hjemmeside.

Strøm

Strøm
Platform Power Management
Aktiverer eller deaktiverer Active State Power Management-funktionen (ASPM). (Standard: Disabled (Deaktiveret))
PEG ASPM
Giver dig mulighed for at konfigurere ASPM-tilstanden for den enhed, der er tilsluttet CPU PEG-bussen. Denne indstilling kan kun konfigureres, når Platform Power Management er indstillet til Enabled (Aktiveret). (Standard: Enabled (Aktiveret))
PCH ASPM
Giver dig mulighed for at konfigurere ASPM-tilstanden for den enhed, der er tilsluttet Chipsettets PCI Express-bus. Denne indstilling kan kun konfigureres, når Platform Power Management er indstillet til Enabled (Aktiveret). (Standard: Enabled (Aktiveret))
DMI ASPM
Giver dig mulighed for at konfigurere ASPM-tilstanden for både CPU-siden og Chipset-siden af DMI-linket. Denne indstilling kan kun konfigureres, når Platform Power Management er indstillet til Enabled (Aktiveret). (Standard: Enabled (Aktiveret))
AC BACK
Bestemmer systemets tilstand efter, at strømmen er vendt tilbage efter et AC-strømtab.

Always Off (Altid Fra)	Systemet forbliver slukket, når vekselstrømmen vender tilbage. (Standard)
Always On (Altid Til)	Systemet tændes, når vekselstrømmen vender tilbage.
Memory (Hukommelse)	Systemet vender tilbage til sin sidst kendte vågne tilstand, når vekselstrømmen vender tilbage.

Power On By Keyboard (Tænd med tastatur)
Giver systemet mulighed for at blive tændt via en PS/2-tastatur-vække-hændelse.
Bemærk: For at bruge denne funktion skal du bruge en ATX-strømforsyning, der leverer mindst 1A på +5VSB-ledningen.

Disabled (Deaktiveret)	Deaktiverer denne funktion. (Standard)
Any Key (Enhver tast)	Tryk på en vilkårlig tast for at tænde systemet.
Keyboard 98 (Tastatur 98)	Tryk på POWER button (strømknappen) på Windows 98-tastaturet for at tænde systemet.
Password (Adgangskode)	Indstil en adgangskode med 1-5 tegn for at tænde systemet.

Power On Password (Tænd-adgangskode)
Indstil adgangskoden, når Power On By Keyboard (Tænd med tastatur) er indstillet til Password (Adgangskode). Tryk på <Enter> på denne indstilling og indstil en adgangskode med op til 5 tegn, og tryk derefter på <Enter> for at acceptere. For at tænde systemet skal du indtaste adgangskoden og trykke på <Enter>.
Bemærk: For at annullere adgangskoden skal du trykke på <Enter> på denne indstilling. Når du bliver bedt om adgangskoden, tryk på <Enter> igen uden at indtaste adgangskoden for at rydde adgangskodeindstillingerne.
Power On By Mouse (Tænd med mus)
Giver systemet mulighed for at blive tændt via en PS/2-mus-vække-hændelse.
Bemærk: For at bruge denne funktion skal du bruge en ATX-strømforsyning, der leverer mindst 1A på +5VSB-ledningen.

Disabled (Deaktiveret)	Deaktiverer denne funktion. (Standard)
Move (Flyt)	Flyt musen for at tænde systemet.
Double Click (Dobbeltklik)	Dobbeltklik på venstre museknap for at tænde systemet.

ErP
Bestemmer, om systemet skal forbruge mindst strøm i S5 (nedlukningstilstand). (Standard: Disabled (Deaktiveret))
Bemærk: Når denne indstilling er sat til Enabled (Aktiveret), vil følgende funktioner blive utilgængelige: Resume by Alarm (Genoptag ved alarm), PME event wake up (PME-hændelsesvækkelse), power on by mouse (tænd med mus), power on by keyboard (tænd med tastatur) og wake on LAN.
Soft-Off by PWR-BTTN (Blød nedlukning med PWR-knap)
Konfigurerer måden at slukke computeren i MS-DOS-tilstand ved hjælp af strømknappen.

Instant-Off (Øjeblikkelig slukning)	Tryk på strømknappen, og systemet vil derefter blive slukket øjeblikkeligt. (Standard)
Delay 4 Sec. (Forsinkelse 4 sek.)	Tryk og hold strømknappen nede i 4 sekunder for at slukke systemet. Hvis strømknappen trykkes ned i mindre end 4 sekunder, vil systemet gå i dvaletilstand.

Power Loading (Strømbelastning)
Aktiverer eller deaktiverer dummy-belastning. Når strømforsyningen er under lav belastning, aktiveres en selvbeskyttelse, der får den til at lukke ned eller fejle. Hvis dette sker, bedes du indstille til Enabled (Aktiveret). Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
Resume by Alarm (Genoptag ved alarm)
Bestemmer, om systemet skal tændes på et ønsket tidspunkt. (Standard: Disabled (Deaktiveret))
Hvis aktiveret, indstil dato og tid som følger:
Wake up day (Vække-dag): Tænd systemet på et specifikt tidspunkt hver dag eller på en specifik dag i en måned.
Wake up hour/minute/second (Vække-time/minut/sekund): Indstil tidspunktet, hvor systemet automatisk tændes.
Bemærk: Når du bruger denne funktion, undgå utilstrækkelig nedlukning fra operativsystemet eller frakobling af vekselstrøm, da indstillingerne ellers muligvis ikke er effektive.
RC6(Render Standby)
Giver dig mulighed for at bestemme, om den indbyggede grafik skal gå i standby-tilstand for at reducere strømforbruget. (Standard: Enabled (Aktiveret))

Gem & Afslut

Save & Exit Setup (Gem & Afslut opsætning)
Tryk på <Enter> på denne indstilling og vælg Yes (Ja). Dette gemmer ændringerne i CMOS og afslutter BIOS Setup-programmet. Vælg No (Nej) eller tryk på <Esc> for at vende tilbage til BIOS Setup Main Menu.
Exit Without Saving (Afslut uden at gemme)
Tryk på <Enter> på denne indstilling og vælg Yes (Ja). Dette afslutter BIOS Setup uden at gemme de ændringer, der er foretaget i BIOS Setup, i CMOS. Vælg No (Nej) eller tryk på <Esc> for at vende tilbage til BIOS Setup Main Menu.
Load Optimized Defaults (Indlæs optimerede standardindstillinger)
Tryk på <Enter> på denne indstilling og vælg Yes (Ja) for at indlæse de optimale BIOS-standardindstillinger. BIOS-standardindstillingerne hjælper systemet med at fungere i optimal tilstand. Indlæs altid de optimerede standardindstillinger efter opdatering af BIOS eller efter sletning af CMOS-værdierne.
Boot Override (Boot-tilsidesættelse)
Giver dig mulighed for at vælge en enhed at boote fra med det samme. Tryk på <Enter> på den enhed, du vælger, og vælg Yes (Ja) for at bekræfte. Dit system vil genstarte automatisk og boote fra den pågældende enhed.
Save Profiles (Gem profiler)
Denne funktion giver dig mulighed for at gemme de nuværende BIOS-indstillinger i en profil. Du kan oprette op til 8 profiler og gemme som Setup Profile 1~ Setup Profile 8 (Opsætningsprofil 1~ Opsætningsprofil 8). Tryk på <Enter> for at fuldføre. Eller du kan vælge Select File in HDD/FDD/USB (Vælg fil i HDD/FDD/USB) for at gemme profilen på din lagringsenhed.
Load Profiles (Indlæs profiler)
Hvis dit system bliver ustabilt, og du har indlæst BIOS-standardindstillingerne, kan du bruge denne funktion til at indlæse BIOS-indstillingerne fra en tidligere oprettet profil, uden besværet med at genkonfigurere BIOS-indstillingerne. Vælg først den profil, du ønsker at indlæse, og tryk derefter på <Enter> for at fuldføre. Du kan vælge Select File in HDD/FDD/USB (Vælg fil i HDD/FDD/USB) for at indlæse den profil, der tidligere er oprettet fra din lagringsenhed, eller indlæse den profil, der automatisk er oprettet af BIOS, f.eks. at vende tilbage til de sidst kendte fungerende indstillinger (last known good record).

Aktivering af Intel ® Optane ™ Teknologi

Systemkrav

Intel ® Optane ™ SSD
Optane ™ SSD'en skal have mindst 16 GB kapacitet, og den skal have samme eller mindre kapacitet end den harddisk/SSD, der skal accelereres.)

I BIOS Setup, gå til BIOS og indstil CSM Support til Aktiveret og Storage Boot Option Control til UEFI. Gå derefter til Peripherals\SATA And RST Configuration, indstil SATA Mode Selection til Intel RST With Intel Optane System Acceleration. Gem ændringerne og afslut BIOS Setup.
Gå ind i operativsystemet, start Intel ® Rapid Storage Technology-værktøjet fra Start-menuen, og aktiver derefter Intel ® Optane ™ Teknologi.

Driverinstallation

Før installation af driverne skal du først installere operativsystemet. (De følgende instruktioner bruger Windows 10 som eksempeloperativsystem.)
Efter installation af operativsystemet skal du indsætte bundkortdriverdisken i dit optiske drev. Klik på meddelelsen "Tap to choose what happens with this disc" (Tryk for at vælge, hvad der skal ske med denne disk) i øverste højre hjørne af skærmen og vælg "Run Run.exe" (Kør Run.exe). (Eller gå til Denne computer, dobbeltklik på det optiske drev og udfør Run.exe-programmet.)

"Xpress Install" scanner automatisk dit system og viser derefter alle de drivere, der anbefales at installere. Du kan klikke på knappen Xpress Install, og "Xpress Install" vil installere alle de valgte drivere. Eller klik på pilen ikon for individuelt at installere de drivere, du har brug for.

Kontakt os

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231,Taiwan
TLF: +886-2-8912-4000, FAX: +886-2-8912-4005
Teknisk og Ikke-teknisk Support (Salg/Marketing): http://esupport.gigabyte.com
WEB-adresse (Engelsk): http://www.gigabyte.com
WEB-adresse (Kinesisk): http://www.gigabyte.tw

GIGABYTE eSupport
For at indsende et teknisk eller ikke-teknisk (Salg/Marketing) spørgsmål, bedes du følge linket til: http://esupport.gigabyte.com

Ophavsret
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rettigheder forbeholdes. Varemærkerne nævnt i denne manual er lovligt registreret til deres respektive ejere.

Identificering af din bundkortrevision
Revisionsnummeret på dit bundkort ser sådan ud: "REV: X.X." For eksempel betyder "REV: 1.0", at bundkortets revision er 1.0. Tjek din bundkortsrevision, før du opdaterer bundkortets BIOS, drivere, eller når du søger teknisk information.
Eksempel:
