GIGABYTE GA-B250M-Gaming 3 - Εγχειρίδιο μητρικής πλακέτας

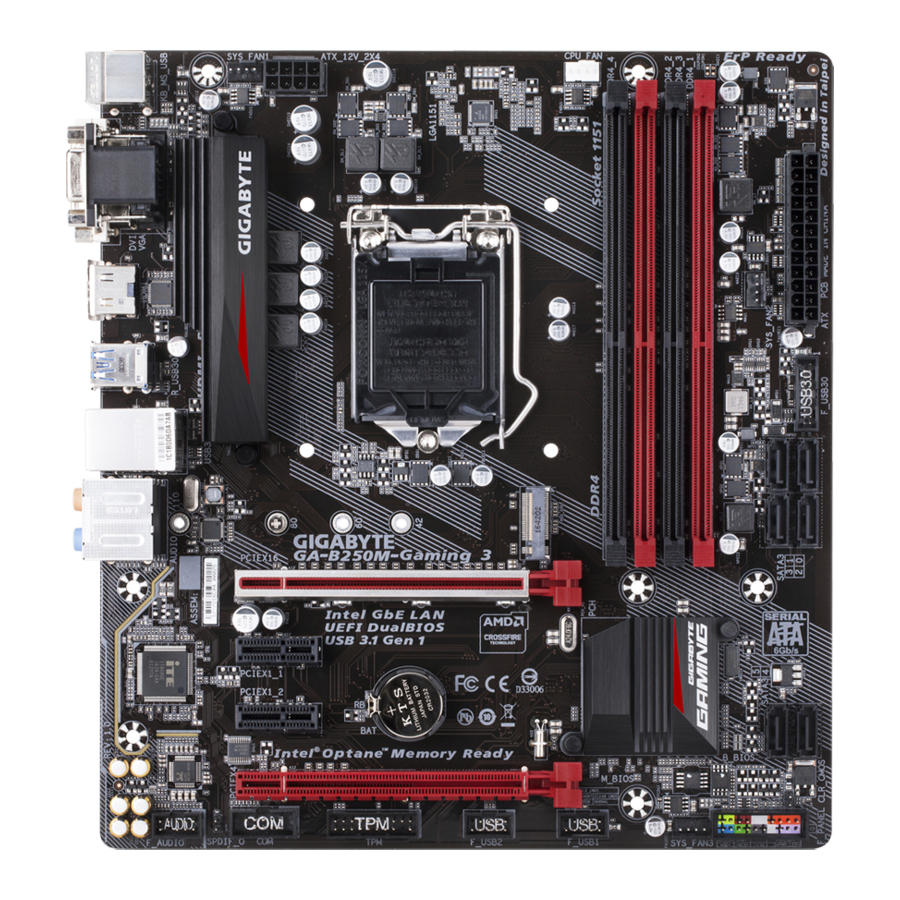

Διάταξη μητρικής πλακέτας GA-B250M-Gaming 3

Περιεχόμενα κουτιού

• Μητρική πλακέτα GA-B250M-Gaming 3
• Δίσκος οδηγών μητρικής πλακέτας
• Εγχειρίδιο χρήστη
• Δύο καλώδια SATA
• Θωράκιση I/O

* Τα παραπάνω περιεχόμενα του κουτιού είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από τη συσκευασία του προϊόντος που λαμβάνετε. Τα περιεχόμενα του κουτιού ενδέχεται να αλλάξουν χωρίς προειδοποίηση.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα στοιχεία υλικού.
• Όταν συνδέετε στοιχεία υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά καλώδια ή υποδοχές.
• Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα, όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω από ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό θωρακισμένο δοχείο.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας του υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό περιβάλλον.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης ή ένα πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Προδιαγραφές προϊόντος

CPU	Υποστήριξη επεξεργαστών 7ης και 6ης γενιάς Intel ® Core ™ i7/ Intel ® Core ™ i5/Intel ® Core ™ i3/ Intel ® Pentium ® /Intel ® Celeron ® σε συσκευασία LGA1151 (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.) Η κρυφή μνήμη L3 διαφέρει ανάλογα με την CPU
Chipset	Intel ® B250 Express Chipset
Μνήμη	4 υποδοχές DDR4 DIMM που υποστηρίζουν έως και 64 GB μνήμης συστήματος * Λόγω ενός περιορισμού του λειτουργικού συστήματος Windows 32-bit, όταν είναι εγκατεστημένη φυσική μνήμη άνω των 4 GB, το πραγματικό μέγεθος μνήμης που εμφανίζεται θα είναι μικρότερο από το μέγεθος της εγκατεστημένης φυσικής μνήμης. Αρχιτεκτονική μνήμης διπλού καναλιού Υποστήριξη για μονάδες μνήμης DDR4 2400/2133 MHz Υποστήριξη για μονάδες μνήμης ECC Un-buffered DIMM 1Rx8/2Rx8 (λειτουργούν σε λειτουργία non-ECC) Υποστήριξη για μονάδες μνήμης non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Υποστήριξη για μονάδες μνήμης Extreme Memory Profile (XMP) * Για την υποστήριξη μνήμης 2400 MHz ή XMP, πρέπει να εγκαταστήσετε έναν επεξεργαστή 7ης γενιάς. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Ενσωματωμένα γραφικά	Ενσωματωμένος επεξεργαστής γραφικών - Υποστήριξη Intel ® HD Graphics: 1 θύρα D-Sub, που υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz 1 θύρα DVI-D, που υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz * Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub μέσω προσαρμογέα. 1 θύρα HDMI, που υποστηρίζει μέγιστη ανάλυση 4096x2160@24 Hz * Υποστήριξη για έκδοση HDMI 1.4. Υποστήριξη για έως και 3 οθόνες ταυτόχρονα Μέγιστη κοινόχρηστη μνήμη 1 GB
Ήχος	Realtek ® ALC892 codec High Definition Audio 2/4/5.1/7.1-channel Υποστήριξη για S/PDIF Out
LAN	Intel ® GbE LAN chip (10/100/1000 Mbit)
Θύρες επέκτασης	1 υποδοχή PCI Express x16, που λειτουργεί στο x16 (PCIEX16) * Για βέλτιστη απόδοση, εάν πρόκειται να εγκατασταθεί μόνο μία κάρτα γραφικών PCI Express, φροντίστε να την εγκαταστήσετε στην υποδοχή PCIEX16. 1 υποδοχή PCI Express x16, που λειτουργεί στο x4 (PCIEX4) 2 υποδοχές PCI Express x1 (Όλες οι υποδοχές PCI Express συμμορφώνονται με το πρότυπο PCI Express 3.0.)
Τεχνολογία Multi-Graphics	Υποστήριξη για τεχνολογίες AMD Quad-GPU CrossFireX ™ και 2-Way AMD CrossFire ™
Διεπαφή αποθήκευσης	Chipset: 1 σύνδεση M.2 (Socket 3, M key, type 2242/2260/2280/22110 SATA και PCIe x4/x2 SSD support) 6 συνδέσεις SATA 6Gb/s * Ανατρέξτε στην ενότητα "Εσωτερικές συνδέσεις" για τις σημειώσεις εγκατάστασης για τις συνδέσεις M.2 και SATA.
USB	Chipset: 6 θύρες USB 3.1 Gen 1 (4 θύρες στην πίσω πλακέτα, 2 θύρες διαθέσιμες μέσω των εσωτερικών κεφαλίδων USB) 6 θύρες USB 2.0/1.1 (2 θύρες στην πίσω πλακέτα, 4 θύρες διαθέσιμες μέσω των εσωτερικών κεφαλίδων USB)
Εσωτερικές συνδέσεις	1 σύνδεση τροφοδοσίας ATX 24 ακίδων 1 σύνδεση τροφοδοσίας ATX 12V 8 ακίδων 1 σύνδεση M.2 Socket 3 6 συνδέσεις SATA 6Gb/s 1 κεφαλίδα ανεμιστήρα CPU 3 κεφαλίδες ανεμιστήρα συστήματος 1 κεφαλίδα μπροστινής πλακέτας 1 κεφαλίδα ήχου μπροστινής πλακέτας 1 κεφαλίδα S/PDIF Out 1 κεφαλίδα USB 3.1 Gen 1 2 κεφαλίδες USB 2.0/1.1 1 κεφαλίδα Trusted Platform Module (TPM) 1 κεφαλίδα σειριακής θύρας 1 βραχυκυκλωτήρας Clear CMOS
Συνδέσεις πίσω πλευράς	1 θύρα πληκτρολογίου/ποντικιού PS/2 1 θύρα D-Sub 1 θύρα DVI-D 1 θύρα HDMI 4 θύρες USB 3.1 Gen 1 2 θύρες USB 2.0/1.1 1 θύρα RJ-45 6 υποδοχές ήχου (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
Ελεγκτής I/O	iTE ® I/O Controller Chip
Hardware Monitor	Ανίχνευση τάσης Ανίχνευση θερμοκρασίας Ανίχνευση ταχύτητας ανεμιστήρα Προειδοποίηση υπερθέρμανσης Προειδοποίηση αστοχίας ανεμιστήρα Έλεγχος ταχύτητας ανεμιστήρα * Εάν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας ανεμιστήρα, θα εξαρτηθεί από το ψυγείο που θα εγκαταστήσετε.
BIOS	2 x 64 Mbit flash Χρήση αδειοδοτημένου AMI UEFI BIOS Υποστήριξη για DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Μοναδικά χαρακτηριστικά	Υποστήριξη για APP Center * Οι διαθέσιμες εφαρμογές στο APP Center ενδέχεται να διαφέρουν ανάλογα με το μοντέλο της μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας. 3D OSD @BIOS Ambient LED AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Υποστήριξη για Q-Flash Υποστήριξη για Xpress Install
Παρεχόμενο λογισμικό	Norton ® Internet Security (έκδοση OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Λειτουργικό σύστημα	Υποστήριξη για Windows 10 64-bit (για επεξεργαστές Intel ® 7ης γενιάς) Υποστήριξη για Windows 10 64-bit/Windows 8.1 64-bit/Windows 7 32-bit/64-bit (για επεξεργαστές Intel ® 6ης γενιάς) * Κατεβάστε το "Windows USB Installation Tool" από τον ιστότοπο της GIGABYTE και εγκαταστήστε το πριν από την εγκατάσταση των Windows 7.
Form Factor	Micro ATX Form Factor; 24,4 cm x 22,5 cm

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.

Επισκεφτείτε τη σελίδα Support\Utility List στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.

Εγκατάσταση της CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Δεν είναι δυνατή η εισαγωγή της CPU εάν έχει λανθασμένο προσανατολισμό. (Εναλλακτικά μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν έχει εγκατασταθεί η ψύκτρα της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, επειδή δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν θέλετε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

Εγκατάσταση της CPU
Εντοπίστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν εισαγάγετε την CPU. Μπορεί να ξεκολλήσει από την πλάκα φόρτωσης αυτόματα κατά τη διαδικασία επανασύνδεσης του μοχλού αφού εισαγάγετε την CPU.

Εγκατάσταση της μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αλάνθαστο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο προς μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα εντοπίσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:
Κανάλι A: DDR4_2, DDR4_4
Κανάλι B: DDR4_1, DDR4_3
Πίνακας διαμορφώσεων μνήμης διπλού καναλιού:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 μονάδες	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Χωρίς μνήμη)

Λόγω των περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.

Εγκατάσταση μιας κάρτας επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασης.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.

Συνδέσεις πίσω πλαισίου

1. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
2. Θύρα πληκτρολογίου/ποντικιού PS/2
   Χρησιμοποιήστε αυτήν τη θύρα για να συνδέσετε ένα ποντίκι ή πληκτρολόγιο PS/2.
3. Θύρα D-Sub
   Η θύρα D-Sub υποστηρίζει μια υποδοχή D-Sub 15 ακίδων και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz
   (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση D-Sub σε αυτήν τη θύρα.
4. Θύρα DVI-D (Σημείωση)
   Η θύρα DVI-D συμμορφώνεται με την προδιαγραφή DVI-D και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz
   (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση DVI-D σε αυτήν τη θύρα.
5. Θύρα HDMI

   Η θύρα HDMI συμμορφώνεται με το HDCP και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 8 καναλιών έως 192 KHz/16bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@24 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.


• Για να ρυθμίσετε μια διαμόρφωση τριπλής οθόνης, πρέπει πρώτα να εγκαταστήσετε τα προγράμματα οδήγησης της μητρικής πλακέτας στο λειτουργικό σύστημα.
• Αφού εγκαταστήσετε τη συσκευή HDMI, φροντίστε να ρυθμίσετε την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα του στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)

6. Θύρα USB 3.1 Gen 1
   Η θύρα USB 3.1 Gen 1 υποστηρίζει την προδιαγραφή USB 3.1 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
7. Θύρα RJ-45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.


   Κατάσταση	Περιγραφή	Κατάσταση	Περιγραφή
   Πορτοκαλί	Ρυθμός δεδομένων 1 Gbps	Αναβοσβήνει	Πραγματοποιείται μετάδοση ή λήψη δεδομένων
   Πράσινο	Ρυθμός δεδομένων 100 Mbps	Ενεργοποιημένο	Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων
   Απενεργοποιημένο	Ρυθμός δεδομένων 10 Mbps

8. Έξοδος ηχείου κέντρου/υπογούφερ (Πορτοκαλί)
   Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε ηχεία κέντρου/υπογούφερ σε διαμόρφωση ήχου 5.1/7.1 καναλιών.

9. Έξοδος πίσω ηχείου (Μαύρο)
   Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση πίσω ηχείων σε διαμόρφωση ήχου 4/5.1/7.1 καναλιών.

10. Έξοδος πλευρικού ηχείου (Γκρι)
    Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε πλευρικά ηχεία σε διαμόρφωση ήχου 7.1 καναλιών.

11. Είσοδος γραμμής (Μπλε)
    Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, walkman κ.λπ.

12. Έξοδος γραμμής (Πράσινο)
    Η υποδοχή εξόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για ακουστικά ή ηχείο 2 καναλιών. Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση μπροστινών ηχείων σε διαμόρφωση ήχου 4/5.1/7.1 καναλιών.

13. Είσοδος μικροφώνου (Ροζ)
    Η υποδοχή εισόδου μικροφώνου.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

• Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια σύνδεση πίσω πλαισίου, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από την υποδοχή. Μην το κουνάτε από τη μια πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.

(Σημείωση)
Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub με προσαρμογέα.

Εσωτερικές Συνδέσεις

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SATA3 0/1/2/3/4/5
6. M2Q_32G
7. F_PANEL
8. F_AUDIO

9. SPDIF_O
10. F_USB30
11. F_USB1/F_USB2
12. COM
13. TPM
14. CLR_CMOS
15. BAT

Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τους συνδέσμους που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, βεβαιωθείτε ότι έχετε απενεργοποιήσει τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί καλά στον σύνδεσμο της μητρικής πλακέτας.

1/2) ATX_12V_2X4/ATX (Υποδοχή ρεύματος 2x4 12V και Υποδοχή κύριου ρεύματος 2x12)
Με τη χρήση του συνδέσμου τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε τον σύνδεσμο τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και όλες οι συσκευές είναι σωστά εγκατεστημένες. Ο σύνδεσμος τροφοδοσίας διαθέτει μια αλάνθαστη σχεδίαση. Συνδέστε το καλώδιο τροφοδοσίας στον σύνδεσμο τροφοδοσίας στη σωστή κατεύθυνση. Ο σύνδεσμος τροφοδοσίας 12V παρέχει κυρίως ρεύμα στην CPU. Εάν ο σύνδεσμος τροφοδοσίας 12V δεν είναι συνδεδεμένος, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιήσετε τις απαιτήσεις επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ρεύματος (500W ή μεγαλύτερο). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

Αριθμός ακροδέκτη	Ορισμός	Αριθμός ακροδέκτη	Ορισμός
1	GND (Μόνο για 2x4-pin 12V)	5	+12V (Μόνο για 2x4-pin 12V)
2	GND (Μόνο για 2x4-pin 12V)	6	+12V (Μόνο για 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Αριθμός ακροδέκτη	Ορισμός	Αριθμός ακροδέκτη	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (μαλακό On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για 2x12-pin ATX)	23	+5V (Μόνο για 2x12-pin ATX)
12	3.3V (Μόνο για 2x12-pin ATX)	24	GND (Μόνο για 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (Κεφαλίδες ανεμιστήρων)
Όλες οι κεφαλίδες ανεμιστήρων σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρων διαθέτουν μια αλάνθαστη σχεδίαση εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχέδιο ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο περίβλημα.

Αριθμός ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Sense
4	Έλεγχος ταχύτητας PWM

• Φροντίστε να συνδέσετε τα καλώδια του ανεμιστήρα στις κεφαλίδες του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρων δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

5. SATA3 0/1/2/3/4/5 (Συνδέσεις SATA 6Gb/s)
   Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε σύνδεσμος SATA υποστηρίζει μια μόνο συσκευή SATA.


   Αριθμός ακροδέκτη	Ορισμός
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND


   Για να ενεργοποιήσετε τη λειτουργία hot-plugging για τις θύρες SATA, ανατρέξτε στο κεφάλαιο "BIOS Setup", "Peripherals\SATA And RST Configuration", για περισσότερες πληροφορίες.

6. M2Q_32G (Υποδοχή 3 M.2)
   Η υποδοχή M.2 υποστηρίζει M.2 SATA SSD και M.2 PCIe SSD.

   Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.
   1. Χρησιμοποιήστε ένα κατσαβίδι για να χαλαρώσετε τη βίδα και το παξιμάδι από τη μητρική πλακέτα. Εντοπίστε την κατάλληλη οπή στήριξης για το M.2 SSD που θα εγκατασταθεί και στη συνέχεια βιδώστε πρώτα το παξιμάδι.
   2. Σύρετε το M.2 SSD στην υποδοχή υπό γωνία.
   3. Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, στερεώστε το με τη βίδα.

      Επιλέξτε τη σωστή τρύπα για να εγκαταστήσετε το M.2 SSD και σφίξτε ξανά τη βίδα και το παξιμάδι.

Ειδοποιήσεις εγκατάστασης για τις υποδοχές M2Q_32G και SATA:
Λόγω του περιορισμένου αριθμού λωρίδων που παρέχονται από το Chipset, η διαθεσιμότητα των υποδοχών SATA μπορεί να επηρεαστεί από τον τύπο των συσκευών που είναι εγκατεστημένες στην υποδοχή M2Q_32G. Η υποδοχή M2Q_32G μοιράζεται εύρος ζώνης με την υποδοχή SATA3 5. Ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες.

Τύπος M.2 SSD/Υποδοχής	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Δεν έχει εγκατασταθεί M.2 SSD

: Διαθέσιμο,
: Δεν είναι διαθέσιμο

7. F_PANEL (Κεφαλίδα μπροστινού πίνακα)
   Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.


• PLED/PWR_LED (Power LED, Κίτρινο/Μωβ):
  Συνδέεται στην ένδειξη κατάστασης τροφοδοσίας στην μπροστινή πλευρά του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

  Λυχνία LED κατάστασης συστήματος
  S0	Ενεργό
  S3/S4/S5	Απενεργοποίηση

• PW (Διακόπτης τροφοδοσίας, Κόκκινο): Συνδέεται στον διακόπτη τροφοδοσίας στην μπροστινή πλευρά του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη λειτουργίας (ανατρέξτε στο κεφάλαιο "BIOS Setup", "Power", για περισσότερες πληροφορίες).
• SPEAK (Ηχείο, Πορτοκαλί): Συνδέεται στο ηχείο στην μπροστινή πλευρά του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μονό σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.

• HD (Λυχνία LED δραστηριότητας σκληρού δίσκου, Μπλε): Συνδέεται στη λυχνία LED δραστηριότητας σκληρού δίσκου στην μπροστινή πλευρά του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Διακόπτης επαναφοράς, Πράσινο): Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή πλευρά του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Κεφαλίδα εισβολής πλαισίου, Γκρι): Συνδέεται στον διακόπτη/αισθητήρα εισβολής πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής πλαισίου.
• NC (Πορτοκαλί): Καμία σύνδεση.

Η σχεδίαση του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, LED λειτουργίας, LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

8. F_AUDIO (Κεφαλίδα ήχου μπροστινού πίνακα)
   Η κεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο Intel High Definition audio (HD) και AC'97. Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της κεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της κεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και θα την καταστρέψει.


   Για ήχο HD μπροστινού πίνακα:

   Αρ. ακίδας	Ορισμός
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	No Pin
   9	LINE2_L
   10	Sense

   Για ήχο AC'97 μπροστινού πίνακα:

   Αρ. ακίδας	Ορισμός
   1	MIC
   2	GND
   3	MIC Power
   4	NC
   5	Line Out (R)
   6	NC
   7	NC
   8	No Pin
   9	Line Out (L)
   10	NC

   • Η κεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο HD από προεπιλογή.
   • Τα ηχητικά σήματα θα είναι παρόντα ταυτόχρονα τόσο στις συνδέσεις ήχου του μπροστινού όσο και του πίσω πίνακα.
   • Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που έχει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

9. SPDIF_O (Κεφαλίδα εξόδου S/PDIF)
   Αυτή η κεφαλίδα υποστηρίζει ψηφιακή έξοδο S/PDIF και συνδέει ένα ψηφιακό καλώδιο ήχου S/PDIF (παρέχεται από κάρτες επέκτασης) για ψηφιακή έξοδο ήχου από τη μητρική πλακέτα σε ορισμένες κάρτες επέκτασης, όπως κάρτες γραφικών και κάρτες ήχου. Για παράδειγμα, ορισμένες κάρτες γραφικών ενδέχεται να απαιτούν τη χρήση ενός ψηφιακού καλωδίου ήχου S/PDIF για ψηφιακή έξοδο ήχου από τη μητρική πλακέτα στην κάρτα γραφικών, εάν θέλετε να συνδέσετε μια οθόνη HDMI στην κάρτα γραφικών και να έχετε ψηφιακή έξοδο ήχου από την οθόνη HDMI ταυτόχρονα. Για πληροφορίες σχετικά με τη σύνδεση του ψηφιακού καλωδίου ήχου S/PDIF, διαβάστε προσεκτικά το εγχειρίδιο για την κάρτα επέκτασης.


   Αρ. ακίδας	Ορισμός
   1	SPDIFO
   2	GND

10. F_USB30 (Κεφαλίδα USB 3.1 Gen 1)
    Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.1 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για να αγοράσετε το προαιρετικό μπροστινό πλαίσιο 3,5" που παρέχει δύο θύρες USB 3.1 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND 1
    7	GND	17	SSRX2+ F
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	No Pin

    Πριν εγκαταστήσετε το στήριγμα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο ρεύματος από την πρίζα για να αποτρέψετε ζημιά στο στήριγμα USB.

11. F_USB1/F_USB2 (Κεφαλίδες USB 2.0/1.1)
    Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού στηρίγματος USB. Για να αγοράσετε το προαιρετικό στήριγμα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
    1	Power (5V)	6	USB DY+
    2	Power (5V)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	No Pin
    5	USB DX+	10	NC

• Μην συνδέετε το καλώδιο του βραχίονα IEEE 1394 (2x5 ακίδων) στην κεφαλίδα USB 2.0/1.1.
• Πριν εγκαταστήσετε το στήριγμα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο ρεύματος από την πρίζα για να αποτρέψετε ζημιά στο στήριγμα USB.

12. COM (Κεφαλίδα σειριακής θύρας)
    Η κεφαλίδα COM μπορεί να παρέχει μια σειριακή θύρα μέσω ενός προαιρετικού καλωδίου θύρας COM. Για να αγοράσετε το προαιρετικό καλώδιο θύρας COM, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	No Pin

13. TPM (Κεφαλίδα Trusted Platform Module)
    Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την κεφαλίδα.


    Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
    1	LCLK	11	LAD0
    2	GND	12	GND S
    3	LFRAME	13	NC
    4	No Pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3 S	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

14. CLR_CMOS (Jumper εκκαθάρισης CMOS)
    Χρησιμοποιήστε αυτό το jumper για να εκκαθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να εκκαθαρίσετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για μερικά δευτερόλεπτα.

    	Άνοιγμα: Κανονικό
    	Κλείσιμο: Εκκαθάριση τιμών CMOS

    • Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εκκαθαρίσετε τις τιμές CMOS.
    • Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή να διαμορφώσετε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup" για τις διαμορφώσεις του BIOS).

15. BAT (Μπαταρία)
    Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι διαμορφώσεις του BIOS, η ημερομηνία και οι πληροφορίες ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.
    Μπορείτε να εκκαθαρίσετε τις τιμές CMOS αφαιρώντας την μπαταρία:

    1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο ρεύματος.
    2. Αφαιρέστε απαλά την μπαταρία από την υποδοχή της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της υποδοχής της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
    3. Αντικαταστήστε την μπαταρία.
    4. Συνδέστε το καλώδιο ρεύματος και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Κίνδυνος έκρηξης εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.
• Επικοινωνήστε με το μέρος αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν είστε σε θέση να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να υποβάλλονται σε επεξεργασία σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση παραμέτρων συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος. Όταν απενεργοποιηθεί η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS. Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης του BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία. Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows, το οποίο αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.

• Επειδή το φλας του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας στο BIOS. Για να κάνετε φλας στο BIOS, κάντε το με προσοχή. Η ακατάλληλη αναβάθμιση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να απαλείψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" (Φόρτωση βελτιστοποιημένων προεπιλογών) σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS για το πώς να απαλείψετε τις τιμές CMOS.)

Οθόνη εκκίνησης

Η ακόλουθη οθόνη με το λογότυπο εκκίνησης θα εμφανιστεί όταν εκκινείται ο υπολογιστής. (Δείγμα έκδοσης BIOS: F1a)

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για εναλλαγή μεταξύ των δύο λειτουργιών. Η λειτουργία Classic Setup παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε. Η λειτουργία Easy Mode επιτρέπει στους χρήστες να προβάλλουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στη λειτουργία Easy Mode, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης.

• Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών) για να ρυθμίσετε το σύστημά σας στις προεπιλογές του.
• Τα μενού ρύθμισης του BIOS που περιγράφονται σε αυτό το κεφάλαιο είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

M.I.T.

Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπερφόρτωσης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη πραγματοποίηση υπερχρονισμού/υπερφόρτωσης μπορεί να οδηγήσει σε ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη διάρκεια ζωής αυτών των στοιχείων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, καθαρίστε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

• Ρυθμίσεις για προχωρημένους συχνότητας (Advanced Frequency Settings)
  Τιμή ρολογιού κεντρικού υπολογιστή (Host Clock Value)
  Εμφανίζει την τρέχουσα συχνότητα ρολογιού κεντρικού υπολογιστή.
  Αναλογία τμήματος γραφικών (Graphics Slice Ratio) ^{(Σημείωση)}
  Σας επιτρέπει να ορίσετε την αναλογία τμήματος γραφικών.
  Αναλογία UnSlice γραφικών (Graphics UnSlice Ratio) ^{(Σημείωση)}
  Σας επιτρέπει να ορίσετε την αναλογία UnSlice γραφικών.
  Αναλογία ρολογιού CPU (CPU Clock Ratio)
  Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.
  Συχνότητα CPU (CPU Frequency)
  Εμφανίζει την τρέχουσα συχνότητα λειτουργίας της CPU.
• Ρυθμίσεις πυρήνα CPU για προχωρημένους (Advanced CPU Core Settings)
  Αναλογία ρολογιού CPU, συχνότητα CPU (CPU Clock Ratio, CPU Frequency)
  Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού "Ρυθμίσεις για προχωρημένους συχνότητας" (Advanced Frequency Settings).
  Μετατόπιση AVX (AVX Offset) ^{(Σημείωση)}
  Η μετατόπιση AVX είναι η αρνητική μετατόπιση της αναλογίας AVX.
  Αναλογία Uncore (Uncore Ratio)
  Σας επιτρέπει να ορίσετε την αναλογία CPU Uncore. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που χρησιμοποιείται.
  Συχνότητα Uncore (Uncore Frequency)
  Εμφανίζει την τρέχουσα συχνότητα CPU Uncore.
  Παράκαμψη αναλογίας ευέλικτης CPU (CPU Flex Ratio Override)
  Ενεργοποιεί ή απενεργοποιεί την αναλογία ευέλικτης CPU. Η μέγιστη αναλογία ρολογιού CPU θα βασίζεται στην τιμή "Ρυθμίσεις αναλογίας ευέλικτης CPU" (CPU Flex Ratio Settings) εάν η "Αναλογία ρολογιού CPU" (CPU Clock Ratio) έχει οριστεί σε Auto. (Προεπιλογή: Απενεργοποιημένο)
  Ρυθμίσεις αναλογίας ευέλικτης CPU (CPU Flex Ratio Settings)
  Σας επιτρέπει να ορίσετε την αναλογία ευέλικτης CPU. Το ρυθμιζόμενο εύρος μπορεί να διαφέρει ανάλογα με την CPU.
  Intel(R) Turbo Boost Technology (Σημείωση)
  Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε την τεχνολογία Intel ® CPU Turbo Boost. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Αναλογία Turbo (Turbo Ratio) ^{(Σημείωση)}
  Σας επιτρέπει να ορίσετε τις αναλογίες CPU Turbo για διαφορετικό αριθμό ενεργών πυρήνων. Η επιλογή Auto ορίζει τις αναλογίες CPU Turbo σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto)
  Όριο ισχύος TDP (Watt) / Χρόνος ορίου ισχύος (Power Limit TDP (Watts) / Power Limit Time)
  Σας επιτρέπει να ορίσετε το όριο ισχύος για τη λειτουργία CPU Turbo και για πόσο χρόνο θα λειτουργεί στο καθορισμένο όριο ισχύος. Εάν η καθορισμένη τιμή υπερβεί το όριο, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα προκειμένου να μειώσει την ισχύ. Η επιλογή Auto ορίζει το τρέχον όριο σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto)
  Τρέχον όριο πυρήνα (Core Current Limit) (Amps)
  Σας επιτρέπει να ορίσετε ένα τρέχον όριο για τη λειτουργία CPU Turbo. Όταν το ρεύμα CPU υπερβεί το καθορισμένο τρέχον όριο, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα προκειμένου να μειώσει το ρεύμα. Η επιλογή Auto ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto)
  Αριθμός ενεργοποιημένων πυρήνων CPU (No. of CPU Cores Enabled) ^{(Σημείωση)}
  Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιήσετε σε μια CPU Intel ® πολλαπλών πυρήνων (ο αριθμός των πυρήνων CPU μπορεί να διαφέρει ανάλογα με την CPU). Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Τεχνολογία υπερ-νημάτων (Hyper-Threading Technology) ^{(Σημείωση)}
  Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε την τεχνολογία πολλαπλών νημάτων όταν χρησιμοποιείτε μια Intel που υποστηρίζει αυτήν τη λειτουργία. Αυτή η λειτουργία λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν λειτουργία πολλαπλών επεξεργαστών.
  Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Τεχνολογία αλλαγής ταχύτητας Intel(R) (Intel ® Speed Shift Technology)
  Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel ® Speed Shift. Η ενεργοποίηση αυτής της λειτουργίας επιτρέπει στον επεξεργαστή να αυξήσει τη συχνότητα λειτουργίας του πιο γρήγορα και στη συνέχεια βελτιώνει την απόκριση του συστήματος. (Προεπιλογή: Απενεργοποιημένο)
  CPU Ενισχυμένη παύση (C1E) (CPU Enhanced Halt (C1E)) ^{(Σημείωση)}
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel ® CPU Ενισχυμένη παύση (C1E), μια λειτουργία εξοικονόμησης ενέργειας CPU σε κατάσταση παύσης του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης παύσης του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Υποστήριξη κατάστασης C3 (C3 State Support)^{(Σημείωση)}
  Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C3 σε κατάσταση παύσης του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης παύσης του συστήματος για να μειωθεί η κατανάλωση ενέργειας.
  Η κατάσταση C3 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C1. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Υποστήριξη κατάστασης C6/C7 (C6/C7 State Support) ^{(Σημείωση 1)}
  Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C6/C7 σε κατάσταση παύσης του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης παύσης του συστήματος για να μειωθεί η κατανάλωση ενέργειας.
  Η κατάσταση C6/C7 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C3. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Υποστήριξη κατάστασης C8 (C8 State Support) ^{(Σημείωση 1)}
  Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C8 σε κατάσταση παύσης του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης παύσης του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C8 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C6/C7. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Όριο κατάστασης πακέτου C (Package C State Limit) ^{(Σημείωση 1)}
  Σας επιτρέπει να καθορίσετε το όριο C-state για τον επεξεργαστή. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Οθόνη θερμοκρασίας CPU (CPU Thermal Monitor) ^{(Σημείωση 1)}
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel ® Thermal Monitor, μια λειτουργία προστασίας από υπερθέρμανση της CPU. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν όταν η CPU υπερθερμανθεί. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Λειτουργία CPU EIST (CPU EIST Function) ^{(Σημείωση 1)}
  Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Enhanced Intel ® Speed Step Technology (EIST). Ανάλογα με τη φόρτωση της CPU, η τεχνολογία Intel EIST μπορεί να μειώσει δυναμικά και αποτελεσματικά την τάση και τη συχνότητα του πυρήνα της CPU για να μειώσει τη μέση κατανάλωση ενέργειας και την παραγωγή θερμότητας. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Βελτιστοποίηση τάσης (Voltage Optimization)
  Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε τη βελτιστοποίηση τάσης για να μειώσετε την κατανάλωση ενέργειας. (Προεπιλογή: Απενεργοποιημένο)
  RSR Σας επιτρέπει να καθορίσετε αν θα μειώσετε αυτόματα την αναλογία CPU turbo εάν η τάση/θερμοκρασία της CPU είναι πολύ υψηλή. (Προεπιλογή: Ενεργοποιημένο)
  Hardware Prefetcher
  Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε το hardware prefetcher για να προεπιλέξετε δεδομένα και οδηγίες από τη μνήμη στην κρυφή μνήμη. (Προεπιλογή: Ενεργοποιημένο)
  Prefetch παρακείμενης γραμμής κρυφής μνήμης (Adjacent Cache Line Prefetch)
  Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε τον μηχανισμό prefetch παρακείμενης γραμμής κρυφής μνήμης που επιτρέπει στον επεξεργαστή να ανακτήσει τη ζητούμενη γραμμή κρυφής μνήμης καθώς και την επόμενη γραμμή κρυφής μνήμης. (Προεπιλογή: Ενεργοποιημένο)
  Extreme Memory Profile (X.M.P.) ^{(Σημείωση 2)}
  Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στην(ις) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένη.
  Disabled Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
  Profile1 Χρησιμοποιεί τις ρυθμίσεις του Προφίλ 1.
  Profile2 (Σημείωση 2) Χρησιμοποιεί τις ρυθμίσεις του Προφίλ 2.
  Πολλαπλασιαστής μνήμης συστήματος (System Memory Multiplier)
  Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η επιλογή Auto ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD της μνήμης. (Προεπιλογή: Auto)
  Μονή αναλογία μνήμης (100/133 ή 200/266) (Memory Odd Ratio (100/133 or 200/266))
  Η επιλογή "Ενεργοποιημένο" επιτρέπει στο Qclk να εκτελείται σε μονή συχνότητα. (Προεπιλογή: Auto)
  Συχνότητα μνήμης (MHz) (Memory Frequency (MHz))
  Η πρώτη τιμή συχνότητας μνήμης είναι η κανονική συχνότητα λειτουργίας της μνήμης που χρησιμοποιείται. Η δεύτερη είναι η συχνότητα μνήμης που προσαρμόζεται αυτόματα σύμφωνα με τις ρυθμίσεις του "Πολλαπλασιαστή μνήμης συστήματος" (System Memory Multiplier).
• Ρυθμίσεις μνήμης για προχωρημένους (Advanced Memory Settings)
  Extreme Memory Profile (X.M.P.) (Σημείωση), Πολλαπλασιαστής μνήμης συστήματος (System Memory Multiplier), Μονή αναλογία μνήμης (100/133 ή 200/266) (Memory Odd Ratio(100/133 or 200/266)), Συχνότητα μνήμης (Mhz) (Memory Frequency(Mhz))
  Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού "Ρυθμίσεις για προχωρημένους συχνότητας" (Advanced Frequency Settings).
  Λειτουργία εκκίνησης μνήμης (Memory Boot Mode) ^{(Σημείωση)}
  Παρέχει μεθόδους ανίχνευσης και εκπαίδευσης μνήμης.

  Auto	Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
  Normal	Το BIOS εκτελεί αυτόματα εκπαίδευση μνήμης. Λάβετε υπόψη ότι εάν το σύστημα καταστεί ασταθές ή μη εκκινήσιμο, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στις εισαγωγές της μπαταρίας/του βραχυκυκλωτήρα διαγραφής CMOS για τον τρόπο διαγραφής των τιμών CMOS.)
  Ενεργοποίηση γρήγορης εκκίνησης (Enable Fast Boot)	Παραλείψτε την ανίχνευση και την εκπαίδευση μνήμης σε ορισμένα συγκεκριμένα κριτήρια για ταχύτερη εκκίνηση μνήμης.
  Απενεργοποίηση γρήγορης εκκίνησης (Disable Fast Boot)	Ανίχνευση και εκπαίδευση μνήμης σε κάθε εκκίνηση.

  Memory Enhancement Settings
  Παρέχει διάφορες ρυθμίσεις βελτίωσης της απόδοσης της μνήμης: Normal (βασική απόδοση), Relax OC, Enhanced Stability και Enhanced Performance. (Προεπιλογή: Normal)
  Memory Timing Mode
  Οι επιλογές Manual και Advanced Manual επιτρέπουν τη διαμόρφωση των Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving και των ρυθμίσεων χρονισμού μνήμης παρακάτω. Οι επιλογές είναι: Auto (προεπιλογή), Manual, Advanced Manual.
  Profile DDR Voltage
  Όταν χρησιμοποιείτε μια μη-XMP μονάδα μνήμης ή το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Disabled, η τιμή εμφανίζεται σύμφωνα με τις προδιαγραφές της μνήμης σας. Όταν το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Profile1 ή Profile2, η τιμή εμφανίζεται σύμφωνα με τα δεδομένα SPD στη μνήμη XMP.
  Memory Multiplier Tweaker
  Παρέχει διαφορετικά επίπεδα αυτόματου συντονισμού μνήμης. (Προεπιλογή: Auto)
  Channel Interleaving
  Ενεργοποιεί ή απενεργοποιεί την παρεμβολή καναλιών μνήμης. Η ενεργοποίηση επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικά κανάλια της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Rank Interleaving
  Ενεργοποιεί ή απενεργοποιεί την παρεμβολή βαθμίδων μνήμης. Η ενεργοποίηση επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικές βαθμίδες της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)

• Channel A/B Memory Sub Timings
  Αυτό το υπομενού παρέχει ρυθμίσεις χρονισμού μνήμης για κάθε κανάλι μνήμης. Οι αντίστοιχες οθόνες ρύθμισης χρονισμού είναι διαμορφώσιμες μόνο όταν το Memory Timing Mode έχει οριστεί σε Manual ή Advanced Manual. Σημείωση: Το σύστημά σας μπορεί να γίνει ασταθές ή να μην μπορέσει να εκκινήσει μετά την πραγματοποίηση αλλαγών στους χρονισμούς της μνήμης. Εάν συμβεί αυτό, επαναφέρετε τον πίνακα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή εκκαθαρίζοντας τις τιμές CMOS.

• Advanced Voltage Settings

• Advanced Power Settings
  CPU Vcore Loadline Calibration
  Σας επιτρέπει να διαμορφώσετε τη βαθμονόμηση Load-Line για την τάση CPU Vcore. Η επιλογή ενός υψηλότερου επιπέδου διατηρεί την τάση CPU Vcore πιο συνεπή με αυτό που έχει οριστεί στο BIOS υπό μεγάλο φορτίο. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση και ορίζει την τάση σύμφωνα με τις προδιαγραφές της Intel. (Προεπιλογή: Auto)
  VAXG Loadline Calibration
  Σας επιτρέπει να διαμορφώσετε τη βαθμονόμηση Load-Line για την τάση CPU VAXG. Η επιλογή ενός υψηλότερου επιπέδου διατηρεί την τάση CPU VAXG πιο συνεπή με αυτό που έχει οριστεί στο BIOS υπό μεγάλο φορτίο. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση και ορίζει την τάση σύμφωνα με τις προδιαγραφές της Intel. (Προεπιλογή: Auto)

• CPU Core Voltage Control
  Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης CPU.

• Chipset Voltage Control
  Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης Chipset.

• DRAM Voltage Control
  Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης μνήμης DRAM.

• PC Health Status
  Reset Case Open Status

  Disabled	Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο σασί. (Προεπιλογή)
  Enabled	Διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο σασί και το πεδίο Case Open θα εμφανίζει "No" στην επόμενη εκκίνηση.

  Case Open
  Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης εισβολής στο σασί που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του σασί του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes", διαφορετικά θα εμφανίσει "No". Για να διαγράψετε την εγγραφή κατάστασης εισβολής στο σασί, ορίστε την επιλογή Reset Case Open Status σε Enabled, αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
  CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Εμφανίζει τις τρέχουσες τάσεις του συστήματος.

• Miscellaneous Settings
  Max Link Speed
  Σας επιτρέπει να ορίσετε τη λειτουργία των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία εξαρτάται από τις προδιαγραφές υλικού κάθε υποδοχής. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  3DMark01 Enhancement
  Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση ορισμένων παλαιότερων benchmark. (Προεπιλογή: Disabled)

• Smart Fan 5 Settings
  Monitor
  Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN)
  Fan Speed Control
  Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να προσαρμόσετε την ταχύτητα του ανεμιστήρα.

  Normal	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να προσαρμόσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
  Silent	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
  Manual	Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
  Full Speed	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.

  Fan Control Use Temperature Input
  Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
  Temperature Interval
  Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
  Fan Control Mode

  Auto	Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και ορίζει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
  Voltage	Η λειτουργία τάσης συνιστάται για ανεμιστήρα 3 ακίδων.
  PWM	Η λειτουργία PWM συνιστάται για ανεμιστήρα 4 ακίδων.

Temperature
Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής στόχου.
Fan Speed
Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
Temperature Warning Control
Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβεί το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (προεπιλογή), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Fan Fail Warning
Επιτρέπει στο σύστημα να εκπέμπει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Disabled)

^(Note)
Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel ®, επισκεφθείτε τον ιστότοπο της Intel.
^{(Note 1)}
Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel ®, επισκεφθείτε τον ιστότοπο της Intel.
^{(Note 2)}
Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη δυνατότητα.

Σύστημα

Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε με μη αυτόματο τρόπο την ώρα του συστήματος.
Επίπεδο πρόσβασης
Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Διαχειριστής.) Το επίπεδο Διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. το επίπεδο Χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
Γλώσσα συστήματος
Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
Ημερομηνία συστήματος
Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Ώρα συστήματος
Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.

BIOS

Κατάσταση Bootup NumLock
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST. (Προεπιλογή: Ενεργοποίηση)
Επιλογή ασφαλείας
Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup.
Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Κωδικός πρόσβασης διαχειριστή/Κωδικός πρόσβασης χρήστη.

Setup	Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup.
System	Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup. (Προεπιλογή)

Εμφάνιση LOGO σε πλήρη οθόνη
Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο GIGABYTE κατά την εκκίνηση του συστήματος. Η απενεργοποίηση παραλείπει το λογότυπο GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Ενεργοποίηση)
Προτεραιότητες επιλογών εκκίνησης
Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν τη μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισμό GPT, επιλέξτε τη συσκευή με πρόθεμα "UEFI:".
Ή εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισμό GPT, όπως Windows 7 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 7 64-bit και έχει το πρόθεμα "UEFI:".
Προτεραιότητες Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS
Καθορίζει τη σειρά εκκίνησης για έναν συγκεκριμένο τύπο συσκευής, όπως σκληρούς δίσκους, μονάδες οπτικών δίσκων, μονάδες δισκέτας και συσκευές που υποστηρίζουν τη λειτουργία Εκκίνηση από LAN κ.λπ. Πατήστε <Enter> σε αυτό το στοιχείο για να εισέλθετε στο υπομενού που παρουσιάζει τις συσκευές του ίδιου τύπου που είναι συνδεδεμένες. Αυτό το στοιχείο υπάρχει μόνο εάν είναι εγκατεστημένη τουλάχιστον μία συσκευή για αυτόν τον τύπο.
Γρήγορη εκκίνηση
Ενεργοποιεί ή απενεργοποιεί τη Γρήγορη εκκίνηση για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η εξαιρετικά γρήγορη παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποίηση)
Υποστήριξη SATA

All Sata Devices	Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
Last Boot HDD Only	Εκτός από την προηγούμενη μονάδα εκκίνησης, όλες οι συσκευές SATA απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποίηση ή Εξαιρετικά γρήγορη.
Υποστήριξη VGA
Σας επιτρέπει να επιλέξετε τον τύπο λειτουργικού συστήματος για εκκίνηση.

Auto	Ενεργοποιεί μόνο την παλαιού τύπου επιλογή ROM.
EFI Driver	Ενεργοποιεί την επιλογή EFI ROM. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποίηση ή Εξαιρετικά γρήγορη.
Υποστήριξη USB

Disabled	Όλες οι συσκευές USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Full Initial	Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST.
Partial Initial	Μέρος των συσκευών USB απενεργοποιείται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)

Αυτή η λειτουργία είναι απενεργοποιημένη όταν η Γρήγορη εκκίνηση έχει οριστεί σε Εξαιρετικά γρήγορη.
Υποστήριξη συσκευών PS2

Disabled	Όλες οι συσκευές PS/2 απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Enabled	Όλες οι συσκευές PS/2 είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποίηση. Αυτή η λειτουργία είναι απενεργοποιημένη όταν η Γρήγορη εκκίνηση έχει οριστεί σε Εξαιρετικά γρήγορη.
Υποστήριξη προγράμματος οδήγησης στοίβας δικτύου

Disabled	Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
Enabled	Ενεργοποιεί την εκκίνηση από το δίκτυο.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποίηση ή Εξαιρετικά γρήγορη.
Επόμενη εκκίνηση μετά από απώλεια ισχύος AC

Normal Boot	Ενεργοποιεί την κανονική εκκίνηση κατά την επιστροφή της ισχύος AC. (Προεπιλογή)
Fast Boot	Διατηρεί τις ρυθμίσεις Γρήγορης εκκίνησης κατά την επιστροφή της ισχύος AC.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποίηση ή Εξαιρετικά γρήγορη.
Ταχύτητα ποντικιού
Σας επιτρέπει να ορίσετε την ταχύτητα μετακίνησης του δρομέα του ποντικιού. (Προεπιλογή: 1 X)
Δυνατότητες Windows 8/10
Σας επιτρέπει να επιλέξετε το λειτουργικό σύστημα που θα εγκατασταθεί. (Προεπιλογή: Άλλο λειτουργικό σύστημα)
Υποστήριξη CSM
Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Μονάδα υποστήριξης συμβατότητας) για την υποστήριξη μιας διαδικασίας εκκίνησης παλαιού τύπου υπολογιστή.

Enabled	Ενεργοποιεί το UEFI CSM. (Προεπιλογή)
Disabled	Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν οι Δυνατότητες Windows 8/10 έχουν οριστεί σε Windows 8/10 ή Windows 8/10 WHQL.
LAN PXE Boot Option ROM
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε την παλαιού τύπου επιλογή ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποίηση)
Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποίηση.
Έλεγχος επιλογής εκκίνησης αποθήκευσης
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή την παλαιού τύπου επιλογή ROM για τον ελεγκτή συσκευής αποθήκευσης.

Do not launch	Απενεργοποιεί την επιλογή ROM.
Legacy	Ενεργοποιεί μόνο την παλαιού τύπου επιλογή ROM. (Προεπιλογή)
UEFI	Ενεργοποιεί μόνο την επιλογή UEFI ROM.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποίηση.
Άλλες συσκευές PCI
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή την παλαιού τύπου επιλογή ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.

Do not launch	Απενεργοποιεί την επιλογή ROM.
Legacy	Ενεργοποιεί μόνο την παλαιού τύπου επιλογή ROM.
UEFI	Ενεργοποιεί μόνο την επιλογή UEFI ROM. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποίηση.
Κωδικός πρόσβασης διαχειριστή
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
Κωδικός πρόσβασης χρήστη
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε <Enter> ξανά όταν σας ζητηθεί να επιβεβαιώσετε.
ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον κωδικό πρόσβασης χρήστη, φροντίστε να ορίσετε πρώτα τον κωδικό πρόσβασης διαχειριστή.

Περιφερειακά

Ambient LED
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία LED ενσωματωμένου ήχου. (Προεπιλογή: Ενεργοποιημένο)
Intel Platform Trust Technology (PTT)
Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel ® PTT. (Προεπιλογή: Απενεργοποιημένο)
SW Guard Extensions (SGX)
Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel ® Software Guard Extensions. Αυτή η δυνατότητα επιτρέπει στο νόμιμο λογισμικό να λειτουργεί σε ένα ασφαλές περιβάλλον και προστατεύει το λογισμικό από επιθέσεις από κακόβουλο λογισμικό. Η επιλογή Software Controlled σάς επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε αυτήν τη δυνατότητα με μια εφαρμογή που παρέχεται από την Intel. (Προεπιλογή: Software Controlled)
OffBoard SATA Controller Configuration
Εμφανίζει πληροφορίες για τον M.2 PCIe SSD σας εάν είναι εγκατεστημένος.

• Trusted Computing
  Ενεργοποιεί ή απενεργοποιεί την Trusted Platform Module (TPM).
• Super IO Configuration
  Serial Port
  Ενεργοποιεί ή απενεργοποιεί τη σειριακή θύρα επί της μητρικής. (Προεπιλογή: Ενεργοποιημένο)
• Intel(R) Bios Guard Technology
  Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα Intel ® BIOS Guard, η οποία προστατεύει το BIOS από κακόβουλες επιθέσεις.
• Network Stack Configuration
  Network Stack
  Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
  Ipv4 PXE Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
  Ipv4 HTTP Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack. & Ipv6 PXE Support Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
  Ipv6 HTTP Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
  PXE boot wait time
  Σας επιτρέπει να διαμορφώσετε πόσο χρόνο να περιμένετε πριν μπορέσετε να πατήσετε <Esc> για να ακυρώσετε την εκκίνηση PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 0)
  Media detect count
  Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελέγχεται η παρουσία μέσων. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 1)
• NVMe Configuration
  Εμφανίζει πληροφορίες για το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο.
• USB Configuration
  Legacy USB Support
  Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB σε MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
  XHCI Hand-off
  Καθορίζει εάν θα ενεργοποιηθεί η δυνατότητα XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Απενεργοποιημένο)
  USB Mass Storage Driver Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
  Port 60/64 Emulation
  Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών I/O 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη legacy για πληκτρολόγια/ποντίκια USB σε MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB.
  (Προεπιλογή: Ενεργοποιημένο)
  Mass Storage Devices
  Εμφανίζει μια λίστα με συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.
• SATA And RST Configuration
  SATA Controller(s)
  Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
  SATA Mode Selection
  Καθορίζει τον τρόπο λειτουργίας των ενσωματωμένων ελεγκτών SATA.

  Intel RST With Intel Optane System Acceleration	Ενεργοποιεί την τεχνολογία Intel ® Optane ™ για τους ελεγκτές SATA.
  AHCI	Διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διεπαφής που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιεί προηγμένες δυνατότητες Serial ATA, όπως Native Command Queuing και hot plug. (Προεπιλογή)

  Aggressive LPM Support
  Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα εξοικονόμησης ενέργειας, ALPM (Aggressive Link Power Management), για τους ελεγκτές Chipset SATA. (Προεπιλογή: Ενεργοποιημένο)
  Port 0/1/2/3/4/5
  Ενεργοποιεί ή απενεργοποιεί κάθε θύρα SATA. (Προεπιλογή: Ενεργοποιημένο)
  Hot plug
  Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα hot plug για κάθε θύρα SATA. (Προεπιλογή: Απενεργοποιημένο)
  Configured as eSATA
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για εξωτερικές συσκευές SATA.

Chipset

VT-d ^{(Σημείωση)}
Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel ® Virtualization Technology for Directed I/O. (Προεπιλογή: Ενεργοποιημένο)
Internal Graphics
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών. (Προεπιλογή: Αυτόματο)
DVMT Pre-Allocated
Σας επιτρέπει να ορίσετε το μέγεθος της μνήμης ενσωματωμένων γραφικών. Οι επιλογές είναι: 32M~1024M. (Προεπιλογή: 64M)
DVMT Total Gfx Mem
Σας επιτρέπει να εκχωρήσετε το μέγεθος μνήμης DVMT των ενσωματωμένων γραφικών. Οι επιλογές είναι: 128M, 256M, MAX. (Προεπιλογή: 256M)
Audio Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου ήχου. (Προεπιλογή: Ενεργοποιημένο) Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα ήχου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε τον ενσωματωμένο ήχο, ορίστε αυτό το στοιχείο σε Απενεργοποιημένο.
PCH LAN Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία LAN επί της μητρικής. (Προεπιλογή: Ενεργοποιημένο) Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα δικτύου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε το LAN επί της μητρικής, ορίστε αυτό το στοιχείο σε Απενεργοποιημένο.
Wake on LAN Enable
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αφύπνισης μέσω LAN. (Προεπιλογή: Ενεργοποιημένο)
High Precision Timer
Ενεργοποιεί ή απενεργοποιεί το High Precision Event Timer (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο) & IOAPIC 24-119 Entries Ενεργοποιεί ή απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή: Ενεργοποιημένο)

^{(Σημείωση)} Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel ®, επισκεφθείτε την ιστοσελίδα της Intel.

Ρεύμα

Platform Power Management
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Active State Power Management (ASPM). (Προεπιλογή: Απενεργοποιημένο)
PEG ASPM
Σας επιτρέπει να ρυθμίσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στο δίαυλο CPU PEG. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Διαχείριση ενέργειας πλατφόρμας έχει οριστεί σε Ενεργοποιημένο. (Προεπιλογή: Ενεργοποιημένο)
PCH ASPM
Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στο δίαυλο PCI Express του Chipset. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Διαχείριση ενέργειας πλατφόρμας έχει οριστεί σε Ενεργοποιημένο. (Προεπιλογή: Ενεργοποιημένο)
DMI ASPM
Σας επιτρέπει να ρυθμίσετε τη λειτουργία ASPM τόσο για την πλευρά της CPU όσο και για την πλευρά του Chipset της σύνδεσης DMI. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Διαχείριση ενέργειας πλατφόρμας έχει οριστεί σε Ενεργοποιημένο. (Προεπιλογή: Ενεργοποιημένο)
AC BACK
Καθορίζει την κατάσταση του συστήματος μετά την επαναφορά ρεύματος από απώλεια ρεύματος AC.

Always Off	Το σύστημα παραμένει απενεργοποιημένο κατά την επιστροφή του ρεύματος AC. (Προεπιλογή)
Always On	Το σύστημα ενεργοποιείται κατά την επιστροφή του ρεύματος AC.
Memory	Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επιστροφή του ρεύματος AC.

Power On By Keyboard
Επιτρέπει την ενεργοποίηση του συστήματος με ένα συμβάν αφύπνισης πληκτρολογίου PS/2.
Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στο καλώδιο +5VSB.

Disabled	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Any Key	Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.
Keyboard 98	Πατήστε το κουμπί POWER στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.
Password	Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.

Power On Password
Ορίστε τον κωδικό πρόσβασης όταν το Power On By Keyboard έχει οριστεί σε Password. Πατήστε <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Για να ενεργοποιήσετε το σύστημα, εισαγάγετε τον κωδικό πρόσβασης και πατήστε <Enter>.
Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε ξανά <Enter> χωρίς να εισαγάγετε τον κωδικό πρόσβασης για να καταργήσετε τις ρυθμίσεις κωδικού πρόσβασης.
Power On By Mouse
Επιτρέπει την ενεργοποίηση του συστήματος με ένα συμβάν αφύπνισης ποντικιού PS/2.
Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στο καλώδιο +5VSB.

Disabled	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Move	Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.
Double Click	Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.

ErP
Καθορίζει εάν θα επιτρέπεται στο σύστημα να καταναλώνει τη λιγότερη ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). (Προεπιλογή: Απενεργοποιημένο)
Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Ενεργοποιημένο, οι ακόλουθες λειτουργίες θα είναι μη διαθέσιμες: Επαναφορά με συναγερμό, αφύπνιση συμβάντος PME, ενεργοποίηση με ποντίκι, ενεργοποίηση με πληκτρολόγιο και αφύπνιση μέσω LAN.
Soft-Off by PWR-BTTN
Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.

Instant-Off	Πατήστε το κουμπί λειτουργίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
Delay 4 Sec.	Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατήσετε το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα μεταβεί σε κατάσταση αναστολής λειτουργίας.

Power Loading
Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό βρίσκεται σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία, προκαλώντας τον τερματισμό ή την αποτυχία του. Εάν συμβεί αυτό, ορίστε την επιλογή Ενεργοποίηση. Η αυτόματη επιλογή επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Αυτόματο)
Resume by Alarm
Καθορίζει εάν θα ενεργοποιείται το σύστημα σε μια επιθυμητή στιγμή. (Προεπιλογή: Απενεργοποιημένο)
Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
Ημέρα αφύπνισης: Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
Ώρα/λεπτό/δευτερόλεπτο αφύπνισης: Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιηθεί αυτόματα.
Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε τον ανεπαρκή τερματισμό λειτουργίας από το λειτουργικό σύστημα ή την αφαίρεση του ρεύματος AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.
RC6(Render Standby)
Σας επιτρέπει να καθορίσετε εάν θα επιτρέπεται στα ενσωματωμένα γραφικά να εισέλθουν σε κατάσταση αναμονής για να μειώσουν την κατανάλωση ενέργειας. (Προεπιλογή: Ενεργοποιημένο)

Αποθήκευση & Έξοδος

Save & Exit Setup
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα BIOS Setup. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού του BIOS Setup.
Exit Without Saving
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από το BIOS Setup χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στο BIOS Setup στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού του BIOS Setup.
Load Optimized Defaults
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις BIOS. Οι προεπιλεγμένες ρυθμίσεις BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
Boot Override
Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για να επιβεβαιώσετε. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινήσει από αυτήν τη συσκευή.
Save Profiles
Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στην αποθηκευτική σας συσκευή.
Load Profiles
Εάν το σύστημά σας γίνει ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε προηγουμένως, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων BIOS. Αρχικά επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από την αποθηκευτική σας συσκευή ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως η επαναφορά των ρυθμίσεων BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).

Ενεργοποίηση της τεχνολογίας Intel ® Optane ™

Απαιτήσεις συστήματος

1. Intel ® Optane ™ SSD
2. The Optane ™ SSD πρέπει να έχει χωρητικότητα τουλάχιστον 16 GB και πρέπει να έχει ίση ή μικρότερη χωρητικότητα από τον σκληρό δίσκο/SSD που θα επιταχυνθεί.)

1. Στη ρύθμιση BIOS, μεταβείτε στο BIOS και ορίστε την Υποστήριξη CSM σε Ενεργοποιημένη και τον Έλεγχο επιλογής εκκίνησης αποθήκευσης σε UEFI. Στη συνέχεια, μεταβείτε στην ενότητα Peripherals\SATA And RST Configuration, ορίστε την επιλογή SATA Mode Selection σε Intel RST With Intel Optane System Acceleration. Αποθηκεύστε τις αλλαγές και βγείτε από τη ρύθμιση BIOS.
2. Εισέλθετε στο λειτουργικό σύστημα, εκκινήστε το βοηθητικό πρόγραμμα Intel ® Rapid Storage Technology από το μενού Έναρξη και, στη συνέχεια, ενεργοποιήστε την τεχνολογία Intel ® Optane ™.

Εγκατάσταση οδηγών

• Πριν εγκαταστήσετε τους οδηγούς, εγκαταστήστε πρώτα το λειτουργικό σύστημα. (Οι ακόλουθες οδηγίες χρησιμοποιούν τα Windows 10 ως το παράδειγμα λειτουργικού συστήματος.)
• Μετά την εγκατάσταση του λειτουργικού συστήματος, τοποθετήστε το δίσκο οδηγού μητρικής πλακέτας στην οπτική μονάδα. Κάντε κλικ στο μήνυμα "Αγγίξτε για να επιλέξετε τι θα συμβεί με αυτόν το δίσκο" στην επάνω δεξιά γωνία της οθόνης και επιλέξτε "Εκτέλεση Run.exe" (ή μεταβείτε στον Υπολογιστή μου, κάντε διπλό κλικ στην οπτική μονάδα και εκτελέστε το πρόγραμμα Run.exe.)

Το "Xpress Install" (Γρήγορη εγκατάσταση) θα σαρώσει αυτόματα το σύστημά σας και στη συνέχεια θα εμφανίσει όλους τους οδηγούς που συνιστώνται για εγκατάσταση. Μπορείτε να κάνετε κλικ στο κουμπί Xpress Install (Γρήγορη εγκατάσταση) και το "Xpress Install" (Γρήγορη εγκατάσταση) θα εγκαταστήσει όλους τους επιλεγμένους οδηγούς. Ή κάντε κλικ στο βέλος για να εγκαταστήσετε μεμονωμένα τους οδηγούς που χρειάζεστε.

Επικοινωνήστε μαζί μας

GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231,Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): http://esupport.gigabyte.com
WEB address (English): http://www.gigabyte.com
WEB address (Chinese): http://www.gigabyte.tw

• GIGABYTE eSupport
  To submit a technical or non-technical (Sales/Marketing) question, please link to: http://esupport.gigabyte.com


Πνευματικά δικαιώματα
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Με επιφύλαξη παντός δικαιώματος. Τα εμπορικά σήματα που αναφέρονται σε αυτό το εγχειρίδιο είναι νόμιμα κατοχυρωμένα στους αντίστοιχους κατόχους τους.

Αναγνώριση της αναθεώρησης της μητρικής πλακέτας σας
Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτό: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας σας πριν από την ενημέρωση του BIOS, των οδηγών της μητρικής πλακέτας ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:

Για περισσότερες λεπτομέρειες προϊόντος, επισκεφθείτε την ιστοσελίδα της GIGABYTE.

Αναφορές

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη GIGABYTE GA-B250M-Gaming 3 - Εγχειρίδιο μητρικής πλακέτας

Διαθέσιμες γλώσσες
