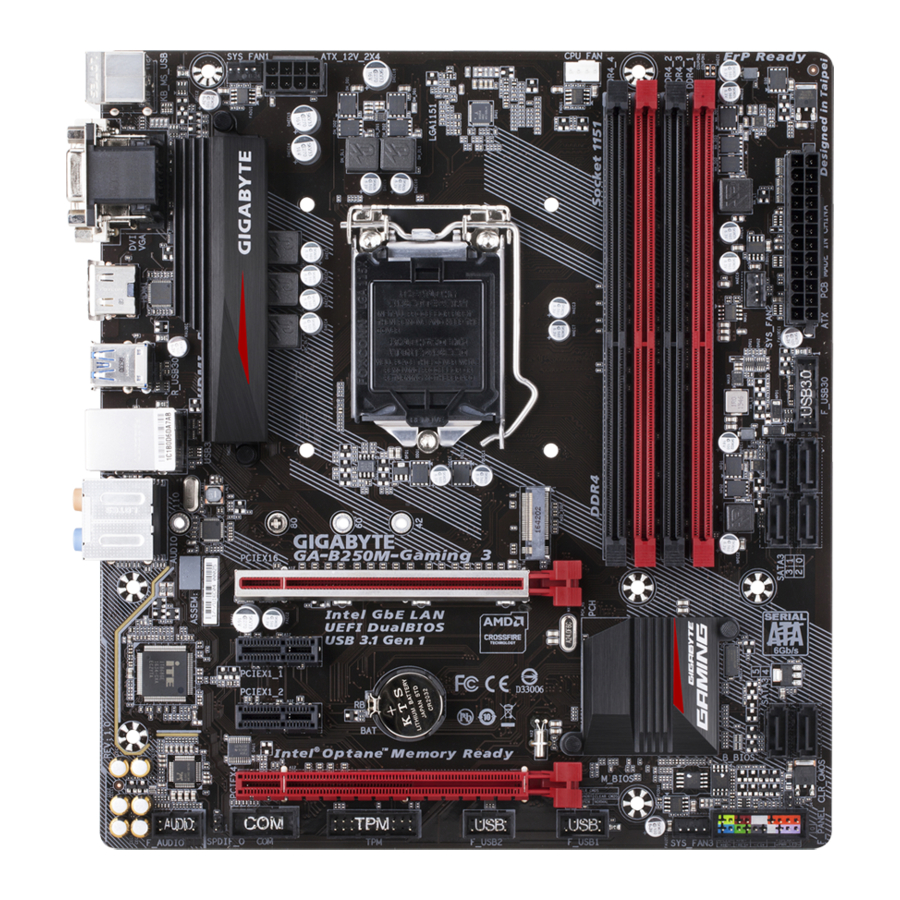

Postavitev matične plošče GA-B250M-Gaming 3

Postavitev matične plošče

Vsebina škatle

Matična plošča GA-B250M-Gaming 3
Disk z gonilniki za matično ploščo
Uporabniški priročnik
Dva kabla SATA
I/O ščitnik

* Zgornja vsebina škatle je samo za referenco in dejanski predmeti so odvisni od paketa izdelka, ki ga dobite. Vsebina škatle se lahko spremeni brez predhodnega obvestila.

Namestitev strojne opreme

Varnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte te postopke:

Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
Pred namestitvijo ne odstranjujte ali poškodujte nalepke S/N (serijska številka) matične plošče ali garancijske nalepke, ki jo je priskrbel vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
Preden namestite ali odstranite matično ploščo ali druge komponente strojne opreme, vedno izklopite napajanje z izklopom napajalnega kabla iz električne vtičnice.
Pri priključevanju komponent strojne opreme na notranje priključke na matični plošči se prepričajte, da so tesno in varno priključene.
Pri rokovanju z matično ploščo se izogibajte dotikanju kovinskih vodnikov ali priključkov.
Pri rokovanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, je najbolje nositi zapestnico za elektrostatično razelektritev (ESD). Če nimate zapestnice ESD, naj bodo vaše roke suhe in se najprej dotaknite kovinskega predmeta, da odpravite statično elektriko.
Pred namestitvijo matične plošče jo postavite na antistatično podlogo ali v elektrostatično zaščitno posodo.
Preden priključite ali odklopite napajalni kabel iz matične plošče, se prepričajte, da je napajalnik izklopljen.
Preden vklopite napajanje, se prepričajte, da je napetost napajalnika nastavljena v skladu z lokalnim standardom napetosti.
Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaše strojne opreme priključeni.
Da preprečite poškodbe matične plošče, ne dovolite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
Prepričajte se, da na matični plošči ali v ohišju računalnika ni preostalih vijakov ali kovinskih komponent.
Ne postavljajte računalniškega sistema na neravno površino.
Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažnostjo.
Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in telesne poškodbe uporabnika.
Če niste prepričani o katerem koli koraku namestitve ali imate težavo, povezano z uporabo izdelka, se posvetujte s certificiranim računalniškim tehnikom.
Če uporabljate adapter, podaljšek napajalnega kabla ali podaljšek, se posvetujte z njegovimi navodili za namestitev in/ali ozemljitev.

Specifikacije izdelka

CPU	Podpora za 7. in 6. generacijo procesorjev Intel ® Core ™ i7/procesorjev Intel ® Core ™ i5/procesorjev Intel ® Core ™ i3/procesorjev Intel ® Pentium ®/procesorjev Intel ® Celeron ® v paketu LGA1151 (za najnovejši seznam podprtih CPE obiščite spletno mesto GIGABYTE.) Predpomnilnik L3 se razlikuje glede na CPE
Nabor čipov	Nabor čipov Intel ® B250 Express
Pomnilnik	4 x DDR4 DIMM reže, ki podpirajo do 64 GB sistemskega pomnilnika * Zaradi omejitve 32-bitnega operacijskega sistema Windows bo pri nameščeni več kot 4 GB fizičnega pomnilnika dejanska velikost prikazanega pomnilnika manjša od velikosti nameščenega fizičnega pomnilnika. Dvokanalna pomnilniška arhitektura Podpora za pomnilniške module DDR4 2400/2133 MHz Podpora za pomnilniške module ECC Un-buffered DIMM 1Rx8/2Rx8 (delujejo v načinu brez ECC) Podpora za pomnilniške module non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora za pomnilniške module Extreme Memory Profile (XMP) * Za podporo pomnilniku 2400 MHz ali XMP morate namestiti procesor 7. generacije. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Integrirana grafika	Integriran grafični procesor – podpora za Intel ® HD Graphics: 1 x priključek D-Sub, ki podpira največjo ločljivost 1920 x 1200 pri 60 Hz 1 x priključek DVI-D, ki podpira največjo ločljivost 1920 x 1200 pri 60 Hz * Priključek DVI-D ne podpira povezave D-Sub z adapterjem. 1 x priključek HDMI, ki podpira največjo ločljivost 4096 x 2160 pri 24 Hz * Podpora za različico HDMI 1.4. Podpora za do 3 zaslone hkrati Največ skupnega pomnilnika 1 GB
Zvok	Kodek Realtek ® ALC892 Zvok visoke ločljivosti 2/4/5.1/7.1-kanalni Podpora za izhod S/PDIF
LAN	Čip Intel ® GbE LAN (10/100/1000 Mbit)
Razširitvene reže	1 x reža PCI Express x16, ki deluje pri x16 (PCIEX16) * Za optimalno delovanje, če bo nameščena samo ena grafična kartica PCI Express, jo namestite v režo PCIEX16. 1 x reža PCI Express x16, ki deluje pri x4 (PCIEX4) 2 x reži PCI Express x1 (Vse reže PCI Express so skladne s standardom PCI Express 3.0.)
Tehnologija Multi-Graphics	Podpora za tehnologije AMD Quad-GPU CrossFireX ™ in 2-Way AMD CrossFire ™
Vmesnik za shranjevanje	Nabor čipov: 1 x priključek M.2 (Socket 3, M key, podpira tip 2242/2260/2280/22110 SATA in PCIe x4/x2 SSD) 6 x priključki SATA 6Gb/s * Glejte »Notranji priključki« za obvestila o namestitvi priključkov M.2 in SATA.
USB	Nabor čipov: 6 x priključki USB 3.1 Gen 1 (4 priključki na zadnji plošči, 2 priključka sta na voljo prek notranjih glav USB) 6 x priključki USB 2.0/1.1 (2 priključka na zadnji plošči, 4 priključki so na voljo prek notranjih glav USB)
Notranji priključki	1 x 24-pinski glavni napajalni priključek ATX 1 x 8-pinski napajalni priključek ATX 12 V 1 x priključek M.2 Socket 3 6 x priključki SATA 6Gb/s 1 x glava ventilatorja CPE 3 x glave ventilatorjev sistema 1 x glava sprednje plošče 1 x glava zvoka sprednje plošče 1 x glava izhoda S/PDIF 1 x glava USB 3.1 Gen 1 2 x glavi USB 2.0/1.1 1 x glava modula zaupanja vredne platforme (TPM) 1 x glava zaporednih vrat 1 x preklopnik Clear CMOS
Priključki na zadnji plošči	1 x vrata PS/2 za tipkovnico/miško 1 x vrata D-Sub 1 x vrata DVI-D 1 x vrata HDMI 4 x priključki USB 3.1 Gen 1 2 x priključki USB 2.0/1.1 1 x vrata RJ-45 6 x zvočni priključki (izhod za srednji/nizkotonski zvočnik, izhod za zadnji zvočnik, stranski zvočnik Out, Line In, Line Out, Mic In)
I/O krmilnik	Čip I/O krmilnika iTE ®
Strojni monitor	Zaznavanje napetosti Zaznavanje temperature Zaznavanje hitrosti ventilatorja Opozorilo o pregrevanju Opozorilo o odpovedi ventilatorja Nadzor hitrosti ventilatorja * Ali je funkcija nadzora hitrosti ventilatorja podprta, je odvisno od hladilnika, ki ga namestite.
BIOS	2 x 64 Mbit bliskavica Uporaba licenciranega AMI UEFI BIOS Podpora za DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Edinstvene funkcije	Podpora za APP Center * Razpoložljive aplikacije v APP Center se lahko razlikujejo glede na model matične plošče. Podprte funkcije posamezne aplikacije se lahko razlikujejo tudi glede na specifikacije matične plošče. 3D OSD @BIOS Ambient LED AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Podpora za Q-Flash Podpora za Xpress Install
Priložena programska oprema	Norton ® Internet Security (različica OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Operacijski sistem	Podpora za Windows 10 64-bit (za procesorje Intel ® 7. generacije) Podpora za Windows 10 64-bit/Windows 8.1 64-bit/Windows 7 32-bit/64-bit (za procesorje Intel ® 6. generacije) * Pred namestitvijo sistema Windows 7 prenesite »Orodje za namestitev sistema Windows USB« s spletnega mesta GIGABYTE in ga namestite.
Faktor oblike	Faktor oblike Micro ATX; 24,4 cm x 22,5 cm

* GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelka in informacij v zvezi z izdelkom brez predhodnega obvestila.

Za sezname podpore CPE, pomnilniških modulov, SSD-jev in naprav M.2 obiščite spletno mesto GIGABYTE.

Za prenos najnovejše različice aplikacij obiščite stran Seznam podpore/pripomočkov na spletnem mestu GIGABYTE.

Namestitev CPE

pozor Preden začnete nameščati CPE, preberite naslednja navodila:

Prepričajte se, da matična plošča podpira CPE. (Za najnovejši seznam podprtih CPE obiščite spletno mesto GIGABYTE.)
Preden namestite CPE, vedno izklopite računalnik in izključite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.
Poiščite prvo priključno točko CPE. CPE ni mogoče vstaviti, če je nepravilno usmerjen. (Lahko tudi poiščete zareze na obeh straneh CPE in poravnalne ključe na podnožju CPE.)
Na površino CPE nanesite enakomeren in tanek sloj termalne paste.
Ne vklapljajte računalnika, če hladilnik CPE ni nameščen, sicer lahko pride do pregrevanja in poškodb CPE.
Nastavite frekvenco gostitelja CPE v skladu s specifikacijami CPE. Ni priporočljivo, da se frekvenca sistemskega vodila nastavi preko specifikacij strojne opreme, ker ne izpolnjuje standardnih zahtev za zunanje naprave. Če želite nastaviti frekvenco preko standardnih specifikacij, to storite v skladu s specifikacijami vaše strojne opreme, vključno s CPE, grafično kartico, pomnilnikom, trdim diskom itd.

Namestitev CPE
Poiščite poravnalne ključe na podnožju CPE matične plošče in zareze na CPE.

pozor Ne odstranjujte pokrova podnožja CPE, preden vstavite CPE. Med postopkom ponovnega vklopa ročice se lahko samodejno odpre s plošče obremenitve, potem ko vstavite CPE.

Namestitev pomnilnika

pozor Preden začnete nameščati pomnilnik, preberite naslednja navodila:

Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Preden namestite pomnilnik, vedno izklopite računalnik in izključite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.
Pomnilniški moduli imajo zanesljivo zasnovo. Pomnilniški modul je mogoče namestiti samo v eni smeri. Če pomnilnika ne morete vstaviti, zamenjajte smer.

Konfiguracija pomnilnika z dvojnim kanalom
Ta matična plošča ponuja štiri pomnilniška podnožja in podpira tehnologijo dvojnega kanala. Po namestitvi pomnilnika bo sistem BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Omogočanje načina pomnilnika z dvojnim kanalom bo podvojilo prvotno pasovno širino pomnilnika.

Za več podrobnosti o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

Štiri pomnilniška podnožja so razdeljena na dva kanala in vsak kanal ima dve pomnilniški podnožji, kot sledi:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3
Tabela konfiguracij pomnilnika z dvojnim kanalom:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 modula	- -	DS/SS	- -	DS/SS
2 modula	DS/SS	- -	DS/SS	- -
4 modula	DS/SS	DS/SS	DS/SS	DS/SS

(SS=enostranski, DS=dvostranski, "- -"=brez pomnilnika)

Zaradi omejitev CPE preberite naslednja navodila, preden namestite pomnilnik v načinu dvojnega kanala.

Načina dvojnega kanala ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
Pri omogočanju načina dvojnega kanala z dvema ali štirimi pomnilniškimi moduli je priporočljivo, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov.

Namestitev razširitvene kartice

pozor Preden začnete nameščati razširitveno kartico, preberite naslednja navodila:

Prepričajte se, da matična plošča podpira razširitveno kartico. Previdno preberite priročnik, ki je priložen vaši razširitveni kartici.
Preden namestite razširitveno kartico, vedno izklopite računalnik in izključite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

Vrata USB 2.0/1.1
Vrata USB podpirajo specifikacijo USB 2.0/1.1. Uporabite ta vrata za naprave USB.
Vrata PS/2 za tipkovnico/miško
Uporabite ta vrata za priključitev miške ali tipkovnice PS/2.
Vrata D-Sub
Vrata D-Sub podpirajo 15-pinske priključke D-Sub in največjo ločljivost 1920 x 1200 pri 60 Hz
(dejanske podprte ločljivosti so odvisne od uporabljenega monitorja). Priključite monitor, ki podpira povezavo D-Sub, na ta vrata.
Vrata DVI-D (opomba)
Vrata DVI-D so skladna s specifikacijo DVI-D in podpirajo največjo ločljivost 1920 x 1200 pri 60 Hz
(dejanske podprte ločljivosti so odvisne od uporabljenega monitorja). Priključite monitor, ki podpira povezavo DVI-D, na ta vrata.
Vrata HDMI

Vrata HDMI so skladna s standardom HDCP in podpirajo formate Dolby TrueHD in DTS HD Master Audio. Podpirajo tudi do 192 KHz/16-bitni 8-kanalni zvočni izhod LPCM. Ta vrata lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096 x 2160 pri 24 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.

Če želite nastaviti konfiguracijo s trojnim zaslonom, morate najprej namestiti gonilnike matične plošče v operacijskem sistemu.
Po namestitvi naprave HDMI se prepričajte, da ste privzeto napravo za predvajanje zvoka nastavili na HDMI. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)

Vrata USB 3.1 Gen 1
Vrata USB 3.1 Gen 1 podpirajo specifikacijo USB 3.1 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.

Vrata RJ-45 LAN
Vrata Gigabit Ethernet LAN omogočajo internetno povezavo s hitrostjo prenosa podatkov do 1 Gbps. V nadaljevanju so opisana stanja LED-diod vrat LAN.

Stanje	Opis	Stanje	Opis
Oranžna	Hitrost prenosa podatkov 1 Gbps	Utripanje	Poteka prenos ali sprejem podatkov
Zelena	Hitrost prenosa podatkov 100 Mbps	Vklopljeno	Ne poteka prenos ali sprejem podatkov
Izklopljeno	Hitrost prenosa podatkov 10 Mbps

Izhod za srednji/nizkotonski zvočnik (oranžna)
Uporabite ta zvočni priključek za priključitev srednjih/nizkotonskih zvočnikov v zvočni konfiguraciji 5.1/7.1-kanalov.
Izhod za zadnji zvočnik (črna)
Ta priključek se lahko uporablja za priključitev zadnjih zvočnikov v zvočni konfiguraciji 4/5.1/7.1-kanalov.
Izhod za stranski zvočnik (siva)
Uporabite ta zvočni priključek za priključitev stranskih zvočnikov v zvočni konfiguraciji 7.1-kanalov.
Vhod za linijski signal (modra)
Vhod za linijski signal. Uporabite ta zvočni priključek za naprave za linijski signal, kot so optični pogon, walkman itd.
Izhod za linijski signal (zelena)
Izhod za linijski signal. Uporabite ta zvočni priključek za slušalke ali 2-kanalni zvočnik. Ta priključek se lahko uporablja za priključitev sprednjih zvočnikov v zvočni konfiguraciji 4/5.1/7.1-kanalov.
Vhod za mikrofon (roza)
Vhod za mikrofon.

Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

pozor

Ko odstranjujete kabel, ki je priključen na priključek na zadnji plošči, najprej odstranite kabel iz vaše naprave in nato še iz matične plošče.
Ko odstranjujete kabel, ga povlecite naravnost iz priključka. Ne zibajte ga s strani na stran, da preprečite električni kratek stik znotraj priključka kabla.

(Opomba)
Vrata DVI-D ne podpirajo povezave D-Sub z adapterjem.

Notranji priključki

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2/3
SATA3 0/1/2/3/4/5
M2Q_32G
F_PANEL
F_AUDIO

SPDIF_O
F_USB30
F_USB1/F_USB2
COM
TPM
CLR_CMOS
BAT

pozor Preden priključite zunanje naprave, preberite naslednja navodila:

Najprej se prepričajte, da so vaše naprave skladne s priključki, ki jih želite priključiti.
Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Izključite napajalni kabel iz električne vtičnice, da preprečite poškodbe naprav.
Po namestitvi naprave in pred vklopom računalnika se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

1/2) ATX_12V_2X4/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotovi dovolj stabilnega napajanja za vse komponente na matični plošči. Pred priključitvijo napajalnega priključka se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima zanesljivo zasnovo. Priključite napajalni kabel na napajalni priključek v pravilni smeri. 12V napajalni priključek napaja predvsem procesor. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.

Za izpolnjevanje zahtev glede razširitve je priporočljivo uporabiti napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če uporabljate napajalnik, ki ne zagotavlja zahtevane moči, lahko to povzroči nestabilen sistem ali sistem, ki ga ni mogoče zagnati.

Št. priključka	Definicija	Št. priključka	Definicija
1	GND (samo za 2x4-pin 12V)	5	+12V (samo za 2x4-pin 12V)
2	GND (samo za 2x4-pin 12V)	6	+12V (samo za 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Št. priključka	Definicija	Št. priključka	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pin ATX)	23	+5V (samo za 2x12-pin ATX)
12	3.3V (samo za 2x12-pin ATX)	24	GND (samo za 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (priključki za ventilator)
Vsi priključki za ventilator na tej matični plošči so 4-pinski. Večina priključkov za ventilator ima zanesljivo zasnovo za vstavljanje. Pri priključitvi kabla ventilatorja ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo za nadzor hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo, da v ohišje namestite sistemski ventilator.

Št. priključka	Definicija
1	GND
2	Nadzor hitrosti napetosti
3	Zaznavanje
4	PWM nadzor hitrosti

pozor

Prepričajte se, da priključite kable ventilatorja na priključke za ventilator, da preprečite pregrevanje procesorja in sistema. Pregrevanje lahko povzroči poškodbe procesorja ali pa se sistem lahko ustavi.
Ti priključki za ventilator niso konfiguracijski mostički. Ne postavljajte pokrovčka mostička na priključke.

SATA3 0/1/2/3/4/5 (SATA 6Gb/s priključki)
Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardom SATA 3Gb/s in SATA 1.5Gb/s. Vsak priključek SATA podpira eno samo napravo SATA.

Št. priključka Definicija

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

Če želite omogočiti vstavljanje med delovanjem za vrata SATA, glejte poglavje »BIOS Setup«, »Peripherals\SATA And RST Configuration« za več informacij.

M2Q_32G (M.2 Socket 3 priključek)
Priključek M.2 podpira M.2 SATA SSD-je in M.2 PCIe SSD-je.

Sledite spodnjim korakom za pravilno namestitev M.2 SSD-ja v priključek M.2.
1. Uporabite izvijač, da odvijete vijak in matico z matične plošče. Poiščite ustrezno luknjo za pritrditev nameščenega M.2 SSD-ja in najprej privijte matico.
2. Potisnite M.2 SSD v priključek pod kotom.
3. Pritisnite M.2 SSD navzdol in ga nato pritrdite z vijakom.

  Izberite ustrezno luknjo za namestitev M.2 SSD-ja in ponovno pritrdite vijak in matico.

Obvestila o namestitvi za priključke M2Q_32G in SATA:
Zaradi omejenega števila linij, ki jih zagotavlja nabor čipov, lahko vrsta naprav, nameščenih v priključek M2Q_32G, vpliva na razpoložljivost priključkov SATA. Priključek M2Q_32G si deli pasovno širino s priključkom SATA3 5. Za podrobnosti glejte naslednjo tabelo.

Vrsta M.2 SSD/priključka	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Ni nameščen M.2 SSD

: Na voljo,
: Ni na voljo

F_PANEL (priključek na sprednji plošči)
Priključite stikalo za vklop, stikalo za ponastavitev, zvočnik, stikalo/senzor za vdor v ohišje in indikator stanja sistema na ohišju na ta priključek v skladu s spodnjimi dodelitvami pinov. Pred priključitvijo kablov upoštevajte pozitivne in negativne pine.

PLED/PWR_LED (LED za vklop, rumena/vijolična):
Priključi se na indikator stanja napajanja na sprednji plošči ohišja. LED-lučka sveti, ko sistem deluje. LED-lučka ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).

LED-lučka stanja sistema

S0 Vklopljena

S3/S4/S5 Izklopljena

PW (stikalo za vklop, rdeče): Priključi se na stikalo za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (za več informacij glejte poglavje »BIOS Setup«, »Power«).
SPEAK (zvočnik, oranžen): Priključi se na zvočnik na sprednji plošči ohišja. Sistem poroča o stanju zagona sistema z oddajanjem kode piska. Če ob zagonu sistema ni zaznana nobena težava, se sliši en sam kratek pisk.

HD (LED za aktivnost trdega diska, modra): Priključi se na LED za aktivnost trdega diska na sprednji plošči ohišja. LED-lučka sveti, ko trdi disk bere ali zapisuje podatke.
RES (stikalo za ponastavitev, zeleno): Priključi se na stikalo za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se ta zamrzne in ne more izvesti običajnega ponovnega zagona.
CI (priključek za vdor v ohišje, siv): Priključi se na stikalo/senzor za vdor v ohišje na ohišju, ki lahko zazna, ali je bil pokrov ohišja odstranjen. Ta funkcija zahteva ohišje s stikalom/senzorjem za vdor v ohišje.
NC (oranžna): Brez povezave.

Sprednja plošča
Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je večinoma sestavljen iz stikala za vklop, stikala za ponastavitev, LED za vklop, LED za aktivnost trdega diska, zvočnika itd. Pri priključitvi modula sprednje plošče ohišja na ta priključek se prepričajte, da se dodelitve žic in dodelitve pinov pravilno ujemajo.

F_AUDIO (Priključek za zvok na sprednji plošči)
Priključek za zvok na sprednji plošči podpira Intel High Definition audio (HD) in AC'97 audio. Na ta priključek lahko priključite zvočni modul sprednje plošče ohišja. Prepričajte se, da se dodelitve žic konektorja modula ujemajo z dodelitvami pinov priključka matične plošče. Nepravilna povezava med konektorjem modula in priključkom matične plošče bo povzročila, da naprava ne bo mogla delovati ali jo celo poškodovala.

Za HD zvok na sprednji plošči:

Št. pina Definicija

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Brez pina

9 LINE2_L

10 Sense

Za AC'97 zvok na sprednji plošči:

Št. pina Definicija

1 MIC

2 GND

3 Napajanje MIC

4 NC

5 Line Out (R)

6 NC

7 NC

8 Brez pina

9 Line Out (L)

10 NC
- Priključek za zvok na sprednji plošči privzeto podpira HD zvok.
- Zvočni signali bodo prisotni hkrati na sprednji in zadnji zvočni povezavi.
- Nekatera ohišja zagotavljajo zvočni modul sprednje plošče, ki ima ločene konektorje na vsaki žici namesto posameznega vtiča. Za informacije o priključitvi zvočnega modula sprednje plošče, ki ima različne dodelitve žic, se obrnite na proizvajalca ohišja.

SPDIF_O (Priključek za izhod S/PDIF)
Ta priključek podpira digitalni izhod S/PDIF in priključi digitalni zvočni kabel S/PDIF (priložen razširitvenim karticam) za digitalni zvočni izhod iz matične plošče na nekatere razširitvene kartice, kot so grafične kartice in zvočne kartice. Nekatere grafične kartice na primer morda zahtevajo, da uporabite digitalni zvočni kabel S/PDIF za digitalni zvočni izhod iz matične plošče na grafično kartico, če želite priključiti zaslon HDMI na grafično kartico in imeti hkrati digitalni zvočni izhod iz zaslona HDMI. Za informacije o priključitvi digitalnega zvočnega kabla S/PDIF natančno preberite priročnik za vašo razširitveno kartico.

Št. pina Definicija

1 SPDIFO

2 GND

F_USB30 (Priključek USB 3.1 Gen 1)
Priključek je skladen s specifikacijama USB 3.1 Gen 1 in USB 2.0 ter lahko zagotovi dva vrata USB. Za nakup izbirne 3,5-palčne sprednje plošče, ki zagotavlja dve vrata USB 3.1 Gen 1, se obrnite na lokalnega prodajalca.

Št. pina	Definicija	Št. pina	Definicija
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+ F
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Brez pina

pozor Pred namestitvijo nosilca USB se prepričajte, da ste izklopili računalnik in iztaknili napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.

F_USB1/F_USB2 (Priključki USB 2.0/1.1)
Priključki so skladni s specifikacijo USB 2.0/1.1. Vsak priključek USB lahko zagotovi dve vrata USB prek izbirnega nosilca USB. Za nakup izbirnega nosilca USB se obrnite na lokalnega prodajalca.

Št. pina Definicija Št. pina Definicija

1 Napajanje (5V) 6 USB DY+

2 Napajanje (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 Brez pina

5 USB DX+ 10 NC

Ne priključujte kabla nosilca IEEE 1394 (2x5-pin) v priključek USB 2.0/1.1.
Pred namestitvijo nosilca USB se prepričajte, da ste izklopili računalnik in iztaknili napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.

COM (Priključek za zaporedna vrata)
Priključek COM lahko zagotovi ena zaporedna vrata prek izbirnega kabla za vrata COM. Za nakup izbirnega kabla za vrata COM se obrnite na lokalnega prodajalca.

Št. pina Definicija Št. pina Definicija

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Brez pina

TPM (Priključek modula zaupanja TPM)
Na ta priključek lahko priključite modul zaupanja TPM (Trusted Platform Module).

Št. pina	Definicija	Št. pina	Definicija
1	LCLK	11	LAD0
2	GND	12	GND S
3	LFRAME	13	NC
4	Brez pina	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3 S	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Jumper za brisanje CMOS)
S tem jumperjem počistite konfiguracijo BIOS-a in ponastavite vrednosti CMOS na tovarniške privzete vrednosti. Če želite počistiti vrednosti CMOS, se z kovinskim predmetom, kot je izvijač, za nekaj sekund dotaknite obeh pinov.

	Odprto: Običajno
	Kratko: Počisti vrednosti CMOS

pozor

Preden počistite vrednosti CMOS, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice.
Po ponovnem zagonu sistema pojdite v nastavitev BIOS-a, da naložite tovarniške privzete vrednosti (izberite Load Optimized Defaults) ali ročno konfigurirajte nastavitve BIOS-a (za konfiguracije BIOS-a glejte poglavje »BIOS Setup«).

BAT (Baterija)
Baterija zagotavlja napajanje za ohranjanje vrednosti (kot so konfiguracije BIOS-a, informacije o datumu in času) v CMOS, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS morda ne bodo točne ali pa se bodo izgubile.
Vrednosti CMOS lahko počistite tako, da odstranite baterijo:
1. Izklopite računalnik in iztaknite napajalni kabel.
2. Nežno odstranite baterijo iz držala baterije in počakajte eno minuto. (Ali pa z kovinskim predmetom, kot je izvijač, za 5 sekund sklenite pozitivni in negativni pol držala baterije.)
3. Zamenjajte baterijo.
4. Priključite napajalni kabel in znova zaženite računalnik.

pozor

Pred zamenjavo baterije vedno izklopite računalnik in iztaknite napajalni kabel.
Baterijo zamenjajte z enakovredno. Nevarnost eksplozije, če baterijo zamenjate z napačnim modelom.
Obrnite se na mesto nakupa ali lokalnega prodajalca, če baterije ne morete zamenjati sami ali niste prepričani o modelu baterije.
Pri nameščanju baterije bodite pozorni na usmerjenost pozitivne strani (+) in negativne strani (-) baterije (pozitivna stran mora biti obrnjena navzgor).
Z uporabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.

Nastavitev BIOS-a

BIOS (osnovni vhodno-izhodni sistem) zapisuje sistemske parametre strojne opreme v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvajanje samodejnega testa ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program za nastavitev BIOS-a, ki uporabniku omogoča spreminjanje osnovnih nastavitev konfiguracije sistema ali aktiviranje določenih sistemskih funkcij. Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno energijo za CMOS, da ohrani konfiguracijske vrednosti v CMOS-u. Za dostop do programa za nastavitev BIOS-a pritisnite tipko <Delete> med POST-om ob vklopu napajanja. Za nadgradnjo BIOS-a uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

Q-Flash omogoča uporabniku hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS-a brez vstopa v operacijski sistem.
@BIOS je pripomoček za Windows, ki išče in prenaša najnovejšo različico BIOS-a iz interneta ter posodablja BIOS.

pozor

Ker je posodabljanje BIOS-a potencialno tvegano, priporočamo, da BIOS-a ne posodabljate, če pri uporabi trenutne različice BIOS-a ne naletite na težave. Pri posodabljanju BIOS-a bodite previdni. Nepravilno posodabljanje BIOS-a lahko povzroči okvaro sistema.
Priporočamo, da ne spreminjate privzetih nastavitev (razen če je to potrebno), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Neprimerno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, poskusite počistiti vrednosti CMOS-a in ponastaviti ploščo na privzete vrednosti. (Glejte razdelek »Naloži optimizirane privzete vrednosti« v tem poglavju ali uvode v baterijski/clear CMOS jumper za navodila, kako počistiti vrednosti CMOS-a.)

Začetni zaslon

Ob zagonu računalnika se bo prikazal naslednji začetni zaslon z logotipom. (Primer različice BIOS-a: F1a)

Obstajata dva različna načina BIOS-a, kot sledi, in lahko uporabite tipko <F2> za preklapljanje med obema načinoma. Način Classic Setup (klasična nastavitev) ponuja podrobne nastavitve BIOS-a. Za premikanje med elementi lahko uporabite puščične tipke na tipkovnici in pritisnete <Enter> za sprejem ali vstop v podmeni. Lahko pa z miško izberete želeni element. Easy Mode (enostavni način) uporabnikom omogoča hiter pregled trenutnih sistemskih informacij ali prilagajanje za optimalno delovanje. V Easy Mode (enostavnem načinu) lahko z miško premikate konfiguracijske elemente.

Ko sistem ne deluje stabilno kot običajno, izberite element Load Optimized Defaults (naloži optimizirane privzete vrednosti), da nastavite sistem na privzete vrednosti.
Meniji za nastavitev BIOS-a, opisani v tem poglavju, so samo za referenco in se lahko razlikujejo glede na različico BIOS-a.

M.I.T.

M.I.T.
pozor Ali bo sistem stabilno deloval z nastavitvami navijanja/prenapetostne zaščite, ki ste jih nastavili, je odvisno od vaše celotne sistemske konfiguracije. Nepravilno navijanje/prenapetostna zaščita lahko povzročita poškodbe CPE, nabora čipov ali pomnilnika in skrajšata življenjsko dobo teh komponent. Ta stran je namenjena samo naprednim uporabnikom in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Neprimerno spreminjanje nastavitev lahko povzroči, da se sistem ne zažene. V tem primeru počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

Napredne nastavitve frekvence
Vrednost glavne ure
Prikaže trenutno frekvenco glavne ure.
Razmerje grafičnega izreza ^(Opomba)
Omogoča nastavitev razmerja grafičnega izreza.
Razmerje grafičnega neizreza ^(Opomba)
Omogoča nastavitev razmerja grafičnega neizreza.
Razmerje ure CPE
Omogoča spreminjanje razmerja ure za nameščen CPE. Nastavljivo območje je odvisno od nameščenega CPE.
Frekvenca CPE
Prikaže trenutno delovno frekvenco CPE.
Napredne nastavitve jeder CPE
Razmerje ure CPE, frekvenca CPE
Zgornje nastavitve so sinhronizirane s tistimi pod istimi elementi v meniju Napredne nastavitve frekvence.
Odmik AVX ^(Opomba)
Odmik AVX je negativen odmik razmerja AVX.
Razmerje jedra Uncore
Omogoča nastavitev razmerja jedra Uncore CPE. Nastavljivo območje je odvisno od uporabljenega CPE.
Frekvenca jedra Uncore
Prikaže trenutno frekvenco jedra Uncore CPE.
Preklic razmerja CPU Flex
Omogoči ali onemogoči razmerje CPU Flex. Najvišje razmerje ure CPE bo temeljilo na vrednosti nastavitve razmerja CPU Flex, če je razmerje ure CPE nastavljeno na Samodejno. (Privzeto: Onemogočeno)
Nastavitve razmerja CPU Flex
Omogoča nastavitev razmerja CPU Flex. Nastavljivo območje se lahko razlikuje glede na CPE.
Intel(R) Turbo Boost Technology (Opomba)
Omogoča določanje, ali naj se omogoči tehnologija Intel ® CPU Turbo Boost. Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Turbo Ratio ^(Opomba)
Omogoča nastavitev razmerij CPU Turbo za različno število aktivnih jeder. Samodejno nastavi razmerja CPU Turbo v skladu s specifikacijami CPE. (Privzeto: Samodejno)
Omejitev moči TDP (vati) / Časovna omejitev moči
Omogoča nastavitev omejitve moči za način CPU Turbo in koliko časa traja delovanje pri določeni omejitvi moči. Če je določena vrednost presežena, bo CPE samodejno zmanjšal frekvenco jedra, da bi zmanjšal moč. Samodejno nastavi trenutno omejitev v skladu s specifikacijami CPE. (Privzeto: Samodejno)
Omejitev toka jedra (amperi)
Omogoča nastavitev trenutne omejitve za način CPU Turbo. Ko tok CPE preseže določeno trenutno omejitev, bo CPE samodejno zmanjšal frekvenco jedra, da bi zmanjšal tok. Samodejno nastavi omejitev moči v skladu s specifikacijami CPE. (Privzeto: Samodejno)
Št. omogočenih jeder CPE^(Opomba)
Omogoča izbiro števila jeder CPE, ki jih želite omogočiti v CPE Intel ® z več jedri (število jeder CPE se lahko razlikuje glede na CPE). Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Tehnologija Hyper-Threading^(Opomba)
Omogoča določanje, ali naj se omogoči tehnologija večnitnosti pri uporabi Intel, ki podpira to funkcijo. Ta funkcija deluje samo za operacijske sisteme, ki podpirajo način več procesorjev.
Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Tehnologija Intel(R) Speed Shift (Intel ® Speed Shift Technology)
Omogoči ali onemogoči tehnologijo Intel ® Speed Shift. Če omogočite to funkcijo, lahko procesor hitreje poveča svojo delovno frekvenco in izboljša odzivnost sistema. (Privzeto: Onemogočeno)
CPU Enhanced Halt (C1E) ^(Opomba)
Omogoči ali onemogoči funkcijo Intel ® CPU Enhanced Halt (C1E), funkcijo varčevanja z energijo CPE v stanju zaustavitve sistema. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata med stanjem zaustavitve sistema, da se zmanjša poraba energije. Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Podpora stanja C3 ^(Opomba)
Omogoča določanje, ali naj CPE preide v način C3 v stanju zaustavitve sistema. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata med stanjem zaustavitve sistema, da se zmanjša poraba energije.
Stanje C3 je izboljšano stanje varčevanja z energijo kot C1. Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Podpora stanja C6/C7 ^{(Opomba 1)}
Omogoča določanje, ali naj CPE preide v način C6/C7 v stanju zaustavitve sistema. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata med stanjem zaustavitve sistema, da se zmanjša poraba energije.
Stanje C6/C7 je izboljšano stanje varčevanja z energijo kot C3. Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Podpora stanja C8 ^{(Opomba 1)}
Omogoča določanje, ali naj CPE preide v način C8 v stanju zaustavitve sistema. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C8 je izboljšano stanje varčevanja z energijo kot C6/C7. Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Omejitev stanja paketa C^{(Opomba 1)}
Omogoča določitev omejitve stanja C za procesor. Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Termični monitor CPE^{(Opomba 1)}
Omogoči ali onemogoči funkcijo Intel ® Thermal Monitor, funkcijo zaščite pred pregrevanjem CPE. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata, ko se CPE pregreje. Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Funkcija CPU EIST ^{(Opomba 1)}
Omogoči ali onemogoči Enhanced Intel ® Speed Step Technology (EIST). Odvisno od obremenitve CPE lahko tehnologija Intel EIST dinamično in učinkovito zniža napetost in frekvenco jedra CPE, da zmanjša povprečno porabo energije in proizvodnjo toplote. Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Optimizacija napetosti
Omogoča določanje, ali naj se omogoči optimizacija napetosti za zmanjšanje porabe energije. (Privzeto: Onemogočeno)
RSR Omogoča določanje, ali naj se samodejno zniža razmerje CPU turbo, če sta napetost/temperatura CPE previsoka. (Privzeto: Omogočeno)
Strojni predpomnilnik
Omogoča določanje, ali naj se omogoči strojni predpomnilnik za predpomnjenje podatkov in navodil iz pomnilnika v predpomnilnik. (Privzeto: Omogočeno)
Predpomnilnik sosednje vrstice
Omogoča določanje, ali naj se omogoči mehanizem predpomnilnika sosednje vrstice, ki procesorju omogoča pridobitev zahtevane vrstice predpomnilnika in tudi naslednje vrstice predpomnilnika. (Privzeto: Omogočeno)
Extreme Memory Profile (X.M.P.) ^{(Opomba 2)}
Omogoča BIOS-u, da prebere podatke SPD na pomnilniškem modulu(ih) XMP za izboljšanje učinkovitosti pomnilnika, ko je omogočeno.
Onemogočeno Onemogoči to funkcijo. (Privzeto)
Profil1 Uporablja nastavitve profila 1.
Profil2 (Opomba 2) Uporablja nastavitve profila 2.
Množitelj sistemskega pomnilnika
Omogoča nastavitev množitelja sistemskega pomnilnika. Samodejno nastavi množitelj pomnilnika v skladu s podatki SPD pomnilnika. (Privzeto: Samodejno)
Liho razmerje pomnilnika (100/133 ali 200/266)
Omogočeno omogoča, da Qclk deluje pri lihi frekvenci. (Privzeto: Samodejno)
Frekvenca pomnilnika (MHz)
Prva vrednost frekvence pomnilnika je normalna delovna frekvenca uporabljenega pomnilnika; druga je frekvenca pomnilnika, ki se samodejno prilagodi glede na nastavitve množitelja sistemskega pomnilnika.

Napredne nastavitve pomnilnika
Extreme Memory Profile (X.M.P.) (Opomba ), množitelj sistemskega pomnilnika, Liho razmerje pomnilnika (100/133 ali 200/266), frekvenca pomnilnika (Mhz)
Zgornje nastavitve so sinhronizirane s tistimi pod istimi elementi v meniju Napredne nastavitve frekvence.
Način zagona pomnilnika ^(Opomba)
Zagotavlja metode zaznavanja in usposabljanja pomnilnika.

Samodejno	Omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto)
Normalno	BIOS samodejno izvede usposabljanje pomnilnika. Upoštevajte, da če sistem postane nestabilen ali se ne more zagnati, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Za informacije o tem, kako počistiti vrednosti CMOS, glejte uvode v baterijo/jumper za brisanje CMOS.)
Omogoči hitri zagon	Preskoči zaznavanje in usposabljanje pomnilnika v nekaterih specifičnih merilih za hitrejši zagon pomnilnika.
Onemogoči hitri zagon	Zazna in usposablja pomnilnik pri vsakem posameznem zagonu.

Memory Enhancement Settings
Ponuja več nastavitev za izboljšanje delovanja pomnilnika: Normal (osnovno delovanje), Relax OC, Enhanced Stability in Enhanced Performance. (Privzeto: Normal)
Memory Timing Mode
Manual in Advanced Manual omogočata, da se Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving in spodnje nastavitve časovnega usklajevanja pomnilnika konfigurirajo. Možnosti so: Auto (privzeto), Manual, Advanced Manual.
Profile DDR Voltage
Ko uporabljate pomnilniški modul, ki ni XMP, ali je Extreme Memory Profile (X.M.P.) nastavljen na Disabled, se vrednost prikaže v skladu s specifikacijo vašega pomnilnika. Ko je Extreme Memory Profile (X.M.P.) nastavljen na Profile1 ali Profile2, se vrednost prikaže v skladu s podatki SPD na pomnilniku XMP.
Memory Multiplier Tweaker
Ponuja različne ravni samodejnega uglaševanja pomnilnika. (Privzeto: Auto)
Channel Interleaving
Omogoči ali onemogoči prepletanje pomnilniških kanalov. Enabled omogoča sistemu, da hkrati dostopa do različnih kanalov pomnilnika za povečanje zmogljivosti in stabilnosti pomnilnika. Auto omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Auto)
Rank Interleaving
Omogoči ali onemogoči prepletanje pomnilniških rangov. Enabled omogoča sistemu, da hkrati dostopa do različnih rangov pomnilnika za povečanje zmogljivosti in stabilnosti pomnilnika. Auto omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Auto)

Channel A/B Memory Sub Timings
Ta podmeni ponuja nastavitve časovnega usklajevanja pomnilnika za vsak kanal pomnilnika. Ustrezni zasloni z nastavitvami časovnega usklajevanja so nastavljivi samo, ko je Memory Timing Mode nastavljen na Manual ali Advanced Manual. Opomba: Vaš sistem lahko postane nestabilen ali se ne zažene, ko spremenite nastavitve časovnega usklajevanja pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete vrednosti ali počistite vrednosti CMOS.
Advanced Voltage Settings
Advanced Power Settings
CPU Vcore Loadline Calibration
Omogoča konfiguracijo Load-Line Calibration za napetost CPU Vcore. Izbira višje ravni ohranja napetost CPU Vcore bolj usklajeno s tisto, ki je nastavljena v BIOS-u pri veliki obremenitvi. Auto omogoča, da BIOS samodejno konfigurira to nastavitev in nastavi napetost v skladu s specifikacijami Intel. (Privzeto: Auto)
VAXG Loadline Calibration
Omogoča konfiguracijo Load-Line Calibration za napetost CPU VAXG. Izbira višje ravni ohranja napetost CPU VAXG bolj usklajeno s tisto, ki je nastavljena v BIOS-u pri veliki obremenitvi. Auto omogoča, da BIOS samodejno konfigurira to nastavitev in nastavi napetost v skladu s specifikacijami Intel. (Privzeto: Auto)
CPU Core Voltage Control
Ta razdelek ponuja možnosti nadzora napetosti CPU.
Chipset Voltage Control
Ta razdelek ponuja možnosti nadzora napetosti nabora čipov.
DRAM Voltage Control
Ta razdelek ponuja možnosti nadzora napetosti pomnilnika.

PC Health Status
Ponastavi stanje odprtja ohišja Reset Case Open Status

Disabled	Ohrani ali izbriše zapis prejšnjega stanja vdora v ohišje. (Privzeto)
Enabled	Izbriše zapis prejšnjega stanja vdora v ohišje in polje Case Open bo ob naslednjem zagonu prikazalo »No« (Ne).

Case Open
Prikaže stanje zaznavanja naprave za zaznavanje vdora v ohišje, priključene na glavo CI na matični plošči. Če je pokrov sistemskega ohišja odstranjen, bo to polje prikazalo »Yes« (Da), sicer pa »No« (Ne). Če želite izbrisati zapis stanja vdora v ohišje, nastavite Reset Case Open Status na Enabled (Omogočeno), shranite nastavitve v CMOS in znova zaženite sistem.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Prikaže trenutne sistemske napetosti.

Miscellaneous Settings
Max Link Speed
Omogoča nastavitev načina delovanja rež PCI Express na Gen 1, Gen 2 ali Gen 3. Dejanski način delovanja je odvisen od specifikacije strojne opreme vsake reže. Auto omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Auto)
3DMark01 Enhancement
Omogoča določitev, ali želite izboljšati nekatere starejše zmogljivosti merilnih testov. (Privzeto: Disabled)

Smart Fan 5 Settings
Monitor
Omogoča izbiro cilja za spremljanje in nadaljnje prilagajanje. (Privzeto: CPU FAN)
Fan Speed Control
Omogoča določitev, ali želite omogočiti funkcijo nadzora hitrosti ventilatorja in prilagoditi hitrost ventilatorja.

Normal	Omogoča, da ventilator deluje z različnimi hitrostmi glede na temperaturo. Hitrost ventilatorja lahko prilagodite z orodjem System Information Viewer glede na zahteve vašega sistema. (Privzeto)
Silent	Omogoča, da ventilator deluje pri nizkih hitrostih.
Manual	Omogoča nadzor hitrosti ventilatorja v krivuljnem grafu.
Full Speed	Omogoča, da ventilator deluje pri polni hitrosti.

Fan Control Use Temperature Input
Omogoča izbiro referenčne temperature za nadzor hitrosti ventilatorja.
Temperature Interval
Omogoča izbiro temperaturnega intervala za spremembo hitrosti ventilatorja.
Fan Control Mode

Auto	Omogoča BIOS-u, da samodejno zazna vrsto nameščenega ventilatorja in nastavi optimalen način nadzora. (Privzeto)
Voltage	Način Voltage je priporočljiv za 3-pinski ventilator.
PWM	Način PWM je priporočljiv za 4-pinski ventilator.

Temperature
Prikaže trenutno temperaturo izbranega ciljnega območja.
Fan Speed
Prikaže trenutne hitrosti ventilatorja.
Temperature Warning Control
Nastavi prag opozorila za temperaturo. Ko temperatura preseže prag, bo BIOS oddal opozorilni zvok. Možnosti so: Disabled (onemogočeno) (privzeto), 60 º C/140 º F, 70 º C/158 º F, 80 º C/176 º F, 90 º C/194 º F.
Fan Fail Warning
Omogoča, da sistem odda opozorilni zvok, če ventilator ni priključen ali ne deluje. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Disabled (Onemogočeno))

^(Note)
Ta element je prisoten samo, ko namestite CPE, ki podpira to funkcijo. Za več informacij o edinstvenih funkcijah CPE Intel ® obiščite Intelovo spletno mesto.
^{(Note 1)}
Ta element je prisoten samo, ko namestite CPE, ki podpira to funkcijo. Za več informacij o edinstvenih funkcijah CPE Intel ® obiščite Intelovo spletno mesto.
^{(Note 2)}
Ta element je prisoten samo, ko namestite CPE in pomnilniški modul, ki podpirata to funkcijo.

Sistem

Sistem
Ta razdelek ponuja informacije o modelu vaše matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.
Raven dostopa
Prikaže trenutno raven dostopa, odvisno od vrste uporabljene zaščite z geslom. (Če ni nastavljeno geslo, bo privzeto prikazano kot Skrbnik.) Raven Skrbnika vam omogoča spreminjanje vseh nastavitev BIOS-a; raven Uporabnika vam omogoča spreminjanje samo nekaterih nastavitev BIOS-a, ne pa vseh.
Sistemski jezik
Izbere privzeti jezik, ki ga uporablja BIOS.
Sistemski datum
Nastavi sistemski datum. Oblika datuma je teden (samo za branje), mesec, dan in leto. Uporabite <Enter> za preklapljanje med polji Mesec, Dan in Leto ter tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
Sistemski čas
Nastavi sistemski čas. Oblika časa je ura, minuta in sekunda. Na primer, 1 popoldne je 13:00:00. Uporabite <Enter> za preklapljanje med polji Ura, Minuta in Sekunda ter tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.

BIOS

BIOS
Stanje NumLock pri zagonu
Omogoči ali onemogoči funkcijo Numlock na številski tipkovnici tipkovnice po POST-u. (Privzeto: Vklopljeno)
Varnostna možnost
Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v nastavitev BIOS-a.
Po konfiguraciji te postavke nastavite gesla pod postavko Skrbniško geslo/Uporabniško geslo.

Setup	Geslo je potrebno samo za vstop v program za nastavitev BIOS-a.
System	Geslo je potrebno za zagon sistema in za vstop v program za nastavitev BIOS-a. (Privzeto)

Prikaz logotipa na celotnem zaslonu
Omogoča vam, da določite, ali se ob zagonu sistema prikaže logotip GIGABYTE. Onemogočeno preskoči logotip GIGABYTE ob zagonu sistema. (Privzeto: Omogočeno)
Prioritete zagonske možnosti
Določa splošni vrstni red zagona iz razpoložljivih naprav. Prenosne naprave za shranjevanje, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono »UEFI:«. Za zagon iz operacijskega sistema, ki podpira particioniranje GPT, izberite napravo s predpono »UEFI:«.
Ali če želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je Windows 7 64-bit, izberite optični pogon, ki vsebuje namestitveni disk Windows 7 64-bit, in ima predpono »UEFI:«.
Prioritete BBS za trdi disk/CD/DVD ROM pogon/disketo/omrežno napravo
Določa vrstni red zagona za določeno vrsto naprave, kot so trdi diski, optični pogoni, disketni pogoni in naprave, ki podpirajo funkcijo Zagon iz LAN, itd. Pritisnite <Enter> na tej postavki, da vstopite v podmeni, ki predstavlja naprave iste vrste, ki so povezane. Ta postavka je prisotna samo, če je nameščena vsaj ena naprava te vrste.
Hiter zagon
Omogoči ali onemogoči Hiter zagon (Fast Boot) za skrajšanje postopka zagona OS. Ultra hiter (Ultra Fast) zagotavlja najhitrejšo hitrost zagona. (Privzeto: Onemogočeno)
Podpora za SATA

Vse naprave Sata	Vse naprave SATA so funkcionalne v operacijskem sistemu in med POST-om. (Privzeto)
Samo zadnji zagnani HDD	Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona OS konča.

To postavko je mogoče konfigurirati samo, če je možnost Hiter zagon (Fast Boot) nastavljena na Omogočeno (Enabled) ali Ultra hiter (Ultra Fast).
Podpora za VGA
Omogoča vam, da izberete vrsto operacijskega sistema za zagon.

Samodejno	Omogoči samo podedovano možnost ROM.
Gonilnik EFI	Omogoči možnost ROM EFI. (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost Hiter zagon (Fast Boot) nastavljena na Omogočeno (Enabled) ali Ultra hiter (Ultra Fast).
Podpora za USB

Onemogočeno	Vse naprave USB so onemogočene, preden se postopek zagona OS konča.
Popolna začetna nastavitev	Vse naprave USB so funkcionalne v operacijskem sistemu in med POST-om.
Delna začetna nastavitev	Del naprav USB je onemogočen, preden se postopek zagona OS konča. (Privzeto)

Ta funkcija je onemogočena, ko je možnost Hiter zagon (Fast Boot) nastavljena na Ultra hiter (Ultra Fast).
Podpora za naprave PS2

Onemogočeno	Vse naprave PS/2 so onemogočene, preden se postopek zagona OS konča.
Omogočeno	Vse naprave PS/2 so funkcionalne v operacijskem sistemu in med POST-om. (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost Hiter zagon (Fast Boot) nastavljena na Omogočeno (Enabled). Ta funkcija je onemogočena, ko je možnost Hiter zagon (Fast Boot) nastavljena na Ultra hiter (Ultra Fast).
Podpora za gonilnik omrežnega sklada

Onemogočeno	Onemogoči zagon iz omrežja. (Privzeto)
Omogočeno	Omogoči zagon iz omrežja.

To postavko je mogoče konfigurirati samo, če je možnost Hiter zagon (Fast Boot) nastavljena na Omogočeno (Enabled) ali Ultra hiter (Ultra Fast).
Naslednji zagon po izpadu napajanja AC

Normalni zagon	Omogoči normalen zagon ob ponovni vzpostavitvi napajanja AC. (Privzeto)
Hiter zagon	Ohrani nastavitve Hitrega zagona (Fast Boot) ob ponovni vzpostavitvi napajanja AC.

To postavko je mogoče konfigurirati samo, če je možnost Hiter zagon (Fast Boot) nastavljena na Omogočeno (Enabled) ali Ultra hiter (Ultra Fast).
Hitrost miške
Omogoča vam nastavitev hitrosti premikanja kurzorja miške. (Privzeto: 1 X)
Funkcije Windows 8/10
Omogoča vam, da izberete operacijski sistem, ki bo nameščen. (Privzeto: Drugi OS)
Podpora za CSM
Omogoči ali onemogoči UEFI CSM (Compatibility Support Module) za podporo podedovanemu postopku zagona PC.

Omogočeno	Omogoči UEFI CSM. (Privzeto)
Onemogočeno	Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS.

To postavko je mogoče konfigurirati samo, če je možnost Funkcije Windows 8/10 (Windows 8/10 Features) nastavljena na Windows 8/10 ali Windows 8/10 WHQL.
LAN PXE Boot Option ROM
Omogoča vam, da izberete, ali želite omogočiti podedovano možnost ROM za krmilnik LAN. (Privzeto: Onemogočeno)
To postavko je mogoče konfigurirati samo, če je možnost Podpora za CSM (CSM Support) nastavljena na Omogočeno (Enabled).
Nadzor možnosti zagona pomnilnika
Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovano možnost ROM za krmilnik pomnilniške naprave.

Ne zaženi	Onemogoči možnost ROM.
Podedovano	Omogoči samo podedovano možnost ROM. (Privzeto)
UEFI	Omogoči samo možnost ROM UEFI.

To postavko je mogoče konfigurirati samo, če je možnost Podpora za CSM (CSM Support) nastavljena na Omogočeno (Enabled).
Druge naprave PCI
Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovano možnost ROM za krmilnik naprave PCI, razen krmilnikov LAN, pomnilniške naprave in grafike.

Ne zaženi	Onemogoči možnost ROM.
Podedovano	Omogoči samo podedovano možnost ROM.
UEFI	Omogoči samo možnost ROM UEFI. (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost Podpora za CSM (CSM Support) nastavljena na Omogočeno (Enabled).
Skrbniško geslo
Omogoča vam konfiguracijo skrbniškega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Skrbniško geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Za razliko od uporabniškega gesla vam skrbniško geslo omogoča spreminjanje vseh nastavitev BIOS-a.
Uporabniško geslo
Omogoča vam konfiguracijo uporabniškega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Skrbniško geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Vendar pa vam uporabniško geslo omogoča spreminjanje samo nekaterih nastavitev BIOS-a, ne pa vseh.
Če želite preklicati geslo, pritisnite <Enter> na postavki gesla in ko ste pozvani k vnosu gesla, najprej vnesite pravilno. Ko ste pozvani k vnosu novega gesla, pritisnite <Enter> brez vnosa gesla. Ponovno pritisnite <Enter>, ko ste pozvani k potrditvi.
OPOMBA: Pred nastavitvijo Uporabniškega gesla najprej nastavite Skrbniško geslo.

Periferne naprave

Ambient LED
Omogoči ali onemogoči funkcijo LED na integriranem zvoku. (Privzeto: vklopljeno)
Intel Platform Trust Technology (PTT)
Omogoči ali onemogoči tehnologijo Intel ® PTT. (Privzeto: onemogočeno)
SW Guard Extensions (SGX)
Omogoči ali onemogoči tehnologijo Intel ® Software Guard Extensions. Ta funkcija omogoča, da se zakonita programska oprema izvaja v varnem okolju in ščiti programsko opremo pred napadi zlonamerne programske opreme. Možnost Software Controlled (programsko nadzorovano) vam omogoča, da omogočite ali onemogočite to funkcijo z aplikacijo, ki jo ponuja Intel. (Privzeto: Programsko nadzorovano)
Konfiguracija zunanjega SATA krmilnika
Prikaže informacije o vašem pogonu M.2 PCIe SSD, če je nameščen.

Zaupanja vredno računalništvo
Omogoči ali onemogoči modul Trusted Platform Module (TPM).
Super IO Configuration
Serial Port
Omogoči ali onemogoči integrirana serijska vrata. (Privzeto: omogočeno)
Intel(R) Bios Guard Technology
Omogoči ali onemogoči funkcijo Intel ® BIOS Guard, ki ščiti BIOS pred zlonamernimi napadi.
Network Stack Configuration
Network Stack
Onemogoči ali omogoči zagon iz omrežja za namestitev operacijskega sistema v formatu GPT, na primer namestitev operacijskega sistema s strežnika Windows Deployment Services. (Privzeto: onemogočeno)
Ipv4 PXE Support
Omogoči ali onemogoči podporo za IPv4 PXE. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (omrežni sklad).
Ipv4 HTTP Support
Omogoči ali onemogoči podporo za zagon HTTP za IPv4. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (omrežni sklad). & Ipv6 PXE Support (Podpora za Ipv6 PXE) Omogoči ali onemogoči podporo za IPv6 PXE. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (omrežni sklad).
Ipv6 HTTP Support
Omogoči ali onemogoči podporo za zagon HTTP za IPv6. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (omrežni sklad).
PXE boot wait time
Omogoča vam, da konfigurirate, koliko časa želite čakati, preden lahko pritisnete <Esc> za prekinitev zagona PXE. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (omrežni sklad). (Privzeto: 0)
Media detect count
Omogoča vam, da nastavite število ponovitev preverjanja prisotnosti medija. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (omrežni sklad). (Privzeto: 1)
NVMe Configuration
Prikaže informacije o vašem pogonu M.2 NVME PCIe SSD, če je nameščen.
USB Configuration
Legacy USB Support
Omogoča uporabo tipkovnice/miške USB v MS-DOS. (Privzeto: Omogočeno)
XHCI Hand-off
Določa, ali naj se omogoči funkcija XHCI Hand-off za operacijski sistem brez podpore za XHCI Hand-off. (Privzeto: Onemogočeno)
USB Mass Storage Driver Support
Omogoči ali onemogoči podporo za naprave za shranjevanje USB. (Privzeto: Omogočeno)
Port 60/64 Emulation
Omogoči ali onemogoči emulacijo vhodno/izhodnih vrat 64h in 60h. To mora biti omogočeno za popolno podporo starejšim napravam za tipkovnice/miške USB v MS-DOS ali v operacijskem sistemu, ki izvorno ne podpira naprav USB.
(Privzeto: Omogočeno)
Mass Storage Devices
Prikaže seznam povezanih naprav USB za množično shranjevanje. Ta postavka se prikaže samo, če je nameščena naprava USB za shranjevanje.

SATA And RST Configuration

SATA Controller(s)
Omogoči ali onemogoči integrirane krmilnike SATA. (Privzeto: Omogočeno)

SATA Mode Selection
Določa način delovanja integriranih krmilnikov SATA.

Intel RST With Intel Optane System Acceleration	Omogoči tehnologijo Intel ® Optane ™ za krmilnike SATA.
AHCI	Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki omogoča gonilniku za shranjevanje, da omogoči napredne funkcije Serial ATA, kot sta Native Command Queuing in hot plug. (Privzeto)

Aggressive LPM Support
Omogoči ali onemogoči funkcijo za varčevanje z energijo, ALPM (Aggressive Link Power Management), za krmilnike SATA nabora čipov. (Privzeto: Omogočeno)
Port 0/1/2/3/4/5
Omogoči ali onemogoči vsaka vrata SATA. (Privzeto: Omogočeno)
Hot plug
Omogoči ali onemogoči možnost priklopa med delovanjem (hot plug) za vsaka vrata SATA. (Privzeto: Onemogočeno)
Configured as eSATA
Omogoči ali onemogoči podporo za zunanje naprave SATA.

Nabor čipov

VT-d ^(Opomba)
Omogoči ali onemogoči tehnologijo Intel ® Virtualization Technology for Directed I/O. (Privzeto: Omogočeno)
Internal Graphics
Omogoči ali onemogoči funkcijo integrirane grafike. (Privzeto: Samodejno)
DVMT Pre-Allocated
Omogoča nastavitev velikosti pomnilnika integrirane grafike. Možnosti so: 32M~1024M. (Privzeto: 64M)
DVMT Total Gfx Mem
Omogoča dodelitev velikosti pomnilnika DVMT integrirane grafike. Možnosti so: 128M, 256M, MAX. (Privzeto: 256M)
Audio Controller
Omogoči ali onemogoči funkcijo integriranega zvoka. (Privzeto: Omogočeno) Če želite namesto integriranega zvoka namestiti zvočno kartico drugega proizvajalca, nastavite to postavko na Onemogočeno.
PCH LAN Controller
Omogoči ali onemogoči funkcijo integriranega omrežja LAN. (Privzeto: Omogočeno) Če želite namesto integriranega omrežja LAN namestiti omrežno kartico drugega proizvajalca, nastavite to postavko na Onemogočeno.
Wake on LAN Enable
Omogoči ali onemogoči funkcijo Wake on LAN. (Privzeto: Omogočeno)
Visoko natančen časovnik
Omogoči ali onemogoči visoko natančen časovnik dogodkov (HPET) v operacijskem sistemu. (Privzeto: Omogočeno) & IOAPIC 24-119 Entries (Vnosi IOAPIC 24-119) Omogoči ali onemogoči to funkcijo. (Privzeto: Omogočeno)

^(Opomba) Ta postavka je prisotna samo, če namestite CPE, ki podpira to funkcijo. Za več informacij o edinstvenih funkcijah CPE Intel ® obiščite Intelovo spletno mesto.

Napajanje

Upravljanje napajanja platforme
Omogoči ali onemogoči funkcijo upravljanja napajanja aktivnega stanja (ASPM). (Privzeto: Onemogočeno)
PEG ASPM
Omogoča konfiguriranje načina ASPM za napravo, ki je priključena na vodilo CPU PEG. Ta element je mogoče konfigurirati samo, če je možnost Upravljanje napajanja platforme nastavljena na Omogočeno. (Privzeto: Omogočeno)
PCH ASPM
Omogoča konfiguriranje načina ASPM za napravo, ki je priključena na vodilo PCI Express nabora čipov. Ta element je mogoče konfigurirati samo, če je možnost Upravljanje napajanja platforme nastavljena na Omogočeno. (Privzeto: Omogočeno)
DMI ASPM
Omogoča konfiguriranje načina ASPM za CPU in nabor čipov povezave DMI. Ta element je mogoče konfigurirati samo, če je možnost Upravljanje napajanja platforme nastavljena na Omogočeno. (Privzeto: Omogočeno)
AC BACK
Določa stanje sistema po ponovni vzpostavitvi napajanja po izpadu izmeničnega toka.

Vedno izklopljeno	Sistem ostane izklopljen ob ponovni vzpostavitvi napajanja z izmeničnim tokom. (Privzeto)
Vedno vklopljeno	Sistem se vklopi ob ponovni vzpostavitvi napajanja z izmeničnim tokom.
Pomnilnik	Sistem se ob ponovni vzpostavitvi napajanja z izmeničnim tokom vrne v zadnje znano budno stanje.

Vklop z tipkovnico
Omogoča vklop sistema z dogodkom prebujanja s tipkovnico PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja najmanj 1 A na vodilu +5VSB.

Onemogočeno	Onemogoči to funkcijo. (Privzeto)
Katera koli tipka	Pritisnite katero koli tipko za vklop sistema.
Tipkovnica 98	Pritisnite gumb POWER na tipkovnici Windows 98 za vklop sistema.
Geslo	Nastavite geslo z 1–5 znaki za vklop sistema.

Geslo za vklop
Nastavite geslo, ko je možnost Vklop s tipkovnico nastavljena na Geslo. Pritisnite <Enter> na tem elementu in nastavite geslo z do 5 znaki, nato pritisnite <Enter> za sprejem. Za vklop sistema vnesite geslo in pritisnite <Enter>.
Opomba: Za preklic gesla pritisnite <Enter> na tem elementu. Ko ste pozvani, da vnesete geslo, ponovno pritisnite <Enter> brez vnosa gesla, da počistite nastavitve gesla.
Vklop z miško
Omogoča vklop sistema z dogodkom prebujanja z miško PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja najmanj 1 A na vodilu +5VSB.

Onemogočeno	Onemogoči to funkcijo. (Privzeto)
Premakni	Premaknite miško za vklop sistema.
Dvojni klik	Dvakrat kliknite levi gumb na miški za vklop sistema.

ErP
Določa, ali naj sistem porabi najmanj energije v stanju S5 (izklop). (Privzeto: Onemogočeno)
Opomba: Ko je ta element nastavljen na Omogočeno, naslednje funkcije ne bodo na voljo: Nadaljevanje z alarmom, prebujanje z dogodkom PME, vklop z miško, vklop s tipkovnico in prebujanje v LAN.
Izklop s tipko PWR-BTTN
Konfigurira način izklopa računalnika v načinu MS-DOS z gumbom za vklop.

Takojšen izklop	Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
Zamik 4 sek.	Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če gumb za vklop pritisnete manj kot 4 sekunde, bo sistem prešel v stanje pripravljenosti.

Obremenitev napajanja
Omogoči ali onemogoči lažno obremenitev. Ko je napajalnik pri nizki obremenitvi, se bo aktivirala samozaščita, zaradi česar se bo izklopil ali odpovedal. Če se to zgodi, nastavite na Omogočeno. Samodejno omogoči, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Nadaljevanje z alarmom
Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Onemogočeno)
Če je omogočeno, nastavite datum in čas, kot sledi:
Dan prebujanja: Vklopite sistem ob določeni uri vsak dan ali na določen dan v mesecu.
Ura/minuta/sekunda prebujanja: Nastavite čas, ob katerem se bo sistem samodejno vklopil.
Opomba: Pri uporabi te funkcije se izogibajte neustreznemu izklopu iz operacijskega sistema ali odstranitvi napajanja z izmeničnim tokom, sicer nastavitve morda ne bodo učinkovite.
RC6 (stanje pripravljenosti upodabljanja)
Omogoča vam, da določite, ali naj vgrajena grafika preide v stanje pripravljenosti, da se zmanjša poraba energije. (Privzeto: Omogočeno)

Shrani in izhod

Shrani in izhod iz namestitve
Pritisnite <Enter> na tem elementu in izberite Da. To shrani spremembe v CMOS in zapre program za nastavitev BIOS-a. Izberite Ne ali pritisnite <Esc> za vrnitev v glavni meni za nastavitev BIOS-a.
Izhod brez shranjevanja
Pritisnite <Enter> na tem elementu in izberite Da. To zapre nastavitev BIOS-a brez shranjevanja sprememb, narejenih v nastavitvi BIOS-a, v CMOS. Izberite Ne ali pritisnite <Esc> za vrnitev v glavni meni za nastavitev BIOS-a.
Naloži optimizirane privzete vrednosti
Pritisnite <Enter> na tem elementu in izberite Da, da naložite optimalne privzete nastavitve BIOS-a. Privzete nastavitve BIOS-a pomagajo sistemu delovati v optimalnem stanju. Vedno naložite optimizirane privzete vrednosti po posodobitvi BIOS-a ali po brisanju vrednosti CMOS.
Preklic zagona
Omogoča vam, da izberete napravo za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Da za potrditev. Vaš sistem se bo samodejno znova zagnal in zagnal iz te naprave.
Shrani profile
Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS-a v profil. Ustvarite lahko do 8 profilov in shranite kot Setup Profile 1 ~ Setup Profile 8. Pritisnite <Enter> za dokončanje. Lahko pa izberete Izberi datoteko v HDD/FDD/USB, da shranite profil v svojo shranjevalno napravo.
Naloži profile
Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS-a, lahko uporabite to funkcijo za nalaganje nastavitev BIOS-a iz profila, ustvarjenega prej, brez težav s ponovno konfiguracijo nastavitev BIOS-a. Najprej izberite profil, ki ga želite naložiti, nato pritisnite <Enter> za dokončanje. Izberete lahko Izberi datoteko v HDD/FDD/USB, da vnesete profil, ki ste ga prej ustvarili iz svoje shranjevalne naprave, ali naložite profil, ki ga samodejno ustvari BIOS, na primer povrnitev nastavitev BIOS-a na zadnje nastavitve, ki so delovale pravilno (zadnji znani dober zapis).

Omogočanje tehnologije Intel ® Optane ™

Sistemske zahteve

Intel ® Optane ™ SSD
Optane ™ SSD mora imeti najmanj 16 GB kapacitete in mora imeti enako ali manjšo kapaciteto kot trdi disk/SSD, ki ga je treba pospešiti.)

V nastavitvah BIOS-a pojdite v BIOS in nastavite CSM Support na Enabled (Omogočeno) in Storage Boot Option Control na UEFI. Nato pojdite na Peripherals\SATA And RST Configuration (Periferna oprema\Konfiguracija SATA in RST), nastavite SATA Mode Selection na Intel RST With Intel Optane System Acceleration (Intel RST s pospeševanjem sistema Intel Optane). Shranite spremembe in zapustite nastavitev BIOS-a.
Vstopite v operacijski sistem, zaženite pripomoček Intel ® Rapid Storage Technology iz menija Start in nato omogočite Intel ® Optane ™ Technology.

Namestitev gonilnikov

Pred namestitvijo gonilnikov najprej namestite operacijski sistem. (Naslednja navodila uporabljajo Windows 10 kot primer operacijskega sistema.)
Po namestitvi operacijskega sistema vstavite disk z gonilniki matične plošče v optični pogon. Kliknite sporočilo »Tap to choose what happens with this disc« (Tapnite, da izberete, kaj se zgodi s tem diskom) v zgornjem desnem kotu zaslona in izberite »Run Run.exe« (Zaženi Run.exe). (Ali pojdite v Moj računalnik, dvokliknite optični pogon in zaženite program Run.exe.)

"Xpress Install" (Hitra namestitev) bo samodejno pregledal vaš sistem in nato navedel vse gonilnike, ki jih je priporočljivo namestiti. Lahko kliknete gumb Xpress Install (Hitra namestitev) in "Xpress Install" (Hitra namestitev) bo namestil vse izbrane gonilnike. Ali kliknite puščico ikono za posamično namestitev gonilnikov, ki jih potrebujete.

Kontaktirajte nas

GIGA-BYTE TECHNOLOGY CO., LTD.
Naslov: No.6, Baoqiang Road, Xindian Dist., New Taipei City 231,Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnična in netehnična podpora (prodaja/trženje): http://esupport.gigabyte.com
Spletni naslov (angleški): http://www.gigabyte.com
Spletni naslov (kitajski): http://www.gigabyte.tw

GIGABYTE eSupport
Če želite poslati tehnično ali netehnično (prodaja/trženje) vprašanje, sledite povezavi: http://esupport.gigabyte.com

Avtorske pravice
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Vse pravice pridržane. Blagovne znamke, omenjene v tem priročniku, so pravno registrirane pri njihovih lastnikih.

Ugotavljanje različice vaše matične plošče
Številka različice na vaši matični plošči je videti takole: »REV: X.X.« Na primer, »REV: 1.0« pomeni, da je različica matične plošče 1.0. Preverite različico svoje matične plošče, preden posodobite BIOS matične plošče, gonilnike ali ko iščete tehnične informacije.
Primer:
