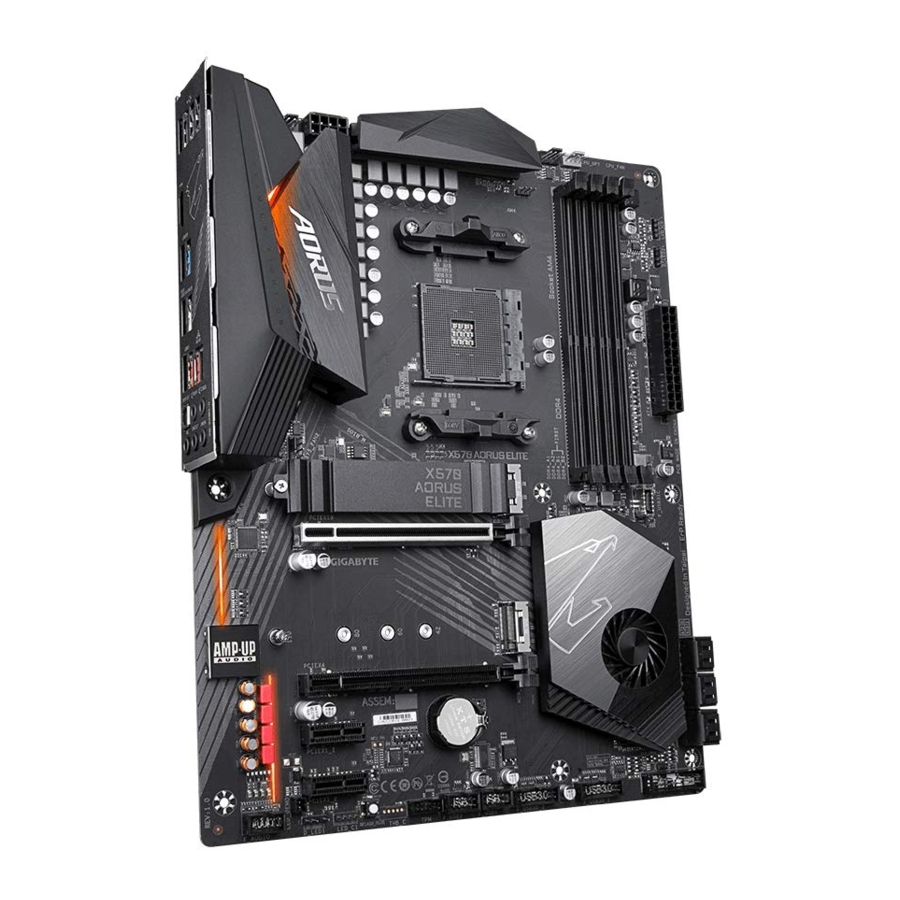

Gigabyte X570 AORUS ELITE WIFI - Priročnik za matično ploščo AM4 ATX

Vsebina

1 Prepoznavanje revizije vaše naprave
2 Postavitev naprave
3 Vsebina škatle
4 Namestitev strojne opreme
5 Nastavitev BIOS
6 Konfiguriranje nabora RAID
7 Prenesi navodilo
8 V drugih jezikih

Ta priročnik vsebuje informacije za naslednje modele matičnih plošč:

X570 AORUS ELITE
X570 AORUS ELITE WIFI

Prepoznavanje revizije vaše naprave

Številka revizije na vaši matični plošči izgleda takole: "REV: X.X." Na primer, "REV: 1.0" pomeni, da je revizija matične plošče 1.0. Preverite revizijo vaše matične plošče pred posodobitvijo BIOS-a matične plošče, gonilnikov ali pri iskanju tehničnih informacij.
Primer:
Prepoznavanje revizije vaše naprave

Postavitev naprave

Vsebina škatle

Matična plošča X570 AORUS ELITE ali X570 AORUS ELITE WIFI
Disk z gonilniki za matično ploščo
Uporabniški priročnik
Vodnik za hitro namestitev
Štirje kabli SATA
En priključek G
Vijak(i) M.2/Stojalo(a) M.2
Ena antena

Samo za X570 AORUS ELITE WIFI.

* Zgornja vsebina škatle je samo za referenco in dejanski predmeti so odvisni od paketa izdelkov, ki ga prejmete. Vsebina škatle se lahko spremeni brez predhodnega obvestila.

Namestitev strojne opreme

Varnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte naslednje postopke:

Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
Pred namestitvijo ne odstranjujte ali poškodujte nalepke S/N (serijska številka) matične plošče ali garancijske nalepke, ki jo je zagotovil vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
Vedno izključite napajanje iz električnega omrežja, tako da izključite napajalni kabel iz vtičnice, preden namestite ali odstranite matično ploščo ali druge komponente strojne opreme.
Pri priključevanju komponent strojne opreme na notranje priključke na matični plošči se prepričajte, da so tesno in varno priključene.
Pri rokovanju z matično ploščo se izogibajte dotikanju kovinskih kontaktov ali priključkov.
Pri rokovanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, je najbolje nositi zapestnico za zaščito pred elektrostatično razelektritvijo (ESD). Če nimate zapestnice za zaščito pred ESD, naj bodo vaše roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
Pred namestitvijo matične plošče jo postavite na antistatično podlogo ali v elektrostatično zaščitno posodo.
Pred priključitvijo ali odklopom napajalnega kabla iz matične plošče se prepričajte, da je napajalnik izklopljen.
Preden vklopite napajanje, se prepričajte, da je napetost napajalnika nastavljena v skladu z lokalnim standardom napetosti.
Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaše strojne opreme priključeni.
Da preprečite poškodbe matične plošče, ne dovolite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
Ne postavljajte računalniškega sistema na neravno površino.
Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažnostjo.
Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in telesne poškodbe uporabnika.
Če niste prepričani o katerem koli koraku namestitve ali imate težave v zvezi z uporabo izdelka, se posvetujte s certificiranim računalniškim tehnikom.
Če uporabljate adapter, podaljšek napajalnega kabla ali podaljšek, se posvetujte z njegovimi navodili za namestitev in/ali ozemljitev.

Specifikacije izdelka

Samo za X570 AORUS ELITE WIFI.

(Opomba 1) Samo za procesorje AMD Ryzen 2. generacije z grafiko Radeon Vega/AMD Ryzen z grafiko Radeon Vega.
(Opomba 2) Samo za procesorje AMD Ryzen 3. generacije.
(Opomba 3) Samo za procesorje AMD Ryzen 3. generacije/AMD Ryzen 2. generacije.

* GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelka in informacij, povezanih z izdelkom, brez predhodnega obvestila.

Obiščite spletno mesto GIGABYTE za sezname podpore za CPE, pomnilniške module, SSD in naprave M.2.

X570 AORUS ELITE WIFI

X570 AORUS ELITE

Obiščite stran Support\Utility List (Seznam podpore/pripomočkov) na spletnem mestu GIGABYTE, da prenesete najnovejšo različico aplikacij.

Namestitev CPE

pozor Preden začnete nameščati CPE, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira CPE. (Za najnovejši seznam podpore CPE obiščite spletno mesto GIGABYTE.)
Preden namestite CPE, vedno izklopite računalnik in izključite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
Poiščite prvi pin CPE. CPE ni mogoče vstaviti, če je naravnan napačno.
Nanesite enakomeren in tanek sloj termalne paste na površino CPE.
Ne vklapljajte računalnika, če hladilnik CPE ni nameščen, sicer lahko pride do pregrevanja in poškodb CPE.
Nastavite frekvenco gostitelja CPE v skladu s specifikacijami CPE. Ni priporočljivo, da se frekvenca sistemskega vodila nastavi prek specifikacij strojne opreme, ker ne izpolnjuje standardnih zahtev za periferne enote. Če želite frekvenco nastaviti prek standardnih specifikacij, to storite v skladu s specifikacijami strojne opreme, vključno s CPE, grafično kartico, pomnilnikom, trdim diskom itd.

Namestitev CPE
Poiščite prvi pin (označen z majhnim trikotnikom) vtičnice CPE in CPE.

Oznaka majhnega trikotnika označuje prvi pin vtičnice

Oznaka majhnega trikotnika označuje prvi pin CPE

Za podrobnosti o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

Namestitev pomnilnika

pozor Preden začnete nameščati pomnilnik, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je uporabljati pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Preden namestite pomnilnik, vedno izklopite računalnik in izključite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
Pomnilniški moduli imajo zasnovo, ki je odporna proti napakam. Pomnilniški modul je mogoče namestiti samo v eno smer. Če pomnilnika ne morete vstaviti, zamenjajte smer.

Konfiguracija dvokanalnega pomnilnika
Ta matična plošča ponuja štiri pomnilniške vtičnice in podpira dvokanalno tehnologijo. Ko je pomnilnik nameščen, bo BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Omogočanje dvokanalnega pomnilniškega načina bo podvojilo prvotno pasovno širino pomnilnika.

Štiri pomnilniške vtičnice so razdeljene na dva kanala in vsak kanal ima dve pomnilniški vtičnici, kot sledi:

Kanal A: DDR4_A1, DDR4_A2
Kanal B: DDR4_B1, DDR4_B2

Tabela konfiguracij dvokanalnega pomnilnika

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 modula	- -	DS/SS	- -	DS/SS
2 modula	DS/SS	- -	DS/SS	- -
4 modula	DS/SS	DS/SS	DS/SS	DS/SS

(SS=enostranski, DS=dvostranski, "- -"=brez pomnilnika)

Zaradi omejitev CPE preberite naslednje smernice, preden namestite pomnilnik v dvokanalnem načinu.

Dvokanalnega načina ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
Pri omogočanju dvokanalnega načina z dvema ali štirimi pomnilniškimi moduli je priporočljivo uporabljati pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. Za optimalno delovanje pri omogočanju dvokanalnega načina z dvema pomnilniškima moduloma priporočamo, da ju namestite v vtičnice DDR4_A2 in DDR4_B2.

Namestitev razširitvene kartice

pozor Preden začnete nameščati razširitveno kartico, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira razširitveno kartico. Natančno preberite priročnik, ki je priložen vaši razširitveni kartici.
Preden namestite razširitveno kartico, vedno izklopite računalnik in izključite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

Vrata USB 2.0/1.1
Vrata USB podpirajo specifikacijo USB 2.0/1.1. Uporabite ta vrata za naprave USB.
Priključki za anteno SMA (1T1R)
Uporabite ta priključek za priključitev antene.
Zategnite antenske kable na antenske priključke in nato premaknite anteno na mesto, kjer je signal dober.
Vrata HDMI ^{(Opomba 1)}
Vrata HDMI so skladna s HDCP 2.2 in podpirajo formate Dolby TrueHD in DTS HD Master Audio. Podpirajo tudi do 192 KHz/24-bitni 8-kanalni avdio izhod LPCM. Ta vrata lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096x2160 pri 60 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.

Po namestitvi naprave HDMI se prepričajte, da ste privzeto napravo za predvajanje zvoka nastavili na HDMI. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)
Vrata USB 3.2 Gen 1
Vrata USB 3.2 Gen 1 podpirajo specifikacijo USB 3.2 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.
Vrata USB 3.2 Gen 1 (bela)
Vrata USB 3.2 Gen 1 podpirajo specifikacijo USB 3.2 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB. Pred uporabo Q-Flash Plus ^{(Opomba 2)} se prepričajte, da najprej vstavite pogon USB v ta vrata.
Vrata LAN RJ-45
Vrata Gigabit Ethernet LAN zagotavljajo internetno povezavo s hitrostjo prenosa podatkov do 1 Gbps. V nadaljevanju so opisana stanja LED diod na vratih LAN.

LED dioda za povezavo/hitrost:
Stanje	Opis
Oranžna	Hitrost prenosa podatkov 1 Gbps
Zelena	Hitrost prenosa podatkov 100 Mbps
Izklopljena	Hitrost prenosa podatkov 10 Mbps
LED dioda za aktivnost:
Stanje	Opis
Utripa	Poteka prenos ali sprejem podatkov
Vklopljena	Ne poteka prenos ali sprejem podatkov

Samo za X570 AORUS ELITE WIFI.
(Opomba 1) Samo za 2. generacijo procesorjev AMD Ryzen z grafiko Radeon Vega/procesorjev AMD Ryzen z grafiko Radeon Vega.
(Opomba 2) Če želite omogočiti funkcijo Q-Flash Plus, obiščite spletno stran »Unique Features« (Edinstvene funkcije) na spletnem mestu GIGABYTE.

Vrata USB 3.2 Gen 2 Type-A (rdeča)
Vrata USB 3.2 Gen 2 Type-A podpirajo specifikacijo USB 3.2 Gen 2 in so združljiva s specifikacijo USB 3.2 Gen 1 in USB 2.0. Uporabite ta vrata za naprave USB.
Izhod za sredinski/nizkotonski zvočnik
Uporabite ta zvočni priključek za priključitev sredinskih/nizkotonskih zvočnikov.
Izhod za zadnji zvočnik
Uporabite ta zvočni priključek za priključitev zadnjih zvočnikov.
Optični priključek S/PDIF Out
Ta priključek omogoča digitalni avdio izhod v zunanji avdio sistem, ki podpira digitalni optični avdio. Pred uporabo te funkcije se prepričajte, da ima vaš avdio sistem optični digitalni avdio vhodni priključek.
Linijski vhod/izhod za stranski zvočnik
Linijski vhodni priključek. Uporabite ta zvočni priključek za linijske vhodne naprave, kot so optični pogon, walkman itd.
Linijski izhod/izhod za sprednji zvočnik
Linijski izhodni priključek. Ta priključek podpira funkcijo ojačanja zvoka. Za boljšo kakovost zvoka je priporočljivo, da priključite slušalke/zvočnik na ta priključek (dejanski učinki se lahko razlikujejo glede na uporabljeno napravo).
Mikrofonski vhod/izhod za stranski zvočnik
Mikrofonski vhodni priključek.

Konfiguracije zvočnih priključkov:

Priključek	Slušalke/ 2-kanalni	4-kanalni	5.1-kanalni	7.1-kanalni
Izhod za sredinski/nizkotonski zvočnik
Izhod za zadnji zvočnik
Linijski vhod/izhod za stranski zvočnik
Linijski izhod/izhod za sprednji zvočnik
Mikrofonski vhod/izhod za stranski zvočnik

Če želite namestiti stranski zvočnik, morate ponovno dodeliti linijski vhodni ali mikrofonski vhodni priključek, da bo izhod za stranski zvočnik prek zvočnega gonilnika.
Če želite omogočiti ali konfigurirati funkcijo ojačanja zvoka za linijski izhodni priključek, dostopite do aplikacije HD Audio Manager.

pozor

Ko odstranjujete kabel, priključen na priključek na zadnji plošči, najprej odstranite kabel iz naprave in nato še z matične plošče.
Ko odstranjujete kabel, ga povlecite naravnost iz priključka. Ne premikajte ga bočno, da preprečite električni kratek stik v notranjosti priključka kabla.

Za podrobnosti o konfiguraciji zvočne programske opreme obiščite spletno mesto GIGABYTE.

Notranji priključki

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2
CPU_OPT
M2A_SOCKET/M2B_SOCKET
SATA3 0/1/2/3/4/5
LED_C1/LED_C2
D_LED1/D_LED2
LED_CPU
F_AUDIO
F_PANEL
F_USB31C
F_USB30_1/F_USB30_2
F_USB1/F_USB2
TPM
BAT
CLR_CMOS
QFLASH_PLUS

pozor Preden priključite zunanje naprave, preberite naslednja navodila:

Najprej se prepričajte, da so vaše naprave skladne s priključki, ki jih želite priključiti.
Preden namestite naprave, se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
Po namestitvi naprave in pred vklopom računalnika se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

1/2. ATX_12V/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotovi dovolj stabilne energije za vse komponente na matični plošči. Preden priključite napajalni priključek, se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima zanesljivo zasnovo. Priključite napajalni kabel na napajalni priključek v pravilni smeri.
12V napajalni priključek napaja predvsem CPU. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.

Za izpolnjevanje zahtev glede razširitve je priporočljivo uporabiti napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če uporabljate napajalnik, ki ne zagotavlja potrebne moči, lahko to povzroči nestabilen sistem ali sistem, ki se ne more zagnati.

ATX_12V:

Št. priključka	Definicija	Št. priključka	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Št. priključka	Definicija	Št. priključka	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (mehki vklop/izklop)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (pripravljenost +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3.3V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4. CPU_FAN/SYS_FAN1/2 (priključki za ventilator)
Vsi priključki za ventilator na tej matični plošči so 4-pinski. Večina priključkov za ventilator ima zanesljivo zasnovo za vstavljanje. Ko priključujete kabel ventilatorja, ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo za nadzor hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo, da v ohišje namestite sistemski ventilator.

Št. priključka	Definicija
1	GND
2	Nadzor hitrosti napetosti
3	Zaznavanje
4	PWM nadzor hitrosti

CPU_OPT (priključek za ventilator CPU z vodnim hlajenjem)
Priključek za ventilator je 4-pinski in ima zanesljivo zasnovo za vstavljanje. Večina priključkov za ventilator ima zanesljivo zasnovo za vstavljanje. Ko priključujete kabel ventilatorja, ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo za nadzor hitrosti ventilatorja.

Št. priključka	Definicija
1	GND
2	Nadzor hitrosti napetosti
3	Zaznavanje
4	PWM nadzor hitrosti

pozor

Prepričajte se, da ste kable ventilatorja priključili na priključke za ventilator, da preprečite, da bi se CPU in sistem pregrela. Pregrevanje lahko povzroči poškodbe CPU ali pa se sistem obesi.
Ti priključki za ventilator niso konfiguracijski preklopni bloki. Na priključke ne postavljajte preklopne kapice.

M2A_SOCKET/M2B_SOCKET (priključki M.2 Socket 3)
Priključki M.2 podpirajo M.2 SATA SSD ali M.2 PCIe SSD in podpirajo konfiguracijo RAID. Upoštevajte, da M.2 PCIe SSD ni mogoče uporabiti za ustvarjanje niza RAID z M.2 SATA SSD ali trdim diskom SATA. Za navodila o konfiguraciji niza RAID glejte poglavje »Konfiguriranje niza RAID«.

Za pravilno namestitev M.2 SSD v priključek M.2 sledite spodnjim korakom.

Vzemite vijak in distančnik iz priloženih paketov vijakov in distančnikov M.2. Poiščite priključek M.2, kamor boste namestili M.2 SSD, uporabite izvijač, da odvijete vijak na hladilnem telesu in nato odstranite hladilno telo. (Samo priključek M2A_SOCKET ima hladilno telo)
Poiščite ustrezno montažno luknjo za namestitev M.2 SSD in nato najprej privijte distančnik. Vstavite M.2 SSD v priključek M.2 pod kotom.
Pritisnite M.2 SSD navzdol in ga nato pritrdite z vijakom. Zamenjajte hladilno telo in ga pritrdite na prvotno luknjo.

Izberite ustrezno luknjo za namestitev M.2 SSD in ponovno privijte vijak in distančnik.

SATA3 0/1/2/3/4/5 (priključki SATA 6Gb/s)
Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardoma SATA 3Gb/s in SATA 1.5Gb/s. Vsak priključek SATA podpira eno napravo SATA. Priključki SATA podpirajo RAID 0, RAID 1 in RAID 10. Za navodila o konfiguraciji niza RAID glejte poglavje »Konfiguriranje niza RAID«.

Št. priključka	Definicija
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

LED_C1/LED_C2 (priključki za RGB LED trak)
Priključke lahko uporabite za priključitev standardnega 5050 RGB LED traku (12V/G/R/B) z največjo močjo 2A (12V) in največjo dolžino 2 m.

Št. priključka	Definicija
1	12V
2	G
3	R
4	B

Priključite svoj RGB LED trak na priključek. Napajalni priključek (označen s trikotnikom na vtiču) LED traku mora biti priključen na priključek 1 (12 V) tega priključka. Nepravilna povezava lahko povzroči poškodbo LED traku.

D_LED1/D_LED2 (naslovljivi priključki za LED trak)
Priključke lahko uporabite za priključitev standardnega 5050 naslovljivega LED traku z največjo močjo 5A (5V) in največjim številom 1000 LED.

Št. priključka	Definicija
1	V (5V)
2	D
3	Brez priključka
4	G

Priključite svoj naslovljivi LED trak na priključek. Napajalni priključek (označen s trikotnikom na vtiču) LED traku mora biti priključen na priključek 1 naslovljivega priključka LED traku. Nepravilna povezava lahko povzroči poškodbo LED traku.

Za informacije o vklopu/izklopu luči LED traku obiščite spletno stran »Edinstvene funkcije« na spletnem mestu GIGABYTE.

pozor Preden namestite naprave, se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.

LED_CPU (priključek za LED trak hladilnika CPU/RGB LED trak)
Priključek lahko uporabite za priključitev LED traku hladilnika CPU ali standardnega 5050 RGB LED traku (12V/G/R/B) z največjo močjo 2A (12V) in največjo dolžino 2 m.

Št. priključka	Definicija
1	12V
2	G
3	R
4	B

Priključite LED trak hladilnika CPU/RGB LED trak na priključek. Napajalni priključek (označen s trikotnikom na vtiču) LED traku mora biti priključen na priključek 1 (12 V) tega priključka. Nepravilna povezava lahko povzroči poškodbo LED traku.

Za informacije o vklopu/izklopu luči LED traku obiščite spletno stran »Edinstvene funkcije« na spletnem mestu GIGABYTE.

pozor Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz električne vtičnice, da preprečite poškodbe naprav.

F_AUDIO (Zvočni priključek na sprednji plošči)
Zvočni priključek na sprednji plošči podpira zvok visoke ločljivosti (HD). Na ta priključek lahko priključite zvočni modul sprednje plošče ohišja. Prepričajte se, da se dodelitve žic priključka modula ujemajo z dodelitvami pinov priključka matične plošče. Nepravilna povezava med priključkom modula in priključkom matične plošče bo onemogočila delovanje naprave ali jo celo poškodovala.

Št. pina	Definicija	Št. pina	Definicija
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD F_
3	MIC2_R	8	Brez pina
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Nekatera ohišja imajo zvočni modul na sprednji plošči, ki ima ločene priključke na vsaki žici namesto enega samega vtiča. Za informacije o priključitvi zvočnega modula na sprednji plošči, ki ima različne dodelitve žic, se obrnite na proizvajalca ohišja.

F_PANEL (Priključek na sprednji plošči)
Priključite stikalo za vklop, stikalo za ponastavitev, zvočnik, stikalo/senzor za vdor v ohišje in indikator stanja sistema na ohišju na ta priključek v skladu z dodelitvami pinov spodaj. Upoštevajte pozitivne in negativne pine pred priključitvijo kablov.

PLED/PWR_LED (LED za vklop):
Povezuje se z indikatorjem stanja vklopa na sprednji plošči ohišja. LED dioda sveti, ko sistem deluje. LED dioda ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).
PW (Stikalo za vklop):
Povezuje se s stikalom za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (glejte "BIOS Setup", "Settings\Platform Power", poglavje za več informacij).
SPEAK (Zvočnik):
Povezuje se z zvočnikom na sprednji plošči ohišja. Sistem poroča o stanju zagona sistema z oddajanjem zvočnega signala. Če ob zagonu sistema ni zaznana nobena težava, se bo slišal en kratek pisk.
HD (LED za aktivnost trdega diska):
Povezuje se z LED za aktivnost trdega diska na sprednji plošči ohišja. LED dioda sveti, ko trdi disk bere ali zapisuje podatke.
RES (Stikalo za ponastavitev):
Povezuje se s stikalom za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se računalnik zamrzne in ne more izvesti normalnega ponovnega zagona.
CI (Priključek za vdor v ohišje):
Povezuje se s stikalom/senzorjem za vdor v ohišje na ohišju, ki lahko zazna, ali je bil odstranjen pokrov ohišja. Za to funkcijo je potrebno ohišje s stikalom/senzorjem za vdor v ohišje.
NC: Brez povezave.

Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je v glavnem sestavljen iz stikala za vklop, stikala za ponastavitev, LED za vklop, LED za aktivnost trdega diska, zvočnika itd. Ko priključujete modul sprednje plošče ohišja na ta priključek, se prepričajte, da se dodelitve žic in pinov pravilno ujemajo.

F_USB31C ( USB Type-C priključek s podporo za USB 3.2 Gen 2)
Priključek je skladen s specifikacijo USB 3.2 Gen 2 in lahko zagotovi eno vrata USB.

Št. pina	Definicija	Št. pina	Definicija	Št. pina	Definicija
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_USB30_1/F_USB30_2 (Priključki USB 3.2 Gen 1)
Priključki so skladni s specifikacijama USB 3.2 Gen 1 in USB 2.0 in vsak priključek lahko zagotovi dvoje vrat USB. Za nakup dodatne 3,5-palčne sprednje plošče, ki zagotavlja dvoje vrat USB 3.2 Gen 1, se obrnite na lokalnega prodajalca.

Št. pina	Definicija	Št. pina	Definicija	Št. pina	Definicija
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Brez pina
7	GND	B S_ 14	SSTX2+

F_USB1/F_USB2 (Priključki USB 2.0/1.1)
Priključki so skladni s specifikacijama USB 2.0/1.1. Vsak priključek USB lahko zagotovi dvoje vrat USB prek dodatnega nosilca USB. Za nakup dodatnega nosilca USB se obrnite na lokalnega prodajalca.

Št. pina	Definicija	Št. pina	Definicija
1	Napajanje (5V)	6	USB DY+
2	Napajanje (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Brez pina
5	USB DX+	10	NC

pozor

Ne priključujte kabla nosilca IEEE 1394 (2x5-pin) v priključek USB 2.0/1.1.
Pred namestitvijo nosilca USB se prepričajte, da ste izklopili računalnik in odklopili napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.

TPM (Priključek modula zaupanja TPM)
Na ta priključek lahko priključite modul zaupanja TPM (Trusted Platform Module).

Št. pina	Definicija	Št. pina	Definicija
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	Brez pina	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

BAT (Baterija)
Baterija napaja pomnilnik CMOS, da ohrani vrednosti (kot so konfiguracije BIOS-a, informacije o datumu in času), ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS morda ne bodo točne ali pa se bodo izgubile.

Vrednosti CMOS lahko izbrišete tako, da odstranite baterijo:

Izklopite računalnik in odklopite napajalni kabel.
Nežno odstranite baterijo iz držala za baterijo in počakajte eno minuto. (Ali pa uporabite kovinski predmet, kot je izvijač, da se dotaknete pozitivnega in negativnega pola držala za baterijo in ju skrajšate za 5 sekund.)
Zamenjajte baterijo.
Priključite napajalni kabel in znova zaženite računalnik.

pozor

Pred zamenjavo baterije vedno izklopite računalnik in odklopite napajalni kabel.
Baterijo zamenjajte z enakovredno. Če baterijo zamenjate z napačnim modelom, lahko pride do poškodb naprav.
Če baterije ne morete zamenjati sami ali niste prepričani o modelu baterije, se obrnite na mesto nakupa ali lokalnega prodajalca.
Ko nameščate baterijo, upoštevajte usmerjenost pozitivne strani (+) in negativne strani (-) baterije (pozitivna stran mora biti obrnjena navzgor).
Z izrabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.

CLR_CMOS (Jumper za brisanje CMOS)
Uporabite ta jumper za brisanje konfiguracije BIOS-a in ponastavitev vrednosti CMOS na tovarniške nastavitve. Če želite izbrisati vrednosti CMOS, se s kovinskim predmetom, kot je izvijač, za nekaj sekund dotaknite obeh pinov.

	Odprto: Normalno
	Kratko: Izbriši vrednosti CMOS

Vedno izklopite računalnik in izključite napajalni kabel iz električne vtičnice, preden izbrišete vrednosti CMOS.
Po ponovnem zagonu sistema pojdite v BIOS Setup, da naložite tovarniške nastavitve (izberite Load Optimized Defaults) ali ročno konfigurirate nastavitve BIOS-a (glejte "BIOS Setup," poglavje za konfiguracije BIOS-a).

QFLASH_PLUS (gumb Q-Flash Plus)
Q-Flash Plus vam omogoča posodobitev BIOS-a, ko je vaš sistem izklopljen (stanje izklopa S5). Shranite najnovejši BIOS na USB ključ in ga priključite v namensko vrata, nato pa lahko zdaj samodejno bliskate BIOS s preprostim pritiskom na gumb Q-Flash Plus. QFLED bo utripal, ko se začnejo dejavnosti ujemanja in bliskanja BIOS-a, in bo prenehal utripati, ko bo glavno bliskanje BIOS-a končano.

Za informacije o uporabi Q-Flash Plus obiščite spletno stran "Unique Features" (Edinstvene funkcije) na spletnem mestu GIGABYTE.

Nastavitev BIOS

BIOS (Basic Input and Output System) beleži parametre strojne opreme sistema v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvajanje samopreizkusa ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program za nastavitev BIOS, ki uporabniku omogoča spreminjanje osnovnih nastavitev konfiguracije sistema ali aktiviranje določenih sistemskih funkcij. Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno moč CMOS, da ohrani konfiguracijske vrednosti v CMOS.
Za dostop do programa za nastavitev BIOS pritisnite tipko <Delete> med POST, ko je napajanje vklopljeno.
Za nadgradnjo BIOS uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

Q-Flash uporabniku omogoča hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS brez vstopa v operacijski sistem.
@BIOS je pripomoček, ki temelji na sistemu Windows in išče ter prenaša najnovejšo različico BIOS iz interneta ter posodablja BIOS.

pozor

Ker je posodabljanje BIOS potencialno tvegano, če ne naletite na težave pri uporabi trenutne različice BIOS, priporočamo, da ne posodabljate BIOS. Pri posodabljanju BIOS bodite previdni. Nepravilna posodobitev BIOS lahko povzroči okvaro sistema.
Priporočamo, da ne spreminjate privzetih nastavitev (razen če to potrebujete), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Nepravilno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Oglejte si razdelek »Naloži optimizirane privzete vrednosti« v tem poglavju ali uvode v baterijo/jumper za čiščenje CMOS v poglavju Namestitev strojne opreme za navodila, kako počistiti vrednosti CMOS.)

Začetni zaslon

Naslednji začetni zaslon z logotipom se bo pojavil, ko se računalnik zažene.
(Primer različice BIOS: X570 AORUS ELITE, F1a)

Obstajata dva različna načina BIOS, kot sledi, in lahko uporabite tipko <F2> za preklapljanje med obema načinoma. Enostavni način uporabnikom omogoča hiter ogled trenutnih sistemskih informacij ali prilagajanje za optimalno delovanje. V enostavnem načinu lahko z miško premikate elemente konfiguracije. Napredni način ponuja podrobne nastavitve BIOS. Za premikanje med elementi lahko pritisnete puščične tipke na tipkovnici in pritisnete <Enter> za sprejem ali vstop v podmeni. Lahko pa z miško izberete želeni element.

Ko sistem ne deluje stabilno kot običajno, izberite element Load Optimized Defaults (Naloži optimizirane privzete vrednosti), da nastavite sistem na privzete vrednosti.
Meniji za nastavitev BIOS, opisani v tem poglavju, so samo za referenco in se lahko razlikujejo glede na različico BIOS.

Hitra dostopna vrstica vam omogoča hiter premik na zaslon General Help (Splošna pomoč), Easy Mode (Enostavni način), Smart Fan 5 ali Q-Flash.

Funkcijske tipke naprednega načina
< >< >	Premaknite izbirno vrstico za izbiro menija za nastavitev
< >< >	Premaknite izbirno vrstico za izbiro elementa konfiguracije v meniju
<Enter>/Dvojni klik	Izvedite ukaz ali vstopite v meni
< + >/<Page Up>	Povečajte številsko vrednost ali naredite spremembe
< - >/<Page Down>	Zmanjšajte številsko vrednost ali naredite spremembe
<F1>	Pokaži opise funkcijskih tipk
<F2>	Preklop na enostavni način
<F3>	Shranite trenutne nastavitve BIOS v profil
<F4>	Naložite nastavitve BIOS iz profila, ustvarjenega prej
<F5>	Obnovite prejšnje nastavitve BIOS za trenutne podmenije
<F6>	Prikažite zaslon Smart Fan 5
<F7>	Naložite optimizirane privzete nastavitve BIOS za trenutne podmenije
<F8>	Dostopajte do pripomočka Q-Flash
<F10>	Shranite vse spremembe in zapustite program za nastavitev BIOS
<F11>	Preklopite na podmeni Favorites (Priljubljene)
<F12>	Zajemite trenutni zaslon kot sliko in ga shranite na svoj pogon USB
<Insert>	Dodajte ali odstranite priljubljeno možnost
<Ctrl>+<S>	Prikažite informacije o nameščenem pomnilniku
<Esc>	Glavni meni: Zaprite program za nastavitev BIOS Podmeniji: Zaprite trenutni podmeni

Priljubljene (F11)

Nastavite svoje pogosto uporabljene možnosti kot priljubljene in uporabite tipko <F11> za hitro preklapljanje na stran, kjer so vse vaše priljubljene možnosti. Če želite dodati ali odstraniti priljubljeno možnost, pojdite na njeno izvirno stran in pritisnite <Insert> na možnosti. Možnost je označena z zvezdico, če je nastavljena kot »priljubljena«.

Tweaker

pozor Ali bo sistem stabilno deloval z nastavitvami overclock/overvoltage, ki ste jih naredili, je odvisno od vaših splošnih sistemskih konfiguracij. Nepravilna izvedba overclock/overvoltage lahko povzroči poškodbe CPU, nabora čipov ali pomnilnika in skrajša življenjsko dobo teh komponent. Ta stran je samo za napredne uporabnike in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Nepravilno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

CPU Clock Control (Nadzor ure CPU)
Omogoča ročno nastavitev osnovne ure CPU v korakih po 1 MHz. (Privzeto: Auto)

Zelo priporočljivo je, da se frekvenca CPU nastavi v skladu s specifikacijami CPU.
CPU Clock Ratio (Razmerje ure CPU)
Omogoča spreminjanje razmerja ure za nameščen CPU. Nastavljivo območje je odvisno od CPU, ki je nameščen.

Napredne nastavitve CPU
- Core Performance Boost (Povečanje zmogljivosti jedra) ^(Opomba)
  Omogoča vam, da določite, ali želite omogočiti tehnologijo Core Performance Boost (CPB), tehnologijo za povečanje zmogljivosti CPU. (Privzeto: Auto)
- SVM Mode (Način SVM)
  Virtualizacija, izboljšana s tehnologijo virtualizacije, bo platformi omogočila izvajanje več operacijskih sistemov in aplikacij v neodvisnih particijah. Z virtualizacijo lahko en računalniški sistem deluje kot več virtualnih sistemov. (Privzeto: Disabled)
- Global C-state Control (Globalni nadzor stanja C) ^(Opomba)
  Omogoča vam, da določite, ali naj CPU preide v stanja C. Ko je omogočeno, se bo frekvenca jedra CPU zmanjšala med stanjem zaustavitve sistema, da se zmanjša poraba energije. (Privzeto: Enabled)
- Power Supply Idle Control (Nadzor mirovanja napajalnika) ^(Opomba)
  Omogoči ali onemogoči Package C6 State (Stanje paketa C6).

Typical Current Idle (Tipično mirovanje toka)	Onemogoči to funkcijo.
Low Current Idle (Nizko mirovanje toka)	Omogoči to funkcijo.
Auto	BIOS samodejno konfigurira to nastavitev. (Privzeto)

CCD Control (Nadzor CCD) ^(Opomba)
Nastavi število CCD-jev, ki se bodo uporabljali. (Privzeto: Auto)
SMT Mode (Način SMT)
Omogoča vam, da omogočite ali onemogočite tehnologijo CPU Simultaneous Multi-Threading. Ta funkcija deluje samo za operacijske sisteme, ki podpirajo način več procesorjev. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Auto)
AMD CPU fTPM
Omogoči ali onemogoči funkcijo TPM 2.0, integrirano v CPU AMD. (Privzeto: Disabled)

Extreme Memory Profile (X.M.P.) (Ekstremni pomnilniški profil (X.M.P.)) ^(Opomba)
Omogoča BIOS, da prebere podatke SPD na pomnilniškem modulu(-ih) XMP, da izboljša zmogljivost pomnilnika, ko je omogočeno.

Disabled (Onemogočeno)	Onemogoči to funkcijo. (Privzeto)
Profile1	Uporablja nastavitve profila 1.
Profile2 ^(Opomba)	Uporablja nastavitve profila 2.

XMP High Frequency Support (Podpora visoke frekvence XMP)^(Opomba)
Omogoča vam, da izberete raven združljivosti za visokofrekvenčni pomnilnik. Ta element je mogoče konfigurirati samo, ko je Extreme Memory Profile (X.M.P.) (Ekstremni pomnilniški profil (X.M.P.)) nastavljen na Profile1 ali Profile2. (Privzeto: Auto)
System Memory Multiplier (Množitelj sistemskega pomnilnika)
Omogoča vam, da nastavite množitelj sistemskega pomnilnika. Auto (Samodejno) nastavi množitelj pomnilnika glede na podatke SPD pomnilnika. (Privzeto: Auto)

Advanced Memory Settings (Napredne nastavitve pomnilnika)
Memory Subtimings (Podčasovniki pomnilnika)

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration (Standardni nadzor časov, Napredni nadzor časov, Čas nastavitve vodila CAD, Moč pogona vodila CAD, Konfiguracija podatkovnega vodila)
Ti razdelki zagotavljajo nastavitve časov pomnilnika. Opomba: Vaš sistem lahko postane nestabilen ali se ne bo zagnal, ko boste spremenili časovnike pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete vrednosti ali počistite vrednosti CMOS.

SPD Info (Informacije SPD)
Prikaže informacije o nameščenem pomnilniku.
- CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/PM_1VSOC/PM_1V8/DRAM Voltage (CH A/B) (Napetost CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/PM_1VSOC/PM_1V8/DRAM (CH A/B))
  Ti elementi vam omogočajo prilagajanje napetosti CPU Vcore in pomnilnika.
Advanced Voltage Settings (Napredne nastavitve napetosti)
Ta podmeni vam omogoča konfiguriranje ravni Load-Line Calibration (Umerjanje obremenitvene črte), ravni zaščite pred prenapetostjo, ravni zaščite pred prekomernim tokom in frekvence PWM.

(Opomba) Ta element je prisoten samo, ko namestite CPU, ki podpira to funkcijo.

Nastavitve

Napajanje platforme
- AC BACK
  Določa stanje sistema po vrnitvi napajanja ob izgubi napajanja AC.

Pomnilnik	Sistem se ob vrnitvi napajanja AC vrne v svoje zadnje znano budno stanje.
Vedno vklopljen	Sistem se ob vrnitvi napajanja AC vklopi.
Vedno izklopljen	Sistem ob vrnitvi napajanja AC ostane izklopljen. (Privzeto)

ErP
Določa, ali bo sistem porabljal najmanj energije v stanju S5 (izklop). (Privzeto: Onemogočeno)
Opomba: Ko je ta element nastavljen na Enabled, naslednje funkcije ne bodo na voljo: Nadaljevanje z alarmom, vklop z miško in vklop s tipkovnico.
Soft-Off by PWR-BTTN
Konfigurira način izklopa računalnika v načinu MS-DOS s tipko za vklop.

Takojšen izklop	Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
Zamik 4 sek.	Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če pritisnete gumb za vklop manj kot 4 sekunde, bo sistem prešel v način mirovanja.

Obremenitev napajanja
Omogoči ali onemogoči navidezno obremenitev. Ko je napajalnik pri nizki obremenitvi, se bo aktivirala samozaščita, zaradi česar se bo izklopil ali odpovedal. Če se to zgodi, nastavite na Enabled. Auto omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Nadaljevanje z alarmom
Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Onemogočeno) Če je omogočeno, nastavite datum in čas, kot sledi:
- Dan zbujanja: Vklopite sistem ob določenem času vsak dan ali na določen dan v mesecu.
- Ura/minuta/sekunda zbujanja: Nastavite čas, ob katerem se bo sistem samodejno vklopil.
  Opomba: Pri uporabi te funkcije se izogibajte neustreznemu izklopu iz operacijskega sistema ali odstranitvi napajanja AC, sicer nastavitve morda ne bodo učinkovite.
Wake on LAN
Omogoči ali onemogoči funkcijo Wake on LAN. (Privzeto: Omogočeno)
Visoko natančen časovnik dogodkov
Omogoči ali onemogoči visoko natančen časovnik dogodkov (HPET) v operacijskem sistemu. (Privzeto: Omogočeno)

V/I vrata
- Integrirana grafika^(Opomba)
  Omogoči ali onemogoči vgrajeno grafično funkcijo.

Samodejno	BIOS bo samodejno omogočil ali onemogočil vgrajeno grafiko, odvisno od nameščene grafične kartice. (Privzeto)
Vsili	Omogoči vgrajeno grafiko.
Onemogočeno	Onemogoči vgrajeno grafiko.

Način UMA ^(Opomba)
Določite način UMA.
Ta element je mogoče konfigurirati samo, ko je Integrirana grafika nastavljena na Vsili.

Samodejno	Omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto)
Določeno UMA	Nastavi velikost medpomnilnika okvirja UMA.
Samodejno UMA	Nastavi ločljivost zaslona.

Velikost medpomnilnika okvirja UMA ^(Opomba)
Velikost medpomnilnika okvirja je skupna količina sistemskega pomnilnika, dodeljenega izključno za vgrajeni grafični krmilnik. MS-DOS bo na primer uporabil samo ta pomnilnik za prikaz. Možnosti so: Samodejno (privzeto), 64M~16G. Ta element je mogoče konfigurirati samo, ko je Način UMA nastavljen na Določeno UMA.
Ločljivost zaslona^(Opomba)
Omogoča nastavitev ločljivosti zaslona. Možnosti so: Samodejno (privzeto), 1920x1080 in manj, 2560x1600, 3840x2160.
Ta element je mogoče konfigurirati samo, ko je Način UMA nastavljen na Samodejno UMA.
Začetni izhod zaslona
Določa prvo aktivacijo prikaza monitorja z nameščene grafične kartice PCI Express ali vgrajene grafike.

IGD Video^(Opomba)	Nastavi vgrajeno grafiko kot prvi zaslon.
PCIe 1 Reža	Nastavi grafično kartico na reži PCIEX16 kot prvi zaslon. (Privzeto)
PCIe 2 Reža	Nastavi grafično kartico na reži PCIEX4 kot prvi zaslon.

Krmilnik zvoka HD
Omogoči ali onemogoči vgrajeno zvočno funkcijo. (Privzeto: Omogočeno)
Če želite namestiti zvočno kartico drugega proizvajalca namesto uporabe vgrajenega zvoka, nastavite ta element na Disabled.
Bifurkacija PCIEX16
Omogoča, da določite, kako je razdeljena pasovna širina reže PCIEX16. Možnosti: Samodejno, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4. (Privzeto: Samodejno)
Dekodiranje nad 4G
Omogoči ali onemogoči dekodiranje 64-bitnih naprav v naslovnem prostoru nad 4 GB (samo, če vaš sistem podpira 64-bitno dekodiranje PCI). Nastavite na Enabled, če je nameščena več kot ena napredna grafična kartica in njihovih gonilnikov ni mogoče zagnati ob vstopu v operacijski sistem (zaradi omejenega 4 GB naslovnega prostora pomnilnika). (Privzeto: Onemogočeno)
Vgrajeni krmilnik LAN
Omogoči ali onemogoči vgrajeno funkcijo LAN. (Privzeto: Omogočeno) Če želite namestiti mrežni kartico drugega proizvajalca namesto uporabe vgrajenega LAN, nastavite ta element na Disabled.

Konfiguracija USB
- Podpora za starejši USB
  Omogoča uporabo USB tipkovnice/miške v MS-DOS. (Privzeto: Omogočeno)
- XHCI Hand-off
  Določa, ali naj omogočite funkcijo XHCI Hand-off za operacijski sistem brez podpore XHCI Hand-off. (Privzeto: Omogočeno)
- Podpora gonilniku za množične shranjevalne naprave USB
  Omogoči ali onemogoči podporo za naprave za shranjevanje USB. (Privzeto: Omogočeno)
- Emulacija vrat 60/64
  Omogoči ali onemogoči emulacijo vrat V/I 64h in 60h. To mora biti omogočeno za popolno podporo za starejše USB tipkovnice/miške v MS-DOS ali v operacijskem sistemu, ki izvorno ne podpira naprav USB. (Privzeto: Onemogočeno)
- Naprave za množično shranjevanje
  Prikaže seznam povezanih naprav za množično shranjevanje USB. Ta element se prikaže samo, ko je nameščena naprava za shranjevanje USB.
Konfiguracija NVMe
Prikaže informacije o vašem M.2 NVME PCIe SSD, če je nameščen.
Konfiguracija SATA
- Način SATA
  Omogoči ali onemogoči RAID za krmilnike SATA, integrirane v nabor čipov, ali konfigurira krmilnike SATA v način AHCI.

RAID	Omogoči RAID za krmilnik SATA.
AHCI	Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki omogoča gonilniku za shranjevanje, da omogoči napredne funkcije Serial ATA, kot so Native Command Queuing in hot plug. (Privzeto)

NVMe RAID mode
Omogoča vam, da določite, ali želite uporabiti svoje M.2 NVMe PCIe SSD-je za konfiguracijo RAID. (Privzeto: Onemogočeno)
SATA Port 0/1/2/3/4/5 (SATA3 0, 1, 2, 3, 4, 5 Connectors)
Prikaže informacije o povezanih napravah SATA.

Network Stack Configuration
- Network Stack
  Onemogoči ali omogoči zagon iz omrežja za namestitev OS formata GPT, na primer namestitev OS s strežnika Windows Deployment Services. (Privzeto: Onemogočeno)
- Ipv4 PXE Support
  Omogoči ali onemogoči podporo za IPv4 PXE. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen.
- Ipv4 HTTP Support
  Omogoči ali onemogoči podporo za zagon HTTP za IPv4. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen.
- Ipv6 PXE Support
  Omogoči ali onemogoči podporo za IPv6 PXE. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen.
- Ipv6 HTTP Support
  Omogoči ali onemogoči podporo za zagon HTTP za IPv6. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen.
- IPSEC Certificate
  Omogoči ali onemogoči Internet Protocol Security. Ta element je mogoče konfigurirati samo, ko je omogočen Network Stack.
- PXE boot wait time
  Omogoča vam, da konfigurirate, koliko časa želite čakati, preden lahko pritisnete <Esc> za prekinitev zagona PXE.
- Media detect count
  Omogoča vam, da nastavite število preverjanj prisotnosti medija.
Intel(R) I211 Gigabit Network Connection
Ta podmeni ponuja informacije o konfiguraciji LAN in s tem povezane možnosti konfiguracije.
Miscellaneous
- LEDs in System Power On State
  Omogoča vam, da omogočite ali onemogočite osvetlitev LED na matični plošči, ko je sistem vklopljen.

Off	Onemogoči izbrani način osvetlitve, ko je sistem vklopljen.
On	Omogoči izbrani način osvetlitve, ko je sistem vklopljen. (Privzeto)

LEDs in Sleep, Hibernation, and Soft Off States
Omogoča vam, da nastavite način osvetlitve LED na matični plošči v stanju sistema S3/S4/S5. Ta element je mogoče konfigurirati, ko je LEDs in System Power On State nastavljen na On.

Off	Onemogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5. (Privzeto)
On	Omogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5.

PCIe Slot Configuration
Omogoča vam, da nastavite način delovanja rež PCI Express na Gen 1, Gen 2, Gen 3 ali Gen 4. Dejanski način delovanja je odvisen od strojne specifikacije vsake reže. Auto omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Auto)
3DMark01 Enhancement
Omogoča vam, da določite, ali želite izboljšati nekatere starejše zmogljivosti merilnih testov. (Privzeto: Onemogočeno)
IOMMU
Omogoči ali onemogoči podporo za AMD IOMMU. (Privzeto: Auto)

Trusted Computing
Omogoči ali onemogoči Trusted Platform Module (TPM).
AMD CBS
Ta podmeni ponuja možnosti konfiguracije, povezane z AMD CBS.
PC Health
- Reset Case Open Status

Disabled	Ohrani ali počisti zapis o prejšnjem stanju vdora v ohišje. (Privzeto)
Enabled	Počisti zapis o prejšnjem stanju vdora v ohišje in polje Case Open bo ob naslednjem zagonu prikazalo "No".

Case Open
Prikaže stanje zaznavanja naprave za zaznavanje vdora v ohišje, ki je priključena na glavo CI na matični plošči. Če je pokrov ohišja sistema odstranjen, bo to polje prikazalo "Yes", sicer bo prikazalo "No". Če želite počistiti zapis stanja vdora v ohišje, nastavite možnost Reset Case Open Status na Enabled, shranite nastavitve v CMOS in nato znova zaženite sistem.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Prikaže trenutne napetosti sistema.

Smart Fan 5
- Monitor
  Omogoča vam, da izberete cilj za spremljanje in nadaljnje prilagajanje. (Privzeto: CPU FAN)
- Fan Speed Control
  Omogoča vam, da določite, ali želite omogočiti funkcijo nadzora hitrosti ventilatorja in prilagoditi hitrost ventilatorja.

Normal	Omogoča ventilatorju, da deluje z različnimi hitrostmi glede na temperaturo. Hitrost ventilatorja lahko prilagodite s programom System Information Viewer glede na vaše sistemske zahteve. (Privzeto)
Silent	Omogoča ventilatorju, da deluje pri nizkih hitrostih.
Manual	Omogoča vam nadzor nad hitrostjo ventilatorja v krivulji.
Full Speed	Omogoča ventilatorju, da deluje s polno hitrostjo.

Fan Control Use Temperature Input
Omogoča vam, da izberete referenčno temperaturo za nadzor hitrosti ventilatorja.
Temperature Interval
Omogoča vam, da izberete temperaturni interval za spremembo hitrosti ventilatorja.
Fan Control Mode

Auto	Omogoča, da BIOS samodejno zazna vrsto nameščenega ventilatorja in nastavi optimalni način upravljanja. (Privzeto)
Voltage	Način Voltage (napetost) je priporočljiv za 3-pinski ventilator.
PWM	Način PWM je priporočljiv za 4-pinski ventilator.

Fan Stop (ustavitev ventilatorja)
Omogoči ali onemogoči funkcijo za zaustavitev ventilatorja. Temperaturno mejo lahko nastavite s temperaturno krivuljo. Ventilator preneha delovati, ko je temperatura nižja od meje. (Privzeto: Onemogočeno)
Temperature (temperatura)
Prikaže trenutno temperaturo izbranega ciljnega območja.
Fan Speed (hitrost ventilatorja)
Prikaže trenutne hitrosti ventilatorja.
Flow Rate (pretok)
Prikaže pretok vašega sistema za vodno hlajenje.
Temperature Warning (temperaturno opozorilo)
Nastavi opozorilni prag za temperaturo. Ko temperatura preseže prag, bo BIOS oddal opozorilni zvok. Možnosti so: Disabled (onemogočeno) (privzeto), 60 °C/140 ° F, 70 °C/158 °F, 80 °C/176 °F, 90 °C/194 °F
Fan Fail Warning (opozorilo o odpovedi ventilatorja)
Omogoča sistemu, da odda opozorilni zvok, če ventilator ni priključen ali odpove. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Onemogočeno)

(Opomba) Ta element je prisoten samo, če namestite CPE, ki podpira to funkcijo.

Informacije o sistemu

V tem razdelku so informacije o modelu vaše matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.

Sistemski jezik
Izbere privzeti jezik, ki ga uporablja BIOS.
Sistemski datum
Nastavi sistemski datum. Oblika datuma je teden (samo za branje), mesec, dan in leto. Uporabite <Enter> za preklapljanje med polji Mesec, Dan in Leto ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
Sistemski čas
Nastavi sistemski čas. Oblika časa je ura, minuta in sekunda. Na primer, 1 popoldne je 13:00:00. Uporabite <Enter> za preklapljanje med polji Ura, Minuta in Sekunda ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
Raven dostopa
Prikaže trenutno raven dostopa, odvisno od vrste uporabljene zaščite z geslom. (Če ni nastavljeno geslo, bo privzeto prikazano kot Administrator.) Raven administratorja vam omogoča spreminjanje vseh nastavitev BIOS-a; raven uporabnika vam omogoča spreminjanje samo nekaterih nastavitev BIOS-a, ne pa vseh.

Informacije o priključenih napravah
Prikaže informacije o vaših napravah SATA, PCI Express in M.2, če so nameščene.
Q-Flash
Omogoča dostop do pripomočka Q-Flash za posodobitev BIOS-a ali varnostno kopiranje trenutne konfiguracije BIOS-a.

Zagon

Prioritete možnosti zagona
Določa splošni vrstni red zagona iz razpoložljivih naprav. Naprave za odstranljivo shranjevanje, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono "UEFI:". Za zagon iz operacijskega sistema, ki podpira particioniranje GPT, izberite napravo s predpono "UEFI:".
Če želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je Windows 10 64-bit, izberite optični pogon, ki vsebuje namestitveni disk Windows 10 64-bit in ima predpono "UEFI:".
Prioritete BBS za trdi disk/CD/DVD ROM pogon/disketo/omrežno napravo
Določa vrstni red zagona za določeno vrsto naprave, kot so trdi diski, optični pogoni, disketni pogoni in naprave, ki podpirajo funkcijo Boot from LAN itd. Pritisnite <Enter> na tej postavki, da vstopite v podmeni, ki predstavlja naprave iste vrste, ki so povezane. Ta postavka je prisotna samo, če je nameščena vsaj ena naprava za to vrsto.
Stanje NumLock ob zagonu
Omogoči ali onemogoči funkcijo Numlock na številčni tipkovnici tipkovnice po POST-u. (Privzeto: Vklopljeno)
Možnost varnosti
Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v nastavitev BIOS-a. Po konfiguraciji te postavke nastavite geslo(a) pod postavko Administratorsko geslo/Uporabniško geslo.

Nastavitev	Geslo je potrebno samo za vstop v program za nastavitev BIOS-a.
Sistem	Geslo je potrebno za zagon sistema in za vstop v program za nastavitev BIOS-a. (Privzeto)

Prikaz logotipa na celotnem zaslonu
Omogoča vam, da določite, ali naj se ob zagonu sistema prikaže logotip GIGABYTE. Onemogočeno preskoči logotip GIGABYTE, ko se sistem zažene. (Privzeto: Omogočeno)
Hitri zagon
Omogoči ali onemogoči hitri zagon za skrajšanje postopka zagona OS. Ultra Fast zagotavlja najhitrejšo hitrost zagona. (Privzeto: Onemogočeno)
Podpora za SATA
To postavko je mogoče konfigurirati samo, če je Hitri zagon nastavljen na Omogočeno ali Ultra Fast.

Samo naprave SATA zadnjega zagona	Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona OS zaključi. (Privzeto)
Vse naprave SATA	Vse naprave SATA so funkcionalne v operacijskem sistemu in med POST-om.

Podpora za NVMe
Omogoča vam, da omogočite ali onemogočite naprave NVMe. (Privzeto: Omogočeno) To postavko je mogoče konfigurirati samo, če je Hitri zagon nastavljen na Omogočeno ali Ultra Fast.
Podpora za VGA
Omogoča vam, da izberete, katero vrsto operacijskega sistema želite zagnati.
To postavko je mogoče konfigurirati samo, če je Hitri zagon nastavljen na Omogočeno ali Ultra Fast.

Samodejno	Omogoči samo staro možnost ROM.
Gonilnik EFI	Omogoči možnost ROM EFI. (Privzeto)

Podpora za USB
To postavko je mogoče konfigurirati samo, če je Hitri zagon nastavljen na Omogočeno. Ta funkcija je onemogočena, ko je Hitri zagon nastavljen na Ultra Fast.

Onemogočeno	Vse naprave USB so onemogočene, preden se postopek zagona OS zaključi.
Popolna inicializacija	Vse naprave USB so funkcionalne v operacijskem sistemu in med POST-om. (Privzeto)
Delna inicializacija	Del naprav USB je onemogočen, preden se postopek zagona OS zaključi.

Podpora za gonilnik omrežnega sklada
To postavko je mogoče konfigurirati samo, če je Hitri zagon nastavljen na Omogočeno ali Ultra Fast.

Onemogočeno	Onemogoči zagon iz omrežja. (Privzeto)
Omogočeno	Omogoči zagon iz omrežja.

Podpora za CSM
Omogoči ali onemogoči UEFI CSM (modul za podporo združljivosti) za podporo staremu postopku zagona računalnika.

Onemogočeno	Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS-a.
Omogočeno	Omogoči UEFI CSM. (Privzeto)

LAN PXE Boot Option ROM
Omogoča vam, da izberete, ali želite omogočiti staro možnost ROM za krmilnik LAN. (Privzeto: Onemogočeno) To postavko je mogoče konfigurirati samo, če je Podpora za CSM nastavljena na Omogočeno.
Nadzor možnosti zagona shrambe
Omogoča vam, da izberete, ali želite omogočiti UEFI ali staro možnost ROM za krmilnik naprave za shranjevanje.
To postavko je mogoče konfigurirati samo, če je Podpora za CSM nastavljena na Omogočeno.

Onemogočeno	Onemogoči možnost ROM.
Samo UEFI	Omogoči samo možnost ROM UEFI. (Privzeto)
Samo staro	Omogoči samo staro možnost ROM.

Prioriteta ROM za druge naprave PCI
Omogoča vam, da izberete, ali želite omogočiti UEFI ali staro možnost ROM za krmilnik naprave PCI, ki ni krmilnik LAN, naprave za shranjevanje in grafični krmilnik.
To postavko je mogoče konfigurirati samo, če je Podpora za CSM nastavljena na Omogočeno.

Onemogočeno	Onemogoči možnost ROM.
Samo UEFI	Omogoči samo možnost ROM UEFI. (Privzeto)
Samo staro	Omogoči samo staro možnost ROM.

Administratorsko geslo
Omogoča vam konfiguriranje administratorskega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Administratorsko geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Za razliko od uporabniškega gesla vam administratorsko geslo omogoča spreminjanje vseh nastavitev BIOS-a.
Uporabniško geslo
Omogoča vam konfiguriranje uporabniškega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Administratorsko geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Vendar pa vam uporabniško geslo omogoča spreminjanje samo nekaterih nastavitev BIOS-a, ne pa vseh. Če želite preklicati geslo, pritisnite <Enter> na postavki gesla in, ko vas pozove, da vnesete geslo, najprej vnesite pravilno geslo. Ko ste pozvani, da vnesete novo geslo, pritisnite <Enter> brez vnosa gesla.
Ponovno pritisnite <Enter>, ko ste pozvani, da potrdite.
OPOMBA: Preden nastavite uporabniško geslo, najprej nastavite administratorsko geslo.

Varni zagon
Omogoča vam, da omogočite ali onemogočite varni zagon in konfigurirate sorodne nastavitve. To postavko je mogoče konfigurirati samo, če je Podpora za CSM nastavljena na Onemogočeno.

Želen način delovanja
Omogoča vam, da izberete, ali želite vstopiti v enostavni način ali napredni način, potem ko vstopite v nastavitev BIOS-a. Samodejno vstopi v način BIOS-a, kjer je bil zadnjič. (Privzeto: Samodejno)

Shrani in zapri

Shrani in zapri nastavitev
Pritisnite <Enter> na tej postavki in izberite Da. To shrani spremembe v CMOS in zapre program za nastavitev BIOS-a. Izberite Ne ali pritisnite <Esc> za vrnitev v glavni meni za nastavitev BIOS-a.
Zapri brez shranjevanja
Pritisnite <Enter> na tej postavki in izberite Da. To zapre nastavitev BIOS-a, ne da bi shranili spremembe, narejene v nastavitvi BIOS-a, v CMOS. Izberite Ne ali pritisnite <Esc> za vrnitev v glavni meni za nastavitev BIOS-a.
Naloži optimizirane privzete nastavitve
Pritisnite <Enter> na tej postavki in izberite Da, da naložite optimalne privzete nastavitve BIOS-a. Privzete nastavitve BIOS-a pomagajo sistemu delovati v optimalnem stanju. Vedno naložite optimizirane privzete nastavitve po posodobitvi BIOS-a ali po izbrisu vrednosti CMOS.
Preglasitev zagona
Omogoča vam, da izberete napravo za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Da za potrditev. Vaš sistem se bo samodejno znova zagnal in zagnal iz te naprave.
Shrani profile
Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS-a v profil. Ustvarite lahko do 8 profilov in jih shranite kot Nastavitveni profil 1 ~ Nastavitveni profil 8. Pritisnite <Enter> za dokončanje. Lahko pa izberete Izberi datoteko v HDD/FDD/USB, da shranite profil v svojo napravo za shranjevanje.
Naloži profile
Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS-a, lahko uporabite to funkcijo za nalaganje nastavitev BIOS-a iz profila, ustvarjenega prej, brez težav s ponovno konfiguracijo nastavitev BIOS-a. Najprej izberite profil, ki ga želite naložiti, in nato pritisnite <Enter> za dokončanje. Izberete lahko Izberi Datoteko v HDD/FDD/USB, da vnesete profil, ki ste ga predhodno ustvarili iz svoje naprave za shranjevanje, ali naložite profil, ki ga je samodejno ustvaril BIOS, na primer vrnitev nastavitev BIOS-a na zadnje nastavitve, ki so pravilno delovale (zadnji znan zapis, ki je deloval).

Konfiguriranje nabora RAID

Ravni RAID

	RAID 0	RAID 1	RAID 10
Minimalno število trdih diskov	≥2	2	4
Kapaciteta niza	Število trdih diskov * Velikost najmanjšega diska	Velikost najmanjšega diska (Število trdih diskov/2) *	Velikost najmanjšega diska
Toleranca napak	Ne	Da	Da

Preden začnete, pripravite naslednje elemente:

Vsaj dva trda diska SATA ali SSD.^(Opomba) (Za zagotovitev optimalne učinkovitosti priporočamo uporabo dveh trdih diskov z enako vrsto in kapaciteto).
Namestitveni disk Windows.
Disk z gonilniki matične plošče.
USB-ključ.

Konfiguriranje vgrajenega krmilnika SATA

Nameščanje trdega diska SATA v računalnik

Namestite trde diske/SSD-je v priključke SATA/M.2 na matični plošči. Nato priključite napajalne priključke iz napajalnika na trde diske.

Konfiguriranje načina krmilnika SATA v nastavitvah BIOS

Prepričajte se, da ste pravilno konfigurirali način krmilnika SATA v nastavitvah sistema BIOS.
Koraki:
Vklopite računalnik in pritisnite <Delete> (izbriši), da vstopite v nastavitve BIOS med POST (samodejni preizkus ob vklopu). Pod Settings\IO Ports (Nastavitve/Vrata IO) nastavite SATA Configuration\SATA Mode (Konfiguracija SATA/Način SATA) na RAID. Nato shranite nastavitve in znova zaženite računalnik. (Če želite uporabiti NVMe PCIe SSD-je za konfiguracijo RAID, nastavite NVMe RAID mode (Način NVMe RAID) na Enabled (Omogočeno).)

Meniji nastavitev BIOS, opisani v tem razdelku, se lahko razlikujejo od natančnih nastavitev za vašo matično ploščo. Dejanske možnosti menija nastavitev BIOS, ki jih boste videli, so odvisne od matične plošče, ki jo imate, in različice BIOS.

(Opomba) SSD M.2 PCIe ni mogoče uporabiti za nastavitev nabora RAID z SSD M.2 SATA ali trdim diskom SATA.

Konfiguracija UEFI RAID

Koraki:

V nastavitvah BIOS pojdite na Boot (Zagon) in nastavite CSM Support (Podpora CSM) na Disabled (Onemogočeno). Shranite spremembe in zapustite nastavitve BIOS.
Po ponovnem zagonu sistema znova vstopite v nastavitve BIOS. Nato vstopite v podmeni Settings\RAIDXpert2 Configuration Utility (Nastavitve/Pripomoček za konfiguracijo RAIDXpert2).
Na zaslonu RAIDXpert2 Configuration Utility (Pripomoček za konfiguracijo RAIDXpert2) pritisnite <Enter> na Array Management (Upravljanje nizov), da vstopite na zaslon Create Array (Ustvari niz). Nato izberite raven RAID. Podprte ravni RAID vključujejo RAID 0, RAID 1 in RAID 10 (razpoložljive izbire so odvisne od števila nameščenih trdih diskov). Nato pritisnite <Enter> na Select Physical Disks (Izberi fizične diske), da vstopite na zaslon Select Physical Disks (Izberi fizične diske).
Na zaslonu Select Physical Disks (Izberi fizične diske) izberite trde diske, ki bodo vključeni v niz RAID, in jih nastavite na Enabled (Omogočeno). Nato uporabite puščično tipko dol, da se premaknete na Apply Changes (Uporabi spremembe) in pritisnite <Enter>. Nato se vrnite na prejšnji zaslon in nastavite Array Size (Velikost niza), Array Size Unit (Enota velikosti niza), Read Cache Policy (Politika predpomnilnika za branje) in Write Cache Policy (Politika predpomnilnika za pisanje).
Po nastavitvi zmogljivosti se premaknite na Create Array (Ustvari niz) in pritisnite <Enter>, da začnete.
Po končanem postopku se boste vrnili na zaslon Array Management (Upravljanje nizov). Pod Manage Array Properties (Upravljanje lastnosti nizov) si lahko ogledate novo glasnost RAID in informacije o ravni RAID, imenu niza, zmogljivosti niza itd.

Namestite gonilnik SATA RAID/AHCI in operacijski sistem

S pravilnimi nastavitvami BIOS ste pripravljeni na namestitev operacijskega sistema.

Nameščanje operacijskega sistema
Ker nekateri operacijski sistemi že vključujejo gonilnik RAID/AHCI, vam med postopkom namestitve sistema Windows ni treba namestiti ločenega gonilnika RAID/AHCI. Po namestitvi operacijskega sistema priporočamo, da namestite vse zahtevane gonilnike z diska z gonilniki matične plošče z uporabo funkcije »Xpress Install«, da zagotovite učinkovitost in združljivost sistema. Če operacijski sistem, ki ga želite namestiti, zahteva, da zagotovite dodaten gonilnik SATA RAID/AHCI med postopkom namestitve operacijskega sistema, si oglejte spodnje korake:

Kopirajte mapo Hw10 pod mapo \Boot na disku z gonilnikom na svoj USB-ključ.
Zaženite sistem z namestitvenega diska Windows in izvedite standardne korake namestitve operacijskega sistema. Ko se prikaže zaslon z zahtevo, da naložite gonilnik, izberite Browse (Prebrskaj).
Vstavite USB-ključ in nato poiščite lokacijo gonilnika. Lokacija gonilnikov je naslednja:
\Hw10\RAID\x64
Najprej izberite AMD-RAID Bottom Device in kliknite Next (Naprej), da naložite gonilnik. Nato izberite AMD-RAID Controller in kliknite Next (Naprej), da naložite gonilnik. Na koncu nadaljujte z namestitvijo operacijskega sistema.

Za več informacij o konfiguriranju niza RAID obiščite spletno mesto GIGABYTE.

Namestitev gonilnikov

Pred namestitvijo gonilnikov najprej namestite operacijski sistem.
Po namestitvi operacijskega sistema vstavite disk z gonilniki matične plošče v optični pogon. Kliknite na sporočilo »Tapnite, da izberete, kaj se zgodi s tem diskom« v zgornjem desnem kotu zaslona in izberite »Zaženi Run.exe.« (Ali pojdite v Moj računalnik, dvokliknite optični pogon in zaženite program Run.exe.)

Funkcija »Xpress Install« bo samodejno pregledala vaš sistem in nato navedla vse gonilnike, ki jih je priporočljivo namestiti. Lahko kliknete gumb Xpress Install in »Xpress Install« bo namestil vse izbrane gonilnike. Ali kliknite puščico ikono, da posamično namestite gonilnike, ki jih potrebujete.
