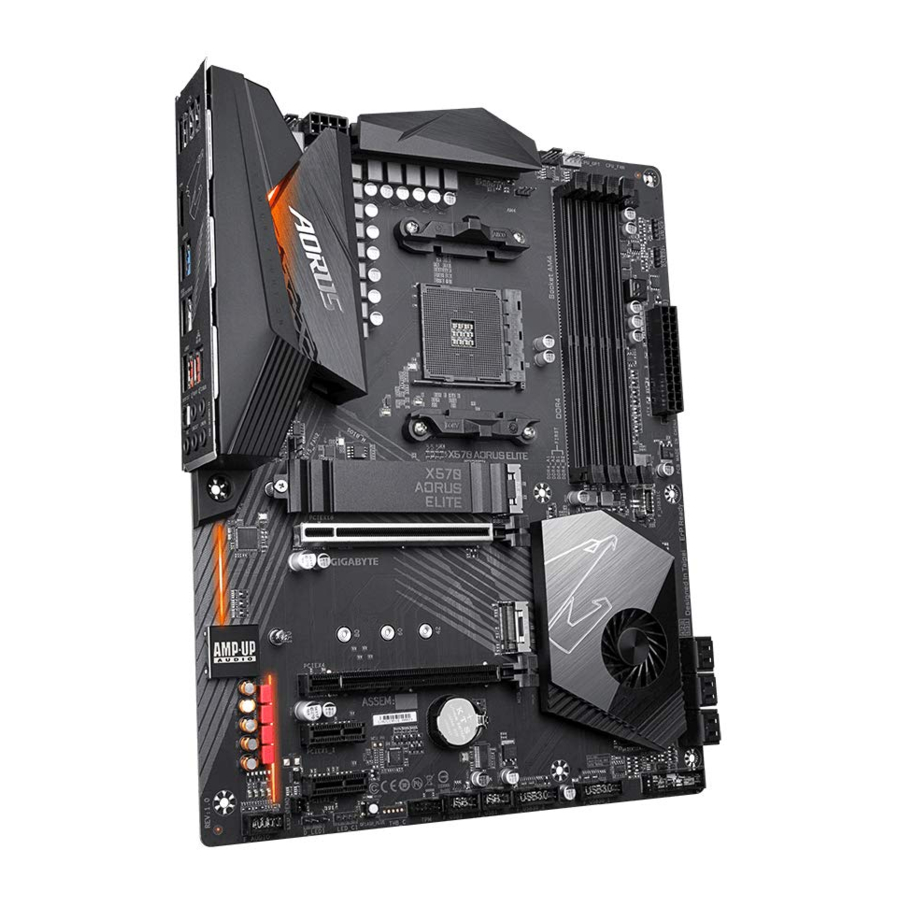

Gigabyte X570 AORUS ELITE WIFI - AM4 ATX -emolevyn käyttöohje

Tämä käyttöohje sisältää tietoja seuraaville emolevymalleille:

• X570 AORUS ELITE
• X570 AORUS ELITE WIFI

Laitteen version tunnistaminen

Emolevysi versionumero näyttää tältä: "REV: X.X." Esimerkiksi "REV: 1.0" tarkoittaa, että emolevyn versio on 1.0. Tarkista emolevysi versio ennen emolevyn BIOS:in, ohjainten päivittämistä tai teknisen tiedon etsimistä.
Esimerkki:

Laitteen asettelu

Pakkauksen sisältö

• X570 AORUS ELITE tai X570 AORUS ELITE WIFI -emolevy
• Emolevyn ohjainlevy
• Käyttöohje
• Pika-asennusopas
• Neljä SATA-kaapelia
• Yksi G Connector
• M.2 -ruuvi(t)/M.2 -välikappale(et)
• Yksi antenni

Vain X570 AORUS ELITE WIFI -mallille.

* Yllä oleva pakkauksen sisältö on vain viitteellinen, ja todelliset tuotteet riippuvat hankkimastasi tuotepakkauksesta. Pakkauksen sisältöä voidaan muuttaa ilman erillistä ilmoitusta.

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vaurioitua sähköstaattisen purkauksen (ESD) seurauksena. Lue käyttöohje huolellisesti ennen asennusta ja noudata näitä ohjeita:

• Varmista ennen asennusta, että kotelo sopii emolevylle.
• Älä irrota tai riko emolevyn S/N-tarraa (sarjanumero) tai jälleenmyyjän toimittamaa takuutodistustarraa ennen asennusta. Näitä tarroja tarvitaan takuun vahvistamiseen.
• Irrota aina verkkovirta irrottamalla virtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai irrottamista.
• Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on liitetty tiukasti ja turvallisesti.
• Vältä emolevyä käsitellessäsi koskettamasta metallijohtoja tai -liittimiä.
• On parasta käyttää sähköstaattista purkaussuojaa (ESD) ranteessa, kun käsitellään elektronisia komponentteja, kuten emolevyä, CPU:ta tai muistia. Jos sinulla ei ole ESD-rannesuojaa, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
• Aseta emolevy ennen asennusta antistaattiselle alustalle tai sähköstaattisesti suojattuun astiaan.
• Varmista ennen virtajohdon kytkemistä tai irrottamista emolevystä, että virtalähde on kytketty pois päältä.
• Varmista ennen virran kytkemistä, että virtalähteen jännite on asetettu paikallisen jännitetason mukaisesti.
• Varmista ennen tuotteen käyttöä, että kaikki laitteistokomponenttien kaapelit ja virtaliittimet on liitetty.
• Älä päästä ruuveja kosketuksiin emolevyn piirin tai sen komponenttien kanssa emolevyn vahingoittumisen estämiseksi.
• Varmista, ettei emolevylle tai tietokoneen kotelon sisään ole jäänyt ylimääräisiä ruuveja tai metallikomponentteja.
• Älä aseta tietokonejärjestelmää epätasaiselle alustalle.
• Älä aseta tietokonejärjestelmää korkean lämpötilan tai kosteaan ympäristöön.
• Tietokoneen virran kytkeminen asennuksen aikana voi johtaa järjestelmän komponenttien vaurioitumiseen sekä fyysisiin vammoihin käyttäjälle.
• Jos olet epävarma asennusvaiheista tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokoneteknikkoon.
• Jos käytät sovitinta, jatkojohtoa tai pistorasiaa, muista tutustua sen asennus- ja/tai maadoitusohjeisiin.

Tuotteen tekniset tiedot

Vain X570 AORUS ELITE WIFI -mallille.

(Huomautus 1) Vain toisen sukupolven AMD Ryzen Radeon Vega Graphics -prosessorien/AMD Ryzen Radeon Vega Graphics -prosessorien kanssa.
(Huomautus 2) Vain kolmannen sukupolven AMD Ryzen -prosessoreille.
(Huomautus 3) Vain kolmannen sukupolven AMD Ryzen -prosessoreille/toisen sukupolven AMD Ryzen -prosessoreille.

* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman erillistä ilmoitusta.

Vieraile GIGABYTE:n verkkosivustolla saadaksesi tukiluettelot CPU:lle, muistimoduuleille, SSD-levyille ja M.2-laitteille.

X570 AORUS ELITE WIFI

X570 AORUS ELITE

Vieraile GIGABYTE:n verkkosivuston Support\Utility List -sivulla ladataksesi sovellusten uusimman version.

CPU:n asentaminen

Lue seuraavat ohjeet ennen CPU:n asentamista:

• Varmista, että emolevy tukee CPU:ta. (Katso uusin CPU:n tukiluettelo GIGABYTE:n verkkosivustolta.)
• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen CPU:n asentamista laitteistovaurioiden estämiseksi.
• Paikanna CPU:n nasta numero yksi. CPU:ta ei voi asentaa, jos se on suunnattu väärin.
• Levitä tasainen ja ohut kerros lämpötahnaa CPU:n pinnalle.
• Älä kytke tietokonetta päälle, jos CPU-jäähdytintä ei ole asennettu, muuten CPU voi ylikuumentua ja vahingoittua.
• Aseta CPU:n isäntätaajuus CPU:n teknisten tietojen mukaisesti. Ei ole suositeltavaa, että järjestelmäväylän taajuutta asetetaan laitteiston teknisten tietojen ulkopuolelle, koska se ei täytä oheislaitteiden standardivaatimuksia. Jos haluat asettaa taajuuden standardin teknisten tietojen ulkopuolelle, tee se laitteistosi teknisten tietojen mukaisesti, mukaan lukien CPU, näytönohjain, muisti, kiintolevy jne.

CPU:n asentaminen
Paikanna CPU-kannan ja CPU:n nasta numero yksi (merkitty pienellä kolmiolla).

Pieni kolmiomerkki osoittaa kannan nastan numero yksi

Pieni kolmiomerkki osoittaa CPU:n nastan numero yksi

Katso lisätietoja laitteiston asentamisesta GIGABYTE:n verkkosivustolta.

Muistin asentaminen

Lue seuraavat ohjeet ennen muistin asentamista:

• Varmista, että emolevy tukee muistia. On suositeltavaa, että käytetään saman kapasiteetin, merkin, nopeuden ja sirujen muistia. (Katso uusimmat tuetut muistinopeudet ja muistimoduulit GIGABYTE:n verkkosivustolta.)
• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen muistin asentamista laitteistovaurioiden estämiseksi.
• Muistimoduuleissa on luotettava rakenne. Muistimoduulin voi asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.

Dual Channel -muistikokoonpano
Tässä emolevyssä on neljä muistikantaa ja se tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistin kaistanleveyden.

Neljä muistikantaa on jaettu kahteen kanavaan, ja jokaisella kanavalla on kaksi muistikantaa seuraavasti:

• Kanava A: DDR4_A1, DDR4_A2
• Kanava B: DDR4_B1, DDR4_B2

• Dual Channel -muistikokoonpanotaulukko

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 moduulia	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 moduulia	DS/SS	DS/SS	DS/SS	DS/SS

(SS=yksipuolinen, DS=kaksipuolinen, "- -"=ei muistia)

CPU:n rajoitusten vuoksi lue seuraavat ohjeet ennen muistin asentamista Dual Channel -tilaan.

1. Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
2. Kun otat Dual Channel -tilan käyttöön kahdella tai neljällä muistimoduulilla, on suositeltavaa käyttää saman kapasiteetin, merkin, nopeuden ja sirujen muistia. Parhaan suorituskyvyn saavuttamiseksi, kun otat Dual Channel -tilan käyttöön kahdella muistimoduulilla, suosittelemme asentamaan ne DDR4_A2- ja DDR4_B2-kantoihin.

Laajennuskortin asentaminen

Lue seuraavat ohjeet ennen laajennuskortin asentamista:

• Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana tullut käyttöohje.
• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista laitteistovaurioiden estämiseksi.

Takapaneelin liittimet

1. USB 2.0/1.1 -portti
   USB-portti tukee USB 2.0/1.1 -määritystä. Käytä tätä porttia USB-laitteille.
2. SMA-antenniliittimet (1T1R)
   Käytä tätä liitintä antennin liittämiseen.
   Kiristä antennikaapelit antenniliittimiin ja siirrä antenni paikkaan, jossa signaali on hyvä.
3. HDMI-portti ^{(Huomautus 1)}
   HDMI-portti on HDCP 2.2 -yhteensopiva ja tukee Dolby TrueHD- ja DTS HD Master Audio -muotoja. Se tukee myös jopa 192 kHz:n/24 bitin 8-kanavaista LPCM-äänilähtöä. Voit käyttää tätä porttia HDMI:tä tukevan näytön liittämiseen. Suurin tuettu tarkkuus on 4096x2160@60 Hz, mutta todelliset tuetut tarkkuudet riippuvat käytettävästä näytöstä.

   Kun olet asentanut HDMI-laitteen, varmista, että asetat oletusääentoistolaitteeksi HDMI:n. (Kohteen nimi voi vaihdella käyttöjärjestelmästäsi riippuen.)
4. USB 3.2 Gen 1 -portti
   USB 3.2 Gen 1 -portti tukee USB 3.2 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
5. USB 3.2 Gen 1 -portti (valkoinen)
   USB 3.2 Gen 1 -portti tukee USB 3.2 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille. Ennen Q-Flash Plus -ominaisuuden ^{(Huomautus 2)} käyttöä, varmista, että asetat USB-muistitikun ensin tähän porttiin.
6. RJ-45 LAN -portti
   Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LED-tilat.


Yhteys-/nopeus-LED:
Tila	Kuvaus
Oranssi	1 Gbps:n tiedonsiirtonopeus
Vihreä	100 Mbps:n tiedonsiirtonopeus
Pois päältä	10 Mbps:n tiedonsiirtonopeus
Aktiivisuus-LED:
Tila	Kuvaus
Vilkkuu	Tiedonsiirto tai -vastaanotto on käynnissä
Päällä	Tiedonsiirtoa tai -vastaanottoa ei ole käynnissä

Vain X570 AORUS ELITE WIFI -mallille.
(Huomautus 1) Vain 2. sukupolven AMD Ryzen with Radeon Vega Graphics -prosessoreille/AMD Ryzen with Radeon Vega Graphics -prosessoreille.
(Huomautus 2) Ota Q-Flash Plus -toiminto käyttöön vierailemalla GIGABYTE:n verkkosivuston "Unique Features" -verkkosivulla.

7. USB 3.2 Gen 2 Type-A -portti (punainen)
   USB 3.2 Gen 2 Type-A -portti tukee USB 3.2 Gen 2 -määritystä ja on yhteensopiva USB 3.2 Gen 1- ja USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
8. Keski-/subwooferkaiuttimen lähtö
   Käytä tätä ääniliitäntää keski-/subwooferkaiuttimien liittämiseen.
9. Takakaiuttimen lähtö
   Käytä tätä ääniliitäntää takakaiuttimien liittämiseen.
10. Optinen S/PDIF-lähtöliitin
    Tämä liitin tarjoaa digitaalisen äänilähdön ulkoiseen äänijärjestelmään, joka tukee digitaalista optista ääntä. Ennen tämän ominaisuuden käyttöä varmista, että äänijärjestelmässäsi on optinen digitaalinen äänituloliitin.
11. Linjatulo/sivukaiuttimen lähtö
    Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
12. Linjalähtö/etukaiuttimen lähtö
    Linjalähtöliitäntä. Tämä liitäntä tukee äänenvahvistustoimintoa. Paremman äänenlaadun saavuttamiseksi on suositeltavaa, että liität kuulokkeet/kaiuttimen tähän liitäntään (todelliset tehosteet voivat vaihdella käytettävän laitteen mukaan).
13. Mikrofonitulo/sivukaiuttimen lähtö
    Mikrofonituloliitäntä.

Ääniliitännän kokoonpanot:

Liitäntä	Kuulokkeet/2-kanavainen	4-kanavainen	5.1-kanavainen	7.1-kanavainen
Keski-/subwooferkaiuttimen lähtö
Takakaiuttimen lähtö
Linjatulo/sivukaiuttimen lähtö
Linjalähtö/etukaiuttimen lähtö
Mikrofonitulo/sivukaiuttimen lähtö

• Jos haluat asentaa sivukaiuttimen, sinun on määritettävä joko linjatulo- tai mikrofonituloliitäntä sivukaiuttimen lähdöksi ääniohjaimen kautta.
• Ota äänenvahvistustoiminto käyttöön tai määritä se linjalähtöliitännälle käyttämällä HD Audio Manager -sovellusta.

• Kun irrotat kaapelin, joka on liitetty takapaneelin liittimeen, irrota ensin kaapeli laitteestasi ja sitten emolevystä.
• Kun irrotat kaapelin, vedä se suoraan ulos liittimestä. Älä heiluta sitä sivulta toiselle estääksesi oikosulun kaapeliliittimen sisällä.

Lisätietoja ääniohjelmiston määrittämisestä on GIGABYTE:n verkkosivustolla.

Sisäiset liittimet

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. CPU_OPT
6. M2A_SOCKET/M2B_SOCKET
7. SATA3 0/1/2/3/4/5
8. LED_C1/LED_C2
9. D_LED1/D_LED2
10. LED_CPU
11. F_AUDIO
12. F_PANEL
13. F_USB31C
14. F_USB30_1/F_USB30_2
15. F_USB1/F_USB2
16. TPM
17. BAT
18. CLR_CMOS
19. QFLASH_PLUS

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

• Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
• Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
• Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

1/2. ATX_12V/ATX (2x4 12V virtaliitin ja 2x12 päävirtaliitin)
Virtaliittimen avulla virtalähde voi syöttää riittävästi vakaata virtaa kaikkiin emolevyn komponentteihin. Ennen virtaliittimen liittämistä, varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on erehtymätön rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa.
12 V:n virtaliitin syöttää virtaa pääasiassa suorittimelle. Jos 12 V:n virtaliitintä ei ole liitetty, tietokone ei käynnisty.

Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suuren virrankulutuksen (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei anna tarvittavaa tehoa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

ATX_12V:

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	GND (Vain 2x4-nastaiselle 12 V:lle)	5	+12 V (Vain 2x4-nastaiselle 12 V:lle)
2	GND (Vain 2x4-nastaiselle 12 V:lle)	6	+12 V (Vain 2x4-nastaiselle 12 V:lle)
3	GND	7	+12 V
4	GND	8	+12 V

ATX:

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (Vain 2x12-nastaiselle ATX:lle)	23	+5 V (Vain 2x12-nastaiselle ATX:lle)
12	3,3 V (Vain 2x12-nastaiselle ATX:lle)	24	GND (Vain 2x12-nastaiselle ATX:lle)

3/4. CPU_FAN/SYS_FAN1/2 (tuuletinotsikot)
Kaikki tämän emolevyn tuuletinotsikot ovat 4-nastaisia. Useimmissa tuuletinotsikoissa on erehtymätön asennusrakenne. Kun liität tuuletinkaapelin, varmista, että liität sen oikeassa asennossa (musta liitinkaapeli on maadoituskaapeli). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä tuulettimen nopeudensäätörakenteella. Optimaalisen lämmönpoiston takaamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

Nastanumero	Määritelmä
1	GND
2	Jännitteen nopeudensäätö
3	Tunnistus
4	PWM-nopeudensäätö

5. CPU_OPT (Vesijäähdytteisen suorittimen tuuletinotsikko)
   Tuuletinotsikko on 4-nastainen ja siinä on erehtymätön asennusrakenne. Useimmissa tuuletinotsikoissa on erehtymätön asennusrakenne. Kun liität tuuletinkaapelin, varmista, että liität sen oikeassa asennossa (musta liitinkaapeli on maadoituskaapeli). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä tuulettimen nopeudensäätörakenteella.


Nastanumero	Määritelmä
1	GND
2	Jännitteen nopeudensäätö
3	Tunnistus
4	PWM-nopeudensäätö

• Muista liittää tuuletinkaapelit tuuletinotsikoihin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumiutua.
• Nämä tuuletinotsikot eivät ole konfiguraatiohyppylohkoja. Älä aseta hyppykappaletta otsikoihin.

6. M2A_SOCKET/M2B_SOCKET (M.2 Socket 3 -liittimet)
   M.2-liittimet tukevat M.2 SATA SSD -levyjä tai M.2 PCIe SSD -levyjä ja tukevat RAID-konfiguraatiota. Huomaa, että M.2 PCIe SSD -levyä ei voi käyttää RAID-sarjan luomiseen M.2 SATA SSD -levyn tai SATA-kiintolevyn kanssa. Katso RAID-kokoonpanon määrittämisohjeet luvusta "RAID-sarjan määrittäminen".


Noudata alla olevia ohjeita asentaaksesi M.2 SSD oikein M.2-liittimeen.

1. Hanki ruuvi ja välikappale mukana toimitetuista M.2-ruuvi- ja välikappalepakkauksista. Etsi M.2-liitin, johon asennat M.2 SSD -levyn, irrota ruuvi jäähdytyslevystä ruuvimeisselillä ja irrota sitten jäähdytyslevy. (Vain M2A_SOCKET-liittimessä on jäähdytyslevy)
2. Etsi oikea asennusreikä asennettavalle M.2 SSD -levylle ja kiristä sitten välikappale ensin. Aseta M.2 SSD M.2-liittimeen kulmassa.
3. Paina M.2 SSD alas ja kiinnitä se sitten ruuvilla. Aseta jäähdytyslevy takaisin paikalleen ja kiinnitä se alkuperäiseen reikään.

Valitse oikea reikä asennettavalle M.2 SSD -levylle ja kiinnitä ruuvi ja välikappale uudelleen.

7. SATA3 0/1/2/3/4/5 (SATA 6Gb/s -liittimet)
   SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ​​ja ovat yhteensopivia SATA 3Gb/s- ja SATA 1,5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta. SATA-liittimet tukevat RAID 0-, RAID 1- ja RAID 10 -kokoonpanoja. Katso RAID-kokoonpanon määrittämisohjeet luvusta "RAID-sarjan määrittäminen".


Nastanumero	Määritelmä
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

8. LED_C1/LED_C2 (RGB LED -nauhaotsikot)
   Otsikoita voidaan käyttää tavallisen 5050 RGB LED -nauhan (12 V/G/R/B) liittämiseen, jonka maksimiteho on 2 A (12 V) ja enimmäispituus 2 m.


Nastanumero	Määritelmä
1	12 V
2	G
3	R
4	B

Liitä RGB LED -nauha otsikkoon. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä tämän otsikon nastaan ​​1 (12 V). Virheellinen liitäntä voi vahingoittaa LED-nauhaa.

9. D_LED1/D_LED2 (osoitettavat LED-nauhaotsikot)
   Otsikoita voidaan käyttää tavallisen 5050 osoitettavan LED-nauhan liittämiseen, jonka maksimiteho on 5 A (5 V) ja enimmäismäärä 1000 LEDiä.


Nastanumero	Määritelmä
1	V (5 V)
2	D
3	Ei nastaa
4	G

Liitä osoitettava LED-nauha otsikkoon. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä osoitettavan LED-nauhaotsikon nastaan ​​1. Virheellinen liitäntä voi vahingoittaa LED-nauhaa.

Lisätietoja LED-nauhan valojen kytkemisestä päälle/pois on GIGABYTE:n verkkosivuston "Ainutlaatuiset ominaisuudet" -sivulla.

Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.

10. LED_CPU (Suorittimen jäähdyttimen LED-nauha/RGB LED-nauhaotsikko)
    Otsikkoa voidaan käyttää suorittimen jäähdyttimen LED-nauhan tai tavallisen 5050 RGB LED-nauhan (12 V/G/R/B) liittämiseen, jonka maksimiteho on 2 A (12 V) ja enimmäispituus 2 m.


Nastanumero	Määritelmä
1	12 V
2	G
3	R
4	B

Liitä suorittimen jäähdyttimen LED-nauha/RGB LED-nauha otsikkoon. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä tämän otsikon nastaan ​​1 (12 V). Virheellinen liitäntä voi vahingoittaa LED-nauhaa.

Lisätietoja LED-nauhan valojen kytkemisestä päälle/pois on GIGABYTE:n verkkosivuston "Ainutlaatuiset ominaisuudet" -sivulla.

Varmista ennen laitteiden asentamista, että olet sammuttanut laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.

11. F_AUDIO (etuosan audiopaneelin liitin)
    Etuosan audiopaneelin liitin tukee High Definition -ääntä (HD). Voit liittää kotelon etuosan audiopaneelin moduulin tähän liittimeen. Varmista, että moduulin liittimen johdinmääritykset vastaavat emolevyn liittimen pin-määrityksiä. Moduulin liittimen ja emolevyn liittimen väärä kytkentä estää laitteen toiminnan tai jopa vahingoittaa sitä.


nastan nro	Määritelmä	nastan nro	Määritelmä
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD F_
3	MIC2_R	8	Ei nastaa
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Joissakin koteloissa on etupaneelin audiomoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijasta. Jos haluat lisätietoja etupaneelin audiomoduulin liittämisestä, jossa on erilaiset johdinmääritykset, ota yhteyttä kotelon valmistajaan.

12. F_PANEL (etuosan paneelin liitin)
    Liitä virtakytkin, nollauskytkin, kaiutin, kotelon tunkeutumiskytkin/-sensori ja järjestelmän tilan ilmaisin kotelossa tähän liittimeen alla olevien pin-määritysten mukaisesti. Huomioi positiiviset ja negatiiviset nastat ennen kaapeleiden liittämistä.


• PLED/PWR_LED (virran merkkivalo):
  Liitetään kotelon etupaneelin virran tilan ilmaisinvaloon. LED palaa, kun järjestelmä on toiminnassa. LED on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettuna (S5).
• PW (virtakytkin):
  Liitetään kotelon etupaneelin virtakytkimeen. Voit määrittää tavan sammuttaa järjestelmä virtakytkimellä (katso "BIOS Setup", "Settings\Platform Power", luku saadaksesi lisätietoja).
• SPEAK (kaiutin):
  Liitetään kotelon etupaneelin kaiuttimeen. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Kuuluu yksi lyhyt äänimerkki, jos järjestelmän käynnistyksessä ei havaita ongelmia.
• HD (kiintolevyn toiminnan merkkivalo):
  Liitetään kotelon etupaneelin kiintolevyn toiminnan merkkivaloon. LED palaa, kun kiintolevy lukee tai kirjoittaa tietoja.
• RES (nollauskytkin):
  Liitetään kotelon etupaneelin nollauskytkimeen. Paina nollauskytkintä käynnistääksesi tietokoneen uudelleen, jos tietokone jäätyy eikä pysty suorittamaan normaalia uudelleenkäynnistystä.
• CI (kotelon tunkeutumisen liitin):
  Liitetään kotelon tunkeutumiskytkimeen/sensoriin kotelossa, joka voi havaita, jos kotelon kansi on irrotettu. Tämä toiminto edellyttää koteloa, jossa on kotelon tunkeutumiskytkin/-sensori.
• NC: Ei yhteyttä.

Etuosan paneelin muotoilu voi vaihdella kotelon mukaan. Etuosan paneelimoduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran merkkivalosta, kiintolevyn toiminnan merkkivalosta, kaiuttimesta jne. Kun liität kotelosi etuosan paneelimoduulin tähän liittimeen, varmista, että johdinmääritykset ja pin-määritykset vastaavat oikein.

13. F_USB31C (USB Type-C -liitin USB 3.2 Gen 2 -tuella)
    Liitin on USB 3.2 Gen 2 -määrityksen mukainen ja voi tarjota yhden USB-portin.


nastan nro	Määritelmä	nastan nro	Määritelmä	nastan nro	Määritelmä
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

14. F_USB30_1/F_USB30_2 (USB 3.2 Gen 1 -liittimet)
    Liittimet ovat USB 3.2 Gen 1- ja USB 2.0 -määritysten mukaisia, ja jokainen liitin voi tarjota kaksi USB-porttia. Jos haluat ostaa valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.2 Gen 1 -porttia, ota yhteyttä paikalliseen jälleenmyyjään.


nastan nro	Määritelmä	nastan nro	Määritelmä	nastan nro	Määritelmä
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Ei nastaa
7	GND	B S_ 14	SSTX2+

15. F_USB1/F_USB2 (USB 2.0/1.1 -liittimet)
    Liittimet ovat USB 2.0/1.1 -määritysten mukaisia. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.


nastan nro	Määritelmä	nastan nro	Määritelmä
1	Virta (5 V)	6	USB DY+
2	Virta (5 V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Ei nastaa
5	USB DX+	10	NC

• Älä kytke IEEE 1394 -kiinnikkeen (2x5-nastainen) kaapelia USB 2.0/1.1 -liittimeen.
• Varmista ennen USB-kiinnikkeen asentamista, että olet sammuttanut tietokoneesi ja irrottanut virtajohdon pistorasiasta, jotta USB-kiinnike ei vahingoitu.

16. TPM (Trusted Platform Module -liitin)
    Voit liittää TPM:n (Trusted Platform Module) tähän liittimeen.


nastan nro	Määritelmä	nastan nro	Määritelmä
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	Ei nastaa	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

17. BAT (akku)
    Akku tarjoaa virtaa pitääkseen arvot (kuten BIOS-määritykset, päivämäärä ja aika) CMOS:ssä, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, tai CMOS-arvot eivät välttämättä ole tarkkoja tai ne voivat kadota.


Voit tyhjentää CMOS-arvot poistamalla akun:

1. Sammuta tietokone ja irrota virtajohto.
2. Irrota akku varovasti akkukotelosta ja odota yksi minuutti. (Tai käytä metalliesinettä, kuten ruuvimeisseliä, koskettamaan akkukotelon positiivisia ja negatiivisia napoja, jolloin ne ovat oikosulussa 5 sekunnin ajan.)
3. Vaihda akku.
4. Kytke virtajohto ja käynnistä tietokone uudelleen.

• Sammuta aina tietokone ja irrota virtajohto ennen akun vaihtamista.
• Vaihda akku vastaavaan. Laitteesi voivat vaurioitua, jos akku vaihdetaan väärään malliin.
• Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
• Kun asennat akkua, huomioi akun positiivisen (+) ja negatiivisen (-) puolen suunta (positiivisen puolen tulee olla ylöspäin).
• Käytetyt akut on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

18. CLR_CMOS (Clear CMOS -hyppyjohdin)
    Käytä tätä hyppyjohdinta tyhjentääksesi BIOS-määritykset ja palauttaaksesi CMOS-arvot tehdasasetuksiin. Voit tyhjentää CMOS-arvot koskettamalla kahta nastaa metalliesineellä, kuten ruuvimeisselillä, muutaman sekunnin ajan.

	Avoin: Normaali
	Oikosulku: Tyhjennä CMOS-arvot

• Sammuta tietokone aina ja irrota virtajohto pistorasiasta ennen CMOS-arvojen tyhjentämistä.
• Kun järjestelmä on käynnistetty uudelleen, siirry BIOS-asetuksiin ladataksesi tehdasasetukset (valitse Load Optimized Defaults (Lataa optimoidut oletusasetukset)) tai määritä BIOS-asetukset manuaalisesti (katso BIOS-määritykset kohdasta "BIOS-asetukset," luku).

19. QFLASH_PLUS (Q-Flash Plus -painike)
    Q-Flash Plus -ominaisuuden avulla voit päivittää BIOSin, kun järjestelmäsi on pois päältä (S5-sammutustila). Tallenna uusin BIOS USB-muistitikulle ja kytke se sille varattuun porttiin, minkä jälkeen voit päivittää BIOSin automaattisesti yksinkertaisesti painamalla Q-Flash Plus -painiketta. QFLED vilkkuu, kun BIOSin vastaavuus- ja päivitystoiminnot alkavat, ja lakkaa vilkkumasta, kun pää-BIOSin päivitys on valmis.


Lisätietoja Q-Flash Plus -ominaisuuden käytöstä on GIGABYTE:n verkkosivuston "Unique Features" (Ainutlaatuiset ominaisuudet) -sivulla.

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit emolevyn CMOS-muistiin. Sen päätehtäviä ovat muun muassa suorittaa POST (Power-On Self-Test) järjestelmän käynnistyksen aikana, tallentaa järjestelmäparametrit ja ladata käyttöjärjestelmä jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muuttaa järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia. Kun virta katkaistaan, emolevyn akku syöttää tarvittavan virran CMOS-muistiin pitääkseen konfiguraatioarvot CMOS-muistissa.
Pääset BIOS-asetusohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta kytketään.
Päivitä BIOS käyttämällä joko GIGABYTE Q-Flash- tai @BIOS-apuohjelmaa.

• Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman käyttöjärjestelmään siirtymistä.
• @BIOS on Windows-pohjainen apuohjelma, joka etsii ja lataa uusimman BIOS-version Internetistä ja päivittää BIOSin.

• Koska BIOSin päivittäminen on mahdollisesti riskialtista, jos et kohtaa ongelmia nykyisen BIOS-version käytössä, on suositeltavaa, että et päivitä BIOSia. Jos kuitenkin päätät päivittää BIOSin, tee se varoen. Virheellinen BIOSin päivitys voi aiheuttaa järjestelmän toimintahäiriöitä.
• On suositeltavaa, että et muuta oletusasetuksia (ellei sinun tarvitse), jotta vältetään järjestelmän epävakaus tai muut odottamattomat tulokset. Virheellinen asetusten muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin käy, yritä tyhjentää CMOS-muistin arvot ja palauttaa emolevy oletusarvoihin. (Katso "Lataa optimoidut oletusarvot" -osio tässä luvussa tai akun/CMOS-hyppykytkimen tyhjennysjohdanto Laitteiston asennus -luvusta saadaksesi ohjeet CMOS-arvojen tyhjentämiseen.)

Käynnistysnäyttö

Seuraava käynnistyslogo-näyttö tulee näkyviin, kun tietokone käynnistyy.
(Esimerkki BIOS-versiosta: X570 AORUS ELITE, F1a)

Käytettävissä on kaksi erilaista BIOS-tilaa, ja voit vaihtaa tilojen välillä <F2>-näppäimellä. Easy Mode (Helppo tila) -tilassa käyttäjät voivat nopeasti tarkastella nykyisiä järjestelmätietojaan tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Easy Mode -tilassa voit käyttää hiirtäsi siirtyäksesi määrityskohteiden välillä. Advanced Mode (Lisäasetustila) tarjoaa yksityiskohtaiset BIOS-asetukset. Voit painaa näppäimistön nuolinäppäimiä siirtyäksesi kohteiden välillä ja painaa <Enter> hyväksyäksesi tai siirtyäksesi alavalikkoon. Voit myös valita haluamasi kohteen hiirelläsi.

• Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitse Load Optimized Defaults (Lataa optimoidut oletusarvot) -kohta asettaaksesi järjestelmäsi oletusasetuksiin.
• Tässä luvussa kuvatut BIOS-asetusvalikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

Päävalikko

Quick Access Bar (Pikakäyttöpalkki) mahdollistaa siirtymisen nopeasti General Help (Yleinen ohje), Easy Mode (Helppo tila), Smart Fan 5 tai Q-Flash -näyttöön.

Advanced Mode (Lisäasetustila) -toimintonäppäimet
< >< >	Siirrä valintapalkkia valitaksesi asetusvalikon
< >< >	Siirrä valintapalkkia valitaksesi määrityskohteen valikosta
<Enter>/kaksoisnapsautus	Suorita komento tai siirry valikkoon
< + >/<Page Up>	Lisää numeerista arvoa tai tee muutoksia
< - >/<Page Down>	Vähennä numeerista arvoa tai tee muutoksia
<F1>	Näytä toimintonäppäinten kuvaukset
<F2>	Vaihda Easy Mode (Helppo tila) -tilaan
<F3>	Tallenna nykyiset BIOS-asetukset profiiliin
<F4>	Lataa BIOS-asetukset aiemmin luodusta profiilista
<F5>	Palauta edelliset BIOS-asetukset nykyisille alivalikoille
<F6>	Näytä Smart Fan 5 -näyttö
<F7>	Lataa optimoidut BIOS-oletusasetukset nykyisille alivalikoille
<F8>	Pääset Q-Flash-apuohjelmaan
<F10>	Tallenna kaikki muutokset ja poistu BIOS-asetusohjelmasta
<F11>	Vaihda Favorites (Suosikit) -alivalikkoon
<F12>	Kaappaa nykyinen näyttö kuvana ja tallenna se USB-asemaan
<Insert>	Lisää tai poista suosikkivaihtoehto
<Ctrl>+<S>	Näytä tiedot asennetusta muistista
<Esc>	Päävalikko: Poistu BIOS-asetusohjelmasta Alavalikot: Poistu nykyisestä alivalikosta

Favorites (Suosikit) (F11)

Aseta usein käytetyt asetukset suosikeiksi ja käytä <F11>-näppäintä vaihtaaksesi nopeasti sivulle, jossa kaikki suosikkiasetuksesi sijaitsevat. Voit lisätä tai poistaa suosikkivaihtoehdon siirtymällä sen alkuperäiselle sivulle ja painamalla <Insert>-näppäintä kyseisen kohdan kohdalla. Vaihtoehto merkitään tähtimerkillä, jos se on asetettu "suosikiksi".

Tweaker

Se, toimiiko järjestelmä vakaasti tekemilläsi ylikellotus-/ylijännitesäädöillä, riippuu järjestelmän kokonaiskokoonpanoista. Virheellinen ylikellotus/ylijännite voi vahingoittaa CPU:ta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, ja suosittelemme, että et muuta oletusasetuksia, jotta vältetään järjestelmän epävakaus tai muut odottamattomat tulokset. (Asetusten virheellinen muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin käy, tyhjennä CMOS-arvot ja palauta emolevy oletusarvoihin.)

• CPU Clock Control (CPU:n kellotaajuuden säätö)
  Voit asettaa CPU:n peruskellotaajuuden manuaalisesti 1 MHz:n välein. (Oletus: Auto)

  On erittäin suositeltavaa, että CPU:n taajuus asetetaan CPU:n teknisten tietojen mukaisesti.
• CPU Clock Ratio (CPU:n kellotaajuussuhde)
  Voit muuttaa asennetun CPU:n kellotaajuussuhdetta. Säädettävä alue riippuu asennetusta CPU:sta.

• Advanced CPU Settings (CPU:n lisäasetukset)
  • Core Performance Boost (ydinsuorituskyvyn tehostus) ^(Huom.)
    Voit määrittää, otetaanko Core Performance Boost (CPB) -tekniikka käyttöön, joka on CPU:n suorituskykyä parantava tekniikka. (Oletus: Auto)
  • SVM Mode (SVM-tila)
    Virtualisointitekniikan tehostama virtualisointi mahdollistaa sen, että alusta voi suorittaa useita käyttöjärjestelmiä ja sovelluksia itsenäisissä osioissa. Virtualisoinnin avulla yksi tietokonejärjestelmä voi toimia useana virtuaalijärjestelmänä. (Oletus: Disabled)
  • Global C-state Control (globaali C-tilan ohjaus) ^(Huom.)
    Voit määrittää, sallitaanko CPU:n siirtyä C-tiloihin. Kun tämä on käytössä, CPU:n ydintaajuutta pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. (Oletus: Enabled)
  • Power Supply Idle Control (virtalähteen joutotilan ohjaus) ^(Huom.)
    Ottaa Package C6 State (paketti C6 -tilan) käyttöön tai poistaa sen käytöstä.

Typical Current Idle (tyypillinen virran joutotila)	Poistaa tämän toiminnon käytöstä.
Low Current Idle (matalan virran joutotila)	Ottaa tämän toiminnon käyttöön.
Auto	Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)

• CCD Control (CCD-ohjaus) ^(Huom.)
  Asettaa käytettävien CCD:iden määrän. (Oletus: Auto)
• SMT Mode (SMT-tila)
  Voit ottaa CPU:n Simultaneous Multi-Threading (SMT) -tekniikan käyttöön tai poistaa sen käytöstä. Tämä ominaisuus toimii vain käyttöjärjestelmissä, jotka tukevat moniprosessoritilaa. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
• AMD CPU fTPM
  Ottaa AMD CPU:hun integroidun TPM 2.0 -toiminnon käyttöön tai poistaa sen käytöstä. (Oletus: Disabled)

• Extreme Memory Profile (X.M.P.) (äärimmäinen muistiprofiili) ^(Huom.)
  Sallii BIOSin lukea SPD-tiedot XMP-muistimoduulista (XMP-muistimoduuleista) parantaakseen muistin suorituskykyä, kun se on käytössä.

Disabled (poistettu käytöstä)	Poistaa tämän toiminnon käytöstä. (Oletus)
Profile1 (profiili 1)	Käyttää profiilin 1 asetuksia.
Profile2 (profiili 2)(Huom.)	Käyttää profiilin 2 asetuksia.

• XMP High Frequency Support (XMP:n korkean taajuuden tuki) ^(Huom.)
  Voit valita yhteensopivuustason korkean taajuuden muistille. Tämä kohta on määritettävissä vain, kun Extreme Memory Profile (X.M.P.) (äärimmäinen muistiprofiili) on asetettu arvoon Profile1 (profiili 1) tai Profile2 (profiili 2). (Oletus: Auto)
• System Memory Multiplier (järjestelmämuistin kerroin)
  Voit asettaa järjestelmämuistin kertoimen. Auto asettaa muistikertoimen muistin SPD-tietojen mukaan. (Oletus: Auto)

• Advanced Memory Settings (muistin lisäasetukset)
• Memory Subtimings (muistin alitukset)

• Standard Timing Control (vakioajoituksen ohjaus), Advanced Timing Control (kehittynyt ajoituksen ohjaus), CAD Bus Setup Timing (CAD-väylän asetusajoitus), CAD Bus Drive Strength (CAD-väylän ohjainvahvuus), Data Bus Configuration (dataväylän määritys)
  Nämä osiot tarjoavat muistin ajoitusasetukset. Huomautus: Järjestelmäsi voi muuttua epävakaaksi tai epäonnistua käynnistymään, kun olet tehnyt muutoksia muistin ajoituksiin. Jos näin käy, palauta emolevy oletusarvoihin lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.

• SPD Info (SPD-tiedot)
  Näyttää tiedot asennetusta muistista.
  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/PM_1VSOC/PM_1V8/DRAM Voltage (CH A/B) (DRAM-jännite (CH A/B))
    Näiden kohtien avulla voit säätää CPU:n Vcore- ja muistijännitteitä.
• Advanced Voltage Settings (jännitteen lisäasetukset)
  Tämän alivalikon avulla voit määrittää Load-Line Calibration (kuormituslinjan kalibroinnin) tason, ylijännitesuojauksen tason, ylivirtasuojauksen tason ja PWM-taajuuden.

(Huom.) Tämä kohta on käytettävissä vain, kun asennat CPU:n, joka tukee tätä ominaisuutta.

Asetukset

• Platform Power (alustan virta)
  • AC BACK
    Määrittää järjestelmän tilan, kun virta palautuu vaihtovirtakatkoksen jälkeen.

Memory (muisti)	Järjestelmä palaa viimeiseen tunnettuun hereilläolotilaan, kun verkkovirta palautuu.
Always On (aina päällä)	Järjestelmä käynnistyy, kun verkkovirta palautuu.
Always Off (aina pois päältä)	Järjestelmä pysyy pois päältä, kun verkkovirta palautuu. (Oletus)

• ErP
  Määrittää, kuluttaako järjestelmä vähiten virtaa S5-tilassa (sammutettuna). (Oletus: Disabled (poistettu käytöstä))
  Huomautus: Kun tämä kohde on asetettu arvoon Enabled (käytössä), seuraavat toiminnot eivät ole käytettävissä: Herätys hälytyksellä, käynnistys hiirellä ja käynnistys näppäimistöllä.
• Soft-Off by PWR-BTTN (pehmeä virrankatkaisu PWR-BTTN:llä)
  Määrittää tavan sammuttaa tietokone MS-DOS-tilassa virtapainikkeella.

Instant-Off (välitön virrankatkaisu)	Paina virtapainiketta, jolloin järjestelmä sammuu välittömästi. (Oletus)
Delay 4 Sec. (viive 4 sekuntia)	Paina virtapainiketta ja pidä sitä painettuna 4 sekunnin ajan sammuttaaksesi järjestelmän. Jos virtapainiketta painetaan alle 4 sekunnin ajan, järjestelmä siirtyy valmiustilaan.

• Power Loading (virran lataus)
  Ottaa käyttöön tai poistaa käytöstä keinokuorman. Kun virtalähde on pienellä kuormalla, aktivoituu itsesuojamekanismi, joka aiheuttaa sen sammumisen tai vikaantumisen. Jos näin tapahtuu, aseta arvoksi Enabled (käytössä). Auto (automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (automaattinen))
• Resume by Alarm (jatka hälytyksellä)
  Määrittää, käynnistetäänkö järjestelmä haluttuna aikana. (Oletus: Disabled (poistettu käytöstä)) Jos käytössä, aseta päivämäärä ja aika seuraavasti:
  • Wake up day (herätyspäivä): Käynnistä järjestelmä tiettyyn aikaan joka päivä tai tiettynä päivänä kuukaudessa.
  • Wake up hour/minute/second (herätystunti/minuutti/sekunti): Aseta aika, jolloin järjestelmä käynnistetään automaattisesti.
    Huomautus: Kun käytät tätä toimintoa, vältä riittämätöntä sammutusta käyttöjärjestelmästä tai verkkovirran irrottamista, sillä asetukset eivät välttämättä ole tehokkaita.
• Wake on LAN
  Ottaa käyttöön tai poistaa käytöstä Wake on LAN -toiminnon. (Oletus: Enabled (käytössä))
• High Precision Event Timer (tapahtumien suurikarkea ajastin)
  Ottaa käyttöön tai poistaa käytöstä tapahtumien suurikarkea ajastimen (HPET) käyttöjärjestelmässä. (Oletus: Enabled (käytössä))

• IO Ports (IO-portit)
  • Integrated Graphics (integroitu grafiikka) ^(Huomautus)
    Ottaa käyttöön tai poistaa käytöstä integroidun grafiikkatoiminnon.

Auto (automaattinen)	BIOS ottaa integroidun grafiikan automaattisesti käyttöön tai poistaa sen käytöstä asennetun näytönohjaimen mukaan. (Oletus)
Forces (pakottaa)	Ottaa integroidun grafiikan käyttöön.
Disabled (poistettu käytöstä)	Poistaa integroidun grafiikan käytöstä.

• UMA Mode (UMA-tila) ^(Huomautus)
  Määritä UMA-tila.
  Tämä kohde on määritettävissä vain, kun integroitu grafiikka on asetettu arvoon Forces (pakottaa).

Auto (automaattinen)	Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)
UMA Specified (UMA määritetty)	Asettaa UMA-kehyksen puskurimuistin koon.
UMA Auto (UMA automaattinen)	Asettaa näytön tarkkuuden.

• UMA Frame Buffer Size (UMA-kehyksen puskurimuistin koko) ^(Huomautus)
  Kehyksen puskurimuistin koko on järjestelmämuistin kokonaismäärä, joka on varattu yksinomaan integroidulle näytönohjaimelle. Esimerkiksi MS-DOS käyttää vain tätä muistia näyttöön. Vaihtoehdot ovat: Auto (automaattinen) (oletus), 64M~16G. Tämä kohde on määritettävissä vain, kun UMA-tila on asetettu arvoon UMA Specified (UMA määritetty).
• Display Resolution (näytön tarkkuus) ^(Huomautus)
  Voit asettaa näytön tarkkuuden. Vaihtoehdot ovat: Auto (automaattinen) (oletus), 1920x1080 ja pienempi, 2560x1600, 3840x2160.
  Tämä kohde on määritettävissä vain, kun UMA-tila on asetettu arvoon UMA Auto (UMA automaattinen).
• Initial Display Output (alkuperäinen näytön lähtö)
  Määrittää näytön ensimmäisen käynnistyksen asennetusta PCI Express -näytönohjaimesta tai integroidusta näytönohjaimesta.

IGD Video(Huomautus)	Asettaa integroidun näytönohjaimen ensimmäiseksi näytöksi.
PCIe 1 Slot (PCIe 1 -paikka)	Asettaa näytönohjaimen PCIEX16-paikassa ensimmäiseksi näytöksi. (Oletus)
PCIe 2 Slot (PCIe 2 -paikka)	Asettaa näytönohjaimen PCIEX4-paikassa ensimmäiseksi näytöksi.

• HD Audio Controller (HD-ääniohjain)
  Ottaa käyttöön tai poistaa käytöstä integroidun äänitoiminnon. (Oletus: Enabled (käytössä))
  Jos haluat asentaa kolmannen osapuolen lisä-äänikortin integroidun äänen käytön sijaan, aseta tämä kohde arvoon Disabled (poistettu käytöstä).
• PCIEX16 Bifurcation (PCIEX16-haarautuminen)
  Voit määrittää, miten PCIEX16-paikan kaistanleveys jaetaan. Vaihtoehdot: Auto (automaattinen), PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4. (Oletus: Auto (automaattinen))
• Above 4G Decoding (yli 4 Gt:n dekoodaus)
  Ottaa käyttöön tai poistaa käytöstä 64-bittisten laitteiden dekoodauksen yli 4 Gt:n osoiteavaruudessa (vain, jos järjestelmäsi tukee 64-bittistä PCI-dekoodausta). Aseta arvoon Enabled (käytössä), jos asennettuna on useampi kuin yksi edistynyt näytönohjain, eikä niiden ohjaimia voi käynnistää käyttöjärjestelmään siirryttäessä (rajoitetun 4 Gt:n muistiosoiteavaruuden vuoksi). (Oletus: Disabled (poistettu käytöstä))
• Onboard LAN Controller (integroitu LAN-ohjain)
  Ottaa käyttöön tai poistaa käytöstä integroidun LAN-toiminnon. (Oletus: Enabled (käytössä)) Jos haluat asentaa kolmannen osapuolen lisäverkkokortin integroidun LANin käytön sijaan, aseta tämä kohde arvoon Disabled (poistettu käytöstä).

• USB Configuration (USB-kokoonpano)
  • Legacy USB Support (vanhojen USB-laitteiden tuki)
    Mahdollistaa USB-näppäimistön/hiiren käytön MS-DOSissa. (Oletus: Enabled (käytössä))
  • XHCI Hand-off
    Määrittää, otetaanko XHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmälle, jolla ei ole XHCI Hand-off -tukea. (Oletus: Enabled (käytössä))
  • USB Mass Storage Driver Support (USB-massamuistiohjaimen tuki)
    Ottaa käyttöön tai poistaa käytöstä USB-tallennuslaitteiden tuen. (Oletus: Enabled (käytössä))
  • Port 60/64 Emulation (portin 60/64 emulointi)
    Ottaa käyttöön tai poistaa käytöstä I/O-porttien 64h ja 60h emuloinnin. Tämä tulisi ottaa käyttöön, jotta USB-näppäimistöt/hiiret toimisivat täysin vanhoissa MS-DOS-käyttöjärjestelmissä tai käyttöjärjestelmissä, jotka eivät natiivisti tue USB-laitteita. (Oletus: Disabled (poistettu käytöstä))
  • Mass Storage Devices (massamuistilaitteet)
    Näyttää luettelon liitetyistä USB-massamuistilaitteista. Tämä kohde näkyy vain, kun USB-tallennuslaite on asennettu.
• NVMe Configuration (NVMe-kokoonpano)
  Näyttää tiedot M.2 NVME PCIe SSD -asemastasi, jos se on asennettu.
• SATA Configuration (SATA-kokoonpano)
  • SATA Mode (SATA-tila)
    Ottaa käyttöön tai poistaa käytöstä RAID-ominaisuuden piirisarjaan integroiduille SATA-ohjaimille tai määrittää SATA-ohjaimet AHCI-tilaan.

RAID	Mahdollistaa RAID-toiminnon SATA-ohjaimelle.
AHCI	Määrittää SATA-ohjaimet AHCI-tilaan. Advanced Host Controller Interface (AHCI) on rajapintamäärittely, jonka avulla tallennusohjain voi ottaa käyttöön edistyneitä Serial ATA -ominaisuuksia, kuten Native Command Queuing -jononhallinnan ja hot plug -toiminnon. (Oletus)

• NVMe RAID -tila
  Voit määrittää, käytetäänkö M.2 NVMe PCIe SSD -levyjä RAID-kokoonpanon määrittämiseen. (Oletus: Poistettu käytöstä)
• SATA-portti 0/1/2/3/4/5 (SATA3 0, 1, 2, 3, 4, 5 -liittimet)
  Näyttää liitettyjen SATA-laitteiden tiedot.

• Verkkopinoasetukset
  • Verkkopino
    Poistaa käytöstä tai ottaa käyttöön käynnistyksen verkosta GPT-muotoisen käyttöjärjestelmän asentamista varten, kuten käyttöjärjestelmän asentamisen Windows Deployment Services -palvelimelta. (Oletus: Poistettu käytöstä)
  • Ipv4 PXE -tuki
    Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä asetus on määritettävissä vain, kun Verkkopino on käytössä.
  • Ipv4 HTTP -tuki
    Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä asetus on määritettävissä vain, kun Verkkopino on käytössä.
  • Ipv6 PXE -tuki
    Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä asetus on määritettävissä vain, kun Verkkopino on käytössä.
  • Ipv6 HTTP -tuki
    Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä asetus on määritettävissä vain, kun Verkkopino on käytössä.
  • IPSEC-varmenne
    Ottaa käyttöön tai poistaa käytöstä Internet Protocol Security -protokollan. Tämä asetus on määritettävissä vain, kun verkkopino on käytössä.
  • PXE-käynnistyksen odotusaika
    Voit määrittää, kuinka kauan odotetaan, ennen kuin voit painaa <Esc>-näppäintä PXE-käynnistyksen keskeyttämiseksi.
  • Median tunnistuskerta
    Voit määrittää, kuinka monta kertaa median olemassaolo tarkistetaan.
• Intel(R) I211 Gigabit Network Connection
  Tämä alivalikko sisältää tietoja LAN-kokoonpanosta ja siihen liittyvistä kokoonpanoasetuksista.
• Muuta
  • LEDit järjestelmän virran ollessa päällä
    Voit ottaa emolevyn LED-valotuksen käyttöön tai poistaa sen käytöstä, kun järjestelmä on päällä.

Off	Poistaa valitun valaistustilan käytöstä, kun järjestelmä on päällä.
On	Ottaa valitun valaistustilan käyttöön, kun järjestelmä on päällä. (Oletus)

• LEDit lepo-, horros- ja virransäästötilassa
  Voit määrittää emolevyn LED-valojen valaistustilan järjestelmän S3/S4/S5-tilassa. Tämä asetus on määritettävissä, kun LEDit järjestelmän virran ollessa päällä on asetettu arvoon Päällä.

Off	Poistaa valitun valaistustilan käytöstä, kun järjestelmä siirtyy S3/S4/S5-tilaan. (Oletus)
On	Ottaa valitun valaistustilan käyttöön, kun järjestelmä siirtyy S3/S4/S5-tilaan.

• PCIe-paikan kokoonpano
  Voit määrittää PCI Express -paikkojen toimintatilan Gen 1-, Gen 2-, Gen 3- tai Gen 4 -tilaan. Todellinen toimintatila riippuu kunkin paikan laitteistomäärityksistä.Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
• 3DMark01:n parannus
  Voit määrittää, parannetaanko joidenkin vanhojen suorituskykytestien tuloksia. (Oletus: Poistettu käytöstä)
• IOMMU
  Ottaa AMD IOMMU -tuen käyttöön tai poistaa sen käytöstä. (Oletus: Auto)

• Luotettu tietojenkäsittely
  Ottaa Trusted Platform Module (TPM) -moduulin käyttöön tai poistaa sen käytöstä.
• AMD CBS
  Tämä alivalikko sisältää AMD CBS -liittyviä määritysasetuksia.
• Tietokoneen kunto
  • Kotelon avaus -tilan nollaus

Disabled	Säilyttää tai tyhjentää edellisen kotelon tunkeutumistilan tietueen. (Oletus)
Enabled	Tyhjentää edellisen kotelon tunkeutumistilan tietueen, ja Kotelo auki -kentässä näkyy "Ei" seuraavassa käynnistyksessä.

• Kotelo auki
  Näyttää emolevyn CI-otsikkoon liitetyn kotelon tunkeutumisen tunnistuslaitteen tunnistustilan. Jos järjestelmän kotelon kansi poistetaan, tässä kentässä näkyy "Kyllä", muuten siinä näkyy "Ei". Jos haluat tyhjentää kotelon tunkeutumistilan tietueen, aseta Kotelon avaus -tilan nollaus -asetukseksi Käytössä, tallenna asetukset CMOSiin ja käynnistä järjestelmä uudelleen.
• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Näyttää järjestelmän nykyiset jännitteet.

• Smart Fan 5
  • Valvo
    Voit valita valvonnan kohteen ja tehdä lisäsäätöjä. (Oletus: CPU FAN)
  • Tuulettimen nopeuden säätö
    Voit määrittää, otetaanko tuulettimen nopeuden säätötoiminto käyttöön ja säätää tuulettimen nopeutta.

Normal	Mahdollistaa tuulettimen toiminnan eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta System Information Viewerin avulla järjestelmävaatimustesi perusteella. (Oletus)
Silent	Mahdollistaa tuulettimen toiminnan hitailla nopeuksilla.
Manual	Voit säätää tuulettimen nopeutta käyräkaaviossa.
Full Speed	Mahdollistaa tuulettimen toiminnan täydellä nopeudella.

• Tuulettimen ohjauksen lämpötilatulo
  Voit valita viitelämpötilan tuulettimen nopeuden säätöä varten.
• Lämpötilaväli
  Voit valita lämpötilavälin tuulettimen nopeuden muutosta varten.
• Tuulettimen ohjaustila

Auto	Antaa BIOSin tunnistaa automaattisesti asennetun tuulettimen tyypin ja asettaa optimaalisen ohjaustilan. (Oletus)
Voltage	Jännitetilaa suositellaan 3-nastaiselle tuulettimelle.
PWM	PWM-tilaa suositellaan 4-nastaiselle tuulettimelle.

• Fan Stop
  Ottaa tuulettimen pysäytystoiminnon käyttöön tai poistaa sen käytöstä. Voit asettaa lämpötilarajan lämpötilakäyrän avulla. Tuuletin lopettaa toiminnan, kun lämpötila on rajaa alhaisempi. (Oletus: Poistettu käytöstä)
• Temperature
  Näyttää valitun kohdealueen nykyisen lämpötilan.
• Fan Speed
  Näyttää nykyiset tuulettimen nopeudet.
• Flow Rate
  Näyttää vesijäähdytysjärjestelmäsi virtausnopeuden.
• Temperature Warning
  Asettaa lämpötilavaroituksen kynnysarvon. Kun lämpötila ylittää kynnysarvon, BIOS antaa varoitusäänen. Vaihtoehdot ovat: Poistettu käytöstä (oletus), 60 °C/140 ° F, 70 °C/158 °F, 80 °C/176 °F, 90 °C/194 °F
• Fan Fail Warning
  Sallii järjestelmän antaa varoitusäänen, jos tuuletin ei ole kytketty tai vioittuu. Tarkista tuulettimen kunto tai tuulettimen liitäntä, kun näin tapahtuu. (Oletus: Poistettu käytöstä)

(Huomautus) Tämä kohde on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.

Järjestelmän tiedot

Tämä osio tarjoaa tietoja emolevysi mallista ja BIOS-versiosta. Voit myös valita BIOSin käyttämän oletuskielen ja asettaa järjestelmän ajan manuaalisesti.

• Järjestelmän kieli
  Valitsee BIOSin käyttämän oletuskielen.
• Järjestelmän päivämäärä
  Asettaa järjestelmän päivämäärän. Päivämäärän muoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter> vaihtaaksesi Kuukausi-, Päivä- ja Vuosi-kenttien välillä ja käytä <Page Up>- tai <Page Down> -näppäimiä asettaaksesi halutun arvon.
• Järjestelmän aika
  Asettaa järjestelmän ajan. Aikamuoto on tunti, minuutti ja sekunti. Esimerkiksi 13:00 on 13:00:00. Käytä <Enter> vaihtaaksesi Tunti-, Minuutti- ja Sekunti-kenttien välillä ja käytä <Page Up>- tai <Page Down> -näppäimiä asettaaksesi halutun arvon.
• Käyttötaso
  Näyttää nykyisen käyttötason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletusarvo näkyy nimellä Administrator.) Järjestelmänvalvojan taso sallii sinun tehdä muutoksia kaikkiin BIOS-asetuksiin; Käyttäjätaso sallii sinun tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin.

• Liitettyjen laitteiden tiedot
  Näyttää tietoja SATA-, PCI Express- ja M.2-laitteistasi, jos ne on asennettu.
• Q-Flash
  Antaa sinun käyttää Q-Flash -apuohjelmaa päivittääksesi BIOSin tai varmuuskopioidaksesi nykyisen BIOS-kokoonpanon.

Käynnistys

• Käynnistysvaihtoehtojen prioriteetit
  Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Irrotettaviin tallennuslaitteisiin, jotka tukevat GPT-muotoa, liitetään etuliite "UEFI:" käynnistyslaiteluettelossa. Voit käynnistää GPT-osiointia tukevasta käyttöjärjestelmästä valitsemalla laitteen, jonka edessä on "UEFI:"-merkkijono.
  Tai jos haluat asentaa GPT-osiointia tukevan käyttöjärjestelmän, kuten Windows 10 64-bittisen, valitse optinen asema, joka sisältää Windows 10 64-bittisen asennuslevyn ja jonka edessä on "UEFI:"-merkkijono.
• Kiintolevy/CD/DVD ROM-asema/Levykeasema/Verkkolaite BBS-prioriteetit
  Määrittää käynnistysjärjestyksen tietylle laitetyypille, kuten kiintolevyille, optisille asemille, levykeasemille ja laitteille, jotka tukevat Boot from LAN -toimintoa jne. Paina <Enter> tässä kohdassa päästäksesi alivalikkoon, joka esittelee samantyyppiset liitetyt laitteet. Tämä kohde on käytettävissä vain, jos vähintään yksi tämän tyyppinen laite on asennettu.
• Bootup NumLock State
  Ottaa käyttöön tai poistaa käytöstä Numlock-ominaisuuden näppäimistön numeronäppäimistössä POST-toiminnon jälkeen. (Oletus: Käytössä)
• Turvallisuusasetukset
  Määrittää, vaaditaanko salasana joka kerta, kun järjestelmä käynnistyy, vai ainoastaan silloin, kun siirryt BIOS-asetuksiin. Kun olet määrittänyt tämän kohdan, aseta salasanat kohdan Järjestelmänvalvojan salasana/käyttäjän salasana alle.

Asetukset	Salasana vaaditaan vain BIOS-asetusohjelmaan siirtymistä varten.
Järjestelmä	Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS-asetusohjelmaan siirtymiseen. (Oletus)

• Koko näytön LOGO-näyttö
  Voit määrittää, näytetäänkö GIGABYTE-logo järjestelmän käynnistyksessä. Poistettu käytöstä ohittaa GIGABYTE-logon, kun järjestelmä käynnistyy. (Oletus: Käytössä)
• Fast Boot
  Ottaa käyttöön tai poistaa käytöstä Fast Boot -toiminnon lyhentääksesi käyttöjärjestelmän käynnistysprosessia. Ultra Fast tarjoaa nopeimman käynnistysnopeuden. (Oletus: Poistettu käytöstä)
• SATA-tuki
  Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.

Vain viimeisen käynnistyksen SATA-laitteet	Lukuun ottamatta edellistä käynnistysasemaa, kaikki SATA-laitteet poistetaan käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä. (Oletus)
Kaikki SATA-laitteet	Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana.

• NVMe-tuki
  Mahdollistaa NVMe-laitteiden ottamisen käyttöön tai poistamisen käytöstä. (Oletus: Käytössä) Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
• VGA-tuki
  Voit valita, minkä tyyppisen käyttöjärjestelmän haluat käynnistää.
  Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.

Auto	Ottaa käyttöön vain vanhan option ROMin.
EFI-ohjain	Ottaa käyttöön EFI-option ROMin. (Oletus)

• USB-tuki
  Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled. Tämä toiminto on poistettu käytöstä, kun Fast Boot on asetettu arvoon Ultra Fast.

Poistettu käytöstä	Kaikki USB-laitteet poistetaan käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Täysi alustus	Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana. (Oletus)
Osittainen alustus	Osa USB-laitteista poistetaan käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.

• Verkkopinon ohjaintuki
  Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.

Poistettu käytöstä	Poistaa käynnistyksen verkosta käytöstä. (Oletus)
Käytössä	Ottaa käynnistyksen verkosta käyttöön.

• CSM-tuki
  Ottaa käyttöön tai poistaa käytöstä UEFI CSM:n (Compatibility Support Module) tukemaan vanhaa PC-käynnistysprosessia.

Poistettu käytöstä	Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.
Käytössä	Ottaa UEFI CSM:n käyttöön. (Oletus)

• LAN PXE Boot Option ROM
  Voit valita, otetaanko vanha option ROM käyttöön LAN-ohjaimelle. (Oletus: Poistettu käytöstä) Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
• Storage Boot Option Control
  Voit valita, otetaanko UEFI- vai vanha option ROM käyttöön tallennuslaitteen ohjaimelle.
  Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.

Poistettu käytöstä	Poistaa option ROMin käytöstä.
Vain UEFI	Ottaa käyttöön vain UEFI-option ROMin. (Oletus)
Vain vanha	Ottaa käyttöön vain vanhan option ROMin.

• Other PCI Device ROM Priority
  Voit valita, otetaanko UEFI- vai vanha option ROM käyttöön muulle kuin LAN-, tallennuslaite- ja grafiikkaohjaimelle.
  Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.

Poistettu käytöstä	Poistaa option ROMin käytöstä.
Vain UEFI	Ottaa käyttöön vain UEFI-option ROMin. (Oletus)
Vain vanha	Ottaa käyttöön vain vanhan option ROMin.

• Järjestelmänvalvojan salasana
  Voit määrittää järjestelmänvalvojan salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyksessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanasta poiketen järjestelmänvalvojan salasana antaa sinun tehdä muutoksia kaikkiin BIOS-asetuksiin.
• Käyttäjän salasana
  Voit määrittää käyttäjän salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyksessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasana antaa sinun kuitenkin tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin. Voit peruuttaa salasanan painamalla <Enter> salasanakohdassa ja kun sinua pyydetään antamaan salasana, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> antamatta mitään salasanaa.
  Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan.
  HUOMAUTUS: Ennen kuin asetat käyttäjän salasanan, muista asettaa ensin järjestelmänvalvojan salasana.

• Suojattu käynnistys
  Voit ottaa käyttöön tai poistaa käytöstä suojatun käynnistyksen ja määrittää siihen liittyviä asetuksia. Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Disabled.

• Ensisijainen toimintatila
  Voit valita, siirrytäänkö helppoon tilaan vai edistyneeseen tilaan BIOS-asetuksiin siirtymisen jälkeen. Auto siirtyy BIOS-tilaan, jossa se oli viimeksi. (Oletus: Auto)

Tallenna ja poistu

• Tallenna ja poistu asetuksista
  Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä tallentaa muutokset CMOS-muistiin ja poistuu BIOS-asetusohjelmasta. Valitse No (Ei) tai paina <Esc> palataksesi BIOS-asetusten päävalikkoon.
• Poistu tallentamatta
  Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä poistuu BIOS-asetuksista tallentamatta BIOS-asetuksissa tehtyjä muutoksia CMOS-muistiin. Valitse No (Ei) tai paina <Esc> palataksesi BIOS-asetusten päävalikkoon.
• Lataa optimoidut oletusarvot
  Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä) ladataksesi optimaaliset BIOSin oletusasetukset. BIOSin oletusasetukset auttavat järjestelmää toimimaan optimaalisessa tilassa. Lataa aina optimoidut oletusarvot BIOSin päivittämisen jälkeen tai CMOS-arvojen tyhjentämisen jälkeen.
• Ohita käynnistys
  Voit valita laitteen, josta käynnistetään välittömästi. Paina <Enter> valitsemassasi laitteessa ja valitse Yes (Kyllä) vahvistaaksesi. Järjestelmäsi käynnistyy automaattisesti uudelleen ja käynnistyy kyseisestä laitteesta.
• Tallenna profiilit
  Tämän toiminnon avulla voit tallentaa nykyiset BIOS-asetukset profiiliin. Voit luoda enintään 8 profiilia ja tallentaa ne nimellä Setup Profile 1 ~ Setup Profile 8. Suorita painamalla <Enter>. Tai voit valita Select File in HDD/FDD/USB tallentaaksesi profiilin tallennuslaitteellesi.
• Lataa profiilit
  Jos järjestelmäsi muuttuu epävakaaksi ja olet ladannut BIOSin oletusasetukset, voit käyttää tätä toimintoa ladataksesi BIOS-asetukset aiemmin luodusta profiilista ilman BIOS-asetusten uudelleen määrittämisen vaivaa. Valitse ensin ladattava profiili ja suorita sitten painamalla <Enter>. Voit valita Select File in HDD/FDD/USB tuodaksesi aiemmin luodun profiilin tallennuslaitteeltasi tai ladata BIOSin automaattisesti luoman profiilin, kuten palauttaa BIOS-asetukset viimeisiin asetuksiin, jotka toimivat oikein (viimeinen tunnettu hyvä tietue).

RAID-kokoonpanon määrittäminen

RAID-tasot

	RAID 0	RAID 1	RAID 10
Kiintolevyjen vähimmäismäärä	≥2	2	4
Levyjärjestelmän kapasiteetti	Kiintolevyjen määrä * pienimmän aseman koko	Pienimmän aseman koko (Kiintolevyjen määrä/2) *	Pienimmän aseman koko
Vikasietoisuus	Ei	Kyllä	Kyllä

Ennen aloittamista, valmistele seuraavat asiat:

• Vähintään kaksi SATA-kiintolevyä tai SSD-levyä.^(Huom.) (Parhaan suorituskyvyn varmistamiseksi on suositeltavaa käyttää kahta kiintolevyä, joilla on sama malli ja kapasiteetti).
• Windows-asennuslevy.
• Emolevyn ohjainlevy.
• USB-muistitikku.

Sisäänrakennetun SATA-ohjaimen määrittäminen

SATA-kiintolevy(je)n asentaminen tietokoneeseen

Asenna kiintolevyt/SSD-levyt emolevyn SATA/M.2-liittimiin. Liitä sitten virtalähteen virtaliittimet kiintolevyihin.

SATA-ohjaimen tilan määrittäminen BIOS-asetuksissa

Varmista, että määrität SATA-ohjaimen tilan oikein järjestelmän BIOS-asetuksissa.
Vaiheet:
Käynnistä tietokone ja paina <Delete> -näppäintä päästäksesi BIOS-asetuksiin POST-testin (Power-On Self-Test) aikana. Aseta Settings\IO Ports -kohdassa SATA Configuration\SATA Mode -asetukseksi RAID. Tallenna sitten asetukset ja käynnistä tietokone uudelleen. (Jos haluat käyttää NVMe PCIe SSD -levyjä RAID-kokoonpanon määrittämiseen, varmista, että asetat NVMe RAID mode -asetukseksi Enabled (käytössä).)

Tässä osiossa kuvatut BIOS-asetusvalikot voivat poiketa emolevysi tarkasta asetuksista. Näkemäsi varsinaiset BIOS-asetusvalikon vaihtoehdot riippuvat emolevystäsi ja BIOS-versiosta.

(Huom.) M.2 PCIe SSD -levyä ei voi käyttää RAID-kokoonpanon määrittämiseen joko M.2 SATA SSD -levyn tai SATA-kiintolevyn kanssa.

UEFI RAID -kokoonpano

Vaiheet:

1. Siirry BIOS-asetuksissa kohtaan Boot ja aseta CSM Support -asetukseksi Disabled (poistettu käytöstä). Tallenna muutokset ja poistu BIOS-asetuksista.
2. Kun järjestelmä on käynnistynyt uudelleen, siirry takaisin BIOS-asetuksiin. Siirry sitten Settings\RAIDXpert2 Configuration Utility -alivalikkoon.
3. Paina RAIDXpert2 Configuration Utility -näytössä <Enter> -näppäintä Array Management -kohdassa, jolloin pääset Create Array -näyttöön. Valitse sitten RAID-taso. Tuettuja RAID-tasoja ovat RAID 0, RAID 1 ja RAID 10 (käytettävissä olevat valinnat riippuvat asennettujen kiintolevyjen määrästä). Paina seuraavaksi <Enter> -näppäintä Select Physical Disks -kohdassa, jolloin pääset Select Physical Disks -näyttöön.
4. Valitse Select Physical Disks -näytössä RAID-levyjärjestelmään sisällytettävät kiintolevyt ja aseta ne Enabled (käytössä) -tilaan. Siirry seuraavaksi alanuolinäppäimellä kohtaan Apply Changes (käytä muutoksia) ja paina <Enter> -näppäintä. Palaa sitten edelliseen näyttöön ja aseta Array Size (levyjärjestelmän koko), Array Size Unit (levyjärjestelmän koko yksikkö), Read Cache Policy (luku-välimuistikäytäntö) ja Write Cache Policy (kirjoitus-välimuistikäytäntö).
5. Kun olet asettanut kapasiteetin, siirry kohtaan Create Array (luo levyjärjestelmä) ja aloita painamalla <Enter> -näppäintä.
6. Valmistumisen jälkeen palaat Array Management (levyjärjestelmän hallinta) -näyttöön. Kohdassa Manage Array Properties (hallitse levyjärjestelmän ominaisuuksia) näet uuden RAID-taltion ja tietoja RAID-tasosta, levyjärjestelmän nimestä, levyjärjestelmän kapasiteetista jne.

Asenna SATA RAID/AHCI -ohjain ja käyttöjärjestelmä

Kun BIOS-asetukset ovat oikein, olet valmis asentamaan käyttöjärjestelmän.

Käyttöjärjestelmän asentaminen
Koska jotkin käyttöjärjestelmät sisältävät jo RAID/AHCI-ohjaimen, sinun ei tarvitse asentaa erillistä RAID/AHCI-ohjainta Windows-asennuksen aikana. Kun käyttöjärjestelmä on asennettu, suosittelemme, että asennat kaikki tarvittavat ohjaimet emolevyn ohjainlevyltä käyttämällä "Xpress Install" -toimintoa järjestelmän suorituskyvyn ja yhteensopivuuden varmistamiseksi. Jos asennettava käyttöjärjestelmä edellyttää, että toimitat ylimääräisen SATA RAID/AHCI -ohjaimen käyttöjärjestelmän asennusprosessin aikana, katso alla olevia vaiheita:

1. Kopioi Hw10-kansio ohjainlevyn \Boot-kansiosta USB-muistitikulle.
2. Käynnistä Windows-asennuslevyltä ja suorita tavalliset käyttöjärjestelmän asennusvaiheet. Kun näyttö, jossa pyydetään sinua lataamaan ohjain, tulee näkyviin, valitse Browse (selaa).
3. Aseta USB-muistitikku paikalleen ja selaa sitten ohjaimen sijaintiin. Ohjaimien sijainti on seuraava:
   \Hw10\RAID\x64
4. Valitse ensin AMD-RAID Bottom Device ja napsauta Next (seuraava) ladataksesi ohjaimen. Valitse sitten AMD-RAID Controller ja napsauta Next (seuraava) ladataksesi ohjaimen. Jatka lopuksi käyttöjärjestelmän asennusta.

Lisätietoja RAID-levyjärjestelmän määrittämisestä on GIGABYTE:n verkkosivustolla.

Ohjainten asennus

• Ennen ohjainten asentamista asenna ensin käyttöjärjestelmä.
• Kun olet asentanut käyttöjärjestelmän, aseta emolevyn ohjainlevy optiseen asemaan. Napsauta viestiä "Napauta, niin voit valita, mitä tällä levyllä tehdään" näytön oikeassa yläkulmassa ja valitse "Suorita Run.exe". (Tai siirry kohtaan Oma tietokone, kaksoisnapsauta optista asemaa ja suorita Run.exe-ohjelma.)

"Xpress Install" tarkistaa järjestelmäsi automaattisesti ja luettelee sitten kaikki ohjaimet, jotka on suositeltavaa asentaa. Voit napsauttaa Xpress Install (pikainen asennus) -painiketta, jolloin "Xpress Install" asentaa kaikki valitut ohjaimet. Tai napsauta nuolta kuvaketta asentaaksesi yksittäiset ohjaimet, joita tarvitset.

Lisätietoja ohjelmistoista on GIGABYTE:n verkkosivustolla.

Lisätietoja vianmäärityksestä on GIGABYTE:n verkkosivustolla.

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Gigabyte X570 AORUS ELITE WIFI - AM4 ATX -emolevyn käyttöohje

Saatavilla olevat kielet
