GIGABYTE GA-A320MA-M.2 - Emolevyn käyttöohje

Sisältö

1 GA-A320MA-M.2 -emolevyn asettelu
2 Laitteiston asennus
3 BIOS-asetukset
4 RAID-kokoonpanon määrittäminen
5 Ohjainten asennus
6 References
7 Lataa käyttöohje
8 Muilla kielillä

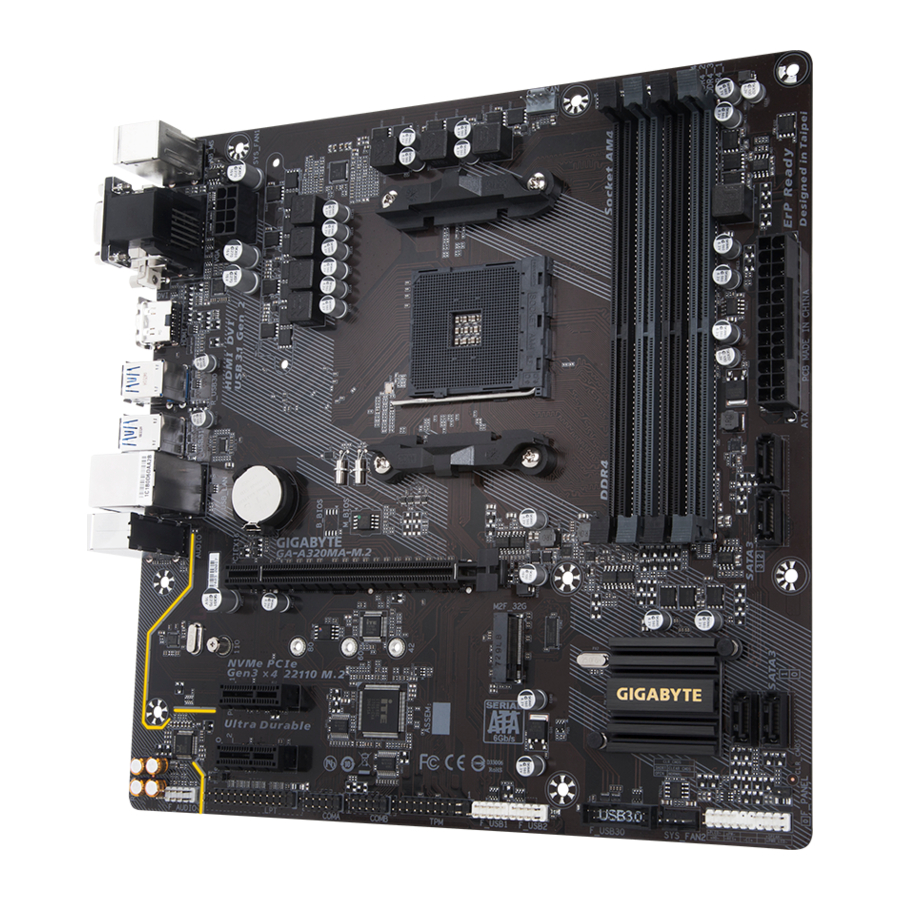

GA-A320MA-M.2 -emolevyn asettelu

Pakkauksen sisältö

GA-A320MA-M.2 -emolevy
Emolevyn ohjainlevy
Käyttöohje
Kaksi SATA-kaapelia
I/O-suojus

* Yllä oleva pakkauksen sisältö on vain viitteellinen, ja todelliset tuotteet riippuvat saamastasi tuotepakkauksesta.
Pakkauksen sisältöä voidaan muuttaa ilman erillistä ilmoitusta.

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vahingoittua sähköstaattisen purkauksen (ESD) seurauksena. Lue käyttöohje huolellisesti ennen asennusta ja noudata näitä ohjeita:

Varmista ennen asennusta, että kotelo sopii emolevylle.
Älä poista tai riko emolevyn S/N (sarjanumero) -tarraa tai takuutarran, jonka jälleenmyyjä on toimittanut, ennen asennusta. Nämä tarrat vaaditaan takuun vahvistamista varten.
Irrota aina verkkovirta irrottamalla virtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai irrottamista.
Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on kytketty tiukasti ja turvallisesti.
Kun käsittelet emolevyä, vältä koskettamasta metallisia johtoja tai liittimiä.
On parasta käyttää sähköstaattisen purkauksen (ESD) ranneketta, kun käsittelet elektronisia komponentteja, kuten emolevyä, suoritinta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
Ennen emolevyn asentamista, aseta se antistaattisen alustan päälle tai sähköstaattisesti suojattuun säiliöön.
Varmista ennen virtajohdon liittämistä tai irrottamista emolevystä, että virtalähde on kytketty pois päältä.
Ennen virran kytkemistä varmista, että virtalähteen jännite on asetettu paikallisen jännitestandardin mukaan.
Ennen tuotteen käyttöä varmista, että kaikki laitteistokomponenttien kaapelit ja virtaliittimet on kytketty.
Emolevyn vaurioitumisen estämiseksi älä anna ruuvien joutua kosketuksiin emolevyn piirin tai sen komponenttien kanssa.
Varmista, ettei emolevylle tai tietokoneen koteloon ole jäänyt ylimääräisiä ruuveja tai metalliosia.
Älä aseta tietokonejärjestelmää epätasaiselle alustalle.
Älä aseta tietokonejärjestelmää korkean lämpötilan tai kosteaan ympäristöön.
Tietokoneen virran kytkeminen asennuksen aikana voi vahingoittaa järjestelmän komponentteja sekä aiheuttaa fyysistä haittaa käyttäjälle.
Jos olet epävarma asennusvaiheista tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokneteknikkoon.
Jos käytät sovitinta, jatkojohtoa tai jatkojohtoa, varmista, että tutustut sen asennus- ja/tai maadoitusohjeisiin.

Tuotteen tekniset tiedot

CPU	AM4 Socket: AMD Ryzen ™ -prosessori AMD 7th Generation A-series/Athlon ™ -prosessorit (uusimman CPU-tukiluettelon löydät GIGABYTE:n verkkosivuilta.)
Chipset	AMD A320
Memory	4 x DDR4 DIMM -liitäntää, jotka tukevat jopa 64 Gt:n järjestelmämuistia Dual channel -muistiarkkitehtuuri Tuki DDR4 2667 ^(Note)/2400/2133 MHz:n muistimoduuleille Tuki ECC Un-buffered DIMM 1Rx8/2Rx8 -muistimoduuleille (toimivat non-ECC-tilassa) Tuki non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 -muistimoduuleille Tuki Extreme Memory Profile (XMP) -muistimoduuleille (uusimmat tuetut muistinopeudet ja muistimoduulit löydät GIGABYTE:n verkkosivuilta.)
Onboard Graphics	Integroitu näytönohjain: 1 x D-Sub-portti, tukee enintään 1920x1200@60 Hz:n resoluutiota 1 x DVI-D-portti, tukee enintään 1920x1200@60 Hz:n resoluutiota * DVI-D-portti ei tue D-Sub-yhteyttä sovittimella. 1 x HDMI-portti, tukee enintään 4096x2160@24 Hz:n resoluutiota * HDMI 1.4 -version tuki. Tuki jopa 3 näytölle samanaikaisesti Jaetun muistin enimmäismäärä 2 Gt
Audio	Realtek ® ALC887 -koodekki High Definition Audio 2/4/5.1/7.1-kanavainen * 7.1-kanavaisen äänen määrittämiseksi sinun on käytettävä HD-etupaneelin äänimoduulia ja otettava monikanavaisen äänen ominaisuus käyttöön ääniohjaimen kautta. S/PDIF-ulostulon tuki
LAN	Realtek ® GbE LAN -siru (10/100/1000 Mbit)
Expansion Slots	1x PCI Express x16 -paikka, toimii x16-nopeudella (PCIEX16) ^(Note) (PCIEX16-paikka on PCI Express 3.0 -standardin mukainen.) 2x PCI Express x1 -paikkaa (PCIEX1-paikat ovat PCI Express 2.0 -standardin mukaisia.)
Storage Interface	1 x M.2 -liitin (Socket 3, M key, type 2242/2260/2280/22110 SATA ja PCIe x4 ^(Note) /x2 SSD-tuki) 4 x SATA 6Gb/s -liitintä RAID 0-, RAID 1- ja RAID 10 -tuki
USB	Piirisarja: 1 x USB 3.1 Gen 2 Type-A -portti (punainen) takapaneelissa 2 x USB 3.1 Gen 1 -porttia (käytettävissä sisäisen USB-otsikon kautta) 6 x USB 2.0/1.1 -porttia (2 porttia takapaneelissa, 4 porttia käytettävissä sisäisten USB-otsikoiden kautta) CPU: 3 x USB 3.1 Gen 1 -porttia takapaneelissa
Internal Connectors	1 x 24-nastainen ATX-päävirtaliitin 1 x 8-nastainen ATX 12V -virtaliitin 1 x M.2 Socket 3 -liitin 4 x SATA 6Gb/s -liitintä 1 x CPU-tuulettimen otsikko 2 x järjestelmätuulettimen otsikkoa 1 x etupaneelin otsikko 1 x etupaneelin ääniliitäntä 1 x S/PDIF Out -otsikko 1 x USB 3.1 Gen 1 -otsikko 2 x USB 2.0/1.1 -otsikkoa 1 x Trusted Platform Module (TPM) -otsikko 2 x sarjaportin otsikkoa 1 x rinnakkaisportin otsikko 1 x Clear CMOS -hyppyjohdin
Back Panel Connectors	1 x PS/2-hiiriportti 1 x PS/2-näppäimistöportti 1 x D-Sub-portti 1 x DVI-D-portti 1 x HDMI-portti 1 x USB 3.1 Gen 2 Type-A -portti (punainen) 3 x USB 3.1 Gen 1 -porttia 2 x USB 2.0/1.1 -porttia 1 x RJ-45-portti 3 x ääniliitäntää (linjatulo, linjalähtö, mikrofonitulo)
I/O Controller	iTE ® I/O -ohjainsiru
Hardware Monitor	Jännitteen tunnistus Lämpötilan tunnistus Tuulettimen nopeuden tunnistus Ylikuumenemisvaroitus Tuulettimen vikaantumisvaroitus Tuulettimen nopeuden säätö * Tuulettimen nopeuden säätötoiminnon tuki riippuu asentamastasi tuulettimesta.
BIOS	1 x 128 Mbitin flash-muisti Lisensoidun AMI UEFI BIOS:n käyttö PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	APP Center -tuki * APP Centerissä käytettävissä olevat sovellukset voivat vaihdella emolevyn mallin mukaan. Kunkin sovelluksen tuetut toiminnot voivat myös vaihdella emolevyn teknisten tietojen mukaan. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Q-Flash-tuki Xpress Install -tuki
Bundled Software	Norton ® Internet Security (OEM-versio) cFosSpeed
Operating System	Windows 10 64-bit -tuki Windows 7 64-bit -tuki * Lataa "Windows USB Installation Tool" GIGABYTE:n verkkosivuilta ja asenna se ennen Windows 7:n asentamista.
Form Factor	Micro ATX -muototekijä; 24,4 cm x 24,4 cm

^(Note) Todellinen tuki voi vaihdella CPU:n mukaan.

* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.

Vieraile GIGABYTE:n verkkosivustolla saadaksesi tukiluettelot CPU:lle, muistimoduuleille, SSD-levyille ja M.2-laitteille.

Lataa sovellusten uusin versio GIGABYTE:n verkkosivuston Support\Utility List -sivulta.

Suorittimen asentaminen

Lue seuraavat ohjeet ennen suorittimen asentamista:

Varmista, että emolevy tukee suoritinta. (Katso GIGABYTEn sivustolta uusin suorittimien tukiluettelo.)
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen suorittimen asentamista laitteistovaurioiden välttämiseksi.
Etsi suorittimen nasta yksi. Suoritinta ei voi asettaa paikalleen, jos se on väärin päin.
Levitä tasainen ja ohut kerros lämpötahnaa suorittimen pinnalle.
Älä käynnistä tietokonetta, jos suorittimen jäähdytintä ei ole asennettu, muuten suoritin voi ylikuumentua ja vahingoittua.
Aseta suorittimen isäntätaajuus suorittimen teknisten tietojen mukaisesti. Ei ole suositeltavaa asettaa järjestelmäväylän taajuutta laitteiston teknisten tietojen yli, koska se ei täytä oheislaitteiden standardivaatimuksia. Jos haluat asettaa taajuuden standardispesifikaatioiden ulkopuolelle, tee se laitteistosi teknisten tietojen mukaisesti, mukaan lukien suoritin, näytönohjain, muisti, kiintolevy jne.

Suorittimen asentaminen
Etsi suoritinkannan nasta yksi (merkitty pienellä kolmiolla) ja suoritin.

Muistin asentaminen

Lue seuraavat ohjeet ennen muistin asentamista:

Varmista, että emolevy tukee muistia. On suositeltavaa käyttää muistia, jonka kapasiteetti, merkki, nopeus ja sirut ovat samat. (Katso GIGABYTEn sivustolta uusimmat tuetut muistinopeudet ja muistimoduulit.)
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen muistin asentamista laitteistovaurioiden välttämiseksi.
Muistimoduuleissa on luotettava rakenne. Muistimoduuli voidaan asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia paikalleen, vaihda suuntaa.

Dual Channel -muistikokoonpano
Tässä emolevyssä on neljä muistipaikkaa ja se tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistikaistanleveyden. Neljä muistipaikkaa on jaettu kahteen kanavaan, ja jokaisessa kanavassa on kaksi muistipaikkaa seuraavasti:
Kanava A: DDR4_2, DDR4_4
Kanava B: DDR4_1, DDR4_3
Katso lisätietoja laitteiston asennuksesta GIGABYTEn verkkosivustolta.

Dual Channel -muistikokoonpanotaulukko:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 moduulia	- -	DS/SS	- -	DS/SS
2 moduulia	DS/SS	- -	DS/SS	- -
4 moduulia	DS/SS	DS/SS	DS/SS	DS/SS

(SS=yksipuolinen, DS=kaksipuolinen, "- -"=ei muistia)

Suorittimen rajoitusten vuoksi lue seuraavat ohjeet ennen muistin asentamista Dual Channel -tilassa.

Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
Kun otat Dual Channel -tilan käyttöön kahdella tai neljällä muistimoduulilla, on suositeltavaa käyttää muistia, jonka kapasiteetti, merkki, nopeus ja sirut ovat samat, ja asentaa ne samanvärisiin paikkoihin. Parhaan suorituskyvyn saavuttamiseksi, kun otat Dual Channel -tilan käyttöön kahdella muistimoduulilla, suosittelemme asentamaan ne DDR4_1- ja DDR4_2-paikkoihin.

Laajennuskortin asentaminen

Lue seuraavat ohjeet ennen laajennuskortin asentamista:

Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana toimitettu käsikirja.
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista laitteistovaurioiden välttämiseksi.

Takapaneelin liittimet

PS/2-näppäimistö- ja PS/2-hiiriportti
Käytä ylempää porttia (vihreä) PS/2-hiiren liittämiseen ja alempaa porttia (violetti) PS/2-näppäimistön liittämiseen.
D-Sub-portti
D-Sub-portti tukee 15-nastaista D-Sub-liitintä ja tukee enimmäistarkkuutta 1920x1200@60 Hz (tuetut todelliset tarkkuudet riippuvat käytettävästä näytöstä). Liitä näyttö, joka tukee D-Sub-liitäntää, tähän porttiin.
DVI-D-portti ^(Huomautus)
DVI-D-portti on DVI-D-määrityksen mukainen ja tukee enimmäistarkkuutta 1920x1200@60 Hz (tuetut todelliset tarkkuudet riippuvat käytettävästä näytöstä). Liitä näyttö, joka tukee DVI-D-liitäntää, tähän porttiin.
HDMI-portti

HDMI-portti on HDCP-yhteensopiva ja tukee Dolby TrueHD- ja DTS HD Master Audio -muotoja. Se tukee myös jopa 192 kHz:n/24-bittisen 8-kanavaisen LPCM-äänilähdön. Voit käyttää tätä porttia HDMI-tuetun näytön liittämiseen. Suurin tuettu tarkkuus on 4096x2160@24 Hz, mutta tuetut todelliset tarkkuudet riippuvat käytettävästä näytöstä.

Kun olet asentanut HDMI-laitteen, varmista, että asetat oletusäänentoistolaitteeksi HDMI:n. (Kohteen nimi voi vaihdella käyttöjärjestelmästäsi riippuen.)
Jos haluat määrittää kolmen näytön kokoonpanon, sinun on asennettava emolevyn ohjaimet ensin käyttöjärjestelmään.

USB 3.1 Gen 1 -portti
USB 3.1 Gen 1 -portti tukee USB 3.1 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
USB 3.1 Gen 2 Type-A -portti (punainen)
USB 3.1 Gen 2 Type-A -portti tukee USB 3.1 Gen 2 -määritystä ja on yhteensopiva USB 3.1 Gen 1- ja USB 2.0 -määritysten kanssa. Käytä tätä porttia USB-laitteille.
RJ-45 LAN -portti
Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LEDien tilat.

Yhteys-/nopeus-LED:

Tila Kuvaus

Oranssi 1 Gbps:n tiedonsiirtonopeus

Vihreä 100 Mbps:n tiedonsiirtonopeus

Pois 10 Mbps:n tiedonsiirtonopeus

Aktiivisuus-LED:

Tila Kuvaus

Vilkkuu Tietojen lähetys tai vastaanotto on käynnissä

Pois Tietojen lähetystä tai vastaanottoa ei tapahdu
USB 2.0/1.1 -portti
USB-portti tukee USB 2.0/1.1 -määritystä. Käytä tätä porttia USB-laitteille.
Linjatulo (sininen)
Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
Linjalähtö (vihreä)
Linjalähtöliitäntä. Käytä tätä ääniliitäntää kuulokkeille tai 2-kanavaiselle kaiuttimelle. Tätä liitäntää voidaan käyttää etukaiuttimien liittämiseen 4/5.1/7.1-kanavaisessa äänikokoonpanossa.
Mikrofonitulo (vaaleanpunainen)
Mikrofonituloliitäntä.

Jos haluat määrittää 7.1-kanavaisen äänen, sinun on käytettävä HD-etupaneelin äänimoduulia ja otettava monikanavaisen äänen ominaisuus käyttöön ääniohjaimen kautta. Katso lisätietoja ohjelmistoista GIGABYTEn verkkosivustolta.

Kun irrotat takapaneelin liittimeen kytkettyä kaapelia, irrota ensin kaapeli laitteestasi ja irrota se sitten emolevystä.
Kun irrotat kaapelia, vedä se suoraan ulos liittimestä. Älä heiluta sitä puolelta toiselle estääksesi sähköoikosulun kaapelin liittimessä.

^(Huomautus) DVI-D-portti ei tue D-Sub-liitäntää sovittimella.

Sisäiset liittimet

ATX_12V
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
COMA/COMB
LPT
F_USB30
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta estääksesi laitteiden vahingoittumisen.
Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

1/2) ATX_12V/ATX (2x4 12V:n virtaliitin ja 2x12:n päävirtaliitin)
Virtaliittimen avulla virtalähde voi syöttää tarpeeksi vakaata virtaa kaikkiin emolevyn komponentteihin. Ennen virtaliittimen liittämistä, varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on varma rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa. 12V:n virtaliitin syöttää pääasiassa virtaa suorittimelle. Jos 12V:n virtaliitintä ei ole liitetty, tietokone ei käynnisty.

Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suuren virrankulutuksen (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei tarjoa vaadittavaa virtaa, tuloksena voi olla epävakaa tai käynnistymätön järjestelmä.

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	GND (vain 2x4-nastaiselle 12V:lle)	5	+12V (vain 2x4-nastaiselle 12V:lle)
2	GND (vain 2x4-nastaiselle 12V:lle)	6	+12V (vain 2x4-nastaiselle 12V:lle)
3	GND	7	+12V
4	GND	8	+12V

Nastanumero	Määritelmä	Nastanumero Määritelmä	Määritelmä
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (valmiustila +5V)	21	+5V
10	+12V	22	+5V
11	+12V (vain 2x12-nastaiselle ATX:lle)	23	+5V (vain 2x12-nastaiselle ATX:lle)
12	3.3V (vain 2x12-nastaiselle ATX:lle)	24	GND (vain 2x12-nastaiselle ATX:lle)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (tuulettimen liittimet)
Kaikki tämän emolevyn tuulettimen liittimet ovat 4-nastaisia. Useimmissa tuulettimen liittimissä on varma asennusrakenne. Kun liität tuulettimen kaapelia, varmista, että liität sen oikeassa asennossa (musta liittimen johto on maadoitusjohto). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä, jossa on tuulettimen nopeudensäätörakenne. Optimaalisen lämmönpoiston saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

Nastanumero	Määritelmä
1	GND
2	Jännitteen nopeudensäätö
3	Tunnistus
4	PWM-nopeudensäätö

Muista liittää tuulettimen kaapelit tuulettimen liittimiin estääksesi suorittimen ja järjestelmän ylikuumenemisen. Ylikuumeneminen voi johtaa suorittimen vaurioitumiseen tai järjestelmä voi jumittua.
Nämä tuulettimen liittimet eivät ole konfiguraatiohyppylohkoja. Älä aseta hyppypiikkiä liittimiin.

SATA3 0/1/2/3 (SATA 6Gb/s -liittimet)
SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ja yhteensopivia SATA 3Gb/s- ja SATA 1.5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta. SATA-liittimet tukevat RAID 0, RAID 1 ja RAID 10 -järjestelmiä. Katso luvusta "RAID-sarjan määrittäminen" ohjeet RAID-järjestelmän määrittämiseen.RAID array.

Nastanumero Määritelmä

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (M.2 Socket 3 -liitin)
M.2-liitin tukee M.2 SATA SSD -levyjä ja M.2 PCIe SSD -levyjä ja tukee SATA RAID -määritystä. Huomaa, että M.2 PCIe SSD -levyllä ei voi luoda RAID-järjestelmää. Katso luvusta "RAID-sarjan määrittäminen" ohjeet RAID-järjestelmän määrittämiseen.

Noudata alla olevia ohjeita asentaaksesi M.2 SSD oikein M.2-liittimeen.
1. Avaa ruuvi ja mutteri emolevystä ruuvimeisselillä. Etsi asennettavan M.2 SSD:n oikea kiinnitysreikä ja ruuvaa sitten ensin mutteri.
2. Liu'uta M.2 SSD liittimeen kulmassa.
3. Paina M.2 SSD alas ja kiinnitä se sitten ruuvilla.

  Valitse asennettavalle M.2 SSD:lle sopiva reikä ja kiinnitä ruuvi ja mutteri uudelleen.

SPDIF_O (S/PDIF Out -otsikko)
Tämä otsikko tukee digitaalista S/PDIF Out -lähtöä ja yhdistää S/PDIF-digitaalisen audiokaapelin (jonka laajennuskortit toimittavat) digitaalisen äänilähdön saamiseksi emolevyltäsi tiettyihin laajennuskortteihin, kuten näytönohjaimiin ja äänikortteihin. Jotkin näytönohjaimet saattavat esimerkiksi vaatia, että käytät S/PDIF-digitaalista audiokaapelia digitaalisen äänilähdön saamiseksi emolevyltäsi näytönohjaimeesi, jos haluat liittää HDMI-näytön näytönohjaimeen ja saada samalla digitaalisen äänilähdön HDMI-näytöstä. Lisätietoja S/PDIF-digitaalisen audiokaapelin liittämisestä saat lukemalla huolellisesti laajennuskorttisi käyttöohjeen.

Nastanumero Määritelmä

1 SPDIFO

2 GND

F_PANEL (etupaneelin otsikko)
Liitä kotelon virtakytkin, nollauskytkin, kaiutin, kotelon tunkeutumiskytkin/anturi ja järjestelmän tilan ilmaisin tähän otsikkoon alla olevien nastamääritysten mukaisesti. Huomioi positiiviset ja negatiiviset nastat ennen kaapeleiden liittämistä.
- PLED/PWR_LED (virran merkkivalo):

  Järjestelmän tila LED

  S0 Päällä

  S3/S4/S5 Pois päältä

  Liittyy kotelon etupaneelin virran tilan merkkivaloon. LED palaa, kun järjestelmä on toiminnassa. LED on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettu (S5). S S
- PW (virtakytkin):
  Liitetään kotelon etupaneelin virtakytkimeen. Voit määrittää, miten järjestelmä sammutetaan virtakytkimellä (katso lisätietoja luvusta "BIOS Setup", "Power").
- SPEAK (kaiutin): Liitetään kotelon etupaneelin kaiuttimeen. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Kuuluu yksi lyhyt piippaus, jos järjestelmän käynnistyksessä ei havaita ongelmia.
- HD (kiintolevyn toiminnan LED): Liitetään kotelon etupaneelin kiintolevyn toiminnan LEDiin. LED palaa, kun kiintolevy lukee tai kirjoittaa dataa.
- RES (nollauskytkin): Liitetään kotelon etupaneelin nollauskytkimeen. Käynnistä tietokone uudelleen painamalla nollauskytkintä, jos tietokone jumiutuu eikä normaali uudelleenkäynnistys onnistu.
- CI (kotelon tunkeutumisen otsake): Liitetään kotelon tunkeutumiskytkimeen/anturiin kotelossa, joka voi havaita, onko kotelon kansi irrotettu. Tämä toiminto edellyttää koteloa, jossa on kotelon tunkeutumiskytkin/anturi.
- NC: Ei yhteyttä.

  Etupaneelin rakenne voi vaihdella kotelon mukaan. Etupaneelin moduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran LEDistä, kiintolevyn toiminnan LEDistä, kaiuttimesta jne. Kun liität kotelon etupaneelin moduulin tähän otsakkeeseen, varmista, että johdinmääritykset ja nastojen määritykset vastaavat oikein.

F_AUDIO (etupaneelin ääniotsake)
Etupaneelin ääniotsake tukee Intel High Definition -ääntä (HD). Voit liittää kotelon etupaneelin äänimoduulin tähän otsakkeeseen. Varmista, että moduulin liittimen johdinmääritykset vastaavat emolevyn otsakkeen nastojen määrityksiä. Moduulin liittimen ja emolevyn otsakkeen väärä liitäntä estää laitteen toiminnan tai jopa vahingoittaa sitä.

Nastanumero Määritelmä

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Ei nastaa

9 LINE2_L

10 Sense

Joissakin koteloissa on etupaneelin äänimoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijaan. Jos haluat tietoja erilaisten johdinmääritysten omaavan etupaneelin äänimoduulin liittämisestä, ota yhteyttä kotelon valmistajaan.

COMA/COMB (sarjaporttiotsakkeet)
COM-otsake voi tarjota yhden sarjaportin valinnaisella COM-porttikaapelilla. Jos haluat ostaa valinnaisen COM-porttikaapelin, ota yhteyttä paikalliseen jälleenmyyjään.

Nastanumero Määritelmä Nastanumero Määritelmä

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Ei nastaa

LPT (rinnakkaisporttiotsake)
LPT-otsake voi tarjota yhden rinnakkaisportin valinnaisella LPT-porttikaapelilla. Jos haluat ostaa valinnaisen LPT-porttikaapelin, ota yhteyttä paikalliseen jälleenmyyjään.

Nastanumero	Määritelmä	Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	STB-	10	GND	19	ACK-
2	AFD-	11	PD4	20	GND
3	PD0	12	GND	21	BUSY
4	ERR-	13	PD5	22	GND
5	PD1	14	GND	23	PE
6	INIT-	15	PD6	24	Ei nastaa
7	PD2	16	GND	25	SLCT
8	SLIN-	17	PD7	26	GND
9	PD3	18	GND

F_USB30 (USB 3.1 Gen 1 -otsake)
Otsake on USB 3.1 Gen 1- ja USB 2.0 -määritysten mukainen ja voi tarjota kaksi USB-porttia. Jos haluat ostaa valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.1 Gen 1 -porttia, ota yhteyttä paikalliseen jälleenmyyjään.

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Ei nastaa

F_USB1/F_USB2 (USB 2.0/1.1 -otsakkeet)
Otsakkeet ovat USB 2.0/1.1 -määritysten mukaisia. Jokainen USB-otsake voi tarjota kaksi USB-porttia valinnaisella USB-kiinnikkeellä. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.

Nastanumero Määritelmä Nastanumero Määritelmä

1 Virta (5V) 6 USB DY+

2 Virta (5V) 7 GND

3 USB DX- 8 GND S

4 USB DY- 9 Ei nastaa

5 USB DX+ 10 NC
- Älä kytke IEEE 1394 -liitintä (2x5-pin) USB 2.0/1.1 -otsakkeeseen.
- Ennen USB-kiinnikkeen asentamista, varmista, että tietokone on sammutettu ja virtajohto on irrotettu pistorasiasta, jotta USB-kiinnike ei vahingoitu.

TPM (Trusted Platform Module Header)
Voit liittää TPM:n (Trusted Platform Module) tähän otsakkeeseen.

Pin No.	Definition	Pin No.	Definition
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (akku)
Akku antaa virtaa, jotta arvot (kuten BIOS-määritykset, päivämäärä ja aika) säilyvät CMOS:ssa, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, tai CMOS-arvot eivät välttämättä ole tarkkoja tai ne voivat kadota.
Voit tyhjentää CMOS-arvot poistamalla akun:
1. Sammuta tietokone ja irrota virtajohto.
2. Irrota akku varovasti akkukotelosta ja odota yksi minuutti. (Tai käytä metalliesinettä, kuten ruuvimeisseliä, koskettaaksesi akkukotelon plus- ja miinusnapoja, jolloin ne ovat oikosulussa 5 sekunnin ajan.)
3. Vaihda akku.
4. Kytke virtajohto ja käynnistä tietokone uudelleen.

Sammuta aina tietokone ja irrota virtajohto ennen akun vaihtamista.
Vaihda akku vastaavaan akkuun. Laitteesi voivat vahingoittua, jos akku vaihdetaan väärään malliin.
Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
Kun asennat akkua, huomioi akun plus- (+) ja miinuspuolen (-) suunta (pluspuolen tulee olla ylöspäin).
Käytetyt akut on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

CLR_CMOS (Clear CMOS -hyppyjohdin)
Tällä hyppyjohtimella voit tyhjentää BIOS-asetukset ja palauttaa CMOS-arvot tehdasasetuksiin. Tyhjennä CMOS-arvot koskettamalla kahta nastaa metalliesineellä, kuten ruuvimeisselillä, muutaman sekunnin ajan.

	Open: Normal
	Short: Clear CMOS Values

Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen CMOS-arvojen tyhjentämistä.
Järjestelmän uudelleenkäynnistyksen jälkeen siirry BIOS-asetuksiin ladataksesi tehdasasetukset (valitse Load Optimized Defaults) tai määritä BIOS-asetukset manuaalisesti (katso luku "BIOS Setup" BIOS-asetuksista).

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit emolevyn CMOS-muistiin. Sen päätehtäviin kuuluu virran kytkemisen jälkeisen itsetestin (POST) suorittaminen järjestelmän käynnistyksen aikana, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muuttaa järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia. Kun virta katkaistaan, emolevyn akku syöttää tarvittavan virran CMOS-muistiin pitääkseen konfiguraatioarvot CMOS-muistissa. Pääset BIOS-asetusohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta kytketään. BIOSin päivittämiseen voit käyttää joko GIGABYTE Q-Flash - tai @BIOS-apuohjelmaa.

Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman käyttöjärjestelmään siirtymistä.
@BIOS on Windows-pohjainen apuohjelma, joka etsii ja lataa BIOSin uusimman version Internetistä ja päivittää BIOSin.

Koska BIOSin päivittäminen on mahdollisesti riskialtista, on suositeltavaa, että et päivitä BIOSia, jos et kohtaa ongelmia nykyisen BIOS-version kanssa. BIOSin päivittäminen kannattaa tehdä varoen. Virheellinen BIOSin päivittäminen voi johtaa järjestelmän toimintahäiriöihin.
On suositeltavaa, että et muuta oletusasetuksia (ellei sinun tarvitse), jotta vältät järjestelmän epävakauden tai muita odottamattomia tuloksia. Asetusten virheellinen muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, yritä tyhjentää CMOS-arvot ja palauttaa emolevy oletusarvoihin. (Katso "Lataa optimoidut oletusasetukset" -osiota tässä luvussa tai akun/CMOS-hyppyjohdon esittelyjä saadaksesi tietoa CMOS-arvojen tyhjentämisestä.)

Käynnistysnäyttö

Seuraava käynnistyslogonäyttö tulee näkyviin, kun tietokone käynnistyy.
(Esimerkki BIOS-versiosta: F1a)

BIOS-tiloja on kaksi erilaista, kuten alla, ja voit käyttää <F2>-näppäintä vaihtaaksesi kahden tilan välillä. Classic Setup -tila tarjoaa yksityiskohtaiset BIOS-asetukset. Voit painaa näppäimistön nuolinäppäimiä siirtyäksesi kohteiden välillä ja painaa <Enter>-näppäintä hyväksyäksesi tai siirtyäksesi alavalikkoon. Tai voit valita haluamasi kohteen hiirelläsi. Easy Mode antaa käyttäjien nopeasti tarkastella nykyisiä järjestelmätietojaan tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Easy Modessa voit käyttää hiirtäsi siirtyäksesi konfiguraatioiden välillä.

Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitse Lataa optimoidut oletusasetukset -kohde asettaaksesi järjestelmäsi oletusasetuksiin.
Tässä luvussa kuvatut BIOS-asetusvalikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

M.I.T.

M.I.T.
Se, toimiiko järjestelmä vakaasti tekemilläsi ylikellotus-/ylijännitteisyysasetuksilla, riippuu järjestelmän kokoonpanoista. Virheellinen ylikellotus/ylijännite voi vahingoittaa suoritinta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, ja suosittelemme, ettet muuta oletusasetuksia järjestelmän epävakauden tai muiden odottamattomien tulosten välttämiseksi. (Asetusten riittämätön muuttaminen voi johtaa siihen, että järjestelmää ei voi käynnistää. Jos näin tapahtuu, tyhjennä CMOS-arvot ja palauta kortti oletusarvoihin.)

Lisäasetukset taajuudelle
Host Clock Value (isäntäkellon arvo)
Näyttää nykyisen Host Clock -käyttötaajuuden.
CPU Clock Ratio (suorittimen kellosuhde)
Voit muuttaa asennetun suorittimen kellosuhdetta. Säädettävä alue riippuu asennetusta suorittimesta.
CPU Frequency (suorittimen taajuus)
Näyttää nykyisen suorittimen käyttötaajuuden.

Lisäasetukset suorittimen ytimelle

CPU Clock Ratio, CPU Frequency (suorittimen kellosuhde, suorittimen taajuus)
Yllä olevat asetukset ovat synkronisia Advanced Frequency Settings (Lisäasetukset taajuudelle) -valikon samojen kohteiden kanssa.

Core Performance Boost (ytimen suorituskyvyn tehostus) ^(Huom.)
Voit määrittää, otetaanko käyttöön Core Performance Boost (CPB) -tekniikka, suorittimen suorituskykyä parantava tekniikka. (Oletus: Auto)

Core Performance Boost Ratio (ytimen suorituskyvyn tehostussuhde) ^(Huom.)
Voit muuttaa CPB:n suhdetta. Säädettävä alue riippuu asennetusta suorittimesta. (Oletus: Auto)

Turbo Performance Boost Ratio (turbosuorituskyvyn tehostussuhde) ^(Huom.)
Voit määrittää, parannetaanko suorittimen suorituskykyä. (Oletus: Poistettu käytöstä)

AMD Cool&Quiet function (AMD Cool&Quiet -toiminto)

Enabled (käytössä)	Antaa AMD Cool'n'Quiet -ohjaimen säätää dynaamisesti suorittimen kelloa ja VID:tä tietokoneen lämmöntuoton ja virrankulutuksen vähentämiseksi. (Oletus)
Disabled (poistettu käytöstä)	Poistaa tämän toiminnon käytöstä.

SVM Mode (SVM-tila)
Virtualisointitekniikan tehostama virtualisointi mahdollistaa useiden käyttöjärjestelmien ja sovellusten suorittamisen itsenäisissä osioissa. Virtualisoinnin avulla yksi tietokonejärjestelmä voi toimia useana virtuaalijärjestelmänä. (Oletus: Poistettu käytöstä)
C6 Mode (C6-tila)^{(Huom. 1)}
Voit määrittää, päästetäänkö suoritin C6-tilaan järjestelmän pysäytystilassa. Kun asetus on käytössä, suorittimen ydintaajuutta pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C6-tila on tehostetumpi virransäästötila kuin C1. (Oletus: Käytössä)
Global C-state Control (yleinen C-tilan ohjaus)^{(Huom. 1)}
Voit määrittää, päästetäänkö suoritin C-tiloihin. Kun asetus on käytössä, suorittimen ydintaajuutta pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. (Oletus: Käytössä)
SMT Mode (SMT-tila)^{(Huom. 1)}
Voit ottaa käyttöön tai poistaa käytöstä suorittimen samanaikaisen monisäikeistystekniikan. Tämä toiminto toimii vain käyttöjärjestelmissä, jotka tukevat moniprosessoritilaa. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Downcore Control (ydinmäärän ohjaus)^{(Huom. 1)}
Voit valita käytettävien suorittimen ytimien määrän (suorittimen ytimien määrä voi vaihdella suorittimen mukaan). Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Extreme Memory Profile (X.M.P.) ^{(Huom. 2)}
Mahdollistaa BIOSin lukea XMP-muistimoduulin/moduulien SPD-tiedot parantaakseen muistin suorituskykyä, kun se on käytössä.

Disabled (poistettu käytöstä)	Poistaa tämän toiminnon käytöstä. (Oletus)
Profile1 (profiili 1)	Käyttää profiilin 1 asetuksia.
Profile2 (profiili 2) ^{(Huom. 2)}	Käyttää profiilin 2 asetuksia.

System Memory Multiplier (järjestelmämuistin kerroin)
Voit asettaa järjestelmämuistin kertoimen. Auto asettaa muistikertoimen muistin SPD-tietojen mukaan. (Oletus: Auto)
Memory Frequency (MHz) (muistin taajuus (MHz))
Ensimmäinen muistitaajuusarvo on käytettävän muistin normaali toimintataajuus, ja toinen on muistitaajuus, jota säädetään automaattisesti System Memory Multiplier (järjestelmämuistin kerroin) -asetusten mukaan.

Advanced Memory Settings (muistin lisäasetukset)
Extreme Memory Profile (X.M.P.) (Huom. 2), System Memory Multiplier (järjestelmämuistin kerroin), Memory Frequency(Mhz) (muistin taajuus (Mhz))
Yllä olevat asetukset ovat synkronisia Advanced Frequency Settings (Lisäasetukset taajuudelle) -valikon samojen kohteiden kanssa.
Memory Timing Mode (muistin ajoitustila)
Manual (manuaalinen) ja Advanced Manual (edistynyt manuaalinen) mahdollistavat Channel Interleaving (kanavien lomitus), Rank Interleaving (sijoitusten lomitus) ja alla olevat muistin ajoitusasetukset määritettäväksi. Vaihtoehdot ovat: Auto (oletus), Manual (manuaalinen), Advanced Manual (edistynyt manuaalinen).
Profile DDR Voltage (profiilin DDR-jännite)
Kun käytät muuta kuin XMP-muistimoduulia tai Extreme Memory Profile (X.M.P.) (äärimmäinen muistiprofiili) -asetus on Disabled (poistettu käytöstä), arvo näytetään muistimäärityksesi mukaan. Kun Extreme Memory Profile (X.M.P.) -asetukseksi on määritetty Profile1 (profiili 1) tai Profile2 (profiili 2), arvo näytetään XMP-muistin SPD-tietojen mukaan.
Channel Interleaving (kanavien lomitus)
Ottaa käyttöön tai poistaa käytöstä muistikanavien lomituksen. Käytössä-asetus mahdollistaa järjestelmän samanaikaisen pääsyn muistin eri kanaviin muistin suorituskyvyn ja vakauden parantamiseksi. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Rank Interleaving (sijoitusten lomitus)
Ottaa käyttöön tai poistaa käytöstä muistisijoitusten lomituksen. Käytössä-asetus mahdollistaa järjestelmän samanaikaisen pääsyn muistin eri sijoituksiin muistin suorituskyvyn ja vakauden parantamiseksi. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Channel A/B Memory Sub Timings (kanavan A/B muistin alitukset)
Tämä alivalikko tarjoaa muistin ajoitusasetukset kullekin muistikanavalle. Vastaavat ajoitusasetusnäytöt ovat määritettävissä vain, kun Memory Timing Mode (muistin ajoitustila) -asetukseksi on määritetty Manual (manuaalinen) tai Advanced Manual (edistynyt manuaalinen). Huomautus: Järjestelmäsi voi muuttua epävakaaksi tai epäonnistua käynnistymään, kun olet tehnyt muutoksia muistin ajoituksiin. Jos näin tapahtuu, palauta taulu oletusarvoihin lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.
Advanced Voltage Settings (jännitteen lisäasetukset)
Tämän alivalikon avulla voit asettaa suorittimen, piirisarjan ja muistin jännitteet.

PC Health Status (tietokoneen kunnon tila)
Reset Case Open Status (nollaa kotelon avoinnaolotila)

Disabled (poistettu käytöstä)	Säilyttää tai tyhjentää aiemman alustan tunkeutumistilan tietueen. (Oletus)
Enabled (käytössä)	Tyhjentää aiemman alustan tunkeutumistilan tietueen, ja Case Open (kotelo auki) -kentässä näkyy "No" (ei) seuraavan käynnistyksen yhteydessä.

Case Open (kotelo auki)
Näyttää emolevyn CI-otsikkoon liitetyn alustan tunkeutumisen tunnistuslaitteen tunnistustilan. Jos järjestelmän alustan kansi poistetaan, tässä kentässä näkyy "Yes" (kyllä), muuten siinä näkyy "No" (ei). Jos haluat tyhjentää alustan tunkeutumistilan tietueen, aseta Reset Case Open Status (nollaa kotelon avoinnaolotila) -asetukseksi Enabled (käytössä), tallenna asetukset CMOS:ään ja käynnistä sitten järjestelmä uudelleen.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Näyttää nykyiset järjestelmän jännitteet.

Miscellaneous Settings (muut asetukset)
PCIe Slot Configuration (PCIe-paikan kokoonpano)
Voit asettaa PCI Express -paikkojen toimintatilan Gen 1:ksi, Gen 2:ksi tai Gen 3:ksi. Todellinen toimintatila riippuu kunkin paikan laitteistomäärityksistä. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
3DMark01 Enhancement (3DMark01-parannus)
Voit määrittää, parannetaanko joidenkin vanhojen vertailuarvojen suorituskykyä. (Oletus: Poistettu käytöstä)

Smart Fan 5 Settings (älykkään tuulettimen 5 asetukset)
Monitor (valvo)
Voit valita valvottavan kohteen ja tehdä lisäsäätöjä. (Oletus: CPU FAN)
Fan Speed Control (tuulettimen nopeuden säätö)
Voit määrittää, otetaanko tuulettimen nopeuden säätötoiminto käyttöön ja säädetäänkö tuulettimen nopeutta.

Normal (normaali)	Mahdollistaa tuulettimen toimimisen eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta System Information Viewerin avulla järjestelmäsi vaatimusten perusteella. (Oletus)
Silent (hiljainen)	Mahdollistaa tuulettimen toimimisen hitaalla nopeudella.
Manual (manuaalinen)	Voit hallita tuulettimen nopeutta käyräkaaviossa.
Full Speed (täysi nopeus)	Mahdollistaa tuulettimen toimimisen täydellä nopeudella.

Fan Control Use Temperature Input (tuulettimen ohjauksen lämpötilatulo)
Voit valita viitelämpötilan tuulettimen nopeuden säätöön.
Temperature Interval (lämpötilaväli)
Voit valita lämpötilavälin tuulettimen nopeuden muutokselle.
Fan Control Mode (tuulettimen ohjaustila)

Auto	Antaa BIOSin automaattisesti tunnistaa asennetun tuulettimen tyypin ja asettaa optimaalisen ohjaustilan. (Oletus)
Voltage (jännite)	Jännitetilaa suositellaan 3-nastaiselle tuulettimelle.
PWM	PWM-tilaa suositellaan 4-nastaiselle tuulettimelle.

Temperature (lämpötila)
Näyttää valitun kohdealueen nykyisen lämpötilan.
Fan Speed (tuulettimen nopeus)
Näyttää nykyiset tuulettimen nopeudet.
Temperature Warning (lämpötilavaroitus)
Asettaa lämpötilan varoituskynnyksen. Kun lämpötila ylittää kynnyksen, BIOS antaa varoitusäänen. Vaihtoehdot ovat: Disabled (poistettu käytöstä) (oletus), 60 º C/140 º F, 70 º C/158 º F, 80 º C/176 º F, 90 º C/194 º F
Fan Fail Warning (tuulettimen vikatilavaroitus)
Mahdollistaa järjestelmän varoitusäänen, jos tuuletin ei ole kytketty tai se epäonnistuu. Tarkista tuulettimen kunto tai tuulettimen liitäntä, kun näin tapahtuu. (Oletus: Poistettu käytöstä)

^(Note) Tämä kohde on läsnä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
^{(Note 1)} Tämä kohde on läsnä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
^{(Note 2)} Tämä kohde on läsnä vain, kun asennat suorittimen ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Järjestelmä

Tässä osiossa on tietoja emolevymallistasi ja BIOS-versiostasi. Voit myös valita BIOSin käyttämän oletuskielen ja asettaa järjestelmän ajan manuaalisesti.
Järjestelmän kieli
Valitsee BIOSin käyttämän oletuskielen.
Järjestelmän päivämäärä
Asettaa järjestelmän päivämäärän. Päivämäärän muoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter>-näppäintä vaihtaaksesi Kuukausi-, Päivä- ja Vuosi-kenttien välillä ja asettaaksesi halutun arvon <Page Up>- tai <Page Down>-näppäimellä.
Järjestelmän aika
Asettaa järjestelmän ajan. Ajan muoto on tunti, minuutti ja sekunti. Esimerkiksi 13.00 on 13:00:00. Käytä <Enter>-näppäintä vaihtaaksesi Tunti-, Minuutti- ja Sekunti-kenttien välillä ja asettaaksesi halutun arvon <Page Up>- tai <Page Down>-näppäimellä.
Käyttötaso
Näyttää nykyisen käyttöoikeustason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletusarvo näkyy järjestelmänvalvojana.) Järjestelmänvalvojan taso mahdollistaa kaikkien BIOS-asetusten muuttamisen; käyttäjätaso sallii vain tiettyjen BIOS-asetusten muuttamisen, mutta ei kaikkien.

BIOS

BIOS
Boot Option Priorities
Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Siirrettävät tallennuslaitteet, jotka tukevat GPT-muotoa, merkitään etuliitteellä "UEFI:" käynnistyslaiteluettelossa. Käynnistääksesi GPT-osiointia tukevan käyttöjärjestelmän, valitse laite, jonka edessä on "UEFI:"-merkkijono. Tai jos haluat asentaa GPT-osiointia tukevan käyttöjärjestelmän, kuten Windows 7 64-bittisen version, valitse optinen asema, joka sisältää Windows 7 64-bittisen asennuslevyn ja jonka edessä on "UEFI:"-merkkijono.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Määrittää käynnistysjärjestyksen tietylle laitetyypille, kuten kiintolevyille, optisille asemille, levykeasemille ja laitteille, jotka tukevat Boot from LAN -toimintoa jne. Paina <Enter> tällä kohdalla päästäksesi alivalikkoon, joka esittää samantyyppiset liitetyt laitteet. Tämä kohta on näkyvissä vain, jos vähintään yksi tämän tyyppinen laite on asennettu.
Bootup NumLock State
Ottaa käyttöön tai poistaa käytöstä Numlock-ominaisuuden näppäimistön numeronäppäimistössä POST-testin jälkeen. (Oletus: Päällä)
Security Option
Määrittää, vaaditaanko salasana joka kerta, kun järjestelmä käynnistyy, vai vain, kun siirrytään BIOS-asetuksiin. Tämän kohdan määrittämisen jälkeen aseta salasana (salasanat) kohdassa Administrator Password/User Password.

Setup	Salasana vaaditaan vain BIOS-asetusohjelmaan siirtymistä varten.
System	Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS-asetusohjelmaan siirtymiseen. (Oletus)

Full Screen LOGO Show
Voit määrittää, näytetäänkö GIGABYTE-logo järjestelmän käynnistyessä. Poistettu käytöstä ohittaa GIGABYTE-logon järjestelmän käynnistyessä. (Oletus: Käytössä)
Fast Boot
Ottaa käyttöön tai poistaa käytöstä Fast Boot -toiminnon käyttöjärjestelmän käynnistysprosessin lyhentämiseksi. Ultra Fast tarjoaa nopeimman käynnistysnopeuden. (Oletus: Poistettu käytöstä)
SATA Support

All Sata Devices	Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana.
Last Boot HDD Only	Lukuun ottamatta edellistä käynnistysasemaa, kaikki SATA-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
VGA Support
Voit valita käynnistettävän käyttöjärjestelmän tyypin.

Auto	Ottaa käyttöön vain vanhan option ROM -muistin.
EFI Driver	Ottaa käyttöön EFI option ROM -muistin. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
USB Support

Disabled	Kaikki USB-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Full Initial	Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana. (Oletus)
Partial Initial	Osa USB-laitteista on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled. Tämä toiminto on poistettu käytöstä, kun Fast Boot on asetettu arvoon Ultra Fast.
PS2 Devices Support

Disabled	Kaikki PS/2-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Enabled	Kaikki PS/2-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled. Tämä toiminto on poistettu käytöstä, kun Fast Boot on asetettu arvoon Ultra Fast.
NetWork Stack Driver Support

Disabled	Poistaa käynnistyksen verkosta käytöstä. (Oletus)
Enabled	Ottaa käynnistyksen verkosta käyttöön.

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
Windows 10 Features
Voit valita asennettavan käyttöjärjestelmän. (Oletus: Muu käyttöjärjestelmä)
CSM Support
Ottaa käyttöön tai poistaa käytöstä UEFI CSM:n (Compatibility Support Module) vanhan PC-käynnistysprosessin tukemiseksi.

Enabled	Ottaa UEFI CSM:n käyttöön. (Oletus)
Disabled	Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.

Tämä kohta on määritettävissä vain, kun Windows 10 Features on asetettu arvoon Windows 10 tai Windows 10 WHQL.
LAN PXE Boot Option ROM
Voit valita, otetaanko vanha option ROM käyttöön LAN-ohjaimelle. (Oletus: Poistettu käytöstä) Tämä kohta on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
Storage Boot Option Control
Voit valita, otetaanko UEFI- vai vanha option ROM käyttöön tallennuslaiteohjaimelle.

Disabled	Poistaa option ROM -muistin käytöstä.
UEFI Only	Ottaa käyttöön vain UEFI option ROM -muistin.
Legacy Only	Ottaa käyttöön vain vanhan option ROM -muistin. (Oletus)

Tämä kohta on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
Other PCI Device ROM Priority
Voit valita, otetaanko UEFI- vai Legacy-option ROM käyttöön muulle PCI-laiteohjaimelle kuin LAN-, tallennuslaite- ja grafiikkaohjaimille.

Disabled	Poistaa option ROM -muistin käytöstä.
UEFI Only	Ottaa käyttöön vain UEFI option ROM -muistin. (Oletus)
Legacy Only	Ottaa käyttöön vain vanhan option ROM -muistin.

Network Stack
Poistaa tai ottaa käyttöön käynnistyksen verkosta GPT-muotoisen käyttöjärjestelmän asentamiseksi, kuten käyttöjärjestelmän asentaminen Windows Deployment Services -palvelimelta. (Oletus: Poistettu käytöstä)
Ipv4 PXE Support
Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä kohta on määritettävissä vain, kun Network Stack on käytössä.
Ipv4 HTTP Support
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä kohta on määritettävissä vain, kun Network Stack on käytössä.
Ipv6 PXE Support
Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä kohta on määritettävissä vain, kun Network Stack on käytössä.
Ipv6 HTTP Support
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä kohta on määritettävissä vain, kun Network Stack on käytössä.
Administrator Password
Voit määrittää järjestelmänvalvojan salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Järjestelmänvalvojan salasana (tai käyttäjän salasana) on annettava järjestelmän käynnistyessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanasta poiketen järjestelmänvalvojan salasanalla voit tehdä muutoksia kaikkiin BIOS-asetuksiin.
User Password
Voit määrittää käyttäjän salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Järjestelmänvalvojan salasana (tai käyttäjän salasana) on annettava järjestelmän käynnistyessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanalla voit kuitenkin tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta et kaikkiin. Jos haluat peruuttaa salasanan, paina <Enter> salasanakohdassa ja kun sinua pyydetään antamaan salasana, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> antamatta salasanaa. Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan.
HUOMAUTUS: Muista asettaa ensin järjestelmänvalvojan salasana ennen käyttäjän salasanan asettamista.

Oheislaitteet

AMD CPU fTPM
Ottaa AMD CPU:hun integroidun TPM 2.0 -toiminnon käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
Primary Video Device ^(Huomautus)
Määrittää näytön ensimmäisen käynnistyksen asennetulta PCI Express -näytönohjaimelta tai integroidulta näytönohjaimelta.

IGD Video	Asettaa integroidun näytönohjaimen ensimmäiseksi näytöksi.
NB PCIe Slot Video	Asettaa North Bridge -sillan ohjaaman PCI Express -väylän näytönohjaimen ensimmäiseksi näytöksi. (Oletus)

Ambient LED
Ottaa emolevyn ääni-LEDin käyttöön tai poistaa sen käytöstä. (Oletus: Päällä)
Legacy USB Support
Sallii USB-näppäimistön/hiiren käytön MS-DOS:issa. (Oletus: Käytössä)
XHCI Hand-off
Määrittää, otetaanko XHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmässä, jossa ei ole XHCI Hand-off -tukea. (Oletus: Käytössä)
EHCI Hand-off
Määrittää, otetaanko EHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmässä, jossa ei ole EHCI Hand-off -tukea. (Oletus: Poistettu käytöstä)
Port 60/64 Emulation
Ottaa käyttöön tai poistaa käytöstä I/O-porttien 64h ja 60h emuloinnin. Tämä tulisi ottaa käyttöön täyden vanhan USB-näppäimistöjen/hiirien tuen saamiseksi MS-DOS:issa tai käyttöjärjestelmässä, joka ei natiivisti tue USB-laitteita. (Oletus: Poistettu käytöstä)
USB Mass Storage Driver Support
Ottaa USB-tallennuslaitteiden tuen käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
USB Storage Devices
Näyttää luettelon liitetyistä USB-massamuistilaitteista. Tämä kohta näkyy vain, kun USB-tallennuslaite on asennettu.

Trusted Computing
Ottaa Trusted Platform Module (TPM) -moduulin käyttöön tai poistaa sen käytöstä.
Super IO Configuration
Serial Port 1 (Onboard COMA Connector)
Ottaa emolevyn sarjaportin käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
Serial Port 2 (Onboard COMB Connector)
Ottaa emolevyn sarjaportin käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
Parallel Port
Ottaa emolevyn rinnakkaisportin käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
NVMe Configuration
Näyttää tietoja M.2 NVME PCIe SSD -levystäsi, jos sellainen on asennettu.
OffBoard SATA Controller Configuration
Näyttää tietoja M.2 PCIe SSD -levystäsi, jos sellainen on asennettu.

Piirisarja

IOMMU
Ottaa AMD IOMMU -tuen käyttöön tai poistaa sen käytöstä. (Oletus: Auto)
Integrated Graphics ^(Huomautus)
Ottaa emolevyn näytönohjaimen käyttöön tai poistaa sen käytöstä.

Auto	BIOS ottaa emolevyn näytönohjaimen automaattisesti käyttöön tai poistaa sen käytöstä asennetun näytönohjaimen mukaan. (Oletus)
Disabled	Poistaa emolevyn näytönohjaimen käytöstä.

UMA Frame Buffer Size ^(Huomautus)
Frame buffer -puskurin koko on järjestelmän kokonaismäärä muistia, joka on varattu yksinomaan emolevyn näytönohjaimelle. Esimerkiksi MS-DOS käyttää vain tätä muistia näyttöön. Vaihtoehdot ovat: Auto (oletus), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Ottaa RAID:in käyttöön tai poistaa sen käytöstä piirisarjaan integroiduille SATA-ohjaimille tai määrittää SATA-ohjaimet AHCI-tilaan.

RAID	Ottaa RAID:in käyttöön SATA-ohjaimelle.
AHCI	Määrittää SATA-ohjaimet AHCI-tilaan. Advanced Host Controller Interface (AHCI) on liitäntästandardi, joka mahdollistaa tallennusohjaimen ottamaan käyttöön edistyneitä Serial ATA -ominaisuuksia, kuten Native Command Queuing ja hot plug. (Oletus)

APU SATA Port Enable (M2F_32G Connector)
Ottaa CPU:hun integroidun SATA-ohjaimen käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Ottaa piirisarjaan integroidun SATA-ohjaimen käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
APU SATA Port 0 (M2F_32G Connector)
Näyttää liitetyn M.2 SATA -laitteen tiedot. Tiedot näkyvät vain, kun M.2 SATA -laite on asennettu.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Näyttää liitettyjen SATA-laitteiden tiedot.

^(Note)Tämä kohta on näkyvissä vain, kun asennat CPU:n, joka tukee tätä ominaisuutta.

Virta

Virta
AC BACK
Määrittää järjestelmän tilan, kun virta palautuu vaihtovirtahäviön jälkeen.

Muisti	Järjestelmä palaa viimeisimpään tunnettuun hereilläolotilaan, kun vaihtovirta palautuu.
Aina päällä	Järjestelmä käynnistetään, kun vaihtovirta palautuu.
Aina pois päältä	Järjestelmä pysyy pois päältä, kun vaihtovirta palautuu. (Oletus)

Virran kytkentä näppäimistöllä
Mahdollistaa järjestelmän käynnistämisen PS/2-näppäimistön herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1A +5VSB-johdossa.

Poistettu käytöstä	Poistaa tämän toiminnon käytöstä. (Oletus)
Salasana	Aseta 1–5 merkin salasana järjestelmän käynnistämiseksi.
Keyboard 98	Paina Windows 98 -näppäimistön POWER-painiketta käynnistääksesi järjestelmän.
Mikä tahansa näppäin	Paina mitä tahansa näppäintä käynnistääksesi järjestelmän.

Virran kytkentä salasana
Aseta salasana, kun Virran kytkentä näppäimistöllä on asetettu tilaan Salasana. Paina tällä kohdalla <Enter> ja aseta enintään 5 merkin salasana ja paina sitten <Enter> hyväksyäksesi. Käynnistä järjestelmä syöttämällä salasana ja painamalla <Enter>.
Huomautus: Voit peruuttaa salasanan painamalla tällä kohdalla <Enter>. Kun sinua pyydetään antamaan salasana, paina <Enter> uudelleen antamatta salasanaa tyhjentääksesi salasana-asetukset.
Virran kytkentä hiirellä
Mahdollistaa järjestelmän käynnistämisen PS/2-hiiren herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1A +5VSB-johdossa.

Poistettu käytöstä	Poistaa tämän toiminnon käytöstä. (Oletus)
Siirrä	Siirrä hiirtä käynnistääksesi järjestelmän.
Kaksoisnapsautus	Kaksoisnapsauta hiiren vasenta painiketta käynnistääksesi järjestelmän.

ErP
Määrittää, kuluttaako järjestelmä mahdollisimman vähän virtaa S5-tilassa (sammutettuna). Huomautus: Kun tämä kohde on asetettu tilaan Käytössä, seuraavat toiminnot eivät ole käytettävissä: Jatka hälytyksellä, PME-tapahtuman herätys, virran kytkentä hiirellä, virran kytkentä näppäimistöllä ja Wake on LAN.
Pehmeä virrankatkaisu PWR-BTTN:llä
Määrittää tavan sammuttaa tietokone MS-DOS-tilassa virtapainikkeella.

Välitön virrankatkaisu	Paina virtapainiketta, ja järjestelmä sammuu välittömästi. (Oletus)
Viive 4 sekuntia	Paina virtapainiketta ja pidä sitä painettuna 4 sekuntia sammuttaaksesi järjestelmän. Jos virtapainiketta painetaan alle 4 sekuntia, järjestelmä siirtyy valmiustilaan.

Jatka hälytyksellä
Määrittää, käynnistetäänkö järjestelmä haluttuna ajankohtana. (Oletus: Poistettu käytöstä) Jos käytössä, aseta päivämäärä ja aika seuraavasti:
Herätyspäivä: Käynnistä järjestelmä tiettyyn aikaan joka päivä tai tiettynä päivänä kuukaudessa.
Herätystunti/minuutti/sekunti: Aseta aika, jolloin järjestelmä käynnistetään automaattisesti.
Huomautus: Kun käytät tätä toimintoa, vältä riittämätöntä sammutusta käyttöjärjestelmästä tai vaihtovirran irrottamista, tai asetukset eivät välttämättä ole tehokkaita.
Wake on LAN
Ottaa käyttöön tai poistaa käytöstä Wake on LAN -toiminnon. (Oletus: Käytössä)
High Precision Event Timer
Ottaa käyttöön tai poistaa käytöstä High Precision Event Timer (HPET) -toiminnon käyttöjärjestelmässä. (Oletus: Käytössä)

Tallenna ja poistu

Tallenna ja poistu asetuksista
Paina tällä kohdalla <Enter> ja valitse Kyllä. Tämä tallentaa muutokset CMOS-muistiin ja poistuu BIOS-asetusohjelmasta. Valitse Ei tai paina <Esc> palataksesi BIOS-asetusten päävalikkoon.
Poistu tallentamatta
Paina tällä kohdalla <Enter> ja valitse Kyllä. Tämä poistuu BIOS-asetuksista tallentamatta BIOS-asetuksissa tehtyjä muutoksia CMOS-muistiin. Valitse Ei tai paina <Esc> palataksesi BIOS-asetusten päävalikkoon.
Lataa optimoidut oletusasetukset
Paina tällä kohdalla <Enter> ja valitse Kyllä ladataksesi optimaaliset BIOS-oletusasetukset. BIOS-oletusasetukset auttavat järjestelmää toimimaan optimaalisessa tilassa. Lataa aina optimoidut oletusasetukset BIOSin päivittämisen jälkeen tai CMOS-arvojen tyhjentämisen jälkeen.
Ohita käynnistys
Mahdollistaa laitteen valitsemisen välittömään käynnistykseen. Paina valitsemasi laitteen kohdalla <Enter> ja valitse Kyllä vahvistaaksesi. Järjestelmäsi käynnistyy automaattisesti uudelleen ja käynnistyy kyseiseltä laitteelta.
Tallenna profiilit
Tämän toiminnon avulla voit tallentaa nykyiset BIOS-asetukset profiiliin. Voit luoda jopa 8 profiilia ja tallentaa ne nimellä Asetusprofiili 1 ~ Asetusprofiili 8. Paina <Enter> suorittaaksesi. Voit myös valita Valitse tiedosto HDD/FDD/USB:ssä tallentaaksesi profiilin tallennuslaitteellesi.
Lataa profiilit
Jos järjestelmäsi muuttuu epävakaaksi ja olet ladannut BIOSin oletusasetukset, voit käyttää tätä toimintoa ladata BIOS-asetukset aiemmin luodusta profiilista ilman BIOS-asetusten uudelleen määrittämisen vaivaa. Valitse ensin ladattava profiili ja paina sitten <Enter> suorittaaksesi. Voit valita Valitse tiedosto HDD/FDD/USB:ssä tuodaksesi aiemmin luodun profiilin tallennuslaitteeltasi tai ladata BIOSin automaattisesti luoman profiilin, kuten palauttaa BIOS-asetukset viimeisiin asetuksiin, jotka toimivat oikein (viimeinen tunnettu hyvä tietue).

RAID-kokoonpanon määrittäminen

RAID-tasot

	RAID 0	RAID 1	RAID 10
Kiintolevyjen vähimmäismäärä	≥2	2	4
Levyjärjestelmän kapasiteetti	Kiintolevyjen lukumäärä * Pienimmän levyn koko	Pienimmän levyn koko	(Kiintolevyjen lukumäärä/2) * Pienimmän levyn koko
Vikasietoisuus	Ei	Kyllä	Kyllä

Ennen kuin aloitat, valmista seuraavat asiat:

Vähintään kaksi SATA-kiintolevyä tai M.2 SATA SSD -levyä. (Parhaan suorituskyvyn varmistamiseksi on suositeltavaa käyttää kahta kiintolevyä, joilla on sama malli ja kapasiteetti).
Windowsin asennuslevy.
Emolevyn ohjainlevy.
USB-muistitikku.

SATA-ohjaimien määrittäminen

Kiintolevyjen asentaminen
Asenna kiintolevyt/SSD-levyt emolevyn SATA/M.2-liittimiin. Liitä sitten virtalähteen virtaliittimet kiintolevyihin.

SATA-ohjaimen tilan määrittäminen BIOS-asetuksissa
Varmista, että määrität SATA-ohjaimen tilan oikein järjestelmän BIOS-asetuksissa.
Vaiheet:
1. Käynnistä tietokone ja paina <Delete> -näppäintä päästäksesi BIOS-asetuksiin POST-testin (Power-On Self-Test) aikana. Varmista piirisarjassa, että APU SATA Port Enable ja Chipset SATA Port Enable ovat käytössä. Aseta SATA Mode -tilaksi RAID. Tallenna sitten asetukset ja käynnistä tietokone uudelleen.
2. Jos haluat määrittää UEFI RAID:n, noudata kohdan "C-1" ohjeita. Jos haluat siirtyä vanhaan RAID ROM -levyyn, tallenna asetukset ja poistu BIOS-asetuksista. Katso lisätietoja kohdasta "C-2".

Tässä osiossa kuvatut BIOS-asetusvalikot saattavat poiketa emolevysi tarkista asetuksista. Näkemäsi todelliset BIOS-asetusvalikon vaihtoehdot riippuvat emolevystäsi ja BIOS-versiosta.

1. UEFI RAID -kokoonpano
  Vain Windows 10 64-bittinen versio tukee UEFI RAID -kokoonpanoa.
  Vaihe:
  1. Siirry BIOS-asetuksissa kohtaan BIOS ja aseta Windows 10 Features -ominaisuudeksi Windows 10 ja CSM Support -ominaisuudeksi Disabled. Tallenna muutokset ja poistu BIOS-asetuksista.
  2. Kun järjestelmä on käynnistynyt uudelleen, siirry uudelleen BIOS-asetuksiin. Siirry sitten Peripherals\RAIDXpert2 Configuration Utility -alivalikkoon.
  3. Paina RAIDXpert2 Configuration Utility -näytössä <Enter> -näppäintä Array Management -kohdassa päästäksesi Create Array -näyttöön. Valitse sitten RAID-taso. Tuettuja RAID-tasoja ovat RAID 0, RAID 1 ja RAID 10 (käytettävissä olevat valinnat riippuvat asennettujen kiintolevyjen määrästä). Seuraavaksi paina <Enter> -näppäintä Select Physical Disks -kohdassa päästäksesi Select Physical Disks -näyttöön.
  4. Valitse Select Physical Disks -näytössä RAID-levyjärjestelmään sisällytettävät kiintolevyt ja aseta niiden tilaksi Enabled. Seuraavaksi siirry alanuolinäppäimellä Apply Changes -kohtaan ja paina <Enter> -näppäintä. Palaa sitten edelliseen näyttöön ja aseta Array Size, Array Size Unit, Read Cache Policy ja Write Cache Policy.
  5. Kun olet asettanut kapasiteetin, siirry Create Array -kohtaan ja aloita painamalla <Enter> -näppäintä.
  6. Kun olet valmis, palaat Array Management -näyttöön. Under Manage Array Properties näet uuden RAID-voluumin ja tietoja RAID-tasosta, levynimestä, levyn kapasiteetista jne.
2. Vanhan RAID ROM -levyn määrittäminen
  Määritä RAID-levyjärjestelmä siirtymällä vanhaan RAID BIOS -asetusohjelmaan. Ohita tämä vaihe ja jatka Windows-käyttöjärjestelmän asennusta, jos kyseessä on muu kuin RAID-kokoonpano.
  Vaihe:

Kun POST-muistitesti alkaa ja ennen kuin käyttöjärjestelmä käynnistyy, etsi viesti, jossa lukee "Press <Ctrl-R> to Configure" (paina <Ctrl-R> määrittääksesi). Paina <Ctrl> + <R> -näppäimiä päästäksesi RAID BIOS -asetusohjelmaan.
Jos haluat luoda uuden levyn, paina <Enter> -näppäintä Create Array -vaihtoehdossa.
Valintapalkki siirtyy Disks-osioon näytön oikealla puolella. Valitse kiintolevyt, jotka sisällytetään RAID-levyjärjestelmään. Valitse kiintolevy ylä- tai alanuolinäppäimellä ja paina <Insert> -näppäintä. Valittu kiintolevy näkyy vihreänä. Jos haluat käyttää kaikkia kiintolevyjä, valitse kaikki yksinkertaisesti painamalla <A> -näppäintä. Paina sitten <Enter> -näppäintä, jolloin valintapalkki siirtyy User Input -osioon näytön vasemmassa alakulmassa.
Valitse ensin RAID-tila ja paina <Enter> -näppäintä. Käytettävissä olevat valinnat riippuvat asennettujen kiintolevyjen määrästä. Määritä sitten levyn koko noudattamalla näytön ohjeita. Voit valita All available space (kaikki käytettävissä oleva tila) -vaihtoehdon, jos haluat käyttää suurimman sallitun koon, tai säätää kokoa ylä- tai alanuolinäppäimellä ja painaa <Enter> -näppäintä.
Valitse välimuistitila. Vaihtoehtoja ovat Read/Write (luku/kirjoitus), Read Only (vain luku) ja None (ei mitään). Jatka sitten painamalla <Enter> -näppäintä.
Lopuksi näkyviin tulee viesti "Confirm Creation of Array" (vahvista levyn luominen). Vahvista painamalla <C> -näppäintä tai palaa edelliseen näyttöön painamalla <Esc> -näppäintä.
Kun olet valmis, näet uuden levyn päänäytössä. Jos haluat poistua RAID BIOS -apuohjelmasta, paina <Esc> -näppäintä ja vahvista sitten painamalla <C> -näppäintä.

SATA RAID/AHCI -ohjaimen ja käyttöjärjestelmän asentaminen
Kun BIOS-asetukset ovat oikein, voit asentaa käyttöjärjestelmän.

Käyttöjärjestelmän asentaminen
Koska joissakin käyttöjärjestelmissä on jo SATA RAID/AHCI -ohjain, sinun ei tarvitse asentaa erillistä RAID/AHCI -ohjainta Windowsin asennuksen aikana. Kun käyttöjärjestelmä on asennettu, suosittelemme, että asennat kaikki tarvittavat ohjaimet emolevyn ohjainlevyltä "Xpress Install" -toiminnon avulla järjestelmän suorituskyvyn ja yhteensopivuuden varmistamiseksi. Jos asennettava käyttöjärjestelmä edellyttää, että annat OS-asennuksen aikana lisäksi SATA RAID/AHCI -ohjaimen, katso alla olevat vaiheet:

Kopioi Hw10-kansio ohjainlevyn \Boot-kansiosta USB-muistitikulle.
Käynnistä Windowsin asennuslevyltä ja suorita tavalliset käyttöjärjestelmän asennusvaiheet. Kun näyttö, jossa pyydetään lataamaan ohjain, tulee näkyviin, valitse Browse (selaa).
Aseta USB-muistitikku paikalleen ja selaa sitten ohjaimen sijaintiin. Ohjaimen sijainti on seuraava: \Hw10\RAID\x64
Valitse ensin AMD-RAID Bottom Device ja lataa ohjain napsauttamalla Next (seuraava). Valitse sitten AMD-RAID Controller ja lataa ohjain napsauttamalla Next (seuraava). Jatka lopuksi käyttöjärjestelmän asennusta.

Lisätietoja RAID-kokoonpanon määrittämisestä on GIGABYTE:n verkkosivustolla.

Ohjainten asennus

Ennen ohjainten asentamista asenna ensin käyttöjärjestelmä. (Seuraavissa ohjeissa käytetään Windows 10 -käyttöjärjestelmää esimerkkinä.)
Kun olet asentanut käyttöjärjestelmän, aseta emolevyn ohjainlevy optiseen asemaan. Napsauta viestiä "Tap to choose what happens with this disc" (valitse napauttamalla, mitä tällä levyllä tapahtuu) näytön oikeassa yläkulmassa ja valitse "Run Run.exe" (suorita Run.exe). (Tai siirry kohtaan My Computer (oma tietokone), kaksoisnapsauta optista asemaa ja suorita Run.exe-ohjelma.)

"Xpress Install" skannaa järjestelmän automaattisesti ja listaa sitten kaikki asennettavat ohjaimet. Voit napsauttaa Xpress Install -painiketta, jolloin "Xpress Install" asentaa kaikki valitut ohjaimet. Tai napsauta nuolta kuvaketta asentaaksesi tarvitsemasi ohjaimet yksitellen.

Lisätietoja ohjelmistosta on GIGABYTE:n verkkosivustolla.

Lisätietoja ääniohjelmiston määrittämisestä on GIGABYTE:n verkkosivustolla.

Ota yhteyttä
GIGA-BYTE TECHNOLOGY CO., LTD.
Osoite: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
PUH: +886-2-8912-4000, FAKSI: +886-2-8912-4005
Tekninen ja ei-tekninen tuki (myynti/markkinointi): http://esupport.gigabyte.com
Verkkosivusto (englanniksi): http://www.gigabyte.com
Verkkosivusto (kiinaksi): http://www.gigabyte.tw

GIGABYTE eSupport
Jos haluat lähettää teknisen tai ei-teknisen (myynti/markkinointi) kysymyksen, siirry osoitteeseen: http://esupport.gigabyte.com

Emolevyn version tunnistaminen
Emolevyn versionumero näyttää tältä: "REV: X.X." Esimerkiksi "REV: 1.0" tarkoittaa, että emolevyn versio on 1.0. Tarkista emolevyn versio ennen emolevyn BIOSin, ohjainten päivittämistä tai teknisten tietojen etsimistä.
Esimerkki:

Lisätietoja tuotteesta on GIGABYTE:n verkkosivustolla.

Tekijänoikeus
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Kaikki oikeudet pidätetään. Tässä käyttöohjeessa mainitut tavaramerkit on laillisesti rekisteröity omistajilleen.
