GIGABYTE GA-A320MA-M.2 - Руководство по материнской плате

Содержание

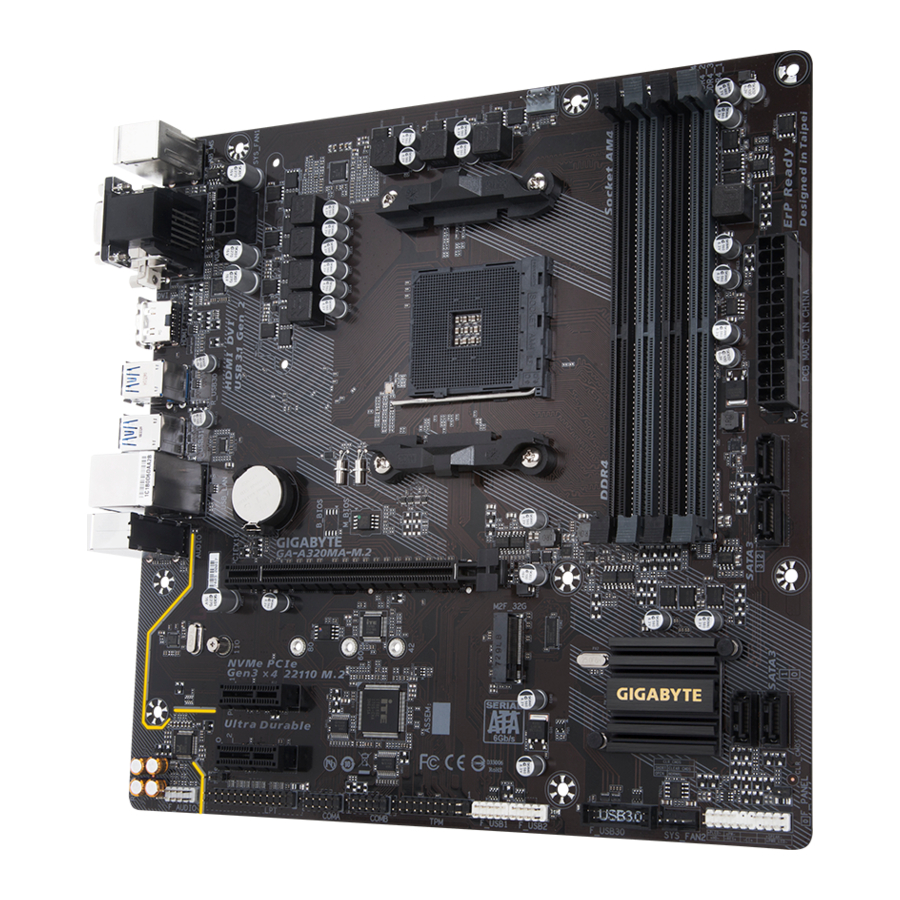

GA-A320MA-M.2: Расположение элементов на материнской плате

Расположение элементов на материнской плате

Комплект поставки

  • Материнская плата GA-A320MA-M.2
  • Диск с драйверами для материнской платы
  • Руководство пользователя
  • Два кабеля SATA
  • Задняя панель ввода/вывода

* Комплект поставки, указанный выше, предназначен только для справки, и фактические элементы зависят от полученной вами упаковки продукта.
Комплект поставки может быть изменен без предварительного уведомления.

Установка оборудования

Меры предосторожности при установке

Материнская плата содержит множество чувствительных электронных цепей и компонентов, которые могут быть повреждены в результате электростатического разряда (ESD). Перед установкой внимательно прочитайте руководство пользователя и выполните следующие действия:

  • Перед установкой убедитесь, что корпус подходит для материнской платы.
  • Перед установкой не снимайте и не повреждайте наклейку с серийным номером (S/N) материнской платы или гарантийную наклейку, предоставленную вашим дилером. Эти наклейки необходимы для подтверждения гарантии.
  • Всегда отключайте питание переменного тока, вынимая шнур питания из розетки, перед установкой или извлечением материнской платы или других аппаратных компонентов.
  • При подключении аппаратных компонентов к внутренним разъемам на материнской плате, убедитесь, что они подключены плотно и надежно.
  • При обращении с материнской платой избегайте касания каких-либо металлических выводов или разъемов.
  • Лучше всего надевать электростатический разрядный (ESD) браслет при обращении с электронными компонентами, такими как материнская плата, центральный процессор или память. Если у вас нет ESD-браслета, держите руки сухими и сначала прикоснитесь к металлическому предмету, чтобы устранить статическое электричество.
  • Перед установкой материнской платы поместите ее на антистатический коврик или в электростатический экранирующий контейнер.
  • Перед подключением или отключением кабеля питания от материнской платы убедитесь, что питание выключено.
  • Перед включением питания убедитесь, что напряжение питания установлено в соответствии с местным стандартом напряжения.
  • Перед использованием продукта убедитесь, что все кабели и разъемы питания вашего оборудования подключены.
  • Чтобы предотвратить повреждение материнской платы, не допускайте контакта винтов с цепями материнской платы или ее компонентами.
  • Убедитесь, что на материнской плате или внутри корпуса компьютера не осталось лишних винтов или металлических компонентов.
  • Не ставьте компьютерную систему на неровную поверхность.
  • Не размещайте компьютерную систему в условиях высокой температуры или влажности.
  • Включение питания компьютера во время процесса установки может привести к повреждению компонентов системы, а также к физическому вреду для пользователя.
  • Если вы не уверены в каких-либо этапах установки или у вас возникла проблема, связанная с использованием продукта, обратитесь к сертифицированному компьютерному специалисту.
  • Если вы используете адаптер, удлинитель или сетевой фильтр, обязательно ознакомьтесь с инструкциями по установке и/или заземлению.

Технические характеристики продукта

CPU
  • Разъем AM4:
    • Процессор AMD Ryzen ™
    • Процессоры AMD A-series/Athlon ™ 7-го поколения (последний список поддерживаемых процессоров см. на веб-сайте GIGABYTE).
Чипсет
  • AMD A320
Память
  • 4 разъема DDR4 DIMM с поддержкой до 64 ГБ системной памяти
  • Двухканальная архитектура памяти
  • Поддержка модулей памяти DDR4 2667 (Примечание) /2400/2133 МГц
  • Поддержка модулей памяти ECC Un-buffered DIMM 1Rx8/2Rx8 (работа в режиме non-ECC)
  • Поддержка модулей памяти non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Поддержка модулей памяти Extreme Memory Profile (XMP) (последнюю информацию о поддерживаемых скоростях и модулях памяти см. на веб-сайте GIGABYTE).
Встроенная графика
  • Встроенный графический процессор:
    • 1 порт D-Sub, поддерживающий максимальное разрешение 1920x1200 при 60 Гц
    • 1 порт DVI-D, поддерживающий максимальное разрешение 1920x1200 при 60 Гц
      * Порт DVI-D не поддерживает подключение D-Sub через адаптер.
    • 1 порт HDMI, поддерживающий максимальное разрешение 4096x2160 при 24 Гц
      * Поддержка версии HDMI 1.4.
  • Поддержка до 3 дисплеев одновременно
  • Максимальный объем общей памяти 2 ГБ
Аудио
  • Кодек Realtek ® ALC887
  • Аудио высокой четкости
  • 2/4/5.1/7.1-канальный
    * Чтобы настроить 7.1-канальный звук, необходимо использовать аудиомодуль HD на передней панели и включить многоканальный звук через аудиодрайвер.
  • Поддержка S/PDIF Out
LAN
  • Сетевой чип Realtek ® GbE LAN (10/100/1000 Мбит)
Слоты расширения
  • 1 разъем PCI Express x16, работающий в режиме x16 (PCIEX16) (Примечание)
    (Разъем PCIEX16 соответствует стандарту PCI Express 3.0.)
  • 2 разъема PCI Express x1 (Разъемы PCIEX1 соответствуют стандарту PCI Express 2.0.)
Интерфейс хранения данных
  • 1 разъем M.2 (Socket 3, M key, type 2242/2260/2280/22110 SATA и PCIe x4 (Примечание) /x2 SSD support)
  • 4 разъема SATA 6Gb/s
  • Поддержка RAID 0, RAID 1 и RAID 10
USB
  • Чипсет:
    • 1 порт USB 3.1 Gen 2 Type-A (красный) на задней панели
    • 2 порта USB 3.1 Gen 1 (доступны через внутренний разъем USB)
    • 6 портов USB 2.0/1.1 (2 порта на задней панели, 4 порта доступны через внутренние разъемы USB)
  • CPU:
    • 3 порта USB 3.1 Gen 1 на задней панели
Внутренние разъемы
  • 1 x 24-контактный разъем основного питания ATX
  • 1 x 8-контактный разъем питания ATX 12V
  • 1 x разъем M.2 Socket 3
  • 4 разъема SATA 6Gb/s
  • 1 x разъем вентилятора ЦП
  • 2 x разъема для системных вентиляторов
  • 1 x разъем передней панели
  • 1 x разъем аудио на передней панели
  • 1 x разъем S/PDIF Out
  • 1 x разъем USB 3.1 Gen 1
  • 2 разъема USB 2.0/1.1
  • 1 x разъем Trusted Platform Module (TPM)
  • 2 разъема последовательного порта
  • 1 разъем параллельного порта
  • 1 перемычка для сброса настроек CMOS
Разъемы на задней панели
  • 1 x порт PS/2 для мыши
  • 1 x порт PS/2 для клавиатуры
  • 1 x порт D-Sub
  • 1 x порт DVI-D
  • 1 x порт HDMI
  • 1 x порт USB 3.1 Gen 2 Type-A (красный)
  • 3 x порта USB 3.1 Gen 1
  • 2 порта USB 2.0/1.1
  • 1 x порт RJ-45
  • 3 x аудиоразъема (Line In, Line Out, Mic In)
I/O Controller
  • iTE ® I/O Controller Chip
Аппаратный мониторинг
  • Определение напряжения
  • Определение температуры
  • Определение скорости вращения вентилятора
  • Предупреждение о перегреве
  • Предупреждение о неисправности вентилятора
  • Управление скоростью вращения вентилятора
    * Поддержка функции управления скоростью вращения вентилятора зависит от установленного вентилятора.
BIOS
  • 1 x 128 Mbit flash
  • Использование лицензированной AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Уникальные особенности
  • Поддержка APP Center
    * Доступные приложения в APP Center могут различаться в зависимости от модели материнской платы. Поддерживаемые функции каждого приложения также могут различаться в зависимости от спецификаций материнской платы.
    • @BIOS
    • 3D OSD
    • AutoGreen
    • Ambient LED
    • BIOS Setup
    • Cloud Station
    • Color Temperature
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • System Information Viewer
    • USB Blocker
    • V-Tuner
  • Поддержка Q-Flash
  • Поддержка Xpress Install
Комплектное программное обеспечение
  • Norton ® Internet Security (OEM-версия)
  • cFosSpeed
Операционная система
  • Поддержка Windows 10 64-bit
  • Поддержка Windows 7 64-bit
    * Пожалуйста, скачайте "Windows USB Installation Tool" с сайта GIGABYTE и установите его перед установкой Windows 7.
Форм-фактор
  • Форм-фактор Micro ATX; 24,4 см x 24,4 см

(Примечание) Фактическая поддержка может отличаться в зависимости от ЦП.

* GIGABYTE оставляет за собой право вносить любые изменения в спецификации продукта и информацию, относящуюся к продукту, без предварительного уведомления.

Пожалуйста, посетите веб-сайт GIGABYTE, чтобы получить списки поддерживаемых процессоров, модулей памяти, твердотельных накопителей и устройств M.2.
Щелкните, чтобы перейти к списку поддержки

Пожалуйста, посетите страницу Support\Utility List на веб-сайте GIGABYTE, чтобы загрузить последнюю версию приложений.
Нажмите, чтобы перейти к списку утилит

Установка CPU

ВниманиеПрочтите следующие рекомендации перед началом установки CPU:

  • Убедитесь, что материнская плата поддерживает CPU. (Посетите веб-сайт GIGABYTE, чтобы получить самый последний список поддерживаемых CPU.)
  • Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой CPU, чтобы предотвратить повреждение оборудования.
  • Найдите первый контакт CPU. CPU нельзя вставить, если он ориентирован неправильно.
  • Нанесите ровный и тонкий слой термопасты на поверхность CPU.
  • Не включайте компьютер, если не установлен кулер CPU, в противном случае может произойти перегрев и повреждение CPU.
  • Установите частоту хоста CPU в соответствии со спецификациями CPU. Не рекомендуется, чтобы частота системной шины устанавливалась за пределами спецификаций оборудования, поскольку она не соответствует стандартным требованиям для периферийных устройств. Если вы хотите установить частоту, превышающую стандартные спецификации, делайте это в соответствии со спецификациями вашего оборудования, включая CPU, видеокарту, память, жесткий диск и т. д.

Установка CPU
Найдите первый контакт (обозначенный маленьким треугольником) разъема CPU и CPU.
Установка CPU

Установка памяти

ВниманиеПрочтите следующие рекомендации перед началом установки памяти:

  • Убедитесь, что материнская плата поддерживает память. Рекомендуется использовать память одинаковой емкости, марки, скорости и с одинаковыми чипами. (Посетите веб-сайт GIGABYTE, чтобы получить самый последний список поддерживаемых скоростей памяти и модулей памяти.)
  • Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой памяти, чтобы предотвратить повреждение оборудования.
  • Модули памяти имеют надежную конструкцию. Модуль памяти можно установить только в одном направлении. Если вам не удается вставить память, смените направление.

Конфигурация двухканальной памяти
Эта материнская плата предоставляет четыре разъема для памяти и поддерживает технологию Dual Channel. После установки памяти BIOS автоматически определит спецификации и емкость памяти. Включение режима двухканальной памяти удвоит исходную пропускную способность памяти. Четыре разъема для памяти разделены на два канала, и каждый канал имеет два разъема для памяти, как показано ниже:
Канал A: DDR4_2, DDR4_4
Канал B: DDR4_1, DDR4_3
Посетите веб-сайт GIGABYTE для получения подробной информации об установке оборудования.

Таблица конфигураций двухканальной памяти:

DDR4_4 DDR4_2 DDR4_3 DDR4_1
2 модуля - - DS/SS - - DS/SS
DS/SS - - DS/SS - -
4 модуля DS/SS DS/SS DS/SS DS/SS

(SS=односторонний, DS=двусторонний, "- -"=нет памяти)

Из-за ограничений CPU, прочтите следующие рекомендации перед установкой памяти в режиме Dual Channel.

  1. Режим Dual Channel не может быть включен, если установлен только один модуль памяти.
  2. При включении режима Dual Channel с двумя или четырьмя модулями памяти рекомендуется использовать память одинаковой емкости, марки, скорости и с одинаковыми чипами и устанавливать ее в разъемы одного цвета. Для оптимальной производительности при включении режима Dual Channel с двумя модулями памяти мы рекомендуем устанавливать их в разъемы DDR4_1 и DDR4_2.

Установка карты расширения

ВниманиеПрочтите следующие рекомендации перед началом установки карты расширения:

  • Убедитесь, что материнская плата поддерживает карту расширения. Внимательно прочитайте руководство, которое шло с вашей картой расширения.
  • Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой карты расширения, чтобы предотвратить повреждение оборудования.

Разъемы задней панели

Разъемы задней панели

  1. Порт клавиатуры PS/2 и мыши PS/2
    Используйте верхний порт (зеленый) для подключения мыши PS/2, а нижний порт (фиолетовый) для подключения клавиатуры PS/2.
  2. Порт D-Sub
    Порт D-Sub поддерживает 15-контактный разъем D-Sub и поддерживает максимальное разрешение 1920x1200 при 60 Гц (фактически поддерживаемые разрешения зависят от используемого монитора). Подключите монитор, поддерживающий подключение D-Sub, к этому порту.
  3. Порт DVI-D (Примечание)
    Порт DVI-D соответствует спецификации DVI-D и поддерживает максимальное разрешение 1920x1200 при 60 Гц (фактически поддерживаемые разрешения зависят от используемого монитора). Подключите монитор, поддерживающий подключение DVI-D, к этому порту.
  4. Порт HDMI

    Порт HDMI соответствует требованиям HDCP и поддерживает форматы Dolby TrueHD и DTS HD Master Audio. Он также поддерживает 8-канальный вывод звука LPCM до 192 кГц/24 бит. Вы можете использовать этот порт для подключения монитора с поддержкой HDMI. Максимальное поддерживаемое разрешение составляет 4096x2160 при 24 Гц, но фактически поддерживаемые разрешения зависят от используемого монитора.
  • После установки устройства HDMI обязательно установите устройство воспроизведения звука по умолчанию на HDMI. (Название элемента может отличаться в зависимости от вашей операционной системы.)
  • Чтобы настроить конфигурацию с тремя дисплеями, сначала необходимо установить драйверы материнской платы в операционной системе.
  1. Порт USB 3.1 Gen 1
    Порт USB 3.1 Gen 1 поддерживает спецификацию USB 3.1 Gen 1 и совместим со спецификацией USB 2.0. Используйте этот порт для устройств USB.
  2. Порт USB 3.1 Gen 2 Type-A (красный)
    Порт USB 3.1 Gen 2 Type-A поддерживает спецификацию USB 3.1 Gen 2 и совместим со спецификациями USB 3.1 Gen 1 и USB 2.0. Используйте этот порт для устройств USB.
  3. Порт RJ-45 LAN
    Порт Gigabit Ethernet LAN обеспечивает подключение к Интернету со скоростью передачи данных до 1 Гбит/с. Ниже описаны состояния светодиодов порта LAN.

    Светодиод подключения/скорости:

    Состояние Описание
    Оранжевый Скорость передачи данных 1 Гбит/с
    Зеленый Скорость передачи данных 100 Мбит/с
    Выкл. Скорость передачи данных 10 Мбит/с

    Светодиод активности:

    Состояние Описание
    Мигает Происходит передача или прием данных
    Выкл. Передача или прием данных не происходит
  4. Порт USB 2.0/1.1
    Порт USB поддерживает спецификацию USB 2.0/1.1. Используйте этот порт для устройств USB.
  5. Линейный вход (синий)
    Гнездо линейного входа. Используйте это аудиоразъем для устройств линейного входа, таких как оптический привод, Walkman и т. д.
  6. Линейный выход (зеленый)
    Гнездо линейного выхода. Используйте этот аудиоразъем для наушников или 2-канального динамика. Этот разъем можно использовать для подключения передних динамиков в 4/5.1/7.1-канальной аудиоконфигурации.
  7. Микрофонный вход (розовый)
    Гнездо микрофонного входа.

Чтобы настроить 7.1-канальный звук, необходимо использовать аудиомодуль HD на передней панели и включить многоканальную аудиофункцию через аудиодрайвер. Посетите веб-сайт GIGABYTE для получения дополнительной информации о программном обеспечении.

Внимание

  • При отсоединении кабеля, подключенного к разъему на задней панели, сначала отсоедините кабель от своего устройства, а затем от материнской платы.
  • При отсоединении кабеля вытащите его прямо из разъема. Не раскачивайте его из стороны в сторону, чтобы предотвратить короткое замыкание внутри разъема кабеля.

(Примечание) Порт DVI-D не поддерживает подключение D-Sub через адаптер.

Внутренние разъемы

Внутренние разъемы

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/SYS_FAN2
  5. SATA3 0/1/2/3
  6. M2F_32G
  7. SPDIF_O
  8. F_PANEL
  1. F_AUDIO
  2. COMA/COMB
  3. LPT
  4. F_USB30
  5. F_USB1/F_USB2
  6. TPM
  7. BAT
  8. CLR_CMOS

ВниманиеПрочтите следующие указания перед подключением внешних устройств:

  • Сначала убедитесь, что ваши устройства совместимы с разъемами, к которым вы хотите подключиться.
  • Перед установкой устройств обязательно выключите устройства и компьютер. Отсоедините шнур питания от розетки, чтобы предотвратить повреждение устройств.
  • После установки устройства и перед включением компьютера убедитесь, что кабель устройства надежно прикреплен к разъему на материнской плате.

1/2) ATX_12V/ATX (2x4 12V Разъем питания и 2x12 Основной разъем питания)
С помощью разъема питания блок питания может обеспечить достаточно стабильное питание для всех компонентов на материнской плате. Перед подключением разъема питания сначала убедитесь, что блок питания выключен и все устройства правильно установлены. Разъем питания имеет надежную конструкцию. Подключите кабель питания к разъему питания в правильной ориентации. Разъем питания 12 В в основном обеспечивает питание ЦП. Если разъем питания 12 В не подключен, компьютер не запустится.

Чтобы удовлетворить требованиям расширения, рекомендуется использовать блок питания, который может выдерживать высокое энергопотребление (500 Вт или больше). Если используется блок питания, который не обеспечивает необходимую мощность, это может привести к нестабильной или незагружаемой системе.

Номер контакта Определение Номер контакта Определение
1 GND (Только для 2x4-контактного 12 В) 5 +12 В (Только для 2x4-контактного 12 В)
2 GND (Только для 2x4-контактного 12 В) 6 +12 В (Только для 2x4-контактного 12 В)
3 GND 7 +12 В
4 GND 8 +12 В

Номер контакта Определение Номер контакта Определение Определение
1 3,3 В 13 3,3 В
2 3,3 В 14 -12 В
3 GND 15 GND
4 +5 В 16 PS_ON (мягкое включение/выключение)
5 GND 17 GND
6 +5 В 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand by +5 В) 21 +5 В
10 +12 В 22 +5 В
11 +12 В (Только для 2x12-контактного ATX) 23 +5 В (Только для 2x12-контактного ATX)
12 3,3 В (Только для 2x12-контактного ATX) 24 GND (Только для 2x12-контактного ATX)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Разъемы вентилятора)
Все разъемы вентилятора на этой материнской плате являются 4-контактными. Большинство разъемов вентилятора имеют надежную конструкцию для вставки. При подключении кабеля вентилятора обязательно подключайте его в правильной ориентации (черный провод разъема — это провод заземления). Функция управления скоростью требует использования вентилятора с конструкцией управления скоростью вращения вентилятора. Для оптимального рассеивания тепла рекомендуется установить системный вентилятор внутри корпуса.
CPU_FAN/SYS_FAN1/SYS_FAN2 (Разъемы вентилятора)

Номер контакта Определение
1 GND
2 Управление скоростью напряжением
3 Датчик
4 Управление скоростью PWM

Внимание

  • Обязательно подключайте кабели вентилятора к разъемам вентилятора, чтобы предотвратить перегрев вашего ЦП и системы. Перегрев может привести к повреждению ЦП или зависанию системы.
  • Эти разъемы вентилятора не являются блоками перемычек конфигурации. Не устанавливайте перемычку на разъемы.
  1. SATA3 0/1/2/3 (Разъемы SATA 6Gb/s)
    Разъемы SATA соответствуют стандарту SATA 6Gb/s и совместимы со стандартом SATA 3Gb/s и SATA 1,5Gb/s. Каждый разъем SATA поддерживает одно устройство SATA. Разъемы SATA поддерживают RAID 0, RAID 1 и RAID 10. Обратитесь к главе «Настройка набора RAID» для получения инструкций по настройке массива RAID.
    SATA3 0/1/2/3 (Разъемы SATA 6Gb/s)
    Номер контакта Определение
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  1. M2F_32G (Разъем M.2 Socket 3)
    Разъем M.2 поддерживает твердотельные накопители M.2 SATA и твердотельные накопители M.2 PCIe и поддерживает конфигурацию SATA RAID. Обратите внимание, что твердотельный накопитель M.2 PCIe нельзя использовать для создания массива RAID. Обратитесь к главе «Настройка набора RAID» для получения инструкций по настройке массива RAID.
    M2F_32G (Разъем M.2 Socket 3)
    Выполните следующие действия, чтобы правильно установить твердотельный накопитель M.2 в разъем M.2.
    1. С помощью отвертки отвинтите винт и гайку с материнской платы. Найдите подходящее монтажное отверстие для устанавливаемого твердотельного накопителя M.2, а затем сначала прикрутите гайку.
    2. Вставьте твердотельный накопитель M.2 в разъем под углом.
    3. Нажмите на твердотельный накопитель M.2 вниз и закрепите его винтом.

      Выберите подходящее отверстие для устанавливаемого твердотельного накопителя M.2 и снова закрепите винт и гайку.
  1. SPDIF_O (Разъем S/PDIF Out)
    Этот разъем поддерживает цифровой выход S/PDIF и подключает цифровой аудиокабель S/PDIF (предоставляется картами расширения) для цифрового аудиовыхода с вашей материнской платы на определенные карты расширения, такие как видеокарты и звуковые карты. Например, некоторым видеокартам может потребоваться использование цифрового аудиокабеля S/PDIF для цифрового аудиовыхода с вашей материнской платы на вашу видеокарту, если вы хотите подключить дисплей HDMI к видеокарте и одновременно иметь цифровой аудиовыход с дисплея HDMI. Для получения информации о подключении цифрового аудиокабеля S/PDIF внимательно прочитайте руководство к вашей карте расширения.
    Номер контакта Определение
    1 SPDIFO
    2 GND
  1. F_PANEL (Разъем передней панели)
    Подключите к этому разъему переключатель питания, переключатель сброса, динамик, переключатель/датчик вторжения в корпус и индикатор состояния системы на корпусе в соответствии с приведенными ниже назначениями контактов. Обратите внимание на положительные и отрицательные контакты перед подключением кабелей.
    • PLED/PWR_LED (Индикатор питания):
      Статус системы Светодиод
      S0 Вкл.
      S3/S4/S5 Выкл.

      Подключается к индикатору состояния питания на передней панели корпуса. Светодиод горит, когда система работает. Светодиод не горит, когда система находится в состоянии сна S3/S4 или выключена (S5). S S

    • PW (Выключатель питания):
      Подключается к выключателю питания на передней панели корпуса. Вы можете настроить способ выключения системы с помощью выключателя питания (см. главу "BIOS Setup", "Power" для получения дополнительной информации).
    • SPEAK (Динамик): Подключается к динамику на передней панели корпуса. Система сообщает о состоянии запуска системы, издавая звуковой сигнал. Один короткий звуковой сигнал будет слышен, если при запуске системы не обнаружено никаких проблем.
    • HD (Светодиод активности жесткого диска): Подключается к светодиоду активности жесткого диска на передней панели корпуса. Светодиод горит, когда жесткий диск считывает или записывает данные.
    • RES (Кнопка сброса): Подключается к кнопке сброса на передней панели корпуса. Нажмите кнопку сброса, чтобы перезагрузить компьютер, если он завис и не выполняет обычную перезагрузку.
    • CI (Разъем датчика вскрытия корпуса): Подключается к переключателю/датчику вскрытия корпуса на корпусе, который может определить, была ли снята крышка корпуса. Для этой функции требуется корпус с переключателем/датчиком вскрытия корпуса.
    • NC: Нет подключения.

      Конструкция передней панели может отличаться в зависимости от корпуса. Модуль передней панели в основном состоит из выключателя питания, кнопки сброса, светодиода питания, светодиода активности жесткого диска, динамика и т. д. При подключении модуля передней панели корпуса к этому разъему убедитесь, что назначение проводов и назначение контактов совпадают правильно.
  1. F_AUDIO (Разъем аудио на передней панели)
    Разъем аудио на передней панели поддерживает Intel High Definition Audio (HD). Вы можете подключить аудиомодуль передней панели корпуса к этому разъему. Убедитесь, что назначение проводов разъема модуля соответствует назначению контактов разъема материнской платы. Неправильное соединение разъема модуля и разъема материнской платы приведет к тому, что устройство не будет работать или даже повредит его.
    Номер контакта Определение
    1 MIC2_L
    2 GND
    3 MIC2_R
    4 NC
    5 LINE2_R
    6 Sense
    7 FAUDIO_JD
    8 Нет контакта
    9 LINE2_L
    10 Sense


    Некоторые корпуса поставляются с аудиомодулем передней панели, у которого на каждом проводе имеются отдельные разъемы, а не один штекер. Для получения информации о подключении аудиомодуля передней панели с другим назначением проводов обратитесь к производителю корпуса.
  1. COMA/COMB (Разъемы последовательного порта)
    Разъем COM может обеспечить один последовательный порт через дополнительный кабель COM-порта. Для приобретения дополнительного кабеля COM-порта обратитесь к местному дилеру.
    Номер контакта Определение Номер контакта Определение
    1 NDCD- 6 NDSR-
    2 NSIN 7 NRTS-
    3 NSOUT 8 NCTS-
    4 NDTR- 9 NRI-
    5 GND 10 Нет контакта
  1. LPT (Разъем параллельного порта)
    Разъем LPT может обеспечить один параллельный порт через дополнительный кабель LPT-порта. Для приобретения дополнительного кабеля LPT-порта обратитесь к местному дилеру.
    Номер контакта Определение Номер контакта Определение Номер контакта Определение
    1 STB- 10 GND 19 ACK-
    2 AFD- 11 PD4 20 GND
    3 PD0 12 GND 21 BUSY
    4 ERR- 13 PD5 22 GND
    5 PD1 14 GND 23 PE
    6 INIT- 15 PD6 24 Нет контакта
    7 PD2 16 GND 25 SLCT
    8 SLIN- 17 PD7 26 GND
    9 PD3 18 GND
  1. F_USB30 (Разъем USB 3.1 Gen 1)
    Разъем соответствует спецификациям USB 3.1 Gen 1 и USB 2.0 и может обеспечить два порта USB. Для приобретения дополнительной 3,5-дюймовой передней панели, обеспечивающей два порта USB 3.1 Gen 1, обратитесь к местному дилеру.
    Номер контакта Определение Номер контакта Определение
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND
    7 GND 17 SSRX2+
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 Нет контакта
  1. F_USB1/F_USB2 (Разъемы USB 2.0/1.1)
    Разъемы соответствуют спецификациям USB 2.0/1.1. Каждый разъем USB может обеспечить два порта USB через дополнительную планку USB. Для приобретения дополнительной планки USB обратитесь к местному дилеру.
    Номер контакта Определение Номер контакта Определение
    1 Питание (5 В) 6 USB DY+
    2 Питание (5 В) 7 GND
    3 USB DX- 8 GND S
    4 USB DY- 9 Нет контакта
    5 USB DX+ 10 NC

    Внимание

    • Не подключайте кабель кронштейна IEEE 1394 (2x5-контактный) к разъему USB 2.0/1.1.
    • Перед установкой USB-кронштейна обязательно выключите компьютер и отсоедините шнур питания от розетки, чтобы не повредить USB-кронштейн.
  1. TPM (разъем модуля доверительной платформы)
    Вы можете подключить модуль доверительной платформы (TPM) к этому разъему.
    Номер контакта Определение Номер контакта Определение
    1 LCLK 11 LAD0
    2 GND 12 GND
    3 LFRAME 13 NC
    4 Нет контакта 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. BAT (батарея)
    Батарея обеспечивает питание для сохранения значений (таких как конфигурации BIOS, информация о дате и времени) в CMOS, когда компьютер выключен. Замените батарею, когда напряжение батареи упадет до низкого уровня, иначе значения CMOS могут быть неточными или могут быть потеряны.
    Вы можете очистить значения CMOS, удалив батарею:
    1. Выключите компьютер и отсоедините шнур питания.
    2. Аккуратно извлеките батарею из держателя батареи и подождите одну минуту. (Или используйте металлический предмет, например отвертку, чтобы коснуться положительного и отрицательного контактов держателя батареи, замкнув их на 5 секунд.)
    3. Замените батарею.
    4. Подключите шнур питания и перезагрузите компьютер.
      Внимание
  • Всегда выключайте компьютер и отсоединяйте шнур питания перед заменой батареи.
  • Замените батарею на эквивалентную. Повреждение ваших устройств может произойти, если батарея будет заменена на неподходящую модель.
  • Обратитесь в место покупки или к местному дилеру, если вы не можете заменить батарею самостоятельно или не уверены в модели батареи.
  • При установке батареи обратите внимание на ориентацию положительной (+) и отрицательной (-) сторон батареи (положительная сторона должна быть обращена вверх).
  • Использованные батареи необходимо утилизировать в соответствии с местными экологическими нормами.
  1. CLR_CMOS (перемычка сброса CMOS)
    Используйте эту перемычку, чтобы очистить конфигурацию BIOS и сбросить значения CMOS до заводских настроек. Чтобы очистить значения CMOS, используйте металлический предмет, например отвертку, чтобы коснуться двух контактов на несколько секунд.
    Open: Normal (Открыто: Нормально)
    Short: Clear CMOS Values (Замкнуто: Очистить значения CMOS)

    Внимание

    • Всегда выключайте компьютер и отсоединяйте шнур питания от розетки перед очисткой значений CMOS.
    • После перезагрузки системы перейдите в BIOS Setup, чтобы загрузить заводские настройки (выберите Load Optimized Defaults (Загрузить оптимизированные значения по умолчанию)) или вручную настройте параметры BIOS (см. главу "BIOS Setup" для конфигураций BIOS).

Настройка BIOS

BIOS (Basic Input and Output System, базовая система ввода-вывода) записывает параметры оборудования системы в CMOS на материнской плате. Ее основные функции включают проведение самотестирования при включении питания (POST) во время запуска системы, сохранение системных параметров и загрузку операционной системы и т. д. BIOS включает программу BIOS Setup, которая позволяет пользователю изменять основные параметры конфигурации системы или активировать определенные функции системы. Когда питание выключено, батарея на материнской плате обеспечивает необходимое питание для CMOS, чтобы сохранить значения конфигурации в CMOS. Чтобы получить доступ к программе BIOS Setup, нажмите клавишу <Delete> во время POST при включении питания. Чтобы обновить BIOS, используйте утилиту GIGABYTE Q-Flash или @BIOS.

  • Q-Flash позволяет пользователю быстро и легко обновить или создать резервную копию BIOS без входа в операционную систему.
  • @BIOS — это утилита для Windows, которая ищет и загружает последнюю версию BIOS из Интернета и обновляет BIOS.

Предупреждение

  • Поскольку перепрошивка BIOS потенциально рискованна, если у вас нет проблем с текущей версией BIOS, рекомендуется не перепрошивать BIOS. Если вы все же решили перепрошить BIOS, делайте это с осторожностью. Неправильная перепрошивка BIOS может привести к неисправности системы.
  • Рекомендуется не изменять настройки по умолчанию (если вам это не нужно), чтобы предотвратить нестабильность системы или другие неожиданные результаты. Неправильное изменение настроек может привести к невозможности загрузки системы. В этом случае попробуйте очистить значения CMOS и сбросить плату до значений по умолчанию. (Обратитесь к разделу «Load Optimized Defaults» (Загрузка оптимальных настроек по умолчанию) в этой главе или к информации о перемычке батареи/очистки CMOS, чтобы узнать, как очистить значения CMOS.)

Заставка при запуске

При загрузке компьютера появится следующая заставка с логотипом.
(Пример версии BIOS: F1a)
Заставка при запуске
Существует два разных режима BIOS, как показано ниже, и вы можете использовать клавишу <F2> для переключения между этими двумя режимами. Классический режим настройки предоставляет подробные настройки BIOS. Вы можете нажимать клавиши со стрелками на клавиатуре для перемещения между элементами и нажимать <Enter> для подтверждения или входа в подменю. Или вы можете использовать мышь, чтобы выбрать нужный элемент. Easy Mode (Простой режим) позволяет пользователям быстро просматривать текущую информацию о системе или вносить корректировки для достижения оптимальной производительности. В Easy Mode (Простой режим) вы можете использовать мышь для перемещения по элементам конфигурации.

  • Если система работает нестабильно, выберите пункт Load Optimized Defaults (Загрузить оптимальные настройки по умолчанию), чтобы установить для системы значения по умолчанию.
  • Описанные в этой главе меню настройки BIOS приведены только для справки и могут отличаться в зависимости от версии BIOS.

M.I.T.

M.I.T.
вниманиеСтабильность работы системы с выбранными вами настройками разгона/повышенного напряжения зависит от общей конфигурации системы. Неправильный разгон/повышенное напряжение может привести к повреждению ЦП, чипсета или памяти и сократить срок службы этих компонентов. Эта страница предназначена только для опытных пользователей, и мы рекомендуем не изменять настройки по умолчанию, чтобы предотвратить нестабильность системы или другие неожиданные результаты. (Неправильное изменение настроек может привести к невозможности загрузки системы. В этом случае очистите значения CMOS и сбросьте плату до значений по умолчанию.)

  • Расширенные настройки частоты
    Значение тактовой частоты хоста
    Отображает текущую рабочую частоту тактового генератора хоста.
    Множитель частоты ЦП
    Позволяет изменять коэффициент тактовой частоты установленного ЦП. Регулируемый диапазон зависит от установленного ЦП.
    Частота ЦП
    Отображает текущую рабочую частоту ЦП.
  • Расширенные настройки ядра ЦП
    Множитель частоты ЦП, частота ЦП
    Приведенные выше настройки синхронны с настройками тех же элементов в меню "Расширенные настройки частоты".
    Core Performance Boost (Примечание)
    Позволяет определить, следует ли включать технологию Core Performance Boost (CPB), технологию повышения производительности ЦП. (По умолчанию: Авто)
    Коэффициент Core Performance Boost (Примечание)
    Позволяет изменять коэффициент для CPB. Регулируемый диапазон зависит от установленного ЦП. (По умолчанию: Авто)
    Turbo Performance Boost Ratio (Примечание)
    Позволяет определить, следует ли повышать производительность ЦП. (По умолчанию: Отключено)
    Функция AMD Cool&Quiet
    Включено Позволяет драйверу AMD Cool'n'Quiet динамически регулировать тактовую частоту ЦП и VID для снижения тепловыделения от компьютера и его энергопотребления. (По умолчанию)
    Отключено Отключает эту функцию.

    Режим SVM
    Виртуализация, расширенная с помощью технологии виртуализации, позволит платформе запускать несколько операционных систем и приложений в независимых разделах. Благодаря виртуализации одна компьютерная система может функционировать как несколько виртуальных систем. (По умолчанию: Отключено)
    Режим C6 (Примечание 1)
    Позволяет определить, следует ли разрешить ЦП переходить в режим C6 в состоянии останова системы. Если этот параметр включен, частота ядра ЦП будет снижена во время состояния останова системы для снижения энергопотребления. Состояние C6 является более продвинутым состоянием энергосбережения, чем C1. (По умолчанию: Включено)
    Global C-state Control (Примечание 1)
    Позволяет определить, следует ли разрешить ЦП переходить в состояния C. Если этот параметр включен, частота ядра ЦП будет снижена во время состояния останова системы для снижения энергопотребления. (По умолчанию: Включено)
    Режим SMT (Примечание 1)
    Позволяет включать или отключать технологию одновременной многопоточности ЦП. Эта функция работает только для операционных систем, поддерживающих многопроцессорный режим. Auto позволяет BIOS автоматически настраивать этот параметр. (По умолчанию: Авто)
    Downcore Control (Примечание 1)
    Позволяет выбрать количество ядер ЦП для включения (количество ядер ЦП может различаться в зависимости от ЦП). Auto позволяет BIOS автоматически настраивать этот параметр. (По умолчанию: Авто)
    Extreme Memory Profile (X.M.P.) (Примечание 2)
    Позволяет BIOS считывать данные SPD на модуле(ях) памяти XMP для повышения производительности памяти при включении.

    Отключено Отключает эту функцию. (По умолчанию)
    Profile1 Использует настройки Profile 1.
    Profile2 (Примечание 2) Использует настройки Profile 2.

    Множитель системной памяти
    Позволяет установить множитель системной памяти. Auto устанавливает множитель памяти в соответствии с данными SPD памяти. (По умолчанию: Авто)
    Частота памяти (МГц)
    Первое значение частоты памяти - это нормальная рабочая частота используемой памяти; вторая - это частота памяти, которая автоматически регулируется в соответствии с настройками множителя системной памяти.

  • Расширенные настройки памяти
    Extreme Memory Profile (X.M.P.) (Примечание 2), Множитель системной памяти, Частота памяти (МГц)
    Приведенные выше настройки синхронны с настройками тех же элементов в меню "Расширенные настройки частоты".
    Режим таймингов памяти
    Manual и Advanced Manual позволяют настраивать чередование каналов, чередование рангов и настройки таймингов памяти, приведенные ниже. Возможные варианты: Auto (по умолчанию), Manual, Advanced Manual.
    Профиль напряжения DDR
    При использовании модуля памяти, отличного от XMP, или если для параметра Extreme Memory Profile (X.M.P.) установлено значение Disabled (Отключено), значение отображается в соответствии со спецификацией вашей памяти. Если для параметра Extreme Memory Profile (X.M.P.) установлено значение Profile1 или Profile2, значение отображается в соответствии с данными SPD в памяти XMP.
    Чередование каналов
    Включает или отключает чередование каналов памяти. Enabled позволяет системе одновременно получать доступ к различным каналам памяти для повышения производительности и стабильности памяти. Auto позволяет BIOS автоматически настраивать этот параметр. (По умолчанию: Авто)
    Чередование рангов
    Включает или отключает чередование рангов памяти. Enabled позволяет системе одновременно получать доступ к различным рангам памяти для повышения производительности и стабильности памяти. Auto позволяет BIOS автоматически настраивать этот параметр. (По умолчанию: Авто)

  • Субтайминги памяти канала A/B
    Это подменю предоставляет настройки таймингов памяти для каждого канала памяти. Экраны соответствующих настроек таймингов можно настроить только в том случае, если для параметра Memory Timing Mode (Режим таймингов памяти) установлено значение Manual (Вручную) или Advanced Manual (Расширенный ручной режим). Примечание: Ваша система может стать нестабильной или не загрузиться после внесения изменений в тайминги памяти. В этом случае, пожалуйста, восстановите значения по умолчанию, загрузив оптимизированные значения по умолчанию или очистив значения CMOS.

  • Расширенные настройки напряжения
    Это подменю позволяет устанавливать напряжения ЦП, чипсета и памяти.

  • Состояние работоспособности ПК
    Сбросить статус открытия корпуса

    Отключено Сохраняет или удаляет запись о предыдущем состоянии несанкционированного вскрытия корпуса. (По умолчанию)
    Включено Удаляет запись о предыдущем состоянии несанкционированного вскрытия корпуса, и в поле Case Open (Корпус открыт) при следующей загрузке будет отображаться "No" (Нет).

    Корпус открыт
    Отображает статус обнаружения устройства обнаружения несанкционированного вскрытия корпуса, подключенного к разъему CI материнской платы. Если крышка корпуса системы снята, в этом поле будет отображаться "Yes" (Да), в противном случае - "No" (Нет). Чтобы очистить запись о состоянии несанкционированного вскрытия корпуса, установите для параметра Reset Case Open Status (Сбросить статус открытия корпуса) значение Enabled (Включено), сохраните настройки в CMOS и перезагрузите систему.
    CPU Vcore/CPU VDDP/Напряжение канала A/B DRAM/+3.3V/+5V/+12V/VCORE SOC
    Отображает текущие напряжения системы.

  • Разные настройки
    Конфигурация слота PCIe
    Позволяет установить режим работы слотов PCI Express на Gen 1, Gen 2 или Gen 3. Фактический режим работы зависит от аппаратной спецификации каждого слота. Auto позволяет BIOS автоматически настраивать этот параметр. (По умолчанию: Авто)
    3DMark01 Enhancement
    Позволяет определить, следует ли улучшать производительность некоторых устаревших тестов. (По умолчанию: Отключено)

  • Настройки Smart Fan 5
    Монитор
    Позволяет выбрать цель для мониторинга и внести дополнительные корректировки. (По умолчанию: CPU FAN)
    Регулировка скорости вращения вентилятора
    Позволяет определить, следует ли включать функцию регулировки скорости вращения вентилятора и регулировать скорость вращения вентилятора.

    Normal Позволяет вентилятору работать с разной скоростью в зависимости от температуры. Вы можете регулировать скорость вращения вентилятора с помощью System Information Viewer в соответствии с требованиями вашей системы. (По умолчанию)
    Silent Позволяет вентилятору работать на низких скоростях.
    Manual Позволяет управлять скоростью вращения вентилятора на графике кривой.
    Full Speed Позволяет вентилятору работать на полной скорости.

    Температура, используемая для управления вентилятором
    Позволяет выбрать эталонную температуру для управления скоростью вращения вентилятора.
    Температурный интервал
    Позволяет выбрать температурный интервал для изменения скорости вращения вентилятора.
    Режим управления вентилятором

    Auto Позволяет BIOS автоматически определять тип установленного вентилятора и устанавливать оптимальный режим управления. (По умолчанию)
    Voltage Режим напряжения рекомендуется для 3-контактного вентилятора.
    PWM Режим ШИМ рекомендуется для 4-контактного вентилятора.

    Температура
    Отображает текущую температуру выбранной целевой области.
    Скорость вращения вентилятора
    Отображает текущую скорость вращения вентиляторов.
    Предупреждение о температуре
    Устанавливает порог предупреждения для температуры. Когда температура превышает порог, BIOS издает предупреждающий сигнал. Варианты: Disabled (отключено) (по умолчанию), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
    Предупреждение о неисправности вентилятора
    Позволяет системе издавать предупреждающий сигнал, если вентилятор не подключен или неисправен. Проверьте состояние вентилятора или подключение вентилятора, когда это произойдет. (По умолчанию: Отключено)

(Примечание) Этот элемент присутствует только при установке ЦП, поддерживающего эту функцию.
(Примечание 1) Этот элемент присутствует только при установке ЦП, поддерживающего эту функцию.
(Примечание 2) Этот элемент присутствует только при установке ЦП и модуля памяти, поддерживающих эту функцию.

Система

Раздел системы
В этом разделе представлена информация о модели вашей материнской платы и версии BIOS. Вы также можете выбрать язык по умолчанию, используемый BIOS, и вручную установить системное время.
Язык системы
Выбор языка по умолчанию, используемого BIOS.
Дата системы
Установка системной даты. Формат даты: день недели (только для чтения), месяц, число и год. Используйте <Enter> для переключения между полями "Месяц", "Дата" и "Год", а также используйте клавиши <Page Up> или <Page Down> для установки нужного значения.
Время системы
Установка системного времени. Формат времени: час, минута и секунда. Например, 1 час дня — это 13:00:00. Используйте <Enter> для переключения между полями "Час", "Минута" и "Секунда", а также используйте клавиши <Page Up> или <Page Down> для установки нужного значения.
Уровень доступа
Отображает текущий уровень доступа в зависимости от используемого типа защиты паролем. (Если пароль не установлен, по умолчанию будет отображаться "Администратор".) Уровень администратора позволяет вносить изменения во все настройки BIOS; уровень пользователя позволяет вносить изменения только в некоторые настройки BIOS, но не во все.

BIOS

BIOS
Boot Option Priorities
Определяет общий порядок загрузки с доступных устройств. Съемные устройства хранения данных, поддерживающие формат GPT, будут иметь префикс "UEFI:" в списке загрузочных устройств. Чтобы загрузиться с операционной системы, поддерживающей секционирование GPT, выберите устройство с префиксом "UEFI:". Или, если вы хотите установить операционную систему, поддерживающую секционирование GPT, такую как Windows 7 64-bit, выберите оптический привод, содержащий установочный диск Windows 7 64-bit и имеющий префикс "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Определяет порядок загрузки для определенного типа устройств, таких как жесткие диски, оптические приводы, дисководы гибких дисков и устройства, поддерживающие функцию загрузки из LAN и т.д. Нажмите <Enter> на этом элементе, чтобы войти в подменю, которое представляет подключенные устройства одного типа. Этот элемент присутствует, только если установлено хотя бы одно устройство этого типа.
Bootup NumLock State
Включает или отключает функцию Numlock на цифровой клавиатуре после POST. (По умолчанию: Вкл.)
Security Option
Указывает, требуется ли пароль каждый раз при загрузке системы или только при входе в BIOS Setup. После настройки этого параметра установите пароль(и) в пункте Administrator Password/User Password.

Setup Пароль требуется только для входа в программу BIOS Setup.
System Пароль требуется для загрузки системы и для входа в программу BIOS Setup. (По умолчанию)

Full Screen LOGO Show
Позволяет определить, отображать ли логотип GIGABYTE при запуске системы. Отключение пропускает логотип GIGABYTE при запуске системы. (По умолчанию: Включено)
Fast Boot
Включает или отключает быструю загрузку (Fast Boot) для сокращения процесса загрузки ОС. Ultra Fast обеспечивает самую быструю скорость загрузки. (По умолчанию: Отключено)
SATA Support

All Sata Devices Все устройства SATA функционируют в операционной системе и во время POST.
Last Boot HDD Only За исключением предыдущего загрузочного диска, все устройства SATA отключаются до завершения процесса загрузки ОС. (По умолчанию)

Этот элемент настраивается только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast (Ультрабыстрая).
VGA Support
Позволяет выбрать тип загружаемой операционной системы.

Auto Включает только устаревший option ROM.
EFI Driver Включает EFI option ROM. (По умолчанию)

Этот элемент настраивается только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast (Ультрабыстрая).
USB Support

Disabled Все USB-устройства отключаются до завершения процесса загрузки ОС.
Full Initial Все USB-устройства функционируют в операционной системе и во время POST. (По умолчанию)
Partial Initial Часть USB-устройств отключается до завершения процесса загрузки ОС.

Этот элемент настраивается только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено). Эта функция отключается, когда для параметра Fast Boot установлено значение Ultra Fast (Ультрабыстрая).
PS2 Devices Support

Disabled Все устройства PS/2 отключаются до завершения процесса загрузки ОС.
Enabled Все устройства PS/2 функционируют в операционной системе и во время POST. (По умолчанию)

Этот элемент настраивается только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено). Эта функция отключается, когда для параметра Fast Boot установлено значение Ultra Fast (Ультрабыстрая).
NetWork Stack Driver Support

Disabled Отключает загрузку из сети. (По умолчанию)
Enabled Включает загрузку из сети.

Этот элемент настраивается только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast (Ультрабыстрая).
Windows 10 Features
Позволяет выбрать операционную систему для установки. (По умолчанию: Другая ОС)
CSM Support
Включает или отключает UEFI CSM (Compatibility Support Module) для поддержки устаревшего процесса загрузки ПК.

Enabled Включает UEFI CSM. (По умолчанию)
Disabled Отключает UEFI CSM и поддерживает только процесс загрузки UEFI BIOS.

Этот элемент настраивается только тогда, когда для параметра Windows 10 Features установлено значение Windows 10 или Windows 10 WHQL.
LAN PXE Boot Option ROM
Позволяет выбрать, следует ли включать устаревший option ROM для LAN-контроллера. (По умолчанию: Отключено) Этот элемент настраивается только тогда, когда для параметра CSM Support установлено значение Enabled (Включено).
Storage Boot Option Control
Позволяет выбрать, следует ли включать UEFI или устаревший option ROM для контроллера устройства хранения.

Disabled Отключает option ROM.
UEFI Only Включает только UEFI option ROM.
Legacy Only Включает только устаревший option ROM. (По умолчанию)

Этот элемент настраивается только тогда, когда для параметра CSM Support установлено значение Enabled (Включено).
Other PCI Device ROM Priority
Позволяет выбрать, следует ли включать UEFI или Legacy option ROM для контроллера устройства PCI, отличного от LAN, устройства хранения и графических контроллеров.

Disabled Отключает option ROM.
UEFI Only Включает только UEFI option ROM. (По умолчанию)
Legacy Only Включает только устаревший option ROM.

Network Stack
Отключает или включает загрузку из сети для установки ОС в формате GPT, например, для установки ОС с сервера служб развертывания Windows. (По умолчанию: Отключено)
Ipv4 PXE Support
Включает или отключает поддержку IPv4 PXE. Этот элемент настраивается только тогда, когда включен параметр Network Stack.
Ipv4 HTTP Support
Включает или отключает поддержку загрузки HTTP для IPv4. Этот элемент настраивается только тогда, когда включен параметр Network Stack.
Ipv6 PXE Support
Включает или отключает поддержку IPv6 PXE. Этот элемент настраивается только тогда, когда включен параметр Network Stack.
Ipv6 HTTP Support
Включает или отключает поддержку загрузки HTTP для IPv6. Этот элемент настраивается только тогда, когда включен параметр Network Stack.
Administrator Password
Позволяет настроить пароль администратора. Нажмите <Enter> на этом элементе, введите пароль и нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. В отличие от пароля пользователя, пароль администратора позволяет вносить изменения во все настройки BIOS.
User Password
Позволяет настроить пароль пользователя. Нажмите <Enter> на этом элементе, введите пароль и нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. Однако пароль пользователя позволяет вносить изменения только в определенные настройки BIOS, но не во все. Чтобы отменить пароль, нажмите <Enter> на элементе пароля и, когда будет запрошен пароль, сначала введите правильный пароль. Когда появится запрос на новый пароль, нажмите <Enter>, не вводя никакого пароля. Нажмите <Enter> еще раз, когда будет предложено подтвердить.
ПРИМЕЧАНИЕ: Перед установкой пароля пользователя обязательно сначала установите пароль администратора.

Периферийные устройства

Периферийные устройства
AMD CPU fTPM
Включает или отключает функцию TPM 2.0, интегрированную в процессор AMD. (По умолчанию: Включено)
Primary Video Device (Примечание)
Указывает первую инициализацию дисплея монитора с установленной графической карты PCI Express или встроенной графики.

IGD Video Устанавливает встроенную графику в качестве первого дисплея.
NB PCIe Slot Video Устанавливает графическую карту PCI Express в слоте PCI Express, управляемом северным мостом, в качестве первого дисплея. (По умолчанию)

Ambient LED
Включает или отключает встроенный аудио светодиод. (По умолчанию: Вкл.)
Legacy USB Support
Разрешает использование USB-клавиатуры/мыши в MS-DOS. (По умолчанию: Включено)
XHCI Hand-off
Определяет, следует ли включать функцию XHCI Hand-off для операционной системы без поддержки XHCI Hand-off. (По умолчанию: Включено)
EHCI Hand-off
Определяет, следует ли включать функцию EHCI Hand-off для операционной системы без поддержки EHCI Hand-off. (По умолчанию: Отключено)
Port 60/64 Emulation
Включает или отключает эмуляцию портов ввода/вывода 64h и 60h. Это следует включить для полной поддержки устаревших USB-клавиатур/мышей в MS-DOS или в операционной системе, которая изначально не поддерживает USB-устройства. (По умолчанию: Отключено)
USB Mass Storage Driver Support
Включает или отключает поддержку USB-устройств хранения данных. (По умолчанию: Включено)
USB Storage Devices
Отображает список подключенных USB-устройств хранения данных. Этот пункт появляется только при установке USB-устройства хранения данных.

  • Trusted Computing
    Включает или отключает модуль доверенной платформы (TPM).
  • Super IO Configuration
    Serial Port 1 (Onboard COMA Connector)
    Включает или отключает встроенный последовательный порт. (По умолчанию: Включено)
    Serial Port 2 (Onboard COMB Connector)
    Включает или отключает встроенный последовательный порт. (По умолчанию: Включено)
    Parallel Port
    Включает или отключает встроенный параллельный порт. (По умолчанию: Включено)
  • NVMe Configuration
    Отображает информацию о вашем твердотельном накопителе M.2 NVME PCIe, если он установлен.
  • OffBoard SATA Controller Configuration
    Отображает информацию о вашем твердотельном накопителе M.2 PCIe, если он установлен.

Чипсет

Чипсет
IOMMU
Включает или отключает поддержку AMD IOMMU. (По умолчанию: Авто)
Integrated Graphics (Примечание)
Включает или отключает функцию встроенной графики.

Auto BIOS автоматически включает или отключает встроенную графику в зависимости от установленной видеокарты. (По умолчанию)
Disabled Отключает встроенную графику.

UMA Frame Buffer Size (Примечание)
Размер кадрового буфера — это общий объем системной памяти, выделенной исключительно для встроенного графического контроллера. MS-DOS, например, будет использовать только эту память для отображения. Доступные параметры: Авто (по умолчанию), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Включает или отключает RAID для контроллеров SATA, интегрированных в чипсет, или настраивает контроллеры SATA в режим AHCI.

RAID Включает RAID для контроллера SATA.
AHCI Настраивает контроллеры SATA в режим AHCI. Advanced Host Controller Interface (AHCI) — это спецификация интерфейса, которая позволяет драйверу хранилища включать расширенные функции Serial ATA, такие как Native Command Queuing и горячее подключение. (По умолчанию)

APU SATA Port Enable (M2F_32G Connector)
Включает или отключает контроллер SATA, интегрированный в процессор. (По умолчанию: Включено)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Включает или отключает контроллер SATA, интегрированный в чипсет. (По умолчанию: Включено)
APU SATA Port 0 (M2F_32G Connector)
Отображает информацию о подключенном устройстве M.2 SATA. Информация появляется только при установке устройства M.2 SATA.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Отображает информацию о подключенном(ых) устройстве(ах) SATA.

(Примечание) Этот пункт присутствует только при установке процессора, поддерживающего эту функцию.

Питание

Питание
AC BACK
Определяет состояние системы после возобновления питания после отключения питания переменного тока.

Memory Система возвращается в последнее известное состояние активности после возобновления питания переменного тока.
Always On Система включается после возобновления питания переменного тока.
Always Off Система остается выключенной после возобновления питания переменного тока. (По умолчанию)

Power On By Keyboard
Позволяет включать систему с помощью события пробуждения от клавиатуры PS/2.
Примечание: Для использования этой функции требуется блок питания ATX, обеспечивающий не менее 1A на проводе +5VSB.

Disabled Отключает эту функцию. (По умолчанию)
Password Установите пароль длиной от 1 до 5 символов для включения системы.
Keyboard 98 Нажмите кнопку POWER на клавиатуре Windows 98, чтобы включить систему.
Any key Нажмите любую клавишу, чтобы включить систему.

Power On Password
Установите пароль, когда для параметра Power On By Keyboard установлено значение Password. Нажмите <Enter> на этом пункте и установите пароль длиной до 5 символов, а затем нажмите <Enter> для подтверждения. Чтобы включить систему, введите пароль и нажмите <Enter>.
Примечание: Чтобы отменить пароль, нажмите <Enter> на этом пункте. Когда появится запрос на ввод пароля, нажмите <Enter> еще раз, не вводя пароль, чтобы очистить настройки пароля.
Power On By Mouse
Позволяет включать систему с помощью события пробуждения от мыши PS/2.
Примечание: Для использования этой функции требуется блок питания ATX, обеспечивающий не менее 1A на проводе +5VSB.

Disabled Отключает эту функцию. (По умолчанию)
Move Переместите мышь, чтобы включить систему.
Double Click Дважды щелкните левой кнопкой мыши, чтобы включить систему.

ErP
Определяет, следует ли системе потреблять наименьшую мощность в состоянии S5 (выключение). Примечание: Если для этого параметра установлено значение Enabled (Включено), следующие функции станут недоступны: Resume by Alarm (Возобновление по будильнику), PME event wake up (пробуждение по событию PME), power on by mouse (включение по мыши), power on by keyboard (включение по клавиатуре) и wake on LAN (пробуждение по локальной сети).
Soft-Off by PWR-BTTN
Настраивает способ выключения компьютера в режиме MS-DOS с помощью кнопки питания.

Instant-Off Нажмите кнопку питания, и система немедленно выключится. (По умолчанию)
Delay 4 Sec. Нажмите и удерживайте кнопку питания в течение 4 секунд, чтобы выключить систему. Если кнопку питания нажать менее чем на 4 секунды, система перейдет в спящий режим.

Resume by Alarm
Определяет, следует ли включать систему в желаемое время. (По умолчанию: Disabled (Отключено)) Если включено, установите дату и время следующим образом:
Wake up day: Включайте систему в определенное время каждый день или в определенный день месяца.
Wake up hour/minute/second: Установите время, в которое система будет включаться автоматически.
Примечание: При использовании этой функции избегайте ненадлежащего завершения работы из операционной системы или отключения питания переменного тока, иначе настройки могут быть неэффективными.
Wake on LAN
Включает или отключает функцию Wake on LAN. (По умолчанию: Enabled (Включено))
High Precision Event Timer
Включает или отключает High Precision Event Timer (HPET) в операционной системе. (По умолчанию: Enabled (Включено))

Сохранить и выйти

Сохранить и выйти
Save & Exit Setup
Нажмите <Enter> на этом пункте и выберите Yes (Да). Это сохранит изменения в CMOS и выйдет из программы BIOS Setup. Выберите No (Нет) или нажмите <Esc>, чтобы вернуться в главное меню BIOS Setup.
Exit Without Saving
Нажмите <Enter> на этом пункте и выберите Yes (Да). Это приведет к выходу из BIOS Setup без сохранения изменений, внесенных в BIOS Setup, в CMOS. Выберите No (Нет) или нажмите <Esc>, чтобы вернуться в главное меню BIOS Setup.
Load Optimized Defaults
Нажмите <Enter> на этом пункте и выберите Yes (Да), чтобы загрузить оптимальные настройки BIOS по умолчанию. Настройки BIOS по умолчанию помогают системе работать в оптимальном состоянии. Всегда загружайте Optimized defaults (Оптимизированные значения по умолчанию) после обновления BIOS или после очистки значений CMOS.
Boot Override
Позволяет выбрать устройство для немедленной загрузки. Нажмите <Enter> на выбранном устройстве и выберите Yes (Да) для подтверждения. Ваша система автоматически перезагрузится и загрузится с этого устройства.
Save Profiles
Эта функция позволяет сохранить текущие настройки BIOS в профиль. Вы можете создать до 8 профилей и сохранить их как Setup Profile 1~ Setup Profile 8. Нажмите <Enter> для завершения. Или вы можете выбрать Select File in HDD/FDD/USB (Выбрать файл на HDD/FDD/USB), чтобы сохранить профиль на запоминающее устройство.
Load Profiles
Если ваша система становится нестабильной и вы загрузили настройки BIOS по умолчанию, вы можете использовать эту функцию для загрузки настроек BIOS из профиля, созданного ранее, без необходимости повторной настройки параметров BIOS. Сначала выберите профиль, который хотите загрузить, а затем нажмите <Enter> для завершения. Вы можете выбрать Select File in HDD/FDD/USB (Выбрать файл на HDD/FDD/USB), чтобы ввести профиль, ранее созданный с вашего запоминающего устройства, или загрузить профиль, автоматически созданный BIOS, например, вернуть настройки BIOS к последним настройкам, которые работали правильно (последняя известная хорошая запись).

Настройка RAID-массива

Уровни RAID

RAID 0 RAID 1 RAID 10
Минимальное количество жестких дисков ≥2 2 4
Емкость массива Количество жестких дисков
* Размер самого маленького диска		 Размер самого маленького диска (Количество жестких дисков/2)
* Размер самого маленького диска
Отказоустойчивость Нет Да Да

Прежде чем начать, подготовьте следующие элементы:

  • Не менее двух жестких дисков SATA или твердотельных накопителей M.2 SATA. (Для обеспечения оптимальной производительности рекомендуется использовать два жестких диска одной модели и емкости).
  • Диск установки Windows.
  • Диск с драйверами материнской платы.
  • USB-накопитель.

Настройка контроллеров SATA

  1. Установка жестких дисков
    Установите жесткие диски/твердотельные накопители в разъемы SATA/M.2 на материнской плате. Затем подключите разъемы питания от блока питания к жестким дискам.
  1. Настройка режима контроллера SATA в BIOS Setup
    Убедитесь, что режим контроллера SATA правильно настроен в BIOS Setup.
    Шаги:
    1. Включите компьютер и нажмите <Delete>, чтобы войти в BIOS Setup во время POST (самотестирование при включении питания). В разделе Chipset убедитесь, что включены APU SATA Port Enable и Chipset SATA Port Enable. Установите для параметра SATA Mode значение RAID. Затем сохраните настройки и перезагрузите компьютер.
    2. Если вы хотите настроить UEFI RAID, выполните действия, описанные в "C-1". Чтобы войти в устаревший RAID ROM, сохраните настройки и выйдите из BIOS Setup. Обратитесь к "C-2" для получения дополнительной информации.


Меню BIOS Setup, описанные в этом разделе, могут отличаться от точных настроек для вашей материнской платы. Фактические параметры меню BIOS Setup, которые вы увидите, зависят от вашей материнской платы и версии BIOS.

    1. Конфигурация UEFI RAID
      Только Windows 10 64-bit поддерживает конфигурацию UEFI RAID.
      Шаг:
      1. В BIOS Setup перейдите в BIOS и установите для параметра Windows 10 Features значение Windows 10, а для параметра CSM Support значение Disabled. Сохраните изменения и выйдите из BIOS Setup.
      2. После перезагрузки системы снова войдите в BIOS Setup. Затем войдите в подменю Peripherals\RAIDXpert2 Configuration Utility.
      3. На экране RAIDXpert2 Configuration Utility нажмите <Enter> на Array Management, чтобы войти на экран Create Array. Затем выберите уровень RAID. Поддерживаемые уровни RAID включают RAID 0, RAID 1 и RAID 10 (доступные варианты зависят от количества установленных жестких дисков). Затем нажмите <Enter> на Select Physical Disks, чтобы войти на экран Select Physical Disks.
      4. На экране Select Physical Disks выберите жесткие диски, которые будут включены в массив RAID, и установите для них значение Enabled. Затем используйте клавишу со стрелкой вниз, чтобы перейти к Apply Changes и нажмите <Enter>. Затем вернитесь к предыдущему экрану и установите Array Size, Array Size Unit, Read Cache Policy и Write Cache Policy.
      5. После установки емкости перейдите к Create Array и нажмите <Enter>, чтобы начать.
      6. После завершения вы вернетесь на экран Array Management. В разделе Manage Array Properties вы можете увидеть новый том RAID и информацию об уровне RAID, имени массива, емкости массива и т. д.
    2. Настройка устаревшего RAID ROM
      Войдите в устаревшую программу настройки RAID BIOS, чтобы настроить массив RAID. Пропустите этот шаг и перейдите к установке операционной системы Windows для конфигурации без RAID.
      Шаг:
  1. После начала теста памяти POST и до начала загрузки операционной системы найдите сообщение, в котором говорится "Нажмите <Ctrl-R> для настройки". Нажмите <Ctrl> + <R> чтобы войти в утилиту настройки RAID BIOS.
  2. Чтобы создать новый массив, нажмите <Enter> на опции Create Array.
  3. Панель выбора переместится в раздел Disks в правой части экрана. Выберите жесткие диски, которые будут включены в массив RAID. Используйте клавиши со стрелками вверх или вниз, чтобы выбрать жесткий диск, и нажмите <Insert>. Выбранный жесткий диск будет отображаться зеленым цветом. Чтобы использовать все жесткие диски, просто нажмите <A>, чтобы выбрать все. Затем нажмите <Enter>, и панель выбора переместится в раздел User Input в левой нижней части экрана.
  4. Сначала выберите режим RAID и нажмите <Enter>. Доступные варианты зависят от количества жестких дисков, которые устанавливаются. Затем следуйте инструкциям на экране, чтобы указать размер массива. Вы можете выбрать All available space, чтобы использовать максимально допустимый размер, или использовать клавиши со стрелками вверх или вниз, чтобы настроить размер, и нажмите <Enter>.
  5. Выберите режим кэширования. Варианты включают Read/Write, Read Only и None. Затем нажмите <Enter>, чтобы продолжить.
  6. Наконец, появится сообщение "Confirm Creation of Array". Нажмите <C> для подтверждения или <Esc> для возврата к предыдущему экрану.
  7. После завершения вы увидите новый массив на главном экране. Чтобы выйти из утилиты RAID BIOS, нажмите <Esc>, а затем нажмите <C> для подтверждения.

Установка драйвера SATA RAID/AHCI и операционной системы
При правильных настройках BIOS вы готовы к установке операционной системы.

Установка операционной системы
Поскольку некоторые операционные системы уже включают драйвер SATA RAID/AHCI, вам не нужно устанавливать отдельный драйвер RAID/AHCI во время процесса установки Windows. После установки операционной системы мы рекомендуем установить все необходимые драйверы с диска драйверов материнской платы с помощью "Xpress Install", чтобы обеспечить производительность и совместимость системы. Если операционная система, которую необходимо установить, требует, чтобы вы предоставили дополнительный драйвер SATA RAID/AHCI во время процесса установки ОС, обратитесь к приведенным ниже инструкциям:

  1. Скопируйте папку Hw10 из папки \Boot на диске с драйверами на USB-накопитель.
  2. Загрузитесь с установочного диска Windows и выполните стандартные шаги установки ОС. Когда появится экран с запросом загрузки драйвера, выберите Browse.
  3. Вставьте USB-накопитель, а затем перейдите к местоположению драйвера. Местоположение драйвера следующее: \Hw10\RAID\x64
  4. Сначала выберите AMD-RAID Bottom Device и нажмите Next, чтобы загрузить драйвер. Затем выберите AMD-RAID Controller и нажмите Next, чтобы загрузить драйвер. Наконец, продолжите установку ОС.

Посетите веб-сайт GIGABYTE для получения подробной информации о настройке массива RAID.

Установка драйверов

  • Перед установкой драйверов сначала установите операционную систему. (В следующих инструкциях используется Windows 10 в качестве примера операционной системы.)
  • После установки операционной системы вставьте диск с драйверами материнской платы в оптический привод. Нажмите на сообщение "Коснитесь, чтобы выбрать, что произойдет с этим диском" в верхнем правом углу экрана и выберите "Run Run.exe." (Или перейдите в My Computer, дважды щелкните оптический привод и запустите программу Run.exe.)

"Xpress Install" автоматически просканирует вашу систему, а затем перечислит все драйверы, которые рекомендуется установить. Вы можете нажать кнопку Xpress Install, и "Xpress Install" установит все выбранные драйверы. Или нажмите стрелку значок, чтобы индивидуально установить необходимые драйверы.
Установка драйверов

Посетите веб-сайт GIGABYTE для получения дополнительной информации о программном обеспечении.

Посетите веб-сайт GIGABYTE для получения подробной информации о настройке аудиопрограммного обеспечения.


Свяжитесь с нами
GIGA-BYTE TECHNOLOGY CO., LTD.
Адрес: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Техническая и нетехническая поддержка (продажи/маркетинг): http://esupport.gigabyte.com
WEB address (English): http://www.gigabyte.com
WEB address (Chinese): http://www.gigabyte.tw

  • GIGABYTE eSupport
    Чтобы задать технический или нетехнический вопрос (продажи/маркетинг), перейдите по ссылке: http://esupport.gigabyte.com
    eSupport

Определение версии вашей материнской платы
Номер версии на вашей материнской плате выглядит так: "REV: X.X." Например, "REV: 1.0" означает, что версия материнской платы - 1.0. Проверьте версию материнской платы перед обновлением BIOS материнской платы, драйверов или при поиске технической информации.
Пример:
Определение версии вашей материнской платы

Для получения более подробной информации о продукте посетите веб-сайт GIGABYTE.

Авторское право
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Все права защищены. Торговые марки, упомянутые в данном руководстве, являются юридически зарегистрированными товарными знаками соответствующих владельцев.

Ссылки

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать GIGABYTE GA-A320MA-M.2 - Руководство по материнской плате

Доступные языки

Похожие инструкции для Gigabyte GA-A320MA-M.2

Оглавление
