GIGABYTE B550M AORUS PRO AX - Руководство по материнской плате

Содержание

1 Определение версии вашей материнской платы
2 Расположение компонентов на материнской плате B550M AORUS PRO AX
3 Установка оборудования
4 Настройка BIOS
5 Настройка RAID-массива
6 Установка драйверов
7 Ссылки
8 Скачать инструкцию
9 На других языках

Определение версии вашей материнской платы

Номер версии на вашей материнской плате выглядит следующим образом: "REV: X.X.". Например, "REV: 1.0" означает, что версия материнской платы 1.0. Проверьте версию вашей материнской платы перед обновлением BIOS, драйверов или при поиске технической информации.
Пример:

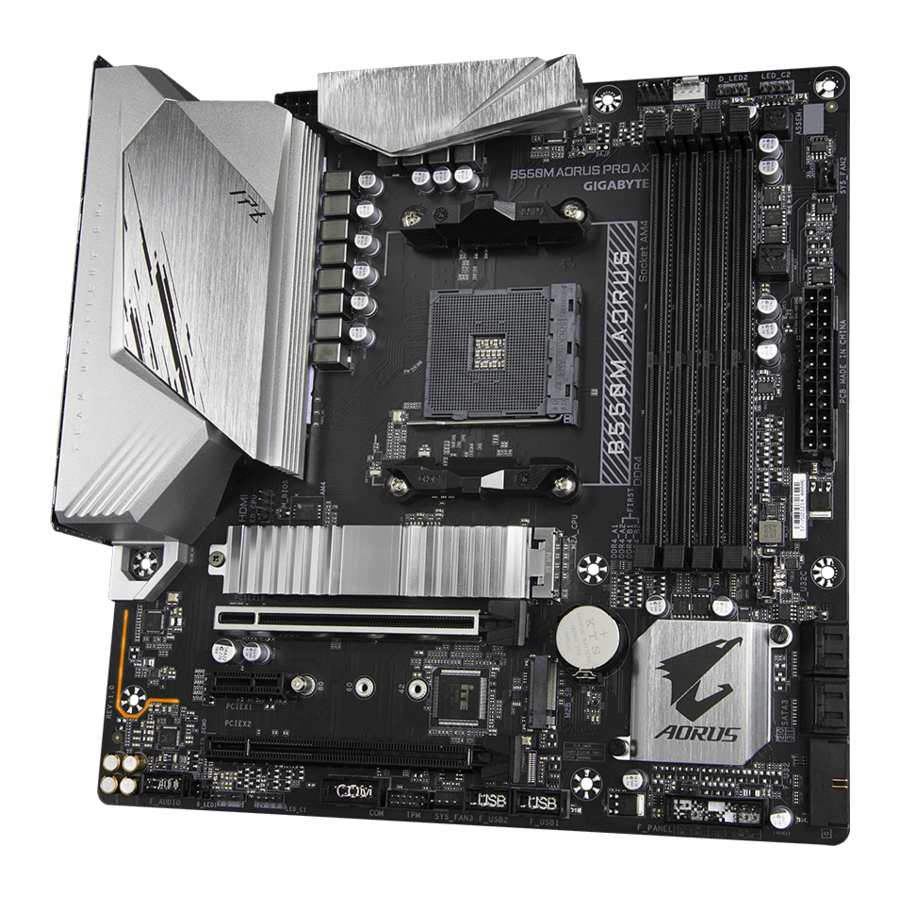

Расположение компонентов на материнской плате B550M AORUS PRO AX

Комплектация

Материнская плата B550M AORUS PRO AX
Два кабеля SATA
Руководство пользователя
Одна антенна

* Комплектация, указанная выше, приведена только для справки, и фактические элементы должны соответствовать полученной вами упаковке продукта.
Комплектация может быть изменена без предварительного уведомления.

Установка оборудования

Меры предосторожности при установке

Материнская плата содержит множество чувствительных электронных схем и компонентов, которые могут быть повреждены в результате электростатического разряда (ESD). Перед установкой внимательно прочитайте руководство пользователя и выполните следующие действия:

Перед установкой убедитесь, что корпус подходит для материнской платы.
Перед установкой не удаляйте и не повреждайте наклейку с серийным номером (S/N) материнской платы или гарантийную наклейку, предоставленную вашим дилером. Эти наклейки необходимы для подтверждения гарантии.
Всегда отключайте питание переменного тока, вынимая шнур питания из розетки, перед установкой или извлечением материнской платы или других аппаратных компонентов.
При подключении аппаратных компонентов к внутренним разъемам на материнской плате убедитесь, что они подключены плотно и надежно.
При обращении с материнской платой избегайте касания каких-либо металлических контактов или разъемов.
Лучше всего носить электростатический разряд (ESD) браслет при работе с электронными компонентами, такими как материнская плата, CPU или память. Если у вас нет ESD-браслета, держите руки сухими и сначала прикоснитесь к металлическому предмету, чтобы устранить статическое электричество.
Перед установкой материнской платы поместите ее на антистатический коврик или в электростатический экранирующий контейнер.
Перед подключением или отключением кабеля питания от материнской платы убедитесь, что питание выключено.
Перед включением питания убедитесь, что напряжение источника питания установлено в соответствии с местным стандартом напряжения.
Перед использованием продукта убедитесь, что все кабели и разъемы питания ваших аппаратных компонентов подключены.
Чтобы предотвратить повреждение материнской платы, не допускайте контакта винтов со схемой материнской платы или ее компонентами.
Убедитесь, что на материнской плате или внутри корпуса компьютера не осталось винтов или металлических компонентов.
Не устанавливайте компьютерную систему на неровной поверхности.
Не устанавливайте компьютерную систему в условиях высокой температуры или влажности.
Включение питания компьютера во время процесса установки может привести к повреждению компонентов системы, а также к физическому вреду пользователю.
Если вы не уверены в каких-либо этапах установки или у вас возникла проблема, связанная с использованием продукта, обратитесь к сертифицированному специалисту по компьютерам.
При использовании адаптера, удлинительного кабеля питания или сетевого фильтра обязательно ознакомьтесь с инструкциями по установке и/или заземлению.

Технические характеристики

CPU	Разъем AMD Socket AM4, поддержка: процессоров AMD Ryzen ™ 3-го поколения / процессоров AMD Ryzen ™ 3-го поколения с графикой Radeon ™ (Перейдите на веб-сайт GIGABYTE, чтобы получить последний список поддерживаемых процессоров.)
Chipset	AMD B550
Memory	4 разъема DDR4 DIMM с поддержкой до 128 ГБ (32 ГБ на один модуль DIMM) системной памяти Поддержка модулей памяти DDR4 3200/2933/2667/2400/2133 MHz Двухканальная архитектура памяти Поддержка модулей памяти ECC Un-buffered DIMM 1Rx8/2Rx8 Поддержка модулей памяти non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Поддержка модулей памяти Extreme Memory Profile (XMP) (Перейдите на веб-сайт GIGABYTE, чтобы получить последние поддерживаемые скорости памяти и модули памяти.)
Onboard Graphics	Встроена в процессоры AMD Ryzen ™ 3-го поколения с графикой Radeon ™: 1 порт HDMI, поддерживающий максимальное разрешение 4096x2160 при 60 Гц * Поддержка версии HDMI 2.1, HDCP 2.3 и HDR. 1 x DisplayPort, поддерживающий максимальное разрешение 5120x2880 при 60 Гц * Поддержка версии DisplayPort 1.4, HDCP 2.3 и HDR. Максимальный объем общей памяти 16 ГБ
Audio	Кодек Realtek ® ALC1200 High Definition Audio 2/4/5.1/7.1-канальный Поддержка S/PDIF Out
LAN	Сетевой чип Realtek ® 2.5GbE LAN (2.5 Gbit/1 Gbit/100 Mbit)
Wireless Communication Module	Intel ® Wi-Fi 6 AX200 (Для версии PCB 1.0) WIFI a, b, g, n, ac, ax, поддержка двух диапазонов 2,4/5 ГГц BLUETOOTH 5.2 Поддержка беспроводного стандарта 11ax 160MHz и скорости передачи данных до 2,4 Гбит/с AMD Wi-Fi 6E RZ608 (MT7921K) (Для версий PCB 1.1/1.2) WIFI a, b, g, n, ac, ax, поддержка диапазонов несущей частоты 2,4/5/6 ГГц BLUETOOTH 5.2 Поддержка беспроводного стандарта 11ax 80MHz и скорости передачи данных до 1,2 Гбит/с (Фактическая скорость передачи данных может варьироваться в зависимости от окружающей среды и оборудования.)
Expansion Slots	1 слот PCI Express x16 (PCIEX16), интегрированный в ЦП: Процессоры AMD Ryzen ™ 3-го поколения поддерживают режим PCIe 4.0 x16 Процессоры AMD Ryzen ™ 3-го поколения с графикой Radeon ™ поддерживают режим PCIe 3.0 x16 * Для достижения оптимальной производительности, если установлена только одна видеокарта PCI Express, обязательно установите ее в слот PCIEX16. 1 слот PCI Express x16 (PCIEX2), интегрированный в чипсет: Поддержка режима PCIe 3.0 x2 1 слот PCI Express x1 (PCIEX1), интегрированный в чипсет: Поддержка режима PCIe 3.0 x1
Storage Interface	1 разъем M.2 (M2A_CPU), интегрированный в ЦП, поддержка Socket 3, ключ M, твердотельные накопители типа 2242/2260/2280/22110: Процессоры AMD Ryzen ™ 3-го поколения поддерживают твердотельные накопители SATA и PCIe 4.0 x4/x2 Процессоры AMD Ryzen ™ 3-го поколения с графикой Radeon ™ поддерживают твердотельные накопители SATA и PCIe 3.0 x4/x2 1 разъем M.2 (M2B_SB), интегрированный в чипсет, поддержка Socket 3, ключ M, твердотельные накопители типа 2242/2260/2280: Поддержка твердотельных накопителей SATA и PCIe 3.0 x4/x2 4 разъема SATA 6Gb/s, интегрированные в чипсет: Поддержка RAID 0, RAID 1 и RAID 10
USB	CPU: 3 порта USB 3.2 Gen 1 на задней панели 1 порт USB 3.2 Gen 2 Type-A (красный) на задней панели CPU+1 USB 2.0 Hub: 2 порта USB 2.0/1.1 на задней панели Chipset: 1 порт USB Type-C ® на задней панели, с поддержкой USB 3.2 Gen 2 1 порт USB Type-C ® с поддержкой USB 3.2 Gen 1, доступный через внутренний разъем USB 2 порта USB 3.2 Gen 1, доступные через внутренний разъем USB 3 порта USB 2.0/1.1 (2 порта на задней панели, 1 порт доступен через внутренний разъем USB) Chipset+1 USB 2.0 Hub: 3 порта USB 2.0/1.1, доступные через внутренние разъемы USB
Internal Connectors	1 x 24-контактный основной разъем питания ATX 1 x 8-контактный разъем питания ATX 12V 1 разъем для вентилятора ЦП 1 разъем для вентилятора ЦП с водяным охлаждением 3 разъема для системных вентиляторов 2 разъема для адресуемых светодиодных лент 2 разъема для светодиодных лент RGB 1 разъем для светодиодной ленты кулера ЦП/светодиодной ленты RGB 2 разъема M.2 Socket 3 4 разъема SATA 6Gb/s 1 разъем для передней панели 1 разъем для аудиоразъема передней панели 1 разъем USB Type-C ® с поддержкой USB 3.2 Gen 1 1 разъем USB 3.2 Gen 1 2 разъема USB 2.0/1.1 1 разъем последовательного порта 1 разъем Trusted Platform Module (TPM) (2x6-контактный, только для модуля GC-TPM2.0_S) 1 перемычка Clear CMOS
Back Panel Connectors	4 порта USB 2.0/1.1 2 разъема для антенн SMA (2T2R) 1 x DisplayPort 1 порт HDMI
Back Panel Connectors	3 порта USB 3.2 Gen 1 1 порт USB 3.2 Gen 2 Type-A (красный) 1 порт USB Type-C ® с поддержкой USB 3.2 Gen 2 1 кнопка Q-Flash Plus 1 порт RJ-45 1 оптический разъем S/PDIF Out 5 аудиоразъемов
I/O Controller	Чип контроллера iTE ® I/O
Hardware Monitor	Обнаружение напряжения Обнаружение температуры Обнаружение скорости вращения вентилятора Обнаружение скорости потока жидкости системы водяного охлаждения Предупреждение о перегреве Предупреждение о неисправности вентилятора Управление скоростью вращения вентилятора * Поддержка функции управления скоростью вращения вентилятора зависит от установленного кулера.
BIOS	1 x 128 Mbit flash Использование лицензированного AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Поддержка APP Center * Доступные приложения в APP Center могут различаться в зависимости от модели материнской платы. Поддерживаемые функции каждого приложения также могут различаться в зависимости от спецификаций материнской платы. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Поддержка Q-Flash Plus Поддержка Q-Flash Поддержка Xpress Install
Bundled Software	Norton ® Internet Security (OEM-версия) Realtek ® 8125 Gaming LAN Bandwidth Control Utility
Operating System	Поддержка 64-разрядной версии Windows 10
Form Factor	Micro ATX Form Factor; 24.4cm x 24.4cm

* GIGABYTE оставляет за собой право вносить любые изменения в спецификации и информацию о продукте без предварительного уведомления.

Посетите веб-сайт GIGABYTE, чтобы получить списки поддерживаемых процессоров, модулей памяти, твердотельных накопителей и устройств M.2.

Посетите страницу Support\Utility List (Список поддержки/Утилит) на веб-сайте GIGABYTE, чтобы загрузить последнюю версию приложений.

Установка ЦП

Прочтите следующие рекомендации, прежде чем начать установку ЦП:

Убедитесь, что материнская плата поддерживает ЦП.
(Перейдите на веб-сайт GIGABYTE, чтобы получить самый последний список поддерживаемых ЦП.)
Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой ЦП, чтобы предотвратить повреждение оборудования.
Найдите первый контакт ЦП. ЦП нельзя вставить, если он ориентирован неправильно.
Нанесите ровный и тонкий слой термопасты на поверхность ЦП.
Не включайте компьютер, если не установлен кулер ЦП, иначе может произойти перегрев и повреждение ЦП.
Установите хост-частоту ЦП в соответствии со спецификациями ЦП. Не рекомендуется устанавливать частоту системной шины выше спецификаций оборудования, поскольку она не соответствует стандартным требованиям для периферийных устройств. Если вы хотите установить частоту выше стандартных спецификаций, делайте это в соответствии со спецификациями вашего оборудования, включая ЦП, видеокарту, память, жесткий диск и т. д.

Установка ЦП
Полностью поднимите фиксирующий рычаг разъема ЦП. Найдите первый контакт (обозначенный маленьким треугольником) разъема ЦП и ЦП. Как только ЦП будет установлен в разъем, прижмите его одним пальцем посередине, опустите фиксирующий рычаг и зафиксируйте его в полностью заблокированном положении.

Не вставляйте ЦП в разъем ЦП силой, пока фиксирующий рычаг разъема ЦП не поднят, иначе может произойти повреждение ЦП и разъема ЦП.

Установка памяти

Прочтите следующие рекомендации, прежде чем начать установку памяти:

Убедитесь, что материнская плата поддерживает память. Рекомендуется использовать память одинаковой емкости, марки, скорости и чипов.
(Перейдите на веб-сайт GIGABYTE, чтобы получить самый последний список поддерживаемых скоростей памяти и модулей памяти.)
Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой памяти, чтобы предотвратить повреждение оборудования.
Модули памяти имеют конструкцию, исключающую ошибки. Модуль памяти можно установить только в одном направлении. Если вы не можете вставить память, измените направление.

Двухканальная конфигурация памяти
Эта материнская плата оснащена четырьмя разъемами для памяти и поддерживает двухканальную технологию. После установки памяти BIOS автоматически определит спецификации и емкость памяти. Включение двухканального режима памяти удвоит исходную пропускную способность памяти.

Посетите веб-сайт GIGABYTE для получения подробной информации об установке оборудования.

Рекомендуемая двухканальная конфигурация памяти:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 модуля	- -	DS/SS	- -	DS/SS
4 модуля	DS/SS	DS/SS	DS/SS	DS/SS

(SS=односторонний, DS=двусторонний, "- -"=нет памяти)

Из-за ограничений ЦП прочтите следующие рекомендации перед установкой памяти в двухканальном режиме.

Двухканальный режим не может быть включен, если установлен только один модуль памяти.
При включении двухканального режима с двумя или четырьмя модулями памяти рекомендуется использовать память одинаковой емкости, марки, скорости и чипов.

Установка карты расширения

Прочтите следующие рекомендации, прежде чем начать установку карты расширения:

Убедитесь, что материнская плата поддерживает карту расширения. Внимательно прочитайте руководство, прилагаемое к вашей карте расширения.
Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой карты расширения, чтобы предотвратить повреждение оборудования.

Разъемы задней панели

Порт USB 2.0/1.1
Порт USB поддерживает спецификацию USB 2.0/1.1. Используйте этот порт для USB-устройств.
DisplayPort ^{(Примечание 1)}
DisplayPort обеспечивает высокое качество цифрового изображения и звука, поддерживая двунаправленную передачу звука. DisplayPort может поддерживать механизмы защиты контента HDCP 2.3. Вы можете использовать этот порт для подключения монитора с поддержкой DisplayPort. Примечание. Технология DisplayPort может поддерживать максимальное разрешение 5120x2880 при 60 Гц, но фактические поддерживаемые разрешения зависят от используемого монитора.
Порт HDMI^{(Примечание 1)}

Порт HDMI соответствует стандарту HDCP 2.3 и поддерживает форматы Dolby TrueHD и DTS HD Master Audio. Он также поддерживает до 192 кГц/24 бит 7.1-канальный аудиовыход LPCM. Вы можете использовать этот порт для подключения монитора с поддержкой HDMI. Максимальное поддерживаемое разрешение составляет 4096x2160 при 60 Гц, но фактические поддерживаемые разрешения зависят от используемого монитора.
После установки устройства DisplayPort/HDMI убедитесь, что в качестве устройства воспроизведения звука по умолчанию установлено DisplayPort/HDMI. (Название элемента может отличаться в зависимости от вашей операционной системы.)
Порт USB 3.2 Gen 1
Порт USB 3.2 Gen 1 поддерживает спецификацию USB 3.2 Gen 1 и совместим со спецификацией USB 2.0. Используйте этот порт для USB-устройств.
Кнопка Q-Flash Plus ^{(Примечание 2)}
Q-Flash Plus позволяет обновить BIOS, когда ваша система выключена (состояние S5 shutdown). Сохраните последнюю версию BIOS на USB-накопителе и подключите его к порту Q-Flash Plus, после чего вы сможете автоматически прошить BIOS, просто нажав кнопку Q-Flash Plus. Светодиод QFLED будет мигать, когда начнется сопоставление и прошивка BIOS, и перестанет мигать, когда основная прошивка BIOS будет завершена.
(Примечание 1) Только для процессоров AMD Ryzen^™ 3-го поколения с графикой Radeon^™.
(Примечание 2) Чтобы включить функцию Q-Flash Plus, посетите веб-страницу "Unique Features" на веб-сайте GIGABYTE.
Порт USB 3.2 Gen 1 (порт Q-Flash Plus)
Порт USB 3.2 Gen 1 поддерживает спецификацию USB 3.2 Gen 1 и совместим со спецификацией USB 2.0. Используйте этот порт для USB-устройств. Перед использованием Q-Flash Plus ^{(Примечание 2)}, обязательно сначала вставьте USB-накопитель в этот порт.

Порт RJ-45 LAN
Порт Gigabit Ethernet LAN обеспечивает подключение к Интернету со скоростью передачи данных до 2,5 Гбит/с. Ниже описаны состояния светодиодов порта LAN.

Светодиод скорости:

Состояние	Описание
Оранжевый	Скорость передачи данных 2,5 Гбит/с
Зеленый	Скорость передачи данных 1 Гбит/с
Выкл	Скорость передачи данных 100 Мбит/с

Светодиод активности:

Состояние	Описание
Мигает	Происходит передача или прием данных
Выкл	Передача или прием данных не происходит

Порт USB 3.2 Gen 2 Type-A (красный)
Порт USB 3.2 Gen 2 поддерживает спецификацию USB 3.2 Gen 2 и совместим со спецификациями USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств.
Порт USB Type-C^®
Реверсивный порт USB поддерживает спецификацию USB 3.2 Gen 2 и совместим со спецификациями USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств.
Разъемы антенны SMA (2T2R)
Используйте этот разъем для подключения антенны.
Затяните антенны на разъемах антенн и правильно направьте антенны для лучшего приема сигнала.
Выход для центрального динамика/сабвуфера
Используйте этот аудиоразъем для подключения центральных динамиков/сабвуферов.
Выход для задних динамиков
Используйте этот аудиоразъем для подключения задних динамиков.
Оптический выходной разъем S/PDIF
Этот разъем обеспечивает цифровой аудиовыход на внешнюю аудиосистему, поддерживающую цифровой оптический звук. Перед использованием этой функции убедитесь, что ваша аудиосистема имеет оптический цифровой аудиовходной разъем.
Линейный вход/выход для боковых динамиков
Разъем линейного входа. Используйте этот аудиоразъем для линейных устройств, таких как оптический привод, Walkman и т. д.
Линейный выход/выход для передних динамиков
Разъем линейного выхода.
Микрофонный вход/выход для боковых динамиков
Разъем микрофонного входа.
(Примечание 2) Чтобы включить функцию Q-Flash Plus, посетите веб-страницу "Unique Features" на веб-сайте GIGABYTE.

Конфигурации аудиоразъемов:

Разъем	Наушники/2-канальный	4-канальный	5.1-канальный	7.1-канальный
Выход для центрального динамика/сабвуфера
Выход для задних динамиков
Линейный вход/выход для боковых динамиков
Линейный выход/выход для передних динамиков
Микрофонный вход/выход для боковых динамиков

Вы можете изменить функциональность аудиоразъема с помощью аудиопрограммного обеспечения. Если вы хотите установить боковой динамик, вам необходимо переназначить либо линейный вход, либо микрофонный вход на выход бокового динамика через аудиодрайвер.

При отсоединении кабеля, подключенного к разъему на задней панели, сначала отсоедините кабель от устройства, а затем от материнской платы.
При отсоединении кабеля вытащите его прямо из разъема. Не раскачивайте его из стороны в сторону, чтобы предотвратить короткое замыкание внутри разъема кабеля.

Посетите веб-сайт GIGABYTE для получения подробной информации о настройке аудиопрограммного обеспечения.

Внутренние разъемы

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
TPM
COM
CLR_CMOS
BAT

Перед подключением внешних устройств ознакомьтесь со следующими рекомендациями:

Сначала убедитесь, что ваши устройства совместимы с разъемами, к которым вы хотите подключиться.
Перед установкой устройств обязательно выключите устройства и компьютер. Отключите шнур питания от розетки, чтобы не повредить устройства.
После установки устройства и перед включением компьютера убедитесь, что кабель устройства надежно подключен к разъему на материнской плате.

1/2) ATX_12V/ATX (2x4 12V Power Connector and 2x12 Main Power Connector)
Благодаря использованию разъема питания, блок питания может обеспечивать достаточно стабильное питание для всех компонентов на материнской плате. Перед подключением разъема питания сначала убедитесь, что блок питания выключен и все устройства правильно установлены. Разъем питания имеет конструкцию, исключающую неправильное подключение. Подключите кабель питания к разъему питания в правильной ориентации.
Разъем питания 12 В в основном обеспечивает питание процессора. Если разъем питания 12 В не подключен, компьютер не запустится.
Для удовлетворения требований расширения рекомендуется использовать блок питания, который может выдерживать высокое энергопотребление (500 Вт или более). Если используется блок питания, который не обеспечивает необходимую мощность, это может привести к нестабильной или незагружаемой системе.

Номер контакта	Определение	Номер контакта	Определение
1	GND (только для 2x4-контактного 12 В)	5	+12 В (только для 2x4-контактного 12 В)
2	GND (только для 2x4-контактного 12 В)	6	+12 В (только для 2x4-контактного 12 В)
3	GND	7	+12 В
4	GND	8	+12 В

Номер контакта	Определение	Номер контакта	Определение
1	3,3 В	13	3,3 В
2	3,3 В	14	-12 В
3	GND	15	GND
4	+5 В	16	PS_ON (программное включение/выключение)
5	GND	17	GND
6	+5 В	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5 В
10	+12 В	22	+5 В
11	+12 В (только для 2x12-контактного ATX)	23	+5 В (только для 2x12-контактного ATX)
12	3,3 В (только для 2x12-контактного ATX)	24	GND (только для 2x12-контактного ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (Разъемы для вентиляторов)
Все разъемы для вентиляторов на этой материнской плате являются 4-контактными. Большинство разъемов для вентиляторов имеют конструкцию, исключающую неправильное подключение. При подключении кабеля вентилятора обязательно подключайте его в правильной ориентации (черный провод разъема является проводом заземления). Функция управления скоростью требует использования вентилятора с конструкцией управления скоростью вращения вентилятора. Для оптимального рассеивания тепла рекомендуется установить системный вентилятор внутри корпуса.

Номер контакта	Определение
1	GND
2	Регулировка скорости напряжения
3	Датчик
4	ШИМ-регулировка скорости

Разъем	CPU_FAN	SYS_FAN1/2/3
Максимальный ток	2A	2A
Максимальная мощность	24 Вт	24 Вт

Обязательно подключите кабели вентиляторов к разъемам вентиляторов, чтобы предотвратить перегрев ЦП и системы. Перегрев может привести к повреждению ЦП или зависанию системы.
Эти разъемы для вентиляторов не являются блоками перемычек конфигурации. Не устанавливайте перемычку на разъемы.

CPU_OPT (Разъем для вентилятора ЦП с водяным охлаждением)
Разъем для вентилятора является 4-контактным и имеет конструкцию, исключающую неправильное подключение. Большинство разъемов для вентиляторов имеют конструкцию, исключающую неправильное подключение. При подключении кабеля вентилятора обязательно подключайте его в правильной ориентации (черный провод разъема является проводом заземления). Функция управления скоростью требует использования вентилятора с конструкцией управления скоростью вращения вентилятора.

Номер контакта	Определение
1	GND
2	Регулировка скорости напряжения
3	Датчик
4	ШИМ-регулировка скорости

Обязательно подключите кабели вентиляторов к разъемам вентиляторов, чтобы предотвратить перегрев ЦП и системы. Перегрев может привести к повреждению ЦП или зависанию системы.
Эти разъемы для вентиляторов не являются блоками перемычек конфигурации. Не устанавливайте перемычку на разъемы.

D_LED1/D_LED2 (Разъемы адресуемой светодиодной ленты)
Разъемы можно использовать для подключения стандартной адресуемой светодиодной ленты 5050 с максимальной номинальной мощностью 5 А (5 В) и максимальным количеством 1000 светодиодов.

Номер контакта. Описание

1 V (5V)

2 Data

3 No Pin

4 GND

Подключите адресуемую светодиодную ленту к разъему. Штырь питания (отмеченный треугольником на разъеме) светодиодной ленты должен быть подключен к контакту 1 разъема адресуемой светодиодной ленты. Неправильное подключение может привести к повреждению светодиодной ленты.

LED_CPU (Разъем для светодиодной ленты кулера ЦП/RGB LED)
Этот разъем можно использовать для подключения светодиодной ленты кулера ЦП или стандартной светодиодной RGB-ленты 5050 (12 В/G/R/B) с максимальной номинальной мощностью 2 А (12 В) и максимальной длиной 2 м.

Номер контакта	Определение
1	12V
2	G
3	R
4	B

Подключите светодиодную ленту кулера ЦП/RGB LED к разъему. Штырь питания RGB LED Strip (отмеченный треугольником на разъеме) светодиодной ленты должен быть подключен к контакту 1 (12 В) этого разъема. Неправильное подключение может привести к повреждению светодиодной ленты.

Чтобы узнать, как включать/выключать подсветку светодиодной ленты, посетите веб-страницу "Уникальные особенности" на веб-сайте GIGABYTE.

Перед установкой устройств обязательно выключите их и компьютер. Отключите шнур питания от розетки, чтобы не повредить устройства.

LED_C1/LED_C2 (Разъемы для RGB LED Strip)
Эти разъемы можно использовать для подключения стандартной светодиодной RGB-ленты 5050 (12 В/G/R/B) с максимальной номинальной мощностью 2 А (12 В) и максимальной длиной 2 м.

Номер контакта Определение

1 12V

2 G

3 R

4 B

Подключите светодиодную ленту кулера ЦП/RGB LED к разъему. Штырь питания RGB LED power pin (отмеченный треугольником на разъеме) светодиодной ленты должен быть подключен к контакту 1 (12 В) этого разъема. Неправильное подключение может привести к повреждению светодиодной ленты.

Чтобы узнать, как включать/выключать подсветку светодиодной ленты, посетите веб-страницу "Уникальные особенности" на веб-сайте GIGABYTE.
Перед установкой устройств обязательно выключите их и компьютер. Отключите шнур питания от розетки, чтобы не повредить устройства.
SATA3 0/1/2/3 (Разъемы SATA 6Gb/s)
Разъемы SATA соответствуют стандарту SATA 6Gb/s и совместимы со стандартами SATA 3Gb/s и SATA 1.5Gb/s. Каждый разъем SATA поддерживает одно устройство SATA. Разъемы SATA поддерживают RAID 0, RAID 1 и RAID 10. Инструкции по настройке массива RAID см. в главе "Настройка набора RAID".

Номер контакта Определение

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
2A_CPU/M2B_SB (Разъемы M.2 Socket 3)
Разъемы M.2 поддерживают твердотельные накопители M.2 SATA или твердотельные накопители M.2 PCIe и поддерживают конфигурацию RAID. Обратите внимание, что твердотельный накопитель M.2 PCIe нельзя использовать для создания набора RAID с твердотельным накопителем M.2 SATA или жестким диском SATA. Инструкции по настройке массива RAID см. в главе "Настройка набора RAID".

Выполните следующие действия, чтобы правильно установить твердотельный накопитель M.2 в разъем M.2.
Шаг 1:
Найдите разъем M.2, в который будете устанавливать твердотельный накопитель M.2, с помощью отвертки отвинтите винт на радиаторе, а затем снимите радиатор. (Только разъем M2A_CPU имеет радиатор)
Шаг 2:
Найдите подходящее монтажное отверстие в зависимости от длины вашего твердотельного накопителя M.2. При необходимости переместите стойку в нужное монтажное отверстие. Вставьте твердотельный накопитель M.2 в разъем M.2 под углом.
Шаг 3:
Прижмите твердотельный накопитель M.2 вниз, а затем закрепите его винтом. Установите радиатор на место и закрепите его в исходном отверстии. Снимите защитную пленку с нижней части радиатора перед установкой радиатора на место.
F_PANEL (Разъем передней панели)
Подключите выключатель питания, выключатель перезагрузки, динамик, переключатель/датчик несанкционированного доступа к корпусу и индикатор состояния системы на корпусе к этому разъему в соответствии с приведенными ниже назначениями контактов. Обратите внимание на положительные и отрицательные контакты перед подключением кабелей.

PLED/PWR_LED (Индикатор питания):
Подключается к индикатору состояния питания на передней панели корпуса. Светодиод горит, когда система работает. Светодиод не горит, когда система находится в спящем режиме S3/S4 или выключена (S5).
PW (Выключатель питания):
Подключается к выключателю питания на передней панели корпуса. Вы можете настроить способ выключения системы с помощью выключателя питания (дополнительную информацию см. в главе "Настройка BIOS", "Настройки\Управление платформой").
SPEAK (Динамик):
Подключается к динамику на передней панели корпуса. Система сообщает о состоянии запуска системы, издавая звуковой сигнал. Один короткий звуковой сигнал будет слышен, если при запуске системы не будет обнаружено никаких проблем.
HD (Индикатор активности жесткого диска): Подключается к индикатору активности жесткого диска на передней панели корпуса. Светодиод горит, когда жесткий диск считывает или записывает данные.
RES (Выключатель перезагрузки):
Подключается к выключателю перезагрузки на передней панели корпуса. Нажмите выключатель перезагрузки, чтобы перезагрузить компьютер, если он завис и не может выполнить нормальную перезагрузку.
CI (Разъем датчика несанкционированного доступа к корпусу):
Подключается к переключателю/датчику несанкционированного доступа к корпусу, который может обнаружить, была ли снята крышка корпуса. Для этой функции требуется корпус с переключателем/датчиком несанкционированного доступа.
NC: Нет подключения.
Конструкция передней панели может различаться в зависимости от корпуса. Модуль передней панели в основном состоит из выключателя питания, выключателя перезагрузки, индикатора питания, индикатора активности жесткого диска, динамика и т. д. При подключении модуля передней панели корпуса к этому разъему убедитесь, что назначение проводов и назначение контактов совпадают правильно.

F_AUDIO (Разъем аудиоразъема на передней панели)
Аудиоразъем на передней панели поддерживает звук высокой четкости (HD). Вы можете подключить аудиомодуль передней панели корпуса к этому разъему. Убедитесь, что назначение проводов разъема модуля соответствует назначению контактов разъема материнской платы. Неправильное подключение разъема модуля и разъема материнской платы приведет к тому, что устройство не сможет работать или даже повредит его.

Номер контакта	Определение	Номер контакта	Определение
1	MIC2_L	6	Sense F_
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

В некоторых корпусах предусмотрен аудиомодуль передней панели, который имеет отдельные разъемы на каждом проводе, а не один штекер. Для получения информации о подключении аудиомодуля передней панели с другим назначением проводов обратитесь к производителю корпуса.

F_U32C (Разъем USB Type-C^® с поддержкой USB 3.2 Gen 1)
Этот разъем соответствует спецификации USB 3.2 Gen 1 и может обеспечивать один порт USB.

Pin No.	Определение	Pin No.	Определение	Pin No.	Определение
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (Разъем USB 3.2 Gen 1)
Разъем соответствует спецификациям USB 3.2 Gen 1 и USB 2.0 и может обеспечивать два порта USB. Для приобретения дополнительной 3,5-дюймовой передней панели, обеспечивающей два порта USB 3.2 Gen 1, обратитесь к местному дилеру.

Pin No.	Определение	Pin No.	Определение	Pin No.	Определение
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	14	SSTX2+

F_USB1/F_USB2 (Разъемы USB 2.0/1.1)
Разъемы соответствуют спецификациям USB 2.0/1.1. Каждый разъем USB может обеспечивать два порта USB через дополнительную планку USB. Для приобретения дополнительной планки USB обратитесь к местному дилеру.

Pin No.	Определение	Pin No.	Определение
1	Питание (5V)	6	USB DY+
2	Питание (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

Не подключайте кабель планки IEEE 1394 (2x5-контактный) к разъему USB 2.0/1.1.
Перед установкой планки USB обязательно выключите компьютер и отсоедините шнур питания от розетки, чтобы не повредить планку USB.

TPM (Разъем модуля доверенной платформы)
Вы можете подключить TPM (модуль доверенной платформы) к этому разъему.

Pin No. Определение Pin No. Определение

1 LAD0 7 LAD3

2 VCC3 8 GND _ F

3 LAD1 9 LFRAME

4 No Pin 10 NC

5 LAD2 11 SERIRQ

6 LCLK 12 LRESET
COM (Разъем последовательного порта)
Разъем COM может обеспечивать один последовательный порт через дополнительный кабель COM-порта. Для приобретения дополнительного кабеля COM-порта обратитесь к местному дилеру.

Pin No. Определение Pin No. Определение

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 _3 No Pin U

CLR_CMOS (Перемычка Clear CMOS)
Используйте эту перемычку для очистки конфигурации BIOS и сброса значений CMOS к заводским настройкам. Чтобы очистить значения CMOS, используйте металлический предмет, например отвертку, чтобы коснуться двух контактов на несколько секунд.

	Open: Normal
	Short: Clear CMOS Values

Всегда выключайте компьютер перед очисткой значений CMOS.
После перезагрузки системы перейдите в BIOS Setup, чтобы загрузить заводские настройки (выберите Load Optimized Defaults (Загрузить оптимизированные настройки по умолчанию)) или вручную настройте параметры BIOS (обратитесь к главе "BIOS Setup" для настройки BIOS).

BAT (Батарея)
Батарея обеспечивает питание для сохранения значений (таких как конфигурации BIOS, информация о дате и времени) в CMOS, когда компьютер выключен. Замените батарею, когда напряжение батареи упадет до низкого уровня, иначе значения CMOS могут быть неточными или могут быть потеряны.

Вы можете очистить значения CMOS, удалив батарею:
1. Выключите компьютер и отсоедините шнур питания.
2. Осторожно извлеките батарею из держателя и подождите одну минуту. (Или используйте металлический предмет, например отвертку, чтобы коснуться положительного и отрицательного контактов держателя батареи, замкнув их на 5 секунд.)
3. Замените батарею.
4. Подключите шнур питания и перезагрузите компьютер.
- Всегда выключайте компьютер и отключайте шнур питания перед заменой батареи.
- Замените батарею на эквивалентную. Повреждение ваших устройств может произойти, если батарея будет заменена на неправильную модель.
- Обратитесь в место покупки или к местному дилеру, если вы не можете заменить батарею самостоятельно или не уверены в модели батареи.
- При установке батареи обратите внимание на ориентацию положительной (+) и отрицательной (-) сторон батареи (положительная сторона должна быть обращена вверх).
- Использованные батареи должны утилизироваться в соответствии с местными экологическими нормами.

Настройка BIOS

BIOS (базовая система ввода-вывода) записывает аппаратные параметры системы в CMOS на материнской плате. Ее основные функции включают проведение самотестирования при включении питания (POST) во время запуска системы, сохранение системных параметров и загрузку операционной системы и т.д. BIOS включает программу настройки BIOS, которая позволяет пользователю изменять основные параметры конфигурации системы или активировать определенные функции системы.
При отключении питания батарея на материнской плате обеспечивает необходимое питание CMOS для сохранения значений конфигурации в CMOS.
Чтобы получить доступ к программе настройки BIOS, нажмите клавишу <Delete> во время POST при включении питания.
Чтобы обновить BIOS, используйте утилиту GIGABYTE Q-Flash или @BIOS.

Q-Flash позволяет пользователю быстро и легко обновлять или создавать резервные копии BIOS без входа в операционную систему.
@BIOS — это утилита на базе Windows, которая ищет и загружает последнюю версию BIOS из Интернета и обновляет BIOS.

Поскольку прошивка BIOS потенциально рискованна, если у вас нет проблем с использованием текущей версии BIOS, рекомендуется не прошивать BIOS. Чтобы прошить BIOS, делайте это с осторожностью. Неправильная прошивка BIOS может привести к неисправности системы.
Рекомендуется не изменять настройки по умолчанию (если только это не необходимо), чтобы предотвратить нестабильность системы или другие неожиданные результаты. Неправильное изменение настроек может привести к невозможности загрузки системы. В этом случае попробуйте очистить значения CMOS и сбросить настройки платы до значений по умолчанию. (Обратитесь к разделу "Load Optimized Defaults" (Загрузить оптимальные настройки по умолчанию) в этой главе или к описанию перемычки батареи/очистки CMOS в главе "Установка оборудования", чтобы узнать, как очистить значения CMOS.)

Начальный экран

При загрузке компьютера появится следующий экран с логотипом запуска.

Существует два различных режима BIOS, как показано ниже, и вы можете использовать клавишу <F2> для переключения между двумя режимами. Easy Mode позволяет пользователям быстро просматривать текущую информацию о системе или вносить изменения для достижения оптимальной производительности. В Easy Mode вы можете использовать мышь для перемещения по элементам конфигурации. Advanced Mode предоставляет подробные настройки BIOS. Вы можете нажимать клавиши со стрелками на клавиатуре для перемещения между элементами и нажимать <Enter> для подтверждения или входа в подменю. Или вы можете использовать мышь, чтобы выбрать нужный элемент.

Если система работает нестабильно, выберите пункт Load Optimized Defaults (Загрузить оптимальные настройки по умолчанию), чтобы установить для системы значения по умолчанию.
Описанные в этой главе меню настройки BIOS предназначены только для справки и могут отличаться в зависимости от версии BIOS.

Функциональные клавиши расширенного режима

<><>	Переместите полосу выбора, чтобы выбрать меню настройки
<><>	Переместите полосу выбора, чтобы выбрать элемент конфигурации в меню
<Enter>/Double Click	Выполнить команду или войти в меню
<+>/<Page Up>	Увеличить числовое значение или внести изменения
<->/<Page Down>	Уменьшить числовое значение или внести изменения
<F1>	Показать описание функциональных клавиш
<F2>	Переключиться в Easy Mode (Простой режим)
<F3>	Сохранить текущие настройки BIOS в профиль
<F4>	Загрузить настройки BIOS из профиля, созданного ранее
<F5>	Восстановить предыдущие настройки BIOS для текущих подменю
<F6>	Отобразить экран Smart Fan 5
<F7>	Загрузить оптимизированные настройки BIOS по умолчанию для текущих подменю
<F8>	Получить доступ к утилите Q-Flash
<F10>	Сохранить все изменения и выйти из программы настройки BIOS
<F11>	Переключиться в подменю Favorites (Избранное)
<F12>	Сделать снимок текущего экрана и сохранить его на USB-накопитель
<Insert>	Добавить или удалить избранную опцию
<Ctrl>+<S>	Отобразить информацию об установленной памяти
<Esc>	Главное меню: Выйти из программы настройки BIOS Подменю: Выйти из текущего подменю

Избранное (F11)

Установите часто используемые параметры в качестве избранных и используйте клавишу <F11> для быстрого переключения на страницу, где расположены все ваши избранные параметры. Чтобы добавить или удалить избранный параметр, перейдите на его исходную страницу и нажмите <Insert> на параметре. Параметр помечается звездочкой, если он установлен как "избранный".

Tweaker (Настройщик)

Стабильность работы системы с выбранными настройками разгона/повышенного напряжения зависит от общей конфигурации системы. Неправильный разгон/повышение напряжения может привести к повреждению ЦП, чипсета или памяти и сократить срок службы этих компонентов. Эта страница предназначена только для опытных пользователей, и мы рекомендуем не изменять настройки по умолчанию, чтобы предотвратить нестабильность системы или другие непредвиденные результаты. (Неправильное изменение настроек может привести к невозможности загрузки системы. В этом случае очистите значения CMOS и сбросьте плату к значениям по умолчанию.)

CPU Clock Control (Управление тактовой частотой ЦП)
Позволяет вручную установить базовую тактовую частоту ЦП с шагом 1 МГц. (По умолчанию: Auto)

Настоятельно рекомендуется устанавливать частоту ЦП в соответствии со спецификациями ЦП.
Spread Spectrum Control (Управление расширенным спектром)
Включает или отключает расширенный спектр ЦП/PCIe. (По умолчанию: Auto)
CPU Ratio Mode ^{(Примечание)}
Позволяет установить коэффициент ядра для всех ядер ЦП или отдельных ядер. (По умолчанию: Все ядра)
CCD0 CCX0/1 Ratio ^{(Примечание)}
Позволяет вручную установить коэффициент ядра для ядер CPU CCX0, 1. Этот параметр можно настроить только тогда, когда для параметра CPU Ratio Mode установлено значение Per CCX. (По умолчанию: Auto)
CPU Clock Ratio (Коэффициент тактовой частоты ЦП)
Позволяет изменять коэффициент тактовой частоты для установленного ЦП. Регулируемый диапазон зависит от установленного ЦП.
GFX Clock Frequency ^{(Примечание)}
Позволяет изменять частоту графического процессора. После изменения настроек GFX Clock Frequency (Частота тактовой частоты GFX) обязательно настройте параметры GFX Core Voltage (Напряжение ядра GFX). (По умолчанию: Auto)
NOTE: Регулируемый диапазон зависит от установленного ЦП. Auto (Авто) позволяет BIOS автоматически настроить этот параметр.
GFX Core Voltage ^{(Примечание)}
Позволяет изменять напряжение для графического процессора. (По умолчанию: Auto)
NOTE: Регулируемый диапазон зависит от установленного ЦП. Auto (Авто) позволяет BIOS автоматически настроить этот параметр.

Advanced CPU Settings (Расширенные настройки ЦП)
& Core Performance Boost ^{(Примечание)}
Позволяет определить, следует ли включать технологию Core Performance Boost (CPB), технологию повышения производительности ЦП. (По умолчанию: Auto)
(Note) Этот пункт присутствует только при установке ЦП, поддерживающего эту функцию.
SVM Mode (Режим SVM)
Виртуализация, расширенная с помощью технологии виртуализации, позволит платформе запускать несколько операционных систем и приложений в независимых разделах. Благодаря виртуализации одна компьютерная система может функционировать как несколько виртуальных систем. (По умолчанию: Disabled)
AMD Cool&Quiet function (Функция AMD Cool&Quiet)

Enabled (Включено)	Позволяет драйверу AMD Cool'n'Quiet динамически регулировать тактовую частоту и VID ЦП, чтобы уменьшить тепловыделение от вашего компьютера и его энергопотребление. (По умолчанию)
Disabled (Отключено)	Отключает эту функцию.

PPC Adjustment ^{(Примечание 1)}
Позволяет зафиксировать PState ЦП. (По умолчанию: PState 0)
Global C-state Control ^{(Примечание 1)}
Позволяет определить, разрешить ли ЦП переходить в C-состояния. Если этот параметр включен, частота ядра ЦП будет снижена во время состояния остановки системы для снижения энергопотребления. (По умолчанию: Auto)
Power Supply Idle Control ^{(Примечание 1)}
Включает или отключает состояние Package C6.

Typical Current Idle (Типичный ток в режиме ожидания)	Отключает эту функцию.
Low Current Idle (Низкий ток в режиме ожидания)	Включает эту функцию.
Auto (Авто)	Позволяет BIOS автоматически настроить этот параметр. (По умолчанию)

CCD Control ^{(Примечание 1)}
Устанавливает количество используемых CCD. (По умолчанию: Auto)
Downcore Control (Управление понижением ядра)
Позволяет выбрать количество включаемых ядер ЦП (количество ядер ЦП может варьироваться в зависимости от ЦП). (По умолчанию: Auto)
SMT Mode (Режим SMT)
Позволяет включить или отключить технологию одновременной многопоточности ЦП. (По умолчанию: Auto)
CPPC (Примечание 1)
Включает или отключает функцию CPPC. (По умолчанию: Auto)
CPPC Preferred Cores ^{(Примечание 1)}
Включает или отключает функцию CPPC Preferred Cores. (По умолчанию: Auto)
Extreme Memory Profile (X.M.P.) ^{(Примечание 2)}
Позволяет BIOS считывать данные SPD на модуле(ях) памяти XMP для повышения производительности памяти при включении.

Disabled (Отключено)	Отключает эту функцию. (По умолчанию)
Profile1	Использует настройки Profile 1.
Profile2 ^{(Примечание 2)}	Использует настройки Profile 2.

XMP High Frequency Support ^{(Примечание 2)}
Позволяет выбрать уровень совместимости для высокочастотной памяти. Этот параметр можно настроить только тогда, когда для параметра Extreme Memory Profile (X.M.P.) (Экстремальный профиль памяти (X.M.P.)) установлено значение Profile1 или Profile2. (По умолчанию: Auto)
System Memory Multiplier (Множитель системной памяти)
Позволяет установить множитель системной памяти. Auto (Авто) устанавливает множитель памяти в соответствии с данными SPD памяти. (По умолчанию: Auto)

(Примечание 1) Этот пункт присутствует только при установке ЦП, поддерживающего эту функцию.
(Примечание 2) Этот пункт присутствует только при установке ЦП и модуля памяти, поддерживающих эту функцию.

Advanced Memory Settings ƒ (Расширенные настройки памяти)
Memory Subtimings (Субтайминги памяти)
Standard Timing Control (Стандартное управление таймингами), Advanced Timing Control (Расширенное управление таймингами), CAD Bus Setup Timing (Тайминги настройки шины CAD), CAD Bus
Drive Strength (Мощность драйвера шины CAD), Data Bus Configuration (Конфигурация шины данных)
В этих разделах представлены настройки таймингов памяти. Примечание: Ваша система может стать нестабильной или не загрузиться после внесения изменений в тайминги памяти. В этом случае верните плату к значениям по умолчанию, загрузив оптимизированные значения по умолчанию или очистив значения CMOS.
ƒ SPD Info (Информация SPD)
Отображает информацию об установленной памяти.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Эти пункты позволяют регулировать напряжение CPU Vcore и памяти.

ƒ CPU/VRM Settings (Настройки ЦП/VRM)
Это подменю позволяет настроить уровень калибровки Load-Line, уровень защиты от перенапряжения, уровень защиты от перегрузки по току и фазы ШИМ.

Настройки

Platform Power

AC BACK
Определяет состояние системы после возобновления питания после сбоя питания переменного тока.

Memory	Система возвращается в свое последнее известное состояние активности после возобновления питания переменного тока.
Always On	Система включается после возобновления питания переменного тока.
Always Off	Система остается выключенной после возобновления питания переменного тока. (По умолчанию)

ErP
Определяет, позволяет ли система потреблять наименьшее количество энергии в состоянии S5 (выключение). (По умолчанию: Disabled) Примечание: Когда для этого параметра установлено значение Enabled, функция Resume by Alarm становится недоступной.
Soft-Off by PWR-BTTN
Настраивает способ выключения компьютера в режиме MS-DOS с помощью кнопки питания.

Instant-Off	Нажмите кнопку питания, и система немедленно выключится. (По умолчанию)
Delay 4 Sec.	Нажмите и удерживайте кнопку питания в течение 4 секунд, чтобы выключить систему. Если кнопка питания нажата менее 4 секунд, система перейдет в спящий режим.

Power Loading
Включает или отключает фиктивную нагрузку. Когда блок питания находится под низкой нагрузкой, активируется самозащита, что приведет к его отключению или выходу из строя. Если это произойдет, установите значение Enabled. Auto (Авто) позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)

Resume by Alarm
Определяет, следует ли включать систему в желаемое время. (По умолчанию: Disabled)
Если включено, установите дату и время следующим образом:
День пробуждения: Включать систему в определенное время каждый день или в определенный день месяца.
Час/минута/секунда пробуждения: Установите время, в которое система будет включаться автоматически.
Note (Примечание): При использовании этой функции избегайте неправильного завершения работы из операционной системы или отключения питания переменного тока, иначе настройки могут быть неэффективными.
Wake on LAN
Включает или отключает функцию Wake on LAN. (По умолчанию: Enabled)
High Precision Event Timer
Включает или отключает High Precision Event Timer (HPET) в операционной системе. (По умолчанию: Enabled)
CEC 2019 Ready
Позволяет выбрать, разрешать ли системе регулировать энергопотребление, когда она находится в состоянии выключения, простоя или ожидания, чтобы соответствовать стандартам CEC (Калифорнийской энергетической комиссии) 2019 года. (По умолчанию: Disabled)

IO Ports

Initial Display Output
Указывает первую инициализацию дисплея монитора с установленной видеокарты PCI Express или встроенной видеокарты.

IGD Video^(Note)	Устанавливает встроенную графику в качестве первого дисплея.
PCIe 1 Slot	Устанавливает видеокарту в слоте PCIEX16 в качестве первого дисплея. (По умолчанию)
PCIe 2 Slot	Устанавливает видеокарту в слоте PCIEX2 в качестве первого дисплея.

Integrated Graphics ^(Note)
Включает или отключает функцию встроенной графики.

Auto	BIOS автоматически включает или отключает встроенную графику в зависимости от установленной видеокарты. (По умолчанию)
Forces	Включает встроенную графику.
Disabled	Отключает встроенную графику.

UMA Mode ^(Note)
Укажите режим UMA.

Auto	Позволяет BIOS автоматически настраивать этот параметр. (По умолчанию)
UMA Specified	Устанавливает размер буфера кадров UMA.
UMA Auto	Устанавливает разрешение дисплея.
UMA Game Optimized	Регулирует размер буфера кадров в зависимости от общего объема системной памяти.

Этот параметр можно настроить только тогда, когда для Integrated Graphics установлено значение Forces.
UMA Frame Buffer Size (Note)
Размер буфера кадра — это общий объем системной памяти, выделенной исключительно для встроенного графического контроллера. MS-DOS, например, будет использовать для отображения только эту память. Доступные параметры: Auto (по умолчанию), 64M~2G. Этот параметр можно настроить, только если для параметра UMA Mode установлено значение UMA Specified.
Display Resolution ^(Note)
Позволяет установить разрешение дисплея. Доступные параметры: Auto (по умолчанию), 1920x1080 и ниже, 2560x1600, 3840x2160.
Этот параметр можно настроить, только если для параметра UMA Mode установлено значение UMA Auto.
HD Audio Controller
Включает или отключает встроенную аудиофункцию. (По умолчанию: Enabled)
Если вы хотите установить стороннюю дополнительную аудиокарту вместо использования встроенного аудио, установите для этого параметра значение Disabled.
PCIEX16 Bifurcation
Позволяет определить, как делится пропускная способность слота PCIEX16. Параметры: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Note). (По умолчанию: Auto)
Above 4G Decoding
Включает или отключает декодирование 64-разрядных устройств в адресном пространстве выше 4 ГБ (только если ваша система поддерживает 64-разрядное декодирование PCI). Установите значение Enabled, если установлено более одной усовершенствованной графической карты и их драйверы не могут быть запущены при входе в операционную систему (из-за ограниченного адресного пространства памяти в 4 ГБ). (По умолчанию: Disabled)
Re-Size BAR Support
Включает или отключает поддержку Resizable BAR. (По умолчанию: Disabled)
Onboard LAN Controller
Включает или отключает встроенную функцию LAN. (По умолчанию: Enabled)
Если вы хотите установить стороннюю дополнительную сетевую карту вместо использования встроенной LAN, установите для этого параметра значение Disabled.
(Примечание) Этот параметр присутствует только при установке ЦП, поддерживающего эту функцию.

Super IO Configuration
Serial Port
Включает или отключает встроенный последовательный порт. (По умолчанию: Enabled)
USB Configuration & Legacy USB Support
Позволяет использовать USB-клавиатуру/мышь в MS-DOS. (По умолчанию: Enabled)
XHCI Hand-off
Определяет, следует ли включать функцию XHCI Hand-off для операционной системы без поддержки XHCI Hand-off. (По умолчанию: Enabled)
USB Mass Storage Driver Support
Включает или отключает поддержку запоминающих USB-устройств. (По умолчанию: Enabled)
Port 60/64 Emulation
Включает или отключает эмуляцию портов ввода-вывода 64h и 60h. Это следует включить для полной поддержки устаревших USB-клавиатур/мышей в MS-DOS или в операционной системе, которая изначально не поддерживает USB-устройства. (По умолчанию: Disabled)
Mass Storage Devices
Отображает список подключенных запоминающих USB-устройств. Этот элемент появляется только при установке запоминающего USB-устройства.
NVMe Configuration
Отображает информацию о вашем твердотельном накопителе M.2 NVME PCIe SSD, если он установлен.

SATA Configuration

SATA Mode
Включает или отключает RAID для контроллеров SATA, интегрированных в набор микросхем, или настраивает контроллеры SATA в режим AHCI.

RAID

Включает RAID для контроллера SATA.

AHCI

Настраивает контроллеры SATA в режим AHCI. Advanced Host Controller Interface (AHCI) — это спецификация интерфейса, которая позволяет драйверу хранилища включать расширенные функции Serial ATA, такие как Native Command Queuing и горячее подключение. (По умолчанию)

NVMe RAID mode
Позволяет определить, следует ли использовать твердотельные накопители M.2 NVMe PCIe SSD для настройки RAID. (По умолчанию: Disabled)
Chipset SATA Port Enable
Включает или отключает интегрированные контроллеры SATA. (По умолчанию: Enabled)
Chipset SATA Port 0/1/2/3
Отображает информацию о подключенных SATA-устройствах.

Network Stack Configuration
Network Stack
Отключает или включает загрузку из сети для установки ОС в формате GPT, например, установку ОС с сервера служб развертывания Windows. (По умолчанию: Disabled)
IPv4 PXE Support
Включает или отключает поддержку IPv4 PXE. Этот параметр можно настроить только тогда, когда включен Network Stack.
IPv4 HTTP Support
Включает или отключает поддержку загрузки HTTP для IPv4. Этот параметр можно настроить только тогда, когда включен Network Stack.
IPv6 PXE Support
Включает или отключает поддержку IPv6 PXE. Этот параметр можно настроить только тогда, когда включен Network Stack.
IPv6 HTTP Support
Включает или отключает поддержку загрузки HTTP для IPv6. Этот параметр можно настроить только тогда, когда включен Network Stack.
PXE boot wait time
Позволяет настроить, как долго ждать, прежде чем можно будет нажать <Esc> для отмены загрузки PXE. Этот параметр можно настроить только тогда, когда включен Network Stack. (По умолчанию: 0)
Media detect count
Позволяет установить количество проверок наличия носителя. Этот параметр можно настроить только тогда, когда включен Network Stack. (По умолчанию: 1)
Realtek PCIe Family Controller
Это подменю содержит информацию о конфигурации LAN и связанных параметрах конфигурации.

Miscellaneous

Светодиоды в состоянии включения питания системы

LEDs in System Power On State
Позволяет включать или отключать светодиодную подсветку материнской платы, когда система включена.

Off	Отключает выбранный режим подсветки, когда система включена.
On	Включает выбранный режим подсветки, когда система включена. (По умолчанию)

LEDs in Sleep, Hibernation, and Soft Off States
Позволяет установить режим подсветки светодиодов материнской платы в состоянии системы S3/S4/S5. Этот параметр можно настроить, когда для параметра LEDs in System Power On State установлено значение On.

Off	Отключает выбранный режим подсветки, когда система переходит в состояние S3/S4/S5. (По умолчанию)
On	Включает выбранный режим подсветки, когда система переходит в состояние S3/S4/S5.

PCIe Slot Configuration
Позволяет установить режим работы слотов PCI Express на Gen 1, Gen 2, Gen 3 или Gen 4 ^(Note). Фактический режим работы зависит от аппаратной спецификации каждого слота. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)

PCIe ASPM Mode
Позволяет настроить режим ASPM для устройства, подключенного к шине CPU PCI Express. (По умолчанию: Disabled)

3DMark01 Enhancement
Позволяет определить, следует ли улучшать производительность некоторых устаревших тестов. (По умолчанию: Disabled)
IOMMU

IOMMU
Включает или отключает поддержку AMD IOMMU. (По умолчанию: Auto)

AMD CPU fTPM
Включает или отключает функцию TPM 2.0, интегрированную в AMD CPU. (По умолчанию: Disabled)

Trusted Computing
Включает или отключает модуль Trusted Platform Module (TPM).
AMD CBS
Это подменю предоставляет параметры конфигурации, связанные с AMD CBS.

PC Health

Reset Case Open Status

Disabled	Сохраняет или удаляет запись о предыдущем состоянии несанкционированного доступа к корпусу. (По умолчанию)
Enabled	Удаляет запись о предыдущем состоянии несанкционированного доступа к корпусу, и в поле «Case Open» при следующей загрузке будет отображаться «No».

(Примечание) Этот пункт присутствует, только если установлен процессор, поддерживающий эту функцию.
Case Open (Открытие корпуса)
Отображает статус обнаружения устройства обнаружения вторжения в корпус, подключенного к разъему CI на материнской плате. Если крышка корпуса системы снята, в этом поле отобразится "Yes" (Да), в противном случае - "No" (Нет). Чтобы очистить запись о состоянии вторжения в корпус, установите для параметра Reset Case Open Status (Сбросить статус открытия корпуса) значение Enabled (Включено), сохраните настройки в CMOS, а затем перезагрузите систему.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
Отображает текущие напряжения системы.

Smart Fan 5

Monitor (Монитор)
Позволяет выбрать цель для мониторинга и выполнить дальнейшую настройку. (По умолчанию: CPU FAN)

Fan Speed Control (Управление скоростью вращения вентилятора)
Позволяет определить, следует ли включать функцию управления скоростью вращения вентилятора и регулировать скорость вращения вентилятора.

Normal	Позволяет вентилятору работать с разной скоростью в зависимости от температуры. Вы можете регулировать скорость вращения вентилятора с помощью System Information Viewer в соответствии с требованиями вашей системы. (По умолчанию)
Silent	Позволяет вентилятору работать на низкой скорости.
Manual	Позволяет управлять скоростью вращения вентилятора на графике кривой.
Full Speed	Позволяет вентилятору работать на полной скорости.

Fan Control Use Temperature Input (Использовать температурный вход для управления вентилятором)
Позволяет выбрать эталонную температуру для управления скоростью вращения вентилятора.
Temperature Interval (Температурный интервал)
Позволяет выбрать температурный интервал для изменения скорости вращения вентилятора.
Fan Control Mode (Режим управления вентилятором)

Auto	Позволяет BIOS автоматически определять тип установленного вентилятора и устанавливать оптимальный режим управления. (По умолчанию)
Voltage	Режим напряжения рекомендуется для 3-контактного вентилятора.
PWM	Режим PWM рекомендуется для 4-контактного вентилятора.

Fan Stop (Остановка вентилятора)
Включает или отключает функцию остановки вентилятора. Вы можете установить температурный предел, используя температурную кривую. Вентилятор прекращает работу, когда температура ниже предела. (По умолчанию: Disabled)
Temperature (Температура)
Отображает текущую температуру выбранной целевой области.
Fan Speed (Скорость вращения вентилятора)
Отображает текущую скорость вращения вентилятора.
Flow Rate (Расход)
Отображает расход вашей системы водяного охлаждения.
Temperature Warning Control (Управление предупреждением о температуре)
Устанавливает порог предупреждения для температуры. Когда температура превышает порог, BIOS издаст предупреждающий звук. Возможные варианты: Disabled (Отключено) (по умолчанию), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning (Предупреждение о неисправности вентилятора)
Позволяет системе издавать предупреждающий звук, если вентилятор не подключен или неисправен. Проверьте состояние вентилятора или подключение вентилятора, если это произойдет. (По умолчанию: Disabled)

Информация о системе

В этом разделе представлена информация о модели вашей материнской платы и версии BIOS. Вы также можете выбрать язык по умолчанию, используемый BIOS, и вручную установить системное время.
Язык системы
Выбирает язык по умолчанию, используемый BIOS.
Системная дата
Устанавливает системную дату. Формат даты: неделя (только для чтения), месяц, число и год. Используйте <Enter> для переключения между полями месяца, числа и года, а также клавиши <Page Up> или <Page Down> для установки нужного значения.
Системное время
Устанавливает системное время. Формат времени: час, минута и секунда. Например, 13:00:00 — это 1 час дня. Используйте <Enter> для переключения между полями часов, минут и секунд, а также клавиши <Page Up> или <Page Down> для установки нужного значения.
Уровень доступа
Отображает текущий уровень доступа в зависимости от используемого типа защиты паролем. (Если пароль не установлен, по умолчанию отображается Administrator.) Уровень Administrator позволяет вносить изменения во все настройки BIOS; уровень User позволяет вносить изменения только в определенные настройки BIOS, но не во все.

Информация об подключенных устройствах
Отображает информацию о ваших SATA, PCI Express и M.2 устройствах, если они установлены.
Q-Flash
Позволяет получить доступ к утилите Q-Flash для обновления BIOS или резервного копирования текущей конфигурации BIOS.

Загрузка

Приоритеты вариантов загрузки
Указывает общий порядок загрузки с доступных устройств. Съемные запоминающие устройства, поддерживающие формат GPT, будут иметь префикс "UEFI:" в списке загрузочных устройств. Чтобы загрузиться с операционной системы, поддерживающей GPT-разделение, выберите устройство с префиксом "UEFI:".
Или, если вы хотите установить операционную систему, поддерживающую GPT-разделение, такую как Windows 10 64-bit, выберите оптический привод, содержащий установочный диск Windows 10 64-bit и имеющий префикс "UEFI:".
Bootup NumLock State
Включает или отключает функцию Numlock на цифровой клавиатуре после POST. (По умолчанию: On (Вкл.))
Security Option
Указывает, требуется ли пароль каждый раз при загрузке системы или только при входе в BIOS Setup. После настройки этого параметра установите пароль(и) в пункте Administrator Password/User Password.

Setup	Пароль требуется только для входа в программу BIOS Setup.
System	Пароль требуется для загрузки системы и для входа в программу BIOS Setup. (По умолчанию)

Full Screen LOGO Show
Позволяет определить, отображать ли логотип GIGABYTE при запуске системы. Disabled (Отключено) пропускает логотип GIGABYTE при запуске системы. (По умолчанию: Enabled (Включено))
Fast Boot
Включает или отключает быструю загрузку, чтобы сократить процесс загрузки ОС. Ultra Fast обеспечивает максимальную скорость загрузки. (По умолчанию: Disabled (Отключено))
Поддержка SATA

Last Boot SATA Devices Only	За исключением предыдущего загрузочного диска, все SATA-устройства отключаются до завершения процесса загрузки ОС. (По умолчанию)
All SATA Devices	Все SATA-устройства работают в операционной системе и во время POST.

Этот пункт можно настроить, только если для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast.
Поддержка NVMe
Позволяет включать или отключать устройства NVMe. (По умолчанию: Enabled (Включено))
Этот пункт можно настроить, только если для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast.
Поддержка VGA
Позволяет выбрать тип загружаемой операционной системы.

Auto	Включает только устаревший вариант ROM.
EFI Driver	Включает EFI option ROM. (По умолчанию)

Этот пункт можно настроить, только если для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast.
Поддержка USB

Disabled	Все USB-устройства отключаются до завершения процесса загрузки ОС.
Full Initial	Все USB-устройства работают в операционной системе и во время POST. (По умолчанию)
Partial Initial	Часть USB-устройств отключается до завершения процесса загрузки ОС.

Этот пункт можно настроить, только если для параметра Fast Boot установлено значение Enabled (Включено). Эта функция отключается, если для параметра Fast Boot установлено значение Ultra Fast.
Поддержка драйвера сетевого стека

Disabled	Отключает загрузку из сети. (По умолчанию)
Enabled	Включает загрузку из сети.

Этот пункт можно настроить, только если для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast.
CSM Support
Включает или отключает UEFI CSM (Compatibility Support Module) для поддержки устаревшего процесса загрузки ПК.

Disabled	Отключает UEFI CSM и поддерживает только процесс загрузки UEFI BIOS.
Enabled	Включает UEFI CSM. (По умолчанию)

LAN PXE Boot Option ROM
Позволяет выбрать, включать ли устаревший вариант ROM для LAN-контроллера. (По умолчанию: Disabled (Отключено)) Этот пункт можно настроить, только если для параметра CSM Support установлено значение Enabled (Включено).
Storage Boot Option Control
Позволяет выбрать, включать ли UEFI или устаревший вариант ROM для контроллера устройства хранения.

Disabled	Отключает option ROM.
UEFI Only	Включает только UEFI option ROM. (По умолчанию)
Legacy Only	Включает только устаревший вариант ROM.

Этот пункт можно настроить, только если для параметра CSM Support установлено значение Enabled (Включено).
Приоритет ROM для других устройств PCI
Позволяет выбрать, включать ли UEFI или устаревший вариант ROM для контроллера устройства PCI, отличного от LAN, устройства хранения и графических контроллеров.

Disabled	Отключает option ROM.
UEFI Only	Включает только UEFI option ROM. (По умолчанию)
Legacy Only	Включает только устаревший вариант ROM.

Этот пункт можно настроить, только если для параметра CSM Support установлено значение Enabled (Включено).
Administrator Password
Позволяет настроить пароль администратора. Нажмите <Enter> на этом пункте, введите пароль и снова нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. В отличие от пароля пользователя, пароль администратора позволяет вносить изменения во все настройки BIOS.
User Password
Позволяет настроить пароль пользователя. Нажмите <Enter> на этом пункте, введите пароль и снова нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. Однако пароль пользователя позволяет вносить изменения только в определенные настройки BIOS, но не во все.
Чтобы отменить пароль, нажмите <Enter> на пункте пароля и, когда потребуется ввести пароль, сначала введите правильный пароль. Когда появится запрос на новый пароль, нажмите <Enter>, не вводя никакого пароля. Нажмите <Enter> еще раз, когда будет предложено подтвердить.
ПРИМЕЧАНИЕ: Перед установкой пароля пользователя обязательно сначала установите пароль администратора.

Secure Boot
Позволяет включать или отключать безопасную загрузку и настраивать соответствующие параметры. Этот пункт можно настроить, только если для параметра CSM Support установлено значение Disabled (Отключено).
Preferred Operating Mode
Позволяет выбрать, входить ли в режим Easy или Advanced после входа в BIOS Setup. Auto (Авто) входит в режим BIOS, в котором он был в последний раз. (По умолчанию: Auto (Авто))

Сохранить и выйти

Save & Exit Setup (Сохранить и выйти из настроек)
Нажмите <Enter> на этом пункте и выберите Yes (Да). Это сохранит изменения в CMOS и выйдет из программы BIOS Setup. Выберите No (Нет) или нажмите <Esc> для возврата в главное меню BIOS Setup.
Exit Without Saving (Выйти без сохранения)
Нажмите <Enter> на этом пункте и выберите Yes (Да). Это выйдет из BIOS Setup без сохранения изменений, внесенных в BIOS Setup в CMOS. Выберите No (Нет) или нажмите <Esc> для возврата в главное меню BIOS Setup.
Load Optimized Defaults (Загрузить оптимизированные настройки по умолчанию)
Нажмите <Enter> на этом пункте и выберите Yes (Да), чтобы загрузить оптимальные настройки BIOS по умолчанию. Настройки BIOS по умолчанию помогают системе работать в оптимальном состоянии. Всегда загружайте оптимизированные настройки по умолчанию после обновления BIOS или после очистки значений CMOS.
Boot Override (Переопределение загрузки)
Позволяет выбрать устройство для немедленной загрузки. Нажмите <Enter> на выбранном устройстве и выберите Yes (Да) для подтверждения. Ваша система автоматически перезагрузится и загрузится с этого устройства.
Save Profiles (Сохранить профили)
Эта функция позволяет сохранить текущие настройки BIOS в профиль. Вы можете создать до 8 профилей и сохранить их как Setup Profile 1~ Setup Profile 8. Нажмите <Enter> для завершения. Или вы можете выбрать Select File in HDD/FDD/USB (Выберите файл на HDD/FDD/USB), чтобы сохранить профиль на устройство хранения.
Load Profiles (Загрузить профили)
Если ваша система становится нестабильной и вы загрузили настройки BIOS по умолчанию, вы можете использовать эту функцию для загрузки настроек BIOS из ранее созданного профиля, без необходимости повторной настройки параметров BIOS. Сначала выберите профиль, который хотите загрузить, а затем нажмите <Enter> для завершения. Вы можете выбрать Select File in HDD/FDD/USB (Выберите файл на HDD/FDD/USB), чтобы ввести профиль, ранее созданный с вашего устройства хранения, или загрузить профиль, автоматически созданный BIOS, например, вернуть настройки BIOS к последним настройкам, которые работали правильно (последняя известная хорошая запись).

Настройка RAID-массива

Уровни RAID

	RAID 0	RAID 1	RAID 10
Минимальное количество жестких дисков	≥2	2	4
Емкость массива	Количество жестких дисков * Размер самого маленького диска	Размер самого маленького диска	(Количество жестких дисков/2) * Размер самого маленького диска
Отказоустойчивость	Нет	Да	Да

Прежде чем начать, подготовьте следующие элементы:

Как минимум два жестких диска SATA или твердотельных накопителя. ^{(Примечание)} (Для обеспечения оптимальной производительности рекомендуется использовать два жестких диска с идентичной моделью и емкостью).
Установочный диск Windows.
Компьютер с подключением к Интернету.
USB-накопитель.

Настройка встроенного контроллера SATA

Установка жесткого(их) диска(ов) SATA в компьютер
Установите жесткие диски/твердотельные накопители в разъемы SATA/M.2 на материнской плате. Затем подключите разъемы питания от блока питания к жестким дискам.
Настройка режима контроллера SATA в BIOS Setup
Убедитесь, что режим контроллера SATA правильно настроен в BIOS Setup.
Действия:
Включите компьютер и нажмите <Delete> (Удалить), чтобы войти в BIOS Setup во время POST (самотестирование при включении питания). В разделе Settings\IO Ports (Настройки\Порты ввода-вывода) установите для параметра SATA Configuration\SATA Mode (Конфигурация SATA\Режим SATA) значение RAID. Затем сохраните настройки и перезагрузите компьютер. (Если вы хотите использовать твердотельные накопители NVMe PCIe для настройки RAID, убедитесь, что для параметра NVMe RAID mode (Режим NVMe RAID) установлено значение Enabled (Включено).)
Описанные в этом разделе меню BIOS Setup могут отличаться от точных настроек для вашей материнской платы. Фактические параметры меню BIOS Setup, которые вы увидите, будут зависеть от вашей материнской платы и версии BIOS.
Конфигурация UEFI RAID
Действия:
1. В BIOS Setup перейдите в раздел Boot (Загрузка) и установите для параметра CSM Support (Поддержка CSM) значение Disabled (Отключено). Сохраните изменения и выйдите из BIOS Setup.
2. После перезагрузки системы снова войдите в BIOS Setup. Затем войдите в подменю Settings\IO Ports\RAIDXpert2 Configuration Utility (Настройки\Порты ввода-вывода\Утилита конфигурации RAIDXpert2).
3. На экране RAIDXpert2 Configuration Utility (Утилита конфигурации RAIDXpert2) нажмите <Enter> на Array Management (Управление массивом), чтобы войти на экран Create Array (Создать массив). Затем выберите уровень RAID. Поддерживаемые уровни RAID включают RAID 0, RAID 1 и RAID 10 (доступные варианты зависят от количества установленных жестких дисков). Далее нажмите <Enter> на Select Physical Disks (Выбрать физические диски), чтобы войти на экран Select Physical Disks (Выбрать физические диски).
4. На экране Select Physical Disks (Выбрать физические диски) выберите жесткие диски, которые будут включены в RAID-массив, и установите для них значение Enabled (Включено). Затем используйте клавишу со стрелкой вниз, чтобы перейти к Apply Changes (Применить изменения) и нажмите <Enter>. Затем вернитесь к предыдущему экрану и установите Select CacheTagSize, Read Cache Policy (Политика кэширования чтения) и Write Cache Policy (Политика кэширования записи).
5. Перейдите к Create Array (Создать массив) и нажмите <Enter>, чтобы начать.
6. После завершения вы вернетесь на экран Array Management (Управление массивом). В разделе Manage Array Properties (Управление свойствами массива) вы можете увидеть новый том RAID и информацию об уровне RAID, имени массива, емкости массива и т. д.
  (Примечание) Твердотельный накопитель M.2 PCIe нельзя использовать для настройки RAID-массива ни с твердотельным накопителем M.2 SATA, ни с жестким диском SATA.

Установите драйвер RAID и операционную систему
При правильных настройках BIOS вы готовы к установке операционной системы.

Установка операционной системы
Поскольку некоторые операционные системы уже включают драйвер RAID, вам не нужно устанавливать отдельный драйвер RAID во время процесса установки Windows. После установки операционной системы мы рекомендуем установить все необходимые драйверы из GIGABYTE APP Center, чтобы обеспечить производительность и совместимость системы. Если операционная система, которую необходимо установить, требует, чтобы вы предоставили дополнительный драйвер RAID во время процесса установки ОС, обратитесь к приведенным ниже инструкциям:

Перейдите на веб-сайт GIGABYTE, перейдите на веб-страницу модели материнской платы, загрузите файл AMD RAID Preinstall Driver (Драйвер предварительной установки AMD RAID) на странице Support\Download\SATA RAID/AHCI (Поддержка\Загрузка\SATA RAID/AHCI), распакуйте файл и скопируйте файлы на USB-накопитель.
Загрузитесь с установочного диска Windows и выполните стандартные действия по установке ОС. Когда появится экран с запросом загрузки драйвера, выберите Browse (Обзор).
Вставьте USB-накопитель, а затем перейдите к месту расположения драйвера. Сначала выберите AMD-RAID Bottom Device (Нижнее устройство AMD-RAID) и нажмите Next (Далее), чтобы загрузить драйвер. Затем выберите AMD-RAID Controller (Контроллер AMD-RAID) и нажмите Next (Далее), чтобы загрузить драйвер. Наконец, продолжите установку ОС.

Посетите веб-сайт GIGABYTE для получения подробной информации о настройке RAID-массива.

Установка драйверов

После установки операционной системы в правом нижнем углу рабочего стола появится диалоговое окно с вопросом, хотите ли вы загрузить и установить драйверы и приложения GIGABYTE через APP Center. Нажмите Install (Установить), чтобы продолжить установку. (В BIOS Setup убедитесь, что для параметра Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install (Настройки\Порты ввода-вывода\Конфигурация загрузки и установки APP Center\Загрузка и установка APP Center) установлено значение Enabled (Включено).)

Когда появится диалоговое окно Лицензионного соглашения с конечным пользователем, нажмите <Accept> (Принять), чтобы установить APP Center. На экране APP Center выберите драйверы и приложения, которые хотите установить, и нажмите Install (Установить).

Перед установкой убедитесь, что система подключена к Интернету.

Посетите веб-сайт GIGABYTE для получения дополнительной информации о программном обеспечении.

Посетите веб-сайт GIGABYTE для получения дополнительной информации об устранении неполадок.

Свяжитесь с нами
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
Чтобы отправить технический или нетехнический вопрос (продажи/маркетинг), перейдите по ссылке:https://esupport.gigabyte.com

Для получения более подробной информации о продукте посетите веб-сайт GIGABYTE.

GIGABYTE сократит использование бумаги, чтобы выполнить обязанности мирового гражданина. Кроме того, чтобы уменьшить воздействие на глобальное потепление, упаковочные материалы этого продукта подлежат переработке и повторному использованию. GIGABYTE работает вместе с вами, чтобы защитить окружающую среду.

Ссылки

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать GIGABYTE B550M AORUS PRO AX - Руководство по материнской плате
