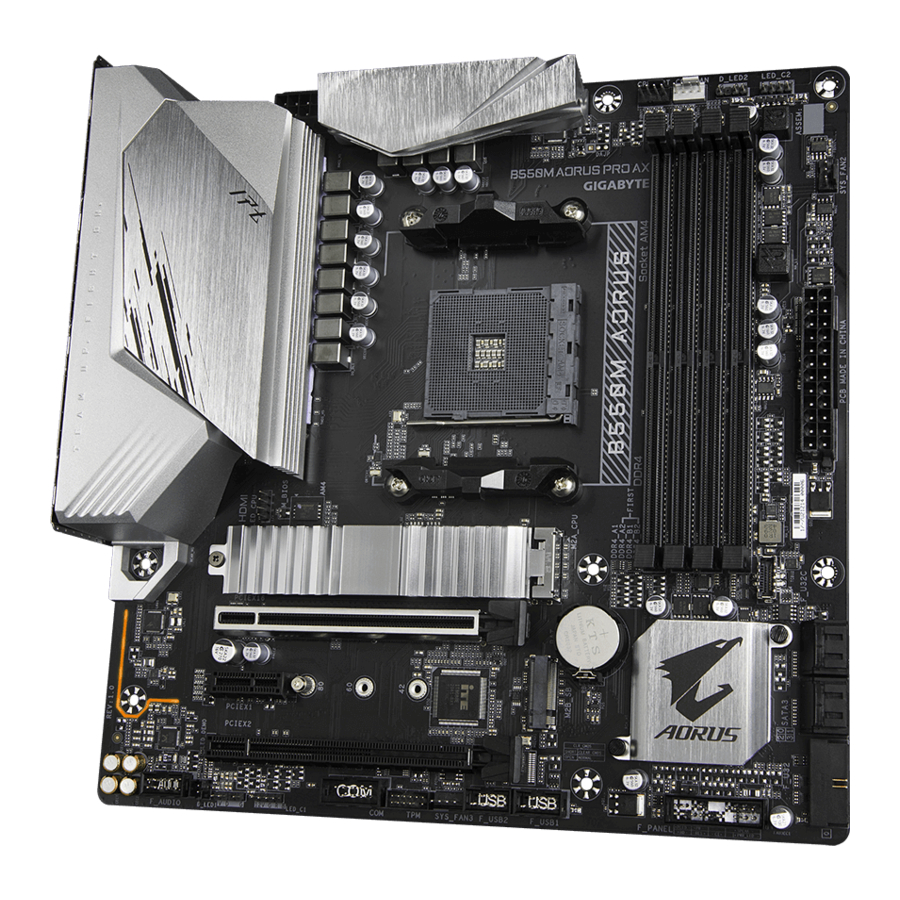

GIGABYTE B550M AORUS PRO AX - pagrindinės plokštės vadovas

Turinys

1 Pagrindinės plokštės versijos nustatymas
2 B550M AORUS PRO AX pagrindinės plokštės išdėstymas
3 Aparatinės įrangos diegimas
4 BIOS sąranka
5 RAID rinkinio konfigūravimas
6 Tvarkyklių įdiegimas
7 Nuorodos
8 Atsisiųsti instrukciją
9 Kitomis kalbomis

Pagrindinės plokštės versijos nustatymas

Pagrindinės plokštės versijos numeris atrodo taip: "REV: X.X." Pavyzdžiui, "REV: 1.0" reiškia, kad pagrindinės plokštės versija yra 1.0. Patikrinkite pagrindinės plokštės versiją prieš atnaujindami pagrindinės plokštės BIOS, tvarkykles arba ieškodami techninės informacijos.
Pavyzdys:
Pagrindinės plokštės versijos nustatymas

B550M AORUS PRO AX pagrindinės plokštės išdėstymas

Pagrindinės plokštės išdėstymas

Dėžutės turinys

B550M AORUS PRO AX pagrindinė plokštė
Du SATA kabeliai
Vartotojo vadovas
Viena antena

* Aukščiau pateiktas dėžutės turinys yra tik informacinio pobūdžio, o tikrieji elementai priklauso nuo įsigyto produkto paketo.
Dėžutės turinys gali būti keičiamas be išankstinio įspėjimo.

Aparatinės įrangos diegimas

Diegimo atsargumo priemonės

Pagrindinėje plokštėje yra daug subtilių elektroninių grandinių ir komponentų, kurie gali būti pažeisti dėl elektrostatinės iškrovos (ESD). Prieš diegdami atidžiai perskaitykite vartotojo vadovą ir laikykitės šių procedūrų:

Prieš diegdami įsitikinkite, kad korpusas tinkamas pagrindinei plokštei.
Prieš diegdami nenuimkite ir nelaužykite pagrindinės plokštės S/N (serijos numerio) lipduko arba garantijos lipduko, kurį pateikė jūsų pardavėjas. Šie lipdukai reikalingi garantijos patvirtinimui.
Prieš montuodami ar išimdami pagrindinę plokštę ar kitus aparatinės įrangos komponentus, visada atjunkite kintamosios srovės maitinimą, atjungdami maitinimo laidą nuo maitinimo lizdo.
Jungdami aparatinės įrangos komponentus prie vidinių pagrindinės plokštės jungčių, įsitikinkite, kad jie yra tvirtai ir saugiai prijungti.
Dirbdami su pagrindine plokšte, venkite liesti metalinius laidus ar jungtis.
Geriausia dėvėti elektrostatinės iškrovos (ESD) apyrankę dirbant su elektroniniais komponentais, tokiais kaip pagrindinė plokštė, CPU ar atmintis. Jei neturite ESD apyrankės, laikykite rankas sausas ir pirmiausia palieskite metalinį daiktą, kad pašalintumėte statinę elektros energiją.
Prieš montuodami pagrindinę plokštę, padėkite ją ant antistatinio padėklo arba įdėkite į elektrostatinį ekranavimo konteinerį.
Prieš prijungdami arba atjungdami maitinimo kabelį nuo pagrindinės plokštės, įsitikinkite, kad maitinimas išjungtas.
Prieš įjungdami maitinimą, įsitikinkite, kad maitinimo įtampa nustatyta pagal vietinį įtampos standartą.
Prieš naudodami produktą, patikrinkite, ar visi jūsų aparatinės įrangos komponentų laidai ir maitinimo jungtys yra prijungti.
Kad nepažeistumėte pagrindinės plokštės, neleiskite varžtams liestis su pagrindinės plokštės grandine ar jos komponentais.
Įsitikinkite, kad ant pagrindinės plokštės ar kompiuterio korpuse nėra likusių varžtų ar metalinių komponentų.
Nestatykite kompiuterinės sistemos ant nelygaus paviršiaus.
Nestatykite kompiuterinės sistemos aukštos temperatūros ar drėgnoje aplinkoje.
Kompiuterio maitinimo įjungimas diegimo metu gali sugadinti sistemos komponentus ir fiziškai pakenkti naudotojui.
Jei nesate tikri dėl kokių nors diegimo veiksmų arba turite problemų, susijusių su produkto naudojimu, kreipkitės į sertifikuotą kompiuterių techniką.
Jei naudojate adapterį, ilginamąjį maitinimo kabelį arba maitinimo juostą, būtinai peržiūrėkite jo diegimo ir (arba) įžeminimo instrukcijas.

Produkto specifikacijos

CPU	AMD Socket AM4, palaikantis: 3rd Generation AMD Ryzen ™ procesorius / 3rd Generation AMD Ryzen ™ su Radeon ™ Graphics procesoriais (naujausią CPU palaikymo sąrašą rasite GIGABYTE svetainėje).
Lustų rinkinys	AMD B550
Atmintis	4 x DDR4 DIMM lizdai, palaikantys iki 128 GB (32 GB vienos DIMM talpos) sistemos atminties DDR4 3200/2933/2667/2400/2133 MHz atminties modulių palaikymas Dviejų kanalų atminties architektūra ECC Un-buffered DIMM 1Rx8/2Rx8 atminties modulių palaikymas non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 atminties modulių palaikymas Extreme Memory Profile (XMP) atminties modulių palaikymas (naujausius palaikomus atminties greičius ir atminties modulius rasite GIGABYTE svetainėje).
Integruota grafika	Integruota į 3rd Generation AMD Ryzen ™ su Radeon ™ Graphics procesoriais: 1 x HDMI prievadas, palaikantis maksimalią 4096x2160@60 Hz skyrą * HDMI 2.1 versijos, HDCP 2.3 ir HDR palaikymas. 1 x DisplayPort, palaikantis maksimalią 5120x2880@60 Hz skyrą * DisplayPort 1.4 versijos, HDCP 2.3 ir HDR palaikymas. Maksimali bendrinama atmintis 16 GB
Garsas	Realtek ® ALC1200 kodekas High Definition Audio 2/4/5.1/7.1 kanalų S/PDIF išvesties palaikymas
LAN	Realtek ® 2.5GbE LAN lustas (2.5 Gbit/1 Gbit/100 Mbit)
Belaidžio ryšio modulis	Intel ® Wi-Fi 6 AX200 (skirtas PCB rev. 1.0) WIFI a, b, g, n, ac, ax, palaikantis 2,4/5 GHz dviejų juostų BLUETOOTH 5.2 11ax 160MHz belaidžio standarto palaikymas ir iki 2,4 Gbps duomenų perdavimo sparta AMD Wi-Fi 6E RZ608 (MT7921K) (skirtas PCB rev. 1.1/1.2) WIFI a, b, g, n, ac, ax, palaikantis 2,4/5/6 GHz nešlio dažnių juostas BLUETOOTH 5.2 11ax 80MHz belaidžio standarto palaikymas ir iki 1,2 Gbps duomenų perdavimo sparta (tikroji duomenų perdavimo sparta gali skirtis priklausomai nuo aplinkos ir įrangos).
Išplėtimo lizdai	1 x PCI Express x16 lizdas (PCIEX16), integruotas į CPU: 3rd Generation AMD Ryzen ™ procesoriai palaiko PCIe 4.0 x16 režimą 3rd Generation AMD Ryzen ™ su Radeon ™ Graphics procesoriais palaiko PCIe 3.0 x16 režimą * Siekiant optimalaus našumo, jei bus įdiegta tik viena PCI Express grafikos plokštė, būtinai įdiekite ją į PCIEX16 lizdą. 1 x PCI Express x16 lizdas (PCIEX2), integruotas į lustų rinkinį: PCIe 3.0 x2 režimo palaikymas 1 x PCI Express x1 lizdas (PCIEX1), integruotas į lustų rinkinį: PCIe 3.0 x1 režimo palaikymas
Saugojimo sąsaja	1 x M.2 jungtis (M2A_CPU), integruota į CPU, palaikanti Socket 3, M raktą, 2242/2260/2280/22110 tipo SSD: 3rd Generation AMD Ryzen ™ procesoriai palaiko SATA ir PCIe 4.0 x4/x2 SSD 3rd Generation AMD Ryzen ™ su Radeon ™ Graphics procesoriais palaiko SATA ir PCIe 3.0 x4/x2 SSD 1 x M.2 jungtis (M2B_SB), integruota į lustų rinkinį, palaikanti Socket 3, M raktą, 2242/2260/2280 SSD: SATA ir PCIe 3.0 x4/x2 SSD palaikymas 4 x SATA 6Gb/s jungtys, integruotos į lustų rinkinį: RAID 0, RAID 1 ir RAID 10 palaikymas
USB	CPU: 3 x USB 3.2 Gen 1 prievadai galiniame skydelyje 1 x USB 3.2 Gen 2 Type-A prievadas (raudonas) galiniame skydelyje CPU+1 USB 2.0 šakotuvas: 2 x USB 2.0/1.1 prievadai galiniame skydelyje Lustų rinkinys: 1 x USB Type-C ® prievadas galiniame skydelyje su USB 3.2 Gen 2 palaikymu 1 x USB Type-C ® prievadas su USB 3.2 Gen 1 palaikymu, pasiekiamas per vidinę USB jungtį 2 x USB 3.2 Gen 1 prievadai, pasiekiami per vidinę USB jungtį 3 x USB 2.0/1.1 prievadai (2 prievadai galiniame skydelyje, 1 prievadas pasiekiamas per vidinę USB jungtį) Lustų rinkinys+1 USB 2.0 šakotuvas: 3 x USB 2.0/1.1 prievadai, pasiekiami per vidines USB jungtis
Vidinės jungtys	1 x 24 kontaktų ATX pagrindinė maitinimo jungtis 1 x 8 kontaktų ATX 12V maitinimo jungtis 1 x CPU ventiliatoriaus jungtis 1 x vandens aušinimo CPU ventiliatoriaus jungtis 3 x sistemos ventiliatoriaus jungtys 2 x adresuojamos LED juostos jungtys 2 x RGB LED juostos jungtys 1 x CPU aušintuvo LED juostos / RGB LED juostos jungtis 2 x M.2 Socket 3 jungtys 4 x SATA 6Gb/s jungtys 1 x priekinio skydelio jungtis 1 x priekinio skydelio garso jungtis 1 x USB Type-C ® jungtis su USB 3.2 Gen 1 palaikymu 1 x USB 3.2 Gen 1 jungtis 2 x USB 2.0/1.1 jungtys 1 x nuosekliojo prievado jungtis 1 x Trusted Platform Module (TPM) jungtis (2x6 kontaktų, skirta tik GC-TPM2.0_S moduliui) 1 x Clear CMOS džemperis
Galinio skydelio jungtys	4 x USB 2.0/1.1 prievadai 2 x SMA antenos jungtys (2T2R) 1 x DisplayPort 1 x HDMI prievadas
Galinio skydelio jungtys	3 x USB 3.2 Gen 1 prievadai 1 x USB 3.2 Gen 2 Type-A prievadas (raudonas) 1 x USB Type-C ® prievadas su USB 3.2 Gen 2 palaikymu 1 x Q-Flash Plus mygtukas 1 x RJ-45 prievadas 1 x optinė S/PDIF išvesties jungtis 5 x garso lizdai
I/O valdiklis	iTE ® I/O valdiklio lustas
Aparatinės įrangos monitorius	Įtampos aptikimas Temperatūros aptikimas Ventiliatoriaus greičio aptikimas Vandens aušinimo srauto greičio aptikimas Perkaitimo įspėjimas Ventiliatoriaus gedimo įspėjimas Ventiliatoriaus greičio valdymas * Ar ventiliatoriaus greičio valdymo funkcija palaikoma, priklausys nuo įdiegto aušintuvo.
BIOS	1 x 128 Mbit flash atmintis Licencijuotos AMI UEFI BIOS naudojimas PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikalios funkcijos	APP Center palaikymas * APP Center pasiekiamos programos gali skirtis priklausomai nuo pagrindinės plokštės modelio. Kiekvienos programos palaikomos funkcijos taip pat gali skirtis priklausomai nuo pagrindinės plokštės specifikacijų. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Q-Flash Plus palaikymas Q-Flash palaikymas Xpress Install palaikymas
Komplektuojama programinė įranga	Norton ® Internet Security (OEM versija) Realtek ® 8125 Gaming LAN Bandwidth Control Utility
Operacinė sistema	Windows 10 64 bitų palaikymas
Formos faktorius	Micro ATX formos faktorius; 24,4 cm x 24,4 cm

* GIGABYTE pasilieka teisę bet kada keisti produkto specifikacijas ir su produktu susijusią informaciją be išankstinio įspėjimo.

Apsilankykite GIGABYTE svetainėje, kur rasite CPU, atminties modulių, SSD ir M.2 įrenginių palaikymo sąrašus.

$Apsilankykite GIGABYTE svetainėje puslapyje Support\Utility List, kad atsisiųstumėte naujausią programų versiją.$
Apsilankykite GIGABYTE svetainės puslapyje Support\Utility List (Palaikymas\Komunalinių paslaugų sąrašas), kad atsisiųstumėte naujausią programų versiją.

Procesoriaus diegimas

Prieš pradėdami diegti procesorių, perskaitykite šias gaires:

Įsitikinkite, kad pagrindinė plokštė palaiko procesorių.
(Naujausią procesorių palaikymo sąrašą rasite GIGABYTE svetainėje.)
Prieš diegdami procesorių, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte aparatinės įrangos.
Suraskite pirmą procesoriaus kontaktą. Procesorius negali būti įdėtas, jei jis orientuotas neteisingai.
Ant procesoriaus paviršiaus užtepkite tolygų ir ploną terminio tepalo sluoksnį.
Neįjunkite kompiuterio, jei neįdėtas procesoriaus aušintuvas, kitaip gali perkaisti ir sugesti procesorius.
Nustatykite procesoriaus pagrindinį dažnį pagal procesoriaus specifikacijas. Nerekomenduojama nustatyti sistemos magistralės dažnio viršijant aparatinės įrangos specifikacijas, nes jis neatitinka standartinių periferinių įrenginių reikalavimų. Jei norite nustatyti dažnį, viršijantį standartines specifikacijas, darykite tai pagal savo aparatinės įrangos specifikacijas, įskaitant procesorių, vaizdo plokštę, atmintį, standųjį diską ir kt.

Procesoriaus diegimas
Visiškai pakelkite procesoriaus lizdo fiksavimo svirtį. Suraskite pirmą procesoriaus lizdo (pažymėtą mažu trikampiu) ir procesoriaus kontaktą. Kai procesorius bus įstatytas į lizdą, vienu pirštu paspauskite procesoriaus vidurį, nuleiskite fiksavimo svirtį ir užfiksuokite ją visiškai užrakintoje padėtyje.

Nekiškite procesoriaus į procesoriaus lizdą jėga, kol nebus pakelta procesoriaus lizdo fiksavimo svirtis, nes galite sugadinti procesorių ir procesoriaus lizdą.

Atminties diegimas

Prieš pradėdami diegti atmintį, perskaitykite šias gaires:

Įsitikinkite, kad pagrindinė plokštė palaiko atmintį. Rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį.
(Naujausius palaikomus atminties greičius ir atminties modulius rasite GIGABYTE svetainėje.)
Prieš diegdami atmintį, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte aparatinės įrangos.
Atminties moduliai turi apsauginę konstrukciją. Atminties modulį galima įdėti tik viena kryptimi. Jei negalite įdėti atminties, pakeiskite kryptį.

Dviejų kanalų atminties konfigūracija
Šioje pagrindinėje plokštėje yra keturi atminties lizdai ir palaikoma dviejų kanalų technologija. Įdiegus atmintį, BIOS automatiškai aptiks atminties specifikacijas ir talpą. Įjungus dviejų kanalų atminties režimą, atminties pralaidumas padvigubės.

Išsamesnės informacijos apie aparatinės įrangos diegimą rasite GIGABYTE svetainėje.

Rekomenduojama dviejų kanalų atminties konfigūracija:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 moduliai	- -	DS/SS	- -	DS/SS
4 moduliai	DS/SS	DS/SS	DS/SS	DS/SS

(SS=vienpusis, DS=dvipusis, "- -"=nėra atminties)

Dėl procesoriaus apribojimų, prieš diegdami atmintį dviejų kanalų režimu, perskaitykite šias gaires.

Dviejų kanalų režimas negali būti įjungtas, jei įdiegtas tik vienas atminties modulis.
Įjungiant dviejų kanalų režimą su dviem arba keturiais atminties moduliais, rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį.

Išplėtimo plokštės diegimas

Prieš pradėdami diegti išplėtimo plokštę, perskaitykite šias gaires:

Įsitikinkite, kad pagrindinė plokštė palaiko išplėtimo plokštę. Atidžiai perskaitykite vadovą, pateiktą kartu su išplėtimo plokšte.
Prieš diegdami išplėtimo plokštę, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte aparatinės įrangos.

Galinių skydelių jungtys

USB 2.0/1.1 prievadas
USB prievadas palaiko USB 2.0/1.1 specifikaciją. Naudokite šį prievadą USB įrenginiams.
DisplayPort ^{(1 pastaba)}
DisplayPort užtikrina aukštos kokybės skaitmeninį vaizdą ir garsą, palaiko dvikryptį garso perdavimą. DisplayPort gali palaikyti HDCP 2.3 turinio apsaugos mechanizmus. Galite naudoti šį prievadą norėdami prijungti monitorių, palaikantį DisplayPort. Pastaba: DisplayPort technologija gali palaikyti didžiausią 5120x2880@60 Hz skiriamąją gebą, tačiau faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus.
HDMI prievadas^{(1 pastaba)}

HDMI prievadas atitinka HDCP 2.3 reikalavimus ir palaiko Dolby TrueHD ir DTS HD Master Audio formatus. Jis taip pat palaiko iki 192 KHz/24 bitų 7.1 kanalų LPCM garso išvestį. Galite naudoti šį prievadą norėdami prijungti monitorių, palaikantį HDMI. Didžiausia palaikoma skiriamoji geba yra 4096x2160@60 Hz, tačiau faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus.
Įdiegę DisplayPort/HDMI įrenginį, įsitikinkite, kad nustatėte numatytąjį garso atkūrimo įrenginį į DisplayPort/HDMI. (Elemento pavadinimas gali skirtis priklausomai nuo jūsų operacinės sistemos.)
USB 3.2 Gen 1 prievadas
USB 3.2 Gen 1 prievadas palaiko USB 3.2 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams.
Q-Flash Plus mygtukas ^{(2 pastaba)}
Q-Flash Plus leidžia atnaujinti BIOS, kai sistema yra išjungta (S5 išjungimo būsena). Išsaugokite naujausią BIOS USB atmintinėje ir įjunkite ją į Q-Flash Plus prievadą, tada galite automatiškai įrašyti BIOS tiesiog paspausdami Q-Flash Plus mygtuką. QFLED mirksės, kai prasidės BIOS atitikimo ir įrašymo veikla, ir nustos mirksėti, kai bus baigtas pagrindinis BIOS įrašymas.
(Pastaba 1) Tik 3-osios kartos AMD Ryzen^™ su Radeon^™ Graphics procesoriais.
(Pastaba 2) Norėdami įjungti Q-Flash Plus funkciją, apsilankykite GIGABYTE svetainės puslapyje "Unique Features".
USB 3.2 Gen 1 prievadas (Q-Flash Plus prievadas)
USB 3.2 Gen 1 prievadas palaiko USB 3.2 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams. Prieš naudodami Q-Flash Plus ^{(2 pastaba)}, pirmiausia įkiškite USB atmintinę į šį prievadą.
RJ-45 LAN prievadas
Gigabit Ethernet LAN prievadas suteikia interneto ryšį iki 2,5 Gbps duomenų perdavimo spartos. Toliau aprašomos LAN prievado šviesos diodų būsenos.

Greičio šviesos diodas:

Būsena Aprašymas

Oranžinė 2,5 Gbps duomenų perdavimo sparta

Žalia 1 Gbps duomenų perdavimo sparta

Išjungta 100 Mbps duomenų perdavimo sparta

Veiklos šviesos diodas:

Būsena Aprašymas

Mirksi Vyksta duomenų perdavimas arba priėmimas

Išjungta Duomenų perdavimas arba priėmimas nevyksta

USB 3.2 Gen 2 Type-A prievadas (raudonas)
USB 3.2 Gen 2 prievadas palaiko USB 3.2 Gen 2 specifikaciją ir yra suderinamas su USB 3.2 Gen 1 ir USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams.
USB Type-C^® prievadas
Grįžtamasis USB prievadas palaiko USB 3.2 Gen 2 specifikaciją ir yra suderinamas su USB 3.2 Gen 1 ir USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams.
SMA antenos jungtys (2T2R)
Naudokite šią jungtį antenai prijungti.
Priveržkite antenas prie antenos jungčių ir nukreipkite antenas teisingai, kad signalas būtų geriau priimamas.
Centrinio/žemų dažnių garsiakalbio išvestis
Naudokite šią garso jungtį, norėdami prijungti centrinį/žemų dažnių garsiakalbį.
Galinių garsiakalbių išvestis
Naudokite šią garso jungtį, norėdami prijungti galinius garsiakalbius.
Optinė S/PDIF išvesties jungtis
Ši jungtis suteikia skaitmeninę garso išvestį į išorinę garso sistemą, kuri palaiko skaitmeninį optinį garsą. Prieš naudodami šią funkciją, įsitikinkite, kad jūsų garso sistema turi optinę skaitmeninio garso įvesties jungtį.
Linijos įvestis/šoninių garsiakalbių išvestis
Linijos įvesties lizdas. Naudokite šią garso jungtį linijos įvesties įrenginiams, tokiems kaip optinis diskų įrenginys, "walkman" ir kt.
Linijos išvestis/priekinių garsiakalbių išvestis
Linijos išvesties lizdas.
Mikrofono įvestis/šoninių garsiakalbių išvestis
Mikrofono įvesties lizdas.
(Pastaba 2) Norėdami įjungti Q-Flash Plus funkciją, apsilankykite GIGABYTE svetainės puslapyje "Unique Features".

Garso lizdų konfigūracijos:

Lizdas	Ausinės/2 kanalai	4 kanalai	5.1 kanalas	7.1 kanalas
Centrinio/žemų dažnių garsiakalbio išvestis
Galinių garsiakalbių išvestis
Linijos įvestis/šoninių garsiakalbių išvestis
Linijos išvestis/priekinių garsiakalbių išvestis
Mikrofono įvestis/šoninių garsiakalbių išvestis

Galite pakeisti garso lizdo funkcionalumą naudodami garso programinę įrangą. Jei norite įdiegti šoninį garsiakalbį, turite iš naujo priskirti linijos įvesties arba mikrofono įvesties lizdą į šoninio garsiakalbio išvestį per garso tvarkyklę.

Atjungdami laidą, prijungtą prie galinio skydelio jungties, pirmiausia atjunkite laidą nuo įrenginio, o tada atjunkite jį nuo pagrindinės plokštės.
Atjungdami laidą, traukite jį tiesiai iš jungties. Negalima jo siūbuoti iš vienos pusės į kitą, kad neįvyktų elektros trumpasis jungimas laido jungties viduje.

Išsamesnės informacijos apie garso programinės įrangos konfigūravimą rasite GIGABYTE svetainėje.

Vidinės jungtys

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
TPM
COM
CLR_CMOS
BAT

Prieš prijungdami išorinius įrenginius, perskaitykite šias gaires:

Pirmiausia įsitikinkite, kad jūsų įrenginiai atitinka jungtis, prie kurių norite prisijungti.
Prieš įdiegdami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte įrenginių.
Įdiegę įrenginį ir prieš įjungdami kompiuterį, įsitikinkite, kad įrenginio kabelis yra saugiai prijungtas prie pagrindinės plokštės jungties.

1/2) ATX_12V/ATX (2x4 12V maitinimo jungtis ir 2x12 pagrindinė maitinimo jungtis)
Naudojant maitinimo jungtį, maitinimo šaltinis gali tiekti pakankamai stabilios energijos visiems pagrindinės plokštės komponentams. Prieš prijungdami maitinimo jungtį, pirmiausia įsitikinkite, kad maitinimo šaltinis yra išjungtas ir visi įrenginiai tinkamai įdiegti. Maitinimo jungtis turi patikimą konstrukciją. Prijunkite maitinimo laidą prie maitinimo jungties teisinga kryptimi.
12 V maitinimo jungtis daugiausia tiekia energiją procesoriui. Jei 12 V maitinimo jungtis neprijungta, kompiuteris neįsijungs.
Norint patenkinti plėtimo reikalavimus, rekomenduojama naudoti maitinimo šaltinį, kuris atlaikytų didelį energijos suvartojimą (500 W ar daugiau). Jei naudojamas maitinimo šaltinis, kuris neteikia reikiamos energijos, sistema gali būti nestabili arba neįkraunama.

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	GND (tik 2x4 kontaktų 12 V)	5	+12V (tik 2x4 kontaktų 12 V)
2	GND (tik 2x4 kontaktų 12 V)	6	+12V (tik 2x4 kontaktų 12 V)
3	GND	7	+12V
4	GND	8	+12V

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (tik 2x12 kontaktų ATX)	23	+5V (tik 2x12 kontaktų ATX)
12	3.3V (tik 2x12 kontaktų ATX)	24	GND (tik 2x12 kontaktų ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (Ventiliatoriaus jungtys)
Visos ventiliatoriaus jungtys šioje pagrindinėje plokštėje yra 4 kontaktų. Dauguma ventiliatoriaus jungčių turi patikimą įdėjimo konstrukciją. Jungdami ventiliatoriaus kabelį, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikalingas ventiliatorius su ventiliatoriaus greičio valdymo konstrukcija. Optimaliam šilumos išsklaidymui rekomenduojama korpuso viduje įrengti sistemos ventiliatorių.

Kaiščio Nr.	Apibrėžimas
1	GND
2	Įtampos greičio valdymas
3	Jutiklis
4	PWM greičio valdymas

Jungtis	CPU_FAN	SYS_FAN1/2/3
Maksimali srovė	2A	2A
Maksimali galia	24W	24W

Būtinai prijunkite ventiliatoriaus laidus prie ventiliatoriaus jungčių, kad procesorius ir sistema neperkaistų. Perkaitimas gali sugadinti procesorių arba sistema gali pakibti.
Šios ventiliatoriaus jungtys nėra konfigūracijos džemperių blokai. Nedėkite džemperių dangtelio ant jungčių.

CPU_OPT (Vandens aušinimo CPU ventiliatoriaus jungtis)
Ventiliatoriaus jungtis yra 4 kontaktų ir turi patikimą įdėjimo konstrukciją. Dauguma ventiliatoriaus jungčių turi patikimą įdėjimo konstrukciją. Jungdami ventiliatoriaus kabelį, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikalingas ventiliatorius su ventiliatoriaus greičio valdymo konstrukcija.

Kaiščio Nr.	Apibrėžimas
1	GND
2	Įtampos greičio valdymas
3	Jutiklis
4	PWM greičio valdymas

Būtinai prijunkite ventiliatoriaus laidus prie ventiliatoriaus jungčių, kad procesorius ir sistema neperkaistų. Perkaitimas gali sugadinti procesorių arba sistema gali pakibti.
Šios ventiliatoriaus jungtys nėra konfigūracijos džemperių blokai. Nedėkite džemperių dangtelio ant jungčių.

D_LED1/D_LED2 (adresuojamos LED juostos jungtys)
Jungtis galima naudoti norint prijungti standartinę 5050 adresuojamą LED juostą, kurios didžiausia galia yra 5A (5V) ir didžiausias LED skaičius yra 1000.

Kaiščio Nr. Apibrėžimas

1 V (5V)

2 Duomenys

3 Nėra kaiščio

4 GND

Prijunkite adresuojamą LED juostelę prie jungties. LED juostelės maitinimo kontaktas (pažymėtas trikampiu ant kištuko) turi būti prijungtas prie adresuojamos LED juostelės jungties 1 kontakto. Neteisingas prijungimas gali sugadinti LED juostelę.
LED_CPU (CPU aušintuvo LED juostelės / RGB LED juostelės jungtis)
Šią jungtį galima naudoti CPU aušintuvo LED juostelei arba standartinei 5050 RGB LED juostelei (12V/G/R/B) prijungti, kurios didžiausia galia yra 2A (12V), o didžiausias ilgis – 2 m.

Kontakto Nr. Apibrėžtis

1 12V

2 G

3 R

4 B

Prijunkite CPU aušintuvo LED juostelę / RGB LED juostelę prie jungties. RGB LED juostelės maitinimo kontaktas (pažymėtas trikampiu ant kištuko) turi būti prijungtas prie šios jungties 1 kontakto (12V). Neteisingas prijungimas gali sugadinti LED juostelę.

Informacijos, kaip įjungti / išjungti LED juostelės lemputes, ieškokite GIGABYTE svetainės puslapyje "Unique Features".
Prieš montuodami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Ištraukite maitinimo laidą iš maitinimo lizdo, kad nepažeistumėte įrenginių.
LED_C1/LED_C2 (RGB LED juostelės jungtys)
Šias jungtis galima naudoti standartinei 5050 RGB LED juostelei (12V/G/R/B) prijungti, kurios didžiausia galia yra 2A (12V), o didžiausias ilgis – 2 m.

Kontakto Nr. Apibrėžtis

1 12V

2 G

3 R

4 B

Prijunkite CPU aušintuvo LED juostelę / RGB LED juostelę prie jungties. RGB LED juostelės maitinimo kontaktas (pažymėtas trikampiu ant kištuko) turi būti prijungtas prie šios jungties 1 kontakto (12V). Neteisingas prijungimas gali sugadinti LED juostelę.

Informacijos, kaip įjungti / išjungti LED juostelės lemputes, ieškokite GIGABYTE svetainės puslapyje "Unique Features".
Prieš montuodami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Ištraukite maitinimo laidą iš maitinimo lizdo, kad nepažeistumėte įrenginių.
SATA3 0/1/2/3 (SATA 6Gb/s jungtys)
SATA jungtys atitinka SATA 6Gb/s standartą ir yra suderinamos su SATA 3Gb/s ir SATA 1.5Gb/s standartais. Kiekviena SATA jungtis palaiko vieną SATA įrenginį. SATA jungtys palaiko RAID 0, RAID 1 ir RAID 10. Norėdami sukonfigūruoti RAID masyvą, žr. skyrių "RAID rinkinio konfigūravimas".

Kontakto Nr. Apibrėžtis

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
2A_CPU/M2B_SB (M.2 3 lizdo jungtys)
M.2 jungtys palaiko M.2 SATA SSD arba M.2 PCIe SSD ir palaiko RAID konfigūraciją. Atkreipkite dėmesį, kad M.2 PCIe SSD negalima naudoti RAID rinkiniui kurti su M.2 SATA SSD arba SATA kietuoju disku. Norėdami sukonfigūruoti RAID masyvą, žr. skyrių "RAID rinkinio konfigūravimas".

Norėdami tinkamai įdiegti M.2 SSD į M.2 jungtį, atlikite toliau nurodytus veiksmus.
1 veiksmas:
Suraskite M.2 jungtį, į kurią įdiegsite M.2 SSD, atsuktuvo pagalba atlaisvinkite varžtą ant radiatoriaus ir nuimkite radiatorių. (Tik M2A_CPU jungtis turi radiatorių)
2 veiksmas:
Suraskite tinkamą tvirtinimo angą pagal savo M.2 SSD disko ilgį. Jei reikia, perkelkite atramą į norimą tvirtinimo angą. Įkiškite M.2 SSD į M.2 jungtį kampu.
3 veiksmas:
Paspauskite M.2 SSD žemyn ir pritvirtinkite jį varžtu. Uždėkite radiatorių ir pritvirtinkite jį prie originalios angos. Prieš uždėdami radiatorių, nuimkite apsauginę plėvelę nuo radiatoriaus apačios.
F_PANEL (priekinio skydelio jungtis)
Prijunkite maitinimo jungiklį, atstatymo jungiklį, garsiakalbį, korpuso įsibrovimo jungiklį / jutiklį ir sistemos būsenos indikatorių ant korpuso prie šios jungties pagal toliau pateiktas kontaktų priskyrimo nuorodas. Prieš prijungdami laidus, atkreipkite dėmesį į teigiamus ir neigiamus kontaktus.

PLED/PWR_LED (maitinimo LED):
Jungiamas prie maitinimo būsenos indikatoriaus ant korpuso priekinio skydelio. Šviesos diodas dega, kai sistema veikia. Šviesos diodas nedega, kai sistema yra S3 / S4 miego režime arba išjungta (S5).
PW (maitinimo jungiklis):
Jungiamas prie maitinimo jungiklio ant korpuso priekinio skydelio. Galite sukonfigūruoti, kaip išjungti sistemą naudojant maitinimo jungiklį (daugiau informacijos rasite skyriuje "BIOS sąranka", "Settings\Platform Power").
SPEAK (garsiakalbis):
Jungiamas prie garsiakalbio ant korpuso priekinio skydelio. Sistema praneša apie sistemos paleisties būseną pyptelėjimo kodu. Vienas trumpas pyptelėjimas bus girdimas, jei sistemos paleisties metu nebus aptikta jokių problemų.
HD (kietojo disko veiklos LED): Jungiamas prie kietojo disko veiklos šviesos diodo ant korpuso priekinio skydelio. Šviesos diodas dega, kai standusis diskas nuskaito arba rašo duomenis.
RES (atstatymo jungiklis):
Jungiamas prie atstatymo jungiklio ant korpuso priekinio skydelio. Paspauskite atstatymo jungiklį, kad iš naujo paleistumėte kompiuterį, jei kompiuteris užstringa ir nepavyksta įprastai paleisti iš naujo.
CI (korpuso įsibrovimo jungtis):
Jungiasi prie korpuso įsibrovimo jungiklio / jutiklio ant korpuso, kuris gali aptikti, ar buvo nuimtas korpuso dangtis. Šiai funkcijai reikalingas korpusas su korpuso įsibrovimo jungikliu / jutikliu.
NC: Nėra jungties.
Priekinio skydelio dizainas gali skirtis priklausomai nuo korpuso. Priekinio skydelio modulį daugiausia sudaro maitinimo jungiklis, atstatymo jungiklis, maitinimo šviesos diodas, kietojo disko veiklos šviesos diodas, garsiakalbis ir kt. Jungdami korpuso priekinio skydelio modulį prie šios jungties, įsitikinkite, kad laidų priskyrimai ir kontaktų priskyrimai atitinka vienas kitą.

F_AUDIO (priekinio skydelio garso jungtis)
Priekinio skydelio garso jungtis palaiko didelės raiškos garsą (HD). Galite prijungti korpuso priekinio skydelio garso modulį prie šios jungties. Įsitikinkite, kad modulio jungties laidų priskyrimai atitinka pagrindinės plokštės jungties kontaktų priskyrimus. Neteisingai prijungus modulio jungtį ir pagrindinės plokštės jungtį, įrenginys neveiks arba netgi gali būti sugadintas.

Kontakto Nr. Apibrėžtis Kontakto Nr. Apibrėžtis

1 MIC2_L 6 Sense F_

2 GND 7 FAUDIO_JD

3 MIC2_R 8 No Pin

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Kai kuriuose korpusuose yra priekinio skydelio garso modulis, kuris turi atskirtas jungtis ant kiekvieno laido, o ne vieną kištuką. Norėdami gauti informacijos apie priekinio skydelio garso modulio, kuris turi skirtingus laidų priskyrimus, prijungimą, kreipkitės į korpuso gamintoją.

F_U32C (USB Type-C^® jungtis su USB 3.2 Gen 1 palaikymu)
Jungtis atitinka USB 3.2 Gen 1 specifikaciją ir gali suteikti vieną USB prievadą.

Pin Nr.	Apibrėžimas	Pin Nr.	Apibrėžimas	Pin Nr.	Apibrėžimas
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (USB 3.2 Gen 1 jungtis)
Jungtis atitinka USB 3.2 Gen 1 ir USB 2.0 specifikacijas ir gali tiekti du USB lizdus. Norėdami įsigyti papildomą 3,5" priekinį skydelį, kuris suteikia du USB 3.2 Gen 1 lizdus, susisiekite su vietiniu pardavėju.

Pin Nr.	Apibrėžimas	Pin Nr.	Apibrėžimas	Pin Nr.	Apibrėžimas
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	14	SSTX2+

F_USB1/F_USB2 (USB 2.0/1.1 jungtys)
Jungtys atitinka USB 2.0/1.1 specifikacijas. Kiekviena USB jungtis gali tiekti du USB lizdus per papildomą USB laikiklį. Norėdami įsigyti papildomą USB laikiklį, susisiekite su vietiniu pardavėju.

Pin Nr. Apibrėžimas Pin Nr. Apibrėžimas

1 Maitinimas (5V) 6 USB DY+

2 Maitinimas (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 No Pin

5 USB DX+ 10 NC
- Nejunkite IEEE 1394 laikiklio (2x5 kontaktų) kabelio į USB 2.0/1.1 jungtį.
- Prieš montuodami USB laikiklį, būtinai išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte USB laikiklio.
TPM (Trusted Platform Module Header – Patikimos platformos modulio jungtis)
Prie šios jungties galite prijungti TPM (Trusted Platform Module – patikimos platformos modulį).

Pin Nr. Apibrėžimas Pin Nr. Apibrėžimas

1 LAD0 7 LAD3

2 VCC3 8 GND _ F

3 LAD1 9 LFRAME

4 No Pin 10 NC

5 LAD2 11 SERIRQ

6 LCLK 12 LRESET
COM (Serial Port Header – nuosekliojo prievado jungtis)
COM jungtis gali tiekti vieną nuoseklųjį prievadą per papildomą COM prievado kabelį. Norėdami įsigyti papildomą COM prievado kabelį, susisiekite su vietiniu pardavėju.

Pin Nr. Apibrėžimas Pin Nr. Apibrėžimas

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 _3 No Pin U

CLR_CMOS (Clear CMOS Jumper – CMOS valymo trumpiklis)
Naudokite šį trumpiklį, kad išvalytumėte BIOS konfigūraciją ir atkurtumėte numatytąsias CMOS reikšmes. Norėdami išvalyti CMOS reikšmes, naudokite metalinį objektą, pvz., atsuktuvą, kad kelias sekundes paliestumėte du kontaktus.

	Open: Normalus
	Short: Išvalyti CMOS reikšmes

Visada išjunkite kompiuterį prieš išvalydami CMOS reikšmes.
Paleidus sistemą iš naujo, eikite į BIOS nustatymus, kad įkeltumėte gamyklinius numatytuosius nustatymus (pasirinkite Load Optimized Defaults (Įkelti optimizuotus numatytuosius nustatymus)) arba rankiniu būdu sukonfigūruokite BIOS nustatymus (žr. skyrių "BIOS sąranka", skirtą BIOS konfigūracijoms).

BAT (Baterija)
Baterija tiekia energiją, kad išlaikytų reikšmes (pvz., BIOS konfigūracijas, datą ir laiką) CMOS, kai kompiuteris išjungtas. Pakeiskite bateriją, kai baterijos įtampa nukrenta iki žemo lygio, arba CMOS reikšmės gali būti netikslios arba gali būti prarastos.

Galite išvalyti CMOS reikšmes išimdami bateriją:
1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.
2. Švelniai išimkite bateriją iš baterijos laikiklio ir palaukite vieną minutę. (Arba naudokite metalinį daiktą, pvz., atsuktuvą, kad paliestumėte teigiamus ir neigiamus baterijos laikiklio gnybtus, trumpam sujungdami juos 5 sekundėms.)
3. Pakeiskite bateriją.
4. Įjunkite maitinimo laidą ir paleiskite kompiuterį iš naujo.
- Visada išjunkite kompiuterį ir atjunkite maitinimo laidą prieš keisdami bateriją.
- Pakeiskite bateriją lygiaverte. Jei baterija bus pakeista netinkamu modeliu, galite sugadinti įrenginius.
- Susisiekite su pirkimo vieta arba vietiniu pardavėju, jei negalite patys pakeisti baterijos arba nesate tikri dėl baterijos modelio.
- Įdėdami bateriją, atkreipkite dėmesį į teigiamos pusės (+) ir neigiamos pusės (-) orientaciją (teigiama pusė turi būti nukreipta į viršų).
- Su panaudotomis baterijomis reikia elgtis pagal vietinius aplinkosaugos reglamentus.

BIOS sąranka

BIOS (pagrindinė įvesties ir išvesties sistema) įrašo sistemos aparatinės įrangos parametrus pagrindinės plokštės CMOS. Pagrindinės jo funkcijos apima savitikros (POST) atlikimą įjungiant sistemą, sistemos parametrų išsaugojimą ir operacinės sistemos įkėlimą ir kt. BIOS apima BIOS sąrankos programą, leidžiančią vartotojui modifikuoti pagrindinius sistemos konfigūracijos nustatymus arba suaktyvinti tam tikras sistemos funkcijas.
Kai maitinimas išjungtas, pagrindinėje plokštėje esanti baterija tiekia reikiamą energiją CMOS, kad konfigūracijos reikšmės išliktų CMOS.
Norėdami pasiekti BIOS sąrankos programą, įjungus maitinimą, savitikros metu paspauskite klavišą <Delete>.
Norėdami atnaujinti BIOS, naudokite GIGABYTE Q-Flash arba @BIOS įrankį.

Q-Flash leidžia vartotojui greitai ir lengvai atnaujinti arba sukurti BIOS atsarginę kopiją neįjungiant operacinės sistemos.
@BIOS yra Windows pagrįstas įrankis, kuris ieško ir atsisiunčia naujausią BIOS versiją iš interneto ir atnaujina BIOS.

Kadangi BIOS atnaujinimas gali būti rizikingas, jei nekyla problemų naudojant dabartinę BIOS versiją, rekomenduojama neatnaujinti BIOS. Norėdami atnaujinti BIOS, darykite tai atsargiai. Netinkamas BIOS atnaujinimas gali sukelti sistemos gedimą.
Rekomenduojama nekeisti numatytųjų nustatymų (nebent to reikia), kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. Netinkamas nustatymų keitimas gali sukelti sistemos neįsijungimą. Jei taip atsitiks, pabandykite išvalyti CMOS reikšmes ir iš naujo nustatyti plokštę į numatytąsias reikšmes. (Žr. šio skyriaus "Load Optimized Defaults" (įkelti optimizuotus numatytuosius nustatymus) skyrių arba baterijos / išvalyti CMOS trumpiklio įvadus aparatūros įdiegimo skyriuje, kad sužinotumėte, kaip išvalyti CMOS reikšmes.)

Paleidimo ekranas

Įjungus kompiuterį, pasirodys toks paleidimo logotipo ekranas.

Yra du skirtingi BIOS režimai, kaip nurodyta toliau, ir jūs galite naudoti klavišą <F2>, kad perjungtumėte režimus. Easy Mode (lengvasis režimas) leidžia vartotojams greitai peržiūrėti dabartinę sistemos informaciją arba atlikti koregavimus, kad būtų pasiektas optimalus našumas. Easy Mode (lengvasis režimas) galite naudoti pelę, kad pereitumėte per konfigūracijos elementus. Advanced Mode (išplėstinis režimas) pateikia išsamius BIOS nustatymus. Galite paspausti rodyklių klavišus klaviatūroje, kad judėtumėte tarp elementų, ir paspausti <Enter>, kad patvirtintumėte arba įeitumėte į submeniu. Arba galite naudoti pelę, kad pasirinktumėte norimą elementą.

Kai sistema nėra stabili kaip įprastai, pasirinkite elementą Load Optimized Defaults (įkelti optimizuotus numatytuosius nustatymus), kad nustatytumėte numatytuosius sistemos nustatymus.
Šiame skyriuje aprašyti BIOS sąrankos meniu yra tik informaciniai ir gali skirtis priklausomai nuo BIOS versijos.

Advanced Mode Function Keys (išplėstinio režimo funkciniai klavišai)

<><>	Perkelkite pasirinkimo juostą, kad pasirinktumėte sąrankos meniu
<><>	Perkelkite pasirinkimo juostą, kad pasirinktumėte konfigūracijos elementą meniu
<Enter>/Double Click (dukart spustelėkite)	Vykdyti komandą arba įeiti į meniu
<+>/<Page Up>	Padidinti skaitinę vertę arba atlikti pakeitimus
<->/<Page Down>	Sumažinti skaitinę vertę arba atlikti pakeitimus
<F1>	Rodyti funkcijų klavišų aprašymus
<F2>	Perjungti į Easy Mode (lengvąjį režimą)
<F3>	Išsaugoti dabartinius BIOS nustatymus į profilį
<F4>	Įkelti BIOS nustatymus iš anksčiau sukurto profilio
<F5>	Atkurti ankstesnius BIOS nustatymus dabartiniams submeniu
<F6>	Rodyti Smart Fan 5 ekraną
<F7>	Įkelti optimizuotus BIOS numatytuosius nustatymus dabartiniams submeniu
<F8>	Pasiekti Q-Flash įrankį
<F10>	Išsaugoti visus pakeitimus ir išeiti iš BIOS sąrankos programos
<F11>	Perjungti į Favorites (mėgstamiausių) submeniu
<F12>	Nufotografuokite dabartinį ekraną kaip vaizdą ir išsaugokite jį USB atmintinėje
<Insert>	Pridėti arba pašalinti mėgstamiausią parinktį
<Ctrl>+<S>	Rodyti informaciją apie įdiegtą atmintį
<Esc>	Pagrindinis meniu: išeiti iš BIOS sąrankos programos Submeniu: išeiti iš dabartinio submeniu

Favorites (F11) (mėgstamiausi (F11))

Nustatykite dažnai naudojamas parinktis kaip mėgstamiausias ir naudokite klavišą <F11>, kad greitai perjungtumėte į puslapį, kuriame yra visos jūsų mėgstamiausios parinktys. Norėdami pridėti arba pašalinti mėgstamiausią parinktį, eikite į jos pradinį puslapį ir paspauskite <Insert> ant parinkties. Parinktis pažymėta žvaigždute, jei nustatyta kaip "favorite" (mėgstamiausia)."

„Tweaker“

„Tweaker“
Ar sistema stabiliai veiks su jūsų nustatytais spartinimo / viršįtampio nustatymais, priklauso nuo bendrų sistemos konfigūracijų. Neteisingai spartinant / viršįtampiant, galite sugadinti CPU, lustų rinkinį arba atmintį ir sumažinti šių komponentų tarnavimo laiką. Šis puslapis skirtas tik patyrusiems vartotojams, todėl rekomenduojame nekeisti numatytųjų nustatymų, kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. (Netinkamai pakeitus nustatymus, sistema gali neįsijungti. Jei taip atsitiks, išvalykite CMOS reikšmes ir nustatykite plokštę į numatytąsias reikšmes.)

CPU Clock Control (CPU takto valdymas)
Leidžia rankiniu būdu nustatyti CPU bazinį taktą 1 MHz žingsniais. (Numatytasis: automatinis)

Labai rekomenduojama CPU dažnį nustatyti pagal CPU specifikacijas.
Spread Spectrum Control (Sklaidos spektro valdymas)
Įjungia arba išjungia CPU/PCIe sklaidos spektrą. (Numatytasis: automatinis)
CPU Ratio Mode ^(Pastaba)
Leidžia nustatyti pagrindinį visų CPU branduolių arba atskirų branduolių santykį. (Numatytasis: visi branduoliai)
CCD0 CCX0/1 Ratio ^(Pastaba)
Leidžia rankiniu būdu nustatyti CPU CCX0, 1 branduolių pagrindinį santykį. Šį elementą galima konfigūruoti tik tada, kai CPU Ratio Mode (CPU santykio režimas) nustatytas į Per CCX (Vienam CCX). (Numatytasis: automatinis)
CPU Clock Ratio (CPU takto santykis)
Leidžia pakeisti įdiegto CPU takto santykį. Reguliuojamas diapazonas priklauso nuo įdiegto CPU.
GFX Clock Frequency ^(Pastaba)
Leidžia pakeisti GPU dažnį. Pakeitus GFX Clock Frequency (GFX takto dažnis) nustatymus, būtinai sureguliuokite GFX Core Voltage (GFX branduolio įtampa) nustatymus. (Numatytasis: automatinis)
PASTABA: reguliuojamas diapazonas priklauso nuo įdiegto CPU. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą.
GFX Core Voltage ^(Pastaba)
Leidžia pakeisti GPU įtampą. (Numatytasis: automatinis)
PASTABA: reguliuojamas diapazonas priklauso nuo įdiegto CPU. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą.

Advanced CPU Settings (Išplėstiniai CPU nustatymai)
& Core Performance Boost ^(Pastaba)
Leidžia nustatyti, ar įjungti Core Performance Boost (CPB) technologiją, CPU našumo didinimo technologiją. (Numatytasis: automatinis)
(Pastaba) Šis elementas pateikiamas tik įdiegus CPU, kuris palaiko šią funkciją.
SVM Mode (SVM režimas)
Virtualizacija, patobulinta Virtualization Technology (virtualizacijos technologija), leis platformai vykdyti kelias operacines sistemas ir programas nepriklausomuose skirsniuose. Naudojant virtualizaciją, viena kompiuterinė sistema gali veikti kaip kelios virtualios sistemos. (Numatytasis: išjungta)
AMD Cool&Quiet function (AMD Cool&Quiet funkcija)

Įjungta	Leidžia AMD Cool'n'Quiet tvarkyklei dinamiškai reguliuoti CPU taktą ir VID, kad sumažintų šilumos išsiskyrimą iš kompiuterio ir jo energijos suvartojimą. (Numatytasis)
Išjungta	Išjungia šią funkciją.

PPC Adjustment ^{(1 pastaba)}
Leidžia nustatyti CPU PState. (Numatytasis: PState 0)
Global C-state Control ^{(1 pastaba)}
Leidžia nustatyti, ar CPU įjungti C būsenas. Kai įjungta, CPU branduolio dažnis bus sumažintas sistemos sustabdymo būsenoje, siekiant sumažinti energijos suvartojimą. (Numatytasis: automatinis)
Power Supply Idle Control ^{(1 pastaba)}
Įjungia arba išjungia Package C6 State (paketo C6 būseną).

Typical Current Idle (Įprasta srovės neveikimo būsena)	Išjungia šią funkciją.
Low Current Idle (Maža srovės neveikimo būsena)	Įjungia šią funkciją.
Auto (Automatinis)	Leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis)

CCD Control ^{(1 pastaba)}
Nustato naudojamų CCD skaičių. (Numatytasis: automatinis)
Downcore Control (Branduolių sumažinimo valdymas)
Leidžia pasirinkti, kiek CPU branduolių įjungti (CPU branduolių skaičius gali skirtis priklausomai nuo CPU). (Numatytasis: automatinis)
SMT Mode (SMT režimas)
Leidžia įjungti arba išjungti CPU Simultaneous Multi-Threading (vienalaikio apdorojimo keliomis gijomis) technologiją. (Numatytasis: automatinis)
CPPC (1 pastaba)
Įjungia arba išjungia CPPC funkciją. (Numatytasis: automatinis)
CPPC Preferred Cores ^{(1 pastaba)}
Įjungia arba išjungia CPPC Preferred Cores funkciją. (Numatytasis: automatinis)
Extreme Memory Profile (X.M.P.) ^{(2 pastaba)}
Leidžia BIOS nuskaityti SPD duomenis XMP atminties modulyje (-iuose), kad pagerintų atminties našumą, kai įjungtas.

Disabled (Išjungta)	Išjungia šią funkciją. (Numatytasis)
Profile1	Naudoja 1 profilio nustatymus.
Profile2 ^{(2 pastaba)}	Naudoja 2 profilio nustatymus.

XMP High Frequency Support ^{(2 pastaba)}
Leidžia pasirinkti didelio dažnio atminties suderinamumo lygį. Šį elementą galima konfigūruoti tik tada, kai Extreme Memory Profile (X.M.P.) (Ekstremalus atminties profilis (X.M.P.)) nustatytas į Profile1 (1 profilis) arba Profile2 (2 profilis). (Numatytasis: automatinis)
System Memory Multiplier (Sistemos atminties daugiklis)
Leidžia nustatyti sistemos atminties daugiklį. Auto (Automatinis) nustato atminties daugiklį pagal atminties SPD duomenis. (Numatytasis: automatinis)

(1 pastaba) Šis elementas pateikiamas tik įdiegus CPU, kuris palaiko šią funkciją.
(2 pastaba) Šis elementas pateikiamas tik įdiegus CPU ir atminties modulį, kurie palaiko šią funkciją.

Advanced Memory Settings ƒ (Išplėstiniai atminties nustatymai)
Memory Subtimings (Atminties subtaktai)
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
Drive Strength, Data Bus Configuration (Standartinis takto valdymas, Išplėstinis takto valdymas, CAD magistralės sąrankos laikas, CAD magistralės
stiprumo pavara, Duomenų magistralės konfigūracija)
Šiose sekcijose pateikiami atminties takto nustatymai. Pastaba: jūsų sistema gali tapti nestabili arba neįsijungti, kai atliksite atminties takto pakeitimus. Jei taip atsitiks, nustatykite plokštę į numatytąsias reikšmes įkeldami optimizuotus numatytuosius nustatymus arba išvalydami CMOS reikšmes.
ƒ SPD Info (SPD informacija)
Rodo informaciją apie įdiegtą atmintį.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Šie elementai leidžia reguliuoti CPU Vcore ir atminties įtampas.

ƒ CPU/VRM Settings (CPU/VRM nustatymai)
Šis submeniu leidžia konfigūruoti apkrovos linijos kalibravimo lygį, apsaugos nuo viršįtampio lygį, apsaugos nuo viršsrovės lygį ir PWM fazes.

Nustatymai

Platform Power

AC BACK
Nustato sistemos būseną po maitinimo grąžinimo po kintamosios srovės maitinimo dingimo.

Memory	Sistema grįžta į paskutinę žinomą įjungtą būseną, kai atkuriamas kintamosios srovės maitinimas.
Always On	Sistema įjungiama, kai atkuriamas kintamosios srovės maitinimas.
Always Off	Sistema lieka išjungta, kai atkuriamas kintamosios srovės maitinimas. (Numatytasis)

ErP
Nustato, ar sistemai leidžiama naudoti mažiausiai energijos S5 (išjungimo) būsenoje. (Numatytasis: Išjungta) Pastaba: kai šis elementas nustatytas kaip Įjungtas, funkcija Resume by Alarm tampa nepasiekiama.
Soft-Off by PWR-BTTN
Konfigūruoja kompiuterio išjungimo būdą MS-DOS režimu naudojant maitinimo mygtuką.

Instant-Off	Paspauskite maitinimo mygtuką ir sistema iškart išsijungs. (Numatytasis)
Delay 4 Sec.	Norėdami išjungti sistemą, paspauskite ir palaikykite maitinimo mygtuką 4 sekundes. Jei maitinimo mygtukas paspaudžiamas trumpiau nei 4 sekundes, sistema pereis į miego režimą.

Power Loading
Įjungia arba išjungia fiktyvią apkrovą. Kai maitinimo šaltinis yra mažos apkrovos, suaktyvinama apsauga, dėl kurios jis išsijungia arba sugenda. Jei taip atsitinka, nustatykite į Enabled (įjungta). Auto (automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto)

Resume by Alarm
Nustato, ar įjungti sistemą norimu laiku. (Numatytasis: Išjungta)
Jei įjungta, nustatykite datą ir laiką taip:
Wake up day (žadintuvo diena): įjunkite sistemą tam tikru laiku kiekvieną dieną arba konkrečią mėnesio dieną.
Wake up hour/minute/second (žadintuvo valanda/minutė/sekundė): nustatykite laiką, kada sistema bus įjungta automatiškai.
Note (pastaba): kai naudojate šią funkciją, venkite netinkamo išjungimo iš operacinės sistemos arba kintamosios srovės maitinimo pašalinimo, nes nustatymai gali būti neveiksmingi.
Wake on LAN
Įjungia arba išjungia funkciją Wake on LAN. (Numatytasis: Įjungta)
High Precision Event Timer
Įjungia arba išjungia High Precision Event Timer (HPET) operacinėje sistemoje. (Numatytasis: Įjungta)
CEC 2019 Ready
Leidžia pasirinkti, ar leisti sistemai koreguoti energijos suvartojimą, kai ji yra išjungta, neveikia arba veikia budėjimo režimu, kad atitiktų CEC (California Energy Commission) 2019 standartus. (Numatytasis: Išjungta)

IO Ports

Initial Display Output
Nurodo pirmąjį monitoriaus ekrano inicijavimą iš įdiegtos PCI Express grafikos plokštės arba integruotos grafikos.

IGD Video^(Note)	Nustato integruotą grafiką kaip pirmąjį ekraną.
PCIe 1 Slot	Nustato grafikos plokštę PCIEX16 lizde kaip pirmąjį ekraną. (Numatytasis)
PCIe 2 Slot	Nustato grafikos plokštę PCIEX2 lizde kaip pirmąjį ekraną.

Integrated Graphics ^(Note)
Įjungia arba išjungia integruotos grafikos funkciją.

Auto	BIOS automatiškai įjungs arba išjungs integruotą grafiką, atsižvelgiant į įdiegtą grafikos plokštę. (Numatytasis)
Forces	Įjungia integruotą grafiką.
Disabled	Išjungia integruotą grafiką.

UMA Mode ^(Note)
Nurodykite UMA režimą.

Auto	Leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis)
UMA Specified	Nustato UMA Frame Buffer Size.
UMA Auto	Nustato ekrano skiriamąją gebą.
UMA Game Optimized	Koreguoja rėmelio buferio dydį pagal bendrą sistemos atminties dydį.

Šis elementas konfigūruojamas tik tada, kai Integruota grafika nustatyta į Forces.
UMA Frame Buffer Size (pastaba)
Rėmo buferio dydis yra bendras sistemos atminties kiekis, skirtas tik integruotam grafikos valdikliui. Pvz., MS-DOS naudos tik šią atmintį rodymui. Galimos parinktys: Auto (numatytasis), 64M~2G. Šis elementas konfigūruojamas tik tada, kai UMA režimas nustatytas į UMA Specified.
Display Resolution ^(pastaba)
Leidžia nustatyti ekrano skiriamąją gebą. Galimos parinktys: Auto (numatytasis), 1920x1080 ir mažesnė, 2560x1600, 3840x2160.
Šis elementas konfigūruojamas tik tada, kai UMA Mode nustatytas į UMA Auto.
HD Audio Controller
Įjungia arba išjungia integruotą garso funkciją. (Numatytasis: įjungta)
Jei norite įdiegti trečiosios šalies papildomą garso plokštę, o ne naudoti integruotą garsą, nustatykite šį elementą į Disabled (išjungta).
PCIEX16 Bifurcation
Leidžia nustatyti, kaip padalijamas PCIEX16 lizdo pralaidumas. Parinktys: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(pastaba). (Numatytasis: Auto)
Dekodavimas virš 4G Above 4G Decoding
Įjungia arba išjungia 64 bitų palaikančių įrenginių dekodavimą virš 4 GB adreso erdvės (tik jei jūsų sistema palaiko 64 bitų PCI dekodavimą). Nustatykite į Enabled (įjungta), jei įdiegta daugiau nei viena išplėstinė grafikos plokštė ir jų tvarkyklės negali būti paleistos įvedant operacinę sistemą (dėl ribotos 4 GB atminties adreso erdvės). (Numatytasis: Išjungta)
Re-Size BAR Support
Įjungia arba išjungia Resizable BAR palaikymą. (Numatytasis: Išjungta)
Onboard LAN Controller
Įjungia arba išjungia integruotą LAN funkciją. (Numatytasis: įjungta)
Jei norite įdiegti trečiosios šalies papildomą tinklo plokštę, o ne naudoti integruotą LAN, nustatykite šį elementą į Disabled (išjungta).
(Pastaba) Šis elementas yra tik tada, kai įdiegiate procesorių, kuris palaiko šią funkciją.

Super IO Configuration
Serial Port
Įjungia arba išjungia integruotą nuoseklųjį prievadą. (Numatytasis: įjungta)
USB Configuration & Legacy USB Support
Leidžia naudoti USB klaviatūrą/pelę MS-DOS sistemoje. (Numatytasis: įjungta)
XHCI Hand-off
Nustato, ar įjungti XHCI Hand-off funkciją operacinei sistemai be XHCI Hand-off palaikymo. (Numatytasis: įjungta)
USB Mass Storage Driver Support
Įjungia arba išjungia USB atminties įrenginių palaikymą. (Numatytasis: įjungta)
Port 60/64 Emulation
Įjungia arba išjungia I/O prievadų 64h ir 60h emuliavimą. Tai turėtų būti įjungta, kad būtų užtikrintas visiškas senesnių USB klaviatūrų/pelių palaikymas MS-DOS sistemoje arba operacinėje sistemoje, kuri natūraliai nepalaiko USB įrenginių. (Numatytasis: Išjungta)
Mass Storage Devices
Rodo prijungtų USB masinės atminties įrenginių sąrašą. Šis elementas rodomas tik tada, kai įdiegtas USB atminties įrenginys.
NVMe Configuration
Rodo informaciją apie jūsų M.2 NVME PCIe SSD, jei jis įdiegtas.

SATA Configuration

SATA Mode
Įjungia arba išjungia RAID lustų rinkinyje integruotiems SATA valdikliams arba konfigūruoja SATA valdiklius į AHCI režimą.

RAID	Įjungia RAID SATA valdikliui.
AHCI	Konfigūruoja SATA valdiklius į AHCI režimą. Advanced Host Controller Interface (AHCI) yra sąsajos specifikacija, leidžianti atminties tvarkyklei įjungti pažangias Serial ATA funkcijas, tokias kaip Native Command Queuing ir hot plug. (Numatytasis)

NVMe RAID mode
Leidžia nustatyti, ar naudoti jūsų M.2 NVMe PCIe SSD RAID konfigūravimui. (Numatytasis: Išjungta)
Chipset SATA Port Enable
Įjungia arba išjungia integruotus SATA valdiklius. (Numatytasis: įjungta)
Chipset SATA Port 0/1/2/3
Rodo prijungto (-ų) SATA įrenginio (-ių) informaciją.

Network Stack Configuration
Network Stack
Išjungia arba įjungia paleidimą iš tinklo, kad būtų įdiegta GPT formato OS, pvz., įdiegiant OS iš Windows Deployment Services serverio. (Numatytasis: Išjungta)
IPv4 PXE Support
Įjungia arba išjungia IPv4 PXE palaikymą. Šis elementas konfigūruojamas tik tada, kai įjungta Network Stack (tinklo rietuvė).
IPv4 HTTP Support
Įjungia arba išjungia HTTP paleidimo palaikymą IPv4. Šis elementas konfigūruojamas tik tada, kai įjungta Network Stack (tinklo rietuvė).
IPv6 PXE Support
Įjungia arba išjungia IPv6 PXE palaikymą. Šis elementas konfigūruojamas tik tada, kai įjungta Network Stack (tinklo rietuvė).
IPv6 HTTP Support
Įjungia arba išjungia HTTP paleidimo palaikymą IPv6. Šis elementas konfigūruojamas tik tada, kai įjungta Network Stack (tinklo rietuvė).
PXE boot wait time
Leidžia nustatyti, kiek laiko laukti, kol galėsite paspausti <Esc>, kad atšauktumėte PXE paleidimą. Šis elementas konfigūruojamas tik tada, kai įjungta Network Stack (tinklo rietuvė). (Numatytasis: 0)
Media detect count
Leidžia nustatyti, kiek kartų patikrinti, ar yra medija. Šis elementas konfigūruojamas tik tada, kai įjungta Network Stack (tinklo rietuvė). (Numatytasis: 1)
Realtek PCIe Family Controller
Šiame submeniu pateikiama informacija apie LAN konfigūraciją ir susijusias konfigūracijos parinktis.

Miscellaneous
Šviesos diodai sistemos įjungimo būsenoje

LEDs in System Power On State
Leidžia įjungti arba išjungti pagrindinės plokštės LED apšvietimą, kai sistema yra įjungta.

Off	Išjungia pasirinktą apšvietimo režimą, kai sistema yra įjungta.
On	Įjungia pasirinktą apšvietimo režimą, kai sistema yra įjungta. (Numatytasis)

Šviesos diodai miego, hibernacijos ir minkšto išjungimo būsenose LEDs in Sleep, Hibernation, and Soft Off States
Leidžia nustatyti pagrindinės plokštės šviesos diodų apšvietimo režimą sistemos S3/S4/S5 būsenoje. Šis elementas konfigūruojamas, kai LEDs in System Power On State (šviesos diodai sistemos įjungimo būsenoje) nustatytas į On (įjungta).

Off	Išjungia pasirinktą apšvietimo režimą, kai sistema pereina į S3/S4/S5 būseną. (Numatytasis)
On	Įjungia pasirinktą apšvietimo režimą, kai sistema pereina į S3/S4/S5 būseną.

PCIe Slot Configuration
Leidžia nustatyti PCI Express lizdų veikimo režimą į Gen 1, Gen 2, Gen 3 arba Gen 4 ^(pastaba). Faktinis veikimo režimas priklauso nuo kiekvieno lizdo aparatinės įrangos specifikacijos. Auto (automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)

PCIe ASPM Mode
Leidžia konfigūruoti ASPM režimą įrenginiui, prijungtam prie CPU PCI Express magistralės. (Numatytasis: Išjungta)

3DMark01 Enhancement
Leidžia nustatyti, ar patobulinti kai kuriuos senesnius etaloninius našumus. (Numatytasis: Išjungta)
IOMMU

IOMMU
Įjungia arba išjungia AMD IOMMU palaikymą. (Numatytasis: Auto)

AMD CPU fTPM
Įjungia arba išjungia TPM 2.0 funkciją, integruotą į AMD CPU. (Numatytasis: Išjungta)

Trusted Computing
Įjungia arba išjungia Trusted Platform Module (TPM).
AMD CBS
Šiame submeniu pateikiamos su AMD CBS susijusios konfigūracijos parinktys.

PC Health

Reset Case Open Status

Disabled	Išlaiko arba išvalo ankstesnės korpuso įsibrovimo būsenos įrašą. (Numatytasis)
Enabled	Išvalo ankstesnės korpuso įsibrovimo būsenos įrašą ir lauke „Case Open“ (korpusas atidarytas) kitą kartą paleidus bus rodoma „No“ (ne).

(Note (Pastaba)) Šis elementas pateikiamas tik įdiegus CPU, kuris palaiko šią funkciją.
Case Open (Korpusas atidarytas)
Rodo važiuoklės įsibrovimo aptikimo įrenginio, prijungto prie pagrindinės plokštės CI antraštės, aptikimo būseną. Jei sistemos važiuoklės dangtis nuimtas, šiame lauke bus rodoma "Yes" (Taip), kitu atveju bus rodoma "No" (Ne). Norėdami išvalyti važiuoklės įsibrovimo būsenos įrašą, nustatykite Reset Case Open Status (Atkurti korpuso atidarymo būseną) į Enabled (Įjungta), išsaugokite nustatymus CMOS ir iš naujo paleiskite sistemą.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC (CPU Vcore/CPU VDDP/DRAM kanalo A/B įtampa/+3,3V/+5V/Lustų rinkinio šerdis/+12V/VCORE SOC)
Rodo esamas sistemos įtampas.

Smart Fan 5

Monitor (Monitorius)
Leidžia pasirinkti stebimą taikinį ir atlikti tolesnius koregavimus. (Numatytasis: CPU FAN)

Fan Speed Control (Ventiliatoriaus greičio valdymas)
Leidžia nustatyti, ar įjungti ventiliatoriaus greičio valdymo funkciją ir reguliuoti ventiliatoriaus greitį.

Normal	Leidžia ventiliatoriui veikti skirtingu greičiu, atsižvelgiant į temperatūrą. Galite reguliuoti ventiliatoriaus greitį naudodami System Information Viewer pagal savo sistemos reikalavimus. (Numatytasis)
Silent	Leidžia ventiliatoriui veikti mažu greičiu.
Manual	Leidžia valdyti ventiliatoriaus greitį kreivės grafike.
Full Speed	Leidžia ventiliatoriui veikti maksimaliu greičiu.

Fan Control Use Temperature Input (Ventiliatoriaus valdymo temperatūros įvesties naudojimas)
Leidžia pasirinkti atskaitos temperatūrą ventiliatoriaus greičio valdymui.
Temperature Interval (Temperatūros intervalas)
Leidžia pasirinkti temperatūros intervalą ventiliatoriaus greičio pakeitimui.
Fan Control Mode (Ventiliatoriaus valdymo režimas)

Auto	Leidžia BIOS automatiškai aptikti įdiegto ventiliatoriaus tipą ir nustato optimalų valdymo režimą. (Numatytasis)
Voltage	Įtampos režimas rekomenduojamas 3 kontaktų ventiliatoriui.
PWM	PWM režimas rekomenduojamas 4 kontaktų ventiliatoriui.

Fan Stop (Ventiliatoriaus sustabdymas)
Įjungia arba išjungia ventiliatoriaus sustabdymo funkciją. Temperatūros ribą galite nustatyti naudodami temperatūros kreivę. Ventiliatorius nustoja veikti, kai temperatūra yra žemesnė už ribą. (Numatytasis: Išjungta)
Temperature (Temperatūra)
Rodo esamą pasirinktos srities temperatūrą.
Fan Speed (Ventiliatoriaus greitis)
Rodo esamą ventiliatoriaus greitį.
Flow Rate (Srauto greitis)
Rodo jūsų vandens aušinimo sistemos srauto greitį.
Temperature Warning Control (Temperatūros įspėjimo valdymas)
Nustato įspėjimo ribą temperatūrai. Kai temperatūra viršija ribą, BIOS skleis įspėjamąjį garsą. Galimos parinktys: Išjungta (numatytasis), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning (Ventiliatoriaus gedimo įspėjimas)
Leidžia sistemai skleisti įspėjamąjį garsą, jei ventiliatorius neprijungtas arba sugenda. Kai tai įvyksta, patikrinkite ventiliatoriaus būklę arba ventiliatoriaus jungtį. (Numatytasis: Išjungta)

Sistemos informacija

Šiame skyriuje pateikiama informacija apie jūsų pagrindinės plokštės modelį ir BIOS versiją. Taip pat galite pasirinkti numatytąją BIOS naudojamą kalbą ir rankiniu būdu nustatyti sistemos laiką.
Sistemos kalba
Pasirenka numatytąją BIOS naudojamą kalbą.
Sistemos data
Nustato sistemos datą. Datos formatas yra savaitė (tik skaitymui), mėnuo, diena ir metai. Naudokite <Enter>, kad perjungtumėte laukus Mėnuo, Diena ir Metai, o norėdami nustatyti norimą reikšmę, naudokite klavišą <Page Up> arba <Page Down>.
Sistemos laikas
Nustato sistemos laiką. Laiko formatas yra valanda, minutė ir sekundė. Pavyzdžiui, 13 val. yra 13:00:00. Naudokite <Enter>, kad perjungtumėte laukus Valanda, Minutė ir Sekundė, o norėdami nustatyti norimą reikšmę, naudokite klavišą <Page Up> arba <Page Down>.
Prieigos lygis
Rodo dabartinį prieigos lygį, priklausomai nuo naudojamos slaptažodžio apsaugos tipo. (Jei slaptažodis nenustatytas, pagal numatytuosius nustatymus bus rodomas Administratorius.) Administratoriaus lygis leidžia keisti visus BIOS nustatymus; Vartotojo lygis leidžia keisti tik tam tikrus, bet ne visus BIOS nustatymus.

Įjungtų įrenginių informacija
Rodo informaciją apie jūsų SATA, PCI Express ir M.2 įrenginius, jei jie įdiegti.
Q-Flash
Leidžia pasiekti Q-Flash įrankį, kad atnaujintumėte BIOS arba sukurtumėte dabartinės BIOS konfigūracijos atsarginę kopiją.

Įkrova

Įkrova
Įkrovos parinkčių prioritetai
Nurodo bendrą įkrovos tvarką iš galimų įrenginių. Išimamiems saugojimo įrenginiams, palaikantiems GPT formatą, įkrovos įrenginių sąraše bus pridėta priešdėlis "UEFI:". Norėdami paleisti iš operacinės sistemos, kuri palaiko GPT skaidymą, pasirinkite įrenginį su priešdėliu "UEFI:".
Arba, jei norite įdiegti operacinę sistemą, palaikančią GPT skaidymą, pvz., Windows 10 64 bitų, pasirinkite optinį įrenginį, kuriame yra Windows 10 64 bitų diegimo diskas ir kuris yra su priešdėliu "UEFI:".
Įkrovos NumLock būsena
Įjungia arba išjungia Numlock funkciją klaviatūros skaitmeninėje klaviatūroje po POST. (Numatytasis: įjungta)
Saugos parinktis
Nurodo, ar slaptažodis reikalingas kiekvieną kartą, kai sistema įkraunama, ar tik tada, kai įeinate į BIOS sąranką. Sukonfigūravę šį elementą, nustatykite slaptažodžius po elementu Administratoriaus slaptažodis / Vartotojo slaptažodis.

Sąranka	Slaptažodis reikalingas tik norint įeiti į BIOS sąrankos programą.
Sistema	Slaptažodis reikalingas norint įkrauti sistemą ir įeiti į BIOS sąrankos programą. (Numatytasis)

Viso ekrano LOGOTIPO rodymas
Leidžia nustatyti, ar paleidžiant sistemą rodyti GIGABYTE logotipą. Išjungta praleidžia GIGABYTE logotipą, kai sistema paleidžiama. (Numatytasis: įjungta)
Greita įkrova
Įjungia arba išjungia greitą įkrovą, kad sutrumpintumėte OS įkrovos procesą. Itin greita suteikia greičiausią įkrovos greitį. (Numatytasis: išjungta)
SATA palaikymas

Tik paskutinės įkrovos SATA įrenginiai	Išskyrus ankstesnį įkrovos diską, visi SATA įrenginiai išjungiami prieš užbaigiant OS įkrovos procesą. (Numatytasis)
Visi SATA įrenginiai	Visi SATA įrenginiai veikia operacinėje sistemoje ir POST metu.

Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita.
NVMe palaikymas
Leidžia įjungti arba išjungti NVMe įrenginį (-ius). (Numatytasis: įjungta)
Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita.
VGA palaikymas
Leidžia pasirinkti, kokio tipo operacinę sistemą įkrauti.

Automatinis	Įjungia tik senąją parinkčių ROM.
EFI tvarkyklė	Įjungia EFI parinkčių ROM. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita.
USB palaikymas

Išjungta	Visi USB įrenginiai išjungiami prieš užbaigiant OS įkrovos procesą.
Visiškas pirminis	Visi USB įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis)
Dalinis pirminis	Dalis USB įrenginių išjungiami prieš užbaigiant OS įkrovos procesą.

Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta. Ši funkcija išjungiama, kai Greita įkrova nustatyta į Itin greita.
Tinklo rietuvės tvarkyklės palaikymas

Išjungta	Išjungia įkrovą iš tinklo. (Numatytasis)
Įjungta	Įjungia įkrovą iš tinklo.

Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita.
CSM palaikymas
Įjungia arba išjungia UEFI CSM (suderinamumo palaikymo modulį), kad palaikytų senąjį kompiuterio įkrovos procesą.

Išjungta	Išjungia UEFI CSM ir palaiko tik UEFI BIOS įkrovos procesą.
Įjungta	Įjungia UEFI CSM. (Numatytasis)

LAN PXE įkrovos parinkties ROM
Leidžia pasirinkti, ar įjungti senąją parinkties ROM, skirtą LAN valdikliui. (Numatytasis: išjungta) Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Įjungta.
Saugojimo įkrovos parinkties valdymas
Leidžia pasirinkti, ar įjungti UEFI arba senąją parinkties ROM, skirtą saugojimo įrenginio valdikliui.

Išjungta	Išjungia parinkties ROM.
Tik UEFI	Įjungia tik UEFI parinkties ROM. (Numatytasis)
Tik senasis	Įjungia tik senąją parinkties ROM.

Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Įjungta.
Kito PCI įrenginio ROM prioritetas
Leidžia pasirinkti, ar įjungti UEFI arba senąją parinkties ROM, skirtą PCI įrenginio valdikliui, išskyrus LAN, saugojimo įrenginį ir grafikos valdiklius.

Išjungta	Išjungia parinkties ROM.
Tik UEFI	Įjungia tik UEFI parinkties ROM. (Numatytasis)
Tik senasis	Įjungia tik senąją parinkties ROM.

Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Įjungta.
Administratoriaus slaptažodis
Leidžia sukonfigūruoti administratoriaus slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Vėl įveskite slaptažodį ir paspauskite <Enter>. Administratoriaus slaptažodį (arba vartotojo slaptažodį) turite įvesti paleidžiant sistemą ir įeinant į BIOS sąranką. Skirtingai nuo vartotojo slaptažodžio, administratoriaus slaptažodis leidžia keisti visus BIOS nustatymus.
Vartotojo slaptažodis
Leidžia sukonfigūruoti vartotojo slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Vėl įveskite slaptažodį ir paspauskite <Enter>. Administratoriaus slaptažodį (arba vartotojo slaptažodį) turite įvesti paleidžiant sistemą ir įeinant į BIOS sąranką. Tačiau vartotojo slaptažodis leidžia keisti tik tam tikrus, bet ne visus BIOS nustatymus.
Norėdami atšaukti slaptažodį, paspauskite <Enter> ant slaptažodžio elemento ir, kai jūsų bus paprašyta slaptažodžio, pirmiausia įveskite teisingą slaptažodį. Kai būsite paraginti įvesti naują slaptažodį, paspauskite <Enter> neįvesdami jokio slaptažodžio. Vėl paspauskite <Enter>, kai būsite paraginti patvirtinti.
PASTABA: Prieš nustatydami vartotojo slaptažodį, būtinai pirmiausia nustatykite administratoriaus slaptažodį.

Saugus įkrovimas
Leidžia įjungti arba išjungti saugų įkrovimą ir sukonfigūruoti susijusius nustatymus. Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Išjungta.
Pageidaujamas veikimo režimas
Leidžia pasirinkti, ar įėjus į BIOS sąranką įjungti lengvąjį režimą, ar išplėstinį režimą. Automatinis įjungia BIOS režimą, kuriame buvo paskutinį kartą. (Numatytasis: automatinis)

Įrašyti ir išeiti

Įrašyti ir išeiti
Save & Exit Setup (Sąrankos įrašymas ir išjungimas)
Paspauskite <Enter> ant šio elemento ir pasirinkite Yes (Taip). Tai išsaugo pakeitimus CMOS ir išeina iš BIOS Setup programos. Pasirinkite No (Ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS Setup pagrindinį meniu.
Exit Without Saving (Išjungti neįrašius)
Paspauskite <Enter> ant šio elemento ir pasirinkite Yes (Taip). Tai išjungia BIOS Setup neįrašius pakeitimų, atliktų BIOS Setup į CMOS. Pasirinkite No (Ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS Setup pagrindinį meniu.
Load Optimized Defaults (Įkelti optimizuotas numatytąsias reikšmes)
Paspauskite <Enter> ant šio elemento ir pasirinkite Yes (Taip), kad įkeltumėte optimalius BIOS numatytuosius nustatymus. BIOS numatytieji nustatymai padeda sistemai veikti optimalioje būsenoje. Visada įkelkite optimizuotas numatytąsias reikšmes atnaujinę BIOS arba išvalę CMOS reikšmes.
Boot Override (Paleidimo nepaisymas)
Leidžia pasirinkti įrenginį, iš kurio iš karto paleisti. Paspauskite <Enter> ant pasirinkto įrenginio ir pasirinkite Yes (Taip), kad patvirtintumėte. Jūsų sistema automatiškai paleisis iš naujo ir įsikraus iš to įrenginio.
Save Profiles (Įrašyti profilius)
Ši funkcija leidžia įrašyti dabartinius BIOS nustatymus į profilį. Galite sukurti iki 8 profilių ir įrašyti juos kaip Setup Profile 1~ Setup Profile 8. Paspauskite <Enter>, kad užbaigtumėte. Arba galite pasirinkti Select File in HDD/FDD/USB (Pasirinkti failą HDD/FDD/USB), kad įrašytumėte profilį į savo atminties įrenginį.
Load Profiles (Įkelti profilius)
Jei jūsų sistema tampa nestabili ir įkėlėte BIOS numatytuosius nustatymus, galite naudoti šią funkciją, kad įkeltumėte BIOS nustatymus iš anksčiau sukurto profilio, be vargo iš naujo konfigūruojant BIOS nustatymus. Pirmiausia pasirinkite profilį, kurį norite įkelti, ir paspauskite <Enter>, kad užbaigtumėte. Galite pasirinkti Select File in HDD/FDD/USB (Pasirinkti failą HDD/FDD/USB), kad įvestumėte anksčiau sukurtą profilį iš savo atminties įrenginio arba įkeltumėte profilį, automatiškai sukurtą BIOS, pvz., grąžindami BIOS nustatymus į paskutinius nustatymus, kurie veikė tinkamai (paskutinis žinomas geras įrašas).

RAID rinkinio konfigūravimas

RAID lygiai

	RAID 0	RAID 1	RAID 10
Minimalus standžiųjų diskų skaičius	≥2	2	4
Masyvo talpa	Standžiųjų diskų skaičius * Mažiausio disko dydis	Mažiausio disko dydis	(Standžiųjų diskų skaičius/2) * Mažiausio disko dydis
Atsparumas gedimams	Ne	Taip	Taip

Prieš pradėdami, paruoškite šiuos elementus:

Bent du SATA standžiuosius diskus arba SSD. ^(Pastaba) (Siekiant užtikrinti optimalų veikimą, rekomenduojama naudoti du vienodo modelio ir talpos standžiuosius diskus).
„Windows“ sąrankos diskas.
Interneto ryšiu prijungtas kompiuteris.
USB atmintinė.

Integruoto SATA valdiklio konfigūravimas

SATA standžiojo (-ųjų) disko (-ų) įdiegimas į kompiuterį
Įdiekite standžiuosius diskus/SSD į SATA/M.2 jungtis pagrindinėje plokštėje. Tada prijunkite maitinimo jungtis nuo maitinimo šaltinio prie standžiųjų diskų.
SATA valdiklio režimo konfigūravimas BIOS sąrankoje
Įsitikinkite, kad teisingai sukonfigūravote SATA valdiklio režimą sistemos BIOS sąrankoje.
Žingsniai:
Įjunkite kompiuterį ir paspauskite <Delete>, kad įeitumėte į BIOS sąranką POST (Power-On Self-Test) metu. Skiltyje Settings\IO Ports (Nustatymai\IO prievadai) nustatykite SATA Configuration\SATA Mode (SATA konfigūracija\SATA režimas) į RAID. Tada išsaugokite nustatymus ir iš naujo paleiskite kompiuterį. (Jei norite naudoti NVMe PCIe SSD, kad sukonfigūruotumėte RAID, įsitikinkite, kad NVMe RAID mode (NVMe RAID režimas) nustatytas į Enabled (Įgalintas).)
Šiame skyriuje aprašyti BIOS sąrankos meniu gali skirtis nuo tikslių jūsų pagrindinės plokštės nustatymų. Tikrosios BIOS sąrankos meniu parinktys, kurias matysite, priklausys nuo jūsų turimos pagrindinės plokštės ir BIOS versijos.
UEFI RAID konfigūracija
Žingsniai:
1. BIOS sąrankoje eikite į Boot (Paleidimas) ir nustatykite CSM Support (CSM palaikymas) į Disabled (Išjungtas). Išsaugokite pakeitimus ir išeikite iš BIOS sąrankos.
2. Paleidus sistemą iš naujo, vėl įeikite į BIOS sąranką. Tada įeikite į Settings\IO Ports\RAIDXpert2 Configuration Utility (Nustatymai\IO prievadai\RAIDXpert2 konfigūracijos įrankis) submeniu.
3. RAIDXpert2 Configuration Utility (RAIDXpert2 konfigūracijos įrankis) ekrane paspauskite <Enter> ant Array Management (Masyvo valdymas), kad įeitumėte į Create Array (Sukurti masyvą) ekraną. Tada pasirinkite RAID lygį. Palaikomi RAID lygiai yra RAID 0, RAID 1 ir RAID 10 (galimi pasirinkimai priklauso nuo įdiegtų standžiųjų diskų skaičiaus). Tada paspauskite <Enter> ant Select Physical Disks (Pasirinkti fizinius diskus), kad įeitumėte į Select Physical Disks (Pasirinkti fizinius diskus) ekraną.
4. Select Physical Disks (Pasirinkti fizinius diskus) ekrane pasirinkite standžiuosius diskus, kurie bus įtraukti į RAID masyvą, ir nustatykite juos į Enabled (Įgalintas). Tada naudokite rodyklės žemyn klavišą, kad pereitumėte prie Apply Changes (Taikyti pakeitimus) ir paspauskite <Enter>. Tada grįžkite į ankstesnį ekraną ir nustatykite Select CacheTagSize (Pasirinkti CacheTagSize), Read Cache Policy (Skaitymo talpyklos politika) ir Write Cache Policy (Rašymo talpyklos politika).
5. Pereikite prie Create Array (Sukurti masyvą) ir paspauskite <Enter>, kad pradėtumėte.
6. Baigę būsite grąžinti į Array Management (Masyvo valdymas) ekraną. Skiltyje Manage Array Properties (Valdyti masyvo savybes) galite pamatyti naują RAID tomą ir informaciją apie RAID lygį, masyvo pavadinimą, masyvo talpą ir kt.
  (Pastaba) M.2 PCIe SSD negalima naudoti RAID rinkiniui sukurti nei su M.2 SATA SSD, nei su SATA standžiuoju disku.

Įdiekite RAID tvarkyklę ir operacinę sistemą
Teisingai nustatę BIOS, galite įdiegti operacinę sistemą.

Operacinės sistemos įdiegimas
Kadangi kai kuriose operacinėse sistemose jau yra RAID tvarkyklė, jums nereikia įdiegti atskiros RAID tvarkyklės „Windows“ diegimo proceso metu. Įdiegę operacinę sistemą, rekomenduojame įdiegti visas reikiamas tvarkykles iš GIGABYTE APP Center, kad užtikrintumėte sistemos veikimą ir suderinamumą. Jei norint įdiegti operacinę sistemą reikia pateikti papildomą RAID tvarkyklę OS diegimo metu, žr. toliau pateiktus veiksmus:

Eikite į GIGABYTE svetainę, naršykite į pagrindinės plokštės modelio tinklalapį, atsisiųskite AMD RAID Preinstall Driver (AMD RAID išankstinio diegimo tvarkyklės) failą puslapyje Support\Download\SATA RAID/AHCI (Palaikymas\Atsisiuntimas\SATA RAID/AHCI), išpakuokite failą ir nukopijuokite failus į USB atmintinę.
Paleiskite iš „Windows“ sąrankos disko ir atlikite standartinius OS diegimo veiksmus. Kai pasirodys ekranas, prašantis įkelti tvarkyklę, pasirinkite Browse (Naršyti).
Įdėkite USB atmintinę ir naršykite į tvarkyklės vietą. Pirmiausia pasirinkite AMD-RAID Bottom Device (AMD-RAID apatinis įrenginys) ir spustelėkite Next (Pirmyn), kad įkeltumėte tvarkyklę. Tada pasirinkite AMD-RAID Controller (AMD-RAID valdiklis) ir spustelėkite Next (Pirmyn), kad įkeltumėte tvarkyklę. Galiausiai tęskite OS diegimą.

Apsilankykite GIGABYTE svetainėje, kad gautumėte daugiau informacijos apie RAID masyvo konfigūravimą.

Tvarkyklių įdiegimas

Įdiegę operacinę sistemą, apatiniame dešiniajame darbalaukio kampe pasirodys dialogo langas, klausiantis, ar norite atsisiųsti ir įdiegti tvarkykles ir GIGABYTE programas per APP Center. Spustelėkite Install (Įdiegti), kad tęstumėte diegimą. (BIOS sąrankoje įsitikinkite, kad Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install (Nustatymai\IO prievadai\APP Center atsisiuntimo ir diegimo konfigūracija\APP Center atsisiuntimas ir diegimas) nustatytas į Enabled (Įgalintas).)

Kai pasirodys galutinio vartotojo licencijos sutarties dialogo langas, paspauskite <Accept>, kad įdiegtumėte APP Center. APP Center ekrane pasirinkite tvarkykles ir programas, kurias norite įdiegti, ir spustelėkite Install (Įdiegti).

Prieš diegdami įsitikinkite, kad sistema yra prijungta prie interneto.

Apsilankykite GIGABYTE svetainėje, kad gautumėte daugiau informacijos apie programinę įrangą.

Apsilankykite GIGABYTE svetainėje, kad gautumėte daugiau informacijos apie trikčių šalinimą.

Susisiekite su mumis
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresas: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAKSAS: +886-2-8912-4005
Techninis ir netechninis palaikymas (pardavimai/marketingas): https://esupport.gigabyte.com
Žiniatinklio adresas (anglų kalba): https://www.gigabyte.com
Žiniatinklio adresas (kinų kalba): https://www.gigabyte.com/tw

GIGABYTE eSupport
Norėdami pateikti techninį arba netechninį (pardavimų/rinkodaros) klausimą, prisijunkite prie:https://esupport.gigabyte.com

Norėdami gauti daugiau informacijos apie gaminį, apsilankykite GIGABYTE svetainėje.

GIGABYTE sumažins popieriaus naudojimą, kad įvykdytų pasaulio piliečio pareigas. Be to, siekiant sumažinti poveikį visuotiniam atšilimui, šio produkto pakavimo medžiagos yra perdirbamos ir pakartotinai naudojamos. GIGABYTE dirba su jumis, kad apsaugotų aplinką.

Autorių teisės
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Visos teisės saugomos.
Šiame vadove minimi prekių ženklai yra teisėtai įregistruoti jų atitinkamiems savininkams.
