GIGABYTE B550M AORUS PRO AX – Hovedkortmanual

Innhold

1 Identifisere hovedkortrevisjonen din
2 B550M AORUS PRO AX hovedkortoppsett
3 Maskinvareinstallasjon
4 BIOS-oppsett
5 Konfigurere et RAID-sett
6 Driverinstallasjon
7 Referanser
8 Last ned manual
9 På andre språk

Identifisere hovedkortrevisjonen din

Revisjonsnummeret på hovedkortet ditt ser slik ut: "REV: X.X." For eksempel betyr "REV: 1.0" at revisjonen av hovedkortet er 1.0. Sjekk hovedkortrevisjonen før du oppdaterer hovedkort BIOS, drivere eller når du leter etter teknisk informasjon.
Eksempel:

B550M AORUS PRO AX hovedkortoppsett

Innhold i esken

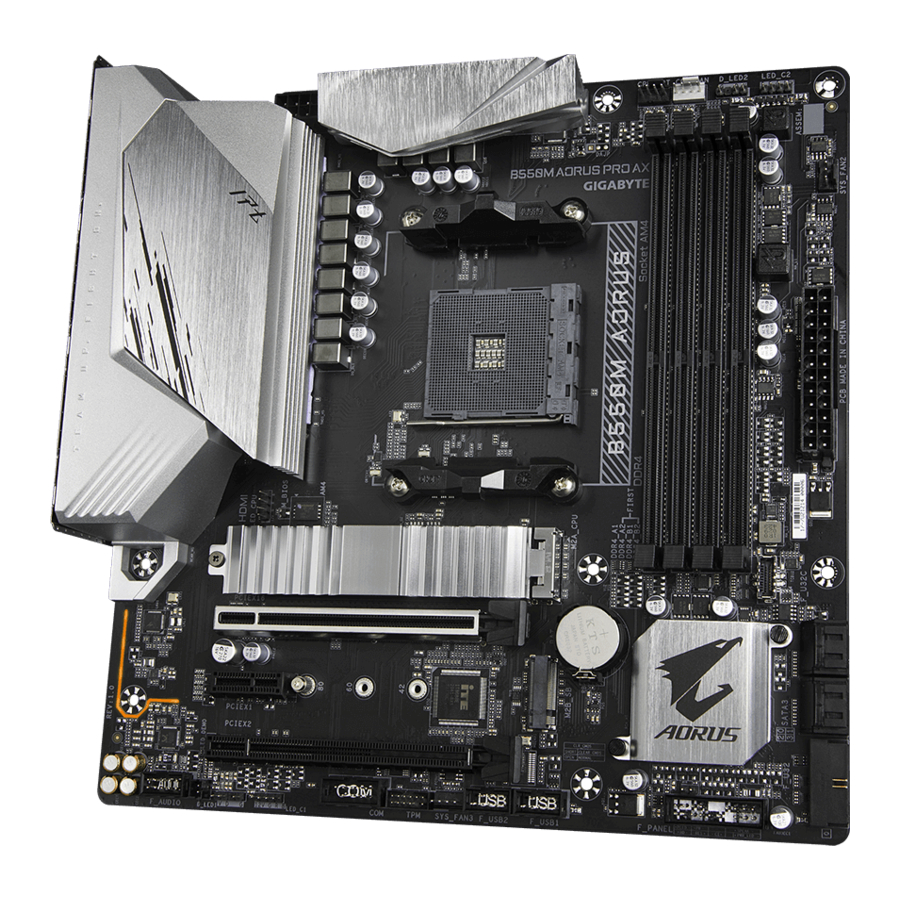

B550M AORUS PRO AX hovedkort
To SATA-kabler
Brukerhåndbok
En antenne

* Innholdet i esken ovenfor er kun for referanse, og de faktiske elementene skal avhenge av produktpakken du får.
Innholdet i esken kan endres uten varsel.

Maskinvareinstallasjon

Installasjonsforholdsregler

Hovedkortet inneholder en rekke ømfintlige elektroniske kretser og komponenter som kan bli skadet som følge av elektrostatisk utladning (ESD). Før installasjon må du lese bruksanvisningen nøye og følge disse prosedyrene:

Før installasjon må du sørge for at kabinettet er egnet for hovedkortet.
Før installasjon må du ikke fjerne eller ødelegge hovedkortets S/N-klistremerke (serienummer) eller garantiklistremerke fra forhandleren din. Disse klistremerkene kreves for garantivalidering.
Fjern alltid vekselstrøm ved å trekke ut strømledningen fra stikkontakten før du installerer eller fjerner hovedkortet eller andre maskinvarekomponenter.
Når du kobler maskinvarekomponenter til de interne kontaktene på hovedkortet, må du sørge for at de er koblet godt og sikkert til.
Når du håndterer hovedkortet, må du unngå å berøre metallledninger eller kontakter.
Det er best å bruke en elektrostatisk utladningsarmbånd (ESD) når du håndterer elektroniske komponenter som et hovedkort, CPU eller minne. Hvis du ikke har et ESD-armbånd, må du holde hendene tørre og først berøre en metallgjenstand for å eliminere statisk elektrisitet.
Før du installerer hovedkortet, må du ha det på toppen av en antistatisk pute eller i en elektrostatisk skjermingsbeholder.
Før du kobler til eller fra strømforsyningskabelen fra hovedkortet, må du sørge for at strømforsyningen er slått av.
Før du slår på strømmen, må du sørge for at strømforsyningsspenningen er stilt inn i henhold til den lokale spenningsstandarden.
Før du bruker produktet, må du kontrollere at alle kabler og strømkontakter til maskinvarekomponentene dine er koblet til.
For å forhindre skade på hovedkortet må du ikke la skruer komme i kontakt med hovedkortkretsen eller dens komponenter.
Sørg for at det ikke er igjen skruer eller metallkomponenter plassert på hovedkortet eller i datamaskinhuset.
Ikke plasser datasystemet på en ujevn overflate.
Ikke plasser datasystemet i et miljø med høy temperatur eller fuktighet.
Å slå på datamaskinen under installasjonsprosessen kan føre til skade på systemkomponenter samt fysisk skade på brukeren.
Hvis du er usikker på noen installasjonstrinn eller har et problem knyttet til bruken av produktet, må du kontakte en sertifisert datatekniker.
Hvis du bruker en adapter, skjøteledning eller strømskinne, må du sørge for å konsultere installasjons- og/eller jordingsinstruksjonene.

Produktspesifikasjoner

CPU	AMD Socket AM4, støtte for: 3rd Generation AMD Ryzen ™-prosessorer/ 3rd Generation AMD Ryzen ™ med Radeon ™-grafikkprosessorer (Gå til GIGABYTEs nettsted for den nyeste CPU-støttelisten.)
Chipset	AMD B550
Minne	4 x DDR4 DIMM-sokler som støtter opptil 128 GB (32 GB enkelt DIMM-kapasitet) systemminne Støtte for DDR4 3200/2933/2667/2400/2133 MHz minnemoduler Dual channel minnearkitektur Støtte for ECC Un-buffered DIMM 1Rx8/2Rx8 minnemoduler Støtte for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 minnemoduler Støtte for Extreme Memory Profile (XMP) minnemoduler (Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
Integrert grafikk	Integrert i 3rd Generation AMD Ryzen ™ med Radeon ™-grafikkprosessorer: 1 x HDMI-port, som støtter en maksimal oppløsning på 4096x2160@60 Hz * Støtte for HDMI 2.1-versjon, HDCP 2.3 og HDR. 1 x DisplayPort, som støtter en maksimal oppløsning på 5120x2880@60 Hz * Støtte for DisplayPort 1.4-versjon, HDCP 2.3 og HDR. Maksimalt delt minne på 16 GB
Lyd	Realtek ® ALC1200 kodek High Definition Audio 2/4/5.1/7.1-kanals Støtte for S/PDIF Out
LAN	Realtek ® 2.5GbE LAN-brikke (2,5 Gbit/1 Gbit/100 Mbit)
Trådløs kommunikasjonsmodul	Intel ® Wi-Fi 6 AX200 (For PCB rev. 1.0) WIFI a, b, g, n, ac, ax, som støtter 2,4/5 GHz Dual-Band BLUETOOTH 5.2 Støtte for 11ax 160MHz trådløs standard og opptil 2,4 Gbps datahastighet AMD Wi-Fi 6E RZ608 (MT7921K) (For PCB rev. 1.1/1.2) WIFI a, b, g, n, ac, ax, som støtter 2,4/5/6 GHz bærefrekvensbånd BLUETOOTH 5.2 Støtte for 11ax 80MHz trådløs standard og opptil 1,2 Gbps datahastighet (Faktisk datahastighet kan variere avhengig av miljø og utstyr.)
Utvidelsesspor	1 x PCI Express x16-spor (PCIEX16), integrert i CPU-en: 3rd Generation AMD Ryzen ™-prosessorer støtter PCIe 4.0 x16-modus 3rd Generation AMD Ryzen ™ med Radeon ™-grafikkprosessorer støtter PCIe 3.0 x16-modus * For optimal ytelse, hvis bare ett PCI Express-grafikkort skal installeres, må du sørge for å installere det i PCIEX16-sporet. 1 x PCI Express x16-spor (PCIEX2), integrert i brikkesettet: Støtter PCIe 3.0 x2-modus 1 x PCI Express x1-spor (PCIEX1), integrert i brikkesettet: Støtter PCIe 3.0 x1-modus
Lagringsgrensesnitt	1 x M.2-kontakt (M2A_CPU), integrert i CPU-en, som støtter Socket 3, M-nøkkel, type 2242/2260/2280/22110 SSD-er: 3rd Generation AMD Ryzen ™-prosessorer støtter SATA og PCIe 4.0 x4/x2 SSD-er 3rd Generation AMD Ryzen ™ med Radeon ™-grafikkprosessorer støtter SATA og PCIe 3.0 x4/x2 SSD-er 1 x M.2-kontakt (M2B_SB), integrert i brikkesettet, som støtter Socket 3, M-nøkkel, type 2242/2260/2280 SSD-er: Støtter SATA og PCIe 3.0 x4/x2 SSD-er 4 x SATA 6Gb/s-kontakter, integrert i brikkesettet: Støtte for RAID 0, RAID 1 og RAID 10
USB	CPU: 3 x USB 3.2 Gen 1-porter på bakpanelet 1 x USB 3.2 Gen 2 Type-A-port (rød) på bakpanelet CPU+1 USB 2.0 Hub: 2 x USB 2.0/1.1-porter på bakpanelet Chipset: 1 x USB Type-C ®-port på bakpanelet, med USB 3.2 Gen 2-støtte 1 x USB Type-C ®-port med USB 3.2 Gen 1-støtte, tilgjengelig via intern USB-header 2 x USB 3.2 Gen 1-porter tilgjengelig via intern USB-header 3 x USB 2.0/1.1-porter (2 porter på bakpanelet, 1 port tilgjengelig via intern USB-header) Chipset+1 USB 2.0 Hub: 3 x USB 2.0/1.1-porter tilgjengelig via interne USB-headere
Interne kontakter	1 x 24-pin ATX hovedstrømkontakt 1 x 8-pin ATX 12V strømkontakt 1 x CPU-vifteheader 1 x vannkjølings-CPU-vifteheader 3 x systemvifteheadere 2 x adresserbare LED-stripeheadere 2 x RGB LED-stripeheadere 1 x CPU-kjøler LED-stripe/RGB LED-stripeheader 2 x M.2 Socket 3-kontakter 4 x SATA 6Gb/s-kontakter 1 x frontpanelheader 1 x frontpanel-lydheader 1 x USB Type-C ®-header, med USB 3.2 Gen 1-støtte 1 x USB 3.2 Gen 1-header 2 x USB 2.0/1.1-headere 1 x seriell portheader 1 x Trusted Platform Module (TPM)-header (2x6 pin, kun for GC-TPM2.0_S-modulen) 1 x Clear CMOS-jumper
Kontakter på bakpanelet	4 x USB 2.0/1.1-porter 2 x SMA-antennekontakter (2T2R) 1 x DisplayPort 1 x HDMI-port
Kontakter på bakpanelet	3 x USB 3.2 Gen 1-porter 1 x USB 3.2 Gen 2 Type-A-port (rød) 1 x USB Type-C ®-port, med USB 3.2 Gen 2-støtte 1 x Q-Flash Plus-knapp 1 x RJ-45-port 1 x optisk S/PDIF Out-kontakt 5 x lydkontakter
I/O-kontroller	iTE ® I/O Controller Chip
Maskinvaremonitor	Spenningsovervåking Temperaturovervåking Viftehastighetsovervåking Vannkjølings-strømningshastighetsovervåking Advarsel om overoppheting Advarsel om viftefeil Viftehastighetskontroll * Om viftehastighetskontrollfunksjonen støttes, avhenger av kjøleren du installerer.
BIOS	1 x 128 Mbit flash Bruk av lisensiert AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unike funksjoner	Støtte for APP Center * Tilgjengelige applikasjoner i APP Center kan variere etter hovedkortmodell. Støttede funksjoner for hver applikasjon kan også variere avhengig av hovedkortspesifikasjoner. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Støtte for Q-Flash Plus Støtte for Q-Flash Støtte for Xpress Install
Medfølgende programvare	Norton ® Internet Security (OEM-versjon) Realtek ® 8125 Gaming LAN Bandwidth Control Utility
Operativsystem	Støtte for Windows 10 64-bit
Formfaktor	Micro ATX Form Factor; 24,4 cm x 24,4 cm

* GIGABYTE forbeholder seg retten til å gjøre endringer i produktspesifikasjonene og produktrelatert informasjon uten forvarsel.

Besøk GIGABYTEs nettsted for støttelister over CPU, minnemoduler, SSD-er og M.2-enheter.

Besøk siden Support\Utility List (Støtte/Verktøyliste) på GIGABYTEs nettsted for å laste ned den nyeste versjonen av apper.

Installere CPU-en

Les følgende retningslinjer før du begynner å installere CPU-en:

Sørg for at hovedkortet støtter CPU-en.
(Gå til GIGABYTEs nettsted for den nyeste CPU-støttelisten.)
Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer CPU-en for å forhindre maskinvareskade.
Finn pinne én på CPU-en. CPU-en kan ikke settes inn hvis den er orientert feil.
Påfør et jevnt og tynt lag med termisk fett på overflaten av CPU-en.
Ikke slå på datamaskinen hvis ikke CPU-kjøleren er installert, ellers kan overoppheting og skade på CPU-en forekomme.
Still inn CPU-vertsfrekvensen i samsvar med CPU-spesifikasjonene. Det anbefales ikke at systembussfrekvensen stilles inn utover maskinvarespesifikasjonene, siden den ikke oppfyller standardkravene for periferiutstyret. Hvis du ønsker å stille inn frekvensen utover standardspesifikasjonene, må du gjøre det i henhold til maskinvarespesifikasjonene dine, inkludert CPU, grafikkort, minne, harddisk osv.

Installere CPU-en
Løft CPU-sokkelens låsespak helt opp. Finn pinne én (angitt med en liten trekant) på CPU-sokkelen og CPU-en. Når CPU-en er plassert i sokkelen, plasser du én finger midt på CPU-en, senker låsespaken og låser den i full låst posisjon.

Ikke tving CPU-en inn i CPU-sokkelen før CPU-sokkelens låsespak er løftet opp, ellers kan det oppstå skade på CPU-en og CPU-sokkelen.

Installere minnet

Les følgende retningslinjer før du begynner å installere minnet:

Sørg for at hovedkortet støtter minnet. Det anbefales at minne med samme kapasitet, merke, hastighet og brikker brukes.
(Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer minnet for å forhindre maskinvareskade.
Minnebrikker har en idiotsikker design. En minnebrikke kan bare installeres i én retning. Hvis du ikke kan sette inn minnet, bytter du retning.

Dual Channel-minnekonfigurasjon
Dette hovedkortet har fire minnesokler og støtter Dual Channel Technology. Etter at minnet er installert, vil BIOS automatisk oppdage spesifikasjonene og kapasiteten til minnet. Aktivering av Dual Channel-minnemodus vil doble den originale minnebåndbredden.

Besøk GIGABYTEs nettsted for mer informasjon om maskinvareinstallasjon.

Anbefalt Dual Channel-minnekonfigurasjon:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 moduler	- -	DS/SS	- -	DS/SS
4 moduler	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Ingen minne)

På grunn av CPU-begrensninger, les følgende retningslinjer før du installerer minnet i Dual Channel-modus.

Dual Channel-modus kan ikke aktiveres hvis bare én minnebrikke er installert.
Når du aktiverer Dual Channel-modus med to eller fire minnebrikker, anbefales det at du bruker minne med samme kapasitet, merke, hastighet og brikker.

Installere et utvidelseskort

Les følgende retningslinjer før du begynner å installere et utvidelseskort:

Sørg for at hovedkortet støtter utvidelseskortet. Les bruksanvisningen som fulgte med utvidelseskortet nøye.
Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer et utvidelseskort for å forhindre maskinvareskade.

Kontakter på bakpanelet

USB 2.0/1.1-port
USB-porten støtter USB 2.0/1.1-spesifikasjonen. Bruk denne porten for USB-enheter.
DisplayPort ^{(Merknad 1)}
DisplayPort leverer digital bildebehandling og lyd av høy kvalitet, og støtter toveis lydoverføring. DisplayPort kan støtte HDCP 2.3-innholdsbeskyttelsesmekanismer. Du kan bruke denne porten til å koble til din DisplayPort-støttede skjerm. Merk: DisplayPort-teknologien kan støtte en maksimal oppløsning på 5120x2880 ved 60 Hz, men de faktiske oppløsningene som støttes, avhenger av skjermen som brukes.
HDMI-port^{(Merknad 1)}

HDMI-porten er HDCP 2.3-kompatibel og støtter Dolby TrueHD- og DTS HD Master Audio-formater. Den støtter også opptil 192KHz/24bit 7.1-kanals LPCM-lydutgang. Du kan bruke denne porten til å koble til din HDMI-støttede skjerm. Den maksimalt støttede oppløsningen er 4096x2160 ved 60 Hz, men de faktiske oppløsningene som støttes, er avhengig av skjermen som brukes.
Etter at du har installert DisplayPort/HDMI-enheten, må du sørge for å angi standard lydavspillingsenhet til DisplayPort/HDMI. (Elementnavnet kan variere avhengig av operativsystemet ditt.)
USB 3.2 Gen 1-port
USB 3.2 Gen 1-porten støtter USB 3.2 Gen 1-spesifikasjonen og er kompatibel med USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
Q-Flash Plus-knapp ^{(Merknad 2)}
Q-Flash Plus lar deg oppdatere BIOS når systemet ditt er av (S5-avslutningstilstand). Lagre den nyeste BIOS-en på en USB-minnepinne og koble den til Q-Flash Plus-porten, og så kan du nå blinke BIOS automatisk ved å trykke på Q-Flash Plus-knappen. QFLED vil blinke når BIOS-matching og blinkende aktiviteter starter, og vil slutte å blinke når hoved-BIOS-blinkingen er fullført.
(Merknad 1) Kun for 3. generasjons AMD Ryzen^™ med Radeon^™ grafikkprosessorer.
(Merknad 2) For å aktivere Q-Flash Plus-funksjonen, vennligst besøk "Unique Features"-websiden på GIGABYTEs nettsted.
USB 3.2 Gen 1-port (Q-Flash Plus-port)
USB 3.2 Gen 1-porten støtter USB 3.2 Gen 1-spesifikasjonen og er kompatibel med USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter. Før du bruker Q-Flash Plus ^{(Merknad 2)}, må du sørge for å sette inn USB-flashstasjonen i denne porten først.
RJ-45 LAN-port
Gigabit Ethernet LAN-porten gir Internett-tilkobling med opptil 2,5 Gbps datahastighet. Følgende beskriver tilstandene til LAN-portens lysdioder.

Hastighets-LED:

Tilstand Beskrivelse

Oransje 2,5 Gbps datahastighet

Grønn 1 Gbps datahastighet

Av 100 Mbps datahastighet

Aktivitets-LED:

Tilstand Beskrivelse

Blinker Dataoverføring eller mottak pågår

Av Ingen dataoverføring eller mottak pågår

USB 3.2 Gen 2 Type-A-port (rød)
USB 3.2 Gen 2-porten støtter USB 3.2 Gen 2-spesifikasjonen og er kompatibel med USB 3.2 Gen 1- og USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
USB Type-C^®-port
Den reversible USB-porten støtter USB 3.2 Gen 2-spesifikasjonen og er kompatibel med USB 3.2 Gen 1- og USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
SMA-antennekontakter (2T2R)
Bruk denne kontakten til å koble til en antenne.
Stram antennene til antennekontaktene og rett deretter antennene riktig for bedre signalmottak.
Senter-/subwooferhøyttalerutgang
Bruk denne lydkontakten til å koble til senter-/subwooferhøyttalere.
Bakre høyttalerutgang
Bruk denne lydkontakten til å koble til bakre høyttalere.
Optisk S/PDIF-utgangskontakt
Denne kontakten gir digital lyd ut til et eksternt lydsystem som støtter digital optisk lyd. Før du bruker denne funksjonen, må du forsikre deg om at lydsystemet ditt har en optisk digital lydinngangskontakt.
Linjeinngang/sidehøyttalerutgang
Linjeinngangskontakten. Bruk denne lydkontakten for linjeinngangsenheter som en optisk stasjon, Walkman osv.
Linjeutgang/fronthøyttalerutgang
Linjeutgangskontakten.
Mikrofoninngang/sidehøyttalerutgang
Mikrofoninngangskontakten.
(Merknad 2) For å aktivere Q-Flash Plus-funksjonen, vennligst besøk "Unique Features"-websiden på GIGABYTEs nettsted.

Lydkontaktkonfigurasjoner:

Kontakt	Hodetelefon/2-kanals	4-kanals	5.1-kanals	7.1-kanals
Senter-/subwooferhøyttalerutgang
Bakre høyttalerutgang
Linjeinngang/sidehøyttalerutgang
Linjeutgang/fronthøyttalerutgang
Mikrofoninngang/sidehøyttalerutgang

Du kan endre funksjonaliteten til en lydkontakt ved hjelp av lydprogramvaren. Hvis du vil installere en sidehøyttaler, må du omfordele enten linjeinngangen eller mikrofoninngangskontakten til å være sidehøyttalerutgang via lyddriveren.

Når du fjerner kabelen som er koblet til en kontakt på bakpanelet, må du først fjerne kabelen fra enheten og deretter fjerne den fra hovedkortet.
Når du fjerner kabelen, trekker du den rett ut av kontakten. Ikke vri den fra side til side for å forhindre en elektrisk kortslutning inne i kabelkontakten.

Besøk GIGABYTEs nettsted for mer informasjon om hvordan du konfigurerer lydprogramvaren.

Interne kontakter

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
TPM
COM
CLR_CMOS
BAT

Les følgende retningslinjer før du kobler til eksterne enheter:

Sørg først for at enhetene dine er kompatible med kontaktene du ønsker å koble til.
Før du installerer enhetene, må du slå av enhetene og datamaskinen. Koble strømledningen fra stikkontakten for å unngå skade på enhetene.
Etter at du har installert enheten og før du slår på datamaskinen, må du sørge for at enhetskabelen er ordentlig festet til kontakten på hovedkortet.

1/2) ATX_12V/ATX (2x4 12V strømkontakt og 2x12 hovedstrømkontakt)
Ved bruk av strømkontakten kan strømforsyningen levere nok stabil strøm til alle komponentene på hovedkortet. Før du kobler til strømkontakten, må du først sørge for at strømforsyningen er slått av og at alle enheter er riktig installert. Strømkontakten har en idiotsikker design. Koble strømledningen til strømkontakten i riktig retning.
12V-strømkontakten forsyner hovedsakelig strøm til CPU-en. Hvis 12V-strømkontakten ikke er koblet til, vil ikke datamaskinen starte.
For å møte utvidelseskravene anbefales det å bruke en strømforsyning som tåler høyt strømforbruk (500W eller høyere). Hvis en strømforsyning brukes som ikke gir den nødvendige strømmen, kan resultatet føre til et ustabilt eller ikke-oppstartbart system.

Pin-nr.	Definisjon	Pin-nr.	Definisjon
1	GND (kun for 2x4-pinners 12V)	5	+12V (kun for 2x4-pinners 12V)
2	GND (kun for 2x4-pinners 12V)	6	+12V (kun for 2x4-pinners 12V)
3	GND	7	+12V
4	GND	8	+12V

Pin-nr.	Definisjon	Pin-nr.	Definisjon
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (myk på/av)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (standby +5V)	21	+5V
10	+12V	22	+5V
11	+12V (kun for 2x12-pinners ATX)	23	+5V (kun for 2x12-pinners ATX)
12	3.3V (kun for 2x12-pinners ATX)	24	GND (kun for 2x12-pinners ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (viftehoder)
Alle viftehoder på dette hovedkortet er 4-pinners. De fleste viftehoder har en idiotsikker innsettingsdesign. Når du kobler til en viftekabel, må du sørge for å koble den til i riktig retning (den svarte kontaktledningen er jordledningen). Hastighetskontrollfunksjonen krever bruk av en vifte med viftehastighetskontroll. For optimal varmespredning anbefales det at en systemvifte installeres inne i kabinettet.

Pin-nr.	Definisjon
1	GND
2	Spenning hastighetskontroll
3	Sense
4	PWM-hastighetskontroll

Kontakt	CPU_FAN	SYS_FAN1/2/3
Maksimal strøm	2A	2A
Maksimal effekt	24W	24W

Sørg for å koble viftekabler til viftehodene for å forhindre at CPU-en og systemet overopphetes. Overoppheting kan føre til skade på CPU-en eller at systemet henger seg.
Disse viftehodene er ikke konfigurasjonsjumperblokker. Ikke plasser en jumperhette på hodene.

CPU_OPT (vannkjøling CPU-viftehode)
Viftehodet er 4-pinners og har en idiotsikker innsettingsdesign. De fleste viftehoder har en idiotsikker innsettingsdesign. Når du kobler til en viftekabel, må du sørge for å koble den til i riktig retning (den svarte kontaktledningen er jordledningen). Hastighetskontrollfunksjonen krever bruk av en vifte med viftehastighetskontroll.

Pin-nr.	Definisjon
1	GND
2	Spenning hastighetskontroll
3	Sense
4	PWM-hastighetskontroll

Sørg for å koble viftekabler til viftehodene for å forhindre at CPU-en og systemet overopphetes. Overoppheting kan føre til skade på CPU-en eller at systemet henger seg.
Disse viftehodene er ikke konfigurasjonsjumperblokker. Ikke plasser en jumperhette på hodene.

D_LED1/D_LED2 (adresserbare LED-strip-hoder)
Hodene kan brukes til å koble til en standard 5050 adresserbar LED-strip, med maksimal effekt på 5A (5V) og maksimalt antall på 1000 lysdioder.

Pin-nr. Definisjon

1 V (5V)

2 Data

3 Ingen pinne

4 GND

Koble den adresserbare LED-stripen til headeren. Strømpinnen (merket med en trekant på kontakten) på LED-stripen må kobles til Pin 1 på den adresserbare LED-stripeheaderen. Feil tilkobling kan føre til skade på LED-stripen.
LED_CPU (CPU-kjøler LED-stripe/RGB LED-stripeheader)
Headeren kan brukes til å koble til en CPU-kjøler LED-stripe eller en standard 5050 RGB LED-stripe (12V/G/R/B), med maksimal effekt på 2A (12V) og maksimal lengde på 2m.

Pin-nr. Definisjon

1 12V

2 G

3 R

4 B

Koble CPU-kjøler LED-stripen/RGB LED-stripen til headeren. RGB LED-stripens strømpinne (merket med en trekant på kontakten) på LED-stripen må kobles til Pin 1 (12V) på denne headeren. Feil tilkobling kan føre til skade på LED-stripen.

For informasjon om hvordan du slår lysene på/av på LED-stripen, vennligst besøk "Unique Features"-nettsiden på GIGABYTEs nettsted.
Før du installerer enhetene, må du sørge for å slå av enhetene og datamaskinen. Koble strømledningen fra stikkontakten for å unngå skade på enhetene.
LED_C1/LED_C2 (RGB LED-stripeheadere)
Headerne kan brukes til å koble til en standard 5050 RGB LED-stripe (12V/G/R/B), med maksimal effekt på 2A (12V) og maksimal lengde på 2m.

Pin-nr. Definisjon

1 12V

2 G

3 R

4 B

Koble CPU-kjøler LED-stripen/RGB LED-stripen til headeren. RGB LED-strømpinnen (merket med en trekant på kontakten) på LED-stripen må kobles til Pin 1 (12V) på denne headeren. Feil tilkobling kan føre til skade på LED-stripen.

For informasjon om hvordan du slår lysene på/av på LED-stripen, vennligst besøk "Unique Features"-nettsiden på GIGABYTEs nettsted.
Før du installerer enhetene, må du sørge for å slå av enhetene og datamaskinen. Koble strømledningen fra stikkontakten for å unngå skade på enhetene.
SATA3 0/1/2/3 (SATA 6Gb/s-kontakter)
SATA-kontaktene er i samsvar med SATA 6Gb/s-standarden og er kompatible med SATA 3Gb/s- og SATA 1.5Gb/s-standarden. Hver SATA-kontakt støtter en enkelt SATA-enhet. SATA-kontaktene støtter RAID 0, RAID 1 og RAID 10. Se kapittel "Konfigurere et RAID-sett" for instruksjoner om konfigurering av en RAID-matrise.

Pin-nr. Definisjon

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
2A_CPU/M2B_SB (M.2 Socket 3-kontakter)
M.2-kontaktene støtter M.2 SATA SSD-er eller M.2 PCIe SSD-er og støtter RAID-konfigurasjon. Vær oppmerksom på at en M.2 PCIe SSD ikke kan brukes til å opprette et RAID-sett verken med en M.2 SATA SSD eller en SATA-harddisk. Se kapittel "Konfigurere et RAID-sett" for instruksjoner om konfigurering av en RAID-matrise.

Følg trinnene nedenfor for å installere en M.2 SSD riktig i M.2-kontakten.
Trinn 1:
Finn M.2-kontakten der du skal installere M.2 SSD-en, bruk en skrutrekker for å løsne skruen på kjøleribben og fjern deretter kjøleribben. (Bare M2A_CPU-kontakten har kjøleribbe)
Trinn 2:
Finn riktig monteringshull basert på lengden på M.2 SSD-stasjonen din. Om nødvendig, flytt avstandsstykket til ønsket monteringshull. Sett M.2 SSD-en inn i M.2-kontakten i en vinkel.
Trinn 3:
Trykk M.2 SSD-en ned og fest den deretter med skruen. Sett tilbake kjøleribben og fest den til det opprinnelige hullet. Fjern beskyttelsesfilmen fra bunnen av kjøleribben før du setter den tilbake.
F_PANEL (Frontpanelheader)
Koble strømbryteren, tilbakestillingsbryteren, høyttaleren, chassisinntrengningsbryteren/-sensoren og systemstatusindikatoren på chassiset til denne headeren i henhold til pin-oppgavene nedenfor. Vær oppmerksom på de positive og negative pinnene før du kobler til kablene.

PLED/PWR_LED (Strøm-LED):
Kobles til strømstatusindikatoren på chassisets frontpanel. LED-en lyser når systemet er i drift. LED-en er av når systemet er i S3/S4-hvilemodus eller slått av (S5).
PW (Strømbryter):
Kobles til strømbryteren på chassisets frontpanel. Du kan konfigurere måten å slå av systemet på ved hjelp av strømbryteren (se kapittel "BIOS-oppsett", "Innstillinger\Plattformstrøm" for mer informasjon).
SPEAK (Høyttaler):
Kobles til høyttaleren på chassisets frontpanel. Systemet rapporterer systemoppstartsstatus ved å utstede en pipelyd. En enkelt kort pipelyd vil høres hvis det ikke oppdages noe problem ved systemoppstart.
HD (Harddiskaktivitets-LED): Kobles til harddiskaktivitets-LED-en på chassisets frontpanel. LED-en lyser når harddisken leser eller skriver data.
RES (Tilbakestillingsbryter):
Kobles til tilbakestillingsbryteren på chassisets frontpanel. Trykk på tilbakestillingsbryteren for å starte datamaskinen på nytt hvis datamaskinen fryser og ikke utfører en normal omstart.
CI (Chassisinntrengningsheader):
Kobles til chassisinntrengningsbryteren/-sensoren på chassiset som kan oppdage om chassisdekselet er fjernet. Denne funksjonen krever et chassis med en chassisinntrengningsbryter/-sensor.
NC: Ingen tilkobling.
Frontpaneldesignet kan variere fra chassis til chassis. En frontpanelmodul består hovedsakelig av strømbryter, tilbakestillingsbryter, strøm-LED, harddiskaktivitets-LED, høyttaler osv. Når du kobler chassisets frontpanelmodul til denne headeren, må du sørge for at ledningsoppgavene og pin-oppgavene stemmer overens.

F_AUDIO (Frontpanel-audioheader)
Frontpanel-audioheaderen støtter High Definition-audio (HD). Du kan koble chassisets frontpanel-audiomodul til denne headeren. Kontroller at ledningsoppgavene til modulens kontakt stemmer overens med pin-oppgavene til hovedkortets header. Feil tilkobling mellom modulens kontakt og hovedkortets header vil føre til at enheten ikke fungerer eller til og med skader den.

Pin-nr. Definisjon Pin-nr. Definisjon

1 MIC2_L 6 Sense F_

2 GND 7 FAUDIO_JD

3 MIC2_R 8 Ingen pinne

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Noen chassis leveres med en frontpanel-audiomodul som har separate kontakter på hver ledning i stedet for en enkelt plugg. For informasjon om tilkobling av frontpanel-audiomodulen som har forskjellige ledningsoppgaver, vennligst kontakt chassisprodusenten.

F_U32C (USB Type-C^®-header med USB 3.2 Gen 1-støtte)
Headeren er i samsvar med USB 3.2 Gen 1-spesifikasjonen og kan gi én USB-port.

Pin nr.	Definisjon	Pin nr.	Definisjon	Pin nr.	Definisjon
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (USB 3.2 Gen 1-header)
Headeret er i samsvar med USB 3.2 Gen 1- og USB 2.0-spesifikasjonen og kan levere to USB-porter. Ta kontakt med den lokale forhandleren for å kjøpe det valgfrie 3,5" frontpanelet som gir to USB 3.2 Gen 1-porter.

Pin nr.	Definisjon	Pin nr.	Definisjon	Pin nr.	Definisjon
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Ingen pin
7	GND	14	SSTX2+

F_USB1/F_USB2 (USB 2.0/1.1-headere)
Headerne er i samsvar med USB 2.0/1.1-spesifikasjonen. Hvert USB-header kan gi to USB-porter via en valgfri USB-brakett. Ta kontakt med den lokale forhandleren for å kjøpe den valgfrie USB-braketten.

Pin nr. Definisjon Pin nr. Definisjon

1 Strøm (5V) 6 USB DY+

2 Strøm (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 Ingen pin

5 USB DX+ 10 NC
- Ikke plugg IEEE 1394-brakettkabelen (2x5-pin) inn i USB 2.0/1.1-headeret.
- Før du installerer USB-braketten, må du slå av datamaskinen og koble strømledningen fra stikkontakten for å unngå skade på USB-braketten.
TPM (Trusted Platform Module-header)
Du kan koble en TPM (Trusted Platform Module) til dette headeret.

Pin nr. Definisjon Pin nr. Definisjon

1 LAD0 7 LAD3

2 VCC3 8 GND _ F

3 LAD1 9 LFRAME

4 Ingen pin 10 NC

5 LAD2 11 SERIRQ

6 LCLK 12 LRESET
COM (seriellport-header)
COM-headeret kan gi én seriell port via en valgfri COM-portkabel. Ta kontakt med den lokale forhandleren for å kjøpe den valgfrie COM-portkabelen.

Pin nr. Definisjon Pin nr. Definisjon

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 _3 Ingen pin U

CLR_CMOS (Clear CMOS-jumper)
Bruk denne jumperen til å fjerne BIOS-konfigurasjonen og tilbakestille CMOS-verdiene til fabrikkstandard. For å fjerne CMOS-verdiene, bruk en metallgjenstand som en skrutrekker for å berøre de to pinnene i noen sekunder.

	Open: Normal
	Short: Clear CMOS Values

Slå alltid av datamaskinen før du sletter CMOS-verdiene.
Etter omstart av systemet, gå til BIOS Setup for å laste inn fabrikkstandarder (velg Load Optimized Defaults (Last inn optimaliserte standarder)) eller konfigurer BIOS-innstillingene manuelt (se kapittel "BIOS Setup" for BIOS-konfigurasjoner).

BAT (Battery)
Batteriet gir strøm for å beholde verdiene (som BIOS-konfigurasjoner, dato- og klokkeslettinformasjon) i CMOS når datamaskinen er slått av. Bytt batteri når batterispenningen synker til et lavt nivå, ellers kan CMOS-verdiene være unøyaktige eller gå tapt.

Du kan fjerne CMOS-verdiene ved å fjerne batteriet:
1. Slå av datamaskinen og trekk ut strømledningen.
2. Fjern forsiktig batteriet fra batteriholderen og vent i ett minutt. (Eller bruk en metallgjenstand som en skrutrekker for å berøre de positive og negative terminalene på batteriholderen, slik at de kortslutter i 5 sekunder.)
3. Sett inn batteriet igjen.
4. Koble til strømledningen og start datamaskinen på nytt.
- Slå alltid av datamaskinen og trekk ut strømledningen før du bytter batteri.
- Bytt batteriet med et tilsvarende. Skade på enhetene dine kan oppstå hvis batteriet byttes ut med en feil modell.
- Kontakt kjøpsstedet eller lokal forhandler hvis du ikke kan bytte batteriet selv eller er usikker på batterimodellen.
- Når du installerer batteriet, må du være oppmerksom på retningen til den positive siden (+) og den negative siden (-) av batteriet (den positive siden skal vende opp).
- Brukte batterier må håndteres i samsvar med lokale miljøbestemmelser.

BIOS-oppsett

BIOS (Basic Input and Output System) registrerer systemets maskinvareparametere i CMOS på hovedkortet. Hovedfunksjonene inkluderer å utføre Power-On Self-Test (POST) under systemoppstart, lagre systemparametere og laste operativsystem, osv. BIOS inkluderer et BIOS-oppsettprogram som lar brukeren endre grunnleggende systemkonfigurasjonsinnstillinger eller aktivere visse systemfunksjoner.
Når strømmen er slått av, forsyner batteriet på hovedkortet CMOS med nødvendig strøm for å beholde konfigurasjonsverdiene i CMOS.
For å få tilgang til BIOS-oppsettprogrammet, trykk på <Delete>-tasten under POST når strømmen er slått på.
For å oppgradere BIOS, bruk enten GIGABYTE Q-Flash eller @BIOS-verktøyet.

Q-Flash lar brukeren raskt og enkelt oppgradere eller sikkerhetskopiere BIOS uten å gå inn i operativsystemet.
@BIOS er et Windows-basert verktøy som søker etter og laster ned den nyeste versjonen av BIOS fra Internett og oppdaterer BIOS.

Fordi BIOS-flashing er potensielt risikabelt, anbefales det at du ikke flasher BIOS hvis du ikke støter på problemer ved bruk av den gjeldende versjonen av BIOS. For å flashe BIOS, gjør det med forsiktighet. Utilstrekkelig BIOS-flashing kan føre til systemfeil.
Det anbefales at du ikke endrer standardinnstillingene (med mindre du trenger det) for å forhindre systemustabilitet eller andre uventede resultater. Utilstrekkelig endring av innstillingene kan føre til at systemet ikke starter opp. Hvis dette skjer, prøv å fjerne CMOS-verdiene og tilbakestille kortet til standardverdier. (Se avsnittet "Load Optimized Defaults" i dette kapittelet eller introduksjoner av batteri/clear CMOS-jumper i kapittel Maskinvareinstallasjon for hvordan du fjerner CMOS-verdiene.)

Oppstartsskjerm

Følgende oppstartslogoskjerm vil vises når datamaskinen starter opp.

Det er to forskjellige BIOS-moduser som følger, og du kan bruke <F2>-tasten for å bytte mellom de to modusene. Easy Mode (Enkel modus) lar brukere raskt se sin nåværende systeminformasjon eller gjøre justeringer for optimal ytelse. I Easy Mode (Enkel modus) kan du bruke musen til å flytte gjennom konfigurasjonselementer. Advanced Mode (Avansert modus) gir detaljerte BIOS-innstillinger. Du kan trykke på piltastene på tastaturet for å flytte mellom elementene og trykke <Enter> for å godta eller gå inn i en undermeny. Eller du kan bruke musen til å velge elementet du ønsker.

Når systemet ikke er stabilt som vanlig, velg Load Optimized Defaults (Last inn optimaliserte standardinnstillinger)-elementet for å sette systemet tilbake til standardinnstillingene.
BIOS-oppsettmenyene som er beskrevet i dette kapittelet er kun ment som referanse og kan avvike etter BIOS-versjon.

Advanced Mode Function Keys (Funksjonstaster for avansert modus)

<><>	Move the selection bar to select a setup menu (Flytt markeringslinjen for å velge en oppsettmeny)
<><>	Move the selection bar to select an configuration item on a menu (Flytt markeringslinjen for å velge et konfigurasjonselement i en meny)
<Enter>/Double Click	Execute command or enter a menu (Utfør kommando eller gå inn i en meny)
<+>/<Page Up>	Increase the numeric value or make changes (Øk den numeriske verdien eller gjør endringer)
<->/<Page Down>	Decrease the numeric value or make changes (Reduser den numeriske verdien eller gjør endringer)
<F1>	Show descriptions of the function keys (Vis beskrivelser av funksjonstastene)
<F2>	Switch to Easy Mode (Bytt til Enkel modus)
<F3>	Save the current BIOS settings to a profile (Lagre de gjeldende BIOS-innstillingene i en profil)
<F4>	Load the BIOS settings from a profile created before (Last inn BIOS-innstillingene fra en profil som er opprettet tidligere)
<F5>	Restore the previous BIOS settings for the current submenus (Gjenopprett de forrige BIOS-innstillingene for de gjeldende undermenyene)
<F6>	Display the Smart Fan 5 screen (Vis Smart Fan 5-skjermen)
<F7>	Load the Optimized BIOS default settings for the current submenus (Last inn de optimaliserte BIOS-standardinnstillingene for de gjeldende undermenyene)
<F8>	Access the Q-Flash utility (Få tilgang til Q-Flash-verktøyet)
<F10>	Save all the changes and exit the BIOS Setup program (Lagre alle endringene og avslutt BIOS-oppsettprogrammet)
<F11>	Switch to the Favorites submenu (Bytt til undermenyen Favoritter)
<F12>	Capture the current screen as an image and save it to your USB drive (Fang skjermbildet som et bilde og lagre det på USB-stasjonen)
<Insert>	Add or remove a favorite option (Legg til eller fjern et favorittalternativ)
<Ctrl>+<S>	Display information on the installed memory (Vis informasjon om det installerte minnet)
<Esc>	Main Menu: Exit the BIOS Setup program Submenus: Exit current submenu

Favoritter (F11)

Angi dine ofte brukte alternativer som dine favoritter og bruk <F11>-tasten for raskt å bytte til siden der alle favorittalternativene dine er plassert. For å legge til eller fjerne et favorittalternativ, gå til den opprinnelige siden og trykk <Insert> på alternativet. Alternativet er merket med en stjerne hvis det er angitt som en "favoritt".

Tweaker

Tweaker
Hvorvidt systemet vil fungere stabilt med overklokkings-/overspenningsinnstillingene du har gjort, avhenger av de generelle systemkonfigurasjonene dine. Feilaktig overklokking/overspenning kan føre til skade på CPU, brikkesett eller minne og redusere den nyttige levetiden til disse komponentene. Denne siden er kun for avanserte brukere, og vi anbefaler at du ikke endrer standardinnstillingene for å forhindre systemustabilitet eller andre uventede resultater. (Utilstrekkelig endring av innstillingene kan føre til at systemet ikke starter opp. Hvis dette skjer, fjern CMOS-verdiene og tilbakestill kortet til standardverdier.)

CPU Clock Control
Lar deg manuelt stille inn CPU-baseklokken i trinn på 1 MHz. (Standard: Auto)

Det anbefales sterkt at CPU-frekvensen stilles inn i samsvar med CPU-spesifikasjonene.
Spread Spectrum Control
Aktiverer eller deaktiverer CPU/PCIe Spread Spectrum. (Standard: Auto)
CPU Ratio Mode ^(Note)
Lar deg stille inn kjerneforholdet for alle CPU-kjerner eller individuelle kjerner. (Standard: Alle kjerner)
CCD0 CCX0/1 Ratio ^(Note)
Lar deg manuelt stille inn kjerneforholdet for CPU CCX0, 1 kjerner. Dette elementet kan bare konfigureres når CPU Ratio Mode er satt til Per CCX. (Standard: Auto)
CPU Clock Ratio
Lar deg endre klokkeforholdet for den installerte CPU-en. Det justerbare området er avhengig av CPU-en som er installert.
GFX Clock Frequency ^(Note)
Lar deg endre frekvensen for GPU-en. Etter at du har endret innstillingene for GFX Clock Frequency, må du justere innstillingene for GFX Core Voltage. (Standard: Auto)
NOTE: Det justerbare området er avhengig av CPU-en som er installert. Auto lar BIOS konfigurere denne innstillingen automatisk.
GFX Core Voltage ^(Note)
Lar deg endre spenningen for GPU-en. (Standard: Auto)
NOTE: Det justerbare området er avhengig av CPU-en som er installert. Auto lar BIOS konfigurere denne innstillingen automatisk.

Avanserte CPU-innstillinger
& Core Performance Boost ^(Note)
Lar deg bestemme om du vil aktivere Core Performance Boost (CPB)-teknologien, en CPU-ytelsesforbedringsteknologi. (Standard: Auto)
(Note) Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.
SVM Mode
Virtualisering forbedret av Virtualization Technology vil tillate en plattform å kjøre flere operativsystemer og applikasjoner i uavhengige partisjoner. Med virtualisering kan ett datasystem fungere som flere virtuelle systemer. (Standard: Deaktivert)
AMD Cool&Quiet function

Aktivert	Lar AMD Cool'n'Quiet-driveren dynamisk justere CPU-klokken og VID for å redusere varmeutgangen fra datamaskinen og strømforbruket. (Standard)
Deaktivert	Deaktiverer denne funksjonen.

PPC Adjustment ^{(Note 1)}
Lar deg fikse PState til CPU-en. (Standard: PState 0)
Global C-state Control ^{(Note 1)}
Lar deg bestemme om CPU-en skal gå inn i C-tilstander. Når den er aktivert, vil CPU-kjernefrekvensen reduseres under systemstans for å redusere strømforbruket. (Standard: Auto)
Power Supply Idle Control ^{(Note 1)}
Aktiverer eller deaktiverer Package C6 State.

Typical Current Idle	Deaktiverer denne funksjonen.
Low Current Idle	Aktiverer denne funksjonen.
Auto	Lar BIOS konfigurere denne innstillingen automatisk. (Standard)

CCD Control ^{(Note 1)}
Angir antall CCD-er som skal brukes. (Standard: Auto)
Downcore Control
Lar deg velge antall CPU-kjerner som skal aktiveres (antallet CPU-kjerner kan variere etter CPU). (Standard: Auto)
SMT Mode
Lar deg aktivere eller deaktivere CPU Simultaneous Multi-Threading-teknologien. (Standard: Auto)
CPPC (Note 1)
Aktiverer eller deaktiverer CPPC-funksjonen. (Standard: Auto)
CPPC Preferred Cores ^{(Note 1)}
Aktiverer eller deaktiverer CPPC Preferred Cores-funksjonen. (Standard: Auto)
Extreme Memory Profile (X.M.P.) ^{(Note 2)}
Lar BIOS lese SPD-dataene på XMP-minnemodul(er) for å forbedre minneytelsen når aktivert.

Disabled	Deaktiverer denne funksjonen. (Standard)
Profile1	Bruker Profil 1-innstillinger.
Profile2 ^{(Note 2)}	Bruker Profil 2-innstillinger.

XMP High Frequency Support ^{(Note 2)}
Lar deg velge kompatibilitetsnivå for høyfrekvent minne. Dette elementet kan bare konfigureres når Extreme Memory Profile (X.M.P.) er satt til Profile1 eller Profile2. (Standard: Auto)
System Memory Multiplier
Lar deg stille inn systemminnemultiplikatoren. Auto angir minnemultiplikator i henhold til minne-SPD-data. (Standard: Auto)

(Note 1) Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.
(Note 2) Dette elementet er bare til stede når du installerer en CPU og en minnemodul som støtter denne funksjonen.

Avanserte minneinnstillinger ƒ
Minneundertiminger
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
Drive Strength, Data Bus Configuration
Disse seksjonene gir minnetimingsinnstillinger. Merk: Systemet ditt kan bli ustabilt eller unnlate å starte opp etter at du har gjort endringer i minnetimingene. Hvis dette skjer, må du tilbakestille kortet til standardverdier ved å laste inn optimaliserte standardinnstillinger eller fjerne CMOS-verdiene.
ƒ SPD Info
Viser informasjon om det installerte minnet.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Disse elementene lar deg justere CPU Vcore og minnespenninger.

ƒ CPU/VRM Settings
Denne undermenyen lar deg konfigurere Load-Line Calibration-nivå, overspenningsbeskyttelsesnivå, overstrømsbeskyttelsesnivå og PWM-faser.

Innstillinger

Platform Power

AC BACK
Bestemmer systemets tilstand etter at strømmen er tilbake etter et strømbrudd.

Memory	Systemet går tilbake til sin sist kjente aktive tilstand når vekselstrømmen kommer tilbake.
Always On	Systemet slås på når vekselstrømmen kommer tilbake.
Always Off	Systemet forblir avslått når vekselstrømmen kommer tilbake. (Standard)

ErP
Bestemmer om systemet skal bruke minst mulig strøm i S5-tilstand (avslått). (Standard: Deaktivert) Merk: Når dette elementet er satt til Enabled (Aktivert), er funksjonen Resume by Alarm (Gjenoppta etter alarm) utilgjengelig.
Soft-Off by PWR-BTTN
Konfigurerer måten å slå av datamaskinen i MS-DOS-modus ved hjelp av strømknappen.

Instant-Off	Trykk på strømknappen, og systemet slås av umiddelbart. (Standard)
Delay 4 Sec.	Trykk og hold inne strømknappen i 4 sekunder for å slå av systemet. Hvis strømknappen trykkes i mindre enn 4 sekunder, går systemet i hvilemodus.

Power Loading
Aktiverer eller deaktiverer dummy-last. Når strømforsyningen har lav belastning, vil en selvbeskyttelse aktiveres og føre til at den slår seg av eller svikter. Hvis dette skjer, vennligst sett til Enabled (Aktivert). Auto (Auto) lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)

Resume by Alarm
Bestemmer om systemet skal slås på til et ønsket tidspunkt. (Standard: Deaktivert)
Hvis aktivert, angi dato og klokkeslett som følger:
Wake up day (Oppvåkningsdag): Slå på systemet til et bestemt tidspunkt hver dag eller på en bestemt dag i måneden.
Wake up hour/minute/second (Oppvåkningstime/minutt/sekund): Angi tidspunktet systemet skal slås på automatisk.
Note (Merk): Når du bruker denne funksjonen, unngå utilstrekkelig avslutning fra operativsystemet eller fjerning av vekselstrøm, ellers kan det hende at innstillingene ikke er effektive.
Wake on LAN
Aktiverer eller deaktiverer funksjonen Wake on LAN (Aktivering via LAN). (Standard: Aktivert)
High Precision Event Timer
Aktiverer eller deaktiverer High Precision Event Timer (HPET) i operativsystemet. (Standard: Aktivert)
CEC 2019 Ready
Lar deg velge om systemet skal justere strømforbruket når det er i avslått, inaktiv eller ventemodus for å overholde CEC (California Energy Commission) 2019-standardene. (Standard: Deaktivert)

IO Ports

Initial Display Output
Spesifiserer den første initialiseringen av skjermvisningen fra det installerte PCI Express-grafikkortet eller den innebygde grafikken.

IGD Video^(Note)	Setter den innebygde grafikken som den første skjermen.
PCIe 1 Slot	Setter grafikkortet på PCIEX16-sporet som den første skjermen. (Standard)
PCIe 2 Slot	Setter grafikkortet på PCIEX2-sporet som den første skjermen.

Integrated Graphics ^(Note)
Aktiverer eller deaktiverer den innebygde grafikkfunksjonen.

Auto	BIOS vil automatisk aktivere eller deaktivere den innebygde grafikken avhengig av grafikkortet som er installert. (Standard)
Forces	Aktiverer den innebygde grafikken.
Disabled	Deaktiverer den innebygde grafikken.

UMA Mode ^(Note)
Spesifiser UMA-modus.

Auto	Lar BIOS automatisk konfigurere denne innstillingen. (Standard)
UMA Specified	Angir UMA Frame Buffer Size (UMA-rammebufferstørrelse).
UMA Auto	Angir skjermoppløsningen.
UMA Game Optimized	Justerer rammebufferstørrelsen basert på total systemminnestørrelse.

Dette elementet kan bare konfigureres når Integrated Graphics er satt til Forces.
UMA Frame Buffer Size (merknad)
Rammebufferstørrelse er den totale mengden systemminne som er tildelt kun for den innebygde grafikkontrolleren. MS-DOS, for eksempel, vil bare bruke dette minnet for skjerm. Alternativer er: Auto (standard), 64M~2G. Dette elementet kan bare konfigureres når UMA-modus er satt til UMA-spesifisert.
Display Resolution ^(Note)
Lar deg angi skjermoppløsningen. Alternativer er: Auto (standard), 1920x1080 og nedenfor, 2560x1600, 3840x2160.
Dette elementet kan bare konfigureres når UMA Mode er satt til UMA Auto.
HD Audio Controller
Aktiverer eller deaktiverer den innebygde lydfunksjonen. (Standard: Aktivert)
Hvis du ønsker å installere et tredjeparts tilleggslydkort i stedet for å bruke den innebygde lyden, setter du dette elementet til Disabled.
PCIEX16 Bifurcation
Lar deg bestemme hvordan båndbredden til PCIEX16-sporet skal deles. Alternativer: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Note). (Standard: Auto)
Above 4G Decoding
Aktiverer eller deaktiverer 64-biters enheter som skal dekodes i adresseområdet over 4 GB (bare hvis systemet ditt støtter 64-biters PCI-dekoding). Sett til Enabled hvis mer enn ett avansert grafikkort er installert og driverne deres ikke kan startes når du går inn i operativsystemet (på grunn av det begrensede 4 GB minneadresseområdet). (Standard: Disabled)
Re-Size BAR Support
Aktiverer eller deaktiverer støtte for Resizable BAR. (Standard: Deaktivert)
Onboard LAN Controller
Aktiverer eller deaktiverer den innebygde LAN-funksjonen. (Standard: Aktivert)
Hvis du ønsker å installere et tredjeparts tilleggsnettverkskort i stedet for å bruke det innebygde LAN-et, setter du dette elementet til Disabled.
(Merk) Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.

Super IO Configuration
Serial Port
Aktiverer eller deaktiverer den innebygde serielle porten. (Standard: Aktivert)
USB Configuration & Legacy USB Support
Tillater at USB-tastatur/mus brukes i MS-DOS. (Standard: Aktivert)
XHCI Hand-off
Avgjør om XHCI Hand-off-funksjonen skal aktiveres for et operativsystem uten XHCI Hand-off-støtte. (Standard: Aktivert)
USB Mass Storage Driver Support
Aktiverer eller deaktiverer støtte for USB-lagringsenheter. (Standard: Aktivert)
Port 60/64 Emulation
Aktiverer eller deaktiverer emulering av I/O-portene 64h og 60h. Dette bør aktiveres for full eldre støtte for USB-tastatur/mus i MS-DOS eller i operativsystemer som ikke har innebygd støtte for USB-enheter. (Standard: Deaktivert)
Mass Storage Devices
Viser en liste over tilkoblede USB-masselagringsenheter. Dette elementet vises bare når en USB-lagringsenhet er installert.
NVMe Configuration
Viser informasjon om din M.2 NVME PCIe SSD hvis installert.

SATA Configuration

SATA Mode
Aktiverer eller deaktiverer RAID for SATA-kontrollerne integrert i brikkesettet, eller konfigurerer SATA-kontrollerne til AHCI-modus.

RAID	Aktiverer RAID for SATA-kontrolleren.
AHCI	Konfigurerer SATA-kontrollerne til AHCI-modus. Advanced Host Controller Interface (AHCI) er en grensesnittspesifikasjon som lar lagringsdriveren aktivere avanserte Serial ATA-funksjoner som Native Command Queuing og hot plug. (Standard)

NVMe RAID mode
Lar deg bestemme om du vil bruke dine M.2 NVMe PCIe SSD-er til å konfigurere RAID. (Standard: Deaktivert)
Chipset SATA Port Enable
Aktiverer eller deaktiverer de integrerte SATA-kontrollerne. (Standard: Aktivert)
Chipset SATA Port 0/1/2/3
Viser informasjonen om de(n) tilkoblede SATA-enheten(e).

Network Stack Configuration
Network Stack
Deaktiverer eller aktiverer oppstart fra nettverket for å installere et GPT-format OS, for eksempel å installere operativsystemet fra Windows Deployment Services-serveren. (Standard: Deaktivert)
IPv4 PXE Support
Aktiverer eller deaktiverer IPv4 PXE-støtte. Dette elementet kan bare konfigureres når Network Stack er aktivert.
IPv4 HTTP Support
Aktiverer eller deaktiverer HTTP-oppstartsstøtte for IPv4. Dette elementet kan bare konfigureres når Network Stack er aktivert.
IPv6 PXE Support
Aktiverer eller deaktiverer IPv6 PXE-støtte. Dette elementet kan bare konfigureres når Network Stack er aktivert.
IPv6 HTTP Support
Aktiverer eller deaktiverer HTTP-oppstartsstøtte for IPv6. Dette elementet kan bare konfigureres når Network Stack er aktivert.
PXE boot wait time
Lar deg konfigurere hvor lenge du skal vente før du kan trykke på <Esc> for å avbryte PXE-oppstarten. Dette elementet kan bare konfigureres når Network Stack er aktivert. (Standard: 0)
Media detect count
Lar deg angi antall ganger du skal sjekke om det finnes medier. Dette elementet kan bare konfigureres når Network Stack er aktivert. (Standard: 1)
Realtek PCIe Family Controller
Denne undermenyen gir informasjon om LAN-konfigurasjon og relaterte konfigurasjonsalternativer.

Miscellaneous

LEDs in System Power On State
Lar deg aktivere eller deaktivere LED-belysning på hovedkortet når systemet er på.

Off	Deaktiverer den valgte lysmodusen når systemet er på.
On	Aktiverer den valgte lysmodusen når systemet er på. (Standard)

LEDs in Sleep, Hibernation, and Soft Off States
Lar deg angi lysmodus for hovedkortets LED-er i system S3/S4/S5-tilstand. Dette elementet kan konfigureres når LEDs in System Power On State er satt til On.

Off	Deaktiverer den valgte lysmodusen når systemet går inn i S3/S4/S5-tilstand. (Standard)
On	Aktiverer den valgte lysmodusen når systemet går inn i S3/S4/S5-tilstand.

PCIe Slot Configuration
Lar deg angi driftsmodus for PCI Express-sporene til Gen 1, Gen 2, Gen 3 eller Gen 4 ^(Note). Faktisk driftsmodus er underlagt maskinvarespesifikasjonene for hvert spor. Auto lar BIOS konfigurere denne innstillingen automatisk. (Standard: Auto)

PCIe ASPM Mode
Lar deg konfigurere ASPM-modusen for enheten som er koblet til CPU PCI Express-bussen. (Standard: Deaktivert)

3DMark01 Enhancement
Lar deg bestemme om du vil forbedre ytelsen til noen eldre benchmark. (Standard: Deaktivert)

IOMMU
Aktiverer eller deaktiverer AMD IOMMU-støtte. (Standard: Auto)

AMD CPU fTPM
Aktiverer eller deaktiverer TPM 2.0-funksjonen integrert i AMD CPU-en. (Standard: Deaktivert)

Trusted Computing
Aktiverer eller deaktiverer Trusted Platform Module (TPM).
AMD CBS
Denne undermenyen gir AMD CBS-relaterte konfigurasjonsalternativer.

PC Health

Reset Case Open Status

Disabled	Beholder eller fjerner oversikten over tidligere status for kabinettinntrenging. (Standard)
Enabled	Fjerner oversikten over tidligere status for kabinettinntrenging, og feltet Case Open vil vise "No" ved neste oppstart.

(Note (Merk)) Dette elementet finnes bare når du installerer en CPU som støtter denne funksjonen.
Case Open (Kabinett åpent)
Viser deteksjonsstatusen for chassis-inntrengingsdeteksjonsenheten som er festet til hovedkortets CI-header. Hvis systemkabinettet fjernes, vil dette feltet vise "Yes" (Ja), ellers vil det vise "No" (Nei). For å fjerne statusen for chassis-inntrenging, sett Reset Case Open Status (Tilbakestill status for kabinett åpent) til Enabled (Aktivert), lagre innstillingene til CMOS, og start deretter systemet på nytt.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
Viser gjeldende systemspenninger.

Smart Fan 5

Monitor (Skjerm)
Lar deg velge et mål for å overvåke og gjøre ytterligere justeringer. (Standard: CPU FAN)

Fan Speed Control (Viftehastighetskontroll)
Lar deg bestemme om du vil aktivere viftehastighetskontrollfunksjonen og justere viftehastigheten.

Normal	Lar viften kjøre med forskjellige hastigheter i henhold til temperaturen. Du kan justere viftehastigheten med System Information Viewer basert på systemkravene dine. (Standard)
Silent	Lar viften kjøre med lave hastigheter.
Manual	Lar deg kontrollere viftehastigheten i kurvegrafen.
Full Speed	Lar viften kjøre med full hastighet.

Fan Control Use Temperature Input (Viftekontroll bruk temperaturinngang)
Lar deg velge referansetemperaturen for viftehastighetskontroll.
Temperature Interval (Temperaturintervall)
Lar deg velge temperaturintervallet for endring av viftehastighet.
Fan Control Mode (Viftekontrollmodus)

Auto	Lar BIOS automatisk oppdage hvilken type vifte som er installert og setter den optimale kontrollmodusen. (Standard)
Voltage	Spenningsmodus anbefales for en 3-pinners vifte.
PWM	PWM-modus anbefales for en 4-pinners vifte.

Fan Stop (Viftstopp)
Aktiverer eller deaktiverer viftstoppfunksjonen. Du kan angi temperaturgrensen ved hjelp av temperaturkurven. Viften stopper driften når temperaturen er lavere enn grensen. (Standard: Deaktivert)
Temperature (Temperatur)
Viser gjeldende temperatur i det valgte målområdet.
Fan Speed (Viftehastighet)
Viser gjeldende viftehastigheter.
Flow Rate (Strømningshastighet)
Viser strømningshastigheten til vannkjølesystemet ditt.
Temperature Warning Control (Temperaturvarslingskontroll)
Angir varslingsgrensen for temperatur. Når temperaturen overstiger terskelen, vil BIOS avgi en varslingslyd. Alternativene er: Disabled (Deaktivert) (standard), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning (Viftefeilvarsling)
Lar systemet avgi en varslingslyd hvis viften ikke er tilkoblet eller svikter. Sjekk viftens tilstand eller vifteforbindelsen når dette skjer. (Standard: Deaktivert)

Systeminformasjon

Denne seksjonen gir informasjon om hovedkortmodellen og BIOS-versjonen. Du kan også velge standardspråk for BIOS og angi systemtiden manuelt.
System Language (Systemspråk)
Velger standardspråket som brukes av BIOS.
System Date (Systemdato)
Angir systemdatoen. Datoformatet er uke (skrivebeskyttet), måned, dato og år. Bruk <Enter> for å bytte mellom feltene Måned, Dato og År, og bruk <Page Up> eller <Page Down>-tasten for å angi ønsket verdi.
System Time (Systemtid)
Angir systemtiden. Tidsformatet er time, minutt og sekund. For eksempel er kl. 13.00 13:00:00. Bruk <Enter> for å bytte mellom feltene Time, Minutt og Sekund, og bruk <Page Up> eller <Page Down>-tasten for å angi ønsket verdi.
Access Level (Tilgangsnivå)
Viser gjeldende tilgangsnivå avhengig av hvilken type passordbeskyttelse som brukes. (Hvis ingen passord er angitt, vil standarden vises som Administrator.) Administratornivået lar deg gjøre endringer i alle BIOS-innstillinger; brukernivået lar deg bare gjøre endringer i visse BIOS-innstillinger, men ikke alle.

Plug in Devices Info (Informasjon om tilkoblede enheter)
Viser informasjon om dine SATA-, PCI Express- og M.2-enheter hvis de er installert.
Q-Flash
Lar deg få tilgang til Q-Flash-verktøyet for å oppdatere BIOS eller sikkerhetskopiere gjeldende BIOS-konfigurasjon.

Oppstart

Boot Option Priorities (Prioritering av oppstartsalternativer)
Angir den overordnede oppstartsrekkefølgen fra de tilgjengelige enhetene. Flyttbare lagringsenheter som støtter GPT-format, vil ha prefikset "UEFI:" på listen over oppstartsenheter. For å starte fra et operativsystem som støtter GPT-partisjonering, velg enheten med prefikset "UEFI:".
Eller hvis du vil installere et operativsystem som støtter GPT-partisjonering, for eksempel Windows 10 64-bit, velg den optiske stasjonen som inneholder Windows 10 64-bit installasjonsplaten og som har prefikset "UEFI:".
Bootup NumLock State (NumLock-status ved oppstart)
Aktiverer eller deaktiverer Numlock-funksjonen på det numeriske tastaturet etter POST. (Standard: På)
Security Option (Sikkerhetsalternativ)
Angir om et passord kreves hver gang systemet starter opp, eller bare når du går inn i BIOS Setup. Etter å ha konfigurert dette elementet, angi passord(ene) under elementet Administrator Password/User Password (Administratorpassord/Brukerpassord).

Setup	Et passord kreves bare for å gå inn i BIOS Setup-programmet.
System	Et passord kreves for å starte systemet og for å gå inn i BIOS Setup-programmet. (Standard)

Full Screen LOGO Show (Vis LOGO i fullskjerm)
Lar deg bestemme om GIGABYTE-logoen skal vises ved systemoppstart. Disabled (Deaktivert) hopper over GIGABYTE-logoen når systemet starter opp. (Standard: Aktivert)
Fast Boot (Hurtig oppstart)
Aktiverer eller deaktiverer Fast Boot (Hurtig oppstart) for å forkorte oppstartsprosessen for operativsystemet. Ultra Fast (Ultra rask) gir den raskeste oppstartshastigheten. (Standard: Deaktivert)
SATA Support (SATA-støtte)

Last Boot SATA Devices Only (Bare SATA-enheter fra siste oppstart)	Bortsett fra den forrige oppstartsstasjonen, er alle SATA-enheter deaktivert før operativsystemets oppstartsprosess er fullført. (Standard)
All SATA Devices (Alle SATA-enheter)	Alle SATA-enheter er funksjonelle i operativsystemet og under POST.

Dette elementet kan bare konfigureres når Fast Boot (Hurtig oppstart) er satt til Enabled (Aktivert) eller Ultra Fast (Ultra rask).
NVMe Support (NVMe-støtte)
Lar deg aktivere eller deaktivere NVMe-enhet(er). (Standard: Aktivert)
Dette elementet kan bare konfigureres når Fast Boot (Hurtig oppstart) er satt til Enabled (Aktivert) eller Ultra Fast (Ultra rask).
VGA Support (VGA-støtte)
Lar deg velge hvilken type operativsystem du vil starte opp.

Auto	Aktiverer bare eldre opsjons-ROM.
EFI Driver	Aktiverer EFI opsjons-ROM. (Standard)

Dette elementet kan bare konfigureres når Fast Boot (Hurtig oppstart) er satt til Enabled (Aktivert) eller Ultra Fast (Ultra rask).
USB Support (USB-støtte)

Disabled	Alle USB-enheter er deaktivert før operativsystemets oppstartsprosess er fullført.
Full Initial	Alle USB-enheter er funksjonelle i operativsystemet og under POST. (Standard)
Partial Initial	Deler av USB-enhetene er deaktivert før operativsystemets oppstartsprosess er fullført.

Dette elementet kan bare konfigureres når Fast Boot (Hurtig oppstart) er satt til Enabled (Aktivert). Denne funksjonen er deaktivert når Fast Boot (Hurtig oppstart) er satt til Ultra Fast (Ultra rask).
NetWork Stack Driver Support (Nettverksstakkdriverstøtte)

Disabled	Deaktiverer oppstart fra nettverket. (Standard)
Enabled	Aktiverer oppstart fra nettverket.

Dette elementet kan bare konfigureres når Fast Boot (Hurtig oppstart) er satt til Enabled (Aktivert) eller Ultra Fast (Ultra rask).
CSM Support (CSM-støtte)
Aktiverer eller deaktiverer UEFI CSM (Compatibility Support Module) for å støtte en eldre PC-oppstartsprosess.

Disabled	Deaktiverer UEFI CSM og støtter bare UEFI BIOS-oppstartsprosess.
Enabled	Aktiverer UEFI CSM. (Standard)

LAN PXE Boot Option ROM
Lar deg velge om du vil aktivere eldre opsjons-ROM for LAN-kontrolleren. (Standard: Deaktivert) Dette elementet kan bare konfigureres når CSM Support (CSM-støtte) er satt til Enabled (Aktivert).
Storage Boot Option Control (Kontroll av oppstartsalternativ for lagring)
Lar deg velge om du vil aktivere UEFI eller eldre opsjons-ROM for lagringsenhetskontrolleren.

Disabled	Deaktiverer opsjons-ROM.
UEFI Only	Aktiverer bare UEFI opsjons-ROM. (Standard)
Legacy Only	Aktiverer bare eldre opsjons-ROM.

Dette elementet kan bare konfigureres når CSM Support (CSM-støtte) er satt til Enabled (Aktivert).
Other PCI Device ROM Priority (Prioritet for andre PCI-enheters ROM)
Lar deg velge om du vil aktivere UEFI eller eldre opsjons-ROM for PCI-enhetskontrolleren andre enn LAN-, lagringsenhets- og grafikkontrollere.

Disabled	Deaktiverer opsjons-ROM.
UEFI Only	Aktiverer bare UEFI opsjons-ROM. (Standard)
Legacy Only	Aktiverer bare eldre opsjons-ROM.

Dette elementet kan bare konfigureres når CSM Support (CSM-støtte) er satt til Enabled (Aktivert).
Administrator Password (Administratorpassord)
Lar deg konfigurere et administratorpassord. Trykk <Enter> på dette elementet, skriv inn passordet og trykk deretter <Enter>. Du vil bli bedt om å bekrefte passordet. Skriv inn passordet på nytt og trykk <Enter>. Du må angi administratorpassordet (eller brukerpassordet) ved systemoppstart og når du går inn i BIOS Setup. I motsetning til brukerpassordet lar administratorpassordet deg gjøre endringer i alle BIOS-innstillinger.
User Password (Brukerpassord)
Lar deg konfigurere et brukerpassord. Trykk <Enter> på dette elementet, skriv inn passordet og trykk deretter <Enter>. Du vil bli bedt om å bekrefte passordet. Skriv inn passordet på nytt og trykk <Enter>. Du må angi administratorpassordet (eller brukerpassordet) ved systemoppstart og når du går inn i BIOS Setup. Brukerpassordet lar deg imidlertid bare gjøre endringer i visse BIOS-innstillinger, men ikke alle.
For å avbryte passordet, trykk <Enter> på passordelementet og når du blir bedt om passordet, skriv inn det riktige først. Når du blir bedt om et nytt passord, trykk <Enter> uten å skrive inn noe passord. Trykk <Enter> igjen når du blir bedt om å bekrefte.
MERK: Før du angir brukerpassordet, må du sørge for å angi administratorpassordet først.

Secure Boot
Lar deg aktivere eller deaktivere Secure Boot (Sikker oppstart) og konfigurere relaterte innstillinger. Dette elementet kan bare konfigureres når CSM Support (CSM-støtte) er satt til Disabled (Deaktivert).
Preferred Operating Mode (Foretrukket driftsmodus)
Lar deg velge om du vil gå inn i Easy mode (Enkel modus) eller Advanced mode (Avansert modus) etter at du har gått inn i BIOS Setup. Auto går inn i BIOS-modusen der den var sist gang. (Standard: Auto)

Lagre og avslutt

Save & Exit Setup
Trykk på <Enter> på dette elementet og velg Yes (Ja). Dette lagrer endringene i CMOS og avslutter BIOS Setup-programmet. Velg No (Nei) eller trykk på <Esc> for å gå tilbake til hovedmenyen for BIOS Setup.
Exit Without Saving
Trykk på <Enter> på dette elementet og velg Yes (Ja). Dette avslutter BIOS Setup uten å lagre endringene som er gjort i BIOS Setup til CMOS. Velg No (Nei) eller trykk på <Esc> for å gå tilbake til hovedmenyen for BIOS Setup.
Load Optimized Defaults
Trykk på <Enter> på dette elementet og velg Yes (Ja) for å laste de optimale standardinnstillingene for BIOS. Standardinnstillingene for BIOS hjelper systemet til å fungere optimalt. Last alltid inn de optimaliserte standardinnstillingene etter at du har oppdatert BIOS eller etter at du har slettet CMOS-verdiene.
Boot Override
Lar deg velge en enhet å starte umiddelbart. Trykk på <Enter> på enheten du velger og velg Yes (Ja) for å bekrefte. Systemet ditt vil starte automatisk på nytt og starte fra den enheten.
Save Profiles
Denne funksjonen lar deg lagre de gjeldende BIOS-innstillingene til en profil. Du kan opprette opptil 8 profiler og lagre som Setup Profile 1~ Setup Profile 8. Trykk på <Enter> for å fullføre. Eller du kan velge Select File in HDD/FDD/USB (Velg fil i HDD/FDD/USB) for å lagre profilen på lagringsenheten din.
Load Profiles
Hvis systemet ditt blir ustabilt og du har lastet standardinnstillingene for BIOS, kan du bruke denne funksjonen til å laste BIOS-innstillingene fra en profil som er opprettet tidligere, uten å måtte konfigurere BIOS-innstillingene på nytt. Velg først profilen du ønsker å laste inn og trykk deretter på <Enter> for å fullføre. Du kan velge Select File in HDD/FDD/USB (Velg fil i HDD/FDD/USB) for å legge inn profilen som tidligere er opprettet fra lagringsenheten din, eller laste inn profilen som er opprettet automatisk av BIOS, for eksempel å tilbakestille BIOS-innstillingene til de siste innstillingene som fungerte ordentlig (siste kjente gode post).

Konfigurere et RAID-sett

RAID-nivåer

	RAID 0	RAID 1	RAID 10
Minimum antall harddisker	≥2	2	4
Matrisekapasitet	Antall harddisker * Størrelsen på den minste disken	Størrelsen på den minste disken	(Antall harddisker/2) * Størrelsen på den minste disken
Feiltoleranse	Nei	Ja	Ja

Før du begynner, må du forberede følgende elementer:

Minst to SATA-harddisker eller SSD-er. ^(Merk) (For å sikre optimal ytelse anbefales det at du bruker to harddisker med identisk modell og kapasitet).
Windows-installasjonsplate.
En datamaskin med internettforbindelse.
En USB-minnepinne.

Konfigurere den innebygde SATA-kontrolleren

Installere SATA-harddisk(er) i datamaskinen
Installer harddiskene/SSD-ene i SATA/M.2-kontaktene på hovedkortet. Koble deretter strømkontaktene fra strømforsyningen til harddiskene.
Konfigurere SATA-kontrollermodus i BIOS-oppsettet
Pass på at du konfigurerer SATA-kontrollermodus riktig i systemets BIOS-oppsett.
Trinn:
Slå på datamaskinen og trykk på <Delete> for å gå inn i BIOS-oppsettet under POST (Power-On Self-Test). Under Settings\IO Ports setter du SATA Configuration\SATA Mode til RAID. Lagre deretter innstillingene og start datamaskinen på nytt. (Hvis du vil bruke NVMe PCIe SSD-er til å konfigurere RAID, må du sørge for å sette NVMe RAID mode til Enabled.)
BIOS-oppsettmenyene som er beskrevet i dette avsnittet kan avvike fra de nøyaktige innstillingene for hovedkortet ditt. De faktiske BIOS-oppsettmenyalternativene du vil se, avhenger av hovedkortet du har og BIOS-versjonen.
UEFI RAID-konfigurasjon
Trinn:
1. I BIOS-oppsettet går du til Boot og setter CSM Support til Disabled. Lagre endringene og avslutt BIOS-oppsettet.
2. Etter at systemet har startet på nytt, går du inn i BIOS-oppsettet igjen. Gå deretter inn i undermenyen Settings\IO Ports\RAIDXpert2 Configuration Utility.
3. På skjermen RAIDXpert2 Configuration Utility trykker du på <Enter> på Array Management for å gå inn på skjermen Create Array. Velg deretter et RAID-nivå. RAID-nivåer som støttes inkluderer RAID 0, RAID 1 og RAID 10 (utvalgene som er tilgjengelige, avhenger av antall harddisker som er installert). Trykk deretter på <Enter> på Select Physical Disks for å gå inn på skjermen Select Physical Disks.
4. På skjermen Select Physical Disks velger du harddiskene som skal inkluderes i RAID-matrisen, og setter dem til Enabled. Bruk deretter piltasten ned for å flytte til Apply Changes og trykk på <Enter>. Gå deretter tilbake til forrige skjerm og sett Select CacheTagSize, Read Cache Policy og Write Cache Policy.
5. Gå til Create Array og trykk på <Enter> for å begynne.
6. Etter at du er ferdig, blir du ført tilbake til skjermen Array Management. Under Manage Array Properties kan du se det nye RAID-volumet og informasjon om RAID-nivå, matrisenavn, matrisekapasitet osv.
  (Merk) En M.2 PCIe SSD kan ikke brukes til å sette opp et RAID-sett verken med en M.2 SATA SSD eller en SATA-harddisk.

Installer RAID-driveren og operativsystemet
Med de riktige BIOS-innstillingene er du klar til å installere operativsystemet.

Installere operativsystemet
Siden noen operativsystemer allerede inkluderer RAID-driver, trenger du ikke å installere en egen RAID-driver under Windows-installasjonsprosessen. Etter at operativsystemet er installert, anbefaler vi at du installerer alle nødvendige drivere fra GIGABYTE APP Center for å sikre systemets ytelse og kompatibilitet. Hvis operativsystemet som skal installeres krever at du oppgir en ekstra RAID-driver under OS-installasjonsprosessen, kan du se trinnene nedenfor:

Gå til GIGABYTEs nettsted, bla til nettsiden for hovedkortmodellen, last ned filen AMD RAID Preinstall Driver på siden Support\Download\SATA RAID/AHCI, pakk ut filen og kopier filene til USB-minnepinnen.
Start opp fra Windows-installasjonsplaten og utfør standard OS-installasjonstrinn. Når skjermen som ber deg om å laste inn driveren vises, velger du Browse (Bla gjennom).
Sett inn USB-minnepinnen og bla deretter til plasseringen til driveren. Velg AMD-RAID Bottom Device først og klikk på Next (Neste) for å laste inn driveren. Velg deretter AMD-RAID Controller og klikk på Next (Neste) for å laste inn driveren. Til slutt fortsetter du OS-installasjonen.

Gå til GIGABYTEs nettsted for mer informasjon om hvordan du konfigurerer en RAID-matrise.

Driverinstallasjon

Etter at du har installert operativsystemet, vises en dialogboks nederst til høyre på skrivebordet som spør om du vil laste ned og installere driverne og GIGABYTE-applikasjonene via APP Center. Klikk på Install (Installer) for å fortsette med installasjonen. (I BIOS-oppsettet må du sørge for at Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install er satt til Enabled.)

Når dialogboksen Lisensavtale for sluttbrukere vises, trykker du på <Accept> (Godta) for å installere APP Center. På skjermen APP Center velger du driverne og applikasjonene du vil installere, og klikker på Install (Installer).

Før installasjonen må du sørge for at systemet er koblet til Internett.

Gå til GIGABYTEs nettsted for mer programvareinformasjon.

Gå til GIGABYTEs nettsted for mer informasjon om feilsøking.

Kontakt oss
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Teknisk og ikke-teknisk støtte (salg/markedsføring): https://esupport.gigabyte.com
Nettadresse (engelsk): https://www.gigabyte.com
Nettadresse (kinesisk): https://www.gigabyte.com/tw

GIGABYTE eSupport
Hvis du vil sende inn et teknisk eller ikke-teknisk spørsmål (salg/markedsføring), kan du gå til:https://esupport.gigabyte.com

Gå til GIGABYTEs nettsted for mer produktinformasjon.

GIGABYTE vil redusere papirbruken for å oppfylle ansvaret som en global borger. For å redusere virkningene på global oppvarming er også emballasjematerialene til dette produktet resirkulerbare og gjenbrukbare. GIGABYTE samarbeider med deg for å beskytte miljøet.

Opphavsrett
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rettigheter forbeholdt.
Varemerkene som er nevnt i denne håndboken er lovlig registrert til sine respektive eiere.
