GIGABYTE B550M AORUS PRO AX - Anakart Kılavuzu

İçerikler

1 Anakart Revizyonunuzu Belirleme
2 B550M AORUS PRO AX Anakart Yerleşimi
3 Donanım Kurulumu
4 BIOS Kurulumu
5 Bir RAID Kümesi Yapılandırma
6 Sürücü Yükleme
7 Referanslar
8 Kılavuzu indir
9 Diğer Dillerde

Anakart Revizyonunuzu Belirleme

Anakartınızdaki revizyon numarası şu şekilde görünür: "REV: X.X." Örneğin, "REV: 1.0", anakartın revizyonunun 1.0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncellemeden veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.
Örnek:

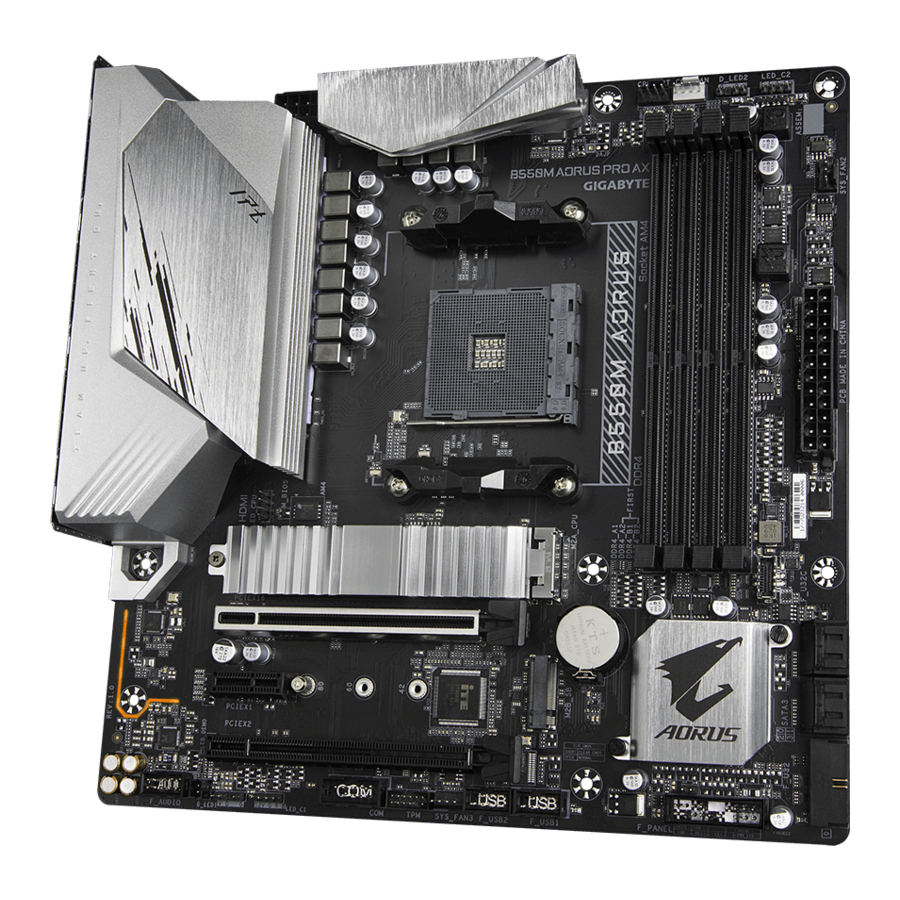

B550M AORUS PRO AX Anakart Yerleşimi

Kutu İçeriği

B550M AORUS PRO AX anakart
İki SATA kablosu
Kullanım Kılavuzu
Bir anten

* Yukarıdaki kutu içeriği yalnızca referans amaçlıdır ve gerçek öğeler, aldığınız ürün paketine bağlı olacaktır.
Kutu içeriği önceden haber verilmeksizin değiştirilebilir.

Donanım Kurulumu

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu hasar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, kullanım kılavuzunu dikkatlice okuyun ve aşağıdaki prosedürleri izleyin:

Kurulumdan önce, kasanın anakart için uygun olduğundan emin olun.
Kurulumdan önce, satıcınız tarafından sağlanan anakart S/N (Seri Numarası) etiketini veya garanti etiketini çıkarmayın veya kırmayın. Bu etiketler garanti doğrulaması için gereklidir.
Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce, her zaman güç kablosunu prizden çekerek AC gücünü kesin.
Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken, sıkıca ve güvenli bir şekilde bağlandıklarından emin olun.
Anakartı tutarken, herhangi bir metal uç veya konektöre dokunmaktan kaçının.
Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. Bir ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve önce statik elektriği gidermek için bir metal nesneye dokunun.
Anakartı takmadan önce, lütfen antistatik bir pedin üzerinde veya elektrostatik koruyucu bir kabın içinde bulundurun.
Güç kaynağı kablosunu anakarttan takmadan veya çıkarmadan önce, güç kaynağının kapatıldığından emin olun.
Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
Anakarta zarar gelmesini önlemek için vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
Anakartın üzerinde veya bilgisayar kasasının içinde kalan vida veya metal bileşen olmadığından emin olun.
Bilgisayar sistemini düz olmayan bir yüzeye yerleştirmeyin.
Bilgisayar sistemini yüksek sıcaklıkta veya ıslak bir ortama yerleştirmeyin.
Kurulum işlemi sırasında bilgisayar gücünün açılması, sistem bileşenlerine zarar verebileceği gibi kullanıcıya da fiziksel zarar verebilir.
Herhangi bir kurulum adımı hakkında emin değilseniz veya ürünün kullanımıyla ilgili bir sorun yaşıyorsanız, lütfen sertifikalı bir bilgisayar teknisyenine danışın.
Bir adaptör, uzatma güç kablosu veya çoklu priz kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışmayı unutmayın.

Ürün Özellikleri

CPU	AMD Socket AM4, desteklenenler: 3. Nesil AMD Ryzen ™ işlemciler/Radeon ™ Grafik işlemcili 3. Nesil AMD Ryzen ™ işlemciler (En güncel CPU destek listesi için GIGABYTE'ın web sitesini ziyaret edin.)
Yonga Seti	AMD B550
Bellek	128 GB'a (32 GB tek DIMM kapasitesi) kadar sistem belleğini destekleyen 4 x DDR4 DIMM soketi DDR4 3200/2933/2667/2400/2133 MHz bellek modülleri desteği Çift kanal bellek mimarisi ECC Tamponsuz DIMM 1Rx8/2Rx8 bellek modülleri için destek ECC olmayan Tamponsuz DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri için destek Extreme Memory Profile (XMP) bellek modülleri için destek (En güncel desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesini ziyaret edin.)
Yerleşik Grafik	Radeon ™ Grafik işlemcili 3. Nesil AMD Ryzen ™ işlemcilerde tümleşik: Maksimum 4096x2160@60 Hz çözünürlüğü destekleyen 1 x HDMI portu * HDMI 2.1 sürümü, HDCP 2.3 ve HDR desteği. Maksimum 5120x2880@60 Hz çözünürlüğü destekleyen 1 x DisplayPort * DisplayPort 1.4 sürümü, HDCP 2.3 ve HDR desteği. Maksimum 16 GB paylaşımlı bellek
Ses	Realtek ® ALC1200 codec Yüksek Tanımlı Ses 2/4/5.1/7.1 kanallı S/PDIF Çıkışı için destek
LAN	Realtek ® 2.5GbE LAN yongası (2,5 Gbit/1 Gbit/100 Mbit)
Kablosuz İletişim Modülü	Intel ® Wi-Fi 6 AX200 (PCB rev. 1.0 için) WIFI a, b, g, n, ac, ax, 2,4/5 GHz Çift Bant desteği BLUETOOTH 5.2 11ax 160MHz kablosuz standardı ve 2,4 Gbps'ye kadar veri hızı desteği AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.1/1.2 için) WIFI a, b, g, n, ac, ax, 2,4/5/6 GHz taşıyıcı frekans bantları desteği BLUETOOTH 5.2 11ax 80MHz kablosuz standardı ve 1,2 Gbps'ye kadar veri hızı desteği (Gerçek veri hızı ortama ve ekipmana bağlı olarak değişebilir.)
Genişletme Yuvaları	CPU'ya tümleşik 1 x PCI Express x16 yuvası (PCIEX16): 3. Nesil AMD Ryzen ™ işlemciler PCIe 4.0 x16 modunu destekler Radeon ™ Grafik işlemcili 3. Nesil AMD Ryzen ™ işlemciler PCIe 3.0 x16 modunu destekler * Optimum performans için, yalnızca bir PCI Express grafik kartı takılacaksa, kartı PCIEX16 yuvasına taktığınızdan emin olun. Yonga Setine tümleşik 1 x PCI Express x16 yuvası (PCIEX2): PCIe 3.0 x2 modunu destekler Yonga Setine tümleşik 1 x PCI Express x1 yuvası (PCIEX1): PCIe 3.0 x1 modunu destekler
Depolama Arayüzü	CPU'ya tümleşik 1 x M.2 konektörü (M2A_CPU), Soket 3'ü destekler, M anahtarı, 2242/2260/2280/22110 tipi SSD'ler: 3. Nesil AMD Ryzen ™ işlemciler SATA ve PCIe 4.0 x4/x2 SSD'leri destekler Radeon ™ Grafik işlemcili 3. Nesil AMD Ryzen ™ işlemciler SATA ve PCIe 3.0 x4/x2 SSD'leri destekler Yonga Setine tümleşik 1 x M.2 konektörü (M2B_SB), Soket 3'ü destekler, M anahtarı, 2242/2260/2280 SSD'ler: SATA ve PCIe 3.0 x4/x2 SSD'leri destekler Yonga Setine tümleşik 4 x SATA 6Gb/s konektörü: RAID 0, RAID 1 ve RAID 10 desteği
USB	CPU: Arka panelde 3 x USB 3.2 Gen 1 portu Arka panelde 1 x USB 3.2 Gen 2 Type-A portu (kırmızı) CPU+1 USB 2.0 Hub: Arka panelde 2 x USB 2.0/1.1 portu Yonga Seti: Arka panelde USB 3.2 Gen 2 desteği olan 1 x USB Type-C ® portu Dahili USB başlığı üzerinden erişilebilen USB 3.2 Gen 1 desteği olan 1 x USB Type-C ® portu Dahili USB başlığı üzerinden erişilebilen 2 x USB 3.2 Gen 1 portu 3 x USB 2.0/1.1 portu (arka panelde 2 port, dahili USB başlığı üzerinden erişilebilen 1 port) Yonga Seti+1 USB 2.0 Hub: Dahili USB başlıkları üzerinden erişilebilen 3 x USB 2.0/1.1 portu
Dahili Konektörler	1 x 24-pin ATX ana güç konektörü 1 x 8-pin ATX 12V güç konektörü 1 x CPU fan başlığı 1 x su soğutma CPU fan başlığı 3 x sistem fanı başlığı 2 x adreslenebilir LED şerit başlığı 2 x RGB LED şerit başlığı 1 x CPU soğutucu LED şeridi/RGB LED şerit başlığı 2 x M.2 Soket 3 konektörü 4 x SATA 6Gb/s konektörü 1 x ön panel başlığı 1 x ön panel ses başlığı USB 3.2 Gen 1 desteği olan 1 x USB Type-C ® başlığı 1 x USB 3.2 Gen 1 başlığı 2 x USB 2.0/1.1 başlığı 1 x seri port başlığı 1 x Güvenilir Platform Modülü (TPM) başlığı (yalnızca GC-TPM2.0_S modülü için 2x6 pin) 1 x Clear CMOS atlama teli
Arka Panel Konektörleri	4 x USB 2.0/1.1 portu 2 x SMA anten konektörü (2T2R) 1 x DisplayPort 1 x HDMI portu
Arka Panel Konektörleri	3 x USB 3.2 Gen 1 portu 1 x USB 3.2 Gen 2 Type-A portu (kırmızı) USB 3.2 Gen 2 desteği olan 1 x USB Type-C ® portu 1 x Q-Flash Plus düğmesi 1 x RJ-45 portu 1 x optik S/PDIF Çıkış konektörü 5 x ses jakı
G/Ç Denetleyicisi	iTE ® G/Ç Denetleyici Yongası
Donanım İzleyici	Voltaj algılama Sıcaklık algılama Fan hızı algılama Su soğutma akış hızı algılama Aşırı ısınma uyarısı Fan arızası uyarısı Fan hızı kontrolü * Fan hızı kontrol fonksiyonunun desteklenip desteklenmediği, taktığınız soğutucuya bağlı olacaktır.
BIOS	1 x 128 Mbit flash Lisanslı AMI UEFI BIOS kullanımı PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz Özellikler	APP Center desteği * APP Center'daki kullanılabilir uygulamalar anakart modeline göre değişiklik gösterebilir. Her uygulamanın desteklenen işlevleri de anakart özelliklerine bağlı olarak değişebilir. @BIOS EasyTune Hızlı Başlatma Oyun Takviyesi AÇIK/KAPALI Şarj RGB Fusion Akıllı Yedekleme Sistem Bilgisi Görüntüleyici Q-Flash Plus için destek Q-Flash için destek Xpress Install için destek
Birlikte Verilen Yazılım	Norton ® Internet Security (OEM sürümü) Realtek ® 8125 Oyun LAN Bant Genişliği Kontrol Yardımcı Programı
İşletim Sistemi	Windows 10 64-bit desteği
Form Faktörü	Micro ATX Form Faktörü; 24,4cm x 24,4cm

* GIGABYTE, ürün özelliklerinde ve ürünle ilgili bilgilerde önceden bildirimde bulunmaksızın değişiklik yapma hakkını saklı tutar.

CPU, bellek modülleri, SSD'ler ve M.2 cihazlarının destek listeleri için lütfen GIGABYTE'ın web sitesini ziyaret edin.

$Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE web sitesindeki Destek\Yardımcı Program Listesi sayfasını ziyaret edin.$
Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE web sitesindeki Destek\Yardımcı Program Listesi sayfasını ziyaret edin.

CPU'nun Takılması

dikkat CPU'yu takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın CPU'yu desteklediğinden emin olun.
(En güncel CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
CPU'nun bir numaralı pimini bulun. CPU yanlış yönlendirilirse takılamaz.
CPU'nun yüzeyine eşit ve ince bir termal gres tabakası uygulayın.
CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde CPU aşırı ısınabilir ve hasar görebilir.
CPU ana frekansını CPU özelliklerine uygun olarak ayarlayın. Çevre birimleri için standart gereksinimleri karşılamadığından, sistem veri yolu frekansının donanım özelliklerinin ötesinde ayarlanması önerilmez. Frekansı standart özelliklerin ötesinde ayarlamak istiyorsanız, lütfen CPU, ekran kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU'nun Takılması
CPU soketi kilitleme kolunu tamamen kaldırın. CPU soketinin ve CPU'nun bir numaralı pimini (küçük bir üçgenle belirtilir) bulun. CPU soketine yerleştirildikten sonra, bir parmağınızı CPU'nun ortasına koyun, kilitleme kolunu indirin ve tamamen kilitli konuma getirin.

dikkat CPU soketi kilitleme kolu kaldırılmadan CPU'yu CPU soketine zorlamayın, aksi takdirde CPU ve CPU soketi hasar görebilir.

Belleği Takma

dikkat Belleği takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın belleği desteklediğinden emin olun. Aynı kapasitede, markada, hızda ve çipte bellek kullanılması önerilir.
(En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
Bellek modülleri hatasız bir tasarıma sahiptir. Bir bellek modülü yalnızca bir yönde takılabilir. Belleği takamıyorsanız, yönü değiştirin.

Çift Kanal Bellek Yapılandırması
Bu anakart dört bellek soketi sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra, BIOS belleğin özelliklerini ve kapasitesini otomatik olarak algılar. Çift Kanal bellek modunun etkinleştirilmesi, orijinal bellek bant genişliğini ikiye katlar.

Donanım kurulumuyla ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Önerilen Çift Kanal Bellek Yapılandırması:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Modül	- -	DS/SS	- -	DS/SS
4 Modül	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Tek Taraflı, DS=Çift Taraflı, "- -"=Bellek Yok)

CPU sınırlamaları nedeniyle, belleği Çift Kanal modunda takmadan önce aşağıdaki yönergeleri okuyun.

Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
İki veya dört bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasitede, markada, hızda ve çipte bellek kullanılması önerilir.

Bir Genişletme Kartı Takma

dikkat Bir genişletme kartı takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın genişletme kartını desteklediğinden emin olun. Genişletme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
Donanım hasarını önlemek için bir genişletme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.

Arka Panel Bağlantı Noktaları

USB 2.0/1.1 Bağlantı Noktası
USB bağlantı noktası, USB 2.0/1.1 özelliğini destekler. Bu bağlantı noktasını USB cihazları için kullanın.
DisplayPort ^{(Not 1)}
DisplayPort, çift yönlü ses iletimini destekleyen yüksek kaliteli dijital görüntüleme ve ses sağlar. DisplayPort, HDCP 2.3 içerik koruma mekanizmalarını destekleyebilir. DisplayPort destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Not: DisplayPort Teknolojisi, maksimum 5120x2880@60 Hz çözünürlüğü destekleyebilir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.
HDMI Bağlantı Noktası^{(Not 1)}

HDMI bağlantı noktası HDCP 2.3 uyumludur ve Dolby TrueHD ve DTS HD Master Audio formatlarını destekler. Ayrıca 192KHz/24bit 7.1 kanallı LPCM ses çıkışını da destekler. HDMI destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@60 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.
DisplayPort/HDMI cihazını taktıktan sonra, varsayılan ses çalma cihazını DisplayPort/HDMI olarak ayarladığınızdan emin olun. (Öğe adı, işletim sisteminize bağlı olarak farklılık gösterebilir.)
USB 3.2 Gen 1 Bağlantı Noktası
USB 3.2 Gen 1 bağlantı noktası, USB 3.2 Gen 1 özelliğini destekler ve USB 2.0 özelliğiyle uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
Q-Flash Plus Düğmesi ^{(Not 2)}
Q-Flash Plus, sisteminiz kapalıyken (S5 kapatma durumu) BIOS'u güncellemenizi sağlar. En son BIOS'u bir USB başparmak sürücüsüne kaydedin ve Q-Flash Plus bağlantı noktasına takın ve ardından Q-Flash Plus düğmesine basarak BIOS'u otomatik olarak flaşlayabilirsiniz. BIOS eşleştirme ve flaşlama etkinlikleri başladığında QFLED yanıp söner ve ana BIOS flaşlaması tamamlandığında yanıp sönmeyi durdurur.
(Not 1) Yalnızca Radeon^™ Grafikli 3. Nesil AMD Ryzen^™ işlemciler için.
(Not 2) Q-Flash Plus işlevini etkinleştirmek için lütfen GIGABYTE'ın web sitesindeki "Benzersiz Özellikler" web sayfasını ziyaret edin.
USB 3.2 Gen 1 Bağlantı Noktası (Q-Flash Plus Bağlantı Noktası)
USB 3.2 Gen 1 bağlantı noktası, USB 3.2 Gen 1 özelliğini destekler ve USB 2.0 özelliğiyle uyumludur. Bu bağlantı noktasını USB cihazları için kullanın. Q-Flash Plus ^{(Not 2)} kullanmadan önce, USB flash sürücüyü önce bu bağlantı noktasına taktığınızdan emin olun.
RJ-45 LAN Bağlantı Noktası
Gigabit Ethernet LAN bağlantı noktası, 2,5 Gb/sn'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda, LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.

Hız LED'i:

Durum Açıklama

Turuncu 2,5 Gb/sn veri hızı

Yeşil 1 Gb/sn veri hızı

Kapalı 100 Mb/sn veri hızı

Etkinlik LED'i:

Durum Açıklama

Yanıp Sönüyor Veri iletimi veya alımı gerçekleşiyor

Kapalı Veri iletimi veya alımı gerçekleşmiyor

USB 3.2 Gen 2 A Tipi Bağlantı Noktası (Kırmızı)
USB 3.2 Gen 2 bağlantı noktası, USB 3.2 Gen 2 özelliğini destekler ve USB 3.2 Gen 1 ve USB 2.0 özellikleriyle uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
USB Type-C^® Bağlantı Noktası
Çift taraflı USB bağlantı noktası, USB 3.2 Gen 2 özelliğini destekler ve USB 3.2 Gen 1 ve USB 2.0 özellikleriyle uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
SMA Anten Bağlantı Noktaları (2T2R)
Bir anten bağlamak için bu konektörü kullanın.
Daha iyi sinyal alımı için antenleri anten konektörlerine sıkın ve ardından antenleri doğru şekilde hedefleyin.
Merkez/Subwoofer Hoparlör Çıkışı
Merkez/subwoofer hoparlörleri bağlamak için bu ses jakını kullanın.
Arka Hoparlör Çıkışı
Arka hoparlörleri bağlamak için bu ses jakını kullanın.
Optik S/PDIF Çıkış Konektörü
Bu konektör, dijital optik sesi destekleyen harici bir ses sistemine dijital ses çıkışı sağlar. Bu özelliği kullanmadan önce, ses sisteminizin bir optik dijital ses giriş konektörü sağladığından emin olun.
Hat Girişi/Yan Hoparlör Çıkışı
Hat girişi jakı. Optik sürücü, walkman vb. gibi hat girişi cihazları için bu ses jakını kullanın.
Hat Çıkışı/Ön Hoparlör Çıkışı
Hat çıkışı jakı.
Mikrofon Girişi/Yan Hoparlör Çıkışı
Mikrofon girişi jakı.
(Not 2) Q-Flash Plus işlevini etkinleştirmek için lütfen GIGABYTE'ın web sitesindeki "Benzersiz Özellikler" web sayfasını ziyaret edin.

Ses Jakı Yapılandırmaları:

Jak	Kulaklık/2 kanallı	4 kanallı	5.1 kanallı	7.1 kanallı
Merkez/Subwoofer Hoparlör Çıkışı
Arka Hoparlör Çıkışı
Hat Girişi/Yan Hoparlör Çıkışı
Hat Çıkışı/Ön Hoparlör Çıkışı
Mikrofon Girişi/Yan Hoparlör Çıkışı

Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz. Bir Yan Hoparlör takmak istiyorsanız, ses sürücüsü aracılığıyla Hat girişini veya Mikrofon girişi jakını Yan Hoparlör çıkışı olarak yeniden görevlendirmeniz gerekir.

dikkat

Bir arka panel konektörüne bağlı kabloyu çıkarırken, önce kabloyu cihazınızdan çıkarın ve ardından anakarttan çıkarın.
Kabloyu çıkarırken, konektörden düz bir şekilde çekin. Kablo konektörünün içinde elektriksel kısa devreye neden olmamak için onu yan yana sallamayın.

Ses yazılımını yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Dahili Bağlantılar

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
TPM
COM
CLR_CMOS
BAT

dikkat Harici cihazları bağlamadan önce aşağıdaki yönergeleri okuyun:

Öncelikle cihazlarınızın bağlamak istediğiniz konektörlerle uyumlu olduğundan emin olun.
Cihazları kurmadan önce cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
Cihazı kurduktan ve bilgisayarı açmadan önce cihaz kablosunun anakart üzerindeki konektöre güvenli bir şekilde takıldığından emin olun.

1/2) ATX_12V/ATX (2x4 12V Güç Konektörü ve 2x12 Ana Güç Konektörü)
Güç konektörü kullanılarak, güç kaynağı anakart üzerindeki tüm bileşenlere yeterli ve kararlı gücü sağlayabilir. Güç konektörünü bağlamadan önce, öncelikle güç kaynağının kapalı olduğundan ve tüm cihazların düzgün bir şekilde takıldığından emin olun. Güç konektörü, hatasız bir tasarıma sahiptir. Güç kaynağı kablosunu güç konektörüne doğru yönde bağlayın.
12V güç konektörü, esas olarak CPU'ya güç sağlar. 12V güç konektörü bağlı değilse, bilgisayar başlamaz.
Genişletme gereksinimlerini karşılamak için yüksek güç tüketimine dayanabilen bir güç kaynağı kullanılması önerilir (500W veya daha fazla). Gerekli gücü sağlamayan bir güç kaynağı kullanılırsa, sonuç kararsız veya başlatılamayan bir sistem olabilir.

Pin No.	Tanım	Pin No.	Tanım
1	GND (Yalnızca 2x4 pimli 12V için)	5	+12V (Yalnızca 2x4 pimli 12V için)
2	GND (Yalnızca 2x4 pimli 12V için)	6	+12V (Yalnızca 2x4 pimli 12V için)
3	GND	7	+12V
4	GND	8	+12V

Pin No.	Tanım	Pin No.	Tanım
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Yazılımla Açma/Kapama)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Yalnızca 2x12 pimli ATX için)	23	+5V (Yalnızca 2x12 pimli ATX için)
12	3.3V (Yalnızca 2x12 pimli ATX için)	24	GND (Yalnızca 2x12 pimli ATX için)

3/4) CPU_FAN/SYS_FAN1/2/3 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4 pinlidir. Çoğu fan başlığı, hatasız bir takma tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fanın kullanılmasını gerektirir. Optimum ısı dağılımı için, şasi içine bir sistem fanı takılması önerilir.

Pin No.	Tanım
1	GND
2	Voltaj Hızı Kontrolü
3	Algılama
4	PWM Hızı Kontrolü

Konektör	CPU_FAN	SYS_FAN1/2/3
Maksimum Akım	2A	2A
Maksimum Güç	24W	24W

dikkat

CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, CPU'ya zarar verebilir veya sistem kilitlenebilir.
Bu fan başlıkları, yapılandırma atlama teli blokları değildir. Başlıklara bir atlama teli kapağı yerleştirmeyin.

CPU_OPT (Su Soğutma CPU Fan Başlığı)
Fan başlığı 4 pinlidir ve hatasız bir takma tasarımına sahiptir. Çoğu fan başlığı, hatasız bir takma tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fanın kullanılmasını gerektirir.

Pin No.	Tanım
1	GND
2	Voltaj Hızı Kontrolü
3	Algılama
4	PWM Hızı Kontrolü

dikkat

CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, CPU'ya zarar verebilir veya sistem kilitlenebilir.
Bu fan başlıkları, yapılandırma atlama teli blokları değildir. Başlıklara bir atlama teli kapağı yerleştirmeyin.

D_LED1/D_LED2 (Adreslenebilir LED Şerit Başlıkları)
Başlıklar, maksimum 5A (5V) güç derecesine ve maksimum 1000 LED sayısına sahip standart bir 5050 adreslenebilir LED şeridi bağlamak için kullanılabilir.

Pin No. Tanımı

1 V (5V)

2 Veri

3 Pin Yok

4 GND

Adreslenebilir LED şeridinizi başlığa bağlayın. LED şeridinin güç pimi (fişte bir üçgenle işaretlenmiştir), adreslenebilir LED şeridi başlığının 1 numaralı Pin'ine bağlanmalıdır. Yanlış bağlantı LED şeridinin hasar görmesine neden olabilir.
LED_CPU (CPU Soğutucu LED Şeridi/RGB LED Şeridi Başlığı)
Başlık, maksimum 2A (12V) güç değerine ve maksimum 2 m uzunluğa sahip bir CPU soğutucu LED şeridini veya standart bir 5050 RGB LED şeridini (12V/G/R/B) bağlamak için kullanılabilir.

Pin No. Tanım

1 12V

2 G

3 R

4 B

CPU soğutucu LED şeridini/RGB LED şeridini başlığa bağlayın. LED şeridinin RGB LED Şeridi güç pimi (fişte bir üçgenle işaretlenmiştir) bu başlığın 1 numaralı Pin'ine (12V) bağlanmalıdır. Yanlış bağlantı LED şeridinin hasar görmesine neden olabilir.

LED şeridinin ışıklarının nasıl açılıp/kapatılacağını öğrenmek için lütfen GIGABYTE'ın web sitesindeki "Benzersiz Özellikler" web sayfasına bakın.
Cihazları kurmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
LED_C1/LED_C2 (RGB LED Şeridi Başlıkları)
Başlıklar, maksimum 2A (12V) güç değerine ve maksimum 2 m uzunluğa sahip standart bir 5050 RGB LED şeridini (12V/G/R/B) bağlamak için kullanılabilir.

Pin No. Tanım

1 12V

2 G

3 R

4 B

CPU soğutucu LED şeridini/RGB LED şeridini başlığa bağlayın. LED şeridinin RGB LED güç pimi (fişte bir üçgenle işaretlenmiştir) bu başlığın 1 numaralı Pin'ine (12V) bağlanmalıdır. Yanlış bağlantı LED şeridinin hasar görmesine neden olabilir.

LED şeridinin ışıklarının nasıl açılıp/kapatılacağını öğrenmek için lütfen GIGABYTE'ın web sitesindeki "Benzersiz Özellikler" web sayfasına bakın.
Cihazları kurmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
SATA3 0/1/2/3 (SATA 6Gb/s Konnektörleri)
SATA konektörleri SATA 6Gb/s standardına uygundur ve SATA 3Gb/s ve SATA 1.5Gb/s standardıyla uyumludur. Her SATA konektörü tek bir SATA cihazını destekler. SATA konektörleri RAID 0, RAID 1 ve RAID 10'u destekler. Bir RAID dizisi yapılandırma talimatları için "Bir RAID Seti Yapılandırma" bölümüne bakın.

Pin No. Tanım

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
2A_CPU/M2B_SB (M.2 Soket 3 Konnektörleri)
M.2 konektörleri M.2 SATA SSD'leri veya M.2 PCIe SSD'leri destekler ve RAID yapılandırmasını destekler. Lütfen bir M.2 PCIe SSD'nin bir M.2 SATA SSD veya bir SATA sabit sürücü ile bir RAID seti oluşturmak için kullanılamayacağını unutmayın. Bir RAID dizisi yapılandırma talimatları için "Bir RAID Seti Yapılandırma" bölümüne bakın.

Bir M.2 SSD'yi M.2 konektörüne doğru şekilde takmak için aşağıdaki adımları izleyin.
1. Adım:
M.2 SSD'yi kuracağınız M.2 konektörünü bulun, bir tornavida kullanarak soğutucu üzerindeki vidayı sökün ve ardından soğutucuyu çıkarın. (Sadece M2A_CPU konektöründe soğutucu vardır)
2. Adım:
M.2 SSD sürücünüzün uzunluğuna göre uygun montaj deliğini bulun. Gerekirse, yükseltmeyi istenen montaj deliğine taşıyın. M.2 SSD'yi bir açıyla M.2 konektörüne takın.
3. Adım:
M.2 SSD'yi aşağı doğru bastırın ve ardından vidayla sabitleyin. Soğutucuyu değiştirin ve orijinal deliğe sabitleyin. Soğutucuyu değiştirmeden önce soğutucunun altındaki koruyucu filmi çıkarın.
F_PANEL (Ön Panel Başlığı)
Şasi üzerindeki güç anahtarını, sıfırlama anahtarını, hoparlörü, şasi izinsiz giriş anahtarını/sensörünü ve sistem durumu göstergesini aşağıdaki pin atamalarına göre bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PLED/PWR_LED (Güç LED'i):
Şasi ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapalıyken (S5) LED söner.
PW (Güç Anahtarı):
Şasi ön panelindeki güç anahtarına bağlanır. Güç anahtarını kullanarak sisteminizi kapatma şeklini yapılandırabilirsiniz ("BIOS Kurulumu", "Ayarlar\Platform Gücü" bölümüne bakın).
SPEAK (Hoparlör):
Şasi ön panelindeki hoparlöre bağlanır. Sistem, bir bip sesi çıkararak sistem başlatma durumunu bildirir. Sistem başlangıcında herhangi bir sorun tespit edilmezse tek bir kısa bip sesi duyulacaktır.
HD (Sabit Sürücü Etkinlik LED'i):Şasi ön panelindeki sabit sürücü etkinlik LED'ine bağlanır. Sabit sürücü veri okurken veya yazarken LED yanar.
RES (Sıfırlama Anahtarı):
Şasi ön panelindeki sıfırlama anahtarına bağlanır. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştiremezse, bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
CI (Şasi İzinsiz Giriş Başlığı):
Şasi üzerindeki, şasi kapağının çıkarılıp çıkarılmadığını algılayabilen şasi izinsiz giriş anahtarına/sensörüne bağlanır. Bu işlev, şasi izinsiz giriş anahtarına/sensörüne sahip bir şasi gerektirir.
NC: Bağlantı yok.
Ön panel tasarımı şasiye göre değişiklik gösterebilir. Bir ön panel modülü temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinlik LED'i, hoparlör vb. içerir. Şasi ön panel modülünüzü bu başlığa bağlarken, kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.

F_AUDIO (Ön Panel Ses Başlığı)
Ön panel ses başlığı, Yüksek Tanımlı sesi (HD) destekler. Şasi ön panel ses modülünüzü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının, anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ile anakart başlığı arasındaki yanlış bağlantı, cihazın çalışmamasına ve hatta hasar görmesine neden olur.

Pin No. Tanım Pin No. Tanım

1 MIC2_L 6 Sense F_

2 GND 7 FAUDIO_JD

3 MIC2_R 8 No Pin

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Bazı şasiler, her kabloda tek bir fiş yerine ayrılmış konektörlere sahip bir ön panel ses modülü sağlar. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen şasi üreticisiyle iletişime geçin.

F_U32C (USB Type-C^® USB 3.2 Gen 1 Destekli Başlık)
Başlık, USB 3.2 Gen 1 spesifikasyonuna uygundur ve bir USB bağlantı noktası sağlayabilir.
F_U32C

Pin No.	Tanım	Pin No.	Tanım	Pin No.	Tanım
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (USB 3.2 Gen 1 Başlığı)
Başlık, USB 3.2 Gen 1 ve USB 2.0 özelliklerine uygundur ve iki USB bağlantı noktası sağlayabilir. İki USB 3.2 Gen 1 bağlantı noktası sağlayan isteğe bağlı 3,5" ön paneli satın almak için lütfen yerel satıcınızla iletişime geçin.

Pin No.	Tanım	Pin No.	Tanım	Pin No.	Tanım
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Pin Yok
7	GND	14	SSTX2+

F_USB1/F_USB2 (USB 2.0/1.1 Başlıkları)
Başlıklar, USB 2.0/1.1 özelliklerine uygundur. Her USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki USB bağlantı noktası sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınızla iletişime geçin.

Pin No. Tanım Pin No. Tanım

1 Güç (5V) 6 USB DY+

2 Güç (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 Pin Yok

5 USB DX+ 10 NC
- IEEE 1394 braketi (2x5 pin) kablosunu USB 2.0/1.1 başlığına takmayın.
- USB braketini takmadan önce, USB braketinde hasar oluşmasını önlemek için bilgisayarınızı kapattığınızdan ve güç kablosunu prizden çektiğinizden emin olun.
TPM (Trusted Platform Module Başlığı)
Bu başlığa bir TPM (Trusted Platform Module) bağlayabilirsiniz.

Pin No. Tanım Pin No. Tanım

1 LAD0 7 LAD3

2 VCC3 8 GND _ F

3 LAD1 9 LFRAME

4 Pin Yok 10 NC

5 LAD2 11 SERIRQ

6 LCLK 12 LRESET
COM (Seri Bağlantı Noktası Başlığı)
COM başlığı, isteğe bağlı bir COM bağlantı noktası kablosu aracılığıyla bir seri bağlantı noktası sağlayabilir. İsteğe bağlı COM bağlantı noktası kablosunu satın almak için lütfen yerel satıcınızla iletişime geçin.

Pin No. Tanım Pin No. Tanım

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 _3 Pin Yok U

CLR_CMOS (CMOS Atlatıcısını Temizle)
BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu atlatıcıyı kullanın. CMOS değerlerini temizlemek için birkaç saniye boyunca iki pine bir tornavida gibi metal bir nesneyle dokunun.

	Open: Normal (Açık: Normal)
	Short: Clear CMOS Values (Kısa: CMOS Değerlerini Temizle)

CMOS değerlerini temizlemeden önce daima bilgisayarınızı kapatın.
Sistem yeniden başlatıldıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırın (BIOS yapılandırmaları için "BIOS Kurulumu" bölümüne bakın).

BAT (Pil)
Pil, bilgisayar kapalıyken CMOS'deki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) saklamak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde veya CMOS değerleri doğru olmayabilir veya kaybolabilir olduğunda pili değiştirin.

Pili çıkararak CMOS değerlerini temizleyebilirsiniz:
1. Bilgisayarınızı kapatın ve güç kablosunu çıkarın.
2. Pili pil yuvasından nazikçe çıkarın ve bir dakika bekleyin. (Veya bir tornavida gibi metal bir nesne kullanarak pil yuvasının pozitif ve negatif terminallerine dokunarak 5 saniye boyunca kısa devre yapın.)
3. Pili değiştirin.
4. Güç kablosunu takın ve bilgisayarınızı yeniden başlatın.
- Pili değiştirmeden önce daima bilgisayarınızı kapatın ve güç kablosunu çıkarın.
- Pili eşdeğer bir pille değiştirin. Pilin yanlış bir modelle değiştirilmesi durumunda cihazlarınızda hasar meydana gelebilir.
- Pili kendiniz değiştiremiyorsanız veya pil modeli hakkında emin değilseniz, satın aldığınız yerle veya yerel satıcınızla iletişime geçin.
- Pili takarken, pilin pozitif (+) tarafının ve negatif (-) tarafının yönüne dikkat edin (pozitif tarafı yukarı bakmalıdır).
- Kullanılmış piller, yerel çevre düzenlemelerine uygun olarak işlenmelidir.

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), sistemin donanım parametrelerini anakart üzerindeki CMOS'a kaydeder. Başlıca işlevleri arasında sistem başlangıcında Power-On Self-Test (POST) yapmak, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. bulunur. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir.
Güç kapatıldığında, anakart üzerindeki pil, CMOS'daki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar.
BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın.
BIOS'u yükseltmek için GIGABYTE Q-Flash veya @BIOS yardımcı programını kullanın.

Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
@BIOS, İnternet'ten BIOS'un en son sürümünü arayan ve indiren ve BIOS'u güncelleyen Windows tabanlı bir yardımcı programdır.

dikkat

BIOS güncellemesi potansiyel olarak riskli olduğundan, mevcut BIOS sürümünü kullanırken sorunlarla karşılaşmıyorsanız, BIOS'u güncellememeniz önerilir. BIOS'u güncellemek için dikkatli olun. Yetersiz BIOS güncellemesi sistem arızasına neden olabilir.
Sistem kararlılığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz önerilir (gerekmedikçe). Ayarların yetersiz değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceği hakkında bu bölümdeki "Optimize Edilmiş Varsayılanları Yükle" bölümüne veya Donanım Kurulumu Bölümündeki pil/CMOS temizleme jumper'ının tanıtımlarına bakın.)

Başlangıç Ekranı

Bilgisayar açıldığında aşağıdaki başlangıç Logo ekranı görünecektir.

Aşağıdaki gibi iki farklı BIOS modu vardır ve iki mod arasında geçiş yapmak için <F2> tuşunu kullanabilirsiniz. Kolay Mod, kullanıcıların mevcut sistem bilgilerini hızlı bir şekilde görüntülemesine veya optimum performans için ayarlamalar yapmasına olanak tanır. Kolay Modda, yapılandırma öğeleri arasında hareket etmek için farenizi kullanabilirsiniz. Gelişmiş Mod, ayrıntılı BIOS ayarları sağlar. Öğeler arasında hareket etmek ve bir alt menüyü kabul etmek veya girmek için klavyenizdeki ok tuşlarına basabilirsiniz. Veya istediğiniz öğeyi seçmek için farenizi kullanabilirsiniz.

Sistem her zamanki gibi kararlı olmadığında, sisteminizi varsayılan ayarlarına ayarlamak için Load Optimized Defaults (Optimize Edilmiş Varsayılanları Yükle) öğesini seçin.
Bu bölümde açıklanan BIOS Kurulum menüleri yalnızca referans amaçlıdır ve BIOS sürümüne göre farklılık gösterebilir.

Gelişmiş Mod İşlev Tuşları

<><>	Bir kurulum menüsü seçmek için seçim çubuğunu hareket ettirin
<><>	Bir menüde bir yapılandırma öğesi seçmek için seçim çubuğunu hareket ettirin
<Enter>/Çift Tıklama	Komutu yürütün veya bir menüye girin
<+>/<Page Up>	Sayısal değeri artırın veya değişiklik yapın
<->/<Page Down>	Sayısal değeri azaltın veya değişiklik yapın
<F1>	İşlev tuşlarının açıklamalarını göster
<F2>	Kolay Moda geç
<F3>	Mevcut BIOS ayarlarını bir profile kaydedin
<F4>	BIOS ayarlarını daha önce oluşturulmuş bir profilden yükleyin
<F5>	Mevcut alt menüler için önceki BIOS ayarlarını geri yükleyin
<F6>	Smart Fan 5 ekranını görüntüleyin
<F7>	Mevcut alt menüler için Optimize Edilmiş BIOS varsayılan ayarlarını yükleyin
<F8>	Q-Flash yardımcı programına erişin
<F10>	Tüm değişiklikleri kaydedin ve BIOS Kurulum programından çıkın
<F11>	Sık Kullanılanlar alt menüsüne geçin
<F12>	Mevcut ekranı bir görüntü olarak yakalayın ve USB sürücünüze kaydedin
<Insert>	Sık kullanılan bir seçenek ekleyin veya kaldırın
<Ctrl>+<S>	Yüklü bellek hakkında bilgi görüntüleyin
<Esc>	Ana Menü: BIOS Kurulum programından çıkın Alt menüler: Mevcut alt menüden çıkın

Sık Kullanılanlar (F11)

Sık kullandığınız seçenekleri favorilerinize ayarlayın ve tüm favori seçeneklerinizin bulunduğu sayfaya hızlıca geçmek için <F11> tuşunu kullanın. Sık kullanılan bir seçeneği eklemek veya kaldırmak için orijinal sayfasına gidin ve seçenekte <Insert> tuşuna basın. Seçenek, "favori" olarak ayarlanmışsa bir yıldız işaretiyle işaretlenir.

Tweaker (İnce Ayar)

Tweaker
dikkat Sistemin yaptığınız hız aşırtma/aşırı voltaj ayarlarıyla kararlı bir şekilde çalışıp çalışmayacağı, genel sistem yapılandırmalarınıza bağlıdır. Yanlış hız aşırtma/aşırı voltaj, CPU, yonga seti veya belleğe zarar verebilir ve bu bileşenlerin kullanım ömrünü kısaltabilir. Bu sayfa yalnızca ileri düzey kullanıcılar içindir ve sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemenizi öneririz. (Ayarları yetersiz bir şekilde değiştirmek, sistemin başlatılamamasına neden olabilir. Bu durumda, CMOS değerlerini temizleyin ve kartı varsayılan değerlere sıfırlayın.)

CPU Clock Control (CPU Saat Kontrolü)
CPU temel saatini 1 MHz'lik artışlarla manuel olarak ayarlamanızı sağlar. (Varsayılan: Otomatik)

CPU frekansının CPU teknik özelliklerine göre ayarlanması şiddetle tavsiye edilir.
Spread Spectrum Control (Yayılma Spektrumu Kontrolü)
CPU/PCIe Yayılma Spektrumunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
CPU Ratio Mode ^(Not) (CPU Oranı Modu)
Tüm CPU çekirdekleri veya tek tek çekirdekler için çekirdek oranını ayarlamanızı sağlar. (Varsayılan: Tüm çekirdekler)
CCD0 CCX0/1 Ratio ^(Not) (CCD0 CCX0/1 Oranı)
CPU CCX0, 1 çekirdekleri için çekirdek oranını manuel olarak ayarlamanızı sağlar. Bu öğe yalnızca CPU Ratio Mode (CPU Oranı Modu) Per CCX (CCX Başına) olarak ayarlandığında yapılandırılabilir. (Varsayılan: Otomatik)
CPU Clock Ratio (CPU Saat Oranı)
Takılı CPU için saat oranını değiştirmenizi sağlar. Ayarlanabilir aralık, takılı olan CPU'ya bağlıdır.
GFX Clock Frequency ^(Not) (GFX Saat Frekansı)
GPU'nun frekansını değiştirmenizi sağlar. GFX Clock Frequency (GFX Saat Frekansı) ayarlarını değiştirdikten sonra, GFX Core Voltage (GFX Çekirdek Voltajı) ayarlarını ayarladığınızdan emin olun. (Varsayılan: Otomatik)
NOTE: (NOT:) Ayarlanabilir aralık, takılı olan CPU'ya bağlıdır. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır.
GFX Core Voltage ^(Not) (GFX Çekirdek Voltajı)
GPU'nun voltajını değiştirmenizi sağlar. (Varsayılan: Otomatik)
NOTE: (NOT:) Ayarlanabilir aralık, takılı olan CPU'ya bağlıdır. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır.

Advanced CPU Settings (Gelişmiş CPU Ayarları)
& Core Performance Boost ^(Not) (Çekirdek Performans Artışı)
Bir CPU performans artışı teknolojisi olan Çekirdek Performans Artışı (CPB) teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Otomatik)
(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
SVM Mode (SVM Modu)
Sanallaştırma Teknolojisi ile geliştirilmiş sanallaştırma, bir platformun bağımsız bölümlerde birden çok işletim sistemi ve uygulama çalıştırmasına olanak tanır. Sanallaştırma ile bir bilgisayar sistemi birden çok sanal sistem olarak işlev görebilir. (Varsayılan: Devre Dışı)
AMD Cool&Quiet function (AMD Cool&Quiet fonksiyonu)

Etkin	AMD Cool'n'Quiet sürücüsünün, bilgisayarınızdan çıkan ısıyı ve güç tüketimini azaltmak için CPU saatini ve VID'sini dinamik olarak ayarlamasını sağlar. (Varsayılan)
Devre Dışı	Bu fonksiyonu devre dışı bırakır.

PPC Adjustment ^{(Not 1)} (PPC Ayarı)
CPU'nun PState'ini sabitlemenizi sağlar. (Varsayılan: PState 0)
Global C-state Control ^{(Not 1)} (Global C-durumu Kontrolü)
CPU'nun C durumlarına girip girmeyeceğini belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumunda CPU çekirdek frekansı azaltılır. (Varsayılan: Otomatik)
Power Supply Idle Control ^{(Not 1)} (Güç Kaynağı Boşta Kontrolü)
Paket C6 Durumunu etkinleştirir veya devre dışı bırakır.

Typical Current Idle (Tipik Akım Boşta)	Bu fonksiyonu devre dışı bırakır.
Low Current Idle (Düşük Akım Boşta)	Bu fonksiyonu etkinleştirir.
Auto (Otomatik)	BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan)

CCD Control ^{(Not 1)} (CCD Kontrolü)
Kullanılacak CCD sayısını ayarlar. (Varsayılan: Otomatik)
Downcore Control (Çekirdek Azaltma Kontrolü)
Etkinleştirilecek CPU çekirdeklerinin sayısını seçmenizi sağlar (CPU çekirdeklerinin sayısı CPU'ya göre değişebilir). (Varsayılan: Otomatik)
SMT Mode (SMT Modu)
CPU Eşzamanlı Çoklu İş Parçacığı teknolojisini etkinleştirmenizi veya devre dışı bırakmanızı sağlar. (Varsayılan: Otomatik)
CPPC (Not 1)
CPPC özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
CPPC Preferred Cores ^{(Not 1)} (CPPC Tercih Edilen Çekirdekler)
CPPC Tercih Edilen Çekirdekler özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
Extreme Memory Profile (X.M.P.) ^{(Not 2)} (Ekstrem Bellek Profili (X.M.P.))
Etkinleştirildiğinde bellek performansını artırmak için BIOS'un XMP bellek modül(ler)indeki SPD verilerini okumasını sağlar.

Disabled (Devre Dışı)	Bu fonksiyonu devre dışı bırakır. (Varsayılan)
Profile1 (Profil1)	Profil 1 ayarlarını kullanır.
Profile2 ^{(Not 2)}	Profil 2 ayarlarını kullanır.

XMP High Frequency Support ^{(Not 2)} (XMP Yüksek Frekans Desteği)
Yüksek frekanslı bellek için uyumluluk seviyesini seçmenizi sağlar. Bu öğe yalnızca Extreme Memory Profile (X.M.P.) (Ekstrem Bellek Profili (X.M.P.)) Profile1 (Profil1) veya Profile2 (Profil2) olarak ayarlandığında yapılandırılabilir. (Varsayılan: Otomatik)
System Memory Multiplier (Sistem Belleği Çarpanı)
Sistem belleği çarpanını ayarlamanızı sağlar. Auto (Otomatik) bellek çarpanını bellek SPD verilerine göre ayarlar. (Varsayılan: Otomatik)

(Not 1) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
(Not 2) Bu öğe yalnızca bu özelliği destekleyen bir CPU ve bellek modülü taktığınızda bulunur.

Advanced Memory Settings ƒ (Gelişmiş Bellek Ayarları)
Memory Subtimings (Bellek Alt Zamanlamaları)
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
Drive Strength, Data Bus Configuration
Bu bölümler bellek zamanlama ayarlarını sağlar. Not: Bellek zamanlamalarında değişiklik yaptıktan sonra sisteminiz kararsız hale gelebilir veya başlatılamayabilir. Bu durumda, optimize edilmiş varsayılanları yükleyerek veya CMOS değerlerini temizleyerek lütfen kartı varsayılan değerlere sıfırlayın.
ƒ SPD Info (SPD Bilgisi)
Takılı bellek hakkındaki bilgileri görüntüler.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B) (CPU Vcore/Dinamik Vcore(DVID)/VCORE SOC/Dinamik VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltajı (CH A/B)/DDRVPP Voltajı (CH A/B)/ DRAM Sonlandırması (CH A/B))
Bu öğeler, CPU Vcore ve bellek voltajlarını ayarlamanızı sağlar.

ƒ CPU/VRM Settings (CPU/VRM Ayarları)
Bu alt menü, Yük Hattı Kalibrasyon seviyesini, aşırı voltaj koruma seviyesini, aşırı akım koruma seviyesini ve PWM fazlarını yapılandırmanıza olanak tanır.

Ayarlar

Platform Gücü

AC BACK
AC güç kaybından sonra gücün geri gelmesi üzerine sistemin durumunu belirler.

Bellek	Sistem, AC gücünün geri gelmesi üzerine son bilinen uyanık durumuna geri döner.
Her Zaman Açık	AC gücünün geri gelmesi üzerine sistem açılır.
Her Zaman Kapalı	AC gücünün geri gelmesi üzerine sistem kapalı kalır. (Varsayılan)

ErP
Sisteminin S5 (kapatma) durumunda en az gücü tüketip tüketmeyeceğini belirler. (Varsayılan: Devre Dışı) Not: Bu öğe Etkin olarak ayarlandığında, Alarm ile Devam Et fonksiyonu kullanılamaz hale gelir.
PWR-BTTN ile Yumuşak Kapatma
Güç düğmesini kullanarak bilgisayarı MS-DOS modunda kapatma şeklini yapılandırır.

Anında Kapatma	Güç düğmesine basın ve sistem anında kapatılacaktır. (Varsayılan)
4 Sn. Gecikme	Sistemi kapatmak için güç düğmesini 4 saniye basılı tutun. Güç düğmesine 4 saniyeden daha kısa süre basılırsa, sistem askıya alma moduna girer.

Güç Yükleme
Kukla yükünü etkinleştirir veya devre dışı bırakır. Güç kaynağı düşük yükte olduğunda, kendi kendini koruma etkinleşerek kapanmasına veya arızalanmasına neden olur. Bu meydana gelirse, lütfen Etkin olarak ayarlayın. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)

Alarm ile Devam Et
Sistemi istenilen bir zamanda açıp açmayacağını belirler. (Varsayılan: Devre Dışı)
Etkinleştirilmişse, tarih ve saati aşağıdaki gibi ayarlayın:
Uyandırma günü: Sistemi her gün belirli bir saatte veya ayda belirli bir günde açın.
Uyandırma saati/dakikası/saniyesi: Sistemin otomatik olarak açılacağı saati ayarlayın.
Not: Bu fonksiyonu kullanırken, işletim sisteminden yetersiz kapatmaktan veya AC gücünün çıkarılmasından kaçının, aksi takdirde ayarlar etkili olmayabilir.
LAN'da Uyandırma
LAN'da uyandırma fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yüksek Hassasiyetli Olay Zamanlayıcısı
İşletim sisteminde Yüksek Hassasiyetli Olay Zamanlayıcısı'nı (HPET) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
CEC 2019 Hazır
CEC (California Energy Commission) 2019 Standartlarına uymak için sistemin kapatma, boşta veya bekleme durumundayken güç tüketimini ayarlamasına izin verilip verilmeyeceğini seçmenizi sağlar. (Varsayılan: Devre Dışı)

IO Bağlantı Noktaları

İlk Ekran Çıkışı
Takılı PCI Express grafik kartından veya yerleşik grafiklerden monitör ekranının ilk başlatılmasını belirtir.

IGD Video^(Not)	Yerleşik grafikleri ilk ekran olarak ayarlar.
PCIe 1 Yuvası	PCIEX16 yuvasındaki grafik kartını ilk ekran olarak ayarlar. (Varsayılan)
PCIe 2 Yuvası	PCIEX2 yuvasındaki grafik kartını ilk ekran olarak ayarlar.

Entegre Grafik ^(Not)
Yerleşik grafik fonksiyonunu etkinleştirir veya devre dışı bırakır.

Otomatik	BIOS, takılan grafik kartına bağlı olarak yerleşik grafikleri otomatik olarak etkinleştirir veya devre dışı bırakır. (Varsayılan)
Zorla	Yerleşik grafikleri etkinleştirir.
Devre Dışı	Yerleşik grafikleri devre dışı bırakır.

UMA Modu ^(Not)
UMA modunu belirtin.

Otomatik	BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan)
UMA Belirtildi	UMA Çerçeve Tampon Boyutunu ayarlar.
UMA Otomatik	Ekran çözünürlüğünü ayarlar.
UMA Oyun Optimize Edildi	Çerçeve tampon boyutunu toplam sistem bellek boyutuna göre ayarlar.

Bu öğe yalnızca Integrated Graphics (Tümleşik Grafikler) Forces (Zorlamalar) olarak ayarlandığında yapılandırılabilir.
UMA Frame Buffer Size (Note)
Çerçeve arabellek boyutu, yalnızca yerleşik grafik denetleyicisi için ayrılan toplam sistem belleği miktarıdır. Örneğin MS-DOS, ekran için yalnızca bu belleği kullanır. Seçenekler: Auto (Otomatik) (varsayılan), 64M~2G. Bu öğe yalnızca UMA Mode (UMA Modu) UMA Specified (UMA Belirtilmiş) olarak ayarlandığında yapılandırılabilir.
Display Resolution ^(Note)
Ekran çözünürlüğünü ayarlamanızı sağlar. Seçenekler: Auto (Otomatik) (varsayılan), 1920x1080 ve altı, 2560x1600, 3840x2160.
Bu öğe yalnızca UMA Mode (UMA Modu) UMA Auto (UMA Otomatik) olarak ayarlandığında yapılandırılabilir.
HD Audio Controller
Yerleşik ses işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yerleşik sesi kullanmak yerine 3. taraf bir eklenti ses kartı kurmak isterseniz, bu öğeyi Disabled (Devre Dışı) olarak ayarlayın.
PCIEX16 Bifurcation
PCIEX16 yuvasının bant genişliğinin nasıl bölüneceğini belirlemenizi sağlar. Seçenekler: Auto (Otomatik), PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Not). (Varsayılan: Auto (Otomatik))
Above 4G Decoding
64 bit özellikli cihazların 4 GB adres alanının üzerinde kod çözülmesini etkinleştirir veya devre dışı bırakır (yalnızca sisteminiz 64 bit PCI kod çözmeyi destekliyorsa). Birden fazla gelişmiş grafik kartı takılıysa ve sürücüleri işletim sistemine girerken başlatılamıyorsa (sınırlı 4 GB bellek adres alanı nedeniyle) Enabled (Etkin) olarak ayarlayın. (Varsayılan: Disabled (Devre Dışı))
Re-Size BAR Support
Yeniden Boyutlandırılabilir BAR desteğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Disabled (Devre Dışı))
Onboard LAN Controller
Yerleşik LAN işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Enabled (Etkin))
Yerleşik LAN'ı kullanmak yerine 3. taraf bir eklenti ağ kartı kurmak isterseniz, bu öğeyi Disabled (Devre Dışı) olarak ayarlayın.
(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.

Super IO Configuration
Serial Port
Yerleşik seri bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Enabled (Etkin))
USB Configuration & Legacy USB Support
MS-DOS'ta USB klavye/fare kullanımına izin verir. (Varsayılan: Enabled (Etkin))
XHCI Hand-off
XHCI Devri desteği olmayan bir işletim sistemi için XHCI Devri özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Enabled (Etkin))
USB Mass Storage Driver Support
USB depolama aygıtları için desteği etkinleştirir veya devre dışı bırakır. (Varsayılan: Enabled (Etkin))
Port 60/64 Emulation
G/Ç bağlantı noktalarının 64h ve 60h öykünmesini etkinleştirir veya devre dışı bırakır. Bu, MS-DOS'ta veya USB cihazlarını yerel olarak desteklemeyen işletim sisteminde USB klavyelerin/farelerin tam eski desteği için etkinleştirilmelidir. (Varsayılan: Disabled (Devre Dışı))
Mass Storage Devices
Bağlı USB yığın depolama aygıtlarının bir listesini görüntüler. Bu öğe yalnızca bir USB depolama aygıtı takılı olduğunda görünür.
NVMe Configuration
Takılıysa M.2 NVME PCIe SSD'nizle ilgili bilgileri görüntüler.

SATA Configuration

SATA Mode
Yonga setine entegre edilmiş SATA denetleyicileri için RAID'i etkinleştirir veya devre dışı bırakır veya SATA denetleyicilerini AHCI moduna yapılandırır.

RAID	SATA denetleyicisi için RAID'i etkinleştirir.
AHCI	SATA denetleyicilerini AHCI moduna yapılandırır. Gelişmiş Ana Bilgisayar Denetleyici Arabirimi (AHCI), depolama sürücüsünün Yerel Komut Kuyruğu ve çalışırken takma gibi gelişmiş Serial ATA özelliklerini etkinleştirmesine olanak tanıyan bir arabirim belirtimidir. (Varsayılan)

NVMe RAID mode
RAID'i yapılandırmak için M.2 NVMe PCIe SSD'lerinizi kullanıp kullanmayacağınızı belirlemenizi sağlar. (Varsayılan: Disabled (Devre Dışı))
Chipset SATA Port Enable
Tümleşik SATA denetleyicilerini etkinleştirir veya devre dışı bırakır. (Varsayılan: Enabled (Etkin))
Chipset SATA Port 0/1/2/3
Bağlı SATA aygıt(lar)ının bilgilerini görüntüler.

Network Stack Configuration
Network Stack
Windows Deployment Services sunucusundan işletim sistemi yükleme gibi GPT biçiminde bir işletim sistemi yüklemek için ağdan önyüklemeyi devre dışı bırakır veya etkinleştirir. (Varsayılan: Disabled (Devre Dışı))
IPv4 PXE Support
IPv4 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir.
IPv4 HTTP Support
IPv4 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir.
IPv6 PXE Support
IPv6 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir.
IPv6 HTTP Support
IPv6 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir.
PXE boot wait time
PXE önyüklemesini durdurmak için <Esc>'ye basmadan önce ne kadar bekleneceğini yapılandırmanıza olanak tanır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir. (Varsayılan: 0)
Media detect count
Ortamın varlığını kaç kez kontrol edeceğinizi ayarlamanıza olanak tanır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir. (Varsayılan: 1)
Realtek PCIe Family Controller
Bu alt menü, LAN yapılandırması ve ilgili yapılandırma seçenekleri hakkında bilgi sağlar.

Miscellaneous

LEDs in System Power On State
Sistem açıkken anakart LED aydınlatmasını etkinleştirmenize veya devre dışı bırakmanıza olanak tanır.

Off (Kapalı)	Sistem açıkken seçili aydınlatma modunu devre dışı bırakır.
On (Açık)	Sistem açıkken seçili aydınlatma modunu etkinleştirir. (Varsayılan)

LEDs in Sleep, Hibernation, and Soft Off States
Sistem S3/S4/S5 durumunda anakart LED'lerinin aydınlatma modunu ayarlamanıza olanak tanır. Bu öğe, LEDs in System Power On State (Sistem Gücü Açık Durumdayken LED'ler) On (Açık) olarak ayarlandığında yapılandırılabilir.

Off (Kapalı)	Sistem S3/S4/S5 durumuna girdiğinde seçili aydınlatma modunu devre dışı bırakır. (Varsayılan)
On (Açık)	Sistem S3/S4/S5 durumuna girdiğinde seçili aydınlatma modunu etkinleştirir.

PCIe Slot Configuration
PCI Express yuvalarının çalışma modunu Gen 1, Gen 2, Gen 3 veya Gen 4 ^(Not) olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her yuvanın donanım özelliklerine tabidir. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto (Otomatik))

PCIe ASPM Mode
CPU PCI Express veri yoluna bağlı aygıt için ASPM modunu yapılandırmanıza olanak tanır. (Varsayılan: Disabled (Devre Dışı))

3DMark01 Enhancement
Bazı eski kıyaslama performansını geliştirip geliştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Disabled (Devre Dışı))
IOMMU

IOMMU
AMD IOMMU desteğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Auto (Otomatik))

AMD CPU fTPM
AMD CPU'suna entegre edilmiş TPM 2.0 işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Disabled (Devre Dışı))

Trusted Computing
Trusted Platform Module'ü (TPM) etkinleştirir veya devre dışı bırakır.
AMD CBS
Bu alt menü, AMD CBS ile ilgili yapılandırma seçenekleri sunar.

PC Health

Reset Case Open Status

Disabled (Devre Dışı)	Önceki kasa izinsiz giriş durumunun kaydını tutar veya temizler. (Varsayılan)
Enabled (Etkin)	Önceki kasa izinsiz giriş durumunun kaydını temizler ve Kasa Açık alanı sonraki önyüklemede "Hayır" olarak gösterilir.

(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU kurduğunuzda bulunur.
Case Open
Anakart CI başlığına bağlı kasa izinsiz giriş algılama aygıtının algılama durumunu görüntüler. Sistem kasası kapağı çıkarılırsa, bu alanda "Evet", aksi takdirde "Hayır" gösterilir. Kasa izinsiz giriş durumu kaydını temizlemek için Reset Case Open Status (Kasa Açık Durumunu Sıfırla) ayarını Enabled (Etkin) olarak ayarlayın, ayarları CMOS'ye kaydedin ve ardından sisteminizi yeniden başlatın.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
Mevcut sistem voltajlarını görüntüler.

Smart Fan 5

Monitor
İzlemek ve daha fazla ayarlama yapmak için bir hedef seçmenizi sağlar. (Varsayılan: CPU FAN)

Fan Speed Control
Fan hızı kontrolü işlevini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi ve fan hızını ayarlamanızı sağlar.

Normal	Fanın sıcaklığa göre farklı hızlarda çalışmasını sağlar. Sistem gereksinimlerinize göre Sistem Bilgisi Görüntüleyicisi ile fan hızını ayarlayabilirsiniz. (Varsayılan)
Silent	Fanın düşük hızlarda çalışmasını sağlar.
Manual	Eğri grafiğinde fan hızını kontrol etmenizi sağlar.
Full Speed	Fanın tam hızlarda çalışmasını sağlar.

Fan Control Use Temperature Input
Fan hızı kontrolü için referans sıcaklığı seçmenizi sağlar.
Temperature Interval
Fan hızı değişimi için sıcaklık aralığını seçmenizi sağlar.
Fan Control Mode

Auto	BIOS'un takılı fanın türünü otomatik olarak algılamasını ve optimum kontrol modunu ayarlamasını sağlar. (Varsayılan)
Voltage	3 pimli bir fan için voltaj modu önerilir.
PWM	4 pimli bir fan için PWM modu önerilir.

Fan Stop
Fan durdurma işlevini etkinleştirir veya devre dışı bırakır. Sıcaklık eğrisini kullanarak sıcaklık sınırını ayarlayabilirsiniz. Sıcaklık sınırdan düşük olduğunda fan çalışmayı durdurur. (Varsayılan: Devre Dışı)
Temperature
Seçilen hedef alanın mevcut sıcaklığını görüntüler.
Fan Speed
Mevcut fan hızlarını görüntüler.
Flow Rate
Su soğutma sisteminizin akış hızını görüntüler.
Temperature Warning Control
Sıcaklık için uyarı eşiğini ayarlar. Sıcaklık eşiği aştığında, BIOS uyarı sesi çıkaracaktır. Seçenekler: Devre dışı (varsayılan), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning
Fan bağlı değilse veya arızalıysa sistemin uyarı sesi çıkarmasını sağlar. Bu oluştuğunda fan durumunu veya fan bağlantısını kontrol edin. (Varsayılan: Devre Dışı)

Sistem Bilgisi

Bu bölüm, anakart modeliniz ve BIOS sürümünüz hakkında bilgi sağlar. Ayrıca BIOS tarafından kullanılan varsayılan dili seçebilir ve sistem saatini manuel olarak ayarlayabilirsiniz.
Sistem Dili
BIOS tarafından kullanılan varsayılan dili seçer.
Sistem Tarihi
Sistem tarihini ayarlar. Tarih biçimi hafta (salt okunur), ay, gün ve yıldır. Ay, Gün ve Yıl alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Sistem Saati
Sistem saatini ayarlar. Saat biçimi saat, dakika ve saniyedir. Örneğin, öğleden sonra 1, 13:00:00'dır. Saat, Dakika ve Saniye alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Erişim Seviyesi
Kullanılan parola koruma türüne bağlı olarak mevcut erişim seviyesini görüntüler. (Parola ayarlanmamışsa, varsayılan olarak Yönetici olarak görüntülenir.) Yönetici seviyesi, tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır; Kullanıcı seviyesi yalnızca belirli BIOS ayarlarında değişiklik yapmanıza olanak tanır, ancak tümünde değil.

Takılı Aygıt Bilgileri
Takılıysa SATA, PCI Express ve M.2 aygıtlarınız hakkında bilgi görüntüler.
Q-Flash
BIOS'u güncellemek veya mevcut BIOS yapılandırmasını yedeklemek için Q-Flash yardımcı programına erişmenizi sağlar.

Önyükleme

Önyükleme Seçeneği Öncelikleri
Kullanılabilir aygıtlardan genel önyükleme sırasını belirtir. GPT biçimini destekleyen çıkarılabilir depolama aygıtlarına, önyükleme aygıtı listesinde "UEFI:" dizesi eklenir. GPT bölümlemeyi destekleyen bir işletim sisteminden önyükleme yapmak için, "UEFI:" dizesiyle başlayan aygıtı seçin.
Veya Windows 10 64 bit gibi GPT bölümlemeyi destekleyen bir işletim sistemi yüklemek istiyorsanız, Windows 10 64 bit yükleme diskini içeren ve "UEFI:" dizesiyle başlayan optik sürücüyü seçin.
Bootup NumLock Durumu
POST'tan sonra klavyenin sayısal tuş takımındaki Numlock özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
Güvenlik Seçeneği
Sistemin her başlatılmasında mı, yoksa yalnızca BIOS Kurulumuna girdiğinizde mi parola gerekmesini istediğinizi belirtir. Bu öğeyi yapılandırdıktan sonra, Yönetici Parolası/Kullanıcı Parolası öğesi altında parolaları ayarlayın.

Kurulum	Yalnızca BIOS Kurulum programına girmek için bir parola gerekir.
Sistem	Sistemi başlatmak ve BIOS Kurulum programına girmek için bir parola gerekir. (Varsayılan)

Tam Ekran LOGO Gösterisi
Sistem başlangıcında GIGABYTE Logosu'nu görüntüleyip görüntülemeyeceğinizi belirlemenizi sağlar. Devre Dışı, sistem başladığında GIGABYTE Logosu'nu atlar. (Varsayılan: Etkin)
Hızlı Önyükleme
İşletim sistemi önyükleme işlemini kısaltmak için Hızlı Önyükleme'yi etkinleştirir veya devre dışı bırakır. Ultra Hızlı en hızlı başlatma hızını sağlar. (Varsayılan: Devre Dışı)
SATA Desteği

Yalnızca Son Önyükleme SATA Aygıtları	Önceki önyükleme sürücüsü dışında, tüm SATA aygıtları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır. (Varsayılan)
Tüm SATA Aygıtları	Tüm SATA aygıtları işletim sisteminde ve POST sırasında işlevseldir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
NVMe Desteği
NVMe aygıt(lar)ını etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. (Varsayılan: Etkin)
Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
VGA Desteği
Hangi tür işletim sisteminin başlatılacağını seçmenizi sağlar.

Otomatik	Yalnızca eski seçenek ROM'unu etkinleştirir.
EFI Sürücüsü	EFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
USB Desteği

Devre Dışı	Tüm USB aygıtları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Tam Başlangıç	Tüm USB aygıtları işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)
Kısmi Başlangıç	USB aygıtlarının bir kısmı işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Bu işlev, Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında devre dışı bırakılır.
Ağ Yığını Sürücüsü Desteği

Devre Dışı	Ağdan önyüklemeyi devre dışı bırakır. (Varsayılan)
Etkin	Ağdan önyüklemeyi etkinleştirir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
CSM Desteği
Eski bir PC önyükleme işlemini desteklemek için UEFI CSM'yi (Uyumluluk Destek Modülü) etkinleştirir veya devre dışı bırakır.

Devre Dışı	UEFI CSM'yi devre dışı bırakır ve yalnızca UEFI BIOS önyükleme işlemini destekler.
Etkin	UEFI CSM'yi etkinleştirir. (Varsayılan)

LAN PXE Önyükleme Seçeneği ROM'u
LAN denetleyicisi için eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar. (Varsayılan: Devre Dışı) Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Depolama Önyükleme Seçeneği Denetimi
Depolama aygıtı denetleyicisi için UEFI veya eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Devre Dışı	Seçenek ROM'unu devre dışı bırakır.
Yalnızca UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
Yalnızca Eski	Yalnızca eski seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Diğer PCI Aygıtı ROM Önceliği
LAN, depolama aygıtı ve grafik denetleyicileri dışındaki PCI aygıtı denetleyicisi için UEFI veya Legacy seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Devre Dışı	Seçenek ROM'unu devre dışı bırakır.
Yalnızca UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
Yalnızca Eski	Yalnızca eski seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Yönetici Parolası
Bir yönetici parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Kullanıcı parolasından farklı olarak, yönetici parolası tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır.
Kullanıcı Parolası
Bir kullanıcı parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Ancak, kullanıcı parolası yalnızca belirli BIOS ayarlarında değişiklik yapmanıza olanak tanır, ancak tümünde değil.
Parolayı iptal etmek için, parola öğesinde <Enter> tuşuna basın ve parola istendiğinde önce doğru olanı girin. Yeni bir parola istendiğinde, herhangi bir parola girmeden <Enter> tuşuna basın. Onaylamak için istendiğinde tekrar <Enter> tuşuna basın.
NOT: Kullanıcı Parolasını ayarlamadan önce, Yönetici Parolasını ayarladığınızdan emin olun.

Güvenli Önyükleme
Güvenli Önyükleme'yi etkinleştirmenize veya devre dışı bırakmanıza ve ilgili ayarları yapılandırmanıza olanak tanır. Bu öğe yalnızca CSM Desteği Devre Dışı olarak ayarlandığında yapılandırılabilir.
Tercih Edilen Çalışma Modu
BIOS Kurulumuna girdikten sonra Kolay modda mı yoksa Gelişmiş modda mı gireceğinizi seçmenizi sağlar. Otomatik en son hangi BIOS modundaysa o moda girer. (Varsayılan: Otomatik)

Kaydet & Çık

Save & Exit Setup (Kurulumu Kaydet & Çık)
Bu öğede <Enter> tuşuna basın ve Yes (Evet) öğesini seçin. Bu, CMOS'taki değişiklikleri kaydeder ve BIOS Kurulum programından çıkar. BIOS Kurulum Ana Menüsüne dönmek için No (Hayır) öğesini seçin veya <Esc> tuşuna basın.
Exit Without Saving (Kaydetmeden Çık)
Bu öğede <Enter> tuşuna basın ve Yes (Evet) öğesini seçin. Bu, BIOS Kurulumunda yapılan değişiklikleri CMOS'a kaydetmeden BIOS Kurulumundan çıkar. BIOS Kurulum Ana Menüsüne dönmek için No (Hayır) öğesini seçin veya <Esc> tuşuna basın.
Load Optimized Defaults (Optimize Edilmiş Varsayılanları Yükle)
En uygun BIOS varsayılan ayarlarını yüklemek için bu öğede <Enter> tuşuna basın ve Yes (Evet) öğesini seçin. BIOS varsayılan ayarları, sistemin optimum durumda çalışmasına yardımcı olur. BIOS'u güncelledikten sonra veya CMOS değerlerini temizledikten sonra her zaman Optimize edilmiş varsayılanları yükleyin.
Boot Override (Önceliği Geçersiz Kıl)
Hemen önyükleme yapılacak bir cihaz seçmenizi sağlar. Seçtiğiniz cihazda <Enter> tuşuna basın ve onaylamak için Yes (Evet) öğesini seçin. Sisteminiz otomatik olarak yeniden başlatılır ve o cihazdan önyüklenir.
Save Profiles (Profilleri Kaydet)
Bu işlev, mevcut BIOS ayarlarını bir profile kaydetmenizi sağlar. En fazla 8 profil oluşturabilir ve Kurulum Profili 1~ Kurulum Profili 8 olarak kaydedebilirsiniz. Tamamlamak için <Enter> tuşuna basın. Veya profili depolama cihazınıza kaydetmek için Select File in HDD/FDD/USB (HDD/FDD/USB'de Dosya Seç) öğesini seçebilirsiniz.
Load Profiles (Profilleri Yükle)
Sisteminiz kararsız hale gelirse ve BIOS varsayılan ayarlarını yüklediyseniz, BIOS ayarlarını yeniden yapılandırma zahmetine girmeden, daha önce oluşturulmuş bir profilden BIOS ayarlarını yüklemek için bu işlevi kullanabilirsiniz. Öncelikle yüklemek istediğiniz profili seçin ve ardından tamamlamak için <Enter> tuşuna basın. BIOS ayarlarını düzgün çalışan son ayarlara (bilinen son iyi kayıt) döndürmek gibi BIOS tarafından otomatik olarak oluşturulan profili yüklemek veya depolama cihazınızdan daha önce oluşturulmuş profili girmek için Select File in HDD/FDD/USB (HDD/FDD/USB'de Dosya Seç) öğesini seçebilirsiniz.

Bir RAID Kümesi Yapılandırma

RAID Düzeyleri

	RAID 0	RAID 1	RAID 10
Minimum Sabit Sürücü Sayısı	≥2	2	4
Dizi Kapasitesi	Sabit sürücü sayısı * En küçük sürücünün boyutu	En küçük sürücünün boyutu	(Sabit sürücü sayısı/2) * En küçük sürücünün boyutu
Hata Toleransı	Hayır	Evet	Evet

Başlamadan önce lütfen aşağıdaki öğeleri hazırlayın:

En az iki SATA sabit sürücüsü veya SSD. ^(Not) (En iyi performansı sağlamak için, aynı model ve kapasiteye sahip iki sabit sürücü kullanmanız önerilir).
Windows kurulum diski.
İnternete bağlı bir bilgisayar.
Bir USB başparmak sürücüsü.

Yerleşik SATA Denetleyicisini Yapılandırma

SATA sabit sürücüsünü(lerini) bilgisayarınıza takma
Sabit sürücüleri/SSD'leri anakart üzerindeki SATA/M.2 konektörlerine takın. Ardından, güç kaynağınızdaki güç konektörlerini sabit sürücülere bağlayın.
BIOS Kurulumunda SATA denetleyici modunu yapılandırma
Sistem BIOS Kurulumunda SATA denetleyici modunu doğru şekilde yapılandırdığınızdan emin olun.
Adımlar:
Bilgisayarınızı açın ve POST (Güç Açma Kendi Kendine Testi) sırasında BIOS Kurulumuna girmek için <Delete> tuşuna basın. Settings\IO Ports altında, SATA Configuration\SATA Mode ayarını RAID olarak ayarlayın. Ardından ayarları kaydedin ve bilgisayarınızı yeniden başlatın. (RAID'i yapılandırmak için NVMe PCIe SSD'leri kullanmak istiyorsanız, NVMe RAID mode ayarını Enabled olarak ayarladığınızdan emin olun.)
Bu bölümde açıklanan BIOS Kurulum menüleri, anakartınızın kesin ayarlarından farklı olabilir. Göreceğiniz gerçek BIOS Kurulum menüsü seçenekleri, sahip olduğunuz anakarta ve BIOS sürümüne bağlı olacaktır.
UEFI RAID Yapılandırması
Adımlar:
1. BIOS Kurulumunda, Boot'a gidin ve CSM Support'u Disabled olarak ayarlayın. Değişiklikleri kaydedin ve BIOS Kurulumundan çıkın.
2. Sistem yeniden başlatıldıktan sonra, BIOS Kurulumuna tekrar girin. Ardından Settings\IO Ports\RAIDXpert2 Configuration Utility alt menüsüne girin.
3. RAIDXpert2 Configuration Utility ekranında, Array Management üzerinde <Enter> tuşuna basarak Create Array ekranına girin. Ardından, bir RAID düzeyi seçin. Desteklenen RAID düzeyleri arasında RAID 0, RAID 1 ve RAID 10 bulunur (kullanılabilir seçimler, takılan sabit sürücü sayısına bağlıdır). Ardından, Select Physical Disks ekranına girmek için Select Physical Disks üzerinde <Enter> tuşuna basın.
4. Select Physical Disks ekranında, RAID dizisine dahil edilecek sabit sürücüleri seçin ve bunları Enabled olarak ayarlayın. Ardından, aşağı ok tuşunu kullanarak Apply Changes'e gidin ve <Enter> tuşuna basın. Ardından önceki ekrana dönün ve Select CacheTagSize, Read Cache Policy ve Write Cache Policy'yi ayarlayın.
5. Başlamak için Create Array'e gidin ve <Enter> tuşuna basın.
6. Tamamladıktan sonra, Array Management ekranına geri döneceksiniz. Manage Array Properties altında yeni RAID birimini ve RAID düzeyi, dizi adı, dizi kapasitesi vb. bilgilerini görebilirsiniz.
  (Not) Bir M.2 PCIe SSD, bir M.2 SATA SSD veya bir SATA sabit sürücü ile bir RAID kümesi kurmak için kullanılamaz.

RAID sürücüsünü ve işletim sistemini yükleyin
Doğru BIOS ayarlarıyla, işletim sistemini yüklemeye hazırsınız.

İşletim Sistemini Yükleme
Bazı işletim sistemleri zaten RAID sürücüsü içerdiğinden, Windows yükleme işlemi sırasında ayrı bir RAID sürücüsü yüklemenize gerek yoktur. İşletim sistemi yüklendikten sonra, sistem performansı ve uyumluluğu sağlamak için GIGABYTE APP Center'dan gerekli tüm sürücüleri yüklemenizi öneririz. Yüklenecek işletim sistemi, işletim sistemi kurulum işlemi sırasında ek RAID sürücüsü sağlamanızı gerektiriyorsa, lütfen aşağıdaki adımlara bakın:

GIGABYTE'ın web sitesine gidin, anakart modelinin web sayfasına göz atın, Support\Download\SATA RAID/AHCI sayfasındaki AMD RAID Preinstall Driver dosyasını indirin, dosyayı açın ve dosyaları USB başparmak sürücünüze kopyalayın.
Windows kurulum diskinden önyükleme yapın ve standart işletim sistemi kurulum adımlarını gerçekleştirin. Sürücüyü yüklemenizi isteyen ekran göründüğünde, Browse (Gözat) öğesini seçin.
USB başparmak sürücüsünü takın ve ardından sürücünün konumuna göz atın. Önce AMD-RAID Bottom Device'ı seçin ve sürücüyü yüklemek için Next (İleri) öğesini tıklayın. Ardından AMD-RAID Controller'ı seçin ve sürücüyü yüklemek için Next (İleri) öğesini tıklayın. Son olarak, işletim sistemi kurulumuna devam edin.

Bir RAID dizisi yapılandırma hakkında ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Sürücü Yükleme

İşletim sistemini yükledikten sonra, masaüstünün sağ alt köşesinde, sürücüleri ve GIGABYTE uygulamalarını APP Center aracılığıyla indirmek ve yüklemek isteyip istemediğinizi soran bir iletişim kutusu görünecektir. Yüklemeye devam etmek için Install (Yükle) öğesini tıklayın. (BIOS Kurulumunda, Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install ayarının Enabled (Etkin) olarak ayarlandığından emin olun.)

Son Kullanıcı Lisans Sözleşmesi iletişim kutusu göründüğünde, APP Center'ı yüklemek için <Accept> (Kabul Et) öğesine basın. APP Center ekranında, yüklemek istediğiniz sürücüleri ve uygulamaları seçin ve Install (Yükle) öğesini tıklayın.

Yüklemeden önce sistemin İnternete bağlı olduğundan emin olun.

Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Daha fazla sorun giderme bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Bize Ulaşın
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Teknik ve Teknik Olmayan Destek (Satış/Pazarlama): https://esupport.gigabyte.com
WEB adresi (İngilizce): https://www.gigabyte.com
WEB adresi (Çince): https://www.gigabyte.com/tw

GIGABYTE eSupport
Teknik veya teknik olmayan (Satış/Pazarlama) bir soru göndermek için lütfen şu adrese bağlanın:https://esupport.gigabyte.com

Daha fazla ürün detayı için lütfen GIGABYTE'ın web sitesini ziyaret edin.

GIGABYTE, küresel bir vatandaşın sorumluluklarını yerine getirmek için kağıt kullanımını azaltacaktır. Ayrıca, küresel ısınma üzerindeki etkileri azaltmak için, bu ürünün ambalaj malzemeleri geri dönüştürülebilir ve yeniden kullanılabilir. GIGABYTE, çevreyi korumak için sizinle birlikte çalışır.

Telif Hakkı
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Tüm hakları saklıdır.
Bu kılavuzda bahsedilen ticari markalar, ilgili sahiplerine yasal olarak tescillidir.
