GIGABYTE B550M AORUS PRO AX - Manuali i pllakës amë

Përmbajtja

1 Identifikimi i Revizionit të Pllakës suaj Amë
2 Paraqitja e pllakës amë B550M AORUS PRO AX
3 Instalimi i Harduerit
4 Konfigurimi i BIOS-it
5 Konfigurimi i një grupi RAID
6 Instalimi i Drejtuesve
7 Referencat
8 Shkarko manual
9 Në Gjuhë të Tjera

Identifikimi i Revizionit të Pllakës suaj Amë

Numri i revizionit në pllakën tuaj amë duket kështu: "REV: X.X." Për shembull, "REV: 1.0" do të thotë që revizioni i pllakës amë është 1.0. Kontrolloni revizionin e pllakës suaj amë përpara se të përditësoni BIOS-in e pllakës amë, drejtuesit ose kur kërkoni informacion teknik.
Shembull:

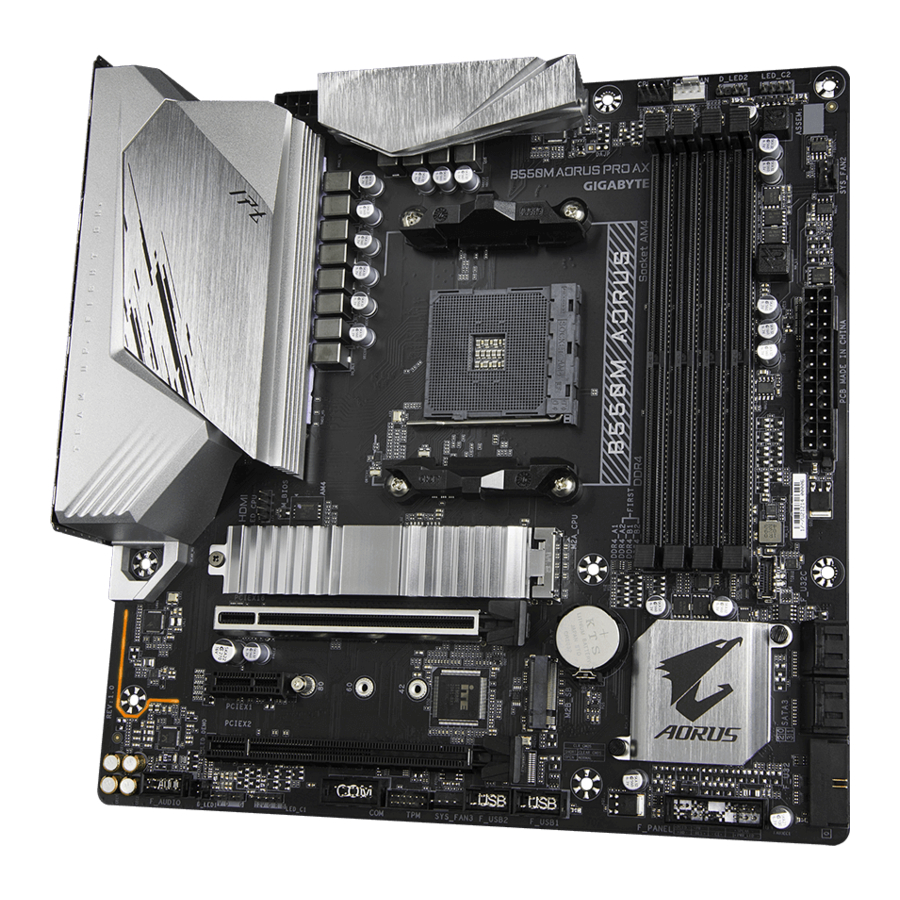

Paraqitja e pllakës amë B550M AORUS PRO AX

Përmbajtja e kutisë

Pllakë amë B550M AORUS PRO AX
Dy kabllo SATA
Manuali i përdoruesit
Një antenë

* Përmbajtja e kutisë më sipër është vetëm për referencë dhe artikujt aktualë do të varen nga paketa e produktit që merrni.
Përmbajtja e kutisë mund të ndryshojë pa paralajmërim.

Instalimi i Harduerit

Masa paraprake për instalim

Pllaka amë përmban qarqe dhe komponente të shumta delikate elektronike që mund të dëmtohen si pasojë e shkarkimit elektrostatik (ESD). Përpara instalimit, lexoni me kujdes manualin e përdoruesit dhe ndiqni këto procedura:

Përpara instalimit, sigurohuni që kutia të jetë e përshtatshme për pllakën amë.
Përpara instalimit, mos e hiqni ose mos e prisni ngjitësin S/N (Numri Serial) të pllakës amë ose ngjitësin e garancisë të ofruar nga shitësi juaj. Këto ngjitëse kërkohen për vërtetimin e garancisë.
Gjithmonë hiqni energjinë AC duke shkëputur kordonin e energjisë nga priza elektrike përpara se të instaloni ose hiqni pllakën amë ose komponentë të tjerë harduerikë.
Kur lidhni komponentët harduerikë me lidhësit e brendshëm në pllakën amë, sigurohuni që ato të jenë të lidhura fort dhe me siguri.
Kur trajtoni pllakën amë, shmangni prekjen e ndonjë përcjellësi ose lidhësi metalik.
Më së miri është të vishni një rrip dore për shkarkimin elektrostatik (ESD) kur trajtoni komponentë elektronikë si një pllakë amë, CPU ose memorie. Nëse nuk keni një rrip dore ESD, mbajini duart tuaja të thata dhe fillimisht prekni një objekt metalik për të eliminuar elektricitetin statik.
Përpara instalimit të pllakës amë, ju lutemi ta keni atë sipër një jastëku antistatik ose brenda një kontenieri mbrojtës elektrostatik.
Përpara lidhjes ose shkëputjes së kabllit të furnizimit me energji nga pllaka amë, sigurohuni që furnizimi me energji të jetë fikur.
Përpara se të ndizni energjinë, sigurohuni që voltazhi i furnizimit me energji të jetë vendosur sipas standardit lokal të voltazhit.
Përpara përdorimit të produktit, ju lutemi verifikoni që të gjithë kabllot dhe lidhësit e energjisë të komponentëve tuaj harduerikë janë të lidhur.
Për të parandaluar dëmtimin e pllakës amë, mos lejoni që vidhat të bien në kontakt me qarkun e pllakës amë ose komponentët e saj.
Sigurohuni që të mos ketë vida të mbetura ose komponentë metalikë të vendosur në pllakën amë ose brenda kasës së kompjuterit.
Mos e vendosni sistemin kompjuterik në një sipërfaqe të pabarabartë.
Mos e vendosni sistemin kompjuterik në një mjedis me temperaturë të lartë ose të lagësht.
Ndezja e energjisë së kompjuterit gjatë procesit të instalimit mund të çojë në dëmtimin e komponentëve të sistemit si dhe në dëmtimin fizik të përdoruesit.
Nëse nuk jeni i sigurt për ndonjë hap instalimi ose keni një problem në lidhje me përdorimin e produktit, ju lutemi konsultohuni me një teknik të çertifikuar kompjuteri.
Nëse përdorni një përshtatës, kabllo zgjatuese të energjisë ose shirit energjie, sigurohuni që të konsultoheni me udhëzimet e tij të instalimit dhe/ose tokëzimit.

Specifikimet e produktit

CPU	AMD Socket AM4, mbështet për: procesorët AMD Ryzen ™ të gjeneratës së 3-të/ AMD Ryzen ™ të gjeneratës së 3-të me procesorë grafikë Radeon ™ (Shkoni te faqja e internetit e GIGABYTE për listën më të fundit të mbështetjes së CPU-së.)
Çipset	AMD B550
Memoria	4 x fole DDR4 DIMM që mbështesin deri në 128 GB (kapacitet 32 GB DIMM të vetëm) të memories së sistemit Mbështetje për module memorie DDR4 3200/2933/2667/2400/2133 MHz Arkitektura e memories me dy kanale Mbështetje për module memorie ECC Un-buffered DIMM 1Rx8/2Rx8 Mbështetje për module memorie jo-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Mbështetje për module memorie Extreme Memory Profile (XMP) (Shkoni te faqja e internetit e GIGABYTE për shpejtësitë dhe modulet e memories më të fundit të mbështetura.)
Grafika e integruar	E integruar në procesorët grafikë AMD Ryzen ™ të gjeneratës së 3-të me Radeon ™: 1 x port HDMI, që mbështet një rezolucion maksimal prej 4096x2160@60 Hz * Mbështetje për versionin HDMI 2.1, HDCP 2.3 dhe HDR. 1 x DisplayPort, që mbështet një rezolucion maksimal prej 5120x2880@60 Hz * Mbështetje për versionin DisplayPort 1.4, HDCP 2.3 dhe HDR. Memorie maksimale e përbashkët prej 16 GB
Audio	Kodeku Realtek ® ALC1200 Audio me definicion të lartë 2/4/5.1/7.1-kanal Mbështetje për S/PDIF Out
LAN	Çipi LAN Realtek ® 2.5GbE (2.5 Gbit/1 Gbit/100 Mbit)
Moduli i komunikimit pa tela	Intel ® Wi-Fi 6 AX200 (Për PCB rev. 1.0) WIFI a, b, g, n, ac, ax, që mbështet brezin e dyfishtë 2.4/5 GHz BLUETOOTH 5.2 Mbështetje për standardin pa tela 11ax 160MHz dhe shpejtësi të dhënash deri në 2.4 Gbps AMD Wi-Fi 6E RZ608 (MT7921K) (Për PCB rev. 1.1/1.2) WIFI a, b, g, n, ac, ax, që mbështet brezat e frekuencave bartëse 2.4/5/6 GHz BLUETOOTH 5.2 Mbështetje për standardin pa tela 11ax 80MHz dhe shpejtësi të dhënash deri në 1.2 Gbps (Shpejtësia aktuale e të dhënave mund të ndryshojë në varësi të mjedisit dhe pajisjeve.)
Fole zgjerimi	1 x fole PCI Express x16 (PCIEX16), e integruar në CPU: Procesorët AMD Ryzen ™ të gjeneratës së 3-të mbështesin modalitetin PCIe 4.0 x16 Procesorët AMD Ryzen ™ të gjeneratës së 3-të me grafikë Radeon ™ mbështesin modalitetin PCIe 3.0 x16 * Për performancë optimale, nëse do të instalohet vetëm një kartë grafike PCI Express, sigurohuni që ta instaloni në fole PCIEX16. 1 x fole PCI Express x16 (PCIEX2), e integruar në Çipset: Mbështetje për modalitetin PCIe 3.0 x2 1 x fole PCI Express x1 (PCIEX1), e integruar në Çipset: Mbështetje për modalitetin PCIe 3.0 x1
Ndërfaqja e magazinimit	1 x lidhës M.2 (M2A_CPU), i integruar në CPU, që mbështet Socket 3, çelësin M, SSD-të e tipit 2242/2260/2280/22110: Procesorët AMD Ryzen ™ të gjeneratës së 3-të mbështesin SSD-të SATA dhe PCIe 4.0 x4/x2 Procesorët AMD Ryzen ™ të gjeneratës së 3-të me grafikë Radeon ™ mbështesin SSD-të SATA dhe PCIe 3.0 x4/x2 1 x lidhës M.2 (M2B_SB), i integruar në Çipset, që mbështet Socket 3, çelësin M, SSD-të e tipit 2242/2260/2280: Mbështetje për SSD-të SATA dhe PCIe 3.0 x4/x2 4 x lidhës SATA 6Gb/s, të integruar në Çipset: Mbështetje për RAID 0, RAID 1 dhe RAID 10
USB	CPU: 3 x porta USB 3.2 Gen 1 në panelin e pasmë 1 x port USB 3.2 Gen 2 Type-A (e kuqe) në panelin e pasmë CPU+1 USB 2.0 Hub: 2 x porta USB 2.0/1.1 në panelin e pasmë Çipset: 1 x port USB Type-C ® në panelin e pasmë, me mbështetje USB 3.2 Gen 2 1 x port USB Type-C ® me mbështetje USB 3.2 Gen 1, e disponueshme nëpërmjet header-it të brendshëm USB 2 x porta USB 3.2 Gen 1 të disponueshme nëpërmjet header-it të brendshëm USB 3 x porta USB 2.0/1.1 (2 porta në panelin e pasmë, 1 port i disponueshëm nëpërmjet header-it të brendshëm USB) Çipset+1 USB 2.0 Hub: 3 x porta USB 2.0/1.1 të disponueshme nëpërmjet header-ëve të brendshëm USB
Lidhës të brendshëm	1 x lidhës kryesor i energjisë ATX me 24 pinë 1 x lidhës i energjisë ATX 12V me 8 pinë 1 x header i ventilatorit të CPU-së 1 x header i ventilatorit të CPU-së me ftohje uji 3 x header-a të ventilatorit të sistemit 2 x header-a të shirave LED të adresueshëm 2 x header-a të shirave RGB LED 1 x header i shiritit LED/header i shiritit RGB LED i ftohësit të CPU-së 2 x lidhës M.2 Socket 3 4 x lidhës SATA 6Gb/s 1 x header i panelit të përparmë 1 x header audio i panelit të përparmë 1 x header USB Type-C ®, me mbështetje USB 3.2 Gen 1 1 x header USB 3.2 Gen 1 2 x header-a USB 2.0/1.1 1 x header i portës seriale 1 x header i Modulit të Platformës së Besuar (TPM) (2x6 pinë, vetëm për modulin GC-TPM2.0_S) 1 x kërcyes Clear CMOS
Lidhës të panelit të pasmë	4 x porta USB 2.0/1.1 2 x lidhës antenash SMA (2T2R) 1 x DisplayPort 1 x port HDMI
Lidhës të panelit të pasmë	3 x porta USB 3.2 Gen 1 1 x port USB 3.2 Gen 2 Type-A (e kuqe) 1 x port USB Type-C ®, me mbështetje USB 3.2 Gen 2 1 x buton Q-Flash Plus 1 x port RJ-45 1 x lidhës optik S/PDIF Out 5 x fole audio
Kontrolluesi I/O	Çipi i kontrolluesit I/O iTE ®
Monitorimi i harduerit	Zbulimi i tensionit Zbulimi i temperaturës Zbulimi i shpejtësisë së ventilatorit Zbulimi i shpejtësisë së rrjedhës së ftohjes me ujë Paralajmërim për mbinxehje Paralajmërim për dështim të ventilatorit Kontrolli i shpejtësisë së ventilatorit * Nëse funksioni i kontrollit të shpejtësisë së ventilatorit mbështetet, do të varet nga ftohësi që instaloni.
BIOS	1 x flash 128 Mbit Përdorimi i AMI UEFI BIOS me licencë PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Veçori unike	Mbështetje për APP Center * Aplikacionet e disponueshme në APP Center mund të ndryshojnë sipas modelit të pllakës amë. Funksionet e mbështetura të secilit aplikacion mund të ndryshojnë gjithashtu në varësi të specifikimeve të pllakës amë. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Mbështetje për Q-Flash Plus Mbështetje për Q-Flash Mbështetje për Xpress Install
Softuer i paketuar	Norton ® Internet Security (versioni OEM) Realtek ® 8125 Gaming LAN Bandwidth Control Utility
Sistemi operativ	Mbështetje për Windows 10 64-bit
Faktor formë	Faktor formë Micro ATX; 24.4 cm x 24.4 cm

* GIGABYTE rezervon të drejtën për të bërë çdo ndryshim në specifikimet e produktit dhe informacionin e lidhur me produktin pa njoftim paraprak.

Ju lutemi, vizitoni faqen e internetit të GIGABYTE për listat e mbështetjes së CPU-së, moduleve të memories, SSD-ve dhe pajisjeve M.2.

$Ju lutemi, vizitoni faqen Support\Utility List në faqen e internetit të GIGABYTE për të shkarkuar versionin më të fundit të aplikacioneve.$
Ju lutemi, vizitoni faqen Support\Utility List (Lista e shërbimeve/Mbështetjes) në faqen e internetit të GIGABYTE për të shkarkuar versionin më të fundit të aplikacioneve.

Instalimi i CPU-së

kujdes Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni CPU-në:

Sigurohuni që pllaka amë të mbështesë CPU-në.
(Shkoni në faqen e internetit të GIGABYTE për listën më të fundit të mbështetjes së CPU-së.)
Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës nga priza e rrymës përpara se të instaloni CPU-në për të parandaluar dëmtimin e pajisjes.
Gjeni kunjin një të CPU-së. CPU-ja nuk mund të futet nëse orientohet gabimisht.
Aplikoni një shtresë të barabartë dhe të hollë yndyre termike në sipërfaqen e CPU-së.
Mos e ndizni kompjuterin nëse ftohësi i CPU-së nuk është instaluar, përndryshe mund të ndodhë mbinxehje dhe dëmtim i CPU-së.
Vendosni frekuencën e hostit të CPU-së në përputhje me specifikimet e CPU-së. Nuk rekomandohet që frekuenca e busit të sistemit të vendoset përtej specifikimeve të harduerit pasi nuk plotëson kërkesat standarde për periferikët. Nëse dëshironi të vendosni frekuencën përtej specifikimeve standarde, ju lutemi ta bëni këtë sipas specifikimeve të harduerit tuaj, duke përfshirë CPU-në, kartën grafike, memorien, hard diskun, etj.

Instalimi i CPU-së
Ngrini plotësisht levën e kyçjes së folesë së CPU-së. Gjeni kunjin një (të shënuar me një trekëndësh të vogël) të folesë së CPU-së dhe CPU-së. Pasi CPU-ja të jetë pozicionuar në folenë e saj, vendosni një gisht poshtë në mes të CPU-së, duke ulur levën e kyçjes dhe duke e kyçur atë në pozicionin plotësisht të kyçur.

kujdes Mos e futni me forcë CPU-në në folenë e CPU-së përpara se të ngrihet leva e kyçjes së folesë së CPU-së, ose mund të ndodhë dëmtim i CPU-së dhe folesë së CPU-së.

Instalimi i memories

kujdes Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni memorien:

Sigurohuni që pllaka amë të mbështesë memorien. Rekomandohet që të përdoret memorie me të njëjtën kapacitet, markë, shpejtësi dhe çipa.
(Shkoni në faqen e internetit të GIGABYTE për shpejtësitë dhe modulet e fundit të memories të mbështetura.)
Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës nga priza e rrymës përpara se të instaloni memorien për të parandaluar dëmtimin e pajisjes.
Modulet e memories kanë një dizajn të sigurt. Një modul memorie mund të instalohet vetëm në një drejtim. Nëse nuk jeni në gjendje të futni memorien, ndërroni drejtimin.

Konfigurimi i memories me kanal të dyfishtë
Kjo pllakë amë ofron katër fole memorie dhe mbështet teknologjinë e kanalit të dyfishtë. Pasi të jetë instaluar memoria, BIOS do të zbulojë automatikisht specifikimet dhe kapacitetin e memories. Aktivizimi i modalitetit të memories me kanal të dyfishtë do të dyfishojë gjerësinë e brezit origjinal të memories.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi instalimin e pajisjes.

Konfigurimi i memories me kanal të dyfishtë i rekomanduar:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Module	- -	DS/SS	- -	DS/SS
4 Module	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Njëanësore, DS=Dyansore, "- -"=Pa memorie)

Për shkak të kufizimeve të CPU-së, lexoni udhëzimet e mëposhtme përpara se të instaloni memorien në modalitetin e kanalit të dyfishtë.

Modaliteti i kanalit të dyfishtë nuk mund të aktivizohet nëse është instaluar vetëm një modul memorie.
Kur aktivizoni modalitetin e kanalit të dyfishtë me dy ose katër module memorie, rekomandohet që të përdoret memorie me të njëjtin kapacitet, markë, shpejtësi dhe çipa.

Instalimi i një karte zgjerimi

kujdes Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni një kartë zgjerimi:

Sigurohuni që pllaka amë të mbështesë kartën e zgjerimit. Lexoni me kujdes manualin që erdhi me kartën tuaj të zgjerimit.
Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës nga priza e rrymës përpara se të instaloni një kartë zgjerimi për të parandaluar dëmtimin e pajisjes.

Lidhësit e panelit të pasmë

Port USB 2.0/1.1
Porti USB mbështet specifikimin USB 2.0/1.1. Përdorni këtë port për pajisjet USB.
DisplayPort ^{(Shënim 1)}
DisplayPort ofron imazhe dhe audio dixhitale me cilësi të lartë, duke mbështetur transmetimin audio dypalësh. DisplayPort mund të mbështesë mekanizmat e mbrojtjes së përmbajtjes HDCP 2.3. Mund ta përdorni këtë port për të lidhur monitorin tuaj të mbështetur nga DisplayPort. Shënim: Teknologjia DisplayPort mund të mbështesë një rezolucion maksimal prej 5120x2880@60 Hz, por rezolucionet aktuale të mbështetura varen nga monitori që përdoret.
Port HDMI^{(Shënim 1)}

Porti HDMI është në përputhje me HDCP 2.3 dhe mbështet formatet Dolby TrueHD dhe DTS HD Master Audio. Ai gjithashtu mbështet deri në 192 KHz/24 bit dalje audio LPCM 7.1-kanal. Mund ta përdorni këtë port për të lidhur monitorin tuaj të mbështetur nga HDMI. Rezolucioni maksimal i mbështetur është 4096x2160@60 Hz, por rezolucionet aktuale të mbështetura varen nga monitori që përdoret.
Pasi të instaloni pajisjen DisplayPort/HDMI, sigurohuni që të vendosni pajisjen e parazgjedhur të riprodhimit të zërit në DisplayPort/HDMI. (Emri i artikullit mund të ndryshojë në varësi të sistemit tuaj operativ.)
Port USB 3.2 Gen 1
Porti USB 3.2 Gen 1 mbështet specifikimin USB 3.2 Gen 1 dhe është i pajtueshëm me specifikimin USB 2.0. Përdorni këtë port për pajisjet USB.
Butoni Q-Flash Plus ^{(Shënim 2)}
Q-Flash Plus ju lejon të përditësoni BIOS-in kur sistemi juaj është i fikur (gjendja e fikjes S5). Ruani BIOS-in më të fundit në një USB dhe futeni atë në portën Q-Flash Plus, dhe më pas mund ta aktivizoni automatikisht BIOS-in thjesht duke shtypur butonin Q-Flash Plus. QFLED do të pulsojë kur të fillojnë aktivitetet e përputhjes dhe ndezjes së BIOS-it dhe do të ndalojë pulsimin kur të përfundojë ndezja kryesore e BIOS-it.
(Shënim 1) Vetëm për procesorët AMD Ryzen^™ të gjeneratës së 3-të me grafikë Radeon^™.
(Shënim 2) Për të aktivizuar funksionin Q-Flash Plus, ju lutemi vizitoni faqen e internetit "Karakteristikat unike" të faqes së internetit të GIGABYTE.
Port USB 3.2 Gen 1 (Porti Q-Flash Plus)
Porti USB 3.2 Gen 1 mbështet specifikimin USB 3.2 Gen 1 dhe është i pajtueshëm me specifikimin USB 2.0. Përdorni këtë port për pajisjet USB. Përpara përdorimit të Q-Flash Plus ^{(Shënim 2)}, sigurohuni që të futni fillimisht USB-në në këtë port.
Porti LAN RJ-45
Porti LAN Gigabit Ethernet ofron lidhje interneti me një shpejtësi të dhënash deri në 2,5 Gbps. Më poshtë përshkruhen gjendjet e LED-ve të portit LAN.

LED i shpejtësisë:

Gjendja Përshkrimi

Portokalli Shpejtësia e të dhënave 2,5 Gbps

Jeshile Shpejtësia e të dhënave 1 Gbps

E fikur Shpejtësia e të dhënave 100 Mbps

LED i aktivitetit:

Gjendja Përshkrimi

Pulsues Transmetimi ose marrja e të dhënave po ndodh

E fikur Nuk po ndodh transmetim ose marrje e të dhënave

Port USB 3.2 Gen 2 Type-A (E kuqe)
Porti USB 3.2 Gen 2 mbështet specifikimin USB 3.2 Gen 2 dhe është i pajtueshëm me specifikimin USB 3.2 Gen 1 dhe USB 2.0. Përdorni këtë port për pajisjet USB.
Porti USB Type-C^®
Porti i kthyeshëm USB mbështet specifikimin USB 3.2 Gen 2 dhe është i pajtueshëm me specifikimin USB 3.2 Gen 1 dhe USB 2.0. Përdorni këtë port për pajisjet USB.
Lidhësit e antenës SMA (2T2R)
Përdorni këtë lidhës për të lidhur një antenë.
Shtrëngoni antenat në lidhësit e antenës dhe më pas drejtoni antenat saktë për një pritje më të mirë të sinjalit.
Dalja e altoparlantit qendror/nënvufer
Përdorni këtë fole audio për të lidhur altoparlantët qendrorë/nënvufer.
Dalja e altoparlantit të pasmë
Përdorni këtë fole audio për të lidhur altoparlantët e pasmë.
Lidhësi optik i daljes S/PDIF
Ky lidhës ofron dalje audio dixhitale në një sistem audio të jashtëm që mbështet audio optike dixhitale. Përpara se të përdorni këtë veçori, sigurohuni që sistemi juaj audio të ofrojë një lidhës optik dixhital audio hyrës.
Hyrja e linjës/Dalja e altoparlantit anësor
Foleja e hyrjes së linjës. Përdorni këtë fole audio për pajisje hyrëse të linjës siç është një drive optik, walkman, etj.
Dalja e linjës/Dalja e altoparlantit të përparmë
Foleja e daljes së linjës.
Hyrja e mikrofonit/Dalja e altoparlantit anësor
Foleja e hyrjes së mikrofonit.
(Shënim 2) Për të aktivizuar funksionin Q-Flash Plus, ju lutemi vizitoni faqen e internetit "Karakteristikat unike" të faqes së internetit të GIGABYTE.

Konfigurimet e foleve audio:

Foleja	Kufje/2-kanalësh	4-kanalësh	5.1-kanalësh	7.1-kanalësh
Dalja e altoparlantit qendror/nënvufer
Dalja e altoparlantit të pasmë
Hyrja e linjës/Dalja e altoparlantit anësor
Dalja e linjës/Dalja e altoparlantit të përparmë
Hyrja e mikrofonit/Dalja e altoparlantit anësor

Ju mund të ndryshoni funksionalitetin e një fole audio duke përdorur softuerin audio. Nëse dëshironi të instaloni një altoparlant anësor, duhet të ridrejtoni ose foleja e hyrjes së linjës ose foleja e hyrjes së mikrofonit për të qenë dalja e altoparlantit anësor përmes drejtuesit audio.

kujdes

Kur hiqni kabllon e lidhur me një lidhës të panelit të pasmë, hiqni fillimisht kabllon nga pajisja juaj dhe më pas hiqeni atë nga pllaka amë.
Kur hiqni kabllon, tërhiqeni drejt nga lidhësi. Mos e lëkundni nga njëra anë në tjetrën për të parandaluar një qark të shkurtër elektrik brenda lidhësit të kabllit.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e softuerit audio.

Lidhësit e brendshëm

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
TPM
COM
CLR_CMOS
BAT

kujdes Lexoni udhëzimet e mëposhtme përpara se të lidhni pajisje të jashtme:

Së pari sigurohuni që pajisjet tuaja janë në përputhje me lidhësit që dëshironi të lidhni.
Përpara se të instaloni pajisjet, sigurohuni që të fikni pajisjet dhe kompjuterin tuaj. Shkëputeni kabllon e rrymës nga priza e rrymës për të parandaluar dëmtimin e pajisjeve.
Pasi të keni instaluar pajisjen dhe përpara se të ndizni kompjuterin, sigurohuni që kablli i pajisjes të jetë lidhur mirë me lidhësin në pllakën amë.

1/2) ATX_12V/ATX (Lidhës energjie 2x4 12V dhe Lidhës energjie kryesore 2x12)
Me përdorimin e lidhësit të energjisë, furnizimi me energji mund të furnizojë energji të qëndrueshme të mjaftueshme për të gjithë komponentët në pllakën amë. Përpara se të lidhni lidhësin e energjisë, së pari sigurohuni që furnizimi me energji të jetë i fikur dhe të gjitha pajisjet të jenë instaluar siç duhet. Lidhësi i energjisë posedon një dizajn të sigurt. Lidheni kabllon e furnizimit me energji me lidhësin e energjisë në orientimin e duhur.
Lidhësi i energjisë 12 V kryesisht furnizon energji në CPU. Nëse lidhësi i energjisë 12 V nuk është i lidhur, kompjuteri nuk do të fillojë.
Për të përmbushur kërkesat e zgjerimit, rekomandohet që të përdoret një furnizim me energji që mund të përballojë konsumin e lartë të energjisë (500 W ose më i madh). Nëse përdoret një furnizim me energji që nuk siguron fuqinë e kërkuar, rezultati mund të çojë në një sistem të paqëndrueshëm ose të pa aktivizueshëm.

Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi
1	GND (Vetëm për 2x4-pin 12V)	5	+12V (Vetëm për 2x4-pin 12V)
2	GND (Vetëm për 2x4-pin 12V)	6	+12V (Vetëm për 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (ndezje/fikje e butë)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (gatishmëri +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Vetëm për 2x12-pin ATX)	23	+5V (Vetëm për 2x12-pin ATX)
12	3.3V (Vetëm për 2x12-pin ATX)	24	GND (Vetëm për 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (Koka e ventilatorit)
Të gjitha kokat e ventilatorit në këtë pllakë amë janë 4-pin. Shumica e kokave të ventilatorit posedojnë një dizajn futjeje të sigurt. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni në orientimin e duhur (tela i lidhësit të zi është tela tokëzimi). Funksioni i kontrollit të shpejtësisë kërkon përdorimin e një ventilatori me dizajn kontrolli të shpejtësisë së ventilatorit. Për shpërndarje optimale të nxehtësisë, rekomandohet që një ventilator sistemi të instalohet brenda shasisë.

Nr. i kunjës	Përkufizimi
1	GND
2	Kontrolli i shpejtësisë së tensionit
3	Sensori
4	Kontrolli i shpejtësisë PWM

Lidhësja	CPU_FAN	SYS_FAN1/2/3
Rryma maksimale	2A	2A
Fuqia maksimale	24W	24W

kujdes

Sigurohuni që të lidhni kabllot e ventilatorit në kokat e ventilatorit për të parandaluar mbinxehjen e CPU-së dhe sistemit tuaj. Mbinxehja mund të rezultojë në dëmtimin e CPU-së ose sistemi mund të ngecë.
Këto koka ventilatori nuk janë blloqe konfigurimi me krik. Mos vendosni një kapak krik në koka.

CPU_OPT (Koka e ventilatorit të CPU-së me ftohje uji)
Koka e ventilatorit është 4-pin dhe posedon një dizajn futjeje të sigurt. Shumica e kokave të ventilatorit posedojnë një dizajn futjeje të sigurt. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni në orientimin e duhur (tela i lidhësit të zi është tela tokëzimi). Funksioni i kontrollit të shpejtësisë kërkon përdorimin e një ventilatori me dizajn kontrolli të shpejtësisë së ventilatorit.

Nr. i kunjës	Përkufizimi
1	GND
2	Kontrolli i shpejtësisë së tensionit
3	Sensori
4	Kontrolli i shpejtësisë PWM

kujdes

Sigurohuni që të lidhni kabllot e ventilatorit në kokat e ventilatorit për të parandaluar mbinxehjen e CPU-së dhe sistemit tuaj. Mbinxehja mund të rezultojë në dëmtimin e CPU-së ose sistemi mund të ngecë.
Këto koka ventilatori nuk janë blloqe konfigurimi me krik. Mos vendosni një kapak krik në koka.

D_LED1/D_LED2 (Koka e shiritave LED të adresueshëm)
Kokat mund të përdoren për të lidhur një shirit LED të adresueshëm standard 5050, me fuqi maksimale 5A (5V) dhe numër maksimal prej 1000 LED-sh.

Nr. i kunjës Përkufizimi

1 V (5V)

2 Të dhëna

3 Pa kunjë

4 GND

Lidheni shiritin tuaj LED të adresueshëm me header-in. Spina e energjisë (e shënuar me një trekëndësh në spinë) e shiritit LED duhet të lidhet me kunjën 1 të header-it të shiritit LED të adresueshëm. Lidhja e gabuar mund të çojë në dëmtimin e shiritit LED.
LED_CPU (CPU Cooler LED Strip/RGB LED Strip Header)
Header-i mund të përdoret për të lidhur një shirit LED të ftohësit të CPU-së ose një shirit standard 5050 RGB LED (12V/G/R/B), me një vlerësim maksimal të fuqisë prej 2A (12V) dhe gjatësi maksimale prej 2m.

Nr. i kunjës Përkufizimi

1 12V

2 G

3 R

4 B

Lidheni shiritin LED të ftohësit të CPU-së/shiritin RGB LED me header-in. Spina e energjisë RGB LED Strip (e shënuar me një trekëndësh në spinë) e shiritit LED duhet të lidhet me kunjën 1 (12V) të këtij header-i. Lidhja e gabuar mund të çojë në dëmtimin e shiritit LED.

Për mënyrën e ndezjes/fikjes së dritave të shiritit LED, ju lutemi vizitoni faqen e internetit "Karakteristikat unike" të faqes së internetit të GIGABYTE-s.
Para se të instaloni pajisjet, sigurohuni që të fikni pajisjet dhe kompjuterin tuaj. Shkëputni kordonin e energjisë nga priza e rrymës për të parandaluar dëmtimin e pajisjeve.
LED_C1/LED_C2 (RGB LED Strip Headers)
Header-at mund të përdoren për të lidhur një shirit standard 5050 RGB LED (12V/G/R/B), me një vlerësim maksimal të fuqisë prej 2A (12V) dhe gjatësi maksimale prej 2m.

Nr. i kunjës Përkufizimi

1 12V

2 G

3 R

4 B

Lidheni shiritin LED të ftohësit të CPU-së/shiritin RGB LED me header-in. Spina e energjisë RGB LED (e shënuar me një trekëndësh në spinë) e shiritit LED duhet Strip të lidhet me kunjën 1 (12V) të këtij header-i. Lidhja e gabuar mund të çojë në dëmtimin e shiritit LED.

Për mënyrën e ndezjes/fikjes së dritave të shiritit LED, ju lutemi vizitoni faqen e internetit "Karakteristikat unike" të faqes së internetit të GIGABYTE-s.
Para se të instaloni pajisjet, sigurohuni që të fikni pajisjet dhe kompjuterin tuaj. Shkëputni kordonin e energjisë nga priza e rrymës për të parandaluar dëmtimin e pajisjeve.
SATA3 0/1/2/3 (SATA 6Gb/s Connectors)
Lidhësit SATA përputhen me standardin SATA 6Gb/s dhe janë të pajtueshëm me standardin SATA 3Gb/s dhe SATA 1.5Gb/s. Çdo lidhës SATA mbështet një pajisje të vetme SATA. Lidhësit SATA mbështesin RAID 0, RAID 1 dhe RAID 10. Referojuni kapitullit "Konfigurimi i një grupi RAID" për udhëzime mbi konfigurimin e një grupi RAID.

Nr. i kunjës Përkufizimi

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
2A_CPU/M2B_SB (M.2 Socket 3 Connectors)
Lidhësit M.2 mbështesin M.2 SATA SSD ose M.2 PCIe SSD dhe mbështesin konfigurimin RAID. Ju lutemi vini re se një M.2 PCIe SSD nuk mund të përdoret për të krijuar një grup RAID ose me një M.2 SATA SSD ose një hard disk SATA. Referojuni kapitullit "Konfigurimi i një grupi RAID" për udhëzime mbi konfigurimin e një grupi RAID.

Ndiqni hapat e mëposhtëm për të instaluar saktë një M.2 SSD në lidhësin M.2.
Hapi 1:
Gjeni lidhësin M.2 ku do të instaloni M.2 SSD, përdorni një kaçavidë për të zhvidhosur vidën në ftohësin dhe më pas hiqni ftohësin. (Vetëm lidhësi M2A_CPU ka ftohës)
Hapi 2:
Gjeni vrimën e duhur të montimit bazuar në gjatësinë e diskut tuaj M.2 SSD. Nëse është e nevojshme, zhvendosni ndarësin në vrimën e dëshiruar të montimit. Futeni M.2 SSD në lidhësin M.2 në një kënd.
Hapi 3:
Shtypni M.2 SSD poshtë dhe më pas sigurojeni atë me vidën. Zëvendësoni ftohësin dhe sigurojeni në vrimën origjinale. Hiqni filmin mbrojtës nga fundi i ftohësit përpara se të zëvendësoni ftohësin.
F_PANEL (Front Panel Header)
Lidheni çelësin e energjisë, çelësin e rivendosjes, altoparlantin, çelësin/sensori i ndërhyrjes së shasisë dhe treguesin e statusit të sistemit në shasi me këtë header sipas caktimit të kunjit më poshtë. Vini re kunjat pozitive dhe negative përpara se të lidhni kabllot.

PLED/PWR_LED (Power LED):
Lidhet me treguesin e statusit të energjisë në panelin e përparmë të shasisë. LED-i është i ndezur kur sistemi funksionon. LED-i është i fikur kur sistemi është në gjendje gjumi S3/S4 ose është fikur (S5).
PW (Power Switch):
Lidhet me çelësin e energjisë në panelin e përparmë të shasisë. Ju mund të konfiguroni mënyrën për të fikur sistemin tuaj duke përdorur çelësin e energjisë (referojuni kapitullit "BIOS Setup", "Settings\Platform Power", për më shumë informacion).
SPEAK (Speaker):
Lidhet me altoparlantin në panelin e përparmë të shasisë. Sistemi raporton statusin e fillimit të sistemit duke lëshuar një kod bip. Një bip i shkurtër i vetëm do të dëgjohet nëse nuk zbulohet asnjë problem në fillimin e sistemit.
HD (Hard Drive Activity LED):Lidhet me LED-in e aktivitetit të hard diskut në panelin e përparmë të shasisë. LED-i është i ndezur kur hard disku po lexon ose shkruan të dhëna.
RES (Reset Switch):
Lidhet me çelësin e rivendosjes në panelin e përparmë të shasisë. Shtypni çelësin e rivendosjes për të rindezur kompjuterin nëse kompjuteri ngrihet dhe nuk arrin të kryejë një rindezje normale.
CI (Chassis Intrusion Header):
Lidhet me çelësin/sensori i ndërhyrjes së shasisë në shasi që mund të zbulojë nëse mbulesa e shasisë është hequr. Ky funksion kërkon një shasi me një çelës/sensor të ndërhyrjes së shasisë.
NC: Nuk ka lidhje.
Dizajni i panelit të përparmë mund të ndryshojë sipas shasisë. Një modul i panelit të përparmë përbëhet kryesisht nga çelësi i energjisë, çelësi i rivendosjes, LED-i i energjisë, LED-i i aktivitetit të hard diskut, altoparlanti etj. Kur lidhni modulin tuaj të panelit të përparmë të shasisë me këtë header, sigurohuni që caktimet e telave dhe caktimet e kunjit të përputhen saktë.

F_AUDIO (Front Panel Audio Header)
Header-i audio i panelit të përparmë mbështet audion me definicion të lartë (HD). Ju mund të lidhni modulin tuaj audio të panelit të përparmë të shasisë me këtë header. Sigurohuni që caktimet e telave të lidhësit të modulit të përputhen me caktimet e kunjit të header-it të pllakës amë. Lidhja e gabuar midis lidhësit të modulit dhe header-it të pllakës amë do ta bëjë pajisjen të paaftë për të punuar ose madje do ta dëmtojë atë.

Nr. i kunjës Përkufizimi Nr. i kunjës Përkufizimi

1 MIC2_L 6 Sense F_

2 GND 7 FAUDIO_JD

3 MIC2_R 8 No Pin

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Disa shasi ofrojnë një modul audio të panelit të përparmë që ka lidhës të ndarë në çdo tel në vend të një spine të vetme. Për informacion në lidhje me lidhjen e modulit audio të panelit të përparmë që ka caktim të ndryshëm të telave, ju lutemi kontaktoni prodhuesin e shasisë.

F_U32C (USB Type-C^® Header with USB 3.2 Gen 1 Support)
Header-i përputhet me specifikimin USB 3.2 Gen 1 dhe mund të ofrojë një port USB.
F_U32C

Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (USB 3.2 Gen 1 Header)
Koka përputhet me specifikimet USB 3.2 Gen 1 dhe USB 2.0 dhe mund të ofrojë dy porta USB. Për blerjen e panelit të përparmë opsional 3.5" që ofron dy porta USB 3.2 Gen 1, ju lutemi kontaktoni shitësin lokal.

Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	14	SSTX2+

F_USB1/F_USB2 (USB 2.0/1.1 Headers)
Kokat përputhen me specifikimet USB 2.0/1.1. Çdo kokë USB mund të ofrojë dy porta USB nëpërmjet një mbajtëseje USB opsionale. Për blerjen e mbajtëses USB opsionale, ju lutemi kontaktoni shitësin lokal.

Nr. i kunjës Përkufizimi Nr. i kunjës Përkufizimi

1 Fuqia (5V) 6 USB DY+

2 Fuqia (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 No Pin

5 USB DX+ 10 NC
- Mos e futni kabllon e mbajtëses IEEE 1394 (2x5-pin) në kokën USB 2.0/1.1.
- Përpara instalimit të mbajtëses USB, sigurohuni që ta fikni kompjuterin tuaj dhe ta shkëputni kordonin e rrymës nga priza për të parandaluar dëmtimin e mbajtëses USB.
TPM (Trusted Platform Module Header)
Ju mund të lidhni një TPM (Trusted Platform Module) në këtë kokë.

Nr. i kunjës Përkufizimi Nr. i kunjës Përkufizimi

1 LAD0 7 LAD3

2 VCC3 8 GND _ F

3 LAD1 9 LFRAME

4 No Pin 10 NC

5 LAD2 11 SERIRQ

6 LCLK 12 LRESET
COM (Serial Port Header)
Koka COM mund të ofrojë një port serial nëpërmjet një kablli opsional të portit COM. Për blerjen e kabllit opsional të portit COM, ju lutemi kontaktoni shitësin lokal.

Nr. i kunjës Përkufizimi Nr. i kunjës Përkufizimi

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 _3 No Pin U

CLR_CMOS (Clear CMOS Jumper)
Përdoreni këtë xhamper për të pastruar konfigurimin e BIOS-it dhe për të rivendosur vlerat CMOS në vlerat e paracaktuara të fabrikës. Për të pastruar vlerat CMOS, përdorni një objekt metalik si një kaçavidë për të prekur dy kunjat për disa sekonda.

	Hapur: Normal
	Shkurtër: Pastroni vlerat CMOS

Gjithmonë fikeni kompjuterin tuaj përpara se të pastroni vlerat CMOS.
Pas rindezjes së sistemit, shkoni te BIOS Setup për të ngarkuar parazgjedhjet e fabrikës (zgjidhni Load Optimized Defaults (Ngarko parazgjedhjet e optimizuara)) ose konfiguroni manualisht cilësimet e BIOS-it (shihni kapitullin "BIOS Setup," për konfigurimet e BIOS-it).

BAT (Bateria)
Bateria siguron energji për të ruajtur vlerat (siç janë konfigurimet e BIOS-it, data dhe informacioni i orës) në CMOS kur kompjuteri është i fikur. Ndërrojeni baterinë kur tensioni i baterisë bie në një nivel të ulët, ose vlerat CMOS mund të mos jenë të sakta ose mund të humbasin.

Ju mund të pastroni vlerat CMOS duke hequr baterinë:
1. Fikeni kompjuterin tuaj dhe shkëputeni kordonin e energjisë.
2. Hiqeni butësisht baterinë nga mbajtësja e baterisë dhe prisni një minutë. (Ose përdorni një objekt metalik si një kaçavidë për të prekur terminalet pozitive dhe negative të mbajtëses së baterisë, duke i shkurtuar ato për 5 sekonda.)
3. Vendoseni përsëri baterinë.
4. Lidheni kordonin e energjisë dhe rindizni kompjuterin tuaj.
- Gjithmonë fikeni kompjuterin tuaj dhe shkëputeni kordonin e energjisë përpara se të ndërroni baterinë.
- Ndërrojeni baterinë me një ekuivalente. Dëmtimi i pajisjeve tuaja mund të ndodhë nëse bateria zëvendësohet me një model të gabuar.
- Kontaktoni vendin e blerjes ose shitësin lokal nëse nuk jeni në gjendje të ndërroni vetë baterinë ose jeni të pasigurt për modelin e baterisë.
- Kur instaloni baterinë, vini re orientimin e anës pozitive (+) dhe anës negative (-) të baterisë (ana pozitive duhet të jetë lart).
- Bateritë e përdorura duhet të trajtohen në përputhje me rregulloret lokale mjedisore.

Konfigurimi i BIOS-it

BIOS (Sistemi Bazë i Hyrjes dhe Daljes) regjistron parametrat harduerikë të sistemit në CMOS në pllakën amë. Funksionet e tij kryesore përfshijnë kryerjen e Autotestit të Ndezjes (POST) gjatë nisjes së sistemit, ruajtjen e parametrave të sistemit dhe ngarkimin e sistemit operativ, etj. BIOS përfshin një program Konfigurimi BIOS që i lejon përdoruesit të modifikojë cilësimet bazë të konfigurimit të sistemit ose të aktivizojë veçori të caktuara të sistemit.
Kur fiket energjia, bateria në pllakën amë furnizon energjinë e nevojshme për CMOS për të mbajtur vlerat e konfigurimit në CMOS.
Për të hyrë në programin e Konfigurimit të BIOS-it, shtypni butonin <Delete> gjatë POST-it kur ndizet energjia.
Për të përmirësuar BIOS-in, përdorni ose GIGABYTE Q-Flash ose programin @BIOS.

Q-Flash i lejon përdoruesit të përmirësojë ose të rezervojë shpejt dhe lehtë BIOS-in pa hyrë në sistemin operativ.
@BIOS është një program i bazuar në Windows që kërkon dhe shkarkon versionin më të fundit të BIOS-it nga interneti dhe përditëson BIOS-in.

kujdes

Për shkak se përmirësimi i BIOS-it është potencialisht i rrezikshëm, nëse nuk hasni probleme duke përdorur versionin aktual të BIOS-it, rekomandohet që të mos e përmirësoni BIOS-in. Për të përmirësuar BIOS-in, bëjeni me kujdes. Përmirësimi i pamjaftueshëm i BIOS-it mund të rezultojë në mosfunksionim të sistemit.
Rekomandohet që të mos ndryshoni cilësimet e parazgjedhura (përveç nëse keni nevojë) për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. Ndryshimi i pamjaftueshëm i cilësimeve mund të rezultojë në dështimin e nisjes së sistemit. Nëse kjo ndodh, provoni të fshini vlerat CMOS dhe rivendosni tabelën në vlerat e parazgjedhura. (Referojuni seksionit "Ngarko Cilësimet e Optimizuara të Parazgjedhura" në këtë kapitull ose hyrjeve të kërcyesit të baterisë/fshirjes së CMOS në Kapitullin Instalimi i Harduerit se si të fshini vlerat e CMOS.)

Ekrani i Nisjes

Ekrani i mëposhtëm i logos së nisjes do të shfaqet kur kompjuteri të niset.

Ka dy mënyra të ndryshme të BIOS-it si më poshtë dhe mund të përdorni butonin <F2> për të kaluar midis dy mënyrave. Mënyra e Lehtë u lejon përdoruesve të shohin shpejt informacionin aktual të sistemit të tyre ose të bëjnë rregullime për performancë optimale. Në Mënyrën e Lehtë, mund të përdorni mausin tuaj për të lëvizur nëpër artikujt e konfigurimit. Mënyra e Avancuar ofron cilësime të detajuara të BIOS-it. Mund të shtypni tastet e shigjetave në tastierën tuaj për të lëvizur midis artikujve dhe të shtypni <Enter> për të pranuar ose hyrë në një nën-menu. Ose mund të përdorni mausin tuaj për të zgjedhur artikullin që dëshironi.

Kur sistemi nuk është i qëndrueshëm si zakonisht, zgjidhni artikullin Ngarko Cilësimet e Optimizuara të Parazgjedhura për ta vendosur sistemin tuaj në cilësimet e tij të parazgjedhura.
Menutë e Konfigurimit të BIOS-it të përshkruara në këtë kapitull janë vetëm për referencë dhe mund të ndryshojnë sipas versionit të BIOS-it.

Çelësat Funksionalë të Mënyrës së Avancuar

<><>	Lëvizni shiritin e përzgjedhjes për të zgjedhur një menu konfigurimi
<><>	Lëvizni shiritin e përzgjedhjes për të zgjedhur një artikull konfigurimi në një menu
<Enter>/Klikim i Dyfishtë	Ekzekutoni komandën ose hyni në një menu
<+>/<Page Up>	Rritni vlerën numerike ose bëni ndryshime
<->/<Page Down>	Zvogëloni vlerën numerike ose bëni ndryshime
<F1>	Shfaq përshkrimet e çelësave funksionalë
<F2>	Kaloni në Mënyrën e Lehtë
<F3>	Ruani cilësimet aktuale të BIOS-it në një profil
<F4>	Ngarkoni cilësimet e BIOS-it nga një profil i krijuar më parë
<F5>	Rivendosni cilësimet e mëparshme të BIOS-it për nën-menutë aktuale
<F6>	Shfaqni ekranin Smart Fan 5
<F7>	Ngarkoni cilësimet e parazgjedhura të Optimizuara të BIOS-it për nën-menutë aktuale
<F8>	Hyni në programin Q-Flash
<F10>	Ruani të gjitha ndryshimet dhe dilni nga programi i Konfigurimit të BIOS-it
<F11>	Kaloni në nën-menunë e të Preferuarave
<F12>	Kapni ekranin aktual si një imazh dhe ruajeni në USB-në tuaj
<Insert>	Shtoni ose hiqni një opsion të preferuar
<Ctrl>+<S>	Shfaqni informacionin mbi memorien e instaluar
<Esc>	Menuja Kryesore: Dilni nga programi i Konfigurimit të BIOS-it Nën-menutë: Dilni nga nën-menuja aktuale

Të Preferuarat (F11)

Vendosni opsionet tuaja të përdorura shpesh si të preferuarat tuaja dhe përdorni butonin <F11> për të kaluar shpejt në faqen ku ndodhen të gjitha opsionet tuaja të preferuara. Për të shtuar ose hequr një opsion të preferuar, shkoni te faqja e tij origjinale dhe shtypni <Insert> në opsion. Opsioni shënohet me një shenjë ylli nëse vendoset si "i preferuar".

Rregullues

kujdes Nëse sistemi do të funksionojë në mënyrë të qëndrueshme me cilësimet e orës/mbivoltazhit që keni bërë varet nga konfigurimet e përgjithshme të sistemit tuaj. Kryerja e gabuar e orës/mbivoltazhit mund të rezultojë në dëmtimin e CPU-së, chipset-it ose memories dhe të zvogëlojë jetën e dobishme të këtyre komponentëve. Kjo faqe është vetëm për përdoruesit e avancuar dhe ne ju rekomandojmë të mos ndryshoni cilësimet e parazgjedhura për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. (Ndryshimi i papërshtatshëm i cilësimeve mund të rezultojë në dështimin e sistemit për t'u nisur. Nëse kjo ndodh, pastroni vlerat CMOS dhe rivendosni tabelën në vlerat e parazgjedhura.)

CPU Clock Control (Kontrolli i orës së CPU-së)
Ju lejon të vendosni manualisht orën bazë të CPU-së në shtesa prej 1 MHz. (Parazgjedhur: Auto)

Rekomandohet shumë që frekuenca e CPU-së të vendoset në përputhje me specifikimet e CPU-së.
Spread Spectrum Control (Kontrolli i spektrit të përhapur)
Aktivizon ose çaktivizon Spread Spectrum CPU/PCIe. (Parazgjedhur: Auto)
CPU Ratio Mode ^(Shënim)
Ju lejon të vendosni raportin thelbësor për të gjitha bërthamat e CPU-së ose bërthamat individuale. (Parazgjedhur: Të gjitha bërthamat)
CCD0 CCX0/1 Ratio ^(Shënim)
Ju lejon të vendosni manualisht raportin thelbësor për bërthamat CPU CCX0, 1. Kjo artikull mund të konfigurohet vetëm kur CPU Ratio Mode (Modaliteti i raportit të CPU-së) është vendosur në Per CCX (Për CCX). (Parazgjedhur: Auto)
CPU Clock Ratio (Raporti i orës së CPU-së)
Ju lejon të ndryshoni raportin e orës për CPU-në e instaluar. Gama e rregullueshme varet nga CPU-ja që po instalohet.
GFX Clock Frequency ^(Shënim)
Ju lejon të ndryshoni frekuencën për GPU-në. Pasi të ndryshoni cilësimet e GFX Clock Frequency (Frekuenca e orës GFX), sigurohuni që të rregulloni cilësimet e GFX Core Voltage (Tensioni thelbësor i GFX). (Parazgjedhur: Auto)
SHËNIM: Gama e rregullueshme varet nga CPU-ja që po instalohet. Auto (Automatik) lejon që BIOS-i të konfigurojë automatikisht këtë cilësim.
GFX Core Voltage ^(Shënim)
Ju lejon të ndryshoni tensionin për GPU-në. (Parazgjedhur: Auto)
SHËNIM: Gama e rregullueshme varet nga CPU-ja që po instalohet. Auto (Automatik) lejon që BIOS-i të konfigurojë automatikisht këtë cilësim.

Advanced CPU Settings (Cilësimet e avancuara të CPU-së)
& Core Performance Boost ^(Shënim)
Ju lejon të përcaktoni nëse do të aktivizoni teknologjinë Core Performance Boost (CPB), një teknologji për rritjen e performancës së CPU-së. (Parazgjedhur: Auto)
(Shënim) Kjo artikull është i pranishëm vetëm kur instaloni një CPU që e mbështet këtë veçori.
SVM Mode (Modaliteti SVM)
Virtualizimi i përmirësuar nga Teknologjia e Virtualizimit do të lejojë një platformë të ekzekutojë sisteme operative dhe aplikacione të shumta në ndarje të pavarura. Me virtualizimin, një sistem kompjuterik mund të funksionojë si sisteme të shumta virtuale. (Parazgjedhur: E çaktivizuar)
AMD Cool&Quiet function (Funksioni AMD Cool&Quiet)

Enabled (Aktivizuar)	Lejon që drejtuesi AMD Cool'n'Quiet të rregullojë në mënyrë dinamike orën e CPU-së dhe VID-in për të reduktuar prodhimin e nxehtësisë nga kompjuteri juaj dhe konsumin e energjisë. (Parazgjedhur)
Disabled (Çaktivizuar)	Çaktivizon këtë funksion.

PPC Adjustment ^{(Shënim 1)}
Ju lejon të rregulloni PState-in e CPU-së. (Parazgjedhur: PState 0)
Global C-state Control ^{(Shënim 1)}
Ju lejon të përcaktoni nëse do të lejoni CPU-në të hyjë në gjendje C. Kur aktivizohet, frekuenca thelbësore e CPU-së do të reduktohet gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. (Parazgjedhur: Auto)
Power Supply Idle Control ^{(Shënim 1)}
Aktivizon ose çaktivizon Package C6 State (Gjendjen e paketës C6).

Typical Current Idle (Aktuale tipike në gjendje boshe)	Çaktivizon këtë funksion.
Low Current Idle (Aktuale e ulët në gjendje boshe)	Aktivizon këtë funksion.
Auto (Automatik)	Lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur)

CCD Control ^{(Shënim 1)}
Vendos numrin e CCD-ve që do të përdoren. (Parazgjedhur: Auto)
Downcore Control (Kontrolli Downcore)
Ju lejon të zgjidhni numrin e bërthamave të CPU-së për t'u aktivizuar (numri i bërthamave të CPU-së mund të ndryshojë sipas CPU-së). (Parazgjedhur: Auto)
SMT Mode (Modaliteti SMT)
Ju lejon të aktivizoni ose çaktivizoni teknologjinë e CPU Simultaneous Multi-Threading (Njëkohësishme me shumë file). (Parazgjedhur: Auto)
CPPC (Shënim 1)
Aktivizon ose çaktivizon funksionin CPPC. (Parazgjedhur: Auto)
CPPC Preferred Cores ^{(Shënim 1)}
Aktivizon ose çaktivizon funksionin CPPC Preferred Cores (Bërthamat e preferuara CPPC). (Parazgjedhur: Auto)
Extreme Memory Profile (X.M.P.) ^{(Shënim 2)}
Lejon që BIOS-i të lexojë të dhënat SPD në modulin(et) e memories XMP për të përmirësuar performancën e memories kur aktivizohet.

Disabled (Çaktivizuar)	Çaktivizon këtë funksion. (Parazgjedhur)
Profile1	Përdor cilësimet e Profilit 1.
Profile2 ^{(Shënim 2)}	Përdor cilësimet e Profilit 2.

XMP High Frequency Support ^{(Shënim 2)}
Ju lejon të zgjidhni nivelin e përputhshmërisë për memorien me frekuencë të lartë. Kjo artikull mund të konfigurohet vetëm kur Extreme Memory Profile (X.M.P.) (Profili ekstrem i memories (X.M.P.)) është vendosur në Profile1 (Profili 1) ose Profile2 (Profili 2). (Parazgjedhur: Auto)
System Memory Multiplier (Shumëzuesi i memories së sistemit)
Ju lejon të vendosni shumëzuesin e memories së sistemit. Auto (Automatik) vendos shumëzuesin e memories sipas të dhënave SPD të memories. (Parazgjedhur: Auto)

(Shënim 1) Kjo artikull është i pranishëm vetëm kur instaloni një CPU që e mbështet këtë veçori.
(Shënim 2) Kjo artikull është i pranishëm vetëm kur instaloni një CPU dhe një modul memorie që e mbështesin këtë veçori.

Advanced Memory Settings ƒ (Cilësimet e avancuara të memories)
Memory Subtimings (Nënkohët e memories)
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
Drive Strength, Data Bus Configuration (Kontrolli standard i kohës, Kontrolli i avancuar i kohës, Koha e konfigurimit të autobusit CAD, Autoriteti i autobusit CAD)
Këto seksione ofrojnë cilësimet e kohës së memories. Shënim: Sistemi juaj mund të bëhet i paqëndrueshëm ose të mos niset pasi të keni bërë ndryshime në kohët e memories. Nëse kjo ndodh, ju lutemi rivendosni tabelën në vlerat e parazgjedhura duke ngarkuar parazgjedhjet e optimizuara ose duke pastruar vlerat CMOS.
ƒ SPD Info (Informacioni SPD)
Shfaq informacionin mbi memorien e instaluar.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Këto artikuj ju lejojnë të rregulloni tensionet e CPU Vcore dhe memories.

ƒ CPU/VRM Settings (Cilësimet e CPU/VRM)
Ky nënmenu ju lejon të konfiguroni nivelin e Kalibrimit të Linjës së Ngarkesës, nivelin e mbrojtjes nga mbivoltazhi, nivelin e mbrojtjes nga mbirryma dhe fazat PWM.

Cilësimet

Platform Power

AC BACK
Përcakton gjendjen e sistemit pas kthimit të energjisë nga një humbje e energjisë AC.

Memory	Sistemi kthehet në gjendjen e tij të fundit të njohur zgjuar pas kthimit të energjisë AC.
Always On	Sistemi ndizet pas kthimit të energjisë AC.
Always Off	Sistemi qëndron i fikur pas kthimit të energjisë AC. (Parazgjedhur)

ErP
Përcakton nëse sistemi duhet të konsumojë më pak energji në gjendjen S5 (fikje). (Parazgjedhur: Çaktivizuar) Shënim: Kur kjo artikull është vendosur në Aktivizuar, funksioni Rifillimi nga Alarmi bëhet i padisponueshëm.
Soft-Off by PWR-BTTN
Konfiguron mënyrën se si të fiket kompjuteri në modalitetin MS-DOS duke përdorur butonin e energjisë.

Instant-Off	Shtypni butonin e energjisë dhe më pas sistemi do të fiket menjëherë. (Parazgjedhur)
Delay 4 Sec.	Shtypni dhe mbani shtypur butonin e energjisë për 4 sekonda për të fikur sistemin. Nëse butoni i energjisë shtypet për më pak se 4 sekonda, sistemi do të hyjë në modalitetin e pezullimit.

Power Loading
Aktivizon ose çaktivizon ngarkesën fiktive. Kur furnizimi me energji është në ngarkesë të ulët, një vetë-mbrojtje do të aktivizohet duke e bërë atë të fiket ose të dështojë. Nëse kjo ndodh, ju lutemi vendoseni në Enabled (Aktivizuar). Auto (Automatike) lejon që BIOS të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Automatike)

Resume by Alarm
Përcakton nëse do të ndizet sistemi në një kohë të dëshiruar. (Parazgjedhur: Çaktivizuar)
Nëse aktivizohet, vendosni datën dhe orën si më poshtë:
Dita e zgjimit: Ndizeni sistemin në një kohë specifike çdo ditë ose në një ditë specifike në muaj.
Ora/minuta/sekonda e zgjimit: Vendosni kohën në të cilën sistemi do të ndizet automatikisht.
Shënim: Kur përdorni këtë funksion, shmangni fikjen e papërshtatshme nga sistemi operativ ose heqjen e energjisë AC, ose cilësimet mund të mos jenë efektive.
Wake on LAN
Aktivizon ose çaktivizon funksionin zgjo në LAN. (Parazgjedhur: Aktivizuar)
High Precision Event Timer
Aktivizon ose çaktivizon Kohëmatësin e Ngjarjeve me Saktësi të Lartë (HPET) në sistemin operativ. (Parazgjedhur: Aktivizuar)
CEC 2019 Ready
Ju lejon të zgjidhni nëse do të lejoni që sistemi të rregullojë konsumin e energjisë kur është në gjendje fikje, boshe ose gatishmërie në mënyrë që të përputhet me Standardet CEC (Komisioni i Energjisë i Kalifornisë) 2019. (Parazgjedhur: Çaktivizuar)

IO Ports

Initial Display Output
Specifikon iniciimin e parë të ekranit të monitorit nga karta grafike PCI Express e instaluar ose grafika e integruar.

IGD Video^(Shënim)	Vendos grafikën e integruar si ekrani i parë.
PCIe 1 Slot	Vendos kartën grafike në slotin PCIEX16 si ekrani i parë. (Parazgjedhur)
PCIe 2 Slot	Vendos kartën grafike në slotin PCIEX2 si ekrani i parë.

Integrated Graphics ^(Shënim)
Aktivizon ose çaktivizon funksionin e grafikës së integruar.

Auto	BIOS do të aktivizojë ose çaktivizojë automatikisht grafikën e integruar në varësi të kartës grafike që po instalohet. (Parazgjedhur)
Forces	Aktivizon grafikën e integruar.
Disabled	Çaktivizon grafikën e integruar.

UMA Mode ^(Shënim)
Specifikoni modalitetin UMA.

Auto	Lejon që BIOS të konfigurojë automatikisht këtë cilësim. (Parazgjedhur)
UMA Specified	Vendos Madhësinë e Bufferit të Kornizës UMA.
UMA Auto	Vendos rezolucionin e ekranit.
UMA Game Optimized	Rregullon madhësinë e bufferit të kornizës bazuar në madhësinë totale të memories së sistemit.

Kjo artikull mund të konfigurohet vetëm kur Grafika e Integruar është vendosur në Forca.
Madhësia e tamponit të kornizës UMA (Shënim)
Madhësia e tamponit të kornizës është sasia totale e memories së sistemit e ndarë vetëm për kontrolluesin e integruar të grafikës. MS-DOS, për shembull, do të përdorë vetëm këtë memorie për ekran. Opsionet janë: Auto (parazgjedhur), 64M~2G. Kjo artikull mund të konfigurohet vetëm kur Modaliteti UMA është vendosur në UMA e Specifikuar.
Rezolucioni i ekranit ^(Shënim)
Ju lejon të vendosni rezolucionin e ekranit. Opsionet janë: Auto (parazgjedhur), 1920x1080 dhe më poshtë, 2560x1600, 3840x2160.
Kjo artikull mund të konfigurohet vetëm kur Modaliteti UMA është vendosur në UMA Auto.
Kontrolluesi i audios HD
Aktivizon ose çaktivizon funksionin e integruar të audios. (Parazgjedhur: Aktivizuar)
Nëse dëshironi të instaloni një kartë audio shtesë të palës së tretë në vend që të përdorni audion e integruar, vendoseni këtë artikull në Çaktivizuar.
Bifurkimi PCIEX16
Ju lejon të përcaktoni se si ndahet gjerësia e brezit të slotit PCIEX16. Opsionet: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Shënim). (Parazgjedhur: Auto)
Dekodimi mbi 4G
Aktivizon ose çaktivizon pajisjet e afta 64-bitëshe që të dekodohen në hapësirën e adresave mbi 4 GB (vetëm nëse sistemi juaj mbështet dekodimin PCI 64-bitësh). Vendoseni në Aktivizuar nëse janë instaluar më shumë se një kartë grafike e avancuar dhe drejtuesit e tyre nuk mund të lançohen kur hyni në sistemin operativ (për shkak të hapësirës së kufizuar të adresës së memories prej 4 GB). (Parazgjedhur: Çaktivizuar)
Mbështetja e BAR-it për ri-madhësi
Aktivizon ose çaktivizon mbështetjen për BAR të ndryshueshëm. (Parazgjedhur: Çaktivizuar)
Kontrolluesi LAN i integruar
Aktivizon ose çaktivizon funksionin LAN të integruar. (Parazgjedhur: Aktivizuar)
Nëse dëshironi të instaloni një kartë rrjeti shtesë të palës së tretë në vend që të përdorni LAN-in e integruar, vendoseni këtë artikull në Çaktivizuar.
(Shënim) Kjo artikull është i pranishëm vetëm kur instaloni një CPU që e mbështet këtë veçori.

Konfigurimi Super IO
Porta seriale
Aktivizon ose çaktivizon portën seriale të integruar. (Parazgjedhur: Aktivizuar)
Konfigurimi USB & Mbështetja USB e trashëguar
Lejon që tastiera/mausi USB të përdoren në MS-DOS. (Parazgjedhur: Aktivizuar)
Dorëzimi XHCI
Përcakton nëse do të aktivizohet veçoria e dorëzimit XHCI për një sistem operativ pa mbështetje për dorëzimin XHCI. (Parazgjedhur: Aktivizuar)
Mbështetja e drejtuesit të ruajtjes masive USB
Aktivizon ose çaktivizon mbështetjen për pajisjet e ruajtjes USB. (Parazgjedhur: Aktivizuar)
Emulimi i portit 60/64
Aktivizon ose çaktivizon emulimin e porteve I/O 64h dhe 60h. Kjo duhet të aktivizohet për mbështetje të plotë të trashëguar për tastierat/minjtë USB në MS-DOS ose në sistemin operativ që nuk mbështet natyrshëm pajisjet USB. (Parazgjedhur: Çaktivizuar)
Pajisjet e ruajtjes masive
Shfaq një listë të pajisjeve të ruajtjes masive USB të lidhura. Kjo artikull shfaqet vetëm kur është instaluar një pajisje ruajtëse USB.
Konfigurimi NVMe
Shfaq informacione mbi M.2 NVME PCIe SSD tuaj nëse është instaluar.

Konfigurimi SATA

Modaliteti SATA
Aktivizon ose çaktivizon RAID për kontrolluesit SATA të integruar në Chipset ose konfiguron kontrolluesit SATA në modalitetin AHCI.

RAID	Aktivizon RAID për kontrolluesin SATA.
AHCI	Konfiguron kontrolluesit SATA në modalitetin AHCI. Ndërfaqja e Kontrolluesit të Avancuar të Hostit (AHCI) është një specifikim i ndërfaqes që lejon drejtuesin e ruajtjes të aktivizojë veçori të avancuara Serial ATA siç janë radhitja e komandave vendase dhe shtojca e nxehtë. (Parazgjedhur)

Modaliteti NVMe RAID
Ju lejon të përcaktoni nëse do të përdorni M.2 NVMe PCIe SSD-të tuaj për të konfiguruar RAID. (Parazgjedhur: Çaktivizuar)
Aktivizimi i portit SATA të Chipset-it
Aktivizon ose çaktivizon kontrolluesit SATA të integruar. (Parazgjedhur: Aktivizuar)
Porti SATA 0/1/2/3 i Chipset-it
Shfaq informacionin e pajisjes(ve) SATA të lidhura.

Konfigurimi i pirgut të rrjetit
Pirgu i rrjetit
Çaktivizon ose aktivizon bootimin nga rrjeti për të instaluar një OS formati GPT, siç është instalimi i OS nga serveri i Shërbimeve të Vendosjes së Windows. (Parazgjedhur: Çaktivizuar)
Mbështetja IPv4 PXE
Aktivizon ose çaktivizon Mbështetjen IPv4 PXE. Kjo artikull mund të konfigurohet vetëm kur Pirgu i rrjetit është aktivizuar.
Mbështetja IPv4 HTTP
Aktivizon ose çaktivizon mbështetjen për bootimin HTTP për IPv4. Kjo artikull mund të konfigurohet vetëm kur Pirgu i rrjetit është aktivizuar.
Mbështetja IPv6 PXE
Aktivizon ose çaktivizon Mbështetjen IPv6 PXE. Kjo artikull mund të konfigurohet vetëm kur Pirgu i rrjetit është aktivizuar.
Mbështetja IPv6 HTTP
Aktivizon ose çaktivizon mbështetjen për bootimin HTTP për IPv6. Kjo artikull mund të konfigurohet vetëm kur Pirgu i rrjetit është aktivizuar.
Koha e pritjes së bootimit PXE
Ju lejon të konfiguroni se sa kohë të prisni përpara se të mund të shtypni <Esc> për të ndërprerë bootimin PXE. Kjo artikull mund të konfigurohet vetëm kur Pirgu i rrjetit është aktivizuar. (Parazgjedhur: 0)
Numërimi i zbulimit të medias
Ju lejon të vendosni numrin e herëve për të kontrolluar praninë e medias. Kjo artikull mund të konfigurohet vetëm kur Pirgu i rrjetit është aktivizuar. (Parazgjedhur: 1)
Kontrolluesi i familjes Realtek PCIe
Ky nën-menu ofron informacione mbi konfigurimin LAN dhe opsionet e konfigurimit të lidhura.

Të ndryshme

LED-et në gjendje të ndezur të sistemit
Ju lejon të aktivizoni ose çaktivizoni ndriçimin LED të pllakës amë kur sistemi është i ndezur.

E fikur	Çaktivizon modalitetin e ndriçimit të zgjedhur kur sistemi është i ndezur.
E ndezur	Aktivizon modalitetin e ndriçimit të zgjedhur kur sistemi është i ndezur. (Parazgjedhur)

LED-et në gjendje gjumi, hibernimi dhe gjendje e fikur e butë
Ju lejon të vendosni modalitetin e ndriçimit të LED-eve të pllakës amë në gjendje sistemi S3/S4/S5. Kjo artikull mund të konfigurohet kur LED-et në gjendje të ndezur të sistemit është vendosur në E ndezur.

E fikur	Çaktivizon modalitetin e ndriçimit të zgjedhur kur sistemi hyn në gjendje S3/S4/S5. (Parazgjedhur)
E ndezur	Aktivizon modalitetin e ndriçimit të zgjedhur kur sistemi hyn në gjendje S3/S4/S5.

Konfigurimi i slotit PCIe
Ju lejon të vendosni modalitetin e funksionimit të sloteve PCI Express në Gen 1, Gen 2, Gen 3 ose Gen 4 ^(Shënim). Modaliteti aktual i funksionimit i nënshtrohet specifikimit të harduerit të secilit slot. Auto lejon që BIOS të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)

Modaliteti PCIe ASPM
Ju lejon të konfiguroni modalitetin ASPM për pajisjen e lidhur me autobusin CPU PCI Express. (Parazgjedhur: Çaktivizuar)

Përmirësimi 3DMark01
Ju lejon të përcaktoni nëse do të përmirësoni disa performanca të trashëguara të pikëreferimit. (Parazgjedhur: Çaktivizuar)
IOMMU

IOMMU
Aktivizon ose çaktivizon mbështetjen AMD IOMMU. (Parazgjedhur: Auto)

AMD CPU fTPM
Aktivizon ose çaktivizon funksionin TPM 2.0 të integruar në AMD CPU. (Parazgjedhur: Çaktivizuar)

Llogaritja e Besueshme
Aktivizon ose çaktivizon Modulin e Platformës së Besuar (TPM).
AMD CBS
Ky nën-menu ofron opsione konfigurimi të lidhura me AMD CBS.

Shëndeti i PC-së

Rivendos statusin e hapur të kasës

Çaktivizuar	Mban ose fshin regjistrimin e statusit të mëparshëm të ndërhyrjes në shasi. (Parazgjedhur)
Aktivizuar	Fshin regjistrimin e statusit të mëparshëm të ndërhyrjes në shasi dhe fusha e hapur e kasës do të shfaqë "Jo" në bootimin e ardhshëm.

(Shënim) Ky element është i pranishëm vetëm kur instaloni një CPU që e mbështet këtë veçori.
Case Open
Shfaq gjendjen e zbulimit të pajisjes së zbulimit të ndërhyrjeve në shasinë e lidhur me kokën CI të pllakës amë. Nëse mbulesa e shasisë së sistemit hiqet, kjo fushë do të shfaqë "Yes" (Po), përndryshe do të shfaqë "No" (Jo). Për të pastruar regjistrin e gjendjes së ndërhyrjes në shasi, vendoseni Reset Case Open Status në Enabled (Aktivizuar), ruani cilësimet në CMOS dhe më pas ristartoni sistemin tuaj.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
Shfaq tensionet aktuale të sistemit.

Smart Fan 5
Monitor

Monitor
Ju lejon të zgjidhni një objektiv për të monitoruar dhe për të bërë rregullime të mëtejshme. (Parazgjedhur: CPU FAN)

Fan Speed Control
Ju lejon të përcaktoni nëse do të aktivizoni funksionin e kontrollit të shpejtësisë së ventilatorit dhe të rregulloni shpejtësinë e ventilatorit.

Normal	Lejon që ventilatori të funksionojë me shpejtësi të ndryshme në varësi të temperaturës. Ju mund të rregulloni shpejtësinë e ventilatorit me System Information Viewer bazuar në kërkesat e sistemit tuaj. (Parazgjedhur)
Silent	Lejon që ventilatori të funksionojë me shpejtësi të ngadaltë.
Manual	Ju lejon të kontrolloni shpejtësinë e ventilatorit në grafikun e kurbës.
Full Speed	Lejon që ventilatori të funksionojë me shpejtësi të plotë.

Fan Control Use Temperature Input
Ju lejon të zgjidhni temperaturën e referencës për kontrollin e shpejtësisë së ventilatorit.
Temperature Interval
Ju lejon të zgjidhni intervalin e temperaturës për ndryshimin e shpejtësisë së ventilatorit.
Fan Control Mode

Auto	Lejon që BIOS të zbulojë automatikisht llojin e ventilatorit të instaluar dhe vendos modalitetin optimal të kontrollit. (Parazgjedhur)
Voltage	Modaliteti i tensionit rekomandohet për një ventilator me 3 kunja.
PWM	Modaliteti PWM rekomandohet për një ventilator me 4 kunja.

Fan Stop
Aktivizon ose çaktivizon funksionin e ndalimit të ventilatorit. Ju mund të vendosni kufirin e temperaturës duke përdorur kurbën e temperaturës. Ventilatori ndalon së funksionuari kur temperatura është më e ulët se kufiri. (Parazgjedhur: Çaktivizuar)
Temperature
Shfaq temperaturën aktuale të zonës së zgjedhur të synuar.
Fan Speed
Shfaq shpejtësitë aktuale të ventilatorit.
Flow Rate
Shfaq shpejtësinë e rrjedhës së sistemit tuaj të ftohjes me ujë.
Temperature Warning Control
Vendos pragun e paralajmërimit për temperaturën. Kur temperatura e kalon pragun, BIOS do të lëshojë zë paralajmërues. Opsionet janë: Disabled (Çaktivizuar) (parazgjedhur), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning
Lejon që sistemi të lëshojë zë paralajmërues nëse ventilatori nuk është i lidhur ose dështon. Kontrolloni gjendjen e ventilatorit ose lidhjen e ventilatorit kur ndodh kjo. (Parazgjedhur: Çaktivizuar)

Informacioni i Sistemit

Ky seksion ofron informacione mbi modelin e pllakës amë dhe versionin e BIOS-it. Gjithashtu, mund të zgjidhni gjuhën e parazgjedhur që përdor BIOS-i dhe të caktoni manualisht orën e sistemit.
Gjuha e Sistemit
Zgjedh gjuhën e parazgjedhur që përdor BIOS-i.
Data e Sistemit
Cakton datën e sistemit. Formati i datës është java (vetëm për lexim), muaji, data dhe viti. Përdorni <Enter> për të kaluar midis fushave Muaj, Datë dhe Vit dhe përdorni tastin <Page Up> ose <Page Down> për të caktuar vlerën e dëshiruar.
Ora e Sistemit
Cakton orën e sistemit. Formati i orës është ora, minuta dhe sekonda. Për shembull, ora 1 pasdite është 13:00:00. Përdorni <Enter> për të kaluar midis fushave Orë, Minutë dhe Sekondë dhe përdorni tastin <Page Up> ose <Page Down> për të caktuar vlerën e dëshiruar.
Niveli i Qasjes
Shfaq nivelin aktual të qasjes në varësi të llojit të mbrojtjes me fjalëkalim që përdoret. (Nëse nuk është caktuar asnjë fjalëkalim, parazgjedhja do të shfaqet si Administrator.) Niveli i Administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it; niveli i Përdoruesit ju lejon vetëm të bëni ndryshime në cilësime të caktuara të BIOS-it, por jo në të gjitha.

Futni Informacionin e Pajisjeve
Shfaq informacione mbi pajisjet tuaja SATA, PCI Express dhe M.2 nëse janë instaluar.
Q-Flash
Ju lejon të aksesoni shërbimin Q-Flash për të përditësuar BIOS-in ose për të rezervuar konfigurimin aktual të BIOS-it.

Boot

Boot
Prioritetet e Opsionit të Boot
Specifikon rendin e përgjithshëm të boot nga pajisjet e disponueshme. Pajisjet e ruajtjes së lëvizshme që mbështesin formatin GPT do të kenë parashtesën "UEFI:" në listën e pajisjeve boot. Për të startuar nga një sistem operativ që mbështet ndarjen GPT, zgjidhni pajisjen me parashtesën "UEFI:".
Ose, nëse dëshironi të instaloni një sistem operativ që mbështet ndarjen GPT si p.sh. Windows 10 64-bit, zgjidhni diskun optik që përmban diskun e instalimit Windows 10 64-bit dhe ka parashtesën "UEFI:".
Gjendja Bootup NumLock
Aktivizon ose çaktivizon funksionin Numlock në tastierën numerike të tastierës pas POST-it. (Parazgjedhur: Aktiv)
Opsioni i Sigurisë
Specifikon nëse kërkohet një fjalëkalim sa herë që sistemi starton, ose vetëm kur hyni në BIOS Setup. Pasi të keni konfiguruar këtë artikull, caktoni fjalëkalimin(et) nën artikullin Fjalëkalimi i Administratorit/Fjalëkalimi i Përdoruesit.

Setup	Një fjalëkalim kërkohet vetëm për të hyrë në programin BIOS Setup.
Sistemi	Kërkohet një fjalëkalim për të startuar sistemin dhe për të hyrë në programin BIOS Setup. (Parazgjedhur)

Shfaqja e LOGOS me Ekran të Plotë
Ju lejon të përcaktoni nëse do të shfaqet Logoja GIGABYTE gjatë fillimit të sistemit. Çaktivizuar anashkalon Logoja GIGABYTE kur sistemi fillon. (Parazgjedhur: Aktivizuar)
Boot i Shpejtë
Aktivizon ose çaktivizon Boot-in e Shpejtë për të shkurtuar procesin e boot të OS-it. Ultra i Shpejtë ofron shpejtësinë më të shpejtë të boot. (Parazgjedhur: Çaktivizuar)
Mbështetja SATA

Vetëm Pajisjet SATA të Boot-it të Fundit	Përveç diskut të boot të mëparshëm, të gjitha pajisjet SATA janë të çaktivizuara përpara se të përfundojë procesi i boot të OS-it. (Parazgjedhur)
Të gjitha Pajisjet SATA	Të gjitha pajisjet SATA janë funksionale në sistemin operativ dhe gjatë POST-it.

Ky artikull mund të konfigurohet vetëm kur Boot i Shpejtë është vendosur në Aktivizuar ose Ultra i Shpejtë.
Mbështetja NVMe
Ju lejon të aktivizoni ose çaktivizoni pajisjen(et) NVMe. (Parazgjedhur: Aktivizuar)
Ky artikull mund të konfigurohet vetëm kur Boot i Shpejtë është vendosur në Aktivizuar ose Ultra i Shpejtë.
Mbështetja VGA
Ju lejon të zgjidhni se cilin lloj sistemi operativ të startoni.

Auto	Aktivizon vetëm ROM-in e opsionit trashëgimi.
Drejtuesi EFI	Aktivizon ROM-in e opsionit EFI. (Parazgjedhur)

Ky artikull mund të konfigurohet vetëm kur Boot i Shpejtë është vendosur në Aktivizuar ose Ultra i Shpejtë.
Mbështetja USB

Çaktivizuar	Të gjitha pajisjet USB janë të çaktivizuara përpara se të përfundojë procesi i boot të OS-it.
Inicimi i Plotë	Të gjitha pajisjet USB janë funksionale në sistemin operativ dhe gjatë POST-it. (Parazgjedhur)
Inicimi i Pjesshëm	Një pjesë e pajisjeve USB janë të çaktivizuara përpara se të përfundojë procesi i boot të OS-it.

Ky artikull mund të konfigurohet vetëm kur Boot i Shpejtë është vendosur në Aktivizuar. Ky funksion është i çaktivizuar kur Boot i Shpejtë është vendosur në Ultra i Shpejtë.
Mbështetja e Drejtuesit NetWork Stack

Çaktivizuar	Çaktivizon boot nga rrjeti. (Parazgjedhur)
Aktivizuar	Aktivizon boot nga rrjeti.

Ky artikull mund të konfigurohet vetëm kur Boot i Shpejtë është vendosur në Aktivizuar ose Ultra i Shpejtë.
Mbështetja CSM
Aktivizon ose çaktivizon UEFI CSM (Moduli i Mbështetjes së Përputhshmërisë) për të mbështetur një proces boot të PC-së trashëgimi.

Çaktivizuar	Çaktivizon UEFI CSM dhe mbështet vetëm procesin e boot UEFI BIOS.
Aktivizuar	Aktivizon UEFI CSM. (Parazgjedhur)

LAN PXE Boot Option ROM
Ju lejon të zgjidhni nëse do të aktivizoni ROM-in e opsionit trashëgimi për kontrolluesin LAN. (Parazgjedhur: Çaktivizuar) Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në Aktivizuar.
Kontrolli i Opsionit të Boot të Ruajtjes
Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose ROM-in e opsionit trashëgimi për kontrolluesin e pajisjes së ruajtjes.

Çaktivizuar	Çaktivizon ROM-in e opsionit.
Vetëm UEFI	Aktivizon vetëm ROM-in e opsionit UEFI. (Parazgjedhur)
Vetëm Trashëgimi	Aktivizon vetëm ROM-in e opsionit trashëgimi.

Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në Aktivizuar.
Prioriteti i ROM-it të Pajisjes së Tjetër PCI
Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose ROM-in e opsionit Legacy për kontrolluesin e pajisjes PCI përveç kontrolluesve LAN, pajisje ruajtjeje dhe grafikë.

Çaktivizuar	Çaktivizon ROM-in e opsionit.
Vetëm UEFI	Aktivizon vetëm ROM-in e opsionit UEFI. (Parazgjedhur)
Vetëm Trashëgimi	Aktivizon vetëm ROM-in e opsionit trashëgimi.

Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në Aktivizuar.
Fjalëkalimi i Administratorit
Ju lejon të konfiguroni një fjalëkalim administratori. Shtypni <Enter> në këtë artikull, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Ju duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) gjatë fillimit të sistemit dhe kur hyni në BIOS Setup. Ndryshe nga fjalëkalimi i përdoruesit, fjalëkalimi i administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it.
Fjalëkalimi i Përdoruesit
Ju lejon të konfiguroni një fjalëkalim përdoruesi. Shtypni <Enter> në këtë artikull, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Ju duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) gjatë fillimit të sistemit dhe kur hyni në BIOS Setup. Megjithatë, fjalëkalimi i përdoruesit ju lejon vetëm të bëni ndryshime në cilësime të caktuara të BIOS-it, por jo në të gjitha.
Për të anuluar fjalëkalimin, shtypni <Enter> në artikullin e fjalëkalimit dhe kur të kërkohet fjalëkalimi, futeni së pari atë të saktë. Kur të kërkohet një fjalëkalim i ri, shtypni <Enter> pa futur asnjë fjalëkalim. Shtypni përsëri <Enter> kur të kërkohet të konfirmoni.
SHËNIM: Përpara se të vendosni Fjalëkalimin e Përdoruesit, sigurohuni që të vendosni së pari Fjalëkalimin e Administratorit.

Boot i Sigurt
Ju lejon të aktivizoni ose çaktivizoni Boot-in e Sigurt dhe të konfiguroni cilësimet e lidhura. Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në Çaktivizuar.
Mënyra e Preferuar e Operimit
Ju lejon të zgjidhni nëse do të hyni në modalitetin e Lehtë ose në modalitetin e Avancuar pasi të keni hyrë në BIOS Setup. Auto hyn në modalitetin BIOS ku ishte herën e fundit. (Parazgjedhur: Auto)

Ruaj & Dil

Save & Exit Setup
Shtypni <Enter> në këtë artikull dhe zgjidhni Yes (Po). Kjo i ruan ndryshimet në CMOS dhe del nga programi i Konfigurimit të BIOS-it. Zgjidhni No (Jo) ose shtypni <Esc> për t'u kthyer në Menunë Kryesore të Konfigurimit të BIOS-it.
Exit Without Saving
Shtypni <Enter> në këtë artikull dhe zgjidhni Yes (Po). Kjo del nga Konfigurimi i BIOS-it pa ruajtur ndryshimet e bëra në Konfigurimin e BIOS-it në CMOS. Zgjidhni No (Jo) ose shtypni <Esc> për t'u kthyer në Menunë Kryesore të Konfigurimit të BIOS-it.
Load Optimized Defaults
Shtypni <Enter> në këtë artikull dhe zgjidhni Yes (Po) për të ngarkuar cilësimet e parazgjedhura optimale të BIOS-it. Cilësimet e parazgjedhura të BIOS-it e ndihmojnë sistemin të funksionojë në gjendje optimale. Gjithmonë ngarkoni parazgjedhjet e Optimizuara pas përditësimit të BIOS-it ose pas pastrimit të vlerave të CMOS.
Boot Override
Ju lejon të zgjidhni një pajisje për t'u nisur menjëherë. Shtypni <Enter> në pajisjen që zgjidhni dhe zgjidhni Yes (Po) për të konfirmuar. Sistemi juaj do të rindizet automatikisht dhe do të niset nga ajo pajisje.
Save Profiles
Ky funksion ju lejon të ruani cilësimet aktuale të BIOS-it në një profil. Mund të krijoni deri në 8 profile dhe t'i ruani si Setup Profile 1~ Setup Profile 8. Shtypni <Enter> për të përfunduar. Ose mund të zgjidhni Select File in HDD/FDD/USB (Zgjidhni Skedarin në HDD/FDD/USB) për të ruajtur profilin në pajisjen tuaj të ruajtjes.
Load Profiles
Nëse sistemi juaj bëhet i paqëndrueshëm dhe keni ngarkuar cilësimet e parazgjedhura të BIOS-it, mund të përdorni këtë funksion për të ngarkuar cilësimet e BIOS-it nga një profil i krijuar më parë, pa telashe për rikonfigurimin e cilësimeve të BIOS-it. Së pari zgjidhni profilin që dëshironi të ngarkoni dhe më pas shtypni <Enter> për të përfunduar. Mund të zgjidhni Select File in HDD/FDD/USB (Zgjidhni Skedarin në HDD/FDD/USB) për të futur profilin e krijuar më parë nga pajisja juaj e ruajtjes ose për të ngarkuar profilin e krijuar automatikisht nga BIOS-i, siç është kthimi i cilësimeve të BIOS-it në cilësimet e fundit që funksionuan siç duhet (regjistrimi i fundit i njohur i mirë).

Konfigurimi i një grupi RAID

Nivelet RAID

	RAID 0	RAID 1	RAID 10
Numri Minimal i Hard Drive-ve	≥2	2	4
Kapaciteti i Array-it	Numri i hard drive-ve * Madhësia e drive-it më të vogël	Madhësia e drive-it më të vogël	(Numri i hard drive-ve/2) * Madhësia e drive-it më të vogël
Toleranca e Gabimeve	Jo	Po	Po

Përpara se të filloni, ju lutemi përgatitni artikujt e mëposhtëm:

Të paktën dy hard drive SATA ose SSD. ^(Shënim) (Për të siguruar performancën optimale, rekomandohet që të përdorni dy hard drive me model dhe kapacitet identik).
Disk instalimi i Windows.
Një kompjuter i lidhur me internetin.
Një USB thumb drive.

Konfigurimi i Kontrolluesit SATA të Integruar

Instalimi i hard drive-ve SATA në kompjuterin tuaj
Instaloni hard drive/SSD në lidhësit SATA/M.2 në pllakën amë. Më pas lidhni lidhësit e energjisë nga furnizimi juaj me energji në hard drive.
Konfigurimi i modalitetit të kontrolluesit SATA në BIOS Setup
Sigurohuni që të konfiguroni saktë modalitetin e kontrolluesit SATA në BIOS Setup të sistemit.
Hapat:
Ndizni kompjuterin tuaj dhe shtypni <Delete> për të hyrë në BIOS Setup gjatë POST (Vetë-Testimi i Ndezjes). Nën Settings\IO Ports, vendoseni SATA Configuration\SATA Mode në RAID. Më pas ruani cilësimet dhe rindizni kompjuterin tuaj. (Nëse dëshironi të përdorni NVMe PCIe SSD për të konfiguruar RAID, sigurohuni që ta vendosni NVMe RAID mode në Enabled.)
Menytë BIOS Setup të përshkruara në këtë seksion mund të ndryshojnë nga cilësimet e sakta për pllakën tuaj amë. Opsionet aktuale të menysë BIOS Setup që do të shihni do të varen nga pllaka amë që keni dhe nga versioni i BIOS-it.
Konfigurimi UEFI RAID
Hapat:
1. Në BIOS Setup, shkoni te Boot dhe vendoseni CSM Support në Disabled. Ruani ndryshimet dhe dilni nga BIOS Setup.
2. Pasi sistemi të rindizet, hyni përsëri në BIOS Setup. Më pas futni nën-menunë Settings\IO Ports\RAIDXpert2 Configuration Utility.
3. Në ekranin RAIDXpert2 Configuration Utility, shtypni <Enter> në Array Management për të hyrë në ekranin Create Array. Më pas, zgjidhni një nivel RAID. Nivelet RAID të mbështetura përfshijnë RAID 0, RAID 1 dhe RAID 10 (përzgjedhjet e disponueshme varen nga numri i hard drive-ve që po instalohen). Më pas, shtypni <Enter> në Select Physical Disks për të hyrë në ekranin Select Physical Disks.
4. Në ekranin Select Physical Disks, zgjidhni hard drive-t që do të përfshihen në array-n RAID dhe vendosni ato në Enabled. Më pas, përdorni tastin e shigjetës poshtë për të lëvizur te Apply Changes dhe shtypni <Enter>. Më pas kthehuni në ekranin e mëparshëm dhe vendosni Select CacheTagSize, Read Cache Policy dhe Write Cache Policy.
5. Lëvizni te Create Array dhe shtypni <Enter> për të filluar.
6. Pasi të keni përfunduar, do të ktheheni në ekranin Array Management. Nën Manage Array Properties mund të shihni volumin e ri RAID dhe informacionin mbi nivelin RAID, emrin e array-it, kapacitetin e array-it, etj.
  (Shënim) Një M.2 PCIe SSD nuk mund të përdoret për të konfiguruar një grup RAID as me një M.2 SATA SSD ose një hard drive SATA.

Instaloni drejtuesin RAID dhe sistemin operativ
Me cilësimet e sakta të BIOS-it, jeni gati të instaloni sistemin operativ.

Instalimi i Sistemit Operativ
Ndërsa disa sisteme operative tashmë përfshijnë drejtuesin RAID, nuk keni nevojë të instaloni një drejtues të veçantë RAID gjatë procesit të instalimit të Windows. Pasi të jetë instaluar sistemi operativ, ju rekomandojmë të instaloni të gjithë drejtuesit e kërkuar nga Qendra e Aplikacioneve GIGABYTE për të siguruar performancën dhe pajtueshmërinë e sistemit. Nëse sistemi operativ që do të instalohet kërkon që ju të ofroni një drejtues shtesë RAID gjatë procesit të instalimit të OS, ju lutemi referojuni hapave të mëposhtëm:

Shkoni në faqen e internetit të GIGABYTE, shfletoni në faqen e internetit të modelit të pllakës amë, shkarkoni skedarin AMD RAID Preinstall Driver në faqen Support\Download\SATA RAID/AHCI, zhziponi skedarin dhe kopjoni skedarët në USB thumb drive-in tuaj.
Boot nga disku i instalimit të Windows dhe kryeni hapat standarde të instalimit të OS. Kur të shfaqet ekrani që ju kërkon të ngarkoni drejtuesin, zgjidhni Browse (Shfletoni).
Futeni USB thumb drive-in dhe më pas shfletoni në vendndodhjen e drejtuesit. Zgjidhni fillimisht AMD-RAID Bottom Device dhe klikoni Next (Tjetër) për të ngarkuar drejtuesin. Më pas zgjidhni AMD-RAID Controller dhe klikoni Next (Tjetër) për të ngarkuar drejtuesin. Së fundi, vazhdoni me instalimin e OS.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e një array RAID.

Instalimi i Drejtuesve

Pasi të keni instaluar sistemin operativ, një kuti dialogu do të shfaqet në cepin e poshtëm të djathtë të desktopit duke ju pyetur nëse dëshironi të shkarkoni dhe instaloni drejtuesit dhe aplikacionet GIGABYTE përmes APP Center. Klikoni Install (Instalo) për të vazhduar me instalimin. (Në BIOS Setup, sigurohuni që Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install të jetë vendosur në Enabled.)

Kur të shfaqet kutia e dialogut Marrëveshja e Licencës së Përdoruesit Fundor, shtypni <Accept> për të instaluar APP Center. Në ekranin APP Center, zgjidhni drejtuesit dhe aplikacionet që dëshironi të instaloni dhe klikoni Install (Instalo).

Përpara instalimit, sigurohuni që sistemi të jetë i lidhur me internetin.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacione softuerike.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacione për zgjidhjen e problemeve.

Na Kontaktoni
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: Nr. 6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Asistencë Teknike dhe Jo-Teknike (Shitje/Marketing): https://esupport.gigabyte.com
Adresa WEB (Anglisht): https://www.gigabyte.com
Adresa WEB (Kinezisht): https://www.gigabyte.com/tw

GIGABYTE eSupport
Për të paraqitur një pyetje teknike ose jo-teknike (Shitje/Marketing), ju lutemi lidhuni me:https://esupport.gigabyte.com

Për më shumë detaje mbi produktin, ju lutemi vizitoni faqen e internetit të GIGABYTE.

GIGABYTE do të reduktojë përdorimin e letrës në mënyrë që të përmbushë përgjegjësitë e një qytetari global. Gjithashtu, për të reduktuar ndikimet në ngrohjen globale, materialet e paketimit të këtij produkti janë të riciklueshme dhe të ripërdorshme. GIGABYTE punon me ju për të mbrojtur mjedisin.

E drejta e autorit
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Të gjitha të drejtat e rezervuara.
Markat tregtare të përmendura në këtë manual janë të regjistruara ligjërisht tek pronarët e tyre përkatës.
