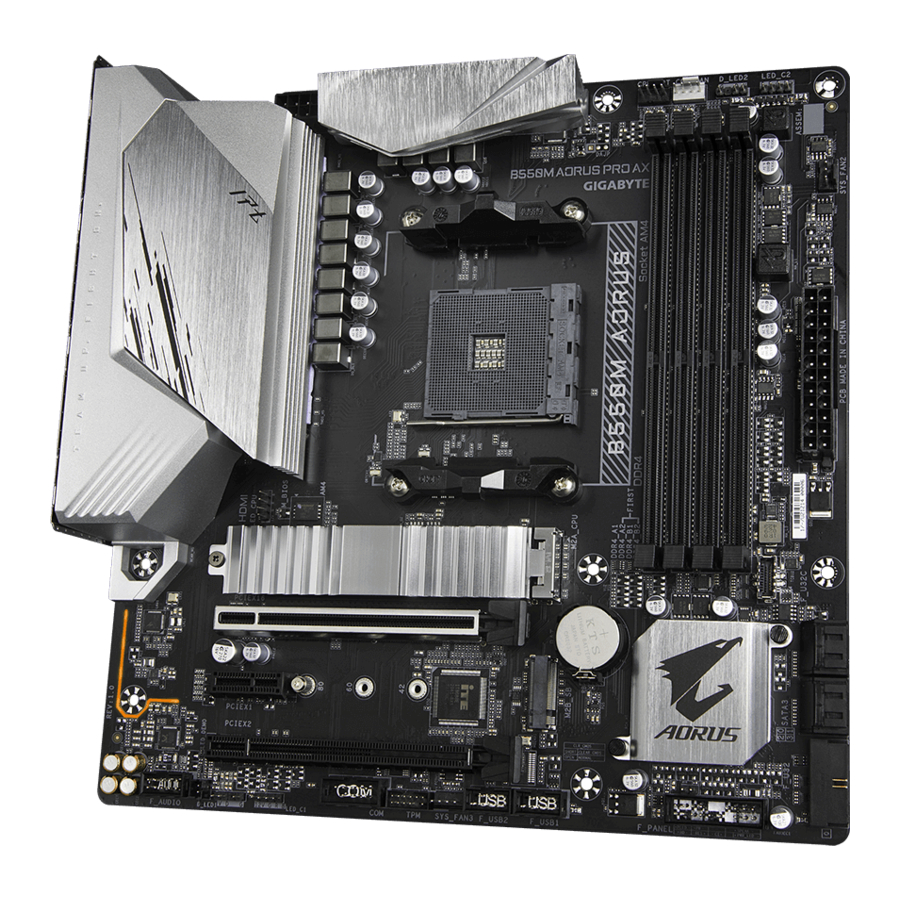

GIGABYTE B550M AORUS PRO AX - Handleiding moederbord

Uw moederbordrevisie identificeren

Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het BIOS, de stuurprogramma's van het moederbord bijwerkt, of wanneer u op zoek bent naar technische informatie.
Voorbeeld:

B550M AORUS PRO AX Moederbordindeling

Inhoud van de doos

• B550M AORUS PRO AX-moederbord
• Twee SATA-kabels
• Handleiding (User's Manual)
• Eén antenne

* De bovenstaande inhoud van de doos is uitsluitend ter referentie en de werkelijke items zijn afhankelijk van het productpakket dat u ontvangt.
De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.

Hardware installatie

Installatie voorzorgsmaatregelen

Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

• Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
• Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantieverificatie.
• Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Zorg er bij het aansluiten van hardwarecomponenten op de interne connectoren op het moederbord voor dat ze stevig en veilig zijn aangesloten.
• Vermijd bij het hanteren van het moederbord het aanraken van metalen contacten of connectoren.
• Het is het beste om een ​​elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband heeft, houdt u uw handen droog en raakt u eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
• Plaats het moederbord voor de installatie op een antistatische pad of in een elektrostatisch afgeschermde container.
• Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
• Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
• Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardwarecomponenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mag u niet toestaan ​​dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
• Plaats het computersysteem niet op een oneffen ondergrond.
• Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een vochtige omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en lichamelijk letsel bij de gebruiker.
• Als u niet zeker bent over installatiestappen of een probleem heeft met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
• Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

CPU	AMD Socket AM4, support for: 3rd Generation AMD Ryzen ™ processors/ 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics processors (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
Chipset	AMD B550
Memory (Geheugen)	4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory (systeemgeheugen) Support for DDR4 3200/2933/2667/2400/2133 MHz memory modules Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
Onboard Graphics (Geïntegreerde grafische kaart)	Integrated in the 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics processors: 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version, HDCP 2.3, and HDR. 1 x DisplayPort, supporting a maximum resolution of 5120x2880@60 Hz * Support for DisplayPort 1.4 version, HDCP 2.3, and HDR. Maximum shared memory of 16 GB
Audio	Realtek ® ALC1200 codec High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out
LAN	Realtek ® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)
Wireless Communication Module (Draadloze communicatiemodule)	Intel ® Wi-Fi 6 AX200 (For PCB rev. 1.0) WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz Dual-Band BLUETOOTH 5.2 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate AMD Wi-Fi 6E RZ608 (MT7921K) (For PCB rev. 1.1/1.2) WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands BLUETOOTH 5.2 Support for 11ax 80MHz wireless standard and up to 1.2 Gbps data rate (Actual data rate may vary depending on environment and equipment.)
Expansion Slots (Uitbreidingsslots)	1 x PCI Express x16 slot (PCIEX16), integrated in the CPU: 3rd Generation AMD Ryzen ™ processors support PCIe 4.0 x16 mode 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics processors support PCIe 3.0 x16 mode * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. 1 x PCI Express x16 slot (PCIEX2), integrated in the Chipset: Supporting PCIe 3.0 x2 mode 1 x PCI Express x1 slot (PCIEX1), integrated in the Chipset: Supporting PCIe 3.0 x1 mode
Storage Interface (Opslaginterface)	1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs: 3rd Generation AMD Ryzen ™ processors support SATA and PCIe 4.0 x4/x2 SSDs 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs 1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280 SSDs: Supporting SATA and PCIe 3.0 x4/x2 SSDs 4 x SATA 6Gb/s connectors, integrated in the Chipset: Support for RAID 0, RAID 1, and RAID 10
USB	CPU: 3 x USB 3.2 Gen 1 ports on the back panel 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel CPU+1 USB 2.0 Hub: 2 x USB 2.0/1.1 ports on the back panel Chipset: 1 x USB Type-C ® port on the back panel, with USB 3.2 Gen 2 support 1 x USB Type-C ® port with USB 3.2 Gen 1 support, available through the internal USB header 2 x USB 3.2 Gen 1 ports available through the internal USB header 3 x USB 2.0/1.1 ports (2 ports on the back panel, 1 port available through the internal USB header) Chipset+1 USB 2.0 Hub: 3 x USB 2.0/1.1 ports available through the internal USB headers
Internal Connectors (Interne Connectoren)	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 1 x water cooling CPU fan header 3 x system fan headers 2 x addressable LED strip headers 2 x RGB LED strip headers 1 x CPU cooler LED strip/RGB LED strip header 2 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB Type-C ® header, with USB 3.2 Gen 1 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x serial port header 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) 1 x Clear CMOS jumper
Back Panel Connectors (Connectoren achterpaneel)	4 x USB 2.0/1.1 ports 2 x SMA antenna connectors (2T2R) 1 x DisplayPort 1 x HDMI port
Back Panel Connectors (Connectoren achterpaneel)	3 x USB 3.2 Gen 1 ports 1 x USB 3.2 Gen 2 Type-A port (red) 1 x USB Type-C ® port, with USB 3.2 Gen 2 support 1 x Q-Flash Plus button 1 x RJ-45 port 1 x optical S/PDIF Out connector 5 x audio jacks
I/O Controller (I/O-controller)	iTE ® I/O Controller Chip
Hardware Monitor (Hardwaremonitor)	Voltage detection (Spanningsdetectie) Temperature detection (Temperatuurdetectie) Fan speed detection (Ventilatorsnelheidsdetectie) Water cooling flow rate detection (Detectie van de stroomsnelheid van waterkoeling) Overheating warning (Oververhittingswaarschuwing) Fan fail warning (Waarschuwing voor ventilatoruitval) Fan speed control (Ventilatorsnelheidsregeling) * Whether the fan speed control function is supported will depend on the cooler you install.
BIOS	1 x 128 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features (Unieke functies)	Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install
Bundled Software (Gebundelde software)	Norton ® Internet Security (OEM version) Realtek ® 8125 Gaming LAN Bandwidth Control Utility
Operating System (Besturingssysteem)	Support for Windows 10 64-bit
Form Factor (Vormfactor)	Micro ATX Form Factor; 24.4cm x 24.4cm

* GIGABYTE reserves the right to make any changes to the product specifications and product-related information without prior notice.

Please visit GIGABYTE's website for support lists of CPU, memory modules, SSDs, and M.2 devices.

Please visit the Support\Utility List page on GIGABYTE's website to download the latest version of apps.

De CPU installeren

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

• Zorg ervoor dat het moederbord de CPU ondersteunt.
  (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
• Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd.
• Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
• Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
• Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties in. Het wordt niet aanbevolen om de systeembusfrequentie buiten de hardwarespecificaties in te stellen, omdat dit niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan in overeenstemming met uw hardwarespecificaties, inclusief de CPU, grafische kaart, het geheugen, de harde schijf, enz.

De CPU installeren
Til de vergrendelingshendel van de CPU-socket volledig op. Zoek pin één (aangegeven met een kleine driehoek) van de CPU-socket en de CPU. Zodra de CPU in de socket is geplaatst, plaatst u één vinger in het midden van de CPU, laat u de vergrendelingshendel zakken en vergrendelt u deze in de volledig vergrendelde positie.

Forceer de CPU niet in de CPU-socket voordat de vergrendelingshendel van de CPU-socket is opgetild, anders kan de CPU en de CPU-socket beschadigd raken.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

• Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen met dezelfde capaciteit, merk, snelheid en chips te gebruiken.
  (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
• Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai dan de richting om.

Dual Channel geheugenconfiguratie
Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.

Bezoek de website van GIGABYTE voor meer informatie over hardware-installatie.

Aanbevolen Dual Channel geheugenconfiguratie:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Modules	- -	DS/SS	- -	DS/SS
4 Modules	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Geen geheugen)

Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in de Dual Channel-modus installeert.

1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
2. Bij het inschakelen van de Dual Channel-modus met twee of vier geheugenmodules wordt aanbevolen om geheugen met dezelfde capaciteit, merk, snelheid en chips te gebruiken.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

• Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Aansluitingen op het achterpaneel

1. USB 2.0/1.1-poort
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
2. DisplayPort ^{(Opmerking 1)}
   DisplayPort levert digitale beelden en audio van hoge kwaliteit en ondersteunt bidirectionele audiotransmissie. DisplayPort kan HDCP 2.3-contentbeschermingsmechanismen ondersteunen. U kunt deze poort gebruiken om uw DisplayPort-ondersteunde monitor aan te sluiten. Opmerking: de DisplayPort-technologie kan een maximale resolutie van 5120x2880@60 Hz ondersteunen, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
3. HDMI-poort^{(Opmerking 1)}

   De HDMI-poort is HDCP 2.3-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 kHz/24 bit 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@60 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
   Nadat u het DisplayPort/HDMI-apparaat hebt geïnstalleerd, moet u het standaard geluidsweergaveapparaat instellen op DisplayPort/HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)
4. USB 3.2 Gen 1-poort
   De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
5. Q-Flash Plus-knop ^{(Opmerking 2)}
   Met Q-Flash Plus kunt u het BIOS bijwerken wanneer uw systeem is uitgeschakeld (S5-afsluitstatus). Sla het nieuwste BIOS op een USB-stick op en steek deze in de Q-Flash Plus-poort. Vervolgens kunt u het BIOS automatisch flashen door simpelweg op de Q-Flash Plus-knop te drukken. De QFLED knippert wanneer de BIOS-matching- en flashactiviteiten beginnen en stopt met knipperen wanneer het flashen van het hoofd-BIOS is voltooid.
   (Opmerking 1) Alleen voor 3e generatie AMD Ryzen^™ met Radeon^™ Graphics-processors.
   (Opmerking 2) Om de Q-Flash Plus-functie in te schakelen, gaat u naar de webpagina "Unieke functies" op de website van GIGABYTE.
6. USB 3.2 Gen 1-poort (Q-Flash Plus-poort)
   De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus ^{(Opmerking 2)} gebruikt, moet u eerst de USB-flashdrive in deze poort steken.
7. RJ-45 LAN-poort
   De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 2,5 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.

   Snelheids-LED:

   Status	Beschrijving
   Oranje	2,5 Gbps gegevenssnelheid
   Groen	1 Gbps gegevenssnelheid
   Uit	100 Mbps gegevenssnelheid

   Activiteit-LED:

   Status	Beschrijving
   Knipperend	Er vindt gegevensoverdracht of -ontvangst plaats
   Uit	Er vindt geen gegevensoverdracht of -ontvangst plaats

8. USB 3.2 Gen 2 Type-A-poort (rood)
   De USB 3.2 Gen 2-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
9. USB Type-C^®-poort
   De omkeerbare USB-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
10. SMA-antenneconnectoren (2T2R)
    Gebruik deze connector om een antenne aan te sluiten.
    Draai de antennes vast aan de antenneconnectoren en richt de antennes vervolgens correct om een betere signaalontvangst te krijgen.
11. Center-/subwooferluidsprekeruitgang
    Gebruik deze audio-aansluiting om center-/subwooferluidsprekers aan te sluiten.
12. Luidsprekeruitgang achter
    Gebruik deze audio-aansluiting om achterspeakers aan te sluiten.
13. Optische S/PDIF-uitgangsconnector
    Deze connector biedt digitale audio-uitvoer naar een extern audiosysteem dat digitale optische audio ondersteunt. Voordat u deze functie gebruikt, moet u ervoor zorgen dat uw audiosysteem een optische digitale audio-ingangsconnector heeft.
14. Line-in-/zijluidsprekeruitgang
    De line-inaansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten, zoals een optisch station, walkman, enz.
15. Line-out-/voorluidsprekeruitgang
    De line-out-aansluiting.
16. Microfoon-in-/zijluidsprekeruitgang
    De microfoon-inaansluiting.
    (Opmerking 2) Om de Q-Flash Plus-functie in te schakelen, gaat u naar de webpagina "Unieke functies" op de website van GIGABYTE.

Audio-aansluitingconfiguraties:

Aansluiting	Hoofdtelefoon/2-kanaals	4-kanaals	5.1-kanaals	7.1-kanaals
Center-/subwooferluidsprekeruitgang
Luidsprekeruitgang achter
Line-in-/zijluidsprekeruitgang
Line-out-/voorluidsprekeruitgang
Microfoon-in-/zijluidsprekeruitgang

U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware. Als u een zijluidspreker wilt installeren, moet u de Line-in- of Microfoon-in-aansluiting opnieuw toewijzen om via de audiodriver een zijluidsprekeruitgang te zijn.

• Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
• Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg deze niet van links naar rechts om een elektrische kortsluiting in de kabelconnector te voorkomen.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

Interne connectoren

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. D_LED1/D_LED2
7. LED_CPU
8. LED_C1/LED_C2
9. SATA3 0/1/2/3
10. M2A_CPU/M2B_SB

11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. TPM
17. COM
18. CLR_CMOS
19. BAT

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

• Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
• Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

1/2) ATX_12V/ATX (2x4 12V-stroomconnector en 2x12 hoofdstroomconnector)
Door het gebruik van de stroomconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.
De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.
Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

Pin nr.	Definitie	Pin nr.	Definitie
1	GND (alleen voor 2x4-pins 12V)	5	+12V (alleen voor 2x4-pins 12V)
2	GND (alleen voor 2x4-pins 12V)	6	+12V (alleen voor 2x4-pins 12V)
3	GND	7	+12V
4	GND	8	+12V

Pin nr.	Definitie	Pin nr.	Definitie
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (zacht aan/uit)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand-by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (alleen voor 2x12-pins ATX)	23	+5V (alleen voor 2x12-pins ATX)
12	3.3V (alleen voor 2x12-pins ATX)	24	GND (alleen voor 2x12-pins ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (Ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof insteekontwerp. Zorg ervoor dat u bij het aansluiten van een ventilatorkabel deze in de juiste richting aansluit (de zwarte connector draad is de aardedraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

Pin nr.	Definitie
1	GND
2	Spanningssnelheidsregeling
3	Sense
4	PWM-snelheidsregeling

Connector	CPU_FAN	SYS_FAN1/2/3
Maximale stroom	2A	2A
Maximaal vermogen	24W	24W

• Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratie jumperblokken. Plaats geen jumperkap op de headers.

5. CPU_OPT (Waterkoeling CPU-ventilatorheader)
   De ventilatorheader is 4-pins en heeft een foolproof insteekontwerp. De meeste ventilatorheaders hebben een foolproof insteekontwerp. Zorg ervoor dat u bij het aansluiten van een ventilatorkabel deze in de juiste richting aansluit (de zwarte connector draad is de aardedraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling.


   Pin nr.	Definitie
   1	GND
   2	Spanningssnelheidsregeling
   3	Sense
   4	PWM-snelheidsregeling

• Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratie jumperblokken. Plaats geen jumperkap op de headers.

6. D_LED1/D_LED2 (Adresseerbare LED-stripheaders)
   De headers kunnen worden gebruikt om een standaard 5050 adresseerbare LED-strip aan te sluiten, met een maximaal vermogen van 5A (5V) en een maximaal aantal van 1000 LED's.


   Pin nr. Definitie
   1	V (5V)
   2	Data
   3	Geen pin
   4	GND

   Sluit uw adresseerbare LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op Pin 1 van de adresseerbare LED-strip header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.


7. LED_CPU (CPU Cooler LED Strip/RGB LED Strip Header)
   De header kan worden gebruikt om een CPU-koeler LED-strip of een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 meter.


   Pin No.	Definitie
   1	12V
   2	G
   3	R
   4	B

   Sluit de CPU-koeler LED-strip/RGB LED-strip aan op de header. De RGB LED Strip voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op Pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

   Voor informatie over het in- en uitschakelen van de lichten van de LED-strip, bezoek de "Unique Features" (Unieke functies) webpagina van de GIGABYTE website.
   Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
8. LED_C1/LED_C2 (RGB LED Strip Headers)
   De headers kunnen worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 meter.


   Pin No.	Definitie
   1	12V
   2	G
   3	R
   4	B

   Sluit de CPU-koeler LED-strip/RGB LED-strip aan op de header. De RGB LED voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op Pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

   Voor informatie over het in- en uitschakelen van de lichten van de LED-strip, bezoek de "Unique Features" (Unieke functies) webpagina van de GIGABYTE website.
   Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
9. SATA3 0/1/2/3 (SATA 6Gb/s Connectors)
   De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt een enkel SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Raadpleeg hoofdstuk "Configuring a RAID Set," (Een RAID-set configureren) voor instructies over het configureren van een RAID-array.


   Pin No.	Definitie
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

10. 2A_CPU/M2B_SB (M.2 Socket 3 Connectors)
    De M.2-connectoren ondersteunen M.2 SATA SSD's of M.2 PCIe SSD's en ondersteunen RAID-configuratie. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een M.2 SATA SSD of een SATA-harde schijf. Raadpleeg hoofdstuk "Configuring a RAID Set," (Een RAID-set configureren) voor instructies over het configureren van een RAID-array.

    Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.
    Stap 1:
    Zoek de M.2-connector waar u de M.2 SSD wilt installeren, gebruik een schroevendraaier om de schroef op het koellichaam los te draaien en verwijder vervolgens het koellichaam. (Alleen de M2A_CPU-connector heeft het koellichaam)
    Stap 2:
    Zoek het juiste montagegat op basis van de lengte van uw M.2 SSD-schijf. Verplaats indien nodig de afstandhouder naar het gewenste montagegat. Steek de M.2 SSD onder een hoek in de M.2-connector.
    Stap 3:
    Druk de M.2 SSD omlaag en zet hem vast met de schroef. Plaats het koellichaam terug en zet het vast in het originele gat. Verwijder de beschermfolie van de onderkant van het koellichaam voordat u het koellichaam terugplaatst.
11. F_PANEL (Front Panel Header)
    Sluit de aan/uit-schakelaar (power switch), resetknop (reset switch), luidspreker (speaker), chassis-inbraakschakelaar/-sensor (chassis intrusion switch/sensor) en systeemstatusindicator (system status indicator) op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.


• PLED/PWR_LED (Power LED):
  Wordt aangesloten op de stroomstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in S3/S4-slaapstand staat of is uitgeschakeld (S5).
• PW (Power Switch) (Aan/uit-schakelaar):
  Wordt aangesloten op de aan/uit-schakelaar (power switch) op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (power switch) (raadpleeg hoofdstuk "BIOS Setup," (BIOS-instellingen) "Settings\Platform Power," (Instellingen\Platformvoeding) voor meer informatie).
• SPEAK (Speaker) (Luidspreker):
  Wordt aangesloten op de luidspreker (speaker) op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is een enkele korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
• HD (Hard Drive Activity LED) (Harde schijf activiteit LED): Wordt aangesloten op de harde schijf activiteit LED (Hard Drive Activity LED) op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
• RES (Reset Switch) (Resetknop):
  Wordt aangesloten op de resetknop (reset switch) op het voorpaneel van de behuizing. Druk op de resetknop (reset switch) om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
• CI (Chassis Intrusion Header) (Chassis-inbraak header):
  Wordt aangesloten op de chassis-inbraakschakelaar/-sensor (chassis intrusion switch/sensor) op de behuizing die kan detecteren of de behuizing is verwijderd. Deze functie vereist een behuizing met een chassis-inbraakschakelaar/-sensor (chassis intrusion switch/sensor).
• NC: No connection. (Geen verbinding.)
  Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar (power switch), resetknop (reset switch), stroom-LED (power LED), harde schijf activiteit LED (hard drive activity LED), luidspreker (speaker) enz. Wanneer u uw voorpaneelmodule van de behuizing op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

12. F_AUDIO (Front Panel Audio Header)
    De front panel audio header (audio-aansluiting voorpaneel) ondersteunt High Definition audio (HD) (hoge definitie audio). U kunt uw front panel audio module (audiomodule voorpaneel) van uw behuizing op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de header van het moederbord. Een onjuiste aansluiting tussen de moduleconnector en de header van het moederbord zorgt ervoor dat het apparaat niet kan werken of het zelfs kan beschadigen.


    Pin No.	Definitie	Pin No.	Definitie
    1	MIC2_L	6	Sense F_
    2	GND	7	FAUDIO_JD
    3	MIC2_R	8	No Pin
    4	NC	9	LINE2_L
    5	LINE2_R	10	Sense

    Sommige behuizingen bieden een front panel audio module (audiomodule voorpaneel) die gescheiden connectoren op elke draad heeft in plaats van een enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de front panel audio module (audiomodule voorpaneel) die verschillende draadtoewijzingen heeft.
13. F_U32C (USB Type-C^® Header with USB 3.2 Gen 1 Support)
    De header voldoet aan de USB 3.2 Gen 1-specificatie en kan één USB-poort leveren.


    Pin No.	Definition (Definitie)	Pin No.	Definition (Definitie)	Pin No.	Definition (Definitie)
    1	VBUS	8	CC1	15	RX2+
    2	TX1+	9	SBU1	16	RX2-
    3	TX1-	10	SBU2	17	GND
    4	GND	11	VBUS	18	D-
    5	RX1+	12	TX2+	19	D+
    6	RX1-	13	TX2-	20	CC2
    7	VBUS	14	GND

14. F_U32 (USB 3.2 Gen 1 Header)
    De header voldoet aan de USB 3.2 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de lokale dealer voor de aankoop van het optionele 3,5" voorpaneel dat twee USB 3.2 Gen 1-poorten biedt.


    Pin No.	Definition (Definitie)	Pin No.	Definition (Definitie)	Pin No.	Definition (Definitie)
    1	VBUS	8	D1-	15	SSTX2-
    2	SSRX1-	9	D1+	16	GND
    3	SSRX1+	10	NC	17	SSRX2+
    4	GND	11	D2+	18	SSRX2-
    5	SSTX1-	12	D2-	19	VBUS
    6	SSTX1+	13	GND	20	No Pin (Geen Pin)
    7	GND	14	SSTX2+

15. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de lokale dealer voor de aankoop van de optionele USB-beugel.


    Pin No.	Definition (Definitie)	Pin No.	Definition (Definitie)
    1	Power (5V) (Stroom (5V))	6	USB DY+
    2	Power (5V) (Stroom (5V))	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	No Pin (Geen Pin)
    5	USB DX+	10	NC

    • Do not plug the IEEE 1394 bracket (2x5-pin) cable into the USB 2.0/1.1 header.
    • Prior to installing the USB bracket, be sure to turn off your computer and unplug the power cord from the power outlet to prevent damage to the USB bracket.
16. TPM (Trusted Platform Module Header)
    U kunt een TPM (Trusted Platform Module) aansluiten op deze header.


    Pin No.	Definition (Definitie)	Pin No.	Definition (Definitie)
    1	LAD0	7	LAD3
    2	VCC3	8	GND _ F
    3	LAD1	9	LFRAME
    4	No Pin (Geen Pin)	10	NC
    5	LAD2	11	SERIRQ
    6	LCLK	12	LRESET

17. COM (Serial Port Header)
    De COM-header kan één seriële poort leveren via een optionele COM-poortkabel. Neem contact op met de lokale dealer voor de aankoop van de optionele COM-poortkabel.


    Pin No.	Definition (Definitie)	Pin No.	Definition (Definitie)
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	_3 No Pin U (Geen Pin U)

18. CLR_CMOS (Clear CMOS Jumper)
    Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen enkele seconden aan te raken.

    	Open: Normal (Normaal)
    	Short: Clear CMOS Values (CMOS-waarden wissen)

    • Always turn off your computer before clearing the CMOS values. (Schakel altijd uw computer uit voordat u de CMOS-waarden wist.)
    • After system restart, go to BIOS Setup to load factory defaults (select Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) or manually configure the BIOS settings (refer to Chapter "BIOS Setup," for BIOS configurations). (Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (raadpleeg hoofdstuk "BIOS Setup" voor BIOS-configuraties).)
19. BAT (Battery) (Batterij)
    The battery provides power to keep the values (such as BIOS configurations, date, and time information) in the CMOS when the computer is turned off. Replace the battery when the battery voltage drops to a low level, or the CMOS values may not be accurate or may be lost. (De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.)

    You may clear the CMOS values by removing the battery: (U kunt de CMOS-waarden wissen door de batterij te verwijderen:)
    1. Turn off your computer and unplug the power cord. (Schakel uw computer uit en trek de stekker uit het stopcontact.)
    2. Gently remove the battery from the battery holder and wait for one minute. (Or use a metal object like a screwdriver to touch the positive and negative terminals of the battery holder, making them short for 5 seconds.) (Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp zoals een schroevendraaier om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.))
    3. Replace the battery. (Vervang de batterij.)
    4. Plug in the power cord and restart your computer.

    • Always turn off your computer and unplug the power cord before replacing the battery. (Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.)
    • Replace the battery with an equivalent one. Damage to your devices may occur if the battery is replaced with an incorrect model. (Vervang de batterij door een gelijkwaardige batterij. Er kan schade aan uw apparaten ontstaan als de batterij wordt vervangen door een onjuist model.)
    • Contact the place of purchase or local dealer if you are not able to replace the battery by yourself or uncertain about the battery model. (Neem contact op met de plaats van aankoop of een lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.)
    • When installing the battery, note the orientation of the positive side (+) and the negative side (-) of the battery (the positive side should face up). (Let er bij het plaatsen van de batterij op de oriëntatie van de positieve kant (+) en de negatieve kant (-) van de batterij (de positieve kant moet naar boven wijzen).)
    • Used batteries must be handled in accordancewith local environmental regulations. (Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.)

BIOS Setup

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS Setup-programma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.
Om toegang te krijgen tot het BIOS Setup-programma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom is ingeschakeld.
Om de BIOS te upgraden, gebruikt u de GIGABYTE Q-Flash of @BIOS utility.

• Q-Flash stelt de gebruiker in staat om snel en eenvoudig de BIOS te upgraden of er een back-up van te maken zonder het besturingssysteem te openen.
• @BIOS is een Windows-gebaseerde utility die de nieuwste versie van BIOS van het internet zoekt en downloadt en de BIOS bijwerkt.

• Omdat het flashen van de BIOS potentieel riskant is, is het raadzaam om de BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van de BIOS. Om de BIOS te flashen, doe dit met de nodige voorzichtigheid. Onvoldoende BIOS flashing kan leiden tot een storing in het systeem.
• Het is aan te raden om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onvoldoende wijzigen van de instellingen kan leiden tot het niet opstarten van het systeem. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" (Geoptimaliseerde standaardwaarden laden) in dit hoofdstuk of de inleidingen van de batterij/clear CMOS-jumper in hoofdstuk Hardware-installatie voor het wissen van de CMOS-waarden.)

Opstartscherm

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.

Er zijn twee verschillende BIOS-modi als volgt en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. Easy Mode (Eenvoudige modus) stelt gebruikers in staat om snel hun huidige systeeminformatie te bekijken of aanpassingen te maken voor optimale prestaties. In Easy Mode (Eenvoudige modus) kunt u uw muis gebruiken om door configuratie-items te bewegen. De Advanced Mode (Geavanceerde modus) biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren.

• Wanneer het systeem niet stabiel is zoals gewoonlijk, selecteert u het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) om uw systeem terug te zetten naar de standaardwaarden.
• De BIOS Setup-menu's die in dit hoofdstuk worden beschreven, zijn uitsluitend ter referentie en kunnen verschillen per BIOS-versie.

Het hoofdmenu

Advanced Mode (Geavanceerde modus) Function Keys (Functietoetsen)

<><>	Verplaats de selectiebalk om een setupmenu te selecteren
<><>	Verplaats de selectiebalk om een configuratie-item in een menu te selecteren
<Enter>/Double Click (Dubbelklik)	Voer een commando uit of ga naar een menu
<+>/<Page Up>	Verhoog de numerieke waarde of breng wijzigingen aan
<->/<Page Down>	Verlaag de numerieke waarde of breng wijzigingen aan
<F1>	Toon beschrijvingen van de functietoetsen
<F2>	Schakel over naar Easy Mode (Eenvoudige modus)
<F3>	Sla de huidige BIOS-instellingen op in een profiel
<F4>	Laad de BIOS-instellingen uit een eerder gemaakt profiel
<F5>	Herstel de vorige BIOS-instellingen voor de huidige submenu's
<F6>	Geef het Smart Fan 5-scherm weer
<F7>	Laad de geoptimaliseerde BIOS-standaardinstellingen voor de huidige submenu's
<F8>	Open de Q-Flash utility
<F10>	Sla alle wijzigingen op en verlaat het BIOS Setup-programma
<F11>	Schakel over naar het submenu Favorites (Favorieten)
<F12>	Leg het huidige scherm vast als een afbeelding en sla het op uw USB-stick op
<Insert>	Voeg een favoriete optie toe of verwijder deze
<Ctrl>+<S>	Geef informatie weer over het geïnstalleerde geheugen
<Esc>	Main Menu (Hoofdmenu): Verlaat het BIOS Setup-programma Submenus: Verlaat het huidige submenu

Favorites (Favorieten) (F11)

Stel uw veelgebruikte opties in als uw favorieten en gebruik de <F11>-toets om snel over te schakelen naar de pagina waar al uw favoriete opties zich bevinden. Om een favoriete optie toe te voegen of te verwijderen, gaat u naar de oorspronkelijke pagina en drukt u op <Insert> op de optie. De optie is gemarkeerd met een ster als deze is ingesteld als "favorite" (favoriet).

Tweaker

Of het systeem stabiel zal werken met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algehele systeemconfiguraties. Het onjuist uitvoeren van overklokken/overspanning kan leiden tot schade aan CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, wis dan de CMOS-waarden en reset het bord naar de standaardwaarden.)

CPU Clock Control (CPU-klokregeling)
Hiermee kunt u de CPU-basisklok handmatig instellen in stappen van 1 MHz. (Standaard: Auto)

Het wordt ten zeerste aanbevolen om de CPU-frequentie in te stellen in overeenstemming met de CPU-specificaties.
Spread Spectrum Control (Spreidingsspectrumregeling)
Schakelt CPU/PCIe Spread Spectrum in of uit. (Standaard: Auto)
CPU Ratio Mode ^(Opmerking)
Hiermee kunt u de kernratio instellen voor alle CPU-kernen of afzonderlijke kernen. (Standaard: Alle kernen)
CCD0 CCX0/1 Ratio ^(Opmerking)
Hiermee kunt u de kernratio voor de CPU CCX0, 1 kernen handmatig instellen. Dit item kan alleen worden geconfigureerd als CPU Ratio Mode (CPU-ratio modus) is ingesteld op Per CCX. (Standaard: Auto)
CPU Clock Ratio (CPU-klokratio)
Hiermee kunt u de klokratio voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd.
GFX Clock Frequency ^(Opmerking)
Hiermee kunt u de frequentie voor de GPU wijzigen. Nadat u de GFX Clock Frequency (GFX-klokfrequentie)-instellingen hebt gewijzigd, moet u de GFX Core Voltage (GFX-kernspanning)-instellingen aanpassen. (Standaard: Auto)
NOTE (Opmerking): Het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd. Auto laat het BIOS deze instelling automatisch configureren.
GFX Core Voltage ^(Opmerking)
Hiermee kunt u de spanning voor de GPU wijzigen. (Standaard: Auto)
NOTE (Opmerking): Het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd. Auto laat het BIOS deze instelling automatisch configureren.

Advanced CPU Settings (Geavanceerde CPU-instellingen)
& Core Performance Boost ^(Opmerking)
Hiermee kunt u bepalen of u de Core Performance Boost (CPB)-technologie, een CPU-prestatieverbeteringstechnologie, wilt inschakelen. (Standaard: Auto)
(Note) (Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.
SVM Mode (SVM-modus)
Virtualisatie verbeterd door Virtualization Technology maakt het mogelijk dat een platform meerdere besturingssystemen en applicaties in onafhankelijke partities kan uitvoeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Uitgeschakeld)
AMD Cool&Quiet function (AMD Cool&Quiet functie)

Enabled	Lets the AMD Cool'n'Quiet driver dynamically adjust the CPU clock and VID to reduce heat output from your computer and its power consumption. (Default)
Disabled	Disables this function.

PPC Adjustment ^{(Opmerking 1)}
Hiermee kunt u de PState van de CPU vastzetten. (Standaard: PState 0)
Global C-state Control ^{(Opmerking 1)}
Hiermee kunt u bepalen of de CPU C-states mag binnengaan. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. (Standaard: Auto)
Power Supply Idle Control ^{(Opmerking 1)}
Schakelt Package C6 State in of uit.

Typical Current Idle	Disables this function.
Low Current Idle	Enables this function.
Auto	Lets the BIOS automatically configure this setting. (Default)

CCD Control ^{(Opmerking 1)}
Stelt het aantal te gebruiken CCD's in. (Standaard: Auto)
Downcore Control (Downcore-regeling)
Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren (het aantal CPU-kernen kan per CPU verschillen). (Standaard: Auto)
SMT Mode (SMT-modus)
Hiermee kunt u de CPU Simultaneous Multi-Threading-technologie in- of uitschakelen. (Standaard: Auto)
CPPC (Opmerking 1)
Schakelt de CPPC-functie in of uit. (Standaard: Auto)
CPPC Preferred Cores ^{(Opmerking 1)}
Schakelt de CPPC Preferred Cores-functie in of uit. (Standaard: Auto)
Extreme Memory Profile (X.M.P.) ^{(Opmerking 2)}
Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer ingeschakeld.

Disabled	Disables this function. (Default)
Profile1	Uses Profile 1 settings.
Profile2 (Note 2)	Uses Profile 2 settings.

XMP High Frequency Support ^{(Opmerking 2)}
Hiermee kunt u het compatibiliteitsniveau voor geheugen met hoge frequentie selecteren. Dit item kan alleen worden geconfigureerd als Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2. (Standaard: Auto)
System Memory Multiplier (Systeemgeheugenvermenigvuldiger)
Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in volgens de geheugen-SPD-gegevens. (Standaard: Auto)

(Note 1) (Opmerking 1) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.
(Note 2) (Opmerking 2) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

• Advanced Memory Settings ƒ (Geavanceerde geheugeninstellingen)
• Memory Subtimings (Geheugen-subtimings)
  Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
  Drive Strength, Data Bus Configuration
  Deze secties bieden instellingen voor geheugentiming. Opmerking: Uw systeem kan instabiel worden of niet opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, zet u het bord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.
• ƒ SPD Info (SPD-info)
  Geeft informatie weer over het geïnstalleerde geheugen.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Met deze items kunt u de CPU Vcore- en geheugenspanningen aanpassen.

• ƒ CPU/VRM Settings (CPU/VRM-instellingen)
  In dit submenu kunt u het Load-Line Calibration-niveau, het overspanningsbeveiligingsniveau, het overstroombeveiligingsniveau en de PWM-fasen configureren.

Instellingen

• Platform Power
  AC BACK
  Bepaalt de status van het systeem na terugkeer van stroom na een stroomuitval.

  Memory	Het systeem keert terug naar zijn laatst bekende actieve status na terugkeer van de netstroom.
  Always On	Het systeem wordt ingeschakeld na terugkeer van de netstroom.
  Always Off	Het systeem blijft uitgeschakeld na terugkeer van de netstroom. (Standaard)

ErP
Bepaalt of het systeem het minste stroom verbruikt in de S5-status (shutdown). (Standaard: Uitgeschakeld) Opmerking: Wanneer dit item is ingesteld op "Enabled" (Ingeschakeld), is de functie "Resume by Alarm" (Hervatten via alarm) niet beschikbaar.
Soft-Off by PWR-BTTN
Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.

Instant-Off	Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
Delay 4 Sec.	Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop korter dan 4 seconden wordt ingedrukt, gaat het systeem naar de slaapstand.

Power Loading
Schakelt dummy load in of uit. Wanneer de voeding weinig belast is, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of defect raakt. Als dit gebeurt, zet u dit op Enabled (Ingeschakeld). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)

Resume by Alarm
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld)
Indien ingeschakeld, stel dan de datum en tijd als volgt in:
Wake up day (Dag van ontwaken): Schakel het systeem op een bepaald tijdstip in op elke dag of op een bepaalde dag in een maand.
Wake up hour/minute/second (Uur/minuut/seconde van ontwaken): Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
Note (Opmerking): Vermijd bij het gebruik van deze functie onvoldoende afsluiting van het besturingssysteem of verwijdering van de netstroom, anders zijn de instellingen mogelijk niet effectief.
Wake on LAN
Schakelt de wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
High Precision Event Timer
Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)
CEC 2019 Ready
Hiermee kunt u selecteren of het systeem het stroomverbruik mag aanpassen wanneer het zich in de status shutdown, idle of standby bevindt, om te voldoen aan de CEC (California Energy Commission) 2019-normen. (Standaard: Uitgeschakeld)

• IO Ports
  Initial Display Output
  Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-videokaart of de onboard graphics.

  IGD Video (Note)	Stelt de onboard graphics in als de eerste weergave.
  PCIe 1 Slot	Stelt de grafische kaart op de PCIEX16-sleuf in als de eerste weergave. (Standaard)
  PCIe 2 Slot	Stelt de grafische kaart op de PCIEX2-sleuf in als de eerste weergave.

Integrated Graphics ^(Note)
Schakelt de onboard graphics-functie in of uit.

Auto	Het BIOS schakelt de onboard graphics automatisch in of uit, afhankelijk van de grafische kaart die is geïnstalleerd. (Standaard)
Forces	Schakelt de onboard graphics in.
Disabled	Schakelt de onboard graphics uit.

UMA Mode ^(Note)
Specificeer de UMA-modus.

Auto	Laat het BIOS deze instelling automatisch configureren. (Standaard)
UMA Specified	Stelt de UMA Frame Buffer Size in.
UMA Auto	Stelt de schermresolutie in.
UMA Game Optimized	Past de frame buffer size aan op basis van de totale systeemgeheugengrootte.

Dit item is alleen configureerbaar wanneer Integrated Graphics is ingesteld op Forces.
UMA Frame Buffer Size (Note)
Frame buffer size is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de onboard grafische controller. MS-DOS, bijvoorbeeld, gebruikt alleen dit geheugen voor weergave. Opties zijn: Auto (standaard), 64M~2G. Dit item is alleen configureerbaar wanneer UMA Mode is ingesteld op UMA Specified.
Display Resolution ^(Note)
Hiermee kunt u de schermresolutie instellen. Opties zijn: Auto (standaard), 1920x1080 en lager, 2560x1600, 3840x2160.
Dit item is alleen configureerbaar wanneer UMA Mode is ingesteld op UMA Auto.
HD Audio Controller
Schakelt de onboard audiofunctie in of uit. (Standaard: Ingeschakeld)
Als u in plaats van de onboard audio een audio-uitbreidingskaart van een derde partij wilt installeren, stelt u dit item in op Disabled (Uitgeschakeld).
PCIEX16 Bifurcation
Hiermee kunt u bepalen hoe de bandbreedte van de PCIEX16-sleuf wordt verdeeld. Opties: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Note). (Standaard: Auto)
Above 4G Decoding
Schakelt 64-bits apparaten in of uit om te worden gedecodeerd in de adresruimte boven 4 GB (alleen als uw systeem 64-bits PCI-decodering ondersteunt). Stel in op Enabled (Ingeschakeld) als er meer dan één geavanceerde grafische kaart is geïnstalleerd en de stuurprogramma's niet kunnen worden gestart bij het openen van het besturingssysteem (vanwege de beperkte 4 GB geheugenadresruimte). (Standaard: Uitgeschakeld)
Re-Size BAR Support
Schakelt ondersteuning voor Resizable BAR in of uit. (Standaard: Uitgeschakeld)
Onboard LAN Controller
Schakelt de onboard LAN-functie in of uit. (Standaard: Ingeschakeld)
Als u in plaats van de onboard LAN een netwerkkaart van een derde partij wilt installeren, stelt u dit item in op Disabled (Uitgeschakeld).
(Note) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

• Super IO Configuration
  Serial Port
  Schakelt de onboard seriële poort in of uit. (Standaard: Ingeschakeld)
• USB Configuration & Legacy USB Support
  Maakt het mogelijk om USB-toetsenbord/muis te gebruiken in MS-DOS. (Standaard: Ingeschakeld)
  XHCI Hand-off
  Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
  USB Mass Storage Driver Support
  Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
  Port 60/64 Emulation
  Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat geen native ondersteuning biedt voor USB-apparaten. (Standaard: Uitgeschakeld)
  Mass Storage Devices
  Geeft een lijst weer van aangesloten USB-massaopslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.
• NVMe Configuration
  Geeft informatie weer over uw M.2 NVME PCIe SSD indien geïnstalleerd.
• SATA Configuration
  SATA Mode
  Schakelt RAID in of uit voor de SATA-controllers die in de chipset zijn geïntegreerd of configureert de SATA-controllers in AHCI-modus.

  RAID	Schakelt RAID in voor de SATA-controller.
  AHCI	Configureert de SATA-controllers in AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee het opslagstuurprogramma geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard)

NVMe RAID mode
Hiermee kunt u bepalen of u uw M.2 NVMe PCIe SSD's wilt gebruiken om RAID te configureren. (Standaard: Uitgeschakeld)
Chipset SATA Port Enable
Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
Chipset SATA Port 0/1/2/3
Geeft de informatie weer van de aangesloten SATA-apparaten.

• Network Stack Configuration
  Network Stack
  Schakelt het opstarten vanaf het netwerk uit of in om een ​​GPT-formaat OS te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
  IPv4 PXE Support
  Schakelt IPv4 PXE-ondersteuning in of uit. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld.
  IPv4 HTTP Support
  Schakelt HTTP-bootondersteuning voor IPv4 in of uit. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld.
  IPv6 PXE Support
  Schakelt IPv6 PXE-ondersteuning in of uit. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld.
  IPv6 HTTP Support
  Schakelt HTTP-bootondersteuning voor IPv6 in of uit. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld.
  PXE boot wait time
  Hiermee kunt u configureren hoe lang u moet wachten voordat u op <Esc> kunt drukken om de PXE-boot te annuleren. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld. (Standaard: 0)
  Media detect count
  Hiermee kunt u instellen hoe vaak de aanwezigheid van media moet worden gecontroleerd. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld. (Standaard: 1)
• Realtek PCIe Family Controller
  Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratieopties.
• Miscellaneous
  LEDs in System Power On State
  Hiermee kunt u de LED-verlichting van het moederbord in- of uitschakelen wanneer het systeem is ingeschakeld.

  Off	Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem is ingeschakeld.
  On	Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem is ingeschakeld. (Standaard)

  LEDs in Sleep, Hibernation, and Soft Off States
  Hiermee kunt u de verlichtingsmodus van de moederbord-LED's instellen in de systeem S3/S4/S5-status. Dit item is configureerbaar wanneer LEDs in System Power On State is ingesteld op On (Aan).

  Off	Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem de S3/S4/S5-status betreedt. (Standaard)
  On	Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem de S3/S4/S5-status betreedt.

  PCIe Slot Configuration
  Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2, Gen 3 of Gen 4 ^(Note). De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke sleuf. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
  PCIe ASPM Mode
  Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de CPU PCI Express-bus. (Standaard: Uitgeschakeld)
  3DMark01 Enhancement
  Hiermee kunt u bepalen of u de prestaties van sommige legacy-benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)
  IOMMU
  Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: Auto)
  AMD CPU fTPM
  Schakelt de TPM 2.0-functie in of uit die is geïntegreerd in de AMD CPU. (Standaard: Uitgeschakeld)
• Trusted Computing
  Schakelt Trusted Platform Module (TPM) in of uit.
• AMD CBS
  Dit submenu biedt AMD CBS-gerelateerde configuratieopties.
• PC Health
  Reset Case Open Status

  Disabled	Behoudt of wist de record van de vorige chassis-inbraakstatus. (Standaard)
  Enabled	Wist de record van de vorige chassis-inbraakstatus en het veld Case Open toont "Nee" bij de volgende boot.

  (Note (Opmerking)) This item is present only when you install a CPU that supports this feature.
  Case Open (Kast Open)
  Displays the detection status of the chassis intrusion detection device attached to the motherboard CI header. If the system chassis cover is removed, this field will show "Yes" (Ja), otherwise it will show "No" (Nee). To clear the chassis intrusion status record, set Reset Case Open Status (Kast Open Status Resetten) to Enabled (Ingeschakeld), save the settings to the CMOS, and then restart your system.
  CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
  Displays the current system voltages.

• Smart Fan 5
  Monitor (Monitor)
  Allows you to select a target to monitor and to make further adjustment. (Default: CPU FAN)
  Fan Speed Control (Ventilatorsnelheidregeling)
  Allows you to determine whether to enable the fan speed control function and adjust the fan speed.

  Normal (Normaal)	Allows the fan to run at different speeds according to the temperature. You can adjust the fan speed with System Information Viewer based on your system requirements. (Default)
  Silent (Stil)	Allows the fan to run at slow speeds.
  Manual (Handmatig)	Allows you to control the fan speed in the curve graph.
  Full Speed (Volledige snelheid)	Allows the fan to run at full speeds.

  Fan Control Use Temperature Input (Ventilatorregeling Gebruik Temperatuur Input)
  Allows you to select the reference temperature for fan speed control.
  Temperature Interval (Temperatuur Interval)
  Allows you to select the temperature interval for fan speed change.
  Fan Control Mode (Ventilatorregeling Modus)

  Auto (Automatisch)	Lets the BIOS automatically detect the type of fan installed and sets the optimal control mode. (Default)
  Voltage (Spanning)	Voltage mode is recommended for a 3-pin fan.
  PWM	PWM mode is recommended for a 4-pin fan.

  Fan Stop (Ventilator Stop)
  Enables or disables the fan stop function. You can set the temperature limit using the temperature curve. The fan stops operation when the temperature is lower than the limit. (Default: Disabled)
  Temperature (Temperatuur)
  Displays the current temperature of the selected target area.
  Fan Speed (Ventilatorsnelheid)
  Displays current fan speeds.
  Flow Rate (Debiet)
  Displays the flow rate of your water cooling system.
  Temperature Warning Control (Temperatuurwaarschuwing Regeling)
  Sets the warning threshold for temperature. When temperature exceeds the threshold, BIOS will emit warning sound. Options are: Disabled (uitgeschakeld) (default), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  Fan Fail Warning (Ventilator Fout Waarschuwing)
  Allows the system to emit warning sound if the fan is not connected or fails. Check the fan condition or fan connection when this occurs. (Default: Disabled (uitgeschakeld))

Systeeminformatie

Deze sectie geeft informatie over het model van uw moederbord en de BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.
System Language (Systeemtaal)
Selecteert de standaardtaal die door het BIOS wordt gebruikt.
System Date (Systeemdatum)
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om tussen de velden Maand, Dag en Jaar te schakelen en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
System Time (Systeemtijd)
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. 13.00 uur is bijvoorbeeld 13:00:00. Gebruik <Enter> om tussen de velden Uur, Minuut en Seconden te schakelen en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
Access Level (Toegangsniveau)
Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

• Plug in Devices Info (Informatie over aangesloten apparaten)
  Geeft informatie weer over uw SATA-, PCI Express- en M.2-apparaten, indien geïnstalleerd.
• Q-Flash
  Hiermee krijgt u toegang tot het Q-Flash-hulpprogramma om het BIOS bij te werken of een back-up te maken van de huidige BIOS-configuratie.

Opstarten

Boot Option Priorities (Opstartprioriteiten)
Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:".
Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 10 64-bit, selecteert u het optische station met de Windows 10 64-bit installatieschijf en het voorvoegsel "UEFI:".
Bootup NumLock State (NumLock-status bij opstarten)
Schakelt de Numlock-functie op het numerieke toetsenblok van het toetsenbord in of uit na de POST. (Standaard: Aan)
Security Option (Beveiligingsoptie)
Specificeert of er een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u de BIOS Setup (BIOS-instellingen) opent. Nadat u dit item hebt geconfigureerd, stelt u het/de wachtwoord(en) in onder het item Administrator Password/User Password (Beheerderswachtwoord/Gebruikerswachtwoord).

Setup	Er is alleen een wachtwoord vereist voor het openen van het BIOS Setup-programma.
System	Er is een wachtwoord vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard)

Full Screen LOGO Show (Logo op volledig scherm weergeven)
Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Disabled (Uitgeschakeld) slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
Fast Boot (Snel opstarten)
Schakelt Snel opstarten in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast (Ultrasnel) biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
SATA Support (SATA-ondersteuning)

Last Boot SATA Devices Only (Alleen SATA-apparaten van laatste keer opstarten)	Met uitzondering van de vorige opstartschijf, zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)
All SATA Devices (Alle SATA-apparaten)	Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.

Dit item kan alleen worden geconfigureerd wanneer Fast Boot (Snel opstarten) is ingesteld op Enabled (Ingeschakeld) of Ultra Fast (Ultrasnel).
NVMe Support (NVMe-ondersteuning)
Hiermee kunt u NVMe-apparaat(en) in- of uitschakelen. (Standaard: Ingeschakeld)
Dit item kan alleen worden geconfigureerd wanneer Fast Boot (Snel opstarten) is ingesteld op Enabled (Ingeschakeld) of Ultra Fast (Ultrasnel).
VGA Support (VGA-ondersteuning)
Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.

Auto	Schakelt alleen legacy option ROM in.
EFI Driver (EFI-stuurprogramma)	Schakelt EFI option ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd wanneer Fast Boot (Snel opstarten) is ingesteld op Enabled (Ingeschakeld) of Ultra Fast (Ultrasnel).
USB Support (USB-ondersteuning)

Disabled (Uitgeschakeld)	Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Full Initial (Volledige initialisatie)	Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
Partial Initial (Gedeeltelijke initialisatie)	Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.

Dit item kan alleen worden geconfigureerd wanneer Fast Boot (Snel opstarten) is ingesteld op Enabled (Ingeschakeld). Deze functie is uitgeschakeld wanneer Fast Boot (Snel opstarten) is ingesteld op Ultra Fast (Ultrasnel).
NetWork Stack Driver Support (Ondersteuning voor stuurprogramma netwerkstack)

Disabled (Uitgeschakeld)	Schakelt het opstarten vanaf het netwerk uit. (Standaard)
Enabled (Ingeschakeld)	Schakelt het opstarten vanaf het netwerk in.

Dit item kan alleen worden geconfigureerd wanneer Fast Boot (Snel opstarten) is ingesteld op Enabled (Ingeschakeld) of Ultra Fast (Ultrasnel).
CSM Support (CSM-ondersteuning)
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.

Disabled (Uitgeschakeld)	Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.
Enabled (Ingeschakeld)	Schakelt UEFI CSM in. (Standaard)

LAN PXE Boot Option ROM
Hiermee kunt u selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd wanneer CSM Support (CSM-ondersteuning) is ingesteld op Enabled (Ingeschakeld).
Storage Boot Option Control (Opstartoptiebeheer opslag)
Hiermee kunt u selecteren of de UEFI- of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.

Disabled (Uitgeschakeld)	Schakelt option ROM uit.
UEFI Only (Alleen UEFI)	Schakelt alleen UEFI option ROM in. (Standaard)
Legacy Only (Alleen Legacy)	Schakelt alleen legacy option ROM in.

Dit item kan alleen worden geconfigureerd wanneer CSM Support (CSM-ondersteuning) is ingesteld op Enabled (Ingeschakeld).
Other PCI Device ROM Priority (ROM-prioriteit ander PCI-apparaat)
Hiermee kunt u selecteren of de UEFI- of Legacy option ROM moet worden ingeschakeld voor de PCI-apparaatcontroller, anders dan de LAN-, opslagapparaat- en grafische controllers.

Disabled (Uitgeschakeld)	Schakelt option ROM uit.
UEFI Only (Alleen UEFI)	Schakelt alleen UEFI option ROM in. (Standaard)
Legacy Only (Alleen Legacy)	Schakelt alleen legacy option ROM in.

Dit item kan alleen worden geconfigureerd wanneer CSM Support (CSM-ondersteuning) is ingesteld op Enabled (Ingeschakeld).
Administrator Password (Beheerderswachtwoord)
Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup (BIOS-instellingen). Anders dan het gebruikerswachtwoord, kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
User Password (Gebruikerswachtwoord)
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup (BIOS-instellingen). Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en wanneer u om het wachtwoord wordt gevraagd, voert u eerst het juiste wachtwoord in. Wanneer u om een nieuw wachtwoord wordt gevraagd, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
LET OP: Voordat u het gebruikerswachtwoord instelt, moet u eerst het beheerderswachtwoord instellen.

• Secure Boot (Veilig opstarten)
  Hiermee kunt u Secure Boot (Veilig opstarten) in- of uitschakelen en gerelateerde instellingen configureren. Dit item kan alleen worden geconfigureerd wanneer CSM Support (CSM-ondersteuning) is ingesteld op Disabled (Uitgeschakeld).
  Preferred Operating Mode (Voorkeursmodus)
  Hiermee kunt u selecteren of u naar de Easy-modus of de Advanced-modus wilt gaan na het openen van de BIOS Setup (BIOS-instellingen). Auto (Automatisch) opent de BIOS-modus van de laatste keer. (Standaard: Auto)

Save & Exit

Save & Exit Setup
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit slaat de wijzigingen op in de CMOS en verlaat het BIOS Setup-programma. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu.
Exit Without Saving
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit verlaat de BIOS Setup zonder de wijzigingen die in BIOS Setup zijn aangebracht op te slaan in de CMOS. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu.
Load Optimized Defaults
Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem in een optimale staat te werken. Laad altijd de Optimized defaults na het updaten van de BIOS of na het wissen van de CMOS-waarden.
Boot Override
Hiermee kunt u een apparaat selecteren om direct op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en start op vanaf dat apparaat.
Save Profiles
Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1 ~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB (Selecteer bestand in HDD/FDD/USB) selecteren om het profiel op te slaan op uw opslagapparaat.
Load Profiles
Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB (Selecteer bestand in HDD/FDD/USB) selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel automatisch door de BIOS te laten maken, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).

Een RAID-set configureren

RAID-niveaus

	RAID 0	RAID 1	RAID 10
Minimum aantal harde schijven	≥2	2	4
Arraycapaciteit	Aantal harde schijven * Grootte van de kleinste schijf	Grootte van de kleinste schijf	(Aantal harde schijven/2) * Grootte van de kleinste schijf
Fouttolerantie	Nee	Ja	Ja

Voordat u begint, dient u de volgende zaken voor te bereiden:

• Ten minste twee SATA harde schijven of SSD's. ^(Opmerking) (Voor optimale prestaties wordt aanbevolen om twee harde schijven met een identiek model en capaciteit te gebruiken).
• Windows installatie disc.
• Een computer met internetverbinding.
• Een USB-stick.

De Onboard SATA-controller configureren

1. SATA harde schijf(ven) in uw computer installeren
   Installeer de harde schijven/SSD's in de SATA/M.2 connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven.
2. SATA-controller modus configureren in BIOS Setup
   Zorg ervoor dat u de SATA-controller modus correct configureert in de systeem BIOS Setup.
   Stappen:
   Schakel uw computer in en druk op <Delete> (Verwijderen) om tijdens de POST (Power-On Self-Test) naar BIOS Setup te gaan. Onder Settings\IO Ports (Instellingen\IO-poorten) stelt u SATA Configuration\SATA Mode (SATA-configuratie\SATA-modus) in op RAID. Sla vervolgens de instellingen op en start uw computer opnieuw op. (Als u NVMe PCIe SSD's wilt gebruiken om RAID te configureren, zorg er dan voor dat u NVMe RAID mode (NVMe RAID-modus) instelt op Enabled (Ingeschakeld).)
   De BIOS Setup menu's die in deze sectie worden beschreven, kunnen verschillen van de exacte instellingen voor uw moederbord. De daadwerkelijke BIOS Setup menu-opties die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.
3. UEFI RAID-configuratie
   Stappen:
   1. Ga in BIOS Setup naar Boot (Opstarten) en zet CSM Support (CSM-ondersteuning) op Disabled (Uitgeschakeld). Sla de wijzigingen op en verlaat BIOS Setup.
   2. Nadat het systeem opnieuw is opgestart, gaat u opnieuw naar BIOS Setup. Ga vervolgens naar het submenu Settings\IO Ports\RAIDXpert2 Configuration Utility (Instellingen\IO-poorten\RAIDXpert2 Configuratieprogramma).
   3. Druk in het scherm RAIDXpert2 Configuration Utility (RAIDXpert2 Configuratieprogramma) op <Enter> op Array Management (Arraybeheer) om het scherm Create Array (Array maken) te openen. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1 en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> op Select Physical Disks (Fysieke schijven selecteren) om het scherm Select Physical Disks (Fysieke schijven selecteren) te openen.
   4. Selecteer in het scherm Select Physical Disks (Fysieke schijven selecteren) de harde schijven die in de RAID-array moeten worden opgenomen en stel ze in op Enabled (Ingeschakeld). Gebruik vervolgens de pijl-omlaagtoets om naar Apply Changes (Wijzigingen toepassen) te gaan en druk op <Enter>. Ga vervolgens terug naar het vorige scherm en stel Select CacheTagSize (CacheTagSize selecteren), Read Cache Policy (Leescachebeleid) en Write Cache Policy (Schrijfcachebeleid) in.
   5. Ga naar Create Array (Array maken) en druk op <Enter> om te beginnen.
   6. Na voltooiing wordt u teruggebracht naar het scherm Array Management (Arraybeheer). Onder Manage Array Properties (Arrayeigenschappen beheren) kunt u het nieuwe RAID-volume en informatie over het RAID-niveau, de arraynaam, de arraycapaciteit, enz. zien.
      (Opmerking) Een M.2 PCIe SSD kan niet worden gebruikt om een RAID-set in te stellen, noch met een M.2 SATA SSD, noch met een SATA harde schijf.

Installeer het RAID-stuurprogramma en het besturingssysteem
Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Het besturingssysteem installeren
Aangezien sommige besturingssystemen al een RAID-stuurprogramma bevatten, hoeft u geen afzonderlijk RAID-stuurprogramma te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we u aan alle vereiste stuurprogramma's van het GIGABYTE APP Center te installeren om de systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u een extra RAID-stuurprogramma levert tijdens het OS-installatieproces, raadpleegt u de onderstaande stappen:

1. Ga naar de website van GIGABYTE, blader naar de webpagina van het moederbordmodel, download het bestand AMD RAID Preinstall Driver (AMD RAID Preinstall-stuurprogramma) op de pagina Support\Download\SATA RAID/AHCI (Ondersteuning\Downloaden\SATA RAID/AHCI), pak het bestand uit en kopieer de bestanden naar uw USB-stick.
2. Start op vanaf de Windows-installatie disc en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd het stuurprogramma te laden, selecteert u Browse (Bladeren).
3. Plaats de USB-stick en blader naar de locatie van het stuurprogramma. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.

Stuurprogramma's installeren

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechterbenedenhoek van het bureaublad waarin wordt gevraagd of u de stuurprogramma's en GIGABYTE-applicaties via het APP Center wilt downloaden en installeren. Klik op Install (Installeren) om door te gaan met de installatie. (Zorg er in BIOS Setup voor dat Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install (Instellingen\IO-poorten\APP Center Download & Install-configuratie\APP Center Download & Install) is ingesteld op Enabled (Ingeschakeld).)

Wanneer het dialoogvenster Gebruiksrechtovereenkomst verschijnt, drukt u op <Accept> (Accepteren) om APP Center te installeren. Selecteer in het APP Center-scherm de stuurprogramma's en applicaties die u wilt installeren en klik op Install (Installeren).

Zorg er voor de installatie voor dat het systeem is verbonden met internet.

Bezoek de website van GIGABYTE voor meer software-informatie.

Bezoek de website van GIGABYTE voor meer informatie over het oplossen van problemen.

Neem contact met ons op
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Om een technische of niet-technische (verkoop/marketing) vraag in te dienen, gaat u naar:https://esupport.gigabyte.com


Bezoek de website van GIGABYTE voor meer productdetails.

GIGABYTE zal het papierverbruik verminderen om de verantwoordelijkheden van een wereldburger na te komen. Om de gevolgen voor de opwarming van de aarde te verminderen, zijn de verpakkingsmaterialen van dit product recyclebaar en herbruikbaar. GIGABYTE werkt met u samen om het milieu te beschermen.

Auteursrecht
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden.
De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectieve eigenaars.

Referenties

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE B550M AORUS PRO AX - Handleiding moederbord

Beschikbare talen
