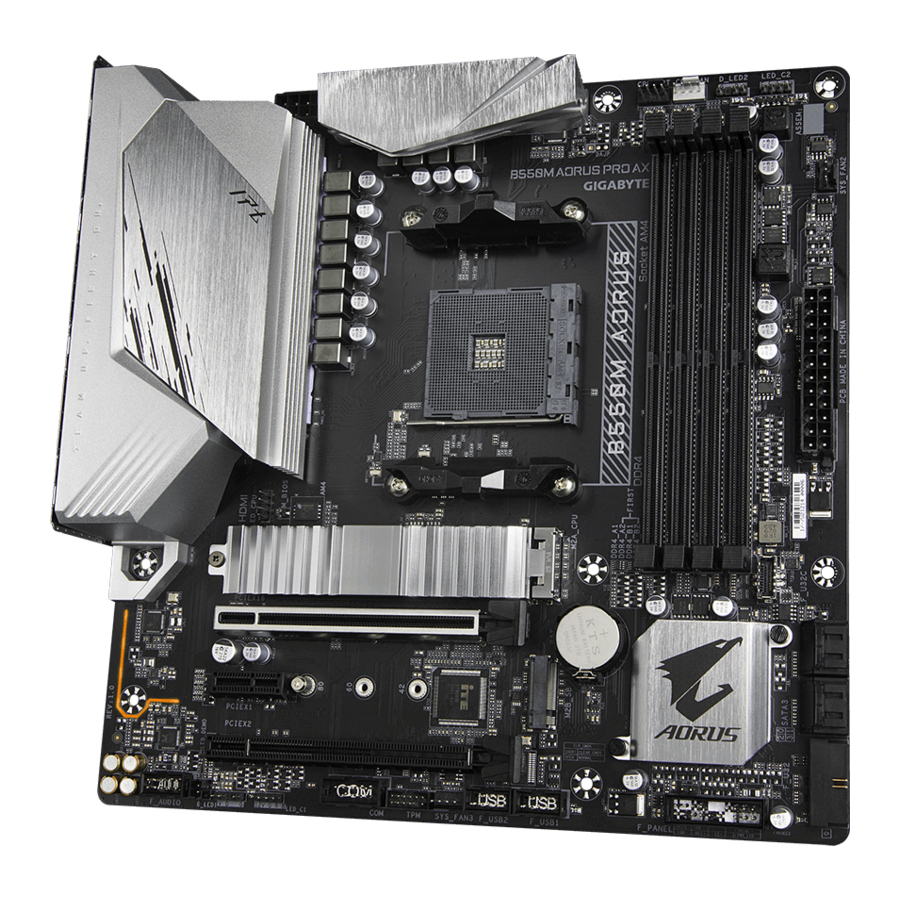

GIGABYTE B550M AORUS PRO AX – emaplaadi käsiraamat

Sisu

Emaplaadi versiooni tuvastamine

Teie emaplaadi versiooninumber näeb välja selline: "REV: X.X." Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Kontrollige oma emaplaadi versiooni enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimist.
Näide:
Emaplaadi versiooni tuvastamine

Emaplaadi B550M AORUS PRO AX paigutus

Emaplaadi paigutus

Karbi sisu

  • Emaplaat B550M AORUS PRO AX
  • Kaks SATA-kaablit
  • Kasutusjuhend
  • Üks antenn

* Ülaltoodud karbi sisu on ainult viitamiseks ja tegelikud esemed sõltuvad teie saadud tootepaketist.
Karbi sisu võidakse ette teatamata muuta.

Riistvara paigaldamine

Paigaldamisel järgitavad ettevaatusabinõud

Emaplaat sisaldab arvukalt õrnu elektroonilisi vooluringe ja komponente, mis võivad elektrostaatilise lahenduse (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid juhiseid:

  • Enne paigaldamist veenduge, et korpus sobib emaplaadile.
  • Enne paigaldamist ärge eemaldage ega lõhkuge emaplaadi S/N (seerianumber) kleebist ega edasimüüja poolt tarnitud garantiikleebist. Neid kleebiseid on vaja garantii kinnitamiseks.
  • Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, eemaldades toitejuhtme pistikupesast.
  • Riistvarakomponentide ühendamisel emaplaadi sisemiste pistikutega veenduge, et need on tihedalt ja kindlalt ühendatud.
  • Emaplaadi käsitsemisel vältige metalljuhtmete või pistikute puudutamist.
  • Parim on kanda elektrostaatilise lahenduse (ESD) käepaela elektrooniliste komponentide, nagu emaplaadi, CPU või mälu käsitsemisel. Kui teil pole ESD käepaela, hoidke oma käed kuivana ja puudutage kõigepealt metalleset, et staatiline elekter eemaldada.
  • Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilisse varjestuskonteinerisse.
  • Enne toitekaabli ühendamist või emaplaadist lahtiühendamist veenduge, et toide on välja lülitatud.
  • Enne toite sisselülitamist veenduge, et toitepinge on seatud vastavalt kohalikule pingestandardile.
  • Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
  • Emaplaadi kahjustamise vältimiseks ärge laske kruvidel kokku puutuda emaplaadi vooluringi või selle komponentidega.
  • Veenduge, et emaplaadil või arvuti korpuses ei oleks järelejäänud kruve ega metallkomponente.
  • Ärge asetage arvutisüsteemi ebatasasele pinnale.
  • Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
  • Arvuti toite sisselülitamine installiprotsessi ajal võib põhjustada süsteemi komponentide kahjustusi ja kasutaja füüsilist kahju.
  • Kui te pole mõnes installietapis kindel või teil on tootega seotud probleem, pidage nõu sertifitseeritud arvutitehnikuga.
  • Kui kasutate adapterit, pikendustoitekaablit või pistikupesa, pidage kindlasti nõu selle paigaldus- ja/või maandusjuhistega.

Toote spetsifikatsioonid

CPU ikoonCPU
  • AMD Socket AM4, tugi: 3rd Generation AMD Ryzen ™ protsessorid/ 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics protsessorid (külastage GIGABYTE'i veebisaiti, et näha uusimat CPU tugiloendit.)
kiibistiku ikoonKiibistik
  • AMD B550
mälu ikoonMälu
  • 4 x DDR4 DIMM pesa, mis toetavad kuni 128 GB (32 GB ühe DIMM mahutavusega) süsteemimälu
  • DDR4 3200/2933/2667/2400/2133 MHz mälumoodulite tugi
  • Kahe kanaliga mäluarhitektuur
  • ECC Un-buffered DIMM 1Rx8/2Rx8 mälumoodulite tugi
  • non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 mälumoodulite tugi
  • Extreme Memory Profile (XMP) mälumoodulite tugi (külastage GIGABYTE'i veebisaiti, et näha uusimaid toetatud mälukiirusi ja mälumooduleid.)
graafika ikoonIntegreeritud graafika
  • Integreeritud 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics protsessoritesse:
    • 1 x HDMI port, mis toetab maksimaalset resolutsiooni 4096x2160@60 Hz
      * HDMI 2.1 versiooni, HDCP 2.3 ja HDR-i tugi.
    • 1 x DisplayPort, mis toetab maksimaalset resolutsiooni 5120x2880@60 Hz
      * DisplayPort 1.4 versiooni, HDCP 2.3 ja HDR-i tugi.
  • Maksimaalne jagatud mälu 16 GB
heli ikoonHeli
  • Realtek ® ALC1200 kodek
  • High Definition Audio
  • 2/4/5.1/7.1-kanalit
  • S/PDIF väljundi tugi
LAN-i ikoonLAN
  • Realtek ® 2.5GbE LAN kiip (2.5 Gbit/1 Gbit/100 Mbit)
traadita ühenduse mooduli ikoonTraadita side moodul
  • Intel ® Wi-Fi 6 AX200 (PCB rev. 1.0 jaoks)
    • WIFI a, b, g, n, ac, ax, mis toetab 2,4/5 GHz Dual-Band
    • BLUETOOTH 5.2
    • 11ax 160MHz traadita standardi ja kuni 2,4 Gbps andmeedastuskiiruse tugi
  • AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.1/1.2 jaoks)
    • WIFI a, b, g, n, ac, ax, mis toetab 2,4/5/6 GHz kandesagedusribasid
    • BLUETOOTH 5.2
    • 11ax 80MHz traadita standardi ja kuni 1,2 Gbps andmeedastuskiiruse tugi (tegelik andmeedastuskiirus võib varieeruda sõltuvalt keskkonnast ja seadmetest.)
laienduspesade ikoonLaienduspesad
  • 1 x PCI Express x16 pesa (PCIEX16), integreeritud CPU-sse:
    • 3rd Generation AMD Ryzen ™ protsessorid toetavad PCIe 4.0 x16 režiimi
    • 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics protsessorid toetavad PCIe 3.0 x16 režiimi
      * Optimaalse jõudluse saavutamiseks, kui paigaldatakse ainult üks PCI Express graafikakaart, veenduge, et see on paigaldatud PCIEX16 pessa.
  • 1 x PCI Express x16 pesa (PCIEX2), integreeritud kiibistikusse:
    • PCIe 3.0 x2 režiimi tugi
  • 1 x PCI Express x1 pesa (PCIEX1), integreeritud kiibistikusse:
    • PCIe 3.0 x1 režiimi tugi
salvestusliidese ikoonSalvestusliides
  • 1 x M.2 pistik (M2A_CPU), integreeritud CPU-sse, Socket 3 tugi, M key, tüüp 2242/2260/2280/22110 SSD-d:
    • 3rd Generation AMD Ryzen ™ protsessorid toetavad SATA ja PCIe 4.0 x4/x2 SSD-sid
    • 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics protsessorid toetavad SATA ja PCIe 3.0 x4/x2 SSD-sid
  • 1 x M.2 pistik (M2B_SB), integreeritud kiibistikusse, Socket 3 tugi, M key, tüüp 2242/2260/2280 SSD-d:
    • SATA ja PCIe 3.0 x4/x2 SSD-de tugi
  • 4 x SATA 6Gb/s pistikud, integreeritud kiibistikusse:
    • RAID 0, RAID 1 ja RAID 10 tugi
USB ikoonUSB
  • CPU:
    • 3 x USB 3.2 Gen 1 porti tagapaneelil
    • 1 x USB 3.2 Gen 2 Type-A port (punane) tagapaneelil
  • CPU+1 USB 2.0 Hub:
    • 2 x USB 2.0/1.1 porti tagapaneelil
  • Kiibistik:
    • 1 x USB Type-C ® port tagapaneelil, USB 3.2 Gen 2 toega
    • 1 x USB Type-C ® port USB 3.2 Gen 1 toega, saadaval läbi sisemise USB päise
    • 2 x USB 3.2 Gen 1 porti, saadaval läbi sisemise USB päise
    • 3 x USB 2.0/1.1 porti (2 porti tagapaneelil, 1 port saadaval läbi sisemise USB päise)
  • Chipset+1 USB 2.0 Hub:
    • 3 x USB 2.0/1.1 porti, saadaval läbi sisemiste USB päiste
sisemiste pistikute ikoonSisemised pistikud
  • 1 x 24-pin ATX peatoite pistik
  • 1 x 8-pin ATX 12V toite pistik
  • 1 x CPU ventilaatori päis
  • 1 x vesijahutusega CPU ventilaatori päis
  • 3 x süsteemi ventilaatori päised
  • 2 x adresseeritavat LED riba päised
  • 2 x RGB LED riba päised
  • 1 x CPU jahuti LED riba/RGB LED riba päis
  • 2 x M.2 Socket 3 pistikud
  • 4 x SATA 6Gb/s pistikud
  • 1 x esipaneeli päis
  • 1 x esipaneeli helipäis
  • 1 x USB Type-C ® päis, USB 3.2 Gen 1 toega
  • 1 x USB 3.2 Gen 1 päis
  • 2 x USB 2.0/1.1 päised
  • 1 x serial port header
  • 1 x Trusted Platform Module (TPM) päis (2x6 pin, ainult GC-TPM2.0_S mooduli jaoks)
  • 1 x Clear CMOS jumper
tagapaneeli pistikute ikoonTagapaneeli pistikud
  • 4 x USB 2.0/1.1 porti
  • 2 x SMA antenni pistikut (2T2R)
  • 1 x DisplayPort
  • 1 x HDMI port
tagapaneeli pistikute ikoonTagapaneeli pistikud
  • 3 x USB 3.2 Gen 1 porti
  • 1 x USB 3.2 Gen 2 Type-A port (punane)
  • 1 x USB Type-C ® port, USB 3.2 Gen 2 toega
  • 1 x Q-Flash Plus nupp
  • 1 x RJ-45 port
  • 1 x optiline S/PDIF väljundi pistik
  • 5 x helipistikud
I/O kontrolleri ikoonI/O kontroller
  • iTE ® I/O kontrolleri kiip
riistvara monitori ikoonRiistvara monitor
  • Pinge tuvastamine
  • Temperatuuri tuvastamine
  • Ventilaatori kiiruse tuvastamine
  • Vesijahutuse voolukiiruse tuvastamine
  • Ülekuumenemise hoiatus
  • Ventilaatori rikke hoiatus
  • Ventilaatori kiiruse juhtimine
    * Kas ventilaatori kiiruse juhtimise funktsioon on toetatud, sõltub teie installitud jahutist.
BIOS-i ikoonBIOS
  • 1 x 128 Mbit välkmälu
  • Litsentsitud AMI UEFI BIOS-i kasutamine
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
unikaalsete funktsioonide ikoonUnikaalsed funktsioonid
  • APP Centeri tugi
    * APP Centeris saadaolevad rakendused võivad erineda emaplaadi mudeli järgi. Iga rakenduse toetatud funktsioonid võivad samuti erineda sõltuvalt emaplaadi spetsifikatsioonidest.
    • @BIOS
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Q-Flash Plus tugi
  • Q-Flash tugi
  • Xpress Install tugi
kaasasoleva tarkvara ikoonKaasasolev tarkvara
  • Norton ® Internet Security (OEM versioon)
  • Realtek ® 8125 Gaming LAN Bandwidth Control Utility
operatsioonisüsteemi ikoonOperatsioonisüsteem
  • Windows 10 64-bitise versiooni tugi
vorminguteguri ikoonVormingutegur
  • Micro ATX vormingutegur; 24,4cm x 24,4cm

* GIGABYTE jätab endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma ette teatamata.

GIGABYTE'i veebisait
CPU, mälumoodulite, SSD-de ja M.2 seadmete tugiloendite jaoks külastage GIGABYTE'i veebisaiti.

GIGABYTE'i utiliitide loend
Rakenduste uusima versiooni allalaadimiseks külastage GIGABYTE'i veebisaidil lehte Support\Utility List (tugi\utiliitide loend).

CPU paigaldamine

ettevaatustEnne CPU paigaldamise alustamist lugege läbi järgmised juhised:

  • Veenduge, et emaplaat toetab CPU-d.
    (Viimase CPU tugiloendi leiate GIGABYTE'i veebisaidilt.)
  • Enne CPU paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
  • Leidke CPU esimene kontakt. CPU-d ei saa sisestada, kui see on valesti orienteeritud.
  • Kandke CPU pinnale ühtlane ja õhuke kiht termopastat.
  • Ärge lülitage arvutit sisse, kui CPU jahuti pole paigaldatud, vastasel juhul võib CPU üle kuumeneda ja kahjustuda.
  • Seadke CPU hostisagedus vastavalt CPU spetsifikatsioonidele. Süsteemi siini sagedust ei soovitata seada riistvara spetsifikatsioonidest kõrgemale, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite sagedust seada üle standardsete spetsifikatsioonide, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas CPU, graafikakaart, mälu, kõvaketas jne.

CPU paigaldamine
Tõstke CPU pesa lukustushoob täielikult üles. Leidke CPU pesa ja CPU esimene kontakt (tähistatud väikese kolmnurgaga). Kui CPU on oma pesasse paigutatud, asetage üks sõrm CPU keskele, langetades lukustushooba ja lukustades selle täielikult lukustatud asendisse.
CPU paigaldamine
ettevaatustÄrge suruge CPU-d CPU pesasse enne, kui CPU pesa lukustushoob on üles tõstetud, vastasel juhul võib CPU ja CPU pesa kahjustuda.

Mälu paigaldamine

ettevaatustEnne mälu paigaldamise alustamist lugege läbi järgmised juhised:

  • Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahu, brändi, kiiruse ja kiipidega mälu.
    (Viimaste toetatud mälukiiruste ja mälumoodulite kohta vaadake GIGABYTE'i veebisaiti.)
  • Enne mälu paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
  • Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.

Kahekanalilise mälu konfiguratsioon
Sellel emaplaadil on neli mälupesa ja see toetab kahekanalilist tehnoloogiat. Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahekanalilise mälurežiimi lubamine kahekordistab algse mälu ribalaiuse.

Riistvara paigaldamise üksikasjade saamiseks külastage GIGABYTE'i veebisaiti.

Soovitatav kahekanalilise mälu konfiguratsioon:

DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2
2 moodulit - - DS/SS - - DS/SS
4 moodulit DS/SS DS/SS DS/SS DS/SS

(SS=ühepoolne, DS=kahepoolne, "- -"=mälu puudub)

CPU piirangute tõttu lugege enne mälu kahekanalilises režiimis paigaldamist läbi järgmised juhised.

  1. Kahekanalilist režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
  2. Kahekanalilise režiimi lubamisel kahe või nelja mälumooduliga on soovitatav kasutada sama mahu, brändi, kiiruse ja kiipidega mälu.

Laienduskaardi paigaldamine

ettevaatustEnne laienduskaardi paigaldamise alustamist lugege läbi järgmised juhised:

  • Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt läbi laienduskaardiga kaasas olnud juhend.
  • Enne laienduskaardi paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.

Tagapaneeli ühendused

Tagapaneeli ühendused

  1. USB 2.0/1.1 port
    USB port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks.
  2. DisplayPort (Märkus 1)
    DisplayPort pakub kvaliteetset digitaalset pilti ja heli, toetades kahesuunalist heliedastust. DisplayPort toetab HDCP 2.3 sisukaitse mehhanisme. Saate seda porti kasutada oma DisplayPorti toetatud monitori ühendamiseks. Märkus: DisplayPorti tehnoloogia toetab maksimaalset eraldusvõimet 5120x2880@60 Hz, kuid tegelikult toetatud eraldusvõimed sõltuvad kasutatavast monitorist.
  3. HDMI-port(Märkus 1)

    HDMI-port ühildub HDCP 2.3-ga ja toetab Dolby TrueHD ja DTS HD Master Audio formaate. See toetab ka kuni 192KHz/24bit 7.1-kanalilist LPCM-heliväljundit. Saate seda porti kasutada oma HDMI-d toetava monitori ühendamiseks. Maksimaalne toetatud eraldusvõime on 4096x2160@60 Hz, kuid tegelikult toetatud eraldusvõimed sõltuvad kasutatavast monitorist.
    Pärast DisplayPort/HDMI seadme paigaldamist seadke kindlasti vaikimisi heli taasesitusseadmeks DisplayPort/HDMI. (Üksuse nimi võib olenevalt teie operatsioonisüsteemist erineda.)
  4. USB 3.2 Gen 1 port
    USB 3.2 Gen 1 port toetab USB 3.2 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
  5. Q-Flash Plus nupp (Märkus 2)
    Q-Flash Plus võimaldab teil BIOS-i värskendada, kui teie süsteem on välja lülitatud (S5 väljalülitus olek). Salvestage uusim BIOS USB-mälupulgale ja ühendage see Q-Flash Plus pordiga ning seejärel saate BIOS-i automaatselt vilkuma panna, vajutades lihtsalt Q-Flash Plus nuppu. QFLED vilgub, kui BIOS-i sobitamine ja vilkumistegevused algavad, ja lõpetab vilkumise, kui peamine BIOS-i vilkumine on lõppenud.
    (Märkus 1) Ainult 3. põlvkonna AMD Ryzen™ koos Radeon™ Graphics protsessoritega.
    (Märkus 2) Q-Flash Plus funktsiooni lubamiseks külastage GIGABYTE'i veebisaidi "Unikaalsed funktsioonid" veebilehte.
  6. USB 3.2 Gen 1 port (Q-Flash Plus port)
    USB 3.2 Gen 1 port toetab USB 3.2 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks. Enne Q-Flash Plus (Märkus 2) kasutamist sisestage kõigepealt USB-mälupulk sellesse porti.
  7. RJ-45 LAN-port
    Gigabit Ethernet LAN-port pakub Interneti-ühendust kuni 2,5 Gbps andmeedastuskiirusega. Järgnev kirjeldab LAN-pordi LED-ide olekuid.

    Kiirus LED:
    Olek Kirjeldus
    Oranž 2,5 Gbps andmeedastuskiirus
    Roheline 1 Gbps andmeedastuskiirus
    Väljas 100 Mbps andmeedastuskiirus
    Aktiivsus LED:
    Olek Kirjeldus
    Vilgub Andmete edastamine või vastuvõtmine toimub
    Väljas Andmete edastamine või vastuvõtmine ei toimu
  1. USB 3.2 Gen 2 Type-A port (punane)
    USB 3.2 Gen 2 port toetab USB 3.2 Gen 2 spetsifikatsiooni ja ühildub USB 3.2 Gen 1 ja USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
  2. USB Type-C® port
    Pööratav USB-port toetab USB 3.2 Gen 2 spetsifikatsiooni ja ühildub USB 3.2 Gen 1 ja USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
  3. SMA antenni ühendused (2T2R)
    Kasutage seda ühendust antenni ühendamiseks.
    Parema signaali vastuvõtu tagamiseks pingutage antennid antenniühenduste külge ja suunake seejärel antennid õigesti.
  4. Keskkõlari/Subwoofri väljund
    Kasutage seda helipesa keskkõlarite/subwoofri ühendamiseks.
  5. Tagakõlari väljund
    Kasutage seda helipesa tagakõlarite ühendamiseks.
  6. Optiline S/PDIF väljundühendus
    See ühendus pakub digitaalset heliväljundit välisele helisüsteemile, mis toetab digitaalset optilist heli. Enne selle funktsiooni kasutamist veenduge, et teie helisüsteemil on optiline digitaalse heli sisendühendus.
  7. Liinisisend/Külgkõlari väljund
    Liinisisendi pesa. Kasutage seda helipesa liinisisendseadmete jaoks, nagu optiline draiv, Walkman jne.
  8. Liiniväljund/Esikõlari väljund
    Liiniväljundi pesa.
  9. Mikrofoni sisend/Külgkõlari väljund
    Mikrofoni sisendi pesa.
    (Märkus 2) Q-Flash Plus funktsiooni lubamiseks külastage GIGABYTE'i veebisaidi "Unikaalsed funktsioonid" veebilehte.

Helipesa konfiguratsioonid:

Pesa Kõrvaklapid/2-kanaliline 4-kanaliline 5.1-kanaliline 7.1-kanaliline
  1. Keskkõlari/Subwoofri väljund
  1. Tagakõlari väljund
  1. Liinisisend/Külgkõlari väljund
  1. Liiniväljund/Esikõlari väljund
  1. Mikrofoni sisend/Külgkõlari väljund

Helitarkvara abil saate muuta helipesa funktsionaalsust. Kui soovite paigaldada külgkõlari, peate helidraiveri kaudu liinisisendi või mikrofoni sisendi külgkõlari väljundiks muutma.

ettevaatust

  • Tagapaneeli ühendusega ühendatud kaabli eemaldamisel eemaldage kõigepealt kaabel seadmest ja seejärel emaplaadilt.
  • Kaabli eemaldamisel tõmmake see ühendusest otse välja. Ärge kõigutage seda küljelt küljele, et vältida kaabliühenduse sees elektrilist lühist.


Helitarkvara konfigureerimise üksikasjade saamiseks külastage GIGABYTE'i veebisaiti.

Sisemised ühenduskohad

Sisemised ühenduskohad

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2/3
  5. CPU_OPT
  6. D_LED1/D_LED2
  7. LED_CPU
  8. LED_C1/LED_C2
  9. SATA3 0/1/2/3
  10. M2A_CPU/M2B_SB
  1. F_PANEL
  2. F_AUDIO
  3. F_U32C
  4. F_U32
  5. F_USB1/F_USB2
  6. TPM
  7. COM
  8. CLR_CMOS
  9. BAT

ettevaatustEnne välisseadmete ühendamist lugege järgmisi juhiseid:

  • Esmalt veenduge, et teie seadmed ühilduvad ühenduskohtadega, mida soovite ühendada.
  • Enne seadmete paigaldamist lülitage seadmed ja arvuti kindlasti välja. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.
  • Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi ühenduskoha külge kinnitatud.

1/2) ATX_12V/ATX (2x4 12V toiteühenduskoht ja 2x12 peamine toiteühenduskoht)
Toiteühenduskoha abil saab toiteallikas tagada piisavalt stabiilse toite kõigile emaplaadi komponentidele. Enne toiteühenduskoha ühendamist veenduge, et toiteallikas on välja lülitatud ja kõik seadmed on korralikult paigaldatud. Toiteühenduskohal on lollikindel disain. Ühendage toiteallika kaabel toiteühenduskohaga õiges asendis.
12 V toiteühenduskoht varustab peamiselt CPU-d toitega. Kui 12 V toiteühenduskoht pole ühendatud, ei käivitu arvuti.
Laiendusnõuete täitmiseks on soovitatav kasutada toiteallikat, mis talub suurt energiatarbimist (500 W või rohkem). Kui kasutatakse toiteallikat, mis ei taga vajalikku võimsust, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

Pini nr. Definitsioon Pini nr. Definitsioon
1 GND (ainult 2x4-pin 12V jaoks) 5 +12V (ainult 2x4-pin 12V jaoks)
2 GND (ainult 2x4-pin 12V jaoks) 6 +12V (ainult 2x4-pin 12V jaoks)
3 GND 7 +12V
4 GND 8 +12V

Pini nr. Definitsioon Pini nr. Definitsioon
1 3,3 V 13 3,3 V
2 3,3 V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (pehme sisse/välja)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Toide OK 20 NC
9 5VSB (ooterežiimi +5V) 21 +5V
10 +12V 22 +5V
11 +12V (ainult 2x12-pin ATX jaoks) 23 +5V (ainult 2x12-pin ATX jaoks)
12 3,3 V (ainult 2x12-pin ATX jaoks) 24 GND (ainult 2x12-pin ATX jaoks)

3/4) CPU_FAN/SYS_FAN1/2/3 (ventilaatori ühenduskohad)
Kõik selle emaplaadi ventilaatori ühenduskohad on 4-pinilised. Enamikul ventilaatori ühenduskohtadel on lollikindel sisestusdisain. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges asendis (must ühenduskaabli juhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist koos ventilaatori kiiruse reguleerimise disainiga. Optimaalseks soojuse hajutamiseks on soovitatav paigaldada šassii sisse süsteemi ventilaator.

Pini nr. Definitsioon
1 GND
2 Pinge kiiruse reguleerimine
3 Tajumine
4 PWM kiiruse reguleerimine
Ühenduskoht CPU_FAN SYS_FAN1/2/3
Maksimaalne voolutugevus 2A 2A
Maksimaalne võimsus 24W 24W

ettevaatust

  • Ühendage kindlasti ventilaatori kaablid ventilaatori ühenduskohtadega, et vältida CPU ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada CPU kahjustusi või süsteem võib hanguda.
  • Need ventilaatori ühenduskohad ei ole konfiguratsiooni džemprite plokid. Ärge asetage ühenduskohale džemprikatet.
  1. CPU_OPT (vesijahutusega CPU ventilaatori ühenduskoht)
    Ventilaatori ühenduskoht on 4-piniline ja sellel on lollikindel sisestusdisain. Enamikul ventilaatori ühenduskohtadel on lollikindel sisestusdisain. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges asendis (must ühenduskaabli juhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist koos ventilaatori kiiruse reguleerimise disainiga.
    Pini nr. Definitsioon
    1 GND
    2 Pinge kiiruse reguleerimine
    3 Tajumine
    4 PWM kiiruse reguleerimine

ettevaatust

  • Ühendage kindlasti ventilaatori kaablid ventilaatori ühenduskohtadega, et vältida CPU ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada CPU kahjustusi või süsteem võib hanguda.
  • Need ventilaatori ühenduskohad ei ole konfiguratsiooni džemprite plokid. Ärge asetage ühenduskohale džemprikatet.
  1. D_LED1/D_LED2 (adresseeritavad LED-riba ühenduskohad)
    Ühenduskohti saab kasutada tavalise 5050 adresseeritava LED-riba ühendamiseks, mille maksimaalne võimsus on 5 A (5 V) ja maksimaalne LED-ide arv 1000.
    Pini nr definitsioon
    1 V (5V)
    2 Andmed
    3 Pini pole
    4 GND

    Ühendage adresseeritav LED-riba pesaga. LED-riba toitepistik (märgistatud pistikul kolmnurgaga) tuleb ühendada adresseeritava LED-riba pesa 1. kontaktiga. Vale ühendus võib LED-riba kahjustada.
    Adresseeritav LED-riba pesa

  2. LED_CPU (CPU jahuti LED-riba/RGB LED-riba pesa)
    Pesa saab kasutada CPU jahuti LED-riba või standardse 5050 RGB LED-riba (12V/G/R/B) ühendamiseks, maksimaalse võimsusega 2A (12V) ja maksimaalse pikkusega 2m.
    CPU jahuti LED-riba/RGB LED-riba pesa
    Kontakti nr Definitsioon
    1 12V
    2 G
    3 R
    4 B
    Ühendage CPU jahuti LED-riba/RGB LED-riba pesaga. RGB LED-riba toitepistik (märgistatud pistikul kolmnurgaga) tuleb ühendada selle pesa 1. kontaktiga (12V). Vale ühendus võib LED-riba kahjustada.
    CPU jahuti LED-riba/RGB LED-riba
    MärkusLED-riba tulede sisse/välja lülitamise kohta leiate teavet GIGABYTE'i veebisaidi veebilehelt "Unikaalsed funktsioonid".
    ettevaatustEnne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.
  3. LED_C1/LED_C2 (RGB LED-riba pesad)
    Pesasid saab kasutada standardse 5050 RGB LED-riba (12V/G/R/B) ühendamiseks, maksimaalse võimsusega 2A (12V) ja maksimaalse pikkusega 2m.
    RGB LED-riba pesad
    Kontakti nr Definitsioon
    1 12V
    2 G
    3 R
    4 B
    Ühendage CPU jahuti LED-riba/RGB LED-riba pesaga. RGB LED-i toitepistik (märgistatud pistikul kolmnurgaga) tuleb ühendada selle pesa kontaktiga 1 (12V). Vale ühendus võib LED-riba kahjustada.
    RGB LED-riba pesa
    MärkusLED-riba tulede sisse/välja lülitamise kohta leiate teavet GIGABYTE'i veebisaidi veebilehelt "Unikaalsed funktsioonid".
    ettevaatustEnne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.
  4. SATA3 0/1/2/3 (SATA 6Gb/s ühendused)
    SATA ühendused vastavad SATA 6Gb/s standardile ja ühilduvad standarditega SATA 3Gb/s ja SATA 1.5Gb/s. Iga SATA ühendus toetab ühte SATA seadet. SATA ühendused toetavad RAID 0, RAID 1 ja RAID 10. RAID-massiivi konfigureerimise juhised leiate peatükist "RAID-komplekti konfigureerimine".
    SATA3 0/1/2/3 (SATA 6Gb/s ühendused)
    Kontakti nr Definitsioon
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  5. 2A_CPU/M2B_SB (M.2 pesa 3 ühendused)
    M.2 ühendused toetavad M.2 SATA SSD-sid või M.2 PCIe SSD-sid ja toetavad RAID-konfiguratsiooni. Pange tähele, et M.2 PCIe SSD-d ei saa kasutada RAID-komplekti loomiseks koos M.2 SATA SSD või SATA kõvakettaga. RAID-massiivi konfigureerimise juhised leiate peatükist "RAID-komplekti konfigureerimine".
    M2A_CPU/M2B_SB (M.2 pesa 3 ühendused)
    M.2 SSD õigeks paigaldamiseks M.2 ühendusse järgige alltoodud samme.
    1. samm:
    Leidke M.2 ühendus, kuhu M.2 SSD paigaldate, kasutage kruvikeerajat, et jahutusradiaatoril olev kruvi lahti keerata ja seejärel eemaldage jahutusradiaator. (Ainult M2A_CPU ühendusel on jahutusradiaator)
    2. samm:
    Leidke M.2 SSD draivi pikkuse põhjal õige kinnitusava. Vajadusel liigutage vahetükk soovitud kinnitusavasse. Sisestage M.2 SSD M.2 ühendusse nurga all.
    3. samm:
    Vajutage M.2 SSD alla ja kinnitage see kruviga. Asetage jahutusradiaator tagasi ja kinnitage see algse ava külge. Enne jahutusradiaatori asetamist eemaldage jahutusradiaatori põhjast kaitsekile.
  6. F_PANEL (esipaneeli pesa)
    Ühendage selle pesaga toitelüliti, lähtestuslüliti, kõlar, šassii sissetungi lüliti/andur ja šassii süsteemi oleku indikaator vastavalt alltoodud kontaktide jaotusele. Enne kaablite ühendamist pange tähele positiivseid ja negatiivseid kontakte.
    Esipaneeli pesa
  • PLED/PWR_LED (toite LED):
    Ühendatakse šassii esipaneelil oleva toiteoleku indikaatoriga. LED põleb, kui süsteem töötab. LED on välja lülitatud, kui süsteem on S3/S4 unerežiimis või välja lülitatud (S5).
  • PW (toitelüliti):
    Ühendatakse šassii esipaneelil oleva toitelülitiga. Saate konfigureerida süsteemi väljalülitamise viisi toitelüliti abil (lisateabe saamiseks vaadake peatükki "BIOS-i seadistus", "Seaded\Platvormi toide").
  • SPEAK (kõlar):
    Ühendatakse šassii esipaneelil oleva kõlariga. Süsteem teatab süsteemi käivitamise olekust piiksukoodi väljastades. Kui süsteemi käivitamisel probleeme ei tuvastata, kostab üks lühike piiks.
  • HD (kõvaketta aktiivsuse LED): Ühendatakse šassii esipaneelil oleva kõvaketta aktiivsuse LED-iga. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
  • RES (lähtestuslüliti):
    Ühendatakse šassii esipaneelil oleva lähtestuslülitiga. Arvuti taaskäivitamiseks vajutage lähtestuslülitit, kui arvuti külmub ja tavaline taaskäivitamine ei õnnestu.
  • CI (šassii sissetungi pesa):
    Ühendatakse šassii sissetungi lüliti/anduriga šassiil, mis suudab tuvastada, kas šassii kate on eemaldatud. See funktsioon nõuab šassiid, millel on šassii sissetungi lüliti/andur.
  • NC: Puudub ühendus.
    MärkusEsipaneeli kujundus võib šassii lõikes erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta aktiivsuse LED-ist, kõlarist jne. Šassii esipaneeli mooduli selle pesaga ühendamisel veenduge, et juhtmete ja kontaktide jaotus oleks õige.
  1. F_AUDIO (esipaneeli helipesa)
    Esipaneeli helipesa toetab kõrglahutusega heli (HD). Saate ühendada šassii esipaneeli helimooduli selle pesaga. Veenduge, et mooduli pistiku juhtmete jaotus vastaks emaplaadi pesa kontaktide jaotusele. Mooduli pistiku ja emaplaadi pesa vale ühendus muudab seadme töövõimetuks või isegi kahjustab seda.
    Esipaneeli helipesa
    Kontakti nr Definitsioon Kontakti nr Definitsioon
    1 MIC2_L 6 Sense F_
    2 GND 7 FAUDIO_JD
    3 MIC2_R 8 No Pin
    4 NC 9 LINE2_L
    5 LINE2_R 10 Sense
    MärkusMõned šassiid pakuvad esipaneeli helimoodulit, millel on igal juhtmel eraldi pistikud, mitte üks pistik. Teavet erineva juhtmete jaotusega esipaneeli helimooduli ühendamise kohta saate šassii tootjalt.
  2. F_U32C (USB Type-C® pesa USB 3.2 Gen 1 toega)
    Pesa vastab USB 3.2 Gen 1 spetsifikatsioonile ja võib pakkuda ühte USB-porti.
    USB Type-C pesa
    Pin nr. Määratlus Pin nr. Määratlus Pin nr. Määratlus
    1 VBUS 8 CC1 15 RX2+
    2 TX1+ 9 SBU1 16 RX2-
    3 TX1- 10 SBU2 17 GND
    4 GND 11 VBUS 18 D-
    5 RX1+ 12 TX2+ 19 D+
    6 RX1- 13 TX2- 20 CC2
    7 VBUS 14 GND
  3. F_U32 (USB 3.2 Gen 1 päis)
    Päis vastab USB 3.2 Gen 1 ja USB 2.0 spetsifikatsioonidele ning võib pakkuda kahte USB-porti. Kahe USB 3.2 Gen 1 porti pakkuva valikulise 3,5" esipaneeli ostmiseks võtke ühendust kohaliku edasimüüjaga.
    Pin nr. Määratlus Pin nr. Määratlus Pin nr. Määratlus
    1 VBUS 8 D1- 15 SSTX2-
    2 SSRX1- 9 D1+ 16 GND
    3 SSRX1+ 10 NC 17 SSRX2+
    4 GND 11 D2+ 18 SSRX2-
    5 SSTX1- 12 D2- 19 VBUS
    6 SSTX1+ 13 GND 20 No Pin
    7 GND 14 SSTX2+
  4. F_USB1/F_USB2 (USB 2.0/1.1 päised)
    Päised vastavad USB 2.0/1.1 spetsifikatsioonidele. Iga USB-päis suudab pakkuda kahte USB-porti valikulise USB-klambri kaudu. Valikulise USB-klambri ostmiseks võtke ühendust kohaliku edasimüüjaga.
    Pin nr. Määratlus Pin nr. Määratlus
    1 Toide (5V) 6 USB DY+
    2 Toide (5V) 7 GND
    3 USB DX- 8 GND
    4 USB DY- 9 No Pin
    5 USB DX+ 10 NC
    ettevaatust
    • Ärge ühendage IEEE 1394 klambri (2x5-kontaktiline) kaablit USB 2.0/1.1 päisesse.
    • Enne USB-klambri paigaldamist lülitage kindlasti oma arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB-klambri kahjustamist.
  5. TPM (Trusted Platform Module Header)
    Saate sellele päisele ühendada TPM (Trusted Platform Module).
    Pin nr. Määratlus Pin nr. Määratlus
    1 LAD0 7 LAD3
    2 VCC3 8 GND _ F
    3 LAD1 9 LFRAME
    4 No Pin 10 NC
    5 LAD2 11 SERIRQ
    6 LCLK 12 LRESET
  6. COM (Serial Port Header)
    COM-päis võib pakkuda ühte järjestikporti valikulise COM-pordikaabli kaudu. Valikulise COM-pordikaabli ostmiseks võtke ühendust kohaliku edasimüüjaga.
    Pin nr. Määratlus Pin nr. Määratlus
    1 NDCD- 6 NDSR-
    2 NSIN 7 NRTS-
    3 NSOUT 8 NCTS-
    4 NDTR- 9 NRI-
    5 GND 10 _3 No Pin U
  7. CLR_CMOS (Clear CMOS Jumper)
    Kasutage seda džemprit BIOS-i konfiguratsiooni tühjendamiseks ja CMOS-i väärtuste tehaseseadetele lähtestamiseks. CMOS-i väärtuste tühjendamiseks puudutage metallesemega, näiteks kruvikeerajaga, mõne sekundi jooksul kahte kontakti.
    8. Avatud: normaalne Open: Normal
    Lühike: CMOS-i väärtuste kustutamine Short: Clear CMOS Values
    ettevaatust
  • Lülitage enne CMOS-i väärtuste kustutamist alati arvuti välja.
  • Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse, et laadida tehaseseaded (valige Load Optimized Defaults) või konfigureerige BIOS-i seaded käsitsi (BIOS-i konfiguratsioonide kohta vaadake peatükki "BIOS-i seadistus").
  • BAT (aku)
    Aku tagab toite, et hoida väärtused (nt BIOS-i konfiguratsioonid, kuupäev ja kellaaeg) CMOS-is, kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele või CMOS-i väärtused ei pruugi olla täpsed või võivad kaduda.

    Võite CMOS-i väärtused kustutada aku eemaldamisega:
    1. Lülitage arvuti välja ja eemaldage toitejuhe.
    2. Eemaldage aku õrnalt akuhoidikust ja oodake üks minut. (Või kasutage metallist eset, näiteks kruvikeerajat, et puudutada akuhoidiku positiivset ja negatiivset klemmi, muutes need 5 sekundiks lühiseks.)
    3. Vahetage aku välja.
    4. Ühendage toitejuhe ja taaskäivitage arvuti.
      ettevaatust
    • Lülitage enne aku vahetamist alati arvuti välja ja eemaldage toitejuhe.
    • Vahetage aku samaväärse vastu. Seadmete kahjustused võivad tekkida, kui aku asendatakse vale mudeliga.
    • Võtke ühendust ostukoha või kohaliku edasimüüjaga, kui te ei saa akut ise välja vahetada või olete aku mudeli osas ebakindel.
    • Aku paigaldamisel pange tähele aku positiivse (+) ja negatiivse (-) külje orientatsiooni (positiivne külg peaks olema ülespoole).
    • Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

    • BIOS-i seadistamine

    BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid emaplaadil CMOS-i. Selle peamised funktsioonid on süsteemi käivitamisel Power-On Self-Testi (POST) läbiviimine, süsteemi parameetrite salvestamine ja operatsioonisüsteemi laadimine jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhilisi konfiguratsioonisätteid või aktiveerida teatud süsteemi funktsioone.
    Kui toide on välja lülitatud, annab emaplaadi aku CMOS-ile vajaliku toite, et CMOS-is konfiguratsiooniväärtused säiliksid.
    BIOS-i seadistusprogrammile juurdepääsuks vajutage sisselülitamisel POST-i ajal klahvi <Delete>.
    BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flash või @BIOS utiliiti.

    • Q-Flash võimaldab kasutajal kiiresti ja lihtsalt uuendada või varundada BIOS-i ilma operatsioonisüsteemi sisenemata.
    • @BIOS on Windowsi-põhine utiliit, mis otsib ja laadib Internetist alla BIOS-i uusima versiooni ning uuendab BIOS-i.

    Ettevaatust

    • Kuna BIOS-i uuendamine on potentsiaalselt riskantne, on soovitatav mitte BIOS-i uuendada, kui teil ei esine praeguse BIOS-i versiooni kasutamisel probleeme. BIOS-i uuendamiseks tehke seda ettevaatusega. Ebapiisav BIOS-i uuendamine võib põhjustada süsteemi talitlushäireid.
    • Soovitatav on mitte muuta vaikeseadeid (kui te seda vajate), et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. Seadete ebapiisav muutmine võib põhjustada süsteemi käivitamise tõrke. Sel juhul proovige CMOS-i väärtused tühjendada ja lähtestada plaat vaikeväärtustele. (Vaadake selle peatüki jaotist "Laadi optimeeritud vaikesätted" või riistvara paigaldamise peatüki aku/CMOS-i hüppaja tutvustusi, et teada saada, kuidas CMOS-i väärtusi tühjendada.)

    Käivituskuva

    Arvuti käivitamisel ilmub järgmine käivituslogo.
    Käivituskuva
    On olemas kaks erinevat BIOS-i režiimi nagu allpool ja te saate kasutada klahvi <F2> nende kahe režiimi vahel vahetamiseks. Easy Mode (Lihtne režiim) võimaldab kasutajatel kiiresti vaadata oma praegust süsteemiteavet või teha kohandusi optimaalse jõudluse saavutamiseks. Lihtsas režiimis saate kasutada hiirt, et liikuda konfiguratsioonikataloogides. Advanced Mode (Täpsem režiim) pakub üksikasjalikke BIOS-i sätteid. Saate vajutada klaviatuuril nooleklahve, et liikuda üksuste vahel ja vajutada <Enter>, et nõustuda või siseneda alammenüüsse. Või saate kasutada hiirt, et valida soovitud üksus.

    • Kui süsteem ei ole tavapäraselt stabiilne, valige Load Optimized Defaults (Laadi optimeeritud vaikesätted) üksus, et määrata oma süsteem vaikesätetele.
    • Selles peatükis kirjeldatud BIOS-i seadistusmenüüd on ainult viitamiseks ja võivad BIOS-i versioonist erineda.

    Peamenüü

    Peamenüü

    Advanced Mode (Täpsem režiim) funktsiooniklahvid

    <><> Liigutage valikuriba, et valida seadistusmenüü
    <><> Liigutage valikuriba, et valida menüüs konfiguratsioonikataloog
    <Enter>/Double Click Käivitage käsk või sisenege menüüsse
    <+>/<Page Up> Suurendage arvväärtust või tehke muudatusi
    <->/<Page Down> Vähendage arvväärtust või tehke muudatusi
    <F1> Kuva funktsiooniklahvide kirjeldused
    <F2> Lülituge Easy Mode (Lihtne režiim)
    <F3> Salvestage praegused BIOS-i sätted profiili
    <F4> Laadige BIOS-i sätted varem loodud profiilist
    <F5> Taastage praeguste alammenüüde eelmised BIOS-i sätted
    <F6> Kuva Smart Fan 5 ekraan
    <F7> Laadige praeguste alammenüüde optimeeritud BIOS-i vaikesätted
    <F8> Juurdepääs Q-Flash utiliidile
    <F10> Salvestage kõik muudatused ja väljuge BIOS-i seadistusprogrammist
    <F11> Lülituge Favorites (Lemmikud) alammenüüsse
    <F12> Jäädvustage praegune ekraan pildina ja salvestage see oma USB-draivi
    <Insert> Lisage või eemaldage lemmikvalik
    <Ctrl>+<S> Kuva teave installitud mälu kohta
    <Esc> Peamenüü: Välju BIOS-i seadistusprogrammist
    Alammenüüd: Välju praegusest alammenüüst

    Favorites (Lemmikud) (F11)

    Favorites (Lemmikud) (F11)
    Määrake oma sageli kasutatavad valikud oma lemmikuteks ja kasutage klahvi <F11>, et kiiresti lülituda lehele, kus asuvad kõik teie lemmikvalikud. Lemmikvaliku lisamiseks või eemaldamiseks minge selle algsele lehele ja vajutage valikul <Insert>. Valik on tähistatud tärniga, kui see on määratud "lemmikuks".

    Tweaker

    Tweaker
    EttevaatustKas süsteem töötab stabiilselt teie tehtud ülekiirendus-/ülepingerakendusseadetega, sõltub teie üldistest süsteemikonfiguratsioonidest. Ülekiirenduse/ülepingerakenduse vale tegemine võib põhjustada CPU, kiibistiku või mälu kahjustusi ja vähendada nende komponentide kasulikku eluiga. See leht on mõeldud ainult edasijõudnud kasutajatele ja me soovitame teil mitte muuta vaikesätteid, et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. (Sätete ebapiisav muutmine võib põhjustada süsteemi käivitamise tõrke. Sel juhul tühjendage CMOS-i väärtused ja lähtestage plaat vaikeväärtustele.)

    CPU Clock Control (CPU taktsageduse juhtimine)
    Võimaldab teil CPU baaskella käsitsi seada 1 MHz kaupa. (Vaikimisi: Auto)

    On väga soovitatav, et CPU sagedus oleks seatud vastavalt CPU spetsifikatsioonidele.
    Spread Spectrum Control (Hajuspektri juhtimine)
    Lubab või keelab CPU/PCIe hajuspektri. (Vaikimisi: Auto)
    CPU Ratio Mode (Märkus) (CPU sagedussuhte režiim)
    Võimaldab teil seada tuuma sagedussuhte kõikidele CPU tuumadele või üksikutele tuumadele. (Vaikimisi: kõik tuumad)
    CCD0 CCX0/1 Ratio (Märkus) (CCD0 CCX0/1 sagedussuhe)
    Võimaldab teil CPU CCX0, 1 tuumade jaoks tuuma sagedussuhte käsitsi seada. See üksus on konfigureeritav ainult siis, kui CPU Ratio Mode (CPU sagedussuhte režiim) on seatud väärtusele Per CCX (CCX kohta). (Vaikimisi: Auto)
    CPU Clock Ratio (CPU taktsageduse suhe)
    Võimaldab teil muuta installitud CPU taktsageduse suhet. Reguleeritav vahemik sõltub installitud CPU-st.
    GFX Clock Frequency (Märkus) (GFX taktsagedus)
    Võimaldab teil muuta GPU sagedust. Pärast sätete GFX Clock Frequency (GFX taktsagedus) muutmist veenduge, et reguleerite ka sätteid GFX Core Voltage (GFX tuumapinge). (Vaikimisi: Auto)
    MÄRKUS: reguleeritav vahemik sõltub installitud CPU-st. Auto (Automaatne) võimaldab BIOS-il seda sätet automaatselt konfigureerida.
    GFX Core Voltage (Märkus) (GFX tuumapinge)
    Võimaldab teil muuta GPU pinget. (Vaikimisi: Auto)
    MÄRKUS: reguleeritav vahemik sõltub installitud CPU-st. Auto (Automaatne) võimaldab BIOS-il seda sätet automaatselt konfigureerida.

    Advanced CPU Settings (CPU täpsemad sätted)
    & Core Performance Boost (Märkus) (Tuumajõudluse suurendus)
    Võimaldab teil määrata, kas lubada Core Performance Boost (CPB) (tuumajõudluse suurendus) tehnoloogiat, mis on CPU jõudlust suurendav tehnoloogia. (Vaikimisi: Auto)
    (Märkus) See üksus on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni.
    SVM Mode (SVM režiim)
    Virtualiseerimine, mida on täiustatud virtualiseerimistehnoloogiaga, võimaldab platvormil käitada mitut operatsioonisüsteemi ja rakendust sõltumatutes partitsioonides. Virtualiseerimise abil saab üks arvutisüsteem toimida mitme virtuaalse süsteemina. (Vaikimisi: keelatud)
    AMD Cool&Quiet function (AMD Cool&Quiet funktsioon)

    Enabled (Lubatud) Võimaldab AMD Cool'n'Quiet draiveril CPU taktsagedust ja VID-i dünaamiliselt reguleerida, et vähendada arvuti soojusvõimsust ja selle energiatarbimist. (Vaikimisi)
    Disabled (Keelatud) Keelab selle funktsiooni.

    PPC Adjustment (Märkus 1) (PPC reguleerimine)
    Võimaldab teil CPU PState'i fikseerida. (Vaikimisi: PState 0)
    Global C-state Control (Märkus 1) (Globaalne C-oleku juhtimine)
    Võimaldab teil määrata, kas lasta CPU-l siseneda C-olekutesse. Kui see on lubatud, vähendatakse CPU tuuma sagedust süsteemi peatumise olekus energiatarbimise vähendamiseks. (Vaikimisi: Auto)
    Power Supply Idle Control (Märkus 1) (Toiteallika jõudeoleku juhtimine)
    Lubab või keelab Package C6 State (Paketi C6 olek).

    Typical Current Idle (Tüüpiline voolu jõudeolek) Keelab selle funktsiooni.
    Low Current Idle (Madala voolu jõudeolek) Lubab selle funktsiooni.
    Auto (Automaatne) Võimaldab BIOS-il seda sätet automaatselt konfigureerida. (Vaikimisi)

    CCD Control (Märkus 1) (CCD juhtimine)
    Seab kasutatavate CCD-de arvu. (Vaikimisi: Auto)
    Downcore Control (Tuumade arvu vähendamise juhtimine)
    Võimaldab teil valida lubatavate CPU tuumade arvu (CPU tuumade arv võib CPU-de lõikes erineda). (Vaikimisi: Auto)
    SMT Mode (SMT režiim)
    Võimaldab teil CPU samaaegse mitmelõimelise töötluse tehnoloogiat lubada või keelata. (Vaikimisi: Auto)
    CPPC (Märkus 1)
    Lubab või keelab CPPC funktsiooni. (Vaikimisi: Auto)
    CPPC Preferred Cores (Märkus 1) (CPPC eelistatud tuumad)
    Lubab või keelab CPPC Preferred Cores (CPPC eelistatud tuumad) funktsiooni. (Vaikimisi: Auto)
    Extreme Memory Profile (X.M.P.) (Märkus 2) (Ekstreemne mäluhaldusprofiil)
    Võimaldab BIOS-il lugeda XMP-mälumoodulitel olevaid SPD-andmeid, et suurendada mälu jõudlust, kui see on lubatud.

    Disabled (Keelatud) Keelab selle funktsiooni. (Vaikimisi)
    Profile1 Kasutab Profile 1 sätteid.
    Profile2 (Märkus 2) Kasutab Profile 2 sätteid.

    XMP High Frequency Support (Märkus 2) (XMP kõrge sageduse tugi)
    Võimaldab teil valida kõrge sagedusega mälu ühilduvuse taseme. See üksus on konfigureeritav ainult siis, kui Extreme Memory Profile (X.M.P.) (Ekstreemne mäluhaldusprofiil) on seatud väärtusele Profile1 või Profile2. (Vaikimisi: Auto)
    System Memory Multiplier (Süsteemimälu kordaja)
    Võimaldab teil seada süsteemimälu kordaja. Auto (Automaatne) seab mälu kordaja vastavalt mälu SPD andmetele. (Vaikimisi: Auto)

    (Märkus 1) See üksus on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni.
    (Märkus 2) See üksus on olemas ainult siis, kui installite CPU ja mälumooduli, mis toetavad seda funktsiooni.

    • Advanced Memory Settings ƒ (Täpsemad mälu sätted)
    • Memory Subtimings (Mälu alajaotused)
      Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
      Drive Strength, Data Bus Configuration       (Standardne ajastuse juhtimine, täpsem ajastuse juhtimine, CAD-siini seadistuse ajastus, CAD-siini
      draiveri tugevus, andmesiini konfiguratsioon)
      Need jaotised pakuvad mälu ajastuse sätteid. Märkus: teie süsteem võib muutuda ebastabiilseks või ei pruugi pärast mälu ajastuse muudatusi käivituda. Sel juhul lähtestage plaat vaikeväärtustele, laadides optimeeritud vaikesätted või tühjendades CMOS-i väärtused.
    • ƒ SPD Info (SPD teave)
      Kuvab teavet installitud mälu kohta.

    CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B) (CPU Vcore/dünaamiline Vcore(DVID)/VCORE SOC/dünaamiline VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM pinge (CH A/B)/DDRVPP pinge (CH A/B)/ DRAM lõpetamine (CH A/B))
    Need üksused võimaldavad teil reguleerida CPU Vcore ja mälu pingeid.

    • ƒ CPU/VRM Settings (CPU/VRM sätted)
      See alammenüü võimaldab teil konfigureerida koormusjoone kalibreerimise taset, ülepingerakenduse kaitse taset, ülevoolukaitse taset ja PWM faase.

    Seaded

    Seaded

    • Platform Power
      AC BACK
      Määrab süsteemi oleku pärast vahelduvvoolu katkemist.
      Memory Süsteem naaseb oma viimase teadaoleva ärkveloleku olekusse pärast vahelduvvoolu taastumist.
      Always On Süsteem lülitatakse vahelduvvoolu taastumisel sisse.
      Always Off Süsteem jääb vahelduvvoolu taastumisel välja lülitatuks. (Vaikimisi)

    ErP
    Määrab, kas süsteem tarbib S5 (väljalülitatud) olekus kõige vähem energiat. (Vaikimisi: keelatud) Märkus: kui see üksus on seatud olekusse Enabled (lubatud), pole funktsioon Resume by Alarm (äratuse abil jätkamine) saadaval.
    Soft-Off by PWR-BTTN
    Konfigureerib arvuti väljalülitamise viisi MS-DOS-i režiimis toitenupu abil.

    Instant-Off Vajutage toitenuppu ja süsteem lülitatakse kohe välja. (Vaikimisi)
    Delay 4 Sec. Süsteemi väljalülitamiseks vajutage ja hoidke toitenuppu 4 sekundit all. Kui toitenuppu vajutatakse vähem kui 4 sekundit, lülitub süsteem ooterežiimi.

    Power Loading
    Lubab või keelab koormuse puudumise. Kui toiteallikas on madala koormusega, aktiveerub enesekaitse, mis põhjustab selle seiskumise või rikke. Kui see juhtub, seadke see olekusse Enabled (lubatud). Auto (automaatne) võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: automaatne)

    Resume by Alarm
    Määrab, kas süsteem lülitatakse sisse soovitud ajal. (Vaikimisi: keelatud)
    Kui see on lubatud, määrake kuupäev ja kellaaeg järgmiselt:
    Wake up day (ärkveloleku päev): lülitage süsteem sisse kindlal kellaajal igal päeval või kindlal päeval kuus.
    Wake up hour/minute/second (ärkveloleku tund/minut/sekund): määrake kellaaeg, millal süsteem automaatselt sisse lülitatakse.
    Märkus: selle funktsiooni kasutamisel vältige ebapiisavat väljalülitamist operatsioonisüsteemist või vahelduvvoolu eemaldamist, vastasel juhul ei pruugi seaded olla tõhusad.
    Wake on LAN
    Lubab või keelab LAN-i äratuse funktsiooni. (Vaikimisi: lubatud)
    High Precision Event Timer
    Lubab või keelab operatsioonisüsteemis High Precision Event Timeri (HPET). (Vaikimisi: lubatud)
    CEC 2019 Ready
    Võimaldab valida, kas lubada süsteemil reguleerida energiatarbimist, kui see on väljalülitatud, tühikäigul või ooterežiimis, et see vastaks CEC (California Energy Commission) 2019 standarditele. (Vaikimisi: keelatud)

    • IO Ports
      Initial Display Output
      Määrab installitud PCI Expressi graafikakaardi või sisseehitatud graafika monitori kuva esimese käivitamise.
      IGD Video (Märkus) Määrab sisseehitatud graafika esimeseks kuvaelemendiks.
      PCIe 1 Slot Määrab PCIEX16 pesal oleva graafikakaardi esimeseks kuvaelemendiks. (Vaikimisi)
      PCIe 2 Slot Määrab PCIEX2 pesal oleva graafikakaardi esimeseks kuvaelemendiks.

    Integrated Graphics (Note)
    Lubab või keelab sisseehitatud graafikafunktsiooni.

    Auto BIOS lubab või keelab sisseehitatud graafika automaatselt sõltuvalt installitud graafikakaardist. (Vaikimisi)
    Forces Lubab sisseehitatud graafika.
    Disabled Keelab sisseehitatud graafika.

    UMA Mode (Note)
    Määrab UMA režiimi.

    Auto Võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi)
    UMA Specified Määrab UMA kaadri puhvri suuruse.
    UMA Auto Määrab ekraani eraldusvõime.
    UMA Game Optimized Reguleerib kaadri puhvri suurust sõltuvalt süsteemi kogumälu suurusest.

    See üksus on konfigureeritav ainult siis, kui Integrated Graphics on seatud väärtusele Forces.
    UMA kaadri puhvri suuruse ikoon UMA Frame Buffer Size (Märkus)
    Kaadri puhvri suurus on kogu süsteemi mälu, mis on eraldatud ainult sisseehitatud graafikakontrollerile. Näiteks MS-DOS kasutab kuva jaoks ainult seda mälu. Valikud on: Auto (vaikimisi), 64M~2G. See üksus on konfigureeritav ainult siis, kui UMA Mode on seatud väärtusele UMA Specified.
    Ekraani eraldusvõime ikoon Display Resolution (Märkus)
    Võimaldab teil määrata ekraani eraldusvõime. Valikud on: Auto (vaikimisi), 1920x1080 ja alla selle, 2560x1600, 3840x2160.
    See üksus on konfigureeritav ainult siis, kui UMA Mode on seatud väärtusele UMA Auto.
    HD helikontrolleri ikoon HD Audio Controller
    Lubab või keelab sisseehitatud helifunktsiooni. (Vaikimisi: lubatud)
    Kui soovite sisseehitatud heli kasutamise asemel installida kolmanda osapoole lisatava helikaardi, seadke see üksus väärtusele Disabled.
    PCIEX16 hargnemise ikoon PCIEX16 Bifurcation
    Võimaldab teil määrata, kuidas PCIEX16 pesa ribalaius jaguneb. Valikud: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 (Märkus). (Vaikimisi: Auto)
    Üle 4G dekodeerimise ikoon Above 4G Decoding
    Lubab või keelab 64-bitiste seadmete dekodeerimise üle 4 GB aadressiruumis (ainult siis, kui teie süsteem toetab 64-bitist PCI dekodeerimist). Seadke väärtusele Enabled, kui on installitud rohkem kui üks täiustatud graafikakaart ja nende draivereid ei saa operatsioonisüsteemi sisenedes käivitada (piiratud 4 GB mälu aadressiruumi tõttu). (Vaikimisi: keelatud)
    Re-Size BAR toe ikoon Re-Size BAR Support
    Lubab või keelab Resizable BAR toe. (Vaikimisi: keelatud)
    Sisseehitatud LAN-kontrolleri ikoon Onboard LAN Controller
    Lubab või keelab sisseehitatud LAN-funktsiooni. (Vaikimisi: lubatud)
    Kui soovite sisseehitatud LAN-i kasutamise asemel installida kolmanda osapoole lisatava võrgukaardi, seadke see üksus väärtusele Disabled.
    (Märkus) See üksus on olemas ainult siis, kui installite protsessori, mis toetab seda funktsiooni.

    • Super IO Configuration
      Jadapordi ikoon Serial Port
      Lubab või keelab sisseehitatud jadapordi. (Vaikimisi: lubatud)
    • USB Configuration & Legacy USB Support
      Võimaldab kasutada USB-klaviatuuri/hiirt MS-DOS-is. (Vaikimisi: lubatud)
      XHCI Hand-offi ikoon XHCI Hand-off
      Määrab, kas lubada XHCI Hand-off funktsioon operatsioonisüsteemile, mis ei toeta XHCI Hand-offi. (Vaikimisi: lubatud)
      USB massmälu draiveri toe ikoon USB Mass Storage Driver Support
      Lubab või keelab USB-mäluseadmete toe. (Vaikimisi: lubatud)
      Pordi 60/64 emuleerimise ikoonPort 60/64 Emulation
      Lubab või keelab I/O portide 64h ja 60h emuleerimise. See peaks olema lubatud USB-klaviatuuride/hiirte täielikuks pärandtugiks MS-DOS-is või operatsioonisüsteemis, mis ei toeta algselt USB-seadmeid. (Vaikimisi: keelatud)
      Massmäluseadmete ikoon Mass Storage Devices
      Kuvab ühendatud USB-massmäluseadmete loendi. See üksus kuvatakse ainult siis, kui on installitud USB-mäluseade.
    • NVMe Configuration
      Kuvab teavet teie M.2 NVME PCIe SSD kohta, kui see on installitud.
    • SATA Configuration
      SATA režiimi ikoon SATA Mode
      Lubab või keelab RAID-i kiibistikku integreeritud SATA-kontrollerite jaoks või konfigureerib SATA-kontrollerid AHCI-režiimi.
      RAID Lubab RAID-i SATA-kontrolleri jaoks.
      AHCI Konfigureerib SATA-kontrollerid AHCI-režiimi. Advanced Host Controller Interface (AHCI) on liidese spetsifikatsioon, mis võimaldab salvestusdraiveril lubada täiustatud Serial ATA funktsioone, nagu Native Command Queuing ja hot plug. (Vaikimisi)

    NVMe RAID režiimi ikoon NVMe RAID mode
    Võimaldab teil määrata, kas kasutada oma M.2 NVMe PCIe SSD-sid RAID-i konfigureerimiseks. (Vaikimisi: keelatud)
    Kiibistiku SATA pordi lubamise ikoon Chipset SATA Port Enable
    Lubab või keelab integreeritud SATA-kontrollerid. (Vaikimisi: lubatud)
    Kiibistiku SATA pordi 0/1/2/3 ikoon Chipset SATA Port 0/1/2/3
    Kuvab ühendatud SATA-seadme(te) teabe.

    • Network Stack Configuration
      Võrgukiu ikoon Network Stack
      Keelab või lubab võrgust käivitamise GPT-vormingus opsüsteemi installimiseks, näiteks opsüsteemi installimiseks Windows Deployment Services serverist. (Vaikimisi: keelatud)
      IPv4 PXE toe ikoon IPv4 PXE Support
      Lubab või keelab IPv4 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
      IPv4 HTTP toe ikoon IPv4 HTTP Support
      Lubab või keelab HTTP-käivitamise toe IPv4 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
      IPv6 PXE toe ikoon IPv6 PXE Support
      Lubab või keelab IPv6 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
      IPv6 HTTP toe ikoon IPv6 HTTP Support
      Lubab või keelab HTTP-käivitamise toe IPv6 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
      PXE käivitamise ooteaja ikoon PXE boot wait time
      Võimaldab teil konfigureerida, kui kaua oodata, enne kui saate PXE-käivitamise katkestamiseks vajutada <Esc>. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud. (Vaikimisi: 0)
      Meedia tuvastamise loenduse ikoon Media detect count
      Võimaldab teil määrata meedia olemasolu kontrollimise kordade arvu. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud. (Vaikimisi: 1)
    • Realtek PCIe Family Controller
      See alammenüü pakub teavet LAN-i konfiguratsiooni ja sellega seotud konfiguratsioonivalikute kohta.
    • Miscellaneous
      LED-id süsteemi sisselülitatud olekus ikoon LEDs in System Power On State
      Võimaldab teil lubada või keelata emaplaadi LED-valgustuse, kui süsteem on sisse lülitatud.
      Off Keelab valitud valgustusrežiimi, kui süsteem on sisse lülitatud.
      On Lubab valitud valgustusrežiimi, kui süsteem on sisse lülitatud. (Vaikimisi)

      LED-id une-, talveune- ja pehme väljalülitusolekus ikoonLEDs in Sleep, Hibernation, and Soft Off States
      Võimaldab teil määrata emaplaadi LED-ide valgustusrežiimi süsteemi S3/S4/S5 olekus. See üksus on konfigureeritav, kui LEDs in System Power On State on seatud väärtusele On.

      Off Keelab valitud valgustusrežiimi, kui süsteem siseneb S3/S4/S5 olekusse. (Vaikimisi)
      On Lubab valitud valgustusrežiimi, kui süsteem siseneb S3/S4/S5 olekusse.
      PCIe pesa konfiguratsiooni ikoon PCIe Slot Configuration
      Võimaldab teil seadistada PCI Expressi pesade töörežiimi Gen 1, Gen 2, Gen 3 või Gen 4 (Märkus). Tegelik töörežiim sõltub iga pesa riistvaraspetsifikatsioonist. Auto võimaldab BIOS-il seda sätet automaatselt konfigureerida. (Vaikimisi: Auto)
      PCIe ASPM režiimi ikoon PCIe ASPM Mode
      Võimaldab teil konfigureerida ASPM-režiimi CPU PCI Expressi siiniga ühendatud seadme jaoks. (Vaikimisi: keelatud)
      3DMark01 täiustuse ikoon 3DMark01 Enhancement
      Võimaldab teil määrata, kas täiustada mõnda pärandvõrdlusaluse jõudlust. (Vaikimisi: keelatud)
      IOMMU ikoon IOMMU
      Lubab või keelab AMD IOMMU toe. (Vaikimisi: Auto)
      AMD CPU fTPM ikoon AMD CPU fTPM
      Lubab või keelab AMD CPU-sse integreeritud TPM 2.0 funktsiooni. (Vaikimisi: keelatud)
    • Trusted Computing
      Lubab või keelab Trusted Platform Module (TPM).
    • AMD CBS
      See alammenüü pakub AMD CBS-iga seotud konfiguratsioonivalikuid.
    • PC Health
      Korpuse avamise oleku lähtestamise ikoon Reset Case Open Status
      Disabled Säilitab või kustutab eelmise šassii sissetungi oleku kirje. (Vaikimisi)
      Enabled Kustutab eelmise šassii sissetungi oleku kirje ja väli Case Open näitab järgmisel käivitamisel "No".

      (Märkus) See element on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab.
      Korpus avatud Case Open
      Kuvab emaplaadi CI päisele kinnitatud šassii sissetungimise tuvastamise seadme tuvastamise oleku. Kui süsteemi šassii kate eemaldatakse, kuvatakse selles väljas "Yes" (jah), vastasel juhul "No" (ei). Šassii sissetungimise oleku kirje kustutamiseks määrake Reset Case Open Status väärtuseks Enabled, salvestage sätted CMOS-i ja taaskäivitage süsteem.
      CPU Vcore CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
      Kuvab süsteemi hetkelised pinged.

    • Smart Fan 5
      Monitor Monitor
      Võimaldab valida jälgitava sihtmärgi ja teha täiendavaid kohandusi. (Vaikimisi: CPU FAN)
      Ventilaatori kiiruse juhtimine Fan Speed Control
      Võimaldab teil määrata, kas lubada ventilaatori kiiruse juhtimise funktsioon ja reguleerida ventilaatori kiirust.
      Normal Võimaldab ventilaatoril töötada erinevatel kiirustel sõltuvalt temperatuurist. Ventilaatori kiirust saate reguleerida rakendusega System Information Viewer vastavalt oma süsteemi nõuetele. (Vaikimisi)
      Silent Võimaldab ventilaatoril töötada aeglastel kiirustel.
      Manual Võimaldab teil ventilaatori kiirust kõvergraafikul juhtida.
      Full Speed Võimaldab ventilaatoril töötada täiskiirusel.

      Ventilaatori juhtimistemperatuuri sisendFan Control Use Temperature Input
      Võimaldab teil valida ventilaatori kiiruse juhtimise jaoks võrdlustemperatuuri.
      Temperatuuri intervall Temperature Interval
      Võimaldab teil valida ventilaatori kiiruse muutmise temperatuuri intervalli.
      Ventilaatori juhtimisrežiim Fan Control Mode

      Auto Võimaldab BIOS-il automaatselt tuvastada installitud ventilaatori tüüp ja määrata optimaalse juhtimisrežiimi. (Vaikimisi)
      Voltage Pinge režiimi on soovitatav kasutada 3-kontaktilise ventilaatori puhul.
      PWM PWM režiimi on soovitatav kasutada 4-kontaktilise ventilaatori puhul.

      Ventilaatori seiskamineFan Stop
      Lubab või keelab ventilaatori seiskamise funktsiooni. Temperatuuripiirangut saate seada temperatuurikõvera abil. Ventilaator seiskub, kui temperatuur on piirist madalam. (Vaikimisi: keelatud)
      Temperatuur Temperature
      Kuvab valitud sihtala hetketemperatuuri.
      Ventilaatori kiirus Fan Speed
      Kuvab hetkelisi ventilaatori kiirusi.
      Vooluhulk Flow Rate
      Kuvab teie vesijahutussüsteemi vooluhulka.
      Temperatuuri hoiatuse juhtimine Temperature Warning Control
      Määrab temperatuuri hoiatuse läve. Kui temperatuur ületab läve, annab BIOS hoiatussignaali. Valikud on: Disabled (keelatud) (vaikimisi), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
      Ventilaatori rikke hoiatus Fan Fail Warning
      Võimaldab süsteemil anda hoiatussignaali, kui ventilaator pole ühendatud või tõrgub. Sellisel juhul kontrollige ventilaatori seisukorda või ventilaatori ühendust. (Vaikimisi: keelatud)

    Süsteemi info

    Süsteemi info
    See jaotis pakub teavet teie emaplaadi mudeli ja BIOS-i versiooni kohta. Samuti saate valida BIOS-i kasutatava vaikekeele ja määrata süsteemi aja käsitsi.
    System Language (Süsteemi keel)
    Valib BIOS-i kasutatava vaikekeele.
    System Date (Süsteemi kuupäev)
    Määrab süsteemi kuupäeva. Kuupäeva vorming on nädal (ainult lugemiseks), kuu, kuupäev ja aasta. Kasutage <Enter>, et lülituda kuu, kuupäeva ja aasta väljade vahel, ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>.
    System Time (Süsteemi aeg)
    Määrab süsteemi aja. Aja vorming on tund, minut ja sekund. Näiteks 1 p.m. on 13:00:00. Kasutage <Enter>, et lülituda tunni, minuti ja sekundi väljade vahel, ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>.
    Access Level (Juurdepääsu tase)
    Kuvab praeguse juurdepääsu taseme sõltuvalt kasutatava paroolikaitse tüübist. (Kui parooli pole määratud, kuvatakse vaikeväärtusena Administrator (Administraator).) Administraatori tase võimaldab teil teha muudatusi kõigis BIOS-i seadetes; kasutaja tase võimaldab teil teha muudatusi ainult teatud BIOS-i seadetes, kuid mitte kõigis.

    • Plug in Devices Info (Ühendatud seadmete info)
      Kuvab teavet teie SATA, PCI Expressi ja M.2 seadmete kohta, kui need on installitud.
    • Q-Flash
      Võimaldab teil pääseda Q-Flash utiliiti, et värskendada BIOS-i või varundada praegust BIOS-i konfiguratsiooni.

    Boot

    Boot
    Boot Option Priorities (Bootimise valikute prioriteedid)
    Määrab saadaolevate seadmete üldise käivitusjärjekorra. Eemaldatavatele salvestusseadmetele, mis toetavad GPT-vormingut, lisatakse käivitava seadme loendis eesliide "UEFI:". GPT-partitsioonimist toetavast operatsioonisüsteemist käivitamiseks valige seade, millele on lisatud eesliide "UEFI:".
    Või kui soovite installida GPT-partitsioonimist toetavat operatsioonisüsteemi, näiteks Windows 10 64-bitine, valige optiline draiv, mis sisaldab Windows 10 64-bitist installimisplaati ja millele on lisatud eesliide "UEFI:".
    Bootup NumLock State (NumLocki olek käivitamisel)
    Lubab või keelab Numlocki funktsiooni klaviatuuri numbrilisel klahvistikul pärast POST-i. (Vaikimisi: Sees)
    Security Option (Turvalisuse valik)
    Määrab, kas parooli on vaja iga kord, kui süsteem käivitub, või ainult siis, kui sisestate BIOS-i seadistuse. Pärast selle üksuse konfigureerimist määrake parool(id) üksuse Administrator Password/User Password (Administraatori parool/Kasutaja parool) all.

    Setup Parooli on vaja ainult BIOS-i seadistusprogrammi sisenemiseks.
    System Parooli on vaja süsteemi käivitamiseks ja BIOS-i seadistusprogrammi sisenemiseks. (Vaikimisi)

    Full Screen LOGO Show (Täisekraani LOGO näitamine)
    Võimaldab teil määrata, kas GIGABYTE Logo kuvatakse süsteemi käivitamisel. Disabled (Keelatud) jätab süsteemi käivitamisel GIGABYTE Logo vahele. (Vaikimisi: Lubatud)
    Fast Boot (Kiire käivitamine)
    Lubab või keelab kiire käivitamise, et lühendada OS-i käivitusprotsessi. Ultra Fast (Ülikiire) pakub kõige kiiremat käivituskiirust. (Vaikimisi: Keelatud)
    SATA Support (SATA tugi)

    Last Boot SATA Devices Only Välja arvatud eelmine käivitusdraiv, on kõik SATA seadmed enne OS-i käivitusprotsessi lõppu keelatud. (Vaikimisi)
    All SATA Devices Kõik SATA seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed.

    Seda üksust saab konfigureerida ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud) või Ultra Fast (Ülikiire).
    NVMe Support (NVMe tugi)
    Võimaldab teil NVMe seadme(d) lubada või keelata. (Vaikimisi: Lubatud)
    Seda üksust saab konfigureerida ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud) või Ultra Fast (Ülikiire).
    VGA Support (VGA tugi)
    Võimaldab teil valida, millist tüüpi operatsioonisüsteemi käivitada.

    Auto Lubab ainult pärandi valik ROM-i.
    EFI Driver Lubab EFI valik ROM-i. (Vaikimisi)

    Seda üksust saab konfigureerida ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud) või Ultra Fast (Ülikiire).
    USB Support (USB tugi)

    Disabled Kõik USB seadmed on enne OS-i käivitusprotsessi lõppu keelatud.
    Full Initial Kõik USB seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)
    Partial Initial Osa USB seadmeid on enne OS-i käivitusprotsessi lõppu keelatud.

    Seda üksust saab konfigureerida ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud). See funktsioon on keelatud, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Ultra Fast (Ülikiire).
    NetWork Stack Driver Support (Võrgustiku draiveri tugi)

    Disabled Keelab võrgust käivitamise. (Vaikimisi)
    Enabled Lubab võrgust käivitamise.

    Seda üksust saab konfigureerida ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud) või Ultra Fast (Ülikiire).
    CSM Support
    Lubab või keelab UEFI CSM (Compatibility Support Module) pärandi PC käivitusprotsessi toetamiseks.

    Disabled Keelab UEFI CSM ja toetab ainult UEFI BIOS-i käivitusprotsessi.
    Enabled Lubab UEFI CSM. (Vaikimisi)

    LAN PXE Boot Option ROM
    Võimaldab teil valida, kas LAN-kontrolleri pärandi valik ROM on lubatud. (Vaikimisi: Keelatud) Seda üksust saab konfigureerida ainult siis, kui CSM Support (CSM tugi) on seatud väärtusele Enabled (Lubatud).
    Storage Boot Option Control (Salvestusseadme käivitusvaliku juhtimine)
    Võimaldab teil valida, kas salvestusseadme kontrolleri jaoks on lubatud UEFI või pärandi valik ROM.

    Disabled Keelab valik ROM-i.
    UEFI Only Lubab ainult UEFI valik ROM-i. (Vaikimisi)
    Legacy Only Lubab ainult pärandi valik ROM-i.

    Seda üksust saab konfigureerida ainult siis, kui CSM Support (CSM tugi) on seatud väärtusele Enabled (Lubatud).
    Other PCI Device ROM Priority (Muu PCI seadme ROM-i prioriteet)
    Võimaldab teil valida, kas LAN-i, salvestusseadme ja graafikakontrollerite asemel on muude PCI seadme kontrollerite jaoks lubatud UEFI või Legacy valik ROM.

    Disabled Keelab valik ROM-i.
    UEFI Only Lubab ainult UEFI valik ROM-i. (Vaikimisi)
    Legacy Only Lubab ainult pärandi valik ROM-i.

    Seda üksust saab konfigureerida ainult siis, kui CSM Support (CSM tugi) on seatud väärtusele Enabled (Lubatud).
    Administrator Password (Administraatori parool)
    Võimaldab teil konfigureerida administraatori parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teilt palutakse parooli kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Erinevalt kasutaja paroolist võimaldab administraatori parool teil teha muudatusi kõigis BIOS-i seadetes.
    User Password (Kasutaja parool)
    Võimaldab teil konfigureerida kasutaja parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teilt palutakse parooli kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Kasutaja parool võimaldab teil aga teha muudatusi ainult teatud BIOS-i seadetes, kuid mitte kõigis.
    Parooli tühistamiseks vajutage parooli üksusel <Enter> ja kui teilt küsitakse parooli, sisestage kõigepealt õige parool. Kui teilt küsitakse uut parooli, vajutage <Enter> ilma parooli sisestamata. Kinnitamiseks vajutage uuesti <Enter>.
    MÄRKUS: Enne kasutaja parooli määramist määrake kindlasti kõigepealt administraatori parool.

    • Secure Boot (Turvaline käivitamine)
      Võimaldab teil turvalise käivitamise lubada või keelata ja konfigureerida seotud sätteid. Seda üksust saab konfigureerida ainult siis, kui CSM Support (CSM tugi) on seatud väärtusele Disabled (Keelatud).
      Preferred Operating Mode (Eelistatud töörežiim)
      Võimaldab teil valida, kas pärast BIOS-i seadistusse sisenemist siseneda Easy (Lihtne) režiimi või Advanced (Täpsem) režiimi. Auto (Automaatne) siseneb BIOS-i režiimi, kus see viimati oli. (Vaikimisi: Automaatne)

    Salvesta ja välju

    Salvesta ja välju
    Save & Exit Setup
    Vajutage sellel üksusel <Enter> ja valige Yes (jah). See salvestab muudatused CMOS-i ja väljub BIOS-i seadistusprogrammist. Valige No (ei) või vajutage <Esc>, et naasta BIOS-i seadistuse peamenüüsse.
    Exit Without Saving
    Vajutage sellel üksusel <Enter> ja valige Yes (jah). See väljub BIOS-i seadistusest, salvestamata BIOS-i seadistuses tehtud muudatusi CMOS-i. Valige No (ei) või vajutage <Esc>, et naasta BIOS-i seadistuse peamenüüsse.
    Load Optimized Defaults
    Vajutage sellel üksusel <Enter> ja valige Yes (jah), et laadida optimaalsed BIOS-i vaikesätted. BIOS-i vaikesätted aitavad süsteemil töötada optimaalses olekus. Laadige alati optimeeritud vaikesätted pärast BIOS-i värskendamist või CMOS-i väärtuste kustutamist.
    Boot Override
    Võimaldab teil valida seadme, millest kohe käivitada. Vajutage <Enter> valitud seadmel ja valige kinnitamiseks Yes (jah). Teie süsteem taaskäivitub automaatselt ja käivitub sellest seadmest.
    Save Profiles
    See funktsioon võimaldab teil salvestada praegused BIOS-i sätted profiili. Saate luua kuni 8 profiili ja salvestada need kui Setup Profile 1 ~ Setup Profile 8. Lõpetamiseks vajutage <Enter>. Või võite valida Select File in HDD/FDD/USB (vali fail HDD/FDD/USB-st), et salvestada profiil oma salvestusseadmesse.
    Load Profiles
    Kui teie süsteem muutub ebastabiilseks ja olete laadinud BIOS-i vaikesätted, saate selle funktsiooni abil laadida BIOS-i sätted varem loodud profiilist, ilma et peaksite BIOS-i sätteid uuesti konfigureerima. Esmalt valige profiil, mida soovite laadida, ja seejärel lõpetamiseks vajutage <Enter>. Saate valida Select File in HDD/FDD/USB (vali fail HDD/FDD/USB-st), et sisestada varem loodud profiil oma salvestusseadmest või laadida BIOS-i automaatselt loodud profiili, näiteks BIOS-i sätete taastamine viimastele sätetele, mis korralikult töötasid (viimane teadaolev hea kirje).

    RAID-i komplekti konfigureerimine

    RAID-i tasemed

    RAID 0 RAID 1 RAID 10
    Minimaalne kõvaketaste arv ≥2 2 4
    Massiivi maht Kõvaketaste arv * väikseima ketta suurus Väikseima ketta suurus (Kõvaketaste arv/2) * Väikseima ketta suurus
    Vigade taluvus Ei Jah Jah

    Enne alustamist valmistage palun ette järgmised esemed:

    • Vähemalt kaks SATA kõvaketast või SSD-d. (Märkus) (Optimaalse jõudluse tagamiseks on soovitatav kasutada kahte identse mudeli ja mahuga kõvaketast).
    • Windowsi seadistusketas.
    • Interneti-ühendusega arvuti.
    • USB-mälupulk.

    Integreeritud SATA-kontrolleri konfigureerimine

    1. SATA kõvaketta(te) paigaldamine arvutisse
      Paigaldage kõvakettad/SSD-d emaplaadil olevatesse SATA/M.2 pistikutesse. Seejärel ühendage toiteploki toitepistikud kõvaketastega.
    2. SATA-kontrolleri režiimi konfigureerimine BIOS-i seadistuses
      Veenduge, et konfigureerite SATA-kontrolleri režiimi süsteemi BIOS-i seadistuses õigesti.
      Sammud:
      Lülitage arvuti sisse ja vajutage POST-i (Power-On Self-Test) ajal BIOS-i seadistusse sisenemiseks <Delete>. Määrake Settings\IO Ports all SATA Configuration\SATA Mode väärtuseks RAID. Seejärel salvestage seaded ja taaskäivitage arvuti. (Kui soovite RAID-i konfigureerimiseks kasutada NVMe PCIe SSD-sid, veenduge, et seate NVMe RAID mode väärtuseks Enabled.)
      Selles jaotises kirjeldatud BIOS-i seadistusmenüüd võivad teie emaplaadi täpsetest seadetest erineda. Tegelikud BIOS-i seadistusmenüü valikud, mida näete, sõltuvad teie emaplaadist ja BIOS-i versioonist.
    3. UEFI RAID-i konfigureerimine
      Sammud:
      1. Minge BIOS-i seadistuses jaotisse Boot ja seadke CSM Support väärtuseks Disabled. Salvestage muudatused ja väljuge BIOS-i seadistusest.
      2. Pärast süsteemi taaskäivitamist sisenege uuesti BIOS-i seadistusse. Seejärel sisenege alammenüüsse Settings\IO Ports\RAIDXpert2 Configuration Utility.
      3. Vajutage ekraanil RAIDXpert2 Configuration Utility klahvi <Enter> valikul Array Management, et siseneda ekraanile Create Array. Seejärel valige RAID-i tase. Toetatud RAID-i tasemed on RAID 0, RAID 1 ja RAID 10 (saadaolevad valikud sõltuvad paigaldatavate kõvaketaste arvust). Järgmisena vajutage klahvi <Enter> valikul Select Physical Disks, et siseneda ekraanile Select Physical Disks.
      4. Valige ekraanil Select Physical Disks RAID-i massiivi kaasatavad kõvakettad ja määrake nende väärtuseks Enabled. Järgmisena kasutage allanoolenuppu, et liikuda valikule Apply Changes ja vajutage <Enter>. Seejärel naaske eelmisele ekraanile ja seadke Select CacheTagSize, Read Cache Policy ja Write Cache Policy.
      5. Liikuge valikule Create Array ja vajutage alustamiseks klahvi <Enter>.
      6. Pärast lõpetamist suunatakse teid tagasi ekraanile Array Management. Jaotises Manage Array Properties näete uut RAID-i köidet ja teavet RAID-i taseme, massiivi nime, massiivi mahu jne kohta.
        (Märkus) M.2 PCIe SSD-d ei saa kasutada RAID-i komplekti seadistamiseks koos M.2 SATA SSD või SATA kõvakettaga.

    Installige RAID-i draiver ja operatsioonisüsteem
    Õigete BIOS-i seadetega olete valmis operatsioonisüsteemi installima.

    Operatsioonisüsteemi installimine
    Kuna mõned operatsioonisüsteemid sisaldavad juba RAID-i draiverit, ei pea te Windowsi installiprotsessi ajal eraldi RAID-i draiverit installima. Pärast operatsioonisüsteemi installimist soovitame teil installida kõik vajalikud draiverid rakendusest GIGABYTE APP Center, et tagada süsteemi jõudlus ja ühilduvus. Kui installitav operatsioonisüsteem nõuab, et esitaksite OS-i installiprotsessi ajal täiendava RAID-i draiveri, vaadake alltoodud samme:

    1. Minge GIGABYTE'i veebisaidile, sirvige emaplaadi mudeli veebilehele, laadige alla fail AMD RAID Preinstall Driver lehel Support\Download\SATA RAID/AHCI, pakkige fail lahti ja kopeerige failid oma USB-mälupulgale.
    2. Käivitage Windowsi seadistusketas ja tehke tavalised OS-i installimisetapid. Kui ilmub ekraan, kus palutakse teil draiver laadida, valige Browse (Sirvi).
    3. Sisestage USB-mälupulk ja seejärel sirvige draiveri asukohta. Valige esmalt AMD-RAID Bottom Device ja klõpsake draiveri laadimiseks nuppu Next (Edasi). Seejärel valige AMD-RAID Controller ja klõpsake draiveri laadimiseks nuppu Next (Edasi). Lõpuks jätkake OS-i installimist.


    RAID-massiivi konfigureerimise üksikasjade saamiseks külastage GIGABYTE'i veebisaiti.

    Draiverite installimine

    Pärast operatsioonisüsteemi installimist ilmub töölaua paremas alanurgas dialoogiboks, mis küsib, kas soovite draivereid ja GIGABYTE'i rakendusi rakenduse APP Center kaudu alla laadida ja installida. Installimise jätkamiseks klõpsake valikul Install (Installi). (Veenduge, et BIOS-i seadistuses oleks Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install seatud väärtusele Enabled (Lubatud).)
    Draiverite installimine - 1. etapp
    Kui ilmub lõppkasutaja litsentsilepingu dialoogiboks, vajutage APP Centeri installimiseks klahvi <Accept>. Valige APP Centeri ekraanil draiverid ja rakendused, mida soovite installida, ja klõpsake valikul Install (Installi).
    Draiverite installimine - 2. etapp
    Enne installimist veenduge, et süsteem on Internetiga ühendatud.


    Tarkvara kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.


    Lisateabe saamiseks tõrkeotsingu kohta külastage GIGABYTE'i veebisaiti.


    Võtke meiega ühendust
    GIGA-BYTE TECHNOLOGY CO., LTD.
    Aadress: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
    TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
    Tehniline ja mittetehniline tugi (müük/turundus): https://esupport.gigabyte.com
    Veebiaadress (inglise keel): https://www.gigabyte.com
    Veebiaadress (hiina keel): https://www.gigabyte.com/tw


    Lisateabe saamiseks toote kohta külastage GIGABYTE'i veebisaiti.


    GIGABYTE vähendab paberi kasutamist, et täita ülemaailmse kodaniku kohustusi. Samuti, et vähendada mõju globaalsele soojenemisele, on selle toote pakkematerjalid taaskasutatavad ja korduvkasutatavad. GIGABYTE teeb teiega koostööd keskkonna kaitsmiseks.

    Autoriõigus
    © 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Kõik õigused kaitstud.
    Selles juhendis mainitud kaubamärgid on seaduslikult registreeritud nende vastavatele omanikele.

    Viited

    Laadi alla juhend

    Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

    Laadi alla GIGABYTE B550M AORUS PRO AX – emaplaadi käsiraamat

    Saadaolevad keeled

    Seotud juhendid Gigabyte B550M AORUS PRO AX

    Sisukord
