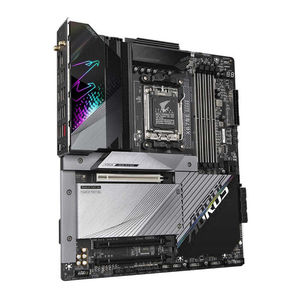

GIGABYTE X670E AORUS PRO X – emaplaadi kasutusjuhend

Emaplaadi versiooni tuvastamine

Emaplaadi versiooni number näeb välja selline: "REV: X.X." Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Kontrollige emaplaadi versiooni enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimist.

Näide:

Toote tutvustus

Emaplaadi paigutus

Emaplaadi plokkskeem

(Märkus) Tegelik tugi võib olenevalt protsessorist erineda.

Riistvara paigaldamine

Paigaldamise ettevaatusabinõud

Emaplaat sisaldab arvukalt delikaatseid elektroonilisi vooluringe ja komponente, mis võivad kahjustuda elektrostaatilise lahenduse (ESD) tõttu. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid protseduure:

• Enne paigaldamist veenduge, et korpus sobib emaplaadile.
• Enne paigaldamist ärge eemaldage ega purustage emaplaadi S/N (seerianumber) kleebist ega edasimüüja poolt tarnitud garantiikleebist. Need kleebised on vajalikud garantii kinnitamiseks.
• Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, eemaldades toitejuhtme pistikupesast.
• Kui ühendate riistvarakomponente emaplaadi sisemiste pistikutega, veenduge, et need on tihedalt ja kindlalt ühendatud.
• Emaplaadi käsitsemisel vältige metalljuhtmete või pistikute puudutamist.
• Parim on kanda elektrostaatilise lahenduse (ESD) randmerihma elektrooniliste komponentide, näiteks emaplaadi, CPU või mälu käsitsemisel. Kui teil ei ole ESD randmerihma, hoidke käed kuivad ja puudutage esmalt metalleset, et eemaldada staatiline elekter.
• Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilisse varjestuskonteinerisse.
• Enne toitejuhtme ühendamist või lahtiühendamist emaplaadist veenduge, et toiteallikas on välja lülitatud.
• Enne toite sisselülitamist veenduge, et toiteallika pinge on seadistatud vastavalt kohalikule pingestandardile.
• Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
• Emaplaadi kahjustamise vältimiseks ärge laske kruvidel kokku puutuda emaplaadi vooluringi või selle komponentidega.
• Veenduge, et emaplaadil või arvutikorpuses ei oleks ülejäänud kruvisid ega metallkomponente.
• Ärge asetage arvutisüsteemi ebatasasele pinnale.
• Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
• Arvuti toite sisselülitamine installiprotsessi ajal võib põhjustada süsteemi komponentide kahjustusi ja ka füüsilist kahju kasutajale.
• Kui te pole installietappides kindel või teil on tootega seoses probleeme, pidage nõu sertifitseeritud arvutitehnikuga.
• Kui kasutate adapterit, pikendusjuhet või pistikupesa riba, pidage kindlasti nõu selle paigaldus- ja/või maandusjuhistega.

Toote spetsifikatsioonid

(Märkus) Tegelik tugi võib olenevalt CPU-st erineda.

* GIGABYTE jätab endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma eelneva teatamiseta.

Rakenduste uusima versiooni allalaadimiseks külastage GIGABYTE'i veebisaidi lehte SERVICE/SUPPORT\Utility.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU ja CPU jahuti paigaldamine

Enne CPU paigaldamise alustamist lugege järgmisi juhiseid:

• Veenduge, et emaplaat toetab CPU-d. (Viimase CPU tugiloendi leiate GIGABYTE'i veebisaidilt.)
• Enne CPU paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustusi.
• Leidke CPU esimene kontakt. CPU-d ei saa sisestada, kui see on valesti orienteeritud. (Või võite leida CPU külgedelt sisselõiked ja CPU pesa joondusvõtmed.)
• Kandke CPU pinnale ühtlane ja õhuke kiht termopastat.
• Ärge lülitage arvutit sisse, kui CPU jahuti pole paigaldatud, vastasel juhul võib CPU ülekuumenemine ja kahjustumine tekkida.
• Seadke CPU hosti sagedus vastavalt CPU spetsifikatsioonidele. Süsteemi siini sagedust ei ole soovitatav seada üle riistvara spetsifikatsioonide, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite sagedust seada üle standardsete spetsifikatsioonide, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas CPU, graafikakaart, mälu, kõvaketas jne.

Pange tähele CPU orientatsiooni

Pange tähele emaplaadi CPU pesa joondusvõtmeid ja CPU sisselõikeid.

Ärge eemaldage CPU pesa katet enne CPU sisestamist. See võib pärast CPU sisestamist ja plaadi sulgemist automaatselt laadimisplaadilt maha hüpata.

Riistvara paigaldamise kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU paigaldamine

CPU õigeks paigaldamiseks emaplaadi CPU pesasse järgige alltoodud samme.

1.

   1. Vajutage CPU pesa hooba õrnalt alla ja pesast eemale.
   2. Tõstke CPU pesa lukustushoob täielikult üles.
   3. Hoidke sõrmedega metallist laadimisplaadi külge kinnitatud plastist kaitsekatet, et avada metallist laadimisplaat.
2. Hoidke CPU-d sõrmedega servadest kinni. Joondage CPU esimese kontakti märgistus (kolmnurk) CPU pesa esimese kontakti nurgaga (või võite joondada CPU sisselõiked pesa joondusvõtmetega) ja sisestage CPU õrnalt oma kohale.

3. Veenduge, et CPU on korralikult paigaldatud ja sulgege seejärel laadimisplaat. Kinnitage pesa hoob oma kinnitusklambri alla. Plastist kaitsekate hüppab ise maha ja selle saab eemaldada.
   * Asetage plastist kaitsekate alati tagasi, kui CPU pole paigaldatud, et kaitsta CPU pesa.


Ärge sundige CPU pesa lukustushooba lukustuma, kui CPU pole õigesti paigaldatud, kuna see kahjustab CPU-d ja CPU pesa.

CPU jahuti paigaldamine

Pärast CPU paigaldamist paigaldage kindlasti CPU jahuti. (Tegelik paigaldusprotsess võib erineda sõltuvalt kasutatavast CPU jahutist. Vaadake oma CPU jahuti kasutusjuhendit.)

1. Kandke paigaldatud CPU pinnale ühtlane ja õhuke kiht termopastat.

2. Tüüp A:

   Haakige CPU jahuti klamber kinnitusraami ühel küljel oleva kinnituskõrva külge. Teisel küljel vajutage otse CPU jahuti klambril alla, et haakida see kinnitusraami kinnituskõrva külge. Pöörake nukkhooba vasakult küljelt paremale, et see oma kohale lukustada.
   Tüüp B:

   Esmalt eemaldage CPU kinnitusraamilt neli kruvi ja eemaldage CPU kinnitusraam. Seejärel joondage CPU jahuti neli õlakruvi tagaplaadi vahetükkidega. Kinnitage iga õlakruvi 1-2-3-4 (x) mustris, nagu allpool näidatud.

   * Tüüp B CPU jahuti kasutamisel ei ole soovitatav iga kruvi ühe sammuga lõpuni kinni keerata. Järgige järjekorda 1-2-3-4, keerake kruvi päripäeva 1 pööre sammu kohta. Korrake samme 1-2-3-4, kuni kõik kruvid on kinni keeratud.
3. Lõpuks ühendage CPU jahuti toitepistik emaplaadi CPU ventilaatori päisega (CPU_FAN).


Mälu paigaldamine

Enne mälu paigaldamise alustamist lugege järgmisi juhiseid:

• Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavusega, sama kaubamärgi, sama kiirusega ja samade kiipidega mälu. (Viimaste toetatud mälukiiruste ja mälumoodulite leiate GIGABYTE'i veebisaidilt.)
• Enne mälu paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustusi.
• Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.
• Mälumoodulite paigaldamisel paigaldage need kindlasti esmalt DDR5_A2 pesasse.

* Soovitatavad mälukonfiguratsioonid:

Kahekanaliline mälukonfiguratsioon

See emaplaat pakub nelja mälupesa ja toetab kahekanalilist tehnoloogiat. Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahekanalilise mälurežiimi lubamine kahekordistab algse mälulaiuse.

Neli mälupesa on jagatud kaheks kanaliks ja igal kanalil on kaks mälupesa järgmiselt:

• Kanal A: DDR5_A1, DDR5_A2
• Kanal B: DDR5_B1, DDR5_B2

CPU piirangute tõttu lugege enne mälu kahekanalilisse režiimi paigaldamist järgmisi juhiseid.

1. Kahekanalilist režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
2. Kahekanalilise režiimi lubamisel kahe või nelja mälumooduliga on soovitatav kasutada sama mahutavusega, sama kaubamärgi, sama kiirusega ja samade kiipidega mälu.

Laienduskaardi paigaldamine

Enne laienduskaardi paigaldamise alustamist lugege järgmisi juhiseid:

• Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt läbi laienduskaardiga kaasas olnud juhend.
• Enne laienduskaardi paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustusi.

Laienduskaardi laienduspesasse õigeks paigaldamiseks järgige alltoodud samme.

1. Leidke laienduspesa, mis toetab teie kaarti. Eemaldage metallist pesakate korpuse tagapaneelilt.
2. Joondage kaart pesaga ja vajutage kaardile alla, kuni see on pesas täielikult paigas.

3. Veenduge, et laienduskaart on oma pesas täielikult paigas.
4. Kinnitage kaardi metallist kronstein kruviga korpuse tagapaneeli külge.
5. Pärast kõigi laienduskaartide paigaldamist pange korpuse kate (katted) tagasi.
6. Lülitage arvuti sisse. Vajadusel minge BIOS-i seadistusse, et teha vajalikud BIOS-i muudatused oma laienduskaardi (kaartide) jaoks.
7. Installige laienduskaardiga kaasas olev draiver oma operatsioonisüsteemi.

Tagapaneeli ühendused

1. Q-Flash Plus nupp ^(Märkus)
   Q-Flash Plus võimaldab teil BIOS-i uuendada, kui teie süsteem on välja lülitatud (S5 väljalülitamise olek). Salvestage uusim BIOS USB-mälupulgale ja ühendage see spetsiaalsesse porti ning seejärel saate BIOS-i automaatselt vilkuma panna, vajutades lihtsalt Q-Flash Plus nuppu. QFLED vilgub, kui BIOS-i sobitamise ja vilkumise tegevused algavad, ning lõpetab vilkumise, kui BIOS-i põhivilkumine on lõppenud.
2. SMA antenniühendused (2T2R)
   Kasutage seda ühendust antenni ühendamiseks.
   Pingutage antennid antenniühenduste külge ja suunake seejärel antennid õigesti, et signaal paremini vastu võtta.
3. HDMI port

   HDMI port ühildub HDCP 2.3-ga ja toetab Dolby TrueHD ja DTS HD Master Audio formaate. See toetab ka kuni 192KHz/24bit 7.1-kanalilist LPCM heliväljundit. Saate seda porti kasutada oma HDMI-toega monitori ühendamiseks. Maksimaalne toetatud resolutsioon on 4096x2160@60 Hz, kuid tegelikult toetatud resolutsioonid sõltuvad kasutatavast monitorist.
   Pärast HDMI seadme installimist veenduge, et heliesituse vaikesätteks on määratud HDMI. (Elemendi nimi võib olenevalt teie operatsioonisüsteemist erineda.)
4. USB 2.0/1.1 port
   USB port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB seadmete jaoks.
5. USB 3.2 Gen 1 port
   USB 3.2 Gen 1 port toetab USB 3.2 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB seadmete jaoks.
6. USB 3.2 Gen 2 Type-A port (punane)(Q-Flash Plus port)
   USB 3.2 Gen 2 Type-A port toetab USB 3.2 Gen 2 spetsifikatsiooni ja ühildub USB 3.2 Gen 1 ja USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB seadmete jaoks. Enne Q-Flash Plus kasutamist ^(Märkus), veenduge, et sisestaksite USB-mäluseadme esmalt sellesse porti.
7. USB Type-C^® port (USB 3.2 Gen 2x2 toega)
   Pööratav USB port toetab USB 3.2 Gen 2x2 spetsifikatsiooni ja ühildub USB 3.2 Gen 2, USB 3.2 Gen 1 ja USB 2.0 spetsifikatsioonidega. Kasutage seda porti USB seadmete jaoks.
8. RJ-45 LAN port
   Gigabit Ethernet LAN port pakub Interneti-ühendust kuni 2,5 Gbps andmeedastuskiirusel. Järgnev kirjeldab LAN pordi LED-ide olekuid.

9. USB 3.2 Gen 2 Type-A port (punane)
   USB 3.2 Gen 2 Type-A port toetab USB 3.2 Gen 2 spetsifikatsiooni ja ühildub USB 3.2 Gen 1 ja USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB seadmete jaoks.
10. Line In/Rear Speaker Out (sinine)
    Line in pesa. Kasutage seda helipesa seadmete jaoks, millel on line in ühendus, näiteks optiline draiv, Walkman jne.
11. Line Out/Front Speaker Out (roheline)
    Line out pesa.
12. Mic In/Center/Subwoofer Speaker Out (roosa)
    Mic in pesa.
    Helipesa konfiguratsioonid:

    Saate helitarkvara abil muuta helipesa funktsionaalsust. 7.1-kanalilise heli konfigureerimiseks avage heliseadete jaoks helitarkvara.

    • Kui eemaldate tagapaneeli ühendusega ühendatud kaabli, eemaldage kaabel esmalt seadmest ja seejärel emaplaadilt.
    • Kaabli eemaldamisel tõmmake see ühenduspesast otse välja. Ärge kõigutage seda küljelt küljele, et vältida kaabliühenduses elektrilühist.

(Märkus) Q-Flash Plus funktsiooni lubamiseks minge lisateabe saamiseks GIGABYTE'i veebisaidi lehele "Unikaalsed funktsioonid".

Helitarkvara konfigureerimise üksikasjade saamiseks külastage GIGABYTE'i veebisaiti.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Emaplaadil olevad nupud ja LED-id

Kiirnupud

Sellel emaplaadil on 3 kiirnuppu: toitenupp, lähtestusnupp ja CMOS-i tühjendusnupp. Toitenupp ja lähtestusnupp võimaldavad kasutajatel avatud korpusega keskkonnas kiiresti arvuti sisse/välja lülitada või lähtestada, kui nad soovivad riistvarakomponente vahetada või riistvara testida. Kasutage seda nuppu BIOS-i konfiguratsiooni tühjendamiseks ja CMOS-i väärtuste tehaseseadetele lähtestamiseks, kui see on vajalik.

PW_SW: Toitenupp RST_SW
RST_SW: Lähtestusnupp
CMOS_SW: CMOS-i tühjendusnupp CMOS_SW

Lähtestusnupp pakub teile mitmeid funktsioone, mida kasutada. Nupu ümberkaardistamiseks erinevate ülesannete täitmiseks minge GIGABYTE'i veebisaidi lehele "BIOS Setup" ja otsige lisateabe saamiseks "RST_SW (MULTIKEY)".

• Enne CMOS-i tühjendusnupu kasutamist lülitage alati oma arvuti välja ja eemaldage toitejuhe pistikupesast.
• Ärge kasutage CMOS-i tühjendusnuppu, kui süsteem on sisse lülitatud, vastasel juhul võib süsteem sulguda ja andmed võivad kaduda või kahjustuda.
• Pärast süsteemi taaskäivitamist minge BIOS Setup-i, et laadida tehaseseaded (valige Load Optimized Defaults) või konfigureerige BIOS-i seaded käsitsi (lisateabe saamiseks minge GIGABYTE'i veebisaidi lehele "BIOS Setup").

Oleku LED-id

Oleku LED-id näitavad, kas CPU, mälu, graafikakaart ja operatsioonisüsteem töötavad pärast süsteemi sisselülitamist korralikult. Kui CPU/DRAM/VGA LED põleb, tähendab see, et vastav seade ei tööta normaalselt; kui BOOT LED põleb, tähendab see, et te pole veel operatsioonisüsteemi sisenenud.

CPU: CPU oleku LED
DRAM: Mälu oleku LED
VGA: Graafikakaardi oleku LED
BOOT: Operatsioonisüsteemi oleku LED

Sisemised ühendused

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5/6_PUMP
6. CPU_OPT
7. EC_TEMP1/EC_TEMP2
8. NOISE_SENSOR
9. BAT
10. ARGB_V2_1/2/3
11. LED_C
12. SATA3 0/1/2/3
13. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
14. F_PANEL
15. F_AUDIO
16. F_U320G
17. F_U32_1/F_U32_2
18. F_USB1/F_USB2
19. THB_U4
20. SPI_TPM
21. F_HDMI
22. RST
23. CLR_CMOS

Enne välisseadmete ühendamist lugege järgmisi juhiseid:

• Kõigepealt veenduge, et teie seadmed ühilduvad ühendustega, mida soovite ühendada.
• Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Eemaldage toide seadmete kahjustamise vältimiseks toitejuhe pistikupesast.
• Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on on kindlalt emaplaadi pistiku külge kinnitatud.

ATX_12V/ATX_12V1/ATX (2x4 12V toitepistikud ja 2x12 peatoitepistik)

Toitepistiku abil saab toiteallikas varustada piisavalt stabiilset toidet kõikidele emaplaadi komponentidele. Enne toitepistiku ühendamist veenduge esmalt, et toiteallikas on välja lülitatud ja kõik seadmed on õigesti paigaldatud. Toitepistikul on lollikindel disain. Ühendage toitekaabel toitepistikuga õiges suunas.

12 V toitepistik varustab peamiselt protsessorit toitega. Kui 12 V toitepistik pole ühendatud, ei käivitu arvuti.

Laiendusnõuete täitmiseks on soovitatav kasutada toiteallikat, mis peab vastu suurele energiatarbimisele (500 W või rohkem). Kui kasutatakse toiteallikat, mis ei taga vajalikku võimsust, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

CPU_FAN/SYS_FAN1/2/3/4 (ventilaatori ühendused)

Kõik selle emaplaadi ventilaatoripistikud on 4-kontaktilised. Enamikul ventilaatoripistikutel on lollikindel sisestuskonstruktsioon. Ventilaatorikaabli ühendamisel ühendage see kindlasti õiges suunas (must pistikupesa juhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise disainiga. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada süsteemi ventilaator šassii sisse.

SYS_FAN5/6_PUMP (süsteemi ventilaatori/vesijahutuspumba ühendused)

Ventilaatori/pumba ühendused on 4-kontaktilised. Enamikul ventilaatoripistikutel on lollikindel sisestuskonstruktsioon. Ventilaatorikaabli ühendamisel ühendage see kindlasti õiges suunas (must pistikupesa juhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise disainiga. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada süsteemi ventilaator šassii sisse. Pistik pakub ka vesijahutuspumba kiiruse reguleerimist. Lisateabe saamiseks navigeerige GIGABYTE'i veebisaidi lehele "BIOS Setup" ja otsige "Smart Fan 6".

• Ühendage kindlasti ventilaatorikaablid ventilaatoripistikute külge, et vältida protsessori ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada protsessori kahjustusi või süsteem võib hanguda.
• Need ventilaatoripistikud ei ole konfiguratsiooni džemprite plokid. Ärge asetage pistikutele džemprit.

CPU_OPT (CPU ventilaatori/vesijahutuspumba ühendus)

Ventilaatori/pumba ühendus on 4-kontaktiline ja sellel on lollikindel sisestuskonstruktsioon. Enamikul ventilaatoripistikutel on lollikindel sisestuskonstruktsioon. Ventilaatorikaabli ühendamisel ühendage see kindlasti õiges suunas (must pistikupesa juhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise disainiga.

• Ühendage kindlasti ventilaatorikaablid ventilaatoripistikute külge, et vältida protsessori ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada protsessori kahjustusi või süsteem võib hanguda.
• Need ventilaatoripistikud ei ole konfiguratsiooni džemprite plokid. Ärge asetage pistikutele džemprit.

EC_TEMP1/EC_TEMP2 (temperatuurianduri ühendused)

Ühendage termistorkaablid pistikutega temperatuuri tuvastamiseks.

NOISE_SENSOR (müra tuvastamise ühendus)

Seda ühendust saab kasutada müra tuvastamise kaabli ühendamiseks, et tuvastada müra korpuse sees.

Lisateabe saamiseks müra tuvastamise funktsiooni kohta navigeerige GIGABYTE'i veebisaidi lehele "Unique Features" ja otsige "FAN CONTROL".

Enne kaabli ühenduse külge ühendamist eemaldage kindlasti džempr; asetage džempr tagasi, kui ühendust ei kasutata.

BAT (aku)

Aku annab toidet, et hoida CMOS-is väärtusi (näiteks BIOS-i konfiguratsioone, kuupäeva ja kellaaja teavet), kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele, vastasel juhul ei pruugi CMOS-i väärtused olla täpsed või need võivad kaduda.

CMOS-i väärtused saate kustutada aku eemaldamisega:

1. Lülitage arvuti välja ja eemaldage toitejuhe.
2. Eemaldage aku ettevaatlikult akuhoidikust ja oodake üks minut. (Või kasutage metallist eset, näiteks kruvikeerajat, et puudutada akuhoidiku positiivset ja negatiivset klemmi, muutes need 5 sekundiks lühiseks.)
3. Vahetage aku välja.
4. Ühendage toitejuhe ja taaskäivitage arvuti.

• Enne aku vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
• Vahetage aku samaväärse vastu. Seadmete kahjustused võivad tekkida, kui aku on on asendatud vale mudeliga.
• Kui te ei saa akut ise välja vahetada, võtke ühendust ostukoha või kohaliku edasimüüjaga või kui te pole aku mudelis kindel.
• Akut paigaldades pange tähele aku positiivse (+) ja negatiivse (-) külje orientatsiooni akust (positiivne külg peaks olema ülespoole).
• Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

ARGB_V2_1/2/3 (adresseeritavad RGB Gen2 LED-ribade ühendused)

Ühendusi saab kasutada tavalise 5050 adresseeritava RGB Gen2 LED-riba ühendamiseks, mille maksimaalne võimsus on 3 A (5 V) ja maksimaalne LED-ide arv 256.

Ühendage oma adresseeritav RGB Gen2 LED-riba pistiku külge. LED-riba toitekontakt (märgistatud pistikul kolmnurgaga) tuleb ühendada adresseeritava LED-riba pistiku kontaktiga 1. Vale ühendus võib põhjustada LED-riba kahjustusi.

LED_C (RGB LED-riba ühendus)

Ühendust saab kasutada standardse 5050 RGB LED-riba (12V/G/R/B) ühendamiseks, mille maksimaalne võimsus on 2 A (12 V) ja maksimaalne pikkus 2 m.

Ühendage oma RGB LED-riba pistiku külge. LED-riba toitekontakt (märgistatud pistikul kolmnurgaga) tuleb ühendada selle pistiku kontaktiga 1 (12 V). Vale ühendus võib põhjustada LED-riba kahjustusi.

LED-riba tulede sisse-/väljalülitamise kohta navigeerige GIGABYTE'i veebisaidi lehele "Unique Features".

• Ebanormaalse LED-i käitumise vältimiseks ärge ühendage samal ajal sama pistiku külge adresseeritavaid RGB Gen1 LED-ribasid ja adresseeritavaid RGB Gen2 LED-ribasid.
• Enne seadmete paigaldamist või eemaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.

SATA3 0/1/2/3 (SATA 6Gb/s ühendused)

SATA ühendused vastavad SATA 6Gb/s standardile ja ühilduvad SATA 3Gb/s ja SATA _SB 1.5Gb/s standardiga. Iga SATA ühendus toetab ühte SATA seadet. SATA ühendused toetavad RAID 0, RAID 1 ja RAID 10. RAID-massiivi seadistamise juhiste saamiseks navigeerige GIGABYTE'i veebisaidil lehele "RAID-komplekti konfigureerimine".

SATA portide kiirühenduse lubamiseks navigeerige GIGABYTE'i veebisaidi lehele "BIOS Setup" ja otsige lisateabe saamiseks "SATA Configuration".

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (M.2 pesaga 3 ühendused)

On kahte tüüpi M.2 SSD-sid: M.2 SATA SSD-d ja M.2 PCIe SSD-d. See emaplaat toetab ainult M.2 PCIe SSD-sid. Pange tähele, et M.2 PCIe SSD-d ei saa kasutada RAID-komplekti loomiseks koos SATA kõvakettaga. RAID-massiivi seadistamise juhiste saamiseks navigeerige GIGABYTE'i veebisaidil lehele "RAID-komplekti konfigureerimine".

* Iga M.2 ühenduse poolt toetatud M.2 SSD-de tüübid:

M2A_CPU/M2C_SB:

M.2 SSD õigeks paigaldamiseks M.2 ühendusse järgige alltoodud samme.

1. samm:
Pöörake M.2 EZ-Latch Click klambrit päripäeva ja eemaldage emaplaadi jahutusradiaator.

Kui soovite paigaldada M.2 SSD 110 mm auku, eemaldage kõigepealt EZ-Latch Plus klamber 80 mm august.

2. samm:
Eemaldage M.2 ühendusel termopadja kaitsekile (termopadi on ainult M2A_CPU ühendusel). Sisestage M.2 SSD M.2 ühendusse nurga all.

3. samm:
Vajutage M.2 SSD esiots alla ja veenduge, et M.2 SSD on klambri abil kinnitatud. Eemaldage emaplaadi jahutusradiaatori põhjast kaitsekile ja lõpuks pöörake M.2 EZ-Latch Click klambrit päripäeva ja paigaldage seejärel jahutusradiaator tagasi oma kohale.

M2B_CPU/M2D_SB:

M.2 SSD õigeks paigaldamiseks M.2 ühendusse järgige alltoodud samme.

1. samm:
Pöörake M.2 EZ-Latch Click klambrit päripäeva ja eemaldage emaplaadi jahutusradiaator. Leidke M.2 SSD jaoks õige kinnitusava ja kinnitage kõigepealt M.2 EZ-Latch Plus klamber auku.

2. samm:
Sisestage M.2 SSD M.2 ühendusse nurga all. Vajutage M.2 SSD esiots alla ja veenduge, et M.2 SSD on klambri abil kinnitatud.

3. samm:
Eemaldage emaplaadi jahutusradiaatori põhjast kaitsekile ja lõpuks pöörake M.2 EZ-Latch Click klambrit päripäeva ja paigaldage seejärel jahutusradiaator tagasi oma kohale.

Lisateavet M.2 EZ-Latch Click/M.2 EZ-Latch Plus kasutamise kohta leiate GIGABYTE'i veebisaidilt.
M.2 SSD paigaldamine M.2 EZ-Latch Click abil: https://www.gigabyte.com/WebPage/1048/M.2-EZ-Latch-Click.html
M.2 SSD paigaldamine M.2 EZ-Latch Plus abil: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M.2 SSD eemaldamine M.2 EZ-Latch Plus abil: https://www.gigabyte.com/WebPage/921/removeM2.html
* Emaplaadi jahutusradiaatori disain võib mudeliti erineda.

F_PANEL (esipaneeli header)

Ühendage selle headeriga šassii toitelüliti, lähtestuslüliti, kõlar, šassii sissetungimislüliti/andur ja süsteemi oleku indikaator vastavalt allpool toodud pin-määrangutele. Enne kaablite ühendamist pange tähele positiivseid ja negatiivseid kontakte.

• PLED/PWR_LED (toite LED):
  Süsteemi oleku LED Ühendatakse šassii esipaneelil oleva toite oleku indikaatoriga. LED põleb, kui süsteem töötab. LED on välja lülitatud, kui süsteem on S3/S4 unerežiimis või välja lülitatud (S5).

  Süsteemi olek	LED
  S0	Sees
  S3/S4/S5	Väljas

• PW (toitelüliti):
  Ühendatakse šassii esipaneelil oleva toitelülitiga. Saate konfigureerida, kuidas oma süsteemi toitelüliti abil välja lülitada (lisateabe saamiseks navigeerige GIGABYTE'i veebisaidi lehele "BIOS Setup" ja otsige "Soft-Off by PWR-BTTN").
• SPEAK (kõlar):
  Ühendatakse šassii esipaneelil oleva kõlariga. Süsteem teatab süsteemi käivitamise oleku, andes piiksu. Kui süsteemi käivitamisel probleeme ei tuvastata, on kuulda ühte lühikest piiksu.
• HD (kõvaketta tegevuse LED):
  Ühendatakse šassii esipaneelil oleva kõvaketta tegevuse LED-iga. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
• RES (lähtestuslüliti):
  Ühendatakse šassii esipaneelil oleva lähtestuslülitiga. Kui arvuti hangub ja tavapärane taaskäivitamine ei õnnestu, vajutage arvuti taaskäivitamiseks lähtestuslülitit.
• CI (šassii sissetungimise header):
  Ühendatakse šassii sissetungimislüliti/anduriga šassiil, mis suudab tuvastada, kas šassii kate on eemaldatud. See funktsioon nõuab šassiid, millel on šassii sissetungimislüliti/andur.
• NC: Ühendust pole.

Esipaneeli disain võib šassiiti erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta tegevuse LED-ist, kõlarist jne. Kui ühendate oma šassii esipaneeli mooduli selle headeriga, veenduge, et juhtmete ja kontaktide määrangud oleksid õigesti sobitatud.

F_AUDIO (esipaneeli audio header)

Esipaneeli audio header toetab kõrglahutusega heli (HD). Saate ühendada oma šassii esipaneeli audiomooduli selle headeriga. Veenduge, et mooduli pistiku juhtmemäärangud ühtiksid emaplaadi headeri kontaktimäärangutega. Mooduli pistiku ja emaplaadi headeri vale ühendus muudab seadme töövõimetuks või isegi kahjustab seda.

Mõned šassiid pakuvad esipaneeli audiomoodulit, millel on igal juhtmel eraldi pistikud, mitte üks pistik. Kui vajate teavet erinevate juhtmemäärangutega esipaneeli audiomooduli ühendamise kohta, võtke ühendust šassii tootjaga.

F_U320G (USB Type-C^® header, USB 3.2 Gen 2x2 toega)

Header vastab USB 3.2 Gen 2x2 spetsifikatsioonile ja suudab pakkuda ühte USB porti.

F_U32_1/F_U32_2 (USB 3.2 Gen 1 headerid)

Headerid vastavad USB 3.2 Gen 1 ja USB 2.0 spetsifikatsioonile ning iga header suudab pakkuda kahte USB porti. Kahe USB 3.2 Gen 1 porti pakkuva valikulise 3,5-tollise esipaneeli ostmiseks võtke ühendust kohaliku edasimüüjaga.

F_USB1/F_USB2 (USB 2.0/1.1 headerid)

Headerid vastavad USB 2.0/1.1 spetsifikatsioonile. Iga USB header suudab valikulise USB kronsteini kaudu pakkuda kahte USB porti. Valikulise USB kronsteini ostmiseks võtke ühendust kohaliku edasimüüjaga.

Enne USB kronsteini paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB kronsteini kahjustamist.

THB_U4 (lisakaardi ühendus)

See ühendus on mõeldud GIGABYTE'i lisakaardi jaoks.

SPI_TPM (Trusted Platform Module header)

Saate ühendada selle headeriga SPI TPM (Trusted Platform Module).

F_HDMI

See port toetab HDMI-ekraani väljundit, võimaldades teil ühendada arvutikorpuse sees oleva ekraani. See võib toetada ekraani maksimaalse eraldusvõimega 1920x1080@30 Hz. Tegelik toetatud eraldusvõime võib varieeruda sõltuvalt kasutatavast ekraanist. Juhiseid ekraani ühendamiseks oma arvutikorpuse sees leiate ekraani kasutusjuhendist.

RST (lähtestus jumper)

Lähtestus jumper saab ühendada šassii esipaneelil oleva lähtestuslülitiga. Kui arvuti hangub ja tavapärane taaskäivitamine ei õnnestu, vajutage arvuti taaskäivitamiseks lähtestuslülitit.

Lähtestus jumper pakub teile kasutamiseks mitmeid funktsioone. Nupu ümberkaardistamiseks erinevate ülesannete täitmiseks navigeerige GIGABYTE'i veebisaidi lehele "BIOS Setup" ja otsige lisateabe saamiseks "RST_SW (MULTIKEY)".

CLR_CMOS (Clear CMOS Jumper)

Kasutage seda džemprit BIOS-i konfiguratsiooni puhastamiseks ja CMOS-i väärtuste tehasevaikeseadetele lähtestamiseks. CMOS-i väärtuste puhastamiseks puudutage metallesemega, näiteks kruvikeerajaga, mõne sekundi jooksul kahte kontakti.

• Enne CMOS-i väärtuste puhastamist lülitage alati arvuti välja ja eemaldage toitejuhe vooluvõrgust.
• Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse tehasevaikeseadete laadimiseks (valige Load Optimized Defaults (Laadi optimeeritud vaikeväärtused)) või konfigureerige BIOS-i sätted käsitsi (lisateabe saamiseks minge GIGABYTE'i veebisaidi lehele "BIOS Setup").

BIOS-i seadistus

BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid emaplaadi CMOS-i. Selle peamised funktsioonid hõlmavad Power-On Self-Test (POST) läbiviimist süsteemi käivitamisel, süsteemi parameetrite salvestamist ja operatsioonisüsteemi laadimist jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhikonfiguratsiooni seadeid või aktiveerida teatud süsteemifunktsioone.

Kui toide on välja lülitatud, varustab emaplaadil olev aku CMOS-i vajaliku võimsusega, et hoida konfiguratsiooniväärtused CMOS-is.

BIOS-i seadistusprogrammile juurdepääsuks vajutage toite sisselülitamisel POST-i ajal klahvi <Delete>.

BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flash või Q-Flash Plus utiliiti.

• Q-Flash võimaldab kasutajal BIOS-i kiiresti ja lihtsalt uuendada või varundada ilma operatsioonisüsteemi sisenemata.
• Q-Flash Plus võimaldab teil BIOS-i uuendada, kui teie süsteem on välja lülitatud (S5 väljalülitatud olek). Salvestage uusim BIOS USB-mälupulgale ja ühendage see spetsiaalsesse porti ning seejärel saate BIOS-i automaatselt vilkuda, vajutades lihtsalt nuppu Q-Flash Plus.

Juhiste saamiseks Q-Flash ja Q-Flash Plus utiliitide kasutamise kohta minge GIGABYTE'i veebisaidi lehele "Ainulaadsed funktsioonid" ja otsige "BIOS Update Utilities".

• Kuna BIOS-i vilkumine on potentsiaalselt riskantne, kui teil ei esine praeguse BIOS-i versiooni kasutamisel probleeme, on soovitatav BIOS-i mitte vilkuda. BIOS-i vilkumiseks tehke seda ettevaatusega. Ebapiisav BIOS-i vilkumine võib põhjustada süsteemi talitlushäireid.
• On soovitatav, et te ei muudaks vaikeväärtuseid (kui te seda vajate), et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. Seadete ebapiisav muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, proovige CMOS-i väärtused tühjendada ja lähtestage plaat vaikeväärtustele.
• Vaadake eelmises peatükis aku/CMOS-i hüppaja/nupu tutvustusi või minge GIGABYTE'i veebisaidi "BIOS Setup" (BIOS-i seadistus) lehele ja otsige "Load Optimized Defaults", et teada saada, kuidas CMOS-i väärtusi tühjendada.

BIOS-i seadistamise kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.
https://www.gigabyte.com/WebPage/1064/amd600-refresh-bios.html

Käivituskuva

Arvuti käivitamisel kuvatakse järgmine käivituslogo ekraan.

Funktsiooniklahvid

<DEL>: BIOS SETUP\Q-FLASH
BIOS-i seadistusse sisenemiseks või BIOS-i seadistuses Q-Flash utiliidi juurde pääsemiseks vajutage klahvi <Delete>.

<F12>: BOOT MENU
Boot Menu (käivitusmenüü) võimaldab teil määrata esimese käivitusseadme ilma BIOS-i seadistusse sisenemata. Kasutage käivitusmenüüs ülesnoolt <↑> või allanoolt <↓>, et valida esimene käivitusseade, seejärel vajutage kinnitamiseks <Enter>. Süsteem käivitub kohe seadmest.
Märkus: käivitusmenüü seade kehtib ainult üks kord. Pärast süsteemi taaskäivitamist põhineb seadme käivitusjärjekord ikkagi BIOS-i seadistuse seadetel.

<END>: Q-FLASH
Q-Flash utiliidi juurde pääsemiseks otse ilma BIOS-i seadistusse sisenemata vajutage klahvi <End>.

Operatsioonisüsteemi ja draiverite installimine

Operatsioonisüsteemi installimine

Õigete BIOS-i seadetega olete valmis operatsioonisüsteemi installima.

Kuna mõned operatsioonisüsteemid sisaldavad juba RAID-draiverit, ei pea te Windowsi installiprotsessi ajal eraldi RAID-draiverit installima. Pärast operatsioonisüsteemi installimist soovitame teil installida kõik vajalikud draiverid GIGABYTE Control Centerist, et tagada süsteemi jõudlus ja ühilduvus. Kui installitav operatsioonisüsteem nõuab, et te pakuksite OS-i installiprotsessi ajal täiendavat RAID-draiverit, vaadake alltoodud samme:

1. samm:
Minge GIGABYTE'i veebisaidile, sirvige emaplaadi mudeli veebilehele, laadige alla AMD RAID Preinstall Driver fail lehel Support\Download\SATA RAID/AHCI, pakkige fail lahti ja kopeerige failid oma USB-mälupulgale.

2. samm:
Käivitage Windowsi seadistusketas ja tehke tavalised OS-i installimisetapid. Kui ilmub ekraan, mis palub teil draiver laadida, valige Browse (sirvi).

3. samm:
Sisestage USB-mälupulk ja sirvige draiveri asukohta. Valige esmalt AMD-RAID Bottom Device ja klõpsake draiveri laadimiseks Next (edasi). Seejärel valige AMD-RAID Controller ja klõpsake draiveri laadimiseks Next (edasi). Lõpuks jätkake OS-i installimist.

Draiverite installimine

Pärast operatsioonisüsteemi installimist kuvatakse töölaua paremas alanurgas dialoogiboks, mis küsib, kas soovite draiverid ja GIGABYTE'i rakendused alla laadida ja installida GIGABYTE Control Centeri (GCC) kaudu. Installimise jätkamiseks klõpsake Install (installi). (Veenduge BIOS-i seadistuses, et Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader on seatud väärtusele Enabled (lubatud).)

Kui kuvatakse dialoogiboks Lõppkasutaja litsentsileping, vajutage GIGABYTE Control Centeri (GCC) installimiseks <Accept>. Valige ekraanil GIGABYTE CONTROL CENTER installitavad draiverid ja rakendused ning klõpsake nuppu Install (installi).

Enne installimist veenduge, et süsteem on Internetiga ühendatud.

Tarkvara kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.
https://www.gigabyte.com/WebPage/1066/amd600-refresh-app.html

Lisateabe saamiseks tõrkeotsingu kohta külastage GIGABYTE'i veebisaiti.
https://www.gigabyte.com/WebPage/351/faq.html

RAID-komplekti konfigureerimine

RAID-tasemed

Enne alustamist valmistage ette järgmised esemed:

See emaplaat toetab RAID 0, RAID 1 ja RAID 10. Enne RAID-massiivi konfigureerimist valmistage ette ülaltoodud tabelis näidatud õige arv kõvakettaid.

• SATA kõvakettad või SSD-d. Optimaalse jõudluse tagamiseks on soovitatav kasutada kahte identset mudelit ja mahutavusega kõvakettaid.
• Windowsi seadistusketas.
• Interneti-ühendusega arvuti.
• USB-mälupulk.

M.2 PCIe SSD-d ei saa kasutada RAID-komplekti loomiseks koos M.2 SATA SSD või SATA kõvakettaga.

RAID-massiivi konfigureerimise kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.
https://www.gigabyte.com/WebPage/1065/amd600-refresh-raid.html

Võtke meiega ühendust

GIGA-BYTE TECHNOLOGY CO., LTD.
Aadress: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehniline ja mitte-tehniline tugi (müük/turundus): https://esupport.gigabyte.com
VEEBiaadress (inglise keeles): https://www.gigabyte.com
VEEBiaadress (hiina keeles): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Tehnilise või mitte-tehnilise (müük/turundus) küsimuse esitamiseks linkige palun:
  https://esupport.gigabyte.com


Viited

• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• M.2 EZ-Latch PLUS
• Remove M.2
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series RAID Setup
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla GIGABYTE X670E AORUS PRO X – emaplaadi kasutusjuhend

Saadaolevad keeled
