GIGABYTE B450 AORUS ELITE V2 - emaplaadi kasutusjuhend

Emaplaadi versiooni tuvastamine

Teie emaplaadi versiooninumber näeb välja selline: "REV: X.X". Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Kontrollige oma emaplaadi versiooni enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimisel.

Näide:

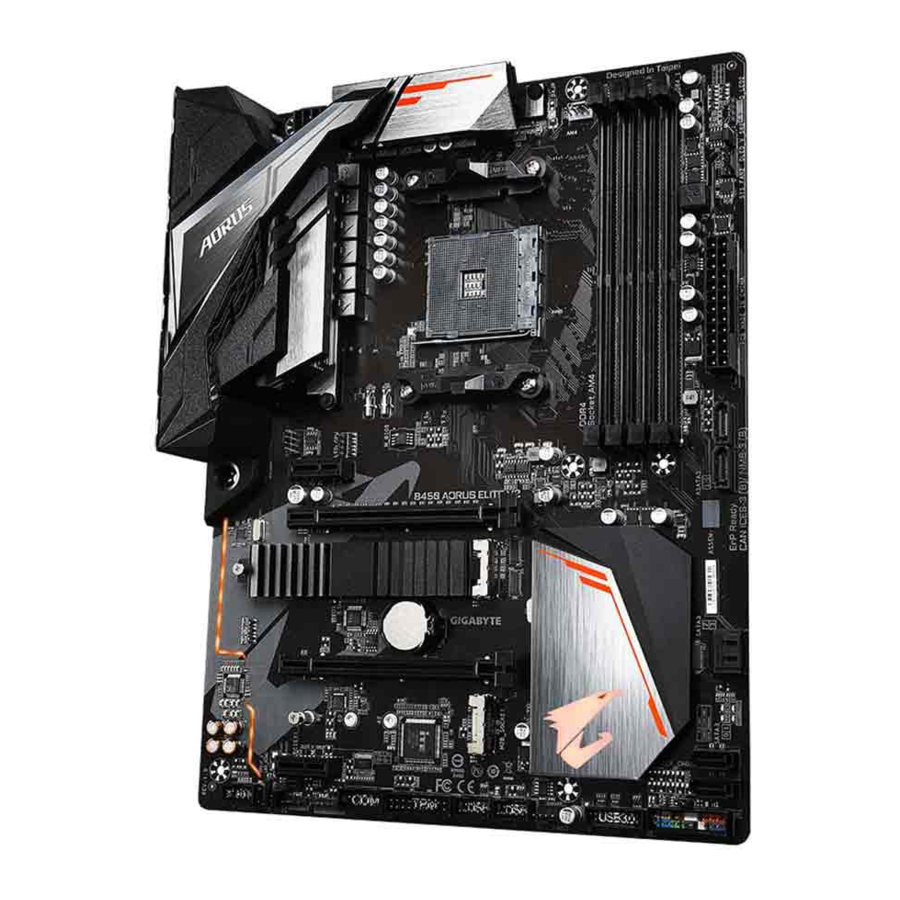

Emaplaadi B450 AORUS ELITE V2 paigutus

Riistvara paigaldamine

Paigaldamise ettevaatusabinõud

Emaplaat sisaldab mitmeid õrnu elektroonilisi vooluringe ja komponente, mis võivad elektrostaatilise lahenduse (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid protseduure:

• Enne paigaldamist veenduge, et korpus sobib emaplaadile.
• Enne paigaldamist ärge eemaldage ega purustage emaplaadi S/N (seerianumbri) kleebist või garantiikleebist, mille on väljastanud teie edasimüüja. Need kleebised on vajalikud garantii kinnitamiseks.
• Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vooluvõrk, tõmmates toitejuhtme pistikupesast välja.
• Kui ühendate riistvarakomponente emaplaadi sisemiste pistikutega, veenduge, et need on tihedalt ja kindlalt ühendatud.
• Emaplaadi käsitsemisel vältige metallist juhtmete või pistikute puudutamist.
• Elektrooniliste komponentide, nagu emaplaat, CPU või mälu, käsitsemisel on kõige parem kanda elektrostaatilise lahenduse (ESD) randmepaela. Kui teil ei ole ESD randmepaela, hoidke käed kuivad ja puudutage kõigepealt metalleset, et staatiline elekter kõrvaldada.
• Enne emaplaadi paigaldamist asetage see antistaatilisele alusele või elektrostaatilisse varjestuskonteinerisse.
• Enne toitejuhtme ühendamist või lahtiühendamist emaplaadist veenduge, et toide on välja lülitatud.
• Enne toite sisselülitamist veenduge, et toitepinge on seatud vastavalt kohalikule pingestandardile.
• Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
• Emaplaadi kahjustamise vältimiseks ärge laske kruvidel kokku puutuda emaplaadi vooluringi või selle komponentidega.
• Veenduge, et emaplaadil või arvutikorpuses ei ole üle jäänud kruvisid ega metallkomponente.
• Ärge asetage arvutisüsteemi ebatasasele pinnale.
• Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
• Arvuti sisselülitamine paigaldusprotsessi ajal võib põhjustada süsteemikomponentide kahjustusi ja kasutaja füüsilist kahju.
• Kui te ei ole mõnes paigaldusetapis kindel või teil on tootega seotud probleem, konsulteerige sertifitseeritud arvutitehnikuga.
• Kui kasutate adapterit, pikendusjuhet või pikenduspesa, konsulteerige selle paigaldus- ja/või maandusjuhistega.

Toote spetsifikatsioonid

(Märkus) Tegelik tugi võib olenevalt CPU-st erineda.

* GIGABYTE jätab endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma ette teatamata.

CPU, mälumoodulite, SSD-de ja M.2 seadmete tugiloendite vaatamiseks külastage GIGABYTE'i veebisaiti.

Rakenduste uusima versiooni allalaadimiseks külastage GIGABYTE'i veebisaidi lehte Support\Utility List.

CPU paigaldamine

Enne CPU paigaldamise alustamist lugege läbi järgmised juhised:

• Veenduge, et emaplaat toetab CPU-d.
  (Uusima CPU tugiloendi vaatamiseks minge GIGABYTE'i veebisaidile.)
• Enne CPU paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
• Leidke CPU esimene kontakt. CPU-d ei saa valesti orienteeritult sisestada.
• Kandke CPU pinnale ühtlane ja õhuke kiht termopastat.
• Ärge lülitage arvutit sisse, kui CPU jahuti ei ole paigaldatud, vastasel juhul võib CPU ülekuumenemine ja kahjustumine tekkida.
• Seadke CPU hosti sagedus vastavalt CPU spetsifikatsioonidele. Süsteemi siini sagedust ei ole soovitatav seada väljapoole riistvara spetsifikatsioone, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite sagedust seada väljapoole standardspetsifikatsioone, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas CPU, graafikakaardi, mälu, kõvaketta jne.

CPU paigaldamine

Tõstke CPU pesa lukustushoob täielikult üles. Leidke CPU pesa ja CPU esimene kontakt (tähistatud väikese kolmnurgaga). Kui CPU on oma pesasse paigutatud, asetage üks sõrm CPU keskele, langetades lukustushoova ja lukustades selle täielikult lukustatud asendisse.

Ärge suruge CPU-d CPU pesasse enne, kui CPU pesa lukustushoob on üles tõstetud, vastasel juhul võib CPU ja CPU pesa kahjustuda.

Mälu paigaldamine

Enne mälu paigaldamise alustamist lugege läbi järgmised juhised:

• Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavuse, kaubamärgi, kiiruse ja kiipidega mälu.
  (Uusimate toetatud mälukiiruste ja mälumoodulite vaatamiseks minge GIGABYTE'i veebisaidile.)
• Enne mälu paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
• Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.

Kahe kanaliga mälu konfiguratsioon

Sellel emaplaadil on neli mälupesa ja see toetab kahekordse kanaliga tehnoloogiat. Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahekordse kanaliga mälurežiimi lubamine kahekordistab algse mälu ribalaiuse.

Neli mälupesa on jagatud kaheks kanaliks ja igal kanalil on kaks mälupesa järgmiselt:

• Kanal A: DDR4_2, DDR4_4
• Kanal B: DDR4_1, DDR4_3

Riistvara paigaldamise üksikasjade vaatamiseks külastage GIGABYTE'i veebisaiti.

• Kahe kanaliga mälu konfiguratsioonide tabel


CPU piirangute tõttu lugege enne mälu paigaldamist kahekordse kanaliga režiimis läbi järgmised juhised.

1. Kahekordse kanaliga režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
2. Kahekordse kanaliga režiimi lubamisel kahe või nelja mälumooduliga on soovitatav kasutada sama mahutavuse, kaubamärgi, kiiruse ja kiipidega mälu. Optimaalse jõudluse saavutamiseks soovitame kahe mälumooduliga kahekordse kanaliga režiimi lubamisel paigaldada need DDR4_1 ja DDR4_2 pesadesse.

Laienduskaardi paigaldamine

Enne laienduskaardi paigaldamise alustamist lugege läbi järgmised juhised:

• Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt läbi laienduskaardiga kaasas olnud kasutusjuhend.
• Enne laienduskaardi paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.

Tagapaneeli pistikud

1. USB 2.0/1.1 port
   USB-port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks.
2. PS/2 klaviatuuri/hiire port
   Kasutage seda porti PS/2 hiire või klaviatuuri ühendamiseks.
3. DVI-D port ^{(Märkus 1)(Märkus 2)}
   DVI-D port vastab DVI-D spetsifikatsioonile ja toetab maksimaalset eraldusvõimet 1920x1200@60 Hz (tegelikult toetatavad eraldusvõimed sõltuvad kasutatavast monitorist). Ühendage selle pordiga monitor, mis toetab DVI-D ühendust.
4. HDMI 2.0 port ^{(Märkus 2)}

   HDMI-port toetab HDCP 2.2 ^{(Märkus 2)} ning Dolby TrueHD ja DTS HD Master Audio vorminguid. See toetab ka kuni 192 KHz/24-bitist 7.1-kanalilist LPCM heliväljundit. Saate seda porti kasutada oma HDMI-d toetava monitori ühendamiseks. Maksimaalne toetatud eraldusvõime on 4096x2160@60 Hz ^{(Märkus 2)}, kuid tegelikult toetatavad eraldusvõimed sõltuvad kasutatavast monitorist.
   Pärast HDMI-seadme paigaldamist veenduge, et heli taasesituse vaikesätteks on HDMI. (Üksuse nimi võib teie operatsioonisüsteemist olenevalt erineda.)
5. USB 3.2 Gen 1 port
   USB 3.2 Gen 1 port toetab USB 3.2 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
6. RJ-45 LAN port
   Gigabit Ethernet LAN port pakub Interneti-ühendust kuni 1 Gbps andmeedastuskiirusel. Järgnevalt on kirjeldatud LAN-pordi LED-ide olekuid.

7. Kesk-/subwooferi kõlari väljund (oranž)
   Kasutage seda helipesa kesk-/subwooferi kõlarite ühendamiseks.
8. Tagakõlari väljund (must)
   Seda pesa saab kasutada tagakõlarite ühendamiseks.
9. Külgkõlari väljund (hall)
   Kasutage seda helipesa külgkõlarite ühendamiseks.
10. Liinisisend (sinine)
    Liinisisendi pesa. Kasutage seda helipesa liinisisendseadmete, näiteks optilise draivi, Walkmani jne jaoks.
11. Liiniväljund/esikõlari väljund (roheline)
    Liiniväljundi pesa.
12. Mikrofoni sisend (roosa)
    Mikrofoni sisendi pesa.
    Helipesa konfiguratsioonid:

    Liiniväljundi pesa helivõimendusfunktsiooni lubamiseks või konfigureerimiseks avage HD Audio Manageri rakendus.

    • Tagapaneeli pistikuga ühendatud kaabli eemaldamisel eemaldage esmalt kaabel seadmest ja seejärel emaplaadist.
    • Kaabli eemaldamisel tõmmake see pistikust otse välja. Ärge õõtsutage seda küljelt küljele, et vältida kaabli pistiku sees elektrilühist.

(Märkus 1) DVI-D port ei toeta D-Sub ühendust adapteri abil.

(Märkus 2) Tegelik tugi võib olenevalt CPU-st erineda.

Helitarkvara konfigureerimise üksikasjade vaatamiseks külastage GIGABYTE'i veebisaiti.

Sisemised ühendused

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. LED_CPU
6. LED_C
7. D_LED1/D_LED2
8. DLED_V_SW1/DLED_V_SW2
9. ASATA3 0/1
10. SATA3 0/1/2/3
11. M2A_SOCKET/M2B_SOCKET
12. SPDIF_O
13. F_PANEL
14. F_AUDIO
15. BAT
16. CLR_CMOS
17. F_USB30
18. F_USB1/F_USB2
19. COMA
20. TPM
21. CPU/DRAM/VGA/BOOT

Enne välisseadmete ühendamist lugege järgmisi juhiseid:

• Esmalt veenduge, et teie seadmed ühilduvad ühendustega, mida soovite kasutada.
• Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.
• Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi pistiku külge kinnitatud.

ATX_12V/ATX (2x4 12V toiteühendus ja 2x12 peamine toiteühendus)

Toiteühenduse abil saab toiteallikas varustada piisavalt stabiilset toidet kõigile emaplaadi komponentidele. Enne toiteühenduse ühendamist veenduge, et toiteallikas on välja lülitatud ja kõik seadmed on korralikult paigaldatud. Toiteühendusel on lollikindel disain. Ühendage toitekaabel toiteühendusega õiges suunas.

12 V toiteühendus varustab peamiselt toidet protsessorile. Kui 12 V toiteühendus pole ühendatud, arvuti ei käivitu.

Laiendusnõuete täitmiseks on soovitatav kasutada toiteallikat, mis talub suurt energiatarbimist (500 W või rohkem). Kui kasutatakse toiteallikat, mis ei taga vajalikku võimsust, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

CPU_FAN/SYS_FAN1/2/3 (ventilaatori ühenduskohad)

Kõik selle emaplaadi ventilaatori ühenduskohad on 4-kontaktilised. Enamikul ventilaatori ühenduskohtadel on lollikindel sisestusdisain. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must ühendusjuhe on maandusjuhe). Kiiruse juhtimise funktsioon nõuab ventilaatori kasutamist koos ventilaatori kiiruse juhtimise disainiga. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada šassii sisse süsteemi ventilaator.

• Ühendage kindlasti ventilaatori kaablid ventilaatori ühenduskohtade külge, et vältida protsessori ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada protsessori kahjustusi või süsteem võib hanguda.
• Need ventilaatori ühenduskohad ei ole konfiguratsiooni džemprite plokid. Ärge asetage ühenduskohtadele džemprite korki.

LED_CPU (CPU jahuti LED riba / RGB LED riba ühenduskoht)

Ühenduskohta saab kasutada protsessori jahuti LED riba või standardse 5050 RGB LED riba (12 V/G/R/B) ühendamiseks, mille maksimaalne võimsus on 2 A (12 V) ja maksimaalne pikkus 2 m.

Ühendage protsessori jahuti LED riba / RGB LED riba ühenduskohaga. LED riba toitekontakt (märgitud pistikul kolmnurgaga) tuleb ühendada selle ühenduskoha kontaktiga 1 (12 V). Vale ühendus võib põhjustada LED riba kahjustusi.

LED_C (RGB (RGBW) LED riba ühenduskoht)

Ühenduskohta saab kasutada standardse 5050 RGB (RGBW) LED riba (12 V/G/R/B/W) ühendamiseks, mille maksimaalne võimsus on 2 A (12 V) ja maksimaalne pikkus 2 m.

Ühendage oma RGB (RGBW) LED riba ühenduskohaga. LED riba toitekontakt (märgitud pistikul kolmnurgaga) tuleb ühendada selle ühenduskoha kontaktiga 1 (12 V). Vale ühendus võib põhjustada LED riba kahjustusi.

D_LED1/D_LED2 (adresseeritavad LED ribade ühenduskohad)

Ühenduskohti saab kasutada standardse 5050 adresseeritava LED riba ühendamiseks, mille maksimaalne võimsus on 2 A (12 V või 5 V) ja maksimaalne pikkus 5 m või maksimaalne LEDide arv 300. Saadaval on 12 V ja 5 V adresseeritavad LED ribad. Kontrollige kindlasti oma adresseeritava LED riba pingenõudeid ja seadke džemprid DLED_V_SW1 ja DLED_V_SW2 vastavalt.

Ühendage oma adresseeritav LED riba ühenduskohaga. Saadaval on 12 V ja 5 V adresseeritavad LED ribad. Kontrollige kindlasti oma adresseeritava LED riba pingenõudeid ja seadke džemprid DLED_V_SW1 ja DLED_V_SW2 vastavalt. LED riba toitekontakt (märgitud pistikul kolmnurgaga) tuleb ühendada adresseeritava LED riba ühenduskoha kontaktiga 1. Vale ühendus võib põhjustada LED riba kahjustusi.

LED riba tulede sisse-/väljalülitamise kohta vaadake peatükis „ BIOS-i seadistus”, „Perifeerseadmed” olevaid juhiseid.

Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.

DLED_V_SW1/DLED_V_SW2 (adresseeritava LED riba toite valiku džemprid)

Džemprid võimaldavad valida D_LED1 ja D_LED2 ühenduskohtade toitepinge. Kontrollige kindlasti oma adresseeritava LED riba pingenõudeid ja seadke enne ühendamist selle džempriga õige pinge. Vale ühendus võib põhjustada LED riba kahjustusi.

ASATA3 0/1, SATA 3 0/1/2/3 (SATA 6 Gb/s ühenduskohad)

SATA ühenduskohad vastavad SATA 6 Gb/s standardile ning ühilduvad SATA 3 Gb/s ja F SATA 1,5 Gb/s standardiga. Iga SATA ühenduskoht toetab ühte SATA seadet. SATA ühenduskohad toetavad RAID 0, RAID 1 ja RAID 10. RAID massiivi konfigureerimise juhised leiate peatükist „RAID komplekti konfigureerimine”.

M2A_SOCKET/M2B_SOCKET (M.2 Socket 3 pistikut)

M.2 pistikud toetavad M.2 SATA SSD-sid või M.2 PCIe SSD-sid ^(Märkus) ja RAID-konfiguratsiooni. Pange tähele, et M.2 PCIe SSD-d ei saa kasutada RAID-i loomiseks ei M.2 SATA SSD ega SATA kõvakettaga. RAID-massiivi loomiseks M.2 PCIe SSD-ga peate konfiguratsiooni seadistama UEFI BIOS-i režiimis. RAID-massiivi konfigureerimise juhised leiate peatükist "RAID-massiivi konfigureerimine".

M.2 SSD õigeks installimiseks M.2 pistikusse järgige alltoodud samme.

1. samm:
Võtke kaasasolevatest M.2 kruvi- ja tugikomplektidest kruvi ja tugipost. Leidke M.2 pistik, kuhu M.2 SSD installite, kasutage kruvikeerajat, et jahutusradiaatoril olev kruvi lahti keerata ja seejärel jahutusradiaator eemaldada.

2. samm:
Leidke paigaldatava M.2 SSD jaoks sobiv kinnitusava ja seejärel pingutage esmalt tugipost. Sisestage M.2 SSD M.2 pistikusse nurga all.

3. samm:
Vajutage M.2 SSD alla ja kinnitage see kruviga. Pange jahutusradiaator tagasi ja kinnitage see algsesse auku.

Valige paigaldatava M.2 SSD jaoks sobiv auk ja keerake kruvi ja mutter uuesti kinni.

(Märkus) M2B_SOCKET pistik toetab ainult PCIe SSD-sid.

M.2 ja SATA pistikute paigaldusteated:

SATA pistikute saadavust võib mõjutada M.2 pistikusse paigaldatud seadme tüüp. Lisateabe saamiseks vaadake järgmist tabelit.

SPDIF_O (S/PDIF väljundi päis)

See päis toetab digitaalset S/PDIF väljundit ja ühendab S/PDIF digitaalse helikaabli (pakutakse laienduskaartide poolt) digitaalse heliväljundi jaoks emaplaadilt teatud laienduskaartidele, nagu graafikakaardid ja helikaardid. Näiteks võivad mõned graafikakaardid nõuda S/PDIF digitaalse helikaabli kasutamist digitaalse heliväljundi jaoks emaplaadilt graafikakaardile, kui soovite ühendada HDMI-ekraani graafikakaardiga ja samal ajal on HDMI-ekraanilt digitaalne heliväljund. Lisateavet S/PDIF digitaalse helikaabli ühendamise kohta leiate laienduskaardi kasutusjuhendist.

F_PANEL (esipaneeli päis)

Ühendage toitelüliti, lähtestuslüliti, kõlar, šassii sissetungi lüliti/andur ja süsteemi oleku indikaator šassii küljes selle päisega vastavalt alltoodud tihvtide paigutusele. Enne kaablite ühendamist pange tähele positiivseid ja negatiivseid tihvte.

• PLED/PWR_LED (toite LED, kollane/lilla):
  Ühendatakse šassii esipaneelil oleva toiteoleku indikaatoriga. LED põleb kui süsteem töötab. LED on väljas, kui süsteem on S3/S4 puhkeolekus või välja lülitatud (S5).

  Süsteemi olek	LED
  S0	Sees
  S3/S4/S5	Väljas

• PW (toitelüliti, punane):
  Ühendatakse šassii esipaneelil oleva toitelülitiga. Saate konfigureerida süsteemi väljalülitamise viisi toitelüliti abil (lisateabe saamiseks vaadake peatükki "BIOS-i seadistus", "Toide").
• SPEAK (kõlar, oranž):
  Ühendatakse šassii esipaneelil oleva kõlariga. Süsteem teatab süsteemi käivitamise olekust piiksukoodi väljastamisega. Üks lühike piiks on kuulda, kui süsteemi käivitamisel probleeme ei tuvastata.
• HD (kõvaketta tegevuse LED, sinine):
  Ühendatakse šassii esipaneelil oleva kõvaketta tegevuse LED-iga. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
• RES (lähtestuslüliti, roheline):
  Ühendatakse šassii esipaneelil oleva lähtestuslülitiga. Arvuti taaskäivitamiseks vajutage lähtestuslülitit, kui arvuti hangub ja ei suuda tavalist taaskäivitamist sooritada.
• CI (šassii sissetungi päis, hall):
  Ühendatakse šassii sissetungi lüliti/anduriga šassiil, mis suudab tuvastada, kas šassii kate on eemaldatud. See funktsioon nõuab šassiid koos šassii sissetungi lüliti/anduriga.
• NC (oranž): puudub ühendus.

Esipaneeli disain võib šassii lõikes erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta tegevuse LED-ist, kõlarist jne. Kui ühendate šassii esipaneeli mooduli selle päisega, veenduge, et juhtmete paigutused ja tihvtide paigutused oleksid õigesti sobitatud.

F_AUDIO (esipaneeli helipäis)

Esipaneeli helipäis toetab kõrglahutusega heli (HD). Saate ühendada šassii esipaneeli helimooduli selle päisega. Veenduge, et mooduli pistiku juhtmete paigutused vastaksid emaplaadi päise tihvtide paigutustele. Mooduli pistiku ja emaplaadi päise vale ühendus muudab seadme töövõimetuks või isegi kahjustab seda.

Mõned šassiid pakuvad esipaneeli helimoodulit, millel on igal juhtmel eraldi pistikud, mitte üks pistik. Lisateavet erinevate juhtmete paigutustega esipaneeli helimooduli ühendamise kohta saate šassii tootjalt.

BAT (aku)

Aku annab voolu, et hoida väärtused (näiteks BIOS-i konfiguratsioonid, kuupäev ja kellaaeg) CMOS-is, kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele või CMOS-i väärtused ei pruugi olla täpsed või võivad kaduda.

CMOS-i väärtused saate kustutada aku eemaldamisega:

1. Lülitage arvuti välja ja eemaldage toitejuhe.
2. Eemaldage aku ettevaatlikult akuhoidikust ja oodake üks minut. (Või kasutage metalleset, näiteks kruvikeerajat, et puudutada akuhoidiku positiivseid ja negatiivseid klemmid, muutes need 5 sekundiks lühiseks.)
3. Vahetage aku välja.
4. Ühendage toitejuhe ja taaskäivitage arvuti.

• Enne aku vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
• Vahetage aku samaväärse vastu. Seadmete kahjustused võivad tekkida, kui aku on asendatud vale mudeliga.
• Võtke ühendust ostukoha või kohaliku edasimüüjaga, kui te ei saa akut ise välja vahetada või pole aku mudelis kindel.
• Aku paigaldamisel pange tähele aku positiivse (+) ja negatiivse (-) külje orientatsiooni (positiivne külg peaks olema ülespoole).
• Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

CLR_CMOS (CMOS-i hüppaja tühjendamine)

Kasutage seda hüppajat BIOS-i konfiguratsiooni tühjendamiseks ja CMOS-i väärtuste tehaseseadetele lähtestamiseks. CMOS-i väärtuste tühjendamiseks kasutage metalleset, näiteks kruvikeerajat, et puudutada kahte tihvti paar sekundit.

• Enne CMOS-i väärtuste tühjendamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast.
• Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse, et laadida tehaseseaded (valige Load Optimized Defaults (laadi optimeeritud vaikesätted)) või konfigureerige BIOS-i sätted käsitsi (BIOS-i konfiguratsioonide jaoks vaadake peatükki "BIOS-i seadistus").

F_USB30 (USB 3.2 Gen 1 päis)

Päis vastab USB 3.2 Gen 1 ja USB 2.0 spetsifikatsioonidele ning suudab pakkuda kahte USB-porti. Kahe USB 3.2 Gen 1 porti pakkuva valikulise 3,5" esipaneeli ostmiseks võtke ühendust kohaliku edasimüüjaga.

F_USB1/F_USB2 (USB 2.0/1.1 päised)

Päised vastavad USB 2.0/1.1 spetsifikatsioonile. Iga USB-päis suudab pakkuda kahte USB-porti valikulise USB-klambri kaudu. Valikulise USB-klambri ostmiseks võtke ühendust kohaliku edasimüüjaga.

• Ärge ühendage IEEE 1394 klambri (2x5-kontaktilise) kaablit USB 2.0/1.1 päisesse.
• Enne USB-klambri paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe vooluvõrgust, et vältida USB-klambri kahjustamist.

COMA (jadapordi päis)

COM-päis suudab pakkuda ühte jadaporti valikulise COM-pordi kaabli kaudu. Valikulise COM-pordi kaabli ostmiseks võtke ühendust kohaliku edasimüüjaga.

TPM (Trusted Platform Module Header)

Saate ühendada TPM (Trusted Platform Module) selle päisega.

CPU/DRAM/VGA/BOOT (oleku LED-id)

Oleku LED-id näitavad, kas CPU, mälu, graafikakaart ja operatsioonisüsteem töötavad pärast süsteemi sisselülitamist korralikult. Kui CPU/DRAM/VGA LED põleb, tähendab see, et vastav seade ei tööta normaalselt; kui BOOT LED põleb, tähendab see, et te pole veel operatsioonisüsteemi sisenenud.

CPU: CPU oleku LED
DRAM: Mälu oleku LED
VGA: Graafikakaardi oleku LED
BOOT: Operatsioonisüsteemi oleku LED

BIOS-i seadistamine

BIOS (Basic Input and Output System) salvestab emaplaadil olevas CMOS-is süsteemi riistvaraparameetrid. Selle peamised funktsioonid on süsteemi käivitamisel Power-On Self-Test (POST) läbiviimine, süsteemiparameetrite salvestamine ja operatsioonisüsteemi laadimine jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhikonfiguratsiooni sätteid või aktiveerida teatud süsteemi funktsioone.

Kui toide on välja lülitatud, varustab emaplaadil olev aku CMOS-i vajaliku toitega, et CMOS-is konfiguratsiooniväärtused säiliksid.

BIOS-i seadistusprogrammile juurdepääsuks vajutage POST ajal toite sisselülitamisel klahvi <Delete>.

BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flashi või @BIOS-i utiliiti.

• Q-Flash võimaldab kasutajal kiiresti ja lihtsalt BIOS-i uuendada või varundada ilma operatsioonisüsteemi sisenemata.
• @BIOS on Windowsi-põhine utiliit, mis otsib ja laadib Internetist alla BIOS-i uusima versiooni ning uuendab BIOS-i.

• Kuna BIOS-i välkamine on potentsiaalselt riskantne, siis kui teil ei ole praeguse BIOS-i versiooni kasutamisel probleeme, on soovitatav BIOS-i mitte välkuda. BIOS-i välkige ettevaatusega. Puudulik BIOS-i välkamine võib põhjustada süsteemi rikke.
• Soovitatav on mitte muuta vaikesätteid (kui te seda just vajate), et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. Sätete puudulik muutmine võib põhjustada süsteemi käivitamise tõrke. Sel juhul proovige CMOS-i väärtused tühjendada ja lähtestada plaat vaikeväärtustele. (Vaadake selle peatüki jaotist "Load Optimized Defaults" või eelmise peatüki aku/CMOS-i hüppaja tutvustusi, et teada saada, kuidas CMOS-i väärtusi tühjendada.)

Käivituskuva

Arvuti käivitamisel kuvatakse järgmine käivituslogo.

On olemas kaks erinevat BIOS-i režiimi, nagu allpool, ja kahe režiimi vahel vahetamiseks saate kasutada klahvi <F2>. Klassikaline seadistusrežiim pakub üksikasjalikke BIOS-i sätteid. Saate kasutada klaviatuuril olevaid nooleklahve, et liikuda üksuste vahel, ja vajutada <Enter>, et vastu võtta või siseneda alammenüüsse. Või saate soovitud üksuse valimiseks kasutada hiirt. Lihtrežiim võimaldab kasutajatel kiiresti vaadata oma praegust süsteemiteavet või teha kohandusi optimaalse jõudluse saavutamiseks. Lihtrežiimis saate konfiguratsioonüksustes liikumiseks kasutada hiirt.

• Kui süsteem ei ole tavapäraselt stabiilne, valige süsteemi vaikeväärtustele seadmiseks üksus Load Optimized Defaults (Laadi optimeeritud vaikeväärtused).
• Selles peatükis kirjeldatud BIOS-i seadistusmenüüd on ainult viitamiseks ja võivad BIOS-i versiooniti erineda.

Peamenüü

Klassikalise seadistuse funktsiooniklahvid

<←><→>	Liigutage valikuriba, et valida seadistusmenüü
<↑><↓>	Liigutage valikuriba, et valida menüüs konfiguratsioonüksus
<Enter>	Käivitage käsk või sisenege menüüsse
<+>/<Page Up>	Suurendage numbrilist väärtust või tehke muudatusi
<->/<Page Down>	Vähendage numbrilist väärtust või tehke muudatusi
<F1>	Kuva funktsiooniklahvide kirjeldused
<F2>	Lülitu lihtrežiimile
<F3>	Salvestage praegused BIOS-i sätted profiili
<F4>	Laadige BIOS-i sätted varem loodud profiilist
<F5>	Taastage praeguste alammenüüde eelmised BIOS-i sätted
<F7>	Laadige praeguste alammenüüde jaoks optimeeritud BIOS-i vaikesätted
<F8>	Avage Q-Flash utiliit
<F9>	Kuva süsteemiteave
<F10>	Salvestage kõik muudatused ja väljuge BIOS-i seadistusprogrammist
<F12>	Jäädvustage praegune ekraan pildina ja salvestage see oma USB-draivi
<Esc>	Peamenüü: väljuge BIOS-i seadistusprogrammist Alammenüüd: väljuge praegusest alammenüüst

M.I.T.

Kas süsteem töötab stabiilselt teie tehtud ülekiirendus-/ülepingeseadetega, sõltub teie süsteemi üldisest konfiguratsioonist. Vale ülekiirendus/ülepinge võib kahjustada protsessorit, kiibistikku või mälu ja vähendada nende komponentide kasutusiga. See leht on mõeldud ainult edasijõudnud kasutajatele ja me soovitame teil mitte muuta vaikeseadeid, et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. (Seadete ebapiisav muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, tühjendage CMOS-i väärtused ja lähtestage plaat vaikeväärtustele.)

Sageduse täpsemad seaded

• CPU Clock Control
  Võimaldab teil protsessori baaskella käsitsi seadistada 1 MHz kaupa. (Vaikimisi: Auto)

  On tungivalt soovitatav, et protsessori sagedus oleks seatud vastavalt protsessori spetsifikatsioonidele.
• Host Clock Value
  Kuvab hetkel töötava Host Clocki sageduse.
• GFX Clock Frequency ^(Note)
  Võimaldab teil muuta GPU sagedust. Pärast GFX Clock Frequency (GFX kella sagedus) seadete muutmist reguleerige kindlasti GFX Core Voltage (GFX tuuma pinge) seadeid. (Vaikimisi: Auto)
  Märkus: reguleeritav vahemik sõltub installitud protsessorist. Auto (Automaatne) võimaldab BIOS-il seda seadet automaatselt konfigureerida.
• GFX Core Voltage ^(Note)
  Võimaldab teil muuta GPU pinget. (Vaikimisi: Auto)
  Märkus: reguleeritav vahemik sõltub installitud protsessorist. Auto (Automaatne) võimaldab BIOS-il seda seadet automaatselt konfigureerida.
• CPU Clock Ratio
  Võimaldab teil muuta installitud protsessori kella suhet. Reguleeritav vahemik sõltub installitud protsessorist.
• CPU Frequency
  Kuvab hetkel töötava protsessori sageduse.

(Note) See üksus on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab.

Protsessori täpsemad seaded

• CPU Clock Ratio, CPU Frequency
  Ülaltoodud seaded on sünkroonsed Advanced Frequency Settings (Sageduse täpsemad seaded) menüü samade üksustega.
• Core Performance Boost
  Võimaldab teil määrata, kas lubada Core Performance Boost (CPB) tehnoloogiat, mis on protsessori jõudluse suurendamise tehnoloogia. (Vaikimisi: Auto)
• AMD Cool&Quiet function
  • Enabled: Võimaldab AMD Cool'n'Quiet draiveril dünaamiliselt reguleerida protsessori kella ja VID-i, et vähendada arvuti soojusvõimsust ja selle energiatarbimist. (Vaikimisi)
  • Disabled: keelab selle funktsiooni.
• SVM Mode
  Virtualiseerimine, mida täiustab Virtualization Technology, võimaldab platvormil käitada mitut operatsioonisüsteemi ja rakendust sõltumatutes partitsioonides. Virtualiseerimise abil saab üks arvutisüsteem toimida mitme virtuaalse süsteemina. (Vaikimisi: keelatud)
• PPC Adjustment ^{(Note 1)}
  Võimaldab teil protsessori PState'i fikseerida. (Vaikimisi: PState 0)
• Global C-state Control
  Võimaldab teil määrata, kas lasta protsessoril siseneda C-olekutesse. Kui see on lubatud, vähendatakse protsessori tuuma sagedust süsteemi seiskumisoleku ajal, et vähendada energiatarbimist. (Vaikimisi: Auto)
• Power Supply Idle Control
  Lubab või keelab Package C6 oleku.
  • Typical Current Idle: Keelab selle funktsiooni.
  • Low Current Idle: Lubab selle funktsiooni.
  • Auto: Võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi)
• CCD Control ^{(Note 1)}
  Määrab kasutatavate CCD-de arvu. (Vaikimisi: Auto)
• CPPC ^{(Note 1)}
  Lubab või keelab CPPC funktsiooni. (Vaikimisi: Auto)
• CPPC Preferred Cores ^{(Note 1)}
  Lubab või keelab CPPC Preferred Cores funktsiooni. (Vaikimisi: Auto)
• Opcache Control ^{(Note 1)}
  Lubab või keelab Opcache. Auto (Automaatne) võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Auto)
• Downcore Control
  Võimaldab teil valida lubatavate protsessori südamike arvu (protsessori südamike arv võib protsessoriti erineda). Auto (Automaatne) võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Auto)
• SMT Mode
  Võimaldab teil lubada või keelata protsessori samaaegse multitegumitöötluse tehnoloogia. See funktsioon töötab ainult operatsioonisüsteemides, mis toetavad mitme protsessori režiimi. Auto (Automaatne) võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Auto)
• Extreme Memory Profile (X.M.P.) (Note 2)
  Võimaldab BIOS-il lugeda XMP mälumoodulite SPD andmeid, et suurendada mälu jõudlust, kui see on lubatud.
  • Disabled Keelab selle funktsiooni. (Vaikimisi)
  • Profile1 Kasutab Profile 1 seadeid. (Märkus 2)
  • Profile2 Kasutab Profile 2 seadeid.
• System Memory Multiplier
  Võimaldab teil määrata süsteemimälu kordaja. Auto (Automaatne) määrab mälu kordaja vastavalt mälu SPD andmetele. (Vaikimisi: Auto)
• Memory Frequency (MHz)
  Esimene mälusageduse väärtus on kasutatava mälu normaalne töösagedus; teine on mälusagedus, mida automaatselt reguleeritakse vastavalt System Memory Multiplier (Süsteemimälu kordaja) seadetele.

(Note 1) See üksus on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab.

(Note 2) See üksus on olemas ainult siis, kui installite protsessori ja mälumooduli, mis seda funktsiooni toetavad.

Mälu täpsemad seaded

• Extreme Memory Profile (X.M.P.) ^(Note), System Memory Multiplier, Memory Frequency(MHz)
  Ülaltoodud seaded on sünkroonsed Advanced Frequency Settings (Sageduse täpsemad seaded) menüü samade üksustega.
• Memory Timing Mode
  Manual (Käsitsi) võimaldab allolevaid mäluaegade seadeid konfigureerida. Valikud on: Auto (vaikimisi), Manual (käsitsi).
• Profile DDR Voltage
  Kui kasutate mitte-XMP mälumoodulit või Extreme Memory Profile (X.M.P.) on seatud Disabled (Keelatud), kuvatakse väärtus vastavalt teie mälu spetsifikatsioonile. Kui Extreme Memory Profile (X.M.P.) on seatud Profile1 (Profiil 1) või Profile2 (Profiil 2), kuvatakse väärtus vastavalt XMP mälu SPD andmetele.

(Note) See üksus on olemas ainult siis, kui installite protsessori ja mälumooduli, mis seda funktsiooni toetavad.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

Need jaotised pakuvad mäluaegade seadeid. Vastavad ajastuse seadete ekraanid on konfigureeritavad ainult siis, kui Memory Timing Mode (Mäluaegade režiim) on seatud Manual (Käsitsi). Märkus: teie süsteem võib muutuda ebastabiilseks või ei pruugi pärast mäluaegade muudatuste tegemist käivituda. Kui see juhtub, lähtestage plaat vaikeväärtustele, laadides optimeeritud vaikeväärtused või tühjendades CMOS-i väärtused.

Pinge täpsemad seaded

See alammenüü võimaldab teil seadistada protsessori, kiibistiku ja mälu pingeid.

Arvuti seisund

• Reset Case Open Status
  • Disabled: Säilitab või kustutab eelmise šassii sissetungi oleku kirje. (Vaikimisi)
  • Enabled: Kustutab eelmise šassii sissetungi oleku kirje ja väli Case Open (Korpus avatud) näitab järgmisel käivitamisel "No" (Ei).
• Case Open
  Kuvab emaplaadi CI päisesse kinnitatud šassii sissetungi tuvastamise seadme tuvastusoleku. Kui süsteemi šassii kate on eemaldatud, kuvatakse selles väljas "Yes" (Jah), vastasel juhul kuvatakse "No" (Ei). Šassii sissetungi oleku kirje kustutamiseks seadke Reset Case Open Status (Lähtesta korpuse avamise olek) väärtusele Enabled (Lubatud), salvestage seaded CMOS-i ja taaskäivitage süsteem.
• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Kuvab süsteemi praegused pinged.

Mitmesugused seaded

• PCIe Slot Configuration
  Võimaldab teil seada PCI Expressi pesade töörežiimi Gen 1, Gen 2 või Gen 3 peale. Tegelik töörežiim sõltub iga pesa riistvara spetsifikatsioonist. Auto (Automaatne) võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Auto)
• 3DMark01 Enhancement
  Võimaldab teil määrata, kas suurendada mõne pärandi võrdlusaluse jõudlust. (Vaikimisi: keelatud)

Smart Fan 5

• Monitor
  Võimaldab teil valida jälgitava sihtmärgi ja teha täiendavaid kohandusi. (Vaikimisi: CPU FAN)
• Fan Speed Control
  Võimaldab teil määrata, kas lubada ventilaatori kiiruse reguleerimise funktsioon ja reguleerida ventilaatori kiirust.
  • Normal: Võimaldab ventilaatoril töötada erinevatel kiirustel vastavalt temperatuurile. Saate reguleerida ventilaatori kiirust System Information Vieweri abil vastavalt oma süsteemi nõuetele. (Vaikimisi)
  • Silent: Võimaldab ventilaatoril töötada madalatel kiirustel.
  • Manual: Võimaldab teil ventilaatori kiirust kõvera graafikul juhtida.
  • Full Speed: Võimaldab ventilaatoril töötada täiskiirusel.
• Fan Control Use Temperature Input
  Võimaldab teil valida ventilaatori kiiruse reguleerimise võrdlustemperatuuri.
• Temperature Interval
  Võimaldab teil valida ventilaatori kiiruse muutuse temperatuuri intervalli.
• Fan Control mode
  • Auto: Võimaldab BIOS-il automaatselt tuvastada installitud ventilaatori tüüp ja määrab optimaalse juhtimisrežiimi. (Vaikimisi)
  • Voltage: Pinge režiimi soovitatakse 3-kontaktilise ventilaatori jaoks.
  • PWM: PWM režiimi soovitatakse 4-kontaktilise ventilaatori jaoks.
• Fan Stop
  Lubab või keelab ventilaatori seiskamisfunktsiooni. Saate temperatuuripiirangu määrata temperatuurikõvera abil. Ventilaator või pump lõpetab töö, kui temperatuur on piirist madalam. (Vaikimisi: keelatud)
• Temperature
  Kuvab valitud sihtala praeguse temperatuuri.
• Fan Speed
  Kuvab praegused ventilaatori kiirused.
• Temperature Warning Control
  Määrab temperatuuri hoiatuse läve. Kui temperatuur ületab läve, annab BIOS hoiatussignaali. Valikud on: Disabled (keelatud) (vaikimisi), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
• Fan Fail Warning
  Võimaldab süsteemil anda hoiatussignaali, kui ventilaator pole ühendatud või ei tööta. Kontrollige sel juhul ventilaatori seisukorda või ventilaatori ühendust. (Vaikimisi: keelatud)

Süsteem

See jaotis annab teavet teie emaplaadi mudeli ja BIOS-i versiooni kohta. Saate valida ka BIOS-i poolt kasutatava vaikekeele ja määrata süsteemi kellaaja käsitsi.

• System Language
  Valib BIOS-i poolt kasutatava vaikekeele.
• System Date
  Määrab süsteemi kuupäeva. Kuupäeva vorming on nädal (ainult lugemiseks), kuu, päev ja aasta. Kasutage <Enter>, et vahetada kuu, päeva ja aasta väljade vahel, ning kasutage soovitud väärtuse määramiseks klahve <Page Up> või <Page Down>.
• System Time
  Määrab süsteemi kellaaja. Kellaaja vorming on tund, minut ja sekund. Näiteks 1 p.m. on 13:00:00. Kasutage <Enter>, et vahetada tunni, minuti ja sekundi väljade vahel, ning kasutage soovitud väärtuse määramiseks klahve <Page Up> või <Page Down>.
• Access Level
  Kuvab praeguse juurdepääsu taseme sõltuvalt kasutatava paroolikaitse tüübist. (Kui parooli pole määratud, kuvatakse vaikimisi Administrator (Administraator).) Administraatori tase võimaldab teil teha muudatusi kõigis BIOS-i seadetes; kasutaja tase võimaldab teil teha muudatusi ainult teatud BIOS-i seadetes, kuid mitte kõigis.

BIOS

• Boot Option Priorities
  Määrab saadaolevate seadmete üldise käivitamise järjekorra. Eemaldatavad andmekandjad, mis toetavad GPT-vormingut, on käivitusseadmete loendis eesliitega "UEFI:". GPT partitsioonimist toetavast operatsioonisüsteemist käivitamiseks valige seade, millel on eesliide "UEFI:".
  Või kui soovite installida GPT partitsioonimist toetava operatsioonisüsteemi, näiteks Windows 10 64-bitise versiooni, valige optiline seade, mis sisaldab Windows 10 64-bitise versiooni installiketast ja millel on eesliide "UEFI:".
• Bootup NumLock State
  Lülitab sisse või välja Numlocki funktsiooni klaviatuuri numbrilisel klahvistikul pärast POST-i. (Vaikimisi: sees)
• Security Option
  Määrab, kas parooli on vaja iga kord, kui süsteem käivitub, või ainult siis, kui sisenete BIOS-i seadistusse. Pärast selle üksuse konfigureerimist määrake parool(id) üksuse Administrator Password/User Password all.
  • Setup: Parooli on vaja ainult BIOS-i seadistusprogrammi sisenemiseks.
  • System: Parooli on vaja süsteemi käivitamiseks ja BIOS-i seadistusprogrammi sisenemiseks. (Vaikimisi)
• Full Screen LOGO Show
  Võimaldab teil määrata, kas süsteemi käivitamisel kuvatakse GIGABYTE'i logo. Disabled jätab süsteemi käivitamisel GIGABYTE'i logo vahele. (Vaikimisi: lubatud)
• Fast Boot
  Lülitab sisse või välja kiire käivitamise, et lühendada OS-i käivitamise protsessi. Ultra Fast pakub kõige kiiremat käivitamise kiirust. (Vaikimisi: keelatud)
• SATA Support
  • All Sata Devices: Kõik SATA seadmed on funktsionaalsed operatsioonisüsteemis ja POST-i ajal.
  • Last Boot HDD Only: Välja arvatud eelmine käivitusketas, on kõik SATA seadmed keelatud enne OS-i käivitamise protsessi lõpuleviimist. (Vaikimisi)
    See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
• NVMe Support
  Võimaldab teil lubada või keelata NVMe seadme(d). (Vaikimisi: lubatud)
  See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
• VGA Support
  Võimaldab teil valida, millist tüüpi operatsioonisüsteemi käivitada.
  • Auto: Lubab ainult pärandvaliku ROM-i.
  • EFI Driver: Lubab EFI valiku ROM-i. (Vaikimisi)
    See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
• USB Support
  • Disabled: Kõik USB-seadmed on keelatud enne OS-i käivitamise protsessi lõpuleviimist.
  • Full Initial: Kõik USB-seadmed on funktsionaalsed operatsioonisüsteemis ja POST-i ajal. (Vaikimisi)
  • Partial Initial: Osa USB-seadmetest on keelatud enne OS-i käivitamise protsessi lõpuleviimist.
    See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled. See funktsioon on keelatud, kui Fast Boot on seatud väärtusele Ultra Fast.
• PS2 Devices Support
  • Disabled: Kõik PS/2 seadmed on keelatud enne OS-i käivitamise protsessi lõpuleviimist.
  • Enabled: Kõik PS/2 seadmed on funktsionaalsed operatsioonisüsteemis ja POST-i ajal. (Vaikimisi)
    See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled. See funktsioon on disabled , kui Fast Boot on seatud väärtusele Ultra Fast.
• NetWork Stack Driver Support
  • Disabled: Keelab võrgust käivitamise. (Vaikimisi)
  • Enabled: Lubab võrgust käivitamise.
    See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
• CSM Support
  Lülitab sisse või välja UEFI CSM-i (Compatibility Support Module), et toetada pärand-PC käivitamise protsessi.
  • Enabled: Lubab UEFI CSM-i. (Vaikimisi)
  • Disabled: Keelab UEFI CSM-i ja toetab ainult UEFI BIOS-i käivitamise protsessi.
• LAN PXE Boot Option ROM
  Võimaldab teil valida, kas lubada pärandvaliku ROM-i LAN-kontrolleri jaoks. (Vaikimisi: keelatud) See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.
• Storage Boot Option Control
  Võimaldab teil valida, kas lubada UEFI või pärandvaliku ROM-i salvestusseadme kontrolleri jaoks.
  • Disabled: Keelab valiku ROM-i.
  • UEFI Only: Lubab ainult UEFI valiku ROM-i.
  • Legacy Only: Lubab ainult pärandvaliku ROM-i. (Vaikimisi)
    See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.
• Other PCI Device ROM Priority
  Võimaldab teil valida, kas lubada UEFI või Legacy valiku ROM-i PCI seadme kontrolleri jaoks, mis ei ole LAN, salvestusseade ja graafikakontrollerid.
  • Disabled: Keelab valiku ROM-i.
  • UEFI Only: Lubab ainult UEFI valiku ROM-i. (Vaikimisi)
  • Legacy Only: Lubab ainult pärandvaliku ROM-i.
    See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.
• Administrator Password
  Võimaldab teil konfigureerida administraatori parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teil palutakse parooli kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Peate sisestama administraatori parooli (või kasutaja parooli) süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel. Erinevalt kasutaja paroolist võimaldab administraatori parool teil teha muudatusi kõikides BIOS-i seadetes.
• User Password
  Võimaldab teil konfigureerida kasutaja parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teil palutakse parooli kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Peate sisestama administraatori parooli (või kasutaja parooli) süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel. Kuid kasutaja parool võimaldab teil teha muudatusi ainult teatud BIOS-i seadetes, kuid mitte kõigis. Parooli tühistamiseks vajutage parooli üksusel <Enter> ja kui teilt küsitakse parooli, sisestage kõigepealt õige parool. Kui teilt küsitakse uut parooli, vajutage <Enter> ilma parooli sisestamata. Vajutage uuesti <Enter>, kui teilt palutakse kinnitada.
  MÄRKUS. Enne kasutaja parooli määramist määrake kindlasti kõigepealt administraatori parool.

Turvaline käivitamine

Võimaldab teil lubada või keelata turvalise käivitamise ja konfigureerida sellega seotud seadeid. See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Disabled.

Lisaseadmed

• AMD CPU fTPM
  Lülitab sisse või välja AMD protsessorisse integreeritud TPM 2.0 funktsiooni. (Vaikimisi: keelatud)
• Esmane kuva väljund
  Määrab monitori esimese käivitamise installitud PCI Expressi graafikakaardilt või emaplaadi graafikakaardilt.
  • IGD Video ^(Märkus): määrab emaplaadi graafika esimeseks kuvaelemendiks.
  • PCIe 1 pesa: määrab PCIEX16 pesal oleva graafikakaardi esimeseks kuvaelemendiks. (Vaikimisi)
  • PCIe 2 pesa: määrab PCIEX4 pesal oleva graafikakaardi esimeseks kuvaelemendiks.
  • PCIe 3 pesa: määrab PCIEX1_2 pesal oleva graafikakaardi esimeseks kuvaelemendiks.
• RGB Fusion
  Võimaldab seadistada emaplaadi LED-valgustuse režiimi.
  • Väljas: keelab selle funktsiooni.
  • Impulssrežiim: kõik LED-id hajuvad samaaegselt sisse ja välja.
  • Värvitsükkel: kõik LED-id läbivad samaaegselt kogu värvispektri.
  • Staatiline režiim: kõik LED-id kiirgavad ühte värvi. (Vaikimisi)
  • Välklambi režiim: kõik LED-id vilguvad samaaegselt sisse ja välja.
  • Topeltvälk: kõik LED-id vilguvad põimitud mustriga.
• LED-id une-, talveune- ja pehme väljalülitamise olekus
  Võimaldab määrata emaplaadi LED-ide valgustusrežiimi süsteemi S3/S4/S5 olekus.
  See funktsioon on toetatud ainult 5 V adresseeritava LED-ribaga.
  • Väljas: keelab valitud valgustusrežiimi, kui süsteem lülitub S3/S4/S5 olekusse. (Vaikimisi)
  • Sees: lubab valitud valgustusrežiimi, kui süsteem lülitub S3/S4/S5 olekusse.
• HD helikontroller
  Lülitab sisse või välja emaplaadi helifunktsiooni. (Vaikimisi: lubatud)
  Kui soovite kasutada emaplaadi heli asemel kolmanda osapoole lisakaarti, määrake see valikuks Disabled (Keelatud).
• Üle 4G dekodeerimine
  Lülitab sisse või välja 64-bitiste seadmete dekodeerimise üle 4 GB aadressiruumis (ainult siis, kui teie süsteem toetab 64-bitist PCI dekodeerimist). Seadke väärtuseks Enabled (Lubatud), kui on installitud rohkem kui üks täiustatud graafikakaart ja nende draivereid ei saa operatsioonisüsteemi sisenedes käivitada (piiratud 4 GB mälu aadressiruumi tõttu). (Vaikimisi: keelatud)

(Märkus) See üksus on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab.

Usaldusväärne andmetöötlus

Lülitab sisse või välja usaldusväärse platvormi mooduli (TPM).

Super IO konfiguratsioon

• Jadaport 1
  Lülitab sisse või välja emaplaadi jadapordi. (Vaikimisi: lubatud)

USB konfiguratsioon

• Legacy USB Support
  Võimaldab USB-klaviatuuri/hiirt kasutada MS-DOS-is. (Vaikimisi: lubatud)
• XHCI Hand-off
  Määrab, kas lubada XHCI Hand-off funktsioon operatsioonisüsteemi jaoks, mis ei toeta XHCI Hand-offi. (Vaikimisi: lubatud)
• USB Mass Storage Driver Support
  Lülitab sisse või välja USB-mäluseadmete toe. (Vaikimisi: lubatud)
• Port 60/64 Emulation
  Lülitab sisse või välja I/O portide 64h ja 60h emuleerimise. See peaks olema lubatud USB-klaviatuuride/hiirte täielikuks varasema versiooni toeks MS-DOS-is või operatsioonisüsteemis, mis ei toeta USB-seadmeid algselt. (Vaikimisi: keelatud)
• Mass Storage Devices
  Kuvab ühendatud USB-massmäluseadmete loendi. See üksus kuvatakse ainult siis, kui on installitud USB-mäluseade.

NVMe konfiguratsioon

Kuvab teavet teie M.2 NVME PCIe SSD kohta, kui see on installitud.

RGB Fusion

• LED Hue
  Võimaldab teil muuta heliledide värvi.
• RGB Fusion
  Võimaldab seadistada emaplaadi LED-valgustuse režiimi.
  • Väljas: keelab selle funktsiooni.
  • Impulssrežiim: kõik LED-id hajuvad samaaegselt sisse ja välja.
  • Värvitsükkel: kõik LED-id läbivad samaaegselt kogu värvispektri.
  • Staatiline režiim: kõik LED-id kiirgavad ühte värvi. (Vaikimisi)
  • Välklambi režiim: kõik LED-id vilguvad samaaegselt sisse ja välja.
  • Topeltvälk: kõik LED-id vilguvad põimitud mustriga.

Võrgupinu konfiguratsioon

• Võrgupinu
  Keelab või lubab võrgust käivitamise GPT-vormingus operatsioonisüsteemi installimiseks, näiteks operatsioonisüsteemi installimiseks Windows Deployment Services serverist. (Vaikimisi: keelatud)
• Ipv4 PXE Support
  Lülitab sisse või välja IPv4 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud.
• Ipv4 HTTP Support
  Lülitab sisse või välja HTTP käivitamise toe IPv4 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud.
• Ipv6 PXE Support
  Lülitab sisse või välja IPv6 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud.
• Ipv6 HTTP Support
  Lülitab sisse või välja HTTP käivitamise toe IPv6 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud.
• IPSEC Certificate
  Lülitab sisse või välja Interneti-protokolli turvalisuse. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud.
• PXE boot wait time
  Võimaldab teil konfigureerida, kui kaua oodata, enne kui saate PXE käivitamise katkestamiseks vajutada <Esc>. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud. (Vaikimisi: 0)
• Media detect count
  Võimaldab teil määrata meedia olemasolu kontrollimise kordade arvu. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud. (Vaikimisi: 1)

AMD CBS

See alammenüü pakub AMD CBS-iga seotud konfiguratsioonivalikuid.

Realtek PCIe GBE perekonna kontroller

See alammenüü pakub teavet LAN-i konfiguratsiooni ja sellega seotud konfiguratsioonivalikute kohta.

Kiibistik

• IOMMU
  Lülitab sisse või välja AMD IOMMU toe. (Vaikimisi: automaatne)
• Integreeritud graafika ^(Märkus)
  Lülitab sisse või välja emaplaadi graafikafunktsiooni.
  • Automaatne: BIOS lülitab emaplaadi graafika automaatselt sisse või välja sõltuvalt installitud graafikakaardist. (Vaikimisi)
  • Sunnib: lubab emaplaadi graafika.
  • Keelatud: keelab emaplaadi graafika.
• UMA Mode ^(Märkus)
  Määrake UMA režiim.
  • Automaatne: võimaldab BIOS-il seda sätet automaatselt konfigureerida. (Vaikimisi)
  • UMA Specified: määrab UMA kaadri puhvri suuruse.
  • UMA Auto: määrab ekraani eraldusvõime.
    See üksus on konfigureeritav ainult siis, kui Integrated Graphics (Integreeritud graafika) on seatud väärtusele Force (Sunni).
• UMA Frame Buffer Size ^(Märkus)
  Kaadri puhvri suurus on kogu süsteemimälu maht, mis on eraldatud ainult emaplaadi graafikakontrollerile. Näiteks MS-DOS kasutab kuva jaoks ainult seda mälu. Valikud on: automaatne (vaikimisi), 64M~16G.
  See üksus on konfigureeritav ainult siis, kui UMA Mode (UMA režiim) on seatud väärtusele UMA Specified (UMA määratud).
• Display Resolution ^(Märkus)
  Võimaldab teil määrata ekraani eraldusvõime. Valikud on: automaatne (vaikimisi), 1920x1080 ja alla selle, 2560x1600, 3840x2160. See üksus on konfigureeritav ainult siis, kui UMA Mode (UMA režiim) on seatud väärtusele UMA Auto (UMA automaatne).
• SATA Mode
  Lülitab sisse või välja RAID-i integreeritud SATA-kontrollerite jaoks või konfigureerib SATA-kontrollerid AHCI režiimile.
  • RAID: lubab RAID-i SATA kontrolleri jaoks.
  • AHCI: konfigureerib SATA-kontrollerid AHCI režiimile. Advanced Host Controller Interface (AHCI) on liidese spetsifikatsioon, mis võimaldab salvestusdraiveril lubada täiustatud Serial ATA funktsioone, nagu Native Command Queuing ja hot plug. (Vaikimisi)
• NVMe RAID mode (M2A_SOCKET and M2B_SOCKET Connectors)
  Võimaldab teil määrata, kas kasutada oma M.2 NVMe PCIe SSD-sid RAID-i konfigureerimiseks. (Vaikimisi: keelatud)
• APU SATA Port Enable (ASATA3 0, 1 Connectors)
  Lülitab sisse või välja integreeritud SATA-kontrollerid. (Vaikimisi: lubatud)
• APU SATA Hot plug
  Lubab või keelab iga SATA pordi jaoks kiirühenduse võimaluse. (Vaikimisi: keelatud)
• Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
  Lülitab sisse või välja integreeritud SATA-kontrollerid. (Vaikimisi: lubatud)
• APU SATA Port 0/1 (ASATA3 0, 1 Connectors)
  Kuvab ühendatud SATA seadme(te) teabe.
• Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
  Kuvab ühendatud SATA seadme(te) teabe.

(Märkus) See üksus on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab.

Toide

• AC BACK
  Määrab süsteemi oleku pärast vahelduvvoolu katkemist ja taastumist.
  • Memory (Mälu): Süsteem naaseb vahelduvvoolu taastumisel oma viimasele teadaolevale ärkvelolekule.
  • Always On (Alati sees): Süsteem lülitatakse vahelduvvoolu taastumisel sisse.
  • Always Off (Alati väljas): Süsteem jääb vahelduvvoolu taastumisel välja. (Vaikimisi)
• Power On By Keyboard (Sisselülitamine klaviatuuriga)
  Võimaldab süsteemi sisse lülitada PS/2 klaviatuuri äratus sündmuse abil.
  Märkus: Selle funktsiooni kasutamiseks vajate ATX toiteallikat, mis tagab +5VSB juhtmel vähemalt 1A.
  • Disabled (Keelatud): Keelab selle funktsiooni. (Vaikimisi)
  • Password (Parool): Määrake süsteemi sisselülitamiseks 1–5 tähemärgiga parool.
  • Keyboard 98 (Klaviatuur 98): Süsteemi sisselülitamiseks vajutage Windows 98 klaviatuuril nuppu POWER.
  • Any Key (Suvaline klahv): Süsteemi sisselülitamiseks vajutage suvalist klahvi.
• Power On Password (Sisselülitamise parool)
  Määrake parool, kui Power On By Keyboard (Sisselülitamine klaviatuuriga) on seatud väärtusele Password (Parool).
  Vajutage sellel üksusel <Enter> ja määrake kuni 5 tähemärgiga parool ning seejärel vajutage <Enter> nõustumiseks.
  Süsteemi sisselülitamiseks sisestage parool ja vajutage <Enter>.
  Märkus: Parooli tühistamiseks vajutage sellel üksusel <Enter>. Kui küsitakse parooli, vajutage parooli sisestamata uuesti <Enter>, et parooli seaded tühistada.
• Power On By Mouse (Sisselülitamine hiirega)
  Võimaldab süsteemi sisse lülitada PS/2 hiire äratus sündmuse abil.
  Märkus: Selle funktsiooni kasutamiseks vajate ATX toiteallikat, mis tagab +5VSB juhtmel vähemalt 1A.
  • Disabled (Keelatud): Keelab selle funktsiooni. (Vaikimisi)
  • Move (Liiguta): Süsteemi sisselülitamiseks liigutage hiirt.
  • Double Click (Topeltklõps): Süsteemi sisselülitamiseks topeltklõpsake hiire vasakut nuppu.
• ErP
  Määrab, kas süsteem peaks S5 (väljalülitatud) olekus tarbima kõige vähem energiat. Märkus: Kui see üksus on seatud väärtusele Enabled (Lubatud), muutuvad järgmised funktsioonid kättesaamatuks: Resume by Alarm (Äratusega jätkamine), sisselülitamine hiirega ja sisselülitamine klaviatuuriga.
• Soft-Off by PWR-BTTN (Pehme väljalülitus nupuga PWR-BTTN)
  Konfigureerib viisi, kuidas arvuti MS-DOS režiimis toitenupu abil välja lülitada.
  • Instant-Off (Kohene väljalülitus): Vajutage toitenuppu ja süsteem lülitatakse kohe välja. (Vaikimisi)
  • Delay 4 Sec. (Viivitus 4 sekundit): Süsteemi väljalülitamiseks vajutage ja hoidke toitenuppu 4 sekundit all. Kui toitenuppu vajutatakse vähem kui 4 sekundit, lülitub süsteem ooterežiimi.
• Power Loading (Toite laadimine)
  Lubab või keelab koormustakisti. Kui toiteallikas on madala koormusega, aktiveerub enesekaitse, mis põhjustab selle väljalülitumise või rikke. Kui see juhtub, seadke see väärtusele Enabled (Lubatud). Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
• Resume by Alarm (Äratusega jätkamine)
  Määrab, kas süsteem lülitatakse sisse soovitud ajal. (Vaikimisi: Disabled (Keelatud))
  Kui see on lubatud, määrake kuupäev ja kellaaeg järgmiselt:
  • Wake up day (Äratuse päev): Lülitage süsteem sisse kindlal kellaajal igal päeval või kindlal päeval kuus.
  • Wake up hour/minute/second (Äratuse tund/minut/sekund): Määrake kellaaeg, millal süsteem automaatselt sisse lülitatakse.
    Märkus: Selle funktsiooni kasutamisel vältige ebapiisavat väljalülitamist operatsioonisüsteemist või vahelduvvoolu eemaldamist, vastasel juhul ei pruugi seaded olla tõhusad.
• Wake on LAN
  Lubab või keelab äratamise kohtvõrgus funktsiooni. (Vaikimisi: Enabled (Lubatud))
• High Precision Event Timer (Kõrge täpsusega sündmuste taimer)
  Lubab või keelab kõrge täpsusega sündmuste taimeri (HPET) operatsioonisüsteemis. (Vaikimisi: Enabled (Lubatud))
• CEC 2019 Ready
  Võimaldab teil valida, kas lubada süsteemil reguleerida energiatarbimist, kui see on väljalülitatud, jõude- või ooterežiimis, et see vastaks CEC (California Energy Commission) 2019 standarditele. (Vaikimisi: Disabled (Keelatud))

Salvestamine ja väljumine

• Save & Exit Setup (Salvesta ja välju seadistusest)
  Vajutage sellel üksusel <Enter> ja valige Yes (Jah). See salvestab muudatused CMOS-i ja väljub BIOS-e seadistusprogrammist. Valige No (Ei) või vajutage <Esc>, et naasta BIOS-e seadistuse peamenüüsse.
• Exit Without Saving (Välju salvestamata)
  Vajutage sellel üksusel <Enter> ja valige Yes (Jah). See väljub BIOS-e seadistusest, salvestamata BIOS-e seadistuses tehtud muudatusi CMOS-i. Valige No (Ei) või vajutage <Esc>, et naasta BIOS-e seadistuse peamenüüsse.
• Load Optimized Defaults (Laadi optimeeritud vaikesätted)
  Vajutage sellel üksusel <Enter> ja valige Yes (Jah), et laadida optimaalsed BIOS-e vaikesätted. BIOS-e vaikesätted aitavad süsteemil optimaalselt töötada. Pärast BIOS-e värskendamist või CMOS-i väärtuste kustutamist laadige alati optimeeritud vaikesätted.
• Boot Override (Saapa alistamine)
  Võimaldab teil valida seadme, millest kohe käivitada. Vajutage <Enter> seadmel, mille valite, ja valige kinnitamiseks Yes (Jah). Teie süsteem taaskäivitub automaatselt ja käivitub sellest seadmest.
• Save Profiles (Salvesta profiilid)
  See funktsioon võimaldab teil salvestada praegused BIOS-e sätted profiili. Saate luua kuni 8 profiili ja salvestada need kui Setup Profile 1 ~ Setup Profile 8. Lõpetamiseks vajutage <Enter>. Või võite valida Select File in (Vali fail) HDD/FDD/USB, et salvestada profiil oma salvestusseadmesse.
• Load Profiles (Laadi profiilid)
  Kui teie süsteem muutub ebastabiilseks ja olete laadinud BIOS-e vaikesätted, saate selle funktsiooni abil laadida BIOS-e sätted varem loodud profiilist, ilma et peaksite BIOS-e sätteid uuesti konfigureerima. Esmalt valige profiil, mida soovite laadida, ja seejärel vajutage lõpetamiseks <Enter>. Saate valida Select (Vali) File in HDD/FDD/USB (Fail HDD/FDD/USB-s), et sisestada profiil, mis on varem loodud teie salvestusseadmest, või laadida profiil automaatselt BIOS-e loodud, näiteks BIOS-e sätete taastamine viimaste sätete juurde, mis korralikult töötasid (viimane teadaolev hea kirje).

RAID-komplekti konfigureerimine

RAID-tasemed

Enne alustamist valmistage ette järgmised esemed:

• Vähemalt kaks SATA kõvaketast või SSD-ketast ^{(Märkus 1)} (Optimaalse jõudluse tagamiseks on soovitatav kasutada kahte identsete mudelite ja mahutavusega kõvaketast). ^{(Märkus 2)}
• Windowsi seadistusketas.
• Interneti-ühendusega arvuti.
• USB-mälupulk.

(Märkus 1) M.2 PCIe SSD-ketast ei saa kasutada RAID-komplekti seadistamiseks koos M.2 SATA SSD-ketta või SATA kõvakettaga.

(Märkus 2) M.2 ja SATA pistikute paigaldamise kohta teabe saamiseks vaadake "Sisemised pistikud".

Sisseehitatud SATA-kontrolleri konfigureerimine

SATA kõvaketta(te) paigaldamine arvutisse

Paigaldage kõvakettad/SSD-kettad emaplaadil olevatesse SATA/M.2 pistikutesse. Seejärel ühendage toiteploki toitepistikud kõvaketastega.

SATA-kontrolleri režiimi konfigureerimine BIOS-i seadistuses

Veenduge, et SATA-kontrolleri režiim on süsteemi BIOS-i seadistuses õigesti konfigureeritud.

Sammud:

1. Lülitage arvuti sisse ja vajutage <Delete>, et siseneda POST-i (Power-On Self-Test) ajal BIOS-i seadistusse. Veenduge jaotises Chipset, et Chipset SATA Port Enable on lubatud. Seadke SATA Mode väärtuseks RAID. Seejärel salvestage seaded ja taaskäivitage arvuti. (Kui soovite RAID-i konfigureerimiseks kasutada NVMe PCIe SSD-kettaid, seadke kindlasti NVMe RAID mode väärtuseks Enabled.)
2. Kui soovite konfigureerida UEFI RAID-i, järgige jaotise "UEFI RAID Configuration" samme. Pärand-RAID ROM-i sisenemiseks salvestage seaded ja väljuge BIOS-i seadistusest. Lisateabe saamiseks vaadake "Configuring Legacy RAID ROM".
   Selles jaotises kirjeldatud BIOS-i seadistusmenüüd võivad teie emaplaadi täpsetest seadetest erineda. Tegelikud BIOS-i seadistusmenüü valikud, mida näete, sõltuvad teie emaplaadist ja BIOS-i versioonist.

UEFI RAID-i konfigureerimine

Sammud:

1. Minge BIOS-i seadistuses jaotisse BIOS ja seadke CSM Support väärtuseks Disabled. Salvestage muudatused ja väljuge BIOS-i seadistusest.
2. Pärast süsteemi taaskäivitamist sisenege uuesti BIOS-i seadistusse. Seejärel sisenege alammenüüsse Peripherals\RAIDXpert2 Configuration Utility.
3. Vajutage ekraanil RAIDXpert2 Configuration Utility klahvi <Enter> valikul Array Management, et siseneda ekraanile Create Array. Seejärel valige RAID level (RAID-tase). Toetatud RAID-tasemed on RAID 0 (Stripe), RAID 1 (Mirror) ja RAID 10 (saadaolevad valikud sõltuvad paigaldatavate kõvaketaste arvust). Järgmisena vajutage klahvi <Enter> valikul Select Physical Disks, et siseneda ekraanile Select Physical Disks.
4. Valige ekraanil Select Physical Disks RAID-massiivi kaasatavad kõvakettad ja seadke need olekusse Enabled (lubatud). Järgmisena kasutage allanoolenuppu, et liikuda valikule Apply Changes (rakenda muudatused) ja vajutage klahvi <Enter>. Seejärel naaske eelmisele ekraanile ja seadke Array Size (massiivi suurus), Array Size Unit (massiivi suuruse ühik), Read Cache Policy (lugemise vahemälu poliitika) ja Write Cache Policy (kirjutamise vahemälu poliitika).
5. Pärast mahutavuse seadmist liikuge valikule Create Array (loo massiiv) ja vajutage alustamiseks klahvi <Enter>.
6. Pärast lõpetamist suunatakse teid tagasi ekraanile Array Management (massiivi haldus). Jaotises Manage Array Properties (haldusmassiivi atribuudid) näete uut RAID-mahtu ja teavet RAID-taseme, massiivi nime, massiivi mahutavuse jne kohta.

Pärand-RAID ROM-i konfigureerimine

RAID-massiivi konfigureerimiseks sisenege pärand-RAID BIOS-i seadistusutiliiti. Jätke see samm vahele ja jätkake Windowsi operatsioonisüsteemi installimisega mitte-RAID-konfiguratsiooni jaoks.

Sammud:

1. Minge BIOS-i seadistuses jaotisse BIOS ja seadke CSM Support väärtuseks Enabled. Salvestage muudatused ja väljuge BIOS-i seadistusest. Pärast POST-i mälu testi algust ja enne operatsioonisüsteemi käivitumist otsige teadet, mis ütleb "Press <Ctrl-R> to Configure" (vajutage <Ctrl-R> konfigureerimiseks). RAID BIOS-i seadistusutiliidi sisenemiseks vajutage <Ctrl> + <R>.
2. Uue massiivi loomiseks vajutage <Enter> valikul Create Array.
3. Valikuriba liigub ekraani paremal küljel asuvasse jaotisse Disks (kettad). Valige kõvakettad, mis tuleb lisada RAID-massiivi. Kõvaketta valimiseks kasutage üles- või allanoolenuppu ja vajutage <Insert>. Valitud kõvaketas kuvatakse roheliselt. Kõigi kõvaketaste kasutamiseks vajutage lihtsalt kõigi valimiseks <A>. Seejärel vajutage <Enter> ja valikuriba liigub ekraani vasakus alanurgas asuvasse jaotisse User Input (kasutaja sisend).
4. Esmalt valige RAID-režiim ja vajutage <Enter>. Saadaolevad valikud sõltuvad kõvaketaste arvust, mis on installitud. Seejärel järgige ekraanil kuvatavaid juhiseid massiivi suuruse määramiseks. Võite valida All available space (kogu saadaolev ruum), et kasutada maksimaalset lubatud suurust, või kasutada suuruse reguleerimiseks üles- või allanoolenuppu ja vajutada <Enter>.
5. Valige vahemällimise režiim. Valikud hõlmavad Read/Write (lugemine/kirjutamine), Read Only (ainult lugemine) ja None (puudub). Jätkamiseks vajutage <Enter>.
6. Lõpuks ilmub teade, mis ütleb "Confirm Creation of Array" (kinnita massiivi loomine). Kinnitamiseks vajutage <C> või eelmisele ekraanile naasmiseks <Esc>.
7. Kui olete lõpetanud, näete uut massiivi põhiekraanil. RAID BIOS-i utiliidist väljumiseks vajutage <Esc> ja seejärel vajutage kinnitamiseks <C>.

RAID-draiveri ja operatsioonisüsteemi installimine

Õigete BIOS-i seadetega olete valmis operatsioonisüsteemi installima.

Operatsioonisüsteemi installimine

Kuna mõned operatsioonisüsteemid sisaldavad juba RAID-draiverit, ei pea te Windowsi installimise ajal eraldi RAID-draiverit installima. Pärast operatsioonisüsteemi installimist soovitame teil installida kõik vajalikud draiverid GIGABYTE Control Centerist, et tagada süsteemi jõudlus ja ühilduvus. Kui installitav operatsioonisüsteem nõuab, et te esitaksite OS-i installimise ajal täiendava RAID-draiveri, vaadake alltoodud samme:

1. Minge GIGABYTE'i veebisaidile, sirvige emaplaadi mudeli veebilehele, laadige alla fail AMD RAID Preinstall Driver lehel Support\Download\SATA RAID/AHCI, pakkige fail lahti ja kopeerige failid oma USB-mälupulgale.
2. Käivitage Windowsi seadistuskettalt ja tehke standardsed OS-i installimise sammud. Kui ilmub ekraan, mis nõuab draiveri laadimist, valige Browse (sirvi).
3. Sisestage USB-mälupulk ja sirvige draiveri asukohta. Valige esmalt AMD-RAID Bottom Device ja draiveri laadimiseks klõpsake Next (edasi). Seejärel valige AMD-RAID Controller ja draiveri laadimiseks klõpsake Next (edasi). Lõpuks jätkake OS-i installimist.

RAID-massiivi konfigureerimise üksikasju leiate GIGABYTE'i veebisaidilt.

Draiverite installimine

Pärast operatsioonisüsteemi installimist ilmub töölaua paremas alanurgas dialoogiboks, mis küsib, kas soovite draivereid ja GIGABYTE'i rakendusi APP Centeri kaudu alla laadida ja installida. Installimise jätkamiseks klõpsake Install (installi). (Veenduge BIOS-i seadistuses, et Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install on seatud väärtusele Enabled.)

Kui ilmub dialoogiboks End User License Agreement (lõppkasutaja litsentsileping), vajutage APP Centeri installimiseks klahvi <Accept>. Valige APP Centeri ekraanil draiverid ja rakendused, mida soovite installida, ja klõpsake Install (installi).

Enne installimist veenduge, et süsteem on ühendatud Internetiga.

Lisateavet tarkvara kohta leiate GIGABYTE'i veebisaidilt.

Lisateavet tõrkeotsingu kohta leiate GIGABYTE'i veebisaidilt.

Võtke meiega ühendust

GIGA-BYTE TECHNOLOGY CO., LTD.
Aadress: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehniline ja mitte-tehniline tugi (müük/turundus): https://esupport.gigabyte.com
Veebiaadress (inglise keel): https://www.gigabyte.com
Veebiaadress (hiina keel): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Tehnilise või mitte-tehnilise (müük/turundus) küsimuse esitamiseks linkige palun aadressile:
  https://esupport.gigabyte.com


References

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla GIGABYTE B450 AORUS ELITE V2 - emaplaadi kasutusjuhend

Saadaolevad keeled
