GIGABYTE B450 AORUS ELITE V2 - Аналық плата нұсқаулығы

Аналық платаның қайта қарауын анықтау

Аналық платадағы қайта қарау нөмірі келесідей көрінеді: "REV: X.X." Мысалы, "REV: 1.0" аналық платаның қайта қарауы 1.0 екенін білдіреді. Аналық платаның BIOS, драйверлерін жаңарту алдында немесе техникалық ақпарат іздегенде аналық платаның қайта қарауын тексеріңіз.

Мысал:

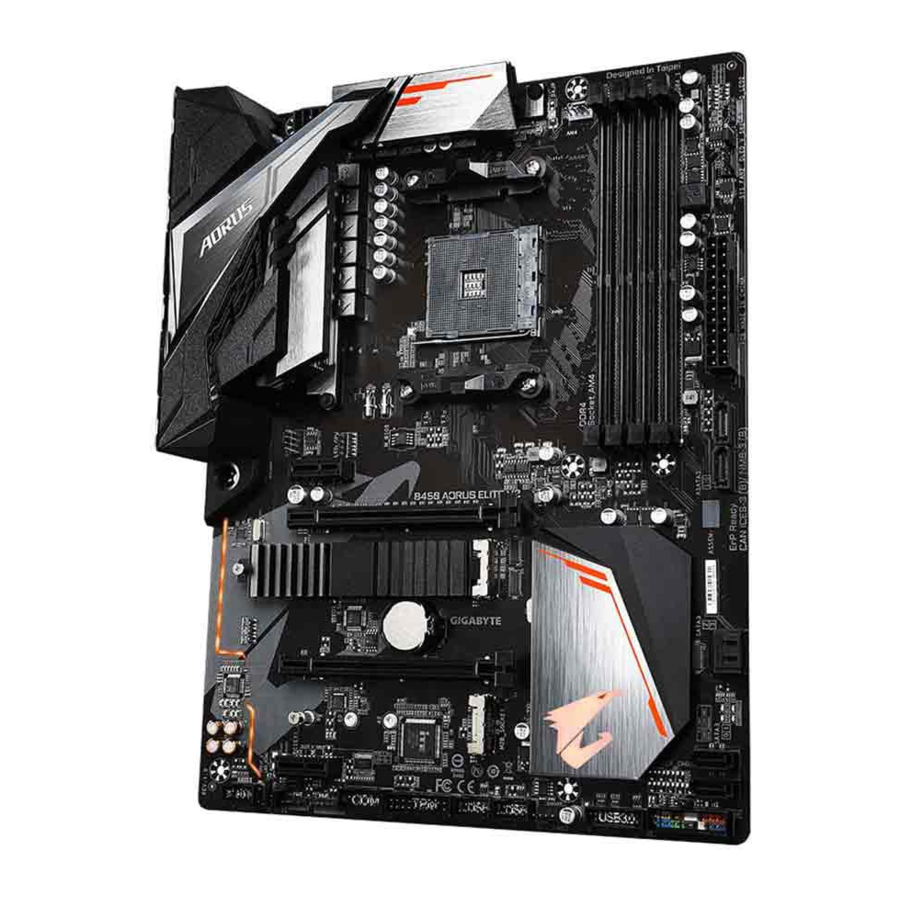

B450 AORUS ELITE V2 аналық платасының орналасуы

Аппараттық құралды орнату

Орнату кезіндегі сақтық шаралары

Аналық платада электростатикалық разрядтың (ESD) нәтижесінде зақымдануы мүмкін көптеген нәзік электрондық схемалар мен компоненттер бар. Орнату алдында пайдаланушы нұсқаулығын мұқият оқып шығыңыз және мына қадамдарды орындаңыз:

• Орнату алдында корпус аналық платаға сәйкес келетініне көз жеткізіңіз.
• Орнату алдында дилер ұсынған аналық платаның S/N (Сериялық нөмірі) жапсырмасын немесе кепілдік жапсырмасын шешпеңіз немесе бұзбаңыз. Бұл жапсырмалар кепілдікті растау үшін қажет.
• Аналық платаны немесе басқа аппараттық құрамдастарды орнатпас бұрын немесе алып тастамас бұрын әрқашан қуат сымын розеткадан ажыратып айнымалы токты өшіріңіз.
• Аппараттық құрамдастарды аналық платадағы ішкі қосқыштарға қосқан кезде олардың тығыз және қауіпсіз қосылғанына көз жеткізіңіз.
• Аналық платаны ұстаған кезде металл сымдарға немесе қосқыштарға тигізбеңіз.
• Аналық плата, CPU немесе жад сияқты электрондық компоненттерді ұстаған кезде электростатикалық разрядқа (ESD) қарсы білезік таққан дұрыс. Егер сізде ESD білезігі болмаса, қолыңызды құрғақ ұстаңыз және статикалық электрді жою үшін алдымен металл затқа тиіп алыңыз.
• Аналық платаны орнатпас бұрын оны электростатикалық төсеніштің үстіне немесе электростатикалық қорғайтын контейнердің ішіне қойыңыз.
• Қуат көзі кабелін аналық платаға қоспастан немесе ажыратпастан бұрын қуат көзінің өшірілгеніне көз жеткізіңіз.
• Қуатты қоспас бұрын қуат көзінің кернеуі жергілікті кернеу стандартына сәйкес орнатылғанына көз жеткізіңіз.
• Өнімді пайдаланбас бұрын аппараттық құрамдастарыңыздың барлық кабельдері мен қуат қосқыштарының қосылғанын тексеріңіз.
• Аналық платаның зақымдануын болдырмау үшін бұрандалардың аналық платаның тізбегіне немесе оның құрамдастарына тиіп кетуіне жол бермеңіз.
• Аналық платада немесе компьютер корпусының ішінде қалдық бұрандалардың немесе металл құрамдастарының жоқ екеніне көз жеткізіңіз.
• Компьютер жүйесін тегіс емес бетке қоймаңыз.
• Компьютер жүйесін жоғары температуралы немесе ылғалды ортаға қоймаңыз.
• Орнату процесі кезінде компьютердің қуатын қосу жүйе құрамдастарының зақымдалуына, сондай-ақ пайдаланушының физикалық зақымдалуына әкелуі мүмкін.
• Егер қандай да бір орнату қадамдарына сенімді болмасаңыз немесе өнімді пайдалануға қатысты мәселеңіз болса, сертификатталған компьютер технигіне хабарласыңыз.
• Егер сіз адаптерді, ұзартқыш қуат кабелін немесе қуат таратқышты пайдалансаңыз, оны орнату және/немесе жерге қосу нұсқауларымен кеңесіңіз.

Өнім сипаттамалары

(Ескертпе) Нақты қолдау CPU-ға байланысты өзгеруі мүмкін.

* GIGABYTE өнім сипаттамалары мен өнімге қатысты ақпаратқа алдын ала ескертпестен кез келген өзгерістер енгізу құқығын өзінде сақтайды.

CPU, жад модульдері, SSD және M.2 құрылғыларының қолдау көрсетілетін тізімдері үшін GIGABYTE веб-сайтына кіріңіз.

Қолданбалардың соңғы нұсқасын жүктеп алу үшін GIGABYTE веб-сайтындағы Support\Utility List (Қолдау\Утилита тізімі) бетіне кіріңіз.

CPU-ды орнату

CPU-ды орната бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның CPU-ды қолдайтынына көз жеткізіңіз.
  (CPU-ды қолдау көрсетілетін соңғы тізім үшін GIGABYTE веб-сайтына өтіңіз.)
• Аппараттық құралдың зақымдалуын болдырмау үшін CPU-ды орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• CPU-дың бірінші түйреуішін табыңыз. Егер CPU дұрыс бағытталмаса, оны кіргізу мүмкін емес.
• CPU бетіне жылу өткізгіш майдың біркелкі және жұқа қабатын жағыңыз.
• CPU салқындатқышы орнатылмаса, компьютерді қоспаңыз, әйтпесе CPU қызып кетуі және зақымдануы мүмкін.
• CPU жабдықтамасына сәйкес CPU хост жиілігін орнатыңыз. Жүйелік шинаның жиілігін жабдықтама сипаттамаларынан асырып орнату ұсынылмайды, өйткені ол перифериялық құрылғыларға қойылатын стандартты талаптарға сәйкес келмейді. Егер жиілікті стандартты сипаттамалардан асырып орнатқыңыз келсе, оны CPU, графикалық карта, жад, қатты диск және т.б. қоса алғанда, жабдық сипаттамаларына сәйкес орындаңыз.

CPU-ды орнату

CPU ұясының құлыптау рычагын толығымен көтеріңіз. CPU ұясының және CPU-дың бірінші түйреуішін табыңыз (кішкентай үшбұрышпен белгіленген). CPU өз ұясына орналастырылғаннан кейін, құлыптау рычагын төмендетіп, толық құлыпталған күйге бекітіп, CPU-дың ортасына бір саусағыңызды қойыңыз.

CPU ұясының құлыптау рычагы көтерілмей тұрып, CPU-ды CPU ұясына күштеп кіргізбеңіз, әйтпесе CPU мен CPU ұясы зақымдалуы мүмкін.

Жадты орнату

Жадты орната бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның жадты қолдайтынына көз жеткізіңіз. Бірдей сыйымдылықтағы, брендтегі, жылдамдықтағы және чиптегі жадты пайдалану ұсынылады.
  (Жадтың соңғы қолдау көрсетілетін жылдамдықтары мен жад модульдері үшін GIGABYTE веб-сайтына өтіңіз.)
• Аппараттық құралдың зақымдалуын болдырмау үшін жадты орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жад модульдерінде ақымаққа қарсы конструкция бар. Жад модулін тек бір бағытта ғана орнатуға болады. Егер жадты орната алмасаңыз, бағытын ауыстырыңыз.

Қос арналы жад конфигурациясы

Бұл аналық плата төрт жад ұясын қамтамасыз етеді және қос арналы технологияны қолдайды. Жад орнатылғаннан кейін BIOS жадтың сипаттамалары мен сыйымдылығын автоматты түрде анықтайды. Қос арналы жад режимін қосу бастапқы жад өткізу қабілетін екі есеге арттырады.

Төрт жад ұясы екі арнаға бөлінген және әрбір арнада келесідей екі жад ұясы бар:

• A арнасы: DDR4_2, DDR4_4
• B арнасы: DDR4_1, DDR4_3

Аппараттық құралды орнату туралы толығырақ мәліметтерді GIGABYTE веб-сайтынан қараңыз.

• Қос арналы жад конфигурацияларының кестесі


CPU шектеулеріне байланысты қос арналы режимде жадты орнатпас бұрын келесі нұсқауларды оқып шығыңыз.

1. Егер тек бір жад модулі орнатылса, қос арналы режимді қосу мүмкін емес.
2. Екі немесе төрт жад модулімен қос арналы режимді қосу кезінде бірдей сыйымдылықтағы, брендтегі, жылдамдықтағы және чиптегі жадты пайдалану ұсынылады. Оңтайлы өнімділік үшін екі жад модулімен қос арналы режимді қосқан кезде оларды DDR4_1 және DDR4_2 ұяларына орнатуды ұсынамыз.

Кеңейту картасын орнату

Кеңейту картасын орната бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның кеңейту картасын қолдайтынына көз жеткізіңіз. Кеңейту картасымен бірге келген нұсқаулықты мұқият оқып шығыңыз.
• Аппараттық құралдың зақымдалуын болдырмау үшін кеңейту картасын орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.

Артқы панель қосқыштары

1. USB 2.0/1.1 порты
   USB порты USB 2.0/1.1 спецификациясын қолдайды. Бұл портты USB құрылғылары үшін пайдаланыңыз.
2. PS/2 пернетақта/тышқан порты
   PS/2 тышқанын немесе пернетақтаны қосу үшін осы портты пайдаланыңыз.
3. DVI-D порты ^{(1-ескертпе)(2-ескертпе)}
   DVI-D порты DVI-D спецификациясына сәйкес келеді және ең жоғары ажыратымдылығы 1920x1200@60 Hz-ті қолдайды (қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты). Бұл портқа DVI-D қосылымын қолдайтын мониторды қосыңыз.
4. HDMI 2.0 порты ^{(2-ескертпе)}

   HDMI порты HDCP 2.2 ^{(2-ескертпе)} және Dolby TrueHD және DTS HD Master Audio форматтарын қолдайды. Ол сондай-ақ 192KHz/24bit 7.1 арналы LPCM аудио шығысын қолдайды. HDMI-ді қолдайтын мониторыңызды қосу үшін осы портты пайдалануға болады. Ең жоғары қолдау көрсетілетін ажыратымдылық 4096x2160@60 Hz ^{(2-ескертпе)}, бірақ қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты.
   HDMI құрылғысын орнатқаннан кейін әдепкі дыбысты қайта шығару құрылғысын HDMI етіп орнатуды ұмытпаңыз. (Элементтің атауы операциялық жүйеге байланысты өзгеруі мүмкін.)
5. USB 3.2 Gen 1 порты
   USB 3.2 Gen 1 порты USB 3.2 Gen 1 спецификациясын қолдайды және USB 2.0 спецификациясымен үйлесімді. Бұл портты USB құрылғылары үшін пайдаланыңыз.
6. RJ-45 LAN порты
   Gigabit Ethernet LAN порты 1 Гбит/с дейінгі деректер жылдамдығымен Интернетке қосылуды қамтамасыз етеді. Төменде LAN портының жарық диодтарының күйлері сипатталған.

7. Орталық/сабвуфер динамигінің шығысы (қызғылт сары)
   Орталық/сабвуфер динамиктерін қосу үшін осы аудио ұяшығын пайдаланыңыз.
8. Артқы динамиктің шығысы (қара)
   Бұл ұяшықты артқы динамиктерді қосу үшін пайдалануға болады.
9. Бүйірлік динамиктің шығысы (сұр)
   Бүйірлік динамиктерді қосу үшін осы аудио ұяшығын пайдаланыңыз.
10. Кіру желісі (көк)
    Кіру желісі ұяшығы. Бұл аудио ұяшығын оптикалық диск, walkman және т.б. сияқты кіру желісі құрылғылары үшін пайдаланыңыз.
11. Шығу желісі/Алдыңғы динамиктің шығысы (жасыл)
    Шығу желісі ұяшығы.
12. Микрофон кірісі (қызғылт)
    Микрофон кірісі ұяшығы.
    Аудио ұяшығының конфигурациялары:

    Шығу желісі ұяшығы үшін дыбысты күшейту функциясын қосу немесе конфигурациялау үшін HD Audio Manager қолданбасына кіріңіз.

    • Артқы панель қосқышына қосылған кабельді ажыратқан кезде алдымен кабельді құрылғыдан алып тастаңыз, содан кейін оны аналық платадан алыңыз.
    • Кабельді алып тастаған кезде оны қосқыштан тікелей тартыңыз. Кабель қосқышының ішіндегі электрлік тұйықталуды болдырмау үшін оны жан-жаққа шайқамаңыз.

(1-ескертпе) DVI-D порты адаптер арқылы D-Sub қосылымын қолдамайды.

(2-ескертпе) Нақты қолдау CPU-ға байланысты өзгеруі мүмкін.

Аудио бағдарламалық құралын конфигурациялау туралы толығырақ мәліметтерді GIGABYTE веб-сайтынан қараңыз.

Ішкі қосқыштар

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. LED_CPU
6. LED_C
7. D_LED1/D_LED2
8. DLED_V_SW1/DLED_V_SW2
9. ASATA3 0/1
10. SATA3 0/1/2/3
11. M2A_SOCKET/M2B_SOCKET
12. SPDIF_O
13. F_PANEL
14. F_AUDIO
15. BAT
16. CLR_CMOS
17. F_USB30
18. F_USB1/F_USB2
19. COMA
20. TPM
21. CPU/DRAM/VGA/BOOT

Сыртқы құрылғыларды қоспас бұрын келесі нұсқауларды оқыңыз:

• Алдымен құрылғыларыңыздың қосылуды қалайтын қосқыштарға сәйкес келетініне көз жеткізіңіз.
• Құрылғыларды орнатпас бұрын, құрылғыларды және компьютеріңізді өшіріп қойыңыз. Қуатты өшіріңіз құрылғылардың зақымдалуын болдырмау үшін қуат розеткасынан сымды алыңыз.
• Құрылғыны орнатқаннан кейін және компьютерді қосу алдында құрылғы кабелінің аналық платадағы қосқышқа мықтап бекітілгеніне көз жеткізіңіз.

ATX_12V/ATX (2x4 12V қуат қосқышы және 2x12 негізгі қуат қосқышы)

Қуат қосқышын пайдалану арқылы қуат көзі аналық платадағы барлық құрамдастарға жеткілікті тұрақты қуат бере алады. Қуат қосқышын қоспас бұрын, алдымен қуат көзінің өшірілгеніне және барлық құрылғылардың дұрыс орнатылғанына көз жеткізіңіз. Қуат қосқышы қателікке төзімді конструкцияға ие. Қуат көзінің кабелін қуат қосқышына дұрыс бағытта қосыңыз.

12V қуат қосқышы негізінен процессорды қуатпен қамтамасыз етеді. Егер 12V қуат қосқышы қосылмаса, компьютер іске қосылмайды.

Кеңейту талаптарын қанағаттандыру үшін жоғары қуат тұтынуына төтеп бере алатын қуат көзін (500 Вт немесе одан жоғары) пайдалану ұсынылады. Егер қажетті қуатты қамтамасыз етпейтін қуат көзі пайдаланылса, нәтиже тұрақсыз немесе жүктеуге келмейтін жүйеге әкелуі мүмкін.

CPU_FAN/SYS_FAN1/2/3 (Желдеткіш айдарлары)

Бұл аналық платадағы барлық желдеткіш айдарлары 4 істікшелі. Көптеген желдеткіш айдарлары қателікке төзімді кірістіру конструкциясына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы - жерге тұйықтау сымы). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару конструкциясы бар желдеткішті пайдалануды талап етеді. Оңтайлы жылуды тарату үшін шасси ішіне жүйелік желдеткішті орнату ұсынылады.

• Процессорыңыз бен жүйеңіздің қызып кетуін болдырмау үшін желдеткіш кабельдерін желдеткіш айдарларына қосқаныңызға көз жеткізіңіз. Қызып кету процессордың зақымдалуына әкелуі мүмкін немесе жүйе ілініп қалуы мүмкін.
• Бұл желдеткіш айдарлары конфигурациялық секіргіш блоктар емес. Айдарларға секіргіш қақпақты қоймаңыз.

LED_CPU (CPU салқындатқыш LED жолағы/RGB LED жолағының айдары)

Айдарды максималды қуат көрсеткіші 2A (12V) және максималды ұзындығы 2 м болатын CPU салқындатқыш LED жолағын немесе стандартты 5050 RGB LED жолағын (12V/G/R/B) қосу үшін пайдалануға болады.

CPU салқындатқыш LED жолағын/RGB LED жолағын айдарға қосыңыз. LED жолағының қуат түйреуіші (ашадағы үшбұрышпен белгіленген) осы айдардың 1-түйреуішіне (12V) қосылуы керек. Дұрыс емес қосылым LED жолағының зақымдалуына әкелуі мүмкін.

LED_C (RGB (RGBW) LED жолағының айдары)

Айдарды максималды қуат көрсеткіші 2A (12V) және максималды ұзындығы 2 м болатын стандартты 5050 RGB (RGBW) LED жолағын (12V/G/R/B/W) қосу үшін пайдалануға болады.

RGB (RGBW) LED жолағын айдарға қосыңыз. LED жолағының қуат түйреуіші (ашадағы үшбұрышпен белгіленген) осы айдардың 1-түйреуішіне (12V) қосылуы керек. Дұрыс емес қосылым LED жолағының зақымдалуына әкелуі мүмкін.

D_LED1/D_LED2 (Адрестелетін LED жолағының айдарлары)

Айдарларды максималды қуат көрсеткіші 2A (12V немесе 5V) және максималды ұзындығы 5 м немесе максималды LED саны 300 болатын стандартты 5050 адрестелетін LED жолағын қосу үшін пайдалануға болады. 12V және 5V адрестелетін LED жолақтары бар. Адрестелетін LED жолағының кернеу талаптарын тексеріп, сәйкесінше DLED_V_SW1 және DLED_V_SW2 секіргіштерін орнатқаныңызға көз жеткізіңіз.

Адрестелетін LED жолағын айдарға қосыңыз. 12V және 5V адрестелетін LED жолақтары бар. Адрестелетін LED жолағының кернеу талаптарын тексеріп, сәйкесінше DLED_V_SW1 және DLED_V_SW2 секіргіштерін орнатқаныңызға көз жеткізіңіз. LED жолағының қуат түйреуіші (ашадағы үшбұрышпен белгіленген) адрестелетін LED жолағы айдарының 1-түйреуішіне қосылуы керек. Дұрыс емес қосылым LED жолағының зақымдалуына әкелуі мүмкін.

LED жолағының шамдарын қалай қосу/өшіру керектігі туралы нұсқауларды "BIOS Setup," "Peripherals" тарауынан қараңыз.

Құрылғыларды орнатпас бұрын, құрылғыларды және компьютеріңізді өшіріп қойыңыз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын қуат розеткасынан ажыратыңыз.

DLED_V_SW1/DLED_V_SW2 (Адрестелетін LED жолағының қуатты таңдау секіргіштері)

Секіргіштер D_LED1 және D_LED2 айдарларының қоректендіру кернеуін таңдауға мүмкіндік береді. Қосылым алдында адрестелетін LED жолағының кернеу талаптарын тексеріп, осы секіргішпен дұрыс кернеуді орнатқаныңызға көз жеткізіңіз. Дұрыс емес қосылым LED жолағының зақымдалуына әкелуі мүмкін.

ASATA3 0/1, SATA 3 0/1/2/3 (SATA 6Gb/s қосқыштары)

SATA қосқыштары SATA 6Gb/s стандартына сәйкес келеді және SATA 3Gb/s және F SATA 1,5Gb/s стандартымен үйлесімді. Әрбір SATA қосқышы бір SATA құрылғысын қолдайды. SATA қосқыштары RAID 0, RAID 1 және RAID 10 қолдайды. RAID массивін конфигурациялау туралы нұсқауларды "RAID жинағын конфигурациялау" тарауынан қараңыз.

M2A_SOCKET/M2B_SOCKET (M.2 Socket 3 қосқыштары)

M.2 қосқыштары M.2 SATA SSD немесе M.2 PCIe SSD дискілерін қолдайды ^{(Ескертпе)} және RAID конфигурациясын қолдайды. M.2 PCIe SSD дискісін M.2 SATA SSD немесе SATA қатты дискісімен RAID жинағын жасау үшін пайдалануға болмайтынын ескеріңіз. M.2 PCIe SSD дискісімен RAID массивін жасау үшін, конфигурацияны UEFI BIOS режимінде орнату керек. RAID массивін конфигурациялау бойынша нұсқауларды көру үшін "RAID жинағын конфигурациялау" тарауын қараңыз.

M.2 SSD дискісін M.2 қосқышына дұрыс орнату үшін төмендегі қадамдарды орындаңыз.

1-қадам:
Жинақтағы M.2 бұрандасы мен тіреуіш жинағынан бұранда мен тіреуішті алыңыз. M.2 SSD дискісін орнататын M.2 қосқышын табыңыз, жылу таратқыштағы бұранданы бұрап алу үшін бұрағышты пайдаланыңыз, содан кейін жылу таратқышты алыңыз.

2-қадам:
Орнатқыңыз келетін M.2 SSD дискісіне арналған тиісті бекіту тесігін табыңыз, содан кейін алдымен тіреуішті қатайтыңыз. M.2 SSD дискісін M.2 қосқышына бұрышпен салыңыз.

3-қадам:
M.2 SSD дискісін басып, содан кейін бұрандамен бекітіңіз. Жылу таратқышты орнына қойып, түпнұсқа тесікке бекітіңіз.

Орнатқыңыз келетін M.2 SSD дискісіне арналған тиісті тесікті таңдап, бұранда мен гайканы қайтадан бекітіңіз.

(Ескертпе) M2B_SOCKET қосқышы тек PCIe SSD дискілерін қолдайды.

M.2 және SATA қосқыштарына арналған орнату туралы ескертпелер:

SATA қосқыштарының қолжетімділігіне M.2 қосқышына орнатылған құрылғының түрі әсер етуі мүмкін. Толық ақпарат алу үшін келесі кестені қараңыз.

SPDIF_O (S/PDIF шығыс айдары)

Бұл айдар сандық S/PDIF шығысын қолдайды және аналық платадан графикалық карталар мен дыбыс карталары сияқты кейбір кеңейту карталарына сандық дыбыс шығару үшін S/PDIF сандық дыбыс кабелін (кеңейту карталарымен қамтамасыз етілген) қосады. Мысалы, кейбір графикалық карталар графикалық картаға HDMI дисплейін қосқыңыз келсе және бір уақытта HDMI дисплейінен сандық дыбыс шығарғыңыз келсе, аналық платадан графикалық картаға сандық дыбыс шығару үшін S/PDIF сандық дыбыс кабелін пайдалануды талап етуі мүмкін. S/PDIF сандық дыбыс кабелін қосу туралы ақпарат алу үшін кеңейту картасының нұсқаулығын мұқият оқыңыз.

F_PANEL (Алдыңғы панель айдары)

Төмендегі түйреуіштердің тағайындалуына сәйкес қуат қосқышын, қалпына келтіру қосқышын, динамикті, корпустың кіру қосқышын/датчигін және жүйе күйінің индикаторын осы айдарға қосыңыз. Кабельдерді қосу алдында оң және теріс түйреуіштерді ескеріңіз.

• PLED/PWR_LED (Қуат диоды, сары/күлгін):
  Корпустың алдыңғы панеліндегі қуат күйінің индикаторына қосылады. Жүйе жұмыс істеп тұрған кезде диод жанады. Жүйе S3/S4 ұйқы күйінде немесе өшірілген (S5) кезде диод сөнеді.

  Жүйе күйі	Диод
  S0	Қосулы
  S3/S4/S5	Өшірулі

• PW (Қуат қосқышы, қызыл):
  Корпустың алдыңғы панеліндегі қуат қосқышына қосылады. Қуат қосқышын пайдаланып жүйені өшіру жолын конфигурациялауға болады ("BIOS Setup" тарауын, "Power" бөлімін қараңыз).
• SPEAK (Динамик, қызғылт сары):
  Корпустың алдыңғы панеліндегі динамикке қосылады. Жүйе жүйенің іске қосылу күйін дыбыстық кодты шығару арқылы хабарлайды. Егер жүйе іске қосылған кезде ешқандай ақау анықталмаса, бір қысқа дыбыс естіледі.
• HD (Қатты дискінің белсенділік диоды, көк):
  Корпустың алдыңғы панеліндегі қатты дискінің белсенділік диодына қосылады. Қатты диск деректерді оқыған немесе жазған кезде диод жанады.
• RES (Қалпына келтіру қосқышы, жасыл):
  Корпустың алдыңғы панеліндегі қалпына келтіру қосқышына қосылады. Егер компьютер қатып қалса және қалыпты қайта іске қосуды орындай алмаса, компьютерді қайта іске қосу үшін қалпына келтіру қосқышын басыңыз.
• CI (Корпусқа кіру айдары, сұр):
  Корпустың қақпағы алынып тасталғанын анықтай алатын корпустағы корпусқа кіру қосқышына/датчигіне қосылады. Бұл функция корпусқа кіру қосқышы/датчигі бар корпусты қажет етеді.
• NC (Қызғылт сары): Қосылым жоқ.

Алдыңғы панельдің дизайны корпусқа байланысты әр түрлі болуы мүмкін. Алдыңғы панель модулі негізінен қуат қосқышынан, қалпына келтіру қосқышынан, қуат диодынан, қатты дискінің белсенділік диодынан, динамиктен және т.б. тұрады. Корпустың алдыңғы панель модулін осы айдарға қосқан кезде, сымдардың тағайындалуы мен түйреуіштердің тағайындалуы дұрыс сәйкес келетініне көз жеткізіңіз.

F_AUDIO (Алдыңғы панельдің дыбыс айдары)

Алдыңғы панельдің дыбыс айдары жоғары ажыратымдылықтағы дыбысты (HD) қолдайды. Корпустың алдыңғы панелінің дыбыс модулін осы айдарға қосуға болады. Модуль қосқышының сымдарының тағайындалуы аналық плата айдарының түйреуіштерінің тағайындалуына сәйкес келетініне көз жеткізіңіз. Модуль қосқышы мен аналық плата айдары арасындағы дұрыс емес қосылым құрылғының жұмыс істей алмауына немесе оны зақымдауына әкелуі мүмкін.

Кейбір корпустар әр сымда бір ғана ашаның орнына бөлек қосқыштары бар алдыңғы панельдің дыбыс модулін қамтамасыз етеді. Әр түрлі сымдардың тағайындалуы бар алдыңғы панельдің дыбыс модулін қосу туралы ақпарат алу үшін корпус өндірушісіне хабарласыңыз.

BAT (Батарея)

Батарея компьютер өшірілген кезде CMOS ішіндегі мәндерді (мысалы, BIOS конфигурациялары, күні және уақыты туралы ақпарат) сақтау үшін қуат береді. Батарея кернеуі төмен деңгейге түскенде батареяны ауыстырыңыз, әйтпесе CMOS мәндері дәл болмауы немесе жоғалып кетуі мүмкін.

Батареяны шығарып алу арқылы CMOS мәндерін тазалауға болады:

1. Компьютеріңізді өшіріп, қуат сымын ажыратыңыз.
2. Батареяны ұясынан ақырын алып тастап, бір минут күтіңіз. (Немесе бұрағыш сияқты металл затты пайдаланып, батарея ұясының оң және теріс полюстеріне тигізіп, оларды 5 секундқа тұйықтаңыз.)
3. Батареяны ауыстырыңыз.
4. Қуат сымын қосып, компьютеріңізді қайта іске қосыңыз.

• Батареяны ауыстырмас бұрын әрқашан компьютеріңізді өшіріп, қуат сымын ажыратыңыз.
• Батареяны эквивалентімен ауыстырыңыз. Егер батарея дұрыс емес модельмен ауыстырылса, құрылғыларыңызға зақым келуі мүмкін.
• Егер батареяны өздігіңізден ауыстыра алмасаңыз немесе батарея моделіне сенімді болмасаңыз, сатып алу орнына немесе жергілікті дилерге хабарласыңыз.
• Батареяны орнатқан кезде батареяның оң жағының (+) және теріс жағының (-) бағытын ескеріңіз (оң жағы жоғары қарауы керек).
• Пайдаланылған батареялар жергілікті экологиялық ережелерге сәйкес өңделуі керек.

CLR_CMOS (CMOS тазалау джемпері)

BIOS конфигурациясын тазалау және CMOS мәндерін зауыттық әдепкі күйге келтіру үшін осы джемперді пайдаланыңыз. CMOS мәндерін тазалау үшін бұрағыш сияқты металл затты пайдаланып, екі түйреуішке бірнеше секунд тигізіңіз.

• CMOS мәндерін тазаламас бұрын әрқашан компьютеріңізді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жүйені қайта іске қосқаннан кейін BIOS Setup-қа өтіп, зауыттық әдепкі мәндерді жүктеңіз ("Load Optimized Defaults" опциясын таңдаңыз) немесе BIOS параметрлерін қолмен конфигурациялаңыз ("BIOS Setup" тарауын қараңыз, BIOS конфигурациялары үшін).

F_USB30 (USB 3.2 Gen 1 айдары)

Айдар USB 3.2 Gen 1 және USB 2.0 спецификациясына сәйкес келеді және екі USB портын қамтамасыз ете алады. Екі USB 3.2 Gen 1 портын қамтамасыз ететін қосымша 3,5 дюймдік алдыңғы панельді сатып алу үшін жергілікті дилерге хабарласыңыз.

F_USB1/F_USB2 (USB 2.0/1.1 тақырыптары)

Тақырыптар USB 2.0/1.1 спецификациясына сәйкес келеді. Әрбір USB тақырыбы қосымша USB кронштейні арқылы екі USB портын ұсына алады. Қосымша USB кронштейнін сатып алу үшін жергілікті дилерге хабарласыңыз.

• IEEE 1394 кронштейні (2x5-pin) кабелін USB 2.0/1.1 тақырыбына қоспаңыз.
• USB кронштейнін орнатпас бұрын, USB кронштейніне зақым келтірмеу үшін компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.

COMA (Serial Port Header) (Деректік порт тақырыбы)

COM тақырыбы қосымша COM портының кабелі арқылы бір тізбекті портты қамтамасыз ете алады. Қосымша COM портының кабелін сатып алу үшін жергілікті дилерге хабарласыңыз.

TPM (Trusted Platform Module Header) (Сенімді платформа модулінің тақырыбы)

Сіз осы тақырыпқа TPM (Trusted Platform Module) (Сенімді платформа модулін) қосуыңыз мүмкін.

CPU/DRAM/VGA/BOOT (Күй жарықдиодтары)

Күй жарықдиодтары жүйе қосылғаннан кейін CPU, жад, графикалық карта және операциялық жүйенің дұрыс жұмыс істейтінін көрсетеді. Егер CPU/DRAM/VGA жарықдиоды жанса, бұл сәйкес құрылғы қалыпты жұмыс істемейді дегенді білдіреді; егер BOOT жарықдиоды жанса, бұл сіз әлі операциялық жүйеге кірмегеніңізді білдіреді.

CPU: CPU күйінің жарықдиоды
DRAM: Жад күйінің жарықдиоды
VGA: Графикалық карта күйінің жарықдиоды
BOOT: Операциялық жүйе күйінің жарықдиоды

BIOS Setup

BIOS (Basic Input and Output System) жүйесі аналық платадағы CMOS-та жүйенің аппараттық параметрлерін жазады. Оның негізгі функцияларына жүйе іске қосылған кезде Power-On Self-Test (POST) жүргізу, жүйе параметрлерін сақтау және операциялық жүйені жүктеу және т.б. жатады. BIOS құрамына пайдаланушыға жүйенің негізгі конфигурация параметрлерін өзгертуге немесе жүйенің белгілі бір мүмкіндіктерін іске қосуға мүмкіндік беретін BIOS Setup бағдарламасы кіреді.

Тоқ өшірілген кезде, аналық платадағы батарея CMOS-тағы конфигурация мәндерін сақтау үшін CMOS-қа қажетті қуатты береді.

BIOS Setup бағдарламасына кіру үшін, тоқ қосылған кезде POST кезінде <Delete> пернесін басыңыз.

BIOS-ты жаңарту үшін GIGABYTE Q-Flash немесе @BIOS утилитасын пайдаланыңыз.

• Q-Flash пайдаланушыға операциялық жүйеге кірмей-ақ BIOS-ты жылдам және оңай жаңартуға немесе сақтық көшірмесін жасауға мүмкіндік береді.
• @BIOS — бұл Интернеттен BIOS-тың соңғы нұсқасын іздеп, жүктеп алатын және BIOS-ты жаңартатын Windows-қа негізделген утилита.

• BIOS жыпылықтауы қауіпті болуы мүмкін болғандықтан, BIOS-тың ағымдағы нұсқасын пайдалану кезінде мәселелер туындамаса, BIOS-ты жыпылықтатпау ұсынылады. BIOS-ты жыпылықтату үшін сақ болыңыз. BIOS-ты дұрыс жыпылықтатпау жүйенің дұрыс жұмыс істемеуіне әкелуі мүмкін.
• Жүйенің тұрақсыздығын немесе басқа да күтпеген нәтижелерді болдырмау үшін әдепкі параметрлерді өзгертпеу ұсынылады (қажет болмаса). Параметрлерді дұрыс өзгертпеу жүйенің жүктелмеуіне әкелуі мүмкін. Бұл орын алса, CMOS мәндерін тазартып, тақтаны әдепкі мәндерге қайтаруға тырысыңыз. (CMOS мәндерін қалай тазарту керектігі туралы осы тараудағы "Оңтайландырылған әдепкілерді жүктеу" бөлімін немесе алдыңғы тараудағы батарея/CMOS тазалау секіргішінің кіріспелерін қараңыз.)

Іске қосу экраны

Компьютер жүктелген кезде келесі іске қосу логотипі экраны пайда болады.

Төмендегідей екі түрлі BIOS режимі бар және екі режим арасында ауысу үшін <F2> пернесін пайдалануға болады. Classic Setup режимі BIOS параметрлерін егжей-тегжейлі қамтамасыз етеді. Элементтер арасында жылжу үшін пернетақтадағы көрсеткі пернелерін басуға және қабылдау немесе қосалқы мәзірге кіру үшін <Enter> пернесін басуға болады. Немесе қалаған элементті таңдау үшін тінтуірді пайдалануға болады. Easy Mode пайдаланушыларға ағымдағы жүйе туралы ақпаратты жылдам қарауға немесе оңтайлы өнімділікке қол жеткізу үшін түзетулер жасауға мүмкіндік береді. Easy Mode режимінде конфигурация элементтері арқылы жылжу үшін тінтуірді пайдалануға болады.

• Жүйе әдеттегідей тұрақты болмаған кезде, жүйеңізді әдепкі күйіне келтіру үшін Load Optimized Defaults (Оңтайландырылған әдепкілерді жүктеу) элементін таңдаңыз.
• Осы тарауда сипатталған BIOS Setup мәзірлері тек анықтама үшін берілген және BIOS нұсқасына байланысты өзгеруі мүмкін.

Негізгі мәзір

Classic Setup функция пернелері

<←><→>	Орнату мәзірін таңдау үшін таңдау жолағын жылжытыңыз
<↑><↓>	Мәзірдегі конфигурация элементін таңдау үшін таңдау жолағын жылжытыңыз
<Enter>	Пәрменді орындаңыз немесе мәзірге кіріңіз
<+>/<Page Up>	Сандық мәнді арттырыңыз немесе өзгерістер енгізіңіз
<->/<Page Down>	Сандық мәнді азайтыңыз немесе өзгерістер енгізіңіз
<F1>	Функция пернелерінің сипаттамаларын көрсетіңіз
<F2>	Easy Mode режиміне ауысыңыз
<F3>	Ағымдағы BIOS параметрлерін профильге сақтаңыз
<F4>	BIOS параметрлерін бұрын жасалған профильден жүктеңіз
<F5>	Ағымдағы қосалқы мәзірлер үшін алдыңғы BIOS параметрлерін қалпына келтіріңіз
<F7>	Ағымдағы қосалқы мәзірлер үшін оңтайландырылған BIOS әдепкі параметрлерін жүктеңіз
<F8>	Q-Flash утилитасына кіріңіз
<F9>	Жүйе туралы ақпаратты көрсетіңіз
<F10>	Барлық өзгерістерді сақтап, BIOS Setup бағдарламасынан шығыңыз
<F12>	Ағымдағы экранды сурет ретінде түсіріп, USB дискісіне сақтаңыз
<Esc>	Негізгі мәзір: BIOS Setup бағдарламасынан шығыңыз Қосалқы мәзірлер: Ағымдағы қосалқы мәзірден шығыңыз

M.I.T.

Жүйенің сіз енгізген асыра жүктеу/кернеуді арттыру параметрлерімен тұрақты жұмыс істейтіні сіздің жалпы жүйе конфигурацияларыңызға байланысты. Асыра жүктеуді/кернеуді арттыруды дұрыс орындамау процессорға, чипсетке немесе жадқа зақым келтіруі және осы компоненттердің пайдалану мерзімін қысқартуы мүмкін. Бұл бет тек тәжірибелі пайдаланушыларға арналған және жүйенің тұрақсыздығын немесе басқа күтпеген нәтижелерді болдырмау үшін әдепкі параметрлерді өзгертпеуге кеңес береміз. (Параметрлерді тиісті түрде өзгертпеу жүйенің іске қосылмауына әкелуі мүмкін. Егер бұл орын алса, CMOS мәндерін тазалаңыз және тақтаны әдепкі мәндерге қайтарыңыз.)

Жиіліктің кеңейтілген параметрлері

• CPU Clock Control
  Процессордың базалық тактілік жиілігін 1 МГц қадаммен қолмен орнатуға мүмкіндік береді. (Әдепкі: Auto)

  Процессордың жиілігін процессордың сипаттамаларына сәйкес орнату ұсынылады.
• Host Clock Value
  Ағымдағы жұмыс істеп тұрған Host Clock жиілігін көрсетеді.
• GFX Clock Frequency ^(Note)
  GPU жиілігін өзгертуге мүмкіндік береді. GFX Clock Frequency параметрлерін өзгерткеннен кейін GFX Core Voltage параметрлерін реттеуді ұмытпаңыз. (Әдепкі: Auto)
  Ескертпе: Реттелетін ауқым орнатылған процессорға байланысты. Auto BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді.
• GFX Core Voltage ^(Note)
  GPU кернеуін өзгертуге мүмкіндік береді. (Әдепкі: Auto)
  Ескертпе: Реттелетін ауқым орнатылған процессорға байланысты. Auto BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді.
• CPU Clock Ratio
  Орнатылған процессордың тактілік коэффициентін өзгертуге мүмкіндік береді. Реттелетін ауқым орнатылған процессорға байланысты.
• CPU Frequency
  Ағымдағы жұмыс істеп тұрған процессор жиілігін көрсетеді.

(Ескертпе) Бұл элемент тек осы мүмкіндікті қолдайтын процессорды орнатқанда ғана болады.

Процессордың кеңейтілген параметрлері

• CPU Clock Ratio, CPU Frequency
  Жоғарыдағы параметрлер Advanced Frequency Settings мәзіріндегі бірдей элементтермен синхронды болады.
• Core Performance Boost
  Процессордың өнімділігін арттыру технологиясы Core Performance Boost (CPB) технологиясын қосу керектігін анықтауға мүмкіндік береді. (Әдепкі: Auto)
• AMD Cool&Quiet function
  • Enabled: AMD Cool'n'Quiet драйверіне компьютерден жылу шығаруды және оның қуат тұтынуын азайту үшін процессордың тактілік жиілігі мен VID-ін динамикалық түрде реттеуге мүмкіндік береді. (Әдепкі)
  • Disabled: Бұл функцияны өшіреді.
• SVM Mode
  Виртуалдау технологиясымен жақсартылған виртуалдау платформаға бірнеше операциялық жүйелер мен қосымшаларды тәуелсіз бөлімдерде іске қосуға мүмкіндік береді. Виртуалдау арқылы бір компьютерлік жүйе бірнеше виртуалды жүйе ретінде жұмыс істей алады. (Әдепкі: Өшірулі)
• PPC Adjustment ^{(Note 1)}
  Процессордың PState күйін түзетуге мүмкіндік береді. (Әдепкі: PState 0)
• Global C-state Control
  Процессорға C күйлеріне кіруге рұқсат беру керектігін анықтауға мүмкіндік береді. Қосылған кезде, қуат тұтынуды азайту үшін жүйе тоқтаған кезде процессор ядросының жиілігі төмендейді. (Әдепкі: Auto)
• Power Supply Idle Control
  Package C6 күйін қосады немесе өшіреді.
  • Typical Current Idle: Бұл функцияны өшіреді.
  • Low Current Idle: Бұл функцияны қосады.
  • Auto: BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі)
• CCD Control ^{(Note 1)}
  Пайдаланылатын CCD санын орнатады. (Әдепкі: Auto)
• CPPC ^{(Note 1)}
  CPPC мүмкіндігін қосады немесе өшіреді. (Әдепкі: Auto)
• CPPC Preferred Cores ^{(Note 1)}
  CPPC Preferred Cores мүмкіндігін қосады немесе өшіреді. (Әдепкі: Auto)
• Opcache Control ^{(Note 1)}
  Opcache қосады немесе өшіреді. Auto BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Auto)
• Downcore Control
  Қосылатын процессор ядроларының санын таңдауға мүмкіндік береді (процессор ядроларының саны процессорға байланысты өзгеруі мүмкін). Auto BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Auto)
• SMT Mode
  Процессордың бір уақыттағы көп ағындық технологиясын қосуға немесе өшіруге мүмкіндік береді. Бұл мүмкіндік тек көп процессорлы режимді қолдайтын операциялық жүйелер үшін жұмыс істейді. Auto BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Auto)
• Extreme Memory Profile (X.M.P.) (Note 2)
  Қосылған кезде жад өнімділігін жақсарту үшін BIOS-қа XMP жад модуліндегі SPD деректерін оқуға мүмкіндік береді.
  • Disabled Бұл функцияны өшіреді. (Әдепкі)
  • Profile1 Profile 1 параметрлерін пайдаланады. (Ескертпе 2)
  • Profile2 Profile 2 параметрлерін пайдаланады.
• System Memory Multiplier
  Жүйелік жад көбейткішін орнатуға мүмкіндік береді. Auto жад көбейткішін жад SPD деректеріне сәйкес орнатады. (Әдепкі: Auto)
• Memory Frequency (MHz)
  Жад жиілігінің бірінші мәні пайдаланылатын жадтың қалыпты жұмыс жиілігі болып табылады; екіншісі - System Memory Multiplier параметрлеріне сәйкес автоматты түрде реттелетін жад жиілігі.

(Ескертпе 1) Бұл элемент тек осы мүмкіндікті қолдайтын процессорды орнатқанда ғана болады.

(Ескертпе 2) Бұл элемент тек осы мүмкіндікті қолдайтын процессор мен жад модулін орнатқанда ғана болады.

Жадтың кеңейтілген параметрлері

• Extreme Memory Profile (X.M.P.) ^(Note), System Memory Multiplier, Memory Frequency(MHz)
  Жоғарыдағы параметрлер Advanced Frequency Settings мәзіріндегі бірдей элементтермен синхронды болады.
• Memory Timing Mode
  Manual төмендегі жад уақытын орнату параметрлеріне конфигурациялауға мүмкіндік береді. Опциялар: Auto (әдепкі), Manual.
• Profile DDR Voltage
  XMP емес жад модулін пайдаланғанда немесе Extreme Memory Profile (X.M.P.) Disabled күйіне орнатылғанда, мән сіздің жад спецификацияңызға сәйкес көрсетіледі. Extreme Memory Profile (X.M.P.) Profile1 немесе Profile2 күйіне орнатылғанда, мән XMP жадындағы SPD деректеріне сәйкес көрсетіледі.

(Ескертпе) Бұл элемент тек осы мүмкіндікті қолдайтын процессор мен жад модулін орнатқанда ғана болады.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

Бұл бөлімдер жад уақытын орнату параметрлерін ұсынады. Тиісті уақытты орнату параметрлерінің экрандары тек Memory Timing Mode Manual күйіне орнатылғанда ғана конфигурацияланады. Ескертпе: жад уақытын өзгерткеннен кейін жүйеңіз тұрақсыз болуы немесе іске қосылмауы мүмкін. Егер бұл орын алса, оңтайландырылған әдепкі мәндерді жүктеу немесе CMOS мәндерін тазалау арқылы тақтаны әдепкі мәндерге қайтарыңыз.

Кернеудің кеңейтілген параметрлері

Бұл қосалқы мәзір процессор, чипсет және жад кернеулерін орнатуға мүмкіндік береді.

ДК жағдайы

• Reset Case Open Status
  • Disabled: Алдыңғы корпусқа кіру күйінің жазбасын сақтайды немесе тазалайды. (Әдепкі)
  • Enabled: Алдыңғы корпусқа кіру күйінің жазбасын тазалайды және Case Open өрісі келесі жүктеу кезінде "No" деп көрсетеді.
• Case Open
  Аталық платаның CI тақырыбына қосылған корпустың кіруін анықтау құрылғысының анықтау күйін көрсетеді. Егер жүйе корпусының қақпағы алынып тасталса, бұл өріс "Yes" деп, әйтпесе "No" деп көрсетеді. Корпустың кіру күйінің жазбасын тазалау үшін Reset Case Open Status күйін Enabled күйіне орнатыңыз, параметрлерді CMOS-қа сақтаңыз, содан кейін жүйеңізді қайта іске қосыңыз.
• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Ағымдағы жүйе кернеулерін көрсетеді.

Түрлі параметрлер

• PCIe Slot Configuration
  PCI Express ұяларының жұмыс режимін Gen 1, Gen 2 немесе Gen 3 күйіне орнатуға мүмкіндік береді. Нақты жұмыс режимі әр ұяның аппараттық сипаттамасына байланысты. Auto BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Auto)
• 3DMark01 Enhancement
  Кейбір ескі эталондық өнімділікті жақсарту керектігін анықтауға мүмкіндік береді. (Әдепкі: Өшірулі)

Smart Fan 5

• Monitor
  Бақылау үшін нысананы таңдауға және одан әрі реттеуге мүмкіндік береді. (Әдепкі: CPU FAN)
• Fan Speed Control
  Желдеткіш жылдамдығын басқару функциясын қосу керектігін анықтауға және желдеткіш жылдамдығын реттеуге мүмкіндік береді.
  • Normal: Желдеткішке температураға сәйкес әртүрлі жылдамдықпен жұмыс істеуге мүмкіндік береді. Жүйе талаптарына негізделген System Information Viewer көмегімен желдеткіш жылдамдығын реттеуге болады. (Әдепкі)
  • Silent: Желдеткішке баяу жылдамдықпен жұмыс істеуге мүмкіндік береді.
  • Manual: Қисық графиктегі желдеткіш жылдамдығын басқаруға мүмкіндік береді.
  • Full Speed: Желдеткішке толық жылдамдықпен жұмыс істеуге мүмкіндік береді.
• Fan Control Use Temperature Input
  Желдеткіш жылдамдығын басқару үшін сілтеме температурасын таңдауға мүмкіндік береді.
• Temperature Interval
  Желдеткіш жылдамдығының өзгеруі үшін температура аралығын таңдауға мүмкіндік береді.
• Fan Control mode
  • Auto: BIOS-қа орнатылған желдеткіш түрін автоматты түрде анықтауға және оңтайлы басқару режимін орнатуға мүмкіндік береді. (Әдепкі)
  • Voltage: Кернеу режимі 3 істікшелі желдеткіш үшін ұсынылады.
  • PWM: PWM режимі 4 істікшелі желдеткіш үшін ұсынылады.
• Fan Stop
  Желдеткішті тоқтату функциясын қосады немесе өшіреді. Температура шегін температура қисығын пайдаланып орнатуға болады. Температура шектен төмен болғанда, желдеткіш немесе сорғы жұмысын тоқтатады. (Әдепкі: Өшірулі)
• Temperature
  Таңдалған нысана аймағының ағымдағы температурасын көрсетеді.
• Fan Speed
  Ағымдағы желдеткіш жылдамдығын көрсетеді.
• Temperature Warning Control
  Температура үшін ескерту шегін орнатады. Температура шектен асып кетсе, BIOS ескерту дыбысын шығарады. Опциялар: Disabled (әдепкі), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
• Fan Fail Warning
  Желдеткіш қосылмаған немесе істен шыққан жағдайда жүйеге ескерту дыбысын шығаруға мүмкіндік береді. Бұл орын алғанда, желдеткіш күйін немесе желдеткіш қосылымын тексеріңіз. (Әдепкі: Өшірулі)

Жүйе

Бұл бөлімде аналық плата үлгісі мен BIOS нұсқасы туралы ақпарат берілген. Сондай-ақ, BIOS пайдаланатын әдепкі тілді таңдап, жүйе уақытын қолмен орнатуға болады.

• System Language
  BIOS пайдаланатын әдепкі тілді таңдайды.
• System Date
  Жүйе күнін орнатады. Күні пішімі - апта (тек оқуға арналған), ай, күн және жыл. Ай, Күн және Жыл өрістері арасында ауысу үшін <Enter> пернесін пайдаланыңыз және қажетті мәнді орнату үшін <Page Up> немесе <Page Down> пернесін пайдаланыңыз.
• System Time
  Жүйе уақытын орнатады. Уақыт пішімі - сағат, минут және секунд. Мысалы, күндізгі сағат 1 - 13:00:00. Сағат, Минут және Секунд өрістері арасында ауысу үшін <Enter> пернесін пайдаланыңыз және қажетті мәнді орнату үшін <Page Up> немесе <Page Down> пернесін пайдаланыңыз.
• Access Level
  Пайдаланылатын құпия сөзді қорғау түріне байланысты ағымдағы кіру деңгейін көрсетеді. (Егер құпия сөз орнатылмаса, әдепкі бойынша Administrator ретінде көрсетіледі.) Әкімші деңгейі BIOS параметрлерінің барлығына өзгерістер енгізуге мүмкіндік береді; Пайдаланушы деңгейі тек кейбір BIOS параметрлеріне өзгерістер енгізуге мүмкіндік береді, бірақ барлығына бірдей емес.

BIOS

• Boot Option Priorities
  Қолжетімді құрылғылардан жалпы жүктеу ретін көрсетеді. GPT форматын қолдайтын алынбалы сақтау құрылғылары жүктеу құрылғысының тізімінде "UEFI:" жолымен басталады. GPT бөлінуін қолдайтын операциялық жүйеден жүктеу үшін "UEFI:" жолымен басталған құрылғыны таңдаңыз.
  Немесе Windows 10 64-bit сияқты GPT бөлінуін қолдайтын операциялық жүйені орнатқыңыз келсе, Windows 10 64-bit орнату дискісі бар және "UEFI:" жолымен басталған оптикалық дискіні таңдаңыз.
• Bootup NumLock State
  POST-тан кейін пернетақтаның сандық пернелер тақтасында Numlock мүмкіндігін қосады немесе өшіреді. (Әдепкі: Қосулы)
• Security Option
  Жүйе әр іске қосылған сайын немесе тек BIOS Setup-қа кіргенде пароль қажет пе, соны көрсетеді. Бұл элементті конфигурациялағаннан кейін Administrator Password/User Password элементінің астындағы парольдерді орнатыңыз.
  • Setup: BIOS Setup бағдарламасына кіру үшін ғана құпия сөз қажет.
  • System: Жүйені жүктеу және BIOS Setup бағдарламасына кіру үшін құпия сөз қажет. (Әдепкі)
• Full Screen LOGO Show
  Жүйе іске қосылған кезде GIGABYTE логотипін көрсету керек пе, жоқ па, соны анықтауға мүмкіндік береді. Disabled жүйе іске қосылған кезде GIGABYTE логотипін өткізіп жібереді. (Әдепкі: Қосулы)
• Fast Boot
  ОЖ жүктеу процесін қысқарту үшін Fast Boot-ты қосады немесе өшіреді. Ultra Fast ең жылдам жүктеу жылдамдығын қамтамасыз етеді. (Әдепкі: Өшірулі)
• SATA Support
  • All Sata Devices: Барлық SATA құрылғылары операциялық жүйеде және POST кезінде жұмыс істейді.
  • Last Boot HDD Only: Алдыңғы жүктеу дискісінен басқа, барлық SATA құрылғылары OS жүктеу процесі аяқталғанға дейін өшіріледі. (Әдепкі)
    Бұл элементті тек Fast Boot Enabled немесе Ultra Fast күйіне орнатылған кезде конфигурациялауға болады.
• NVMe Support
  NVMe құрылғы(лар)ын қосуға немесе өшіруге мүмкіндік береді. (Әдепкі: Қосулы)
  Бұл элементті тек Fast Boot Enabled немесе Ultra Fast күйіне орнатылған кезде конфигурациялауға болады.
• VGA Support
  Жүктелетін операциялық жүйенің түрін таңдауға мүмкіндік береді.
  • Auto: Ескі опция ROM-ын ғана іске қосады.
  • EFI Driver: EFI опция ROM-ын іске қосады. (Әдепкі)
    Бұл элементті тек Fast Boot Enabled немесе Ultra Fast күйіне орнатылған кезде конфигурациялауға болады.
• USB Support
  • Disabled: Барлық USB құрылғылары OS жүктеу процесі аяқталғанға дейін өшіріледі.
  • Full Initial: Барлық USB құрылғылары операциялық жүйеде және POST кезінде жұмыс істейді. (Әдепкі)
  • Partial Initial: USB құрылғыларының бір бөлігі OS жүктеу процесі аяқталғанға дейін өшіріледі.
    Бұл элементті тек Fast Boot Enabled күйіне орнатылған кезде конфигурациялауға болады. Бұл функция Fast Boot Ultra Fast күйіне орнатылған кезде өшіріледі.
• PS2 Devices Support
  • Disabled: Барлық PS/2 құрылғылары OS жүктеу процесі аяқталғанға дейін өшіріледі.
  • Enabled: Барлық PS/2 құрылғылары операциялық жүйеде және POST кезінде жұмыс істейді. (Әдепкі)
    Бұл элементті тек Fast Boot Enabled күйіне орнатылған кезде конфигурациялауға болады. Бұл функция Fast Boot Ultra Fast күйіне орнатылған кезде өшіріледі.
• NetWork Stack Driver Support
  • Disabled: Желіден жүктеуді өшіреді. (Әдепкі)
  • Enabled: Желіден жүктеуді қосады.
    Бұл элементті тек Fast Boot Enabled немесе Ultra Fast күйіне орнатылған кезде конфигурациялауға болады.
• CSM Support
  Ескі компьютердің жүктеу процесін қолдау үшін UEFI CSM (Сәйкестікті қолдау модулі) қосады немесе өшіреді.
  • Enabled: UEFI CSM-ді қосады. (Әдепкі)
  • Disabled: UEFI CSM-ді өшіреді және тек UEFI BIOS жүктеу процесін қолдайды.
• LAN PXE Boot Option ROM
  LAN контроллері үшін ескі опция ROM-ын қосу керек пе, жоқ па, соны таңдауға мүмкіндік береді. (Әдепкі: Өшірулі) Бұл элементті тек CSM Support Enabled күйіне орнатылған кезде конфигурациялауға болады.
• Storage Boot Option Control
  Сақтау құрылғысының контроллері үшін UEFI немесе ескі опция ROM-ын қосу керек пе, жоқ па, соны таңдауға мүмкіндік береді.
  • Disabled: Опция ROM-ын өшіреді.
  • UEFI Only: Тек UEFI опция ROM-ын қосады.
  • Legacy Only: Тек ескі опция ROM-ын қосады. (Әдепкі)
    Бұл элементті тек CSM Support Enabled күйіне орнатылған кезде конфигурациялауға болады.
• Other PCI Device ROM Priority
  LAN, сақтау құрылғысы және графика контроллерлерінен басқа PCI құрылғысының контроллері үшін UEFI немесе Legacy опция ROM-ын қосу керек пе, жоқ па, соны таңдауға мүмкіндік береді.
  • Disabled: Опция ROM-ын өшіреді.
  • UEFI Only: Тек UEFI опция ROM-ын қосады. (Әдепкі)
  • Legacy Only: Тек ескі опция ROM-ын қосады.
    Бұл элементті тек CSM Support Enabled күйіне орнатылған кезде конфигурациялауға болады.
• Administrator Password
  Администратор құпия сөзін конфигурациялауға мүмкіндік береді. Бұл элементте <Enter> пернесін басыңыз, құпия сөзді теріңіз, содан кейін <Enter> пернесін басыңыз. Сізден құпия сөзді растау сұралады. Құпия сөзді қайтадан теріп, <Enter> пернесін басыңыз. Жүйе іске қосылған кезде және BIOS Setup-қа кірген кезде администратордың құпия сөзін (немесе пайдаланушы құпия сөзін) енгізуіңіз керек. Пайдаланушы құпия сөзінен өзгеше, администратордың құпия сөзі барлық BIOS параметрлеріне өзгертулер енгізуге мүмкіндік береді.
• User Password
  Пайдаланушы құпия сөзін конфигурациялауға мүмкіндік береді. Бұл элементте <Enter> пернесін басыңыз, құпия сөзді теріңіз, содан кейін <Enter> пернесін басыңыз. Сізден құпия сөзді растау сұралады. Құпия сөзді қайтадан теріп, <Enter> пернесін басыңыз. Жүйе іске қосылған кезде және BIOS Setup-қа кірген кезде администратордың құпия сөзін (немесе пайдаланушы құпия сөзін) енгізуіңіз керек. Дегенмен, пайдаланушының құпия сөзі тек кейбір BIOS параметрлеріне өзгертулер енгізуге мүмкіндік береді, бірақ барлығына емес. Құпия сөзді болдырмау үшін құпия сөз элементінде <Enter> пернесін басыңыз және құпия сөз сұралған кезде алдымен дұрыс құпия сөзді енгізіңіз. Жаңа құпия сөз сұралған кезде құпия сөзді енгізбестен <Enter> пернесін басыңыз. Растау сұралған кезде қайтадан <Enter> пернесін басыңыз.
  ЕСКЕРТПЕ: Пайдаланушы құпия сөзін орнатпастан бұрын, алдымен Администратордың құпия сөзін орнатқаныңызға көз жеткізіңіз.

Secure Boot

Secure Boot-ты қосуға немесе өшіруге және қатысты параметрлерді конфигурациялауға мүмкіндік береді. Бұл элементті тек CSM Support Disabled күйіне орнатылған кезде конфигурациялауға болады.

Перифериялық құрылғылар

• AMD CPU fTPM
  AMD CPU-ге кіріктірілген TPM 2.0 функциясын қосады немесе өшіреді. (Әдепкі: Өшірулі)
• Дисплейдің бастапқы шығысы
  Орнатылған PCI Express графикалық картасынан немесе борттық графикадан монитор дисплейінің бірінші басталуын көрсетеді.
  • IGD Video ^{(Ескертпе)}: борттық графиканы бірінші дисплей ретінде орнатады.
  • PCIe 1 Slot: PCIEX16 ұясындағы графикалық картаны бірінші дисплей ретінде орнатады. (Әдепкі)
  • PCIe 2 Slot: PCIEX4 ұясындағы графикалық картаны бірінші дисплей ретінде орнатады.
  • PCIe 3 Slot: PCIEX1_2 ұясындағы графикалық картаны бірінші дисплей ретінде орнатады.
• RGB Fusion
  Аналық плата үшін жарықдиодты жарықтандыру режимін орнатуға мүмкіндік береді.
  • Off: Бұл функцияны өшіреді.
  • Pulse Mode: Барлық жарықдиодтар бір уақытта күшейіп, сөнеді.
  • Color Cycle: Барлық жарықдиодтар бір уақытта толық түстер спектрі бойынша ауысады.
  • Static Mode: Барлық жарықдиодтар бір түсті шығарады. (Әдепкі)
  • Flash Mode: Барлық жарықдиодтар бір уақытта жыпылықтайды.
  • Double Flash: Барлық жарықдиодтар аралас үлгіде жыпылықтайды.
• Ұйқы, күту және жұмсақ өшіру күйіндегі жарықдиодтар
  Жүйе S3/S4/S5 күйінде болғанда, аналық платаның жарықдиодтарының жарықтандыру режимін орнатуға мүмкіндік береді.
  Бұл мүмкіндік тек 5V мекенжайлы жарықдиодты жолақпен қолдау көрсетіледі.
  • Off: Жүйе S3/S4/S5 күйіне өткенде таңдалған жарықтандыру режимін өшіреді. (Әдепкі)
  • On: Жүйе S3/S4/S5 күйіне өткенде таңдалған жарықтандыру режимін қосады.
• HD Audio контроллері
  Борттық аудио функциясын қосады немесе өшіреді. (Әдепкі: Қосулы)
  Борттық аудионы пайдаланудың орнына үшінші тараптың аудио картасын орнатқыңыз келсе, бұл элементті Disabled күйіне орнатыңыз.
• 4G декодтауынан жоғары
  64-биттік мүмкіндігі бар құрылғыларға 4 ГБ жоғары мекенжай кеңістігінде декодтауға мүмкіндік береді немесе оны өшіреді (егер сіздің жүйеңіз 64-биттік PCI декодтауын қолдаса ғана). Бірнеше жетілдірілген графикалық карта орнатылған болса және олардың драйверлерін операциялық жүйеге кірген кезде іске қосу мүмкін болмаса (4 ГБ жад мекенжайының шектеулі кеңістігіне байланысты) Enabled күйіне орнатыңыз. (Әдепкі: Өшірулі)

(Ескертпе) Бұл элемент сіз осы мүмкіндікті қолдайтын CPU орнатқан кезде ғана болады.

Сенімді есептеу

Trusted Platform Module (TPM) мүмкіндігін қосады немесе өшіреді.

Super IO конфигурациясы

• Serial Port 1
  Борттық тізбекті портты қосады немесе өшіреді. (Әдепкі: Қосулы)

USB конфигурациясы

• Legacy USB Support
  MS-DOS жүйесінде USB пернетақтасын/тышқанын пайдалануға мүмкіндік береді. (Әдепкі: Қосулы)
• XHCI Hand-off
  XHCI Hand-off қолдауынсыз операциялық жүйе үшін XHCI Hand-off мүмкіндігін қосуды анықтайды. (Әдепкі: Қосулы)
• USB Mass Storage Driver Support
  USB жад құрылғыларына қолдауды қосады немесе өшіреді. (Әдепкі: Қосулы)
• Port 60/64 Emulation
  I/O порттарының 64h және 60h эмуляциясын қосады немесе өшіреді. Бұл MS-DOS жүйесінде немесе USB құрылғыларын бастапқыда қолдамайтын операциялық жүйеде USB пернетақталары/тышқандары үшін толық ескі қолдау үшін қосылуы керек. (Әдепкі: Өшірулі)
• Mass Storage Devices
  Қосылған USB жад құрылғыларының тізімін көрсетеді. Бұл элемент USB жад құрылғысы орнатылған кезде ғана пайда болады.

NVMe конфигурациясы

Егер орнатылған болса, M.2 NVME PCIe SSD туралы ақпаратты көрсетеді.

RGB Fusion

• LED Hue
  Аудио жарықдиодтарының түсін өзгертуге мүмкіндік береді.
• RGB Fusion
  Аналық плата үшін жарықдиодты жарықтандыру режимін орнатуға мүмкіндік береді.
  • Off: Бұл функцияны өшіреді.
  • Pulse Mode: Барлық жарықдиодтар бір уақытта күшейіп, сөнеді.
  • Color Cycle: Барлық жарықдиодтар бір уақытта толық түстер спектрі бойынша ауысады.
  • Static Mode: Барлық жарықдиодтар бір түсті шығарады. (Әдепкі)
  • Flash Mode: Барлық жарықдиодтар бір уақытта жыпылықтайды.
  • Double Flash: Барлық жарықдиодтар аралас үлгіде жыпылықтайды.

Желілік стек конфигурациясы

• Network Stack
  Windows Deployment Services серверінен ОЖ орнату сияқты GPT пішімді ОЖ орнату үшін желіден жүктеуді өшіреді немесе қосады. (Әдепкі: Өшірулі)
• Ipv4 PXE Support
  IPv4 PXE қолдауын қосады немесе өшіреді. Бұл элемент тек Network Stack қосылған кезде ғана конфигурацияланады.
• Ipv4 HTTP Support
  IPv4 үшін HTTP жүктеу қолдауын қосады немесе өшіреді. Бұл элемент тек Network Stack қосылған кезде ғана конфигурацияланады.
• Ipv6 PXE Support
  IPv6 PXE қолдауын қосады немесе өшіреді. Бұл элемент тек Network Stack қосылған кезде ғана конфигурацияланады.
• Ipv6 HTTP Support
  IPv6 үшін HTTP жүктеу қолдауын қосады немесе өшіреді. Бұл элемент тек Network Stack қосылған кезде ғана конфигурацияланады.
• IPSEC Certificate
  Internet Protocol Security мүмкіндігін қосады немесе өшіреді. Бұл элемент тек Network Stack қосылған кезде ғана конфигурацияланады.
• PXE boot wait time
  PXE жүктеуін тоқтату үшін <Esc> пернесін баспас бұрын қанша уақыт күту керектігін конфигурациялауға мүмкіндік береді. Бұл элемент тек Network Stack қосылған кезде ғана конфигурацияланады. (Әдепкі: 0)
• Media detect count
  Медианың бар екенін қанша рет тексеру керектігін орнатуға мүмкіндік береді. Бұл элемент тек Network Stack қосылған кезде ғана конфигурацияланады. (Әдепкі: 1)

AMD CBS

Бұл қосалқы мәзір AMD CBS-ке қатысты конфигурация опцияларын ұсынады.

Realtek PCIe GBE Family контроллері

Бұл қосалқы мәзір LAN конфигурациясы және оған қатысты конфигурация опциялары туралы ақпарат береді.

Чипсет

• IOMMU
  AMD IOMMU қолдауын қосады немесе өшіреді. (Әдепкі: Авто)
• Кіріктірілген графика ^{(Ескертпе)}
  Борттық графика функциясын қосады немесе өшіреді.
  • Auto: BIOS графикалық картаның орнатылуына байланысты борттық графиканы автоматты түрде қосады немесе өшіреді. (Әдепкі)
  • Forces: Борттық графиканы қосады.
  • Disabled: Борттық графиканы өшіреді.
• UMA Mode ^{(Ескертпе)}
  UMA режимін көрсетіңіз.
  • Auto: BIOS бұл параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі)
  • UMA Specified: UMA жақтау буферінің өлшемін орнатады.
  • UMA Auto: Дисплей ажыратымдылығын орнатады.
    Бұл элемент тек Integrated Graphics Force күйіне орнатылған кезде ғана конфигурацияланады.
• UMA Frame Buffer Size ^{(Ескертпе)}
  Жақтау буферінің өлшемі — бұл тек борттық графикалық контроллерге бөлінген жүйе жадының жалпы көлемі. Мысалы, MS-DOS дисплей үшін тек осы жадты пайдаланады. Опциялар: Auto (әдепкі), 64M~16G.
  Бұл элемент тек UMA Mode UMA Specified күйіне орнатылған кезде ғана конфигурацияланады.
• Display Resolution ^{(Ескертпе)}
  Дисплей ажыратымдылығын орнатуға мүмкіндік береді. Опциялар: Auto (әдепкі), 1920x1080 және одан төмен, 2560x1600, 3840x2160. Бұл элемент тек UMA Mode UMA Auto күйіне орнатылған кезде ғана конфигурацияланады.
• SATA Mode
  Кіріктірілген SATA контроллерлері үшін RAID-ді қосады немесе өшіреді немесе SATA контроллерлерін AHCI режиміне конфигурациялайды.
  • RAID: SATA контроллері үшін RAID-ді қосады.
  • AHCI: SATA контроллерлерін AHCI режиміне конфигурациялайды. Advanced Host Controller Interface (AHCI) — жад драйверіне Native Command Queuing және ыстық қосылым сияқты жетілдірілген Serial ATA мүмкіндіктерін қосуға мүмкіндік беретін интерфейс спецификациясы. (Әдепкі)
• NVMe RAID mode (M2A_SOCKET and M2B_SOCKET Connectors)
  RAID конфигурациялау үшін M.2 NVMe PCIe SSD пайдалану керектігін анықтауға мүмкіндік береді. (Әдепкі: Өшірулі)
• APU SATA Port Enable (ASATA3 0, 1 Connectors)
  Кіріктірілген SATA контроллерін(лерін) қосады немесе өшіреді. (Әдепкі: Қосулы)
• APU SATA Hot plug
  Әрбір SATA порты үшін ыстық қосылым мүмкіндігін қосады немесе өшіреді. (Әдепкі: Өшірулі)
• Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
  Кіріктірілген SATA контроллерін(лерін) қосады немесе өшіреді. (Әдепкі: Қосулы)
• APU SATA Port 0/1 (ASATA3 0, 1 Connectors)
  Қосылған SATA құрылғысының(ларының) ақпаратын көрсетеді.
• Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
  Қосылған SATA құрылғысының(ларының) ақпаратын көрсетеді.

(Ескертпе) Бұл элемент сіз осы мүмкіндікті қолдайтын CPU орнатқан кезде ғана болады.

Қуат

• AC BACK
  Айнымалы ток кернеуінің жоғалуынан кейін қуаттың қайтарылуынан кейін жүйенің күйін анықтайды.
  • Memory: Айнымалы ток кернеуі қайтарылғаннан кейін жүйе өзінің соңғы белгілі ояу күйіне оралады.
  • Always On: Айнымалы ток кернеуі қайтарылғаннан кейін жүйе қосылады.
  • Always Off: Айнымалы ток кернеуі қайтарылғаннан кейін жүйе өшірулі күйінде қалады. (Әдепкі)
• Power On By Keyboard
  Жүйені PS/2 пернетақтасының ояту оқиғасы арқылы қосуға мүмкіндік береді.
  Ескертпе: Бұл функцияны пайдалану үшін ATX қуат көзі кемінде +5VSB желісінде 1А қамтамасыз етуі керек.
  • Disabled: Бұл функцияны өшіреді. (Әдепкі)
  • Password: Жүйені қосу үшін 1~5 таңбадан тұратын құпия сөзді орнатыңыз.
  • Keyboard 98: Жүйені қосу үшін Windows 98 пернетақтасындағы POWER (ҚУАТ) түймесін басыңыз.
  • Any Key: Жүйені қосу үшін кез келген пернені басыңыз.
• Power On Password
  Power On By Keyboard параметрі Password (Құпия сөз) күйіне орнатылған кезде құпия сөзді орнатыңыз.
  Осы элементте <Enter> пернесін басып, 5 таңбаға дейін құпия сөзді орнатыңыз, содан кейін қабылдау үшін <Enter> пернесін басыңыз.
  Жүйені қосу үшін құпия сөзді енгізіп, <Enter> пернесін басыңыз.
  Ескертпе: Құпия сөзді жою үшін осы элементте <Enter> пернесін басыңыз. Құпия сөз сұралған кезде, құпия сөз параметрлерін тазарту үшін құпия сөзді енгізбестен <Enter> пернесін қайтадан басыңыз.
• Power On By Mouse
  Жүйені PS/2 тышқанының ояту оқиғасы арқылы қосуға мүмкіндік береді.
  Ескертпе: Бұл функцияны пайдалану үшін ATX қуат көзі кемінде +5VSB желісінде 1А қамтамасыз етуі керек.
  • Disabled: Бұл функцияны өшіреді. (Әдепкі)
  • Move: Жүйені қосу үшін тышқанды жылжытыңыз.
  • Double Click: Жүйені қосу үшін тышқанның сол жақ түймесін екі рет басыңыз.
• ErP
  Жүйеге S5 (өшіру) күйінде ең аз қуатты тұтынуға рұқсат ету керек пе, жоқ па, соны анықтайды. Ескертпе: Бұл элемент Enabled (Қосылған) күйіне орнатылған кезде келесі функциялар қолжетімсіз болады: Дабыл арқылы қайта іске қосу, тышқан арқылы қосу және пернетақта арқылы қосу.
• Soft-Off by PWR-BTTN
  Қуат түймесін пайдаланып, MS-DOS режимінде компьютерді өшіру тәсілін конфигурациялайды.
  • Instant-Off: Қуат түймесін басыңыз, содан кейін жүйе бірден өшіріледі. (Әдепкі)
  • Delay 4 Sec.: Жүйені өшіру үшін қуат түймесін 4 секунд басып тұрыңыз. Қуат түймесі 4 секундтан аз уақыт басылса, жүйе күту режиміне өтеді.
• Power Loading
  Жалған жүктемені қосады немесе өшіреді. Қуат көзі төмен жүктемеде болғанда, өздігінен қорғау оны өшіруге немесе істен шығуға әкелетін іске қосылады. Егер бұл орын алса, Enabled (Қосылған) күйіне орнатыңыз. Auto (Авто) BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Auto (Авто))
• Resume by Alarm
  Жүйені қажетті уақытта қосу керек пе, жоқ па, соны анықтайды. (Әдепкі: Disabled (Өшірілген))
  Егер қосылған болса, күнді және уақытты келесідей етіп орнатыңыз:
  • Wake up day: Жүйені әр күн сайын белгілі бір уақытта немесе айдағы белгілі бір күні қосыңыз.
  • Wake up hour/minute/second: Жүйе автоматты түрде қосылатын уақытты орнатыңыз.
    Ескертпе: Бұл функцияны пайдаланған кезде операциялық жүйеден жеткіліксіз өшіруден немесе айнымалы ток кернеуін алып тастаудан аулақ болыңыз, әйтпесе параметрлер тиімді болмауы мүмкін.
• Wake on LAN
  Wake on LAN функциясын қосады немесе өшіреді. (Әдепкі: Enabled (Қосылған))
• High Precision Event Timer
  Операциялық жүйедегі High Precision Event Timer (HPET) таймерін қосады немесе өшіреді. (Әдепкі: Enabled (Қосылған))
• CEC 2019 Ready
  CEC (California Energy Commission) 2019 стандарттарына сәйкес келу үшін жүйеге өшіру, бос тұру немесе күту күйінде болған кезде қуат тұтынуды реттеуге рұқсат ету керек пе, жоқ па, соны таңдауға мүмкіндік береді. (Әдепкі: Disabled (Өшірілген))

Сақтау & Шығу

• Save & Exit Setup
  Осы элементте <Enter> пернесін басып, Yes (Иә) тармағын таңдаңыз. Бұл CMOS-қа өзгерістерді сақтайды және BIOS Setup бағдарламасынан шығады. BIOS Setup негізгі мәзіріне оралу үшін No (Жоқ) тармағын таңдаңыз немесе <Esc> пернесін басыңыз.
• Exit Without Saving
  Осы элементте <Enter> пернесін басып, Yes (Иә) тармағын таңдаңыз. Бұл BIOS Setup бағдарламасында жасалған өзгерістерді CMOS-қа сақтамай BIOS Setup бағдарламасынан шығады. BIOS Setup негізгі мәзіріне оралу үшін No (Жоқ) тармағын таңдаңыз немесе <Esc> пернесін басыңыз.
• Load Optimized Defaults
  Оңтайландырылған BIOS әдепкі параметрлерін жүктеу үшін осы элементте <Enter> пернесін басып, Yes (Иә) тармағын таңдаңыз. BIOS әдепкі параметрлері жүйеге оңтайлы күйде жұмыс істеуге көмектеседі. BIOS-ты жаңартқаннан кейін немесе CMOS мәндерін тазартқаннан кейін әрқашан оңтайландырылған әдепкі параметрлерді жүктеңіз.
• Boot Override
  Жүктеу үшін құрылғыны бірден таңдауға мүмкіндік береді. Таңдаған құрылғыда <Enter> пернесін басып, растау үшін Yes (Иә) тармағын таңдаңыз. Жүйе автоматты түрде қайта іске қосылады және сол құрылғыдан жүктеледі.
• Save Profiles
  Бұл функция ағымдағы BIOS параметрлерін профильге сақтауға мүмкіндік береді. Сіз 8-ге дейін профиль жасай аласыз және Setup Profile 1~ Setup Profile 8 ретінде сақтай аласыз. Аяқтау үшін <Enter> пернесін басыңыз. Немесе профильді сақтау құрылғысына сақтау үшін Select File in HDD/FDD/USB тармағын таңдауға болады.
• Load Profiles
  Егер жүйе тұрақсыз болса және BIOS әдепкі параметрлерін жүктеген болсаңыз, BIOS параметрлерін қайта конфигурациялау әуресінсіз бұрын жасалған профильден BIOS параметрлерін жүктеу үшін осы функцияны пайдалануға болады. Алдымен жүктегіңіз келетін профильді таңдап, аяқтау үшін <Enter> пернесін басыңыз. Бұрын сақтау құрылғысынан жасалған профильді енгізу немесе BIOS параметрлерін дұрыс жұмыс істеген соңғы параметрлерге (соңғы белгілі жақсы жазба) қайтару сияқты BIOS автоматты түрде жасаған профильді жүктеу үшін Select File in HDD/FDD/USB тармағын таңдауға болады.

RAID жинағын конфигурациялау

RAID деңгейлері

Бастамас бұрын, келесі элементтерді дайындаңыз:

• Кемінде екі SATA қатты дискі немесе SSD ^{(1-ескертпе)} (Оңтайлы өнімділікті қамтамасыз ету үшін бірдей үлгі мен сыйымдылықтағы екі қатты дискіні пайдалану ұсынылады). ^{(2-ескертпе)}
• Windows орнату дискі.
• Интернетке қосылған компьютер.
• USB флэш-дискі.

(1-ескертпе) M.2 SATA SSD немесе SATA қатты дискісі бар RAID жинағын орнату үшін M.2 PCIe SSD пайдалануға болмайды.

(2-ескертпе) M.2 және SATA қосқыштарын орнату туралы ескертпелер үшін "Ішкі қосқыштарды" қараңыз.

Борттағы SATA контроллерін конфигурациялау

Компьютеріңізге SATA қатты дискісін (дискілерін) орнату

Қатты дискілерді/SSD-лерді аналық платадағы SATA/M.2 қосқыштарына орнатыңыз. Содан кейін қуат көзінен келетін қуат қосқыштарын қатты дискілерге қосыңыз.

BIOS Setup-та SATA контроллерінің режимін конфигурациялау

Жүйелік BIOS Setup-та SATA контроллерінің режимін дұрыс конфигурациялаңыз.

Қадамдар:

1. Компьютеріңізді қосыңыз және POST (Power-On Self-Test) кезінде BIOS Setup-қа кіру үшін <Delete> пернесін басыңыз. Chipset бөлімінде Chipset SATA Port Enable опциясының қосылғанына көз жеткізіңіз. SATA Mode параметрін RAID күйіне орнатыңыз. Содан кейін параметрлерді сақтап, компьютеріңізді қайта іске қосыңыз. (Егер NVMe PCIe SSD дискілерін RAID конфигурациялау үшін пайдаланғыңыз келсе, NVMe RAID mode параметрін Enabled күйіне орнатуды ұмытпаңыз.)
2. Егер UEFI RAID конфигурациялағыңыз келсе, "UEFI RAID конфигурациясы" бөліміндегі қадамдарды орындаңыз. Ескі RAID ROM-ға кіру үшін параметрлерді сақтап, BIOS Setup-тан шығыңыз. Қосымша ақпарат алу үшін "Ескі RAID ROM-ды конфигурациялау" бөлімін қараңыз.
   Осы бөлімде сипатталған BIOS Setup мәзірлері сіздің аналық платаңыздың нақты параметрлерінен өзгеше болуы мүмкін. Сіз көретін BIOS Setup мәзірінің нақты опциялары сіздің аналық платаңызға және BIOS нұсқасына байланысты болады.

UEFI RAID конфигурациясы

Қадамдар:

1. BIOS Setup ішінде BIOS бөліміне өтіп, CSM Support параметрін Disabled күйіне орнатыңыз. Өзгерістерді сақтап, BIOS Setup-тан шығыңыз.
2. Жүйені қайта жүктегеннен кейін BIOS Setup-қа қайта кіріңіз. Содан кейін Peripherals\RAIDXpert2 Configuration Utility қосалқы мәзіріне кіріңіз.
3. RAIDXpert2 Configuration Utility экранында Array Management параметрінде <Enter> пернесін басып, Create Array экранына кіріңіз. Содан кейін RAID level таңдаңыз. RAID деңгейлеріне RAID 0 (Stripe), RAID 1 (Mirror) және RAID 10 кіреді (қол жетімді таңдаулар орнатылған қатты дискілердің санына байланысты). Содан кейін Select Physical Disks параметрінде <Enter> пернесін басып, Select Physical Disks экранына кіріңіз.
4. Select Physical Disks экранында RAID массивіне қосылатын қатты дискілерді таңдап, оларды Enabled күйіне орнатыңыз.
5. Содан кейін төмен көрсеткі пернесін пайдаланып Apply Changes бөліміне өтіп, <Enter> пернесін басыңыз. Содан кейін алдыңғы экранға оралып, Array Size, Array Size Unit, Read Cache Policy және Write Cache Policy параметрлерін орнатыңыз.
6. Сыйымдылықты орнатқаннан кейін Create Array бөліміне өтіп, бастау үшін <Enter> пернесін басыңыз.
7. Аяқтағаннан кейін сіз Array Management экранына қайта ораласыз. Manage Array Properties бөлімінде жаңа RAID томын және RAID деңгейі, массив атауы, массив сыйымдылығы және т.б. туралы ақпаратты көруге болады.

Ескі RAID ROM-ды конфигурациялау

RAID массивін конфигурациялау үшін ескі RAID BIOS орнату утилитасына кіріңіз. RAID емес конфигурация үшін осы қадамды өткізіп жіберіп, Windows операциялық жүйесін орнатуды жалғастырыңыз.

Қадамдар:

1. BIOS Setup ішінде BIOS бөліміне өтіп, CSM Support параметрін Enabled күйіне орнатыңыз. Өзгерістерді сақтап, BIOS Setup-тан шығыңыз. POST жады тесті басталып, операциялық жүйе жүктелуі басталмай тұрып, "Press <Ctrl-R> to Configure" деген хабарламаны іздеңіз. RAID BIOS орнату утилитасына кіру үшін <Ctrl> + <R> пернелерін басыңыз.
2. Жаңа массив жасау үшін Create Array опциясында <Enter> пернесін басыңыз.
3. Таңдау жолағы экранның оң жағындағы Disks бөліміне жылжиды. RAID массивіне қосылатын қатты дискілерді таңдаңыз. Қатты дискіні таңдау үшін жоғары немесе төмен көрсеткі пернесін пайдаланыңыз және <Insert> пернесін басыңыз. Таңдалған қатты диск жасыл түспен көрсетіледі. Барлық қатты дискілерді пайдалану үшін барлығын таңдау үшін жай ғана <A> пернесін басыңыз. Содан кейін <Enter> пернесін басыңыз, таңдау жолағы экранның сол жақ төменгі жағындағы User Input бөліміне жылжиды.
4. Алдымен RAID режимін таңдап, <Enter> пернесін басыңыз. Қол жетімді таңдаулар орнатылған қатты дискілердің санына байланысты. Содан кейін массив өлшемін көрсету үшін экрандағы нұсқауларды орындаңыз. Рұқсат етілген максималды өлшемді пайдалану үшін All available space таңдай аласыз немесе өлшемді реттеу үшін жоғары немесе төмен көрсеткі пернесін пайдаланып, <Enter> пернесін басыңыз.
5. Кэштеу режимін таңдаңыз. Опцияларға Read/Write, Read Only және None кіреді. Содан кейін жалғастыру үшін <Enter> пернесін басыңыз.
6. Соңында "Confirm Creation of Array" деген хабарлама пайда болады. Растау үшін <C> пернесін немесе алдыңғы экранға оралу үшін <Esc> пернесін басыңыз.
7. Аяқтаған кезде негізгі экранда жаңа массивті көресіз. RAID BIOS утилитасынан шығу үшін <Esc> пернесін басыңыз және растау үшін <C> пернесін басыңыз.

RAID драйверін және операциялық жүйені орнату

Дұрыс BIOS параметрлерімен операциялық жүйені орнатуға дайынсыз.

Операциялық жүйені орнату

Кейбір операциялық жүйелерге RAID драйвері кіретіндіктен, Windows орнату процесінде бөлек RAID драйверін орнатудың қажеті жоқ. Операциялық жүйе орнатылғаннан кейін жүйе өнімділігі мен үйлесімділігін қамтамасыз ету үшін барлық қажетті драйверлерді GIGABYTE Control Center-тен орнатуды ұсынамыз. Егер орнатылатын операциялық жүйе OS орнату процесінде қосымша RAID драйверін қамтамасыз етуді талап етсе, төмендегі қадамдарды қараңыз:

1. GIGABYTE веб-сайтына өтіп, аналық плата үлгісінің веб-парағына өтіп, Support\Download\SATA RAID/AHCI бетіндегі AMD RAID Preinstall Driver файлын жүктеп алыңыз, файлын ашып, файлдарды USB флэш-дискіңізге көшіріңіз.
2. Windows орнату дискісінен жүктеп, стандартты OS орнату қадамдарын орындаңыз. Драйверді жүктеуді сұрайтын экран пайда болғанда Browse таңдаңыз.
3. USB флэш-дискісін салыңыз, содан кейін драйвердің орналасқан жерін шолыңыз. Алдымен AMD-RAID Bottom Device таңдап, драйверді жүктеу үшін Next түймесін басыңыз. Содан кейін AMD-RAID Controller таңдап, драйверді жүктеу үшін Next түймесін басыңыз. Соңында OS орнатуды жалғастырыңыз.

RAID массивін конфигурациялау туралы толығырақ ақпаратты GIGABYTE веб-сайтынан қараңыз.

Драйверлерді орнату

Операциялық жүйені орнатқаннан кейін жұмыс үстелінің төменгі оң жақ бұрышында APP Center арқылы драйверлер мен GIGABYTE қолданбаларын жүктеп орнатқыңыз келетінін сұрайтын диалогтық терезе пайда болады. Орнатуды жалғастыру үшін Install түймесін басыңыз. (BIOS Setup ішінде Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install параметрінің Enabled күйіне орнатылғанына көз жеткізіңіз.)

Пайдаланушының соңғы лицензиялық келісімі диалогтық терезесі пайда болғанда APP Center орнату үшін <Accept> пернесін басыңыз. APP Center экранында орнатқыңыз келетін драйверлер мен қолданбаларды таңдап, Install түймесін басыңыз.

Орнату алдында жүйенің Интернетке қосылғанына көз жеткізіңіз.

Қосымша бағдарламалық құрал туралы ақпаратты GIGABYTE веб-сайтынан қараңыз.

Ақаулықтарды жою туралы қосымша ақпаратты GIGABYTE веб-сайтынан қараңыз.

Бізбен хабарласыңыз

GIGA-BYTE TECHNOLOGY CO., LTD.
Мекенжайы: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
ТЕЛ: +886-2-8912-4000, ФАКС: +886-2-8912-4005
Тех. және тех. емес қолдау (Сату/Маркетинг): https://esupport.gigabyte.com
WEB мекенжайы (ағылшын тілінде): https://www.gigabyte.com
WEB мекенжайы (қытай тілінде): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Техникалық немесе техникалық емес (Сату/Маркетинг) сұрақты жіберу үшін келесіге сілтеме жасаңыз:
  https://esupport.gigabyte.com


Сілтемелер

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

GIGABYTE B450 AORUS ELITE V2 - Аналық плата нұсқаулығы жүктеп алу

Қолжетімді тілдер
