Gigabyte Z790 AORUS ELITE AX - LGA1700 ATX аналық платаларының нұсқаулығы Rev. 1001

Бұл нұсқаулық аналық плата үлгілеріне арналған:

• Z790 AORUS ELITE AX
• Z790 AORUS ELITE
• Z790 A ELITE AX DDR4 (Z790 AORUS ELITE AX DDR4)
• Z790 A ELITE DDR4 (Z790 AORUS ELITE DDR4)

Аналық платаңыздың ревизиясын анықтау

Аналық платадағы қайта қарау нөмірі келесідей көрінеді: "REV: X.X." Мысалы, "REV: 1.0" аналық платаның қайта қаралуы 1.0 дегенді білдіреді. Аналық платаның BIOS, драйверлерін жаңартудан бұрын немесе техникалық ақпарат іздегенде, аналық платаңыздың қайта қаралуын тексеріңіз.

Мысал:

Өніммен таныстыру

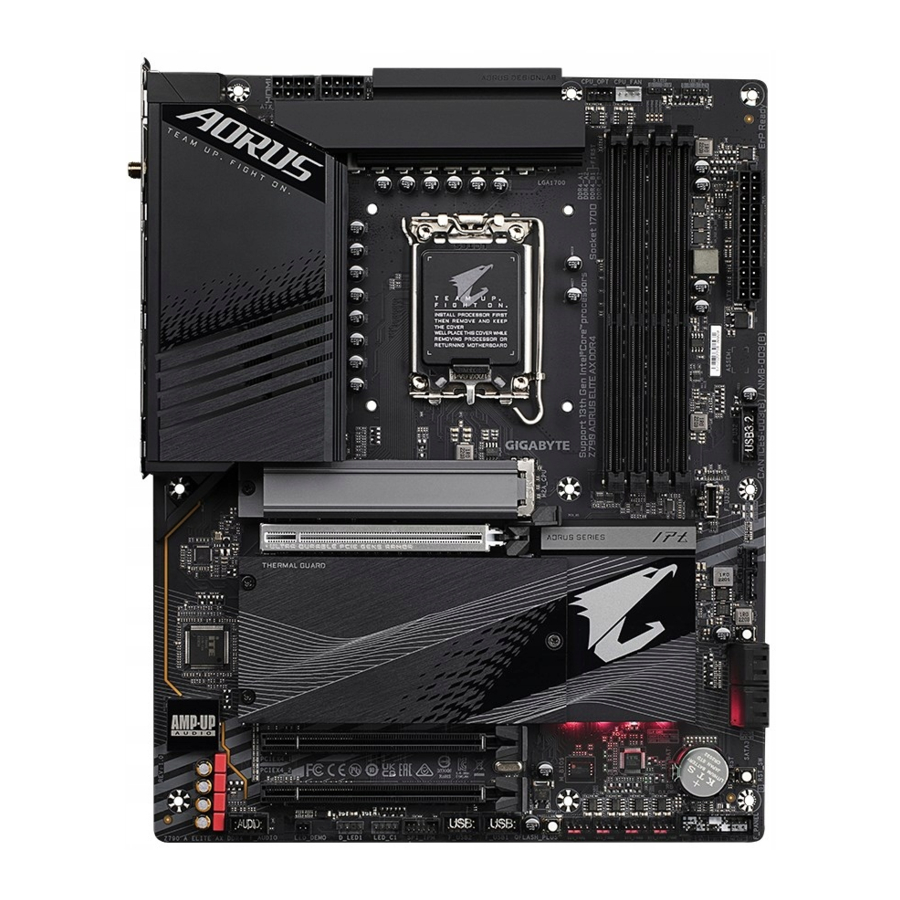

Аналық платаның орналасуы

1. Тек Z790 AORUS ELITE AX үшін.

3. Тек Z790 AORUS ELITE AX DDR4 үшін.

Аналық платаның блок-схемасы

(Ескертпе) Нақты қолдау CPU-ға байланысты өзгеруі мүмкін.

1. Тек Z790 AORUS ELITE AX үшін.
2. Тек Z790 AORUS ELITE үшін.
3. Тек Z790 AORUS ELITE AX DDR4 үшін.
4. Тек Z790 AORUS ELITE DDR4 үшін.

Аппараттық құралды орнату

Орнату кезіндегі сақтық шаралары

Ауа райы тақтасында электростатикалық разрядтың (ESD) нәтижесінде зақымдалуы мүмкін көптеген нәзік электрондық схемалар мен компоненттер бар. Орнату алдында пайдаланушы нұсқаулығын мұқият оқып шығыңыз және келесі қадамдарды орындаңыз:

• Орнату алдында шассидің аналық платаға сәйкес келетініне көз жеткізіңіз.
• Орнату алдында дилер берген аналық платаның S/N (сериялық нөмір) жапсырмасын немесе кепілдік жапсырмасын алып тастамаңыз немесе бұзбаңыз. Бұл жапсырмалар кепілдікті растау үшін қажет.
• Аналық платаны немесе басқа аппараттық құрамдастарды орнатпас бұрын немесе алып тастамас бұрын, әрқашан қуат сымын розеткадан ажырату арқылы айнымалы токты өшіріңіз.
• Аппараттық құрамдастарды аналық платадағы ішкі қосқыштарға қосқан кезде олардың мықтап және қауіпсіз қосылғанына көз жеткізіңіз.
• Аналық платаны ұстаған кезде кез келген металл сымдарға немесе қосқыштарға тигізбеңіз.
• Аналық плата, CPU немесе жад сияқты электрондық құрамдастармен жұмыс істегенде, электростатикалық разрядқа (ESD) қарсы білезік тағу ұсынылады. Егер сізде ESD білезігі болмаса, қолыңызды құрғақ ұстаңыз және статикалық электрді кетіру үшін алдымен металл затқа тиіңіз.
• Аналық платаны орнатпас бұрын, оны статикалық төсеніштің үстіне немесе электростатикалық қорғайтын контейнердің ішіне қойыңыз.
• Қуат көзінің кабелін аналық платаға қосу немесе ажырату алдында қуат көзінің өшірілгеніне көз жеткізіңіз.
• Қуатты қосар алдында қуат көзінің кернеуі жергілікті кернеу стандартына сәйкес орнатылғанына көз жеткізіңіз.
• Өнімді пайдаланбас бұрын, аппараттық құрамдастардың барлық кабельдері мен қуат қосқыштарының қосылғанын тексеріңіз.
• Аналық платаның зақымдалуын болдырмау үшін бұрандалардың аналық платаның тізбегіне немесе оның құрамдастарына тиюіне жол бермеңіз.
• Аналық платада немесе компьютер корпусының ішінде қалған бұрандалар немесе металл құрамдастар жоқ екеніне көз жеткізіңіз.
• Компьютер жүйесін тегіс емес жерге қоймаңыз.
• Компьютер жүйесін жоғары температуралы немесе ылғалды ортаға қоймаңыз.
• Орнату процесі кезінде компьютердің қуатын қосу жүйе құрамдастарының зақымдалуына, сондай-ақ пайдаланушының физикалық зақымдалуына әкелуі мүмкін.
• Егер сіз орнату қадамдарына сенімді болмасаңыз немесе өнімді пайдалануға қатысты мәселеңіз болса, сертификатталған компьютер технигімен кеңесіңіз.
• Егер сіз адаптерді, ұзартқыш қуат кабелін немесе қуат тартпасын пайдалансаңыз, оның орнату және/немесе жерге қосу нұсқауларымен кеңесуді ұмытпаңыз.

Өнім сипаттамалары

1. Тек Z790 AORUS ELITE AX үшін.
2. Тек Z790 AORUS ELITE үшін.
3. Тек Z790 AORUS ELITE AX DDR4 үшін.
4. Тек Z790 AORUS ELITE DDR4 үшін.

* GIGABYTE өнім сипаттамаларына және өнімге қатысты ақпаратқа алдын ала ескертусіз кез келген өзгерістер енгізу құқығын өзінде қалдырады.

👉 CPU, жад модульдері, SSD және M.2 құрылғыларының қолдау көрсету тізімдері үшін GIGABYTE веб-сайтына кіріңіз.
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-rev-10?m=dl#support-dlvv
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-rev-10?m=dl#support-dl
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-DDR4-rev-10?m=dl#support-dl
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-DDR4-rev-10?m=dl#support-dl

👉 Қолданбалардың соңғы нұсқасын жүктеп алу үшін GIGABYTE веб-сайтындағы SERVICE/SUPPORT\Utility бетіне кіріңіз.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU және CPU салқындатқышын орнату

CPU орната бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның CPU қолдайтынына көз жеткізіңіз.
  (CPU қолдау көрсетуінің соңғы тізімі үшін GIGABYTE веб-сайтына өтіңіз.)
• Аппараттық құралдың зақымдалуын болдырмау үшін CPU орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• CPU бірінші түйреуішін табыңыз. Егер CPU дұрыс бағытталмаса, оны салу мүмкін емес. (Немесе CPU екі жағындағы ойықтарды және CPU ұясындағы туралау кілттерін таба аласыз.)
• CPU бетіне жылу өткізгіш майдың біркелкі және жұқа қабатын жағыңыз.
• CPU салқындатқышы орнатылмаса, компьютерді қоспаңыз, әйтпесе CPU қызып кетуі және зақымдануы мүмкін.
• CPU хост жиілігін CPU сипаттамаларына сәйкес орнатыңыз. Жүйелік шина жиілігін аппараттық құрал сипаттамаларынан асыра орнату ұсынылмайды, себебі ол перифериялық құрылғыларға қойылатын стандартты талаптарға сәйкес келмейді. Егер сіз жиілікті стандартты сипаттамалардан асыра орнатқыңыз келсе, оны CPU, графикалық карта, жад, қатты диск және т.б. қоса алғанда, аппараттық құрал сипаттамаларына сәйкес орындаңыз.

CPU бағдарын ескеріңіз

Аналық платаның CPU ұясындағы туралау кілттерін және CPU ойықтарын ескеріңіз.

CPU ұясына CPU салмастан бұрын қақпағын шешпеңіз. CPU салып, жүктеме тақтасын жапқаннан кейін ол жүктеме тақтасынан автоматты түрде шығып кетуі мүмкін.

👉 Аппараттық құралды орнату туралы қосымша мәліметтерді GIGABYTE веб-сайтынан қараңыз.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU орнату

CPU аналық платаның CPU ұясына дұрыс орнату үшін төмендегі қадамдарды орындаңыз.

1.

   1. CPU ұясының иінтірегін төмен қарай және ұядан алысқа қарай ақырын басыңыз.
   2. CPU ұясының құлыптау иінтірегін толығымен көтеріңіз.
   3. Металл жүктеме тақтасының бүйіріндегі саусақ қойындысын пайдаланып, пластикалық қорғаныш қақпағы бекітілген металл жүктеме тақтасын ашыңыз.
2. CPU саусақтарыңызбен қырынан ұстаңыз. CPU түйреуішінің бірінші белгісін (үшбұрыш) CPU ұясының түйреуішінің бірінші бұрышымен туралаңыз (немесе CPU ойықтарын ұяның туралау кілттерімен туралаңыз) және CPU ақырын орнына салыңыз.

3. CPU дұрыс орнатылғанына көз жеткізіп, жүктеме тақтасын жабыңыз. Пластикалық қорғаныш қақпағы шығып кетеді, оны жай ғана алып тастаңыз. CPU орнатуды аяқтау үшін иінтіректі бекіту қойындысының астына бекітіңіз.

   * CPU ұясын қорғау үшін CPU орнатылмаған кезде әрқашан пластикалық қорғаныш қақпағын ауыстырыңыз.

CPU дұрыс орнатылмаған кезде CPU ұясының құлыптау иінтірегін күштеп қосу CPU және CPU ұясын зақымдайды.

CPU салқындатқышын орнату

CPU орнатқаннан кейін CPU салқындатқышын орнатуды ұмытпаңыз. (Нақты орнату процесі пайдаланылатын CPU салқындатқышына байланысты өзгеруі мүмкін. CPU салқындатқышының пайдаланушы нұсқаулығын қараңыз.)

1. Орнатылған CPU бетіне жылу өткізгіш майдың біркелкі және жұқа қабатын жағыңыз.

2. Төрт итеру түйреуішін аналық платадағы түйреуіш тесіктері арқылы туралап, салқындатқышты CPU үстіне қойыңыз. Итеру түйреуіштерін қиғаш бағытта төмен қарай итеріңіз.

3. Соңында CPU салқындатқышының қуат қосқышын аналық платадағы CPU желдеткішінің тақырыбына (CPU_FAN) жалғаңыз.


Жадты орнату

Жадты орната бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның жадты қолдайтынына көз жеткізіңіз. Бірдей сыйымдылықтағы, брендтегі, жылдамдықтағы және чиптегі жадты пайдалану ұсынылады. (Қолдау көрсетілетін жад жылдамдықтары мен жад модульдерінің соңғы нұсқасы үшін GIGABYTE веб-сайтына өтіңіз.)
• Аппараттық құралдың зақымдалуын болдырмау үшін жадты орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жад модульдерінде қателік жібермейтін конструкция бар. Жад модулін тек бір бағытта орнатуға болады. Егер жадты сала алмасаңыз, бағытын өзгертіңіз.

Қос арналы жад конфигурациясы

Бұл аналық плата төрт жад ұясын қамтамасыз етеді және қос арналы технологияны қолдайды. Жад орнатылғаннан кейін BIOS автоматты түрде жадтың сипаттамалары мен сыйымдылығын анықтайды. Қос арналы жад режимін қосу бастапқы жад өткізу қабілетін екі есе арттырады.
Төрт жад ұясы екі арнаға бөлінген және әрбір арнада келесідей екі жад ұясы бар:

• A арнасы: DDR5_A1 /DDR4_A1 , DDR5_A2 /DDR4_A2
• B арнасы: DDR5_B1 /DDR4_B1 , DDR5_B2 /DDR4_B2

* Ұсынылатын қос арналы жад конфигурациясы:

	DDR5_A1 DDR4_A1	DDR5_A2 DDR4_A2	DDR5_B1 DDR4_B1	DDR5_B2 DDR4_B2
2 модуль	- -	DS/SS	- -	DS/SS
4 модуль	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Бір жақты, DS=Екі жақты, "- -"=Жад жоқ)

CPU шектеулеріне байланысты қос арналы режимде жадты орнатпас бұрын келесі нұсқауларды оқыңыз.

1. Егер тек бір жад модулі орнатылса, қос арналы режимді қосу мүмкін емес.
2. Қос арналы режимді екі немесе төрт жад модулімен қосқан кезде бірдей сыйымдылықтағы, брендтегі, жылдамдықтағы және чиптегі жадты пайдалану ұсынылады.


Бір жад модулін орнатқан кезде оны DDR5_A2 / DDR4_A2 ұясына орнатуды ұсынамыз.

1. Тек Z790 AORUS ELITE AX үшін.
2. Тек Z790 AORUS ELITE үшін.
3. Тек Z790 AORUS ELITE AX DDR4 үшін.
4. Тек Z790 AORUS ELITE DDR4 үшін.

Кеңейту картасын орнату

Кеңейту картасын орнатуды бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның кеңейту картасын қолдайтынына көз жеткізіңіз. Кеңейту картасымен бірге келген нұсқаулықты мұқият оқып шығыңыз.
• Аппараттық құралдың зақымдалуын болдырмау үшін кеңейту картасын орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.

Кеңейту картасын кеңейту ұясына дұрыс орнату үшін төмендегі қадамдарды орындаңыз.

1. Картаңызды қолдайтын кеңейту ұясын табыңыз. Металл ұясының қақпағын шассидің артқы панелінен алыңыз.
2. Картаны ұямен туралаңыз және карта ұяға толық орныққанша басыңыз.

3. Кеңейту картасының ұясына толық орныққанына көз жеткізіңіз.
4. Картаның металл кронштейнін бұрандамен шассидің артқы панеліне бекітіңіз.
5. Барлық кеңейту карталарын орнатқаннан кейін шассидің қақпағын (қақпақтарын) ауыстырыңыз.
6. Компьютеріңізді қосыңыз. Қажет болса, кеңейту карталарыңыз үшін қажетті BIOS өзгерістерін енгізу үшін BIOS Setup-қа өтіңіз.
7. Операциялық жүйеңізде кеңейту картасымен бірге берілген драйверді орнатыңыз.

Артқы панель қосқыштары

1. USB 2.0/1.1 порты
   USB порты USB 2.0/1.1 спецификациясын қолдайды. Бұл портты USB құрылғыларына пайдаланыңыз.
2. SMA антенналық қосқыштары (2T2R)
   Антеннаны қосу үшін осы қосқышты пайдаланыңыз.
   Сигналды жақсырақ қабылдау үшін антенналарды антенналық қосқыштарға қатайтыңыз, содан кейін антенналарды дұрыс бағыттаңыз.
3. USB 3.2 Gen 2 Type-A порты (Қызыл)
   USB 3.2 Gen 2 порты USB 3.2 Gen 2 спецификациясын қолдайды және USB 3.2 Gen 1 және USB 2.0 спецификацияларымен үйлесімді. Бұл портты USB құрылғыларына пайдаланыңыз.
4. USB 3.2 Gen 2 Type-A порты (Қызыл) (Q-Flash Plus порты)
   USB 3.2 Gen 2 порты USB 3.2 Gen 2 спецификациясын қолдайды және USB 3.2 Gen 1 және USB 2.0 спецификацияларымен үйлесімді. Бұл портты USB құрылғыларына пайдаланыңыз. Q-Flash Plus (Ескертпе) функциясын пайдаланбас бұрын, USB флэш-дискісін алдымен осы портқа салыңыз.
5. DisplayPort
   DisplayPort жоғары сапалы сандық кескіндер мен дыбысты қамтамасыз етеді, екі бағытты дыбыс беруді қолдайды. DisplayPort HDCP 2.3 контентін қорғау механизмдерін қолдай алады. Бұл портты DisplayPort қолдайтын мониторды қосу үшін пайдалануға болады. Ескертпе: DisplayPort технологиясы ең жоғары 4096x2304@60 Hz ажыратымдылығын қолдай алады, бірақ қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты.
6. HDMI порты

   HDMI порты HDCP 2.3 стандартына сәйкес келеді және Dolby TrueHD және DTS HD Master Audio форматтарын қолдайды. Ол сондай-ақ 192KHz/24bit 7.1-арналы LPCM аудио шығысын қолдайды. Бұл портты HDMI қолдайтын мониторды қосу үшін пайдалануға болады. Максималды қолдау көрсетілетін ажыратымдылық 4096x2160@60 Hz, бірақ қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты.
   DisplayPort/HDMI құрылғысын орнатқаннан кейін әдепкі дыбыс шығару құрылғысын DisplayPort/HDMI етіп орнатқаныңызға көз жеткізіңіз. (Элемент атауы операциялық жүйеңізге байланысты өзгеруі мүмкін.)
7. USB 3.2 Gen 1 порты
   USB 3.2 Gen 1 порты USB 3.2 Gen 1 спецификациясын қолдайды және USB 2.0 спецификациясымен үйлесімді. Бұл портты USB құрылғыларына пайдаланыңыз.
8. USB Type-C^® порты
   Айналмалы USB порты USB 3.2 Gen 2x2 спецификациясын қолдайды және USB 3.2 Gen 2, USB 3.2 Gen 1 және USB 2.0 спецификацияларымен үйлесімді. Бұл портты USB құрылғыларына пайдаланыңыз.
9. RJ-45 LAN порты
   Gigabit Ethernet LAN порты Интернетке қосылуды 2,5 Гбит/с дейінгі деректер жылдамдығымен қамтамасыз етеді. Төменде LAN портының жарықдиодты шамдарының күйлері сипатталған.

10. Line Out/Алдыңғы динамиктің шығысы
    Сызықтық шығыс ұясы.
11. Mic In/Артқы динамиктің шығысы
    Микрофон кіріс ұясы.
12. Оптикалық S/PDIF шығыс қосқышы
    Бұл қосқыш сандық оптикалық дыбысты қолдайтын сыртқы дыбыс жүйесіне сандық дыбысты шығаруды қамтамасыз етеді. Бұл мүмкіндікті пайдаланбас бұрын дыбыс жүйеңізде оптикалық сандық дыбыс кіріс қосқышының бар екеніне көз жеткізіңіз.

1. Тек Z790 AORUS ELITE AX үшін.
2. Тек Z790 AORUS ELITE үшін.
3. Тек Z790 AORUS ELITE AX DDR4 үшін.

(Ескертпе) Q-Flash Plus функциясын қосу үшін GIGABYTE веб-сайтының "Unique Features" (Бірегей мүмкіндіктер) бетіне өтіп, қосымша ақпаратты қараңыз.

Дыбыс ұясының конфигурациялары:

Ұя	Құлаққап/ 2-арна	4-арна	5.1-арна	7.1-арна
Line Out/Алдыңғы динамиктің шығысы	✓	✓	✓	✓
Mic In/Артқы динамиктің шығысы		✓	✓	✓
Алдыңғы панельдің Line Out/Бүйір динамиктің шығысы				✓
Алдыңғы панельдің Mic In/Орталық/Сабвуфер динамиктің шығысы			✓	✓

Дыбыс бағдарламалық құралын пайдаланып дыбыс ұясының функционалдығын өзгертуге болады. 7.1 арналы дыбысты конфигурациялау үшін дыбыс параметрлеріне арналған дыбыс бағдарламалық құралына кіріңіз.

👉 Дыбыс бағдарламалық құралын конфигурациялау туралы мәліметтер алу үшін GIGABYTE веб-сайтына кіріңіз.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Артқы панель қосқышына қосылған кабельді алып тастағанда, алдымен кабельді құрылғыдан, содан кейін аналық платадан алып тастаңыз.
• Кабельді алып тастағанда, оны қосқыштан тікелей тартыңыз. Кабель қосқышының ішінде электрлік тұйықталуды болдырмау үшін оны жақтан-жаққа шайқамаңыз.

Борттағы түймелер, кернеуді өлшеу нүктелері және жарықдиодтар

RST_SW (Қайта жүктеу түймесі)

Қайта жүктеу түймесі (RST_SW) пайдаланушыларға аппараттық құрал компоненттерін өзгерткісі немесе аппараттық құралды тексеруді жүргізгісі келгенде, ашық корпустағы ортада компьютерді жылдам қосуға/өшіруге мүмкіндік береді.

Қайта жүктеу түймесі сізге пайдалануға арналған бірнеше функцияны ұсынады. Түймені әртүрлі тапсырмаларды орындау үшін қайта тағайындау үшін GIGABYTE веб-сайтының "BIOS Setup" (BIOS орнату) бетіне өтіп, қосымша ақпарат алу үшін "RST_SW (MULTIKEY)" іздеңіз.

CLR_SW (CMOS түймесін тазалау)

Қажет болған жағдайда BIOS конфигурациясын тазарту және CMOS мәндерін зауыттық әдепкі мәндерге қайтару үшін осы түймені пайдаланыңыз.

• CMOS түймесін тазалауды пайдаланбас бұрын әрқашан компьютеріңізді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жүйе қосулы болғанда CMOS түймесін тазалауды пайдаланбаңыз, әйтпесе жүйе өшіп, деректер жоғалуы немесе зақымдалуы мүмкін.
• Жүйені қайта іске қосқаннан кейін зауыттық әдепкі мәндерді жүктеу үшін BIOS Setup-қа өтіңіз ("Load Optimized Defaults" (Оңтайландырылған әдепкілерді жүктеу) тармағын таңдаңыз) немесе BIOS параметрлерін қолмен конфигурациялаңыз (қосымша ақпарат алу үшін GIGABYTE веб-сайтының "BIOS Setup" (BIOS орнату) бетіне өтіңіз).

QFLASH_PLUS (Q-Flash Plus түймесі)

Q-Flash Plus жүйе өшірулі болғанда (S5 өшіру күйі) BIOS-ты жаңартуға мүмкіндік береді. Соңғы BIOS-ты USB саусақ дискісіне сақтап, оны арнайы портқа қосыңыз, содан кейін Q-Flash Plus түймесін жай ғана басу арқылы BIOS-ты автоматты түрде жарқылдата аласыз. BIOS сәйкестендіру және жарқылдату әрекеттері басталғанда, QFLED жыпылықтайды және негізгі BIOS жарқылдату аяқталғанда жыпылықтауды тоқтатады.

Q-Flash Plus функциясын қосу үшін GIGABYTE веб-сайтының "Unique Features" (Бірегей мүмкіндіктер) бетіне өтіп, қосымша ақпаратты қараңыз.

Күй жарықдиодтары

Күй жарықдиодтары жүйе қосылғаннан кейін CPU, жады, графикалық карта және операциялық жүйенің дұрыс жұмыс істейтінін көрсетеді. Егер CPU/DRAM/VGA жарықдиоды жанса, бұл сәйкес құрылғының қалыпты жұмыс істемейтінін білдіреді; егер BOOT жарықдиоды жанса, бұл операциялық жүйеге әлі кірмегеніңізді білдіреді.

CPU: CPU күйінің жарықдиоды
DRAM: Жады күйінің жарықдиоды
VGA: Графикалық карта күйінің жарықдиоды
BOOT: Операциялық жүйе күйінің жарықдиоды

Ішкі қосқыштар

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2 /3 /4/5/6/7
10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Сыртқы құрылғыларды қоспас бұрын келесі нұсқауларды оқып шығыңыз:

• Алдымен құрылғыларыңыздың қосылғыңыз келетін қосқыштарға сәйкес келетініне көз жеткізіңіз.
• Құрылғыларды орнатпас бұрын құрылғыларды және компьютеріңізді өшіріңіз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан ажыратыңыз.
• Құрылғыны орнатқаннан кейін және компьютерді қосудан бұрын құрылғы кабелінің аналық платадағы қосқышқа мықтап бекітілгеніне көз жеткізіңіз.

1. Тек Z790 AORUS ELITE AX үшін.
2. Тек Z790 AORUS ELITE үшін.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V қуат қосқыштары және 2x12 негізгі қуат қосқышы)

Қуат қосқышын пайдалану арқылы қуат көзі аналық платадағы барлық компоненттерге жеткілікті тұрақты қуат бере алады. Қуат қосқышын қосудан бұрын алдымен қуат көзінің өшірілгеніне және барлық құрылғылардың дұрыс орнатылғанына көз жеткізіңіз. Қуат қосқышы ақымаққа төзімді дизайнға ие. Қуат көзі кабелін қуат қосқышына дұрыс бағытта қосыңыз.
12V қуат қосқышы негізінен процессорды қуатпен қамтамасыз етеді. Егер 12V қуат қосқышы қосылмаса, компьютер іске қосылмайды.

Кеңейту талаптарын қанағаттандыру үшін жоғары қуат тұтынуға төтеп бере алатын қуат көзін (500 Вт немесе одан жоғары) пайдалану ұсынылады. Егер қажетті қуатты қамтамасыз етпейтін қуат көзі пайдаланылса, нәтиже тұрақсыз немесе жүктелмейтін жүйеге әкелуі мүмкін.

CPU_FAN/SYS_FAN1/2/3 (Желдеткіш айдарлары)

Бұл аналық платадағы барлық желдеткіш айдарлары 4 істікшелі. Көптеген желдеткіш айдарлары ақымаққа қарсы енгізу дизайнына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы жерге қосылу сымы болып табылады). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару дизайны бар желдеткішті пайдалануды қажет етеді. Оңтайлы жылуды тарату үшін шассидің ішіне жүйелік желдеткішті орнату ұсынылады.

SYS_FAN4_PUMP (Жүйелік желдеткіш/суды салқындату сорғысының айдары)

Желдеткіш/сорғы айдары 4 істікшелі және ақымаққа төзімді енгізу дизайнына ие. Көптеген желдеткіш айдарлары ақымаққа қарсы енгізу дизайнына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы жерге қосылу сымы болып табылады). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару дизайны бар желдеткішті пайдалануды қажет етеді. Оңтайлы жылуды тарату үшін шассидің ішіне жүйелік желдеткішті орнату ұсынылады. Айдар сонымен қатар суды салқындату сорғысына жылдамдықты басқаруды қамтамасыз етеді. Қосымша ақпарат алу үшін GIGABYTE веб-сайтының "BIOS Setup" (BIOS орнату) бетіне өтіп, "Smart Fan 6" (Smart Fan 6) бөлімін іздеңіз.

• Процессорыңыз бен жүйеңіздің қызып кетуін болдырмау үшін желдеткіш кабельдерін желдеткіш айдарларына қосқаныңызға көз жеткізіңіз. Қызып кету процессордың зақымдалуына әкелуі мүмкін немесе жүйе ілініп қалуы мүмкін.
• Бұл желдеткіш айдарлары конфигурациялау секіргіш блоктары емес. Айдарларға секіргіш қалпақшаны қоймаңыз.

CPU_OPT (Суды салқындататын процессор желдеткішінің айдары)

Желдеткіш айдары 4 істікшелі және ақымаққа төзімді енгізу дизайнына ие. Көптеген желдеткіш айдарлары ақымаққа қарсы енгізу дизайнына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы жерге қосылу сымы болып табылады). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару дизайны бар желдеткішті пайдалануды қажет етеді.

LED_C1/LED_C2 (RGB LED жолағының айдарлары)

Айдарларды стандартты 5050 RGB LED жолағын (12V/G/R/B) қосу үшін пайдалануға болады, максималды қуат көрсеткіші 2A (12V) және максималды ұзындығы 2 м.

RGB LED жолағын айдарға қосыңыз. LED жолағының қуат түйреуіші (штепсельде үшбұрышпен белгіленген) осы айдардың 1-ші түйреуішіне (12V) қосылуы керек. Дұрыс емес қосылым LED жолағының зақымдалуына әкелуі мүмкін.

LED жолағының шамдарын қалай қосу/өшіру керектігі туралы ақпарат алу үшін GIGABYTE веб-сайтының "Unique Features" (Бірегей мүмкіндіктер) бетіне өтіңіз.

Құрылғыларды орнатпас бұрын құрылғыларды және компьютеріңізді өшіруді ұмытпаңыз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан ажыратыңыз.

D_LED1/D_LED2 (Мекенжайлы LED жолағының айдарлары)

Айдарларды стандартты 5050 мекенжайлы LED жолағын қосу үшін пайдалануға болады, максималды қуат көрсеткіші 5A (5V) және LED санының максималды саны 1000.

Мекенжайлы LED жолағын айдарға қосыңыз. LED жолағының қуат түйреуіші (штепсельде үшбұрышпен белгіленген) мекенжайлы LED жолағы айдарының 1-ші түйреуішіне қосылуы керек. Дұрыс емес қосылым LED жолағының зақымдалуына әкелуі мүмкін.

LED жолағының шамдарын қалай қосу/өшіру керектігі туралы ақпарат алу үшін GIGABYTE веб-сайтының "Unique Features" (Бірегей мүмкіндіктер) бетіне өтіңіз.

Құрылғыларды орнатпас бұрын құрылғыларды және компьютеріңізді өшіруді ұмытпаңыз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан ажыратыңыз.

SATA3 2 ①②/3 ①②/4/5/6/7 (SATA 6Gb/s қосқыштары)

SATA қосқыштары SATA 6Gb/s стандартына сәйкес келеді және SATA 3Gb/s және SATA 1.5Gb/s стандартымен үйлесімді. Әрбір SATA қосқышы бір SATA құрылғысын қолдайды. Intel® Чипсеті RAID 0, RAID 1, RAID 5 және RAID 10 қолдайды. RAID массивін конфигурациялау бойынша нұсқаулар алу үшін GIGABYTE веб-сайтының "Configuring a RAID Set" (RAID жинағын конфигурациялау) бетіне өтіңіз.

SATA порттары үшін ыстық қосылымды қосу үшін GIGABYTE веб-сайтының "BIOS Setup" (BIOS орнату) бетіне өтіп, қосымша ақпарат алу үшін "SATA Configuration" (SATA конфигурациясы) бөлімін іздеңіз.

1. Тек Z790 AORUS ELITE AX үшін.
2. Тек Z790 AORUS ELITE үшін.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 Socket 3 коннекторлері)

M.2 SSD дискілерінің екі түрі бар: M.2 SATA SSD және M.2 PCIe SSD. Қай M.2 ұясының қандай M.2 SSD түрін қолдайтынын тексеріңіз. M.2 PCIe SSD дискісін M.2 SATA SSD дискісімен немесе SATA қатты дискісімен RAID жинағын жасау үшін пайдалануға болмайтынын ескеріңіз. RAID массивін конфигурациялау туралы нұсқауларды алу үшін GIGABYTE веб-сайтының "RAID жинағын конфигурациялау" бетіне өтіңіз.

M.2 SSD дискісін M.2 коннекторына дұрыс орнату үшін төмендегі қадамдарды орындаңыз.

1-қадам:
Пайдаланғыңыз келетін M.2 ұясына кіру үшін, жылу таратқышты алу үшін аналық платаның жылу таратқышындағы бұрандаларды диагональ бойынша босатыңыз. Орнатылатын M.2 SSD дискісіне арналған тиісті бекіту тесігін табыңыз, содан кейін алдымен M.2 EZ-Latch Plus қыстырғышын орнатыңыз.

Егер сіз аналық платаның жылу таратқышы орнатылған 110 мм тесікке M.2 SSD дискісін орнатқыңыз келсе, алдымен EZ-Latch Plus қыстырғышын алып тастаңыз және жылу таратқыш пен SSD дискісін бекіту үшін аналық платаның жылу таратқыш бұрандасын пайдаланыңыз.

2-қадам:
M.2 коннекторындағы термиялық төсемнен қорғаныш пленканы алыңыз. M.2 SSD дискісін M.2 коннекторына бұрышпен салыңыз.

3-қадам:
M.2 SSD дискісінің алдыңғы жағын басыңыз және M.2 SSD дискісінің M.2 EZ-Latch Plus қыстырғышымен бекітілгеніне көз жеткізіңіз. Аналық платаның жылу таратқышының астыңғы жағынан қорғаныш пленканы алыңыз, содан кейін жылу таратқышты ауыстырыңыз және бұрандаларды диагональ бойынша қатайтыңыз.

* Әрбір M.2 коннекторы қолдайтын M.2 SSD дискілерінің түрлері:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU	✓	✓	x
M2P_SB	✓	✓	x
M2Q_SB	✓	✓	x
M2M_SB	✓	✓	✓

👉 M.2 EZ-Latch Plus пайдалану туралы толық мәліметтерді GIGABYTE веб-сайтынан қараңыз.
M.2 SSD дискісін орнатыңыз: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M.2 SSD дискісін алыңыз: https://www.gigabyte.com/WebPage/921/removeM2.html

* Аналық платаның жылу таратқышының дизайны үлгіге байланысты өзгеруі мүмкін.

M.2 және SATA коннекторларын орнату туралы ескертпелер:

SATA коннекторларының қолжетімділігіне M.2 ұяларына орнатылған құрылғының түрі әсер етуі мүмкін. M2M_SB коннекторы SATA3 2, 3 коннекторымен өткізу қабілетін бөліседі. Толық мәліметтерді келесі кестеден қараңыз.

1. Тек Z790 AORUS ELITE AX үшін.
2. Тек Z790 AORUS ELITE үшін.

F_PANEL (Алдыңғы панельдің тақырыбы)

Корпустағы қуат қосқышын, қайта жүктеу қосқышын, динамикті, корпустың кіру қосқышын/датчигін және жүйе күйінің индикаторын төмендегі түйреуіш тағайындауларына сәйкес осы тақырыпқа қосыңыз. Кабельдерді қоспас бұрын оң және теріс түйреуіштерді ескеріңіз.

• PLED/PWR_LED (Қуат диоды):
  Корпустың алдыңғы панеліндегі қуат күйінің индикаторына қосылады. Жүйе жұмыс істеп тұрғанда диод жанады. Жүйе S3/S4 ұйқы күйінде немесе өшірулі (S5) болғанда диод сөнеді.

  Жүйе күйі	Диод
  S0	Қосулы
  S3/S4/S5	Өшірулі

• PW (Қуат қосқышы):
  Корпустың алдыңғы панеліндегі қуат қосқышына қосылады. Қуат қосқышын пайдаланып жүйені өшіру тәсілін конфигурациялауға болады (қосымша ақпарат алу үшін GIGABYTE веб-сайтының "BIOS Setup" бетіне өтіп, "Soft-Off by PWR-BTTN" іздеңіз).
• SPEAK (Динамик):
  Корпустың алдыңғы панеліндегі динамикке қосылады. Жүйе іске қосылу күйін дыбыстық кодты шығару арқылы хабарлайды. Жүйе іске қосылған кезде ешқандай ақау анықталмаса, бір қысқа дыбыстық сигнал естіледі.
• HD (Қатты дискінің белсенділік диоды):
  Корпустың алдыңғы панеліндегі қатты дискінің белсенділік диодына қосылады. Қатты диск деректерді оқығанда немесе жазғанда диод жанады.
• RES (Қайта жүктеу қосқышы):
  Корпустың алдыңғы панеліндегі қайта жүктеу қосқышына қосылады. Егер компьютер қатып қалса және қалыпты қайта жүктеуді орындай алмаса, компьютерді қайта іске қосу үшін қайта жүктеу қосқышын басыңыз.
• CI (Корпусқа кіру тақырыбы):
  Корпустың қақпағы алынып тасталғанын анықтай алатын корпустағы корпустың кіру қосқышына/датчигіне қосылады. Бұл функция корпусқа кіру қосқышы/датчигі бар корпусты қажет етеді.
• NC: Қосылым жоқ.

Алдыңғы панельдің дизайны корпусқа байланысты өзгеруі мүмкін. Алдыңғы панель модулі негізінен қуат қосқышынан, қайта жүктеу қосқышынан, қуат диодынан, қатты дискінің белсенділік диодынан, динамиктен және т.б. тұрады. Корпустың алдыңғы панель модулін осы тақырыпқа қосқан кезде, сым тағайындаулары мен түйреуіш тағайындауларының дұрыс сәйкес келетініне көз жеткізіңіз.

F_AUDIO (Алдыңғы панельдің аудио тақырыбы)

Алдыңғы панельдің аудио тақырыбы High Definition audio (HD) аудиосын қолдайды. Корпустың алдыңғы панельдің аудио модулін осы тақырыпқа қосуға болады. Модуль коннекторының сым тағайындаулары аналық плата тақырыбының түйреуіш тағайындауларына сәйкес келетініне көз жеткізіңіз. Модуль коннекторы мен аналық плата тақырыбы арасындағы дұрыс емес қосылым құрылғының жұмыс істемеуіне немесе оны зақымдауына әкелуі мүмкін.

Кейбір корпустар әрбір сымда бір ашаның орнына бөлек коннекторлары бар алдыңғы панельдің аудио модулін ұсынады. Әртүрлі сым тағайындаулары бар алдыңғы панельдің аудио модулін қосу туралы ақпарат алу үшін корпус өндірушісіне хабарласыңыз.

F_U32C (USB 3.2 Gen 2 қолдауымен USB Type-C^® тақырыбы)

Тақырып USB 3.2 Gen 2 спецификациясына сәйкес келеді және бір USB портын ұсына алады.

F_U32 (USB 3.2 Gen 1 тақырыбы)

Тақырып USB 3.2 Gen 1 және USB 2.0 спецификациясына сәйкес келеді және екі USB портын ұсына алады. Екі USB 3.2 Gen 1 портын ұсынатын қосымша 3,5 дюймдік алдыңғы панельді сатып алу үшін жергілікті дилерге хабарласыңыз.

F_USB1/F_USB2 (USB 2.0/1.1 тақырыптары)

Тақырыптар USB 2.0/1.1 спецификациясына сәйкес келеді. Әрбір USB тақырыбы қосымша USB кронштейні арқылы екі USB портын ұсына алады. Қосымша USB кронштейнін сатып алу үшін жергілікті дилерге хабарласыңыз.

USB кронштейнін орнатпас бұрын, USB кронштейнінің зақымдалуын болдырмау үшін компьютеріңізді өшіріп, қуат сымын розеткадан ажыратыңыз.

SPI_TPM (Сенімді платформа модулінің тақырыбы)

Бұл тақырыпқа SPI TPM (Сенімді платформа модулі) қосуға болады.

THB_C1/THB_C2 (Thunderbolt™ қосымша картасының коннекторлары)

Коннекторлар GIGABYTE Thunderbolt™ қосымша картасына қосылу үшін пайдаланылады.

Thunderbolt™ қосымша картасын қолдайды.

CLR_CMOS (CMOS тазалау секіргіші)

BIOS конфигурациясын тазарту және CMOS мәндерін зауыттық әдепкілерге қайтару үшін осы секіргішті пайдаланыңыз. CMOS мәндерін тазарту үшін бұрағыш сияқты металл затты бірнеше секунд бойы екі түйреуішке тигізіңіз.

• CMOS мәндерін тазаламас бұрын әрқашан компьютеріңізді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жүйені қайта іске қосқаннан кейін зауыттық әдепкілерді жүктеу үшін BIOS Setup бөліміне өтіңіз (Load Optimized Defaults тармағын таңдаңыз) немесе BIOS параметрлерін қолмен конфигурациялаңыз (қосымша ақпарат алу үшін GIGABYTE веб-сайтының "BIOS Setup" бетіне өтіңіз).

BAT (Батарея)

Батарея компьютер өшірулі тұрған кезде CMOS ішіндегі мәндерді (BIOS конфигурациялары, күні және уақыты туралы ақпарат сияқты) сақтау үшін қуат береді. Батарея кернеуі төмен деңгейге түскенде батареяны ауыстырыңыз, әйтпесе CMOS мәндері дәл болмауы немесе жоғалып кетуі мүмкін.

Батареяны алып тастау арқылы CMOS мәндерін тазалауға болады:

1. Компьютеріңізді өшіріп, қуат сымын ажыратыңыз.
2. Батареяны ұстағыштан ақырын шығарып, бір минут күтіңіз. (Немесе бұрағыш сияқты металл затты пайдаланып, батарея ұстағышының оң және теріс жақтарына тигізіп, оларды 5 секундқа тұйықтаңыз.)
3. Батареяны ауыстырыңыз.
4. Қуат сымын қосып, компьютеріңізді қайта іске қосыңыз.

• Батареяны ауыстырмас бұрын әрқашан компьютеріңізді өшіріп, қуат сымын ажыратыңыз.
• Батареяны эквиваленттісіне ауыстырыңыз. Егер батарея дұрыс емес үлгіге ауыстырылса, құрылғыларыңыз зақымдалуы мүмкін.
• Егер батареяны өзіңіз ауыстыра алмасаңыз немесе батарея үлгісіне сенімді болмасаңыз, сатып алу орнына немесе жергілікті дилерге хабарласыңыз.
• Батареяны орнатқан кезде батареяның оң жағының (+) және теріс жағының (-) бағытына назар аударыңыз (оң жағы жоғары қарауы керек).
• Пайдаланылған батареялар жергілікті экологиялық ережелерге сәйкес өңделуі керек.

RST (Қайта жүктеу секіргіші)

Қайта жүктеу секіргіші (RST) шассидің алдыңғы панеліндегі қайта жүктеу қосқышына қосылуы мүмкін. Егер компьютер қатып қалса және қалыпты қайта іске қосылуды орындай алмаса, компьютерді қайта іске қосу үшін қайта жүктеу қосқышын басыңыз.

Қайта жүктеу секіргіші сізге пайдалану үшін бірнеше функцияны ұсынады. Түймені әртүрлі тапсырмаларды орындау үшін қайта тағайындау үшін GIGABYTE веб-сайтының "BIOS Setup" (BIOS орнату) бетіне өтіп, қосымша ақпарат алу үшін "RST_SW (MULTIKEY)" іздеңіз.

BIOS Setup

BIOS (Basic Input and Output System) аналық платадағы CMOS жүйесіндегі аппараттық параметрлерді жазады. Оның негізгі функцияларына жүйе іске қосылған кезде Power-On Self-Test (POST) жүргізу, жүйе параметрлерін сақтау және операциялық жүйені жүктеу және т.б. кіреді. BIOS құрамына пайдаланушыға жүйенің негізгі конфигурация параметрлерін өзгертуге немесе белгілі бір жүйе мүмкіндіктерін іске қосуға мүмкіндік беретін BIOS Setup бағдарламасы кіреді.

Тоқ өшірілген кезде, аналық платадағы батарея CMOS-тағы конфигурация мәндерін сақтау үшін CMOS-қа қажетті қуат береді.

BIOS Setup бағдарламасына кіру үшін қуат қосылған кезде POST кезінде <Delete> пернесін басыңыз.

BIOS-ты жаңарту үшін GIGABYTE Q-Flash немесе Q-Flash Plus утилитасын пайдаланыңыз.

• Q-Flash пайдаланушыға операциялық жүйеге кірмей-ақ BIOS-ты жылдам және оңай жаңартуға немесе сақтық көшірмесін жасауға мүмкіндік береді.
• Q-Flash Plus жүйе өшірулі тұрғанда (S5 өшірулі күйде) BIOS-ты жаңартуға мүмкіндік береді. Соңғы BIOS-ты USB саусақ дискісіне сақтап, оны арнайы портқа қосыңыз, содан кейін Q-Flash Plus түймесін басу арқылы BIOS-ты автоматты түрде жарқырата аласыз.

Q-Flash және Q-Flash Plus утилиталарын пайдалану бойынша нұсқауларды алу үшін GIGABYTE веб-сайтының "Бірегей мүмкіндіктер" бетіне өтіп, "BIOS жаңарту утилиталары" опциясын іздеңіз.

• BIOS жыпылықтауы қауіпті болуы мүмкін болғандықтан, BIOS-тың ағымдағы нұсқасын пайдалануда қиындықтар туындамаса, BIOS-ты жыпылықтатпау ұсынылады. BIOS-ты жыпылықтату үшін мұны абайлап жасаңыз. BIOS-ты жеткіліксіз жыпылықтату жүйенің дұрыс жұмыс істемеуіне әкелуі мүмкін.
• Жүйенің тұрақсыздығын немесе басқа күтпеген нәтижелерді болдырмау үшін әдепкі параметрлерді өзгертпеу ұсынылады (қажет болмаса). Параметрлерді жеткіліксіз өзгерту жүйенің іске қосылмауына әкелуі мүмкін. Бұл орын алса, CMOS мәндерін тазартып, тақтаны әдепкі мәндерге қайтаруға тырысыңыз.
• Аппараттық құралды орнату тарауындағы батарея/CMOS тазалау секіргіші/түймесі туралы мәліметтерді қараңыз немесе GIGABYTE веб-сайтының "BIOS Setup" бетіне өтіп, CMOS мәндерін қалай тазарту керектігін білу үшін "Оңтайландырылған әдепкілерді жүктеу" опциясын іздеңіз.

👉 BIOS Setup конфигурациясы туралы мәліметтерді GIGABYTE веб-сайтынан қараңыз.
https://www.gigabyte.com/WebPage/928/intel700-bios.html

Іске қосу экраны

Компьютер жүктелген кезде келесі іске қосу логотипінің экраны пайда болады.

Функциялық пернелер

<DEL>: BIOS SETUP\Q-FLASH
BIOS Setup бағдарламасына кіру немесе BIOS Setup бағдарламасындағы Q-Flash утилитасына кіру үшін <Delete> пернесін басыңыз.

<F12>: ЖҮКТЕУ МӘЗІРІ
Жүктеу мәзірі BIOS Setup бағдарламасына кірмей-ақ бірінші жүктеу құрылғысын орнатуға мүмкіндік береді. Жүктеу мәзірінде бірінші жүктеу құрылғысын таңдау үшін жоғары бағытталған көрсеткі пернесін <> немесе төмен бағытталған көрсеткі пернесін <↓> пайдаланыңыз, содан кейін қабылдау үшін <Enter> пернесін басыңыз. Жүйе құрылғыдан бірден жүктеледі.
Ескертпе: Жүктеу мәзіріндегі параметр бір рет қана әсер етеді. Жүйе қайта іске қосылғаннан кейін құрылғыны жүктеу реті әлі де BIOS Setup параметрлеріне негізделеді.

<END>: Q-FLASH
Алдымен BIOS Setup бағдарламасына кірудің қажеті болмай-ақ, Q-Flash утилитасына тікелей кіру үшін <End> пернесін басыңыз.

Операциялық жүйені және драйверлерді орнату

Операциялық жүйені орнату

BIOS параметрлері дұрыс болса, операциялық жүйені орнатуға дайынсыз.

Егер сіз операциялық жүйені RAID томына орнатқыңыз келсе, OS орнату процесі кезінде алдымен Intel^® RST VMD контроллерінің драйверін орнату керек. Төмендегі қадамдарды қараңыз:

1-қадам:
GIGABYTE веб-сайтына өтіп, аналық плата моделінің веб-бетін шолыңыз, Support\Download\SATA RAID/AHCI бетіндегі Intel SATA Preinstall driver файлын жүктеп алыңыз, файлды шығарып, файлдарды USB саусақ дискіңізге көшіріңіз.

2-қадам:
Windows орнату дискісінен жүктеп, OS орнатудың стандартты қадамдарын орындаңыз. Драйверді жүктеуді сұрайтын экран пайда болғанда, Browse (Шолу) опциясын таңдаңыз.

3-қадам:
USB саусақ дискісін салыңыз, содан кейін драйвердің орналасқан жерін шолыңыз. Төменде көрсетілгендей экран пайда болғанда, Intel RST VMD Controller 467F параметрін таңдап, драйверді жүктеу және OS орнатуды жалғастыру үшін Next (Келесі) түймесін басыңыз.

Драйверлерді орнату

Операциялық жүйені орнатқаннан кейін жұмыс үстелінің төменгі оң жақ бұрышында драйверлерді және GIGABYTE қолданбаларын GIGABYTE Control Center (GCC) арқылы жүктеп алып, орнатқыңыз келетінін сұрайтын диалогтық терезе пайда болады. Орнатуды жалғастыру үшін Install (Орнату) түймесін басыңыз. (BIOS Setup бағдарламасында Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader параметрі Enabled (Қосулы) күйіне орнатылғанына көз жеткізіңіз.)

Пайдаланушының лицензиялық келісімі диалогтық терезесі пайда болғанда, GIGABYTE Control Center (GCC) орнату үшін <Accept> түймесін басыңыз. GIGABYTE CONTROL CENTER экранында орнатқыңыз келетін драйверлер мен қолданбаларды таңдап, Install (Орнату) түймесін басыңыз.

Орнату алдында жүйенің Интернетке қосылғанына көз жеткізіңіз.

👉 Қосымша бағдарламалық құрал туралы ақпаратты GIGABYTE веб-сайтынан қараңыз.
https://www.gigabyte.com/WebPage/926/intel700-app.html

👉 Қосымша ақауларды жою туралы ақпаратты GIGABYTE веб-сайтынан қараңыз.
https://www.gigabyte.com/WebPage/351/faq.html

RAID жинағын конфигурациялау

RAID деңгейлері

	RAID 0	RAID 1	RAID 5	RAID 10
Қатты дискілердің ең аз саны	≥2	2	≥3	4
Массивтің сыйымдылығы	Қатты дискілердің саны * Ең кіші дискінің өлшемі	Ең кіші дискінің өлшемі	(Қатты дискілер саны -1) * Ең кіші дискінің өлшемі	(Қатты дискілер саны/2) * Ең кіші дискінің өлшемі
Ақауларға төзімділік	Жоқ	Иә	Иә	Иә

Бастамас бұрын келесі элементтерді дайындаңыз

Бұл аналық плата RAID 0, RAID 1, RAID 5 және RAID 10 қолдайды. RAID массивін конфигурациялау алдында жоғарыдағы кестеде көрсетілгендей қатты дискілердің дұрыс санын дайындаңыз.

• SATA қатты дискілері немесе SSD. Оңтайлы өнімділікті қамтамасыз ету үшін бірдей үлгідегі және сыйымдылықтағы екі қатты дискіні пайдалану ұсынылады.
• Windows орнату дискісі.
• Интернетке қосылған компьютер.
• USB саусақ дискісі.

• M.2 PCIe SSD дискісін SATA қатты дискісімен RAID жинағын жасау үшін пайдалануға болмайтынын ескеріңіз.
• M.2 және SATA қосқыштарына арналған орнату ескертпелері үшін пайдаланушы нұсқаулығының "Ішкі қосқыштар" бөлімін қараңыз.

👉 RAID массивін конфигурациялау туралы мәліметтерді GIGABYTE веб-сайтынан қараңыз.
https://www.gigabyte.com/WebPage/927/intel700-raid.html

Ескерту

Осы нұсқаулықтағы ақпарат авторлық құқық заңдарымен қорғалған және GIGABYTE-тің меншігі болып табылады. Осы нұсқаулықтағы сипаттамалар мен мүмкіндіктерге GIGABYTE алдын ала ескертусіз өзгерістер енгізуі мүмкін. GIGABYTE-тің алдын ала жазбаша рұқсатынсыз осы нұсқаулықтың ешбір бөлігін кез келген нысанда немесе кез келген құралдармен қайта шығаруға, көшіруге, аударуға, таратуға немесе жариялауға болмайды.

• Толық өнім ақпаратын алу үшін пайдаланушы нұсқаулығын мұқият оқып шығыңыз.
• Өнімді жылдам орнату үшін GIGABYTE веб-сайтындағы Жылдам орнату нұсқаулығын қараңыз.
  https://download.gigabyte.com/FileList/Manual/mb_manual_quick-guide_am5.pdf?m=sw

Өнімге қатысты ақпаратты біздің веб-сайттан қараңыз: https://www.gigabyte.com

Қосымша өнім мәліметтерін алу үшін GIGABYTE веб-сайтына кіріңіз.
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-DDR4-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-DDR4-rev-10?m=ma#kf

GIGABYTE жаһандық азаматтың міндеттерін орындау үшін қағазды пайдалануды азайтады. Сондай-ақ, жаһандық жылынудың салдарын азайту үшін осы өнімнің қаптамалық материалдары қайта өңдеуге және қайта пайдалануға жарамды. GIGABYTE қоршаған ортаны қорғау үшін сізбен бірге жұмыс істейді.

Авторлық құқық
© 2023 GIGA-BYTE TECHNOLOGY CO., LTD. Барлық құқықтар сақталған.
Осы нұсқаулықта аталған сауда белгілері олардың тиісті иелеріне заңды түрде тіркелген.

Сілтемелер

• Z790 AORUS ELITE AX (rev. 1.0) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE (rev. 1.0) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE AX DDR4 (rev. 1.x) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE DDR4 (rev. 1.0) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Utility | Қызмет көрсету / Қолдау - GIGABYTE Global
• GIGABYTE жылдам нұсқаулығы
• GIGABYTE Global
• Z790 AORUS ELITE AX (rev. 1.0) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE (rev. 1.0) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE AX DDR4 (rev. 1.x) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE DDR4 (rev. 1.0) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE AX (rev. 1.0) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE (rev. 1.0) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE AX DDR4 (rev. 1.x) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Z790 AORUS ELITE DDR4 (rev. 1.0) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Utility | Қызмет көрсету / Қолдау - GIGABYTE Global
• GIGABYTE Realtek Audio
• M.2 EZ-Latch PLUS
• Remove M.2
• GIGABYTE Intel 700 Series BIOS Setup

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Gigabyte Z790 AORUS ELITE AX - LGA1700 ATX аналық платаларының нұсқаулығы Rev. 1001 жүктеп алу

Қолжетімді тілдер
