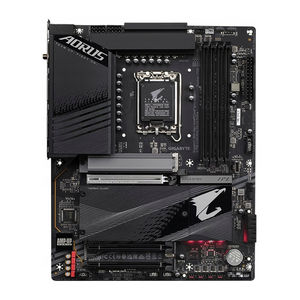

GIGABYTE Z790 AORUS ELITE AX-W - Аналық плата нұсқаулығы

Аналық платаңыздың қайта қарауын анықтау

Аналық платадағы қайта қарау нөмірі келесідей көрінеді: "REV: X.X." Мысалы, "REV: 1.0" аналық платаның қайта қарауы 1.0 дегенді білдіреді. Аналық платаның BIOS, драйверлерін жаңартудан бұрын немесе техникалық ақпаратты іздегенде, аналық платаның қайта қарауын тексеріңіз.

Мысал:

Өніммен таныстыру

Аналық платаның орналасуы

Аналық платаның блок-схемасы

(Ескертпе)
Нақты қолдау CPU-ға байланысты өзгеруі мүмкін.

Аппараттық құралды орнату

Орнату кезіндегі сақтық шаралары

Аппараттық тақтада электростатикалық разрядтың (ЭСР) нәтижесінде зақымдануы мүмкін көптеген нәзік электрондық тізбектер мен компоненттер бар. Орнатпас бұрын, пайдаланушы нұсқаулығын мұқият оқып шығыңыз және осы процедураларды орындаңыз:

• Орнатпас бұрын шассидің аналық платаға сәйкес келетініне көз жеткізіңіз.
• Орнатпас бұрын, дилер берген аналық платаның S/N (Сериялық нөмірі) жапсырмасын немесе кепілдік жапсырмасын шешпеңіз немесе сындырмаңыз. Бұл жапсырмалар кепілдікті растау үшін қажет.
• Аналық платаны немесе басқа аппараттық құралдарды орнатпас немесе алып тастамас бұрын әрқашан қуат сымын розеткадан ажырату арқылы айнымалы токты өшіріңіз.
• Аппараттық құрамдастарды аналық платадағы ішкі қосқыштарға қосқанда, олардың мықтап және сенімді қосылғанына көз жеткізіңіз.
• Аналық платаны ұстаған кезде, кез келген металл өткізгіштерге немесе қосқыштарға тигізбеуге тырысыңыз.
• Аналық плата, CPU немесе жад сияқты электрондық компоненттерді өңдеу кезінде электростатикалық разрядтан (ЭСР) білезік тағу жақсы. Егер сізде ЭСР білезігі болмаса, қолыңызды құрғақ ұстаңыз және статикалық электрді жою үшін алдымен металл затқа тиіңіз.
• Аналық платаны орнатпас бұрын, оны антистатикалық төсеніштің үстіне немесе электростатикалық қорғайтын контейнердің ішіне қойыңыз.
• Қуат сымын аналық платадан қоспас немесе ажыратпас бұрын қуат көзінің өшірілгеніне көз жеткізіңіз.
• Қуатты қоспас бұрын, қуат көзінің кернеуі жергілікті кернеу стандартына сәйкес орнатылғанына көз жеткізіңіз.
• Өнімді пайдаланбас бұрын, аппараттық құрал компоненттерінің барлық кабельдері мен қуат қосқыштарының қосылғанын тексеріңіз.
• Аналық платаны зақымдамау үшін бұрандалардың аналық платаның тізбегіне немесе оның компоненттеріне тиіп кетуіне жол бермеңіз.
• Аналық платада немесе компьютер корпусының ішінде қалған бұрандалар немесе металл компоненттер жоқ екеніне көз жеткізіңіз.
• Компьютер жүйесін тегіс емес жерге қоймаңыз.
• Компьютер жүйесін жоғары температуралы немесе ылғалды ортаға қоймаңыз.
• Орнату процесі кезінде компьютердің қуатын қосу жүйе құрамдастарының зақымдалуына, сондай-ақ пайдаланушының физикалық зақымдалуына әкелуі мүмкін.
• Егер сіз қандай да бір орнату қадамдарына сенімді болмасаңыз немесе өнімді пайдалануға байланысты мәселеңіз болса, сертификатталған компьютер технигімен кеңесіңіз.
• Егер сіз адаптерді, ұзартқыш қуат кабелін немесе қуат тартқышты пайдалансаңыз, оның орнату және/немесе жерге қосу нұсқауларымен кеңесіңіз.

Өнім сипаттамалары

Процессор	LGA1700 ұясы: 14-ші, 13-ші және 12-ші буын Intel ® Core ™, Pentium ® Gold және Celeron ® процессорларын қолдау (Процессорды қолдаудың соңғы тізімі үшін GIGABYTE веб-сайтына өтіңіз.) L3 кэші процессорға байланысты өзгереді
Чипсет	Intel ® Z790 Express чипсеті
Жад	14-ші және 13-ші буын Intel ® Core ™ i9/i7 процессорлары: DDR5 5600/5200/4800/4400 MT/s жад модульдерін қолдау 13-ші буын Intel ® Core ™ i5/i3 және 12-ші буын Intel ® Core ™, Pentium ® Gold және Celeron ® процессорлары: DDR5 4800/4400 MT/s жад модульдерін қолдау Жүйелік жадтың 192 ГБ дейін (48 ГБ бір DIMM сыйымдылығы) қолдайтын 4 x DDR5 DIMM ұясы Қос арналы жад архитектурасы ECC Un-buffered DIMM 1Rx8/2Rx8 жад модульдерін қолдау (ECC емес режимінде жұмыс істейді) ECC емес Un-buffered DIMM 1Rx8/2Rx8/1Rx16 жад модульдерін қолдау Extreme Memory Profile (XMP) жад модульдерін қолдау (Процессор және жад конфигурациясы қолдау көрсетілетін жад түрлеріне, деректер жылдамдығына (жылдамдық) және DRAM модульдерінің санына әсер етуі мүмкін, қосымша ақпарат алу үшін GIGABYTE веб-сайтындағы "Жадты қолдау тізімін" қараңыз.)
Борттағы графика	Интеграцияланған графикалық процессор-Intel ® HD Graphics қолдауы: 1 x HDMI порты, ең жоғары ажыратымдылығы 4096x2160@60 Hz * HDMI 2.0 нұсқасы мен HDCP 2.3 қолдауы. 1 x DisplayPort, ең жоғары ажыратымдылығы 4096x2304@60 Hz * DisplayPort 1.2 нұсқасы мен HDCP 2.3 қолдауы (Графикалық сипаттамалар процессорды қолдауға байланысты өзгеруі мүмкін.)
Аудио	Realtek ® Audio CODEC Жоғары ажыратымдылықты аудио 2/4/5.1/7.1-арна * Аудио бағдарламалық құралын пайдаланып, аудио ұясының функционалдығын өзгерте аласыз. 7.1-арналы аудионы конфигурациялау үшін аудио параметрлері үшін аудио бағдарламалық құралына кіріңіз. S/PDIF шығысын қолдау
Жергілікті желі	Realtek ® 2.5GbE LAN чипі (2.5 Gbps/1 Gbps/100 Mbps)
Сымсыз байланыс модулі	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0) 2.4/5/6 GHz тасымалдаушы жиілік жолақтарын қолдайтын WIFI a, b, g, n, ac, ax BLUETOOTH 5.3 11ax 160MHz сымсыз стандартын және 2,4 Гбит/с дейін деректер жылдамдығын қолдау Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) 2.4/5/6 GHz тасымалдаушы жиілік жолақтарын қолдайтын WIFI a, b, g, n, ac, ax BLUETOOTH 5.3 11ax 160MHz сымсыз стандартын және 2,4 Гбит/с дейін деректер жылдамдығын қолдау * Нақты деректер жылдамдығы қоршаған ортаға және жабдыққа байланысты өзгеруі мүмкін.
Кеңейту ұялары	Процессор: PCIe 5.0 қолдайтын және x16 (PCIEX16) жылдамдығымен жұмыс істейтін 1 x PCI Express x16 ұясы * Оңтайлы өнімділік үшін, егер тек бір PCI Express графикалық картасын орнату керек болса, оны PCIEX16 ұясына орнатуды ұмытпаңыз. Чипсет: PCIe 4.0 қолдайтын және x4 (PCIEX4_1) жылдамдығымен жұмыс істейтін 1 x PCI Express x16 ұясы PCIe 3.0 қолдайтын және x4 (PCIEX4_2) жылдамдығымен жұмыс істейтін 1 x PCI Express x16 ұясы
Сақтау интерфейсі	Процессор: 1 x M.2 қосқышы (Socket 3, M кілті, 22110/2280 PCIe 4.0 x4/x2 SSD түрі қолдау) (M2A_CPU) Чипсет: 2 x M.2 қосқышы (Socket 3, M кілті, 22110/2280 PCIe 4.0 x4/x2 SSD түрі қолдау) (M2P_SB, M2Q_SB) - 1 x M.2 қосқышы (Socket 3, M кілті, 22110/2280 SATA және PCIe 4.0 x4 SSD қолдауы) (M2M_SB) - 6 x SATA 6Gb/s қосқыштары NVMe SSD сақтау құрылғыларына арналған RAID 0, RAID 1, RAID 5 және RAID 10 қолдауы SATA сақтау құрылғыларына арналған RAID 0, RAID 1, RAID 5 және RAID 10 қолдауы * M.2 және SATA қосқыштарын орнату туралы ескертпелер үшін "Ішкі қосқыштарды" қараңыз.
USB	Чипсет: Артқы панельдегі 1 x USB Type-C ® порты, USB 3.2 Gen 2x2 қолдауымен Ішкі USB header арқылы қол жетімді USB 3.2 Gen 2 қолдауымен 1 x USB Type-C ® порты Артқы панельдегі 2 x USB 3.2 Gen 2 Type-A порты (қызыл) Ішкі USB header арқылы 5 x USB 3.2 Gen 1 порты (артқы панельдегі 3 порт, 2 порт қол жетімді) Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 порты (артқы панельдегі 4 порт, ішкі USB header арқылы 4 порт қол жетімді)
Ішкі қосқыштар	1 x 24-pin ATX негізгі қуат қосқышы 2 x 8-pin ATX 12V қуат қосқышы 1 x процессор желдеткішінің header-і 1 x процессор желдеткіші/суды салқындату сорғысының header-і 3 x жүйелік желдеткіш header-лері 1 x жүйелік желдеткіш/суды салқындату сорғысының header-і 2 x мекенжайлы LED жолағының header-лері 2 x RGB LED жолағының header-лері 4 x M.2 Socket 3 қосқышы 6 x SATA 6Gb/s қосқышы 1 x алдыңғы панель header-і 1 x алдыңғы панель аудио header-і USB 3.2 Gen 2 қолдауымен 1 x USB Type-C ® header-і 1 x USB 3.2 Gen 1 header-і 2 x USB 2.0/1.1 header-лері
Ішкі қосқыштар	2 x Thunderbolt ™ қосымша карта қосқыштары 1 x Trusted Platform Module header-і (GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 модулі үшін ғана) 1 x қайтару түймесі 1 x Q-Flash Plus түймесі 1 x Clear CMOS түймесі 1 x қайтару секіргіші 1 x Clear CMOS секіргіші
Артқы панель қосқыштары	USB 3.2 Gen 2x2 қолдауымен 1 x USB Type-C ® порты 2 x USB 3.2 Gen 2 Type-A порты (қызыл) 3 x USB 3.2 Gen 1 порты 4 x USB 2.0/1.1 порты 2 x SMA антенна қосқыштары (2T2R) 1 x HDMI порты 1 x DisplayPort 1 x RJ-45 порты 1 x оптикалық S/PDIF шығыс қосқышы 2 x аудио ұясы
I/O контроллері	iTE ® I/O контроллері чипі
Аппараттық құрал мониторы	Кернеуді анықтау Температураны анықтау Желдеткіш жылдамдығын анықтау Суды салқындату ағынының жылдамдығын анықтау Желдеткіштің істен шығу ескертуі Желдеткіштің жылдамдығын басқару * Желдеткіштің (сорғының) жылдамдығын басқару функциясының қолдауы сіз орнатқан желдеткішке (сорғыға) байланысты болады.
BIOS	1 x 256 Mbit флэш Лицензияланған AMI UEFI BIOS пайдалану PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Бірегей мүмкіндіктер	GIGABYTE Control Center (GCC) қолдауы * GCC-дегі қолжетімді қосымшалар аналық плата үлгісіне байланысты өзгеруі мүмкін. Әрбір қолданбаның қолдау көрсетілетін функциялары аналық платаның сипаттамаларына байланысты өзгеруі мүмкін. Q-Flash қолдауы Q-Flash Plus қолдауы Smart Backup қолдауы
Берілген бағдарламалық жасақтама	Norton ® Internet Security (OEM нұсқасы) Жергілікті желі өткізу қабілетін басқару бағдарламалық құралы
Операциялық жүйе	Windows 11 64-bit қолдауы Windows 10 64-bit қолдауы
Форм факторы	ATX форм факторы; 30.5cm x 24.4cm

* GIGABYTE алдын ала ескертусіз өнім сипаттамаларына және өнімге қатысты ақпаратқа кез келген өзгерістер енгізу құқығын өзінде қалдырады.

CPU және CPU салқындатқышы

CPU-ді орната бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның CPU-ді қолдайтынына көз жеткізіңіз.
  (CPU қолдау тізімінің соңғы нұсқасын GIGABYTE веб-сайтынан қараңыз.)
• Аппараттық құралдың зақымдануын болдырмау үшін CPU-ді орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• CPU-дің бірінші түйреуішін табыңыз. Дұрыс бағытталмаса, CPU-ді орнату мүмкін емес. (Немесе CPU-дің екі жағындағы ойықтарды және CPU ұясындағы туралау кілттерін таба аласыз.)
• CPU бетіне жылу өткізгіш майдың біркелкі және жұқа қабатын жағыңыз.
• CPU салқындатқышы орнатылмаса, компьютерді қоспаңыз, әйтпесе CPU қызып кетуі және зақымдалуы мүмкін.
• CPU хост жиілігін CPU сипаттамаларына сәйкес орнатыңыз. Жүйелік шина жиілігін аппараттық құралдың техникалық сипаттамаларынан асырып орнату ұсынылмайды, себебі ол перифериялық құрылғыларға қойылатын стандартты талаптарға сәйкес келмейді. Егер сіз жиілікті стандартты техникалық сипаттамалардан асырып орнатқыңыз келсе, оны CPU, графикалық карта, жад, қатты диск және т.б. қоса алғанда, аппараттық құралыңыздың техникалық сипаттамаларына сәйкес жасаңыз.

CPU бағдарын ескеріңіз

Аналық платаның CPU ұясындағы туралау кілттерін және CPU-дегі ойықтарды ескеріңіз.

CPU-ді орнатпас бұрын CPU ұясының қақпағын шешпеңіз. CPU-ді орнатып, жүктеме тақтасын жапқаннан кейін, ол жүктеме тақтасынан автоматты түрде шығып кетуі мүмкін.

Аппараттық құралды орнату туралы толық ақпаратты GIGABYTE веб-сайтынан қараңыз.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU-ді орнату

CPU-ді аналық платаның CPU ұясына дұрыс орнату үшін төмендегі қадамдарды орындаңыз.

1. 1. CPU ұясының рычаг тұтқасын ақырын басып, ұядан алыстатыңыз
   2. CPU ұясын бекітетін рычагты толығымен көтеріңіз.
   3. Металл жүктеме тақтасының бүйіріндегі саусақ ілмегін пайдаланып, пластикалық қорғаныш қақпағы бекітілген металл жүктеме тақтасын ашыңыз

2. CPU-ді саусақтарыңызбен шетінен ұстаңыз. CPU-дің бірінші түйреуіш белгісін (үшбұрыш) CPU ұясының бірінші түйреуіш бұрышымен туралаңыз (немесе CPU ойықтарын ұяның туралау кілттерімен туралауға болады) және CPU-ді орнына ақырын орнатыңыз

3. CPU-дің дұрыс орнатылғанына көз жеткізіп, жүктеме тақтасын жабыңыз. Пластикалық қорғаныш қақпағы шығып кетеді, оны жай ғана алып тастаңыз. CPU-ді орнатуды аяқтау үшін рычагты ұстағыш қойындысының астына бекітіңіз
   *CPU ұясын қорғау үшін CPU орнатылмаған кезде әрқашан пластикалық қорғаныш қақпағын ауыстырыңыз.
   CPU дұрыс орнатылмаған кезде CPU ұясын бекітетін рычагты күштеп қоспаңыз, себебі бұл CPU мен CPU ұясын зақымдайды.

CPU салқындатқышын орнату

CPU-ді орнатқаннан кейін CPU салқындатқышын орнатуды ұмытпаңыз. (Нақты орнату процесі пайдаланылатын CPU салқындатқышына байланысты өзгеруі мүмкін. CPU салқындатқышының пайдаланушы нұсқаулығын қараңыз.)

1. Орнатылған CPU бетіне жылу өткізгіш майдың біркелкі және жұқа қабатын жағыңыз

2. Салқындатқышты CPU үстіне қойып, төрт итергіш түйреуішті аналық платадағы түйреуіш тесіктері арқылы туралаңыз. Итергіш түйреуіштерді диагональ бойынша басыңыз.

3. Соңында, CPU салқындатқышының қуат қосқышын аналық платадағы CPU желдеткішінің қосқышына (CPU FAN) жалғаңыз


Жадты орнату

Жадты орната бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның жадты қолдайтынына көз жеткізіңіз. Бірдей сыйымдылықтағы, брендтегі, жылдамдықтағы және чиптердегі жадты пайдалану ұсынылады. (Соңғы қолдау көрсетілетін жад жылдамдықтары мен жад модульдері үшін GIGABYTE веб-сайтына өтіңіз.)
• Аппараттық құралдың зақымдануын болдырмау үшін жадты орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жад модульдері ақымақтықтан қорғайтын конструкцияға ие. Жад модулін тек бір бағытта орнатуға болады. Егер жадты орната алмасаңыз, бағытын өзгертіңіз.

Қос арналы жад конфигурациясы

Бұл аналық плата төрт жад ұясын қамтамасыз етеді және қос арналы технологияны қолдайды. Жад орнатылғаннан кейін BIOS автоматты түрде жадтың техникалық сипаттамалары мен сыйымдылығын анықтайды. Қос арналы жад режимін қосу бастапқы жад өткізу қабілетін екі есе арттырады.

Төрт жад ұясы екі арнаға бөлінген және әр арнада келесідей екі жад ұясы бар:

A арнасы: DDR5 Al, DDR5 A2
B арнасы: DDR5 Bl, DDR5 B2

Ұсынылатын қос арналы жад конфигурациясы

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 модуль	- -	DS/SS	- -	DS/SS
4 модуль	DS/SS	DS/SS	DS/SS	DS/SS

(SS-бір жақты, DS=екі жақты, "- -"=жад жоқ)

CPU шектеулеріне байланысты қос арналы режимде жадты орнатпас бұрын келесі нұсқауларды оқып шығыңыз.

1. Тек бір жад модулі орнатылған болса, қос арналы режимді қосу мүмкін емес.
2. Екі немесе төрт жад модулі бар қос арналы режимді қосқан кезде, бірдей сыйымдылықтағы, брендтегі, жылдамдықтағы және чиптердегі жадты пайдалану ұсынылады.


Бір жад модулін орнатқан кезде, оны DDR5_A2 немесе DDR5 B2 ұясына орнатуды ұсынамыз.

Кеңейту картасын орнату

Кеңейту картасын орната бастамас бұрын келесі нұсқауларды оқып шығыңыз:

•
  Аналық платаның кеңейту картасын қолдайтынына көз жеткізіңіз. Кеңейту картасымен бірге келген нұсқаулықты мұқият оқып шығыңыз.
• Аппараттық құралдың зақымдануын болдырмау үшін кеңейту картасын орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.

Кеңейту картасын кеңейту ұясына дұрыс орнату үшін төмендегі қадамдарды орындаңыз.

1. Картаны қолдайтын кеңейту ұясын табыңыз. Шассидің артқы панелінен металл ұясының қақпағын алыңыз.
2. Картаны ұямен туралаңыз және карта ұяға толық орналасқанша басыңыз.
3. Кеңейту картасының ұясына толық орналасқанына көз жеткізіңіз.
4. Картаның металл кронштейнін бұрандамен шассидің артқы панеліне бекітіңіз.
5. Барлық кеңейту карталарын орнатқаннан кейін шассидің қақпағын(тарын) ауыстырыңыз.
6. Компьютеріңізді қосыңыз. Қажет болса, кеңейту карта(лар)ыңыз үшін қажетті BIOS өзгерістерін енгізу үшін BIOS орнатуына өтіңіз.
7. Операциялық жүйеңізде кеңейту картасымен бірге берілген драйверді орнатыңыз.


Артқы панель қосқыштары

1. USB 2.0/1.1 порты
   USB порты USB 2.0/1.1 спецификациясын қолдайды. Бұл портты USB құрылғылары үшін пайдаланыңыз.
2. SMA антенна қосқыштары (2T2R)
   Антеннаны қосу үшін осы қосқышты пайдаланыңыз.

   Антенналарды антенна қосқыштарына қатайтыңыз, содан кейін сигналды жақсы қабылдау үшін антенналарды дұрыс бағыттаңыз.
3. USB 3.2 Gen 2 A типті порты (қызыл)
   USB 3.2 Gen 2 порты USB 3.2 Gen 2 спецификациясын қолдайды және USB 3.2 Gen 1 және USB 2.0 спецификацияларымен үйлесімді. Бұл портты USB құрылғылары үшін пайдаланыңыз.
4. USB 3.2 Gen 2 A типті порты (қызыл) (Q-Flash Plus порты)
   USB 3.2 Gen 2 порты USB 3.2 Gen 2 спецификациясын қолдайды және USB 3.2 Gen 1 және USB 2.0 спецификацияларымен үйлесімді. Бұл портты USB құрылғылары үшін пайдаланыңыз. Q-Flash Plus (^{Ескертпе}) жүйесін пайдаланбас бұрын, USB флэш-дискісін алдымен осы портқа салыңыз.
5. DisplayPort
   DisplayPort жоғары сапалы сандық кескіндер мен дыбысты қамтамасыз етеді, екі бағытты дыбыс беруді қолдайды.
   DisplayPort HDCP 2.3 мазмұнды қорғау механизмдерін қолдай алады. DisplayPort қолдайтын мониторды қосу үшін осы портты пайдалануға болады. Ескертпе: DisplayPort технологиясы ең жоғары 4096x2304@60 Hz ажыратымдылықты қолдай алады, бірақ қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты.
6. HDMI порты

   HDMI порты HDCP 2.3 стандартына сәйкес келеді және Dolby TrueHD және DTS HIGH-DEFINITION MULTIMEDIA INTERFACE HD Master Audio форматтарын қолдайды. Ол сондай-ақ 192KHz/24bit 7.1 арналы LPCM аудио шығысын қолдайды. HDMl қолдайтын мониторды қосу үшін осы портты пайдалануға болады. Максималды қолдау көрсетілетін ажыратымдылық 4096x2160@60 Hz, бірақ қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты.

   DisplayPort/HDMl құрылғысын орнатқаннан кейін, әдепкі дыбыс шығару құрылғысын DisplayPort/HDMl етіп орнатқаныңызға көз жеткізіңіз. (Элементтің атауы операциялық жүйеге байланысты әртүрлі болуы мүмкін.)
7. USB 3.2 Gen 1 порты
   USB 3.2 Gen 1 порты USB 3.2 Gen 1 спецификациясын қолдайды және USB 2.0 спецификациясымен үйлесімді. Бұл портты USB құрылғылары үшін пайдаланыңыз.
   (Ескертпе)
   Q-Flash Plus функциясын қосу үшін GIGABYTE веб-сайтының "Бірегей мүмкіндіктер" бетіне өтіп, қосымша ақпарат алыңыз.
8. USB Type-C^@ порты
   Реверсивті USB порты USB 3.2 Gen 2x2 спецификациясын қолдайды және USB 3.2 Gen 2, USB 3.2 Gen 1 және USB 2.0 спецификацияларымен үйлесімді. Бұл портты USB құрылғылары үшін пайдаланыңыз.
9. RJ45 LAN порты
   Gigabit Ethernet LAN порты Интернетке қосылымды 2,5 Гбит/с дейінгі деректер жылдамдығымен қамтамасыз етеді. Төменде LAN портының жарық диодтарының күйлері сипатталған.

Жылдамдық жарық диоды:

Күй	Сипаттама
Қызғылт сары	Деректердің 2,5 Гбит/с жылдамдығы
Жасыл	Деректердің 1 Гбит/с жылдамдығы
Өшірулі	Деректердің 100 Мбит/с жылдамдығы

Белсенділік жарық диоды:

Күй	Сипаттама
Жыпылықтайды	Деректерді жіберу немесе қабылдау жүріп жатыр
Өшірулі	Деректерді жіберу немесе қабылдау жүргізілмейді

10. Желілік шығыс/Алдыңғы динамиктің шығысы
    Желілік шығыс ұясы.
11. Микрофон кірісі/Артқы динамиктің шығысы
    Микрофон кірісі ұясы.
12. Оптикалық SIPDIF шығыс қосқышы
    Бұл қосқыш сандық оптикалық дыбысты қолдайтын сыртқы дыбыс жүйесіне сандық дыбыс шығысын қамтамасыз етеді. Бұл мүмкіндікті пайдаланбас бұрын, дыбыс жүйесінде оптикалық сандық дыбыс кіріс қосқышының бар екеніне көз жеткізіңіз.

Дыбыс ұясының конфигурациялары:

Ұя	Құлаққап/ 2-арналы	4-арналы	5.1-арналы	7.1-арналы
Желілік шығыс/Алдыңғы динамиктің шығысы
Микрофон кірісі/Артқы динамиктің шығысы
Алдыңғы панельдің желілік шығысы/Бүйір динамиктің шығысы
Алдыңғы панельдің микрофон кірісі/Орталық/Сабвуфер динамигінің шығысы

Дыбыс бағдарламалық жасақтамасын пайдаланып, дыбыс ұясының функционалдығын өзгертуге болады. 7.1 арналы дыбысты конфигурациялау үшін дыбыс параметрлеріне арналған дыбыс бағдарламалық жасақтамасына кіріңіз.

Дыбыс бағдарламалық жасақтамасын конфигурациялау туралы мәліметтерді GIGABYTE веб-сайтынан қараңыз.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Артқы панель қосқышына қосылған кабельді шешкен кезде, алдымен кабельді құрылғыдан алып тастаңыз, содан кейін оны аналық платадан алып тастаңыз.
• Кабельді шешкен кезде, оны қосқыштан тікелей тартып шығарыңыз. Кабель қосқышының ішінде электрлік қысқа тұйықталуды болдырмау үшін оны жаққа қарай шайқамаңыз.

Борттағы түймелер мен жарықдиодтар

RST SW (қайта жүктеу түймесі)

Қайта жүктеу түймесі (RST_SW) пайдаланушыларға аппараттық құрамдастарды өзгерткісі немесе аппараттық құралдарды тестілеуді жүргізгісі келгенде, ашық корпустағы ортада компьютерді жылдам қосуға/өшіруге мүмкіндік береді.

Қайта жүктеу түймесі пайдалану үшін бірнеше функцияны ұсынады. Түрлі тапсырмаларды орындау үшін түймені қайта картаға түсіру үшін GIGABYTE веб-сайтының "BIOS Setup" бетіне өтіп, қосымша ақпарат алу үшін "RST_SW (MULTIKEY)" іздеңіз.

CLR SW (CMOS түймесін тазалау)

Қажет болған жағдайда BIOS конфигурациясын тазарту және CMOS мәндерін зауыттық әдепкі мәндерге қайтару үшін осы түймені пайдаланыңыз.

• CMOS тазалау түймесін пайдаланбас бұрын әрқашан компьютеріңізді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жүйе қосулы кезде CMOS тазалау түймесін пайдаланбаңыз, әйтпесе жүйе өшіп қалуы мүмкін және деректер жоғалуы немесе зақымдалуы мүмкін.
• Жүйені қайта іске қосқаннан кейін зауыттық әдепкі мәндерді жүктеу үшін BIOS Setup-қа өтіңіз (Оңтайландырылған әдепкі мәндерді жүктеу опциясын таңдаңыз) немесе BIOS параметрлерін қолмен конфигурациялаңыз (қосымша ақпарат алу үшін GIGABYTE веб-сайтының "BIOS Setup" бетіне өтіңіз).

QFLASH PLUS (Q-Flash Plus түймесі)

Q-Flash Plus жүйе өшірулі болған кезде (S5 өшіру күйі) BIOS-ты жаңартуға мүмкіндік береді. Соңғы BIOS-ты USB саусақ дискісіне сақтап, оны арнайы портқа жалғаңыз, содан кейін Q-Flash Plus түймесін қарапайым басу арқылы BIOS-ты автоматты түрде жарқылдата аласыз. BIOS сәйкестендіру және жарқылдату әрекеттері басталғанда QFLED жыпылықтайды және негізгі BIOS жарқылдауы аяқталғанда жыпылықтауды тоқтатады.

Q-Flash Plus функциясын қосу үшін GIGABYTE веб-сайтының "Unique Features" бетіне өтіп, қосымша ақпарат алыңыз.

Күй индикаторлары

Күй индикаторлары жүйе қосылғаннан кейін процессордың, жадтың, графикалық картаның және операциялық жүйенің дұрыс жұмыс істеп тұрғанын көрсетеді. Егер CPU/DRAMNGA LED шамы жанса, бұл сәйкес құрылғының қалыпты жұмыс істемейтінін білдіреді; егер BOOT LED шамы жанса, бұл сіз әлі операциялық жүйеге кірмегеніңізді білдіреді.

CPU: Процессор күйінің LED шамы
DRAM: Жад күйінің LED шамы
VGA: Графикалық карта күйінің LED шамы
BOOT: Операциялық жүйе күйінің LED шамы

Ішкі қосқыштар

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2/3/4/5/6/7
10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Сыртқы құрылғыларды қосудан бұрын келесі нұсқауларды оқып шығыңыз:

•
  Алдымен құрылғыларыңыздың қосылғыңыз келетін қосқыштарға сәйкес келетініне көз жеткізіңіз.
• Құрылғыларды орнатпас бұрын құрылғыларды және компьютеріңізді өшіріңіз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан ажыратыңыз.
• Құрылғыны орнатқаннан кейін және компьютерді қосудан бұрын құрылғы кабелінің аналық платадағы қосқышқа мықтап бекітілгеніне көз жеткізіңіз.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V қуат қосқыштары және 2x12 негізгі қуат қосқышы)
Қуат қосқышын пайдалану арқылы қуат көзі аналық платадағы барлық компоненттерге жеткілікті тұрақты қуат бере алады. Қуат қосқышын қоспас бұрын, алдымен қуат көзінің өшірілгеніне және барлық құрылғылардың дұрыс орнатылғанына көз жеткізіңіз. Қуат қосқышы ақымаққа қарсы конструкцияға ие. Қуат көзінің кабелін қуат қосқышына дұрыс бағытта қосыңыз.

12V қуат қосқышы негізінен процессорды қуатпен қамтамасыз етеді. Егер 12V қуат қосқышы қосылмаса, компьютер іске қосылмайды.

Кеңейту талаптарын қанағаттандыру үшін жоғары қуат тұтынуға төтеп бере алатын қуат көзін (500 Вт немесе одан жоғары) пайдалану ұсынылады. Егер қажетті қуатты қамтамасыз етпейтін қуат көзі пайдаланылса, нәтиже тұрақсыз немесе жүктеуге келмейтін жүйеге әкелуі мүмкін.

ATX_12V_2X4_1/ATX_12V_2X4_2:

ATX_12V_2X4_1/ATX_12V_2X4_2

Түйреуіш нөмірі	Анықтама	Түйреуіш нөмірі	Анықтама
1	GND (тек 2x4-істікшелі 12V үшін)	5	+12V (тек 2x4-істікшелі 12V үшін)
2	GND (тек 2x4-істікшелі 12V үшін)	6	+12V (тек 2x4-істікшелі 12V үшін)
3	GND	7	+12V
4	GND	8	+12V

ATX:

ATX

Түйреуіш нөмірі	Анықтама	Түйреуіш нөмірі	Анықтама
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (жұмсақ Қосу/Өшіру)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (күту режимі +5V)	21	+5V
10	+12V	22	+5V
11	+12V (тек 2x12-істікшелі ATX үшін)	23	+5V (тек 2x12-істікшелі ATX үшін)
12	3.3V (тек 2x12-істікшелі ATX үшін)	24	GND (тек 2x12-істікшелі ATX үшін)

CPU_FAN/SYS_FAN1/2/3 (Желдеткіш айдарлары)
Бұл аналық платадағы барлық желдеткіш айдарлары 4 істікшелі. Көптеген желдеткіш айдарлары ақымаққа қарсы кірістіру конструкциясына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы жерге қосу сымы болып табылады). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару конструкциясы бар желдеткішті пайдалануды қажет етеді. Оңтайлы жылудың таралуы үшін шассидің ішіне жүйелік желдеткішті орнату ұсынылады.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

Түйреуіш нөмірі	Анықтама
1	GND
2	Кернеуді жылдамдықты басқару
3	Сезу
4	PWM жылдамдығын басқару

SYS_FAN4_PUMP (Жүйелік желдеткіш/суды салқындату сорғысының айдары)
Желдеткіш/сорғы айдары 4 істікшелі және ақымаққа қарсы кірістіру конструкциясына ие. Көптеген желдеткіш айдарлары ақымаққа қарсы кірістіру конструкциясына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы жерге қосу сымы болып табылады). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару конструкциясы бар желдеткішті пайдалануды қажет етеді. Оңтайлы жылудың таралуы үшін шассидің ішіне жүйелік желдеткішті орнату ұсынылады. Айдар сонымен қатар суды салқындату сорғысы үшін жылдамдықты басқаруды қамтамасыз етеді. Қосымша ақпарат алу үшін GIGABYTE веб-сайтының "BIOS Setup" бетіне өтіп, "Smart Fan 6" іздеңіз.

Pin No.	Анықтама
1	GND
2	Кернеуді жылдамдықты басқару
3	Сезу
4	PWM жылдамдығын басқару

•
  Процессор мен жүйені қызып кетуден сақтау үшін желдеткіш кабельдерін желдеткіш тақтасына қосқаныңызға көз жеткізіңіз. Қызып кету процессордың зақымдалуына немесе жүйенің істен шығуына әкелуі мүмкін.
• Бұл желдеткіш тақталары конфигурациялық секіргіш блоктар емес. Тақталарға секіргіш қалпақшаны салмаңыз.

CPU_OPT (Процессор желдеткіші/Суды салқындату сорғысының тақтасы)
Желдеткіш/сорғы тақтасы 4 істікті және ақымақтықтан қорғайтын енгізу конструкциясына ие. Көптеген желдеткіш тақталары ақымақтықтан қорғайтын енгізу конструкциясына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағдарда қосқаныңызға көз жеткізіңіз (қара қосқыш сым - жерге тұйықтау сымы). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару конструкциясы бар желдеткішті пайдалануды талап етеді.

Pin No.	Анықтама
1	GND
2	Кернеуді жылдамдықты басқару
3	Сезу
4	PWM жылдамдығын басқару

LED CllLED C2 (RGB LED жолағының тақталары)
Тақталарды стандартты 5050 RGB LED жолағын (12V/G/R/B) қосу үшін пайдалануға болады, максималды қуат көрсеткіші 2A (12V) және максималды ұзындығы 2м.

LED_C2

LED_C1

Pin No.	Анықтама
1	12V
2	G
3	R
4	B

RGB LED жолағын тақтаға қосыңыз. LED жолағының қуат істігі (штепсельде үшбұрышпен белгіленген) осы тақтаның 1 істігіне (12V) қосылуы керек. Дұрыс қосылмау LED жолағының зақымдалуына әкелуі мүмкін.

LED жолағының шамдарын қалай қосу/өшіру керектігі туралы ақпарат алу үшін GIGABYTE веб-сайтының "Бірегей мүмкіндіктер" бетіне өтіңіз.

Құрылғыларды орнатпас бұрын, құрылғыларды және компьютеріңізді өшіріңіз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан суырыңыз.

8) D LEDI/D LED2 (мекенжайлы LED жолағының тақталары)
Тақталарды стандартты 5050 мекенжайлы LED жолағын қосу үшін пайдалануға болады, максималды қуат көрсеткіші 5A (5V) және LED саны 1000.

D_LED2

D_LED1

Pin No.	Анықтама
1	V (5V)
2	Деректер
3	Pin жоқ
4	GND

Мекенжайлы LED жолағын тақтаға қосыңыз. LED жолағының қуат істігі (штепсельде үшбұрышпен белгіленген) мекенжайлы LED жолағы тақтасының 1 істігіне қосылуы керек. Дұрыс қосылмау LED жолағының зақымдалуына әкелуі мүмкін.

LED жолағының шамдарын қалай қосу/өшіру керектігі туралы ақпарат алу үшін GIGABYTE веб-сайтының "Бірегей мүмкіндіктер" бетіне өтіңіз.

Құрылғыларды орнатпас бұрын, құрылғыларды және компьютеріңізді өшіріңіз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан суырыңыз.

SATA3 21314151617 (SATA 6Gb/s қосқыштары)
SATA қосқыштары SATA 6Gb/s стандартына сәйкес келеді және SATA 3Gb/s және SATA 1.5Gb/s стандартымен үйлесімді. Әрбір SATA қосқышы бір SATA құрылғысын қолдайды. InteP чипсеті RAID 0, RAID 1 RAID 5 және RAID 10 қолдайды. RAID массивін конфигурациялау туралы нұсқаулықты алу үшін GIGABYTE веб-сайтының "RAID жинағын конфигурациялау" бетіне өтіңіз.

Pin No.	Анықтама
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA порттары үшін ыстық қосуды қосу үшін GIGABYTE веб-сайтының "BIOS Setup" бетіне өтіп, қосымша ақпарат алу үшін "SATA конфигурациясын" іздеңіз.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 Socket 3 қосқыштары)
M.2 SSD дискілерінің екі түрі бар: M.2 SATA SSD және M.2 PCIe SSD. Пайдаланғыңыз келетін M.2 ұясымен M.2 SSD дискілерінің қай түрі қолдау көрсетілетінін тексеріңіз. M.2 PCIe SSD дискісін M.2 SATA SSD дискісімен немесе SATA қатты дискісімен RAID жинағын жасау үшін пайдалануға болмайтынын ескеріңіз. RAID массивін конфигурациялау туралы нұсқаулықты алу үшін GIGABYTE веб-сайтының "RAID жинағын конфигурациялау" бетіне өтіңіз.

M.2 SSD дискісін M.2 қосқышына дұрыс орнату үшін төмендегі қадамдарды орындаңыз.

1-қадам:
Пайдаланғыңыз келетін M.2 ұясына кіру үшін, жылу таратқышты алу үшін аналық платаның жылу таратқышындағы бұрандаларды диагональ бойынша босатыңыз. Орнатылатын M.2 SSD дискісіне арналған тиісті бекіту тесігін табыңыз, содан кейін алдымен M.2 EZ-Latch Plus қыстырғышын орнатыңыз.
Егер сіз 11 Omm тесігіне M.2 SSD дискісін орнатқыңыз келсе, онда аналық платаның жылу таратқышы бар, алдымен EZ-Latch Plus қыстырғышын алып тастаңыз және жылу таратқышты мен SSD дискісін бекіту үшін аналық платаның жылу таратқыш бұрандасын пайдаланыңыз.

2-қадам:
M.2 қосқышындағы жылу өткізгішіндегі қорғаныш пленканы алып тастаңыз. M.2 SSD дискісін M.2 қосқышына бұрышпен салыңыз.

3-қадам:
M.2 SSD дискісінің алдыңғы жағын басыңыз және M.2 SSD дискісінің M.2 EZ-Latch Plus қыстырғышымен бекітілгеніне көз жеткізіңіз. Аналық платаның жылу таратқышының төменгі жағынан қорғаныш пленканы алып тастаңыз, содан кейін жылу таратқышты ауыстырыңыз және бұрандаларды диагональ бойынша қатайтыңыз.

* Әрбір M.2 қосқышымен қолдау көрсетілетін M.2 SSD түрлері:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

M.2 EZ-Latch Plus пайдалану туралы толық ақпарат алу үшін GIGABYTE веб-сайтына кіріңіз.
M 2 SSD орнатыңыз https://www.qigabyte.com/WebPage/920/M2-latchplus.html
M 2 SSD алып тастаңыз https://www.gigabyte.com/WebPage/921/removeM2.html
* АНАЛЫҚ платаның радиатор дизайны модельге байланысты өзгеруі мүмкін.

M.2 және SATA коннекторларына арналған орнату ескертпелері

SATA коннекторларының қолжетімділігі M.2 ұяларына орнатылған құрылғы түріне байланысты болуы мүмкін. M2M_SB коннекторы SATA3 2, 3 коннекторымен өткізу қабілетін бөліседі. Толық мәліметтерді келесі кестеден қараңыз.

• M2A_CPU/M2P_SB/M2Q_SB:

Коннектор/M.2 SSD түрі	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 PCIe SSD
M.2 SSD орнатылмаған

: Қол жетімді, : Қол жетімді емес

• M2M_SB:

Коннектор/M.2 SSD түрі	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe SSD
M.2 SSD орнатылмаған

F PANEL (Алдыңғы панель тақырыбы)
Төмендегі пин тағайындауларына сәйкес қуат қосқышын, қайта жүктеу қосқышын, динамикті, корпустың бұзылу қосқышын/датчигін және корпустағы жүйе күйінің индикаторын осы тақырыпқа қосыңыз. Кабельдерді қосудан бұрын оң және теріс пиндерді ескеріңіз.

• PLED/PWR_LED (Қуат диоды):
  Корпустың алдыңғы панеліндегі қуат күйі индикаторына қосылады. Жүйе жұмыс істеп тұрғанда диод жанады. Жүйе S3/ S4 ұйқы күйінде немесе өшірілгенде (S5) диод сөнеді.

Жүйе күйі	Жарық диоды
S0	Қосулы
S3/S4/S5	Өшірулі

• PW (Қуат қосқышы):
  Корпустың алдыңғы панеліндегі қуат қосқышына қосылады. Қуат қосқышын пайдаланып жүйеңізді өшіру жолын конфигурациялауға болады ("BIOS Setup" GIGABYTE веб-сайтының бетіне өтіп, қосымша ақпарат алу үшін "Soft-Off by PWR-BTTN" іздеңіз).
• SPEAK (Динамик):
  Корпустың алдыңғы панеліндегі динамикке қосылады. Жүйе іске қосылу күйін дыбыстық код арқылы хабарлайды. Жүйе іске қосылғанда ешқандай ақау анықталмаса, бір қысқа сигнал естіледі.
• HD (Қатты дискінің әрекет диоды):
  Корпустың алдыңғы панеліндегі қатты дискінің әрекет диодына қосылады. Қатты дискі деректерді оқығанда немесе жазғанда диод жанады.
• RES (Қайта жүктеу қосқышы):
  Корпустың алдыңғы панеліндегі қайта жүктеу қосқышына қосылады. Компьютер қатып қалса және қалыпты қайта жүктеуді орындай алмаса, компьютерді қайта іске қосу үшін қайта жүктеу қосқышын басыңыз.
• Cl (Корпустың бұзылу тақырыбы):
  Корпустың қақпағы алынғанын анықтай алатын корпустағы корпустың бұзылу қосқышына/датчигіне қосылады. Бұл функция корпус бұзылу қосқышы/датчигі бар корпусты қажет етеді.
• NC: Қосылым жоқ.
  Алдыңғы панельдің конструкциясы корпусқа байланысты өзгеруі мүмкін. Алдыңғы панель модулі негізінен қуат қосқышынан, қайта жүктеу қосқышынан, қуат диодынан, қатты дискінің әрекет диодынан, динамиктен және т.б. тұрады. Корпустың алдыңғы панель модулін осы тақырыпқа қосқан кезде сымдардың тағайындалуы мен пиндердің тағайындалуының дұрыс сәйкес келуін қадағалаңыз.

Алдыңғы панельдің конструкциясы корпусқа байланысты өзгеруі мүмкін. Алдыңғы панель модулі негізінен қуат қосқышынан, қайта жүктеу қосқышынан, қуат диодынан, қатты дискінің әрекет диодынан, динамиктен және т.б. тұрады. Корпустың алдыңғы панель модулін осы тақырыпқа қосқан кезде сымдардың тағайындалуы мен пиндердің тағайындалуының дұрыс сәйкес келуін қадағалаңыз.

F_AUDIO (Алдыңғы панельдің аудио тақырыбы)
Алдыңғы панельдің аудио тақырыбы High Definition audio (HD) аудиосын қолдайды. Корпустың алдыңғы панельдің аудио модулін осы тақырыпқа қосуға болады. Модуль қосқышының сым тағайындауларының аналық плата тақырыбының пин тағайындауларына сәйкес келетініне көз жеткізіңіз. Модуль қосқышы мен аналық плата тақырыбы арасындағы дұрыс емес қосылым құрылғының жұмыс істей алмауына немесе оны зақымдауына әкелуі мүмкін.

Пин нөмірі.	Анықтама
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	Пин жоқ
9	Head Phone L
10	Head Phone Detection

Кейбір корпустар әр сымда бір ұяшықтың орнына бөлек қосқыштары бар алдыңғы панельдің аудио модулін қамтамасыз етеді. Әртүрлі сым тағайындаулары бар алдыңғы панельдің аудио модулін қосу туралы ақпарат алу үшін корпус өндірушісіне хабарласыңыз.

F U32C (USB 3.2 Gen 2 қолдауы бар USB Type-C тақырыбы)
Тақырып USB 3.2 Gen 2 спецификациясына сәйкес келеді және бір USB портын қамтамасыз ете алады.

Түйіспе нөмірі	Анықтамасы	Түйіспе нөмірі	Анықтамасы
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10 U	SBU2	20	CC2

F_U32 (USB 3.2 Gen 1 Header)
Атау USB 3.2 Gen 1 және USB 2.0 спецификациясына сәйкес келеді және екі USB портын қамтамасыз ете алады. Қосымша 3,5 дюймдік алдыңғы панельді сатып алу үшін, ол екі USB 3.2 Gen 1 портын ұсынады, жергілікті дилерге хабарласыңыз.

Түйіспе нөмірі	Анықтамасы	Түйіспе нөмірі	Анықтамасы
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4 B_	GND	14	SSTX2+ B S S
5	SSTX1-	15	SSTX2- 1
6	SSTX1+	16	1 GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin S

F_USBI/F USB2 (USB 2.0/1.1 Headers)
Атаулар USB 2.0/1.1 спецификациясына сәйкес келеді. Әрбір USB атауы қосымша USB кронштейні арқылы екі USB портын қамтамасыз ете алады. Қосымша USB кронштейнін сатып алу үшін жергілікті дилерге хабарласыңыз.

Түйіспе нөмірі	Анықтамасы
1	Қуат (5V)
2	Қуат (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	Жер _
8	GND
9	Түйіспе жоқ
10	NC

USB кронштейнін орнатпас бұрын, USB кронштейнінің зақымдалуын болдырмау үшін, компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.

SPI_TPM (Trusted Platform Module Header)
Сіз бұл тақырыпқа SPI TPM (Trusted Platform Module) қоса аласыз.

Түйіспе нөмірі	Анықтамасы
1	Деректер шығысы
2	Қуат (3.3V)
3	Түйіспе жоқ
4	NC
5	Деректер кірісі
6	CLK
7	Чипті таңдау
8	Жер _ 0
9	IRQ
10	NC
11	NC
12	RST

THB CllTHB C2 (Thunderbole Add-in Card Connectors)
Коннекторлар GIGABYTE Thunderbolt" қосымша картасына қосылу үшін қолданылады.

Thunderbolt" қосымша картасын қолдайды.

CLR CMOS (Clear CMOS Jumper)
BIOS конфигурациясын тазарту және CMOS мәндерін зауыттық әдепкі күйге қайтару үшін осы секіргішті пайдаланыңыз. CMOS мәндерін тазарту үшін бұрағыш сияқты металл затты бірнеше секунд ішінде екі түйіспеге тигізіңіз.

•
  CMOS мәндерін тазалау алдында әрқашан компьютеріңізді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жүйені қайта іске қосқаннан кейін зауыттық әдепкі параметрлерді жүктеу үшін BIOS Setup-қа өтіңіз (Load Optimized Defaults (Оңтайландырылған әдепкі параметрлерді жүктеу) таңдаңыз) немесе BIOS параметрлерін қолмен конфигурациялаңыз (қосымша ақпарат алу үшін GIGABYTE веб-сайтының "BIOS Setup" (BIOS орнату) бетіне өтіңіз).

BAT (Батарея)
Батарея компьютер өшірілген кезде CMOS ішіндегі мәндерді (мысалы, BIOS конфигурациялары, күні және уақыты туралы ақпарат) сақтау үшін қуат береді. Батарея кернеуі төмен деңгейге түскенде батареяны ауыстырыңыз, әйтпесе CMOS мәндері дәл болмауы немесе жоғалуы мүмкін.

CMOS мәндерін батареяны алып тастау арқылы тазартуға болады

1. Компьютеріңізді өшіріп, қуат сымын ажыратыңыз
2. Батареяны ұстағыштан абайлап шығарып, бір минут күтіңіз. (Немесе бұрағыш сияқты металл затты пайдаланып, батарея ұстағышының оң және теріс ұштарына тигізіп, оларды 5 секундқа қысқа тұйықтаңыз.)
3. Батареяны ауыстырыңыз.
4. Қуат сымын қосып, компьютеріңізді қайта іске қосыңыз.

•
  Батареяны ауыстырмас бұрын әрқашан компьютеріңізді өшіріп, қуат сымын ажыратыңыз.
• Батареяны эквиваленттісіне ауыстырыңыз. Батареяны дұрыс емес модельге ауыстырсаңыз, құрылғыларыңыз зақымдалуы мүмкін
• Егер батареяны өзіңіз ауыстыра алмасаңыз немесе батарея моделіне сенімсіз болсаңыз, сатып алу орнына немесе жергілікті дилерге хабарласыңыз.
• Батареяны орнатқан кезде батареяның оң жағының (+) және теріс жағының (-) бағытына назар аударыңыз (оң жағы жоғары қарау керек).
• Пайдаланылған батареяларды жергілікті экологиялық ережелерге сәйкес өңдеу керек.

RST (Қайта жүктеу секіргіші)
Қайта жүктеу секіргіші (RST) шассидің алдыңғы панеліндегі қайта жүктеу қосқышына қосылуы мүмкін. Егер компьютер қатып қалса және қалыпты қайта жүктеуді орындай алмаса, компьютерді қайта іске қосу үшін қайта жүктеу қосқышын басыңыз.

Түйреуіш нөмірі.	Анықтама
1	Қайта жүктеу
2	GND

Қайта жүктеу секіргіші пайдалану үшін бірнеше функцияны ұсынады. Түймені әртүрлі тапсырмаларды орындау үшін қайта тағайындау үшін GIGABYTE веб-сайтының "BIOS Setup" (BIOS орнату) бетіне өтіп, қосымша ақпарат алу үшін "RST_SW (MULTIKEY)" іздеңіз.

BIOS Setup

BIOS (Basic Input and Output System) жүйенің аппараттық параметрлерін аналық платадағы CMOS жадында жазады. Оның негізгі функцияларына жүйе іске қосылған кезде Power-On Self-Test (POST) жүргізу, жүйе параметрлерін сақтау және операциялық жүйені жүктеу және т.б. кіреді. BIOS құрамында пайдаланушыға жүйенің негізгі конфигурация параметрлерін өзгертуге немесе белгілі бір жүйе мүмкіндіктерін іске қосуға мүмкіндік беретін BIOS Setup бағдарламасы бар.
Қуат өшірілген кезде, аналық платадағы батарея CMOS ішіндегі конфигурация мәндерін сақтау үшін CMOS-қа қажетті қуатты береді.

BIOS Setup бағдарламасына кіру үшін қуат қосылған кезде POST кезінде <Delete> пернесін басыңыз.
BIOS-ты жаңарту үшін GIGABYTE Q-Flash немесе Q-Flash Plus утилитасын пайдаланыңыз.

• Q-Flash пайдаланушыға операциялық жүйеге кірмей-ақ BIOS-ты жылдам және оңай жаңартуға немесе сақтық көшірмесін жасауға мүмкіндік береді.
• Q-Flash Plus жүйе өшірулі болған кезде (S5 күйі) BIOS-ты жаңартуға мүмкіндік береді. Соңғы BIOS-ты USB флэш-дискісіне сақтап, оны арнайы портқа қосыңыз, содан кейін Q-Flash Plus түймесін басу арқылы BIOS-ты автоматты түрде жыпылықтата аласыз.

Q-Flash және Q-Flash Plus утилиталарын пайдалану бойынша нұсқауларды алу үшін GIGABYTE веб-сайтының "Бірегей мүмкіндіктер" бетіне өтіп, "BIOS жаңарту утилиталары" деп іздеңіз.

•
  BIOS жыпылықтауы қауіпті болуы мүмкін болғандықтан, BIOS-тың ағымдағы нұсқасын пайдалану кезінде мәселелерге тап болмасаңыз, BIOS-ты жыпылықтатпау ұсынылады. BIOS-ты жыпылықтату үшін сақ болыңыз. BIOS-ты дұрыс жыпылықтатпау жүйенің дұрыс жұмыс істемеуіне әкелуі мүмкін.
• Жүйенің тұрақсыздығын немесе басқа да күтпеген нәтижелерді болдырмау үшін әдепкі параметрлерді өзгертпеу ұсынылады (қажет болмаса). Параметрлерді дұрыс өзгертпеу жүйенің іске қосылмауына әкелуі мүмкін. Бұл орын алса, CMOS мәндерін тазартып, тақтаны әдепкі мәндерге қайтаруға тырысыңыз.
• CMOS мәндерін қалай тазарту керектігі туралы аппараттық құралды орнату бөліміндегі батареяның/CMOS тазалау секіргішінің/түймесінің енгізулерін қараңыз немесе GIGABYTE веб-сайтының "BIOS Setup" бетіне өтіп, "Оңтайландырылған әдепкілерді жүктеу" деп іздеңіз.

BIOS Setup конфигурациясы туралы толығырақ ақпарат алу үшін GIGABYTE веб-сайтына кіріңіз.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Іске қосу экраны

Компьютер жүктелген кезде келесі іске қосу логотипі экраны пайда болады.

Функция пернелері

<DEL>: BIOS SETUP\Q-FLASH
BIOS Setup бағдарламасына кіру немесе BIOS Setup ішіндегі Q-Flash утилитасына кіру үшін <Delete> пернесін басыңыз.

<F12>: ЖҮКТЕУ МӘЗІРІ
Жүктеу мәзірі BIOS Setup бағдарламасына кірмей-ақ бірінші жүктеу құрылғысын орнатуға мүмкіндік береді. Жүктеу мәзірінде жоғары бағыттағы <↑> пернесін немесе төмен бағыттағы ↓ пернесін пайдаланып, бірінші жүктеу құрылғысын таңдаңыз, содан кейін қабылдау үшін <Enter> пернесін басыңыз. Жүйе бірден құрылғыдан жүктеледі.
Ескертпе: Жүктеу мәзіріндегі параметр бір рет қана әсер етеді. Жүйе қайта іске қосылғаннан кейін құрылғыны жүктеу реті әлі де BIOS Setup параметрлеріне негізделеді.

<END>: Q-FLASH
Алдымен BIOS Setup бағдарламасына кірмей-ақ, Q-Flash утилитасына тікелей кіру үшін <End> пернесін басыңыз.

Операциялық жүйені және драйверлерді орнату

Операциялық жүйені орнату

Дұрыс BIOS параметрлерімен сіз операциялық жүйені орнатуға дайынсыз.

Егер сіз операциялық жүйені RAID томына орнатқыңыз келсе, алдымен ОЖ орнату процесінде Intel@ RST VMD Controller драйверін орнатуыңыз керек. Төмендегі қадамдарды қараңыз:

1-қадам:
GIGABYTE веб-сайтына өтіп, аналық плата үлгісінің веб-парағына өтіп, Support\Download\SATA RAID/AHCI бетіндегі Intel SATA алдын ала орнату драйвері файлын жүктеп алыңыз, файлын шығарып, файлдарды USB флэш-дискісіне көшіріңіз.

2-қадам:
Windows орнату дискісінен жүктеп, стандартты ОЖ орнату қадамдарын орындаңыз. Драйверді жүктеуді сұрайтын экран пайда болғанда, Шолуды таңдаңыз.

3-қадам:
USB флэш-дискісін салып, содан кейін драйвердің орналасқан жерін қараңыз. Төменде көрсетілген экран пайда болғанда, Intel RST VMD Controller 467F таңдап, Драйверді жүктеу және ОЖ орнатуды жалғастыру үшін Келесі түймесін басыңыз.

Драйверлерді орнату

Операциялық жүйені орнатқаннан кейін жұмыс үстелінің төменгі оң жақ бұрышында GIGABYTE Control Center (GCC) арқылы драйверлер мен GIGABYTE қолданбаларын жүктеп алып, орнатқыңыз келетінін сұрайтын диалогтық терезе пайда болады. Орнатуды жалғастыру үшін Орнатуды басыңыз. (BIOS Setup ішінде Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader параметрі Қосылған күйге орнатылғанына көз жеткізіңіз.)

Соңғы пайдаланушы лицензиялық келісімі диалогтық терезесі пайда болғанда, GIGABYTE Control Center (GCC) орнату үшін <Accept> пернесін басыңыз. GIGABYTE CONTROL CENTER экранында орнатқыңыз келетін драйверлер мен қолданбаларды таңдап, Орнатуды басыңыз.

Орнату алдында жүйенің Интернетке қосылғанына көз жеткізіңіз.

Қосымша бағдарламалық қамтамасыз ету туралы ақпарат алу үшін GIGABYTE веб-сайтына кіріңіз.
https://www.gigabyte.com/WebPage/926/inte1700-app.html

Ақауларды жою туралы қосымша ақпарат алу үшін GIGABYTE веб-сайтына кіріңіз.
https://www.gigabyte.com/WebPage/351/faq.html

RAID жинағын конфигурациялау

RAID деңгейлері

	RAID 0	RAID 1	RAID 5	RAID 10
Қатты дискілердің ең аз саны	≥2	2	≥3	4
Массивтің сыйымдылығы	Қатты дискілердің саны * Ең кіші дискінің өлшемі	Ең кіші дискінің өлшемі	(Қатты дискілердің саны -1) * Ең кіші дискінің өлшемі	(Қатты дискілердің саны/2) * Ең кіші дискінің өлшемі
Ақауға төзімділік	Жоқ	Иә	Иә	Иә

Бастамас бұрын келесі элементтерді дайындаңыз:
Бұл аналық плата RAID 0, RAID 1, RAID 5 және RAID 10 қолдайды. RAID массивін конфигурациялау алдында жоғарыдағы кестеде көрсетілгендей қатты дискілердің дұрыс санын дайындаңыз.

• SATA қатты дискілері немесе SSD. Оңтайлы өнімділікті қамтамасыз ету үшін бірдей үлгідегі және сыйымдылықтағы екі қатты дискіні пайдалану ұсынылады.
• Windows орнату дискісі.
• Интернетке қосылған компьютер.
• USB флэш-дискісі.

• M.2 PCIe SSD дискісін SATA қатты дискісімен RAID жинағын жасау үшін пайдалануға болмайтынын ескеріңіз.
• M.2 және SATA қосқыштарына арналған орнату ескертулері үшін пайдаланушы нұсқаулығының "Ішкі қосқыштар" бөлімін қараңыз.

RAID массивін конфигурациялау туралы толығырақ ақпарат алу үшін GIGABYTE веб-сайтына кіріңіз. https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Сілтемелер

• GIGABYTE жылдам нұсқаулығы
• M.2 алып тастау
• GIGABYTE ақауларды жою нұсқаулығы
• GIGABYTE Realtek Audio

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

GIGABYTE Z790 AORUS ELITE AX-W - Аналық плата нұсқаулығы жүктеп алу

Қолжетімді тілдер
