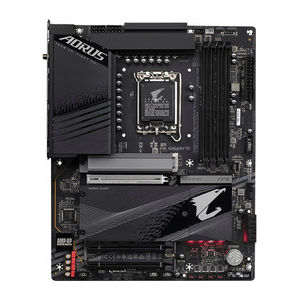

GIGABYTE Z790 AORUS ELITE AX-W - Ръководство за дънната платка

Идентифициране на ревизията на вашата дънна платка

Номерът на ревизията на вашата дънна платка изглежда така: "REV: X.X." Например, "REV: 1.0" означава, че ревизията на дънната платка е 1.0. Проверете ревизията на вашата дънна платка преди да актуализирате BIOS, драйвери на дънната платка или когато търсите техническа информация.

Пример:

Представяне на продукта

Разположение на дънната платка

Блок-схема на дънната платка

(Забележка)
Действителната поддръжка може да варира в зависимост от процесора.

Инсталиране на хардуера

Предпазни мерки при инсталиране

Дънната платка съдържа многобройни деликатни електронни схеми и компоненти, които могат да се повредят в резултат на електростатичен разряд (ESD). Преди инсталиране, внимателно прочетете ръководството за потребителя и следвайте тези процедури:

• Преди инсталиране се уверете, че шасито е подходящо за дънната платка.
• Преди инсталиране не отстранявайте или не чупете стикера със S/N (сериен номер) на дънната платка или гаранционния стикер, предоставен от вашия дилър. Тези стикери са необходими за валидиране на гаранцията.
• Винаги изключвайте променливотоковото захранване, като изключвате захранващия кабел от контакта, преди да инсталирате или премахнете дънната платка или други хардуерни компоненти.
• Когато свързвате хардуерни компоненти към вътрешните конектори на дънната платка, уверете се, че са свързани здраво и сигурно.
• Когато работите с дънната платка, избягвайте да докосвате метални проводници или конектори.
• Най-добре е да носите лента за китка против електростатичен разряд (ESD), когато работите с електронни компоненти, като например дънна платка, CPU или памет. Ако нямате лента за китка против електростатичен разряд, дръжте ръцете си сухи и първо докоснете метален предмет, за да премахнете статичното електричество.
• Преди да инсталирате дънната платка, поставете я върху антистатична подложка или в електростатичен екраниращ контейнер.
• Преди да свържете или изключите захранващия кабел от дънната платка, уверете се, че захранването е изключено.
• Преди да включите захранването, уверете се, че напрежението на захранването е настроено според местния стандарт за напрежение.
• Преди да използвате продукта, проверете дали всички кабели и захранващи конектори на вашите хардуерни компоненти са свързани.
• За да предотвратите повреда на дънната платка, не позволявайте на винтовете да влизат в контакт със схемата на дънната платка или нейните компоненти.
• Уверете се, че няма остатъчни винтове или метални компоненти, поставени върху дънната платка или в корпуса на компютъра.
• Не поставяйте компютърната система върху неравна повърхност.
• Не поставяйте компютърната система в среда с висока температура или влажност.
• Включването на компютъра по време на процеса на инсталиране може да доведе до повреда на системните компоненти, както и до физическа вреда на потребителя.
• Ако не сте сигурни за някоя от стъпките за инсталиране или имате проблем, свързан с използването на продукта, консултирайте се със сертифициран компютърен техник.
• Ако използвате адаптер, удължителен захранващ кабел или разклонител, уверете се, че сте се консултирали с неговите инструкции за инсталиране и/или заземяване.

Продуктови спецификации

CPU	LGA1700 сокет: Поддръжка за 14-то, 13-то и 12-то поколение Intel ® Core ™, Pentium ® Gold и Celeron ® процесори (Посетете уебсайта на GIGABYTE за най-новия списък с поддържани процесори.) L3 кеш паметта варира според процесора
Чипсет	Intel ® Z790 Express Chipset
Памет	14-то и 13-то поколение Intel ® Core ™ i9/i7 Pocessors: Поддръжка за DDR5 5600/5200/4800/4400 MT/s memory modules 13-то поколение Intel ® Core ™ i5/i3 и 12-то поколение Intel ® Core ™, Pentium ® Gold и Celeron ® Processors: Поддръжка за DDR5 4800/4400 MT/s memory modules 4 x DDR5 DIMM сокети, поддържащи до 192 GB (48 GB единичен DIMM капацитет) системна памет Двуканална архитектура на паметта Поддръжка за ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (работят в non-ECC режим) Поддръжка за non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Поддръжка за Extreme Memory Profile (XMP) memory modules (Конфигурацията на процесора и паметта може да повлияе на поддържаните типове памет, скорост на предаване на данни (скорост) и брой DRAM модули, моля, вижте "Списък за поддръжка на паметта" на уебсайта на GIGABYTE за повече информация.)
Вградена графика	Интегриран графичен процесор - Intel ® HD Graphics support: 1 x HDMI порт, поддържащ максимална резолюция от 4096x2160 при 60 Hz * Поддръжка за HDMI 2.0 версия и HDCP 2.3. 1 x DisplayPort, поддържащ максимална резолюция от 4096x2304 при 60 Hz * Поддръжка за DisplayPort 1.2 версия и HDCP 2.3 (Графичните спецификации може да варират в зависимост от поддръжката на процесора.)
Аудио	Realtek ® Audio CODEC High Definition Audio 2/4/5.1/7.1-channel * Можете да промените функционалността на аудио жака, като използвате аудио софтуера. За да конфигурирате 7.1-канално аудио, отворете аудио софтуера за аудио настройки. Поддръжка за S/PDIF Out
LAN	Realtek ® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Модул за безжична комуникация	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, поддържащи честотни ленти 2.4/5/6 GHz BLUETOOTH 5.3 Поддръжка за 11ax 160MHz безжичен стандарт и скорост на данни до 2.4 Gbps Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, поддържащи честотни ленти 2.4/5/6 GHz BLUETOOTH 5.3 Поддръжка за 11ax 160MHz безжичен стандарт и скорост на данни до 2.4 Gbps * Действителната скорост на предаване на данни може да варира в зависимост от околната среда и оборудването.
Разширителни слотове	CPU: 1 x PCI Express x16 слот, поддържащ PCIe 5.0 и работещ на x16 (PCIEX16) * За оптимална производителност, ако трябва да се инсталира само една PCI Express графична карта, уверете се, че сте я инсталирали в слота PCIEX16. Чипсет: 1 x PCI Express x16 слот, поддържащ PCIe 4.0 и работещ на x4 (PCIEX4_1) 1 x PCI Express x16 слот, поддържащ PCIe 3.0 и работещ на x4 (PCIEX4_2)
Интерфейс за съхранение	CPU: 1 x M.2 конектор (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Чипсет: 2 x M.2 конектори (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2Q_SB) - 1 x M.2 конектор (Socket 3, M key, type 22110/2280 SATA and PCIe 4.0 x4 SSD support) (M2M_SB) - 6 x SATA 6Gb/s connectors RAID 0, RAID 1, RAID 5 и RAID 10 поддръжка за NVMe SSD устройства за съхранение RAID 0, RAID 1, RAID 5 и RAID 10 поддръжка за SATA устройства за съхранение * Вижте "Вътрешни конектори" за бележките за инсталиране на M.2 и SATA конекторите.
USB	Чипсет: 1 x USB Type-C ® порт на задния панел, с USB 3.2 Gen 2x2 поддръжка 1 x USB Type-C ® порт с USB 3.2 Gen 2 поддръжка, достъпен през вътрешния USB header 2 x USB 3.2 Gen 2 Type-A портове (червени) на задния панел 5 x USB 3.2 Gen 1 портове (3 порта на задния панел, 2 порта достъпни през вътрешния USB header) Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 портове (4 порта на задния панел, 4 порта достъпни през вътрешните USB headers)
Вътрешни конектори	1 x 24-пинов ATX основен захранващ конектор 2 x 8-пинови ATX 12V захранващи конектори 1 x header за вентилатор на процесора 1 x header за вентилатор на процесора/помпа за водно охлаждане 3 x headers за вентилатори на системата 1 x header за вентилатор на системата/помпа за водно охлаждане 2 x addressable LED strip headers 2 x RGB LED strip headers 4 x M.2 Socket 3 конектори 6 x SATA 6Gb/s конектори 1 x header за предния панел 1 x audio header за предния панел 1 x USB Type-C ® header, с USB 3.2 Gen 2 поддръжка 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers
Вътрешни конектори	2 x Thunderbolt ™ add-in card конектори 1 x Trusted Platform Module header (За GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 module only) 1 x reset button 1 x Q-Flash Plus button 1 x Clear CMOS button 1 x reset jumper 1 x Clear CMOS jumper
Конектори на задния панел	1 x USB Type-C ® port, с USB 3.2 Gen 2x2 поддръжка 2 x USB 3.2 Gen 2 Type-A портове (червени) 3 x USB 3.2 Gen 1 портове 4 x USB 2.0/1.1 портове 2 x SMA антенни конектора (2T2R) 1 x HDMI порт 1 x DisplayPort 1 x RJ-45 порт 1 x оптичен S/PDIF Out конектор 2 x аудио жака
I/O Controller	iTE ® I/O Controller Chip
Хардуерен монитор	Откриване на напрежение Откриване на температура Откриване на скорост на вентилатора Откриване на дебит на водното охлаждане Предупреждение за повреда на вентилатора Контрол на скоростта на вентилатора * Дали функцията за контрол на скоростта на вентилатора (помпата) се поддържа, ще зависи от вентилатора (помпата), който инсталирате.
BIOS	1 x 256 Mbit flash Използване на лицензиран AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Уникални характеристики	Поддръжка за GIGABYTE Control Center (GCC) * Наличните приложения в GCC може да варират в зависимост от модела на дънната платка. Поддържаните функции на всяко приложение също може да варират в зависимост от спецификациите на дънната платка. Поддръжка за Q-Flash Поддръжка за Q-Flash Plus Поддръжка за Smart Backup
Включен софтуер	Norton ® Internet Security (OEM version) Софтуер за управление на честотната лента на LAN
Операционна система	Поддръжка за Windows 11 64-bit Поддръжка за Windows 10 64-bit
Форм фактор	ATX форм фактор; 30.5cm x 24.4cm

* GIGABYTE си запазва правото да прави всякакви промени в продуктовите спецификации и информацията, свързана с продукта, без предварително уведомление.

Процесор и охладител за процесор

Прочетете следните указания, преди да започнете да инсталирате процесора:

• Уверете се, че дънната платка поддържа процесора.
  (Отидете на уебсайта на GIGABYTE за най-новия списък с поддържани процесори.)
• Винаги изключвайте компютъра и изключвайте захранващия кабел от контакта, преди да инсталирате процесора, за да предотвратите повреда на хардуера.
• Намерете щифт номер едно на процесора. Процесорът не може да бъде поставен, ако е ориентиран неправилно. (Или може да намерите прорезите от двете страни на процесора и ключовете за подравняване на цокъла на процесора.)
• Нанесете равномерен и тънък слой термопаста върху повърхността на процесора.
• Не включвайте компютъра, ако охладителят на процесора не е инсталиран, в противен случай може да възникне прегряване и повреда на процесора.
• Задайте хост честотата на процесора в съответствие със спецификациите на процесора. Не се препоръчва честотата на системната шина да бъде зададена извън спецификациите на хардуера, тъй като не отговаря на стандартните изисквания за периферните устройства. Ако желаете да зададете честотата извън стандартните спецификации, моля, направете го според вашите хардуерни спецификации, включително процесора, графичната карта, паметта, твърдия диск и др.

Забележете ориентацията на процесора

Забележете ключовете за подравняване на цокъла на процесора на дънната платка и прорезите на процесора.

Не премахвайте капака на цокъла на процесора, преди да поставите процесора. Той може да изскочи автоматично от товарната плоча, след като поставите процесора и затворите товарната плоча.

Моля, посетете уебсайта на GIGABYTE за подробности относно инсталирането на хардуера.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Инсталиране на процесора

Следвайте стъпките по-долу, за да инсталирате правилно процесора в цокъла на процесора на дънната платка.

1. 1. Внимателно натиснете дръжката на лоста на цокъла на процесора надолу и далеч от цокъла
   2. Повдигнете напълно заключващия лост на цокъла на процесора.
   3. Използвайте раздела за пръсти отстрани на металната товарна плоча, за да повдигнете и отворите металната товарна плоча с прикрепен към нея пластмасов защитен капак

2. Дръжте процесора с пръсти за краищата. Подравнете маркировката на щифт номер едно на процесора (триъгълник) с ъгъла на щифт номер едно на цокъла на процесора (или може да подравните прорезите на процесора с ключовете за подравняване на цокъла) и внимателно поставете процесора в позиция

3. Уверете се, че процесорът е инсталиран правилно и след това затворете товарната плоча. Пластмасовият защитен капак ще изскочи, просто го отстранете. Закрепете лоста под фиксиращия му щифт, за да завършите инсталирането на процесора
   *Винаги поставяйте пластмасовия защитен капак, когато процесорът не е инсталиран, за да защитите цокъла на процесора.
   Не прилагайте сила, за да задействате заключващия лост на цокъла на процесора, когато процесорът не е инсталиран правилно, тъй като това би повредило процесора и цокъла на процесора.

Инсталиране на охладителя за процесор

Не забравяйте да инсталирате охладителя за процесор след инсталирането на процесора. (Действителният процес на инсталиране може да се различава в зависимост от използвания охладител за процесор. Вижте ръководството за потребителя за вашия охладител за процесор.)

1. Нанесете равномерен и тънък слой термопаста върху повърхността на инсталирания процесор

2. Поставете охладителя върху процесора, като подравните четирите щифта за натискане през отворите за щифтове на дънната платка. Натиснете щифтовете за натискане диагонално.

3. Накрая, свържете захранващия конектор на охладителя за процесор към конектора за вентилатор на процесора (CPU FAN) на дънната платка


Инсталиране на паметта

Прочетете следните указания, преди да започнете да инсталирате паметта:

• Уверете се, че дънната платка поддържа паметта. Препоръчително е да се използва памет със същия капацитет, марка, скорост и чипове. (Отидете на уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
• Винаги изключвайте компютъра и изключвайте захранващия кабел от контакта, преди да инсталирате паметта, за да предотвратите повреда на хардуера.
• Модулите памет имат конструкция, защитена от грешки. Модулът памет може да бъде инсталиран само в една посока. Ако не можете да поставите паметта, сменете посоката.

Конфигурация на двуканална памет

Тази дънна платка предлага четири цокъла за памет и поддържа технология за двуканална памет. След като паметта бъде инсталирана, BIOS автоматично ще открие спецификациите и капацитета на паметта. Активирането на режим на двуканална памет ще удвои оригиналната честотна лента на паметта.

Четирите цокъла за памет са разделени на два канала и всеки канал има два цокъла за памет, както следва:

Канал A: DDR5 Al, DDR5 A2
Канал B: DDR5 Bl, DDR5 B2

Препоръчителна конфигурация на двуканален режим на паметта

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 модула	- -	DS/SS	- -	DS/SS
4 модула	DS/SS	DS/SS	DS/SS	DS/SS

(SS=едностранна, DS=двустранна, "- -"=без памет)

Поради ограничения на процесора, прочетете следните указания, преди да инсталирате паметта в режим Dual Channel.

1. Режимът Dual Channel не може да бъде активиран, ако е инсталиран само един модул памет.
2. Когато активирате режим Dual Channel с два или четири модула памет, се препоръчва да се използва памет със същия капацитет, марка, скорост и чипове.


Когато инсталирате един модул памет, препоръчваме да го инсталирате в цокъла DDR5_A2 или DDR5 B2.

Инсталиране на разширителна карта

Прочетете следните указания, преди да започнете да инсталирате разширителна карта:

•
  Уверете се, че дънната платка поддържа разширителната карта. Прочетете внимателно ръководството, което се доставя с вашата разширителна карта.
• Винаги изключвайте компютъра и изключвайте захранващия кабел от контакта, преди да инсталирате разширителна карта, за да предотвратите повреда на хардуера.

Следвайте стъпките по-долу, за да инсталирате правилно вашата разширителна карта в слота за разширение.

1. Намерете слот за разширение, който поддържа вашата карта. Отстранете металния капак на слота от задния панел на шасито.
2. Подравнете картата със слота и натиснете картата надолу, докато не се постави напълно в слота.
3. Уверете се, че разширителната карта е напълно поставена в своя слот.
4. Закрепете металната скоба на картата към задния панел на шасито с винт.
5. След като инсталирате всички разширителни карти, поставете обратно капака(ците) на шасито.
6. Включете компютъра си. Ако е необходимо, отидете в BIOS Setup, за да направите необходимите промени в BIOS за вашата разширителна(и) карта(и).
7. Инсталирайте драйвера, предоставен с разширителната карта, във вашата операционна система.


Конектори на задния панел

1. USB 2.0/1.1 Port
   USB портът поддържа USB 2.0/1.1 спецификацията. Използвайте този порт за USB устройства.
2. SMA Antenna Connectors (2T2R)
   Използвайте този конектор за свързване на антена.

   Затегнете антените към конекторите за антени и след това насочете антените правилно за по-добро приемане на сигнала.
3. USB 3.2 Gen 2 Type-A Port (Red)
   USB 3.2 Gen 2 портът поддържа USB 3.2 Gen 2 спецификацията и е съвместим с USB 3.2 Gen 1 и USB 2.0 спецификациите. Използвайте този порт за USB устройства.
4. USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
   USB 3.2 Gen 2 портът поддържа USB 3.2 Gen 2 спецификацията и е съвместим с USB 3.2 Gen 1 и USB 2.0 спецификациите. Използвайте този порт за USB устройства. Преди да използвате Q-Flash Plus (^{Забележка}), се уверете, че първо сте поставили USB флаш устройството в този порт.
5. DisplayPort
   DisplayPort осигурява висококачествени цифрови изображения и аудио, поддържайки двупосочно аудио предаване.
   DisplayPort може да поддържа HDCP 2.3 механизми за защита на съдържанието. Можете да използвате този порт, за да свържете поддържан от DisplayPort монитор. Забележка: Технологията DisplayPort може да поддържа максимална резолюция от 4096x2304@60 Hz, но действителните поддържани резолюции зависят от използвания монитор.
6. HDMI Port

   HDMI портът е съвместим с HDCP 2.3 и поддържа Dolby TrueHD и DTS HIGH-DEFINITION MULTIMEDIA INTERFACE HD Master Audio формати. Той също така поддържа до 192KHz/24bit 7.1-канален LPCM аудио изход. Можете да използвате този порт, за да свържете поддържан от HDMl монитор. Максималната поддържана резолюция е 4096x2160@60 Hz, но действителните поддържани резолюции зависят от използвания монитор.

   След инсталиране на устройството DisplayPort/HDMl, уверете се, че сте задали устройството за възпроизвеждане на звук по подразбиране на DisplayPort/HDMl. (Името на елемента може да се различава в зависимост от вашата операционна система.)
7. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 портът поддържа USB 3.2 Gen 1 спецификацията и е съвместим с USB 2.0 спецификацията. Използвайте този порт за USB устройства.
   (Забележка)
   За да активирате функцията Q-Flash Plus, моля, отидете на страницата "Unique Features" на уебсайта на GIGABYTE за повече информация.
8. USB Type-C^@ Port
   Реверсивният USB порт поддържа USB 3.2 Gen 2x2 спецификацията и е съвместим с USB 3.2 Gen 2, USB 3.2 Gen 1 и USB 2.0 спецификациите. Използвайте този порт за USB устройства.
9. RJ45 LAN Port
   Gigabit Ethernet LAN портът осигурява интернет връзка със скорост на данните до 2,5 Gbps. По-долу са описани състоянията на светодиодите на LAN порта.

Speed LED:

State	Description
Orange	2.5 Gbps data rate
Green	1 Gbps data rate
Off	100 Mbps data rate

Activity LED:

State	Description
Blinking	Data transmission or receiving is occurring
Off	No data transmission or receiving is occurring

10. Line Out/Front Speaker Out
    Изходният жак.
11. Mic In/Rear Speaker Out
    Жакът за микрофон.
12. Optical SIPDIF Out Connector
    Този конектор осигурява цифров аудио изход към външна аудио система, която поддържа цифрово оптично аудио. Преди да използвате тази функция, уверете се, че вашата аудио система осигурява оптичен цифров аудио входен конектор.

Аудио конфигурации на жака:

Jack	Headphone/ 2-channel	4-channel	5.1-channel	7.1-channel
Line Out/Front Speaker Out
Mic In/Rear Speaker Out
Front Panel Line Out/Side Speaker Out
Front Panel Mic In/Center/Subwoofer Speaker Out

Можете да промените функционалността на аудио жака с помощта на аудио софтуера. За да конфигурирате 7.1-канално аудио, влезте в аудио софтуера за аудио настройки.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на аудио софтуера.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Когато премахвате кабела, свързан към конектор на задния панел, първо премахнете кабела от вашето устройство и след това го премахнете от дънната платка.
• Когато премахвате кабела, издърпайте го направо от конектора. Не го клатете от една страна на друга, за да предотвратите електрическо късо съединение вътре в конектора на кабела.

Бутони и светодиоди на платката

RST SW (Бутон за рестартиране)

Бутонът за рестартиране (RST_SW) позволява на потребителите бързо да включват/изключват компютъра в среда с отворен корпус, когато искат да сменят хардуерни компоненти или да провеждат хардуерни тестове.

Бутонът за рестартиране ви предоставя няколко функции за използване. За да пренастроите бутона да изпълнява различни задачи, моля, отидете на страницата "BIOS Setup" на уебсайта на GIGABYTE и потърсете "RST_SW (MULTIKEY)" за повече информация.

CLR SW (Бутон за изчистване на CMOS)

Използвайте този бутон, за да изчистите конфигурацията на BIOS и да върнете стойностите на CMOS до фабричните настройки, когато е необходимо.

• Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да използвате бутона за изчистване на CMOS.
• Не използвайте бутона за изчистване на CMOS, когато системата е включена, в противен случай системата може да се изключи и да възникне загуба или повреда на данни.
• След рестартиране на системата, отидете в BIOS Setup, за да заредите фабричните настройки (изберете Load Optimized Defaults) или ръчно конфигурирайте настройките на BIOS (моля, отидете на страницата "BIOS Setup" на уебсайта на GIGABYTE за повече информация).

QFLASH PLUS (Q-Flash Plus бутон)

Q-Flash Plus ви позволява да актуализирате BIOS, когато системата ви е изключена (състояние на изключване S5). Запазете най-новия BIOS на USB флаш устройство и го включете в специалния порт, след което вече можете да флашнете BIOS автоматично, като просто натиснете бутона Q-Flash Plus. QFLED ще мига, когато започнат дейностите по съвпадение и флашване на BIOS, и ще спре да мига, когато основното флашване на BIOS приключи.

За да активирате функцията Q-Flash Plus, моля, отидете на страницата "Unique Features" на уебсайта на GIGABYTE за повече информация.

Светодиоди за състоянието

Светодиодите за състоянието показват дали процесорът, паметта, графичната карта и операционната система работят правилно след включване на захранването на системата. Ако светодиодът CPU/DRAMNGA свети, това означава, че съответното устройство не работи нормално; ако светодиодът BOOT свети, това означава, че все още не сте влезли в операционната система.

CPU: Светодиод за състоянието на процесора
DRAM: Светодиод за състоянието на паметта
VGA: Светодиод за състоянието на графичната карта
BOOT: Светодиод за състоянието на операционната система

Вътрешни конектори

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2/3/4/5/6/7
10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Прочетете следните указания, преди да свържете външни устройства:

•
  Първо се уверете, че вашите устройства са съвместими с конекторите, които искате да свържете.
• Преди да инсталирате устройствата, не забравяйте да изключите устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.
• След като инсталирате устройството и преди да включите компютъра, уверете се, че кабелът на устройството е здраво закрепен към конектора на дънната платка.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V захранващи конектори и 2x12 главен захранващ конектор)
С използването на захранващия конектор захранването може да осигури достатъчно стабилно захранване на всички компоненти на дънната платка. Преди да свържете захранващия конектор, първо се уверете, че захранването е изключено и всички устройства са правилно инсталирани. Захранващият конектор притежава надежден дизайн. Свържете захранващия кабел към захранващия конектор в правилната ориентация.

12V захранващият конектор основно захранва процесора. Ако 12V захранващият конектор не е свързан, компютърът няма да стартира.

За да отговори на изискванията за разширение, се препоръчва да се използва захранване, което може да издържи на висока консумация на енергия (500W или повече). Ако се използва захранване, което не осигурява необходимата мощност, резултатът може да доведе до нестабилна или невъзможна за зареждане система.

ATX_12V_2X4_1/ATX_12V_2X4_2:

ATX_12V_2X4_1/ATX_12V_2X4_2

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	GND (само за 2x4-пинов 12V)	5	+12V (само за 2x4-пинов 12V)
2	GND (само за 2x4-пинов 12V)	6	+12V (само за 2x4-пинов 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

ATX

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (готовност +5V)	21	+5V
10	+12V	22	+5V
11	+12V (само за 2x12-пинов ATX)	23	+5V (само за 2x12-пинов ATX)
12	3.3V (само за 2x12-пинов ATX)	24	GND (само за 2x12-пинов ATX)

CPU_FAN/SYS_FAN1/2/3 (конектори за вентилатори)
Всички конектори за вентилатори на тази дънна платка са 4-пинови. Повечето конектори за вентилатори притежават защитен от грешки дизайн за поставяне. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва да се инсталира системен вентилатор вътре в шасито.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

Номер на пин	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Отчитане
4	PWM контрол на скоростта

SYS_FAN4_PUMP (конектор за системен вентилатор/помпа за водно охлаждане)
Конекторът за вентилатор/помпа е 4-пинов и притежава защитен от грешки дизайн за поставяне. Повечето конектори за вентилатори притежават защитен от грешки дизайн за поставяне. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва да се инсталира системен вентилатор вътре в шасито. Конекторът също така осигурява контрол на скоростта на помпа за водно охлаждане. Моля, навигирайте до страницата "BIOS Setup" на уебсайта на GIGABYTE и потърсете "Smart Fan 6" за повече информация.

№ на пин	Дефиниция
1	GND
2	Управление напрежението на скоростта
3	Отчитане
4	PWM управление на скоростта

•
  Уверете се, че сте свързали кабелите на вентилаторите към конекторите за вентилатори, за да предотвратите прегряването на вашия процесор и система. Прегряването може да доведе до повреда на процесора или системата може да увисне.
• Тези конектори за вентилатори не са конфигурационни джъмперни блокове. Не поставяйте джъмперна капачка върху конекторите.

CPU_OPT (Конектор за вентилатор на процесора/помпа за водно охлаждане)
Конекторът за вентилатор/помпа е 4-пинов и има защитен от грешки дизайн на вкарване. Повечето конектори за вентилатори имат защитен от грешки дизайн на вкарване. Когато свързвате кабел на вентилатор, уверете се, че сте го свързали в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора.

№ на пин	Дефиниция
1	GND
2	Управление напрежението на скоростта
3	Отчитане
4	PWM управление на скоростта

LED CllLED C2 (Конектори за RGB LED лента)
Конекторите могат да бъдат използвани за свързване на стандартна 5050 RGB LED лента (12V/G/R/B) с максимална мощност 2A (12V) и максимална дължина 2m.

LED_C2

LED_C1

№ на пин	Дефиниция
1	12V
2	G
3	R
4	B

Свържете вашата RGB LED лента към конектора. Захранващият пин (маркиран с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 (12V) на този конектор. Неправилното свързване може да доведе до повреда на LED лентата.

За това как да включите/изключите светлините на LED лентата, моля, отидете на страницата "Уникални характеристики" на уебсайта на GIGABYTE.

Преди да инсталирате устройствата, уверете се, че сте изключили устройствата и вашия компютър. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.

8) D LEDI/D LED2 (Конектори за адресируема LED лента)
Конекторите могат да бъдат използвани за свързване на стандартна 5050 адресируема LED лента с максимална мощност 5A (5V) и максимален брой 1000 светодиода.

D_LED2

D_LED1

№ на пин	Дефиниция
1	V (5V)
2	Данни
3	Няма пин
4	GND

Свържете вашата адресируема LED лента към конектора. Захранващият пин (маркиран с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 на конектора за адресируема LED лента. Неправилното свързване може да доведе до повреда на LED лентата.

За това как да включите/изключите светлините на LED лентата, моля, отидете на страницата "Уникални характеристики" на уебсайта на GIGABYTE.

Преди да инсталирате устройствата, уверете се, че сте изключили устройствата и вашия компютър. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.

SATA3 21314151617 (SATA 6Gb/s конектори)
SATA конекторите отговарят на SATA 6Gb/s стандарта и са съвместими със SATA 3Gb/s и SATA 1.5Gb/s стандарта. Всеки SATA конектор поддържа едно SATA устройство. Чипсетът InteP поддържа RAID 0, RAID 1 RAID 5 и RAID 10. Моля, отидете на страницата "Конфигуриране на RAID набор" на уебсайта на GIGABYTE за инструкции как да конфигурирате RAID масив.

№ на пин	Дефиниция
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

За да активирате горещо включване за SATA портовете, моля, отидете на страницата "BIOS Setup" на уебсайта на GIGABYTE и потърсете "SATA Configuration" за повече информация.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 Socket 3 конектори)
Има два типа M.2 SSD дискове: M.2 SATA SSD дискове и M.2 PCIe SSD дискове. Уверете се, че сте проверили кой тип M.2 SSD дискове се поддържа от M.2 слота, който искате да използвате. Моля, обърнете внимание, че M.2 PCIe SSD не може да бъде използван за създаване на RAID набор нито с M.2 SATA SSD, нито със SATA твърд диск. Моля, отидете на страницата "Конфигуриране на RAID набор" на уебсайта на GIGABYTE за инструкции как да конфигурирате RAID масив.

Следвайте стъпките по-долу, за да инсталирате правилно M.2 SSD в M.2 конектора.

Стъпка 1:
За да получите достъп до M.2 слота, който искате да използвате, разхлабете винтовете на радиатора на дънната платка диагонално, за да премахнете радиатора. Намерете правилния отвор за монтаж на M.2 SSD, който ще бъде инсталиран, и след това първо инсталирайте M.2 EZ-Latch Plus щипката.
Ако искате да инсталирате M.2 SSD в отвора 11 Omm, който вече има дистанционер за радиатора на дънната платка, уверете се, че първо сте премахнали EZ-Latch Plus щипката и използвайте винта на радиатора на дънната платка, за да закрепите радиатора и SSD диска.

Стъпка 2:
Отстранете защитното фолио от термоподложката на M.2 конектора. Поставете M.2 SSD в M.2 конектора под ъгъл.

Стъпка 3:
Натиснете надолу предния край на M.2 SSD и се уверете, че M.2 SSD е закрепен от M.2 EZ-Latch Plus щипката. Отстранете защитното фолио от дъното на радиатора на дънната платка, след което поставете радиатора и затегнете винтовете диагонално.

* Типове M.2 SSD, поддържани от всеки M.2 конектор:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

Моля, посетете уебсайта на GIGABYTE за подробности относно използването на M.2 EZ-Latch Plus.
Инсталирайте M 2 SSD https://www.qigabyte.com/WebPage/920/M2-latchplus.html
Премахнете M 2 SSD https://www.gigabyte.com/WebPage/921/removeM2.html
* Дизайнът на радиатора на дънната платка може да варира в зависимост от модела.

Съобщения за инсталиране за M.2 и SATA конекторите

Наличността на SATA конекторите може да бъде засегната от типа устройство, инсталирано в M.2 слотовете. Конекторът M2M_SB споделя честотна лента с конектора SATA3 2, 3. Вижте следната таблица за подробности.

• M2A_CPU/M2P_SB/M2Q_SB:

Конектор/Тип M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 PCIe SSD
Няма инсталиран M.2 SSD

: Налично, : Не е налично

• M2M_SB:

Конектор/Тип M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe SSD
Няма инсталиран M.2 SSD

F PANEL (конектор на предния панел)
Свържете бутона за захранване, бутона за рестартиране, високоговорителя, превключвателя/сензора за проникване в шасито и индикатора за състоянието на системата на шасито към този конектор според назначенията на пиновете по-долу. Обърнете внимание на положителните и отрицателните пинове, преди да свържете кабелите.

• PLED/PWR_LED (Индикатор за захранване):
  Свързва се към индикатора за състоянието на захранването на предния панел на шасито. Светодиодът свети, когато системата работи. Светодиодът е изключен, когато системата е в състояние на заспиване S3/S4 или е изключена (S5).

Състояние на системата	LED
S0	Включен
S3/S4/S5	Изключен

• PW (Бутон за захранване):
  Свързва се към бутона за захранване на предния панел на шасито. Можете да конфигурирате начина за изключване на системата си с помощта на бутона за захранване (моля, отидете на страницата "BIOS Setup" на уебсайта на GIGABYTE и потърсете "Soft-Off by PWR-BTTN" за повече информация).
• SPEAK (Високоговорител):
  Свързва се към високоговорителя на предния панел на шасито. Системата отчита състоянието на стартиране на системата чрез издаване на звуков код. Ако при стартиране на системата не бъде открит проблем, ще се чуе един кратък звуков сигнал.
• HD (LED за активност на твърдия диск):
  Свързва се към LED индикатора за активност на твърдия диск на предния панел на шасито. Светодиодът свети, когато твърдият диск чете или записва данни.
• RES (Бутон за рестартиране):
  Свързва се към бутона за рестартиране на предния панел на шасито. Натиснете бутона за рестартиране, за да рестартирате компютъра, ако компютърът замръзне и не успее да извърши нормално рестартиране.
• Cl (конектор за проникване в шасито):
  Свързва се към превключвателя/сензора за проникване в шасито на шасито, който може да открие дали капакът на шасито е бил отстранен. Тази функция изисква шаси с превключвател/сензор за проникване в шасито.
• NC: Няма връзка.
  Дизайнът на предния панел може да се различава според шасито. Модулът на предния панел се състои главно от бутон за захранване, бутон за рестартиране, LED за захранване, LED за активност на твърдия диск, високоговорител и др. Когато свързвате модула на предния панел на шасито към този конектор, уверете се, че разпределението на проводниците и разпределението на пиновете съвпадат правилно.

Дизайнът на предния панел може да се различава според шасито. Модулът на предния панел се състои главно от бутон за захранване, бутон за рестартиране, LED за захранване, LED за активност на твърдия диск, високоговорител и др. Когато свързвате модула на предния панел на шасито към този конектор, уверете се, че разпределението на проводниците и разпределението на пиновете съвпадат правилно.

F_AUDIO (конектор за аудио на предния панел)
Конекторът за аудио на предния панел поддържа High Definition audio (HD). Можете да свържете аудио модула на предния панел на шасито към този конектор. Уверете се, че разпределението на проводниците на конектора на модула съответства на разпределението на пиновете на конектора на дънната платка. Неправилното свързване между конектора на модула и конектора на дънната платка ще доведе до невъзможност на устройството да работи или дори до повреда.

Номер на пин	Дефиниция
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Някои шасита предоставят аудио модул на предния панел, който има разделени конектори на всеки проводник, вместо един щепсел. За информация относно свързването на аудио модула на предния панел, който има различни разпределения на проводниците, моля, свържете се с производителя на шасито.

F U32C (USB Type-C конектор с USB 3.2 Gen 2 поддръжка)
Конекторът съответства на USB 3.2 Gen 2 спецификацията и може да осигури един USB порт.

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10 U	SBU2	20	CC2

F_U32 (USB 3.2 Gen 1 конектор)
Конекторът отговаря на спецификацията USB 3.2 Gen 1 и USB 2.0 и може да осигури два USB порта. За закупуване на опционалния 3,5" преден панел, който осигурява два USB 3.2 Gen 1 порта, моля, свържете се с местния дилър.

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4 B_	GND	14	SSTX2+ B S S
5	SSTX1-	15	SSTX2- 1
6	SSTX1+	16	1 GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin S

F_USBI/F USB2 (USB 2.0/1.1 конектори)
Конекторите отговарят на спецификацията USB 2.0/1.1. Всеки USB конектор може да осигури два USB порта чрез опционална USB конзола. За закупуване на опционалната USB конзола, моля, свържете се с местния дилър.

Номер на пин	Дефиниция
1	Захранване (5V)
2	Захранване (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND _
8	GND
9	No Pin
10	NC

Преди да инсталирате USB конзолата, уверете се, че сте изключили компютъра и сте извадили захранващия кабел от контакта, за да предотвратите повреда на USB конзолата.

SPI_TPM (Конектор за доверен платформен модул)
Може да свържете SPI TPM (Trusted Platform Module) към този конектор.

Номер на пин	Дефиниция
1	Изход за данни
2	Захранване (3.3V)
3	No Pin
4	NC
5	Вход за данни
6	CLK
7	Избор на чип
8	GND _ 0
9	IRQ
10	NC
11	NC
12	RST

THB CllTHB C2 (Thunderbole конектори за добавяне на карта)
Конекторите се използват за свързване към добавяща карта GIGABYTE Thunderbolt".

Поддържа Thunderbolt" добавяща карта.

CLR CMOS (Джъмпер за изчистване на CMOS)
Използвайте този джъмпер, за да изчистите конфигурацията на BIOS и да нулирате CMOS стойностите до фабричните настройки. За да изчистите CMOS стойностите, използвайте метален предмет, като например отвертка, за да докоснете двата пина за няколко секунди.

•
  Винаги изключвайте компютъра си и изваждайте захранващия кабел от контакта, преди да изчистите CMOS стойностите.
• След рестартиране на системата, отидете в BIOS Setup, за да заредите фабричните настройки (изберете Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране)) или ръчно конфигурирайте BIOS настройките (моля, навигирайте до страницата "BIOS Setup" (Настройка на BIOS) на уебсайта на GIGABYTE за повече информация).

BAT (Батерия)
Батерията осигурява захранване, за да запази стойностите (като например BIOS конфигурации, информация за дата и час) в CMOS, когато компютърът е изключен. Сменете батерията, когато напрежението на батерията спадне до ниско ниво или CMOS стойностите може да не са точни или да бъдат загубени.

Можете да изчистите CMOS стойностите, като извадите батерията

1. Изключете компютъра и извадете захранващия кабел
2. Внимателно извадете батерията от държача за батерията и изчакайте една минута. (Или използвайте метален предмет като отвертка, за да докоснете положителните и отрицателните клеми на държача на батерията, като ги окъсите за 5 секунди.)
3. Сменете батерията.
4. Включете захранващия кабел и рестартирайте компютъра си.

•
  Винаги изключвайте компютъра и изваждайте захранващия кабел, преди да смените батерията.
• Сменете батерията с еквивалентна. Може да възникне повреда на вашите устройства, ако батерията е сменена с неправилен модел.
• Свържете се с мястото на покупка или с местния дилър, ако не можете да смените батерията сами или не сте сигурни за модела на батерията.
• Когато инсталирате батерията, обърнете внимание на ориентацията на положителната страна (+) и отрицателната страна (-) на батерията (положителната страна трябва да е обърната нагоре).
• Използваните батерии трябва да се обработват в съответствие с местните екологични разпоредби.

RST (Reset Jumper)
Reset jumper (RST) може да се свърже към reset switch (превключвател за рестартиране) на предния панел на шасито. Натиснете reset switch (превключвателя за рестартиране), за да рестартирате компютъра, ако компютърът замръзне и не успее да извърши нормално рестартиране.

Pin No.	Определение
1	Reset
2	GND

Reset jumper ви предоставя няколко функции за използване. За да пренастроите бутона за извършване на различни задачи, моля, отидете на страницата "BIOS Setup" на уебсайта на GIGABYTE и потърсете "RST_SW (MULTIKEY)" за повече информация.

Настройка на BIOS

BIOS (Basic Input and Output System) записва хардуерни параметри на системата в CMOS на дънната платка. Основните ѝ функции включват провеждане на Power-On Self-Test (POST) по време на стартиране на системата, запазване на системни параметри и зареждане на операционната система и др. BIOS включва програма за настройка на BIOS, която позволява на потребителя да променя основните настройки на конфигурацията на системата или да активира определени системни функции.
Когато захранването е изключено, батерията на дънната платка осигурява необходимото захранване на CMOS, за да запази стойностите на конфигурацията в CMOS.

За да получите достъп до програмата за настройка на BIOS, натиснете клавиша <Delete> по време на POST, когато захранването е включено.
За да надстроите BIOS, използвайте помощната програма GIGABYTE Q-Flash или Q-Flash Plus.

• Q-Flash позволява на потребителя бързо и лесно да надстрои или архивира BIOS, без да влиза в операционната система.
• Q-Flash Plus ви позволява да актуализирате BIOS, когато вашата система е изключена (състояние на изключване S5). Запазете най-новата BIOS версия на USB памет и я включете в специалния порт, след което вече можете автоматично да флашнете BIOS, като просто натиснете бутона Q-Flash Plus.

За инструкции относно използването на помощните програми Q-Flash и Q-Flash Plus, моля, отидете на страницата "Уникални функции" на уебсайта на GIGABYTE и потърсете "BIOS Update Utilities".

•
  Тъй като флашването на BIOS е потенциално рисковано, ако не срещате проблеми, използвайки текущата версия на BIOS, препоръчва се да не флашвате BIOS. За да флашнете BIOS, направете го с повишено внимание. Неправилното флашване на BIOS може да доведе до неизправност на системата.
• Препоръчва се да не променяте настройките по подразбиране (освен ако не е необходимо), за да предотвратите нестабилност на системата или други неочаквани резултати. Неправилното променяне на настройките може да доведе до невъзможност за зареждане на системата. Ако това се случи, опитайте да изчистите CMOS стойностите и да нулирате платката до стойностите по подразбиране.
• Вижте въведенията за батерията/джъмпера/бутона за изчистване на CMOS в главата за инсталиране на хардуер или отидете на страницата "BIOS Setup" на уебсайта на GIGABYTE и потърсете "Load Optimized Defaults" за това как да изчистите CMOS стойностите.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на BIOS Setup.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Стартов екран

Следният стартов екран с лого ще се появи, когато компютърът се зарежда.

Функционални клавиши

<DEL>: BIOS SETUP\Q-FLASH
Натиснете клавиша <Delete>, за да влезете в BIOS Setup или за да получите достъп до помощната програма Q-Flash в BIOS Setup.

<F12>: BOOT MENU
Boot Menu ви позволява да зададете първото устройство за зареждане, без да влизате в BIOS Setup. В Boot Menu използвайте клавиша със стрелка нагоре <↑> или клавиша със стрелка надолу ↓, за да изберете първото устройство за зареждане, след което натиснете <Enter>, за да приемете. Системата ще се зареди от устройството незабавно.
Забележка: Настройката в Boot Menu е ефективна само веднъж. След рестартиране на системата, редът на зареждане на устройствата все още ще се основава на настройките на BIOS Setup.

<END>: Q-FLASH
Натиснете клавиша <End>, за да получите достъп до помощната програма Q-Flash директно, без да се налага първо да влизате в BIOS Setup.

Инсталиране на операционната система и драйвери

Инсталиране на операционна система

С правилните настройки на BIOS сте готови да инсталирате операционната система.

Ако искате да инсталирате операционна система на RAID том, трябва първо да инсталирате драйвера Intel@ RST VMD Controller по време на процеса на инсталиране на операционната система. Вижте стъпките по-долу:

Стъпка 1:
Отидете на уебсайта на GIGABYTE, отидете на уеб страницата на модела на дънната платка, изтеглете файла с драйвера Intel SATA Preinstall на страницата Support\Download\SATA RAID/AHCI, разархивирайте файла и копирайте файловете на вашата USB памет.

Стъпка 2:
Заредете от инсталационния диск на Windows и изпълнете стандартните стъпки за инсталиране на операционната система. Когато се появи екранът, който ви моли да заредите драйвера, изберете Browse (Преглед).

Стъпка 3:
Поставете USB паметта и след това намерете местоположението на драйвера. Когато се появи екран, както е показано по-долу, изберете Intel RST VMD Controller 467F и щракнете върху Next (Напред), за да заредите драйвера и да продължите инсталирането на операционната система.

Инсталиране на драйвери

След като инсталирате операционната система, в долния десен ъгъл на работния плот ще се появи диалогов прозорец, който ви пита дали искате да изтеглите и инсталирате драйверите и приложенията на GIGABYTE чрез GIGABYTE Control Center (GCC). Щракнете върху Install (Инсталиране), за да продължите с инсталацията. (В BIOS Setup се уверете, че Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader е зададено на Enabled (Разрешено).)

Когато се появи диалоговият прозорец End User License Agreement (Лицензионно споразумение с краен потребител), натиснете <Accept>, за да инсталирате GIGABYTE Control Center (GCC). На екрана GIGABYTE CONTROL CENTER изберете драйверите и приложенията, които искате да инсталирате, и щракнете върху Install (Инсталиране).

Преди инсталирането се уверете, че системата е свързана с интернет.

Моля, посетете уебсайта на GIGABYTE за повече информация за софтуера.
https://www.gigabyte.com/WebPage/926/inte1700-app.html

Моля, посетете уебсайта на GIGABYTE за повече информация за отстраняване на неизправности.
https://www.gigabyte.com/WebPage/351/faq.html

Конфигуриране на RAID набор

RAID нива

	RAID 0	RAID 1	RAID 5	RAID 10
Минимален брой твърди дискове	≥2	2	≥3	4
Капацитет на масива	Брой твърди дискове * Размер на най-малкия диск	Размер на най-малкия диск	(Брой твърди дискове -1) * Размер на най-малкия диск	(Брой твърди дискове/2) * Размер на най-малкия диск
Отказоустойчивост	Не	Да	Да	Да

Преди да започнете, моля, подгответе следните елементи:
Тази дънна платка поддържа RAID 0, RAID 1, RAID 5 и RAID 10. Подгответе правилния брой твърди дискове, както е посочено в таблицата по-горе, преди да конфигурирате RAID масив.

• SATA твърди дискове или SSD. За да осигурите оптимална производителност, препоръчва се да използвате два твърди диска с идентичен модел и капацитет.
• Инсталационен диск на Windows.
• Компютър, свързан с интернет.
• USB памет.

• Моля, обърнете внимание, че M.2 PCIe SSD не може да се използва за създаване на RAID набор с SATA твърд диск.
• Вижте раздела "Вътрешни конектори" в ръководството на потребителя за съобщенията за инсталиране за M.2 и SATA конекторите.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на RAID масив. https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Препратки

• GIGABYTE Кратко ръководство
• Премахване на M.2
• GIGABYTE Ръководство за отстраняване на неизправности
• GIGABYTE Realtek Audio

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли GIGABYTE Z790 AORUS ELITE AX-W - Ръководство за дънната платка

Налични езици
