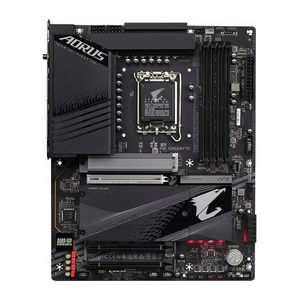

GIGABYTE Z790 AORUS ELITE AX-W - Anakart Kılavuzu

Anakart Revizyonunuzu Belirleme

Anakartınızdaki revizyon numarası şu şekilde görünür: "REV: X.X." Örneğin, "REV: 1.0", anakartın revizyonunun 1.0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncellemeden veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.

Örnek:

Ürün Tanıtımı

Anakart Yerleşimi

Anakart Blok Şeması

(Not)
Gerçek destek, CPU'ya göre değişebilir.

Donanım Kurulumu

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu hasar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, kullanım kılavuzunu dikkatlice okuyun ve şu prosedürleri izleyin:

• Kurulumdan önce, kasanın anakart için uygun olduğundan emin olun.
• Kurulumdan önce, satıcınız tarafından sağlanan anakart S/N (Seri Numarası) etiketini veya garanti etiketini çıkarmayın veya kırmayın. Bu etiketler garanti doğrulaması için gereklidir.
• Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce daima güç kablosunu prizden çekerek AC gücünü kesin.
• Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken, sıkıca ve güvenli bir şekilde bağlandıklarından emin olun.
• Anakartı tutarken, herhangi bir metal uca veya konektöre dokunmaktan kaçının.
• Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. Bir ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve önce statik elektriği gidermek için metal bir nesneye dokunun.
• Anakartı takmadan önce, lütfen antistatik bir pedin üzerinde veya elektrostatik koruyucu bir kap içinde bulundurun.
• Güç kaynağı kablosunu anakarttan bağlamadan veya çıkarmadan önce, güç kaynağının kapalı olduğundan emin olun.
• Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
• Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
• Anakartın zarar görmesini önlemek için, vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
• Anakartın üzerinde veya bilgisayar kasasının içinde kalan vida veya metal bileşen olmadığından emin olun.
• Bilgisayar sistemini düz olmayan bir yüzeye yerleştirmeyin.
• Bilgisayar sistemini yüksek sıcaklıkta veya ıslak bir ortama yerleştirmeyin.
• Kurulum işlemi sırasında bilgisayarın gücünü açmak, sistem bileşenlerine zarar verebileceği gibi kullanıcının fiziksel olarak zarar görmesine de neden olabilir.
• Herhangi bir kurulum adımı hakkında emin değilseniz veya ürünün kullanımıyla ilgili bir sorununuz varsa, lütfen sertifikalı bir bilgisayar teknisyenine danışın.
• Bir adaptör, uzatma güç kablosu veya çoklu priz kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışmayı unutmayın.

Ürün Özellikleri

CPU (İşlemci)	LGA1700 soketi: 14., 13. ve 12. Nesil Intel ® Core ™, Pentium ® Gold ve Celeron ® İşlemcileri destekler (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.) L3 önbelleği CPU'ya göre değişir
Yonga Seti	Intel ® Z790 Express Yonga Seti
Bellek	14. ve 13. Nesil Intel ® Core ™ i9/i7 İşlemciler: DDR5 5600/5200/4800/4400 MT/s bellek modüllerini destekler 13. Nesil Intel ® Core ™ i5/i3 ve 12. Nesil Intel ® Core ™, Pentium ® Gold ve Celeron ® İşlemciler: DDR5 4800/4400 MT/s bellek modüllerini destekler 192 GB'a kadar (48 GB tek DIMM kapasitesi) sistem belleğini destekleyen 4 x DDR5 DIMM soketi Çift kanal bellek mimarisi ECC Olmayan tamponlu DIMM 1Rx8/2Rx8 bellek modüllerini destekler (ECC olmayan modda çalışır) ECC Olmayan tamponlu DIMM 1Rx8/2Rx8/1Rx16 bellek modüllerini destekler Extreme Memory Profile (XMP) bellek modüllerini destekler (CPU ve bellek yapılandırması, desteklenen bellek türlerini, veri hızını (hızı) ve DRAM modülü sayısını etkileyebilir, daha fazla bilgi için GIGABYTE'ın web sitesindeki "Bellek Destek Listesi"ne bakın.)
Yerleşik Grafik	Tümleşik Grafik İşlemci-Intel ® HD Graphics desteği: Maksimum 4096x2160@60 Hz çözünürlüğü destekleyen 1 x HDMI portu * HDMI 2.0 sürümü ve HDCP 2.3 desteği. Maksimum 4096x2304@60 Hz çözünürlüğü destekleyen 1 x DisplayPort * DisplayPort 1.2 sürümü ve HDCP 2.3 desteği (Grafik özellikleri CPU desteğine bağlı olarak değişebilir.)
Ses	Realtek ® Audio CODEC Yüksek Tanımlı Ses 2/4/5.1/7.1-kanal * Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz. 7.1 kanal sesi yapılandırmak için, ses ayarları için ses yazılımına erişin. S/PDIF Çıkışı desteği
LAN	Realtek ® 2.5GbE LAN çipi (2.5 Gbps/1 Gbps/100 Mbps)
Kablosuz İletişim Modülü	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0) 2.4/5/6 GHz taşıyıcı frekans bantlarını destekleyen WIFI a, b, g, n, ac, ax BLUETOOTH 5.3 11ax 160MHz kablosuz standardı ve 2.4 Gbps'ye kadar veri hızını destekler Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) 2.4/5/6 GHz taşıyıcı frekans bantlarını destekleyen WIFI a, b, g, n, ac, ax BLUETOOTH 5.3 11ax 160MHz kablosuz standardı ve 2.4 Gbps'ye kadar veri hızını destekler * Gerçek veri hızı ortama ve ekipmana bağlı olarak değişebilir.
Genişleme Yuvaları	CPU: PCIe 5.0'ı destekleyen ve x16'da çalışan 1 x PCI Express x16 yuvası (PCIEX16) * Optimum performans için, yalnızca bir PCI Express grafik kartı takılacaksa, PCIEX16 yuvasına taktığınızdan emin olun. Yonga Seti: PCIe 4.0'ı destekleyen ve x4'te çalışan 1 x PCI Express x16 yuvası (PCIEX4_1) PCIe 3.0'ı destekleyen ve x4'te çalışan 1 x PCI Express x16 yuvası (PCIEX4_2)
Depolama Arayüzü	CPU: 1 x M.2 konektörü (Soket 3, M anahtarı, tip 22110/2280 PCIe 4.0 x4/x2 SSD desteği) (M2A_CPU) Yonga Seti: 2 x M.2 konektörü (Soket 3, M anahtarı, tip 22110/2280 PCIe 4.0 x4/x2 SSD desteği) (M2P_SB, M2Q_SB) - 1 x M.2 konektörü (Soket 3, M anahtarı, tip 22110/2280 SATA ve PCIe 4.0 x4 SSD desteği) (M2M_SB) - 6 x SATA 6Gb/s konektörü NVMe SSD depolama cihazları için RAID 0, RAID 1, RAID 5 ve RAID 10 desteği SATA depolama cihazları için RAID 0, RAID 1, RAID 5 ve RAID 10 desteği * M.2 ve SATA konektörleri için kurulum uyarıları için "Dahili Konektörler"e bakın.
USB	Yonga Seti: Arka panelde USB 3.2 Gen 2x2 desteği olan 1 x USB Type-C ® portu Dahili USB başlığı aracılığıyla kullanılabilen USB 3.2 Gen 2 desteği olan 1 x USB Type-C ® portu Arka panelde 2 x USB 3.2 Gen 2 Type-A portu (kırmızı) Dahili USB başlığı aracılığıyla kullanılabilen 5 x USB 3.2 Gen 1 portu (arka panelde 3 port, 2 port) Yonga Seti+2 USB 2.0 Hub'ı: Dahili USB başlıkları aracılığıyla kullanılabilen 8 x USB 2.0/1.1 portu (arka panelde 4 port, 4 port)
Dahili Konektörler	1 x 24-pin ATX ana güç konektörü 2 x 8-pin ATX 12V güç konektörü 1 x CPU fan başlığı 1 x CPU fanı/su soğutma pompası başlığı 3 x sistem fanı başlığı 1 x sistem fanı/su soğutma pompası başlığı 2 x adreslenebilir LED şerit başlığı 2 x RGB LED şerit başlığı 4 x M.2 Soket 3 konektörü 6 x SATA 6Gb/s konektörü 1 x ön panel başlığı 1 x ön panel ses başlığı USB 3.2 Gen 2 desteği olan 1 x USB Type-C ® başlığı 1 x USB 3.2 Gen 1 başlığı 2 x USB 2.0/1.1 başlığı
Dahili Konektörler	2 x Thunderbolt ™ eklenti kartı konektörü 1 x Trusted Platform Module başlığı (Yalnızca GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 modülü için) 1 x sıfırlama düğmesi (reset button) 1 x Q-Flash Plus düğmesi 1 x Clear CMOS düğmesi 1 x sıfırlama atlama kablosu (reset jumper) 1 x Clear CMOS atlama kablosu
Arka Panel Konektörleri	USB 3.2 Gen 2x2 desteği olan 1 x USB Type-C ® portu 2 x USB 3.2 Gen 2 Type-A portu (kırmızı) 3 x USB 3.2 Gen 1 portu 4 x USB 2.0/1.1 portu 2 x SMA anten konektörü (2T2R) 1 x HDMI portu 1 x DisplayPort 1 x RJ-45 portu 1 x optik S/PDIF Çıkış konektörü 2 x ses jakı
G/Ç Denetleyici	iTE ® G/Ç Denetleyici Çipi
Donanım İzleme	Voltaj algılama Sıcaklık algılama Fan hızı algılama Su soğutma akış hızı algılama Fan arızası uyarısı Fan hızı kontrolü * Fan (pompa) hızı kontrol fonksiyonunun desteklenip desteklenmeyeceği, taktığınız fan (pompa) bağlı olacaktır.
BIOS	1 x 256 Mbit flash Lisanslı AMI UEFI BIOS kullanımı PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz Özellikler	GIGABYTE Control Center (GCC) desteği * GCC'deki mevcut uygulamalar anakart modeline göre değişebilir. Her uygulamanın desteklenen işlevleri de anakart özelliklerine bağlı olarak değişebilir. Q-Flash desteği Q-Flash Plus desteği Smart Backup desteği
Birlikte Verilen Yazılım	Norton ® Internet Security (OEM sürümü) LAN bant genişliği yönetim yazılımı
İşletim Sistemi	Windows 11 64-bit desteği Windows 10 64-bit desteği
Form Faktörü	ATX Form Faktörü; 30.5cm x 24.4cm

* GIGABYTE, ürün özelliklerinde ve ürünle ilgili bilgilerde önceden haber vermeksizin herhangi bir değişiklik yapma hakkını saklı tutar.

CPU ve CPU Soğutucusu

CPU'yu kurmaya başlamadan önce aşağıdaki yönergeleri okuyun:

• Anakartın CPU'yu desteklediğinden emin olun.
  (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
• Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
• CPU'nun bir numaralı pinini bulun. CPU yanlış yönde yerleştirilirse takılamaz. (Veya CPU'nun her iki tarafındaki çentikleri ve CPU soketindeki hizalama anahtarlarını bulabilirsiniz.)
• CPU'nun yüzeyine eşit ve ince bir termal macun tabakası uygulayın.
• CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde CPU aşırı ısınabilir ve hasar görebilir.
• CPU ana frekansını CPU özelliklerine göre ayarlayın. Sistem veri yolu frekansının, çevre birimleri için standart gereksinimleri karşılamadığından donanım özelliklerinin ötesine ayarlanması önerilmez. Frekansı standart özelliklerin ötesine ayarlamak istiyorsanız, lütfen CPU, grafik kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU Yönüne Dikkat Edin

Anakart CPU soketindeki hizalama anahtarlarına ve CPU üzerindeki çentiklere dikkat edin.

CPU'yu takmadan önce CPU soketi kapağını çıkarmayın. CPU'yu taktıktan ve yük plakasını kapattıktan sonra yük plakasından otomatik olarak çıkabilir.

Donanım kurulumuyla ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU'nun Takılması

CPU'yu anakart CPU soketine doğru şekilde takmak için aşağıdaki adımları izleyin.

1. 1. CPU soketi kolu kolunu yavaşça aşağı doğru bastırın ve soketten uzağa doğru itin
   2. CPU soketi kilitleme kolunu tamamen kaldırın.
   3. Metal yük plakasını plastik koruyucu kapağı takılıyken açmak için metal yük plakasının yan tarafındaki parmak tırnağını kullanın

2. CPU'yu parmaklarınızla kenarlarından tutun. CPU pin bir işaretini (üçgen) CPU soketinin pin bir köşesiyle hizalayın (veya CPU çentiklerini soket hizalama anahtarlarıyla hizalayabilirsiniz) ve CPU'yu yavaşça yerine yerleştirin

3. CPU'nun doğru şekilde takıldığından emin olun ve ardından yük plakasını kapatın. Plastik koruyucu kapak çıkacaktır, sadece çıkarın. CPU kurulumunu tamamlamak için kolu tutma tırnağının altına sabitleyin
   *CPU soketini korumak için CPU takılı değilken daima plastik koruyucu kapağı değiştirin.
   CPU doğru şekilde takılmadığında CPU soketi kilitleme kolunu zorlamayın, aksi takdirde CPU'ya ve CPU soketine zarar verirsiniz.

CPU Soğutucusunun Takılması

CPU'yu taktıktan sonra CPU soğutucusunu taktığınızdan emin olun. (Gerçek kurulum süreci, kullanılacak CPU soğutucusuna bağlı olarak değişebilir. CPU soğutucunuz için kullanım kılavuzuna bakın.)

1. Takılan CPU'nun yüzeyine eşit ve ince bir termal macun tabakası uygulayın

2. Soğutucuyu CPU'nun üzerine yerleştirin, dört itme pimini anakart üzerindeki pin deliklerinden hizalayın. İtme pimlerine çapraz olarak bastırın.

3. Son olarak, CPU soğutucusunun güç konektörünü anakart üzerindeki CPU fan başlığına (CPU FAN) takın


Belleğin Takılması

Belleği takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

• Anakartın belleği desteklediğinden emin olun. Aynı kapasiteye, markaya, hıza ve çiplere sahip belleklerin kullanılması önerilir. (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
• Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
• Bellek modüllerinde hatasız bir tasarım bulunur. Bir bellek modülü yalnızca tek yönde takılabilir. Belleği takamıyorsanız, yönü değiştirin.

Çift Kanal Bellek Yapılandırması

Bu anakart dört bellek soketi sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra, BIOS belleğin özelliklerini ve kapasitesini otomatik olarak algılayacaktır. Çift Kanal bellek modunu etkinleştirmek, orijinal bellek bant genişliğini iki katına çıkaracaktır.

Dört bellek soketi iki kanala ayrılmıştır ve her kanal aşağıdaki gibi iki bellek soketine sahiptir:

A Kanalı: DDR5 Al, DDR5 A2
B Kanalı: DDR5 Bl, DDR5 B2

Önerilen Çift Kanal Bellek Yapılandırması

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 Modül	- -	DS/SS	- -	DS/SS
4 Modül	DS/SS	DS/SS	DS/SS	DS/SS

(SS-Tek Taraflı, DS=Çift Taraflı, "- -"=Bellek Yok)

CPU sınırlamaları nedeniyle, Çift Kanal modunda belleği takmadan önce aşağıdaki yönergeleri okuyun.

1. Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
2. İki veya dört bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasiteye, markaya, hıza ve çiplere sahip belleklerin kullanılması önerilir.


Tek bir bellek modülü takarken, DDR5_A2 veya DDR5 B2 soketine takmanızı öneririz.

Bir Genişletme Kartının Takılması

Bir genişletme kartı takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

•
  Anakartın genişletme kartını desteklediğinden emin olun. Genişletme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
• Donanım hasarını önlemek için bir genişletme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.

Genişletme kartınızı genişletme yuvasına doğru şekilde takmak için aşağıdaki adımları izleyin.

1. Kartınızı destekleyen bir genişletme yuvası bulun. Metal yuva kapağını kasanın arka panelinden çıkarın.
2. Kartı yuvayla hizalayın ve karta, yuvaya tam olarak oturana kadar bastırın.
3. Genişletme kartının yuvasına tam olarak oturduğundan emin olun.
4. Kartın metal braketini bir vida ile kasanın arka paneline sabitleyin.
5. Tüm genişletme kartlarını taktıktan sonra, kasa kapağını(larını) değiştirin.
6. Bilgisayarınızı açın. Gerekirse, genişletme kart(lar)ınız için gerekli BIOS değişikliklerini yapmak üzere BIOS Kurulumuna gidin.
7. Genişletme kartıyla birlikte verilen sürücüyü işletim sisteminize yükleyin.


Arka Panel Bağlantıları

1. USB 2.0/1.1 Portu
   USB portu, USB 2.0/1.1 özelliğini destekler. Bu portu USB cihazları için kullanın.
2. SMA Anten Konnektörleri (2T2R)
   Bir anten bağlamak için bu konnektörü kullanın.

   Daha iyi sinyal alımı için antenleri anten konnektörlerine sıkın ve ardından antenleri doğru şekilde hedefleyin.
3. USB 3.2 Gen 2 Type-A Portu (Kırmızı)
   USB 3.2 Gen 2 portu, USB 3.2 Gen 2 özelliğini destekler ve USB 3.2 Gen 1 ve USB 2.0 özelliğiyle uyumludur. Bu portu USB cihazları için kullanın.
4. USB 3.2 Gen 2 Type-A Portu (Kırmızı) (Q-Flash Plus Portu)
   USB 3.2 Gen 2 portu, USB 3.2 Gen 2 özelliğini destekler ve USB 3.2 Gen 1 ve USB 2.0 özelliğiyle uyumludur. Bu portu USB cihazları için kullanın. Q-Flash Plus'ı (^Not) kullanmadan önce, USB flash sürücüyü önce bu porta taktığınızdan emin olun.
5. DisplayPort
   DisplayPort, çift yönlü ses iletimini destekleyen yüksek kaliteli dijital görüntüleme ve ses sağlar.
   DisplayPort, HDCP 2.3 içerik koruma mekanizmalarını destekleyebilir. DisplayPort destekli monitörünüzü bağlamak için bu portu kullanabilirsiniz. Not: DisplayPort Teknolojisi maksimum 4096x2304@60 Hz çözünürlüğü destekleyebilir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.
6. HDMI Portu

   HDMI portu HDCP 2.3 uyumludur ve Dolby TrueHD ve DTS HIGH-DEFINITION MULTIMEDIA INTERFACE HD Master Audio formatlarını destekler. Ayrıca 192KHz/24bit 7.1 kanallı LPCM ses çıkışını da destekler. HDMl destekli monitörünüzü bağlamak için bu portu kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@60 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.

   DisplayPort/HDMl cihazını kurduktan sonra, varsayılan ses çalma cihazını DisplayPort/HDMl olarak ayarladığınızdan emin olun. (Öğe adı, işletim sisteminize bağlı olarak farklılık gösterebilir.)
7. USB 3.2 Gen 1 Portu
   USB 3.2 Gen 1 portu, USB 3.2 Gen 1 özelliğini destekler ve USB 2.0 özelliğiyle uyumludur. Bu portu USB cihazları için kullanın.
   (Not)
   Q-Flash Plus işlevini etkinleştirmek için, daha fazla bilgi için lütfen GIGABYTE'ın web sitesinin "Benzersiz Özellikler" sayfasına gidin.
8. USB Type-C^@ Portu
   Geri dönüşümlü USB portu, USB 3.2 Gen 2x2 özelliğini destekler ve USB 3.2 Gen 2, USB 3.2 Gen 1 ve USB 2.0 özellikleriyle uyumludur. Bu portu USB cihazları için kullanın.
9. RJ45 LAN Portu
   Gigabit Ethernet LAN portu, 2,5 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda LAN portu LED'lerinin durumları açıklanmaktadır.

Hız LED'i (Speed LED):

Durum (State)	Açıklama (Description)
Turuncu (Orange)	2.5 Gbps veri hızı
Yeşil (Green)	1 Gbps veri hızı
Kapalı (Off)	100 Mbps veri hızı

Etkinlik LED'i (Activity LED):

Durum (State)	Açıklama (Description)
Yanıp Sönüyor (Blinking)	Veri iletimi veya alımı gerçekleşiyor
Kapalı (Off)	Veri iletimi veya alımı gerçekleşmiyor

10. Hat Çıkışı/Ön Hoparlör Çıkışı (Line Out/Front Speaker Out)
    Hat çıkış jakı.
11. Mikrofon Girişi/Arka Hoparlör Çıkışı (Mic In/Rear Speaker Out)
    Mikrofon giriş jakı.
12. Optik SIPDIF Çıkış Konnektörü (Optical SIPDIF Out Connector)
    Bu konnektör, dijital optik sesi destekleyen harici bir ses sistemine dijital ses çıkışı sağlar. Bu özelliği kullanmadan önce, ses sisteminizin bir optik dijital ses giriş konnektörü sağladığından emin olun.

Ses Jakı Yapılandırmaları:

Jak (Jack)	Kulaklık/ 2 kanallı	4 kanallı	5.1 kanallı	7.1 kanallı
Hat Çıkışı/Ön Hoparlör Çıkışı (Line Out/Front Speaker Out)
Mikrofon Girişi/Arka Hoparlör Çıkışı (Mic In/Rear Speaker Out)
Ön Panel Hat Çıkışı/Yan Hoparlör Çıkışı (Front Panel Line Out/Side Speaker Out)
Ön Panel Mikrofon Girişi/Merkez/Subwoofer Hoparlör Çıkışı (Front Panel Mic In/Center/Subwoofer Speaker Out)

Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz. 7.1 kanallı sesi yapılandırmak için, ses ayarları için ses yazılımına erişin.

Ses yazılımını yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Arka panel konektörüne bağlı kabloyu çıkarırken, önce kabloyu cihazınızdan çıkarın ve ardından anakarttan çıkarın.
• Kabloyu çıkarırken, konektörden düz bir şekilde çekin. Kablo konektörünün içinde elektriksel bir kısa devre oluşmasını önlemek için onu yan yana sallamayın.

Yerleşik Düğmeler ve LED'ler

RST SW (Sıfırlama Düğmesi)

Sıfırlama düğmesi (RST_SW), kullanıcıların donanım bileşenlerini değiştirmek veya donanım testi yapmak istediklerinde açık kasa ortamında bilgisayarı hızlı bir şekilde açıp/kapatmalarını sağlar.

Sıfırlama düğmesi, kullanmanız için çeşitli işlevler sunar. Düğmeyi farklı görevler gerçekleştirmek üzere yeniden eşlemek için, GIGABYTE'ın web sitesinin "BIOS Setup" (BIOS Ayarları) sayfasına gidin ve daha fazla bilgi için "RST_SW (MULTIKEY)" araması yapın.

CLR SW (CMOS Temizleme Düğmesi)

Gerektiğinde BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu düğmeyi kullanın.

• CMOS temizleme düğmesini kullanmadan önce daima bilgisayarınızı kapatın ve güç kablosunu prizden çekin.
• Sistem açıkken CMOS temizleme düğmesini kullanmayın, aksi takdirde sistem kapanabilir ve veri kaybı veya hasar meydana gelebilir.
• Sistem yeniden başlatıldıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Load Optimized Defaults'ı (Optimize Edilmiş Varsayılanları Yükle) seçin) veya BIOS ayarlarını manuel olarak yapılandırın (daha fazla bilgi için lütfen GIGABYTE'ın web sitesinin "BIOS Setup" (BIOS Ayarları) sayfasına gidin).

QFLASH PLUS (Q-Flash Plus Düğmesi)

Q-Flash Plus, sisteminiz kapalıyken (S5 kapatma durumu) BIOS'u güncellemenizi sağlar. En son BIOS'u bir USB başparmak sürücüsüne kaydedin ve özel bağlantı noktasına takın, ardından Q-Flash Plus düğmesine basarak BIOS'u otomatik olarak flaşlayabilirsiniz. BIOS eşleştirme ve flaşlama etkinlikleri başladığında QFLED yanıp söner ve ana BIOS flaşlaması tamamlandığında yanıp sönmeyi durdurur.

Q-Flash Plus işlevini etkinleştirmek için, daha fazla bilgi için lütfen GIGABYTE'ın web sitesinin "Unique Features" (Benzersiz Özellikler) sayfasına gidin.

Durum LED'leri

Durum LED'leri, sistem açıldıktan sonra CPU, bellek, ekran kartı ve işletim sisteminin düzgün çalışıp çalışmadığını gösterir. CPU/DRAMNGA LED'i yanıyorsa, bu ilgili cihazın normal çalışmadığı anlamına gelir; BOOT LED'i yanıyorsa, henüz işletim sistemine girmediğiniz anlamına gelir.

CPU: CPU durum LED'i
DRAM: Bellek durum LED'i
VGA: Ekran kartı durum LED'i
BOOT: İşletim sistemi durum LED'i

Dahili Bağlantılar

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2/3/4/5/6/7
10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Harici cihazları bağlamadan önce aşağıdaki yönergeleri okuyun:

•
  Öncelikle cihazlarınızın bağlamak istediğiniz konektörlerle uyumlu olduğundan emin olun.
• Cihazları kurmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
• Cihazı kurduktan ve bilgisayarı açmadan önce, cihaz kablosunun anakart üzerindeki konektöre güvenli bir şekilde takıldığından emin olun.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V Güç Konektörleri ve 2x12 Ana Güç Konektörü)
Güç konektörü kullanılarak, güç kaynağı anakart üzerindeki tüm bileşenlere yeterli ve kararlı güç sağlayabilir. Güç konektörünü bağlamadan önce, güç kaynağının kapalı olduğundan ve tüm cihazların düzgün şekilde kurulduğundan emin olun. Güç konektörü hatasız bir tasarıma sahiptir. Güç kaynağı kablosunu güç konektörüne doğru yönde bağlayın.

12V güç konektörü esas olarak CPU'ya güç sağlar. 12V güç konektörü bağlı değilse, bilgisayar başlamaz.

Genişletme gereksinimlerini karşılamak için, yüksek güç tüketimine dayanabilen bir güç kaynağı (500W veya daha yüksek) kullanılması önerilir. Gerekli gücü sağlamayan bir güç kaynağı kullanılırsa, sonuç kararsız veya başlatılamayan bir sisteme yol açabilir.

ATX_12V_2X4_1/ATX_12V_2X4_2:

ATX_12V_2X4_1/ATX_12V_2X4_2

Pin No.	Tanım	Pin No.	Tanım
1	GND (Sadece 2x4-pin 12V için)	5	+12V (Sadece 2x4-pin 12V için)
2	GND (Sadece 2x4-pin 12V için)	6	+12V (Sadece 2x4-pin 12V için)
3	GND	7	+12V
4	GND	8	+12V

ATX:

ATX

Pin No.	Tanım	Pin No.	Tanım
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Sadece 2x12-pin ATX için)	23	+5V (Sadece 2x12-pin ATX için)
12	3.3V (Sadece 2x12-pin ATX için)	24	GND (Sadece 2x12-pin ATX için)

CPU_FAN/SYS_FAN1/2/3 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4 pinlidir. Çoğu fan başlığı hatasız bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fan kullanılmasını gerektirir. Optimum ısı dağılımı için, kasaya bir sistem fanı takılması önerilir.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü

SYS_FAN4_PUMP (Sistem Fanı/Su Soğutma Pompası Başlığı)
Fan/pompa başlığı 4 pinlidir ve hatasız bir yerleştirme tasarımına sahiptir. Çoğu fan başlığı hatasız bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fan kullanılmasını gerektirir. Optimum ısı dağılımı için, kasaya bir sistem fanı takılması önerilir. Başlık ayrıca bir su soğutma pompası için hız kontrolü sağlar. Daha fazla bilgi için lütfen GIGABYTE'ın web sitesindeki "BIOS Kurulumu" sayfasına gidin ve "Smart Fan 6"yı arayın.

Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü

•
  İşlemcinizin ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, işlemcinin hasar görmesine neden olabilir veya sistem kilitlenebilir.
• Bu fan başlıkları, yapılandırma jumper blokları değildir. Başlıklara bir jumper başlığı yerleştirmeyin.

CPU_OPT (CPU Fanı/Su Soğutma Pompası Başlığı)
Fan/pompa başlığı 4 pinlidir ve hatasız bir yerleştirme tasarımına sahiptir. Çoğu fan başlığı, hatasız bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fanın kullanılmasını gerektirir.

Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü

LED CllLED C2 (RGB LED şerit Başlıkları)
Başlıklar, maksimum 2A (12V) güç değerine ve maksimum 2m uzunluğa sahip standart bir 5050 RGB LED şeridi (12V/G/R/B) bağlamak için kullanılabilir.

LED_C2

LED_C1

Pin No.	Tanım
1	12V
2	G
3	R
4	B

RGB LED şeridinizi başlığa bağlayın. LED şeridin güç pimi (fiş üzerinde bir üçgenle işaretlenmiştir), bu başlığın 1. Pinine (12V) bağlanmalıdır. Yanlış bağlantı, LED şeridin hasar görmesine neden olabilir.

LED şeridin ışıklarını nasıl açıp kapatacağınız hakkında bilgi için lütfen GIGABYTE'ın web sitesindeki "Benzersiz Özellikler" sayfasına gidin.

Cihazları kurmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.

8) D LEDI/D LED2 (Adreslenebilir LED şerit Başlıkları)
Başlıklar, maksimum 5A (5V) güç değerine ve maksimum 1000 LED sayısına sahip standart bir 5050 adreslenebilir LED şeridi bağlamak için kullanılabilir.

D_LED2

D_LED1

Pin No.	Tanım
1	V (5V)
2	Veri
3	Pin Yok
4	GND

Adreslenebilir LED şeridinizi başlığa bağlayın. LED şeridin güç pimi (fiş üzerinde bir üçgenle işaretlenmiştir), adreslenebilir LED şerit başlığının 1. Pinine bağlanmalıdır. Yanlış bağlantı, LED şeridin hasar görmesine neden olabilir.

LED şeridin ışıklarını nasıl açıp kapatacağınız hakkında bilgi için lütfen GIGABYTE'ın web sitesindeki "Benzersiz Özellikler" sayfasına gidin.

Cihazları kurmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.

SATA3 21314151617 (SATA 6Gb/s Konektörleri)
SATA konektörleri, SATA 6Gb/s standardına uygundur ve SATA 3Gb/s ve SATA 1.5Gb/s standardıyla uyumludur. Her SATA konektörü, tek bir SATA cihazını destekler. InteP Yonga Seti, RAID 0, RAID 1 RAID 5 ve RAID 10'u destekler. Bir RAID dizisi yapılandırma talimatları için lütfen GIGABYTE'ın web sitesindeki "Bir RAID Seti Yapılandırma" sayfasına gidin.

Pin No.	Tanım
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portları için çalışırken takmayı etkinleştirmek için lütfen GIGABYTE'ın web sitesindeki "BIOS Kurulumu" sayfasına gidin ve daha fazla bilgi için "SATA Yapılandırması"nı arayın.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 Soket 3 Konektörleri)
İki tür M.2 SSD vardır: M.2 SATA SSD'ler ve M.2 PCIe SSD'ler. Kullanmak istediğiniz M.2 soketi tarafından hangi tür M.2 SSD'lerin desteklendiğini doğruladığınızdan emin olun. Bir M.2 PCIe SSD'nin, bir M.2 SATA SSD veya bir SATA sabit sürücü ile bir RAID seti oluşturmak için kullanılamayacağını lütfen unutmayın. Bir RAID dizisi yapılandırma talimatları için lütfen GIGABYTE'ın web sitesindeki "Bir RAID Seti Yapılandırma" sayfasına gidin.

Bir M.2 SSD'yi M.2 konektörüne doğru şekilde takmak için aşağıdaki adımları izleyin.

Adım 1:
Kullanmak istediğiniz M.2 yuvasına erişmek için, soğutucuyu çıkarmak için anakart soğutucusundaki vidaları çapraz olarak sökün. Takılacak M.2 SSD için uygun montaj deliğini bulun ve ardından önce M.2 EZ-Latch Plus klipsini takın.
Zaten bir anakart soğutucu standına sahip olan 11 Omm deliğine bir M.2 SSD takmak istiyorsanız, önce EZ-Latch Plus klipsini çıkardığınızdan ve soğutucuyu ve SSD'yi sabitlemek için anakart soğutucu vidasını kullandığınızdan emin olun.

Adım 2:
M.2 konektöründeki termal ped üzerindeki koruyucu filmi çıkarın. M.2 SSD'yi bir açıyla M.2 konektörüne takın.

Adım 3:
M.2 SSD'nin ön ucuna bastırın ve M.2 SSD'nin M.2 EZ-Latch Plus klipsi tarafından sabitlendiğinden emin olun. Anakart soğutucusunun altındaki koruyucu filmi çıkarın ve ardından soğutucuyu değiştirin ve vidaları çapraz olarak sıkın.

* Her bir M.2 konektörü tarafından desteklenen M.2 SSD türleri:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

M.2 EZ-Latch Plus'ı kullanma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.
M 2 SSD'yi takın https://www.qigabyte.com/WebPage/920/M2-latchplus.html
M 2 SSD'yi çıkarın https://www.gigabyte.com/WebPage/921/removeM2.html
* Anakart soğutucu tasarımı modele göre değişebilir.

M.2 ve SATA Konnektörleri için Kurulum Uyarıları

SATA konnektörlerinin kullanılabilirliği, M.2 yuvalarına takılan cihazın türünden etkilenebilir. M2M_SB konnektörü, SATA3 2, 3 konnektörü ile bant genişliğini paylaşır. Ayrıntılar için aşağıdaki tabloya bakın.

• M2A_CPU/M2P_SB/M2Q_SB:

Konnektör/M.2 SSD Türü	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 PCIe SSD
M.2 SSD Takılı Değil

: Kullanılabilir, : Kullanılamaz

• M2M_SB:

Konnektör/M.2 SSD Türü	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe SSD
M.2 SSD Takılı Değil

F PANEL (Ön Panel Başlığı)
Güç anahtarını, sıfırlama anahtarını, hoparlörü, kasa izinsiz giriş anahtarını/sensörünü ve kasadaki sistem durumu göstergesini aşağıdaki pin atamalarına göre bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

• PLED/PWR_LED (Güç LED'i):
  Kasanın ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapalıyken (S5) LED söner.

Sistem Durumu	LED
S0	Açık
S3/S4/S5	Kapalı

• PW (Güç Anahtarı):
  Kasanın ön panelindeki güç anahtarına bağlanır. Güç anahtarını kullanarak sisteminizi kapatma şeklini yapılandırabilirsiniz ("BIOS Setup" (BIOS Kurulumu) sayfasına gidin ve daha fazla bilgi için "Soft-Off by PWR-BTTN" (PWR-BTTN ile Yumuşak Kapatma) araması yapın).
• SPEAK (Hoparlör):
  Kasanın ön panelindeki hoparlöre bağlanır. Sistem, sistem başlangıç durumunu bir bip kodu vererek bildirir. Sistem başlangıcında herhangi bir sorun algılanmazsa tek bir kısa bip sesi duyulur.
• HD (Sabit Disk Etkinlik LED'i):
  Kasanın ön panelindeki sabit disk etkinlik LED'ine bağlanır. Sabit disk veri okurken veya yazarken LED yanar.
• RES (Sıfırlama Anahtarı):
  Kasanın ön panelindeki sıfırlama anahtarına bağlanır. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştiremezse bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
• Cl (Kasa İzinsiz Giriş Başlığı):
  Kasa kapağının çıkarılıp çıkarılmadığını algılayabilen kasadaki kasa izinsiz giriş anahtarına/sensörüne bağlanır. Bu işlev, kasa izinsiz giriş anahtarı/sensörü olan bir kasa gerektirir.
• NC: Bağlantı yok.
  Ön panel tasarımı kasaya göre değişebilir. Bir ön panel modülü temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit disk etkinlik LED'i, hoparlör vb. içerir. Kasanızın ön panel modülünü bu başlığa bağlarken, kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.

Ön panel tasarımı kasaya göre değişebilir. Bir ön panel modülü temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit disk etkinlik LED'i, hoparlör vb. içerir. Kasanızın ön panel modülünü bu başlığa bağlarken, kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.

F_AUDIO (Ön Panel Ses Başlığı)
Ön panel ses başlığı, Yüksek Çözünürlüklü sesi (HD) destekler. Kasanızın ön panel ses modülünü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının, anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ile anakart başlığı arasındaki yanlış bağlantı, cihazın çalışmamasına ve hatta zarar görmesine neden olur.

Pin No.	Tanım
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Bazı kasalar, her kabloda tek bir fiş yerine ayrılmış konektörlere sahip bir ön panel ses modülü sağlar. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen kasa üreticisine başvurun.

F U32C (USB 3.2 Gen 2 Desteği ile USB Type-C Başlığı)
Bu başlık, USB 3.2 Gen 2 spesifikasyonuna uygundur ve bir USB bağlantı noktası sağlayabilir.

Pin No.	Tanım	Pin No.	Tanım
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10 U	SBU2	20	CC2

F_U32 (USB 3.2 Gen 1 Başlığı)
Bu başlık, USB 3.2 Gen 1 ve USB 2.0 özelliklerine uygundur ve iki USB portu sağlayabilir. İki USB 3.2 Gen 1 portu sağlayan isteğe bağlı 3.5" ön paneli satın almak için lütfen yerel satıcınızla iletişime geçin.

Pin No.	Tanım	Pin No.	Tanım
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4 B_	GND	14	SSTX2+ B S S
5	SSTX1-	15	SSTX2- 1
6	SSTX1+	16	1 GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin S

F_USBI/F USB2 (USB 2.0/1.1 Başlıkları)
Bu başlıklar, USB 2.0/1.1 özelliklerine uygundur. Her USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki USB portu sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınızla iletişime geçin.

Pin No.	Tanım
1	Güç (5V)
2	Güç (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND _
8	GND
9	No Pin
10	NC

USB braketine zarar vermemek için USB braketini takmadan önce bilgisayarınızı kapattığınızdan ve güç kablosunu prizden çektiğinizden emin olun.

SPI_TPM (Trusted Platform Module Başlığı)
Bu başlığa bir SPI TPM (Trusted Platform Module) bağlayabilirsiniz.

Pin No.	Tanım
1	Veri Çıkışı
2	Güç (3.3V)
3	No Pin
4	NC
5	Veri Girişi
6	CLK
7	Çip Seçimi
8	GND _ 0
9	IRQ
10	NC
11	NC
12	RST

THB CllTHB C2 (Thunderbolt Ek Kart Konnektörleri)
Bu konnektörler, bir GIGABYTE Thunderbolt" ek kartına bağlanmak için kullanılır.

Bir Thunderbolt" ek kartını destekler.

CLR CMOS (CMOS Temizleme Jumper'ı)
BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu jumper'ı kullanın. CMOS değerlerini temizlemek için, bir tornavida gibi metal bir nesne kullanarak iki pine birkaç saniye dokunun.

•
  CMOS değerlerini temizlemeden önce daima bilgisayarınızı kapatın ve güç kablosunu prizden çekin.
• Sistem yeniden başlatıldıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırın (daha fazla bilgi için lütfen GIGABYTE'ın web sitesinin "BIOS Kurulumu" sayfasına gidin).

BAT (Pil)
Pil, bilgisayar kapalıyken CMOS'deki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) korumak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde veya CMOS değerleri doğru olmayabilir veya kaybolabilir, pili değiştirin.

CMOS değerlerini pili çıkararak temizleyebilirsiniz

1. Bilgisayarınızı kapatın ve güç kablosunu çıkarın
2. Pili pil yuvasından nazikçe çıkarın ve bir dakika bekleyin. (Veya bir tornavida gibi metal bir nesne kullanarak pil yuvasının pozitif ve negatif terminallerine dokunarak 5 saniye boyunca kısa devre yapmalarını sağlayın.)
3. Pili değiştirin.
4. Güç kablosunu takın ve bilgisayarınızı yeniden başlatın.

•
  Pili değiştirmeden önce daima bilgisayarınızı kapatın ve güç kablosunu çıkarın.
• Pili eşdeğer bir pille değiştirin. Pilin yanlış bir modelle değiştirilmesi cihazlarınıza zarar verebilir.
• Pili kendiniz değiştiremiyorsanız veya pil modeli hakkında emin değilseniz, satın aldığınız yerle veya yerel satıcınızla iletişime geçin.
• Pili takarken, pilin pozitif (+) tarafının ve negatif (-) tarafının yönüne dikkat edin (pozitif taraf yukarı bakmalıdır).
• Kullanılmış piller, yerel çevre düzenlemelerine uygun olarak işlenmelidir.

RST (Sıfırlama Jumper'ı)
Sıfırlama jumper'ı (RST), kasanın ön panelindeki sıfırlama anahtarına bağlanabilir. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştiremezse, bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

Pin No. (Pin Numarası)	Definition (Tanım)
1	Reset (Sıfırla)
2	GND

Sıfırlama jumper'ı, kullanmanız için çeşitli işlevler sunar. Düğmeyi farklı görevler gerçekleştirmek üzere yeniden eşlemek için, GIGABYTE'ın web sitesinin "BIOS Setup" (BIOS Kurulumu) sayfasına gidin ve daha fazla bilgi için "RST_SW (MULTIKEY)" araması yapın.

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), anakart üzerindeki CMOS'ta sistemin donanım parametrelerini kaydeder. Başlıca işlevleri arasında sistem başlatma sırasında Güç Açma Kendi Kendine Testini (POST) yapmak, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. bulunur. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir.
Güç kapatıldığında, anakart üzerindeki pil, CMOS'taki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar.

BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın.
BIOS'u yükseltmek için GIGABYTE Q-Flash veya Q-Flash Plus yardımcı programını kullanın.

• Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
• Q-Flash Plus, sisteminiz kapalıyken (S5 kapatma durumu) BIOS'u güncellemenize olanak tanır. En son BIOS'u bir USB başparmak sürücüsüne kaydedin ve özel bağlantı noktasına takın, ardından Q-Flash Plus düğmesine basarak BIOS'u otomatik olarak flaşlayabilirsiniz.

Q-Flash ve Q-Flash Plus yardımcı programlarını kullanma talimatları için lütfen GIGABYTE'ın web sitesinin "Benzersiz Özellikler" sayfasına gidin ve "BIOS Güncelleme Yardımcı Programları"nı arayın.

•
  BIOS flaşlaması potansiyel olarak riskli olduğundan, mevcut BIOS sürümünü kullanırken sorun yaşamıyorsanız, BIOS'u flaşlamamanız önerilir. BIOS'u flaşlamak için dikkatli olun. Yetersiz BIOS flaşlaması, sistem arızasına neden olabilir.
• Sistem kararlılığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz (gerekmedikçe) önerilir. Ayarların yetersiz bir şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin.
• CMOS değerlerinin nasıl temizleneceği hakkında Donanım Kurulumu Bölümündeki pil/CMOS atlama kablosu/düğmesinin tanıtımlarına bakın veya GIGABYTE'ın web sitesinin "BIOS Kurulumu" sayfasına gidin ve "Optimize Edilmiş Varsayılanları Yükle" araması yapın.

BIOS Kurulumunu yapılandırma hakkında ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Başlangıç Ekranı

Bilgisayar önyüklendiğinde aşağıdaki başlangıç Logo ekranı görünecektir.

Fonksiyon Tuşları

<DEL>: BIOS SETUP\Q-FLASH
BIOS Kurulumuna girmek veya BIOS Kurulumunda Q-Flash yardımcı programına erişmek için <Delete> tuşuna basın.

<F12>: BOOT MENU (Önyükleme Menüsü)
Önyükleme Menüsü (Boot Menu), BIOS Kurulumuna girmeden ilk önyükleme cihazını ayarlamanıza olanak tanır. Önyükleme Menüsünde (Boot Menu), ilk önyükleme cihazını seçmek için yukarı ok tuşu <↑> veya aşağı ok tuşu ↓ kullanın, ardından kabul etmek için <Enter> tuşuna basın. Sistem hemen cihazdan önyüklenecektir.
Not: Önyükleme Menüsündeki (Boot Menu) ayar yalnızca bir kez geçerlidir. Sistem yeniden başlatıldıktan sonra, cihaz önyükleme sırası hala BIOS Kurulumu ayarlarına göre olacaktır.

<END>: Q-FLASH
Önce BIOS Kurulumuna girmek zorunda kalmadan doğrudan Q-Flash yardımcı programına erişmek için <End> tuşuna basın.

İşletim Sistemini ve Sürücüleri Yükleme

İşletim Sistemi Kurulumu

Doğru BIOS ayarlarıyla, işletim sistemini yüklemeye hazırsınız.

Bir RAID birimine bir işletim sistemi yüklemek istiyorsanız, önce işletim sistemi kurulum işlemi sırasında Intel@ RST VMD Controller sürücüsünü yüklemeniz gerekir. Aşağıdaki adımlara bakın:

Adım 1:
GIGABYTE'ın web sitesine gidin, anakart modelinin web sayfasına göz atın, Destek\İndirme\SATA RAID/AHCI sayfasında Intel SATA Ön Kurulum sürücü dosyasını indirin, dosyayı açın ve dosyaları USB başparmak sürücünüze kopyalayın.

Adım 2:
Windows kurulum diskinden önyükleme yapın ve standart işletim sistemi kurulum adımlarını gerçekleştirin. Sürücüyü yüklemenizi isteyen ekran göründüğünde, Gözat'ı seçin.

Adım 3:
USB başparmak sürücüsünü takın ve ardından sürücünün konumuna göz atın. Aşağıdaki gibi bir ekran göründüğünde, Intel RST VMD Controller 467F'yi seçin ve sürücüyü yüklemek ve işletim sistemi kurulumuna devam etmek için İleri'ye tıklayın.

Sürücü Kurulumu

İşletim sistemini yükledikten sonra, masaüstünün sağ alt köşesinde GIGABYTE Control Center (GCC) aracılığıyla sürücüleri ve GIGABYTE uygulamalarını indirmek ve yüklemek isteyip istemediğinizi soran bir iletişim kutusu görünecektir. Kuruluma devam etmek için Yükle'ye tıklayın. (BIOS Kurulumunda, Ayarlar\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader'ın Etkin olarak ayarlandığından emin olun.)

Son Kullanıcı Lisans Sözleşmesi iletişim kutusu göründüğünde, GIGABYTE Control Center'ı (GCC) yüklemek için <Accept>'e basın. GIGABYTE CONTROL CENTER ekranında, yüklemek istediğiniz sürücüleri ve uygulamaları seçin ve Yükle'ye tıklayın.

Kurulumdan önce sistemin İnternete bağlı olduğundan emin olun.

Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.
https://www.gigabyte.com/WebPage/926/inte1700-app.html

Daha fazla sorun giderme bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.
https://www.gigabyte.com/WebPage/351/faq.html

RAID Seti Yapılandırma

RAID Seviyeleri

	RAID 0	RAID 1	RAID 5	RAID 10
Minimum Sabit Sürücü Sayısı	≥2	2	≥3	4
Dizi Kapasitesi	Sabit sürücü sayısı * En küçük sürücünün boyutu	En küçük sürücünün boyutu	(Sabit sürücü sayısı -1) * En küçük sürücünün boyutu	(Sabit sürücü sayısı/2) * En küçük sürücünün boyutu
Hata Toleransı	Hayır	Evet	Evet	Evet

Başlamadan önce lütfen aşağıdaki öğeleri hazırlayın:
Bu anakart RAID 0, RAID 1, RAID 5 ve RAID 10'u destekler. Bir RAID dizisi yapılandırmadan önce yukarıdaki tabloda belirtilen doğru sayıda sabit sürücü hazırlayın.

• SATA sabit sürücüleri veya SSD'ler. Optimum performans sağlamak için, aynı model ve kapasiteye sahip iki sabit sürücü kullanmanız önerilir.
• Windows kurulum diski.
• İnternete bağlı bir bilgisayar.
• Bir USB başparmak sürücüsü.

• Lütfen bir M.2 PCIe SSD'nin bir SATA sabit sürücü ile bir RAID seti oluşturmak için kullanılamayacağını unutmayın.
• M.2 ve SATA konektörleri için kurulum uyarıları için kullanım kılavuzunun "Dahili Konektörler" bölümüne bakın.

Bir RAID dizisi yapılandırma hakkında ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin. https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Referanslar

• GIGABYTE Hızlı Kılavuz
• M.2'yi Kaldır
• GIGABYTE Sorun Giderme Kılavuzu
• GIGABYTE Realtek Ses

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

GIGABYTE Z790 AORUS ELITE AX-W - Anakart Kılavuzu indir

Mevcut diller
