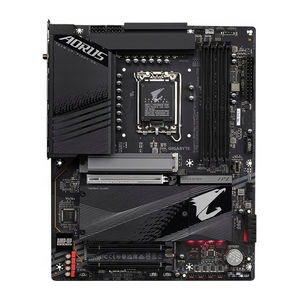

GIGABYTE Z790 AORUS ELITE AX-W - Manuale della scheda madre

Identificazione della revisione della scheda madre

Il numero di revisione sulla scheda madre si presenta così: "REV: X.X." Ad esempio, "REV: 1.0" significa che la revisione della scheda madre è la 1.0. Controllare la revisione della scheda madre prima di aggiornare il BIOS, i driver o quando si cercano informazioni tecniche.

Esempio:

Introduzione al prodotto

Layout della scheda madre

Diagramma a blocchi della scheda madre

(Note) (Nota)
Il supporto effettivo può variare in base alla CPU.

Installazione Hardware

Precauzioni per l'installazione

La scheda madre contiene numerosi circuiti e componenti elettronici delicati che possono danneggiarsi a causa di scariche elettrostatiche (ESD). Prima dell'installazione, leggere attentamente il manuale dell'utente e seguire queste procedure:

• Prima dell'installazione, assicurarsi che lo chassis sia adatto alla scheda madre.
• Prima dell'installazione, non rimuovere o rompere l'adesivo S/N (Serial Number) della scheda madre o l'adesivo di garanzia fornito dal rivenditore. Questi adesivi sono necessari per la convalida della garanzia.
• Rimuovere sempre l'alimentazione CA scollegando il cavo di alimentazione dalla presa di corrente prima di installare o rimuovere la scheda madre o altri componenti hardware.
• Quando si collegano componenti hardware ai connettori interni della scheda madre, assicurarsi che siano collegati saldamente e in modo sicuro.
• Quando si maneggia la scheda madre, evitare di toccare i terminali o i connettori metallici.
• È preferibile indossare un cinturino da polso antistatico (ESD) quando si maneggiano componenti elettronici come una scheda madre, una CPU o una memoria. Se non si dispone di un cinturino da polso ESD, mantenere le mani asciutte e toccare prima un oggetto metallico per eliminare l'elettricità statica.
• Prima di installare la scheda madre, posizionarla sopra un tappetino antistatico o all'interno di un contenitore di schermatura elettrostatica.
• Prima di collegare o scollegare il cavo di alimentazione dalla scheda madre, assicurarsi che l'alimentatore sia stato spento.
• Prima di accendere l'alimentazione, assicurarsi che la tensione di alimentazione sia stata impostata in base allo standard di tensione locale.
• Prima di utilizzare il prodotto, verificare che tutti i cavi e i connettori di alimentazione dei componenti hardware siano collegati.
• Per evitare danni alla scheda madre, non permettere alle viti di entrare in contatto con il circuito della scheda madre o i suoi componenti.
• Assicurarsi che non ci siano viti o componenti metallici residui posizionati sulla scheda madre o all'interno del case del computer.
• Non posizionare il sistema informatico su una superficie irregolare.
• Non posizionare il sistema informatico in un ambiente umido o ad alta temperatura.
• L'accensione del computer durante il processo di installazione può causare danni ai componenti del sistema e danni fisici all'utente.
• In caso di incertezza su qualsiasi fase dell'installazione o in caso di problemi relativi all'uso del prodotto, consultare un tecnico informatico certificato.
• Se si utilizza un adattatore, una prolunga o una ciabatta, assicurarsi di consultare le istruzioni di installazione e/o messa a terra.

Specifiche del prodotto

CPU	Socket LGA1700: Supporto per processori Intel ® Core ™ di 14a, 13a e 12a generazione, Pentium ® Gold e Celeron ® (Visita il sito web di GIGABYTE per l'elenco di supporto CPU più recente.) La cache L3 varia in base alla CPU
Chipset	Chipset Intel ® Z790 Express
Memoria	Processori Intel ® Core ™ i9/i7 di 14a e 13a generazione: Supporto per moduli di memoria DDR5 5600/5200/4800/4400 MT/s Processori Intel ® Core ™ i5/i3 di 13a generazione e Intel ® Core ™, Pentium ® Gold e Celeron ® di 12a generazione Processors: Supporto per moduli di memoria DDR5 4800/4400 MT/s 4 x socket DIMM DDR5 che supportano fino a 192 GB (capacità DIMM singola da 48 GB) di memoria di sistema Architettura di memoria a doppio canale Supporto per moduli di memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (funzionano in modalità non-ECC) Supporto per moduli di memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Supporto per moduli di memoria Extreme Memory Profile (XMP) (La configurazione della CPU e della memoria può influire sui tipi di memoria supportati, sulla velocità di trasferimento dati (velocità) e sul numero di moduli DRAM, fare riferimento all'"Elenco di supporto della memoria" sul sito web di GIGABYTE per maggiori informazioni.)
Grafica integrata	Processore grafico integrato - Supporto per grafica HD Intel ®: 1 x porta HDMI, che supporta una risoluzione massima di 4096x2160@60 Hz * Supporto per la versione HDMI 2.0 e HDCP 2.3. 1 x DisplayPort, che supporta una risoluzione massima di 4096x2304@60 Hz * Supporto per la versione DisplayPort 1.2 e HDCP 2.3 (Le specifiche grafiche possono variare a seconda del supporto della CPU.)
Audio	CODEC audio Realtek ® Audio ad alta definizione 2/4/5.1/7.1 canali * È possibile modificare la funzionalità di un jack audio utilizzando il software audio. Per configurare l'audio a 7.1 canali, accedere al software audio per le impostazioni audio. Supporto per uscita S/PDIF
LAN	Chip LAN Realtek ® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)
Modulo di comunicazione wireless	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, che supporta bande di frequenza portante a 2.4/5/6 GHz BLUETOOTH 5.3 Supporto per lo standard wireless 11ax 160MHz e velocità di trasferimento dati fino a 2.4 Gbps Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, che supporta bande di frequenza portante a 2.4/5/6 GHz BLUETOOTH 5.3 Supporto per lo standard wireless 11ax 160MHz e velocità di trasferimento dati fino a 2.4 Gbps * La velocità di trasferimento dati effettiva può variare a seconda dell'ambiente e dell'apparecchiatura.
Slot di espansione	CPU: 1 x slot PCI Express x16, che supporta PCIe 5.0 e funziona a x16 (PCIEX16) * Per prestazioni ottimali, se si deve installare una sola scheda grafica PCI Express, assicurarsi di installarla nello slot PCIEX16. Chipset: 1 x slot PCI Express x16, che supporta PCIe 4.0 e funziona a x4 (PCIEX4_1) 1 x slot PCI Express x16, che supporta PCIe 3.0 e funziona a x4 (PCIEX4_2)
Interfaccia di archiviazione	CPU: 1 x connettore M.2 (Socket 3, M key, tipo 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 2 x connettori M.2 (Socket 3, M key, tipo 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2Q_SB) - 1 x connettore M.2 (Socket 3, M key, tipo 22110/2280 SATA e PCIe 4.0 x4 SSD support) (M2M_SB) - 6 x connettori SATA 6Gb/s Supporto RAID 0, RAID 1, RAID 5 e RAID 10 per dispositivi di archiviazione NVMe SSD Supporto RAID 0, RAID 1, RAID 5 e RAID 10 per dispositivi di archiviazione SATA * Fare riferimento a "Connettori interni" per le note di installazione dei connettori M.2 e SATA.
USB	Chipset: 1 x porta USB Type-C ® sul pannello posteriore, con supporto USB 3.2 Gen 2x2 1 x porta USB Type-C ® con supporto USB 3.2 Gen 2, disponibile tramite l'header USB interno 2 x porte USB 3.2 Gen 2 Type-A (rosse) sul pannello posteriore 5 x porte USB 3.2 Gen 1 (3 porte sul pannello posteriore, 2 porte disponibili tramite l'header USB interno) Chipset+2 Hub USB 2.0: 8 x porte USB 2.0/1.1 (4 porte sul pannello posteriore, 4 porte disponibili tramite gli header USB interni)
Connettori interni	1 x connettore di alimentazione principale ATX a 24 pin 2 x connettori di alimentazione ATX 12V a 8 pin 1 x header per ventola CPU 1 x header per ventola CPU/pompa di raffreddamento a liquido 3 x header per ventole di sistema 1 x header per ventola di sistema/pompa di raffreddamento a liquido 2 x header per strisce LED indirizzabili 2 x header per strisce LED RGB 4 x connettori M.2 Socket 3 6 x connettori SATA 6Gb/s 1 x header per pannello frontale 1 x header audio per pannello frontale 1 x header USB Type-C ®, con supporto USB 3.2 Gen 2 1 x header USB 3.2 Gen 1 2 x header USB 2.0/1.1
Connettori interni	2 x connettori per schede aggiuntive Thunderbolt ™ 1 x header Trusted Platform Module (Per il modulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 only) 1 x pulsante di reset 1 x pulsante Q-Flash Plus 1 x pulsante Clear CMOS 1 x jumper di reset 1 x jumper Clear CMOS
Connettori del pannello posteriore	1 x porta USB Type-C ®, con supporto USB 3.2 Gen 2x2 2 x porte USB 3.2 Gen 2 Type-A (rosse) 3 x porte USB 3.2 Gen 1 4 x porte USB 2.0/1.1 2 x connettori per antenna SMA (2T2R) 1 x porta HDMI 1 x DisplayPort 1 x porta RJ-45 1 x connettore di uscita S/PDIF ottico 2 x jack audio
Controller I/O	Chip controller I/O iTE ®
Monitoraggio hardware	Rilevamento della tensione Rilevamento della temperatura Rilevamento della velocità della ventola Rilevamento della velocità del flusso di raffreddamento a liquido Avviso di guasto della ventola Controllo della velocità della ventola * La compatibilità della funzione di controllo della velocità della ventola (pompa) dipende dalla ventola (pompa) installata.
BIOS	1 x flash da 256 Mbit Uso del BIOS AMI UEFI con licenza PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Caratteristiche uniche	Supporto per GIGABYTE Control Center (GCC) * Le applicazioni disponibili in GCC possono variare in base al modello della scheda madre. Anche le funzioni supportate di ciascuna applicazione possono variare a seconda delle specifiche della scheda madre. Supporto per Q-Flash Supporto per Q-Flash Plus Supporto per Smart Backup
Software in dotazione	Norton ® Internet Security (versione OEM) Software di gestione della larghezza di banda LAN
Sistema operativo	Supporto per Windows 11 a 64 bit Supporto per Windows 10 a 64 bit
Fattore di forma	Fattore di forma ATX; 30,5 cm x 24,4 cm

* GIGABYTE si riserva il diritto di apportare modifiche alle specifiche del prodotto e alle informazioni relative al prodotto senza preavviso.

CPU e dissipatore CPU

Leggere le seguenti linee guida prima di iniziare a installare la CPU:

• Assicurarsi che la scheda madre supporti la CPU.
  (Visitare il sito web di GIGABYTE per l'elenco di supporto CPU più recente.)
• Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di installare la CPU per evitare danni all'hardware.
• Individuare il pin uno della CPU. La CPU non può essere inserita se orientata in modo errato. (Oppure è possibile individuare le tacche su entrambi i lati della CPU e i tasti di allineamento sul socket della CPU.)
• Applicare uno strato uniforme e sottile di grasso termico sulla superficie della CPU.
• Non accendere il computer se il dissipatore della CPU non è installato, altrimenti potrebbero verificarsi surriscaldamento e danni alla CPU.
• Impostare la frequenza host della CPU in base alle specifiche della CPU. Si sconsiglia di impostare la frequenza del bus di sistema oltre le specifiche hardware poiché non soddisfa i requisiti standard per le periferiche. Se si desidera impostare la frequenza oltre le specifiche standard, farlo in base alle specifiche hardware, inclusi CPU, scheda grafica, memoria, disco rigido, ecc.

Nota sull'orientamento della CPU

Prestare attenzione ai tasti di allineamento sul socket della CPU della scheda madre e alle tacche sulla CPU.

Non rimuovere il coperchio del socket della CPU prima di inserire la CPU. Potrebbe staccarsi automaticamente dalla piastra di carico dopo aver inserito la CPU e chiuso la piastra di carico.

Visitare il sito web di GIGABYTE per i dettagli sull'installazione dell'hardware.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Installazione della CPU

Seguire i passaggi seguenti per installare correttamente la CPU nel socket della CPU della scheda madre.

1. 1. Premere delicatamente la maniglia della leva del socket della CPU verso il basso e lontano dal socket
   2. Sollevare completamente la leva di blocco del socket della CPU.
   3. Utilizzare la linguetta sul lato della piastra di carico in metallo per sollevare la piastra di carico in metallo con il coperchio protettivo in plastica ad essa collegato

2. Tenere la CPU con le dita dai bordi Allineare il contrassegno del pin uno della CPU (triangolo) con l'angolo del pin uno del socket della CPU (oppure è possibile allineare le tacche della CPU con i tasti di allineamento del socket) e inserire delicatamente la CPU in posizione

3. Assicurarsi che la CPU sia installata correttamente e quindi chiudere la piastra di carico. Il coperchio protettivo in plastica si staccherà, basta rimuoverlo. Fissare la leva sotto la sua linguetta di ritenzione per completare l'installazione della CPU
   *Sostituire sempre il coperchio protettivo in plastica quando la CPU non è installata per proteggere il socket della CPU.
   Non forzare l'innesto della leva di blocco del socket della CPU quando la CPU non è installata correttamente poiché ciò danneggerebbe la CPU e il socket della CPU.

Installazione del dissipatore CPU

Assicurarsi di installare il dissipatore della CPU dopo aver installato la CPU. (Il processo di installazione effettivo può variare a seconda del dissipatore della CPU da utilizzare. Fare riferimento al manuale dell'utente per il dissipatore della CPU.)

1. Applicare uno strato uniforme e sottile di grasso termico sulla superficie della CPU installata

2. Posizionare il dissipatore sopra la CPU, allineando i quattro perni a pressione attraverso i fori dei perni sulla scheda madre Premere i perni a pressione in diagonale.

3. Infine, collegare il connettore di alimentazione del dissipatore della CPU all'header della ventola della CPU (CPU FAN) sulla scheda madre


Installazione della memoria

Leggere le seguenti linee guida prima di iniziare a installare la memoria:

• Assicurarsi che la scheda madre supporti la memoria. Si consiglia di utilizzare memorie della stessa capacità, marca, velocità e chip. (Visitare il sito web di GIGABYTE per le velocità di memoria e i moduli di memoria supportati più recenti.)
• Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di installare la memoria per evitare danni all'hardware.
• I moduli di memoria hanno un design a prova di errore. Un modulo di memoria può essere installato in una sola direzione. Se non si riesce a inserire la memoria, cambiare direzione.

Configurazione della memoria Dual Channel

Questa scheda madre fornisce quattro socket di memoria e supporta la tecnologia Dual Channel. Dopo l'installazione della memoria, il BIOS rileverà automaticamente le specifiche e la capacità della memoria. L'abilitazione della modalità di memoria Dual Channel raddoppierà la larghezza di banda della memoria originale.

I quattro socket di memoria sono divisi in due canali e ogni canale ha due socket di memoria come segue:

Canale A: DDR5 Al, DDR5 A2
Canale B: DDR5 Bl, DDR5 B2

Configurazione della memoria Dual Channel consigliata

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 Moduli	- -	DS/SS	- -	DS/SS
4 Moduli	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Nessuna memoria)

A causa delle limitazioni della CPU, leggere le seguenti linee guida prima di installare la memoria in modalità Dual Channel.

1. La modalità Dual Channel non può essere abilitata se è installato un solo modulo di memoria.
2. Quando si abilita la modalità Dual Channel con due o quattro moduli di memoria, si consiglia di utilizzare memorie della stessa capacità, marca, velocità e chip.


Quando si installa un singolo modulo di memoria, si consiglia di installarlo nel socket DDR5_A2 o DDR5 B2.

Installazione di una scheda di espansione

Leggere le seguenti linee guida prima di iniziare a installare una scheda di espansione:

•
  Assicurarsi che la scheda madre supporti la scheda di espansione. Leggere attentamente il manuale fornito con la scheda di espansione.
• Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di installare una scheda di espansione per evitare danni all'hardware.

Seguire i passaggi seguenti per installare correttamente la scheda di espansione nello slot di espansione.

1. Individuare uno slot di espansione che supporti la scheda. Rimuovere il coperchio dello slot metallico dal pannello posteriore dello chassis.
2. Allineare la scheda con lo slot e premere la scheda finché non è completamente inserita nello slot.
3. Assicurarsi che la scheda di espansione sia completamente inserita nel suo slot.
4. Fissare la staffa metallica della scheda al pannello posteriore dello chassis con una vite.
5. Dopo aver installato tutte le schede di espansione, rimontare il(i) coperchio(i) dello chassis.
6. Accendere il computer. Se necessario, accedere al BIOS Setup per apportare le modifiche necessarie al BIOS per le schede di espansione.
7. Installare il driver fornito con la scheda di espansione nel sistema operativo.


Connettori del pannello posteriore

1. Porta USB 2.0/1.1
   La porta USB supporta le specifiche USB 2.0/1.1. Utilizzare questa porta per i dispositivi USB.
2. Connettori antenna SMA (2T2R)
   Utilizzare questo connettore per collegare un'antenna.

   Stringere le antenne ai connettori dell'antenna e quindi puntare correttamente le antenne per una migliore ricezione del segnale.
3. Porta USB 3.2 Gen 2 Type-A (Rossa)
   La porta USB 3.2 Gen 2 supporta le specifiche USB 3.2 Gen 2 ed è compatibile con le specifiche USB 3.2 Gen 1 e USB 2.0. Utilizzare questa porta per i dispositivi USB.
4. Porta USB 3.2 Gen 2 Type-A (Rossa) (Porta Q-Flash Plus)
   La porta USB 3.2 Gen 2 supporta le specifiche USB 3.2 Gen 2 ed è compatibile con le specifiche USB 3.2 Gen 1 e USB 2.0. Utilizzare questa porta per i dispositivi USB. Prima di utilizzare Q-Flash Plus (^Nota), assicurarsi di inserire prima l'unità flash USB in questa porta.
5. DisplayPort
   DisplayPort offre immagini e audio digitali di alta qualità, supportando la trasmissione audio bidirezionale.
   DisplayPort può supportare meccanismi di protezione dei contenuti HDCP 2.3. È possibile utilizzare questa porta per collegare il monitor supportato da DisplayPort. Nota: la tecnologia DisplayPort può supportare una risoluzione massima di 4096x2304 a 60 Hz, ma le risoluzioni effettive supportate dipendono dal monitor utilizzato.
6. Porta HDMI

   La porta HDMI è conforme a HDCP 2.3 e supporta i formati Dolby TrueHD e DTS HIGH-DEFINITION MULTIMEDIA INTERFACE HD Master Audio. Supporta anche un'uscita audio LPCM a 7.1 canali fino a 192 KHz/24 bit. È possibile utilizzare questa porta per collegare il monitor supportato da HDMl. La risoluzione massima supportata è 4096x2160 a 60 Hz, ma le risoluzioni effettive supportate dipendono dal monitor utilizzato.

   Dopo aver installato il dispositivo DisplayPort/HDMl, assicurarsi di impostare il dispositivo di riproduzione audio predefinito su DisplayPort/HDMl. (Il nome dell'elemento può variare a seconda del sistema operativo.)
7. Porta USB 3.2 Gen 1
   La porta USB 3.2 Gen 1 supporta le specifiche USB 3.2 Gen 1 ed è compatibile con le specifiche USB 2.0. Utilizzare questa porta per i dispositivi USB.
   (Nota)
   Per abilitare la funzione Q-Flash Plus, visitare la pagina "Unique Features" (Caratteristiche uniche) del sito Web di GIGABYTE per ulteriori informazioni.
8. Porta USB Type-C^@
   La porta USB reversibile supporta le specifiche USB 3.2 Gen 2x2 ed è compatibile con le specifiche USB 3.2 Gen 2, USB 3.2 Gen 1 e USB 2.0. Utilizzare questa porta per i dispositivi USB.
9. Porta LAN RJ45
   La porta LAN Gigabit Ethernet fornisce la connessione Internet a una velocità dati fino a 2,5 Gbps. Di seguito sono descritti gli stati dei LED della porta LAN.

LED di velocità (Speed LED):

Stato (State)	Descrizione (Description)
Arancione (Orange)	Velocità dati di 2,5 Gbps
Verde (Green)	Velocità dati di 1 Gbps
Spento (Off)	Velocità dati di 100 Mbps

LED di attività (Activity LED):

Stato (State)	Descrizione (Description)
Lampeggiante (Blinking)	Trasmissione o ricezione dati in corso
Spento (Off)	Nessuna trasmissione o ricezione dati in corso

10. Uscita linea/Uscita altoparlante anteriore (Line Out/Front Speaker Out)
    Il jack di uscita linea.
11. Ingresso microfono/Uscita altoparlante posteriore (Mic In/Rear Speaker Out)
    Il jack di ingresso microfono.
12. Connettore di uscita ottica SIPDIF (Optical SIPDIF Out Connector)
    Questo connettore fornisce l'uscita audio digitale a un sistema audio esterno che supporta l'audio ottico digitale. Prima di utilizzare questa funzione, assicurarsi che il sistema audio fornisca un connettore di ingresso audio digitale ottico.

Configurazioni jack audio:

Jack	Cuffie/ 2 canali	4 canali	5.1 canali	7.1 canali
Uscita linea/Uscita altoparlante anteriore (Line Out/Front Speaker Out)
Ingresso microfono/Uscita altoparlante posteriore (Mic In/Rear Speaker Out)
Uscita linea pannello anteriore/Uscita altoparlante laterale (Front Panel Line Out/Side Speaker Out)
Ingresso microfono pannello anteriore/Uscita altoparlante centrale/subwoofer (Front Panel Mic In/Center/Subwoofer Speaker Out)

È possibile modificare la funzionalità di un jack audio utilizzando il software audio. Per configurare l'audio a 7.1 canali, accedere al software audio per le impostazioni audio.

Visitare il sito Web di GIGABYTE per i dettagli sulla configurazione del software audio.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Quando si rimuove il cavo collegato a un connettore del pannello posteriore, rimuovere prima il cavo dal dispositivo e quindi rimuoverlo dalla scheda madre.
• Quando si rimuove il cavo, estrarlo direttamente dal connettore. Non farlo oscillare lateralmente per evitare un cortocircuito elettrico all'interno del connettore del cavo.

Pulsanti e LED integrati

RST SW (Pulsante di reset)

Il pulsante di reset (RST_SW) consente agli utenti di accendere/spegnere rapidamente il computer in un ambiente a case aperto quando desiderano cambiare componenti hardware o condurre test hardware.

Il pulsante di reset offre diverse funzioni da utilizzare. Per rimappare il pulsante per eseguire attività diverse, visitare la pagina "BIOS Setup" (Configurazione del BIOS) del sito web di GIGABYTE e cercare "RST_SW (MULTIKEY)" per ulteriori informazioni.

CLR SW (Pulsante Clear CMOS)

Utilizzare questo pulsante per cancellare la configurazione del BIOS e ripristinare i valori CMOS ai valori predefiniti di fabbrica quando necessario.

• Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di utilizzare il pulsante Clear CMOS.
• Non utilizzare il pulsante Clear CMOS quando il sistema è acceso, altrimenti il sistema potrebbe spegnersi e potrebbero verificarsi perdita di dati o danni.
• Dopo il riavvio del sistema, accedere al BIOS Setup (Configurazione del BIOS) per caricare le impostazioni predefinite di fabbrica (selezionare Load Optimized Defaults (Carica impostazioni predefinite ottimizzate)) o configurare manualmente le impostazioni del BIOS (visitare la pagina "BIOS Setup" (Configurazione del BIOS) del sito web di GIGABYTE per ulteriori informazioni).

QFLASH PLUS (Pulsante Q-Flash Plus)

Q-Flash Plus consente di aggiornare il BIOS quando il sistema è spento (stato di spegnimento S5). Salvare il BIOS più recente su un'unità USB e collegarla alla porta dedicata, quindi è possibile flashare automaticamente il BIOS semplicemente premendo il pulsante Q-Flash Plus. Il QFLED lampeggerà quando iniziano le attività di corrispondenza e flashing del BIOS e smetterà di lampeggiare quando il flashing del BIOS principale è completo.

Per abilitare la funzione Q-Flash Plus, visitare la pagina "Unique Features" (Funzionalità uniche) del sito web di GIGABYTE per ulteriori informazioni.

LED di stato

I LED di stato mostrano se la CPU, la memoria, la scheda grafica e il sistema operativo funzionano correttamente dopo l'accensione del sistema. Se il LED CPU/DRAMNGA è acceso, significa che il dispositivo corrispondente non funziona normalmente; se il LED BOOT è acceso, significa che non sei ancora entrato nel sistema operativo.

CPU: LED di stato della CPU
DRAM: LED di stato della memoria
VGA: LED di stato della scheda grafica
BOOT: LED di stato del sistema operativo

Connettori interni

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2/3/4/5/6/7
10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Leggi le seguenti linee guida prima di collegare dispositivi esterni:

•
  Innanzitutto, assicurati che i tuoi dispositivi siano conformi ai connettori a cui desideri collegarti.
• Prima di installare i dispositivi, assicurati di spegnere i dispositivi e il computer. Scollega il cavo di alimentazione dalla presa di corrente per evitare danni ai dispositivi.
• Dopo aver installato il dispositivo e prima di accendere il computer, assicurati che il cavo del dispositivo sia saldamente collegato al connettore sulla scheda madre.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (Connettori di alimentazione 2x4 12V e connettore di alimentazione principale 2x12)
Con l'uso del connettore di alimentazione, l'alimentatore può fornire energia stabile sufficiente a tutti i componenti sulla scheda madre. Prima di collegare il connettore di alimentazione, assicurati innanzitutto che l'alimentatore sia spento e che tutti i dispositivi siano installati correttamente. Il connettore di alimentazione possiede un design a prova di errore. Collega il cavo di alimentazione al connettore di alimentazione nell'orientamento corretto.

Il connettore di alimentazione a 12V fornisce principalmente alimentazione alla CPU. Se il connettore di alimentazione a 12V non è collegato, il computer non si avvierà.

Per soddisfare i requisiti di espansione, si consiglia di utilizzare un alimentatore in grado di sopportare un elevato consumo energetico (500 W o superiore). Se viene utilizzato un alimentatore che non fornisce la potenza richiesta, il risultato può portare a un sistema instabile o non avviabile.

ATX_12V_2X4_1/ATX_12V_2X4_2:

ATX_12V_2X4_1/ATX_12V_2X4_2

N. pin	Definizione	N. pin	Definizione
1	GND (solo per 2x4-pin 12V)	5	+12V (solo per 2x4-pin 12V)
2	GND (solo per 2x4-pin 12V)	6	+12V (solo per 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

ATX

N. pin	Definizione	N. pin	Definizione
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (solo per ATX 2x12-pin)	23	+5V (solo per ATX 2x12-pin)
12	3.3V (solo per ATX 2x12-pin)	24	GND (solo per ATX 2x12-pin)

CPU_FAN/SYS_FAN1/2/3 (Connettori della ventola)
Tutti i connettori della ventola su questa scheda madre sono a 4 pin. La maggior parte dei connettori della ventola possiede un design di inserimento a prova di errore. Quando si collega un cavo della ventola, assicurarsi di collegarlo nell'orientamento corretto (il filo del connettore nero è il filo di terra). La funzione di controllo della velocità richiede l'uso di una ventola con design di controllo della velocità della ventola. Per una dissipazione del calore ottimale, si consiglia di installare una ventola di sistema all'interno dello chassis.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

N. pin	Definizione
1	GND
2	Controllo della velocità della tensione
3	Rilevamento
4	Controllo della velocità PWM

SYS_FAN4_PUMP (Connettore della ventola di sistema/pompa di raffreddamento a liquido)
Il connettore della ventola/pompa è a 4 pin e possiede un design di inserimento a prova di errore. La maggior parte dei connettori della ventola possiede un design di inserimento a prova di errore. Quando si collega un cavo della ventola, assicurarsi di collegarlo nell'orientamento corretto (il filo del connettore nero è il filo di terra). La funzione di controllo della velocità richiede l'uso di una ventola con design di controllo della velocità della ventola. Per una dissipazione del calore ottimale, si consiglia di installare una ventola di sistema all'interno dello chassis. Il connettore fornisce anche il controllo della velocità per una pompa di raffreddamento a liquido. Si prega di navigare nella pagina "BIOS Setup" (Configurazione del BIOS) del sito web di GIGABYTE e cercare "Smart Fan 6" per maggiori informazioni.

Pin No.	Definition (Definizione)
1	GND
2	Voltage Speed Control (Controllo della velocità di tensione)
3	Sense (Rilevamento)
4	PWM Speed Control (Controllo della velocità PWM)

•
  Assicurarsi di collegare i cavi della ventola agli header della ventola per evitare che la CPU e il sistema si surriscaldino. Il surriscaldamento può causare danni alla CPU o il blocco del sistema.
• Questi header della ventola non sono blocchi jumper di configurazione. Non posizionare un cappuccio jumper sugli header.

CPU_OPT (CPU Fan/Water Cooling Pump Header) (Header per ventola CPU/pompa di raffreddamento a liquido)
L'header per ventola/pompa è a 4 pin e possiede un design di inserimento a prova di errore. La maggior parte degli header della ventola possiede un design di inserimento a prova di errore. Quando si collega un cavo della ventola, assicurarsi di collegarlo nell'orientamento corretto (il filo del connettore nero è il filo di terra). La funzione di controllo della velocità richiede l'uso di una ventola con design di controllo della velocità della ventola.

Pin No.	Definition (Definizione)
1	GND
2	Voltage Speed Control (Controllo della velocità di tensione)
3	Sense (Rilevamento)
4	PWM Speed Control (Controllo della velocità PWM)

LED CllLED C2 (RGB LED strip Headers) (Header per strisce LED RGB)
Gli header possono essere utilizzati per collegare una striscia LED RGB standard 5050 (12V/G/R/B), con una potenza massima di 2A (12V) e una lunghezza massima di 2m.

LED_C2

LED_C1

Pin No.	Definition (Definizione)
1	12V
2	G
3	R
4	B

Collegare la striscia LED RGB all'header. Il pin di alimentazione (contrassegnato con un triangolo sulla spina) della striscia LED deve essere collegato al Pin 1 (12V) di questo header. Un collegamento errato può causare danni alla striscia LED.

Per informazioni su come accendere/spegnere le luci della striscia LED, visitare la pagina "Unique Features" (Funzionalità uniche) del sito web di GIGABYTE.

Prima di installare i dispositivi, assicurarsi di spegnere i dispositivi e il computer. Scollegare il cavo di alimentazione dalla presa di corrente per evitare danni ai dispositivi.

8) D LEDI/D LED2 (Addressable LED strip Headers) (Header per strisce LED indirizzabili)
Gli header possono essere utilizzati per collegare una striscia LED indirizzabile standard 5050, con una potenza massima di 5A (5V) e un numero massimo di 1000 LED.

D_LED2

D_LED1

Pin No.	Definition (Definizione)
1	V (5V)
2	Data (Dati)
3	No Pin (Nessun pin)
4	GND

Collegare la striscia LED indirizzabile all'header. Il pin di alimentazione (contrassegnato con un triangolo sulla spina) della striscia LED deve essere collegato al Pin 1 dell'header della striscia LED indirizzabile. Un collegamento errato può causare danni alla striscia LED.

Per informazioni su come accendere/spegnere le luci della striscia LED, visitare la pagina "Unique Features" (Funzionalità uniche) del sito web di GIGABYTE.

Prima di installare i dispositivi, assicurarsi di spegnere i dispositivi e il computer. Scollegare il cavo di alimentazione dalla presa di corrente per evitare danni ai dispositivi.

SATA3 21314151617 (SATA 6Gb/s Connectors) (Connettori SATA 6Gb/s)
I connettori SATA sono conformi allo standard SATA 6Gb/s e sono compatibili con gli standard SATA 3Gb/s e SATA 1.5Gb/s. Ogni connettore SATA supporta un singolo dispositivo SATA. L'InteP Chipset supporta RAID 0, RAID 1 RAID 5 e RAID 10. Visitare la pagina "Configuring a RAID Set" (Configurazione di un set RAID) del sito web di GIGABYTE per istruzioni sulla configurazione di un array RAID.

Pin No.	Definition (Definizione)
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Per abilitare l'hot-plugging per le porte SATA, visitare la pagina "BIOS Setup" (Configurazione BIOS) del sito web di GIGABYTE e cercare "SATA Configuration" (Configurazione SATA) per maggiori informazioni.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 Socket 3 Connectors) (Connettori M.2 Socket 3)
Esistono due tipi di SSD M.2: SSD M.2 SATA e SSD M.2 PCIe. Assicurarsi di verificare quale tipo di SSD M.2 è supportato dal socket M.2 che si desidera utilizzare. Si prega di notare che un SSD M.2 PCIe non può essere utilizzato per creare un set RAID con un SSD M.2 SATA o un disco rigido SATA. Visitare la pagina "Configuring a RAID Set" (Configurazione di un set RAID) del sito web di GIGABYTE per istruzioni sulla configurazione di un array RAID.

Seguire i passaggi seguenti per installare correttamente un SSD M.2 nel connettore M.2.

Passo 1:
Per accedere allo slot M.2 che si desidera utilizzare, allentare le viti sul dissipatore di calore della scheda madre in diagonale per rimuovere il dissipatore di calore. Individuare il foro di montaggio corretto per l'SSD M.2 da installare e quindi installare prima la clip M.2 EZ-Latch Plus.
Se si desidera installare un SSD M.2 nel foro da 11 Omm che ha già uno stand-off del dissipatore di calore della scheda madre, assicurarsi di rimuovere prima la clip EZ-Latch Plus e utilizzare la vite del dissipatore di calore della scheda madre per fissare il dissipatore di calore e l'SSD.

Passo 2:
Rimuovere la pellicola protettiva dal pad termico sul connettore M.2. Inserire l'SSD M.2 nel connettore M.2 ad angolo.

Passo 3:
Premere sull'estremità anteriore dell'SSD M.2 e assicurarsi che l'SSD M.2 sia fissato dalla clip M.2 EZ-Latch Plus. Rimuovere la pellicola protettiva dalla parte inferiore del dissipatore di calore della scheda madre, quindi sostituire il dissipatore di calore e serrare le viti in diagonale.

* Tipi di SSD M.2 supportati da ciascun connettore M.2:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

Si prega di visitare il sito web di GIGABYTE per i dettagli sull'utilizzo di M.2 EZ-Latch Plus.
Installare l'SSD M 2 https://www.qigabyte.com/WebPage/920/M2-latchplus.html
Rimuovere l'SSD M 2 https://www.gigabyte.com/WebPage/921/removeM2.html
* Il design del dissipatore di calore della scheda madre può variare in base al modello.

Avvisi di installazione per i connettori M.2 e SATA

La disponibilità dei connettori SATA può essere influenzata dal tipo di dispositivo installato negli slot M.2. Il connettore M2M_SB condivide la larghezza di banda con il connettore SATA3 2, 3. Fare riferimento alla tabella seguente per i dettagli.

• M2A_CPU/M2P_SB/M2Q_SB:

Connettore/Tipo di SSD M.2	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
SSD M.2 PCIe
Nessun SSD M.2 installato

: Disponibile, : Non disponibile

• M2M_SB:

Connettore/Tipo di SSD M.2	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
SSD M.2 SATA
SSD M.2 PCIe
Nessun SSD M.2 installato

F PANEL (Header del pannello frontale)
Collegare l'interruttore di alimentazione, l'interruttore di reset, l'altoparlante, l'interruttore/sensore di intrusione nello chassis e l'indicatore di stato del sistema sullo chassis a questo header secondo le assegnazioni dei pin sottostanti. Notare i pin positivo e negativo prima di collegare i cavi.

• PLED/PWR_LED (Power LED):
  Si collega all'indicatore di stato dell'alimentazione sul pannello frontale dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED è spento quando il sistema è in stato di sospensione S3/S4 o spento (S5).

Stato del sistema	LED
S0	Acceso
S3/S4/S5	Spento

• PW (Power Switch):
  Si collega all'interruttore di alimentazione sul pannello frontale dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore di alimentazione (visitare la pagina "BIOS Setup" del sito web di GIGABYTE e cercare "Soft-Off by PWR-BTTN" per ulteriori informazioni).
• SPEAK (Speaker):
  Si collega all'altoparlante sul pannello frontale dello chassis. Il sistema segnala lo stato di avvio del sistema emettendo un codice acustico. Si sentirà un singolo breve segnale acustico se non viene rilevato alcun problema all'avvio del sistema.
• HD (Hard Drive Activity LED):
  Si collega al LED di attività del disco rigido sul pannello frontale dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.
• RES (Reset Switch):
  Si collega all'interruttore di reset sul pannello frontale dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce a eseguire un riavvio normale.
• Cl (Chassis Intrusion Header):
  Si collega all'interruttore/sensore di intrusione nello chassis sullo chassis in grado di rilevare se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con un interruttore/sensore di intrusione nello chassis.
• NC: Nessuna connessione.
  Il design del pannello frontale può variare a seconda dello chassis. Un modulo del pannello frontale è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività del disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello frontale dello chassis a questo header, assicurarsi che le assegnazioni dei cavi e le assegnazioni dei pin corrispondano correttamente.

Il design del pannello frontale può variare a seconda dello chassis. Un modulo del pannello frontale è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività del disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello frontale dello chassis a questo header, assicurarsi che le assegnazioni dei cavi e le assegnazioni dei pin corrispondano correttamente.

F_AUDIO (Header audio del pannello frontale)
L'header audio del pannello frontale supporta l'audio ad alta definizione (HD). È possibile collegare il modulo audio del pannello frontale dello chassis a questo header. Assicurarsi che le assegnazioni dei cavi del connettore del modulo corrispondano alle assegnazioni dei pin dell'header della scheda madre. Un collegamento errato tra il connettore del modulo e l'header della scheda madre impedirà al dispositivo di funzionare o addirittura lo danneggerà.

N. pin	Definizione
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Alcuni chassis forniscono un modulo audio del pannello frontale che ha connettori separati su ciascun cavo anziché una singola spina. Per informazioni sul collegamento del modulo audio del pannello frontale che ha diverse assegnazioni dei cavi, contattare il produttore dello chassis.

F U32C (Header USB Type-C con supporto USB 3.2 Gen 2)
L'header è conforme alla specifica USB 3.2 Gen 2 e può fornire una porta USB.

Pin No.	Definizione	Pin No.	Definizione
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10 U	SBU2	20	CC2

F_U32 (Header USB 3.2 Gen 1)
L'header è conforme alle specifiche USB 3.2 Gen 1 e USB 2.0 e può fornire due porte USB. Per l'acquisto del pannello frontale opzionale da 3,5" che fornisce due porte USB 3.2 Gen 1, contattare il rivenditore locale.

Pin No.	Definizione	Pin No.	Definizione
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4 B_	GND	14	SSTX2+ B S S
5	SSTX1-	15	SSTX2- 1
6	SSTX1+	16	1 GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin S

F_USBI/F USB2 (Header USB 2.0/1.1)
Gli header sono conformi alle specifiche USB 2.0/1.1. Ogni header USB può fornire due porte USB tramite una staffa USB opzionale. Per l'acquisto della staffa USB opzionale, contattare il rivenditore locale.

Pin No.	Definizione
1	Alimentazione (5V)
2	Alimentazione (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND _
8	GND
9	No Pin
10	NC

Prima di installare la staffa USB, assicurarsi di spegnere il computer e scollegare il cavo di alimentazione dalla presa di corrente per evitare danni alla staffa USB.

SPI_TPM (Header Trusted Platform Module)
È possibile collegare un SPI TPM (Trusted Platform Module) a questo header.

Pin No.	Definizione
1	Uscita dati
2	Alimentazione (3.3V)
3	No Pin
4	NC
5	Ingresso dati
6	CLK
7	Selezione chip
8	GND _ 0
9	IRQ
10	NC
11	NC
12	RST

THB CllTHB C2 (Connettori per scheda aggiuntiva Thunderbolt)
I connettori vengono utilizzati per connettersi a una scheda aggiuntiva GIGABYTE Thunderbolt".

Supporta una scheda aggiuntiva Thunderbolt".

CLR CMOS (Jumper Clear CMOS)
Utilizzare questo jumper per cancellare la configurazione del BIOS e ripristinare i valori CMOS ai valori predefiniti di fabbrica. Per cancellare i valori CMOS, utilizzare un oggetto metallico come un cacciavite per toccare i due pin per alcuni secondi.

•
  Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di cancellare i valori CMOS.
• Dopo il riavvio del sistema, accedere al BIOS Setup per caricare i valori predefiniti di fabbrica (selezionare Load Optimized Defaults (Carica impostazioni predefinite ottimizzate)) o configurare manualmente le impostazioni del BIOS (consultare la pagina "BIOS Setup" (Configurazione BIOS) del sito Web di GIGABYTE per ulteriori informazioni).

BAT (Batteria)
La batteria fornisce alimentazione per conservare i valori (come le configurazioni del BIOS, la data e le informazioni sull'ora) nel CMOS quando il computer è spento. Sostituire la batteria quando la tensione della batteria scende a un livello basso, altrimenti i valori CMOS potrebbero non essere accurati o potrebbero andare persi.

È possibile cancellare i valori CMOS rimuovendo la batteria

1. Spegni il computer e scollega il cavo di alimentazione
2. Rimuovi delicatamente la batteria dal suo alloggiamento e attendi un minuto. (Oppure usa un oggetto metallico come un cacciavite per toccare i terminali positivo e negativo dell'alloggiamento della batteria, cortocircuitandoli per 5 secondi.)
3. Rimetti la batteria.
4. Collega il cavo di alimentazione e riavvia il computer.

•
  Spegni sempre il computer e scollega il cavo di alimentazione prima di sostituire la batteria.
• Sostituisci la batteria con una equivalente. Potrebbero verificarsi danni ai dispositivi se la batteria viene sostituita con un modello errato.
• Contatta il luogo di acquisto o il rivenditore locale se non sei in grado di sostituire la batteria da solo o non sei sicuro del modello di batteria.
• Quando installi la batteria, fai attenzione all'orientamento del lato positivo (+) e del lato negativo (-) della batteria (il lato positivo deve essere rivolto verso l'alto).
• Le batterie usate devono essere smaltite in conformità con le normative ambientali locali.

RST (Reset Jumper)
Il reset jumper (RST) può essere collegato all'interruttore di reset sul pannello frontale dello chassis. Premi l'interruttore di reset per riavviare il computer se si blocca e non esegue un riavvio normale.

Pin No.	Definizione
1	Reset
2	GND

Il reset jumper ti offre diverse funzioni da utilizzare. Per rimappare il pulsante per eseguire attività diverse, vai alla pagina "BIOS Setup" (Configurazione BIOS) del sito web di GIGABYTE e cerca "RST_SW (MULTIKEY)" per maggiori informazioni.

Configurazione del BIOS

Il BIOS (Basic Input and Output System) registra i parametri hardware del sistema nella CMOS sulla scheda madre. Le sue funzioni principali includono l'esecuzione del Power-On Self-Test (POST) durante l'avvio del sistema, il salvataggio dei parametri di sistema e il caricamento del sistema operativo, ecc. Il BIOS include un programma di configurazione del BIOS che consente all'utente di modificare le impostazioni di configurazione di base del sistema o di attivare determinate funzionalità del sistema.
Quando l'alimentazione è spenta, la batteria sulla scheda madre fornisce l'alimentazione necessaria alla CMOS per mantenere i valori di configurazione nella CMOS.

Per accedere al programma di configurazione del BIOS, premere il tasto <Delete> (Canc) durante il POST all'accensione.
Per aggiornare il BIOS, utilizzare l'utility GIGABYTE Q-Flash o Q-Flash Plus.

• Q-Flash consente all'utente di aggiornare o eseguire il backup del BIOS in modo rapido e semplice senza accedere al sistema operativo.
• Q-Flash Plus consente di aggiornare il BIOS quando il sistema è spento (stato di arresto S5). Salvare l'ultima versione del BIOS su un'unità USB e collegarla alla porta dedicata, quindi è possibile eseguire il flash del BIOS automaticamente semplicemente premendo il pulsante Q-Flash Plus.

Per istruzioni sull'uso delle utility Q-Flash e Q-Flash Plus, visitare la pagina "Unique Features" (Funzionalità uniche) del sito Web di GIGABYTE e cercare "BIOS Update Utilities" (Utility di aggiornamento del BIOS).

•
  Poiché il flashing del BIOS è potenzialmente rischioso, se non si riscontrano problemi con la versione corrente del BIOS, si consiglia di non eseguire il flashing del BIOS. Per eseguire il flashing del BIOS, farlo con cautela. Un flashing del BIOS inadeguato può causare malfunzionamenti del sistema.
• Si consiglia di non modificare le impostazioni predefinite (a meno che non sia necessario) per evitare l'instabilità del sistema o altri risultati imprevisti. La modifica inadeguata delle impostazioni può causare il mancato avvio del sistema. In tal caso, provare a cancellare i valori CMOS e ripristinare i valori predefiniti della scheda.
• Fare riferimento alle introduzioni della batteria/jumper/pulsante di cancellazione della CMOS nel capitolo sull'installazione hardware oppure visitare la pagina "BIOS Setup" (Configurazione del BIOS) del sito Web di GIGABYTE e cercare "Load Optimized Defaults" (Carica impostazioni predefinite ottimizzate) per informazioni su come cancellare i valori CMOS.

Visitare il sito Web di GIGABYTE per informazioni dettagliate sulla configurazione del BIOS Setup.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Schermata di avvio

La seguente schermata del logo di avvio verrà visualizzata all'avvio del computer.

Tasti funzione

<DEL>: BIOS SETUP\Q-FLASH
Premere il tasto <Delete> (Canc) per accedere al BIOS Setup o per accedere all'utility Q-Flash nel BIOS Setup.

<F12>: BOOT MENU
Boot Menu (Menu di avvio) consente di impostare il primo dispositivo di avvio senza accedere al BIOS Setup. Nel Boot Menu (Menu di avvio), utilizzare il tasto freccia su <↑> o il tasto freccia giù ↓ per selezionare il primo dispositivo di avvio, quindi premere <Enter> (Invio) per accettare. Il sistema si avvierà immediatamente dal dispositivo.
Nota: l'impostazione nel Boot Menu (Menu di avvio) è efficace solo per una volta. Dopo il riavvio del sistema, l'ordine di avvio del dispositivo sarà comunque basato sulle impostazioni del BIOS Setup.

<END>: Q-FLASH
Premere il tasto <End> (Fine) per accedere direttamente all'utility Q-Flash senza dover prima accedere al BIOS Setup.

Installazione del sistema operativo e dei driver

Installazione del sistema operativo

Con le impostazioni corrette del BIOS, si è pronti per installare il sistema operativo.

Se si desidera installare un sistema operativo su un volume RAID, è necessario installare prima il driver Intel@ RST VMD Controller durante il processo di installazione del sistema operativo. Fare riferimento ai passaggi seguenti:

Passo 1:
Andare sul sito Web di GIGABYTE, individuare la pagina Web del modello della scheda madre, scaricare il file del driver di preinstallazione SATA Intel nella pagina Support\Download\SATA RAID/AHCI, decomprimere il file e copiare i file sull'unità USB.

Passo 2:
Eseguire l'avvio dal disco di installazione di Windows ed eseguire i passaggi standard di installazione del sistema operativo. Quando viene visualizzata la schermata che richiede di caricare il driver, selezionare Browse (Sfoglia).

Passo 3:
Inserire l'unità USB e quindi individuare la posizione del driver. Quando viene visualizzata una schermata come mostrato di seguito, selezionare Intel RST VMD Controller 467F e fare clic su Next (Avanti) per caricare il driver e continuare l'installazione del sistema operativo.

Installazione dei driver

Dopo aver installato il sistema operativo, nell'angolo in basso a destra del desktop verrà visualizzata una finestra di dialogo che chiede se si desidera scaricare e installare i driver e le applicazioni GIGABYTE tramite GIGABYTE Control Center (GCC). Fare clic su Install (Installa) per procedere con l'installazione. (Nel BIOS Setup, assicurarsi che Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader sia impostato su Enabled (Abilitato).)

Quando viene visualizzata la finestra di dialogo End User License Agreement (Contratto di licenza con l'utente finale), premere <Accept> (Accetta) per installare GIGABYTE Control Center (GCC). Nella schermata GIGABYTE CONTROL CENTER, selezionare i driver e le applicazioni che si desidera installare e fare clic su Install (Installa).

Prima dell'installazione, assicurarsi che il sistema sia connesso a Internet.

Visitare il sito Web di GIGABYTE per ulteriori informazioni sul software.
https://www.gigabyte.com/WebPage/926/inte1700-app.html

Visitare il sito Web di GIGABYTE per ulteriori informazioni sulla risoluzione dei problemi.
https://www.gigabyte.com/WebPage/351/faq.html

Configurazione di un set RAID

Livelli RAID

	RAID 0	RAID 1	RAID 5	RAID 10
Numero minimo di dischi rigidi	≥2	2	≥3	4
Capacità array	Numero di dischi rigidi * Dimensione dell'unità più piccola	Dimensione dell'unità più piccola	(Numero di dischi rigidi -1) * Dimensione dell'unità più piccola	(Numero di dischi rigidi/2) * Dimensione dell'unità più piccola
Tolleranza agli errori	No	Sì	Sì	Sì

Prima di iniziare, preparare i seguenti elementi:
Questa scheda madre supporta RAID 0, RAID 1, RAID 5 e RAID 10. Preparare il numero corretto di dischi rigidi come indicato nella tabella sopra prima di configurare un array RAID.

• Dischi rigidi SATA o SSD. Per garantire prestazioni ottimali, si consiglia di utilizzare due dischi rigidi con modello e capacità identici.
• Disco di installazione di Windows.
• Un computer connesso a Internet.
• Un'unità USB.

• Si prega di notare che un SSD M.2 PCIe non può essere utilizzato per creare un set RAID con un disco rigido SATA.
• Fare riferimento alla sezione "Connettori interni" del manuale dell'utente per le note di installazione per i connettori M.2 e SATA.

Visitare il sito Web di GIGABYTE per informazioni dettagliate sulla configurazione di un array RAID. https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Riferimenti

• GIGABYTE Quick-Guide
• Rimuovi M.2
• Manuale di risoluzione dei problemi GIGABYTE
• GIGABYTE Realtek Audio

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica GIGABYTE Z790 AORUS ELITE AX-W - Manuale della scheda madre

Lingue disponibili
