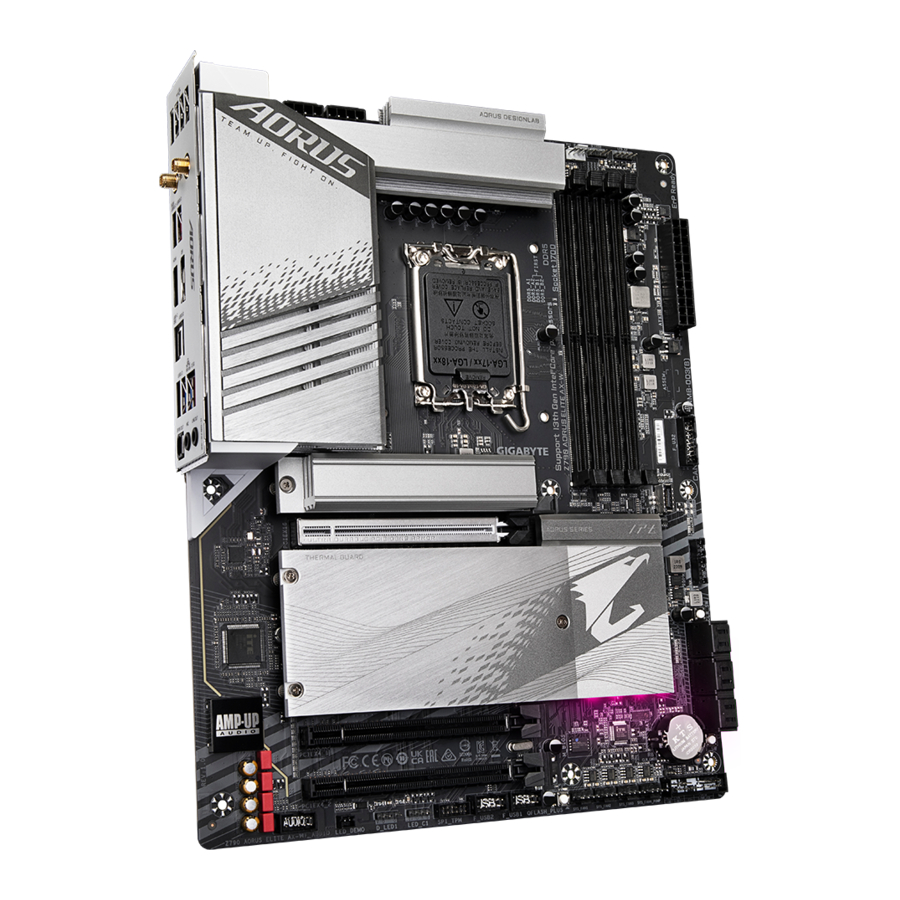

GIGABYTE Z790 AORUS ELITE AX-W - Mwongozo wa Ubao Mama

Kutambua Toleo la Ubao Mama Wako

Nambari ya toleo kwenye ubao mama wako inaonekana hivi: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la ubao mama ni 1.0. Angalia toleo la ubao mama wako kabla ya kusasisha BIOS ya ubao mama, viendeshi, au unapotafuta maelezo ya kiufundi.

Mfano:

Utangulizi wa Bidhaa

Mpangilio wa Ubao Mama

Mchoro wa Kizuizi cha Ubao Mama

(Kumbuka)
Usaidizi halisi unaweza kutofautiana kulingana na CPU.

Ufungaji wa Vifaa

Tahadhari za Ufungaji

Ubao mama una saketi na vipengele vingi vya kielektroniki ambavyo vinaweza kuharibika kutokana na mshtuko wa umeme tuli (ESD). Kabla ya ufungaji, soma kwa makini mwongozo wa mtumiaji na ufuate taratibu hizi:

• Kabla ya ufungaji, hakikisha chasi inafaa kwa ubao mama.
• Kabla ya ufungaji, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Msururu) cha ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
• Daima ondoa nguvu ya AC kwa kuchomoa kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kufunga au kuondoa ubao mama au vipengele vingine vya maunzi.
• Unapounganisha vipengele vya maunzi kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
• Unaposhughulikia ubao mama, epuka kugusa nyaya au viunganishi vyovyote vya chuma.
• Ni bora kuvaa mkanda wa mkononi wa kuzuia mshtuko wa umeme tuli (ESD) wakati wa kushughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna mkanda wa mkononi wa ESD, weka mikono yako kavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
• Kabla ya kufunga ubao mama, tafadhali iweke juu ya pedi ya antistatiki au ndani ya chombo cha kuzuia umeme tuli.
• Kabla ya kuunganisha au kuchomoa kebo ya usambazaji wa umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
• Kabla ya kuwasha umeme, hakikisha voltage ya usambazaji wa umeme imewekwa kulingana na kiwango cha voltage cha eneo lako.
• Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya zote na viunganishi vya umeme vya maunzi yako vimeunganishwa.
• Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu ziguse saketi ya ubao mama au vipengele vyake.
• Hakikisha hakuna skrubu zilizobaki au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
• Usiweke mfumo wa kompyuta kwenye uso usio sawa.
• Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevu.
• Kuwasha umeme wa kompyuta wakati wa mchakato wa ufungaji kunaweza kusababisha uharibifu wa vipengele vya mfumo pamoja na madhara ya kimwili kwa mtumiaji.
• Ikiwa huna uhakika kuhusu hatua zozote za ufungaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyethibitishwa.
• Ikiwa unatumia adapta, kebo ya umeme ya nyongeza, au kamba ya umeme, hakikisha unashauriana na maagizo yake ya ufungaji na/au kuweka msingi.

Vipimo vya Bidhaa

CPU	Soketi ya LGA1700: Usaidizi kwa Vizazi vya 14, 13 na 12 vya Intel ® Core ™, Pentium ® Gold na Celeron ® Processors (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya usaidizi wa CPU.) Akiba ya L3 inatofautiana na CPU
Chipset	Intel ® Z790 Express Chipset
Kumbukumbu	Vizazi vya 14 na 13 vya Intel ® Core ™ i9/i7 Pocessors: Usaidizi kwa moduli za kumbukumbu za DDR5 5600/5200/4800/4400 MT/s Vizazi vya 13 vya Intel ® Core ™ i5/i3 na Vizazi vya 12 vya Intel ® Core ™, Pentium ® Gold na Celeron ® Processors: Usaidizi kwa moduli za kumbukumbu za DDR5 4800/4400 MT/s Soketi 4 za DDR5 DIMM zinazosaidia hadi 192 GB (uwezo wa 48 GB DIMM moja) ya kumbukumbu ya mfumo Usanifu wa kumbukumbu wa chaneli mbili Usaidizi kwa moduli za kumbukumbu za ECC Un-buffered DIMM 1Rx8/2Rx8 (hufanya kazi katika hali isiyo ya ECC) Usaidizi kwa moduli za kumbukumbu zisizo za ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Usaidizi kwa moduli za kumbukumbu za Extreme Memory Profile (XMP) (Usanidi wa CPU na kumbukumbu unaweza kuathiri aina za kumbukumbu zinazosaidiwa, kiwango cha data (kasi), na idadi ya moduli za DRAM, tafadhali rejelea "Orodha ya Usaidizi wa Kumbukumbu" kwenye tovuti ya GIGABYTE kwa habari zaidi.)
Picha za Ndani	Kichakataji cha Picha kilichounganishwa-Usaidizi wa Intel ® HD Graphics: Bandari 1 ya HDMI, inayosaidia azimio la juu zaidi la 4096x2160@60 Hz * Usaidizi wa toleo la HDMI 2.0 na HDCP 2.3. Bandari 1 ya DisplayPort, inayosaidia azimio la juu zaidi la 4096x2304@60 Hz * Usaidizi wa toleo la DisplayPort 1.2 na HDCP 2.3 (Vipimo vya picha vinaweza kutofautiana kulingana na usaidizi wa CPU.)
Sauti	Realtek ® Audio CODEC Sauti ya Ubora wa Juu Chaneli 2/4/5.1/7.1 * Unaweza kubadilisha utendaji wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya chaneli 7.1, fikia programu ya sauti kwa mipangilio ya sauti. Usaidizi wa S/PDIF Out
LAN	Chipu ya Realtek ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Moduli ya Mawasiliano Isiyo na Waya	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, inayosaidia bendi za marudio ya 2.4/5/6 GHz BLUETOOTH 5.3 Usaidizi wa kiwango cha wireless cha 11ax 160MHz na hadi kiwango cha data cha 2.4 Gbps Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, inayosaidia bendi za marudio ya 2.4/5/6 GHz BLUETOOTH 5.3 Usaidizi wa kiwango cha wireless cha 11ax 160MHz na hadi kiwango cha data cha 2.4 Gbps * Kiwango halisi cha data kinaweza kutofautiana kulingana na mazingira na vifaa.
Nafasi za Upanuzi	CPU: Nafasi 1 ya PCI Express x16, inayosaidia PCIe 5.0 na inayoendesha kwa x16 (PCIEX16) * Kwa utendaji bora, ikiwa kadi moja tu ya picha ya PCI Express itasakinishwa, hakikisha unaisakinisha kwenye nafasi ya PCIEX16. Chipset: Nafasi 1 ya PCI Express x16, inayosaidia PCIe 4.0 na inayoendesha kwa x4 (PCIEX4_1) Nafasi 1 ya PCI Express x16, inayosaidia PCIe 3.0 na inayoendesha kwa x4 (PCIEX4_2)
Kiolesura cha Hifadhi	CPU: Kiunganishi 1 cha M.2 (Soketi 3, ufunguo wa M, aina ya 22110/2280 PCIe 4.0 x4/x2 SSD usaidizi) (M2A_CPU) Chipset: Viunganishi 2 vya M.2 (Soketi 3, ufunguo wa M, aina ya 22110/2280 PCIe 4.0 x4/x2 SSD usaidizi) (M2P_SB, M2Q_SB) - Kiunganishi 1 cha M.2 (Soketi 3, ufunguo wa M, aina ya 22110/2280 SATA na PCIe 4.0 x4 usaidizi wa SSD) (M2M_SB) - Viunganishi 6 vya SATA 6Gb/s RAID 0, RAID 1, RAID 5, na usaidizi wa RAID 10 kwa vifaa vya hifadhi vya NVMe SSD RAID 0, RAID 1, RAID 5, na usaidizi wa RAID 10 kwa vifaa vya hifadhi vya SATA * Rejelea "Viunganishi vya Ndani," kwa arifa za usakinishaji kwa viunganishi vya M.2 na SATA.
USB	Chipset: Bandari 1 ya USB Type-C ® kwenye paneli ya nyuma, na usaidizi wa USB 3.2 Gen 2x2 Bandari 1 ya USB Type-C ® yenye usaidizi wa USB 3.2 Gen 2, inayopatikana kupitia kichwa cha ndani cha USB Bandari 2 za USB 3.2 Gen 2 Type-A (nyekundu) kwenye paneli ya nyuma Bandari 5 za USB 3.2 Gen 1 (bandari 3 kwenye paneli ya nyuma, bandari 2 zinapatikana kupitia kichwa cha ndani cha USB) Chipset+Hubu 2 za USB 2.0: Bandari 8 za USB 2.0/1.1 (bandari 4 kwenye paneli ya nyuma, bandari 4 zinapatikana kupitia vichwa vya ndani vya USB)
Viunganishi vya Ndani	Kiunganishi 1 cha nguvu kuu cha ATX cha pini 24 Viunganishi 2 vya nguvu vya ATX 12V vya pini 8 Kichwa 1 cha feni ya CPU Kichwa 1 cha feni ya CPU/pampu ya kupoza maji Vichwa 3 vya feni ya mfumo Kichwa 1 cha feni ya mfumo/pampu ya kupoza maji Vichwa 2 vya ukanda wa LED vinavyoweza kushughulikiwa Vichwa 2 vya ukanda wa RGB LED Viunganishi 4 vya M.2 Soketi 3 Viunganishi 6 vya SATA 6Gb/s Kichwa 1 cha paneli ya mbele Kichwa 1 cha sauti cha paneli ya mbele Kichwa 1 cha USB Type-C ®, chenye usaidizi wa USB 3.2 Gen 2 Kichwa 1 cha USB 3.2 Gen 1 Vichwa 2 vya USB 2.0/1.1
Viunganishi vya Ndani	Viunganishi 2 vya kadi ya nyongeza ya Thunderbolt ™ Kichwa 1 cha Moduli ya Jukwaa Inayoaminika (Kwa GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ Moduli ya GC-TPM2.0 SPI V2 pekee) Kitufe 1 cha kuweka upya Kitufe 1 cha Q-Flash Plus Kitufe 1 cha Futa CMOS Jampa 1 ya kuweka upya Jampa 1 ya Futa CMOS
Viunganishi vya Paneli ya Nyuma	Bandari 1 ya USB Type-C ®, yenye usaidizi wa USB 3.2 Gen 2x2 Bandari 2 za USB 3.2 Gen 2 Type-A (nyekundu) Bandari 3 za USB 3.2 Gen 1 Bandari 4 za USB 2.0/1.1 Viunganishi 2 vya antena vya SMA (2T2R) Bandari 1 ya HDMI Bandari 1 ya DisplayPort Bandari 1 ya RJ-45 Kiunganishi 1 cha macho cha S/PDIF Out Jeki 2 za sauti
Kidhibiti cha I/O	Chipu ya Kidhibiti cha iTE ® I/O
Kichunguzi cha Vifaa	Utambuzi wa volti Utambuzi wa halijoto Utambuzi wa kasi ya feni Utambuzi wa kiwango cha mtiririko wa kupoza maji Onyo la kushindwa kwa feni Udhibiti wa kasi ya feni * Ikiwa kazi ya udhibiti wa kasi ya feni (pampu) inasaidiwa itategemea feni (pampu) unayoisakinisha.
BIOS	Flashi 1 x 256 Mbit Matumizi ya AMI UEFI BIOS yenye leseni PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Vipengele vya Kipekee	Usaidizi wa GIGABYTE Control Center (GCC) * Programu zinazopatikana katika GCC zinaweza kutofautiana kulingana na modeli ya ubao mama. Vitendaji vinavyosaidiwa vya kila programu vinaweza pia kutofautiana kulingana na vipimo vya ubao mama. Usaidizi wa Q-Flash Usaidizi wa Q-Flash Plus Usaidizi wa Hifadhi Nakala Mahiri
Programu Iliyoambatanishwa	Norton ® Internet Security (toleo la OEM) Programu ya usimamizi wa kipimo data cha LAN
Mfumo wa Uendeshaji	Usaidizi wa Windows 11 64-bit Usaidizi wa Windows 10 64-bit
Kipengele cha Fomu	Kipengele cha Fomu cha ATX; 30.5cm x 24.4cm

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwa vipimo vya bidhaa na habari inayohusiana na bidhaa bila taarifa ya awali.

CPU na Kipoozi cha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

• Hakikisha kuwa ubao mama unaauni CPU.
  (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya uungwaji mkono wa CPU.)
• Daima zima kompyuta na uchomoe kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa vifaa.
• Tafuta pini nambari moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya. (Au unaweza kupata notch pande zote mbili za CPU na funguo za mpangilio kwenye soketi ya CPU.)
• Paka tabaka nyembamba na sawa ya grisi ya joto kwenye uso wa CPU.
• Usiwashe kompyuta ikiwa kipoozi cha CPU hakijasakinishwa, vinginevyo joto kupita kiasi na uharibifu wa CPU unaweza kutokea.
• Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kuwa masafa ya basi ya mfumo yawekwe zaidi ya vipimo vya vifaa kwani hayafikii mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa unataka kuweka mzunguko zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya vifaa vyako ikiwa ni pamoja na CPU, kadi ya picha, kumbukumbu, diski kuu, n.k.

Zingatia Muelekeo wa CPU

Zingatia funguo za mpangilio kwenye soketi ya CPU ya ubao mama na notch kwenye CPU.

Usiondoe kifuniko cha soketi ya CPU kabla ya kuingiza CPU. Inaweza kujitokeza kutoka kwa sahani ya mzigo kiotomatiki baada ya kuingiza CPU na kufunga sahani ya mzigo.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa maunzi.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Kusakinisha CPU

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi CPU kwenye soketi ya CPU ya ubao mama.

1. 1. Bonyeza kwa upole mpini wa lever ya soketi ya CPU chini na mbali na soketi
   2. Inua kabisa lever ya kufunga soketi ya CPU.
   3. Tumia kichupo cha kidole kwenye upande wa sahani ya mzigo ya chuma ili kuinua sahani ya mzigo ya chuma na kifuniko cha kinga cha plastiki kilichoambatishwa

2. Shikilia CPU kwa vidole vyako kwenye kingo Pangilia alama ya pini nambari moja ya CPU (pembe tatu) na kona ya pini nambari moja ya soketi ya CPU (au unaweza kupangilia notch za CPU na funguo za mpangilio wa soketi) na uingize CPU kwa upole kwenye nafasi

3. Hakikisha kuwa CPU imesakinishwa vizuri na kisha funga sahani ya mzigo. Kifuniko cha kinga cha plastiki kitajitokeza, kiondoe tu. Salama lever chini ya kichupo chake cha kubakiza ili kukamilisha usakinishaji wa CPU
   *Daima badilisha kifuniko cha kinga cha plastiki wakati CPU haijasakinishwa ili kulinda soketi ya CPU.
   Usilazimishe kuingiza lever ya kufunga soketi ya CPU wakati CPU haijasakinishwa kwa usahihi kwani hii itaharibu CPU na soketi ya CPU.

Kusakinisha Kipoozi cha CPU

Hakikisha kuwa umesakinisha kipoozi cha CPU baada ya kusakinisha CPU. (Mchakato halisi wa usakinishaji unaweza kutofautiana kulingana na kipoozi cha CPU kitakachotumiwa. Rejelea mwongozo wa mtumiaji kwa kipoozi chako cha CPU.)

1. Paka tabaka nyembamba na sawa ya grisi ya joto kwenye uso wa CPU iliyosakinishwa

2. Weka kipoozi juu ya CPU, ukipangilia pini nne za kusukuma kupitia mashimo ya pini kwenye ubao mama Sukuma pini za kusukuma kwa diagonally.

3. Hatimaye, ambatisha kiunganishi cha nguvu cha kipoozi cha CPU kwenye kichwa cha feni ya CPU (CPU FAN) kwenye ubao mama


Kusakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

• Hakikisha kuwa ubao mama unaauni kumbukumbu. Inapendekezwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi, na chips itumiwe. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu zinazoungwa mkono na moduli za kumbukumbu.)
• Daima zima kompyuta na uchomoe kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa vifaa.
• Moduli za kumbukumbu zina muundo usio na ujinga. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Njia Mbili

Ubao mama huu hutoa soketi nne za kumbukumbu na inasaidia Teknolojia ya Njia Mbili. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Njia Mbili kutaongeza maradufu upana wa kumbukumbu asili.

Soketi nne za kumbukumbu zimegawanywa katika njia mbili na kila njia ina soketi mbili za kumbukumbu kama ifuatavyo:

Njia A: DDR5 Al, DDR5 A2
Njia B: DDR5 Bl, DDR5 B2

Usanidi wa Memo wa Njia Mbili Uliopendekezwa

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
Moduli 2	- -	DS/SS	- -	DS/SS
Moduli 4	DS/SS	DS/SS	DS/SS	DS/SS

(SS-Upande Mmoja, DS=Pande Mbili, "- -"=Hakuna Kumbukumbu)

Kwa sababu ya mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika modi ya Njia Mbili.

1. Modi ya Njia Mbili haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
2. Wakati wa kuwezesha modi ya Njia Mbili na moduli mbili au nne za kumbukumbu, inashauriwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi, na chips itumiwe.


Wakati wa kusakinisha moduli moja ya kumbukumbu, tunapendekeza uisakinishe kwenye soketi ya DDR5_A2 au DDR5 B2.

Kusakinisha Kadi ya Upanuzi

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

•
  Hakikisha kuwa ubao mama unaauni kadi ya upanuzi. Soma kwa makini mwongozo uliokuja na kadi yako ya upanuzi.
• Daima zima kompyuta na uchomoe kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa vifaa.

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi kadi yako ya upanuzi kwenye slot ya upanuzi.

1. Tafuta slot ya upanuzi inayounga mkono kadi yako. Ondoa kifuniko cha slot ya chuma kutoka kwenye paneli ya nyuma ya chasi.
2. Pangilia kadi na slot, na ubonyeze kadi mpaka iwe imekaa kikamilifu kwenye slot.
3. Hakikisha kuwa kadi ya upanuzi imekaa kikamilifu kwenye slot yake.
4. Salama bracket ya chuma ya kadi kwenye paneli ya nyuma ya chasi na screw.
5. Baada ya kusakinisha kadi zote za upanuzi, badilisha kifuniko cha chasi.
6. Washa kompyuta yako. Ikiwa ni lazima, nenda kwenye Usanidi wa BIOS ili kufanya mabadiliko yoyote ya BIOS yanayohitajika kwa kadi zako za upanuzi.
7. Sakinisha dereva uliotolewa na kadi ya upanuzi kwenye mfumo wako wa uendeshaji.


Viunganishi vya Paneli ya Nyuma

1. USB 2.0/1.1 Port
   Lango la USB linasaidia maelezo mahsusi ya USB 2.0/1.1. Tumia lango hili kwa vifaa vya USB.
2. SMA Antenna Connectors (2T2R)
   Tumia kiunganishi hiki kuunganisha antena.

   Kaza antena kwenye viunganishi vya antena na kisha elekeza antena kwa usahihi kwa mapokezi bora ya mawimbi.
3. USB 3.2 Gen 2 Type-A Port (Red)
   Lango la USB 3.2 Gen 2 linasaidia maelezo mahsusi ya USB 3.2 Gen 2 na linaoana na maelezo mahsusi ya USB 3.2 Gen 1 na USB 2.0. Tumia lango hili kwa vifaa vya USB.
4. USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
   Lango la USB 3.2 Gen 2 linasaidia maelezo mahsusi ya USB 3.2 Gen 2 na linaoana na maelezo mahsusi ya USB 3.2 Gen 1 na USB 2.0. Tumia lango hili kwa vifaa vya USB. Kabla ya kutumia Q-Flash Plus (^Kumbuka), hakikisha kuwa unaingiza kiendeshi cha USB flash kwenye lango hili kwanza.
5. DisplayPort
   DisplayPort hutoa picha na sauti ya dijitali ya hali ya juu, inayosaidia utumaji wa sauti wa pande mbili.
   DisplayPort inaweza kusaidia mifumo ya ulinzi wa maudhui ya HDCP 2.3. Unaweza kutumia lango hili kuunganisha kifuatiliaji chako kinachosaidia DisplayPort. Kumbuka: Teknolojia ya DisplayPort inaweza kusaidia ubora wa juu zaidi wa 4096x2304@60 Hz lakini ubora halisi unaosaidiwa unategemea kifuatiliaji kinachotumiwa.
6. HDMI Port

   Lango la HDMI linatii HDCP 2.3 na linasaidia Dolby TrueHD na DTS HIGH-DEFINITION MULTIMEDIA INTERFACE HD miundo bora ya sauti. Pia inasaidia hadi utoaji wa sauti wa 192KHz/24bit 7.1-channel LPCM. Unaweza kutumia lango hili kuunganisha kifuatiliaji chako kinachosaidia HDMl. Ubora wa juu zaidi unaosaidiwa ni 4096x2160@60 Hz, lakini ubora halisi unaosaidiwa unategemea kifuatiliaji kinachotumiwa.

   Baada ya kusakinisha kifaa cha DisplayPort/HDMl, hakikisha kuwa umeweka kifaa chaguo-msingi cha kucheza sauti kuwa DisplayPort/HDMl. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)
7. USB 3.2 Gen 1 Port
   Lango la USB 3.2 Gen 1 linasaidia maelezo mahsusi ya USB 3.2 Gen 1 na linaoana na maelezo mahsusi ya USB 2.0. Tumia lango hili kwa vifaa vya USB.
   (Kumbuka)
   Ili kuwezesha kazi ya Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE kwa habari zaidi.
8. USB Type-C^@ Port
   Lango la USB linaloweza kutenduliwa linasaidia maelezo mahsusi ya USB 3.2 Gen 2x2 na linaoana na maelezo mahsusi ya USB 3.2 Gen 2, USB 3.2 Gen 1, na USB 2.0. Tumia lango hili kwa vifaa vya USB.
9. RJ45 LAN Port
   Lango la Gigabit Ethernet LAN linatoa muunganisho wa Intaneti kwa kiwango cha data cha hadi 2.5 Gbps. Yafuatayo yanaeleza majimbo ya LED za lango la LAN.

Speed LED:

Hali	Maelezo
Chungwa	Kiwango cha data cha 2.5 Gbps
Kijani	Kiwango cha data cha 1 Gbps
Imezimwa	Kiwango cha data cha 100 Mbps

Activity LED:

Hali	Maelezo
Inawaka	Utoaji au upokeaji wa data unaendelea
Imezimwa	Hakuna utoaji au upokeaji wa data unaoendelea

10. Line Out/Front Speaker Out
    Jeki ya laini ya kutoa.
11. Mic In/Rear Speaker Out
    Jeki ya Mic in.
12. Optical SIPDIF Out Connector
    Kiunganishi hiki kinatoa sauti ya dijitali kwa mfumo wa sauti wa nje ambao unasaidia sauti ya dijitali ya macho. Kabla ya kutumia kipengele hiki, hakikisha kwamba mfumo wako wa sauti unatoa kiunganishi cha sauti cha dijitali cha macho.

Mipangilio ya Jeki ya Sauti:

Jeki	Kifaa cha kusikilizia sauti/ Njia 2	Njia 4	Njia 5.1	Njia 7.1
Line Out/Front Speaker Out
Mic In/Rear Speaker Out
Laini ya Paneli ya Mbele Inatoa/Spika wa Upande Anatoa
Mic ya Paneli ya Mbele Inaingiza/Spika wa Kati/Subwoofer Anatoa

Unaweza kubadilisha utendakazi wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya njia 7.1, fikia programu ya sauti kwa mipangilio ya sauti.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Unapoondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwa kifaa chako na kisha uiondoe kutoka kwenye ubao mama.
• Unapoondoa kebo, ivute moja kwa moja kutoka kwenye kiunganishi. Usiyumbishe upande hadi upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

Vifungo na LED za Ndani

RST SW (Kitufe cha Rudisha)

Kitufe cha rudisha (RST_SW) huruhusu watumiaji kuwasha/kuzima kompyuta kwa haraka katika mazingira ya kesi iliyo wazi wanapotaka kubadilisha vipengele vya maunzi au kufanya majaribio ya maunzi.

Kitufe cha rudisha hukupa kazi kadhaa za kutumia. Ili kupanga upya kitufe kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "BIOS Setup" wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa habari zaidi.

CLR SW (Kitufe cha Futa CMOS)

Tumia kitufe hiki kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguo-msingi za kiwandani inapolazimu.

• Daima zima kompyuta yako na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kutumia kitufe cha kufuta CMOS.
• Usitumie kitufe cha kufuta CMOS wakati mfumo umewashwa, au mfumo unaweza kuzimika na upotezaji wa data au uharibifu unaweza kutokea.
• Baada ya kuwasha tena mfumo, nenda kwa Usanidi wa BIOS ili kupakia chaguo-msingi za kiwandani (chagua Load Optimized Defaults) au usanidi mwenyewe mipangilio ya BIOS (tafadhali nenda kwenye ukurasa wa "BIOS Setup" wa tovuti ya GIGABYTE kwa habari zaidi).

QFLASH PLUS (Kitufe cha Q-Flash Plus)

Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima ya S5). Hifadhi BIOS ya hivi karibuni kwenye hifadhi ya kidole cha USB na uichomeke kwenye bandari iliyojitolea, na sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus. QFLED itamulika wakati shughuli za kulinganisha na kuwasha BIOS zinaanza na itaacha kuwaka wakati kuwasha BIOS kuu kumekamilika.

Ili kuwezesha kazi ya Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE kwa habari zaidi.

LED za Hali

LED za hali huonyesha ikiwa CPU, kumbukumbu, kadi ya picha na mfumo endeshi zinafanya kazi vizuri baada ya kuwashwa kwa mfumo. Ikiwa LED ya CPU/DRAMNGA imewashwa, hiyo inamaanisha kifaa kinacholingana hakifanyi kazi kawaida; ikiwa LED ya BOOT imewashwa, hiyo inamaanisha bado haujaingia kwenye mfumo endeshi.

CPU: LED ya hali ya CPU
DRAM: LED ya hali ya kumbukumbu
VGA: LED ya hali ya kadi ya picha
BOOT: LED ya hali ya mfumo endeshi

Viunganishi vya Ndani

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2/3/4/5/6/7
10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

•
  Kwanza hakikisha vifaa vyako vinafuata viunganishi unavyotaka kuunganisha.
• Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa waya wa umeme kutoka kwenye plagi ya umeme ili kuzuia uharibifu wa vifaa.
• Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (Viunganishi vya Umeme vya 2x4 12V na Kiunganishi Kikuu cha Umeme cha 2x12)
Kwa matumizi ya kiunganishi cha umeme, usambazaji wa umeme unaweza kutoa umeme wa kutosha na thabiti kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha umeme, kwanza hakikisha kuwa usambazaji wa umeme umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha umeme kina muundo usio na makosa. Unganisha kebo ya usambazaji wa umeme kwenye kiunganishi cha umeme katika mwelekeo sahihi.

Kiunganishi cha umeme cha 12V hasa hutoa umeme kwa CPU. Ikiwa kiunganishi cha umeme cha 12V hakijaunganishwa, kompyuta haitaanza.

Ili kukidhi mahitaji ya upanuzi, inashauriwa kwamba usambazaji wa umeme unaoweza kuhimili matumizi ya juu ya nguvu utumike (500W au zaidi). Ikiwa usambazaji wa umeme unatumiwa ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio thabiti au usioweza kuwashwa.

ATX_12V_2X4_1/ATX_12V_2X4_2:

ATX_12V_2X4_1/ATX_12V_2X4_2

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	GND (Kwa 2x4-pini 12V pekee)	5	+12V (Kwa 2x4-pini 12V pekee)
2	GND (Kwa 2x4-pini 12V pekee)	6	+12V (Kwa 2x4-pini 12V pekee)
3	GND	7	+12V
4	GND	8	+12V

ATX:

ATX

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Zima/Washa laini)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (simama kwa +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kwa 2x12-pini ATX pekee)	23	+5V (Kwa 2x12-pini ATX pekee)
12	3.3V (Kwa 2x12-pini ATX pekee)	24	GND (Kwa 2x12-pini ATX pekee)

CPU_FAN/SYS_FAN1/2/3 (Vichwa vya Feni)
Vichwa vyote vya feni kwenye ubao mama huu vina pini 4. Vichwa vingi vya feni vina muundo usio na makosa wa kuingiza. Unapounganisha kebo ya feni, hakikisha umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhi). Utendaji wa udhibiti wa kasi unahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni. Kwa utawanyiko bora wa joto, inashauriwa kwamba feni ya mfumo iwekwe ndani ya chasi.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Hisia
4	Udhibiti wa Kasi ya PWM

SYS_FAN4_PUMP (Kichwa cha Feni ya Mfumo/Pampu ya Kupoza Maji)
Kichwa cha feni/pampu kina pini 4 na kina muundo usio na makosa wa kuingiza. Vichwa vingi vya feni vina muundo usio na makosa wa kuingiza. Unapounganisha kebo ya feni, hakikisha umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhi). Utendaji wa udhibiti wa kasi unahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni. Kwa utawanyiko bora wa joto, inashauriwa kwamba feni ya mfumo iwekwe ndani ya chasi. Kichwa pia hutoa udhibiti wa kasi kwa pampu ya kupoza maji. Tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Smart Fan 6" kwa maelezo zaidi.

Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Volteji
3	Hisia
4	Udhibiti wa Kasi ya PWM

•
  Hakikisha umeunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU na mfumo wako kutoka kwa joto kali. Joto kali linaweza kusababisha uharibifu wa CPU au mfumo unaweza kukwama.
• Vichwa hivi vya feni si vizuizi vya kuruka vya usanidi. Usiweke kofia ya kuruka kwenye vichwa.

CPU_OPT (Kichwa cha Feni ya CPU/Pampu ya Kupoza Maji)
Kichwa cha feni/pampu kina pini 4 na kina muundo wa kuingiza usio na makosa. Vichwa vingi vya feni vina muundo wa kuingiza usio na makosa. Unapounganisha kebo ya feni, hakikisha umeunganisha katika mwelekeo sahihi (waya nyeusi ya kiunganishi ndiyo waya ya ardhini). Kitendaji cha udhibiti wa kasi kinahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni.

Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Volteji
3	Hisia
4	Udhibiti wa Kasi ya PWM

LED CllLED C2 (Vichwa vya Ukanda wa LED vya RGB)
Vichwa vinaweza kutumika kuunganisha ukanda wa kawaida wa 5050 RGB LED (12V/G/R/B), na ukadiriaji wa juu wa nguvu wa 2A (12V) na urefu wa juu wa 2m.

LED_C2

LED_C1

Nambari ya Pini	Ufafanuzi
1	12V
2	G
3	R
4	B

Unganisha ukanda wako wa RGB LED kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini ya 1 (12V) ya kichwa hiki. Uunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

Kwa jinsi ya kuwasha/kuzima taa za ukanda wa LED, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE.

Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.

8) D LEDI/D LED2 (Vichwa vya Ukanda wa LED vinavyoweza kushughulikiwa)
Vichwa vinaweza kutumika kuunganisha ukanda wa kawaida wa 5050 LED unaoweza kushughulikiwa, na ukadiriaji wa juu wa nguvu wa 5A (5V) na idadi ya juu ya LED 1000.

D_LED2

D_LED1

Nambari ya Pini	Ufafanuzi
1	V (5V)
2	Data
3	Hakuna Pini
4	GND

Unganisha ukanda wako wa LED unaoweza kushughulikiwa kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini ya 1 ya kichwa cha ukanda wa LED unaoweza kushughulikiwa. Uunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

Kwa jinsi ya kuwasha/kuzima taa za ukanda wa LED, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE.

Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.

SATA3 21314151617 (Viunganishi vya SATA 6Gb/s)
Viunganishi vya SATA vinafuata kiwango cha SATA 6Gb/s na vinaoana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA. Chipset ya InteP inasaidia RAID 0, RAID 1 RAID 5, na RAID 10. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maagizo ya kusanidi safu ya RAID.

Nambari ya Pini	Ufafanuzi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Ili kuwezesha uchomekaji moto kwa bandari za SATA, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Usanidi wa SATA" kwa maelezo zaidi.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (Viunganishi vya Soketi 3 za M.2)
Kuna aina mbili za SSD za M.2: SSD za M.2 SATA na SSD za M.2 PCIe. Hakikisha unathibitisha ni aina gani ya SSD za M.2 inaungwa mkono na soketi ya M.2 unayotaka kutumia. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumika kuunda seti ya RAID ama na SSD ya M.2 SATA au kiendeshi kigumu cha SATA. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maagizo ya kusanidi safu ya RAID.

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi SSD ya M.2 kwenye kiunganishi cha M.2.

Hatua ya 1:
Ili kufikia nafasi ya M.2 unayotaka kutumia, fungua skrubu kwenye heatsinki ya ubao mama kwa ulalo ili kuondoa heatsinki. Tafuta shimo sahihi la kupachika kwa SSD ya M.2 itakayosakinishwa na kisha usakinishe klipu ya M.2 EZ-Latch Plus kwanza.
Ikiwa unataka kusakinisha SSD ya M.2 kwenye shimo la 11 Omm ambalo tayari lina msimamo wa heatsinki ya ubao mama, hakikisha umeondoa klipu ya EZ-Latch Plus kwanza na utumie skrubu ya heatsinki ya ubao mama ili kulinda heatsinki na SSD.

Hatua ya 2:
Ondoa filamu ya kinga kutoka kwa pedi ya joto kwenye kiunganishi cha M.2. Ingiza SSD ya M.2 kwenye kiunganishi cha M.2 kwa pembe.

Hatua ya 3:
Bonyeza chini kwenye mwisho wa mbele wa SSD ya M.2 na uhakikishe kuwa SSD ya M.2 imelindwa na klipu ya M.2 EZ-Latch Plus. Ondoa filamu ya kinga kutoka chini ya heatsinki ya ubao mama na kisha ubadilishe heatsinki na uimarishe skrubu kwa ulalo.

* Aina za SSD za M.2 zinazoungwa mkono na kila kiunganishi cha M.2:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi kuhusu kutumia M.2 EZ-Latch Plus.
Sakinisha SSD ya M 2 https://www.qigabyte.com/WebPage/920/M2-latchplus.html
Ondoa SSD ya M 2 https://www.gigabyte.com/WebPage/921/removeM2.html
* Usanifu wa joto kwenye ubao mama unaweza kutofautiana kulingana na modeli.

Notisi za Ufungaji kwa Viunganishi vya M.2 na SATA

Upatikanaji wa viunganishi vya SATA unaweza kuathiriwa na aina ya kifaa kilichosakinishwa kwenye soketi za M.2. Kiunganishi cha M2M_SB kinashiriki bandwidth na kiunganishi cha SATA3 2, 3. Rejelea jedwali lifuatalo kwa maelezo.

• M2A_CPU/M2P_SB/M2Q_SB:

Kiunganishi/Aina ya M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 PCIe SSD
Hakuna M.2 SSD Iliyosakinishwa

: Inapatikana, : Haipatikani

• M2M_SB:

Kiunganishi/Aina ya M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe SSD
Hakuna M.2 SSD Iliyosakinishwa

F PANEL (Kichwa cha Paneli ya Mbele)
Unganisha swichi ya umeme, swichi ya kuweka upya, spika, swichi/sensor ya kuingilia ndani ya chasi na kiashiria cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na migawo ya pini hapa chini. Kumbuka pini chanya na hasi kabla ya kuunganisha nyaya.

• PLED/PWR_LED (LED ya Nguvu):
  Huunganisha kwenye kiashiria cha hali ya nishati kwenye paneli ya mbele ya chasi. LED inawaka wakati mfumo unafanya kazi. LED huzimika wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).

Hali ya Mfumo	LED
S0	Imewashwa
S3/S4/S5	Imezimwa

• PW (Swichi ya Nguvu):
  Huunganisha kwenye swichi ya umeme kwenye paneli ya mbele ya chasi. Unaweza kusanidi njia ya kuzima mfumo wako kwa kutumia swichi ya umeme (tafadhali nenda kwenye ukurasa wa "BIOS Setup" wa tovuti ya GIGABYTE na utafute "Soft-Off by PWR-BTTN" kwa habari zaidi).
• SPEAK (Spika):
  Huunganisha kwenye spika kwenye paneli ya mbele ya chasi. Mfumo huripoti hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mmoja mfupi utasikika ikiwa hakuna tatizo linalogunduliwa wakati wa uanzishaji wa mfumo.
• HD (LED ya Shughuli ya Diski Kuu):
  Huunganisha kwenye LED ya shughuli ya diski kuu kwenye paneli ya mbele ya chasi. LED inawaka wakati diski kuu inasoma au kuandika data.
• RES (Swichi ya Weka Upya):
  Huunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.
• Cl (Kichwa cha Kuingilia Ndani ya Chasi):
  Huunganisha kwenye swichi/sensor ya kuingilia ndani ya chasi kwenye chasi ambayo inaweza kugundua ikiwa kifuniko cha chasi kimeondolewa. Kitendaji hiki kinahitaji chasi yenye swichi/sensor ya kuingilia ndani ya chasi.
• NC: Hakuna muunganisho.
  Muundo wa paneli ya mbele unaweza kutofautiana kwa chasi. Moduli ya paneli ya mbele hasa ina swichi ya umeme, swichi ya kuweka upya, LED ya umeme, LED ya shughuli ya diski kuu, spika na kadhalika. Unapounganisha moduli yako ya paneli ya mbele ya chasi kwenye kichwa hiki, hakikisha kuwa migawo ya waya na migawo ya pini inalingana kwa usahihi.

Muundo wa paneli ya mbele unaweza kutofautiana kwa chasi. Moduli ya paneli ya mbele hasa ina swichi ya umeme, swichi ya kuweka upya, LED ya umeme, LED ya shughuli ya diski kuu, spika na kadhalika. Unapounganisha moduli yako ya paneli ya mbele ya chasi kwenye kichwa hiki, hakikisha kuwa migawo ya waya na migawo ya pini inalingana kwa usahihi.

F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)
Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya Ubora wa Juu (HD). Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasi kwenye kichwa hiki. Hakikisha kuwa migawo ya waya ya kiunganishi cha moduli inalingana na migawo ya pini ya kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama utafanya kifaa kushindwa kufanya kazi au hata kukiharibu.

Nambari ya Pini.	Ufafanuzi
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	Utambuzi wa MIC
7	SENSE_SEND
8	Hakuna Pini
9	Head Phone L
10	Utambuzi wa Head Phone

Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi tofauti kwenye kila waya badala ya plagi moja. Kwa habari kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina migawo tofauti ya waya, tafadhali wasiliana na mtengenezaji wa chasi.

F U32C (Kichwa cha USB Aina-C chenye Usaidizi wa USB 3.2 Gen 2)
Kichwa kinatii vipimo vya USB 3.2 Gen 2 na kinaweza kutoa bandari moja ya USB.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10 U	SBU2	20	CC2

F_U32 (USB 3.2 Gen 1 Header)
Kichwa hiki kinatii maelezo ya USB 3.2 Gen 1 na USB 2.0 na kinaweza kutoa bandari mbili za USB. Kwa ununuzi wa paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.2 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4 B_	GND	14	SSTX2+ B S S
5	SSTX1-	15	SSTX2- 1
6	SSTX1+	16	1 GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Hakuna Pini S

F_USBI/F USB2 (Vichwa vya USB 2.0/1.1)
Vichwa vinatii maelezo ya USB 2.0/1.1. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia breki ya hiari ya USB. Kwa ununuzi wa breki ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini	Ufafanuzi
1	Nguvu (5V)
2	Nguvu (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND _
8	GND
9	Hakuna Pini
10	NC

Kabla ya kusakinisha breki ya USB, hakikisha umezima kompyuta yako na umechomoa kamba ya umeme kutoka kwa kituo cha umeme ili kuzuia uharibifu wa breki ya USB.

SPI_TPM (Kichwa cha Moduli ya Jukwaa Inayoaminika)
Unaweza kuunganisha SPI TPM (Moduli ya Jukwaa Inayoaminika) kwenye kichwa hiki.

Nambari ya Pini	Ufafanuzi
1	Toleo la Data
2	Nguvu (3.3V)
3	Hakuna Pini
4	NC
5	Ingizo la Data
6	CLK
7	Chagua Chipu
8	GND _ 0
9	IRQ
10	NC
11	NC
12	RST

THB CllTHB C2 (Viunganishi vya Kadi ya Nyongeza ya Thunderbole)
Viunganishi hutumiwa kuunganisha kwenye kadi ya nyongeza ya GIGABYTE Thunderbolt".

Inaauni kadi ya nyongeza ya Thunderbolt".

CLR CMOS (Jampa ya Kufuta CMOS)
Tumia jampa hii kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguomsingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.

•
  Daima zima kompyuta yako na uchomoe kamba ya umeme kutoka kwa kituo cha umeme kabla ya kufuta thamani za CMOS.
• Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguomsingi za kiwandani (chagua Load Optimized Defaults (Pakia Chaguo Msingi Zilizoboreshwa)) au usanidi mipangilio ya BIOS mwenyewe (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE kwa maelezo zaidi).

BAT (Betri)
Betri hutoa nishati ili kuweka thamani (kama vile usanidi wa BIOS, tarehe na maelezo ya saa) kwenye CMOS wakati kompyuta imezimwa. Badilisha betri wakati volti ya betri inapungua hadi kiwango cha chini, au thamani za CMOS zinaweza kuwa si sahihi au zinaweza kupotea.

Unaweza kufuta thamani za CMOS kwa kuondoa betri

1. Zima kompyuta yako na uchomoe waya wa umeme
2. Ondoa betri kwa uangalifu kutoka kwa kishikilia betri na usubiri kwa dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa vituo chanya na hasi vya kishikilia betri, na kuvifanya vishorti kwa sekunde 5.)
3. Badilisha betri.
4. Chomeka waya wa umeme na uwashe tena kompyuta yako.

•
  Daima zima kompyuta yako na uchomoe waya wa umeme kabla ya kubadilisha betri.
• Badilisha betri na inayolingana. Uharibifu kwa vifaa vyako unaweza kutokea ikiwa betri itabadilishwa na modeli isiyo sahihi.
• Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri wewe mwenyewe au huna uhakika kuhusu modeli ya betri.
• Unapoweka betri, angalia mwelekeo wa upande chanya (+) na upande hasi (-) wa betri (upande chanya unapaswa kuelekea juu).
• Betri zilizotumika lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

RST (Kirukaji cha Kuweka Upya)
Kirukaji cha kuweka upya (RST) kinaweza kuunganishwa kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.

Nambari ya Pini	Ufafanuzi
1	Weka Upya
2	GND

Kirukaji cha kuweka upya kinakupa kazi kadhaa za kutumia. Ili kupanga upya kitufe kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa habari zaidi.

Usanidi wa BIOS

BIOS (Mfumo wa Msingi wa Uingizaji na Utoaji) hurekodi vipimo vya maunzi ya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Jaribio la Kujiendesha Wakati wa Kuwasha (POST) wakati wa uanzishaji wa mfumo, kuokoa vipimo vya mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo inaruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.
Wakati umeme umezimwa, betri kwenye ubao mama hutoa umeme unaohitajika kwa CMOS ili kuweka thamani za usanidi katika CMOS.

Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati umeme umewashwa.
Ili kuboresha BIOS, tumia huduma ya GIGABYTE Q-Flash au Q-Flash Plus.

• Q-Flash inaruhusu mtumiaji kuboresha au kuhifadhi BIOS haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji.
• Q-Flash Plus inakuruhusu kusasisha BIOS mfumo wako ukiwa umezimwa (hali ya kuzima ya S5). Hifadhi BIOS ya hivi karibuni kwenye kiendeshi cha USB na uiunganishe kwenye bandari iliyojitolea, na kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus.

Kwa maagizo ya kutumia huduma za Q-Flash na Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE na utafute "Huduma za Kusasisha BIOS."

•
  Kwa sababu kuwasha BIOS kunaweza kuwa hatari, ikiwa haukumbani na matatizo yoyote ukitumia toleo la sasa la BIOS, inashauriwa usiwashe BIOS. Ili kuwasha BIOS, fanya hivyo kwa tahadhari. Kuwasha BIOS isivyofaa kunaweza kusababisha hitilafu ya mfumo.
• Inashauriwa usibadilishe mipangilio chaguo-msingi (isipokuwa unahitaji kufanya hivyo) ili kuzuia ukosefu wa uthabiti wa mfumo au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Hili likitokea, jaribu kufuta thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi.
• Rejelea utangulizi wa betri/kuruka/kitufe cha CMOS katika Sura ya Usakinishaji wa Vifaa au nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Pakia Chaguo-msingi Zilizoboreshwa" kwa jinsi ya kufuta thamani za CMOS.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi Usanidi wa BIOS.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Skrini ya Uanzishaji

Skrini ifuatayo ya nembo ya uanzishaji itaonekana wakati kompyuta inaanzishwa.

Funguo za Kukokotoa

<DEL>: BIOS SETUP\Q-FLASH
Bonyeza kitufe cha <Delete> ili kuingia kwenye Usanidi wa BIOS au kufikia huduma ya Q-Flash katika Usanidi wa BIOS.

<F12>: MENU YA KUWASHA
Menyu ya Kuwasha inakuruhusu kuweka kifaa cha kwanza cha kuwasha bila kuingia kwenye Usanidi wa BIOS. Katika Menyu ya Kuwasha, tumia kitufe cha mshale wa juu <↑> au kitufe cha mshale wa chini ↓ kuchagua kifaa cha kwanza cha kuwasha, kisha ubonyeze <Enter> ili kukubali. Mfumo utawasha kutoka kwa kifaa mara moja.
Kumbuka: Mpangilio katika Menyu ya Kuwasha unafaa kwa mara moja tu. Baada ya kuwasha upya mfumo, mpangilio wa kuwasha kifaa bado utategemea mipangilio ya Usanidi wa BIOS.

<END>: Q-FLASH
Bonyeza kitufe cha <End> ili kufikia huduma ya Q-Flash moja kwa moja bila kulazimika kuingia kwenye Usanidi wa BIOS kwanza.

Kusakinisha Mfumo wa Uendeshaji na Viendeshaji

Usakinishaji wa Mfumo wa Uendeshaji

Ukiwa na mipangilio sahihi ya BIOS, uko tayari kusakinisha mfumo wa uendeshaji.

Ikiwa unataka kusakinisha mfumo wa uendeshaji kwenye ujazo wa RAID, unahitaji kusakinisha kiendeshi cha Intel@ RST VMD Controller kwanza wakati wa mchakato wa usakinishaji wa OS. Rejelea hatua zilizo hapa chini:

Hatua ya 1:
Nenda kwenye tovuti ya GIGABYTE, vinjari hadi ukurasa wa wavuti wa kielelezo cha ubao mama, pakua faili ya kiendeshi cha Intel SATA Preinstall kwenye ukurasa wa Usaidizi\Pakua\SATA RAID/AHCI, ondoa faili na unakili faili kwenye kiendeshi chako cha USB.

Hatua ya 2:
Washa kutoka kwa diski ya usanidi wa Windows na ufanye hatua za kawaida za usakinishaji wa OS. Skrini inayokuomba kupakia kiendeshi inapoonekana, chagua Vinjari.

Hatua ya 3:
Ingiza kiendeshi cha USB na kisha uvinjari hadi eneo la kiendeshi. Skrini inapoonekana kama inavyoonyeshwa hapa chini, chagua Intel RST VMD Controller 467F na ubofye Next ili kupakia kiendeshi na uendelee na usakinishaji wa OS.

Usakinishaji wa Viendeshaji

Baada ya kusakinisha mfumo wa uendeshaji, kisanduku cha mazungumzo kitaonekana kwenye kona ya chini kulia ya eneo-kazi kikiuliza ikiwa unataka kupakua na kusakinisha viendeshaji na programu za GIGABYTE kupitia GIGABYTE Control Center (GCC). Bofya Install ili kuendelea na usakinishaji. (Katika Usanidi wa BIOS, hakikisha kuwa Mipangilio\Usanidi wa Kipakuaji Huduma za Gigabyte\Kipakuaji Huduma za Gigabyte imewekwa kuwa Imewezeshwa.)

Kisanduku cha mazungumzo cha Mkataba wa Leseni ya Mtumiaji wa Mwisho kinapoonekana, bonyeza <Accept> ili kusakinisha GIGABYTE Control Center (GCC). Kwenye skrini ya GIGABYTE CONTROL CENTER, chagua viendeshaji na programu unazotaka kusakinisha na ubofye Install.

Kabla ya usakinishaji, hakikisha kuwa mfumo umeunganishwa kwenye mtandao.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.
https://www.gigabyte.com/WebPage/926/inte1700-app.html

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya utatuzi.
https://www.gigabyte.com/WebPage/351/faq.html

Kusanidi Seti ya RAID

Viwango vya RAID

	RAID 0	RAID 1	RAID 5	RAID 10
Idadi ya Chini ya Diski Kuu	≥2	2	≥3	4
Uwezo wa Safu	Idadi ya diski kuu * Ukubwa wa kiendeshi kidogo zaidi	Ukubwa wa kiendeshi kidogo zaidi	(Idadi ya diski kuu -1) * Ukubwa wa kiendeshi kidogo zaidi	(Idadi ya diski kuu/2) * Ukubwa wa kiendeshi kidogo zaidi
Uvumilivu wa Hitilafu	Hapana	Ndiyo	Ndiyo	Ndiyo

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo:
Ubao mama huu unasaidia RAID 0, RAID 1, RAID 5, na RAID 10. Andaa idadi sahihi ya diski kuu kama inavyoonyeshwa kwenye jedwali hapo juu kabla ya kusanidi safu ya RAID.

• Diski kuu za SATA au SSD. Ili kuhakikisha utendaji bora, inashauriwa utumie diski kuu mbili zilizo na kielelezo na uwezo sawa.
• Diski ya usanidi wa Windows.
• Kompyuta iliyounganishwa kwenye mtandao.
• Kiendeshi cha USB.

• Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumika kuunda seti ya RAID na diski kuu ya SATA.
• Rejelea sehemu ya "Viunganishi vya Ndani" ya mwongozo wa mtumiaji kwa notisi za usakinishaji za viunganishi vya M.2, na SATA.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID. https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Marejeleo

• Mwongozo wa Haraka wa GIGABYTE
• Ondoa M.2
• Mwongozo wa Utatuzi wa GIGABYTE
• Sauti ya GIGABYTE Realtek

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

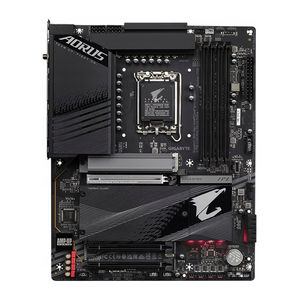

Pakua GIGABYTE Z790 AORUS ELITE AX-W - Mwongozo wa Ubao Mama

Lugha zinazopatikana
