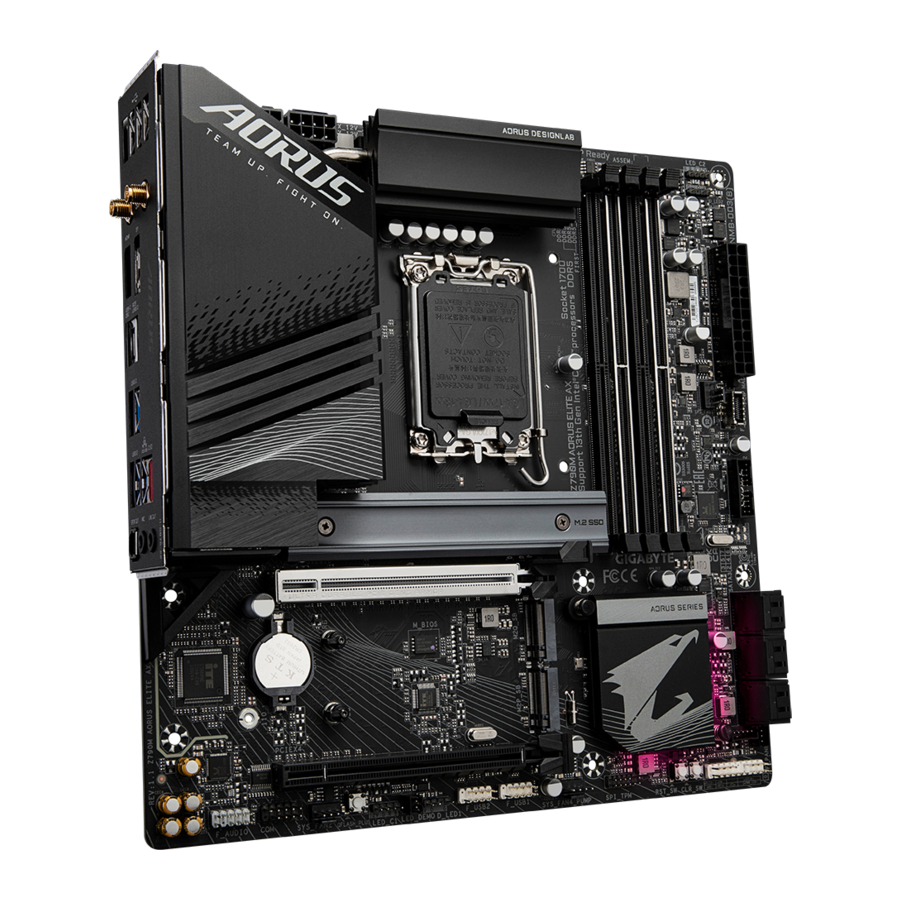

Mwongozo wa Ubao Mama wa GIGABYTE Z790M AORUS ELITE AX, Z790M AORUS ELITE

Yaliyomo

1 Kutambua Toleo la Ubao Mama Wako
2 Utangulizi wa Bidhaa
- 2.1 Mpangilio wa Ubao Mama
- 2.2 Mchoro wa Kizuizi wa Ubao Mama
3 Ufungaji wa Vifaa
4 Usanidi wa BIOS
5 Kufunga Mfumo wa Uendeshaji na Viendeshaji
- 5.1 Usakinishaji wa Mfumo wa Uendeshaji
- 5.2 Usakinishaji wa Viendeshaji
6 Kusanidi Seti ya RAID
7 Marejeleo
8 Pakua mwongozo
9 Katika Lugha Nyingine

Kutambua Toleo la Ubao Mama Wako

Nambari ya toleo kwenye ubao mama wako huonekana hivi: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la ubao mama ni 1.0. Angalia toleo la ubao mama wako kabla ya kusasisha BIOS ya ubao mama, viendeshi, au unapotafuta maelezo ya kiufundi.
Mfano:

Utangulizi wa Bidhaa

Mpangilio wa Ubao Mama

Kihisi cha halijoto

ni kwa ajili ya Z790M AORUS ELITE AX pekee.

(Kumbuka) Ni kwa ajili ya PCB rev. 1.1 au toleo jipya zaidi pekee.

Mchoro wa Kizuizi wa Ubao Mama

ni kwa ajili ya Z790M AORUS ELITE pekee

(Kumbuka) Usaidizi halisi unaweza kutofautiana kulingana na CPU.

Ufungaji wa Vifaa

Tahadhari za Ufungaji

Ubao mama una saketi na vipengele vingi nyeti vya kielektroniki ambavyo vinaweza kuharibika kutokana na mshtuko wa umeme tuli (ESD). Kabla ya ufungaji, soma kwa makini mwongozo wa mtumiaji na ufuate taratibu hizi:

Kabla ya ufungaji, hakikisha chasi inafaa kwa ubao mama.
Kabla ya ufungaji, usiondoe au kuvunja kibandiko cha SIN (Serial Number) cha ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
Daima ondoa nishati ya AC kwa kuchomoa kamba ya umeme kutoka kwa plagi ya umeme kabla ya kufunga au kuondoa ubao mama au vipengele vingine vya maunzi.
Unapounganisha vipengele vya maunzi kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
Unaposhughulikia ubao mama, epuka kugusa nyaya au viunganishi vyovyote vya chuma.
Ni bora kuvaa mkanda wa mkononi wa mshtuko wa umeme tuli (ESD) wakati wa kushughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna mkanda wa mkononi wa ESD, weka mikono yako ikiwa mikavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
Kabla ya kufunga ubao mama, tafadhali uweke juu ya pedi ya antistatiki au ndani ya chombo cha kuzuia umeme tuli.
Kabla ya kuunganisha au kuchomoa kebo ya usambazaji wa umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
Kabla ya kuwasha umeme, hakikisha voltage ya usambazaji wa umeme imewekwa kulingana na kiwango cha voltage cha eneo lako.
Kabla ya kutumia bidhaa, tafadhali hakikisha kwamba nyaya zote na viunganishi vya nguvu vya vipengele vyako vya maunzi vimeunganishwa.
Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu kugusana na saketi ya ubao mama au vipengele vyake.
Hakikisha hakuna skrubu au vipengele vya chuma vilivyobaki vimewekwa kwenye ubao mama au ndani ya casing ya kompyuta.
Usiweke mfumo wa kompyuta kwenye uso usio sawa.
Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevunyevu.
Kuwasha nguvu ya kompyuta wakati wa mchakato wa ufungaji kunaweza kusababisha uharibifu wa vipengele vya mfumo pamoja na madhara ya kimwili kwa mtumiaji.
Ikiwa huna uhakika kuhusu hatua zozote za ufungaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyethibitishwa.
Ukitumia adapta, kebo ya nguvu ya ugani, au kamba ya umeme, hakikisha unashauriana na maagizo yake ya ufungaji na/au kuweka msingi.

Vipimo vya Bidhaa

CPU	Soketi ya LGA1700: Usaidizi kwa Vizazi vya 14, 13 na 12 vya Intel ® Core ™, Pentium ® Gold na Celeron ® Processors (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya usaidizi wa CPU.) Kache ya L3 inatofautiana na CPU
Chipset	Intel ® Z790 Express Chipset
Memory	Vizazi vya 14 na 13 vya Intel ® Core ™ i9/i7 Pocessors: Usaidizi kwa moduli za kumbukumbu za DDR5 5600/5200/4800/4400 MT/s Vizazi vya 13 vya Intel ® Core ™ i5/i3 na Vizazi vya 12 vya Intel ® Core ™, Pentium ® Gold na Celeron ® Processors: Usaidizi kwa moduli za kumbukumbu za DDR5 4800/4400 MT/s Soketi 4 za DDR5 DIMM zinazosaidia hadi 192 GB (uwezo wa DIMM moja ya 48 GB) ya kumbukumbu ya mfumo Usanifu wa kumbukumbu wa chaneli mbili Usaidizi kwa moduli za kumbukumbu za ECC Un-buffered DIMM 1Rx8/2Rx8 (zinatumika katika hali isiyo ya ECC) Usaidizi kwa moduli za kumbukumbu za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Usaidizi kwa moduli za kumbukumbu za Extreme Memory Profile (XMP) (Usanidi wa CPU na kumbukumbu unaweza kuathiri aina za kumbukumbu zinazosaidiwa, kasi ya data (speed), na idadi ya moduli za DRAM, tafadhali rejelea "Orodha ya Usaidizi wa Kumbukumbu" kwenye tovuti ya GIGABYTE kwa habari zaidi.)
Onboard Graphics	Kichakataji Picha Kilichounganishwa-Usaidizi wa Intel ® HD Graphics: Lango 1 la HDMI, linalosaidia azimio la juu zaidi la 4096x2160@60 Hz * Usaidizi kwa toleo la HDMI 2.0 na HDCP 2.3. Lango 1 la DisplayPort, linalosaidia azimio la juu zaidi la 4096x2304@60 Hz * Usaidizi kwa toleo la DisplayPort 1.2 na HDCP 2.3 (Vipimo vya picha vinaweza kutofautiana kulingana na usaidizi wa CPU.)
Audio	CODEC ya Realtek ® ALC1220 * Jack ya mstari wa paneli ya nyuma inasaidia sauti ya DSD. Sauti ya Ubora wa Juu Chaneli 2/4/5.1/7.1 * Unaweza kubadilisha utendaji wa jack ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya chaneli 7.1, fikia programu ya sauti kwa mipangilio ya sauti. Usaidizi kwa S/PDIF Out
LAN	Chip ya Realtek ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication Module¹	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0/PCB rev. 1.2) WIFI a, b, g, n, ac, ax, inayosaidia bendi za masafa ya 2.4/5/6 GHz BLUETOOTH 5.3 Usaidizi kwa kiwango cha wireless cha 11ax 160MHz Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, inayosaidia bendi za masafa ya 2.4/5/6 GHz BLUETOOTH 5.3 Usaidizi kwa kiwango cha wireless cha 11ax 160MHz (Kiwango halisi cha data kinaweza kutofautiana kulingana na mazingira na vifaa.)
Expansion Slots	CPU: Nafasi 1 ya PCI Express x16, inayosaidia PCIe 5.0 na inayoendesha kwa x16 (PCIEX16) * Kwa utendaji bora, ikiwa kadi moja tu ya picha ya PCI Express itasakinishwa, hakikisha unaisakinisha kwenye nafasi ya PCIEX16. Chipset: Nafasi 1 ya PCI Express x16, inayosaidia PCIe 4.0 na inayoendesha kwa x4 (PCIEX4)
Storage Interface	CPU: Kiunganishi 1 cha M.2 (Soketi 3, ufunguo wa M, aina ya usaidizi wa 2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU) Chipset: Kiunganishi 1 cha M.2 (Soketi 3, ufunguo wa M, aina ya usaidizi wa 2280 PCIe 4.0 x4/x2 SSD) (M2Q_SB) Kiunganishi 1 cha M.2 (Soketi 3, ufunguo wa M, aina ya usaidizi wa 22110/2280 PCIe 4.0 x4/x2 SSD) (M2P_SB) Viunganishi 6 vya SATA 6Gb/s Š Usaidizi wa RAID 0, RAID 1, RAID 5, na RAID 10 kwa vifaa vya hifadhi vya NVMe SSD Usaidizi wa RAID 0, RAID 1, RAID 5, na RAID 10 kwa vifaa vya hifadhi vya SATA
USB	Chipset: Lango 1 la USB Type-C ® kwenye paneli ya nyuma, lenye usaidizi wa USB 3.2 Gen 2x2 Lango 1 la USB Type-C ® lenye usaidizi wa USB 3.2 Gen 2, linalopatikana kupitia kichwa cha ndani cha USB Lango 1 la USB 3.2 Gen 2 Type-A (nyekundu) kwenye paneli ya nyuma Chipset+2 Hubs za USB 3.2 Gen 1: Lango 6 za USB 3.2 Gen 1 (lango 4 kwenye paneli ya nyuma, lango 2 zinapatikana kupitia kichwa cha ndani cha USB) Chipset+2 Hubs za USB 2.0: Lango 8 za USB 2.0/1.1 (lango 4 kwenye paneli ya nyuma, lango 4 zinapatikana kupitia vichwa vya ndani vya USB)
Internal Connectors	Kiunganishi 1 cha nguvu kuu cha 24-pini cha ATX Kiunganishi 1 cha nguvu cha 8-pini cha ATX 12V Kiunganishi 1 cha nguvu cha 4-pini cha ATX 12V Kichwa 1 cha feni ya CPU Kichwa 1 cha pampu ya feni/maji ya kupozea CPU Vichwa 3 vya feni ya mfumo Kichwa 1 cha pampu ya feni/maji ya kupozea mfumo Vichwa 2 vya ukanda wa LED vinavyoshughulikiwa Vichwa 2 vya ukanda wa RGB LED Viunganishi 3 vya M.2 Soketi 3 Viunganishi 6 vya SATA 6Gb/s Kichwa 1 cha paneli ya mbele Kichwa 1 cha sauti cha paneli ya mbele Kichwa 1 cha USB Type-C ®, chenye usaidizi wa USB 3.2 Gen 2 Kichwa 1 cha USB 3.2 Gen 1 Vichwa 2 vya USB 2.0/1.1
Internal Connectors	Viunganishi 2 vya kadi ya nyongeza ya Thunderbolt ™ Kichwa 1 cha Moduli ya Jukwaa Inayoaminika (Kwa GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ Moduli ya GC-TPM2.0 SPI V2 pekee) Kichwa 1 cha lango la serial Kitufe 1 cha kuweka upya Kitufe 1 cha Q-Flash Plus Kitufe 1 cha Clear CMOS Jampa 1 ya kuweka upya
Back Panel Connectors	Lango 1 la USB Type-C ®, lenye usaidizi wa USB 3.2 Gen 2x2 Lango 1 la USB 3.2 Gen 2 Type-A (nyekundu) Lango 4 za USB 3.2 Gen 1 Lango 4 za USB 2.0/1.1 Viunganishi 2 vya antena za SMA (2T2R)j Lango 1 la HDMI Lango 1 la DisplayPort Lango 1 la RJ-45 Kiunganishi 1 cha optical S/PDIF Out Jeki 2 za sauti
I/O Controller	Chip ya Kidhibiti ya iTE ® I/O
Hardware Monitor	Ugunduzi wa voltage Ugunduzi wa joto Ugunduzi wa kasi ya feni Ugunduzi wa kiwango cha mtiririko wa maji ya kupozea Onyo la kushindwa kwa feni Udhibiti wa kasi ya feni * Ikiwa kitendaji cha udhibiti wa kasi ya feni (pampu) kinaungwa mkono itategemea feni (pampu) unayosakinisha.
BIOS	Flash 1 x 256 Mbit Matumizi ya AMI UEFI BIOS iliyo na leseni PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Usaidizi kwa GIGABYTE Control Center (GCC) * Programu zinazopatikana katika GCC zinaweza kutofautiana kulingana na modeli ya ubao mama. Vitendaji vinavyosaidiwa vya kila programu vinaweza pia kutofautiana kulingana na vipimo vya ubao mama. Usaidizi kwa Q-Flash Usaidizi kwa Q-Flash Plus Usaidizi kwa Smart Backup
Bundled Software	Norton ® Internet Security (toleo la OEM) Programu ya usimamizi wa upana wa bendi ya LAN
Operating System	Usaidizi kwa Windows 11 ya biti 64 Usaidizi kwa Windows 10 ya biti 64
Form Factor	Kigezo cha Micro ATX; 24.4cm x 24.4cm

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwa vipimo vya bidhaa na habari inayohusiana na bidhaa bila taarifa ya awali
Tafadhali tembelea ukurasa wa SERVICE/SUPPORT\Utility kwenye tovuti ya GIGABYTE ili kupakua toleo la hivi karibuni la programu.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Kusakinisha CPU na Kipoozi cha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

Hakikisha kuwa ubao mama unaauni CPU.
(Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi punde ya CPU inayotumika.)
Zima kompyuta kila wakati na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa maunzi.
Tafuta pini namba moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya. (Au unaweza kupata vipimo pande zote mbili za CPU na funguo za mpangilio kwenye soketi ya CPU.)
Weka safu nyembamba na hata ya grisi ya joto kwenye uso wa CPU.
Usiwashe kompyuta ikiwa kipoozi cha CPU hakijasakinishwa, vinginevyo, joto kali na uharibifu wa CPU unaweza kutokea.
Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kuwa marudio ya basi ya mfumo yatawekwa zaidi ya vipimo vya maunzi kwani hayakidhi mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa ungependa kuweka marudio zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya maunzi yako ikiwa ni pamoja na CPU, kadi ya picha, kumbukumbu, diski kuu, n.k.

Zingatia Muelekeo wa CPU
Zingatia funguo za mpangilio kwenye soketi ya CPU ya ubao mama na vipimo kwenye CPU.

Usiondoe kifuniko cha soketi ya CPU kabla ya kuingiza CPU. Inaweza kujitokeza kutoka kwenye bati la mzigo kiotomatiki baada ya kuingiza CPU na kufunga bati la mzigo.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi kuhusu usakinishaji wa maunzi.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Kusakinisha CPU
Fuata hatua zilizo hapa chini ili kusakinisha CPU kwa usahihi kwenye soketi ya CPU ya ubao mama.
1. 1. Bonyeza kwa upole mpini wa lever ya soketi ya CPU chini na mbali na soketi
  2. Inua kikamilifu lever ya kufunga soketi ya CPU.
  3. Tumia kichupo cha kidole upande wa bati la mzigo la chuma ili kuinua bati la mzigo la chuma lililo wazi na kifuniko cha kinga cha plastiki kilichoambatishwa nacho
2. Shikilia CPU kwa vidole vyako kwenye kingo Pangilia alama ya pini namba moja ya CPU (pembe tatu) na kona ya pini namba moja ya soketi ya CPU (au unaweza kupangilia vipimo vya CPU na funguo za mpangilio wa soketi) na uingize CPU kwa upole mahali pake
3. Hakikisha kuwa CPU imesakinishwa vizuri na kisha funga bati la mzigo. Kifuniko cha kinga cha plastiki kitajitokeza, kiondoe tu. Salama lever chini ya kichupo chake cha kubakiza ili kukamilisha usakinishaji wa CPU
  *Badilisha kila mara kifuniko cha kinga cha plastiki wakati CPU haijasakinishwa ili kulinda soketi ya CPU

Usilazimishe kuunganisha lever ya kufunga soketi ya CPU wakati CPU haijasakinishwa kwa usahihi kwani hii itaharibu CPU na soketi ya CPU.

Kusakinisha Kipoozi cha CPU
Hakikisha kuwa umesakinisha kipoozi cha CPU baada ya kusakinisha CPU. (Mchakato halisi wa usakinishaji unaweza kutofautiana kulingana na kipoozi cha CPU kitakachotumika. Rejelea mwongozo wa mtumiaji kwa kipoozi chako cha CPU.)
1. Weka safu nyembamba na hata ya grisi ya joto kwenye uso wa CPU iliyosakinishwa
2. Weka kipoozi juu ya CPU, ukipangilia pini nne za kusukuma kupitia mashimo ya pini kwenye ubao mama Sukuma chini pini za kusukuma kwa mlalo.
3. Hatimaye, ambatisha kiunganishi cha umeme cha kipoozi cha CPU kwenye kichwa cha feni cha CPU (CPU FAN) kwenye ubao mama

Kusakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

Hakikisha kuwa ubao mama unaauni kumbukumbu. Inapendekezwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi na chips itumike. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za hivi punde za kumbukumbu zinazotumika na moduli za kumbukumbu.)
Zima kompyuta kila wakati na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa maunzi.
Moduli za kumbukumbu zina muundo usio na makosa. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Chaneli Mbili
Ubao mama huu hutoa soketi nne za kumbukumbu na unaauni Teknolojia ya Chaneli Mbili. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha hali ya kumbukumbu ya Chaneli Mbili kutaongeza mara mbili upana wa mawasiliano wa kumbukumbu ya asili.
Soketi nne za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi mbili za kumbukumbu kama ifuatavyo:
Chaneli A: DDR5 Al, DDR5 A2
Chaneli B: DDR5 Bl, DDR5 B2
Usanidi wa Kumbukumbu wa Chaneli Mbili Uliopendekezwa

	DDR5 Al	DDR5 A2	DDR5 Bl	DDR5 B2
Moduli 2	--	DS/SS	--	DS/SS
Moduli 4	DS/SS	DS/SS	DS/SS	DS/SS

(SS-Upande Mmoja, DS=Upande Mbilimbili, -"=Hakuna Kumbukumbu)

Kwa sababu ya mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika hali ya Chaneli Mbili.

Hali ya Chaneli Mbili haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
Wakati wa kuwezesha hali ya Chaneli Mbili na moduli mbili au nne za kumbukumbu, inashauriwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi na chips itumike.

Wakati wa kusakinisha moduli moja ya kumbukumbu, tunapendekeza uisakinishe kwenye soketi ya DDR5 A2 au DDR5 B2.

Kusakinisha Kadi ya Upanuzi

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

Hakikisha kuwa ubao mama unaauni kadi ya upanuzi. Soma kwa uangalifu mwongozo uliokuja na kadi yako ya upanuzi.
Zima kompyuta kila wakati na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa maunzi.

Fuata hatua zilizo hapa chini ili kusakinisha kadi yako ya upanuzi kwa usahihi kwenye nafasi ya upanuzi.

Tafuta nafasi ya upanuzi ambayo inaunga mkono kadi yako. Ondoa kifuniko cha nafasi ya chuma kutoka kwa paneli ya nyuma ya chasi.
Pangilia kadi na nafasi, na ubonyeze kadi chini hadi iketi kikamilifu kwenye nafasi.
Hakikisha kuwa kadi ya upanuzi imeketi kikamilifu kwenye nafasi yake.
Salama bano la chuma la kadi kwenye paneli ya nyuma ya chasi na skrubu.
Baada ya kusakinisha kadi zote za upanuzi, badilisha kifuniko/vifuniko vya chasi.
Washa kompyuta yako. Ikiwa ni lazima, nenda kwenye Usanidi wa BIOS ili kufanya mabadiliko yoyote ya BIOS yanayohitajika kwa kadi zako za upanuzi.
Sakinisha kiendeshaji kilichotolewa na kadi ya upanuzi katika mfumo wako wa uendeshaji.

Viunganishi vya Paneli ya Nyuma

Lango la USB 2.0/1.1
Lango la USB linatumia vipimo vya USB 2.0/1.1. Tumia lango hili kwa vifaa vya USB.
Viunganishi vya Antena vya SMA (2T2R)O
Tumia kiunganishi hiki kuunganisha antena.
Kaza antena kwenye viunganishi vya antena na kisha lenga antena kwa usahihi ili kupata mapokezi bora ya mawimbi.
DisplayPort
DisplayPort hutoa picha na sauti za dijitali zenye ubora wa juu, inayotumia usambazaji wa sauti wa pande mbili. DisplayPort inaweza kutumia mifumo ya ulinzi wa maudhui ya HDCP 2.3. Unaweza kutumia lango hili kuunganisha kifuatiliaji chako kinachotumia DisplayPort. Kumbuka: Teknolojia ya DisplayPort inaweza kutumia azimio la juu zaidi la 4096x2304@60 Hz lakini maazimio halisi yanayotumika yanategemea kifuatiliaji kinachotumiwa.
Lango la HDMI
^TM
Lango la HDMI linakubaliana na HDCP 2.3 na linatumia fomati za Dolby TrueHD na DTS HD Master Audio. Pia inatumia hadi pato la sauti la LPCM la chaneli 7.1 la 192KHz/24bit. Unaweza kutumia lango hili kuunganisha kifuatiliaji chako kinachotumia HDMI. Azimio la juu zaidi linalotumika ni 4096x2160@60 Hz, lakini maazimio halisi yanayotumika yanategemea kifuatiliaji kinachotumiwa.
Baada ya kusakinisha kifaa cha DisplayPort/HDMI, hakikisha kuwa umeweka kifaa chaguo-msingi cha kucheza sauti kuwa DisplayPort/HDMI. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)
Lango la USB 3.2 Gen 2 Aina ya-A (Nyekundu) (Lango la Q-Flash Plus)
Lango la USB 3.2 Gen 2 linatumia vipimo vya USB 3.2 Gen 2 na linaoana na vipimo vya USB 3.2 Gen 1 na USB 2.0. Tumia lango hili kwa vifaa vya USB. Kabla ya kutumia Q-Flash Plus (^Kumbuka), hakikisha kuwa umeingiza kiendeshi cha USB kwenye lango hili kwanza.
Lango la USB Aina ya-C@
Lango la USB linalobadilika linatumia vipimo vya USB 3.2 Gen 2x2 na linaoana na vipimo vya USB 3.2 Gen 2, USB 3.2 Gen 1, na USB 2.0. Tumia lango hili kwa vifaa vya USB.
Lango la USB 3.2 Gen 1
Lango la USB 3.2 Gen 1 linatumia vipimo vya USB 3.2 Gen 1 na linaoana na vipimo vya USB 2.0. Tumia lango hili kwa vifaa vya USB.

ni kwa ajili ya Z790M AORUS ELITE AX pekee.

(Kumbuka) Ili kuwezesha utendakazi wa Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE kwa maelezo zaidi.

Lango la RJ45 LAN
Lango la Gigabit Ethernet LAN linatoa muunganisho wa mtandao kwa kiwango cha data cha hadi 2.5 Gbps. Ifuatayo inaeleza hali za LED za lango la LAN.

LED ya Kasi:

Hali Maelezo

Chungwa Kiwango cha data cha 2.5 Gbps

Kijani Kiwango cha data cha 1 Gbps

Imezimwa Kiwango cha data cha 100 Mbps

LED ya Shughuli:

Hali Maelezo

Inamulika Usambazaji au upokeaji wa data unafanyika

Imezimwa Hakuna usambazaji au upokeaji wa data unaofanyika
Pato la Sauti/Pato la Spika wa Mbele
Jeki ya pato la sauti.
Ingizo la Maikrofoni/Pato la Spika wa Nyuma
Jeki ya ingizo la maikrofoni.
Kiunganishi cha Pato la Optical SIPDIF
Kiunganishi hiki kinatoa pato la sauti ya dijitali kwa mfumo wa sauti wa nje unaotumia sauti ya dijitali ya optical. Kabla ya kutumia kipengele hiki, hakikisha kuwa mfumo wako wa sauti unatoa kiunganishi cha ingizo la sauti ya dijitali ya optical.
Usanidi wa Jeki ya Sauti:

Jeki	Kifaa cha kusikilizia/Chaneli 2	Chaneli 4	Chaneli 5 1	7. Chaneli I
Pato la Sauti/Pato la Spika wa Mbele
Ingizo la Maikrofoni/Pato la Spika wa Nyuma
Pato la Sauti la Paneli ya Mbele/Pato la Spika wa Upande
Ingizo la Maikrofoni la Paneli ya Mbele/Pato la Spika wa Kati/Subwoofer

Unaweza kubadilisha utendakazi wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya chaneli 7.1, fikia programu ya sauti kwa mipangilio ya sauti.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti.
https://www.gigabyte.com/WebPage/698/realtek1220-audio.html

Unapoondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwenye kifaa chako na kisha uiondoe kutoka kwenye ubao mama.
Unapoondoa kebo, ivute moja kwa moja kutoka kwenye kiunganishi. Usitikise kutoka upande hadi upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

Vifungo na LED za Ndani ya Ubao

RST SW (Kifungo cha Kuweka Upya)
Kifungo cha kuweka upya kinaruhusu watumiaji kuwasha/kuzima kompyuta haraka katika mazingira ya kesi iliyo wazi wanapotaka kubadilisha vipengele vya maunzi au kufanya majaribio ya maunzi.

Kifungo cha kuweka upya kinakupa kazi kadhaa za kutumia. Ili kupanga upya kifungo ili kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa maelezo zaidi.

CLR SW (Kifungo cha Kufuta CMOS)
Tumia kifungo hiki kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguo-msingi za kiwandani inapohitajika.

Daima zima kompyuta yako na uondoe kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kutumia kifungo cha kufuta CMOS.
Usitumie kifungo cha kufuta CMOS wakati mfumo umewashwa, au mfumo unaweza kuzima na upotezaji wa data au uharibifu unaweza kutokea.
Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguo-msingi za kiwandani (chagua Pakia Chaguo-msingi Zilizoboreshwa) au usanidi mwenyewe mipangilio ya BIOS (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE kwa maelezo zaidi).

QFLASH PLUS (Kifungo cha Q-Flash Plus)
Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima ya S5). Hifadhi BIOS ya hivi karibuni kwenye kiendeshi cha kidole cha USB na uichomeke kwenye lango lililojitolea, na kisha sasa unaweza kuangaza BIOS moja kwa moja kwa kubonyeza tu kifungo cha Q-Flash Plus. QFLED itamulika wakati shughuli za kulinganisha na kuangaza za BIOS zinaanza na itaacha kumulika wakati uaganishaji mkuu wa BIOS ukikamilika.

Ili kuwezesha utendakazi wa Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE kwa maelezo zaidi.

LED za Hali ^(Kumbuka)
LED za hali zinaonyesha ikiwa CPU, kumbukumbu, kadi ya picha, na mfumo wa uendeshaji zinafanya kazi vizuri baada ya kuwasha mfumo. Ikiwa LED ya CPU/DRAMNGA imewashwa, hiyo inamaanisha kuwa kifaa kinacholingana hakifanyi kazi kawaida; ikiwa LED ya BOOT imewashwa, hiyo inamaanisha haujaingia kwenye mfumo wa uendeshaji bado.

CPU: LED ya hali ya CPU
DRAM: LED ya hali ya kumbukumbu
VGA: LED ya hali ya kadi ya picha
BOOT: LED ya hali ya mfumo wa uendeshaji
(Kumbuka) Ni kwa ajili ya PCB rev. 1.1 au baadaye.

Viunganishi vya Ndani

ATX_12V_2X2/ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2/3
SYS_FAN4_PUMP
CPU_OPT
LED_C1/LED_C2
D_LED1/D_LED2
SATA3 2/3/4/5/6/7
M2A_CPU/M2Q_SB/M2P_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
SPI_TPM
COM
THB_C1/THB_C2
BAT
RST

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

Kwanza hakikisha vifaa vyako vinafuata viunganishi unavyotaka kuunganisha.
Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa waya ya umeme kutoka kwenye plagi ya umeme ili kuzuia uharibifu wa vifaa.
Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

1/2) ATX_12V_2X2/ATX_12V_2X4/ATX (Viunganishi vya Nguvu vya 2x2, 2x4, 12V na Kiunganishi cha Nguvu Kuu cha 2x12)
Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa nguvu unaweza kusambaza nguvu thabiti ya kutosha kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, kwanza hakikisha usambazaji wa nguvu umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha nguvu kina muundo usio na ujinga. Unganisha kebo ya usambazaji wa nguvu kwenye kiunganishi cha nguvu katika mwelekeo sahihi.
Kiunganishi cha nguvu cha 12V husambaza nguvu hasa kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.
Ili kukidhi mahitaji ya upanuzi, inashauriwa kuwa usambazaji wa nguvu unaoweza kuhimili matumizi ya nguvu nyingi utumike (500W au zaidi). Ikiwa usambazaji wa nguvu unatumiwa ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio thabiti au usiobootable.

Nambari ya Pini	Ufafanuzi
1	GND
2	GND
3	+12V
4	+12V

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	GND (Kwa 2x4-pini 12V pekee)	5	+12V (Kwa 2x4-pini 12V pekee)
2	GND (Kwa 2x4-pini 12V pekee)	6	+12V (Kwa 2x4-pini 12V pekee)
3	GND	7	+12V
4	GND	8	+12V

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (laini On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (simama kwa +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kwa 2x12-pini ATX pekee)	23	+5V (Kwa 2x12-pini ATX pekee)
12	3.3V (Kwa 2x12-pini ATX pekee)	24	GND (Kwa 2x12-pini ATX pekee)

3/4) CPU FAN/SYS FAN1/2/3 (Vichwa vya Feni)
Vichwa vyote vya feni kwenye ubao huu mama ni vya pini 4. Vichwa vingi vya feni vina muundo usio na ujinga wa kuingiza. Unapounganisha kebo ya feni, hakikisha unaunganisha katika mwelekeo sahihi (waya nyeusi ya kiunganishi ni waya ya ardhini). Kitendaji cha udhibiti wa kasi kinahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni. Kwa utaftaji bora wa joto, inashauriwa kuwa feni ya mfumo imewekwa ndani ya chasi.

Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Hisi
4	Udhibiti wa Kasi ya PWM

SYS FAN4 PUMP (Kichwa cha Pampu ya Kupoza Maji/Feni ya Mfumo)
Kichwa cha feni/pampu kina pini 4 na kina muundo usio na ujinga wa kuingiza. Vichwa vingi vya feni vina muundo usio na ujinga wa kuingiza. Unapounganisha kebo ya feni, hakikisha unaunganisha katika mwelekeo sahihi (waya nyeusi ya kiunganishi ni waya ya ardhini). Kitendaji cha udhibiti wa kasi kinahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni. Kwa utaftaji bora wa joto, inashauriwa kuwa feni ya mfumo imewekwa ndani ya chasi. Kichwa pia hutoa udhibiti wa kasi kwa pampu ya kupoza maji. Tafadhali nenda kwenye ukurasa wa "BIOS Setup" wa tovuti ya GIGABYTE na utafute "Smart Fan 6" kwa maelezo zaidi.

Nambari ya Pini Ufafanuzi

1 GND

2 Udhibiti wa Kasi ya Voltage

3 Hisi

4 Udhibiti wa Kasi ya PWM

Hakikisha unaunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU yako na mfumo usipate joto kali. Joto kali linaweza kusababisha uharibifu wa CPU au mfumo unaweza kuning'inia.
Vichwa hivi vya feni sio vizuizi vya kuruka vya usanidi. Usiweke kofia ya jumper kwenye vichwa.

CPU_OPT (Kichwa cha Pampu ya Kupoza Maji/Feni ya CPU)
Kichwa cha feni/pampu kina pini 4 na kina muundo usio na ujinga wa kuingiza. Vichwa vingi vya feni vina muundo usio na ujinga wa kuingiza. Unapounganisha kebo ya feni, hakikisha unaunganisha katika mwelekeo sahihi (waya nyeusi ya kiunganishi ni waya ya ardhini). Kitendaji cha udhibiti wa kasi kinahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni.

Nambari ya Pini Ufafanuzi

1 GND

2 Udhibiti wa Kasi ya Voltage

3 Hisi

4 Udhibiti wa Kasi ya PWM

Kiunganishi CPU_FAN SYS_FAN1~3 SYS_FAN4_PUMP CPU_OPT

Upeo wa Sasa 2A 2A 2A 2A

Nguvu ya Juu 24W 24W 24W 24W
LED CllLED C2 (Vichwa vya Ukanda wa LED vya RGB)
Vichwa vinaweza kutumika kuunganisha ukanda wa kawaida wa LED wa 5050 RGB (12V/G/R/B), na kiwango cha juu cha nguvu cha 2A (12V) na urefu wa juu wa 2m.

Ufafanuzi wa Nambari ya Pini

1 12V

2 G

3 R

4 B

Unganisha mstari wako wa RGB LED kwenye kichwa. Pini ya nguvu (iliyowekwa alama ya pembetatu ya mstari wa aRGB LED kwenye plagi) ya mstari wa LED lazima iunganishwe kwenye Pini ya 1 (12V) ya kichwa hiki. Muunganisho usio sahihi unaweza kusababisha uharibifu wa mstari wa LED.

Kwa jinsi ya kuwasha/kuzima taa za mstari wa LED, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.
Kabla ya kusakinisha au kuondoa vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.
D_LEDI/D LED2 (Vichwa vya Mstari wa LED Vinavyoweza Kushughulikiwa)
Vichwa vinaweza kutumika kuunganisha mstari wa kawaida wa 5050 wa LED unaoweza kushughulikiwa, na kiwango cha juu cha nguvu cha 5A (5V) na idadi ya juu ya LED 1000.

Nambari ya Pini Ufafanuzi

1 V (5V)

2 Data

3 Hakuna Pini

4 GND

Unganisha mstari wako wa LED unaoweza kushughulikiwa kwenye kichwa. Pini ya nguvu (iliyowekwa alama ya LED Inayoshughulikiwa na pembetatu kwenye plagi) ya mstari wa LED lazima iunganishwe kwenye Pini ya 1 ya kichwa cha mstari wa LED unaoweza kushughulikiwa. Muunganisho usio sahihi unaweza kusababisha uharibifu wa mstari wa LED.

Kwa jinsi ya kuwasha/kuzima taa za mstari wa LED, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.
Kabla ya kusakinisha au kuondoa vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.
SATA3 21314151617 (Viunganishi vya SATA 6Gb/s)
Viunganishi vya SATA vinatii kiwango cha SATA 6Gb/s na vinaendana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinasaidia kifaa kimoja cha SATA. Intel@Chipset inasaidia RAID 0, RAID l, RAID 5, na RAID 10. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maagizo ya kusanidi safu ya RAID.

Nambari ya Pini Ufafanuzi

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

Ili kuwezesha uingizaji moto kwa bandari za SATA, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Usanidi wa SATA" kwa habari zaidi.

M2A CPU/M2Q SBIM2P SB (Viunganishi vya M.2 Socket 3)

Kuna aina mbili za SSD za M.2: SSD za M.2 SATA na SSD za M.2 PCIe. Ubao mama huu unaauni tu SSD za M.2 PCIe. Hakikisha kuwa unathibitisha aina ya SSD za M.2 unazotaka kutumia. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumika kuunda seti ya RAID na diski kuu ya SATA. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maagizo ya kusanidi safu ya RAID.

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi SSD ya M.2 kwenye kiunganishi cha M.2.

Ili kufikia slot ya M.2 unayotaka kutumia, fungua screws kwenye heatsink ya ubao mama kwa ulalo ili kuondoa heatsink. Tafuta shimo sahihi la kupachika kwa SSD ya M.2 itakayosakinishwa na kisha usakinishe klipu ya M.2 EZ-Latch Plus kwanza.
Ikiwa unataka kusakinisha SSD ya M.2 kwenye shimo la 110mm ambalo tayari lina msimamo wa heatsink ya ubao mama, hakikisha kuwa unaondoa klipu ya EZ-Latch Plus kwanza na utumie screw ya heatsink ya ubao mama ili kupata heatsink na SSD.
Ondoa filamu ya kinga kutoka kwenye pedi ya joto kwenye kiunganishi cha M.2. Ingiza SSD ya M.2 kwenye kiunganishi cha M.2 kwa pembe.

Bonyeza chini kwenye ncha ya mbele ya SSD ya M.2 na uhakikishe kuwa SSD ya M.2 imelindwa na klipu ya M.2 EZ-Latch Plus. Ondoa filamu ya kinga kutoka chini ya heatsink ya ubao mama na kisha ubadilishe heatsink na uimarishe screws kwa ulalo.
* Aina za SSD za M.2 zinazoungwa mkono na kila kiunganishi cha M.2:

	SSD ya M.2 PCIex4	M.2 PCIe	SSD	SSD ya M.2 SATA
M2A CPU
M2Q_SB
M2P SB

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kutumia M.2 EZ-Latch Plus.
Sakinisha SSD ya M 2 https://www.gigabyte.com/WebPage/920/M2-latchplus.html
Ondoa SSD ya M 2 https://www.gigabyte.com/WebPage/921/removeM2.html
* Muundo wa heatsink ya ubao mama unaweza kutofautiana kulingana na mfano.

F_PANEL (Kichwa cha Paneli ya Mbele)
Unganisha swichi ya nguvu, swichi ya kuweka upya, spika, swichi/sensor ya uingiliaji wa chasi na kiashiria cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na migao ya pini hapa chini. Zingatia pini chanya na hasi kabla ya kuunganisha nyaya.
- PLED/PWR_LED (LED ya Nguvu):

  Hali ya Mfumo LED

  S0 Imewashwa

  S3/S4/S5 Imezimwa

  Inaunganisha kwenye kiashiria cha hali ya nguvu kwenye paneli ya mbele ya chasi. LED imewashwa wakati mfumo unafanya kazi. LED imezimwa wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).
- PW (Swichi ya Nguvu):
  Inaunganisha kwenye swichi ya nguvu kwenye paneli ya mbele ya chasi. Unaweza kusanidi njia ya kuzima mfumo wako kwa kutumia swichi ya nguvu (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Soft-Off by PWR-BTTN" kwa habari zaidi).
- SPEAK (Spika):
  Inaunganisha kwenye spika kwenye paneli ya mbele ya chasi. Mfumo huripoti hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mmoja mfupi utasikika ikiwa hakuna tatizo linalogunduliwa wakati wa uanzishaji wa mfumo.
- HD (LED ya Shughuli ya Diski Kuu):
  Inaunganisha kwenye LED ya shughuli ya diski kuu kwenye paneli ya mbele ya chasi. LED imewashwa wakati diski kuu inasoma au kuandika data.
- RES (Swichi ya Kuweka Upya):
  Inaunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.
- Cl (Kichwa cha Uingiliaji wa Chasi):
  Inaunganisha kwenye swichi/sensor ya uingiliaji wa chasi kwenye chasi ambayo inaweza kugundua ikiwa kifuniko cha chasi kimeondolewa. Kitendaji hiki kinahitaji chasi yenye swichi/sensor ya uingiliaji wa chasi.
- NC: Hakuna muunganisho.
  Muundo wa paneli ya mbele unaweza kutofautiana kulingana na chasi. Moduli ya paneli ya mbele inajumuisha swichi ya nguvu, swichi ya kuweka upya, LED ya nguvu, LED ya shughuli ya diski kuu, spika na kadhalika. Unapounganisha moduli yako ya paneli ya mbele ya chasi kwenye kichwa hiki, hakikisha kuwa migao ya waya na migao ya pini inalingana kwa usahihi.

F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)
Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya High Definition (HD). Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasi kwenye kichwa hiki. Hakikisha kuwa migao ya waya ya kiunganishi cha moduli inalingana na migao ya pini ya kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama itafanya kifaa kushindwa kufanya kazi au hata kukiharibu.

Nambari ya Pini	Ufafanuzi
1	MIC L
2	GND
3	MICR
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE SEND
8	Hakuna Pini
9	Head Phone L
10	Head Phone Detection

Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi vilivyotenganishwa kwenye kila waya badala ya plagi moja. Kwa habari kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina kazi tofauti za waya, tafadhali wasiliana na mtengenezaji wa chasi.

F_U32C (USB Type-C@ Header with USB 3.2 Gen 2 Support)
Header hii inafuata maelezo ya USB 3.2 Gen 2 na inaweza kutoa bandari moja ya USB.

F_U32C (Kichwa cha USB Type-C@ chenye Usaidizi wa USB 3.2 Gen 2)

Na. ya pini	Ufafanuzi	Na. ya pini	Ufafanuzi
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

F_U32 (USB 3.2 Gen 1 Header)
Header hii inafuata maelezo ya USB 3.2 Gen 1 na USB 2.0 na inaweza kutoa bandari mbili za USB. Kwa kununua paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.2 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.

Na. ya pini	Ufafanuzi	Na. ya Pini Ufafanuzi	Ufafanuzi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	1 GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Hakuna Pini

F_USBI/F USB2 (USB 2.0/1.1 Headers)
Header hizi zinafuata maelezo ya USB 2.0/1.1. Kila header ya USB inaweza kutoa bandari mbili za USB kupitia bracket ya hiari ya USB. Kwa kununua bracket ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.

Na. ya pini Ufafanuzi

1 Nguvu (5V)

2 Nguvu (5V)

3 USB DX-

4 USB DY-

5 USB DX+

6 USB DY+

7 GND

8 GND

9 Hakuna Pini

10 NC

Kabla ya kusakinisha bracket ya USB, hakikisha umezima kompyuta yako na uondoe kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa bracket ya USB.

SPI_TPM (Kichwa cha Moduli ya Jukwaa Inayoaminika)
Unaweza kuunganisha SPI TPM (Trusted Platform Module) kwenye kichwa hiki.

Na. ya pini	Ufafanuzi
1	Toleo la data
2	Nguvu (3.3V)
3	Hakuna Pini
4	NC
5	Ingizo la data
6	CLK
7	Chip Select _ 0
8	GND
9	IRQ
10	NC
11	NC
12	RST

COM (Kichwa cha Bandari ya Mfululizo)
Kichwa cha COM kinaweza kutoa bandari moja ya mfululizo kupitia kebo ya hiari ya bandari ya COM. Kwa kununua kebo ya hiari ya bandari ya COM, tafadhali wasiliana na muuzaji wa eneo lako.

Na. ya pini Ufafanuzi

1 NDCD-

2 NSIN

3 NSOUT

4 NDTR-

5 GND

6 NDSR-

7 NRTS-

8 NCTS-

9 NRI-

10 Hakuna Pini
THB CllTHB C2 (Viunganishi vya Kadi ya Ongezeko ya Thunderbolt)
Viunganishi hutumiwa kuunganisha kwa kadi ya GIGABYTE Thunderbolt" ya ziada.

Inaauni kadi ya Thunderbolt" ya ziada.
BAT (Betri)
Betri hutoa nishati ili kuweka thamani (kama vile usanidi wa BIOS, tarehe na habari ya saa) katika CMOS wakati kompyuta imezimwa. Badilisha betri wakati voltage ya betri inapungua hadi kiwango cha chini, au thamani za CMOS zinaweza kuwa si sahihi au zinaweza kupotea.

Unaweza kufuta thamani za CMOS kwa kuondoa betri
1. Zima kompyuta yako na uondoe kamba ya umeme
2. Ondoa betri kwa upole kutoka kwa kishikilia betri na usubiri kwa dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa vituo chanya na hasi vya kishikilia betri, na kuzifanya ziwe fupi kwa sekunde 5.)
3. Badilisha betri.
4. Chomeka kamba ya umeme na uwashe tena kompyuta yako.

Daima zima kompyuta yako na uchomoe waya wa umeme kabla ya kubadilisha betri.
Badilisha betri na inayolingana. Uharibifu wa vifaa vyako unaweza kutokea ikiwa betri itabadilishwa na modeli isiyo sahihi.
Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri mwenyewe au huna uhakika kuhusu modeli ya betri.
Unapoweka betri, angalia mwelekeo wa upande chanya (+) na upande hasi (-) wa betri (upande chanya unapaswa kuelekea juu).
Betri zilizotumika lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

RST (Kirukaji cha Kuweka Upya)
Kirukaji cha kuweka upya kinaweza kuunganishwa na swichi ya kuweka upya kwenye paneli ya mbele ya chasisi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.

Nambari ya Pini Ufafanuzi

1 Weka Upya

2 GND

Kirukaji cha kuweka upya hukupa kazi kadhaa za kutumia. Ili kubadilisha ramani ya kitufe ili kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "BIOS Setup" (Usanidi wa BIOS) wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa habari zaidi.

Usanidi wa BIOS

BIOS (Basic Input and Output System) hurekodi vigezo vya maunzi ya mfumo kwenye CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Majaribio ya Kibinafsi ya Kuwasha (POST) wakati wa kuanzisha mfumo, kuhifadhi vigezo vya mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo inaruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.
Wakati umeme umezimwa, betri kwenye ubao mama hutoa nishati muhimu kwa CMOS ili kuweka thamani za usanidi kwenye CMOS.
Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati umeme umewashwa.
Ili kuboresha BIOS, tumia huduma ya GIGABYTE Q-Flash au Q-Flash Plus.

Q-Flash inaruhusu mtumiaji kuboresha au kuhifadhi BIOS haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji.
Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima S5). Hifadhi BIOS ya hivi karibuni kwenye kiendeshi cha kidole cha USB na uichomeke kwenye bandari iliyojitolea, na kisha unaweza kuwasha BIOS kiotomatiki kwa kubonyeza kitufe cha Q-Flash Plus.

Kwa maagizo ya kutumia huduma za Q-Flash na Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" vya tovuti ya GIGABYTE na utafute "Huduma za Kusasisha BIOS."

Kwa sababu kuwasha BIOS kunaweza kuwa hatari, ikiwa haupati matatizo yoyote ukitumia toleo la sasa la BIOS, inashauriwa usiwashe BIOS. Ili kuwasha BIOS, fanya hivyo kwa tahadhari. Kuwasha BIOS isivyofaa kunaweza kusababisha mfumo kufanya kazi vibaya.
Inashauriwa usibadilishe mipangilio chaguo-msingi (isipokuwa unahitaji) ili kuzuia ukosefu wa utulivu wa mfumo au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwaka. Hili likitokea, jaribu kufuta thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi.
Rejelea utangulizi wa betri/jumper/kitufe cha kufuta CMOS katika Sura ya 2 au nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Pakia Chaguo-Msingi Zilizoboreshwa" kwa jinsi ya kufuta thamani za CMOS.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi Usanidi wa BIOS.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Skrini ya Kuanzisha:
Skrini ifuatayo ya Nembo ya kuanzisha itaonekana wakati kompyuta inapoanzishwa.

Funguo za Utendaji:
<DEL>: USANIDI WA BIOS\Q-FLASH
Bonyeza kitufe cha <Delete> ili kuingia kwenye Usanidi wa BIOS au kufikia huduma ya Q-Flash katika Usanidi wa BIOS.
<F12>: MENU YA KUWASHA
Menu ya Kuwasha hukuruhusu kuweka kifaa cha kwanza cha kuwasha bila kuingia kwenye Usanidi wa BIOS. Katika Menu ya Kuwasha, tumia kitufe cha mshale wa juu <> au kitufe cha mshale wa chini <> ili kuchagua kifaa cha kwanza cha kuwasha, kisha ubonyeze <Enter> ili kukubali. Mfumo utawashwa kutoka kwa kifaa mara moja.
Kumbuka: Mpangilio katika Menu ya Kuwasha unafaa kwa mara moja tu. Baada ya kuwasha mfumo upya, mpangilio wa kuwasha kifaa bado utategemea mipangilio ya Usanidi wa BIOS.
<END>: Q-FLASH
Bonyeza kitufe cha <End> ili kufikia huduma ya Q-Flash moja kwa moja bila kulazimika kuingia kwenye Usanidi wa BIOS kwanza.

Kufunga Mfumo wa Uendeshaji na Viendeshaji

Usakinishaji wa Mfumo wa Uendeshaji

Ukiwa na mipangilio sahihi ya BIOS, uko tayari kusakinisha mfumo wa uendeshaji.
Ikiwa unataka kusakinisha mfumo wa uendeshaji kwenye ujazo wa RAID, unahitaji kusakinisha kiendeshaji cha Intel@ RST VMD Controller kwanza wakati wa mchakato wa usakinishaji wa OS. Rejelea hatua zilizo hapa chini:

Nenda kwenye tovuti ya GIGABYTE, vinjari hadi ukurasa wa wavuti wa mfumo wa ubao mama, pakua faili ya kiendeshaji cha Usakinishaji wa Awali wa Intel SATA kwenye ukurasa wa Usaidizi\Pakua\SATA RAID/AHCI, ondoa faili na unakili faili kwenye kiendeshi chako cha kidole cha USB.
Washa kutoka kwenye diski ya usanidi ya Windows na ufanye hatua za kawaida za usakinishaji wa OS. Skrini inayokuomba upakie kiendeshaji inapoonekana, chagua Vinjari.
Ingiza kiendeshi cha kidole cha USB na kisha uvinjari hadi mahali pa kiendeshaji. Skrini inapoonekana kama inavyoonyeshwa hapa chini, chagua Intel RST VMD Controller 467F na ubofye Inayofuata ili kupakia kiendeshaji na uendelee na usakinishaji wa OS.

Usakinishaji wa Viendeshaji

Baada ya kusakinisha mfumo wa uendeshaji, kisanduku cha mazungumzo kitaonekana kwenye kona ya chini kulia ya eneo-kazi kikiuliza ikiwa unataka kupakua na kusakinisha viendeshaji na programu za GIGABYTE kupitia GIGABYTE Control Center (GCC). Bofya Sakinisha ili kuendelea na usakinishaji. (Katika Usanidi wa BIOS, hakikisha Usanidi wa Mipangilio\Kipakuzi cha Huduma za Gigabyte\Kipakuzi cha Huduma za Gigabyte kimewekwa Kuwashwa.)

Kisanduku cha mazungumzo cha Mkataba wa Leseni ya Mtumiaji wa Mwisho kinapoonekana, bonyeza <Kubali> ili kusakinisha GIGABYTE Control Center (GCC). Kwenye skrini ya GIGABYTE CONTROL CENTER, chagua viendeshaji na programu unazotaka kusakinisha na ubofye Sakinisha.

Kabla ya usakinishaji, hakikisha mfumo umeunganishwa kwenye Mtandao.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.
https://www.gigabyte.com/WebPage/926/inte1700-app.html
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya utatuzi.
https://www.gigabyte.com/WebPage/351/faq.html

Kusanidi Seti ya RAID

Viwango vya RAID

	RAID O	RAID 1	RAID 5	RAID 10
Idadi Ndogo ya Diski Kuu	2	2	3	4
Uwezo wa Safu	Idadi ya diski kuu * Ukubwa wa kiendeshi kidogo zaidi	Ukubwa wa kiendeshi kidogo zaidi	(Idadi ya diski kuu -1) * Ukubwa wa kiendeshi kidogo zaidi	(Idadi ya diski kuu/2) * Ukubwa wa kiendeshi kidogo zaidi
Uvumilivu wa Hitilafu	Hapana	Ndio	Ndio	Ndio

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo:
Ubao mama huu unaauni RAID 0, RAID 1, RAID 5, na RAID 10. Andaa idadi sahihi ya diski kuu kama inavyoonyeshwa kwenye jedwali hapo juu kabla ya kusanidi safu ya RAID.

Diski kuu za SATA au SSD. Ili kuhakikisha utendaji bora, inashauriwa utumie diski kuu mbili zenye mtindo na uwezo sawa.
Diski ya usanidi ya Windows.
Kompyuta iliyounganishwa kwenye Mtandao.
Kiendeshi cha kidole cha USB.

Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumika kuunda seti ya RAID na diski kuu ya SATA.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID.
https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Wasiliana Nasi
GIGA-BYTE TECHNOLOGY CO., LTD.
Anwani. No.6, Baoqiang Rd, Xindian Dist., New Taipei City 231
TEL +886-2-8912-4000,
FAX +886-2-8912-4005
Usaidizi wa Ufundi na Usio wa Ufundi (Mauzo/Uuzaji) https://esupport.gigabyte.com
Anwani ya WEB (Kiingereza): https://www.gigabyte.com
Anwani ya WEB (Kichina): https://www.gigabyte.com/tw

GIGABYTE eSupport
Ili kuwasilisha swali la kiufundi au lisilo la kiufundi (Mauzo/Uuzaji), tafadhali unganisha kwa: https://esupport.gigabyte.com

GIGABYTE itapunguza matumizi ya karatasi ili kutimiza majukumu ya raia wa kimataifa. Pia, ili kupunguza athari kwenye ongezeko la joto duniani, vifaa vya ufungaji vya bidhaa hii vinaweza kutumika tena na kutumika tena. GIGABYTE inafanya kazi nawe kulinda mazingira. Kwa maelezo zaidi ya bidhaa, tafadhali tembelea tovuti ya GIGABYTE.
Hakimiliki
^©2023 GIGA-BYTE TECHNOLOGY CO., LTD. Haki zote zimehifadhiwa.
Alama za biashara zilizotajwa katika mwongozo huu zimesajiliwa kisheria kwa wamiliki wao husika.
