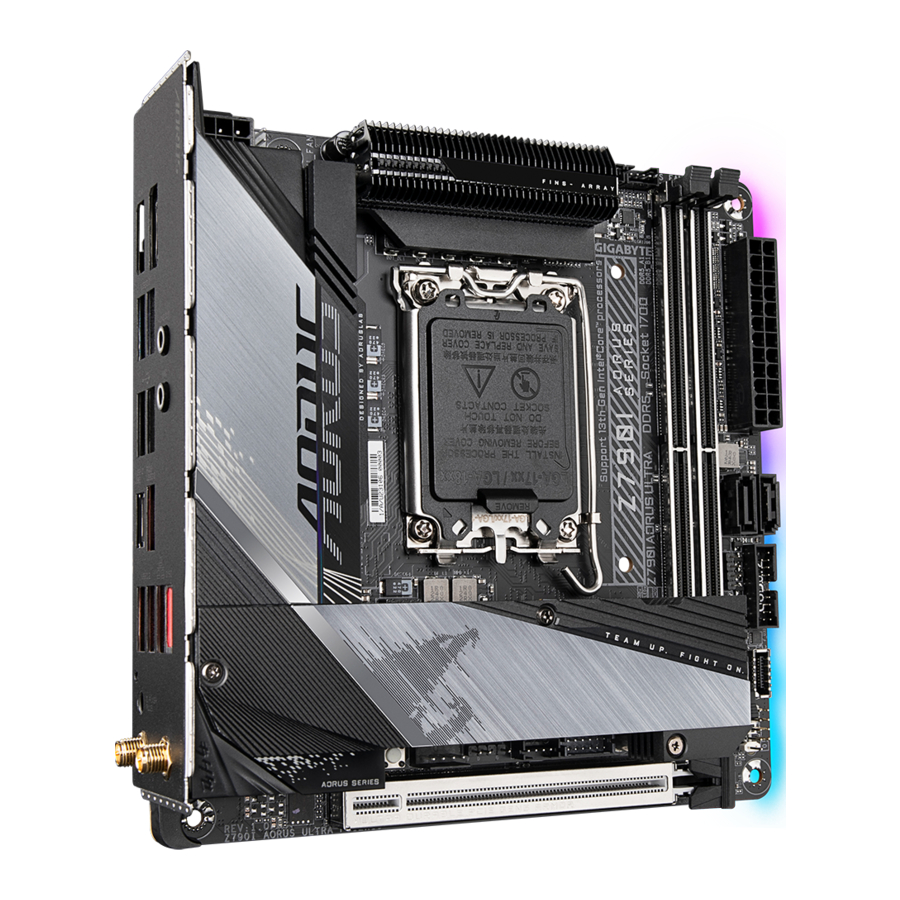

GIGABYTE Z790I AORUS ULTRA - Mwongozo wa Ubao Mama

Kutambua Toleo la Bidhaa Yako

Nambari ya toleo kwenye ubao mama wako huonekana hivi: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la ubao mama ni 1.0. Angalia toleo la ubao mama wako kabla ya kusasisha BIOS, viendeshi vya ubao mama, au unapotafuta maelezo ya kiufundi.

Mfano:

Utangulizi wa Bidhaa

Mpangilio wa Kifaa

(Kumbuka 1) Kiunganishi/chipu kiko nyuma ya ubao mama.
(Kumbuka 2) Kiunganishi kiko nyuma ya GC-Z790I BTB PLUG.

Mchoro wa Kizuizi cha Kifaa

(Kumbuka) Usaidizi halisi unaweza kutofautiana kulingana na CPU.

Ufungaji wa Vifaa

Tahadhari za Ufungaji

Ubao mama una saketi na vipengele vingi nyeti vya kielektroniki ambavyo vinaweza kuharibika kutokana na mrundiko wa umeme tuli (ESD). Kabla ya usakinishaji, soma kwa makini mwongozo wa mtumiaji na ufuate taratibu hizi:

• Kabla ya kusakinisha, hakikisha chasi inafaa kwa ubao mama.
• Kabla ya kusakinisha, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Mfululizo) cha ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
• Daima ondoa nguvu ya AC kwa kuchomoa kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha au kuondoa ubao mama au vipengele vingine vya maunzi.
• Unapounganisha vipengele vya maunzi kwenye viunganishi vya ndani kwenye ubao mama, hakikisha kuwa vimeunganishwa kwa nguvu na kwa usalama.
• Unaposhughulikia ubao mama, epuka kugusa njia zozote za chuma au viunganishi.
• Ni bora kuvaa mkanda wa mkononi wa mrundiko wa umeme tuli (ESD) wakati wa kushughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna mkanda wa mkononi wa ESD, weka mikono yako ikiwa mikavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
• Kabla ya kusakinisha ubao mama, tafadhali uweke juu ya pedi ya antistatic au ndani ya chombo cha kuzuia umeme tuli.
• Kabla ya kuunganisha au kuchomoa kebo ya usambazaji wa umeme kutoka kwenye ubao mama, hakikisha usambazaji wa umeme umezimwa.
• Kabla ya kuwasha umeme, hakikisha kuwa voltage ya usambazaji wa umeme imewekwa kulingana na kiwango cha voltage cha ndani.
• Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya na viunganishi vyote vya umeme vya vipengele vyako vya maunzi vimeunganishwa.
• Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu kugusana na saketi ya ubao mama au vipengele vyake.
• Hakikisha hakuna skrubu zilizosalia au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
• Usiweke mfumo wa kompyuta kwenye uso usio sawa.
• Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevu.
• Kuwasha nguvu ya kompyuta wakati wa mchakato wa usakinishaji kunaweza kusababisha uharibifu wa vipengele vya mfumo pamoja na madhara ya kimwili kwa mtumiaji.
• Ikiwa huna uhakika kuhusu hatua zozote za usakinishaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyethibitishwa.
• Ukitumia adapta, kebo ya umeme ya ziada, au ukanda wa umeme, hakikisha unashauriana na maagizo yake ya usakinishaji na/au uwekaji msingi.

Vipimo vya Bidhaa

CPU	Soketi ya LGA1700: Usaidizi wa Vizazi vya 13 na 12 vya Intel Core, Pentium Gold na Vichakataji vya Celeron (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya usaidizi wa CPU.) Akiba ya L3 inatofautiana na CPU
Chipset	Intel Z790 Express Chipset
Kumbukumbu	Vichakataji vya Kizazi cha 13 vya Intel Core i9/i7: Usaidizi wa moduli za kumbukumbu za DDR5 5600/5200/4800/4400 MT/s Vichakataji vya Kizazi cha 13 vya Intel Core i5/i3 na Kizazi cha 12 cha Intel Core, Pentium Gold na Celeron: Usaidizi wa moduli za kumbukumbu za DDR5 4800/4400 MT/s Soketi 2 x DDR5 DIMM zinazounga mkono hadi 96 GB (uwezo wa 48 GB DIMM moja) ya kumbukumbu ya mfumo Usanifu wa kumbukumbu ya chaneli mbili Usaidizi wa moduli za kumbukumbu za ECC Un-buffered DIMM 1Rx8/2Rx8 (hufanya kazi katika modi isiyo ya ECC) Usaidizi wa moduli za kumbukumbu za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Usaidizi wa moduli za kumbukumbu za Extreme Memory Profile (XMP) (Usanidi wa CPU na kumbukumbu unaweza kuathiri aina za kumbukumbu zinazotumika, kiwango cha data (kasi), na idadi ya moduli za DRAM, tafadhali rejelea "Orodha ya Usaidizi wa Kumbukumbu" kwenye tovuti ya GIGABYTE kwa habari zaidi.)
Picha za Ndani	Kichakataji cha Picha kilichounganishwa-Usaidizi wa Picha za Intel HD: Bandari 1 ya HDMI, inayounga mkono azimio la juu zaidi la 4096x2160@60 Hz * Usaidizi wa toleo la HDMI 2.0 na HDCP 2.3. Bandari 1 ya DisplayPort, inayounga mkono azimio la juu zaidi la 5120x2160@60 Hz * Usaidizi wa toleo la DisplayPort 1.4 na HDCP 2.3 * DisplayPort haitumii muunganisho wa HDMI kwa adapta. (Vipimo vya picha vinaweza kutofautiana kulingana na usaidizi wa CPU.)
Sauti	Kodeki ya Realtek ALC4080 Usaidizi wa DTS:X Ultra Sauti ya Ufafanuzi wa Juu Njia 2
LAN	Chipu ya Intel 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Moduli ya Mawasiliano Isiyo na Waya	Intel Killer Wi-Fi 6E AX1690 WIFI a, b, g, n, ac, ax, inayounga mkono bendi za masafa ya 2.4/5/6 GHz BLUETOOTH 5.3 Usaidizi wa kiwango cha wireless cha 11ax 160MHz na kiwango cha data cha hadi 2.4 Gbps (Kiwango halisi cha data kinaweza kutofautiana kulingana na mazingira na vifaa.)
Nafasi za Upanuzi	CPU: Nafasi 1 ya PCI Express x16, inayounga mkono PCIe 5.0 na inayoendesha kwa x16
Kiolesura cha Hifadhi	CPU: Kiunganishi 1 cha M.2 nyuma ya GC-Z790I BTB PLUG (Soketi 3, ufunguo wa M, aina ya 2260/2280 PCIe 4.0 x4/x2 usaidizi wa SSD) (M2A_CPU) Chipset: Kiunganishi x M.2 mbele ya GC-Z790I BTB PLUG (Soketi 3, ufunguo wa M, aina ya 2280 PCIe 4.0 x4/x2 usaidizi wa SSD) (M2P_SB) Viunganishi x SATA 6Gb/s Usaidizi wa RAID 0 na RAID 1 kwa vifaa vya hifadhi vya NVMe SSD Usaidizi wa RAID 0 na RAID 1 kwa vifaa vya hifadhi vya SATA
USB	Chipset: Bandari 1 ya USB Type-C kwenye paneli ya nyuma, na usaidizi wa USB 3.2 Gen 2x2 Bandari 1 ya USB Type-C yenye usaidizi wa USB 3.2 Gen 2, inayopatikana kupitia kichwa cha ndani cha USB Bandari 3 za USB 3.2 Gen 2 Type-A (nyekundu) kwenye paneli ya nyuma Bandari 4 za USB 3.2 Gen 1 (bandari 2 kwenye paneli ya nyuma, bandari 2 zinapatikana kupitia kichwa cha ndani cha USB) Bandari 2 za USB 2.0/1.1 kwenye paneli ya nyuma Chipset+USB 2.0 Hub: Bandari 4 za USB 2.0/1.1 zinapatikana kupitia vichwa vya USB mbele ya GC-Z790I BTB PLUG
Viunganishi vya Ndani	Kiunganishi 1 cha nguvu kuu cha pini 24 cha ATX Kiunganishi 1 cha nguvu cha pini 8 cha ATX 12V kiunganishi 1 cha nguvu cha nje (Kumbuka 1) Kichwa 1 cha feni ya CPU Kichwa 1 cha pampu ya feni/maji ya kupoza Vichwa 2 vya feni ya mfumo (SYS_FAN1/SYS_FAN2 (Kumbuka 1)) Kichwa 1 cha ukanda wa LED kinachoweza kushughulikiwa (Kumbuka 1) Kichwa 1 cha ukanda wa RGB LED Viunganishi 2 vya Soketi 3 za M.2 (M2A_CPU (Kumbuka 2) /M2P_SB (Kumbuka 1)) Viunganishi 2 vya SATA 6Gb/s Kichwa 1 cha paneli ya mbele Kichwa 1 cha sauti cha paneli ya mbele (kilichoelekezwa kutoka kwa kadi ya adapta kwenye paneli ya nyuma) Kichwa 1 cha spika Kichwa 1 cha USB Type-C, chenye usaidizi wa USB 3.2 Gen 2 Kichwa 1 cha USB 3.2 Gen 1 Kichwa 1 cha USB 2.0/1.1 (Kumbuka 1) Kitufe 1 cha kuweka upya (Kumbuka 1) Jampa 1 ya kuweka upya Jampa 1 ya Clear CMOS
Viunganishi vya Paneli ya Nyuma	Viunganishi 2 vya antena ya SMA (2T2R) DisplayPort 1 Bandari 1 ya HDMI Bandari 1 ya USB Type-C, yenye usaidizi wa USB 3.2 Gen 2x2 Bandari 3 za USB 3.2 Gen 2 Type-A (nyekundu) Bandari 2 za USB 3.2 Gen 1 Bandari 2 za USB 2.0/1.1 Kitufe 1 cha Q-Flash Plus Bandari 1 ya RJ-45 Jeki 2 za sauti
Kidhibiti cha I/O	Chipu ya Kidhibiti cha iTE I/O
Kichunguzi cha Maunzi	Ugunduzi wa voltage Ugunduzi wa halijoto Ugunduzi wa kasi ya feni Ugunduzi wa kiwango cha mtiririko wa maji ya kupoza Onyo la kushindwa kwa feni Udhibiti wa kasi ya feni * Iwapo utendaji wa udhibiti wa kasi ya feni (pampu) unaungwa mkono utategemea feni (pampu) unayoweka.
BIOS	Flashi 1 x 256 Mbit Matumizi ya AMI UEFI BIOS iliyo na leseni PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Vipengele vya Kipekee	Usaidizi wa GIGABYTE Control Center (GCC) * Programu zinazopatikana katika GCC zinaweza kutofautiana kulingana na muundo wa ubao mama. Vitendaji vinavyotumika vya kila programu vinaweza pia kutofautiana kulingana na vipimo vya ubao mama. Usaidizi wa Q-Flash Usaidizi wa Q-Flash Plus Usaidizi wa Hifadhi Nakala Mahiri
Programu Iliyounganishwa	Norton Internet Security (toleo la OEM) Programu ya usimamizi wa kipimo data cha LAN
Mfumo wa Uendeshaji	Usaidizi wa Windows 11 ya biti 64 Usaidizi wa Windows 10 ya biti 64
Kipengele cha Fomu	Kipengele cha Fomu cha Mini-ITX; 17.0cm x 17.0cm

(Kumbuka 1) Kiunganishi kiko mbele ya GC-Z790I BTB PLUG.
(Kumbuka 2) Kiunganishi kiko nyuma ya GC-Z790I BTB PLUG.

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwa vipimo vya bidhaa na habari zinazohusiana na bidhaa bila taarifa ya awali.

• Tafadhali tembelea tovuti ya GIGABYTE kwa orodha za usaidizi za CPU, moduli za kumbukumbu, SSD, na vifaa vya M.2.
  https://www.gigabyte.com/Motherboard/Z790I-AORUS-ULTRA-rev-10?m=dl#support-dl
• Tafadhali tembelea ukurasa wa HUDUMA/USADIZI\Huduma kwenye tovuti ya GIGABYTE ili kupakua toleo la hivi karibuni la programu.
  https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Kusakinisha CPU na Kipoozi cha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

• Hakikisha ubao mama unaauni CPU. (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi punde ya CPU zinazoungwa mkono.)
• Daima zima kompyuta na uondoe kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa maunzi.
• Tafuta pini namba moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya. (Au unaweza kupata notch kwenye pande zote mbili za CPU na funguo za upatanishi kwenye soketi ya CPU.)
• Paka tabaka nyembamba na sawasawa ya grisi ya joto kwenye uso wa CPU.
• Usiwashe kompyuta ikiwa kipoozi cha CPU hakijasakinishwa, vinginevyo joto kupita kiasi na uharibifu wa CPU unaweza kutokea.
• Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kwamba marudio ya basi ya mfumo yawekwe zaidi ya vipimo vya maunzi kwani hayakidhi mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa unataka kuweka marudio zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vyako vya maunzi ikiwa ni pamoja na CPU, kadi ya picha, kumbukumbu, diski kuu, n.k.

Zingatia Muelekeo wa CPU

Zingatia funguo za upatanishi kwenye soketi ya CPU ya ubao mama na notch kwenye CPU.

Usiondoe kifuniko cha soketi ya CPU kabla ya kuingiza CPU. Inaweza kujitokeza kutoka kwenye sahani ya mzigo kiotomatiki baada ya kuingiza CPU na kufunga sahani ya mzigo.

• Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa maunzi.
  http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Kusakinisha CPU

Fuata hatua zilizo hapa chini ili kusakinisha CPU kwa usahihi kwenye soketi ya CPU ya ubao mama.

1. 1. Bonyeza kwa upole mpini wa lever ya soketi ya CPU chini na mbali na soketi.
   2. Inua kabisa lever ya kufunga soketi ya CPU.
   3. Tumia kichupo cha kidole upande wa sahani ya mzigo ya chuma ili kuinua wazi sahani ya mzigo ya chuma ikiwa na kifuniko cha kinga cha plastiki kikiwa kimeambatishwa.

2. Shikilia CPU kwa vidole vyako kwenye kingo. Pangilia alama ya pini namba moja ya CPU (pembe tatu) na kona ya pini namba moja ya soketi ya CPU (au unaweza kupangilia notch za CPU na funguo za upatanishi wa soketi) na uingize kwa upole CPU kwenye nafasi.

3. Hakikisha CPU imesakinishwa vizuri na kisha funga sahani ya mzigo. Kifuniko cha kinga cha plastiki kitajitokeza, kiondoe tu. Salama lever chini ya kichupo chake cha kubakiza ili kukamilisha usakinishaji wa CPU.
   *Daima badilisha kifuniko cha kinga cha plastiki wakati CPU haijasakinishwa ili kulinda soketi ya CPU.


Usilazimishe kuingiza lever ya kufunga soketi ya CPU wakati CPU haijasakinishwa kwa usahihi kwani hii itaharibu CPU na soketi ya CPU.

Kusakinisha Kipoozi cha CPU

Hakikisha umesakinisha kipoozi cha CPU baada ya kusakinisha CPU. (Mchakato halisi wa usakinishaji unaweza kutofautiana kulingana na kipoozi cha CPU kitakachotumiwa. Rejelea mwongozo wa mtumiaji kwa kipoozi chako cha CPU.)

1. Paka tabaka nyembamba na sawasawa ya grisi ya joto kwenye uso wa CPU iliyosakinishwa.

2. Weka kipoozi juu ya CPU, ukipangilia pini nne za kusukuma kupitia mashimo ya pini kwenye ubao mama. Sukuma chini pini za kusukuma kwa mshazari.

3. Hatimaye, ambatisha kiunganishi cha umeme cha kipoozi cha CPU kwenye kichwa cha feni cha CPU (CPU_FAN) kwenye ubao mama.


Kusakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

• Hakikisha ubao mama unaauni kumbukumbu. Inapendekezwa kwamba kumbukumbu ya uwezo, chapa, kasi na chipsi sawa itumiwe. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu na moduli za kumbukumbu zinazoungwa mkono hivi punde.)
• Daima zima kompyuta na uondoe kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa maunzi.
• Moduli za kumbukumbu zina muundo usio na makosa. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Chaneli Mbili
Ubao mama huu hutoa soketi mbili za kumbukumbu na unaauni Teknolojia ya Chaneli Mbili. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Chaneli Mbili kutaongeza mara mbili upana wa mawasiliano wa kumbukumbu asili.
Soketi mbili za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi moja ya kumbukumbu kama ifuatavyo:

• Chaneli A: DDR5_A1
• Chaneli B: DDR5_B1


Kwa sababu ya mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika modi ya Chaneli Mbili.

1. Modi ya Chaneli Mbili haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
2. Unapowezesha modi ya Chaneli Mbili na moduli mbili za kumbukumbu, inashauriwa kwamba kumbukumbu ya uwezo, chapa, kasi na chipsi sawa itumiwe.

Kusakinisha Kadi ya Upanuzi

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

• Hakikisha ubao mama unaauni kadi ya upanuzi. Soma kwa makini mwongozo uliokuja na kadi yako ya upanuzi.
• Daima zima kompyuta na uondoe kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa maunzi.

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi kadi yako ya upanuzi kwenye nafasi ya upanuzi.

1. Tafuta nafasi ya upanuzi inayoauni kadi yako. Ondoa kifuniko cha nafasi ya chuma kutoka kwenye paneli ya nyuma ya chasi.
2. Pangilia kadi na nafasi, na ubonyeze kadi chini hadi ikae kikamilifu kwenye nafasi.

3. Hakikisha kwamba kadi ya upanuzi imekaa kikamilifu kwenye nafasi yake.
4. Salama bracket ya chuma ya kadi kwenye paneli ya nyuma ya chasi na skrubu.
5. Baada ya kusakinisha kadi zote za upanuzi, badilisha kifuniko cha chasi.
6. Washa kompyuta yako. Ikiwa ni lazima, nenda kwenye Usanidi wa BIOS ili kufanya mabadiliko yoyote muhimu ya BIOS kwa kadi zako za upanuzi.
7. Sakinisha kiendeshi kilichotolewa na kadi ya upanuzi katika mfumo wako wa uendeshaji.

Viunganishi vya Paneli ya Nyuma

1. DisplayPort ^{(Kumbuka 1)}
   DisplayPort inatoa picha na sauti ya kidijitali ya ubora wa juu, inaauni utumaji sauti wa pande mbili. DisplayPort inaweza kuunga mkono mifumo ya ulinzi wa maudhui ya HDCP 2.3. Unaweza kutumia bandari hii kuunganisha kifuatiliaji chako kinachoauni DisplayPort. Kumbuka: Teknolojia ya DisplayPort inaweza kuunga mkono azimio la juu zaidi la 5120x2160@60 Hz lakini maazimio halisi yanayoungwa mkono
2. Bandari ya HDMI
   Bandari ya HDMI inatii HDCP 2.3 na inaauni umbizo za Dolby TrueHD na DTS HD Master Audio. Pia inaauni pato la sauti la LPCM la hadi 192KHz/24bit 7.1-chaneli. Unaweza kutumia bandari hii kuunganisha kifuatiliaji chako kinachoauni HDMI. Azimio la juu zaidi linaloungwa mkono ni 4096x2160@60 Hz, lakini maazimio halisi yanayoungwa mkono yanategemea kifuatiliaji kinachotumiwa.
   Baada ya kusakinisha kifaa cha DisplayPort/HDMI, hakikisha umeweka kifaa chaguo-msingi cha kucheza sauti kuwa DisplayPort/HDMI. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)
3. Bandari ya USB 3.2 Gen 1
   Bandari ya USB 3.2 Gen 1 inaauni vipimo vya USB 3.2 Gen 1 na inaendana na vipimo vya USB 2.0. Tumia bandari hii kwa vifaa vya USB.
4. Bandari ya USB 2.0/1.1
   Bandari ya USB inaauni vipimo vya USB 2.0/1.1. Tumia bandari hii kwa vifaa vya USB.
5. Bandari ya USB 3.2 Gen 2 Aina-A (Bandari ya Q-Flash Plus)
   Bandari ya USB 3.2 Gen 2 inaauni vipimo vya USB 3.2 Gen 2 na inaendana na vipimo vya USB 3.2 Gen 1 na USB 2.0. Tumia bandari hii kwa vifaa vya USB. Kabla ya kutumia Q-Flash Plus ^{(Kumbuka 2)} , hakikisha umeingiza kiendeshi cha flash cha USB kwenye bandari hii kwanza.
6. Bandari ya USB Aina-C
   Bandari ya USB inayoweza kubadilishwa inaauni vipimo vya USB 3.2 Gen 2x2 na inaendana na vipimo vya USB 3.2 Gen 2, USB 3.2 Gen 1 na USB 2.0. Tumia bandari hii kwa vifaa vya USB.
7. Bandari ya RJ-45 LAN
   Bandari ya Gigabit Ethernet LAN hutoa muunganisho wa Mtandao kwa kasi ya data ya hadi 2.5 Gbps. Yafuatayo yanaelezea majimbo ya LED za bandari ya LAN.


LED ya Kasi :
Hali	Maelezo
Kijani	Kiwango cha data cha 2.5 Gbps
Chungwa	Kiwango cha data cha 1 Gbps
Imezimwa	Kiwango cha data cha 100 Mbps
LED ya Shughuli :
Hali	Maelezo
Inaangaza	Utoaji au upokeaji wa data unafanyika
Imewashwa	Hakuna utoaji au upokeaji wa data unaofanyika

• Unapoondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwenye kifaa chako na kisha uiondoe kutoka kwenye ubao mama.
• Unapoondoa kebo, ivute moja kwa moja kutoka kwenye kiunganishi. Usitikise upande kwa upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

8. Bandari ya USB 3.2 Gen 2 Aina-A (Nyekundu)
   Bandari ya USB 3.2 Gen 2 inaauni vipimo vya USB 3.2 Gen 2 na inaendana na vipimo vya USB 3.2 Gen 1 na USB 2.0. Tumia bandari hii kwa vifaa vya USB.
9. Kitufe cha Q-Flash Plus ^{(Kumbuka 2)}
   Q-Flash Plus hukuruhusu kusasisha BIOS mfumo wako ukiwa umezimwa (hali ya kuzima ya S5). Hifadhi BIOS ya hivi punde kwenye kiendeshi cha kidole cha USB na uichomeke kwenye bandari iliyojitolea, na kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus. QFLED itaangaza wakati shughuli za ulinganishaji na uwekwaji za BIOS zinaanza na itaacha kuangaza wakati uwekwaji mkuu wa BIOS umekamilika.
10. Viunganishi vya Antena ya SMA (2T2R)
    Tumia kiunganishi hiki kuunganisha antena.
    Kaza antena kwenye viunganishi vya antena na kisha uelekeze antena kwa usahihi kwa mapokezi bora ya mawimbi.
11. Line Out
    Jeki ya kutoa laini. Kwa ubora bora wa sauti, inashauriwa uunganishe vipokea sauti vyako/spika kwenye jeki hii (athari halisi zinaweza kutofautiana kulingana na kifaa kinachotumiwa).
12. Mic In
    Jeki ya Mic in.

• Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti.
  https://www.gigabyte.com/WebPage/699/realtek4080-audio.html

(Kumbuka 1) DisplayPort haiauni muunganisho wa HDMI kwa adapta.
(Kumbuka 2) Ili kuwezesha kazi ya Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Sifa za Kipekee" wa tovuti ya GIGABYTE kwa habari zaidi.

Viunganishi vya Ndani

ATX_12V_2X4	F_PANEL
ATX	SPEAKER
EXT_PWR (Kumbuka 1)	F_U32C
CPU_FAN	F_U32
SYS_FAN1/SYS_FAN2 (Kumbuka 1)	F_USB (Kumbuka 1)
CPU_OPT	CLR_CMOS
D_LED (Kumbuka1)	BAT
LED_C	RST_SW (Kumbuka 1) /RST
SATA3 0/1	F_AUDIO
M2A_CPU (Kumbuka 2) /M2P_SB (Kumbuka 1)

(Kumbuka 1) Kiunganishi kiko upande wa mbele wa GC-Z790I BTB PLUG.
(Kumbuka 2) Kiunganishi kiko upande wa nyuma wa GC-Z790I BTB PLUG.

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

• Kwanza hakikisha vifaa vyako vinafuata viunganishi unavyotaka kuunganisha.
• Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa waya wa umeme kutoka kwenye plagi ili kuzuia uharibifu wa vifaa.
• Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

1/2. ATX_12V_2X4/ATX (Kiunganishi cha Nguvu cha 2x4 12V na Kiunganishi cha Nguvu Kikuu cha 2x12)
Kwa kutumia kiunganishi cha umeme, usambazaji wa umeme unaweza kutoa nguvu ya kutosha na thabiti kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha umeme, hakikisha kwanza usambazaji wa umeme umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha umeme kina muundo usio na makosa. Unganisha kebo ya usambazaji wa umeme kwenye kiunganishi cha umeme katika mwelekeo sahihi.
Kiunganishi cha nguvu cha 12V hasa hutoa nguvu kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.

Ili kukidhi mahitaji ya upanuzi, inashauriwa kuwa usambazaji wa umeme ambao unaweza kuhimili matumizi ya nguvu nyingi utumike (500W au zaidi). Ikiwa usambazaji wa umeme unatumiwa ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio imara au usioweza kuwashwa.

ATX_12V_2X4:
Nambari ya Pini	Ufafanuzi
1	GND (Kwa pini 2x4-12V pekee)
2	GND (Kwa pini 2x4-12V pekee)
3	GND
4	GND
5	+12V (Kwa pini 2x4-12V pekee)
6	+12V (Kwa pini 2x4-12V pekee)
7	+12V
8	+12V

ATX:
Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Washa/Zima laini)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Nguvu Nzuri	20	NC
9	5VSB (simama kwa +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kwa ATX ya pini 2x12 pekee)	23	+5V (Kwa ATX ya pini 2x12 pekee)
12	3.3V (Kwa ATX ya pini 2x12 pekee)	24	GND (Kwa ATX ya pini 2x12 pekee)

3. EXT_PWR ^{(Kumbuka 1)} (Kiunganishi cha Nguvu ya Nje)
   Unganisha ncha moja ya kebo ya EXT_PWR kwenye kiunganishi hiki na ncha nyingine kwenye usambazaji wako wa umeme.


Nambari ya Pini	Ufafanuzi
1	VCC
2	GND
3	GND
4	+12V

4/5. CPU_FAN/SYS_FAN1/SYS_FAN2 ^{(Kumbuka 1)} (Vichwa vya Feni)
Vichwa vyote vya feni kwenye ubao mama huu ni pini 4. Vichwa vingi vya feni vina muundo usio na makosa wa kuingiza. Unapounganisha kebo ya feni, hakikisha kuwa unaunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhini). Utendaji wa udhibiti wa kasi unahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni. Kwa F_USB3 F_USB30 3 B_ utaftaji bora wa joto, inashauriwa kuwa feni ya mfumo isakinishwe ndani ya chasi.

Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Hisia
4	Udhibiti wa Kasi ya PWM

(Kumbuka 1) Kiunganishi kiko upande wa mbele wa GC-Z790I BTB PLUG.

6. CPU_OPT (CPU Fan/Kichwa cha Pampu ya Kupoeza Maji)
   Kichwa cha feni/pampu ni pini 4 na kina muundo usio na makosa wa kuingiza. Vichwa vingi vya feni vina muundo usio na makosa wa kuingiza. Unapounganisha kebo ya feni, hakikisha kuwa unaunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhini). Utendaji wa udhibiti wa kasi unahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni.


Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Hisia
4	Udhibiti wa Kasi ya PWM
Kiunganishi	CPU_FAN	SYS_FAN1	SYS_FAN2	CPU_OPT
Upeo wa Sasa	2A	2A	2A	2A
Upeo wa Nguvu	24W	24W	24W	24W

• Hakikisha kuwa unaunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU yako na mfumo usizidi joto. Kuzidi joto kunaweza kusababisha uharibifu kwa CPU au mfumo unaweza kukwama.
• Vichwa hivi vya feni si vitalu vya kuruka vya usanidi. Usiweke kofia ya kuruka kwenye vichwa.

7. D_LED ^{(Kumbuka 1)} (Kichwa cha Ukanda wa LED Kinachoweza Kushughulikiwa)
   Kichwa kinaweza kutumika kuunganisha ukanda wa kawaida wa 5050 wa LED unaoweza kushughulikiwa, na kiwango cha juu cha nguvu cha 5A (5V) na idadi ya juu ya LED 1000.


Nambari ya Pini	Ufafanuzi
1	V (5V)
2	Data
3	Hakuna Pini
4	GND

Unganisha ukanda wako wa LED unaoweza kushughulikiwa kwenye kichwa. Pini ya nguvu (iliyoandikwa na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini 1 ya kichwa cha ukanda wa LED kinachoweza kushughulikiwa. Uunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

(Kumbuka 1) Kiunganishi kiko upande wa mbele wa GC-Z790I BTB PLUG.

8. LED_C (Kichwa cha Ukanda wa RGB LED)
   Kichwa kinaweza kutumika kuunganisha ukanda wa kawaida wa 5050 RGB LED (12V/G/R/B), na kiwango cha juu cha nguvu cha 2A (12V) na urefu wa juu wa 2m.


Nambari ya Pini	Ufafanuzi
1	12V
2	G
3	R
4	B

Unganisha ncha moja ya kebo ya upanuzi wa ukanda wa RGB LED kwenye kichwa na ncha nyingine kwenye ukanda wako wa RGB LED. Waya mweusi (iliyoandikwa na pembetatu kwenye plagi) ya kebo ya upanuzi lazima iunganishwe kwenye Pini 1 (12V) ya kichwa hiki. Pini ya 12V (iliyoandikwa na mshale) kwenye ncha nyingine ya kebo ya upanuzi lazima iunganishwe na 12V ya ukanda wa LED. Kuwa mwangalifu na mwelekeo wa uunganisho wa ukanda wa LED; uunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

Kwa jinsi ya kuwasha/kuzima taa za ukanda wa LED, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.

Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa waya wa umeme kutoka kwenye plagi ili kuzuia uharibifu wa vifaa.

9. SATA3 0/1 (Viunganishi vya SATA 6Gb/s)
   Viunganishi vya SATA vinafuata kiwango cha SATA 6Gb/s na vinaoana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA. Chipset ya Intel ® inaauni RAID 0, na RAID 1. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maagizo juu ya kusanidi safu ya RAID.


Nambari ya Pini	Ufafanuzi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Ili kuwezesha uchomozaji moto kwa bandari za SATA, tafadhali tembelea "Usanidi wa BIOS," "Usanidi wa SATA Na RST," ukurasa wa wavuti wa tovuti ya GIGABYTE kwa habari zaidi.

10. M2A_CPU ^{(Kumbuka 2}) /M2P_SB ^{(Kumbuka 1)} (Viunganishi vya Soketi 3 za M.2)
    Kuna aina mbili za SSD za M.2: SSD za M.2 SATA na SSD za M.2 PCIe. Ubao mama huu unaauni tu SSD za M.2 PCIe. Hakikisha kuwa unathibitisha aina ya SSD za M.2 unazotaka kutumia. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumika kuunda seti ya RAID na diski kuu ya SATA. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maagizo juu ya kusanidi safu ya RAID.

Fuata hatua zilizo hapa chini ili kusakinisha M.2 SSD kwa usahihi kwenye kiunganishi cha M.2 kwenye GC-Z790I BTB PLUG.
M2A_CPU:

1. Tumia bisibisi kufungua skrubu kwenye sinki ya joto na kisha uondoe sinki ya joto.
2. Ili kutumia kiunganishi cha M2A_CPU, lazima uondoe GC-Z790I BTB PLUG kutoka kwenye ubao mama kwanza. Tumia bisibisi kuondoa skrubu kutoka kwa GC-Z790I BTB PLUG. Inua GC-Z790I BTB PLUG kwenda juu na uiondoe.
3. Ondoa filamu ya kinga C.
4. Tafuta shimo linalofaa la kupachika kulingana na urefu wa kiendeshi chako cha M.2 SSD. Ikiwa ni lazima, songesha kifaa cha kusimamia hadi kwenye shimo la kupachika unalotaka. Ingiza M.2 SSD kwenye kiunganishi cha M.2 kwa pembe. Bonyeza M.2 SSD chini na kisha utumie skrubu iliyojumuishwa ili kuilinda kwenye kiunganishi.
5. Ingiza GC-Z790I BTB PLUG wima kwenye viunganishi vya BTB na uilinde kwa skrubu. Kisha rudisha sinki ya joto.

M2P_SB:

1. Tumia bisibisi kufungua skrubu kwenye sinki ya joto na kisha uondoe sinki ya joto.
2. Ondoa filamu za kinga A na B.
3. Bonyeza chini kwenye klipu ya M.2 EZ-Latch ili kuifungua.
4. Ingiza M.2 SSD kwenye kiunganishi cha M.2 kwa pembe. Bonyeza chini kwenye mwisho wa mbele wa M.2 SSD na ufunge klipu ya M.2 EZ-Latch ili kulinda M.2 SSD.
5. Rudisha sinki ya joto.

* Aina za M.2 SSD zinazotumika na kila kiunganishi cha M.2:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB

(Kumbuka 1) Kiunganishi kiko upande wa mbele wa GC-Z790I BTB PLUG.
(Kumbuka 2) Kiunganishi kiko upande wa nyuma wa GC-Z790I BTB PLUG.

• Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi kuhusu kutumia M.2 EZ-Latch.
  Sakinisha M.2 SSD:https://www.gigabyte.com/WebPage/919/M2-ezlatch.html
  *Muundo wa sinki ya joto ya ubao mama unaweza kutofautiana kulingana na modeli.

11. F_PANEL (Kichwa cha Paneli ya Mbele)
    Unganisha swichi ya nguvu, swichi ya kuweka upya, na kiashiria cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na migawo ya pini iliyo hapa chini. Kumbuka pini chanya na hasi kabla ya kuunganisha nyaya.


• PLED (LED ya Nguvu):
  Huunganisha kwenye kiashiria cha hali ya nguvu kwenye paneli ya mbele ya chasi. LED huwashwa wakati mfumo unafanya kazi. LED huzimwa wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).

Hali ya Mfumo	LED
S0	Imewashwa
S3/S4/S5	Imezimwa

• PW (Swichi ya Nguvu):
  Huunganisha kwenye swichi ya nguvu kwenye paneli ya mbele ya chasi. Unaweza kusanidi jinsi ya kuzima mfumo wako kwa kutumia swichi ya nguvu (tafadhali tembelea "Usanidi wa BIOS," "Mipangilio\Nguvu ya Jukwaa," ukurasa wa wavuti wa tovuti ya GIGABYTE kwa habari zaidi).
• HD (LED ya Shughuli ya Hifadhi Ngumu):
  Huunganisha kwenye LED ya shughuli ya hifadhi ngumu kwenye paneli ya mbele ya chasi. LED huwashwa wakati hifadhi ngumu inasoma au kuandika data.
• RES (Swichi ya Kuweka Upya):
  Huunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha tena kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.
• NC: Hakuna muunganisho.
  Muundo wa paneli ya mbele unaweza kutofautiana na chasi. Moduli ya paneli ya mbele inajumuisha hasa swichi ya nguvu, swichi ya kuweka upya, LED ya nguvu, LED ya shughuli ya hifadhi ngumu na kadhalika. Unapounganisha moduli ya paneli yako ya mbele ya chasi kwenye kichwa hiki, hakikisha mgawo wa waya na mgawo wa pini umelinganishwa kwa usahihi.

12. SPEAKER (Kichwa cha Spika)
    Mfumo huripoti hali ya kuanzisha mfumo kwa kutoa msimbo wa mlio. Mlio mmoja mfupi utasikika ikiwa hakuna tatizo litakalotambuliwa wakati wa kuanzisha mfumo. Kichwa hiki pia kinaweza kutoa pato la sauti katika mfumo wa uendeshaji.


Na. ya Pini	Ufafanuzi
1	SPK+
2	SPK-

13. F_U32C (Kichwa cha USB Aina ya C chenye Usaidizi wa USB 3.2 Gen 2)
    Kichwa kinatii vipimo vya USB 3.2 Gen 2 na kinaweza kutoa bandari moja ya USB.


Na. ya Pini	Ufafanuzi	Na. ya Pini	Ufafanuzi
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

14. F_U32 (Kichwa cha USB 3.2 Gen 1)
    Kichwa kinatii vipimo vya USB 3.2 Gen 1 na USB 2.0 na kinaweza kutoa bandari mbili za USB. Kwa kununua paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.2 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.


Na. ya Pini	Ufafanuzi	Na. ya Pini	Ufafanuzi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Hakuna Pini

15. F_USB ^{(Kumbuka 1)} (Kichwa cha USB 2.0/1.1)
    Unganisha ncha moja ya kebo ya upanuzi wa kichwa cha USB cha mbele kwenye kichwa hiki na ncha zingine kwenye mabano mawili ya USB. Kichwa kinatii vipimo vya USB 2.0/1.1. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia bracket ya hiari ya USB. Kwa kununua bracket ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.


Na. ya Pini	Ufafanuzi
1	Nguvu (5V)
2	Nguvu (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Hakuna Pini
10	NC

Kabla ya kusakinisha bracket ya USB, hakikisha umezima kompyuta yako na kuchomoa kamba ya nguvu kutoka kwa plagi ya umeme ili kuzuia uharibifu wa bracket ya USB.

17. BAT (Betri)
    Betri hutoa nguvu ili kuweka thamani (kama vile usanidi wa BIOS, tarehe na maelezo ya wakati) kwenye CMOS wakati kompyuta imezimwa. Badilisha betri wakati voltage ya betri inashuka hadi kiwango cha chini, au thamani za CMOS zinaweza kuwa si sahihi au zinaweza kupotea.


Na. ya Pini	Ufafanuzi
1 (+)	Nguvu ya RTC
2 (-)	GND

Unaweza kufuta thamani za CMOS kwa kuondoa betri:

1. Zima kompyuta yako na uchomoe kamba ya nguvu.
2. Chomoa kebo ya betri kutoka kwenye kichwa cha kebo ya betri na usubiri kwa dakika moja.
3. Chomeka kebo ya betri.
4. Chomeka kamba ya nguvu na uwashe tena kompyuta yako.

• Daima zima kompyuta yako na uchomoe kamba ya nguvu kabla ya kubadilisha betri.
• Badilisha betri na inayolingana. Uharibifu wa vifaa vyako unaweza kutokea ikiwa betri itabadilishwa na modeli isiyo sahihi.
• Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri mwenyewe au hauna uhakika kuhusu modeli ya betri.
• Betri zilizotumiwa lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

18. RST_SW ^{(Kumbuka 1)} /RST (Kitufe cha Kuweka Upya/Kirukaji cha Kuweka Upya)
    Kitufe cha kuweka upya (RST_SW) huruhusu watumiaji kuwasha/kuzima kompyuta haraka katika mazingira ya kesi iliyo wazi wanapotaka kubadilisha vipengele vya maunzi au kufanya majaribio ya maunzi. Kirukaji cha kuweka upya (RST) kinaweza kuunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha tena kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.


Na. ya Pini	Ufafanuzi
1	Weka upya
2	GND

Kitufe cha kuweka upya (RST_SW)/kirukaji cha kupumzika (RST) hukupa vitendaji kadhaa vya kutumia. Ili kupanga upya kitufe ili kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa maelezo zaidi.

(Kumbuka 1) Kiunganishi kiko upande wa mbele wa GC-Z790I BTB PLUG.

19. F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)
    Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya Ubora wa Juu (HD). Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasi kwenye kichwa hiki. Hakikisha kuwa migawo ya waya ya kiunganishi cha moduli inalingana na migawo ya pini ya kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama utafanya kifaa kushindwa kufanya kazi au hata kukiharibu.

Uelekezaji uliopendekezwa wa kichwa cha F_AUDIO:

1. Tumia bisibisi kufungua skrubu kwenye sinki ya joto na kisha uondoe sinki ya joto.

2. Tumia bisibisi kuondoa skrubu kutoka kwa GC-Z790I BTB PLUG. Inua GC-Z790I BTB PLUG kwenda juu na uiondoe.

3. Sogeza kichwa cha F_AUDIO kutoka eneo lake la msingi na uelekeze kupitia kiunganishi cha BTB hadi kwenye ukingo wa chini wa ubao mama kama inavyoonyeshwa hapa chini.

4. Ingiza GC-Z790I BTB PLUG wima kwenye viunganishi vya BTB na uilinde kwa skrubu. Kisha rudisha sinki ya joto.

Na. ya Pini	Ufafanuzi	Na. ya Pini	Ufafanuzi
1	MIC L	6	Utambuzi wa MIC
2	GND	7	SENSE_SEND
3	MIC R	8	F_ Hakuna Pini
4	NC	9	Simu ya Kichwa L
5	Simu ya Kichwa R	10	Utambuzi wa Simu ya Kichwa

Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi vilivyotengwa kwenye kila waya badala ya plagi moja. Kwa habari kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina migawo tofauti ya waya, tafadhali wasiliana na mtengenezaji wa chasi.

• Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kutumia kichwa cha sauti cha paneli ya mbele.
  https://www.gigabyte.com/WebPage/955/Z790I-AORUS-ULTRA-audio.html

Usanidi wa BIOS

BIOS (Basic Input and Output System) hurekodi vigezo vya maunzi ya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Jaribio la Kujijaribu Wakati wa Kuwasha (POST) wakati mfumo unapoanza, kuhifadhi vigezo vya mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo humruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.

Umeme unapozimwa, betri kwenye ubao mama hutoa nguvu inayohitajika kwa CMOS ili kuweka maadili ya usanidi katika CMOS.

Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati umeme umewashwa.

Ili kuboresha BIOS, tumia huduma ya GIGABYTE Q-Flash au Q-Flash Plus.

• Q-Flash humruhusu mtumiaji kuboresha au kuhifadhi nakala ya BIOS haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji.
• Q-Flash Plus hukuruhusu kusasisha BIOS mfumo wako ukiwa umezimwa (hali ya kuzima ya S5). Hifadhi BIOS ya hivi karibuni kwenye kiendeshi cha USB na uichomeke kwenye bandari maalum, na kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza kitufe cha Q-Flash Plus.

Kwa maagizo ya kutumia huduma za Q-Flash na Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE na utafute "Huduma za Kusasisha BIOS."

• Kwa sababu kuwasha BIOS kunaweza kuwa hatari, ikiwa haupati shida kwa kutumia toleo la sasa la BIOS, inashauriwa usiwashe BIOS. Ili kuwasha BIOS, fanya hivyo kwa tahadhari. Kuwasha BIOS isiyofaa kunaweza kusababisha hitilafu ya mfumo.
• Inashauriwa usibadilishe mipangilio chaguo-msingi (isipokuwa unahitaji) ili kuzuia ukosefu wa utulivu wa mfumo au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isiyofaa kunaweza kusababisha kushindwa kwa mfumo kuwasha. Hii ikitokea, jaribu kufuta maadili ya CMOS na uweke upya ubao kwa maadili chaguo-msingi.
• Rejelea utangulizi wa betri/kuruka kwa CMOS/kitufe katika Sura ya Usakinishaji wa Maunzi au nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Pakia Chaguo-msingi Zilizoboreshwa" kwa jinsi ya kufuta maadili ya CMOS.
• Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi Usanidi wa BIOS.
  https://www.gigabyte.com/WebPage/928/intel700-bios.html

Skrini ya Kuanzisha:
Skrini ifuatayo ya Nembo ya kuanzisha itaonekana wakati kompyuta inapoanza.

Funguo za Kukokotoa:
<DEL>: SANIDI BIOS\Q-FLASH
Bonyeza kitufe cha <Delete> ili kuingia kwenye Usanidi wa BIOS au kufikia huduma ya Q-Flash katika Usanidi wa BIOS.

<F12>: MENU YA KUWASHA
Menu ya Kuwasha hukuruhusu kuweka kifaa cha kwanza cha kuwasha bila kuingia kwenye Usanidi wa BIOS. Katika Menu ya Kuwasha, tumia kitufe cha mshale wa juu <↑> au kitufe cha mshale wa chini <↓> kuchagua kifaa cha kwanza cha kuwasha, kisha bonyeza <Enter> ili kukubali. Mfumo utawasha kutoka kwa kifaa mara moja.
Kumbuka: Mpangilio katika Menu ya Kuwasha unafaa kwa mara moja tu. Baada ya kuwasha tena mfumo, mpangilio wa kuwasha kifaa bado utategemea mipangilio ya Usanidi wa BIOS.

<END>: Q-FLASH
Bonyeza kitufe cha <End> ili kufikia huduma ya Q-Flash moja kwa moja bila kulazimika kuingia kwenye Usanidi wa BIOS kwanza.

Kusakinisha Mfumo wa Uendeshaji na Viendeshi

Usakinishaji wa Mfumo wa Uendeshaji

Ukiwa na mipangilio sahihi ya BIOS, uko tayari kusakinisha mfumo wa uendeshaji.

Ili kusakinisha mfumo wa uendeshaji kwenye sauti ya RAID, unahitaji kusakinisha kiendeshi cha Intel RST VMD Controller kwanza wakati wa mchakato wa usakinishaji wa OS. Rejelea hatua zilizo hapa chini:

1. Nenda kwenye tovuti ya GIGABYTE, nenda kwenye ukurasa wa wavuti wa mfano wa ubao mama, pakua faili ya kiendeshi cha Intel SATA Preinstall kwenye ukurasa wa Support\Download\SATA RAID/AHCI, fungua faili na unakili faili kwenye kiendeshi chako cha USB.
2. Washa kutoka kwenye diski ya usanidi ya Windows na ufanye hatua za kawaida za usakinishaji wa OS. Skrini inapoonekana ikikuomba upakie kiendeshi, chagua Browse (Vinjari).
3. Ingiza kiendeshi cha USB na kisha uvinjari hadi eneo la kiendeshi. Skrini kama inavyoonyeshwa hapa chini inapoonekana, chagua Intel RST VMD Controller 467F na ubofye Next (Inayofuata) ili kupakia kiendeshi na kuendelea na usakinishaji wa OS.


Usakinishaji wa Viendeshi

Baada ya kusakinisha mfumo wa uendeshaji, kisanduku cha mazungumzo kitaonekana kwenye kona ya chini kulia ya eneo-kazi kikuuliza ikiwa unataka kupakua na kusakinisha viendeshi na programu za GIGABYTE kupitia GIGABYTE Control Center (GCC). Bofya Install (Sakinisha) ili kuendelea na usakinishaji. (Katika Usanidi wa BIOS, hakikisha Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader imewekwa kuwa Enabled (Imewezeshwa).)

Kisanduku cha mazungumzo cha Mkataba wa Leseni ya Mtumiaji wa Mwisho kinapoonekana, bonyeza <Accept> (Kubali) ili kusakinisha GIGABYTE Control Center (GCC). Kwenye skrini ya GIGABYTE CONTROL CENTER, chagua viendeshi na programu unazotaka kusakinisha na ubofye Install (Sakinisha).

Kabla ya usakinishaji, hakikisha mfumo umeunganishwa kwenye Mtandao.

• Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.
  https://www.gigabyte.com/WebPage/926/intel700-app.html
• Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya utatuzi.
  https://www.gigabyte.com/WebPage/351/faq.html

Kusanidi Seti ya RAID

Viwango vya RAID
	RAID 0	RAID 1
Idadi Ndogo ya Viendeshi Ngumu	≥2	2
Uwezo wa Safu	Idadi ya viendeshi ngumu * Ukubwa wa kiendeshi kidogo zaidi	Ukubwa wa kiendeshi kidogo zaidi
Uvumilivu wa Hitilafu	Hapana	Ndio

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo:
Ubao mama huu unasaidia RAID 0 na RAID 1. Andaa idadi sahihi ya viendeshi ngumu kama ilivyoonyeshwa kwenye jedwali hapo juu kabla ya kusanidi safu ya RAID.

• Viendeshi ngumu vya SATA au SSD. Ili kuhakikisha utendaji bora, inashauriwa utumie viendeshi ngumu viwili vilivyo na mfano na uwezo sawa.
• Diski ya usanidi ya Windows.
• Kompyuta iliyounganishwa kwenye Mtandao.
• Kiendeshi cha USB.

SSD ya M.2 PCIe haiwezi kutumika kuanzisha seti ya RAID ama na SSD ya M.2 SATA au kiendeshi ngumu cha SATA.

• Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID.
  https://www.gigabyte.com/WebPage/927/intel700-raid.html

Wasiliana Nasi

GIGA-BYTE TECHNOLOGY CO., LTD.
Anwani: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
SIMU: +886-2-8912-4000, FAX: +886-2-8912-4005
Usaidizi wa Ufundi na Usio wa Ufundi (Mauzo/Uuzaji): https://esupport.gigabyte.com
Anwani ya WEB (Kiingereza): https://www.gigabyte.com
Anwani ya WEB (Kichina): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Ili kuwasilisha swali la kiufundi au lisilo la kiufundi (Mauzo/Uuzaji), tafadhali unganisha kwa: https://esupport.gigabyte.com


Kwa maelezo zaidi ya bidhaa, tafadhali tembelea tovuti ya GIGABYTE.
https://www.gigabyte.com/Motherboard/Z7901-AORUS-ULTRA-rev-10?m=ma#kf

Kwa maelezo yanayohusiana na bidhaa, angalia kwenye tovuti yetu kwa: https://www.gigabyte.com

© 2023 GIGA-BYTE TECHNOLOGY CO., LTD. Haki zote zimehifadhiwa.
Alama za biashara zilizotajwa katika mwongozo huu zimesajiliwa kisheria kwa wamiliki wao husika.

Marejeleo

• Vipengele Muhimu vya Z790I AORUS ULTRA (rev. 1.0) | Ubao Mama - GIGABYTE Global
• Huduma | Huduma / Usaidizi - GIGABYTE Global
• Mwongozo wa Haraka wa GIGABYTE
• Sauti ya GIGABYTE Realtek
• M.2 EZ-Latch
• Z790I AORUS ULTRA
• Usanidi wa BIOS wa Mfululizo wa GIGABYTE Intel 700
• Mwongozo wa Programu ya Ubao Mama wa GIGABYTE
• Mwongozo wa Utatuzi wa GIGABYTE
• Mwongozo wa RAID wa Mfululizo wa GIGABYTE Intel 700
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua GIGABYTE Z790I AORUS ULTRA - Mwongozo wa Ubao Mama

Lugha zinazopatikana
